社区小公园，40 × 24 米
1:200，有围起来的游乐区（游乐架、转盘、沙坑）、球场、野餐亭、园路、长椅、路灯、公厕、绿篱、树木、草甸和雨水花园，附分区、设备和植物明细表。
可免费用于自己的项目并自由修改，包括商业项目。ZIP 内含样图、样板、打印样式表和说明文件，无需安装任何插件。图中数据均为虚构，不能用于设计或施工。按现状提供，不附带任何保证。 符号库使用条款(CXL-1.0)
版本 1.0 · 更新于 2026年10月22日
本样图用到的资源
图中的符号都是我们自己符号库里的块，属性已经填好；图框和标题栏来自我们的 ISO A3 标题栏模板。下载它们，就能画出你自己的图。
系列里所有图纸的图层、样式和图纸设置都一样，说明放在系列页： 花园和景观平面图
标题栏字段
标题栏的属性。双击标题栏就能填写，也可以用 BlockSync 给整套图纸一起写入。
| 属性 | 图纸上的字段 | 本样图中的值 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Neighbourhood Park |
| AREA | AREA | Park |
| SYSTEM | SYSTEM | Landscape |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Neighbourhood pocket park plan |
| DRAWING_NO | DRAWING NO. | L-802 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-22 |
| SCALE | SCALE | 1:200 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
修订表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 个属性，本样图中为空）。
图中的块
这张图的设备清单：块名、符号和放置次数。用 BlockSync 可以从你自己的图纸里导出同样的清单。
| 符号 | 块名 | 数量 |
|---|---|---|

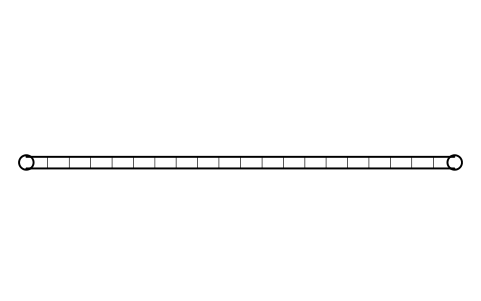

 围栏段 3 m | PLY_FENCE_3 | 18 |

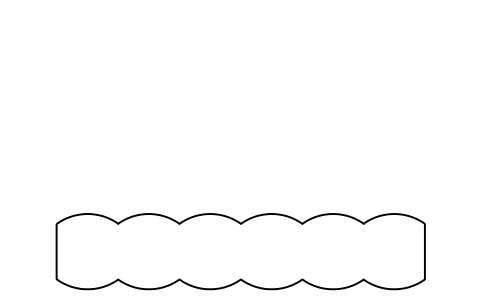

 绿篱 4000 x 600 | PLT_HEDGE_4000X600 | 14 |

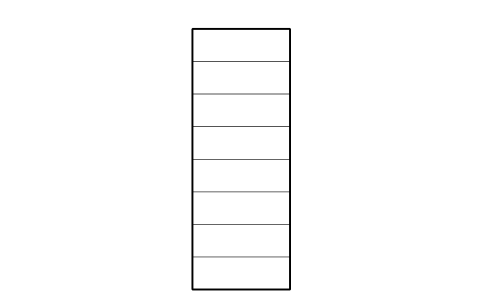

 小径 宽 1.5 m，4 m | PLY_PATH | 10 |

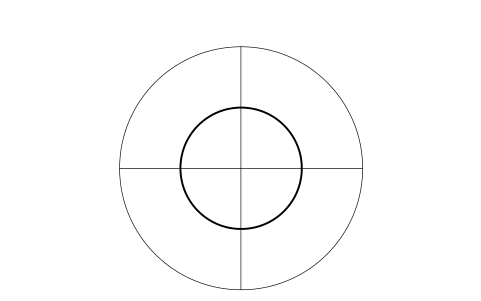

 灯柱 | PLY_LAMP | 5 |

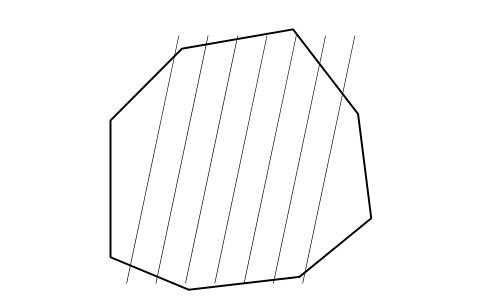

 现浇橡胶地面 | PLY_SURF_POURED | 4 |

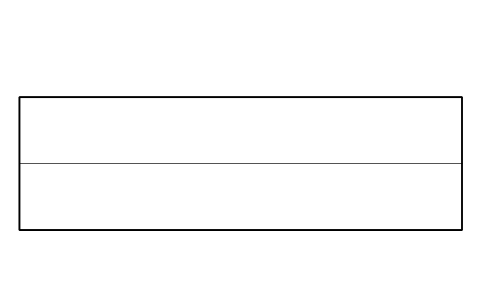

 长椅 1.5 m | PLY_BENCH_15 | 4 |

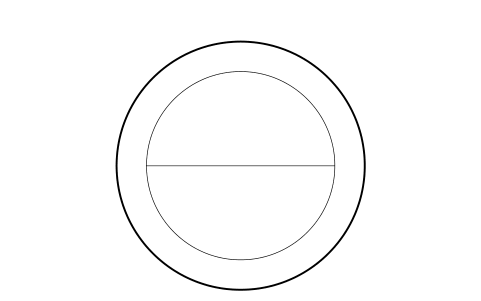

 垃圾桶 | PLY_BIN | 3 |
 设备标签 | PLY_ITEM_TAG | 3 |

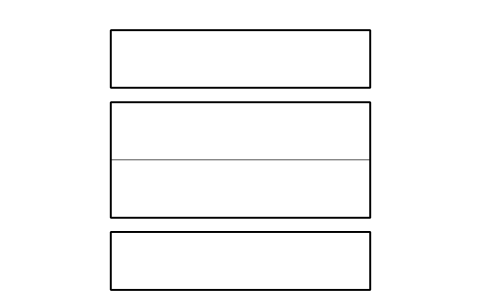

 野餐桌 1.8 m，带长椅 | PLY_PICNIC_18 | 2 |

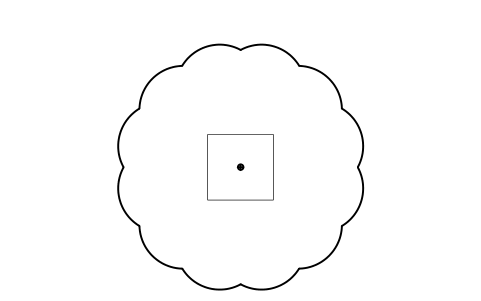

 带树池箅的行道树，5000 | PLT_TREE_STREET_5000 | 2 |
 Zone tag | POL_ZONE_TAG | 2 |

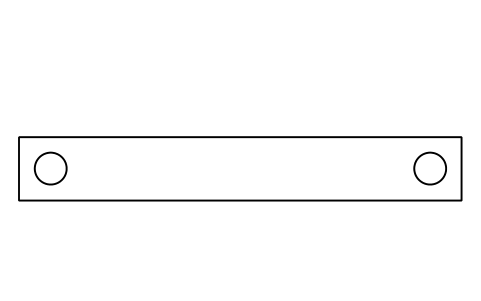

 安全信息牌 | PLY_SIGN | 1 |

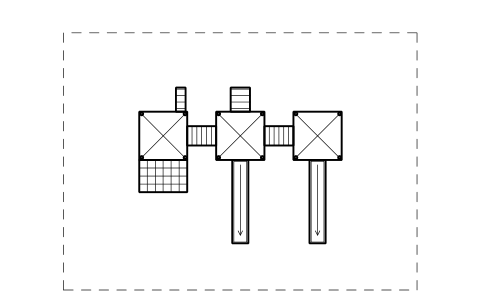

 组合游戏设施，medium，3 座塔 | PLY_COMBO_MEDIUM | 1 |

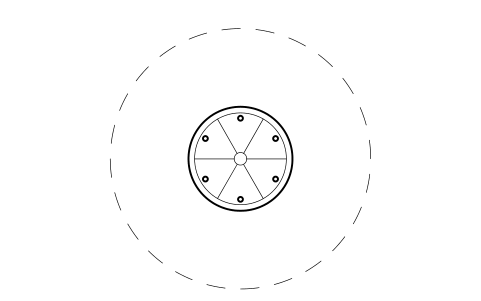

 旋转盘 2 m，6 个扶手 | PLY_ROUNDABOUT_6 | 1 |

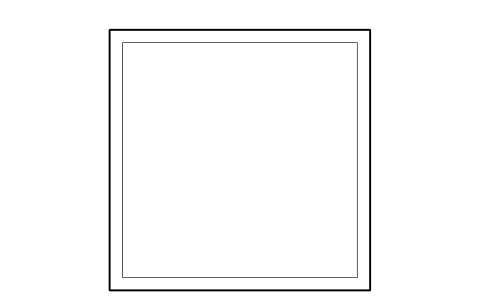

 沙坑 3 x 3 | PLY_SAND_SQUARE_3 | 1 |

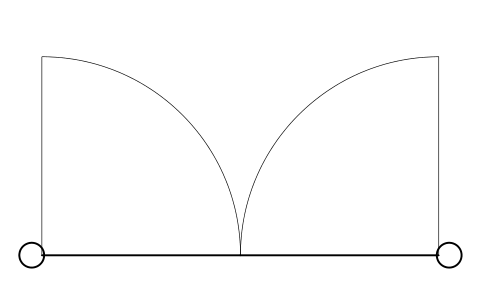

 双开门 2 m，带开启弧线 | PLY_GATE_2 | 1 |

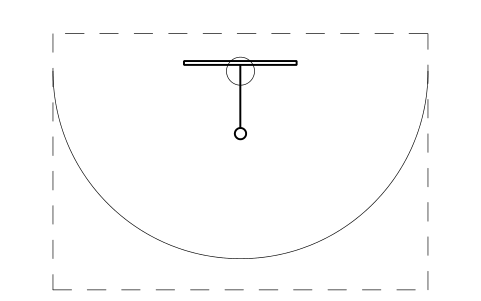

 篮球架，立柱式 | PLY_HOOP | 1 |

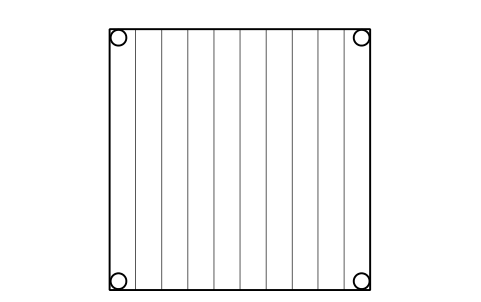

 凉亭 3 x 3，棚架式 | PLY_SHELTER | 1 |

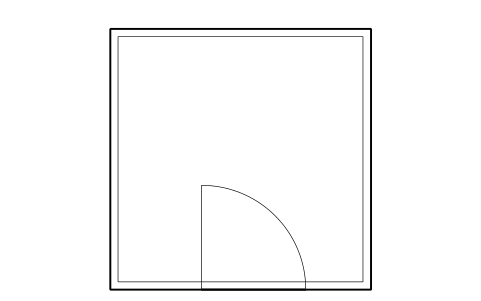

 厕所楼 2 x 2 | PLY_KIOSK_WC | 1 |

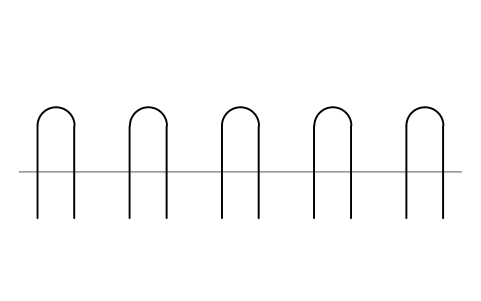

 自行车架，5 个位置 | PLY_BIKE_RACK | 1 |

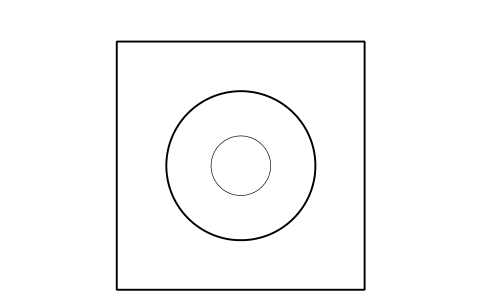

 饮水器 | PLY_FOUNTAIN | 1 |

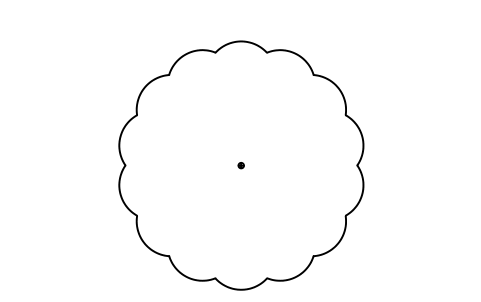

 树，圆冠，7000 | PLT_TREE_ROUND_7000 | 1 |

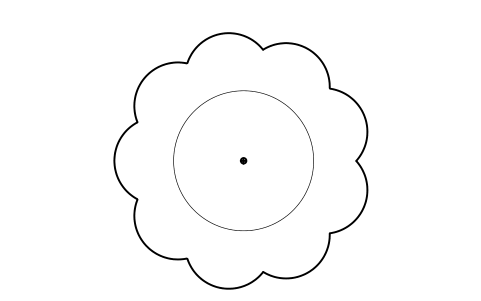

 树，伞展形，4500 | PLT_TREE_SPREAD_4500 | 1 |

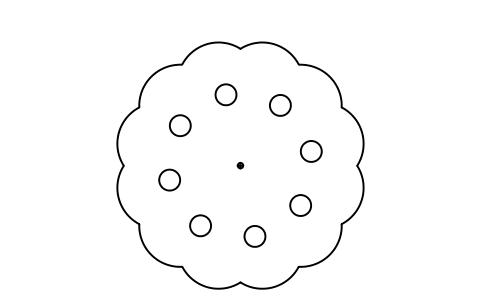

 树，开花，4500 | PLT_TREE_FLOWERING_4500 | 1 |

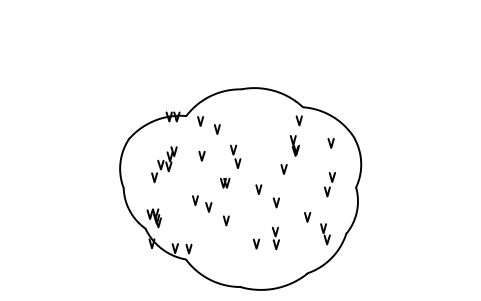

 草甸，4000 x 3000 | PLT_MEADOW_4000X3000 | 1 |

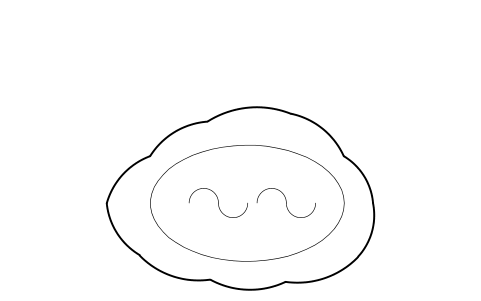

 雨水花园，3000 x 2000 | PLT_RAIN_GARDEN_3000X2000 | 1 |
 游戏区标签 | PLY_AREA_LABEL | 1 |
 指北针 | ARCH_NORTH_ARROW | 1 |
 比例尺，5 m | ARCH_SCALE_BAR | 1 |
设备明细表
每个放置的符号一行，从图中块的属性读出：图纸上显示的内容，以及已经填好但不显示的明细表属性。BlockSync 可以从你自己的图纸里导出同样的属性。
| 位号 | 说明 | 图纸上显示 | 已填写，不显示 |
|---|---|---|---|
| TR1 | 树，圆冠，7000PLT_TREE_ROUND_7000 | BOTANICAL_NAME = Acer campestreCOMMON_NAME = Field mapleSIZE = 7000 mmHEIGHT_M = 5.0PLANTING_SIZE = Container 150 LQTY = 1 | |
| TR2 | 树，伞展形，4500PLT_TREE_SPREAD_4500 | BOTANICAL_NAME = Acer campestreCOMMON_NAME = Field mapleSIZE = 4500 mmHEIGHT_M = 5.0PLANTING_SIZE = Container 150 LQTY = 1 | |
| TR3 | 树，开花，4500PLT_TREE_FLOWERING_4500 | BOTANICAL_NAME = Prunus serrulataCOMMON_NAME = Japanese flowering cherrySIZE = 4500 mmHEIGHT_M = 6.0PLANTING_SIZE = Container 150 LQTY = 1 | |
| TR4 | 带树池箅的行道树，5000PLT_TREE_STREET_5000 | BOTANICAL_NAME = Tilia cordataCOMMON_NAME = Small-leaved limeSIZE = 5000 mmHEIGHT_M = 6.0PLANTING_SIZE = Standard 18-20 cm girthQTY = 1 | |
| TR4 | 带树池箅的行道树，5000PLT_TREE_STREET_5000 | BOTANICAL_NAME = Tilia cordataCOMMON_NAME = Small-leaved limeSIZE = 5000 mmHEIGHT_M = 6.0PLANTING_SIZE = Standard 18-20 cm girthQTY = 1 | |
| MD1 | 草甸，4000 x 3000PLT_MEADOW_4000X3000 | BOTANICAL_NAME = Wildflower meadow mixCOMMON_NAME = Wildflower meadowSIZE = 4000 mmPLANTING_SIZE = SeedQTY = 1 | |
| RG1 | 雨水花园，3000 x 2000PLT_RAIN_GARDEN_3000X2000 | BOTANICAL_NAME = Iris pseudacorusCOMMON_NAME = Yellow flag irisSIZE = 3000 mmHEIGHT_M = 0.8PLANTING_SIZE = PlugQTY = 1 | |
| 1 | 设备标签PLY_ITEM_TAG | ITEM_NO = 1 | AGE_GROUP = 8 and over |
| 2 | 设备标签PLY_ITEM_TAG | ITEM_NO = 2 | AGE_GROUP = 8 and over |
| 3 | 设备标签PLY_ITEM_TAG | ITEM_NO = 3 | AGE_GROUP = 8 and over |
每个块的制造商、型号和备注都留空，等你填入自己的数据。表中的值都是示例。
