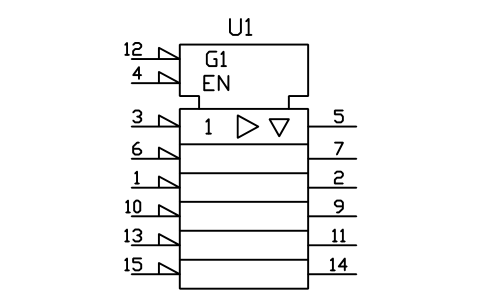

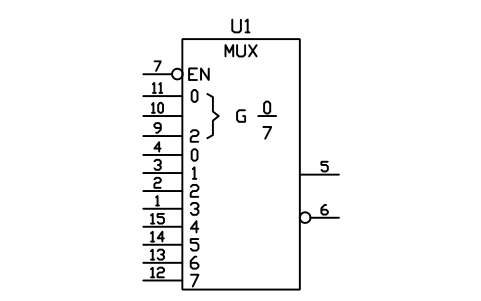

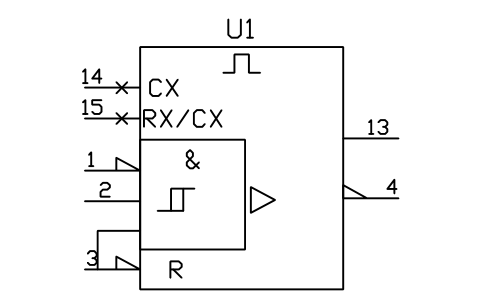

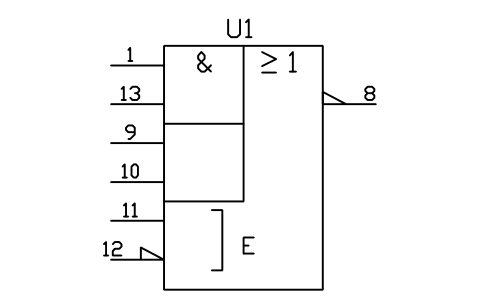

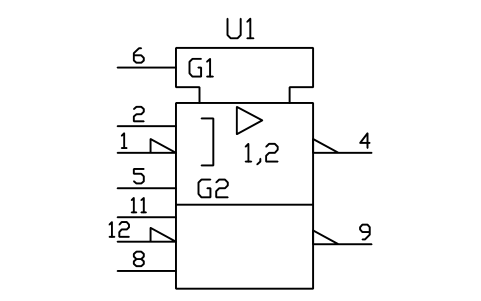

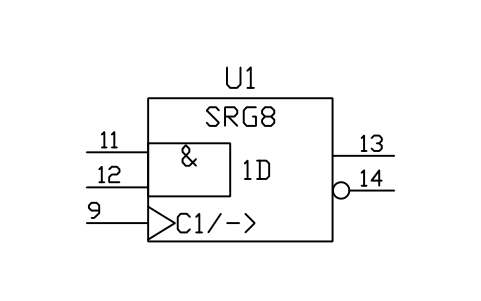

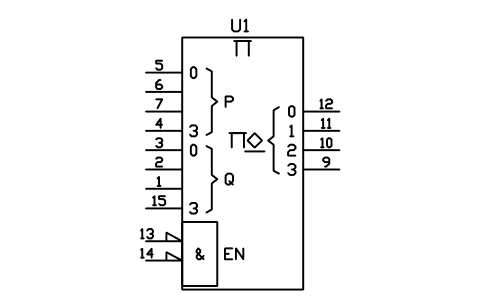

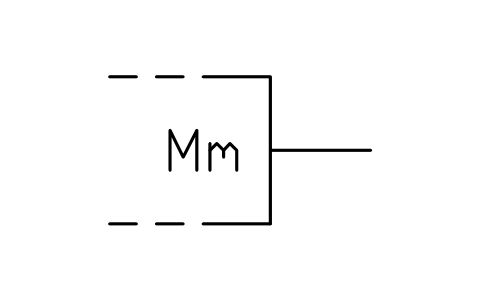

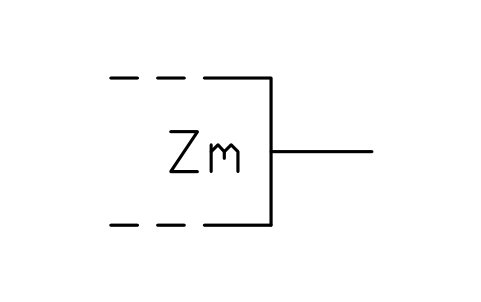

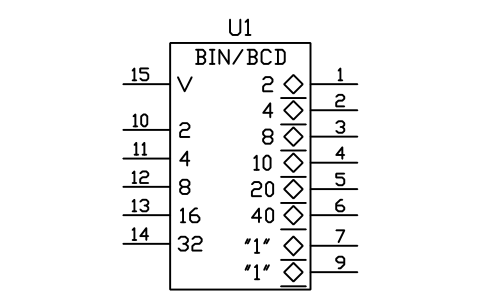

免费 AutoCAD 多路选择器、加法器、译码器和计数器符号库（DWG），IEC 60617-12 与 -13 风格

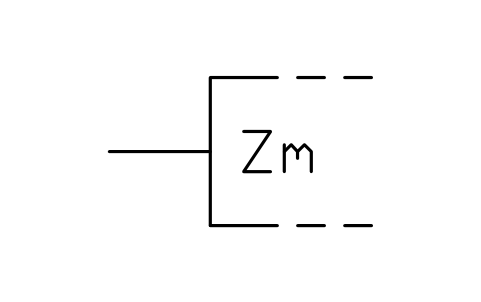

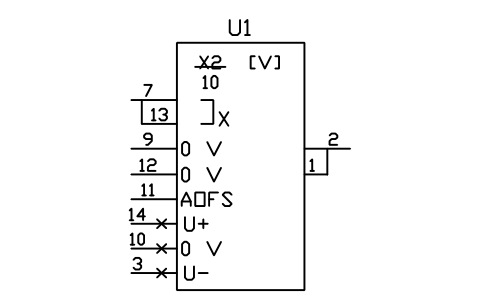

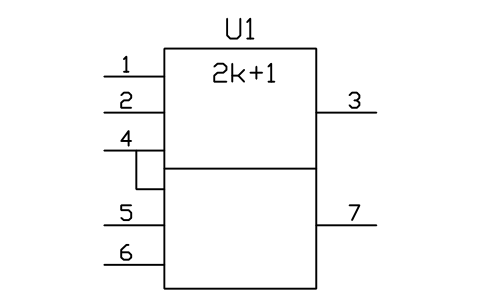

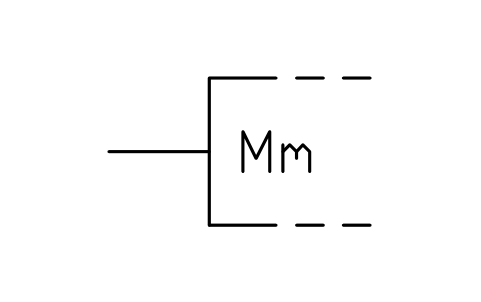

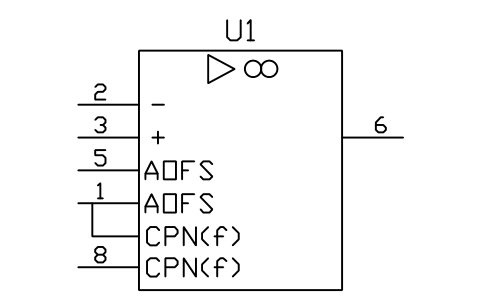

关于 IEC 60617-12 和 -13

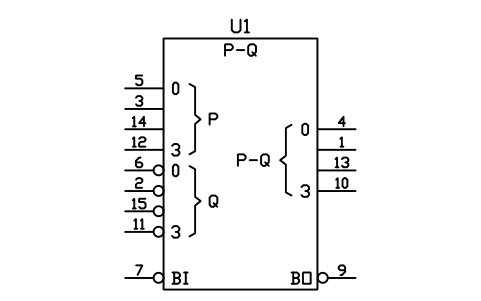

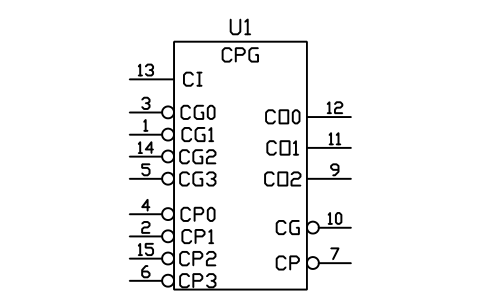

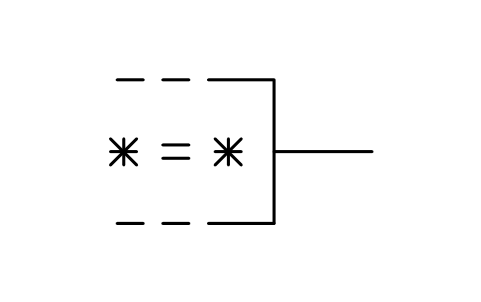

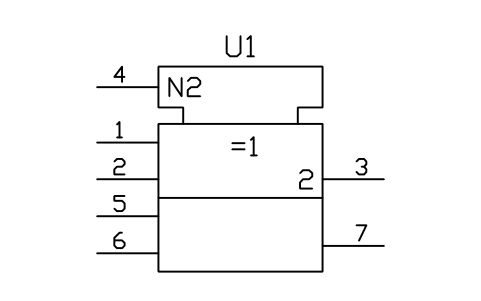

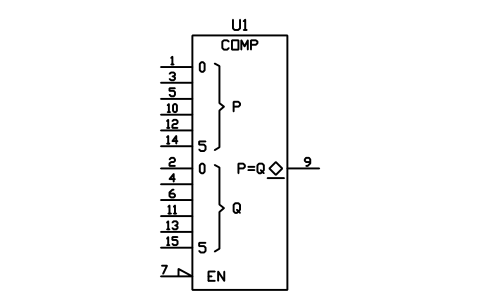

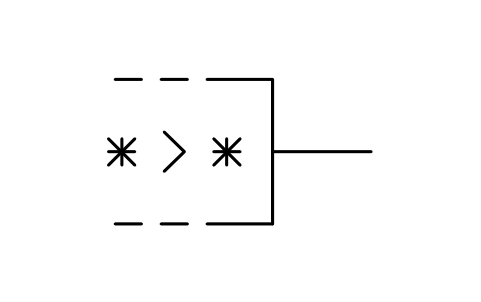

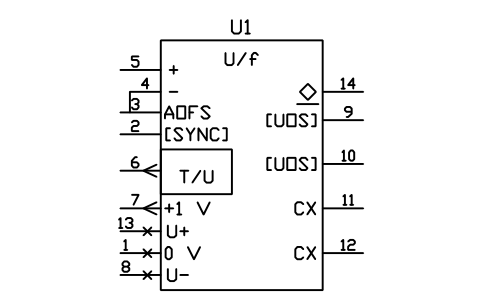

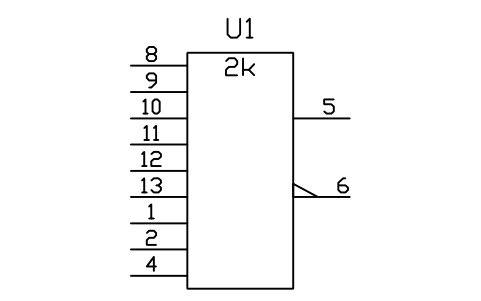

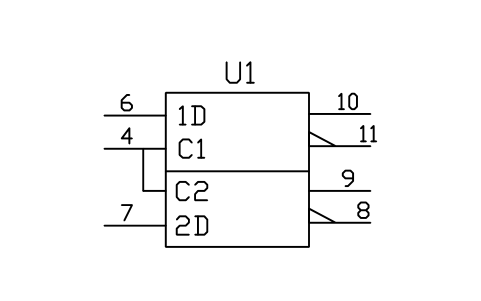

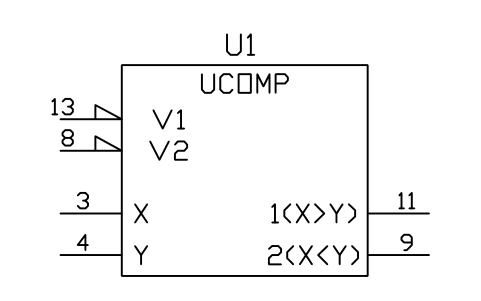

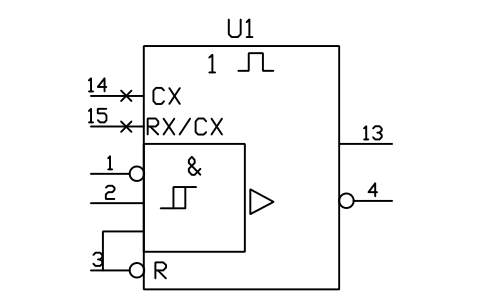

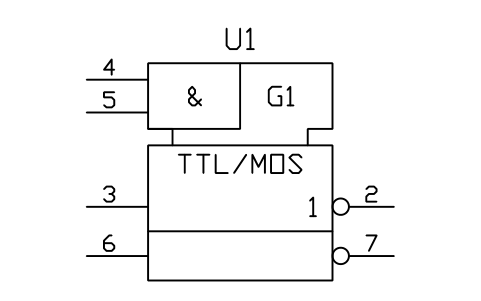

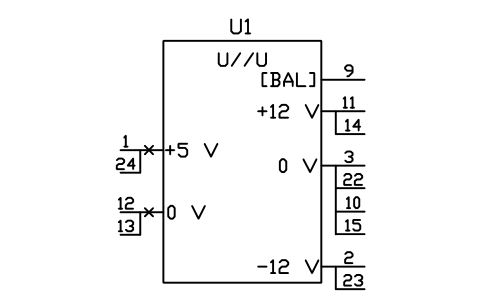

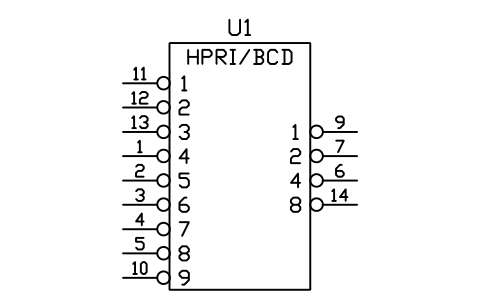

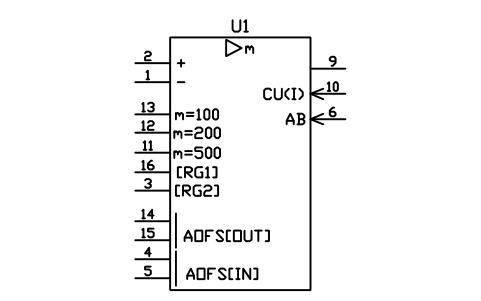

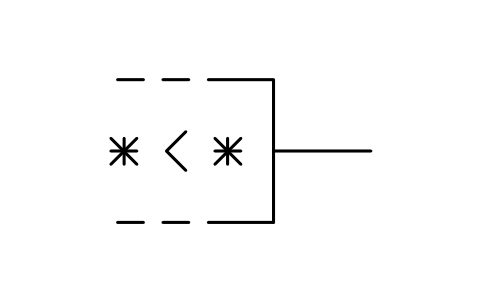

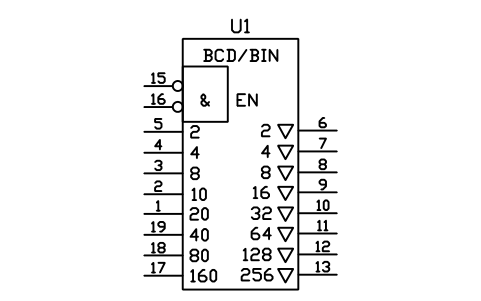

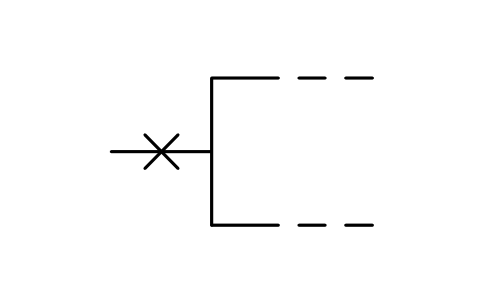

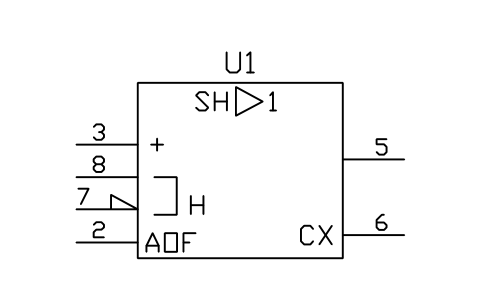

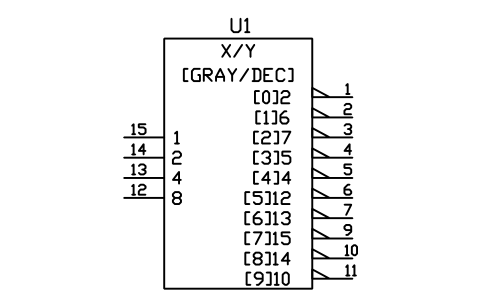

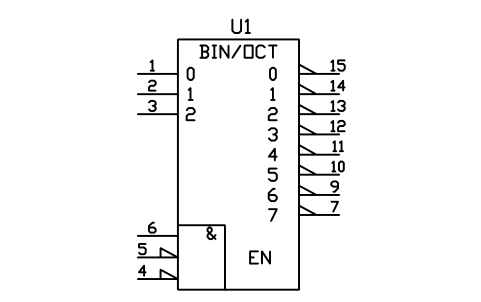

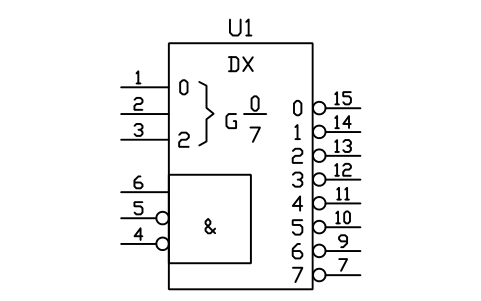

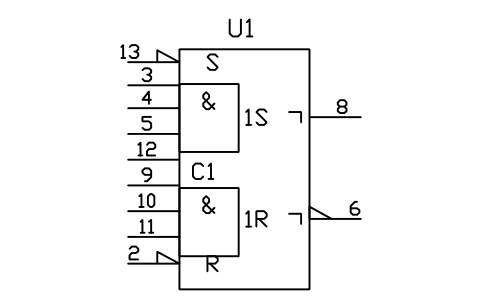

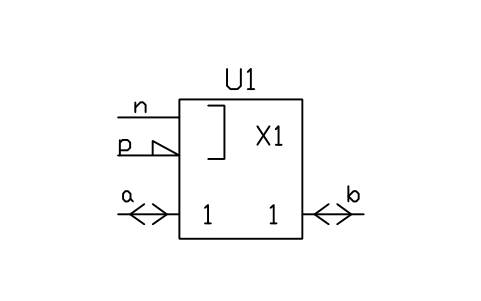

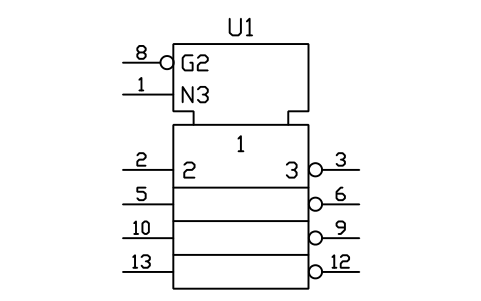

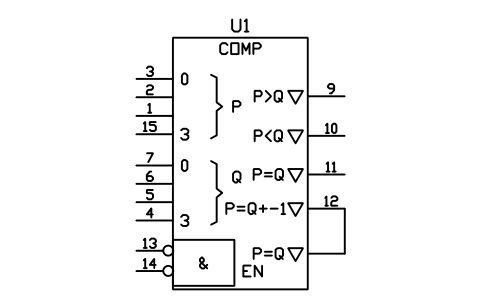

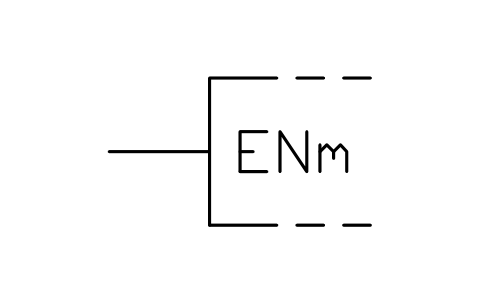

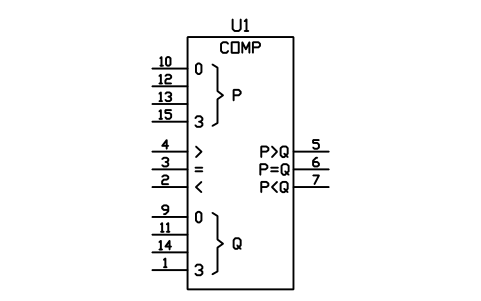

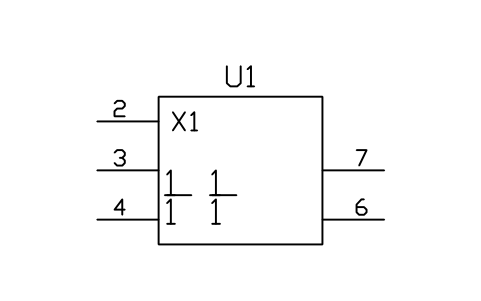

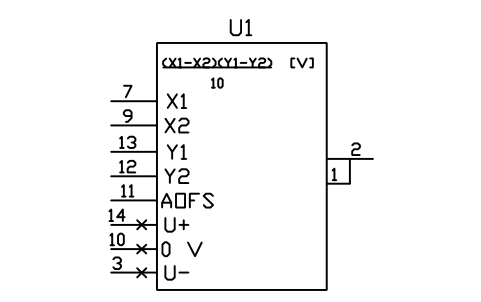

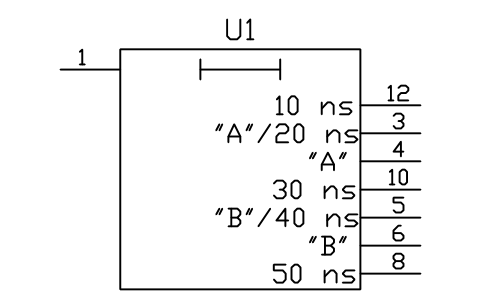

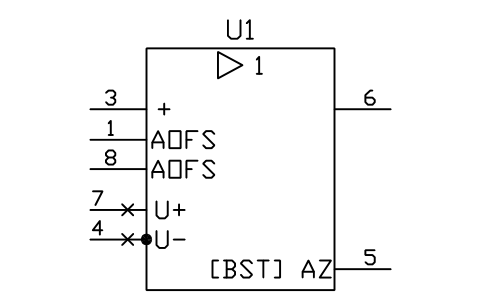

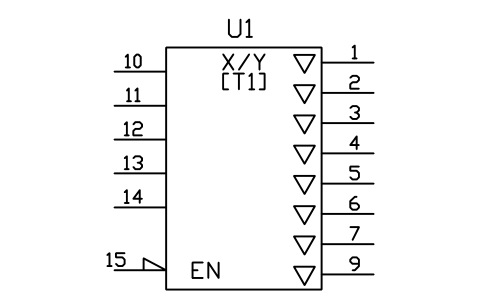

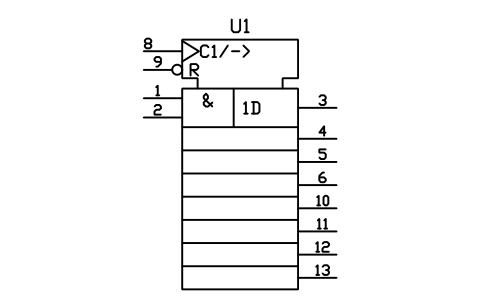

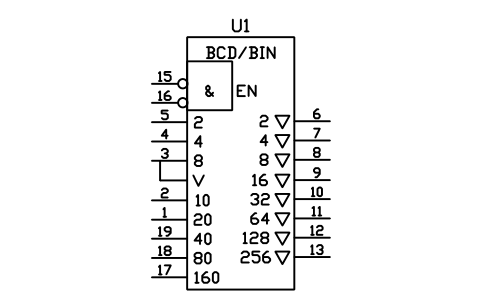

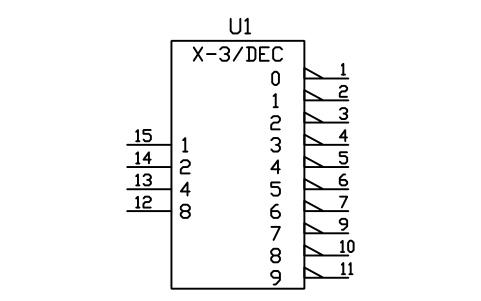

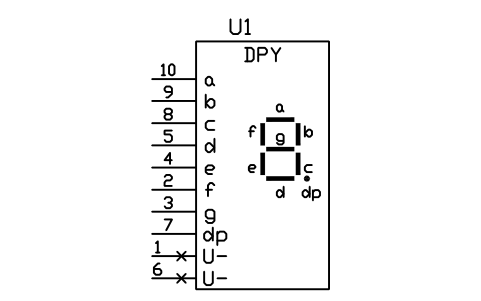

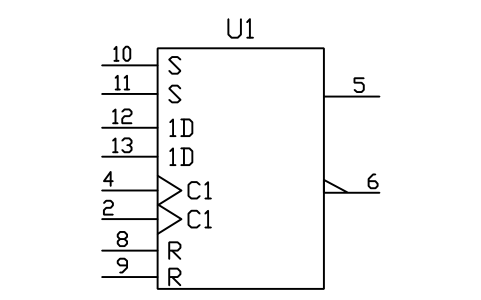

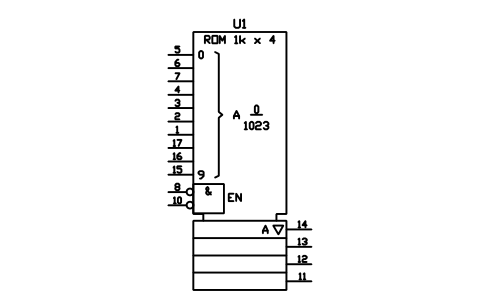

IEC 60617 是图形符号的国际标准。第 12 部分是二进制逻辑元件，第 13 部分是模拟元件，两部分都用矩形符号，限定符号写在框内和连接处。这个库按标准里不依赖具体芯片引脚号也能画出的器件示例绘制。第 12-56 节里针对具体芯片的示例（微处理器、DMA 控制器、图形处理器等）以及看不清、无法确定的图形没有画。

这些符号是我们参照标准图例自己绘制的，不是复制，库也没有经过认证。部分内部细节做了简化。使用前请对照标准、公司标准或客户的图例核对。

常见问题

符号上画了引脚号码吗？

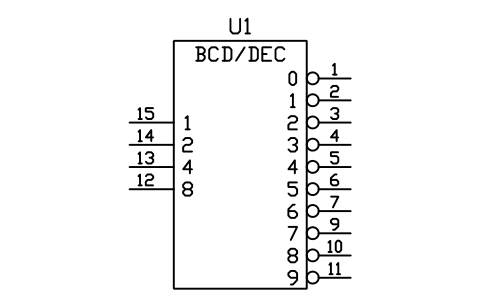

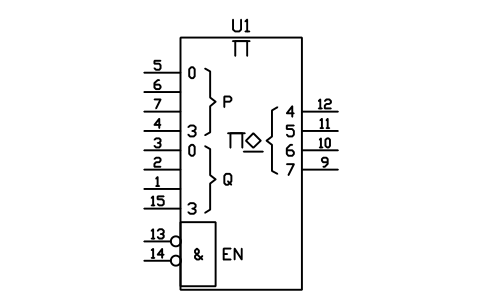

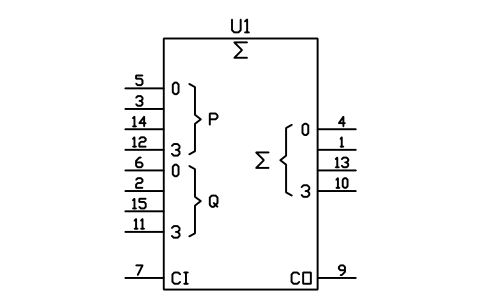

画了。每个引脚的连接线上都以文字标注了标准示例中的号码。这些号码属于标准图里那颗芯片，请改成你自己器件的引脚定义（直接改文字，或把清单放在 PIN_NUMBERS 属性里）。框内的限定符（0 到 9、P、Q、EN、CI、CO）是符号的一部分，保持不变。

基本的与门、或门、与非门和 JK 触发器在哪里？

在两个配套库里：基本逻辑元件、限定符号和从属关系标记在二进制逻辑元件库，通用功能块（JK 双稳态、计数器、寄存器、运放）在逻辑功能库。这个库补的是完整的器件示例。

可以用在商业项目里吗？

可以。可免费用于你自己的项目并可修改，包括商业项目。按现状提供，不作任何担保。

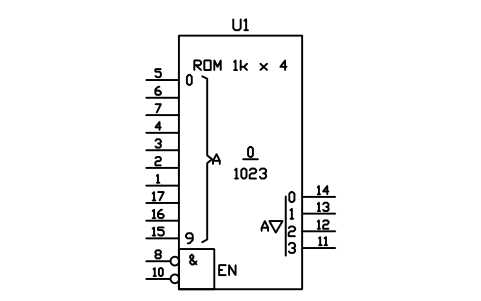

能画出四路或 8 位器件的全部通道吗？

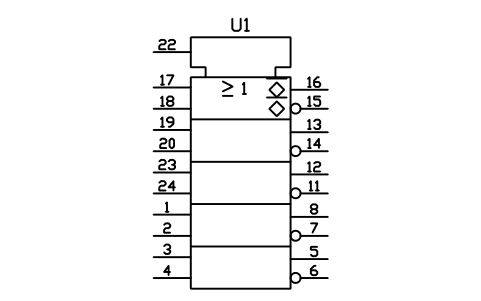

可以。符号画了前几路；复制一对行和引脚就能补上缺的路数，也可以用逻辑功能库里通用符号的省略点。

可以修改符号或增加属性吗？

可以。打开 DWG，用 BEDIT 编辑块，修改或增加属性，然后保存。要更新已经含有该块的图纸，可以运行 ATTSYNC 或替换该块。请先备份：如果随意使用 ATTSYNC，属性值可能丢失。

在哪里能找到 AutoCAD 用的整套现成符号？

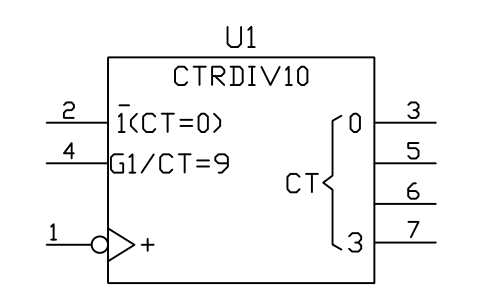

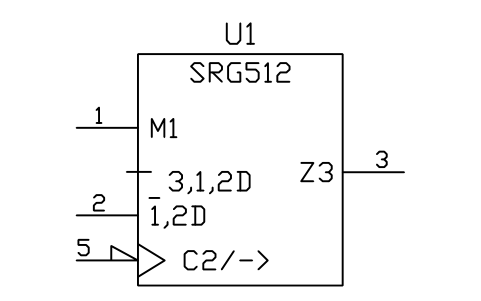

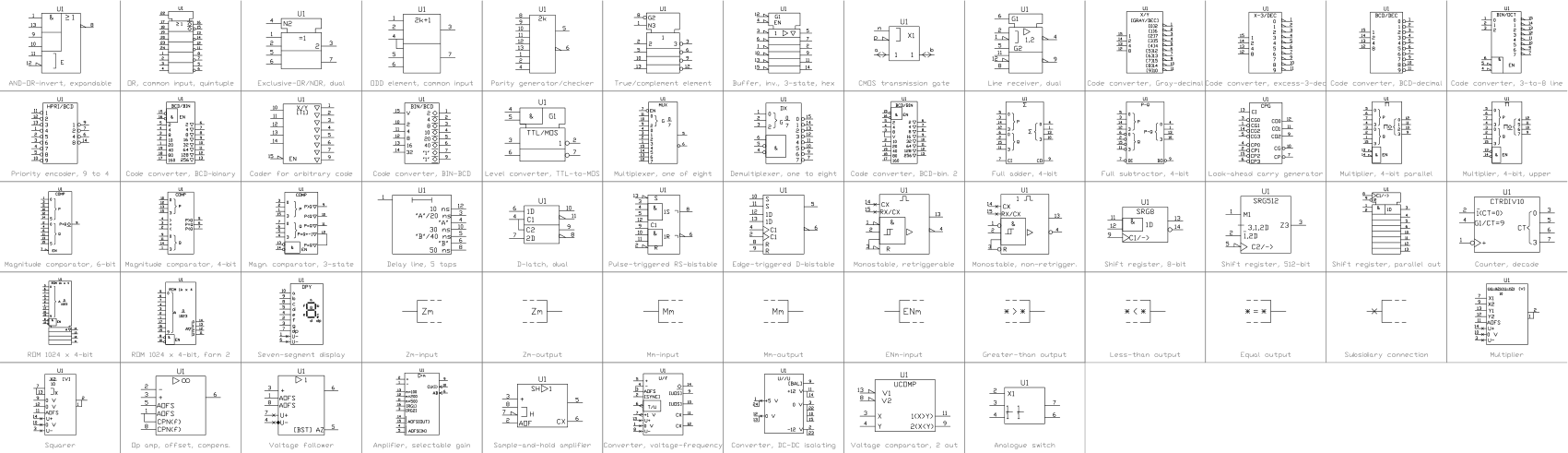

AutoCAD 自带的只有少量示例块，完整的符号需要从符号库获得。下载本页的 ZIP，打开里面的 DWG，每个符号都是一个块。用 INSERT 命令插入（块选项板的“库”选项卡里选这个 DWG），或者从设计中心（ADCENTER）拖进图纸。也可以只下载单个符号。
