免费过程显示 AutoCAD 符号库（DWG），ISA 5.5 风格

关于 ISA 5.5

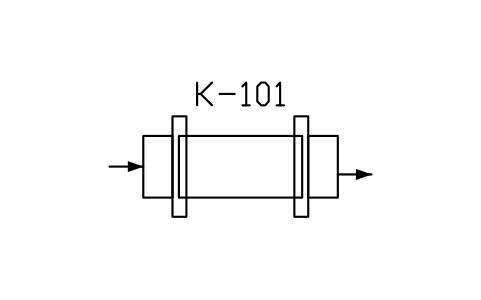

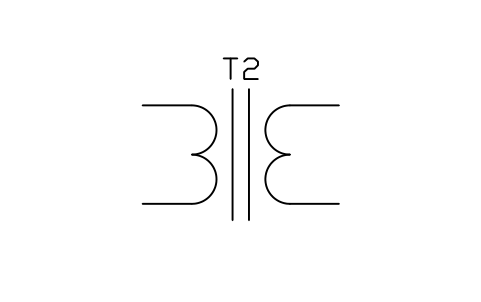

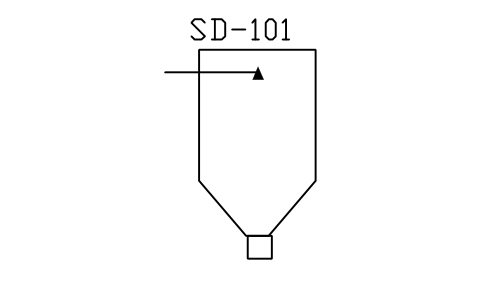

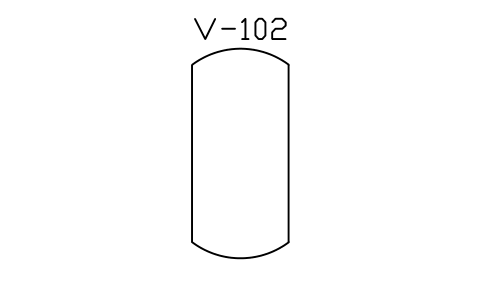

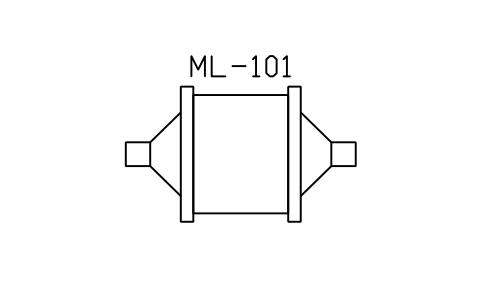

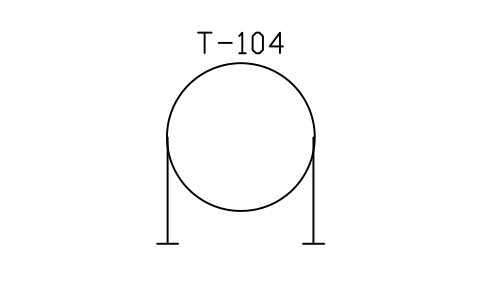

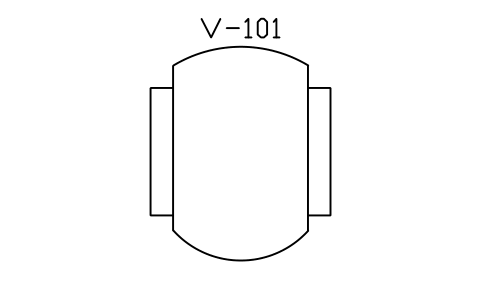

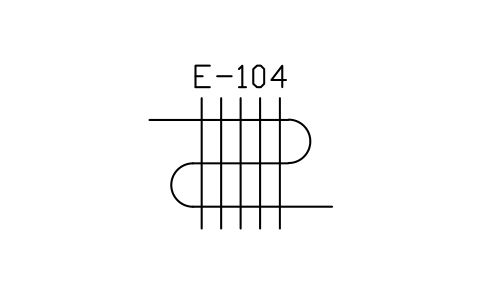

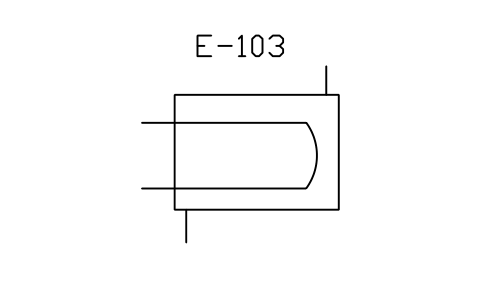

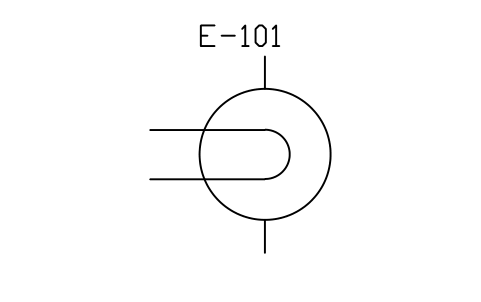

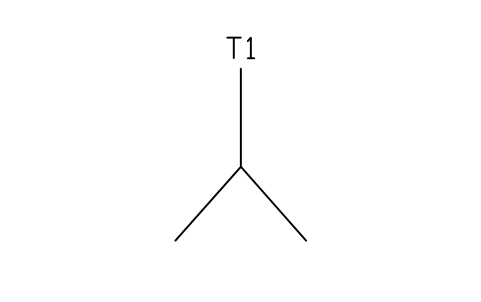

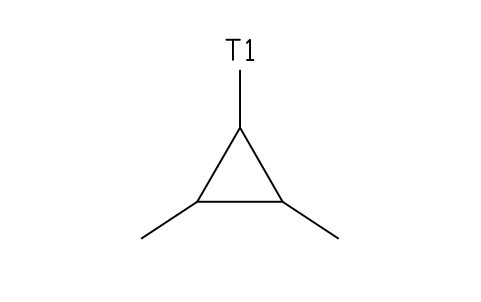

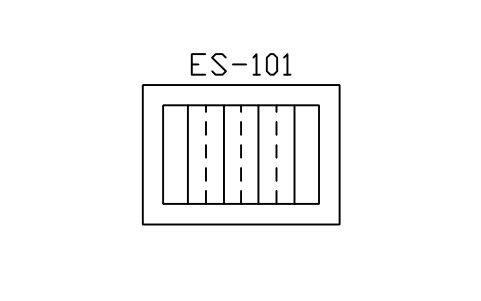

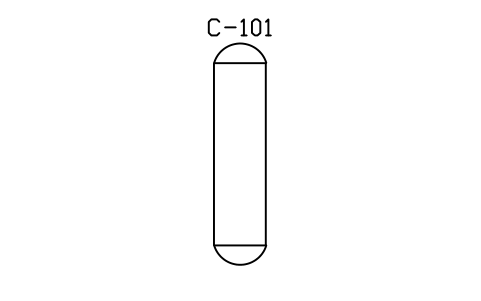

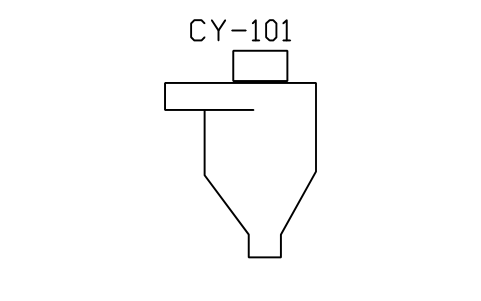

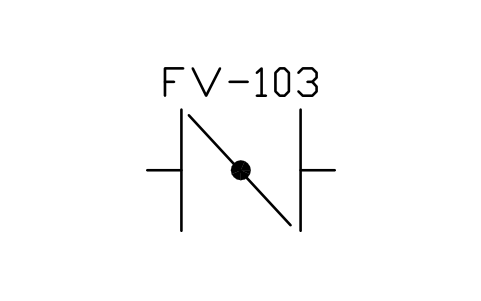

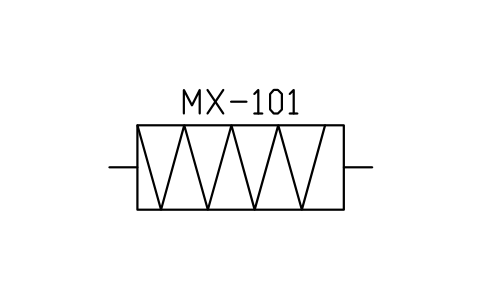

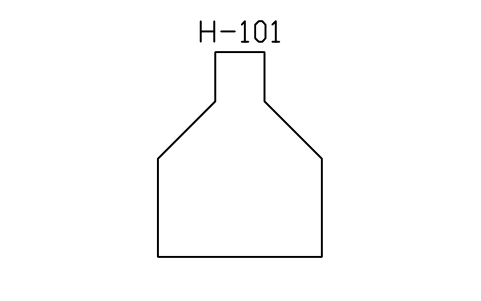

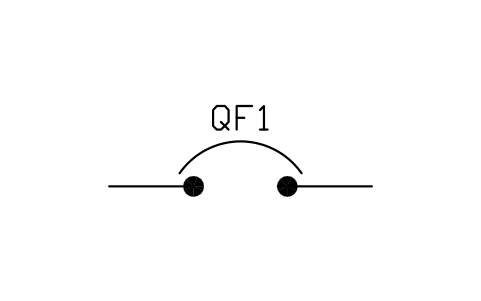

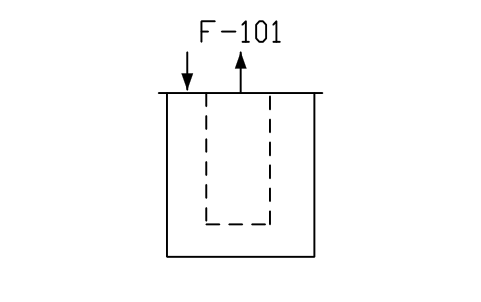

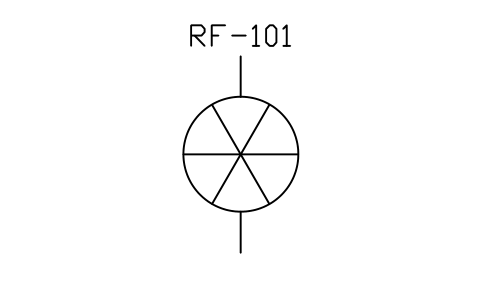

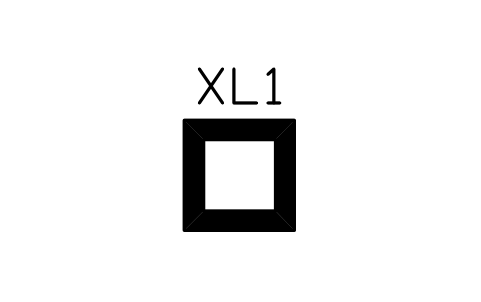

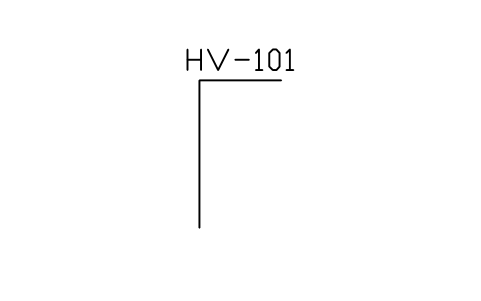

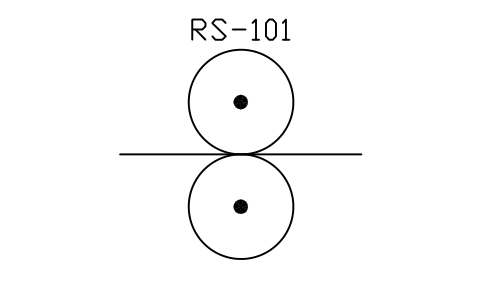

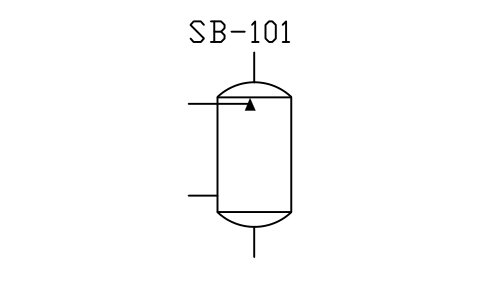

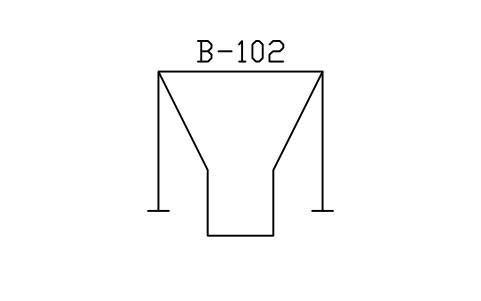

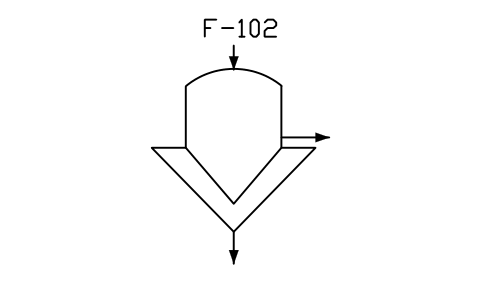

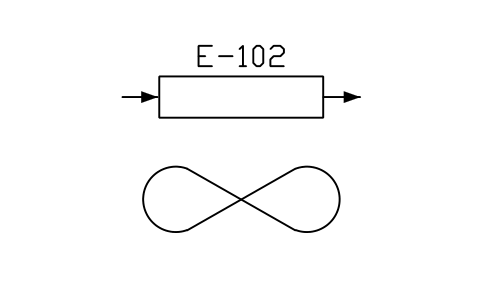

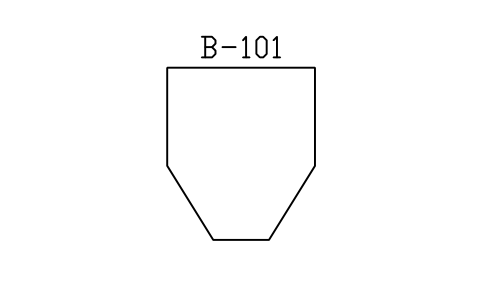

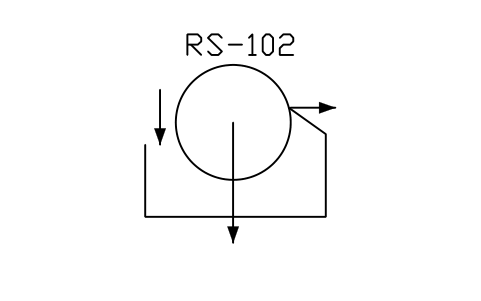

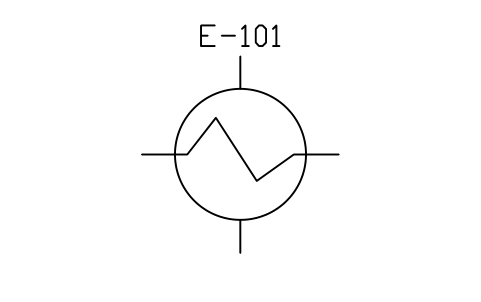

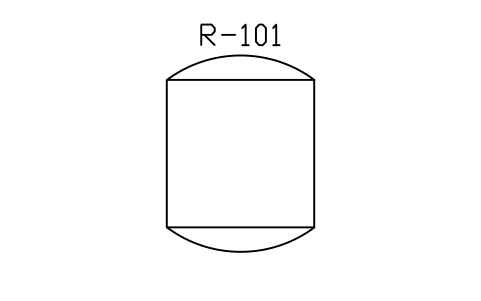

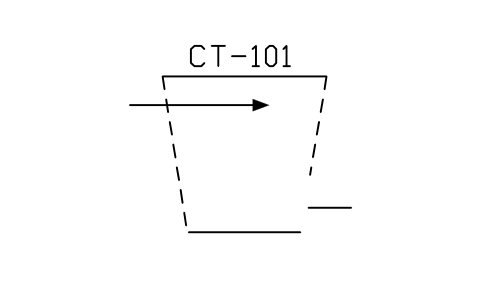

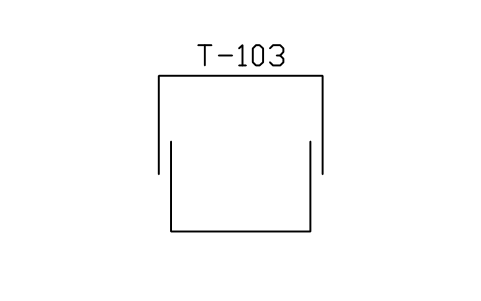

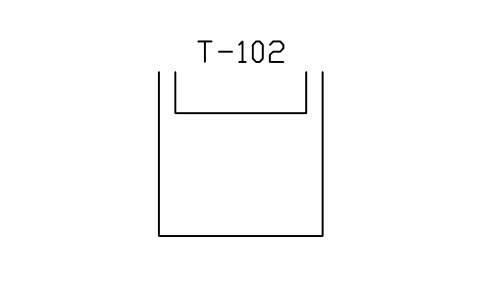

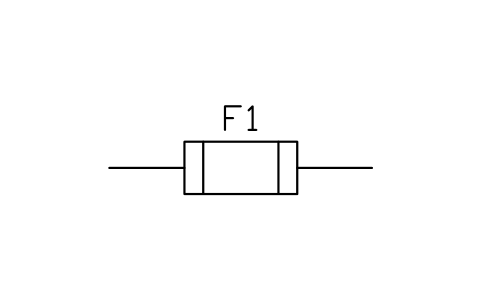

ISA 5.5-1985《过程显示图形符号》规定了控制系统操作员画面上使用的形状：工艺设备、电气设备、阀门和执行机构，停止或关闭时画成空心，运行或打开时画成实心，每个符号配有四字母助记符。这个库按标准的图形和分组整理，用于显示画面和简单的流程图形。管道和仪表流程图请看 P&ID 库（ISO 10628-2），以及 ISA 5.1 和 ISA 5.3 库。

这些符号是我们按标准的图形自己绘制的，并非标准的复制，库也未经认证。公司和项目标准在颜色、大小和状态约定等细节上各不相同，与你的图例不一致时请修改图块。

常见问题

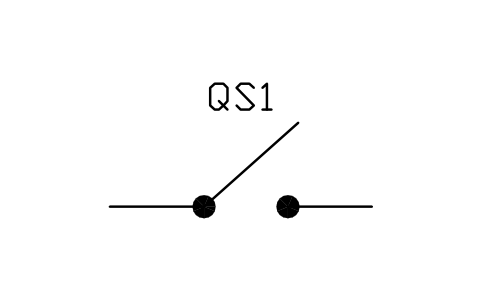

空心符号和实心符号有什么区别？

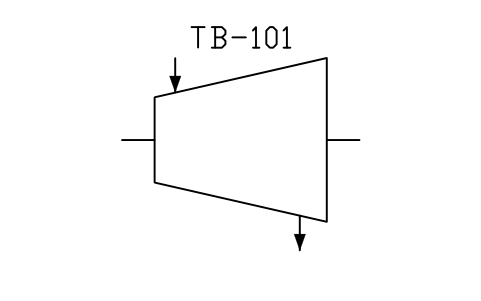

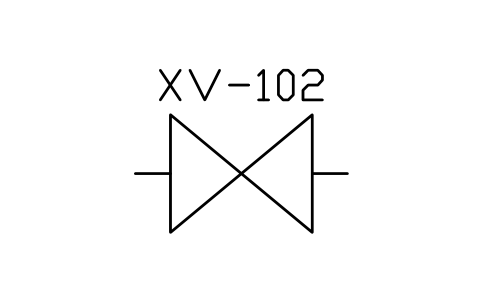

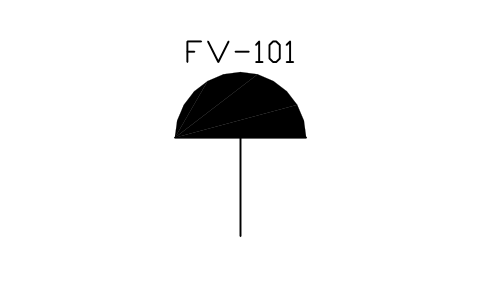

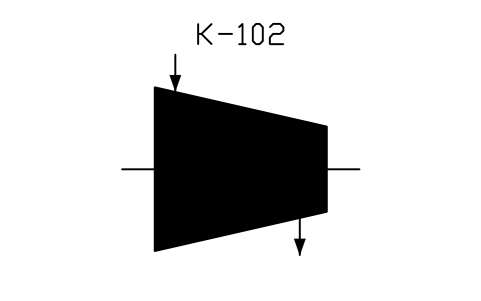

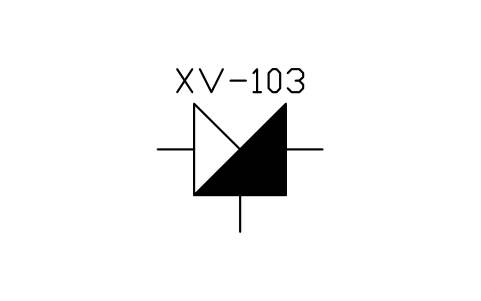

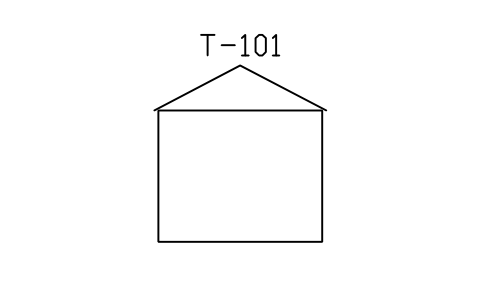

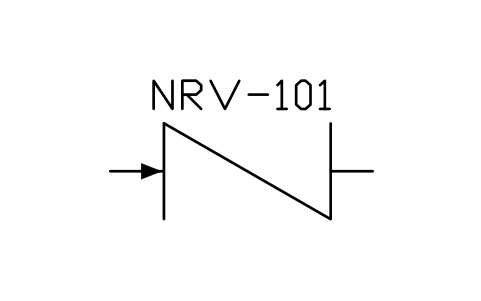

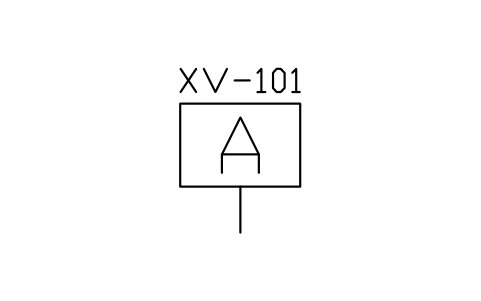

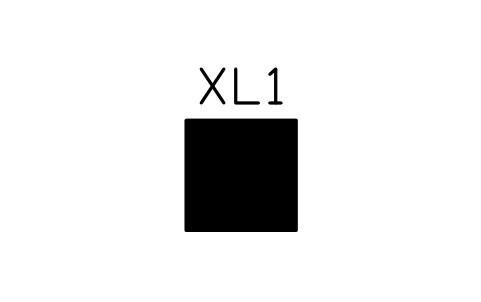

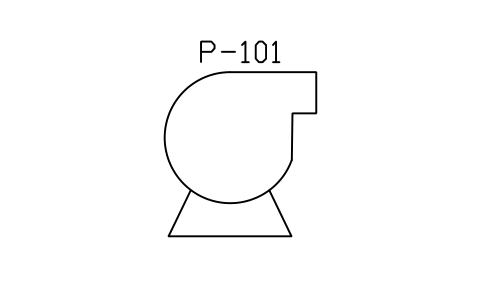

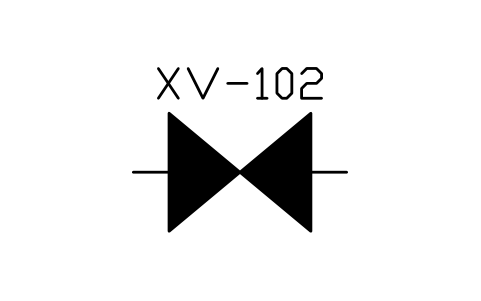

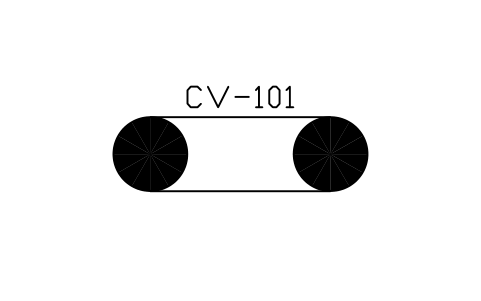

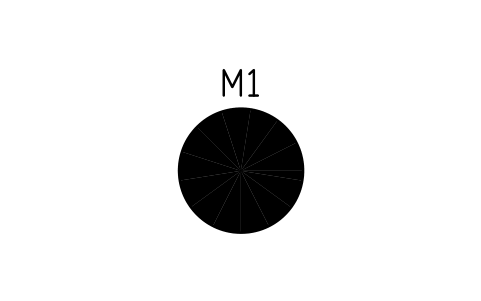

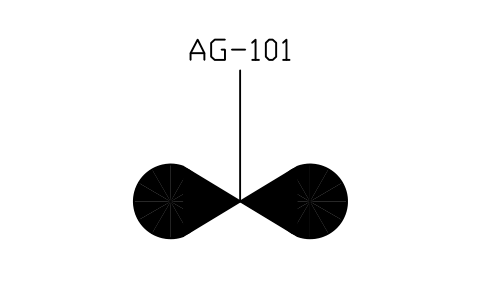

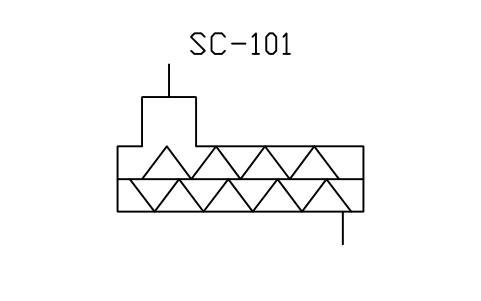

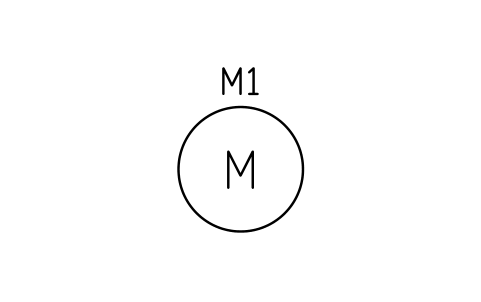

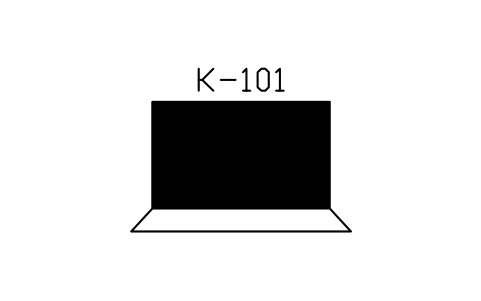

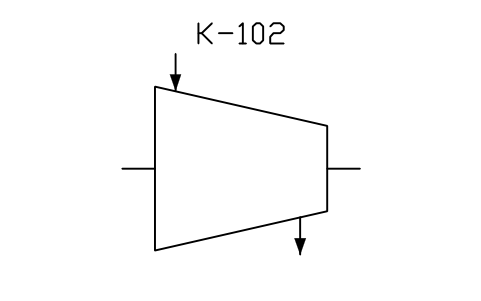

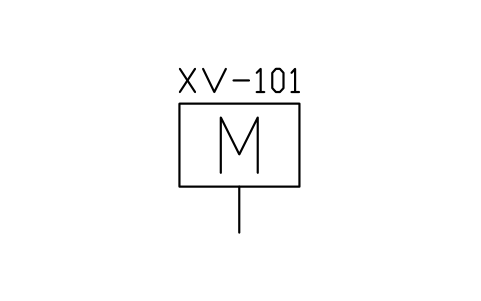

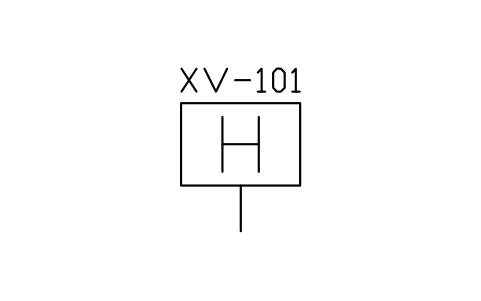

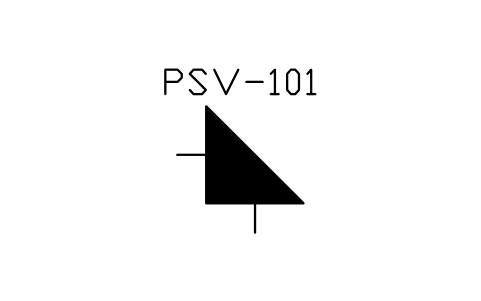

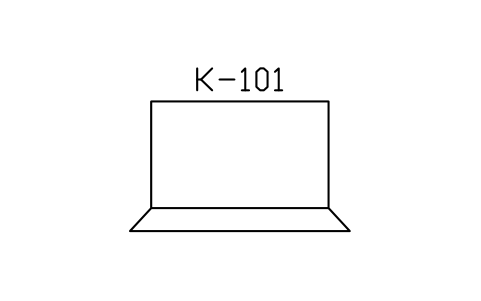

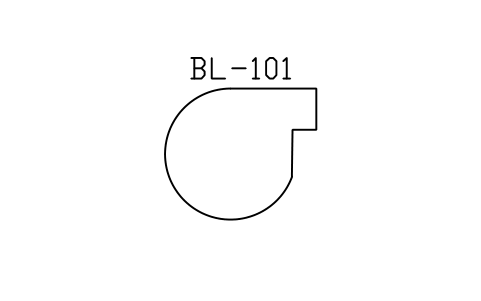

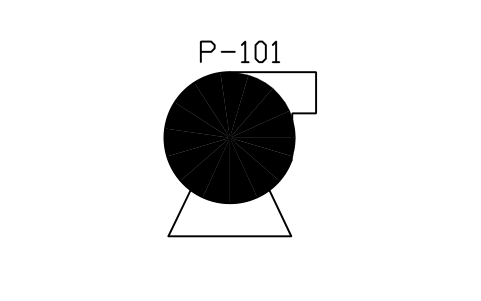

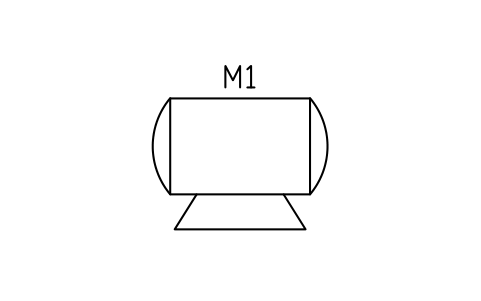

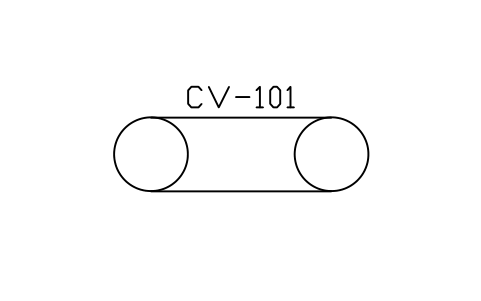

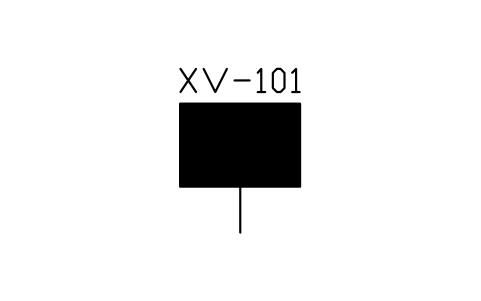

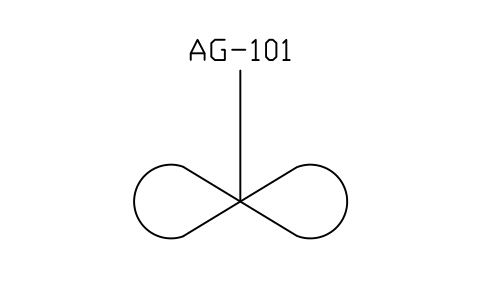

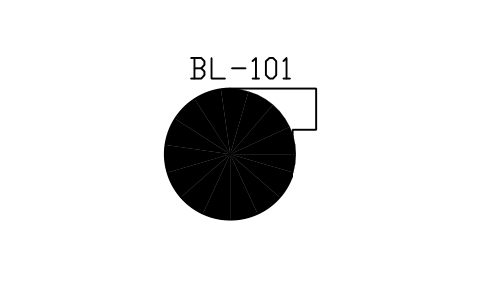

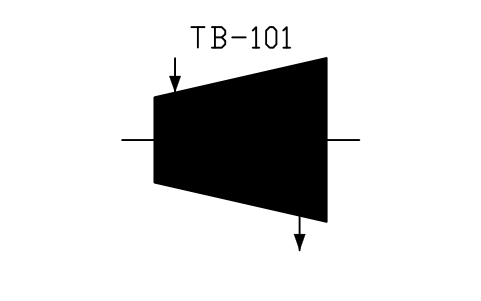

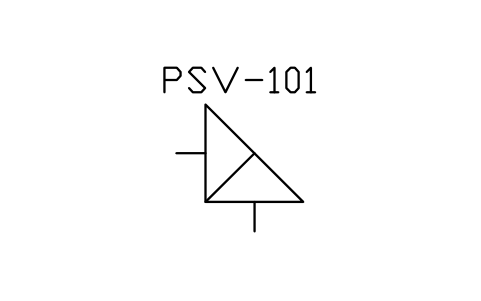

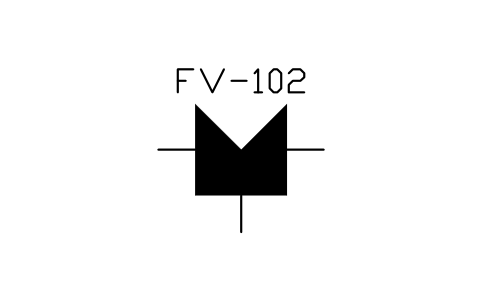

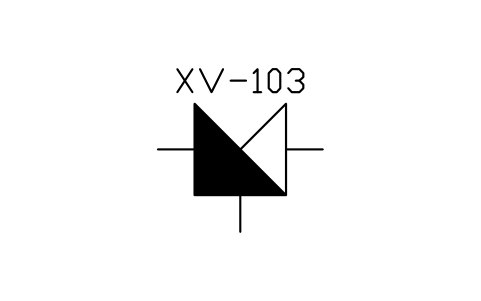

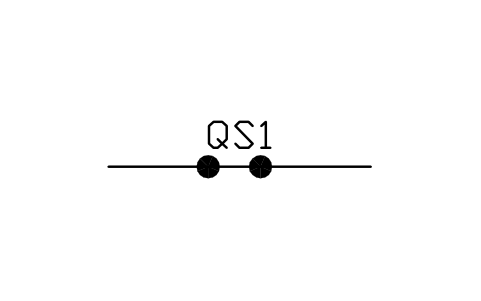

ISA 5.5 用填充表示设备状态。空心表示停止、关闭或不工作，实心表示运行、打开或工作。库里的泵、压缩机、风机、透平、电机、输送机、搅拌器、阀门和执行机构都有两种形式，可以按画面上的实际情况选用。

这个库和 P&ID 库、ISA 5.1 库有什么区别？

P&ID 库画的是管道仪表流程图用的设备和阀门，ISA 5.1 库画的是仪表及其信号。这个库用于过程显示和画面：图形更简单，有两种状态，并带有标准的助记符。项目既要图纸又要画面时，可以配合使用。

可以用在商业项目里吗？

可以。可免费用于你自己的项目并可修改，包括商业项目。按现状提供，不作任何担保。

可以用于商业项目吗？

可以。可在你自己的项目中免费使用和修改，包括商业项目。按现状提供，不附带担保。

可以修改符号或增加属性吗？

可以。打开 DWG，用 BEDIT 编辑块，修改或增加属性，然后保存。要更新已经含有该块的图纸，可以运行 ATTSYNC 或替换该块。请先备份：如果随意使用 ATTSYNC，属性值可能丢失。
