RessourcenSchienenverteiler, Kabelfernsehen, Flugplatzbefeuerung und Steckverbinder (IEC 60617)

Gerades Stück, mehrere Kammern (Kastenform)-Symbol (DWG-Block)

Gerades Stück, mehrere Kammern (Kastenform) ist ein sofort nutzbarer AutoCAD-Block mit dem Namen INS_S00531_SECTION_COMPARTMENTS_BOX in der Bibliothek Schienenverteiler, Kabelfernsehen, Flugplatzbefeuerung und Steckverbinder (IEC 60617), Gruppe „Schienenverteilersysteme“. Er hat 4 Attribute, davon 0 sichtbar, und eignet sich für Gerätelisten und BlockSync-Exporte.

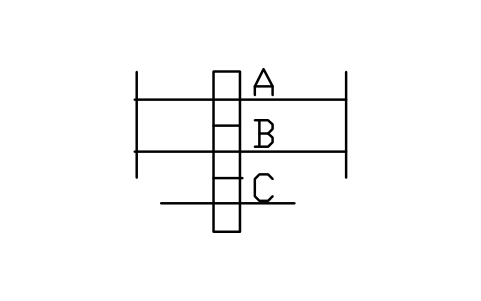

Gerades Stück, mehrere Kammern (Kastenform)-Symbol, Block INS_S00531_SECTION_COMPARTMENTS_BOX
Dieses Symbol herunterladen (ZIP)

Die ganze Bibliothek herunterladen (101 Symbole)

Blockdaten

BlocknameINS_S00531_SECTION_COMPARTMENTS_BOX
BibliothekSchienenverteiler, Kabelfernsehen, Flugplatzbefeuerung und Steckverbinder (IEC 60617)
GruppeSchienenverteilersysteme
NormIEC 60617
Attribute4 Attribute, 0 sichtbar

Attribute

Unsichtbar, sie tragen die Daten für Listen: REMARKS, STD_CLAUSE, STD_REF, DESC.

Mit BlockSync exportieren Sie die Attribute aller Kopien einer Zeichnung nach Excel, prüfen sie und schreiben Korrekturen in einem Lauf zurück.

So verwenden Sie es

  1. Laden Sie die ZIP-Datei herunter und entpacken Sie sie. Sie enthält eine DWG mit dem Block INS_S00531_SECTION_COMPARTMENTS_BOX.
  2. Öffnen Sie die DWG und kopieren Sie den Block in Ihre Zeichnung, oder fügen Sie ihn mit INSERT aus der DWG ein.
  3. Doppelklicken Sie auf eine Kopie, um Kennzeichnung und weitere Attribute auszufüllen.

Das Symbol ist unsere eigene Zeichnung nach der üblichen Form von IEC 60617, keine zertifizierte Kopie. Wie die Symbole zur Norm stehen, erklärt die Bibliotheksseite.

Namen in anderen Sprachen

Dasselbe Symbol unter seinem Namen in den anderen Sprachen der Website.

Englisch
Section, compartments, box
Chinesisch (vereinfacht)
直线段，多隔室（方框式）
Chinesisch (traditionell)
直線段，多隔室（方框式）
Japanisch
直線部(区画付き、箱形)
Koreanisch
직선 구간, 구획 (상자형)
Deutsch
Gerades Stück, mehrere Kammern (Kastenform)
Französisch
Élément droit, plusieurs compartiments (en boîte)
Italienisch
Tratto rettilineo, più compartimenti (a cassetta)
Spanisch
Tramo recto, varios compartimentos (en caja)
