Plano de instalación eléctrica: DWG de ejemplo y plantilla eléctrica

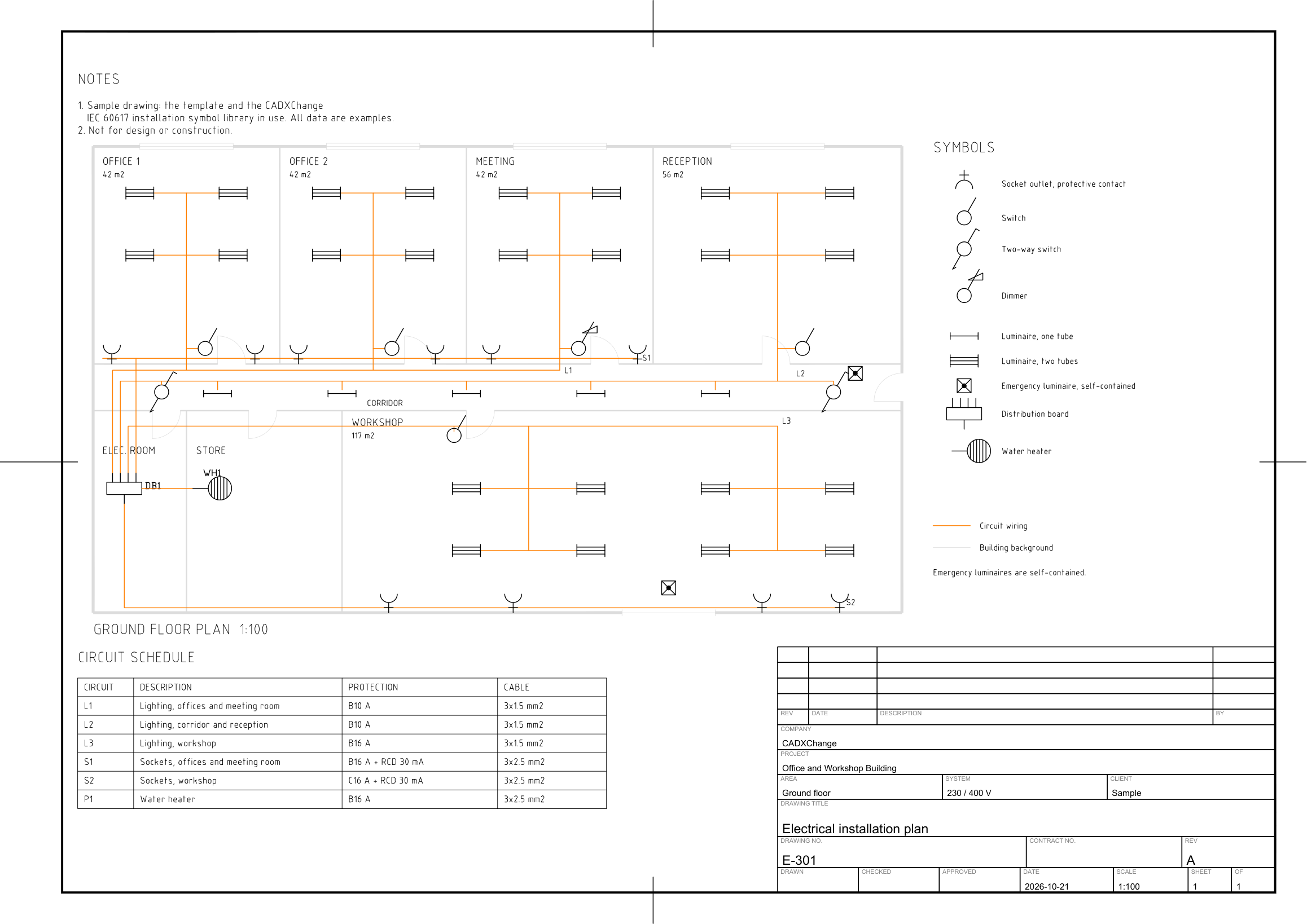

Un plano completo de la instalación eléctrica de un pequeño edificio de oficinas y taller, en hoja ISO A3 a escala 1:100. El cuadro alimenta tres circuitos de alumbrado y dos de tomas; luminarias, interruptores, conmutadores, un regulador, tomas de corriente, luces de emergencia autónomas y un calentador de agua están colocados en planta y unidos por el cableado. Incluye leyenda de símbolos, lista de circuitos y un cajetín relleno. Todos los símbolos son bloques de nuestra biblioteca de símbolos de instalaciones IEC 60617.
De uso y modificación libres en tus proyectos, también comerciales. El ZIP incluye el dibujo de ejemplo, una plantilla, una tabla de estilos de trazado y un README; no hace falta ningún complemento. Los datos del dibujo son inventados, así que no sirve para diseño ni construcción. Se ofrece tal cual, sin garantía.
Este ejemplo usa estos recursos
Los símbolos son bloques de nuestras propias bibliotecas, con sus atributos rellenados. El marco y el cajetín proceden de nuestra plantilla de cajetín ISO A3. Descárgalos para dibujar tus propios esquemas.
Qué contiene el ZIP
- Electrical-Installation-Plan-Sample.dwg
Dibujo de ejemplo (DWG, formato AutoCAD 2018) - Electrical-Template-ISO-A3.dwt
Plantilla (DWT) con la que se hizo el dibujo - CADXChange-Monochrome.ctb
Tabla de estilos de trazado (CTB) que imprime todos los colores en negro - README.txt
README con la lista de capas y cómo usar los archivos
La plantilla
La plantilla eléctrica tiene 16 capas con colores, grosores y tipos de línea (circuitos de potencia, barras, mando, señales, tierra de protección, límites de envolvente, texto y más), los estilos de texto de ISO-2.5 a ISO-5, el estilo de acotación ISO-25 y una presentación ISO A3 con cajetín y tabla de revisiones. Los nombres de capa siguen una convención habitual, no una norma: adáptalos a las reglas de tu empresa.
Capas definidas
Todas las capas de la plantilla con su color, grosor de línea y tipo de línea, y cuántos objetos de este ejemplo hay en cada una. Las capas que el ejemplo no usa están definidas igualmente, listas para tu propio dibujo.
| Capa | Color | Grosor | Tipo de línea | Uso | Objetos aquí |
|---|---|---|---|---|---|
| Capas eléctricas | |||||
| ELEC-POWER | 1 | 0.50 mm | Continuous | Circuitos de potencia | no se usa aquí |
| ELEC-BUS | 1 | 0.70 mm | Continuous | Barras y líneas gruesas | no se usa aquí |
| ELEC-CONTROL | 4 | 0.25 mm | Continuous | Circuitos de mando | no se usa aquí |
| ELEC-SIGNAL | 3 | 0.18 mm | Continuous | Circuitos de señal, instrumentación y comunicación | no se usa aquí |
| ELEC-PE | 2 | 0.35 mm | Continuous | Tierra de protección y conexiones equipotenciales | no se usa aquí |
| ELEC-CABLE | 30 | 0.25 mm | DASHED | Trazados de cables, tubos y bandejas | 57 |
| SYMBOL | 7 | 0.25 mm | Continuous | Símbolos (la capa que usan las bibliotecas de símbolos) | 59 |
| ELEC-TERMINAL | 7 | 0.25 mm | Continuous | Bornes y puntos de conexión | no se usa aquí |
| ELEC-BOUNDARY | 5 | 0.18 mm | DASHDOT | Límites de envolventes, cuadros y aparatos | no se usa aquí |
| ELEC-MECH-LINK | 8 | 0.18 mm | DASHED | Enlaces mecánicos, enclavamientos y enlaces de medida | no se usa aquí |
| ELEC-REF | 7 | 0.18 mm | Continuous | Identificadores de equipos (-QF1, -K2) | no se usa aquí |
| ELEC-WIRE-NO | 7 | 0.18 mm | Continuous | Números de hilos y rotulado de cables | 5 |
| ELEC-XREF | 9 | 0.13 mm | Continuous | Textos de contactos y referencias cruzadas | 64 |
| ELEC-TEXT | 7 | 0.18 mm | Continuous | Texto general | 69 |
| ELEC-NOTES | 7 | 0.18 mm | Continuous | Notas y leyendas | 4 |
| ELEC-DIM | 3 | 0.18 mm | Continuous | Cotas | no se usa aquí |
| Capas de hoja y de símbolos | |||||
| 0 | 7 | por defecto | Continuous | Capa por defecto, déjala vacía | no se usa aquí |
| FRAME | 7 | por defecto | Continuous | Marco de la hoja | 5 |
| TITLEBLOCK | 7 | por defecto | Continuous | Cajetín y tabla de revisiones | 1 |
| VIEWPORT | 8 | por defecto | Continuous | Marco de la ventana gráfica de la presentación (no se imprime) | 2 |
| DRAWING-AREA | 8 | por defecto | Continuous | Límite del área de dibujo del espacio modelo (no se imprime) | 2 |
Estilos definidos
Los estilos de texto, el estilo de acotación y los tipos de línea que define la plantilla, para que no tengas que configurarlos en cada dibujo nuevo.
| Tipo | Nombre | Ajustes |
|---|---|---|
| Estilo de texto | ISO | isocp.shx, 15°, altura variable |
| Estilo de texto | ISO-2.5 | isocp.shx, 15°, 2.5 mm de alto |
| Estilo de texto | ISO-3.5 | isocp.shx, 15°, 3.5 mm de alto |
| Estilo de texto | ISO-5 | isocp.shx, 15°, 5 mm de alto |
| Estilo de texto | TB-en | Arial, usado por el cajetín |
| Estilo de acotación | ISO-25 | Texto 2.5 mm, flechas 2.5 mm, líneas de referencia que sobresalen 1.25 mm de la línea de cota y separadas 0.625 mm del objeto, líneas de cota separadas 3.75 mm, 0 decimales |
| Tipo de línea | Continuous | Línea continua |
| Tipo de línea | DASHED | Trazos |
| Tipo de línea | DASHDOT | Trazo y punto |
| Tipo de línea | CENTER | Línea de eje |
| Tipo de línea | PHANTOM | Línea fantasma |
| Tipo de línea | HIDDEN | Línea oculta |
Configuración de la hoja y del dibujo
Cómo está configurada la hoja, para que tus propios dibujos se impriman igual.
- Hoja
- ISO A3 horizontal, 420 × 297 mm.
- Presentación
- Una presentación llamada ISO-A3, trazada a 1:1 en papel A3 sin márgenes, así que no hay margen de impresora.
- Marco
- 20 mm desde el borde izquierdo (lado de encuadernación) y 10 mm desde los demás bordes; el área de dibujo interior mide 390 × 277 mm.
- Espacio modelo
- Las unidades son milímetros. El área de dibujo se muestra a 1:1: 1 mm en el dibujo es 1 mm en el papel.
- Cajetín
- 160 × 79 mm abajo a la derecha, con una tabla de revisiones de cuatro líneas encima de los campos de empresa, proyecto, título y aprobación.
- Tamaño del texto
- 2,5 mm para rótulos y notas, 3,5 mm y 5 mm para títulos.
- Escala de tipos de línea
- 1: los trazos están dimensionados para trazar a 1:1.
- Estilo de trazado
- Ninguno asignado. Para trazar en blanco y negro elige el CTB del ZIP en la configuración de página.
Campos del cajetín
Los atributos del cajetín. Haz doble clic para rellenarlos, o escríbelos para un juego completo de dibujos con BlockSync.
| Atributo | Campo en la hoja | Valor en este ejemplo |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Office and Workshop Building |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | 230 / 400 V |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Electrical installation plan |
| DRAWING_NO | DRAWING NO. | E-301 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | 1:100 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tabla de revisiones: de R1 a R4, cada una con REV, DATE, DESCRIPTION y BY (16 atributos, vacíos en este ejemplo).
Bloques del dibujo
La lista de equipos del dibujo: nombre del bloque, símbolo y cuántas veces aparece. BlockSync exporta la misma lista de tus propios dibujos.
| Símbolo | Bloque | Cantidad |
|---|---|---|

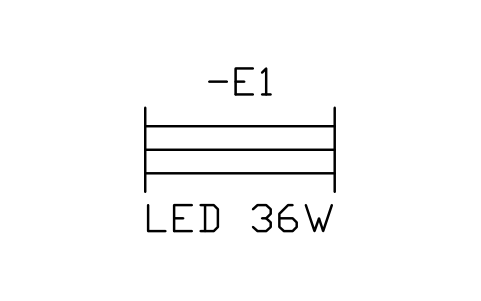

 Luminaria, varios tubos | IEC_LUMINAIRE_MULTI_TUBE | 25 |

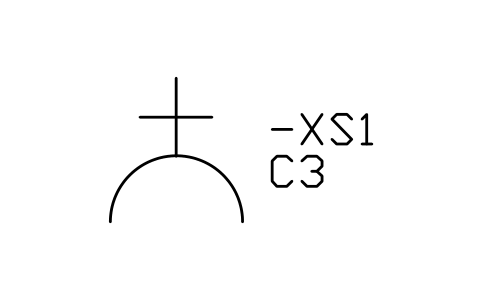

 Toma de corriente con contacto de protección | IEC_SOCKET_OUTLET_PE | 11 |

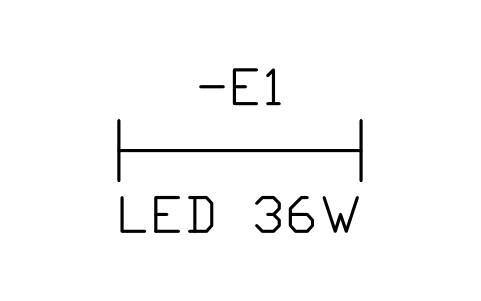

 Luminaria, lámpara fluorescente | IEC_LUMINAIRE | 6 |

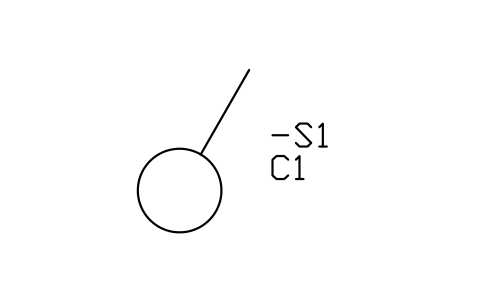

 Interruptor, símbolo general | IEC_SWITCH_PLAN | 5 |

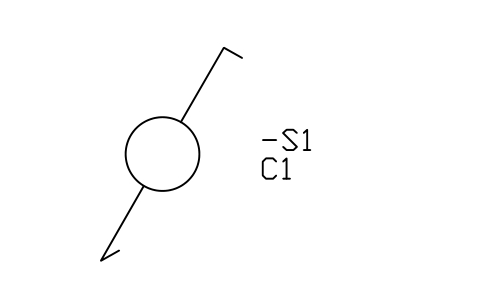

 Conmutador | IEC_SWITCH_2WAY | 3 |

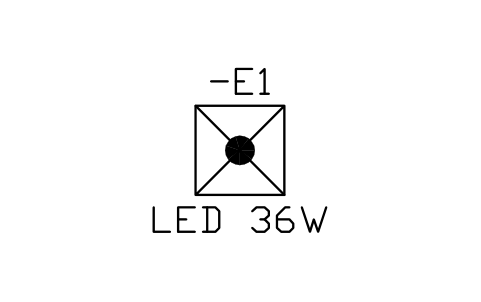

 Luminaria de emergencia autónoma | IEC_EMERGENCY_LUMINAIRE_SELF | 3 |

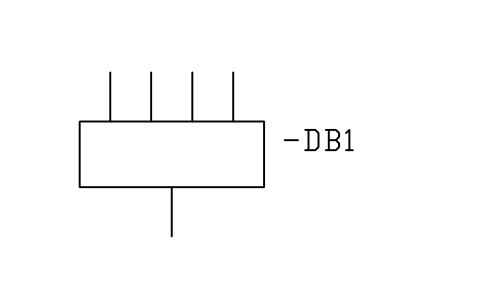

 Centro de distribución | IEC_DISTRIBUTION_CENTRE | 2 |

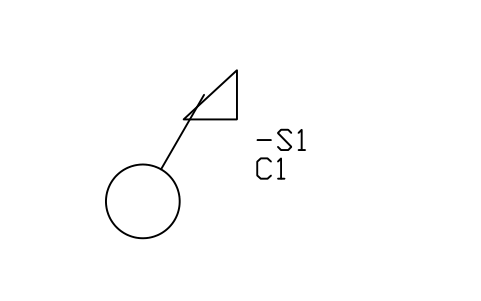

 Regulador de luz (dimmer) | IEC_DIMMER | 2 |

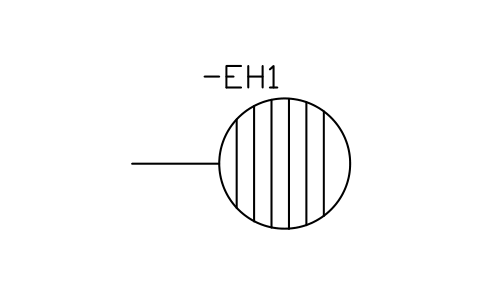

 Calentador de agua | IEC_WATER_HEATER | 2 |
Lista de equipos
Una fila por cada símbolo colocado, leída de los atributos de los bloques del dibujo: lo que se muestra en la hoja y los atributos de la lista que están rellenados pero no se ven. BlockSync exporta estos mismos atributos de tus propios dibujos.
| Identificador | Descripción | Se muestra en la hoja | Rellenado, no se muestra |
|---|---|---|---|
| DB1 | Centro de distribuciónIEC_DISTRIBUTION_CENTRE | RATING = 63 ACIRCUIT = 6 ways | |
| WH1 | Calentador de aguaIEC_WATER_HEATER | RATING = 3 kWCIRCUIT = P1 |
Fabricante, modelo y observaciones están vacíos en todos los bloques, listos para tus datos. Los valores son ejemplos.
Cómo usarlo
- Abre el dibujo de ejemplo para ver cómo se usan las capas, los textos y el cajetín, o ábrelo antes en el navegador, sin instalar nada.
- Empieza tu dibujo desde la plantilla (NEW y elige el archivo DWT). Si quieres imprimir en blanco y negro, copia el archivo CTB a la carpeta de estilos de trazado.
- Inserta en tu dibujo bloques de la biblioteca de símbolos. Los bloques del ejemplo son copias: no cambian cuando la biblioteca se actualiza.
- Haz doble clic en el cajetín para rellenarlo y después exporta la lista de equipos con BlockSync.
Preguntas frecuentes
- ¿Puedo usar el dibujo en un proyecto real?
- Como punto de partida para la distribución y las capas, sí. Los valores nominales, los ajustes y las secciones de cable son inventados, así que el esquema debe revisarse y modificarse para tu proyecto antes de usarlo en diseño o construcción.
- ¿Por qué las capas tienen color?
- Los colores y los grosores siguen a las capas: los circuitos de potencia son rojos y gruesos, el mando es cian y las señales son verdes. La tabla de estilos de trazado del ZIP imprime todo en negro y conserva los grosores, así que también puedes trazar en blanco y negro.
- ¿Qué programas de CAD lo abren?
- El dibujo y la plantilla están en formato AutoCAD 2018: los abren AutoCAD 2018 y posteriores, y otros programas de CAD que lean este formato. El visor del navegador no necesita instalación.
