Bloques gratuitos de distribución de fábrica y línea de producción para AutoCAD (DWG): máquinas, celdas robotizadas, transportadores, servicios, seguridad

Símbolos de distribución de fábrica y línea de producción: 201 bloques de AutoCAD (DWG) listos para usar, gratis para descargar y usar en tus proyectos, en un ZIP o símbolo a símbolo.

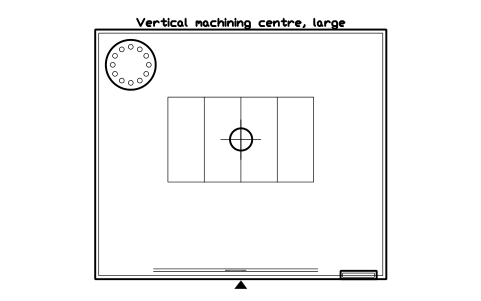

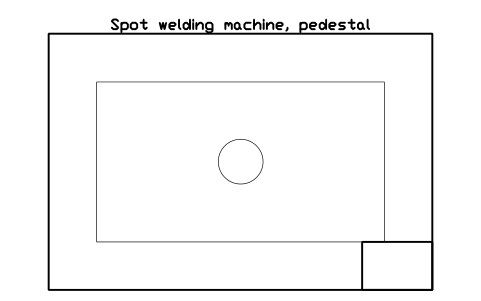

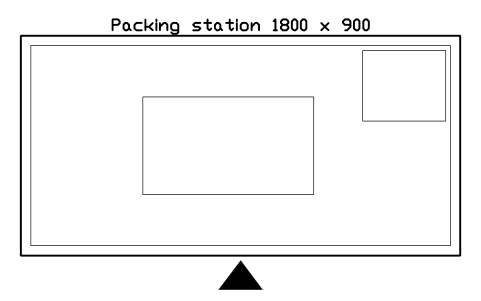

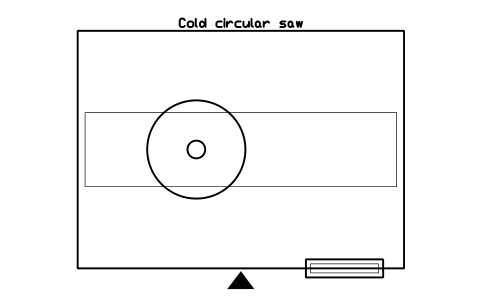

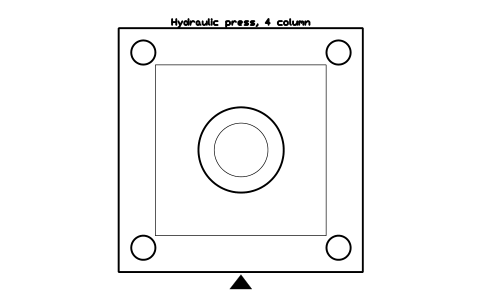

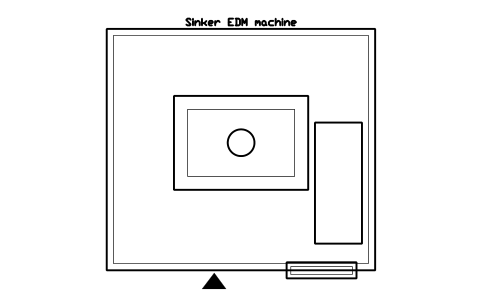

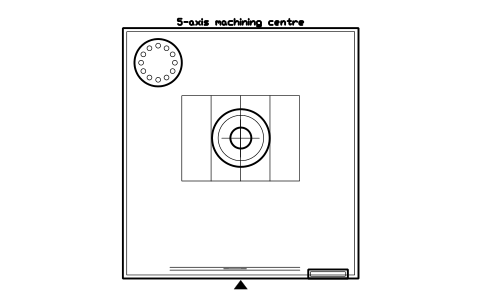

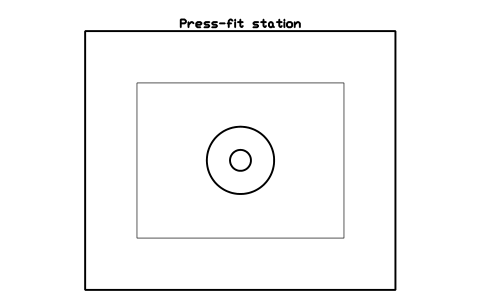

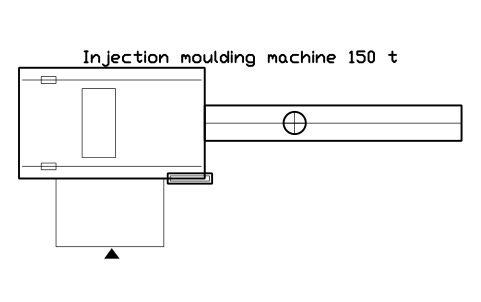

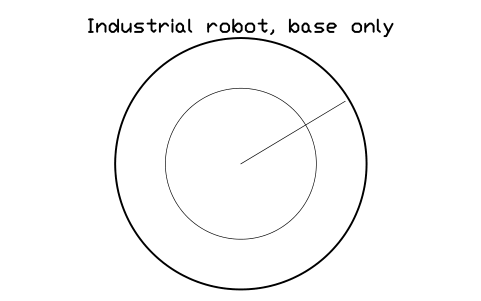

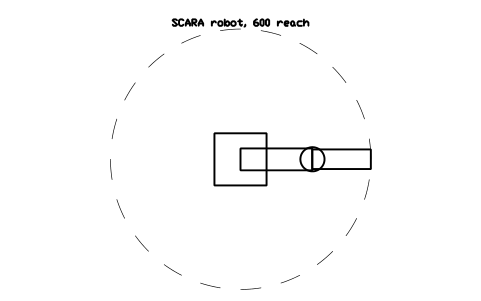

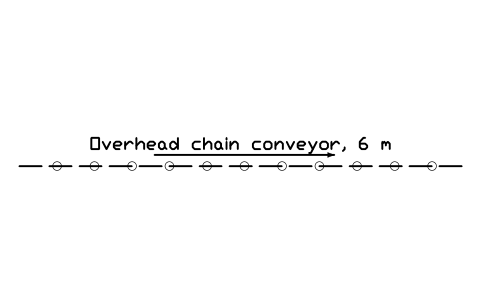

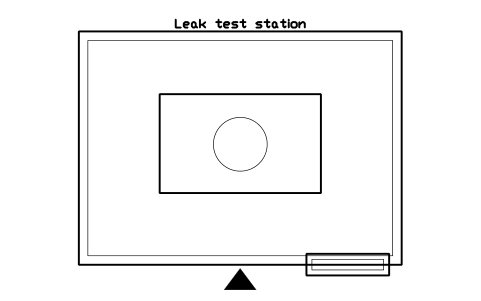

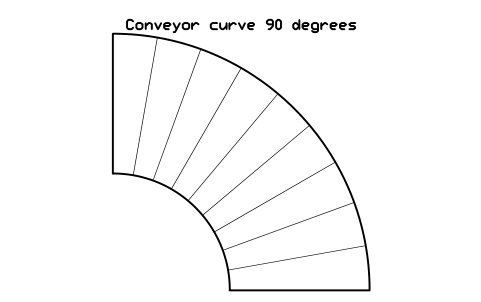

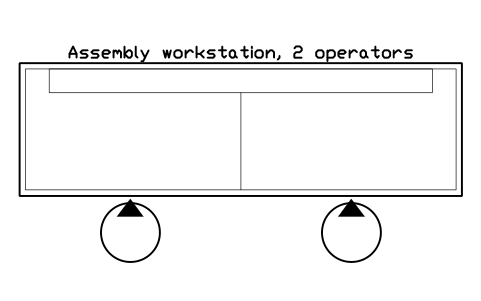

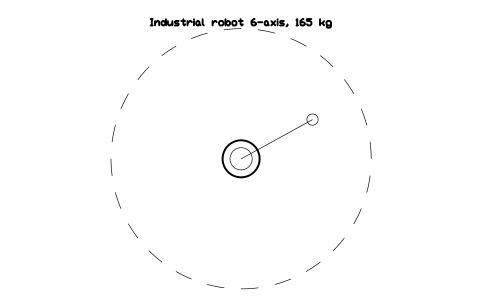

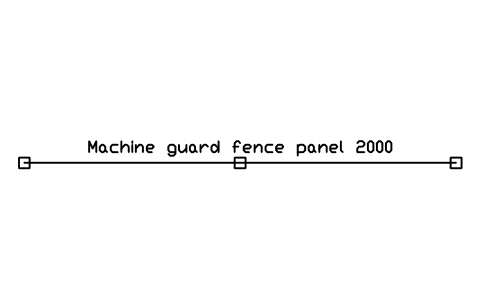

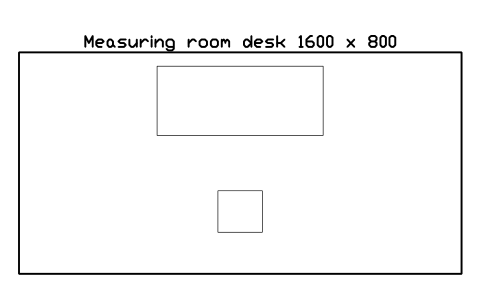

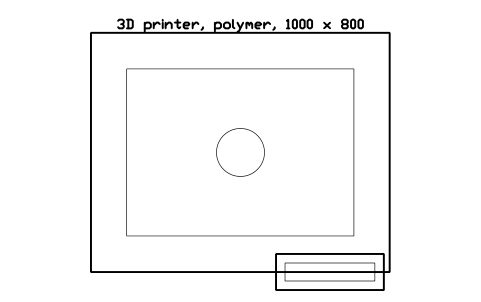

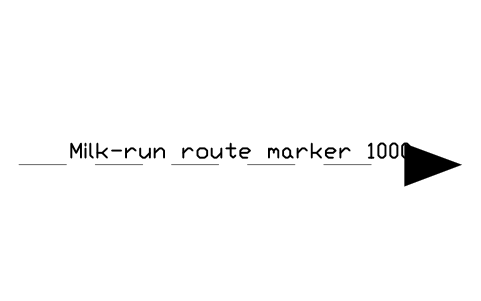

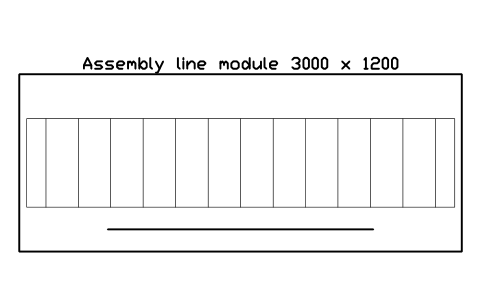

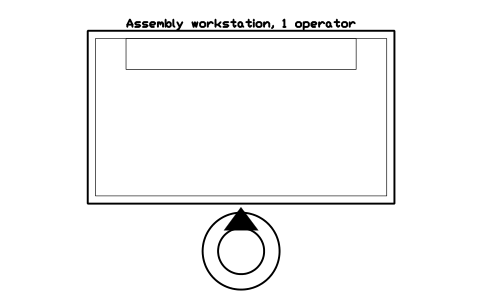

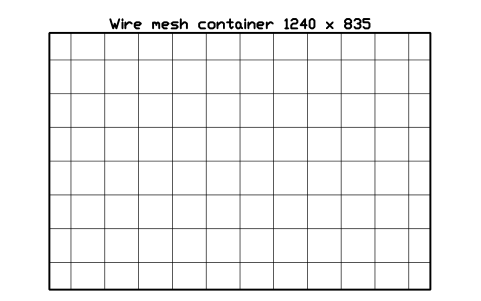

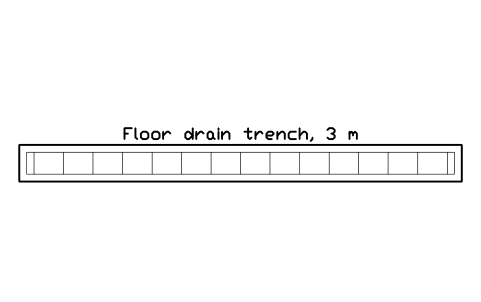

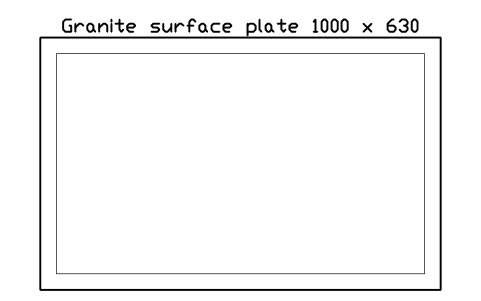

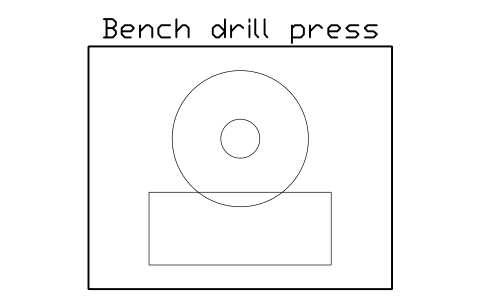

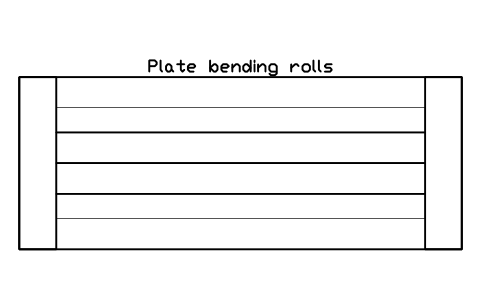

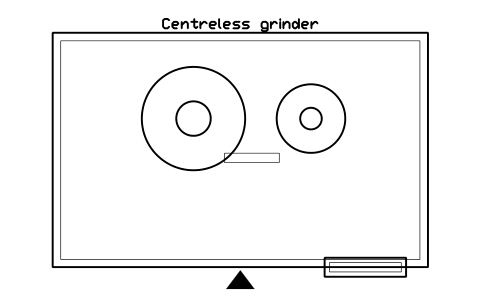

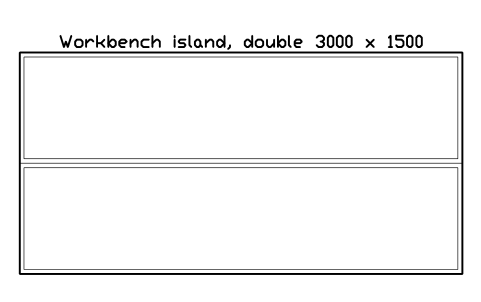

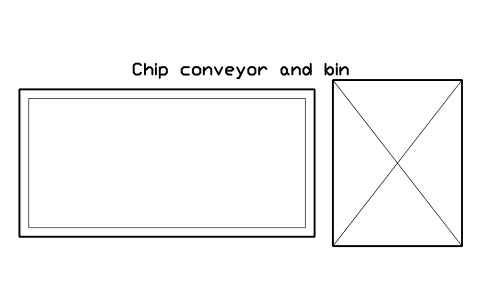

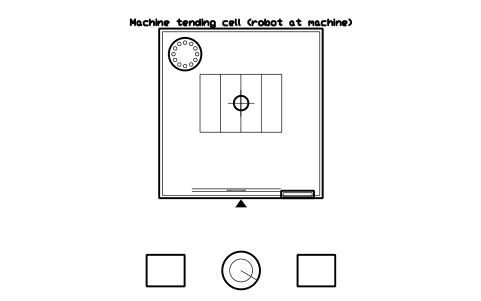

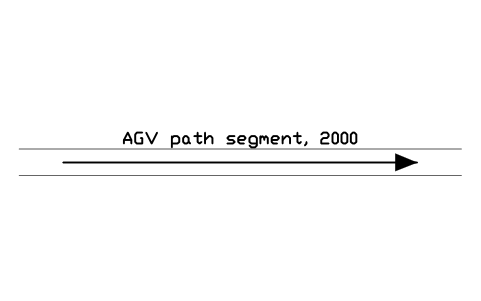

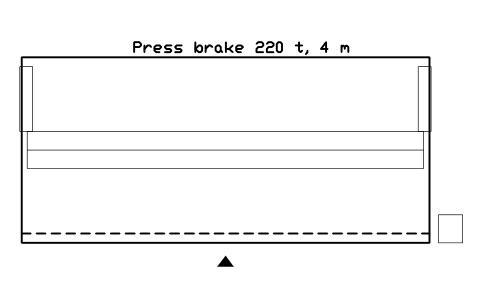

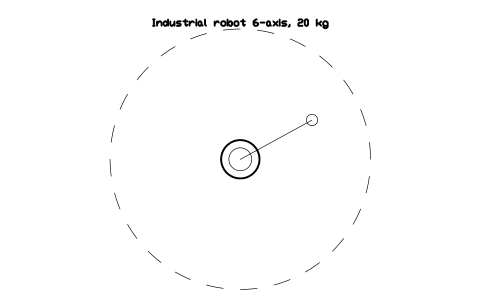

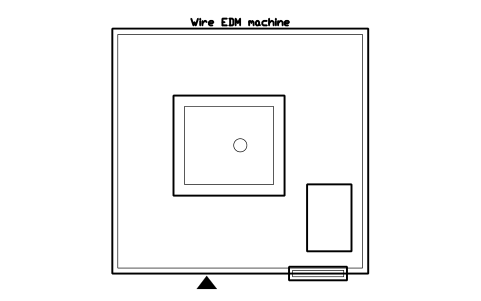

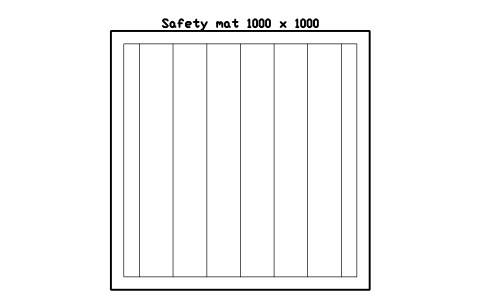

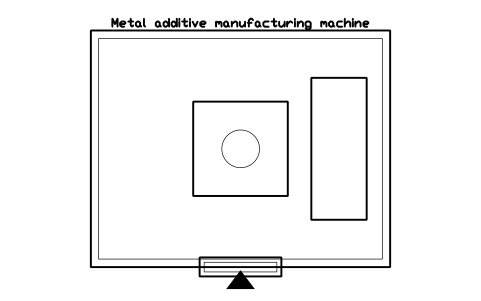

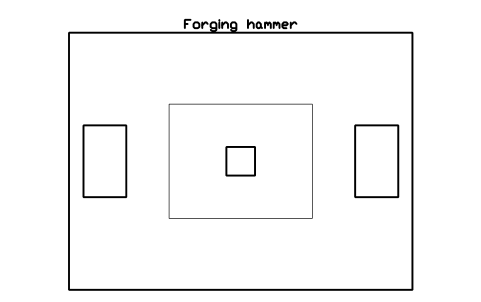

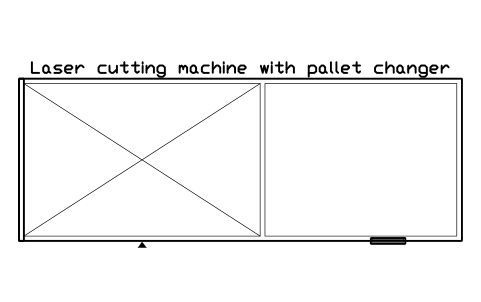

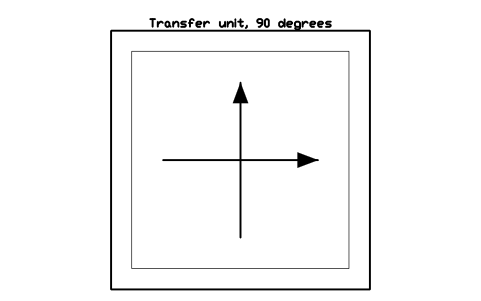

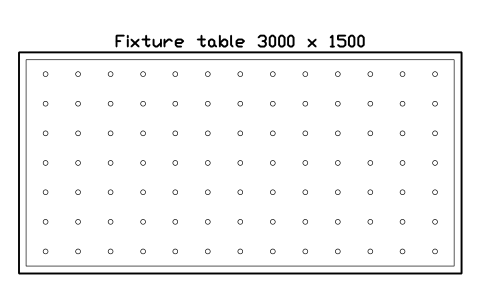

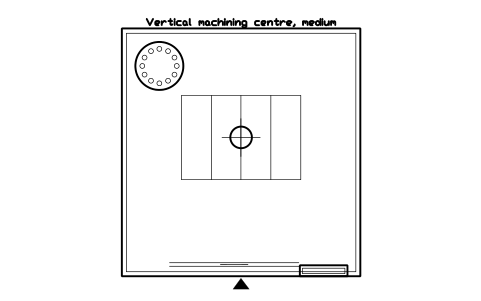

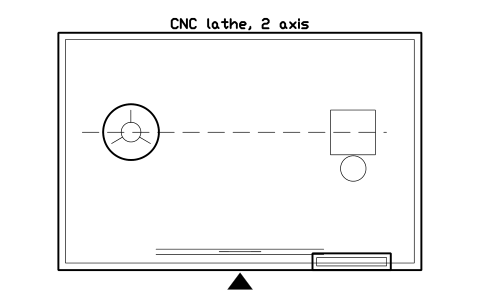

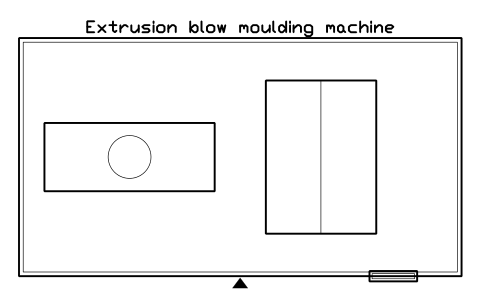

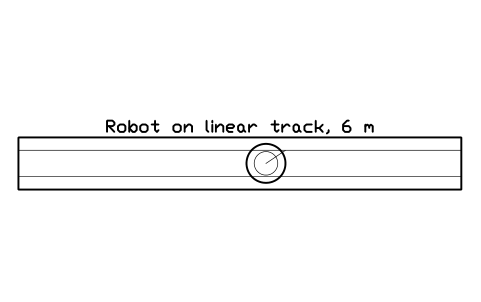

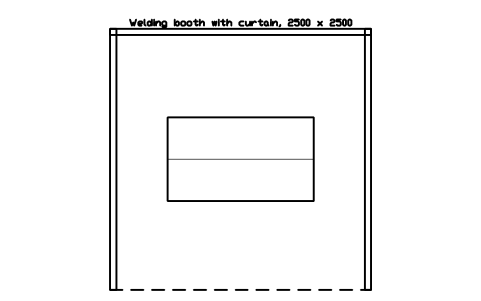

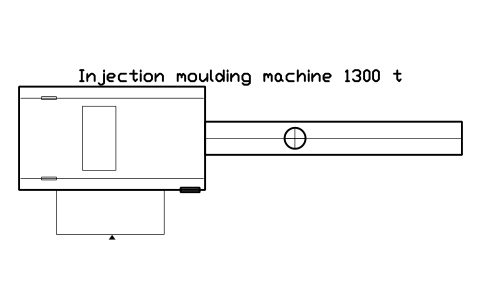

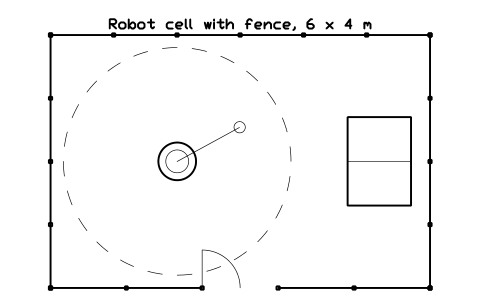

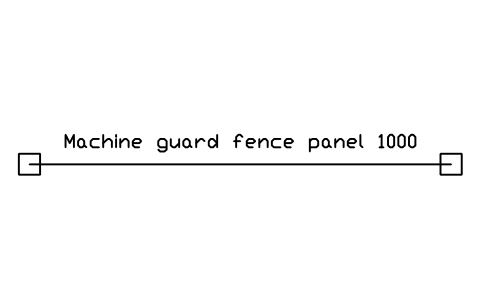

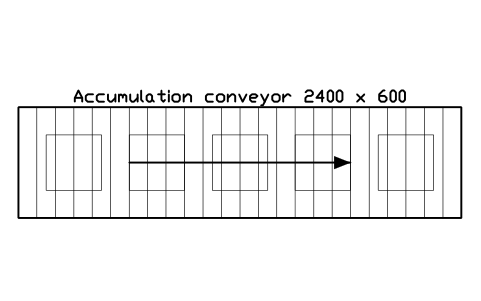

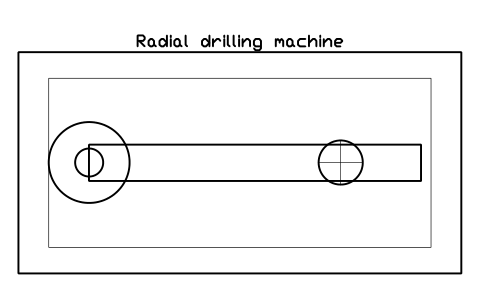

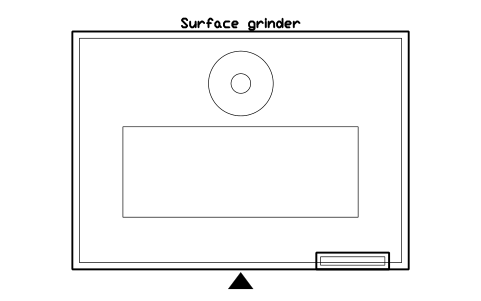

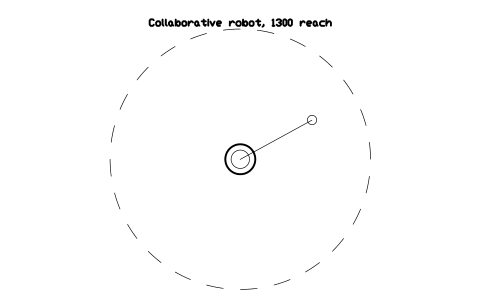

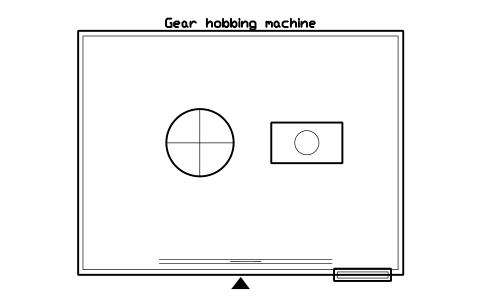

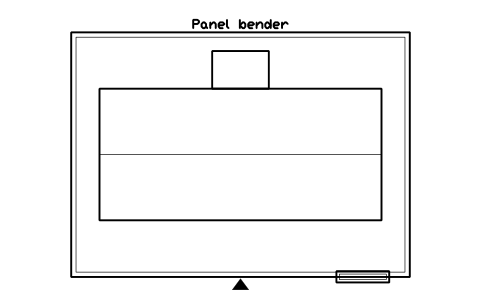

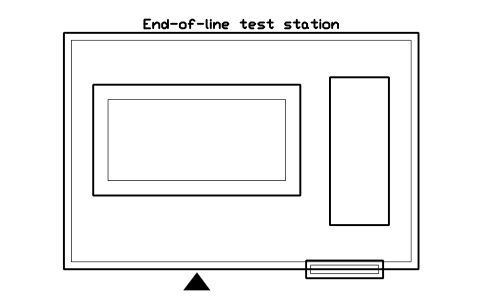

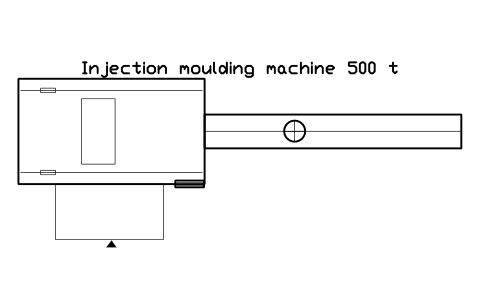

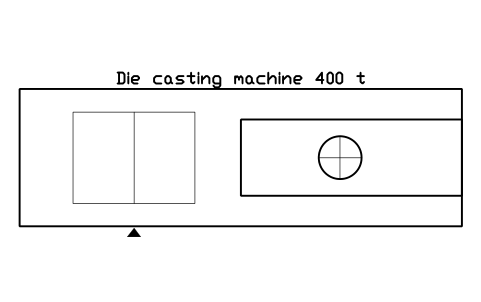

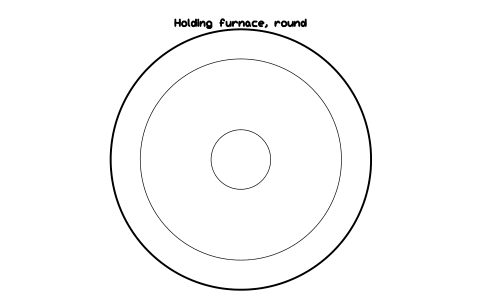

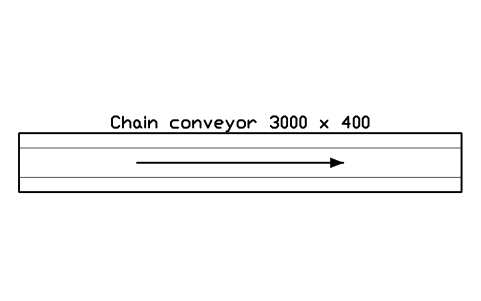

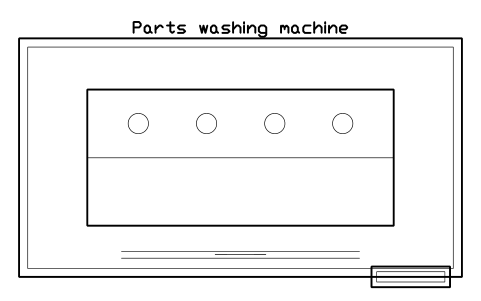

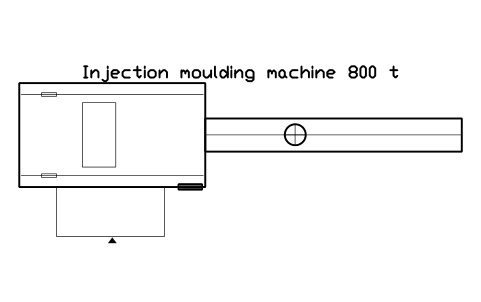

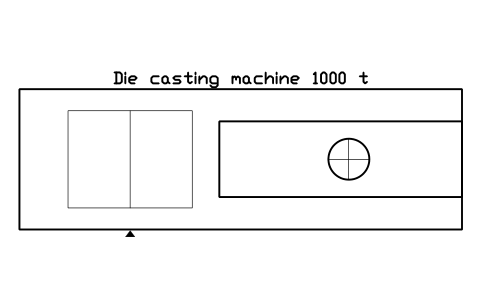

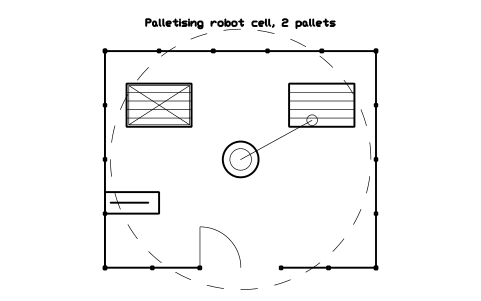

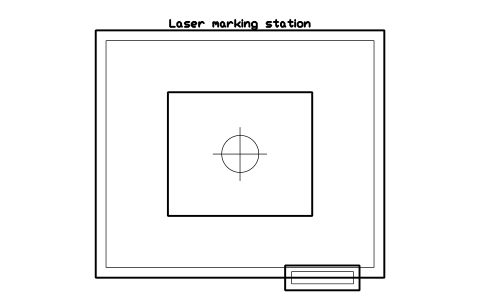

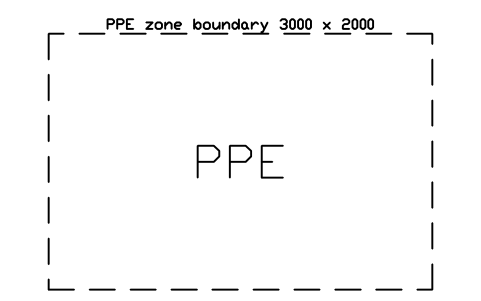

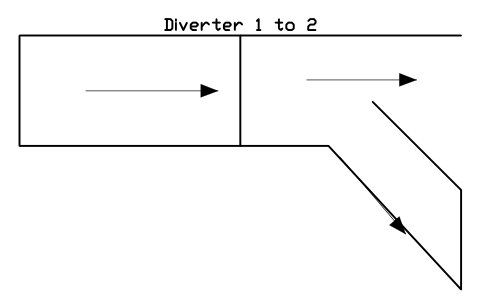

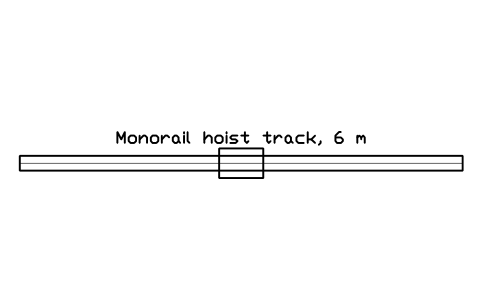

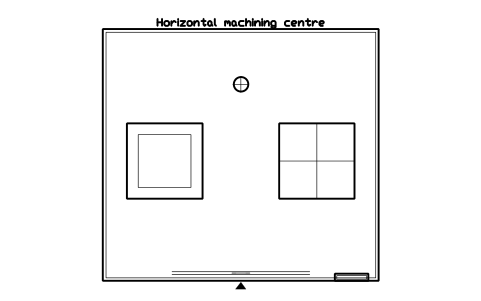

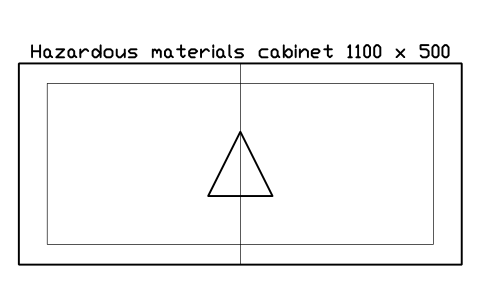

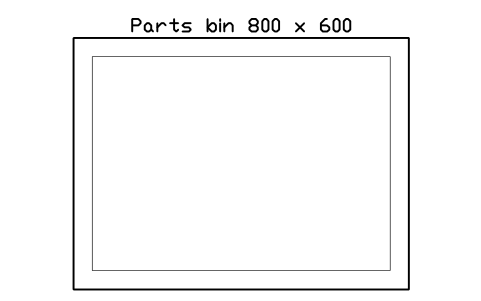

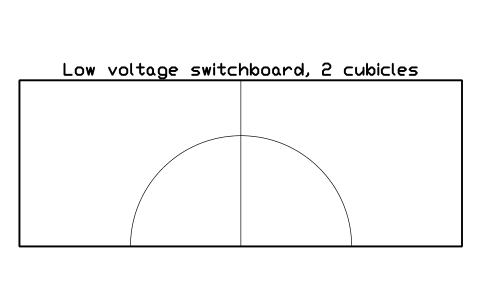

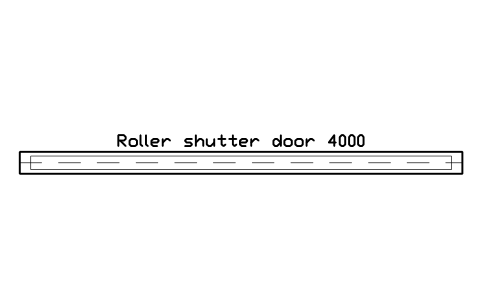

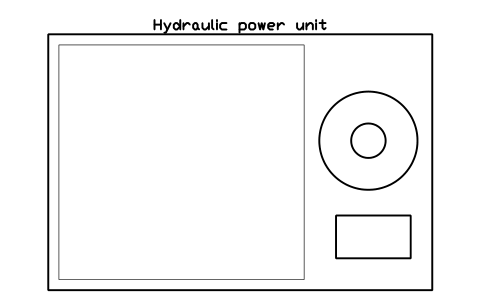

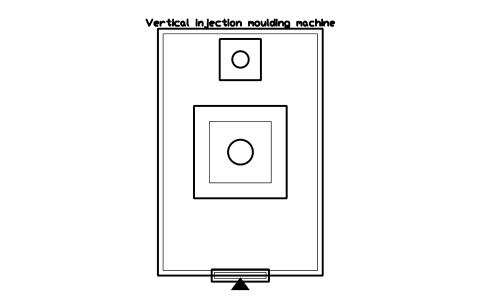

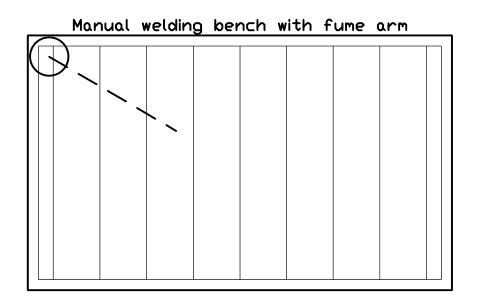

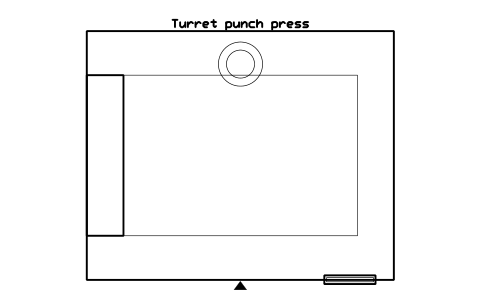

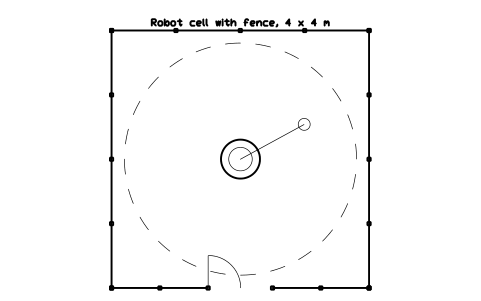

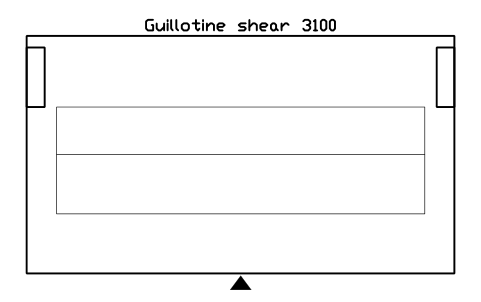

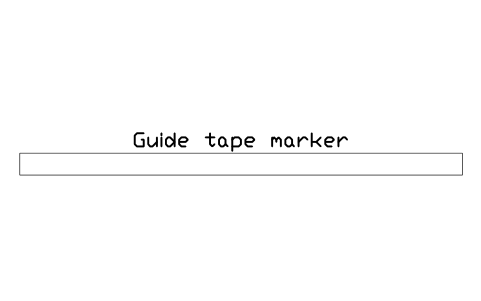

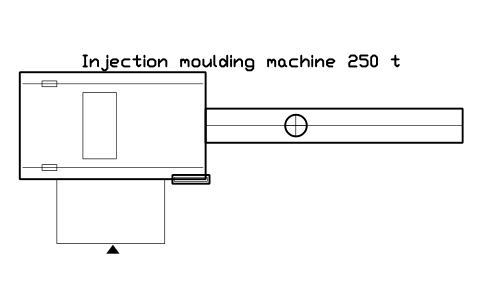

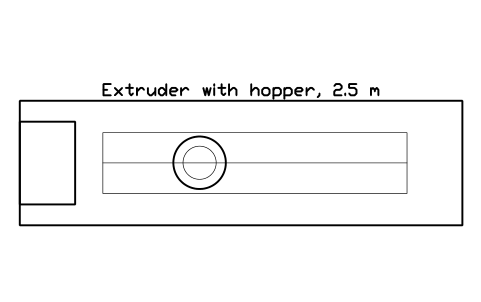

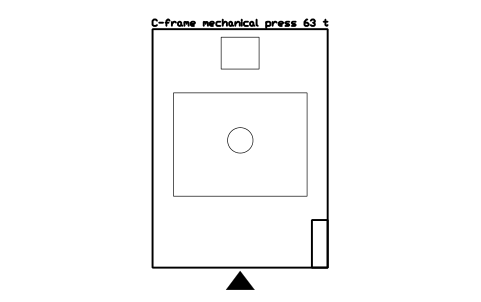

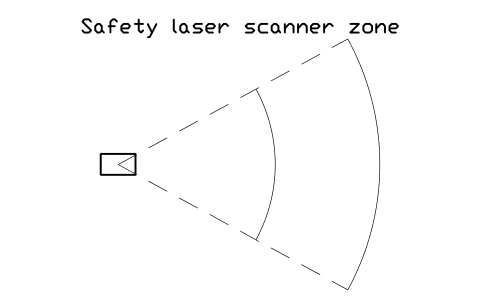

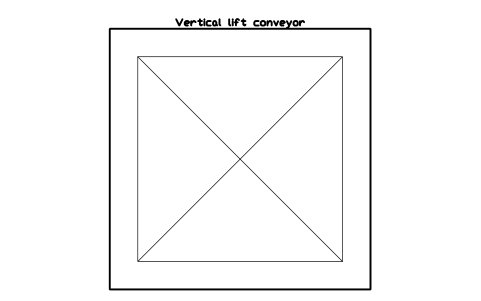

201 bloques en planta para distribuciones de fábricas, talleres y líneas de producción a tamaño real en milímetros: máquinas herramienta (tornos CNC y centros de torneado, centros de mecanizado verticales, horizontales, de 5 ejes y de pórtico, tornos y fresadoras manuales, taladros, rectificadoras planas, cilíndricas y sin centros, electroerosión por hilo y por penetración, sierras, talladoras de engranajes, máquinas de fabricación aditiva de metal), prensas y chapa (plegadoras, cizallas, corte láser, punzonadoras de torreta, prensas mecánicas, de montantes rectos e hidráulicas, martillo de forja, curvadoras de chapa, panelizadora), inyección y fundición (inyectoras de 80 a 1300 t, máquinas verticales y de soplado, extrusora, máquinas de fundición a presión, horno de mantenimiento, carro de cambio de molde), soldadura y montaje (celdas de soldadura robotizadas, mesa y cabina de soldadura, soldadora por puntos, posicionador, mesa de utillajes, puestos de montaje, célula en U, módulos de línea, atornillado, ajuste a presión, pruebas de estanqueidad y de fin de línea, marcado, embalaje, lavado de piezas), robots y celdas (robots de 6 ejes con círculo de alcance, SCARA, delta, cobots, eje lineal, pórtico, celdas de paletizado y de carga de máquina, celdas valladas, puesto de visión), flujo de materiales (transportadores de rodillos, de banda, de cadena y aéreos, curvas, transferencias, desviadores, elevadores, mesas giratorias, buffers, estanterías dinámicas kanban y de cubetas, supermercados de línea, zonas de producto en curso, cubetas, carros, rutas de AGV y de reparto interno), servicios e instalaciones (compresores, depósitos de aire, secadores, enfriadoras, torre de refrigeración, aspiración de polvo y humos, ventiladores, centrales hidráulicas y de taladrina, cuadros eléctricos, transformador, CCM, canalización prefabricada, tomas de energía, aire y agua, canal de drenaje, foso de cimentación), equipos de taller (bancos de trabajo, armarios de herramientas y de almacenaje, estanterías, taquillas, equipos de inspección y medición, contenedores de chatarra, transportador de virutas), seguridad y zonificación (vallas y puertas de protección, cortinas de luz, alfombras de seguridad y zonas de escáner láser, paradas de emergencia, lavaojos, puntos contra incendios y de primeros auxilios, punto de reunión, pasillos peatonales, rutas de carretillas, pasos peatonales, zonas de peligro, de EPI y de ruido, espacio de mantenimiento, puertas industriales), elevación (puentes grúa, vía de rodadura, grúas pluma, monorraíl, polipastos, grúa pórtico, elevador de vacío, mesa elevadora), y marcadores de puesto, máquina, línea, celda y zona, retícula de pilares, flechas de flujo, puntos de servicio y paneles de producción.

Versión 1.0 · actualizada el 17 de octubre de 2026

¿Usas AutoCAD 2017 o una versión anterior? Descargar el formato 2010

Libres para usar y modificar en sus propios proyectos, también comerciales. El ZIP contiene un archivo DWG sencillo en formato AutoCAD 2018 y un README; sin necesidad de complementos. Se ofrecen tal cual, sin garantía.

Haz clic para ampliar

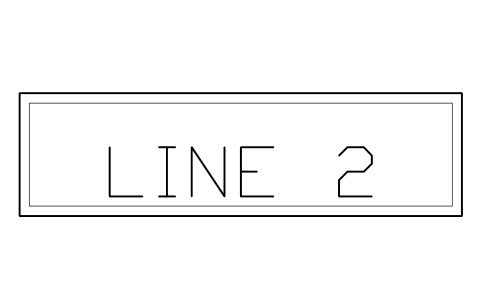

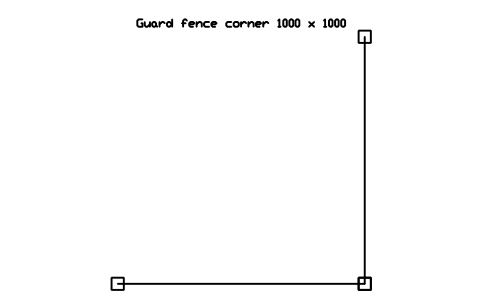

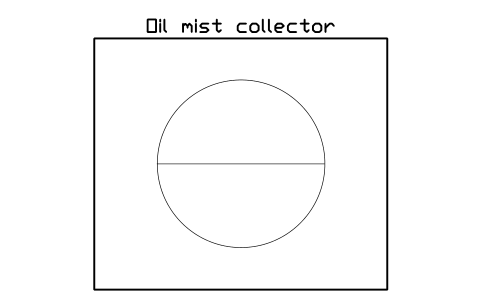

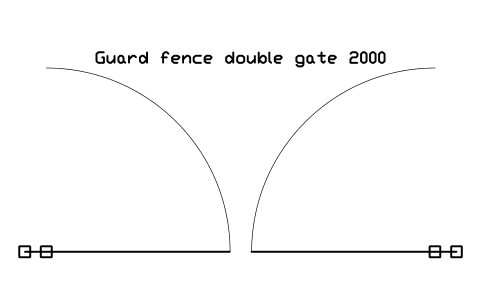

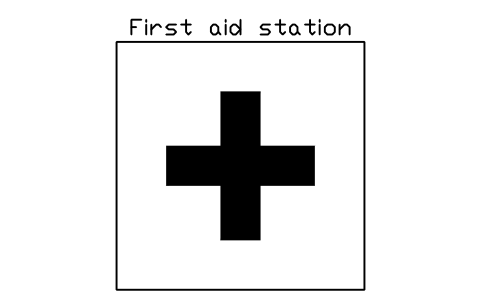

Los 201 símbolos

¿Te falta algún símbolo? Dinos cuál. Pedir un símbolo
