Bloques gratuitos de distribución hospitalaria para AutoCAD (DWG): camas, quirófano, imagen, planta, laboratorio, tomas de gas

Sobre las medidas

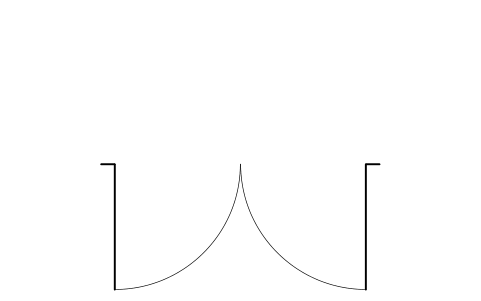

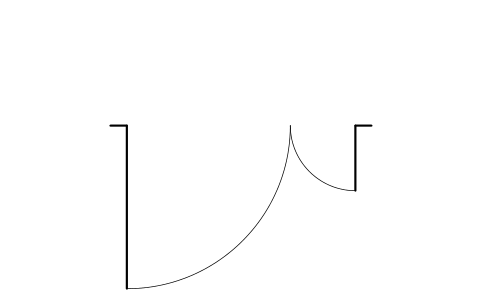

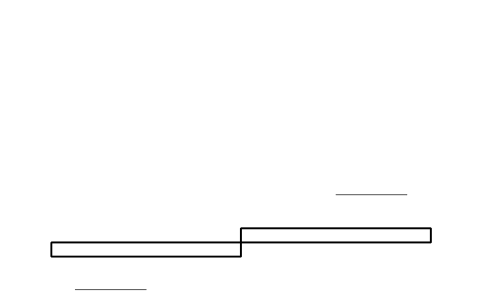

La distribución hospitalaria se rige por guías nacionales y fichas de datos de sala, no por una norma de dibujo, así que los bloques usan medidas típicas de las clases de equipos más comunes: una cama de hospitalización de 2100 x 950 mm, una mesa de operaciones de 2000 x 550 mm, una RM de 1,5 T con línea de 0,5 mT, puertas de dos hojas de 1,8 m y una puerta de camas de 1,4 m. La huella real y el espacio de mantenimiento varían según el producto; tómalos de la hoja de datos del producto que se compre.

Los bloques son dibujos propios, no copias del catálogo de ningún fabricante, y la biblioteca no está certificada. Sirven para disponer salas, contar equipos y comprobar el espacio en el dibujo; no demuestran que una distribución cumpla una guía de construcción hospitalaria, las normas de control de infecciones, la protección radiológica o la protección contra incendios. Los espacios libres, las zonas y la línea de campo marginal tómalos de tus guías y de los datos de los equipos.

Preguntas frecuentes

¿Qué incluye la biblioteca?

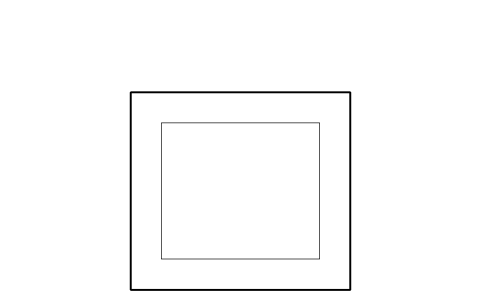

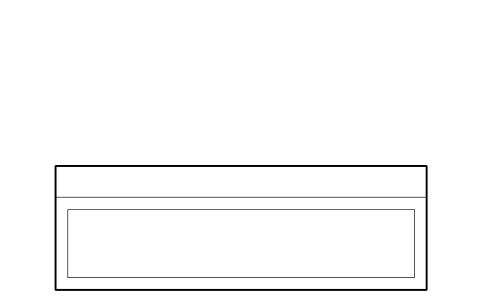

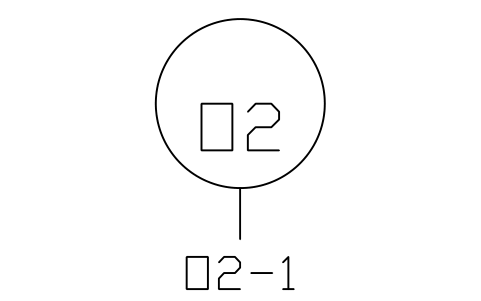

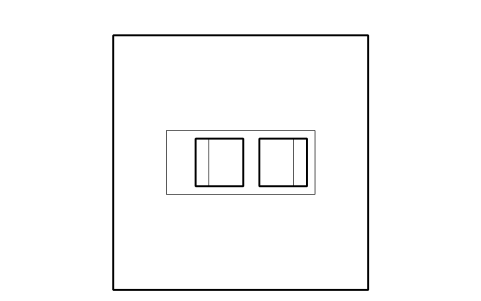

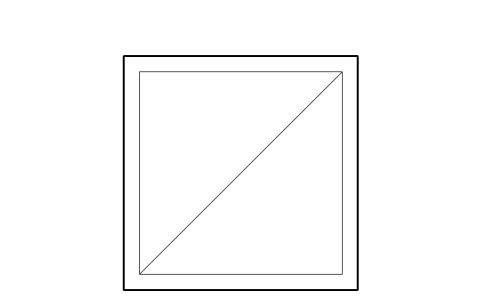

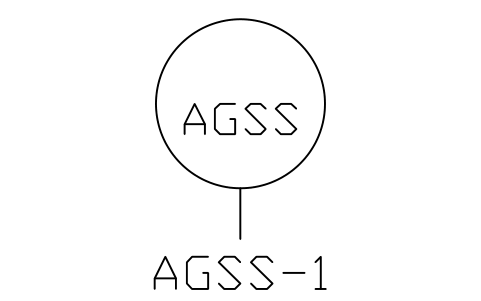

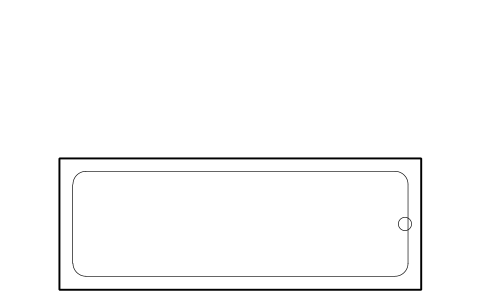

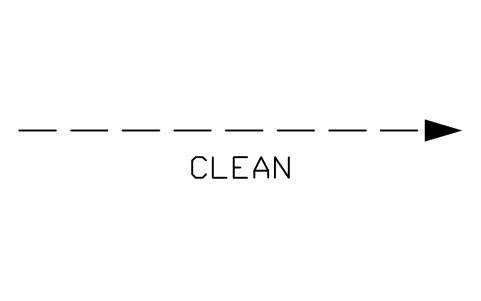

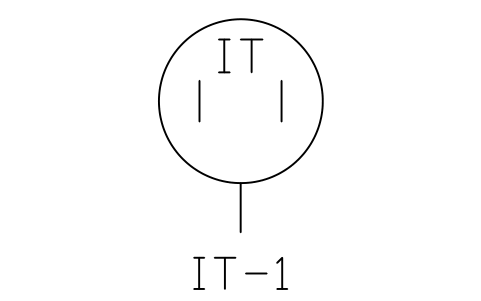

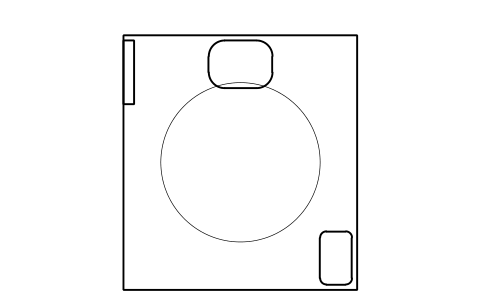

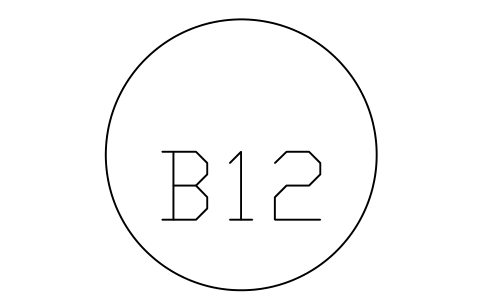

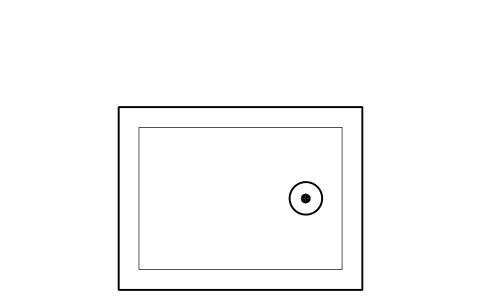

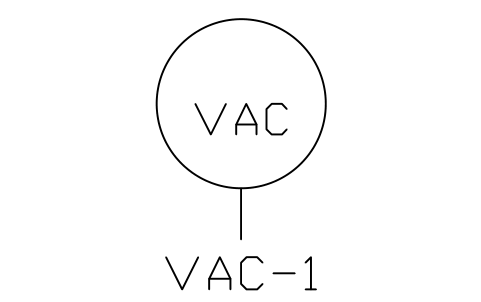

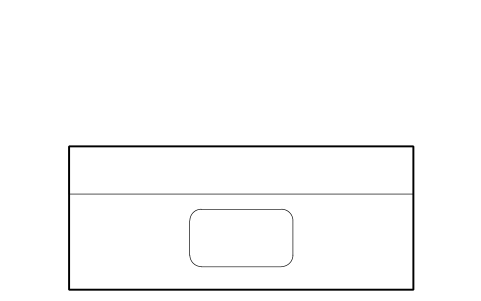

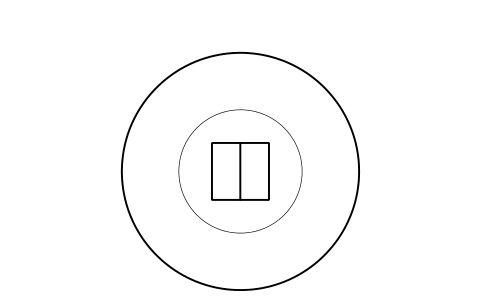

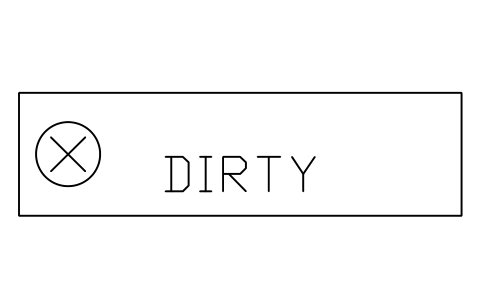

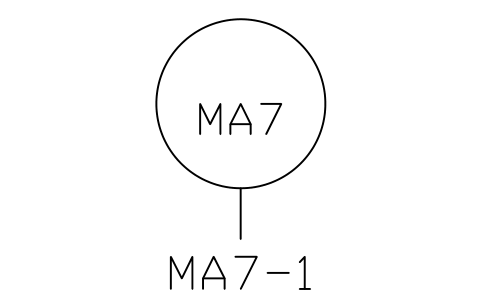

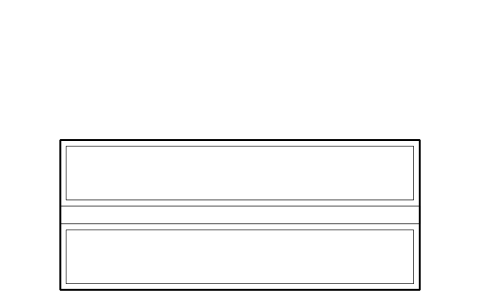

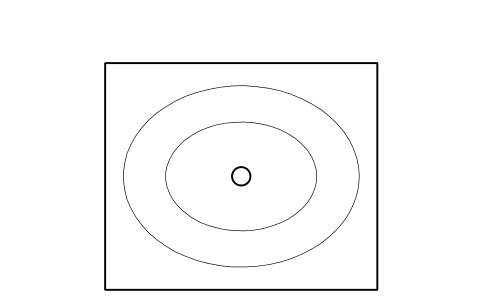

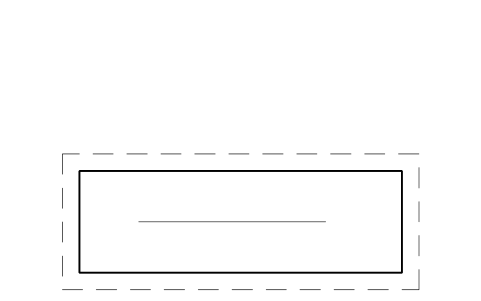

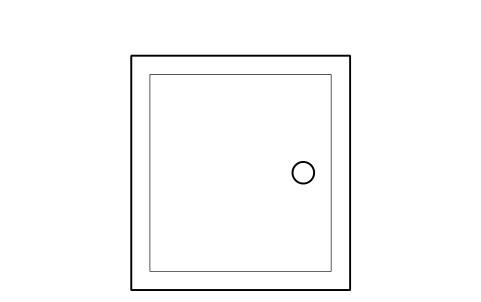

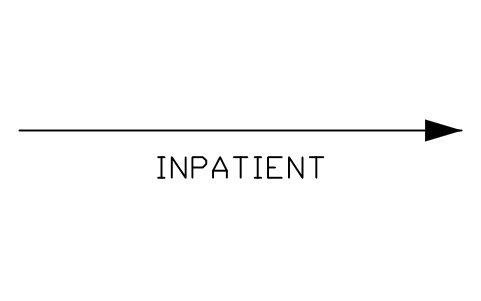

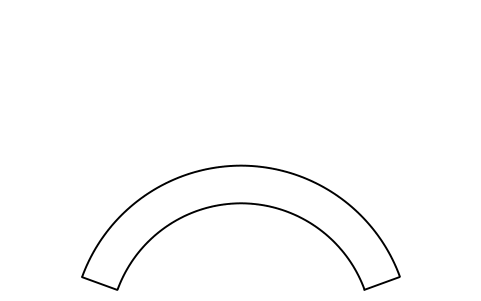

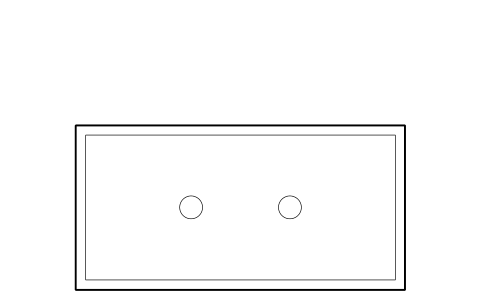

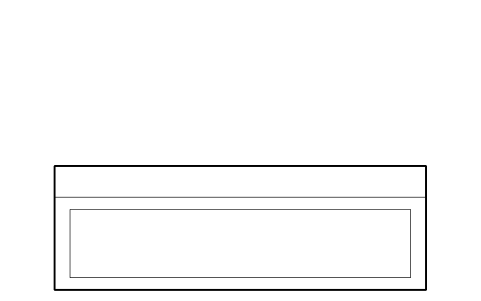

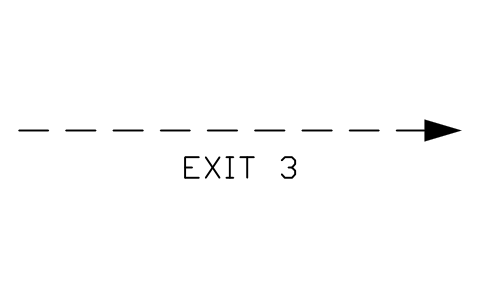

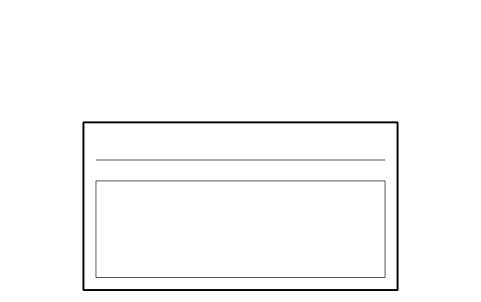

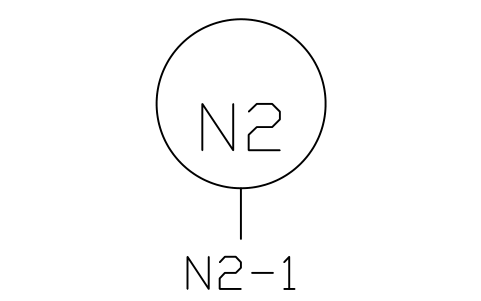

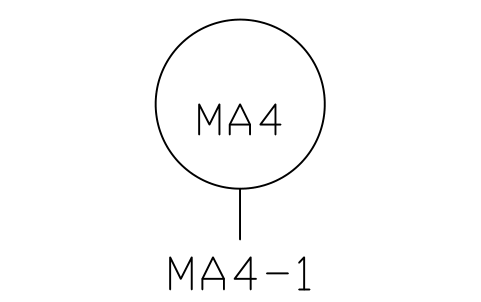

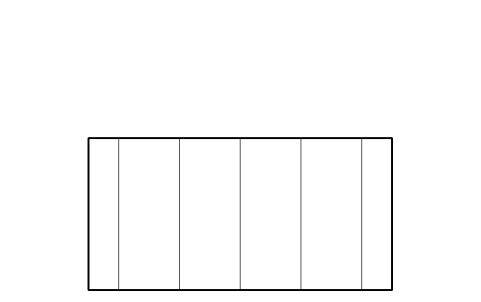

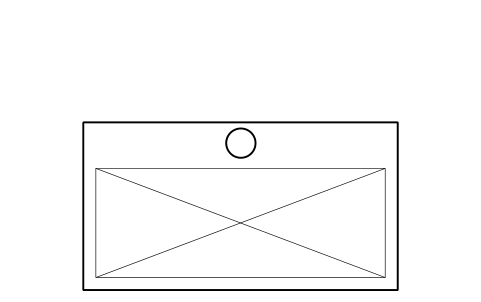

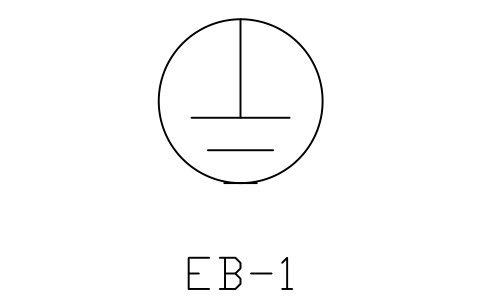

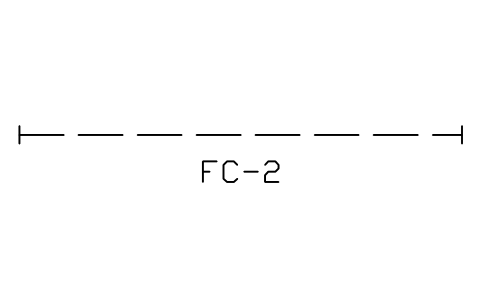

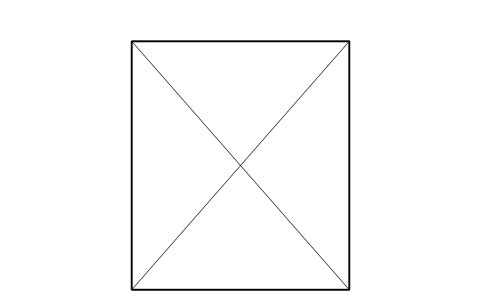

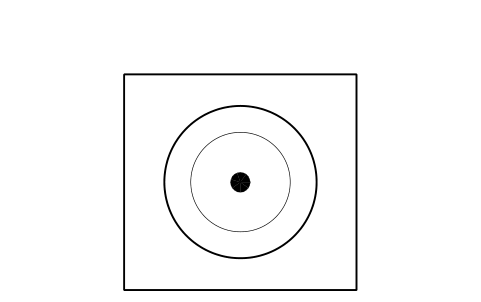

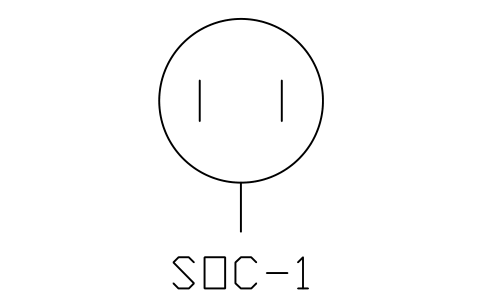

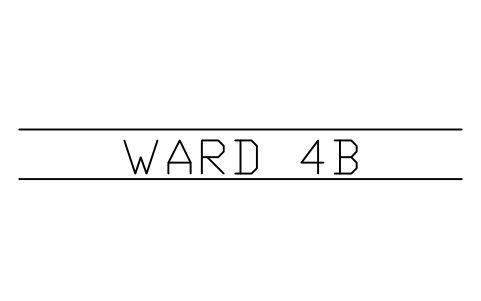

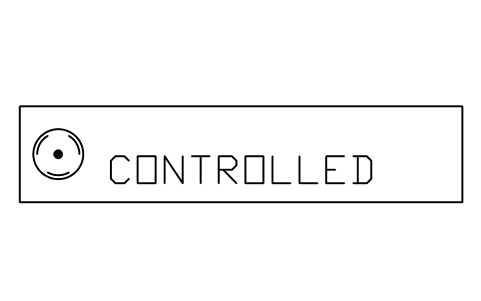

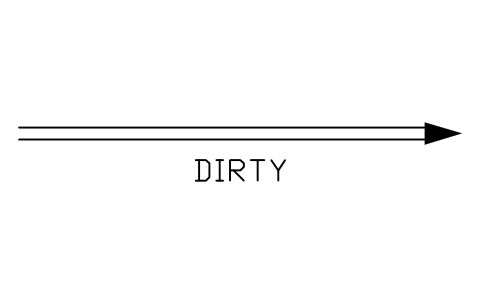

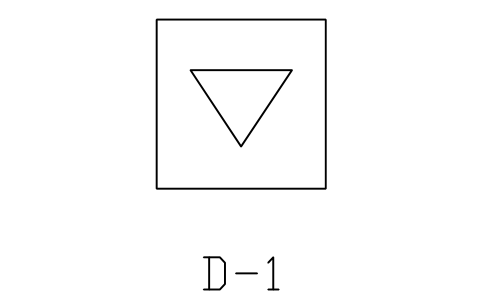

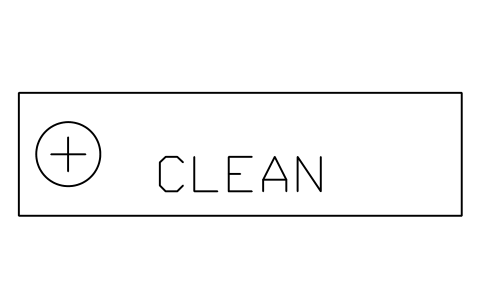

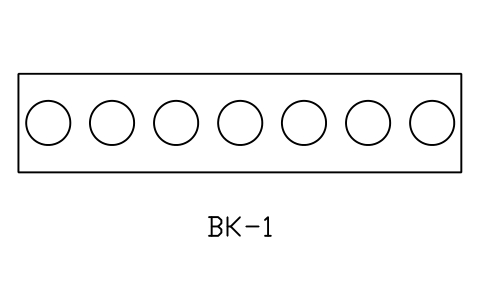

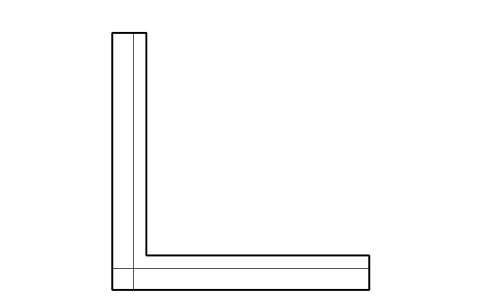

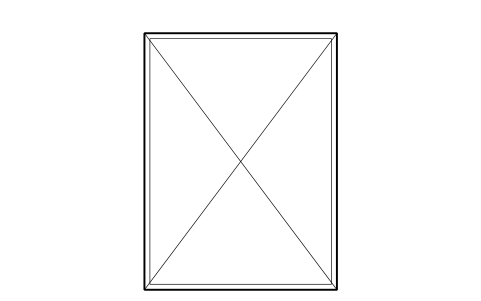

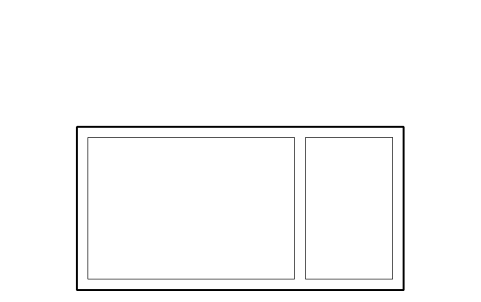

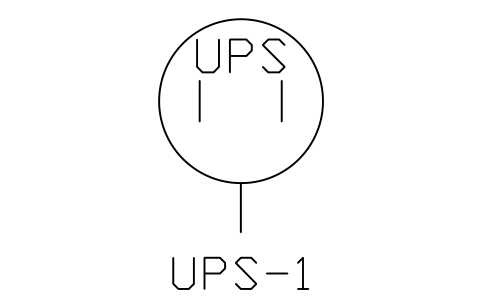

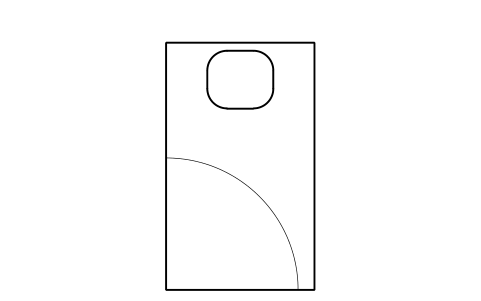

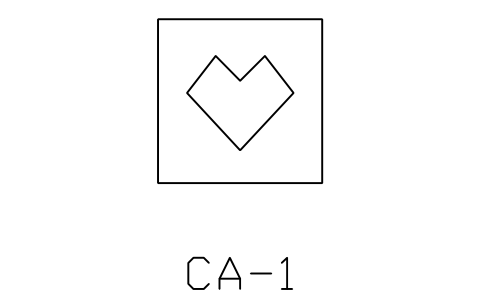

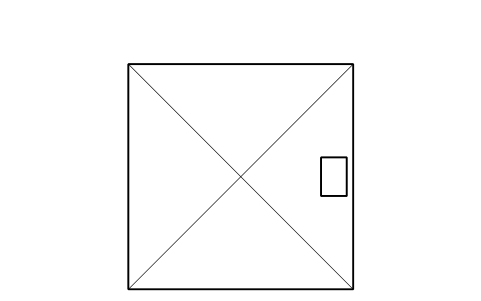

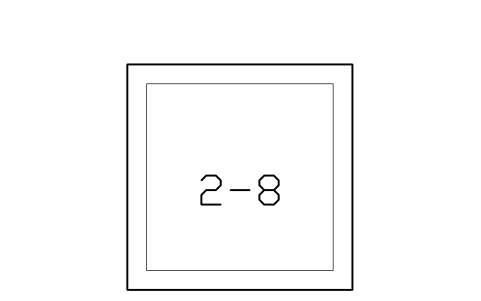

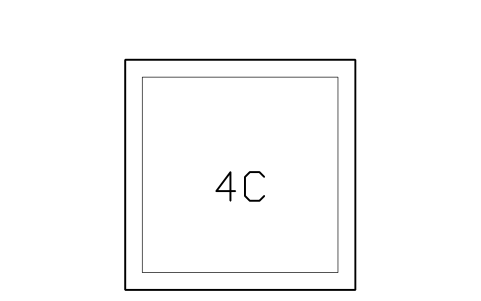

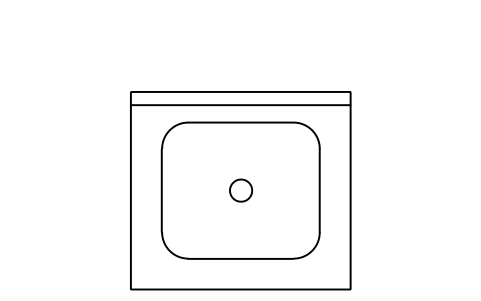

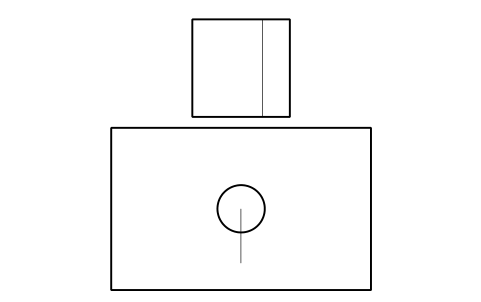

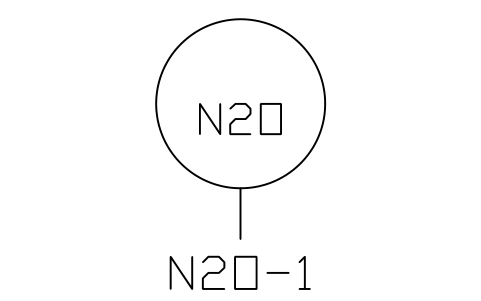

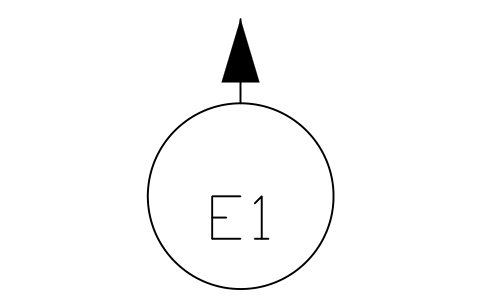

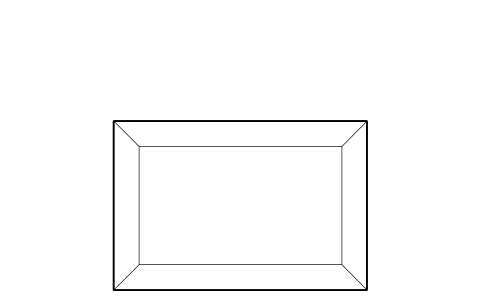

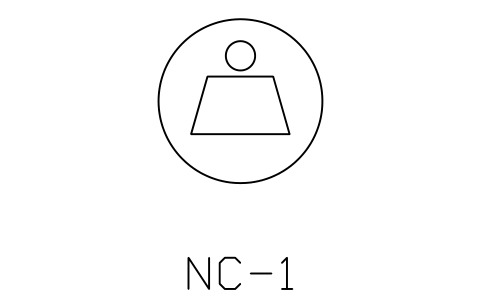

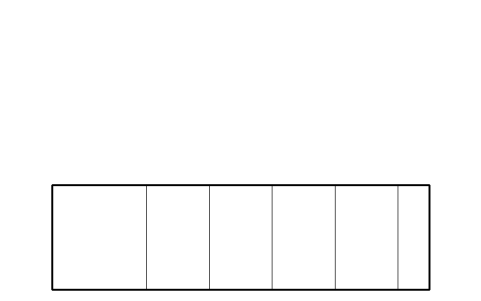

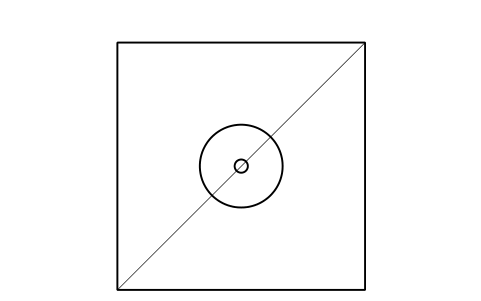

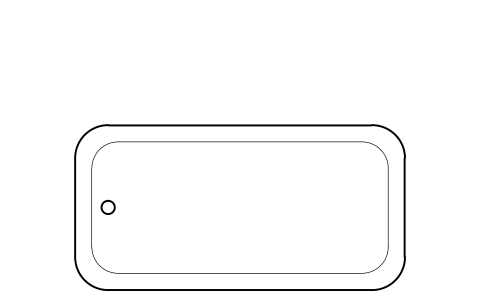

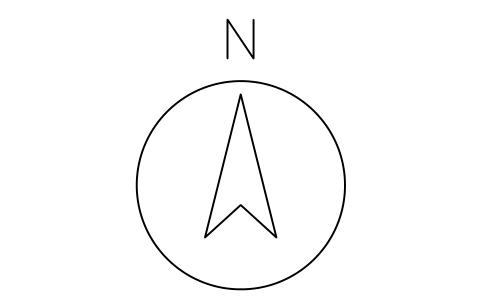

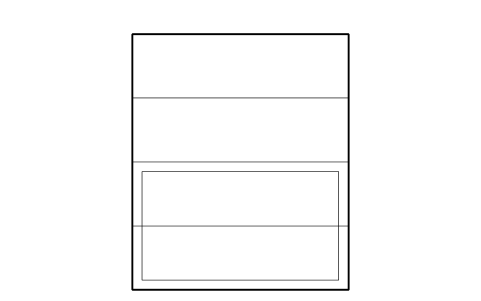

Camas y asientos, exploración y tratamiento, quirófano, planta y cuidados críticos, imagen y diagnóstico, laboratorio y farmacia, recepción y apoyo, gases medicinales y servicios, y marcadores de distribución. La página de arriba lista cada grupo con su cantidad.

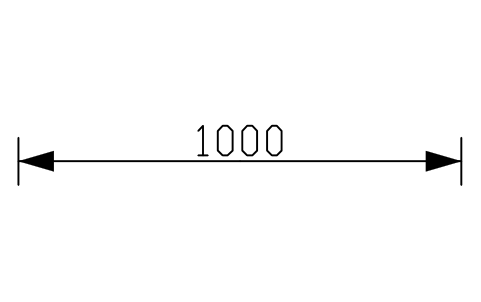

¿Puedo mostrar el espacio libre alrededor de una cama o de un equipo?

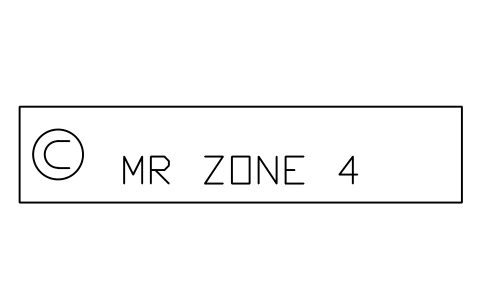

Sí. Los bloques de puesto de cama traen la zona de espacio libre como contorno de trazos, la mesa de operaciones su zona estéril y los bloques de RM la línea de campo marginal. Comprueba los valores con tus guías y los datos de planificación del equipo y ajusta el contorno en tu dibujo.

¿Puedo usar los símbolos en proyectos comerciales?

Sí. Son libres para usar y modificar en sus propios proyectos, también comerciales. Se ofrecen tal cual, sin garantía.

¿Puedo usar los bloques para un listado de equipos?

Sí. Cada bloque lleva los atributos ROOM_NO, MANUFACTURER, MODEL y QTY y los de su clase; al exportar el plano con BlockSync se obtiene un listado con las cantidades contadas en el dibujo. Rellena los atributos al colocar el elemento.

¿Puedo cambiar un símbolo o añadir atributos?

Sí. Abra el DWG, edite un bloque con BEDIT para cambiarlo o añadir atributos y guarde. Para actualizar los dibujos que ya contienen el bloque, ejecute ATTSYNC o sustituya el bloque. Haga antes una copia de seguridad: los valores de los atributos pueden perderse si se usa ATTSYNC sin cuidado.

¿Dónde encuentro un juego completo de estos símbolos para AutoCAD?

AutoCAD solo incluye unos pocos bloques de ejemplo, así que un juego completo de símbolos sale de una biblioteca. Descarga el ZIP de esta página y abre el DWG: cada símbolo es un bloque. Insértalo con INSERT (paleta Bloques, pestaña Bibliotecas, y elige el DWG) o arrástralo desde DesignCenter (ADCENTER). También puedes descargar un solo símbolo por separado.
