Símbolos AutoCAD gratis de fosas sépticas y depuración de aguas residuales in situ (DWG): depósitos, campos de absorción, montículos, secciones

Fosas sépticas y depuración in situ: 176 bloques de AutoCAD (DWG) listos para usar, gratis para descargar y usar en tus proyectos, en un ZIP o símbolo a símbolo.

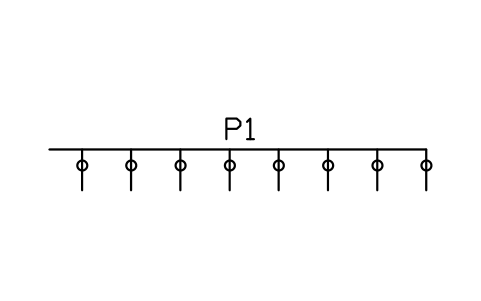

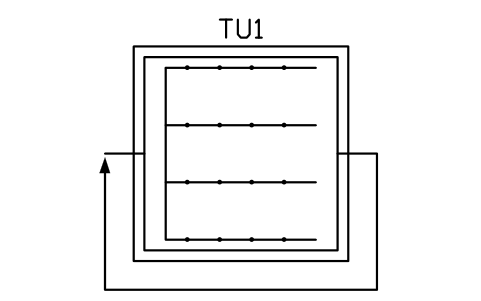

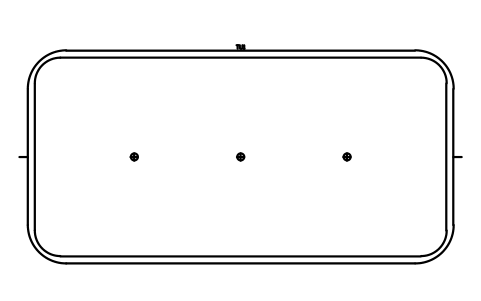

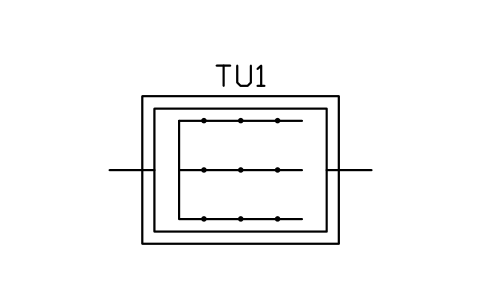

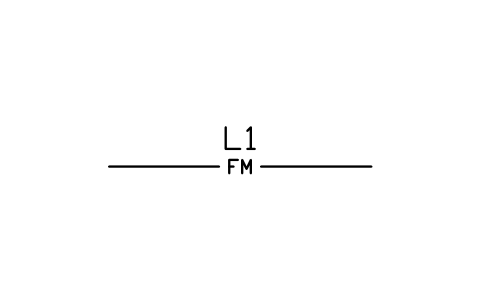

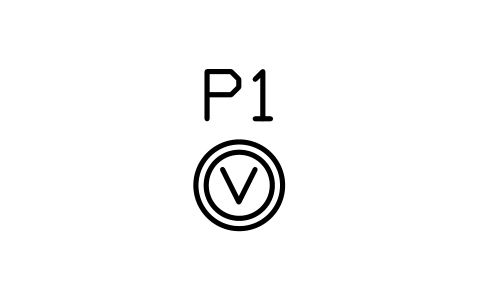

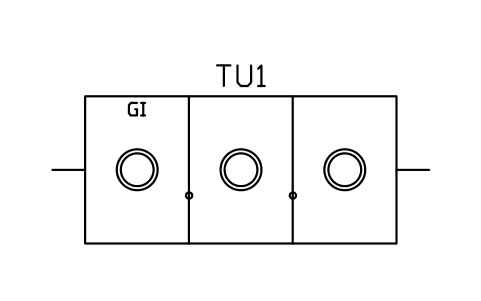

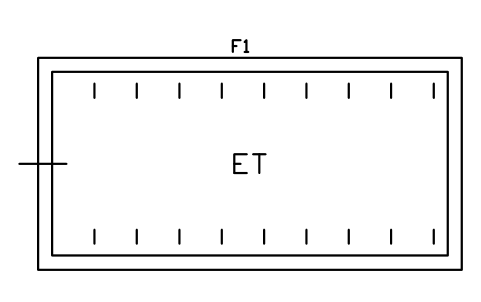

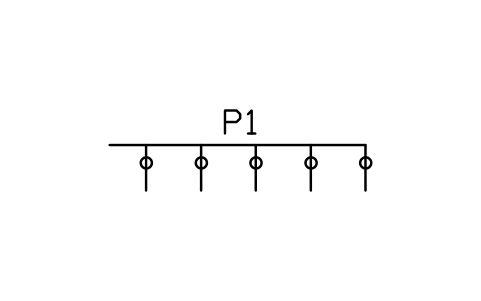

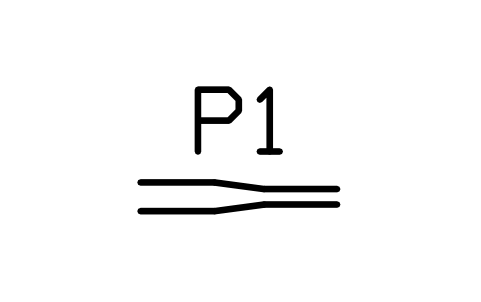

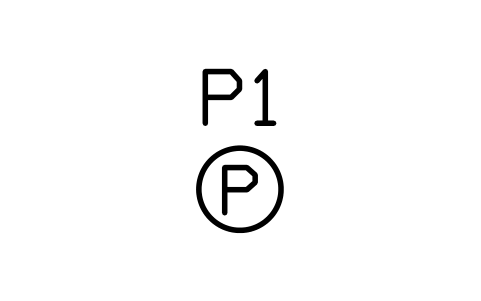

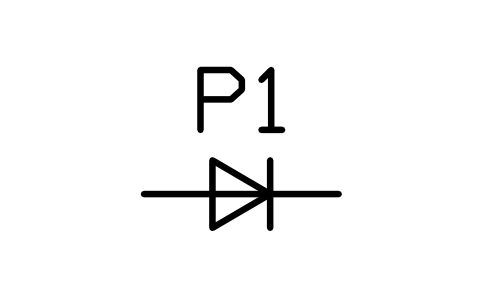

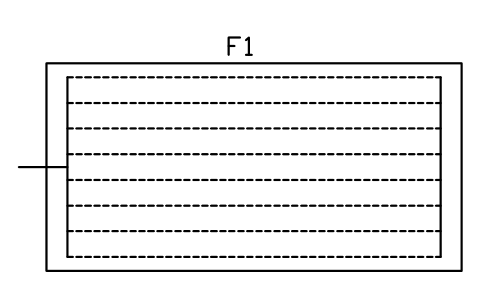

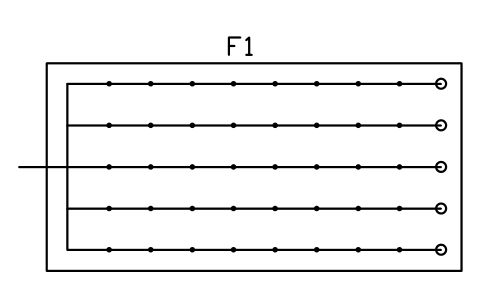

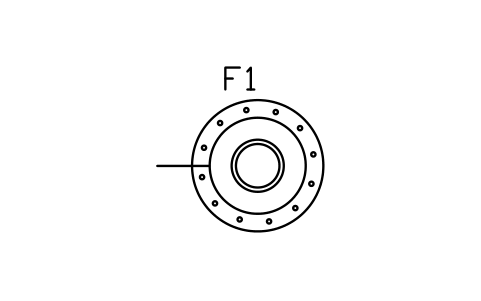

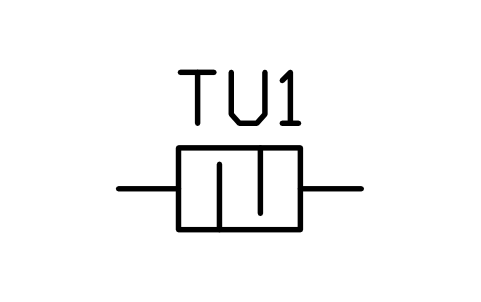

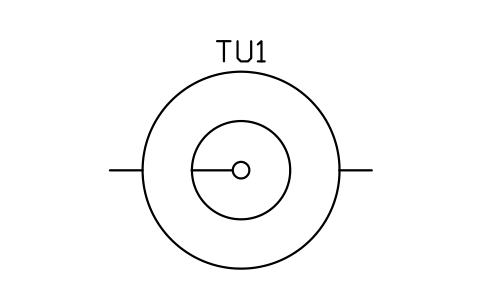

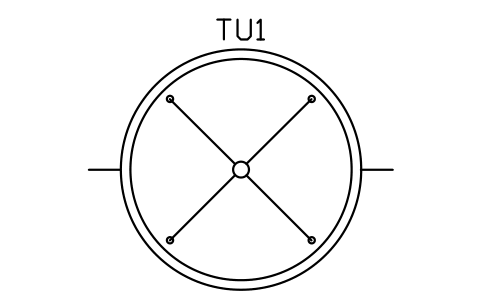

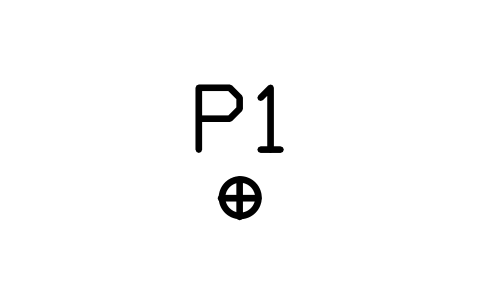

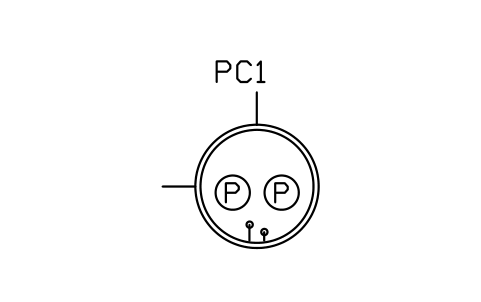

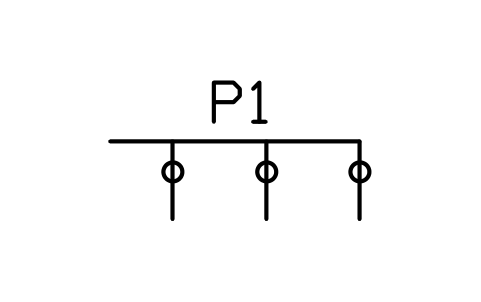

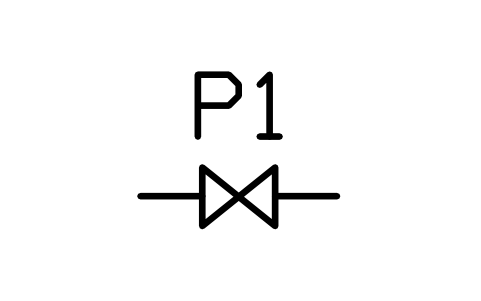

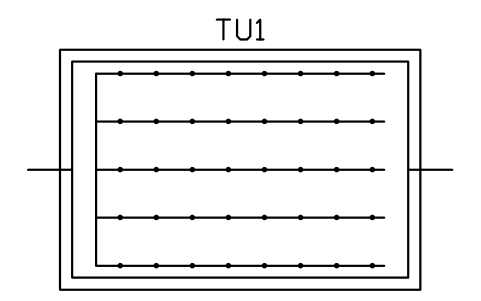

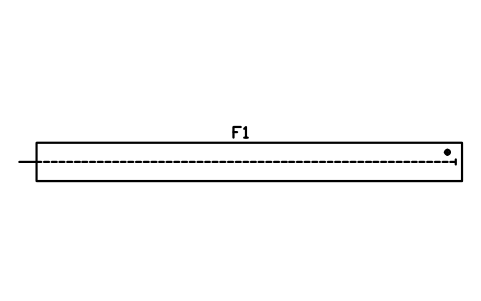

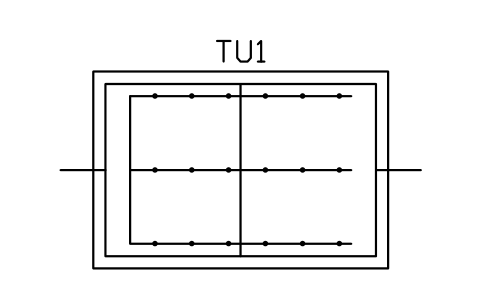

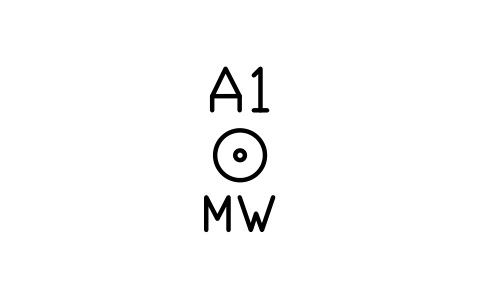

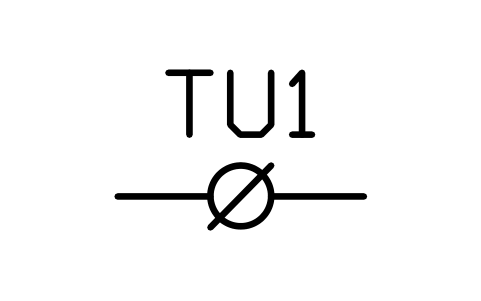

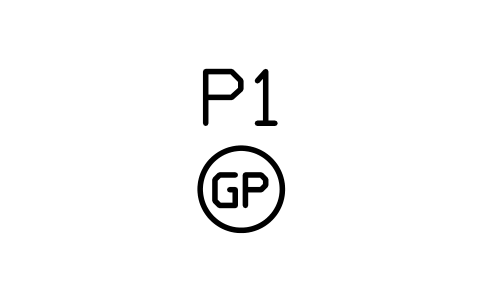

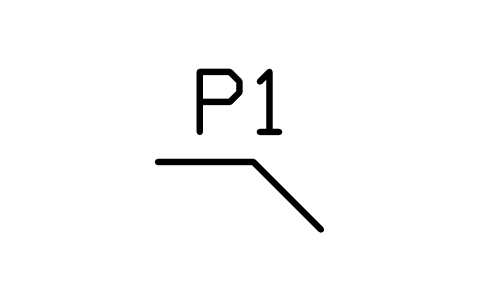

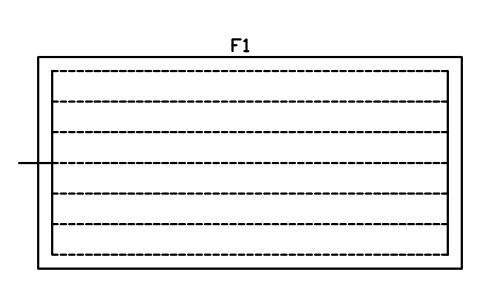

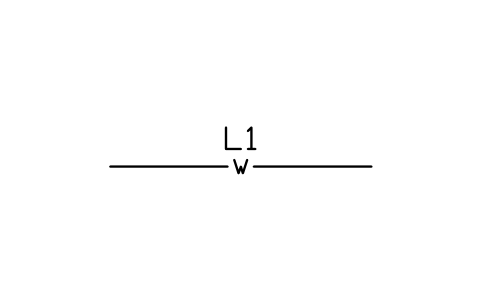

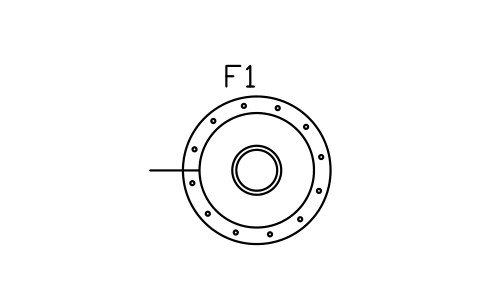

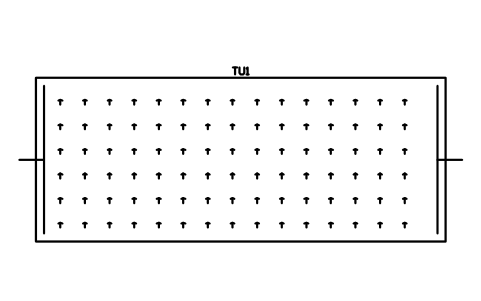

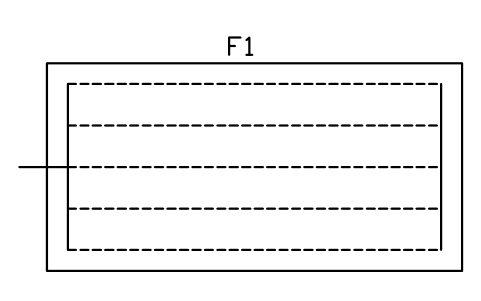

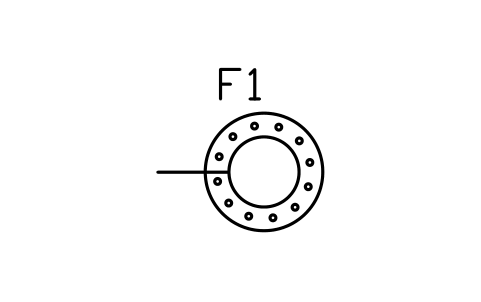

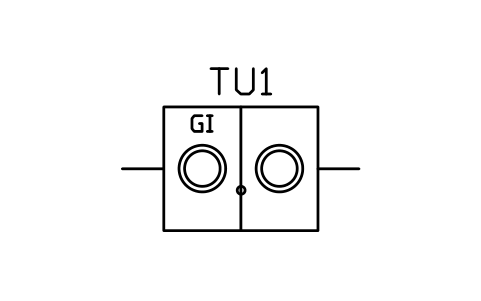

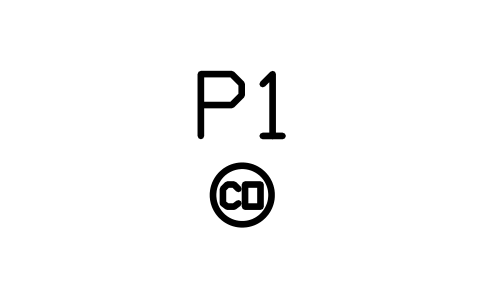

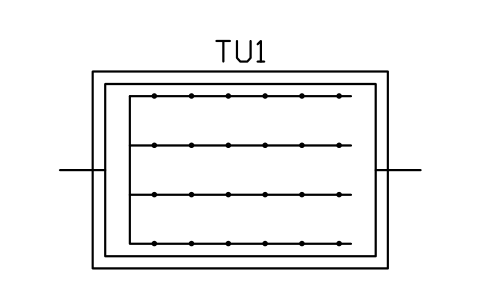

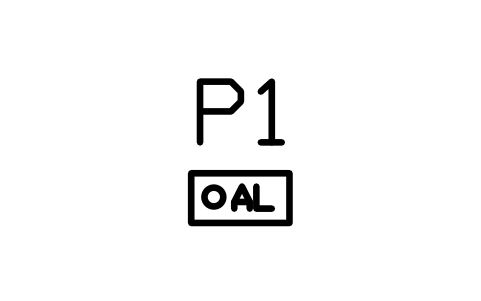

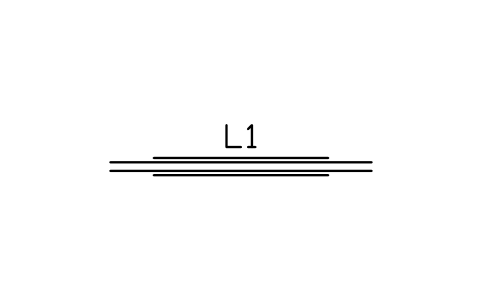

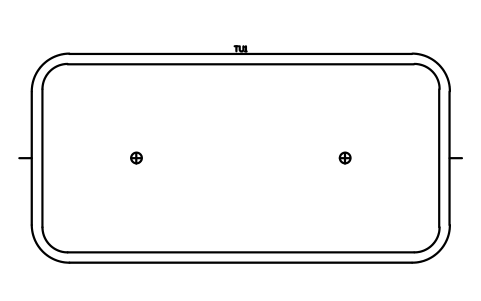

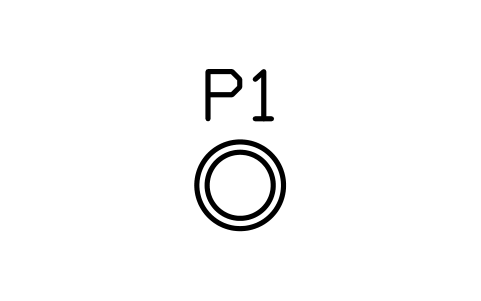

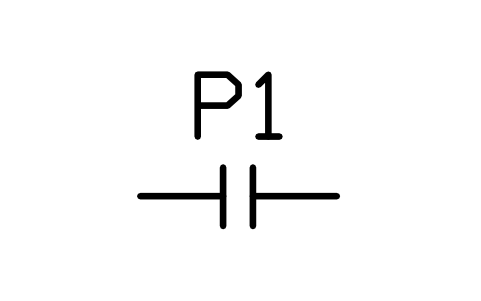

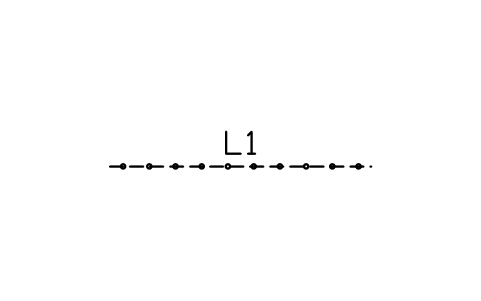

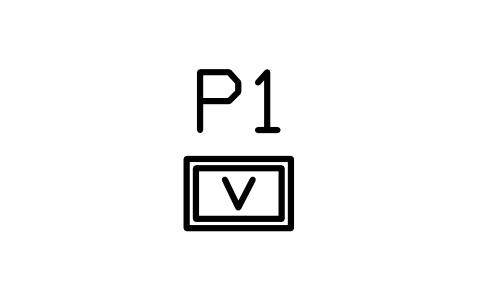

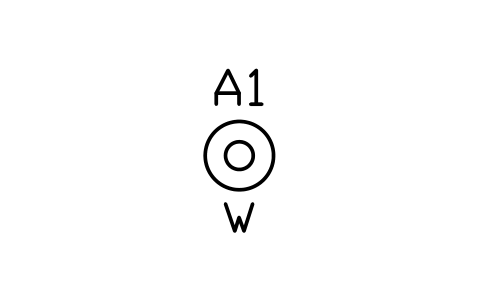

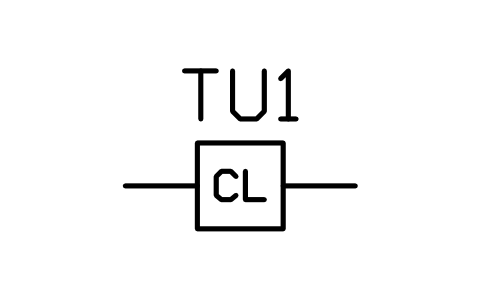

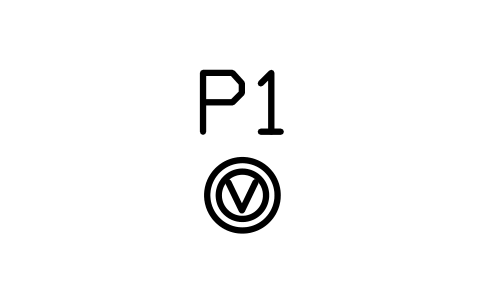

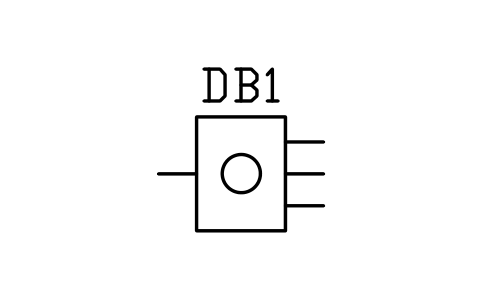

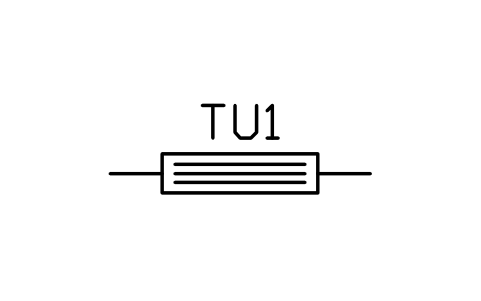

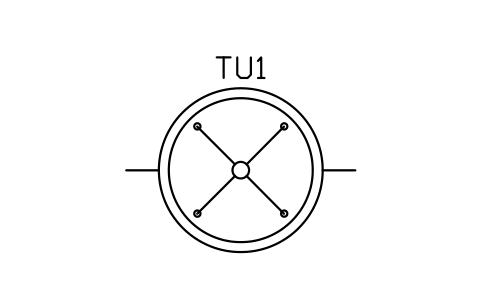

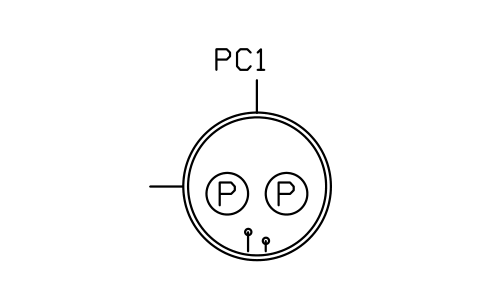

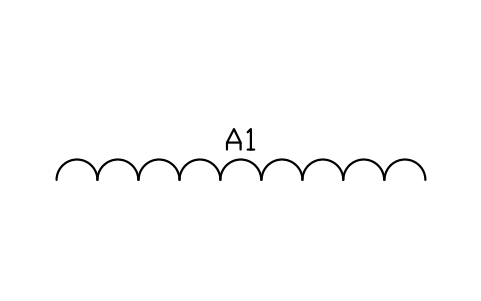

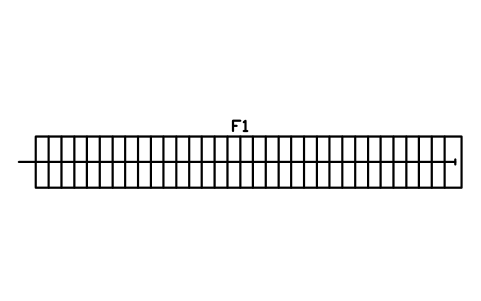

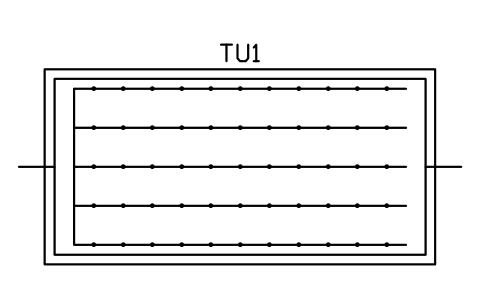

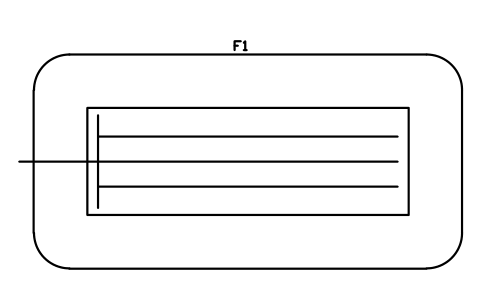

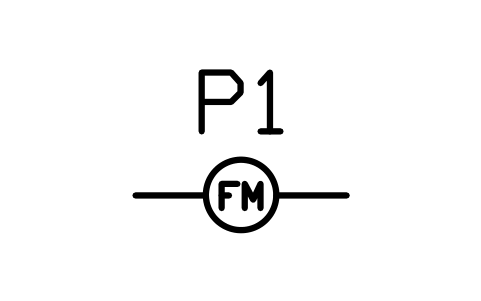

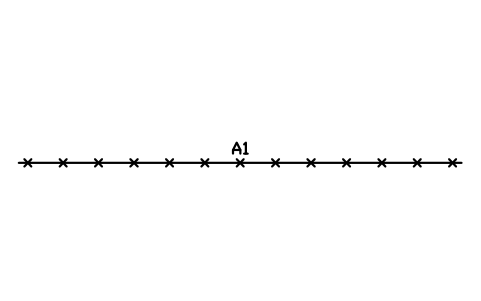

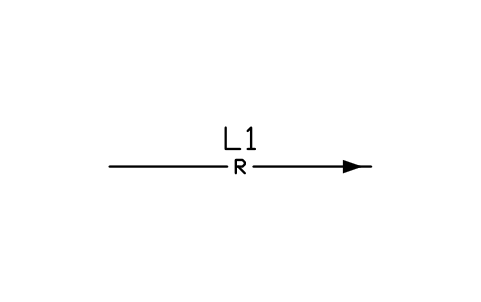

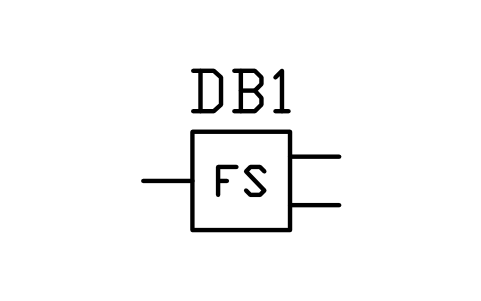

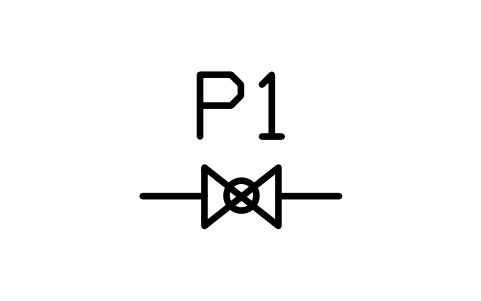

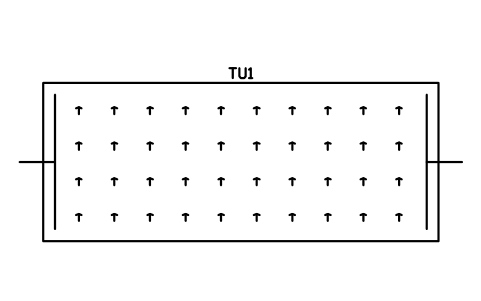

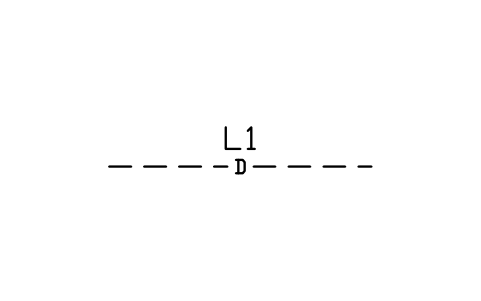

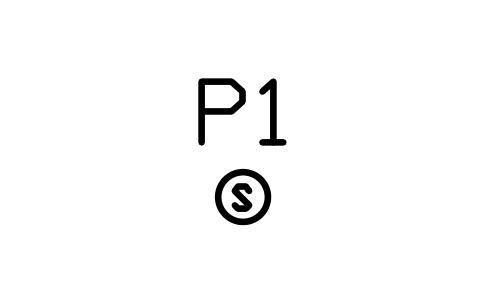

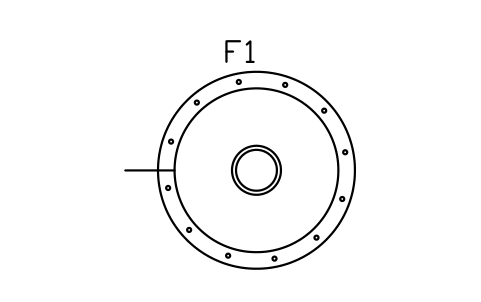

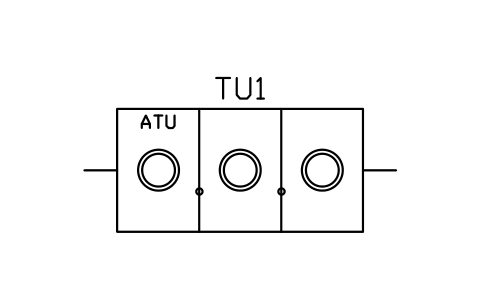

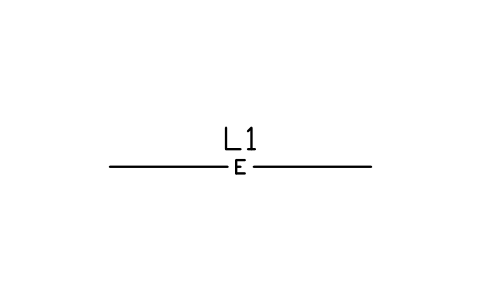

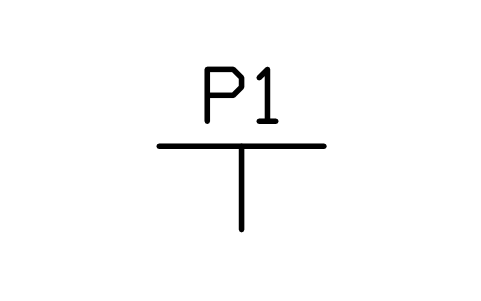

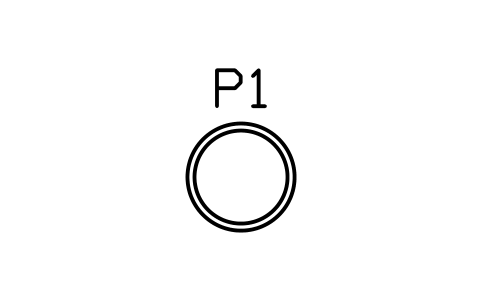

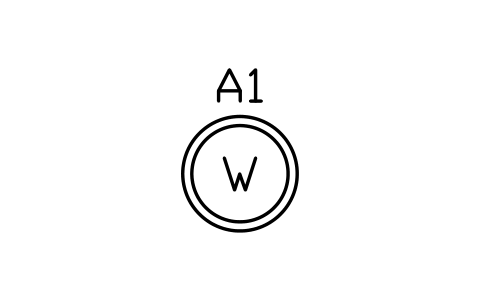

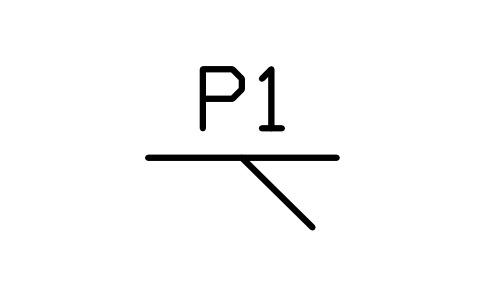

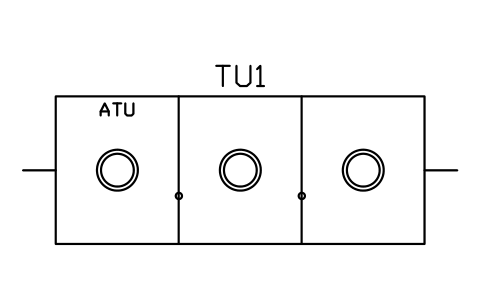

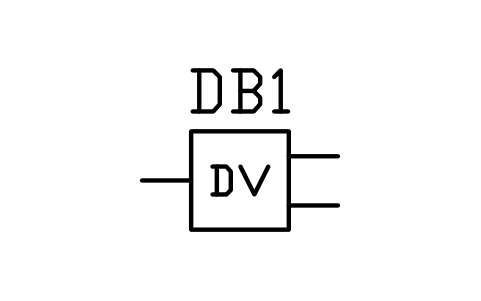

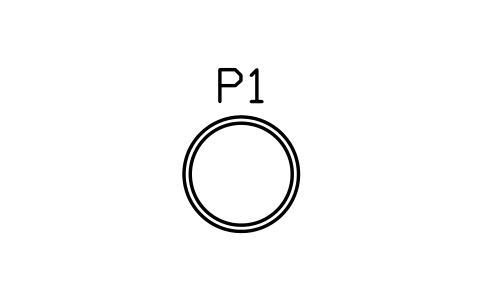

176 bloques a tamaño real en planta y en sección: fosas sépticas de 750 a 2000 gal y de 2000 a 6000 L con uno o dos compartimentos, depósitos circulares, cámaras de bombeo y dosificación, depósitos de retención y estaciones de bombeo; unidades aeróbicas, filtros, desinfección, humedales, lagunas y separadores de grasas; cajas de distribución, de caída y de válvulas, colectores a presión, brocales, bocas, bombas y controles; zanjas de grava, con cámaras y a presión, lechos de absorción y campos por goteo, montículos, lechos a nivel y de evapotranspiración, pozos de infiltración; disposiciones de campo, zonas de reserva, tuberías, accesorios, pozos, marcas de ensayo, líneas de retranqueo y secciones.

Versión 1.0 · actualizada el 30 de octubre de 2026 · Descubre las novedades

Descargar el ZIPVista previa en el navegador

¿Usas AutoCAD 2017 o una versión anterior? Descargar el formato 2010

Derechos de autor: CADXChange. Puede usar y modificar los símbolos libremente en sus propios dibujos y proyectos, también comerciales; la mención de la fuente y un enlace solo hacen falta si los publica. Le pedimos que no redistribuya ni revenda la biblioteca. Cada ZIP contiene un archivo DWG normal en formato AutoCAD 2018 y un README, sin complementos. Se ofrece tal cual, sin garantía. Condiciones de uso de la biblioteca (CXL-1.0)

Bibliotecas de símbolos relacionadas

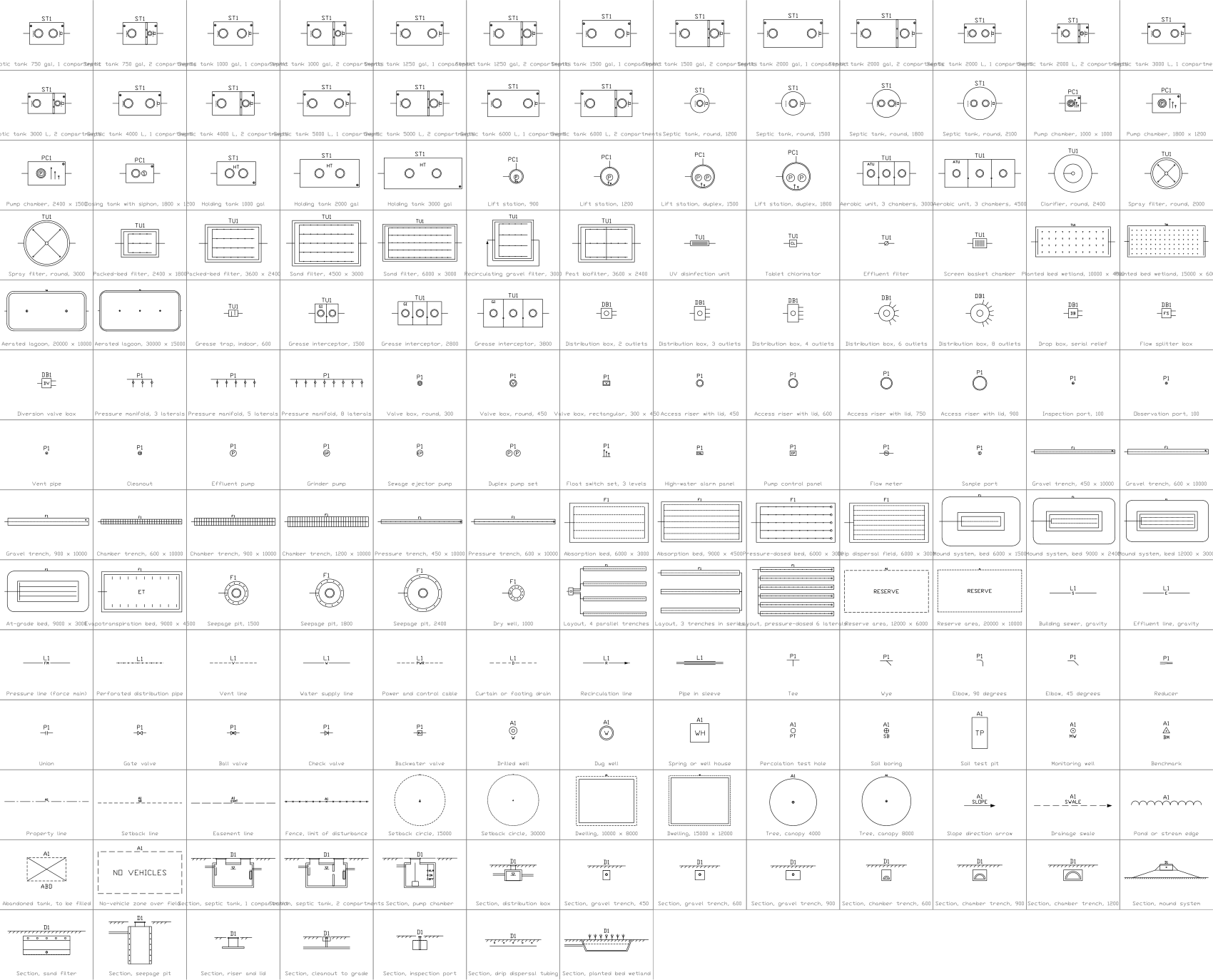

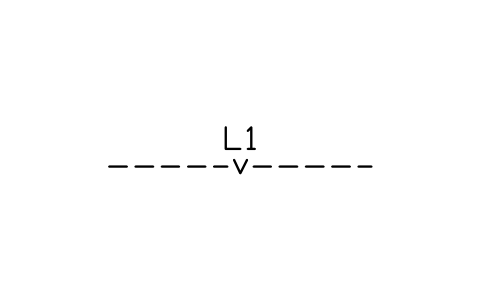

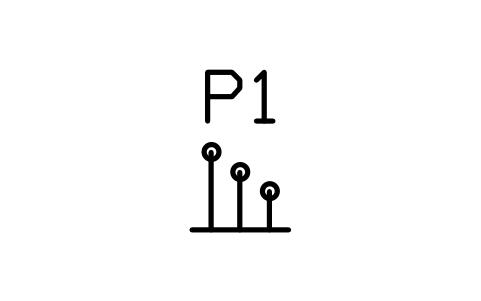

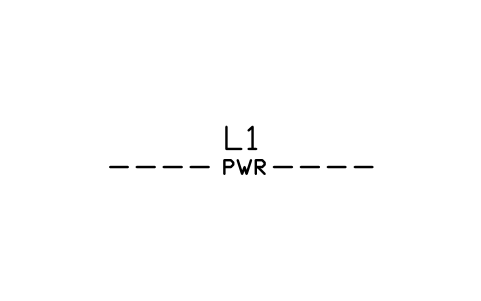

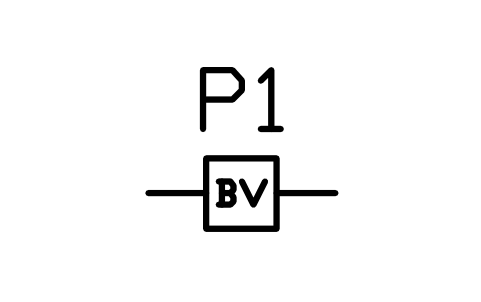

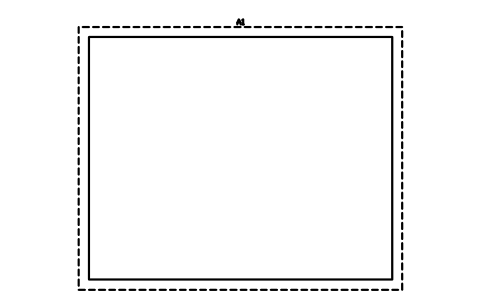

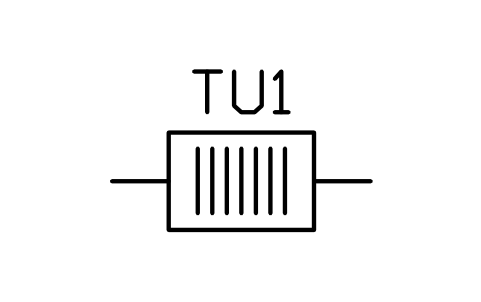

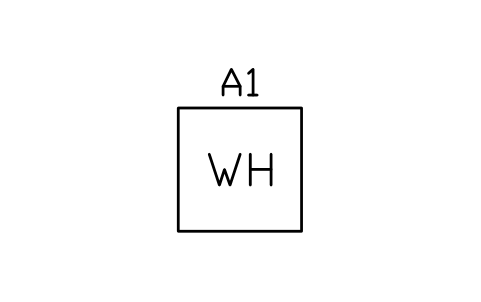

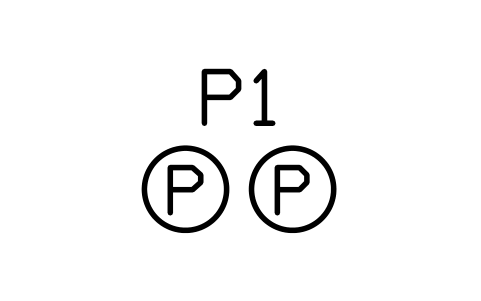

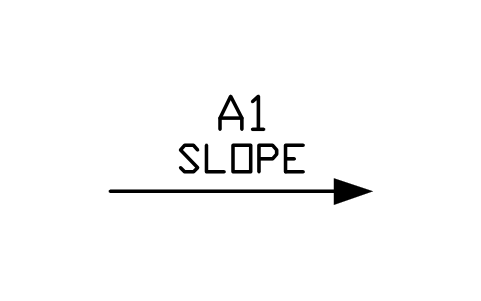

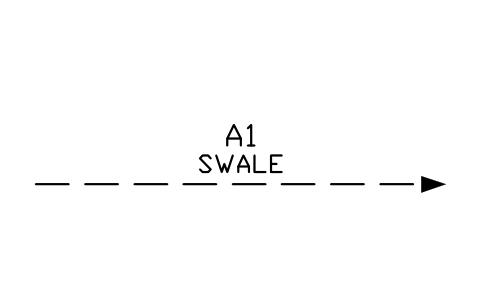

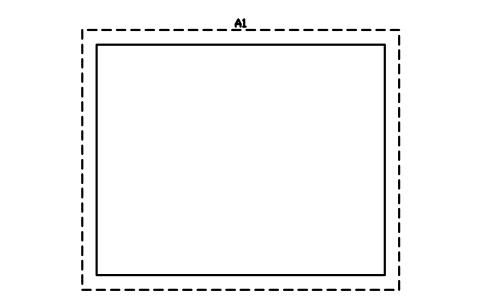

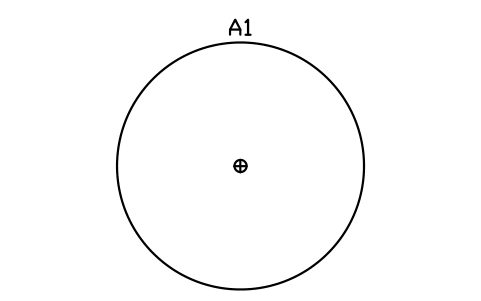

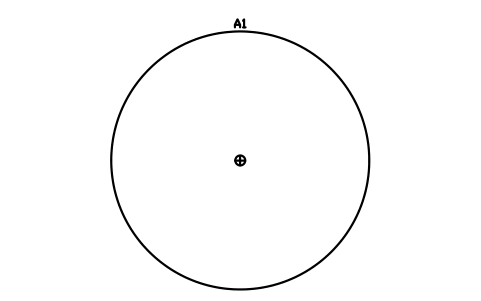

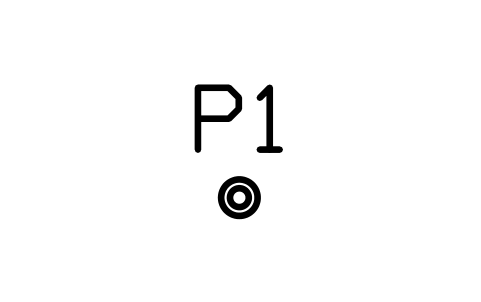

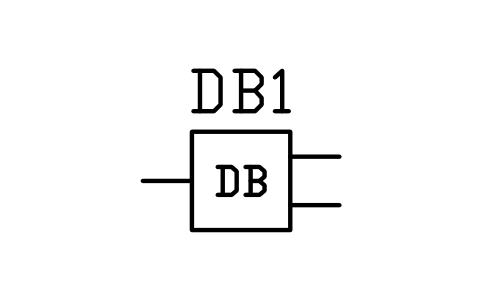

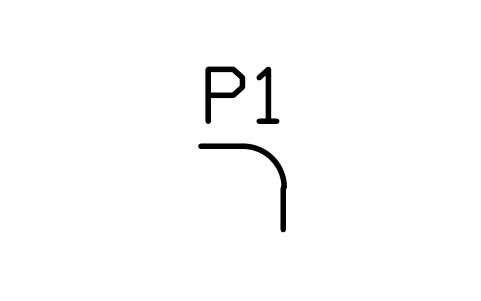

Los 176 símbolos

176 de 176 símbolos

¿Te falta algún símbolo? Dinos cuál.

Atributos para listas de materiales

Cada bloque lleva una etiqueta que puedes numerar y atributos invisibles para las mediciones. Un depósito contiene TANK_TYPE, CAPACITY_GAL, CAPACITY_L, LENGTH_MM, WIDTH_MM, COMPARTMENTS, MATERIAL y las cotas de fondo de entrada y salida; una unidad de tratamiento contiene UNIT_TYPE, SIZE, DESIGN_FLOW_L_D, DESIGN_FLOW_GPD y POWER_W; un campo contiene FIELD_TYPE, SIZE, TRENCH_WIDTH_MM, PIPE_DIAMETER_MM, MEDIA, LOADING_RATE_L_M2_D y AREA_M2.

Cómo usar la biblioteca

  1. Descomprima el archivo y abra el DWG. Copie los símbolos que necesite en su planta, o arrastre los bloques desde el Centro de diseño (ADCENTER).
  2. Los bloques están dibujados a tamaño real en milímetros, 1 unidad de dibujo = 1 mm: un depósito de 1500 x 2500 mide, pues, 1500 x 2500 unidades en el plano. Los tamaños de los depósitos son medidas habituales en planta para la capacidad nominal; los fabricantes difieren, así que revisa la ficha técnica del depósito elegido y modifica el bloque si hace falta.

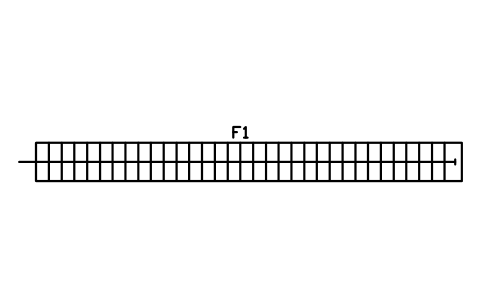

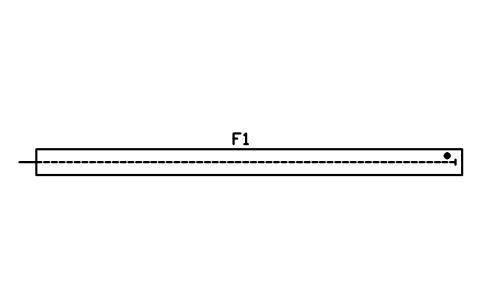

  3. Depósitos, cajas y unidades de tratamiento están centrados en su punto medio y el flujo va de izquierda a derecha: el tubo de entrada está a la izquierda y el de salida a la derecha, ambos en el eje horizontal. Zanjas, lechos y montículos empiezan en la tubería de alimentación: el origen es el inicio de la zanja sobre su eje, así que puedes colocar el bloque donde llega la tubería desde la caja de distribución.

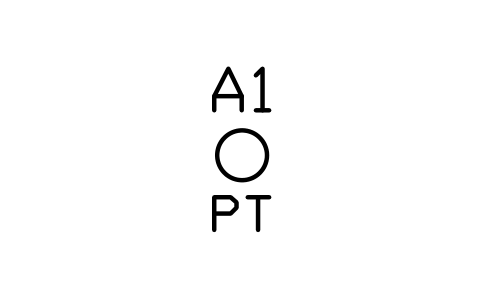

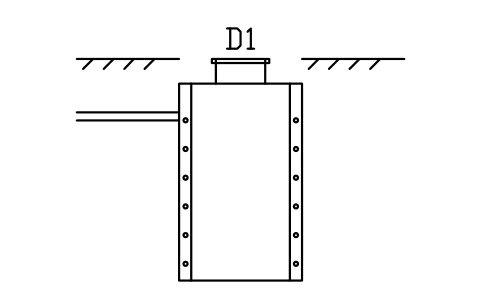

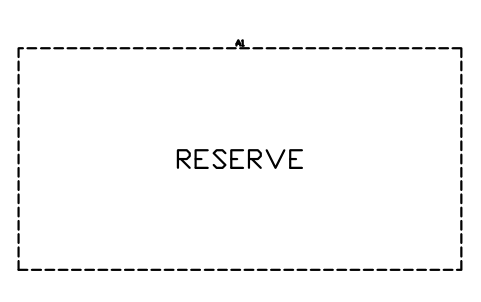

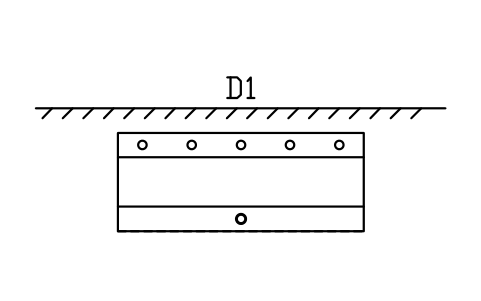

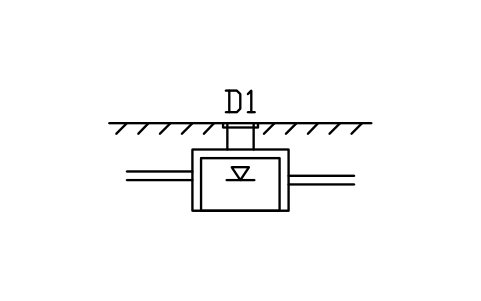

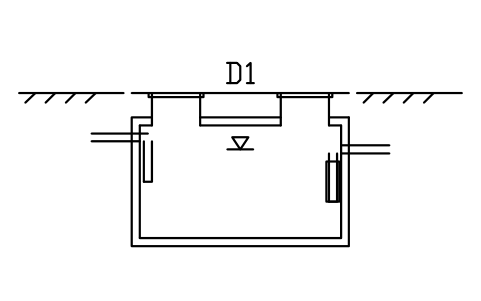

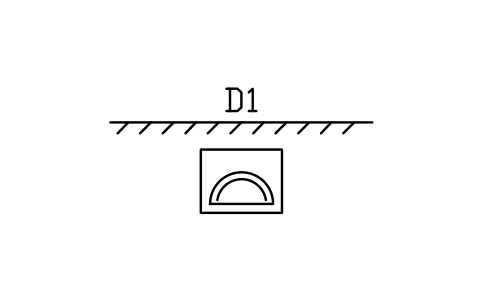

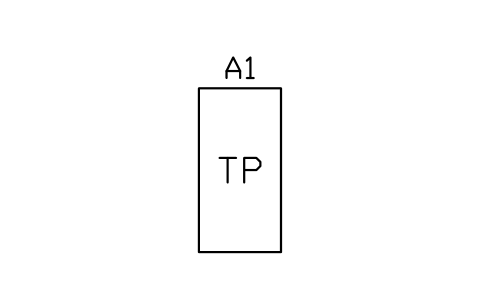

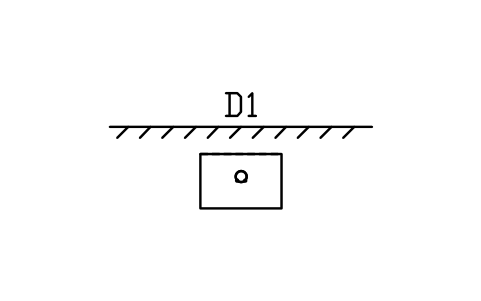

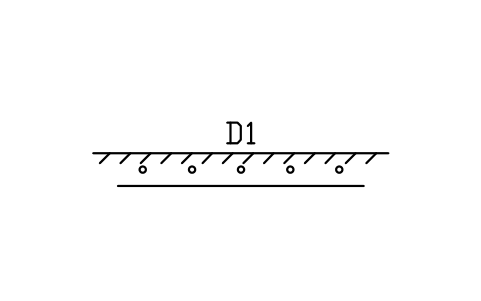

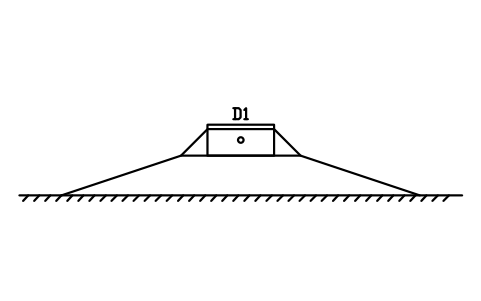

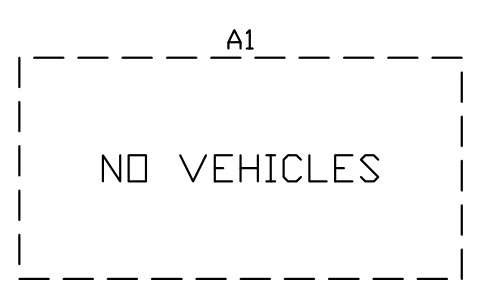

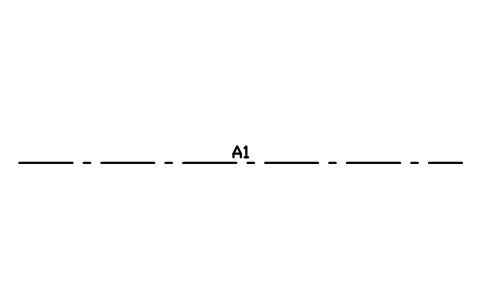

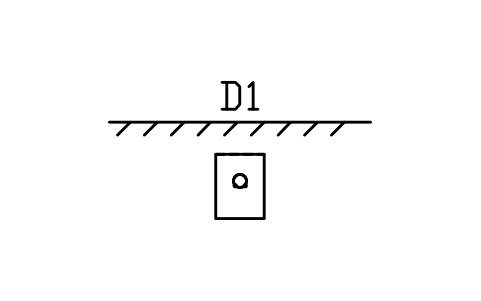

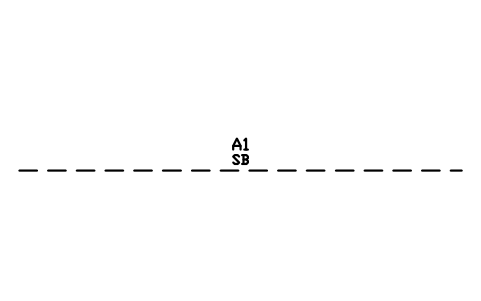

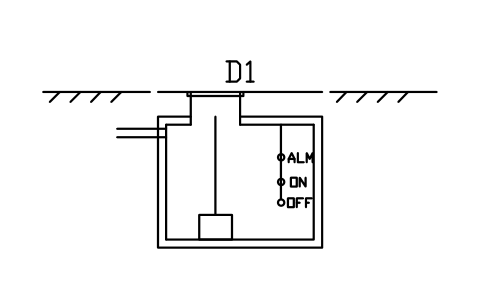

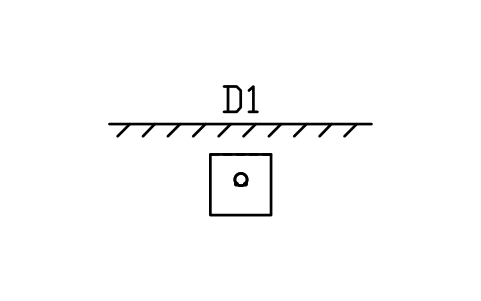

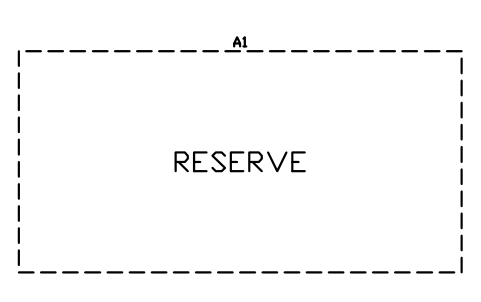

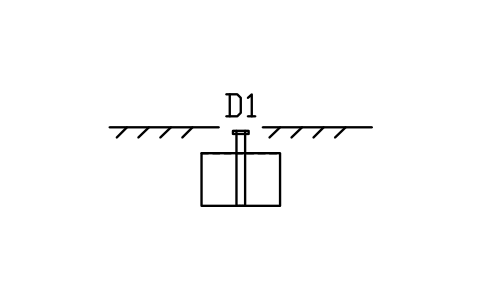

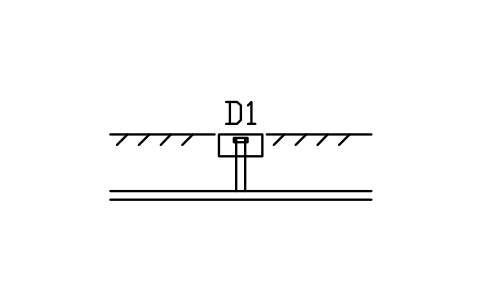

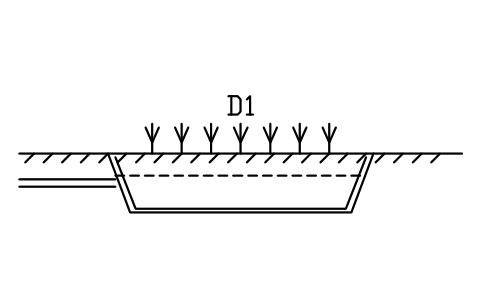

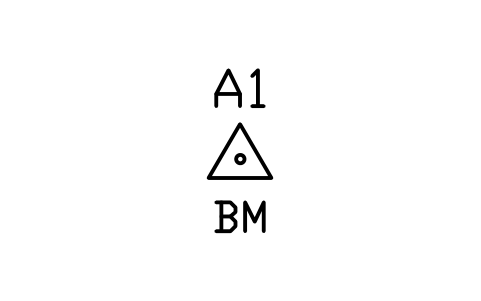

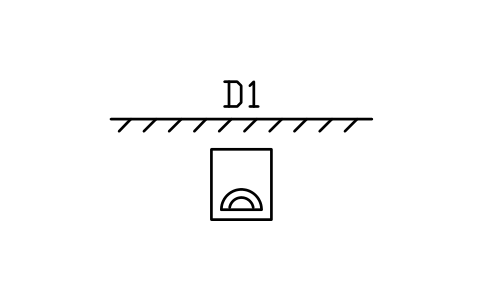

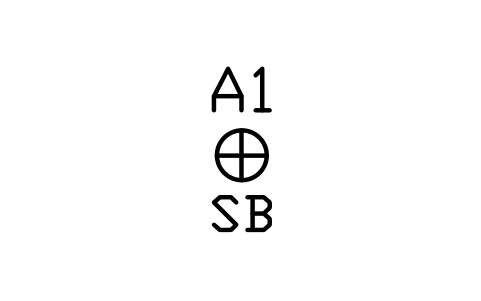

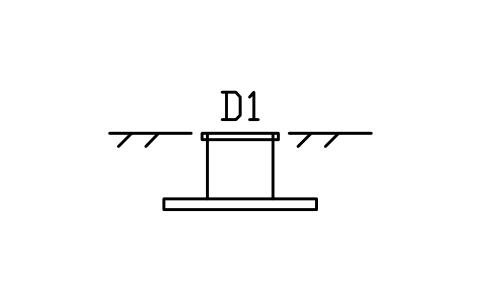

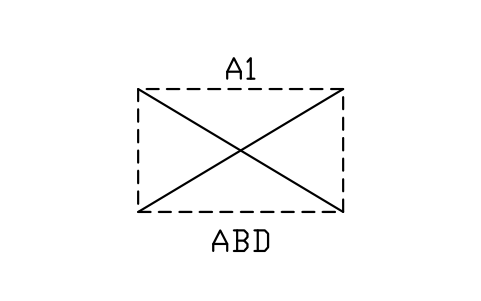

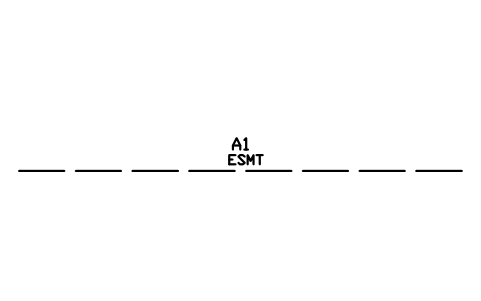

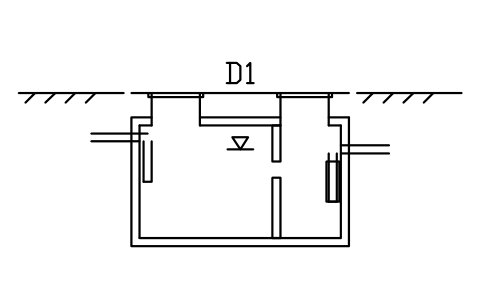

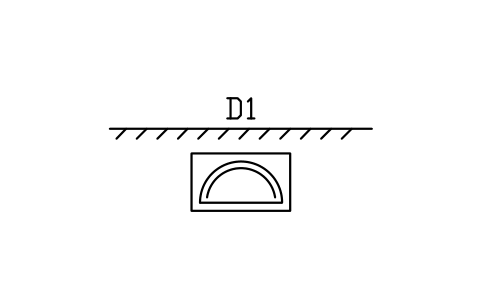

  4. Las secciones se dibujan con la línea del terreno en Y = 0 y todo lo que queda debajo en Y negativa, con el punto de inserción en el eje a la altura de la línea del terreno. Los bloques de marcado (zonas de reserva, líneas y círculos de retranqueo, pozos de ensayo, zonas sin vehículos) no llevan atributos de producto; escala un círculo de retranqueo de forma uniforme a la distancia que exija tu autoridad.

Sobre los dibujos

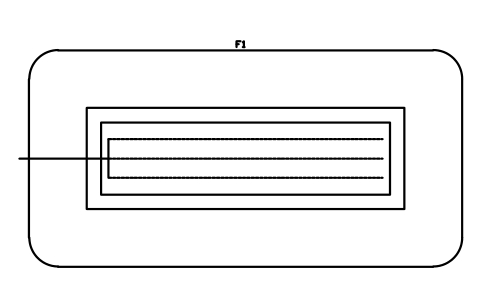

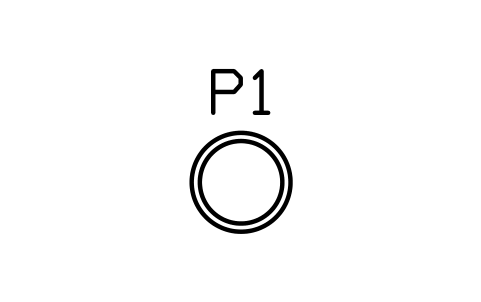

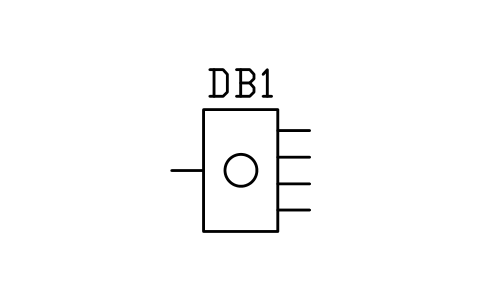

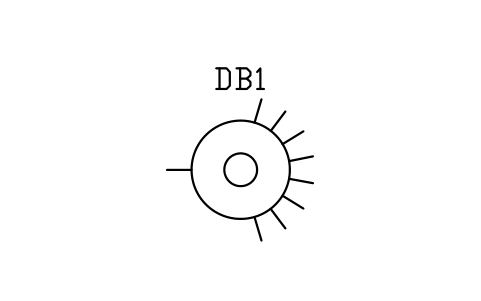

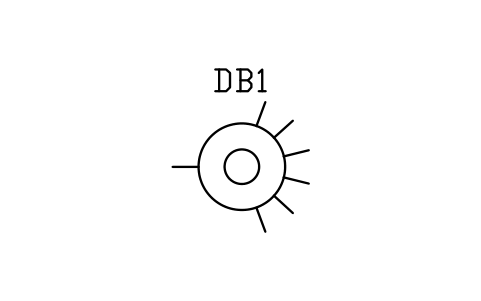

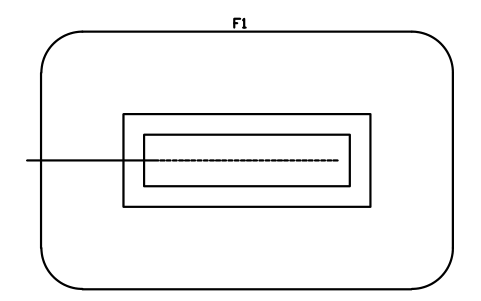

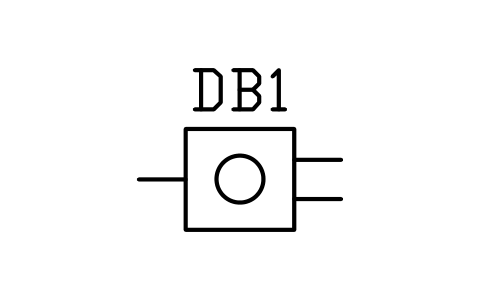

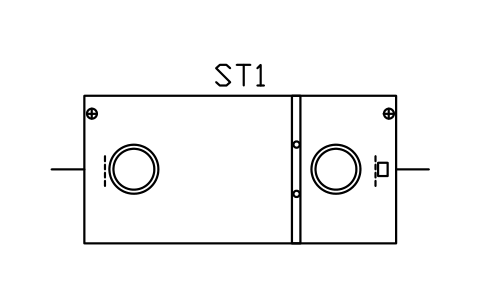

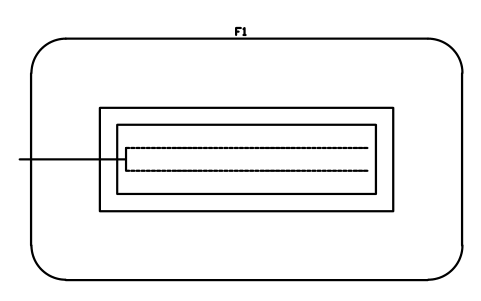

No existe una norma para los símbolos de los planos de fosas sépticas y depuración in situ. Los bloques siguen las convenciones habituales del oficio: depósitos como rectángulos o círculos con sus brocales, tubos de entrada y salida y codos de inmersión en te, cajas de distribución con sus salidas, zanjas con el tubo perforado en el eje y montículos como contornos anidados de lecho, relleno y pie de talud.

Los bloques son dibujos propios, no copias, y la biblioteca no está certificada. Las medidas son valores habituales; las reglas de diseño de los sistemas in situ, como distancias de retranqueo, cargas hidráulicas y longitudes de zanja, difieren entre autoridades. Dimensiona y coloca cada pieza según las normas locales y el proyecto de tu proyectista.

Qué cambia en cada versión

Versión 1.0 · 30 de octubre de 2026

Símbolos nuevos (176)

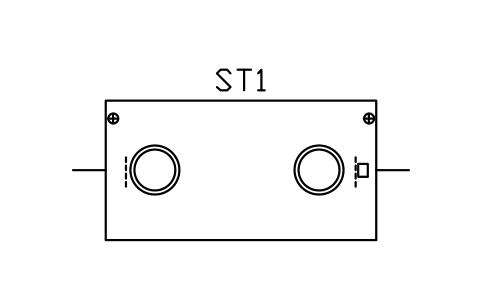

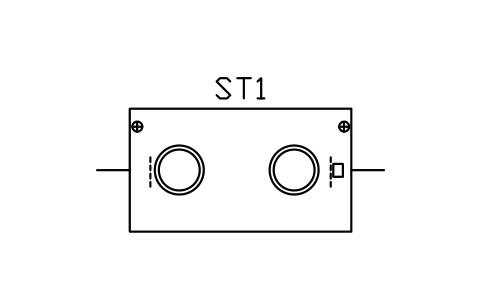

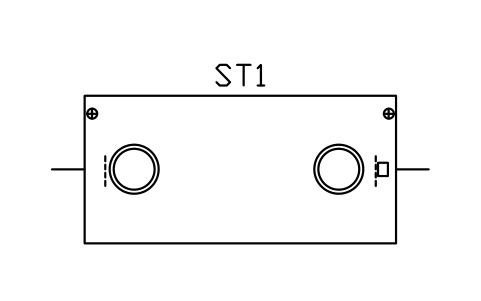

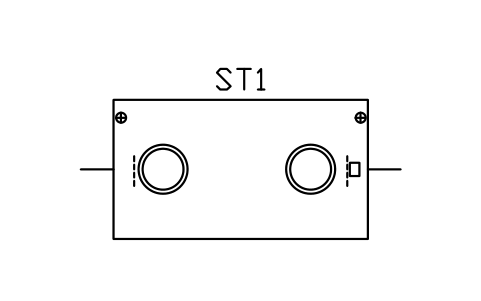

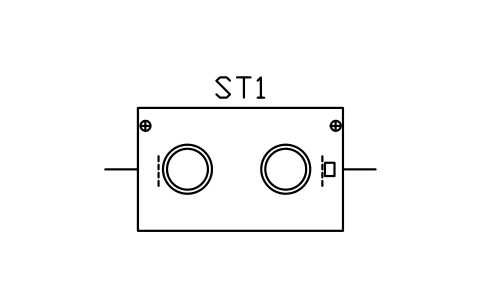

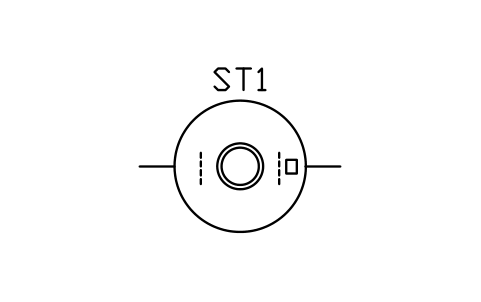

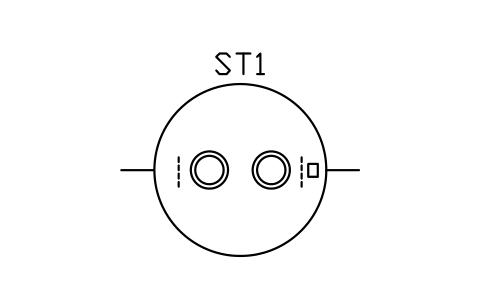

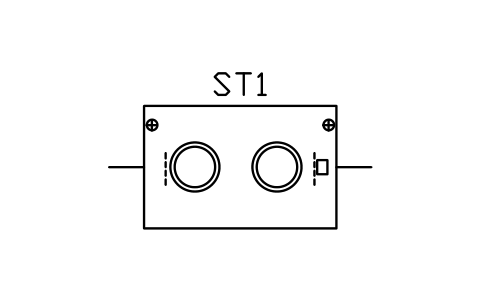

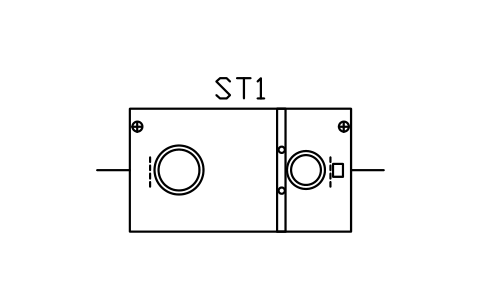

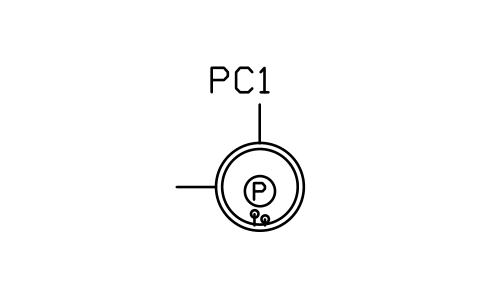

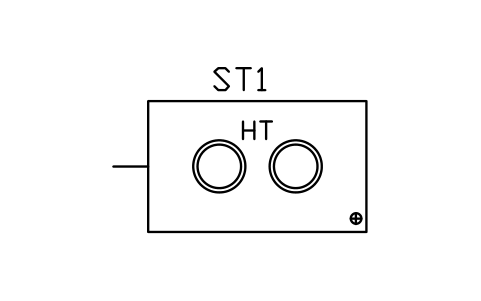

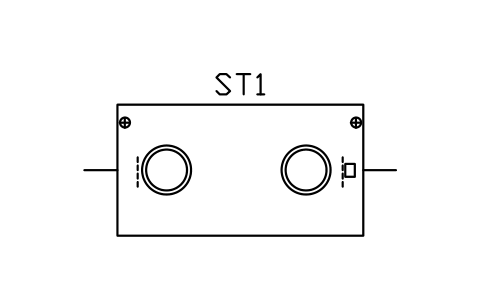

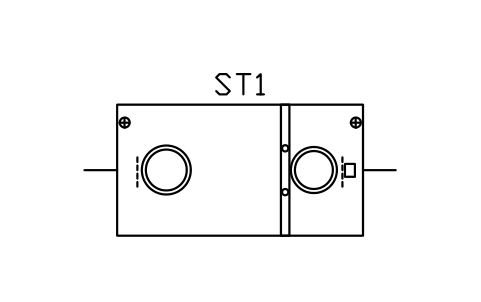

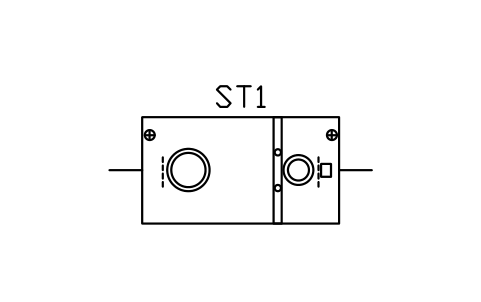

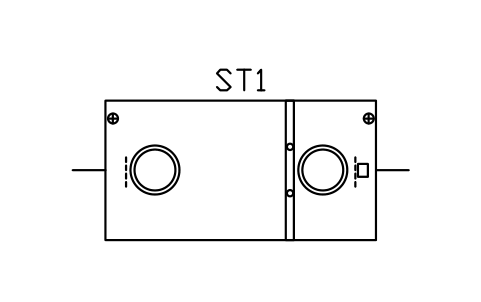

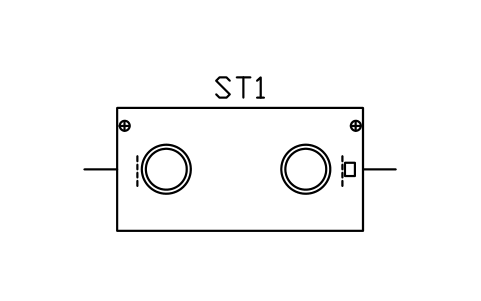

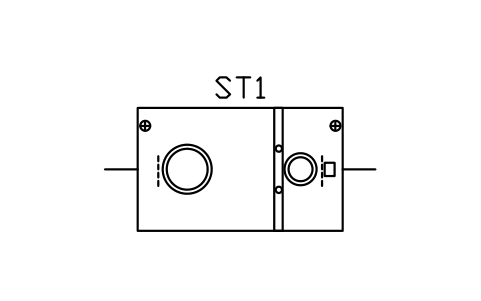

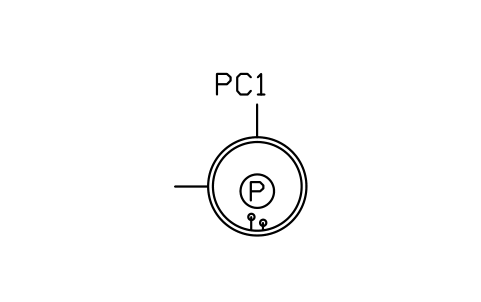

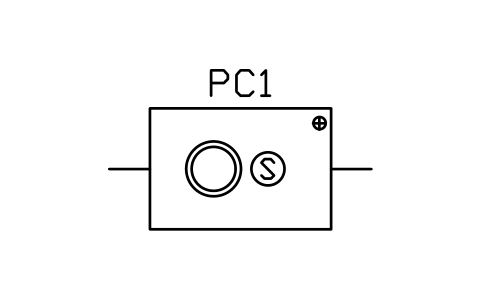

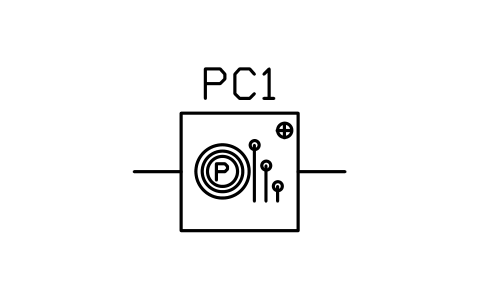

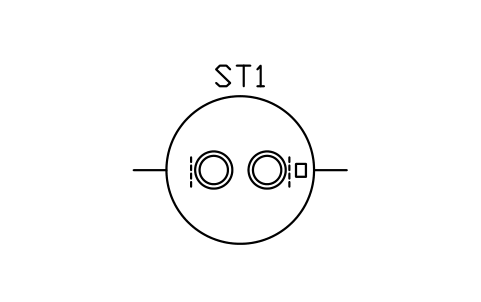

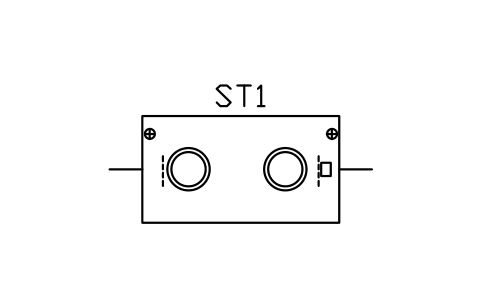

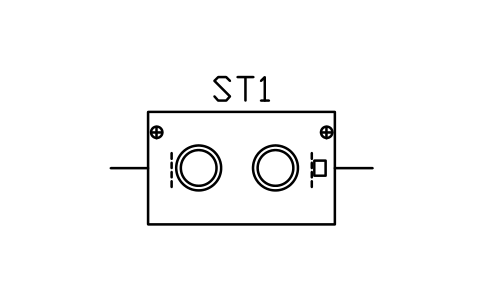

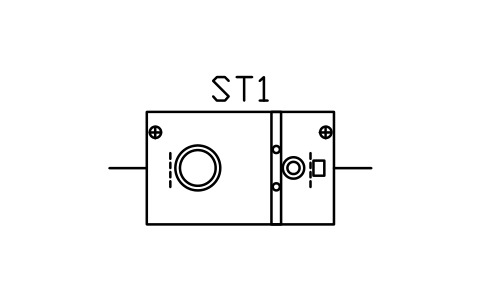

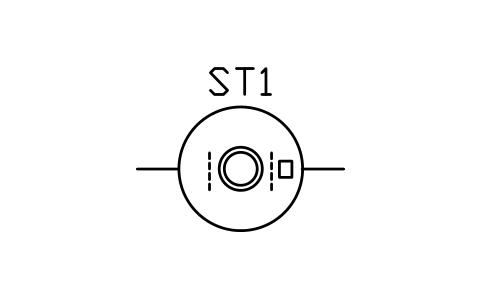

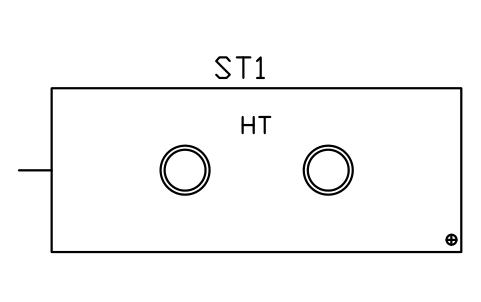

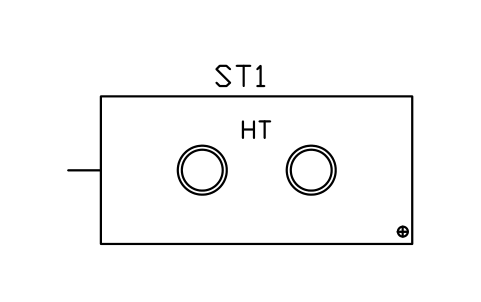

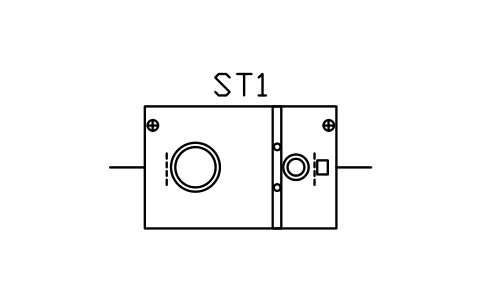

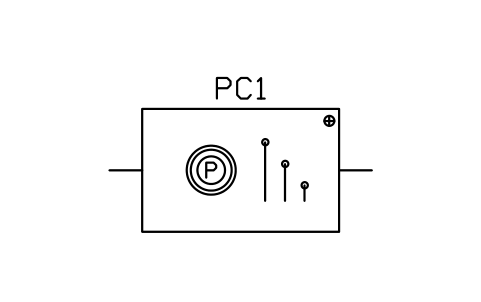

Fosa séptica 750 gal, 1 compartimento · Fosa séptica 750 gal, 2 compartimentos · Fosa séptica 1000 gal, 1 compartimento · Fosa séptica 1000 gal, 2 compartimentos · Fosa séptica 1250 gal, 1 compartimento · Fosa séptica 1250 gal, 2 compartimentos · Fosa séptica 1500 gal, 1 compartimento · Fosa séptica 1500 gal, 2 compartimentos · Fosa séptica 2000 gal, 1 compartimento · Fosa séptica 2000 gal, 2 compartimentos · Fosa séptica 2000 L, 1 compartimento · Fosa séptica 2000 L, 2 compartimentos · Fosa séptica 3000 L, 1 compartimento · Fosa séptica 3000 L, 2 compartimentos · Fosa séptica 4000 L, 1 compartimento · Fosa séptica 4000 L, 2 compartimentos · Fosa séptica 5000 L, 1 compartimento · Fosa séptica 5000 L, 2 compartimentos · Fosa séptica 6000 L, 1 compartimento · Fosa séptica 6000 L, 2 compartimentos · Fosa séptica, circular, 1200 · Fosa séptica, circular, 1500 · Fosa séptica, circular, 1800 · Fosa séptica, circular, 2100 · Cámara de bombeo, 1000 x 1000 · Cámara de bombeo, 1800 x 1200 · Cámara de bombeo, 2400 x 1500 · Depósito dosificador con sifón, 1800 x 1200 · Depósito de retención 1000 gal · Depósito de retención 2000 gal · Depósito de retención 3000 gal · Estación de bombeo, 900 · Estación de bombeo, 1200 · Estación de bombeo, bomba doble, 1500 · Estación de bombeo, bomba doble, 1800 · Unidad aeróbica, 3 cámaras, 3000 · Unidad aeróbica, 3 cámaras, 4500 · Clarificador, circular, 2400 · Filtro de aspersión, circular, 2000 · Filtro de aspersión, circular, 3000 · 136 más

Preguntas frecuentes

¿Qué tamaños de depósito se incluyen?

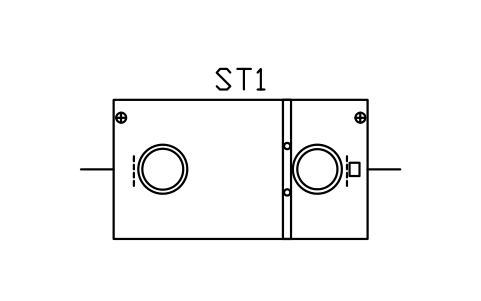

Depósitos rectangulares de 750, 1000, 1250, 1500 y 2000 gal US y de 2000, 3000, 4000, 5000 y 6000 L, cada uno con uno o dos compartimentos, y depósitos circulares de 1200, 1500, 1800 y 2100 mm. Los depósitos de retención de 1000, 2000 y 3000 gal, las cámaras de bombeo y las estaciones de bombeo también vienen en varios tamaños. La capacidad y las medidas en planta están en los atributos.

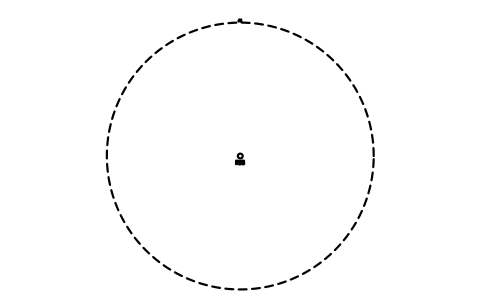

¿Los círculos de retranqueo dan las distancias exigidas?

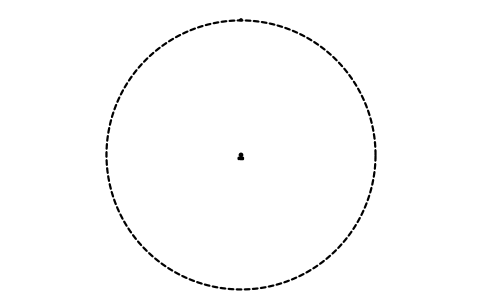

No. Los círculos de radio 15000 y 30000 son una ayuda de dibujo; la distancia necesaria depende de tu autoridad y de lo que haya que proteger. Escala el círculo de forma uniforme a la distancia exigida o dibuja el tuyo con el bloque de línea de retranqueo.
¿Puedo usar los símbolos en proyectos comerciales?
Sí. Son libres para usar y modificar en sus propios proyectos, también comerciales. Se ofrecen tal cual, sin garantía. Le pedimos que no redistribuya ni revenda la biblioteca; consulte las condiciones de uso de la biblioteca.
¿Qué bloques uso para un sistema completo?

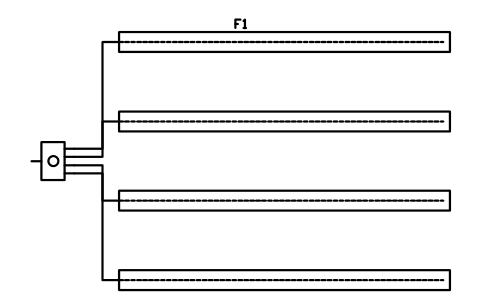

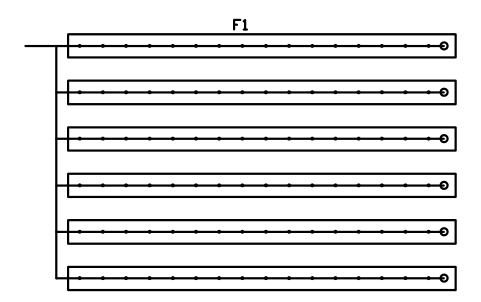

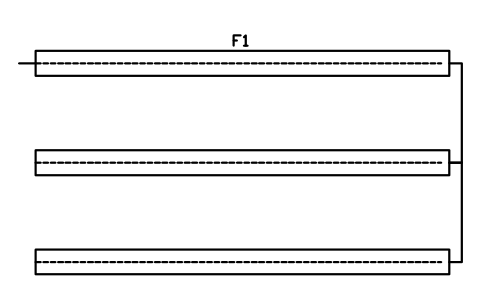

Empieza por el depósito, luego una caja de distribución o una cámara de bombeo con colector, después las zanjas, el lecho o el montículo, y une todo con los bloques de tuberías. Los tres bloques de disposición de campo muestran un campo paralelo, uno en serie y uno dosificado a presión como punto de partida, y los bloques de sección dan los detalles para el plano de tramitación.
¿Puedo cambiar un símbolo o añadir atributos?
Sí. Abra el DWG, edite un bloque con BEDIT para cambiarlo o añadir atributos y guarde. Para actualizar los dibujos que ya contienen el bloque, ejecute ATTSYNC o sustituya el bloque. Haga antes una copia de seguridad: los valores de los atributos pueden perderse si se usa ATTSYNC sin cuidado.
¿Dónde encuentro un juego completo de estos símbolos para AutoCAD?
AutoCAD solo incluye unos pocos bloques de ejemplo, así que un juego completo de símbolos sale de una biblioteca. Descarga el ZIP de esta página y abre el DWG: cada símbolo es un bloque. Insértalo con INSERT (paleta Bloques, pestaña Bibliotecas, y elige el DWG) o arrástralo desde DesignCenter (ADCENTER). También puedes descargar un solo símbolo por separado.
