Segments d'arrêt et gorges de roulements AutoCAD gratuits (DWG) selon l'ISO 464 : D de 13 à 250 mm

À propos de la norme

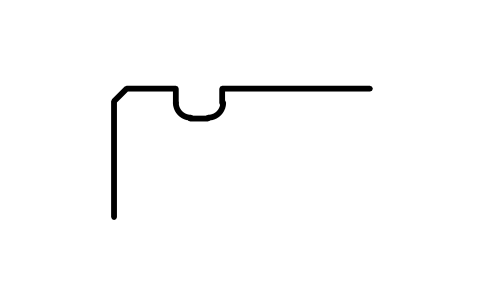

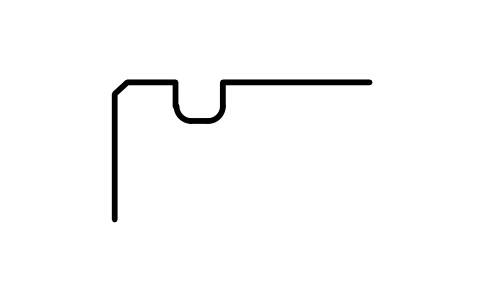

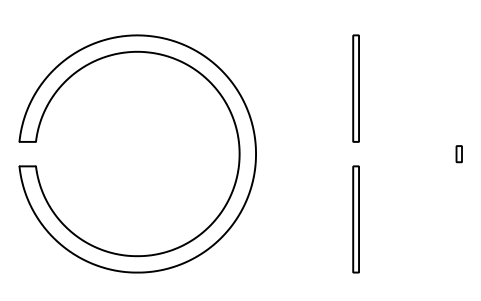

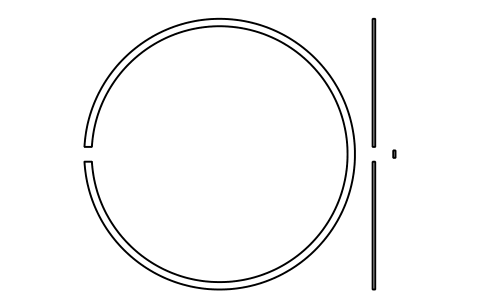

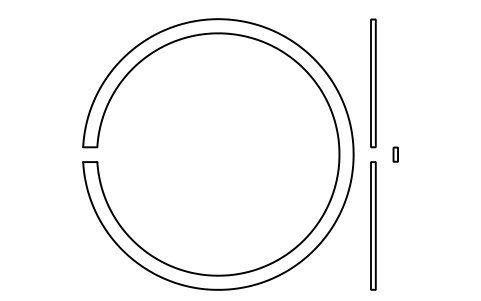

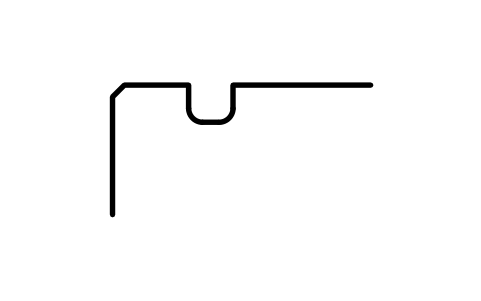

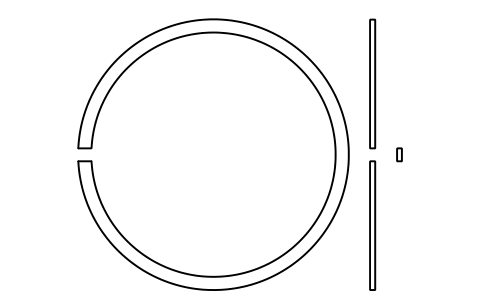

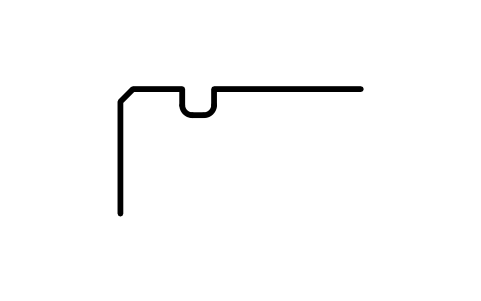

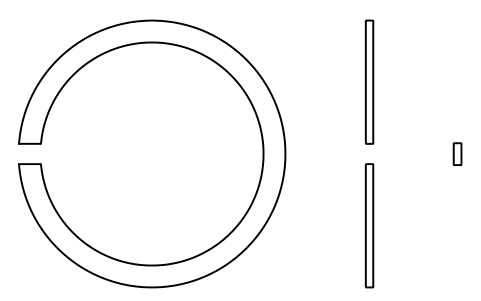

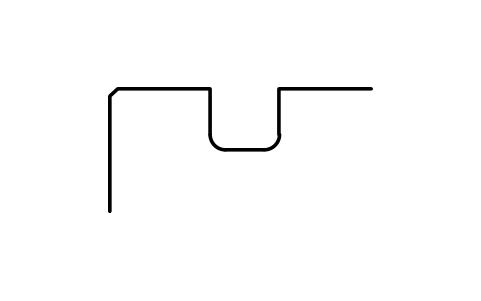

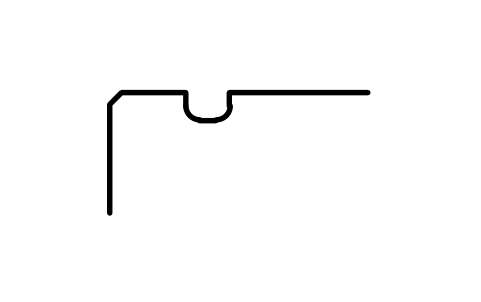

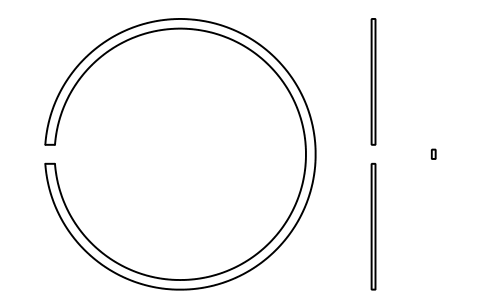

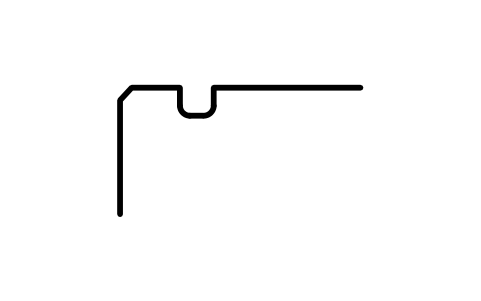

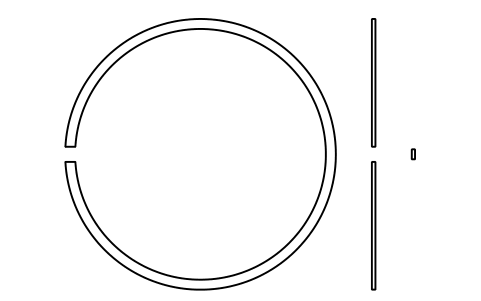

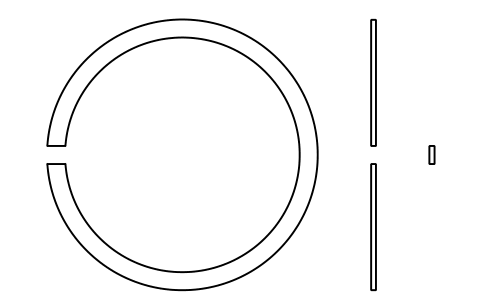

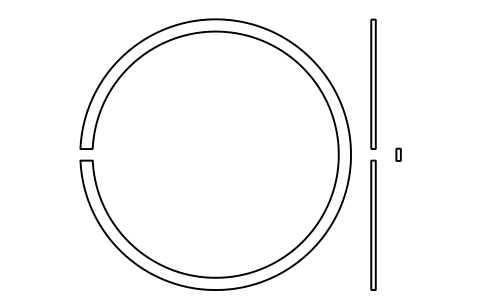

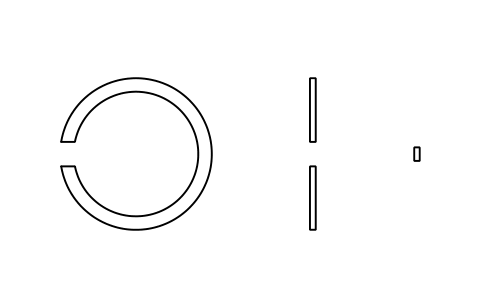

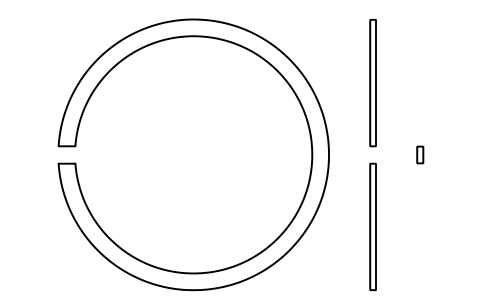

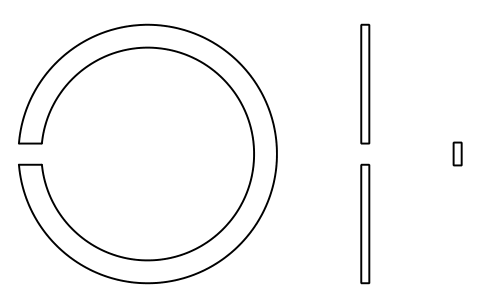

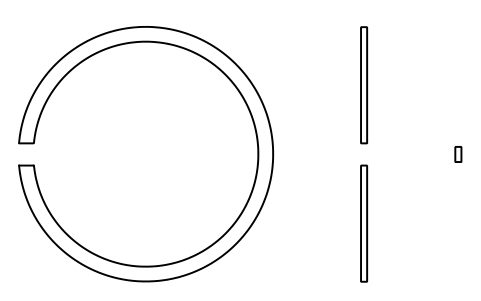

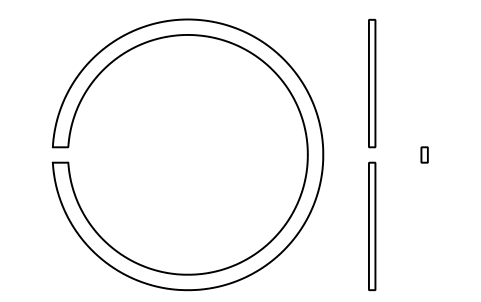

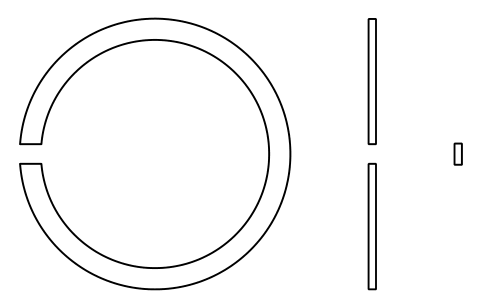

L'ISO 464 (troisième édition, 2015) donne les dimensions et les valeurs de tolérance des gorges de segment d'arrêt et des chanfreins dans la bague extérieure, ainsi que des segments d'arrêt pour roulements radiaux à segment d'arrêt : diamètre de gorge D1, position a et largeur b de la gorge, rayon de congé r0, chanfrein r1 et, pour le segment, les diamètres D2 et D3, la hauteur de section e, l'épaisseur f et la coupe g. Les tableaux couvrent des diamètres extérieurs de 30 à 250 mm ; les annexes ajoutent les D inférieurs à 30 mm, pour lesquels la norme recommande plutôt un roulement à bague extérieure à collerette.

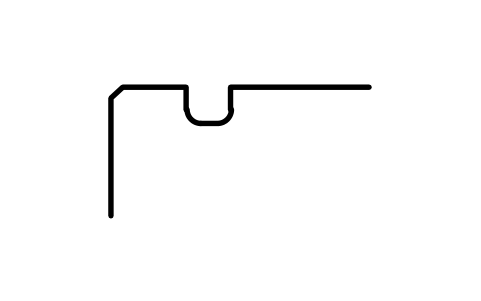

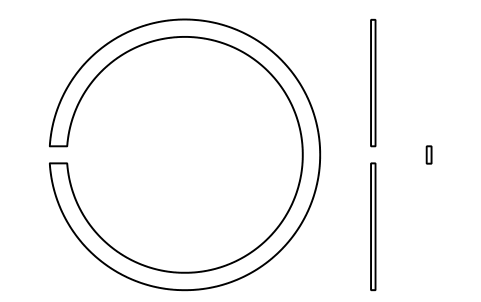

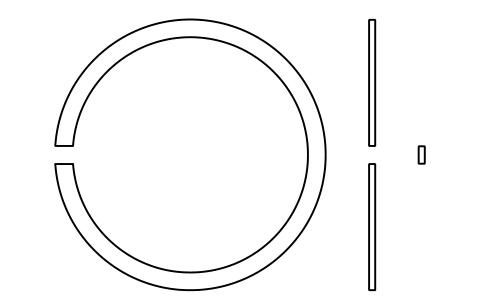

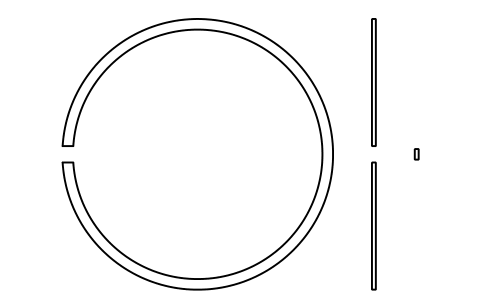

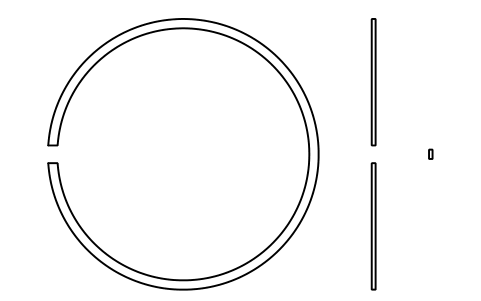

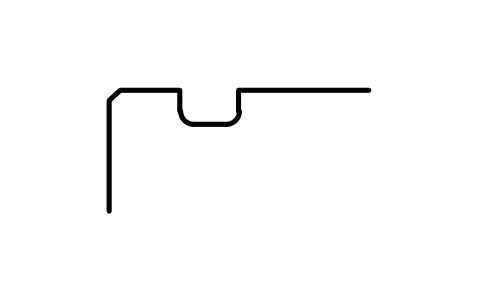

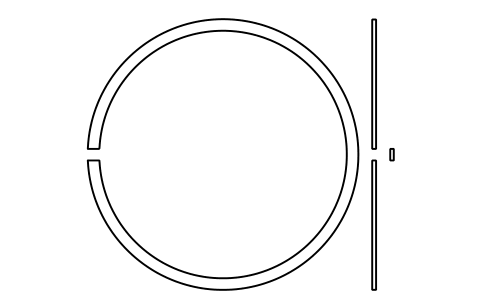

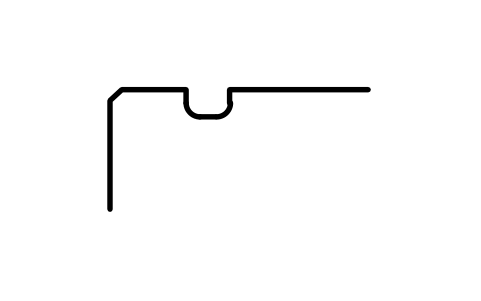

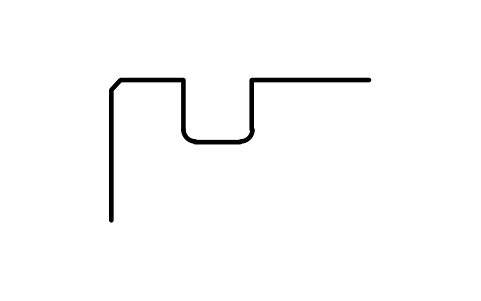

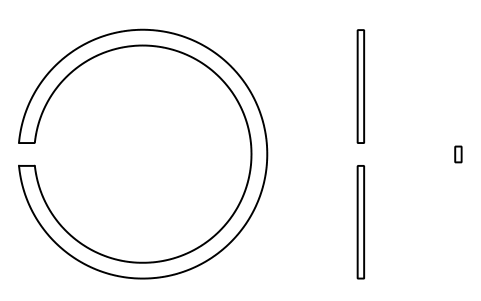

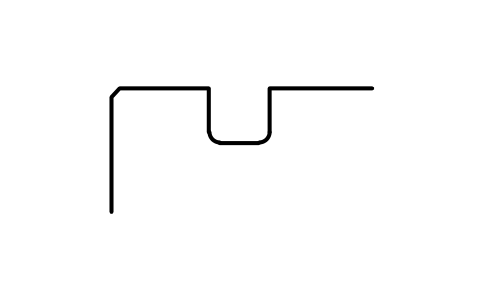

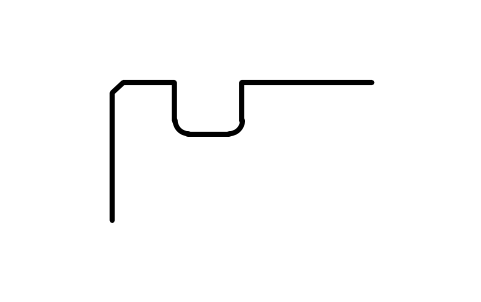

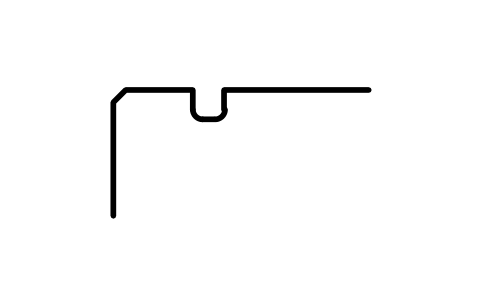

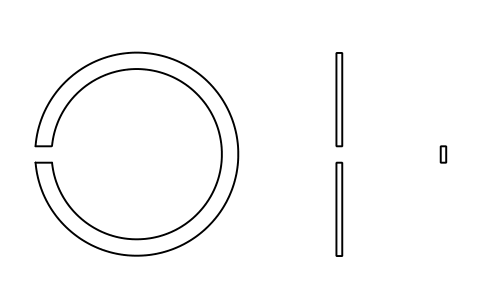

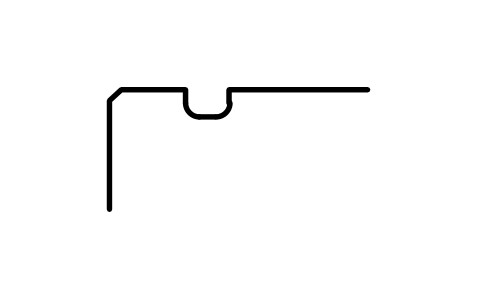

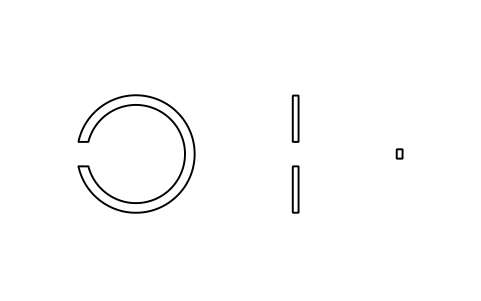

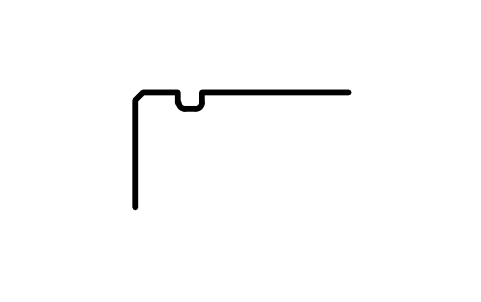

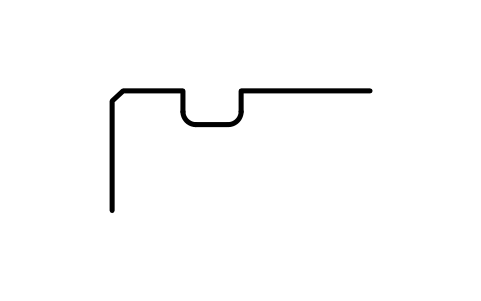

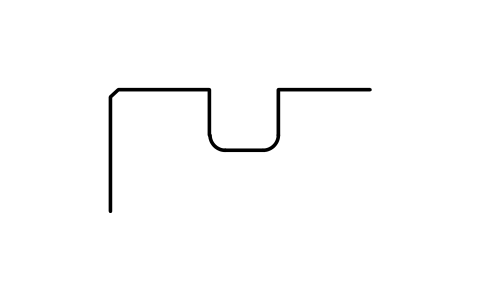

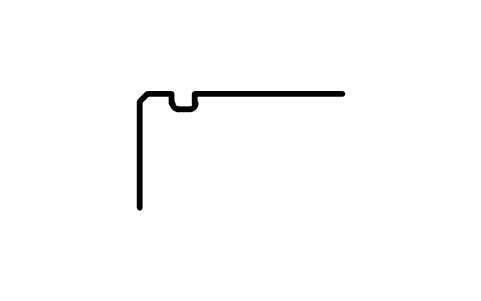

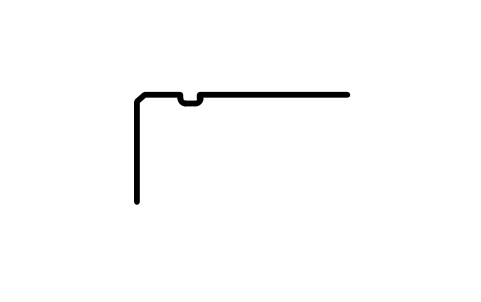

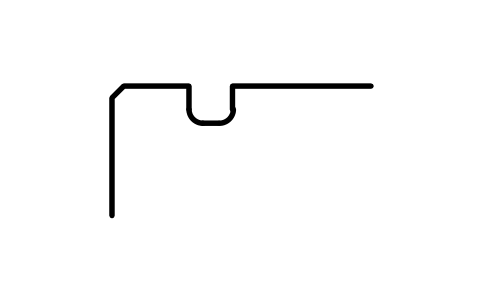

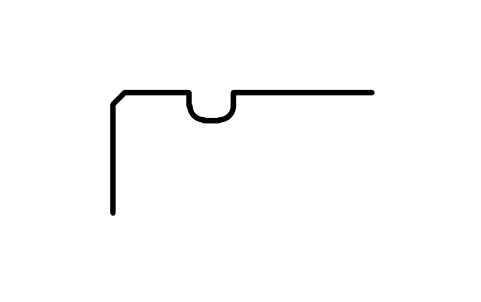

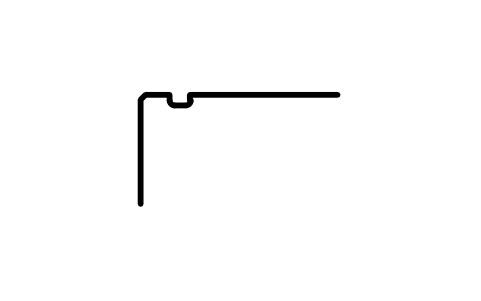

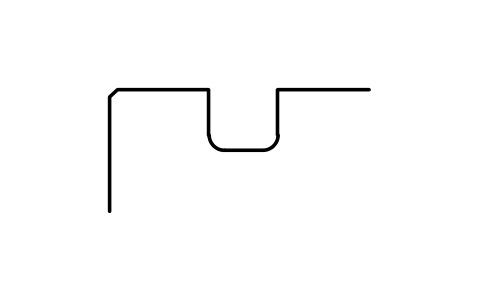

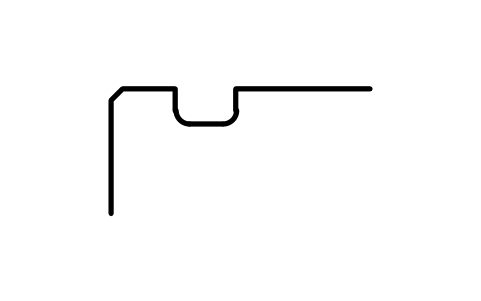

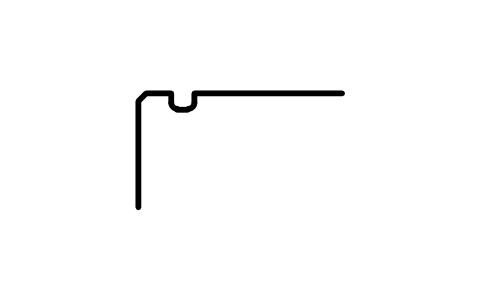

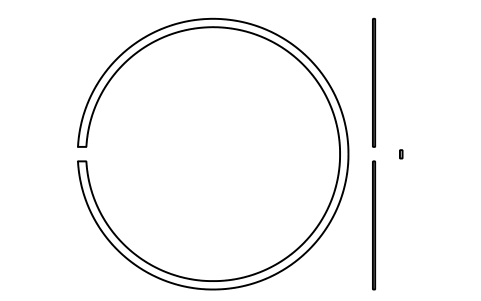

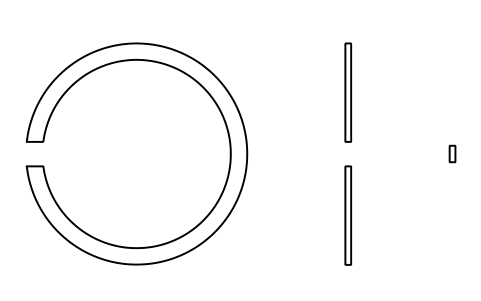

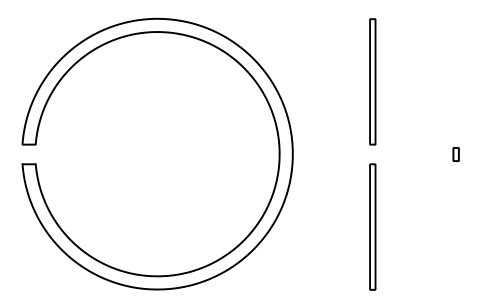

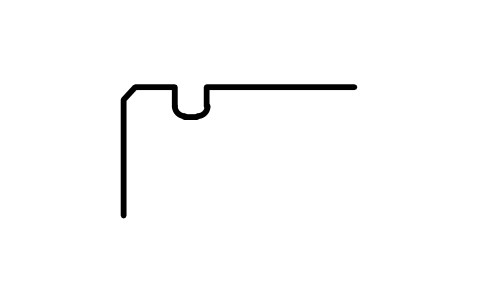

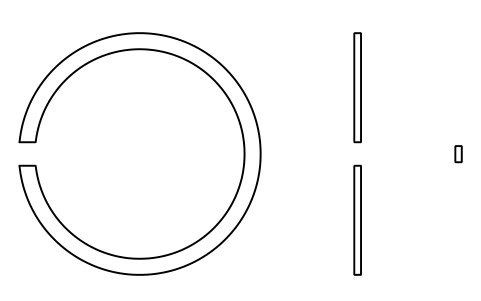

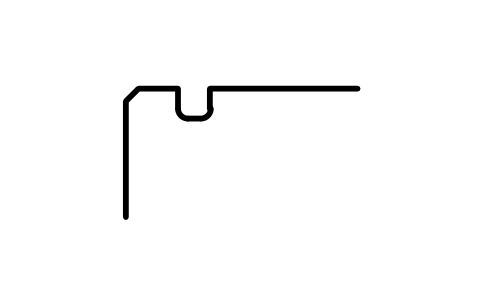

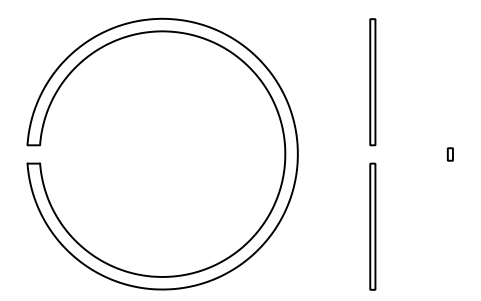

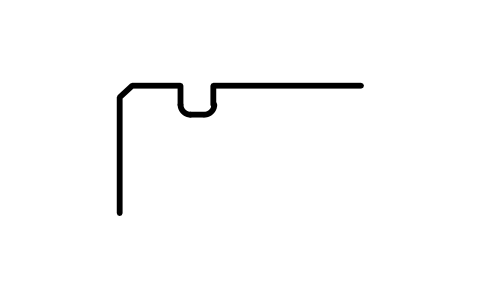

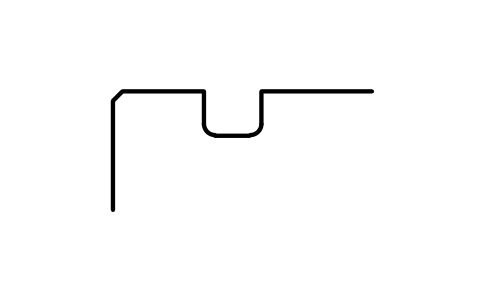

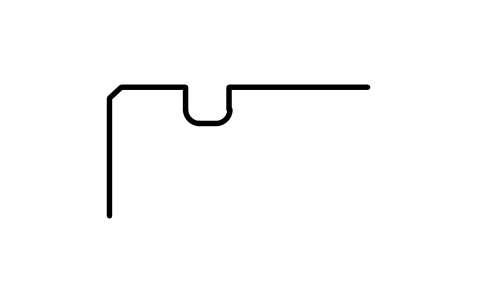

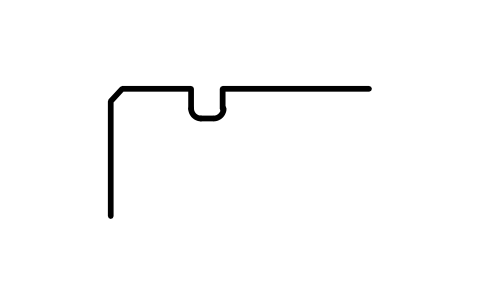

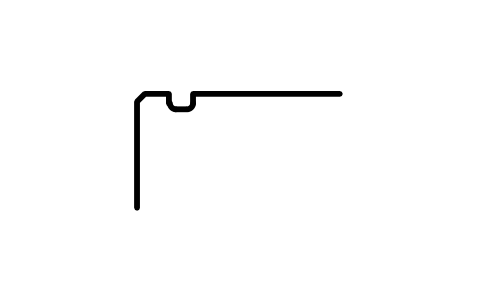

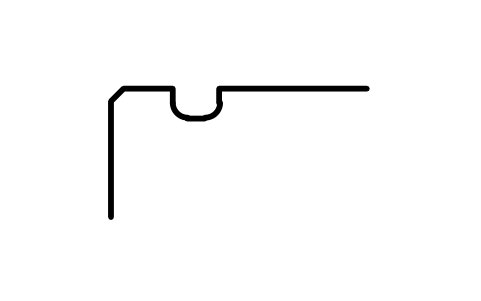

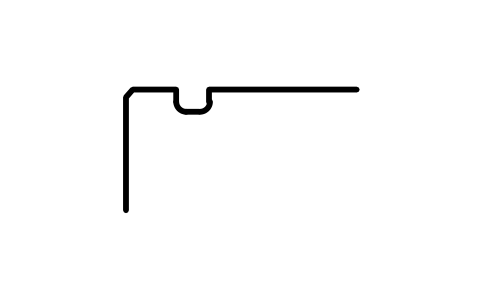

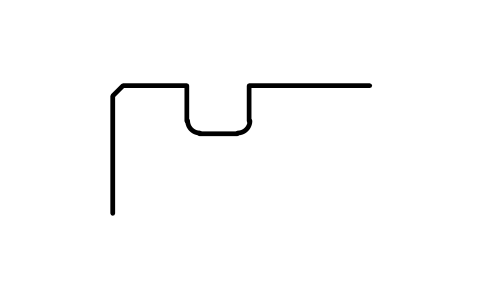

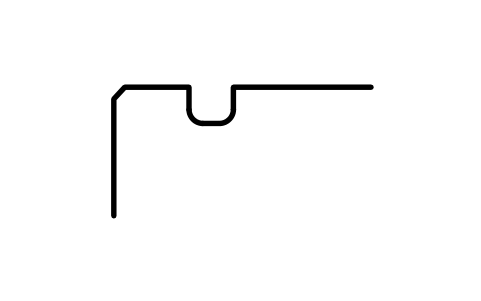

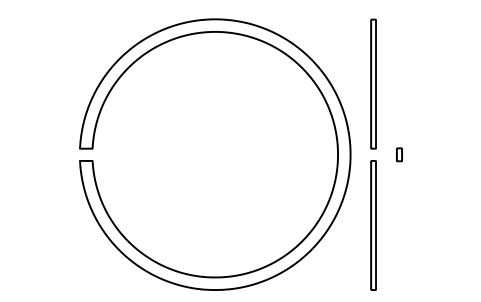

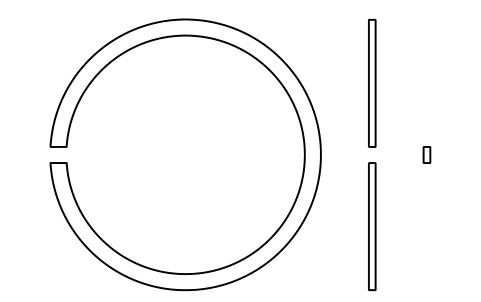

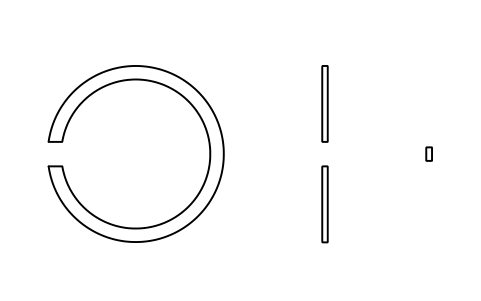

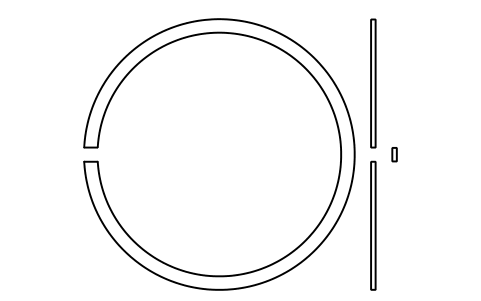

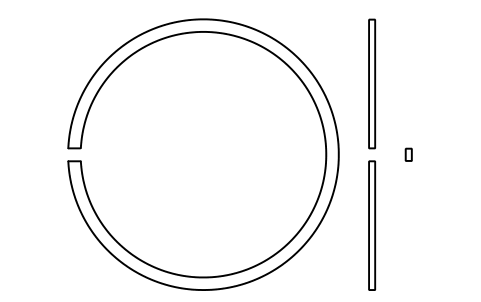

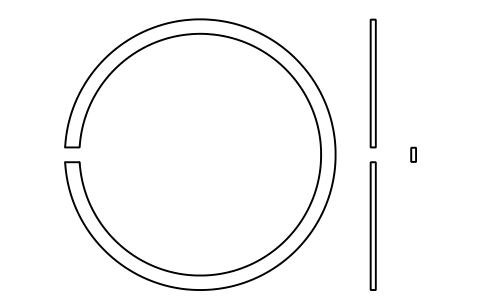

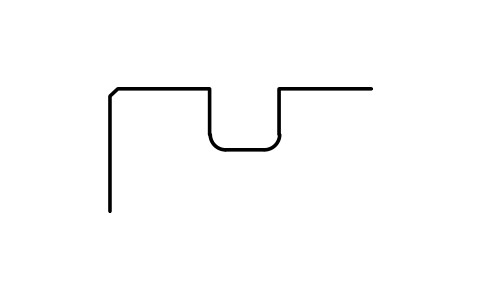

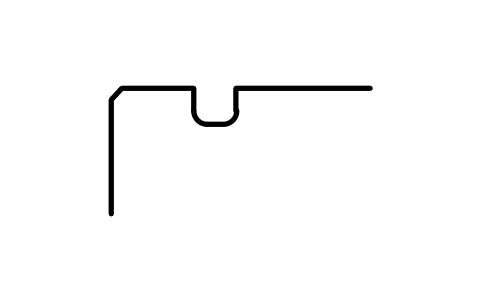

Les blocs sont nos propres dessins établis d'après les tableaux de la norme, pas des copies, et la bibliothèque n'est pas certifiée. La paroi de la bague extérieure est coupée dans les blocs de gorge car son épaisseur dépend du roulement ; le congé est dessiné à sa valeur maximale, le chanfrein à sa plus petite valeur et la coupe du segment comme une ouverture à côtés parallèles.

Questions fréquentes

Pourquoi n'y a-t-il pas de bloc pour certains diamètres dans certaines séries ?

Une série n'a un bloc que là où le tableau donne des valeurs pour elle. Là où le tableau montre un tiret pour une série, par exemple la série 18 à D 30, il n'existe pas de valeur de gorge ni de chanfrein et aucun bloc n'est dessiné.

Comment utiliser un bloc de gorge dans un dessin de roulement ?

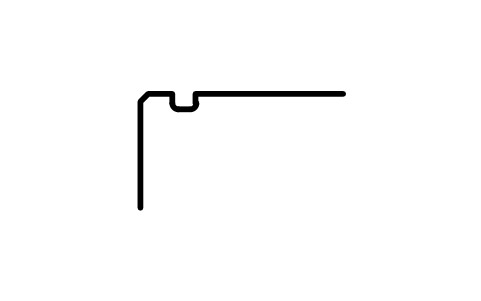

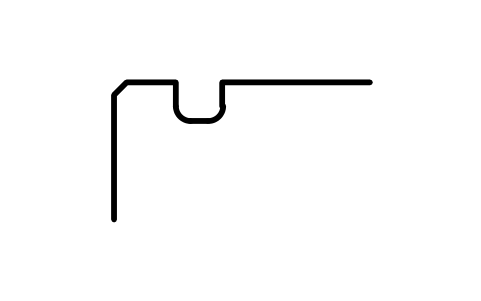

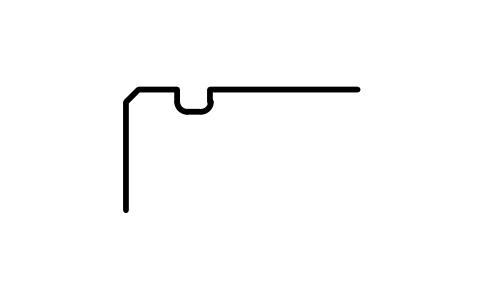

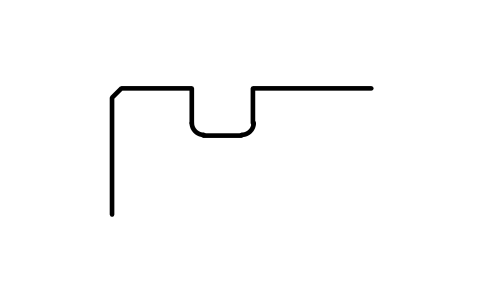

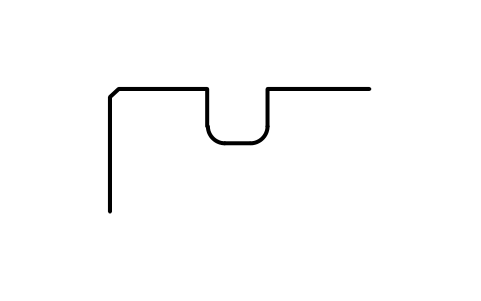

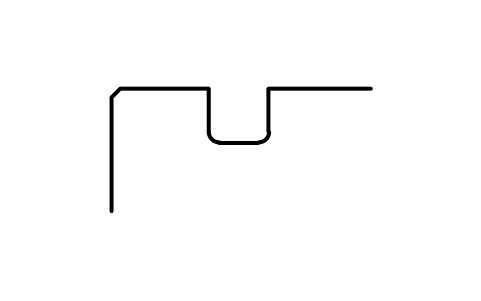

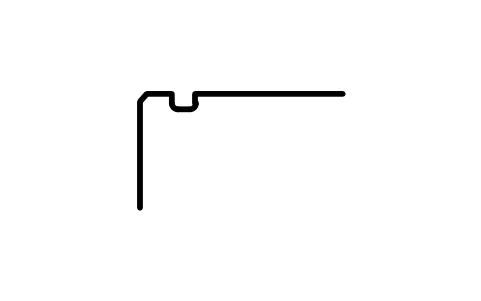

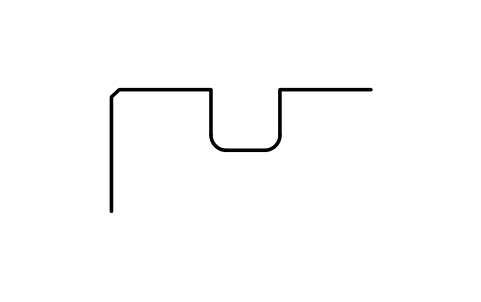

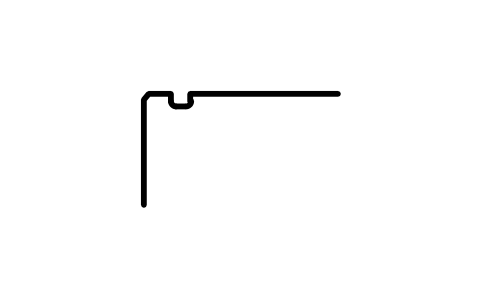

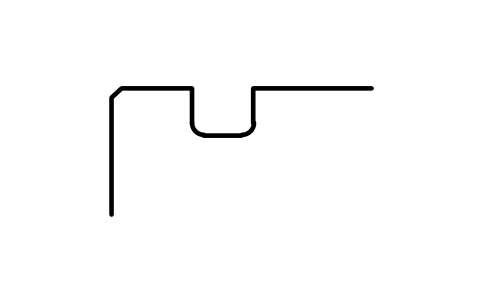

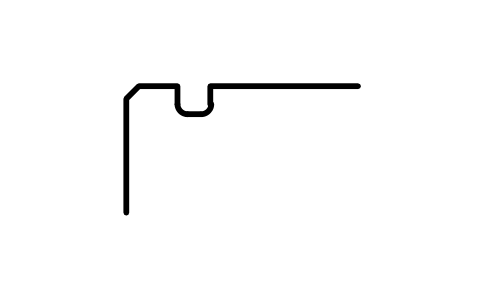

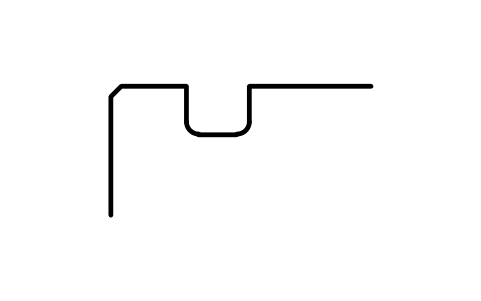

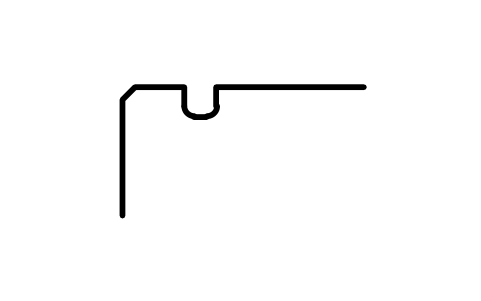

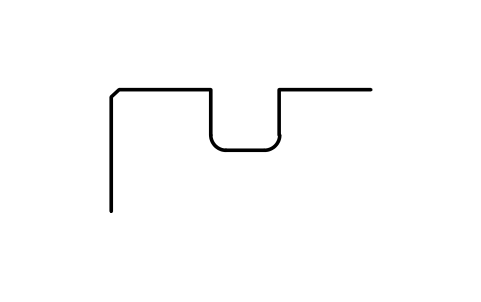

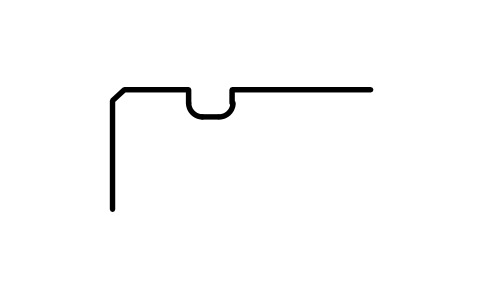

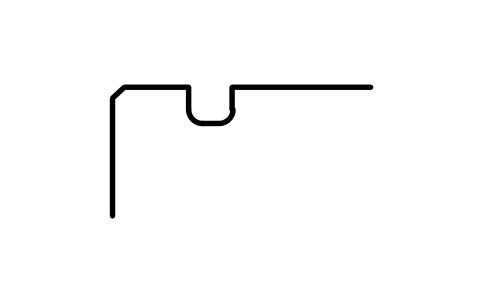

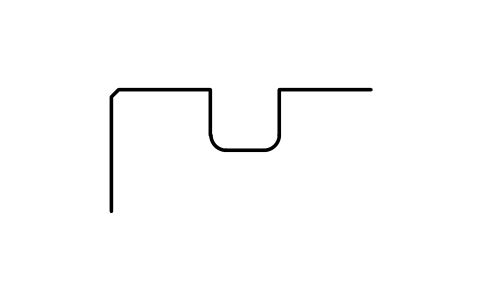

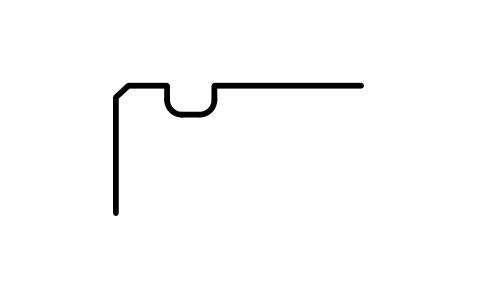

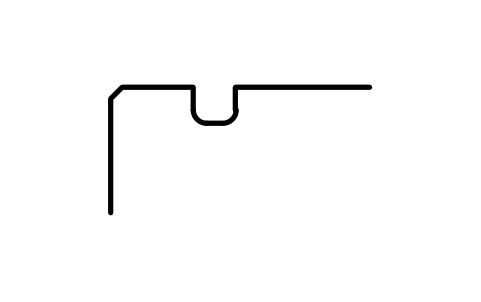

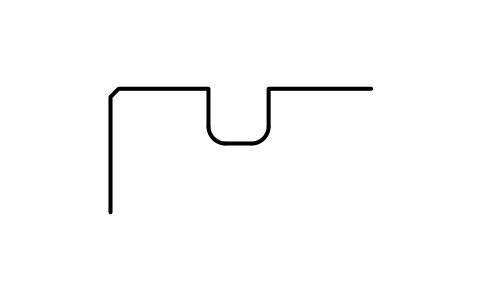

Insérez-le à l'angle où la face chanfreinée rencontre la surface extérieure de la bague extérieure, puis dessinez le reste de la bague à partir de là. La gorge, le congé et le chanfrein sont déjà au bon endroit ; les valeurs pour la cotation sont dans les attributs.

Puis-je utiliser les symboles dans des projets commerciaux ?

Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie. Merci de ne pas redistribuer ni revendre la bibliothèque ; voir les conditions d'utilisation de la bibliothèque.

Quelles séries et quelles tailles sont incluses ?

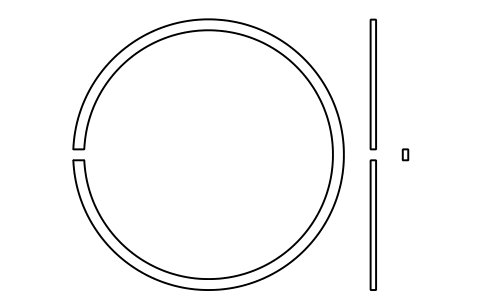

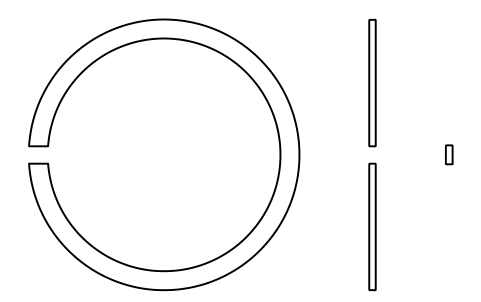

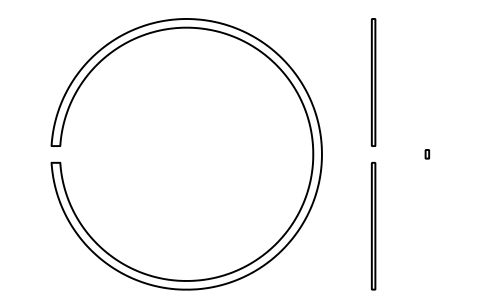

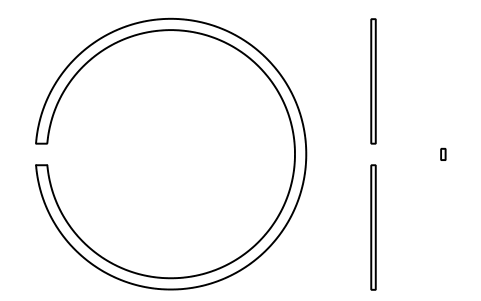

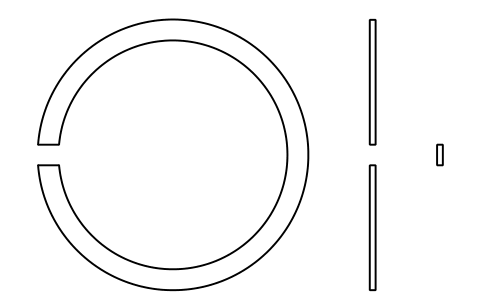

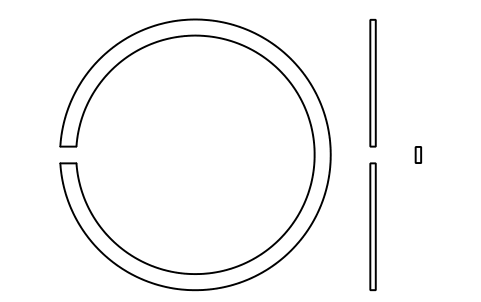

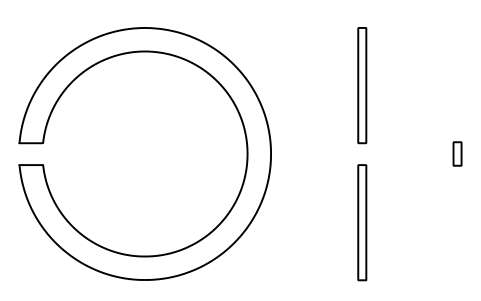

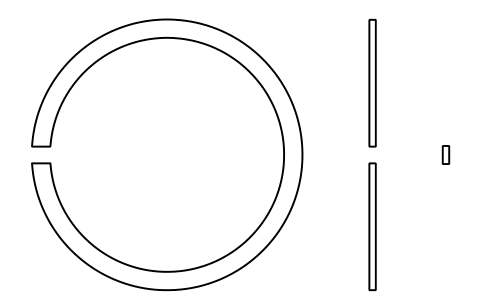

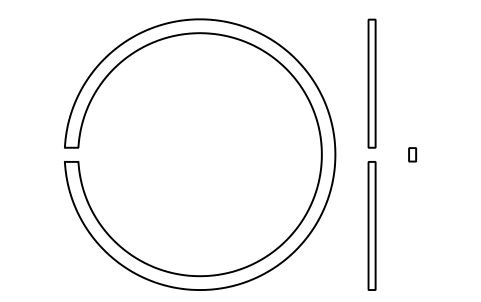

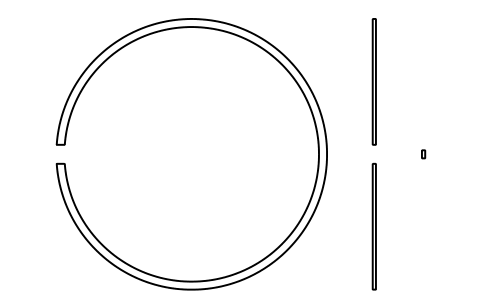

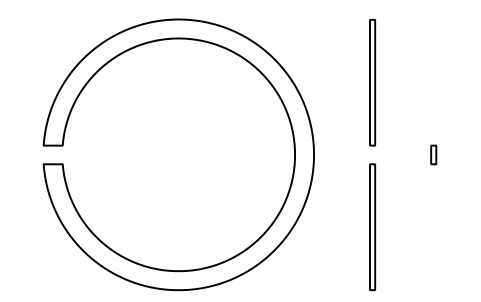

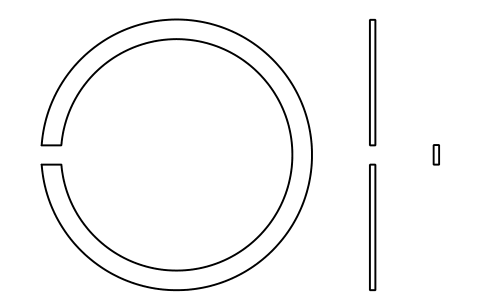

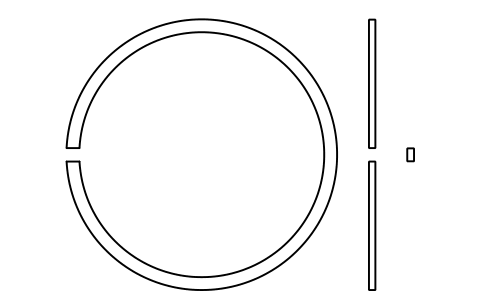

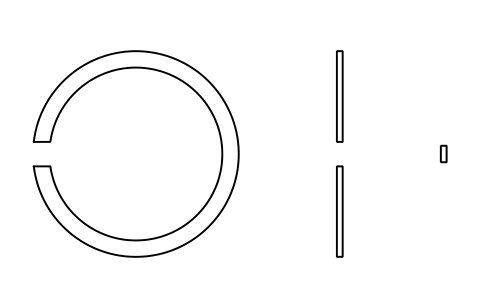

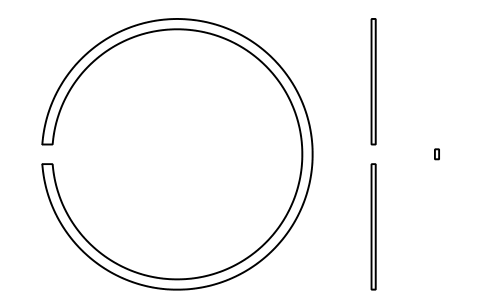

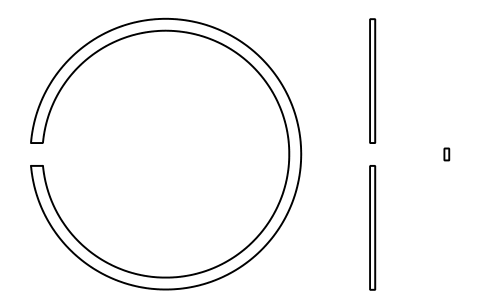

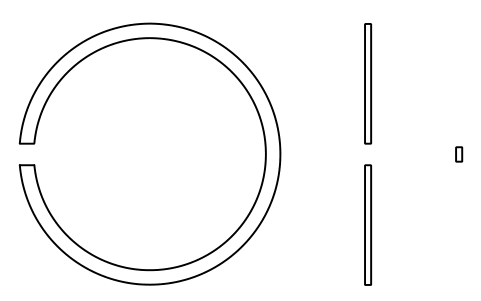

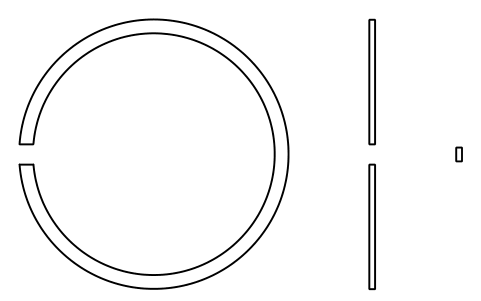

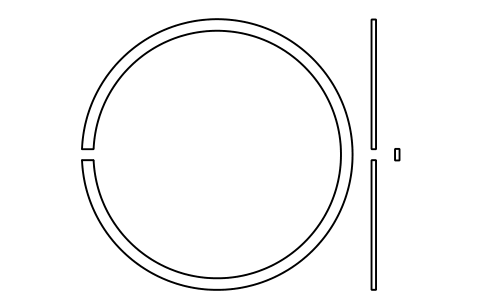

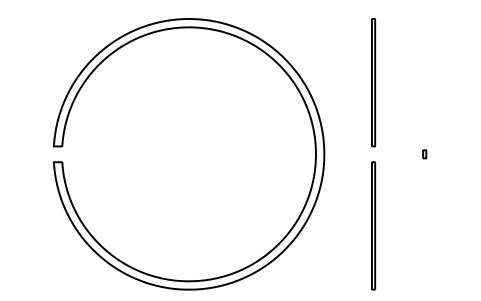

Les séries de dimensions 18 et 19 et les séries de diamètres 0, 2, 3 et 4, avec des diamètres extérieurs de 13 mm (petits roulements des annexes) à 250 mm. Les segments suivent les mêmes tailles, en deux groupes : séries 18 et 19, et séries 0, 2, 3 et 4.

Puis-je modifier un symbole ou ajouter des attributs ?

Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.

Où trouver un jeu complet de ces symboles pour AutoCAD ?

AutoCAD ne fournit que quelques blocs d'exemple ; un jeu complet de symboles vient donc d'une bibliothèque. Téléchargez le ZIP de cette page et ouvrez le DWG : chaque symbole est un bloc. Insérez-le avec INSERT (palette Blocs, onglet Bibliothèques, puis choisissez le DWG) ou faites-le glisser depuis le DesignCenter (ADCENTER). Vous pouvez aussi télécharger un seul symbole.
