Pianta di appartamento: esempio DWG con arredi, porte, finestre e modello di architettura

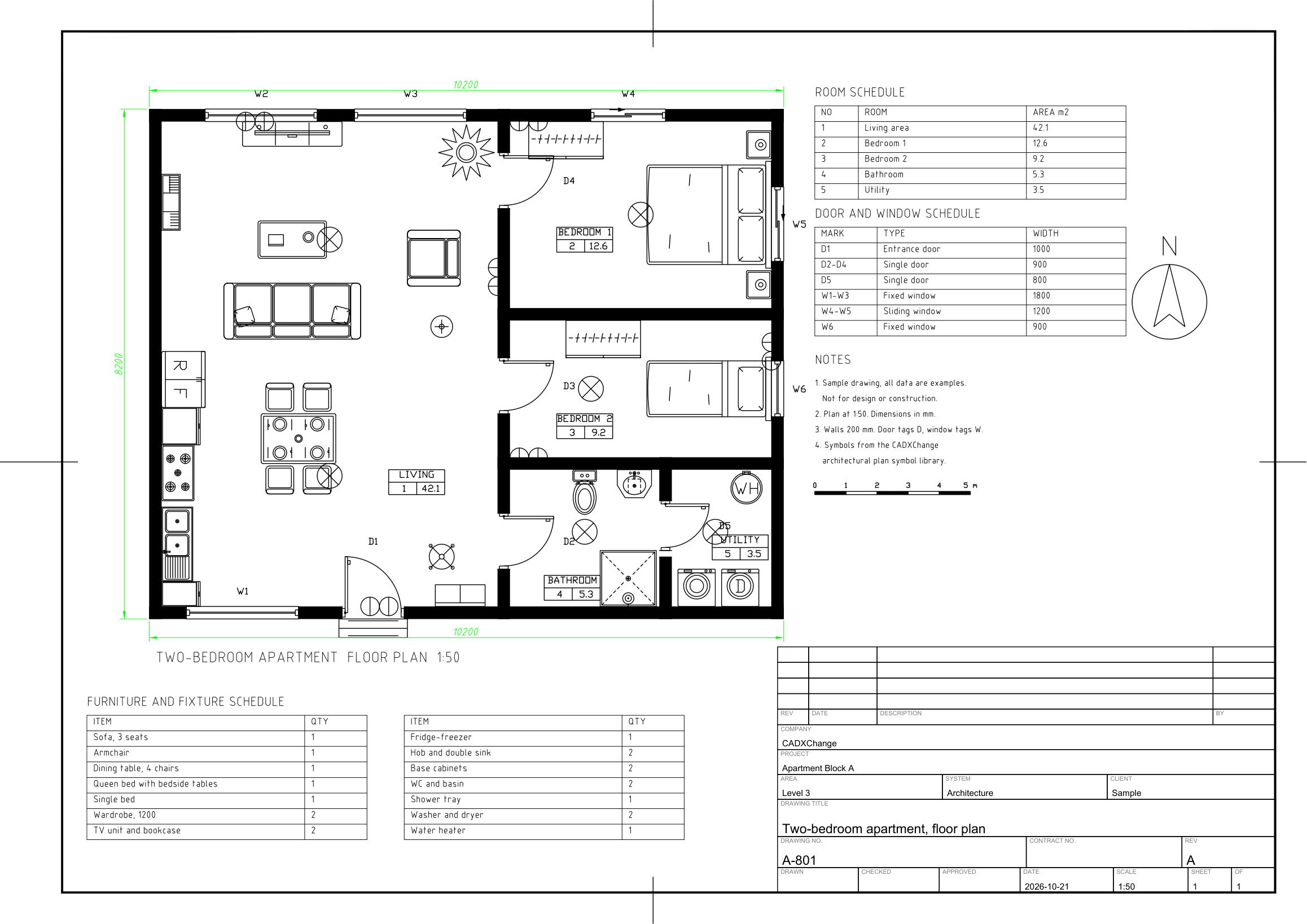

Una pianta completa e arredata di un appartamento con due camere in scala 1:50: cucina a vista sul soggiorno (tavolo, divano, mobile TV), due camere, un bagno e un locale di servizio. La pianta ha pareti da 200 mm con le aperture, cinque porte e sei finestre contrassegnate D e W, luci a soffitto e prese doppie, etichette dei locali con le superfici, quote complessive e a catena, una tabella dei locali, una tabella di porte e finestre, una tabella di arredi e sanitari, una freccia del nord, una scala grafica, note e un cartiglio compilato. Ogni simbolo è un blocco a grandezza reale con gli attributi compilati (sigle, larghezze, tipi di porta, nomi dei locali e superfici).

Libero da usare e modificare nei propri progetti, anche commerciali. Lo ZIP contiene il disegno di esempio, un modello, una tabella di stili di stampa e un README; non serve alcun componente aggiuntivo. I dati del disegno sono inventati, quindi non è adatto alla progettazione né alla costruzione. Fornito così com'è, senza garanzia.

Scarica ZIP Anteprima nel browser

Questo esempio usa queste risorse

I simboli sono blocchi delle nostre librerie, con gli attributi già compilati. La cornice e il cartiglio provengono dal nostro modello di cartiglio ISO A3. Scaricali per disegnare i tuoi schemi.

Cosa contiene lo ZIP

Apartment-Plan-Sample.dwg
Disegno di esempio (DWG, formato AutoCAD 2018)
Architectural-Template-ISO-A3.dwt
Modello (DWT) su cui è stato realizzato il disegno
CADXChange-Monochrome.ctb
Tabella di stili di stampa (CTB) che stampa tutti i colori in nero
README.txt
README con l'elenco dei layer e le istruzioni d'uso

Il modello

Il modello di architettura contiene 10 layer con colori, spessori e tipi di linea (pareti, finiture del pavimento, elementi nascosti, griglia dei pilastri, simboli, vie di esodo, etichette, quote, testo e note), gli stili di testo da ISO-2.5 a ISO-5, lo stile di quotatura ISO-25 e un layout ISO A3 con cartiglio e tabella delle revisioni. I nomi dei layer seguono una convenzione diffusa, non una norma; rinominali secondo le regole della tua azienda.

Layer definiti

Tutti i layer del modello con colore, spessore di linea e tipo di linea, e il numero di oggetti di questo esempio presenti su ciascuno. I layer che l'esempio non usa sono comunque definiti, pronti per il tuo disegno.

Layer	Colore	Spessore	Tipo di linea	Uso	Oggetti qui
Layer di architettura
ARCH-WALL	7	0.50 mm	Continuous	Pareti e tramezzi in pianta	19
ARCH-FLOOR	9	0.13 mm	Continuous	Finiture del pavimento, tappeti e motivi	non usato qui
ARCH-HIDDEN	8	0.18 mm	HIDDEN	Elementi sopra o dietro il piano di sezione	non usato qui
ARCH-GRID	1	0.13 mm	DASHDOT	Griglia dei pilastri	non usato qui
SYMBOL	7	0.25 mm	Continuous	Simboli (il layer usato dalle librerie di simboli)	55
ARCH-ESCAPE	3	0.35 mm	DASHED	Vie di esodo	non usato qui
ARCH-TAG	7	0.18 mm	Continuous	Etichette di locali, porte e finestre	non usato qui
ARCH-DIM	3	0.18 mm	Continuous	Quote	3
ARCH-TEXT	7	0.18 mm	Continuous	Testo generale e tabelle	122
ARCH-NOTES	7	0.18 mm	Continuous	Note e legende	7
Layer del foglio e dei simboli
0	7	predefinito	Continuous	Layer predefinito, da lasciare vuoto	non usato qui
FRAME	7	predefinito	Continuous	Bordo del foglio	5
TITLEBLOCK	7	predefinito	Continuous	Cartiglio e tabella delle revisioni	1
VIEWPORT	8	predefinito	Continuous	Cornice della finestra del layout (non viene stampata)	2
DRAWING-AREA	8	predefinito	Continuous	Limite dell'area di disegno nello spazio modello (non viene stampato)	2

Stili definiti

Gli stili di testo, lo stile di quotatura e i tipi di linea definiti dal modello, così non devi impostarli in ogni nuovo disegno.

Tipo	Nome	Impostazioni
Stile di testo	ISO	isocp.shx, 15°, altezza variabile
Stile di testo	ISO-2.5	isocp.shx, 15°, alto 2.5 mm
Stile di testo	ISO-3.5	isocp.shx, 15°, alto 3.5 mm
Stile di testo	ISO-5	isocp.shx, 15°, alto 5 mm
Stile di testo	TB-en	Arial, usato dal cartiglio
Stile di quotatura	ISO-25	Testo 2.5 mm, frecce 2.5 mm, linee di estensione che superano di 1.25 mm la linea di quota e distano 0.625 mm dall'oggetto, linee di quota a 3.75 mm, 0 decimali
Tipo di linea	Continuous	Linea continua
Tipo di linea	DASHED	Tratteggio
Tipo di linea	DASHDOT	Tratto-punto
Tipo di linea	CENTER	Linea d'asse
Tipo di linea	PHANTOM	Linea fantasma
Tipo di linea	HIDDEN	Linea nascosta

Impostazione di foglio e disegno

Come è impostato il foglio, così i tuoi disegni si stampano nello stesso modo.

Foglio: ISO A3 orizzontale, 420 × 297 mm.
Layout: Un layout chiamato ISO-A3, stampato in scala 1:1 su supporto A3 senza margini, quindi senza margine di stampante.
Cornice: 20 mm dal bordo sinistro (lato rilegatura) e 10 mm dagli altri bordi; l'area di disegno all'interno è di 390 × 277 mm.
Spazio modello: Le unità sono i millimetri. L'area di disegno è mostrata in scala 1:1: 1 mm nel disegno è 1 mm sulla carta.
Cartiglio: 160 × 79 mm in basso a destra, con una tabella di revisioni di quattro righe sopra i campi società, progetto, titolo e approvazione.
Dimensione del testo: 2,5 mm per etichette e note, 3,5 mm e 5 mm per i titoli.
Scala dei tipi di linea: 1: i tratti sono dimensionati per la stampa in scala 1:1.
Stile di stampa: Nessuno impostato. Per stampare in bianco e nero scegli il CTB dello ZIP nell'impostazione di pagina.

Campi del cartiglio

Gli attributi del cartiglio. Fai doppio clic per compilarli, oppure scrivili per un intero set di disegni con BlockSync.

Attributo	Campo sul foglio	Valore in questo esempio
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Apartment Block A
AREA	AREA	Level 3
SYSTEM	SYSTEM	Architecture
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Two-bedroom apartment, floor plan
DRAWING_NO	DRAWING NO.	A-801
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	1:50
SHEET	SHEET	1
SHEET_OF	OF	1

Tabella delle revisioni: da R1 a R4, ciascuna con REV, DATE, DESCRIPTION e BY (16 attributi, vuoti in questo esempio).

Blocchi nel disegno

L'elenco dei componenti del disegno: nome del blocco, simbolo e quante volte è inserito. Con BlockSync puoi esportare lo stesso elenco dai tuoi disegni.

Simbolo	Blocco	Quantità
Luce a soffitto	ARCH_LIGHT_CEILING	6
Presa, doppia	ARCH_SOCKET_DOUBLE	6
Etichetta locale	ARCH_TAG_ROOM	5
Porta a battente singola, 900	ARCH_DOOR_SINGLE	3

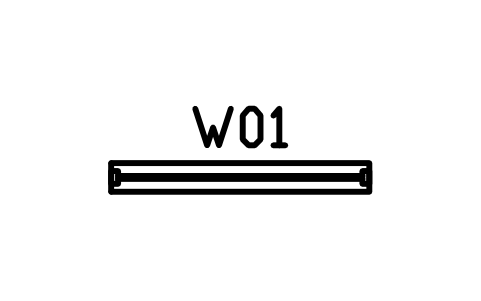

Finestra fissa, 1800	ARCH_WINDOW_FIXED_1800	3

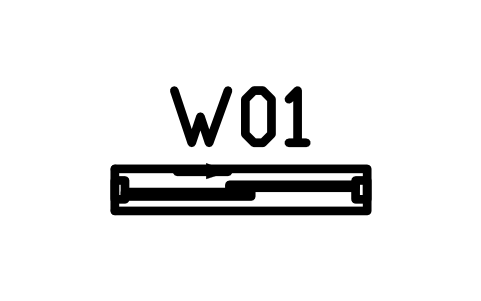

Finestra scorrevole, 1200	ARCH_WINDOW_SLIDING_1200	2

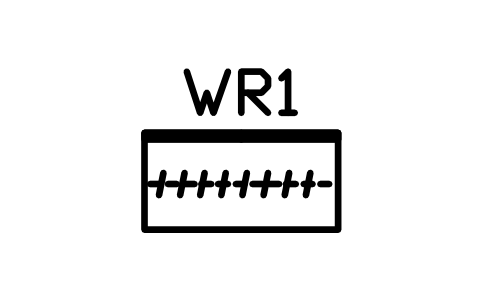

Armadio, 1200, ante a battente	ARCH_WARDROBE_1200	2

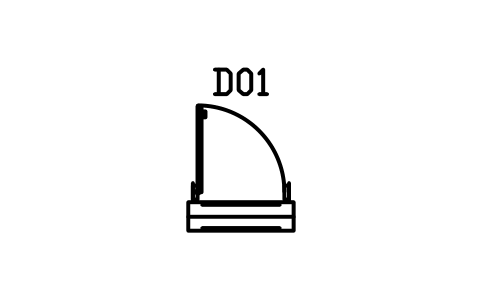

Porta di ingresso con gradino, 1000	ARCH_DOOR_ENTRANCE	1

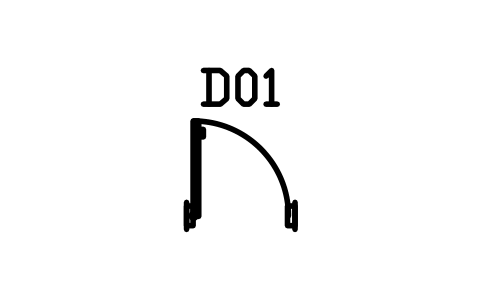

Porta a battente singola, 800	ARCH_DOOR_SINGLE_800	1

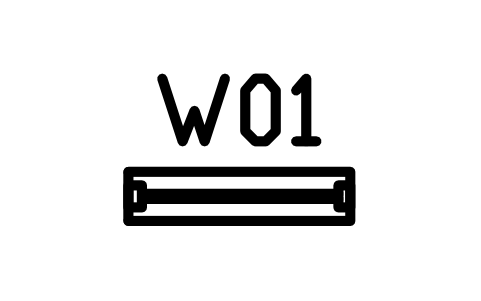

Finestra fissa, 900	ARCH_WINDOW_FIXED_900	1
Frigorifero, due porte, 900	ARCH_FRIDGE_FREEZER	1
Base 600	ARCH_CABINET_BASE	1

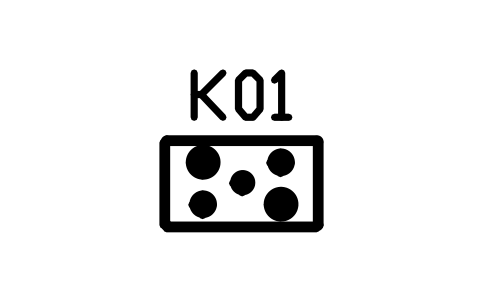

Piano cottura a gas, cinque fuochi, 900	ARCH_HOB_900	1
Lavello da cucina, due vasche, 1200	ARCH_SINK_DOUBLE	1

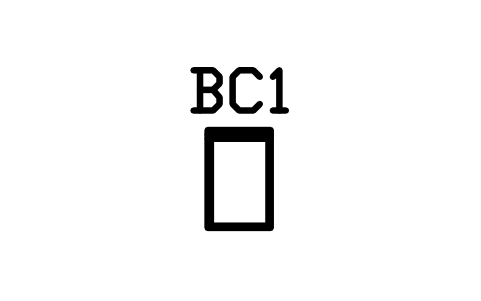

Base 400	ARCH_CABINET_BASE_400	1

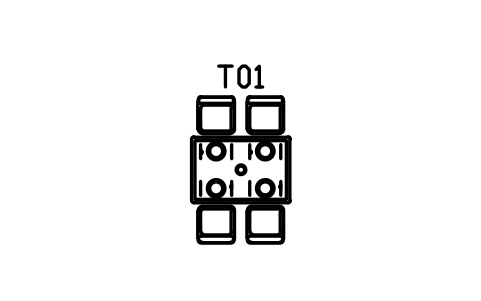

Tavolo da pranzo con quattro sedie	ARCH_DINING_TABLE_4	1
Scarpiera 800	ARCH_ITEM_SHOE_CABINET	1
Appendiabiti	ARCH_ITEM_COAT_STAND	1
Divano a tre posti, 2200	ARCH_SOFA_3	1
Tavolino da salotto, 1100 x 600	ARCH_COFFEE_TABLE	1
Poltrona, 900	ARCH_ARMCHAIR	1
Mobile TV, 1600	ARCH_TV_UNIT	1
Libreria, 900	ARCH_BOOKCASE	1
Lampada da terra	ARCH_ITEM_FLOOR_LAMP	1
Pianta in vaso 900	ARCH_ITEM_PLANT_LARGE	1

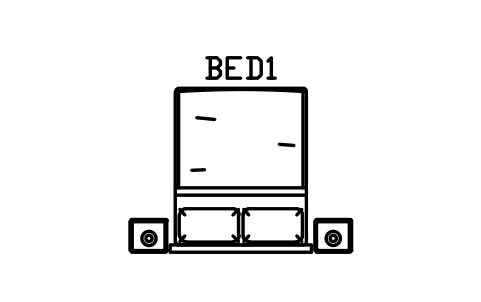

Letto Queen con comodini	ARCH_BED_SET_QUEEN	1
Letto singolo, 900 x 2000	ARCH_BED_SINGLE	1
Piatto doccia quadrato, 900	ARCH_SHOWER_TRAY	1
WC a pavimento con cassetta addossata	ARCH_WC	1
Lavabo su colonna, 550	ARCH_BASIN_PEDESTAL	1
Lavatrice, 600	ARCH_WASHER	1
Asciugatrice, 600	ARCH_DRYER	1
Scaldacqua, 300	ARCH_WATER_HEATER	1
Freccia del nord	ARCH_NORTH_ARROW	1
Scala grafica, 5 m	ARCH_SCALE_BAR	1

Elenco dei componenti

Una riga per ogni simbolo inserito, letta dagli attributi dei blocchi del disegno: ciò che è mostrato sul foglio e gli attributi dell'elenco compilati ma non visibili. BlockSync esporta gli stessi attributi dai tuoi disegni.

Sigla	Descrizione	Compilato, non mostrato
D1	Porta di ingresso con gradino, 1000ARCH_DOOR_ENTRANCE	WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D2	Porta a battente singola, 900ARCH_DOOR_SINGLE	WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D3	Porta a battente singola, 900ARCH_DOOR_SINGLE	WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D4	Porta a battente singola, 900ARCH_DOOR_SINGLE	WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D5	Porta a battente singola, 800ARCH_DOOR_SINGLE_800	WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
W1	Finestra fissa, 1800ARCH_WINDOW_FIXED_1800	WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W2	Finestra fissa, 1800ARCH_WINDOW_FIXED_1800	WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W3	Finestra fissa, 1800ARCH_WINDOW_FIXED_1800	WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W4	Finestra scorrevole, 1200ARCH_WINDOW_SLIDING_1200	WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E
W5	Finestra scorrevole, 1200ARCH_WINDOW_SLIDING_1200	WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E
W6	Finestra fissa, 900ARCH_WINDOW_FIXED_900	WIDTH_MM = 900HEIGHT_MM = 1350GLAZING = Double, low-E

Costruttore, modello e note sono vuoti su tutti i blocchi, pronti per i tuoi dati. I valori sono esempi.

Come usarlo

Apri il disegno di esempio per vedere come sono usati layer, testi e cartiglio, oppure aprilo prima nel browser, senza installare nulla.
Inizia il tuo disegno dal modello (NEW, poi scegli il file DWT). Per stampare in bianco e nero copia il file CTB nella cartella degli stili di stampa.
Inserisci nel disegno i blocchi della libreria di simboli. I blocchi dell'esempio sono copie: non cambiano quando la libreria viene aggiornata.
Fai doppio clic sul cartiglio per compilarlo, poi esporta l'elenco dei componenti con BlockSync.
