Modelli di cartiglio gratuiti per AutoCAD (DWG)

Dodici modelli di foglio che condividono un unico cartiglio compatto: ISO da A4 ad A1 e ANSI A e B, ciascuno in orizzontale e in verticale. Ogni file si apre con il layout pronto: formato del foglio impostato, riquadro e segni di centratura disegnati, una finestra in scala 1:1 e un cartiglio costituito da un blocco con attributi, che puoi compilare a mano o aggiornare per molti disegni in una volta.

Liberi da usare e modificare nei tuoi progetti, anche commerciali. Ogni ZIP contiene un semplice file DWG in formato AutoCAD 2018 e un breve README; nessun componente aggiuntivo necessario. Forniti così come sono, senza garanzia.

Standard
Orientamento

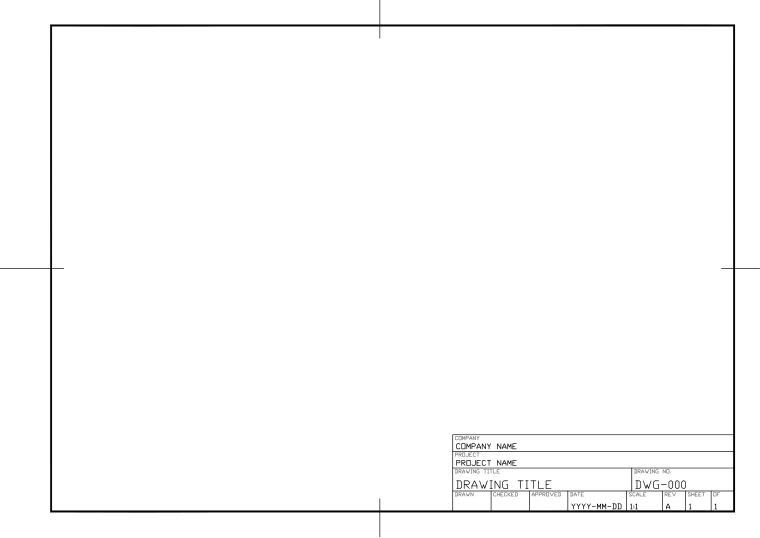

  • Anteprima del modello di cartiglio ISO A4, Orizzontale, 297 × 210 mm

    ISO A4 · Orizzontale

    297 × 210 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

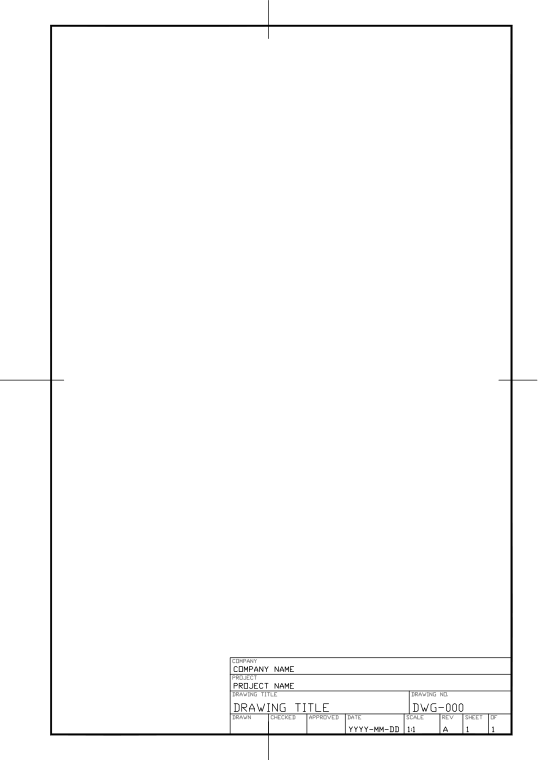

  • Anteprima del modello di cartiglio ISO A4, Verticale, 210 × 297 mm

    ISO A4 · Verticale

    210 × 297 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

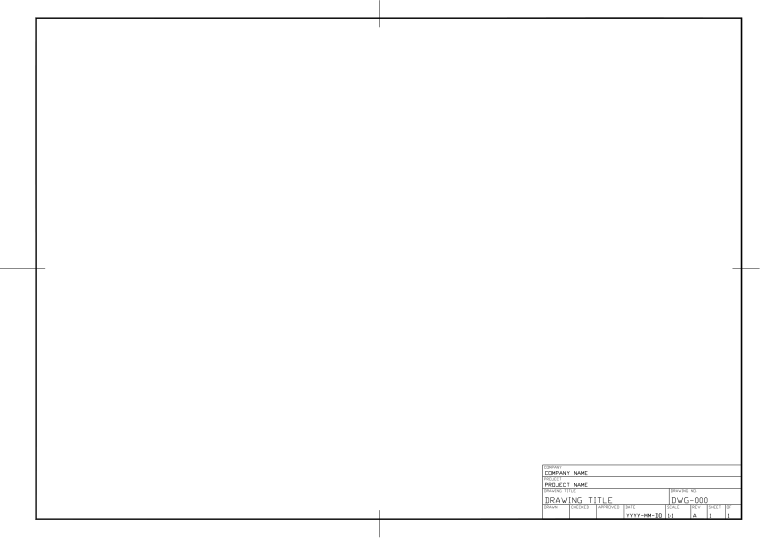

  • Anteprima del modello di cartiglio ISO A3, Orizzontale, 420 × 297 mm

    ISO A3 · Orizzontale

    420 × 297 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

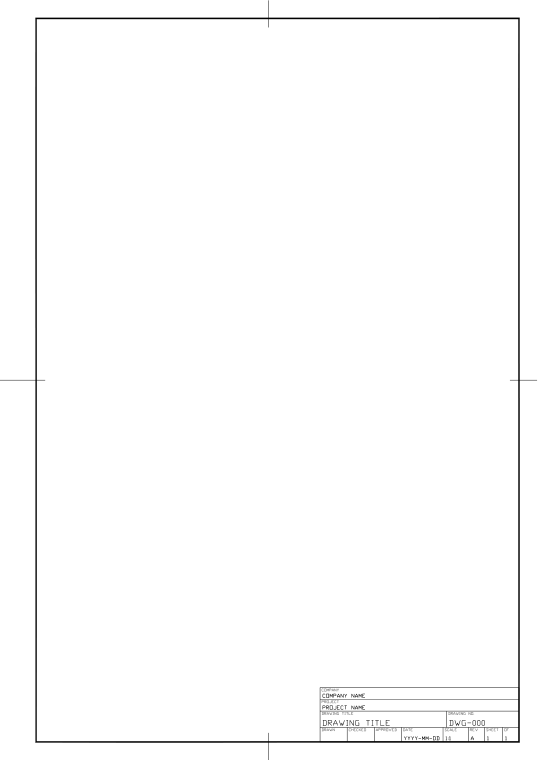

  • Anteprima del modello di cartiglio ISO A3, Verticale, 297 × 420 mm

    ISO A3 · Verticale

    297 × 420 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

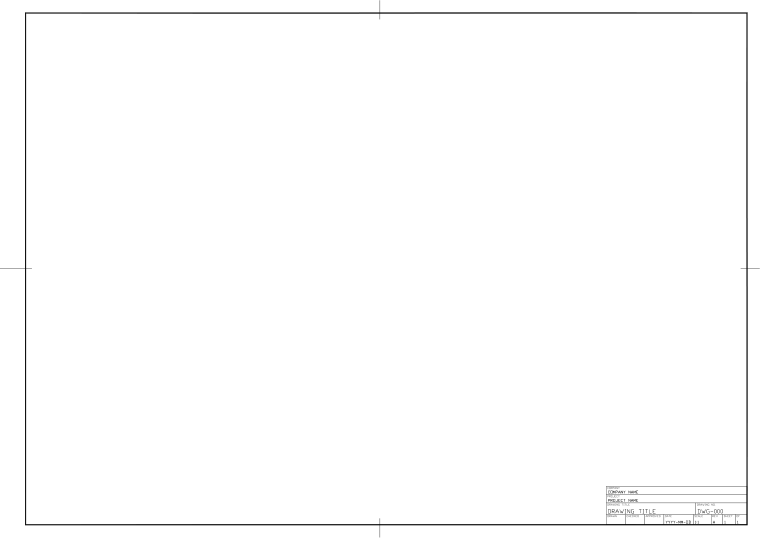

  • Anteprima del modello di cartiglio ISO A2, Orizzontale, 594 × 420 mm

    ISO A2 · Orizzontale

    594 × 420 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

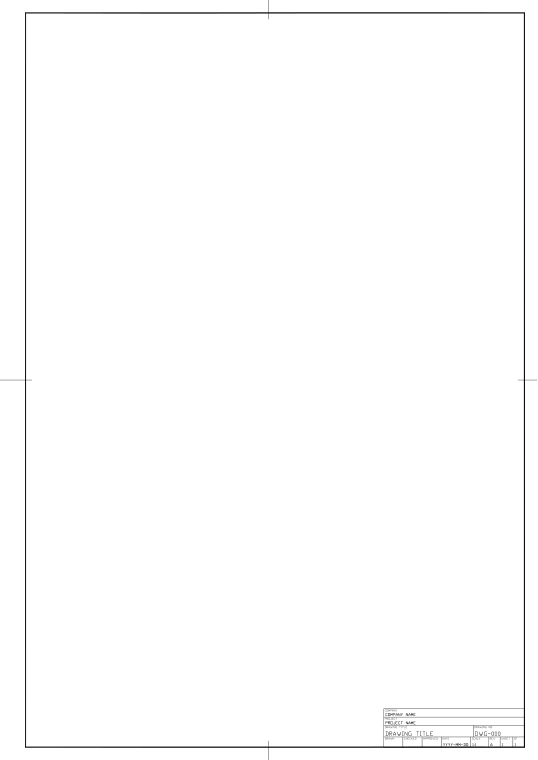

  • Anteprima del modello di cartiglio ISO A2, Verticale, 420 × 594 mm

    ISO A2 · Verticale

    420 × 594 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

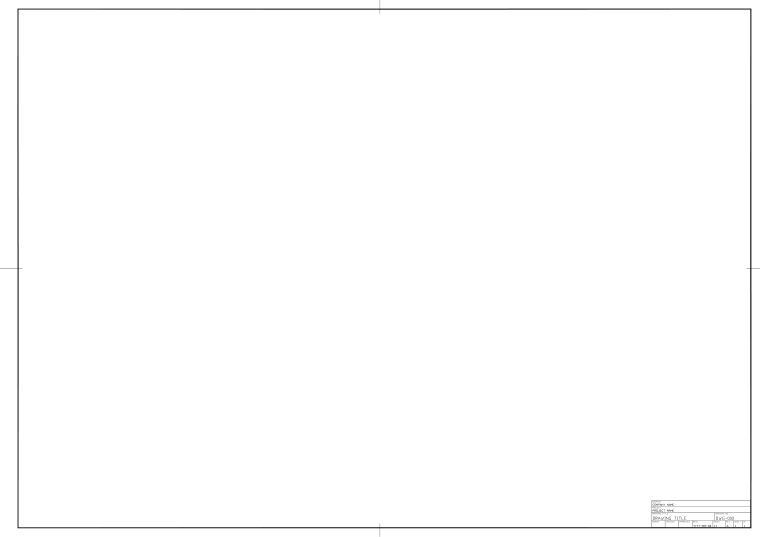

  • Anteprima del modello di cartiglio ISO A1, Orizzontale, 841 × 594 mm

    ISO A1 · Orizzontale

    841 × 594 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

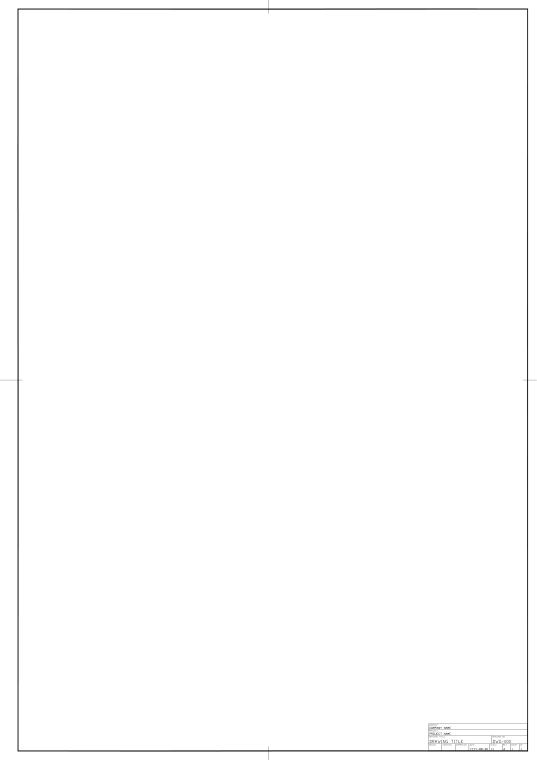

  • Anteprima del modello di cartiglio ISO A1, Verticale, 594 × 841 mm

    ISO A1 · Verticale

    594 × 841 mm

    Margine del riquadro: 20 mm sul lato di rilegatura, 10 mm altrove

    Scarica lo ZIP

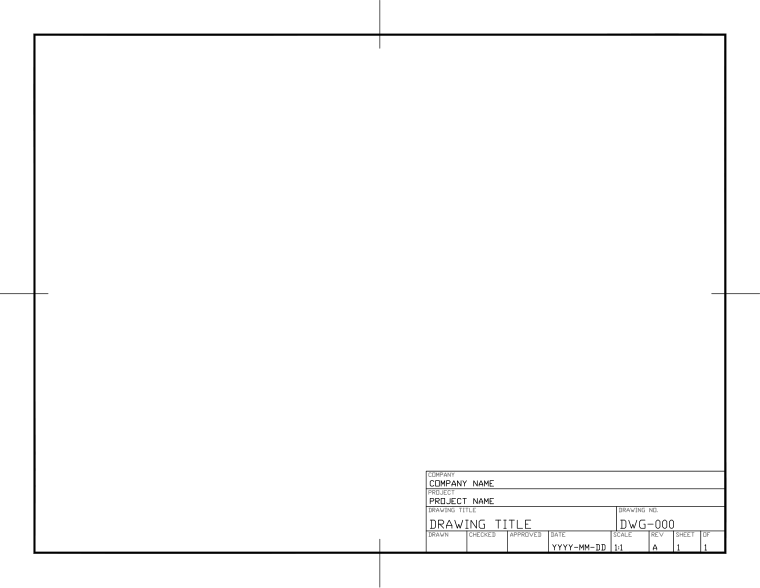

  • Anteprima del modello di cartiglio ANSI A, Orizzontale, 11 × 8.5 pollici

    ANSI A · Orizzontale

    11 × 8.5 pollici

    Margine del riquadro: 0,5 pollici su tutti i lati

    Scarica lo ZIP

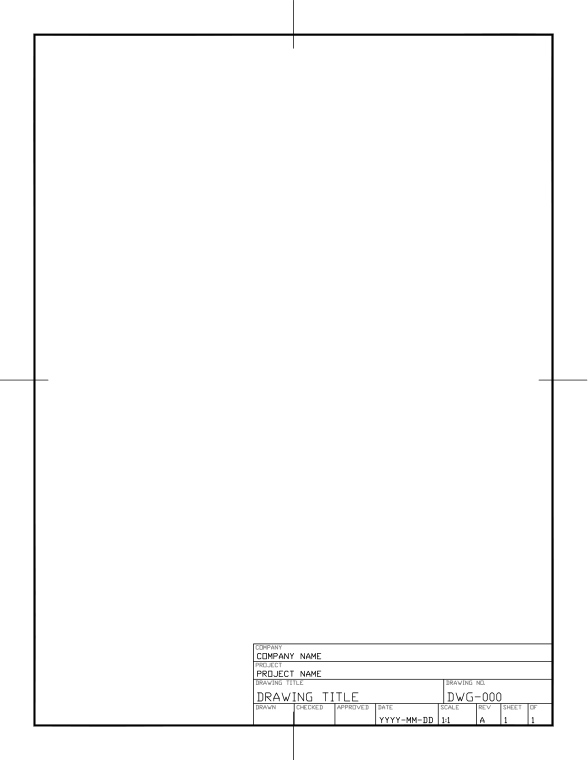

  • Anteprima del modello di cartiglio ANSI A, Verticale, 8.5 × 11 pollici

    ANSI A · Verticale

    8.5 × 11 pollici

    Margine del riquadro: 0,5 pollici su tutti i lati

    Scarica lo ZIP

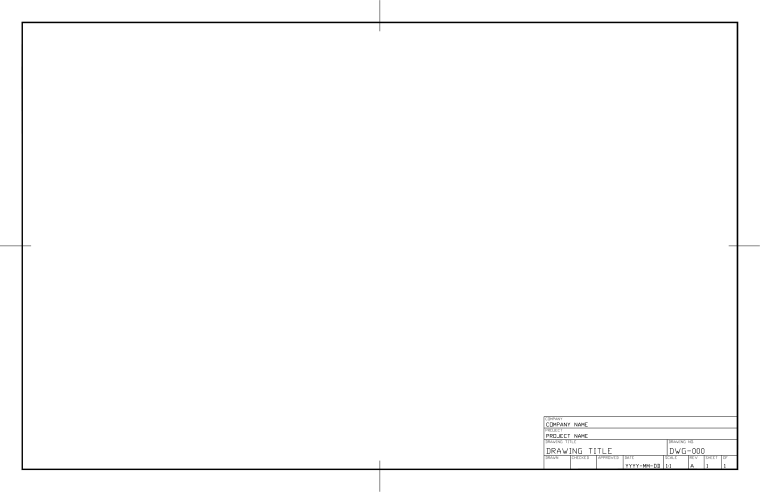

  • Anteprima del modello di cartiglio ANSI B, Orizzontale, 17 × 11 pollici

    ANSI B · Orizzontale

    17 × 11 pollici

    Margine del riquadro: 0,5 pollici su tutti i lati

    Scarica lo ZIP

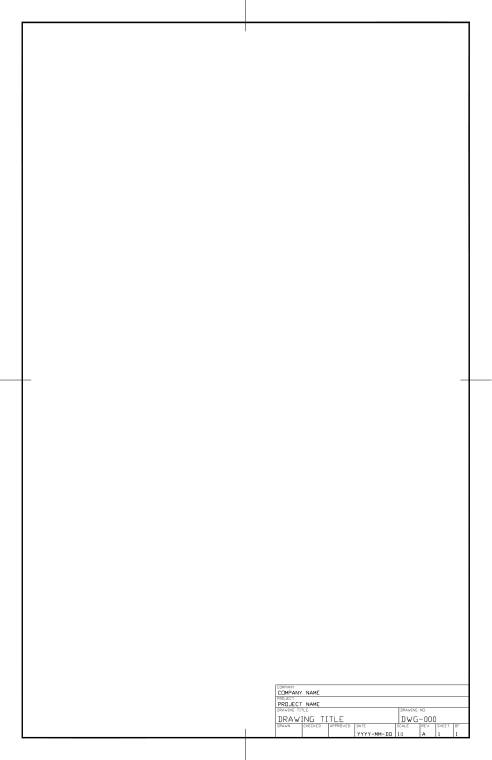

  • Anteprima del modello di cartiglio ANSI B, Verticale, 11 × 17 pollici

    ANSI B · Verticale

    11 × 17 pollici

    Margine del riquadro: 0,5 pollici su tutti i lati

    Scarica lo ZIP

Che cosa contiene ogni modello

  • Un layout nello spazio carta con formato del foglio e plotter (DWG To PDF) impostati, scala di stampa 1:1 e un riquadro con margini e segni di centratura.
  • Un cartiglio in basso a destra, 110 × 30 mm (4,33 × 1,18 pollici): un blocco, TITLEBLOCK, con 12 attributi.
  • Una finestra su tutto il riquadro in scala 1:1. È bloccata: sbloccala prima di cambiare la scala.
  • Un rettangolo nello spazio modello sul layer DRAWING-AREA che mostra esattamente ciò che mostra la finestra; non viene stampato. Disegna al suo interno.
  • Layer puliti: FRAME, TITLEBLOCK, VIEWPORT e DRAWING-AREA (gli ultimi due non vengono stampati). I file ISO sono in millimetri, i file ANSI in pollici.

COMPANYPROJECTTITLEDRAWING_NODRAWNCHECKEDAPPROVEDDATESCALEREVSHEETSHEET_OF

Come usare un modello

  1. Apri il DWG e salvalo con un tuo nome, oppure salvalo come modello di disegno (.dwt) per iniziare da esso nuovi disegni.
  2. Fai doppio clic sul cartiglio (o esegui EATTEDIT) e compila i campi. Per compilare molti disegni in una volta usa BlockSync.
  3. Disegna nello spazio modello dentro il rettangolo DRAWING-AREA. Per una scala diversa da 1:1 sblocca la finestra, imposta la sua scala (per esempio 1:100) e ridimensiona il rettangolo dello stesso fattore.
  4. Scegli la stampante o il plotter PDF nell'impostazione pagina del layout e stampa. Il formato del foglio è già impostato.

I cartigli sono standardizzati?

Solo in parte. I formati dei fogli e i loro margini sono comuni tra i paesi: la ISO 5457 (serie A, con un margine più largo sul lato di rilegatura) è usata nella maggior parte del mondo e la ASME Y14.1 (formati da A a E) negli Stati Uniti. La ISO 7200 elenca i campi di dati che un cartiglio dovrebbe contenere. La disposizione esatta del cartiglio non è standardizzata: ogni azienda, e spesso ogni settore, ha la sua.

Questi modelli seguono la prassi comune per formati dei fogli, margini e campi, nello spirito di quegli standard, ma non sono certificati secondo nessuno di essi. Se la tua azienda o il tuo cliente ha uno standard, usali come punto di partenza e adatta il cartiglio.

Domande frequenti

Tutti i cartigli di AutoCAD sono uguali?
No. I formati dei fogli e i margini sono in gran parte standardizzati (ISO 5457, ASME Y14.1) e la ISO 7200 elenca i campi di dati, ma la disposizione del cartiglio in sé differisce da un'azienda all'altra e tra settori. Usa questi modelli come punto di partenza e modifica il blocco secondo il tuo standard.
Questi modelli sono conformi a ISO 5457, ISO 7200 o ASME Y14.1?
Seguono la prassi comune per formati dei fogli, margini del riquadro e campi del cartiglio, nello spirito di quegli standard, ma non sono stati verificati punto per punto e non sono certificati. Se un cliente richiede una conformità rigorosa, controlla il cartiglio rispetto al suo standard.
Come compilo il cartiglio?
Fai doppio clic sul cartiglio per aprire l'Editor attributi avanzato, oppure esegui EATTEDIT. I campi sono attributi: COMPANY, PROJECT, TITLE, DRAWING_NO, DRAWN, CHECKED, APPROVED, DATE, SCALE, REV, SHEET e SHEET_OF. Per compilare i cartigli di molti disegni in una volta, esportali in Excel e riscrivili con BlockSync.
Come cambio la scala della finestra?
La finestra è bloccata perché la vista non possa essere spostata per errore. Selezionala, imposta «Visualizzazione bloccata» su «No» nella tavolozza Proprietà, scegli la scala (per esempio 1:100) e bloccala di nuovo. Ridimensiona il rettangolo DRAWING-AREA nello spazio modello dello stesso fattore, perché continui a corrispondere a ciò che mostra la finestra, e modifica l'attributo SCALE del cartiglio.
Posso aggiungere un logo o cambiare i campi?
Sì. Apri il blocco con BEDIT per aggiungere un logo, cambiare la dimensione o aggiungere attributi. Per portare la modifica nei disegni che contengono già il blocco, aggiornali con ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
Quali versioni di AutoCAD possono aprirli?
I file sono semplici DWG in formato AutoCAD 2018, quindi AutoCAD 2018 e versioni successive li aprono. Contengono solo oggetti standard e non richiedono alcun componente aggiuntivo.

Molti disegni, un solo cartiglio

Quando ogni disegno di un progetto richiede lo stesso nome di progetto, la stessa revisione e la stessa data, non modificare i cartigli uno per uno. Leggi gli attributi di tutti i disegni in un foglio Excel, compilali e riscrivili in una sola esecuzione, con anteprima e backup.

Scopri come con BlockSync
