Simboli per impianti elettrici AutoCAD gratuiti (DWG): prese, interruttori, illuminazione e allarme incendio

Informazioni sulle consuetudini di disegno

Non esiste una norma unica per i simboli delle planimetrie di impianti elettrici: prese, interruttori e apparecchi di illuminazione si disegnano in modo simile, ma i dettagli (il braccio dell'interruttore, il tratto della presa, le lettere accanto al simbolo) cambiano tra paesi, norme di installazione e studi. La IEC 60617 contiene anche simboli per impianti, ma le piante seguono la pratica locale.

Questi simboli sono disegni nostri secondo le convenzioni comuni del disegno elettrico degli edifici, e la libreria non è certificata rispetto a nessuna norma o regola di installazione. Confrontali con la legenda del tuo cliente o con le regole del tuo progetto e modifica i blocchi se i tuoi differiscono.

Domande frequenti

Questi simboli sono conformi a una norma?

No. Per i simboli delle planimetrie elettriche non esiste una norma vincolante; seguono le convenzioni comuni e si possono modificare secondo la legenda del tuo studio o le regole locali.

In cosa differisce questa libreria dai simboli di architettura?

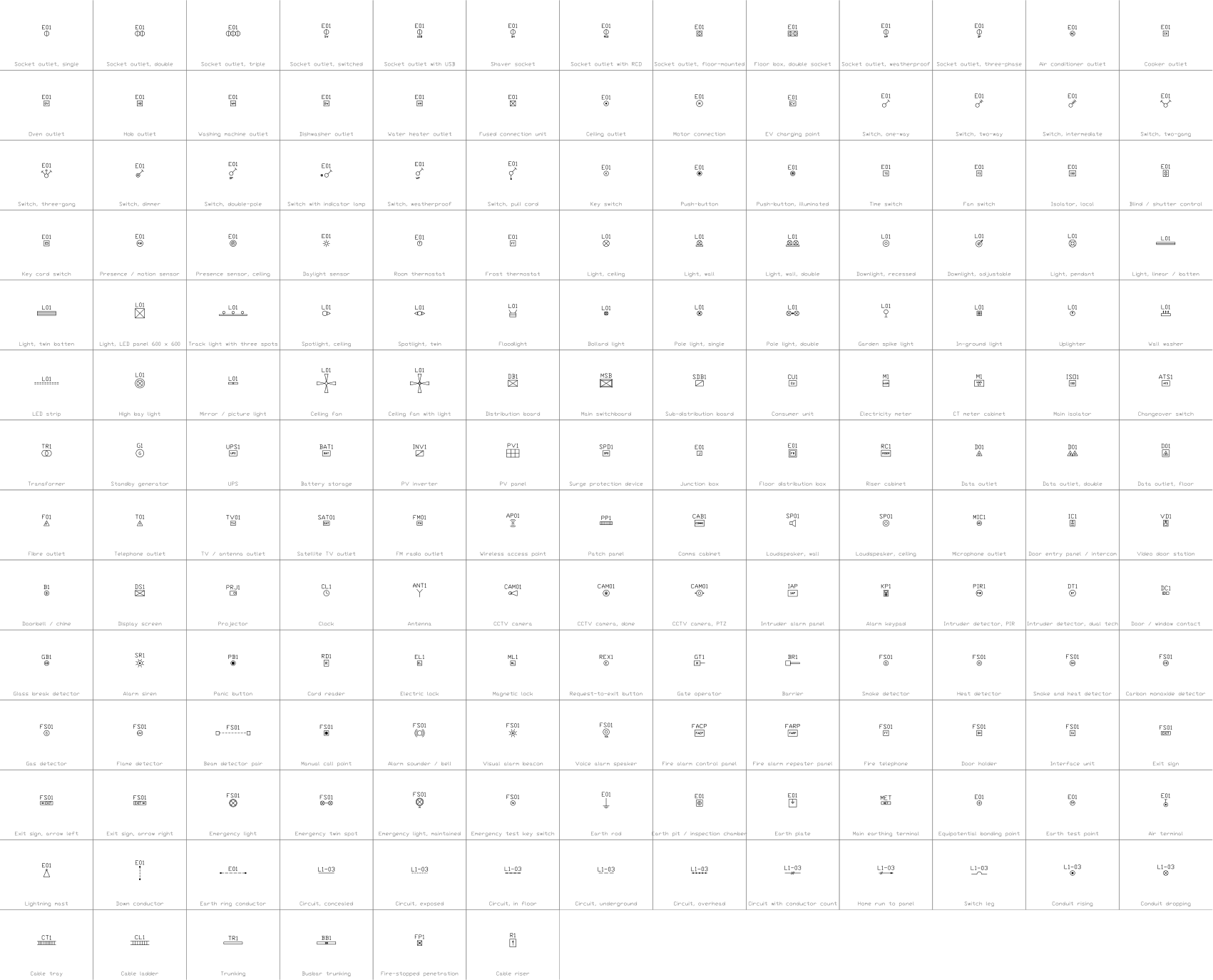

La libreria di architettura ha i 28 simboli elettrici e di illuminazione più comuni accanto a porte, finestre e arredi. Questa è la serie completa per le piante elettriche, con circa 175 simboli, le stesse forme per i più comuni e attributi per circuiti, valori nominali e cavi.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Come faccio un elenco di prese o di apparecchi di illuminazione dai disegni?

Esporta i blocchi di tutte le planimetrie in Excel con BlockSync: una riga per blocco con sigla e attributi. Compila in Excel circuiti, valori nominali e altezze di montaggio e riscrivili in un'unica passata, con anteprima e copia di sicurezza.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
