Blocchi gratuiti per camere bianche per AutoCAD (DWG): classi ISO, HEPA e FFU, camere di passaggio, isolatori, griglie di campionamento

Sulle norme e sulle dimensioni

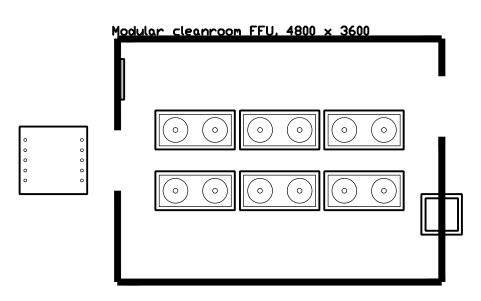

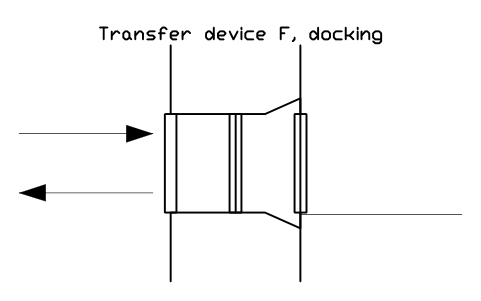

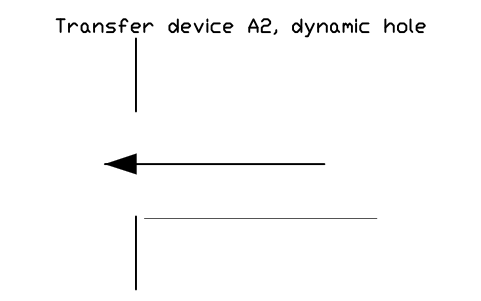

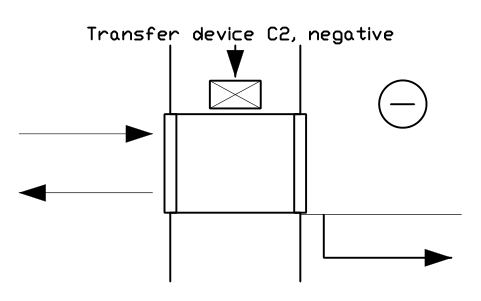

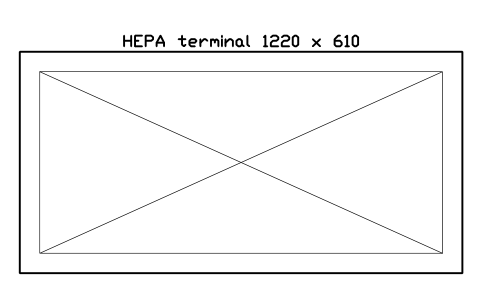

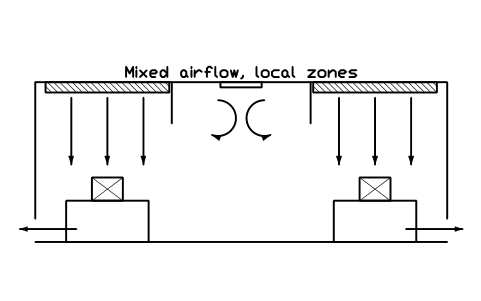

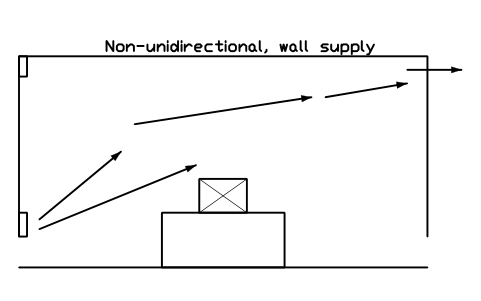

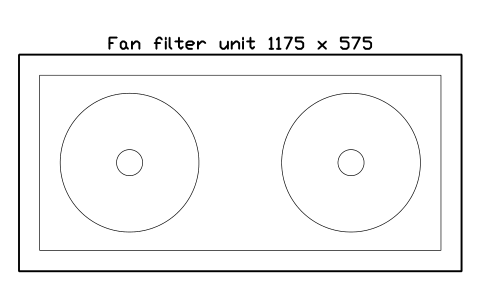

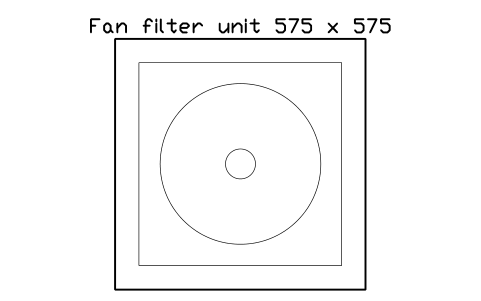

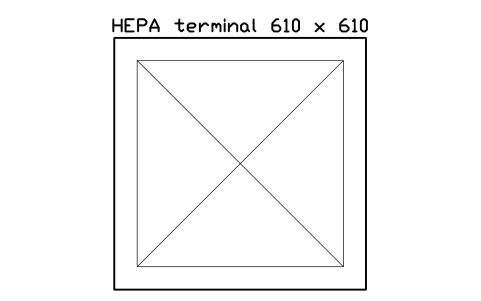

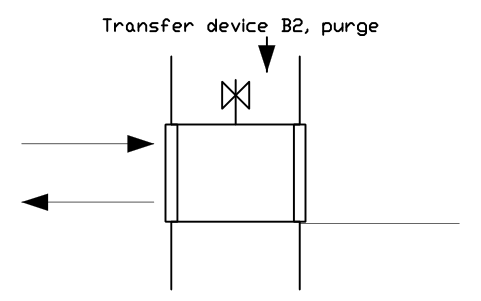

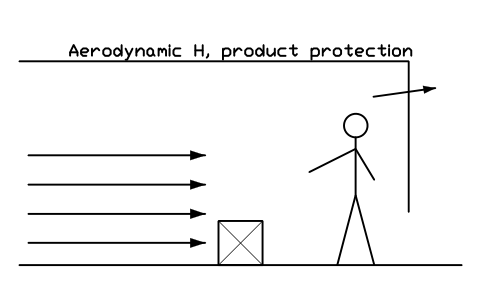

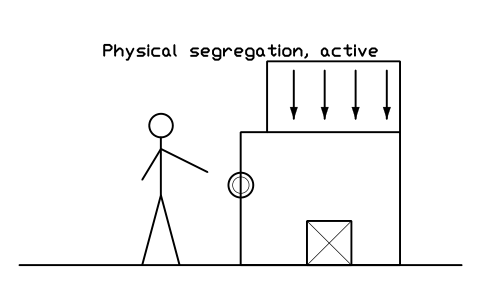

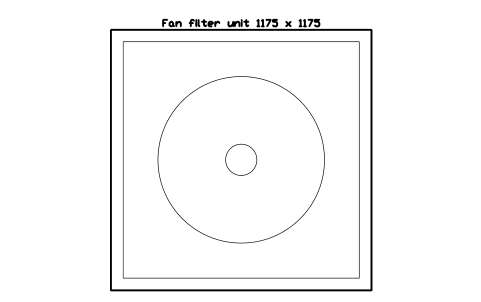

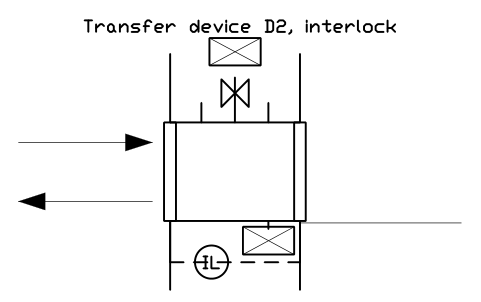

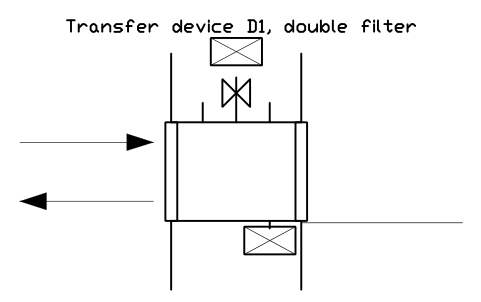

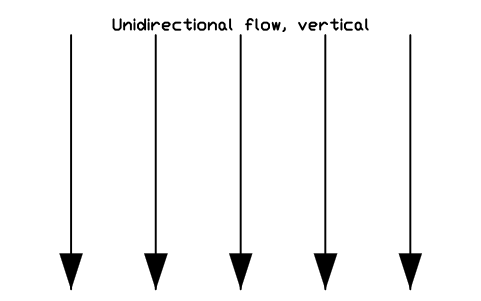

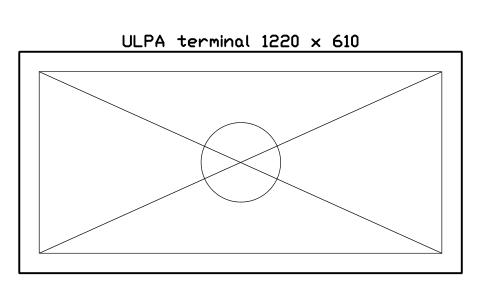

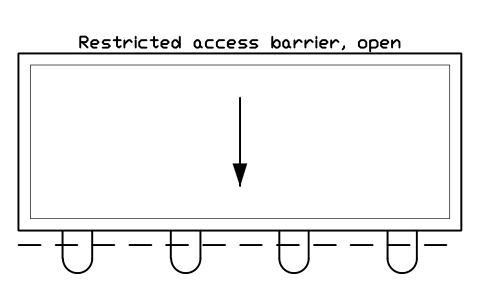

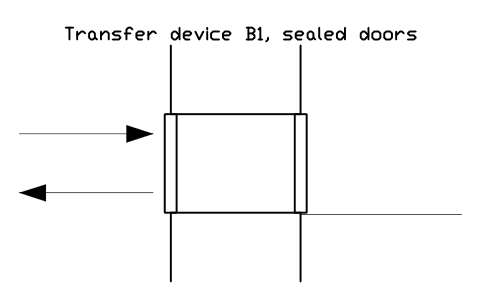

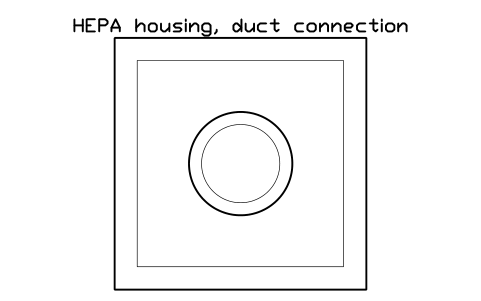

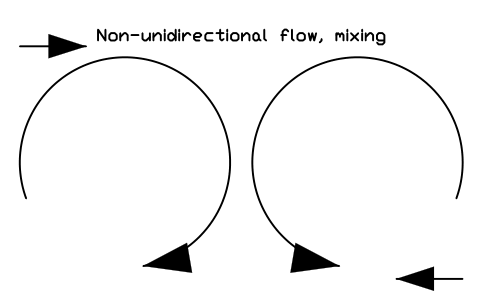

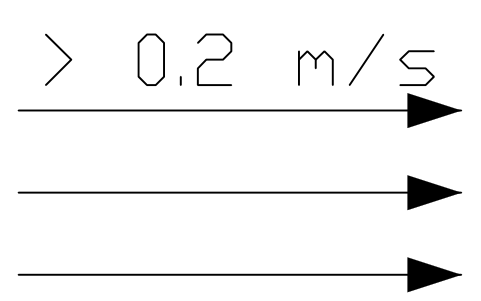

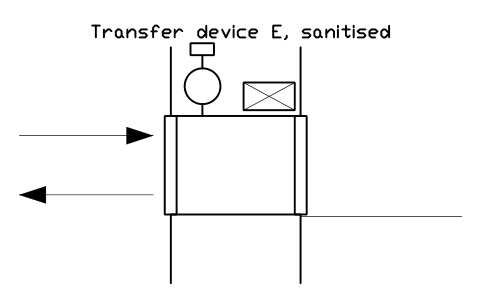

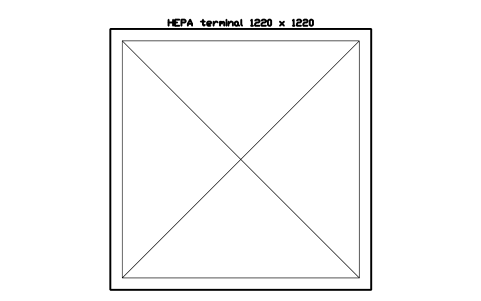

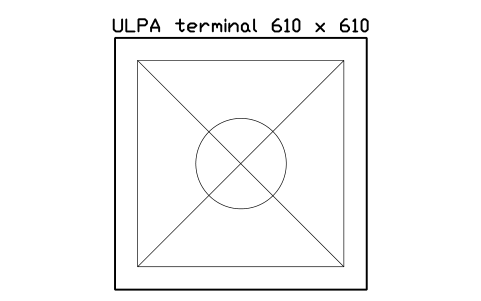

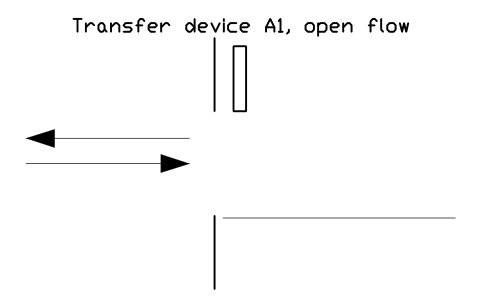

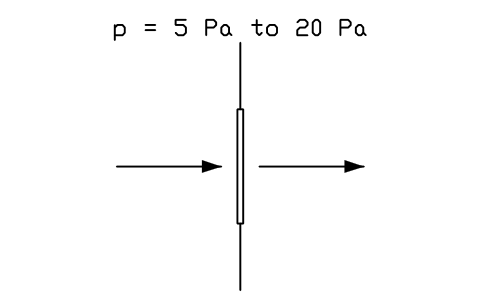

Le classi di pulizia dell'aria ISO 1-9, la designazione con stato di occupazione e dimensioni delle particelle e il numero di punti di campionamento in base alla superficie del locale seguono la classificazione delle camere bianche (ISO 14644-1). I concetti di flusso d'aria e di separazione seguono quelli descritti per la progettazione delle camere bianche (ISO 14644-4), e i dispositivi di separazione e i tipi di trasferimento da A1 a F seguono la classificazione dei dispositivi di separazione (ISO 14644-7). Queste norme sono citate solo come riferimenti usuali; i simboli in pianta, le dimensioni e i layout seguono la pratica comune, per esempio un terminale HEPA di 610 x 610 mm o un'unità filtrante a ventilatore di 1175 x 575 mm. Differenze di pressione, ricambi d'aria, classi dei filtri, velocità dell'aria e numero di camere di passaggio derivano dalla tua specifica e dalle regole a cui lavori.

I blocchi sono nostri disegni, semplificati a ciò che conta in pianta, e la libreria non è certificata. Un'etichetta di classe è un'annotazione: un locale è di classe ISO 5 o 7 solo dopo essere stato collaudato e classificato. La libreria aiuta a disegnare e a elencare una camera bianca, non dimostra che un progetto rispetti ISO 14644, GMP o altre regole. Controlla le norme e i regolamenti applicabili al tuo progetto e fai verificare il progetto finale da una persona competente.

Domande frequenti

Cosa contiene la libreria?

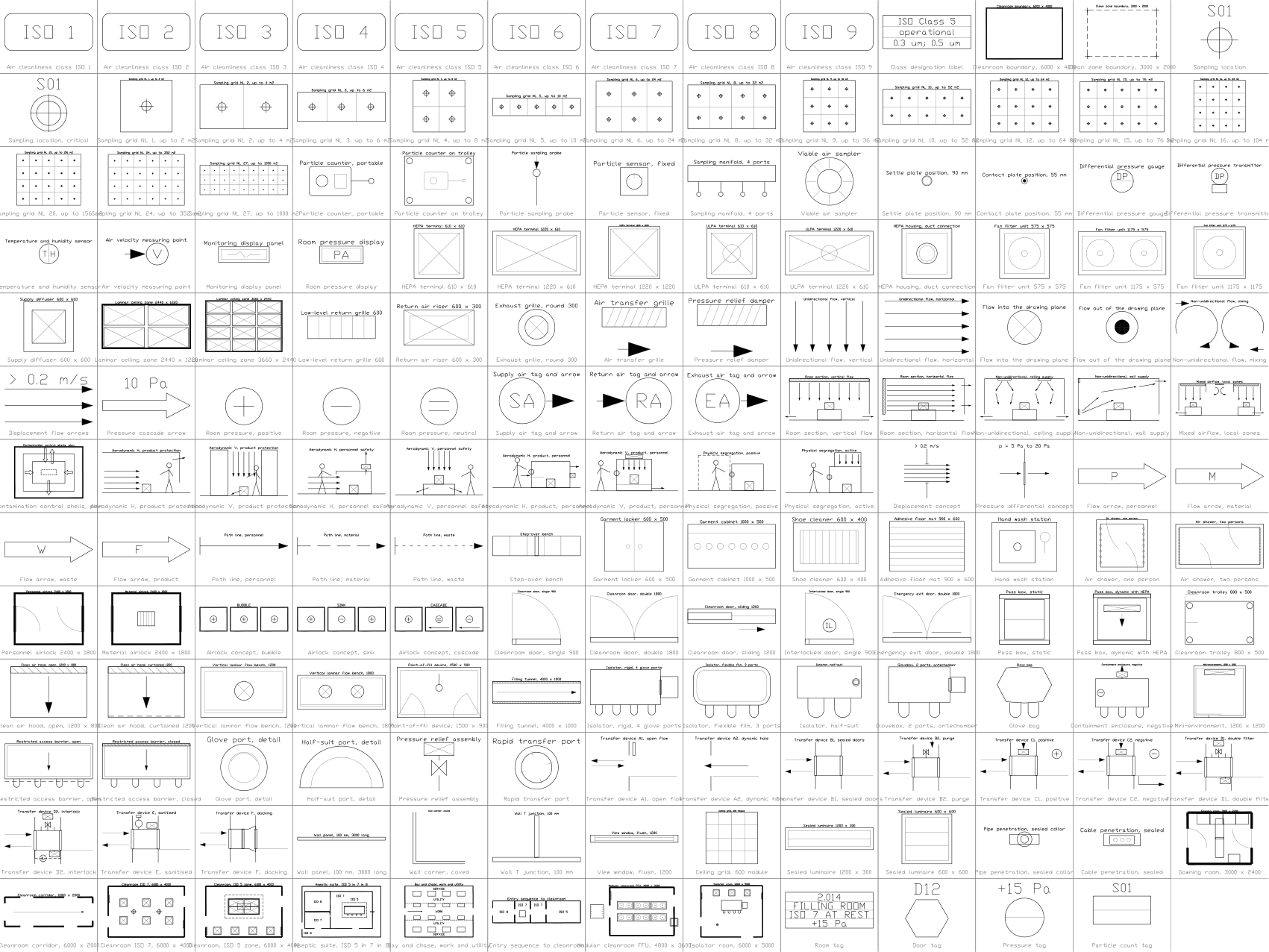

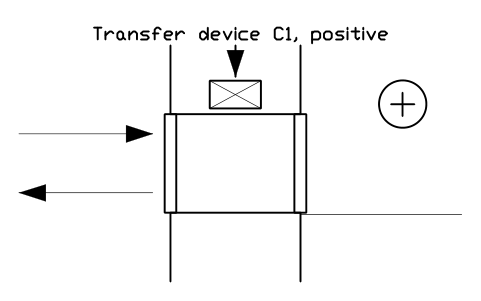

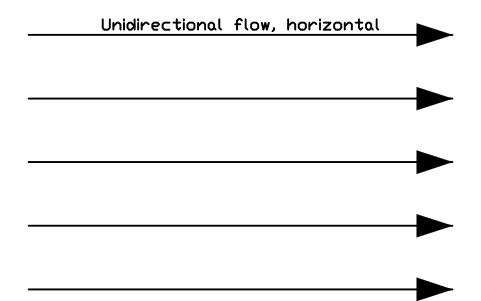

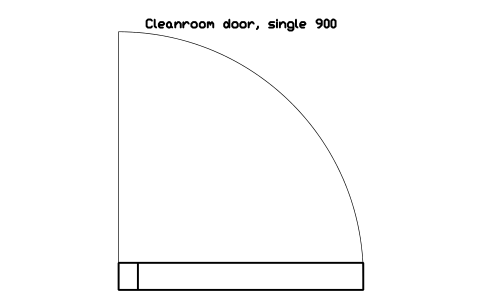

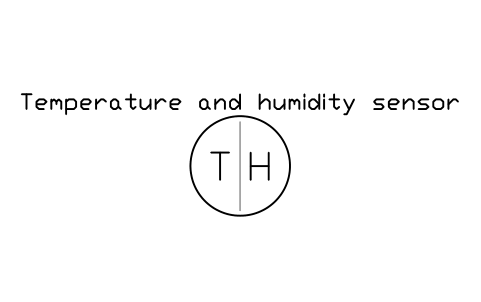

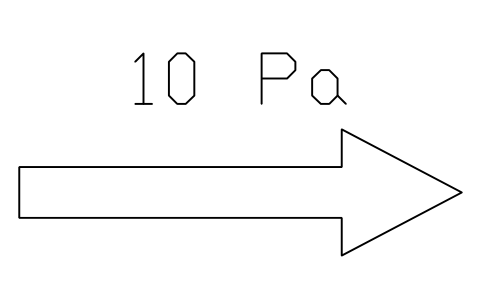

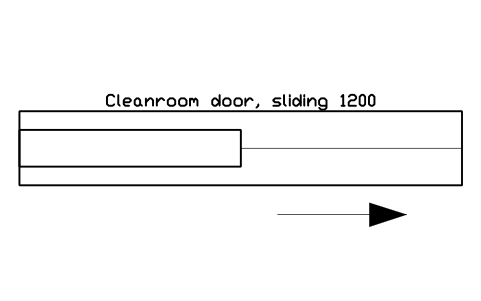

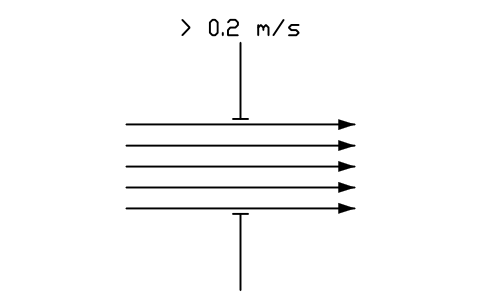

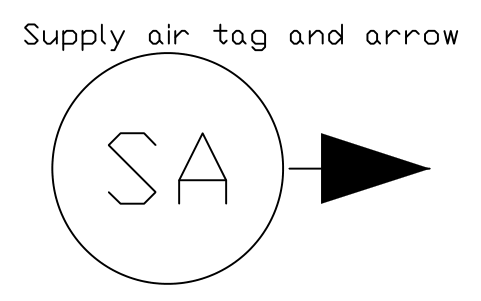

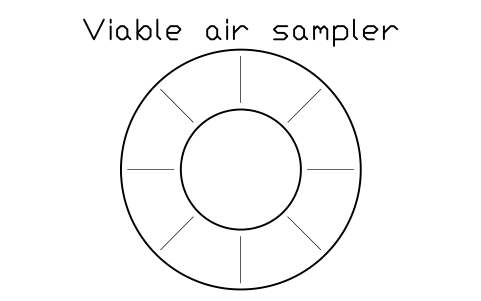

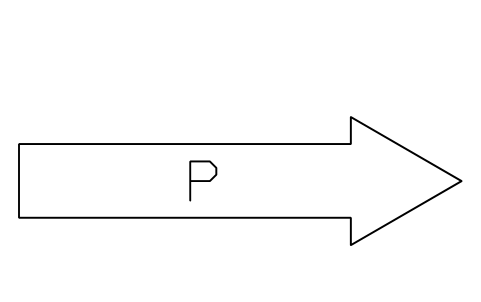

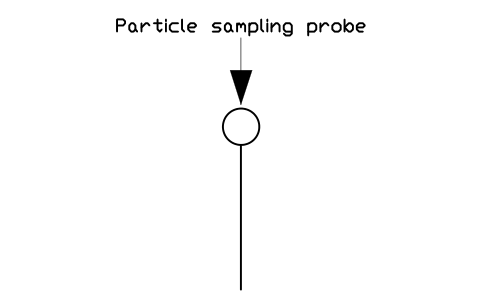

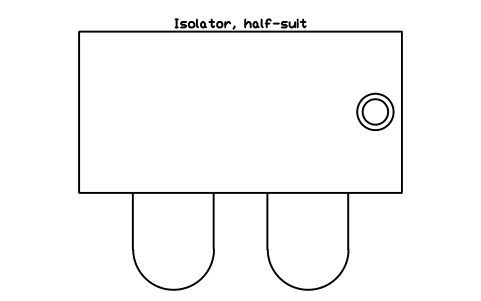

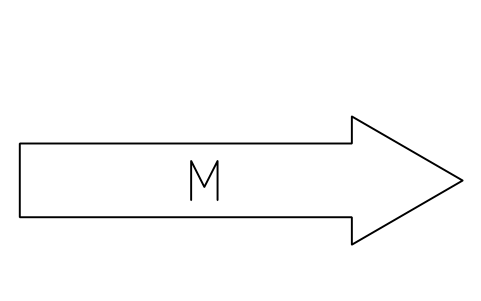

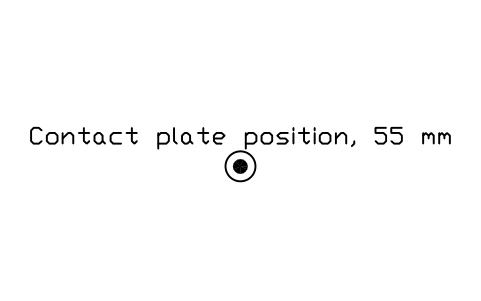

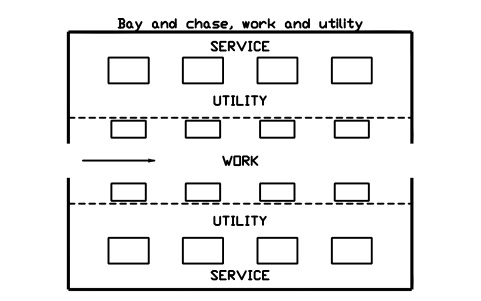

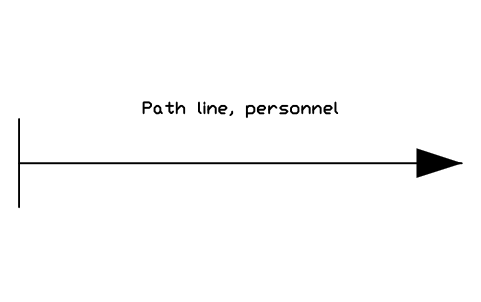

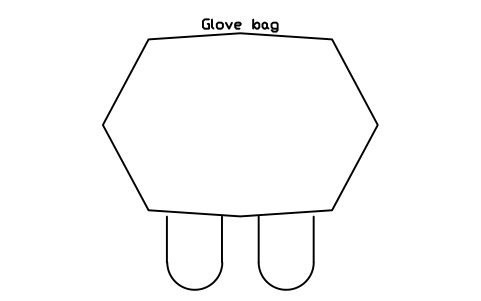

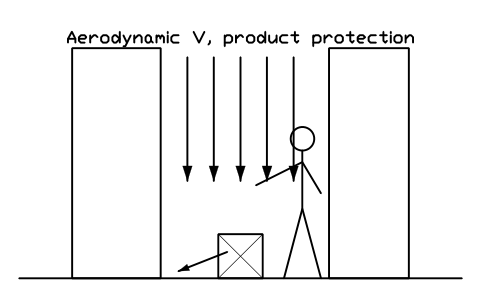

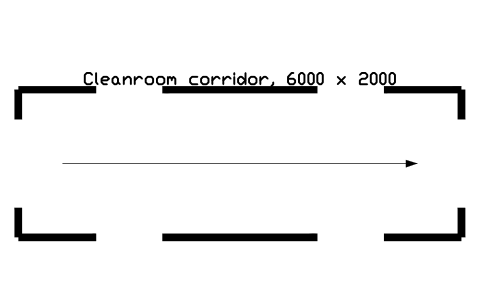

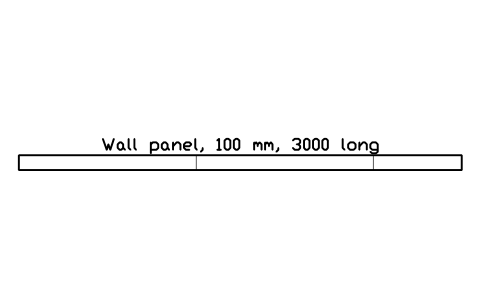

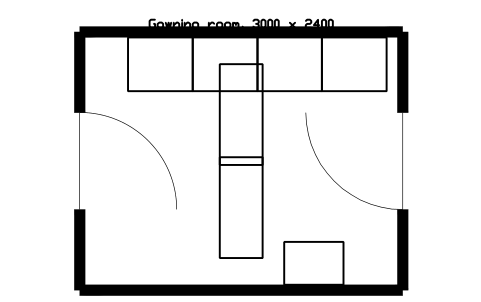

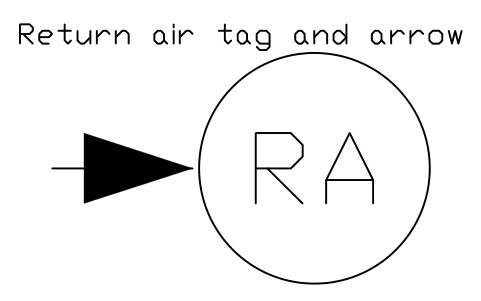

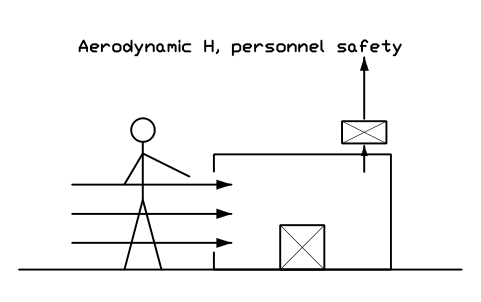

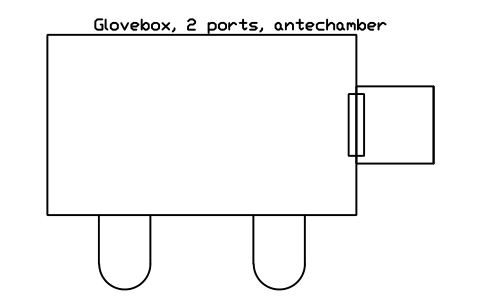

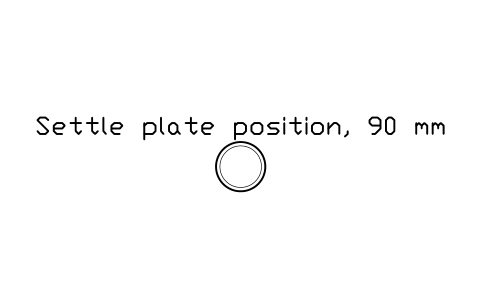

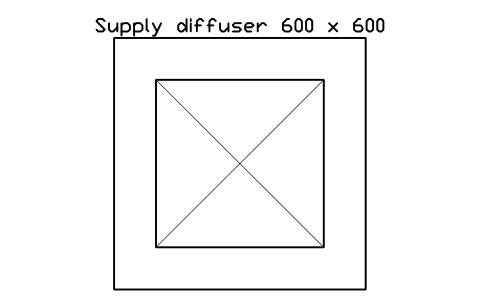

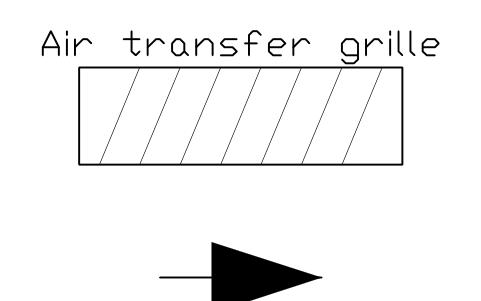

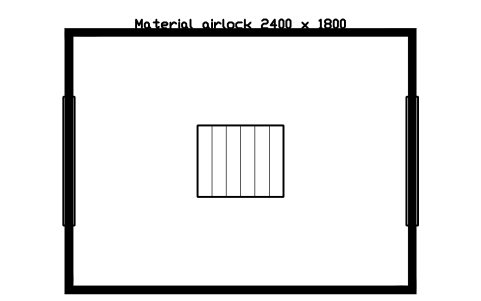

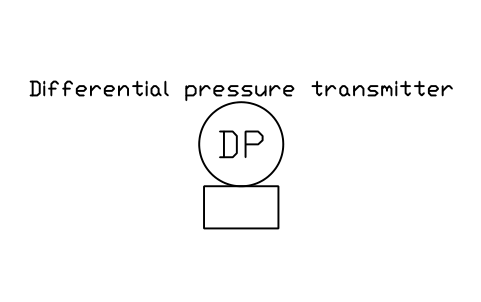

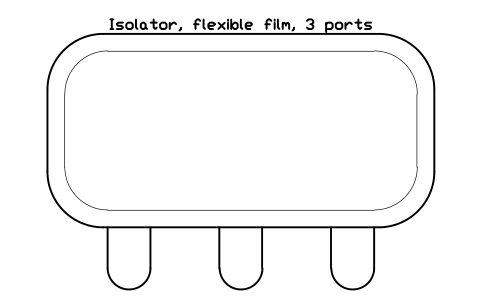

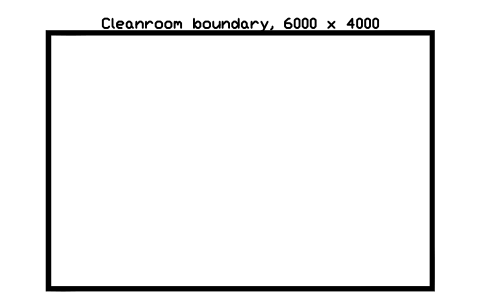

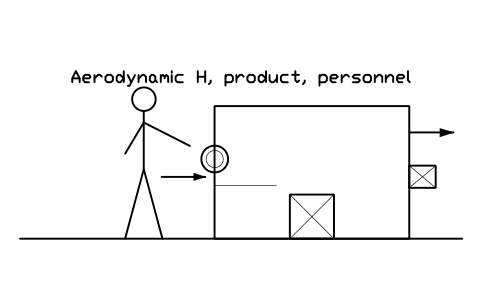

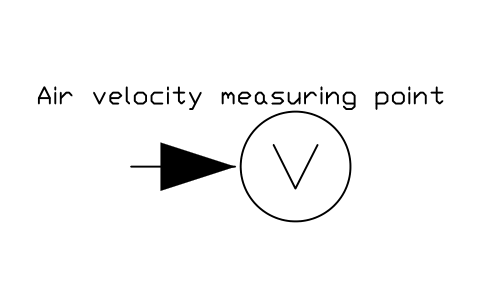

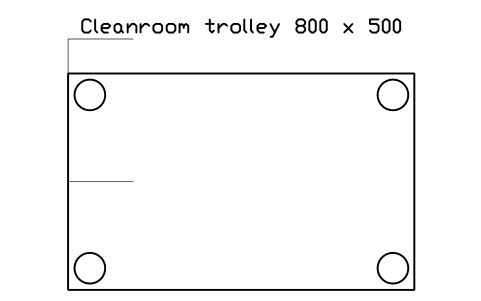

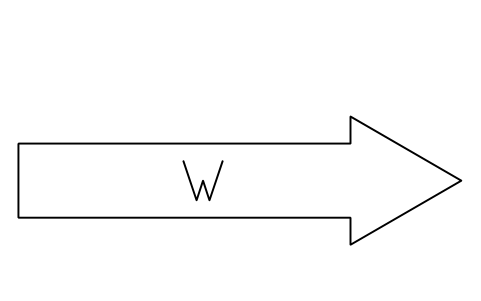

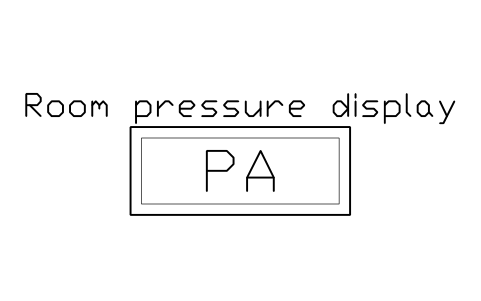

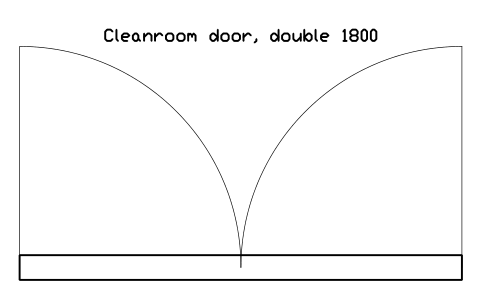

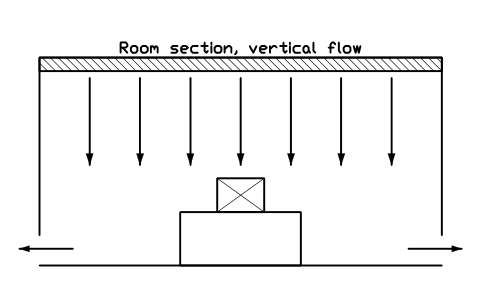

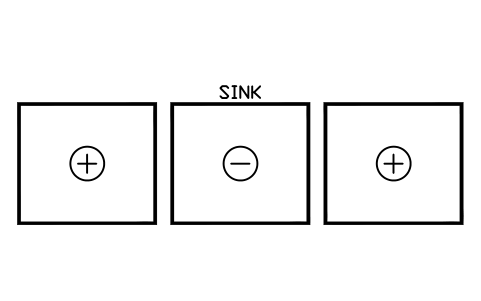

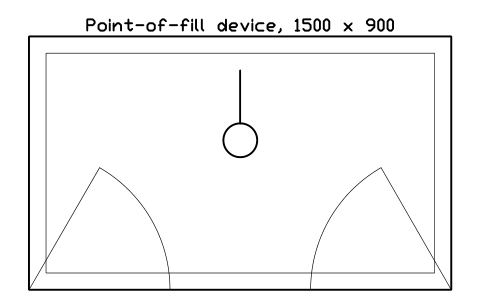

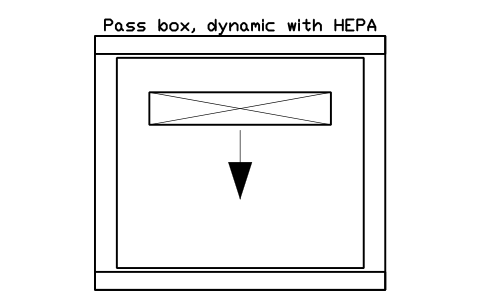

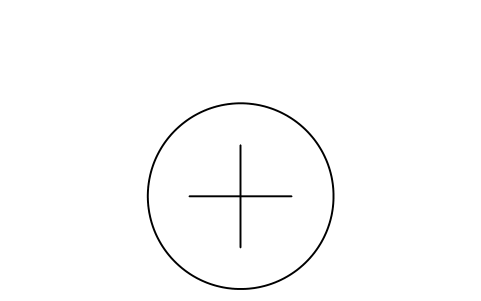

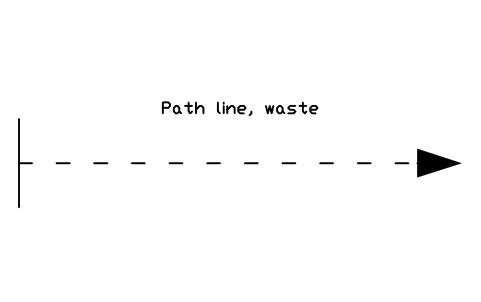

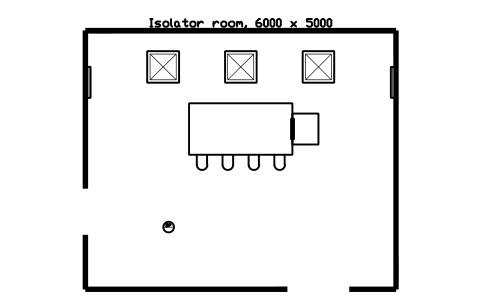

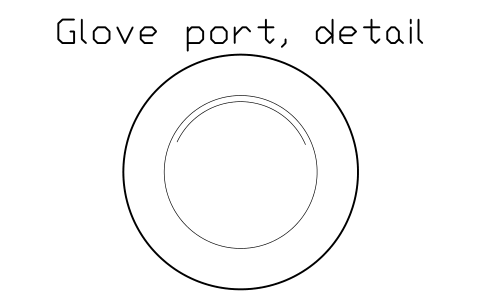

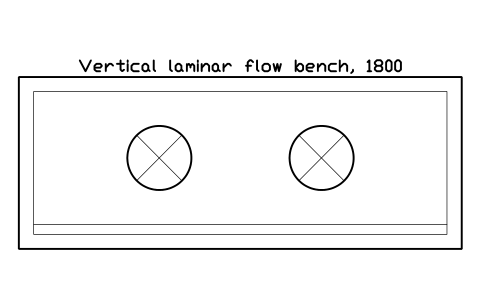

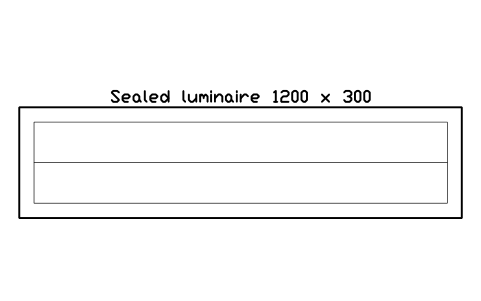

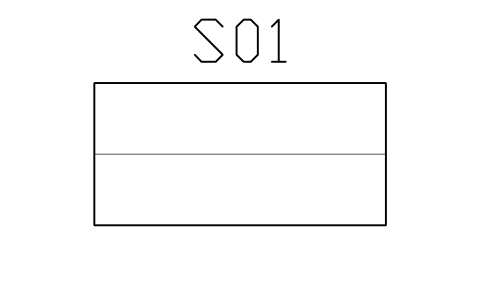

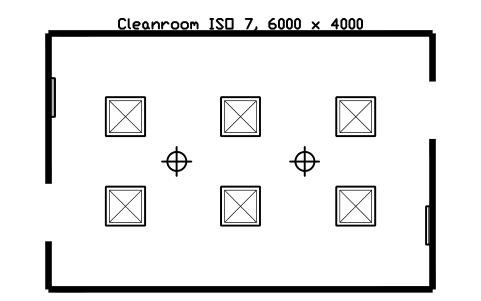

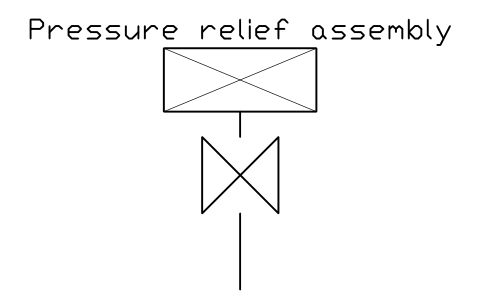

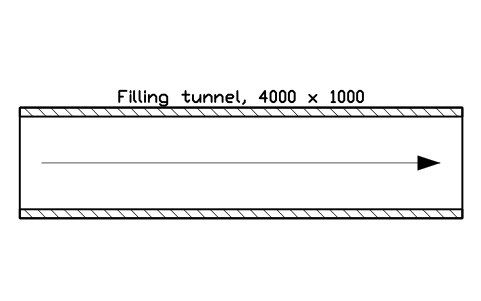

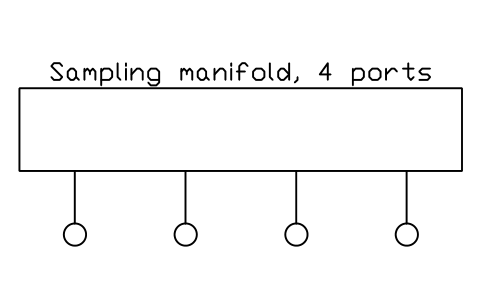

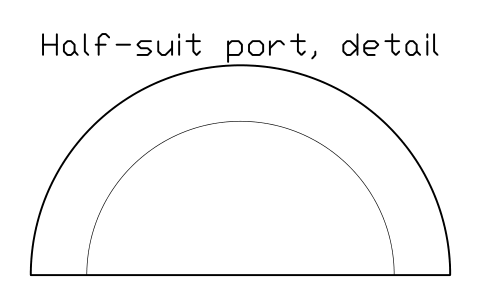

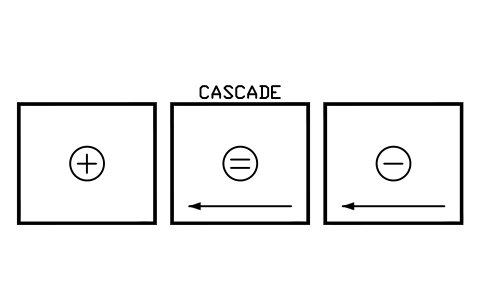

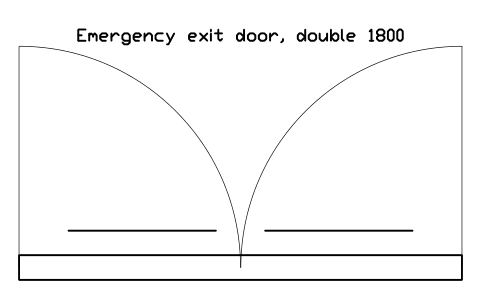

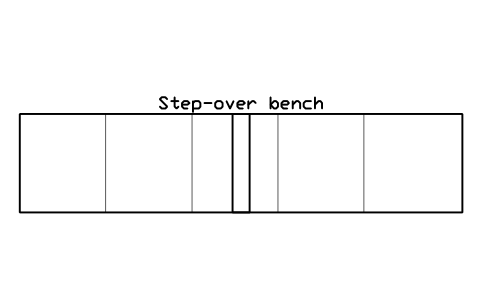

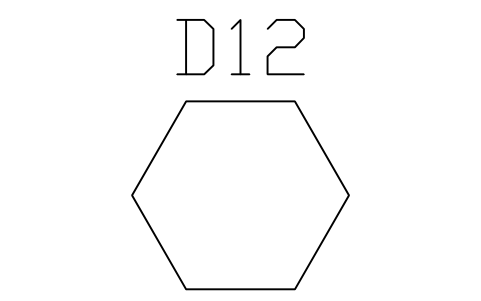

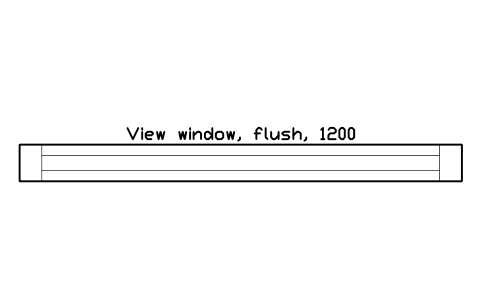

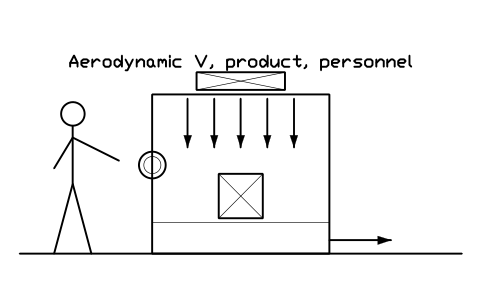

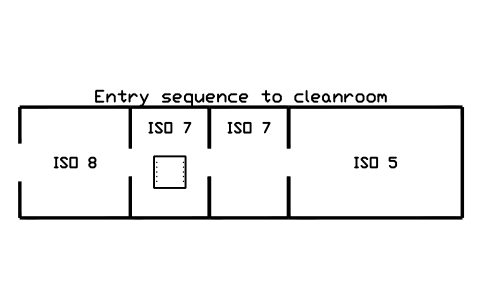

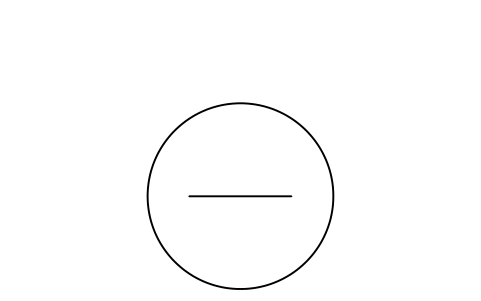

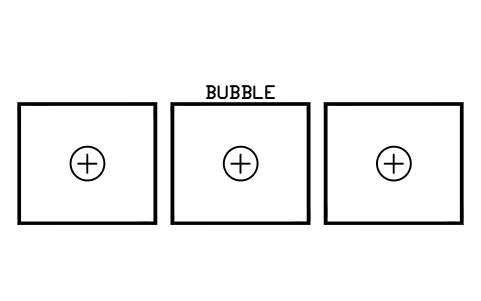

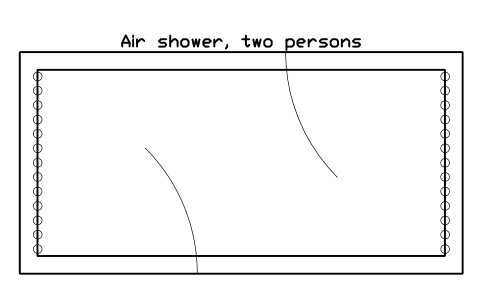

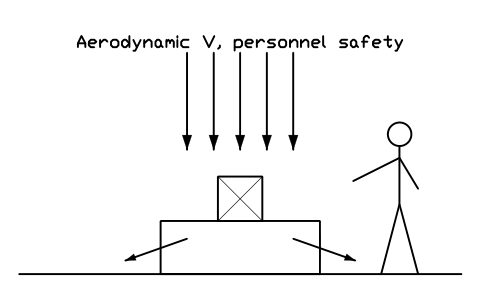

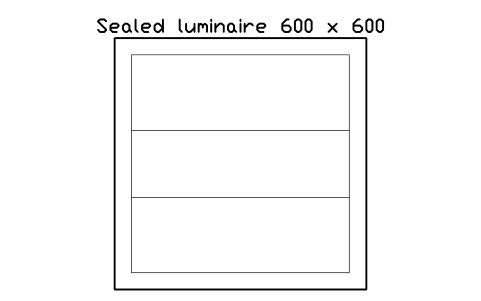

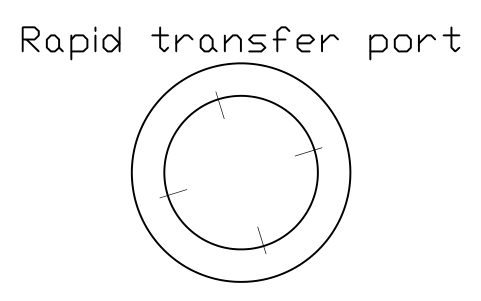

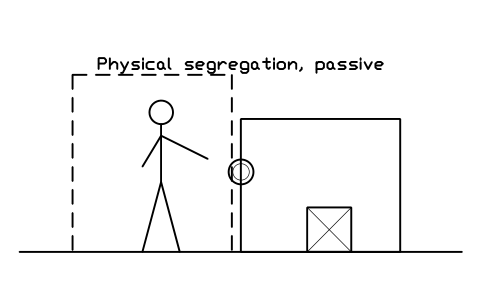

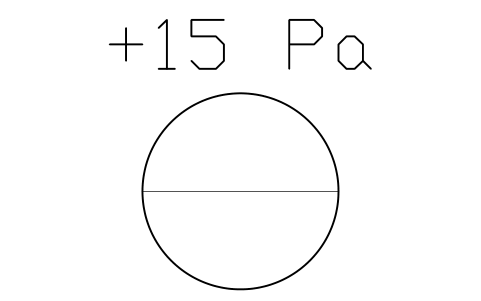

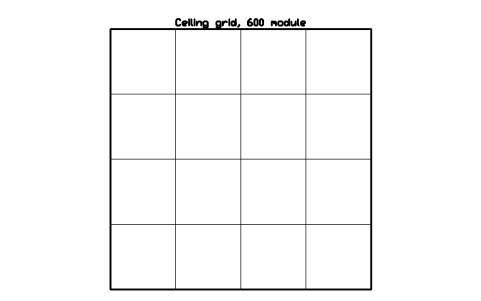

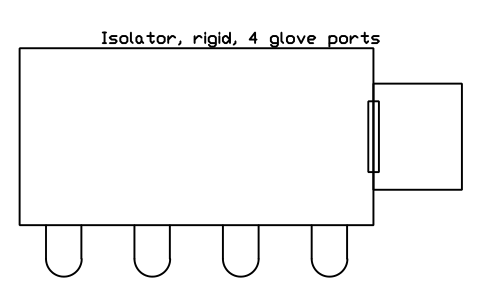

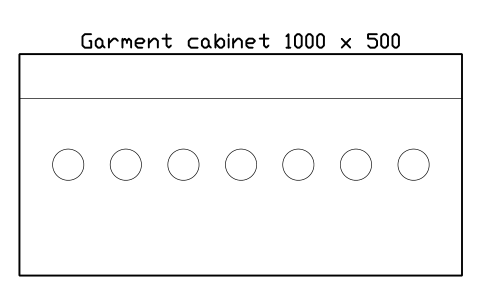

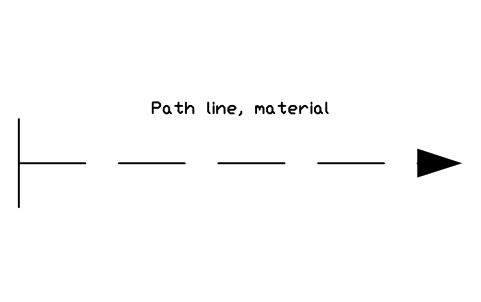

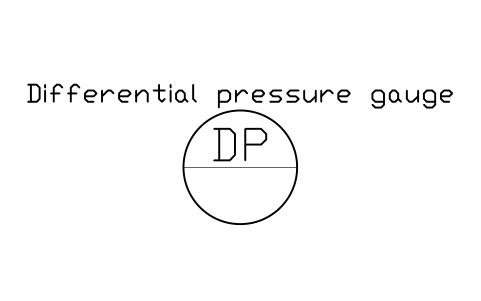

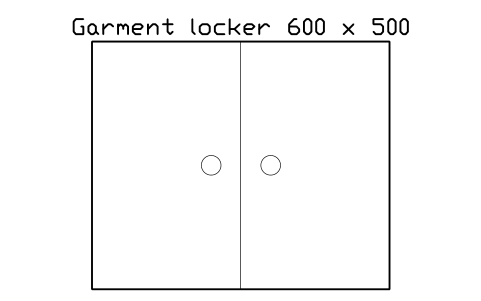

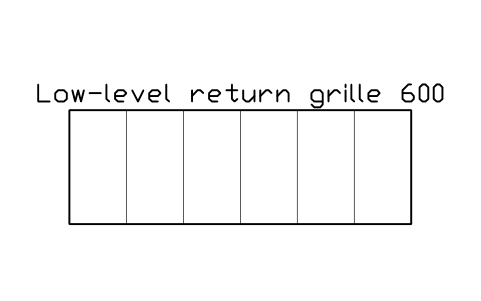

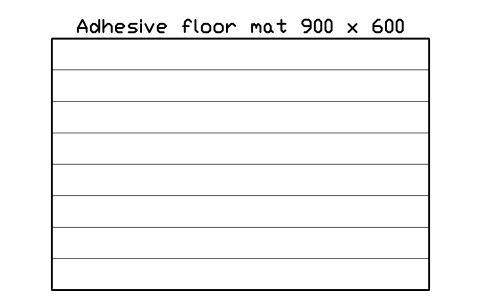

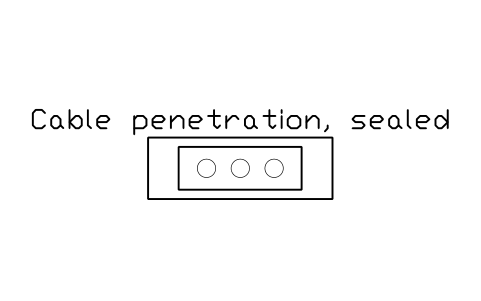

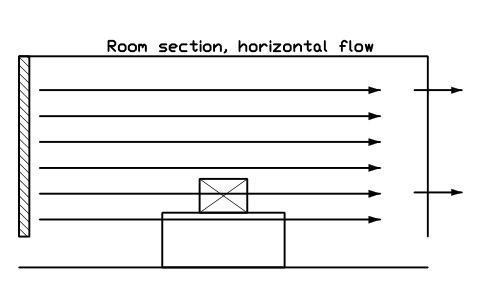

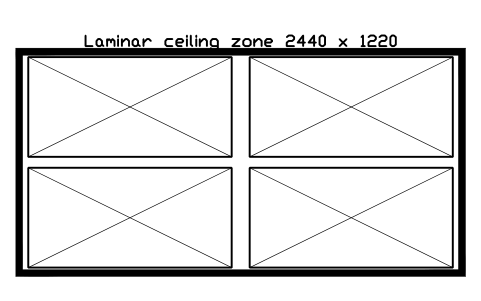

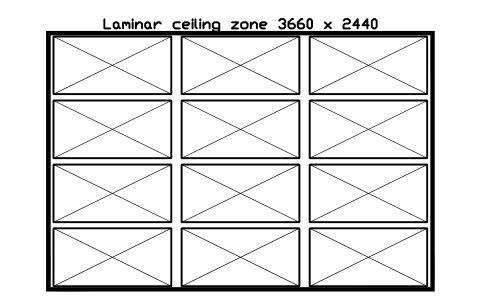

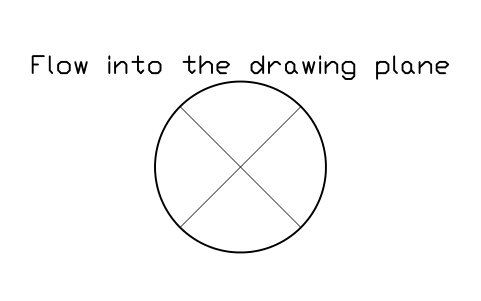

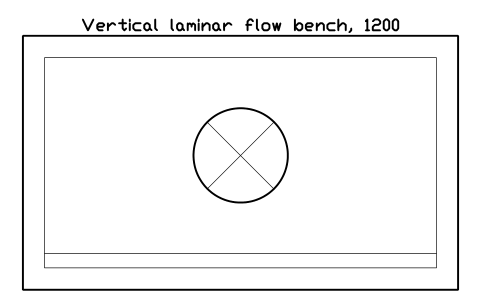

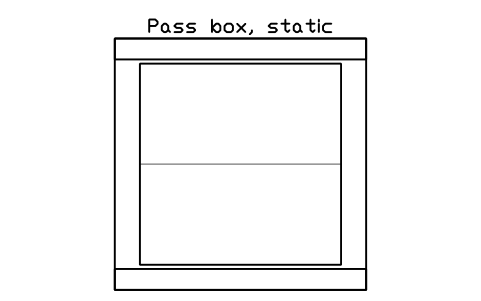

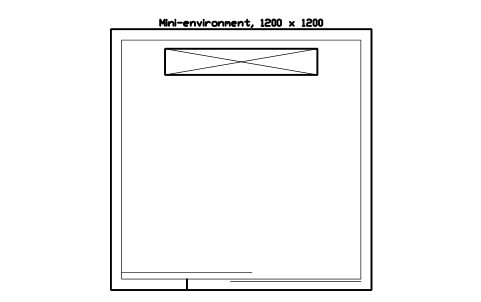

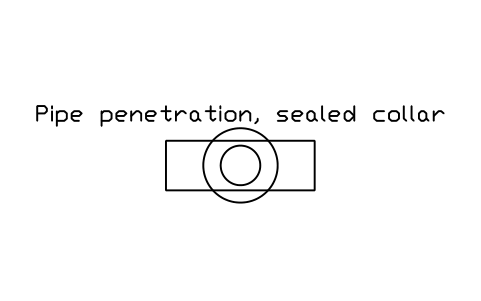

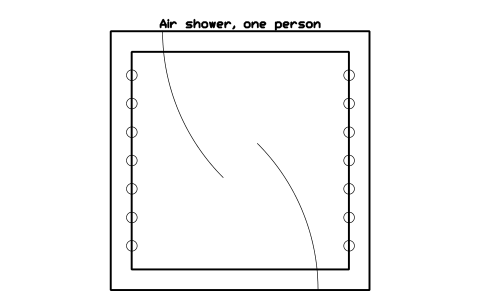

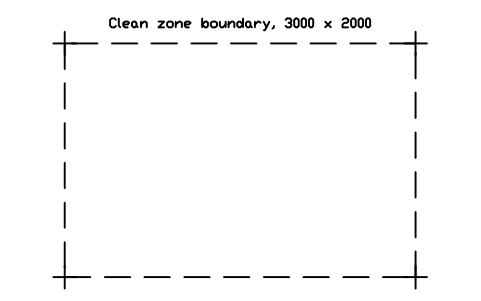

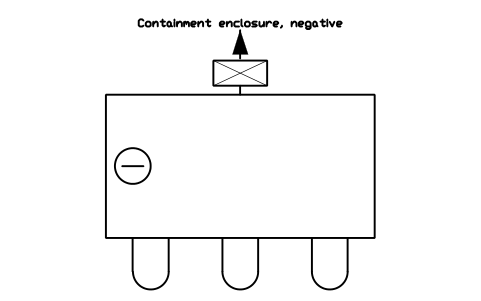

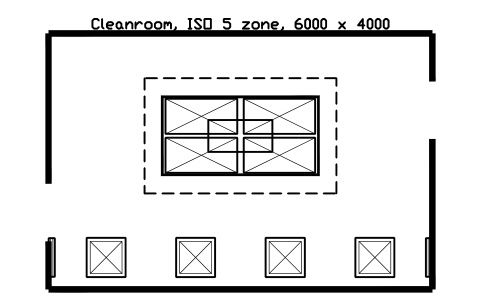

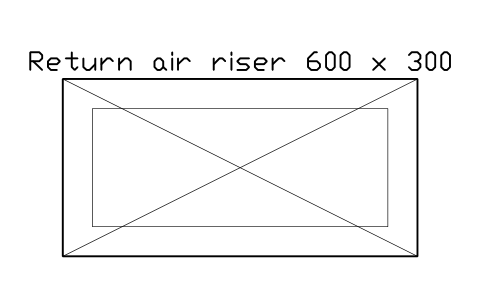

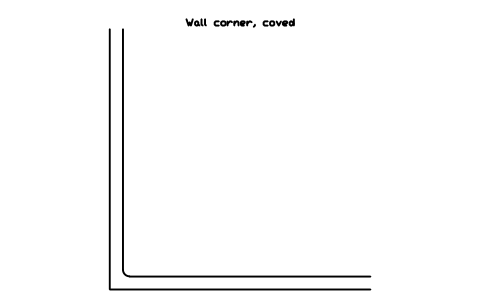

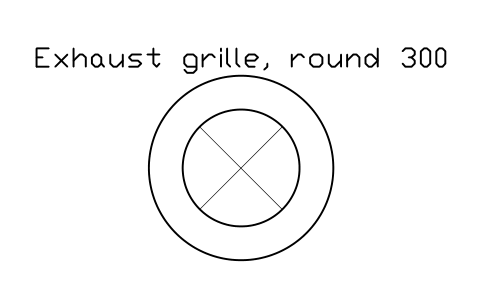

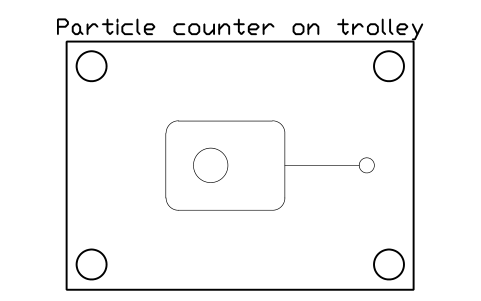

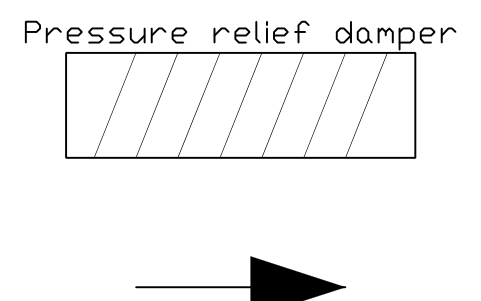

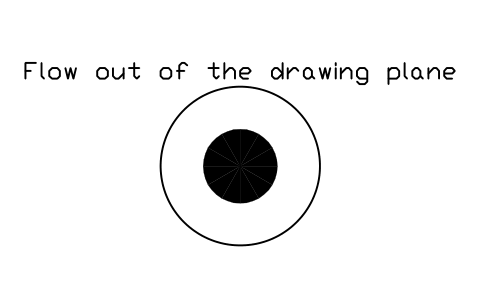

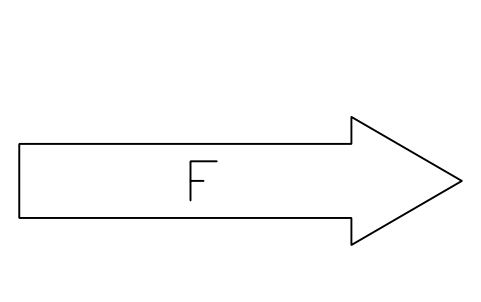

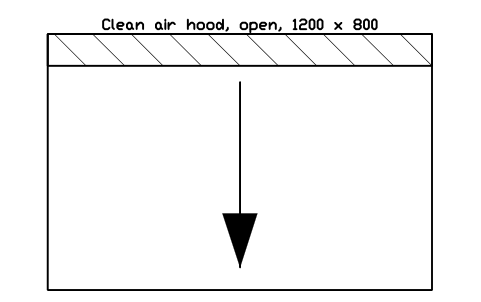

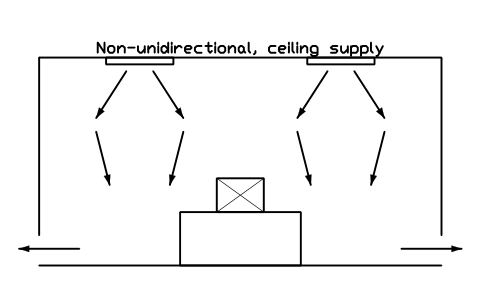

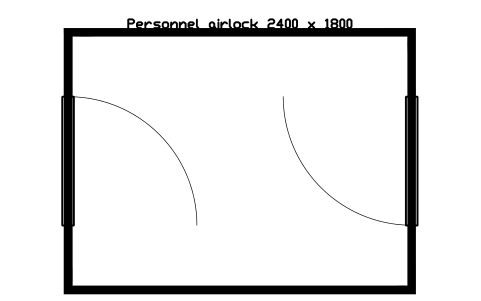

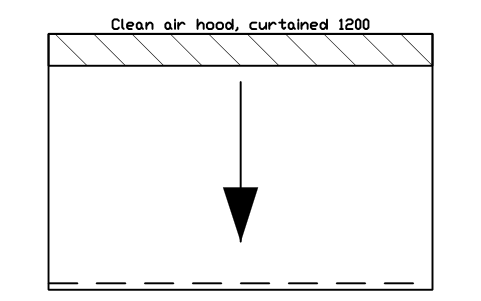

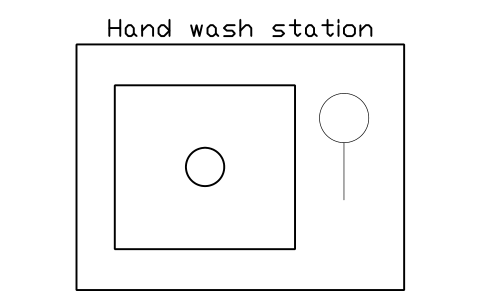

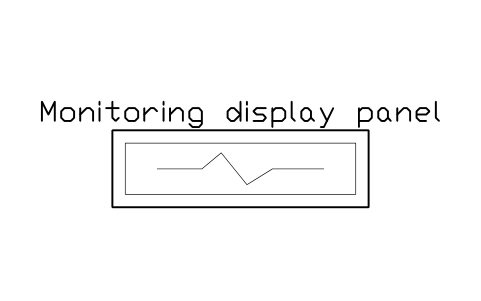

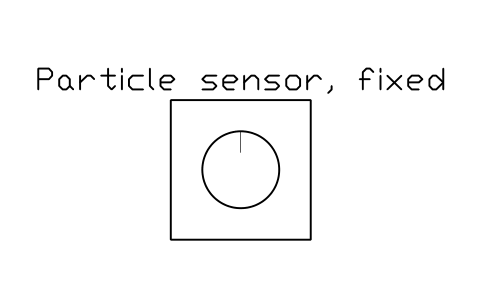

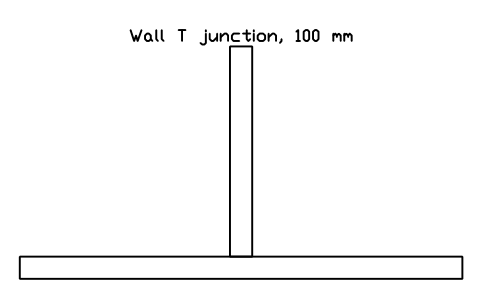

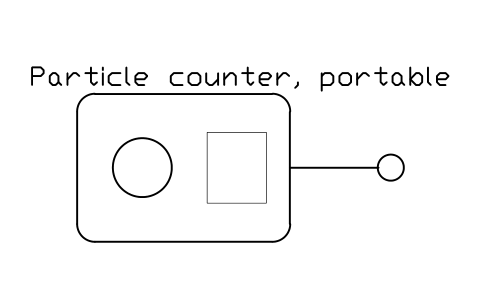

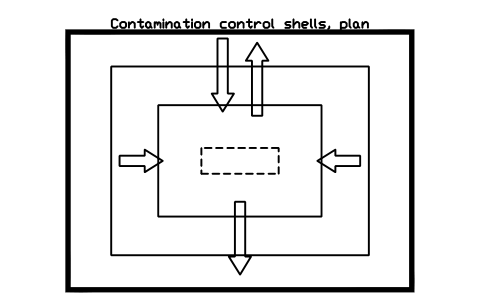

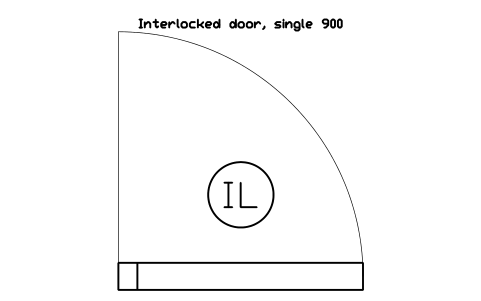

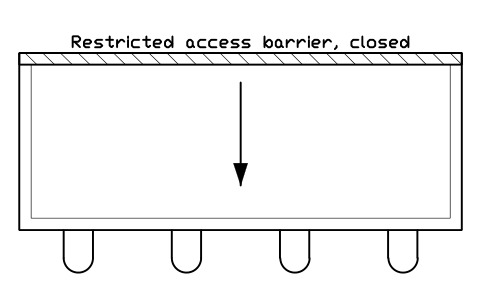

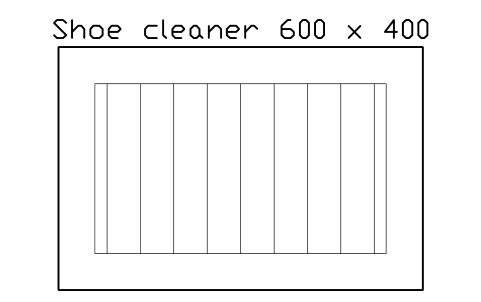

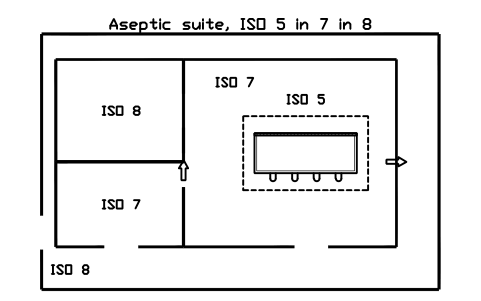

Etichette di classe di pulizia dell'aria, campionamento e monitoraggio, mandata e ripresa, flusso d'aria e pressione, concetti di controllo della contaminazione, flusso di persone e materiali, dispositivi di separazione, dispositivi di trasferimento, costruzione della camera bianca, locali e layout e 4 indicatori. La pagina qui sopra elenca ogni gruppo con il numero di blocchi.

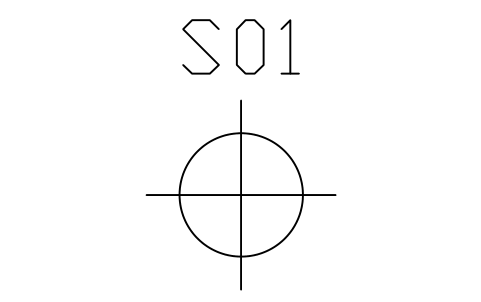

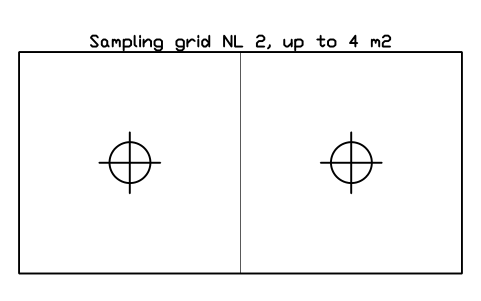

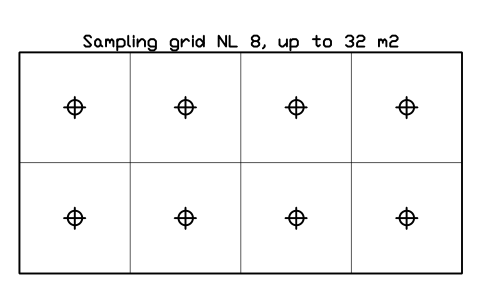

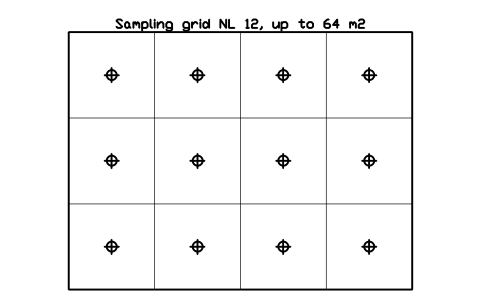

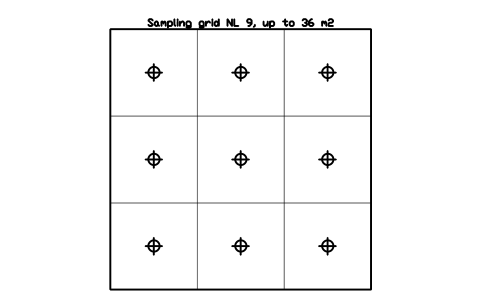

Ci sono griglie di campionamento per il numero di punti che richiede una superficie?

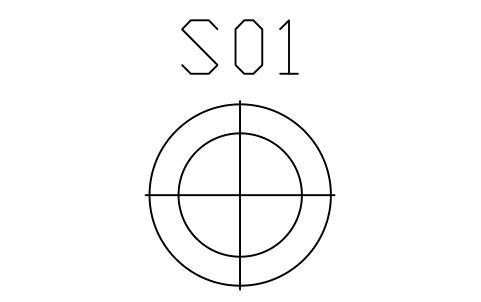

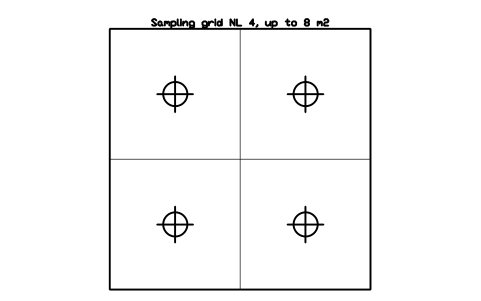

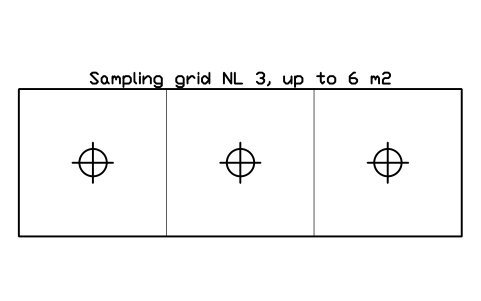

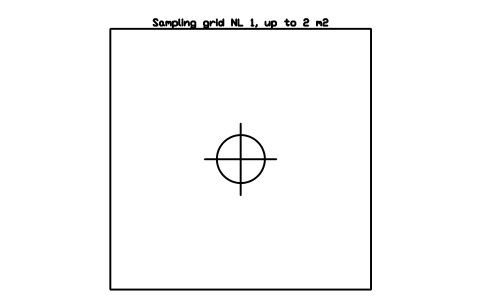

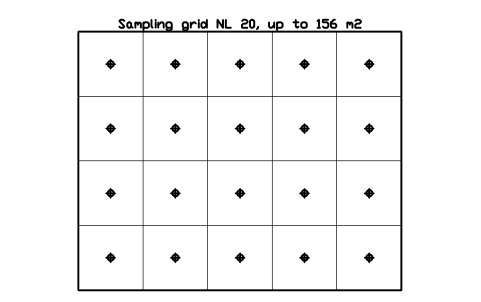

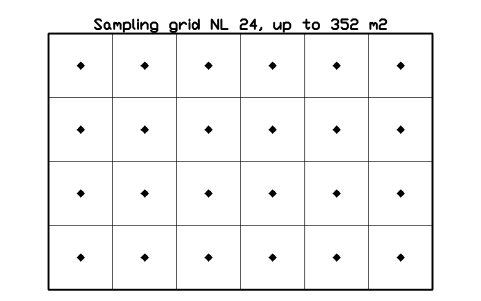

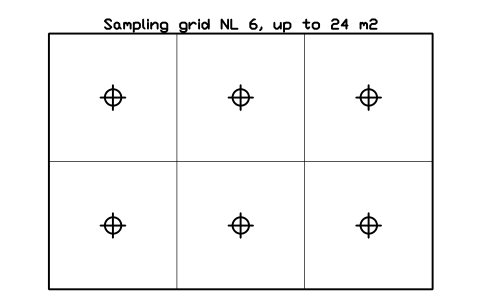

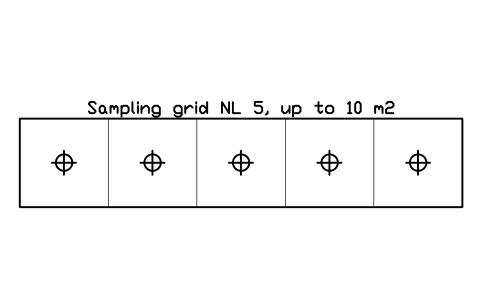

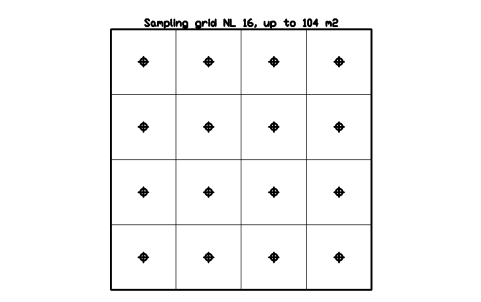

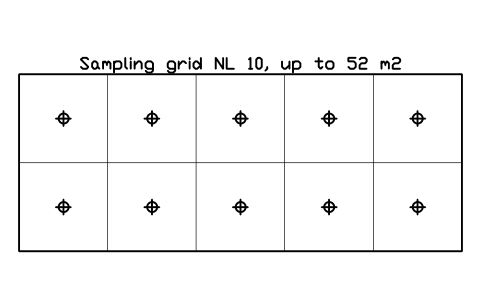

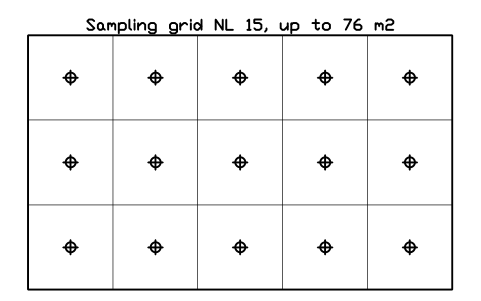

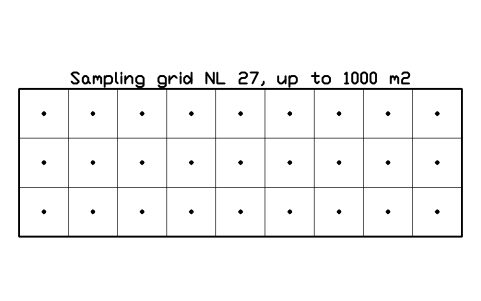

Sì, ci sono griglie per 1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 16, 20, 24 e 27 punti di campionamento. Ogni griglia mostra la superficie massima che richiede quel numero di punti, divisa in sezioni quadrate uguali con un punto al centro di ciascuna. Servono a pianificare il campionamento; numero di punti e metodo dipendono dall'edizione della norma a cui lavori, quindi controllali prima del collaudo del locale.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

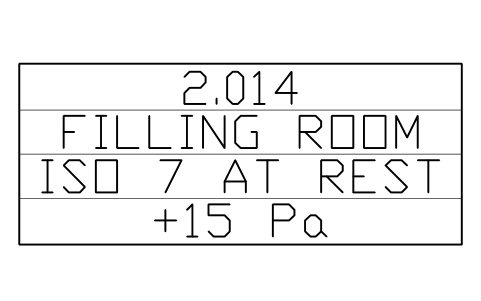

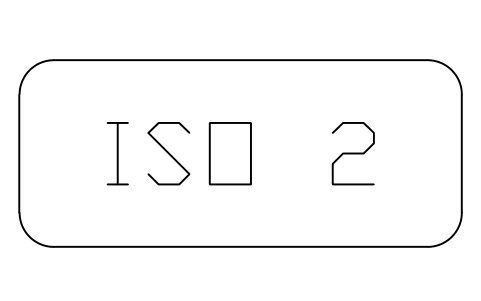

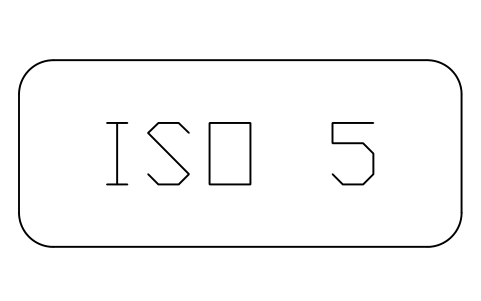

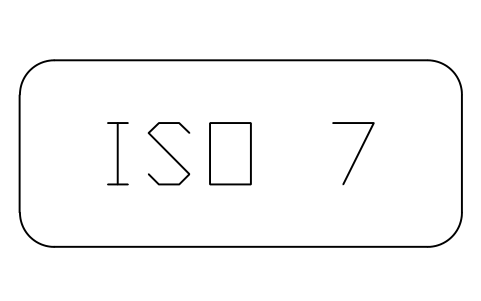

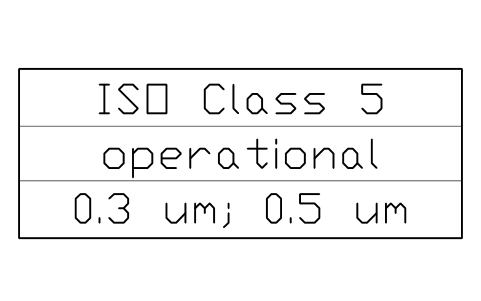

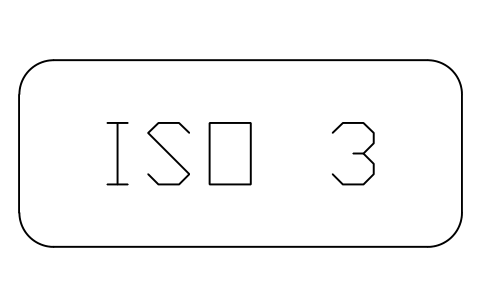

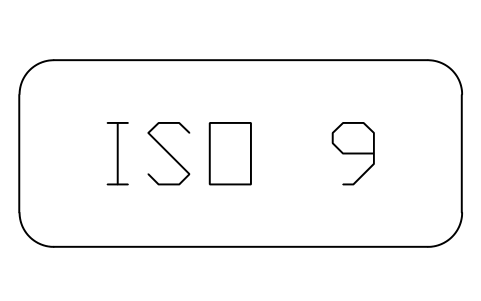

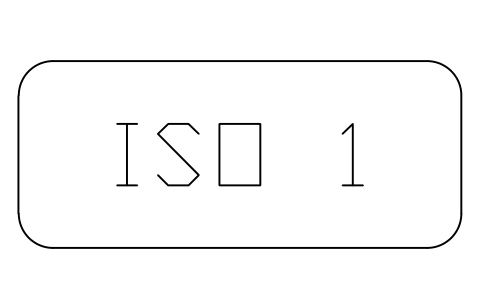

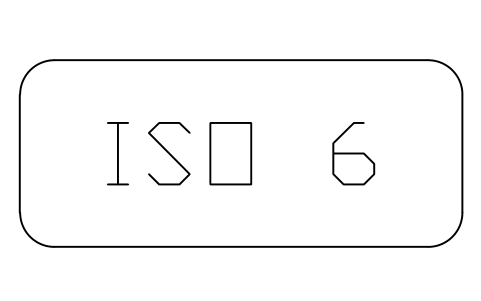

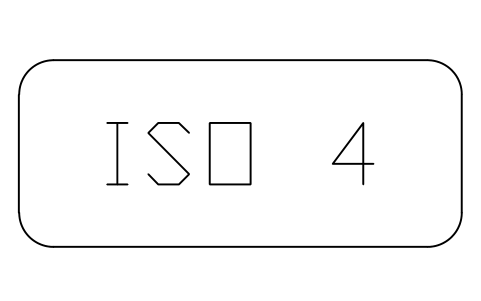

Un'etichetta di classe rende il locale un locale di classe ISO?

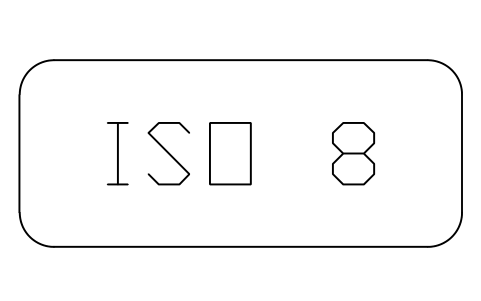

No. Un'etichetta di classe registra solo la classe per cui il locale è progettato o in cui è stato classificato. La classe deriva dai conteggi di particelle misurati nel locale nello stato di occupazione indicato, quindi l'etichetta deve seguire il rapporto di prova e la specifica del tuo progetto.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
