Simboli AutoCAD gratuiti per stazioni di ricarica di veicoli elettrici (DWG): wallbox, caricatori DC, stalli di ricarica, raggio dei cavi, layout

Layout di stazioni di ricarica per veicoli elettrici: 85 blocchi AutoCAD (DWG) pronti all'uso, da scaricare gratis e usare nei tuoi progetti, in un unico ZIP o un simbolo alla volta.

85 blocchi a grandezza reale in pianta: wallbox AC con supporto cavo, presa o gestore del carico, colonnine singole, doppie e schiena contro schiena, caricatori su lampione, a paletto, a filo pavimento e con avvolgicavo a soffitto; caricatori DC da 25 a 350 kW, sistemi split e armadi di potenza, pali di ricarica aerea per autobus e caricatori megawatt per camion; stalli di ricarica per auto (perpendicolari, paralleli, inclinati, accessibili con corsia, colonnine condivise, garage privati), camion, autobus e moto; raggi dei cavi, zone utente, corsie di attesa e cerchi di svolta; basamenti per trasformatori, cabine prefabbricate, quadri, gestione del carico, container per batterie, gruppi elettrogeni e pensiline solari; pensiline, paletti, fermaruota, pali di illuminazione, terminali di pagamento e cartelli; rastrelliere per e-bike e stazioni per monopattini; e layout per parcheggi di uffici, commerciali e interrati, lato strada, hub di ricarica rapida, aree per camion e depositi di autobus.

Scarica lo ZIPAnteprima nel browser

Usi AutoCAD 2017 o una versione precedente? Scarica il formato 2010

Diritti d'autore: CADXChange. Puoi usare e modificare i simboli liberamente nei tuoi disegni e progetti, anche commerciali; l'indicazione della fonte e un link servono solo se li pubblichi. Ti chiediamo di non ridistribuire né rivendere la libreria. Ogni ZIP contiene un normale file DWG in formato AutoCAD 2018 e un README, senza bisogno di componenti aggiuntivi. Fornita così com'è, senza garanzie. Condizioni d'uso della libreria (CXL-1.0)

Librerie di simboli correlate

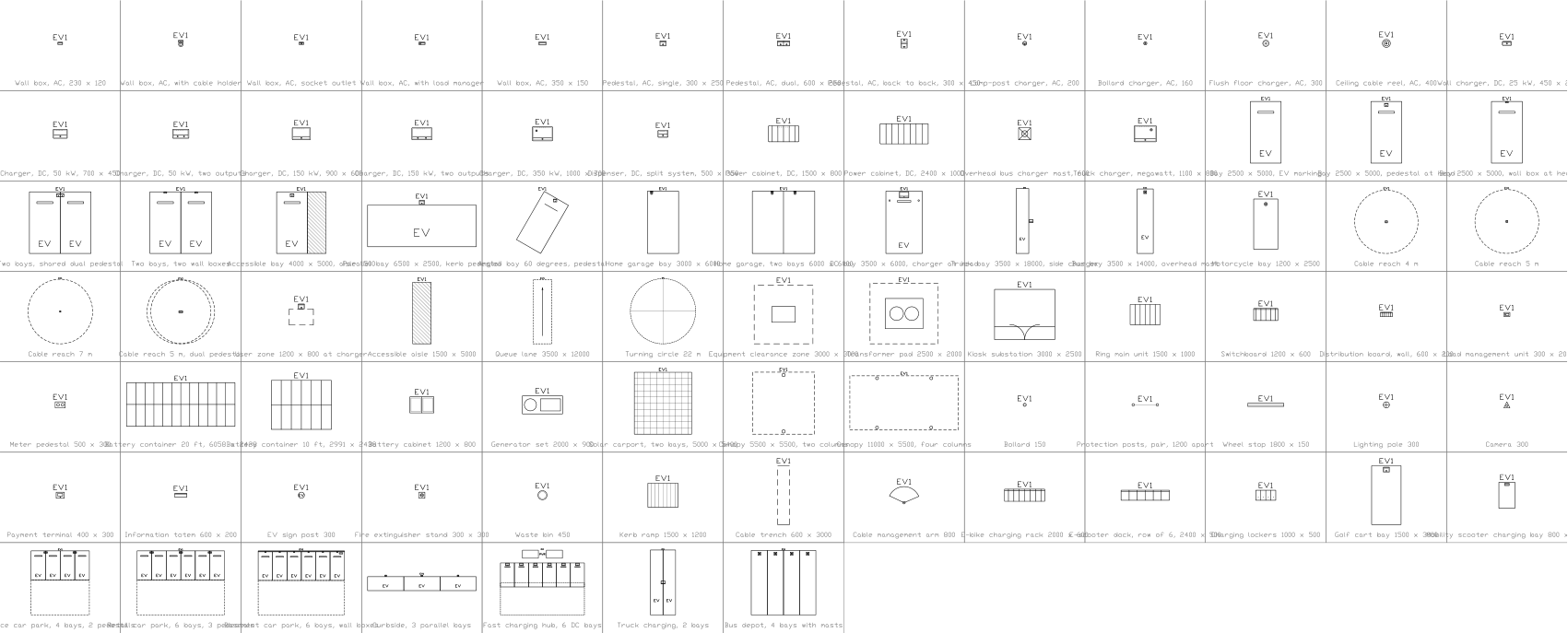

Tutti i 85 simboli

85 simboli su 85

Manca un simbolo? Dicci quale.

Attributi per le distinte base

Ogni blocco ha un tag numerabile e attributi invisibili per il computo. Un caricatore contiene ITEM_TYPE, SIZE, POWER_KW, CONNECTOR, OUTPUTS, MANUFACTURER, MODEL, QTY e REMARKS; uno stallo, una zona o un elemento dell'area esterna contiene ZONE_TYPE, SIZE, BAY_NO e REMARKS.

Esporta con BlockSync i blocchi di una pianta di ricarica in Excel per elencare caricatori, potenze e connettori, controllare le quantità rispetto al programma e riscrivere le modifiche in un solo passaggio, con anteprima e backup.

Come usare la libreria

  1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nella tua pianta, oppure trascina i blocchi da DesignCenter (ADCENTER).
  2. I blocchi sono disegnati a grandezza reale in millimetri, 1 unità di disegno = 1 mm: uno stallo di 2500 x 5000 misura 2500 x 5000 unità in pianta. Valori di progetto: stallo auto 2500 x 5000 (3500 per uno stallo DC), corsia accessibile 1500, stallo camion 3500 x 18000 e raggi del cavo di 4, 5 e 7 m.
  3. La spina di un caricatore (Type 1, Type 2, CCS, CHAdeMO, GB/T) non è disegnata: è l'attributo CONNECTOR, così lo stesso contorno vale per ogni mercato e inserisci il connettore del tuo progetto. Il fronte di un caricatore, con il supporto cavo, è verso -Y, una wallbox ha il retro sulla parete a +Y e uno stallo ha la testa, il lato del caricatore, verso +Y.
  4. Le zone sono contorni tratteggiati (raggio dei cavi, zona utente, corsia di attesa, pensilina, cerchio di svolta) e la corsia è tratteggiata a linee oblique; non hanno attributi di prodotto, scalale sui valori del tuo progetto. I layout sono punti di partenza che puoi inserire o da cui prendere singoli stalli e caricatori.

Sui disegni

Per i simboli delle piante delle stazioni di ricarica non esiste una norma. I blocchi seguono le convenzioni comuni delle planimetrie e dei parcheggi: caricatori come contorno con display e supporto cavo, stalli come contorno con fermaruota e segnaletica EV, apparecchiature come scatole con le consuete suddivisioni, zone come linee tratteggiate.

I blocchi sono disegni nostri, non copie, e la libreria non è certificata. Le misure sono valori comuni di fornitori e di progetto; numero di stalli, accessibilità, spazi liberi e allacciamento elettrico dipendono dalle regole locali e dal gestore di rete, quindi controlla ogni elemento sulla scheda tecnica del caricatore che specifichi e sulle regole del tuo sito.

Domande frequenti

I caricatori mostrano la spina Type 2 o CCS?
No, un simbolo in pianta non ha bisogno della spina. L'attributo CONNECTOR di ogni caricatore contiene il tipo di spina (Type 1, Type 2, CCS, CHAdeMO, GB/T), insieme a POWER_KW e OUTPUTS, così il computo lo riporta e il disegno resta uguale in ogni regione.
Quali misure di caricatori e stalli ci sono?
Wallbox AC da 230 x 120, colonnine da 300 x 250 e 600 x 250, caricatori DC da 25 a 350 kW con armadi di potenza e sistemi split, stalli auto da 2500 x 5000 con e senza caricatore, stalli accessibili con corsia da 1500, stalli DC da 3500 x 6000, stalli camion da 3500 x 18000 e stalli autobus da 3500 x 14000.
Posso usare i simboli in progetti commerciali?
Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia. Ti chiediamo di non ridistribuire né rivendere la libreria; vedi le condizioni d'uso della libreria.
Come si progetta una stazione di ricarica?
Parti dagli stalli e dai caricatori in testa, poi aggiungi i raggi dei cavi per verificare che ogni stallo sia raggiunto. Metti trasformatore, quadro e accumulo a batterie vicino ai caricatori, aggiungi pensiline e paletti e tieni libera la corsia di attesa. I layout per uffici, commerciale, interrato, hub, camion e autobus danno ciascuno un punto di partenza.
Posso cambiare un simbolo o aggiungere attributi?
Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
Dove trovo una raccolta completa di questi simboli per AutoCAD?
AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
