Libreria AutoCAD gratuita di marcature di macchine utensili e CNC: assi, mandrini, pezzi e programmi (DWG): ISO 7000

Sulla ISO 7000

La ISO 7000 è il registro dei simboli grafici da utilizzare sulle apparecchiature: ogni simbolo ha un numero di registrazione a quattro cifre, un titolo e una descrizione. È tenuta dall'ISO ed è il registro gemello della IEC 60417; alcune figure compaiono in entrambi. Le cinque librerie ISO 7000 contengono insieme i numeri da 0001 a 1299, divisi per settore. I numeri successivi e alcune figure che non si sono potute disegnare in modo affidabile non sono inclusi.

I blocchi sono nostri ridisegni sulle figure registrate, non copie del registro, e la libreria non è certificata. Il numero di registrazione è salvato in ogni blocco per permetterti di confrontare una figura con l'edizione vigente della norma, che fa fede.

Domande frequenti

Che differenza c'è tra queste marcature e i simboli di schema?

Un simbolo di schema (IEC 60617) rappresenta un componente in un circuito. Una marcatura di apparecchiatura (ISO 7000) è stampata sul prodotto per dire all'utente che cosa significa un comando, un connettore o un'avvertenza. Usa questa libreria per pannelli, etichette, interfacce utente e manuali.

Quanto grande devo disegnare una marcatura?

I blocchi misurano 20 mm sul quadrato di riferimento. La dimensione sul prodotto dipende dalla distanza di osservazione e dalle regole del tuo tipo di prodotto: scala il blocco a quanto richiede la norma di prodotto o la specifica dell'etichetta e scrivi il valore in SIZE_MM.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Quali marcature vanno sul pannello di comando di una macchina CNC?

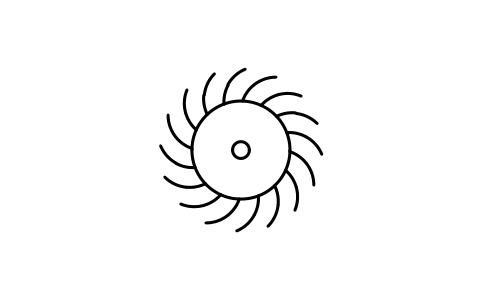

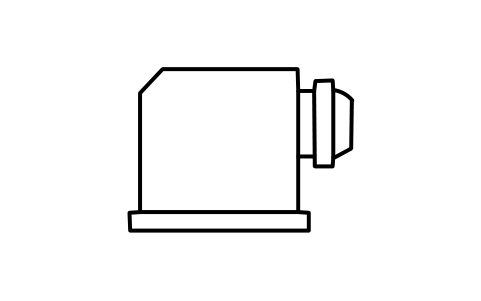

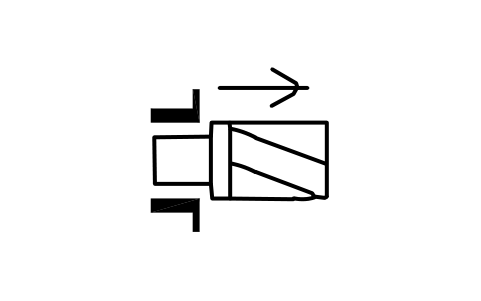

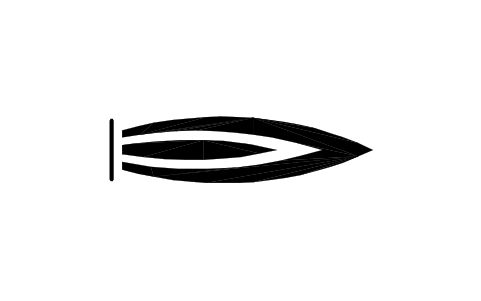

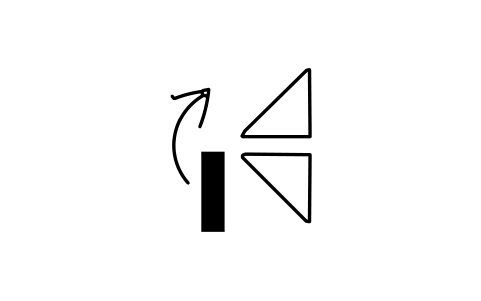

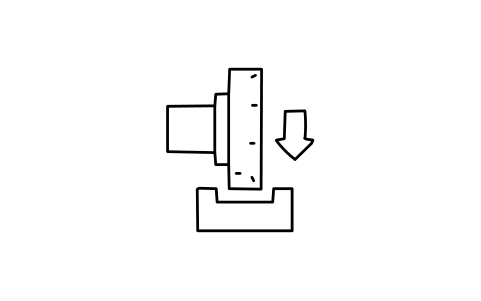

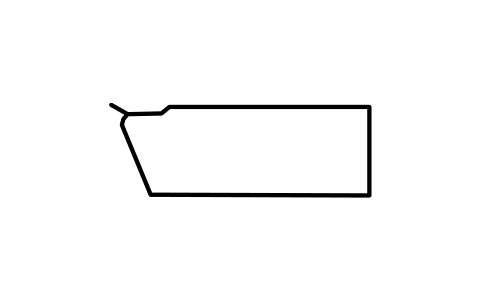

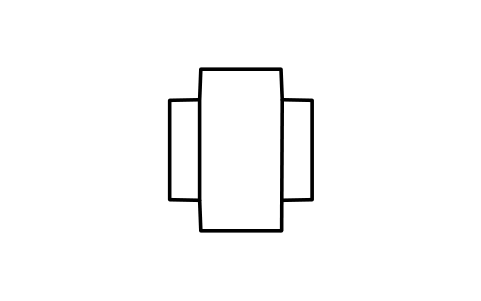

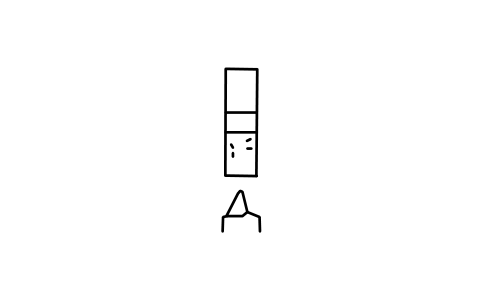

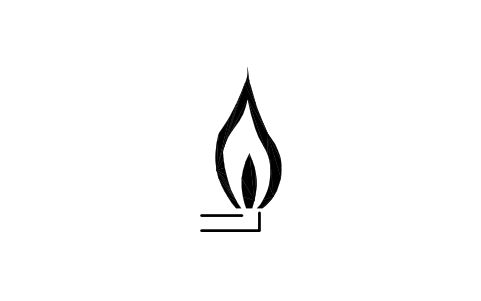

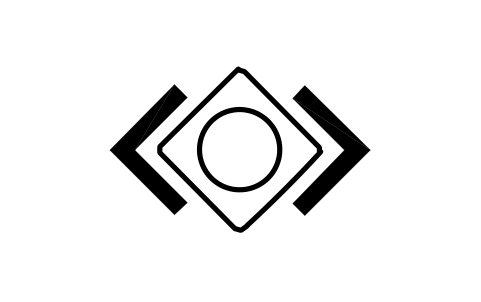

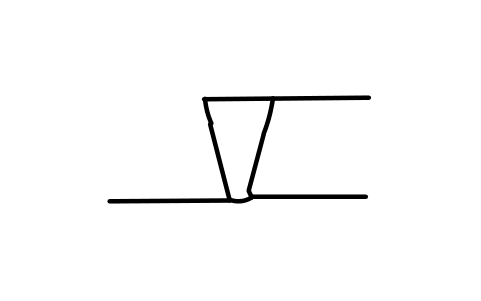

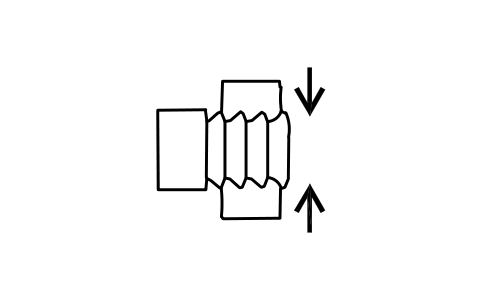

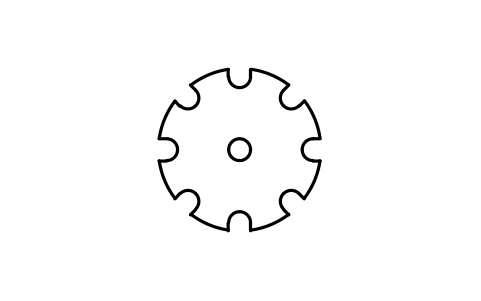

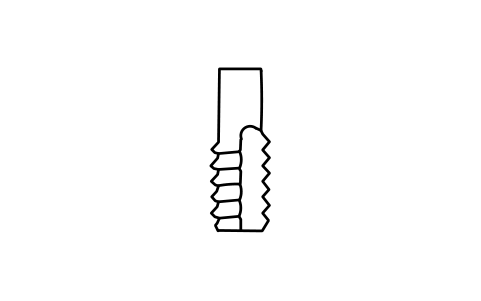

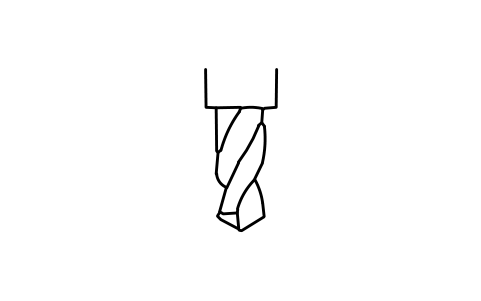

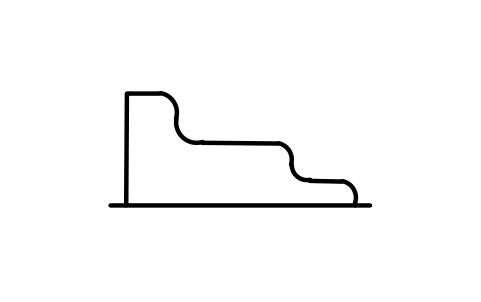

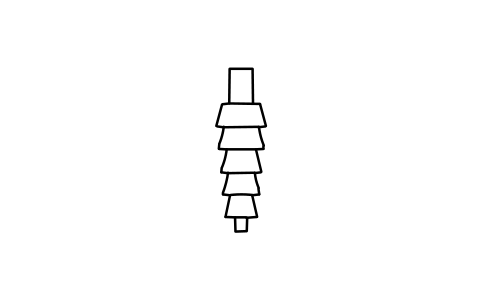

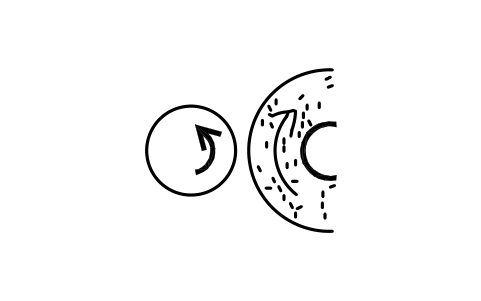

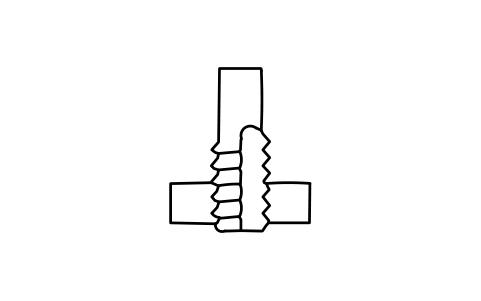

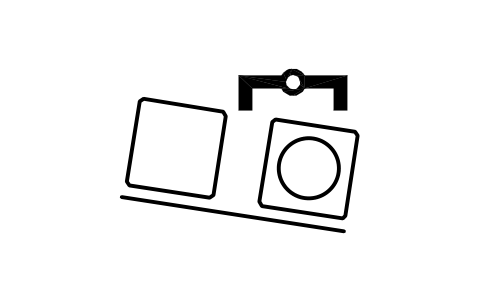

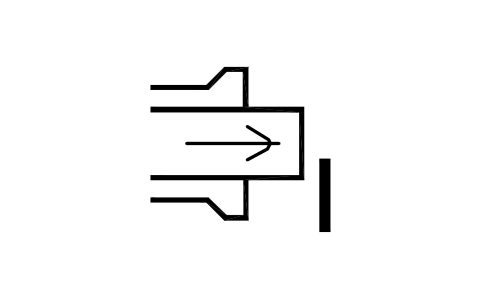

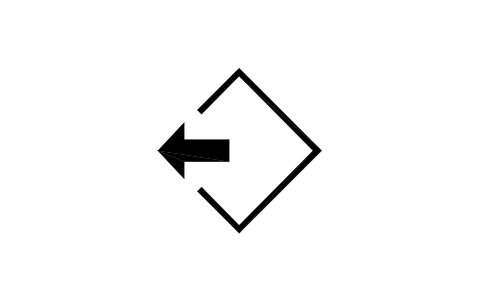

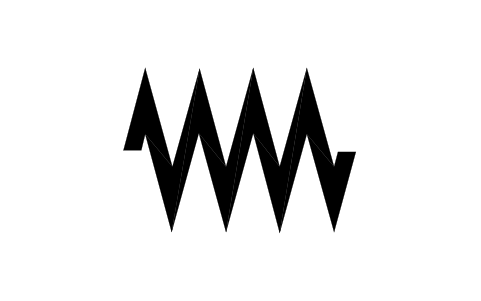

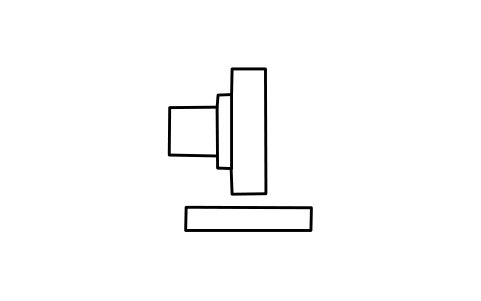

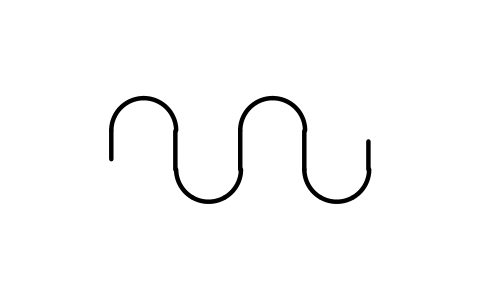

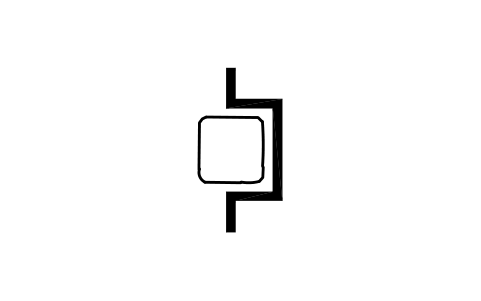

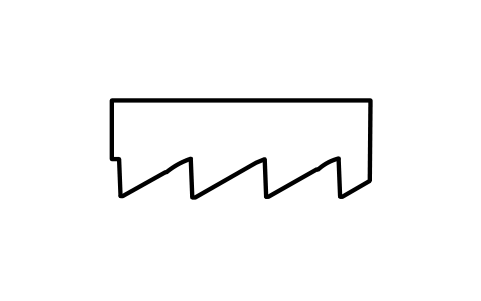

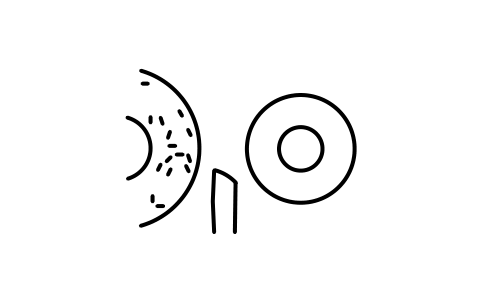

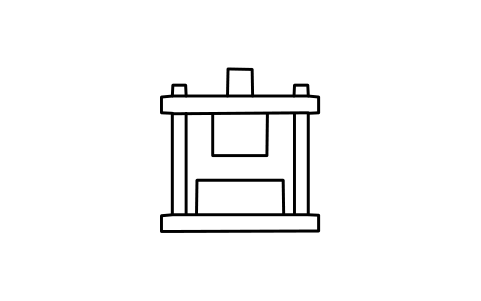

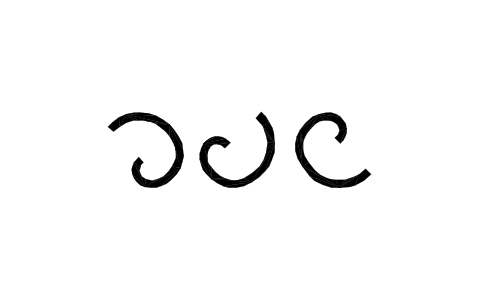

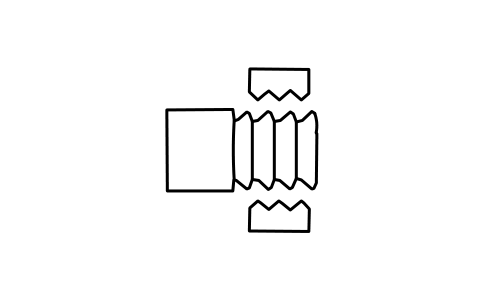

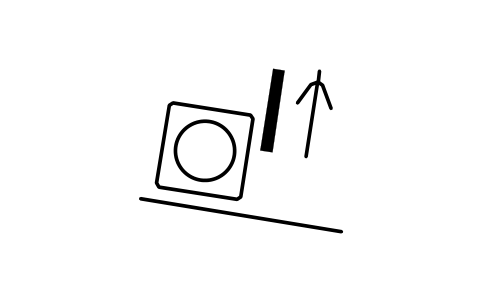

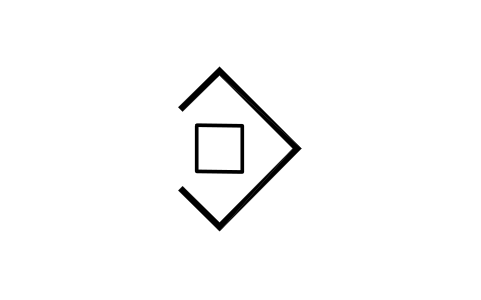

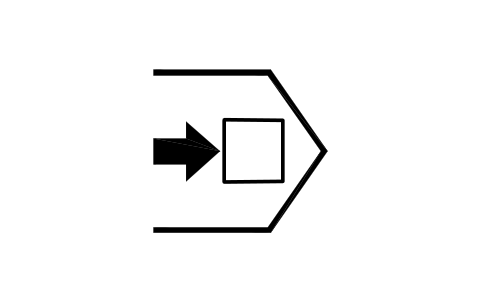

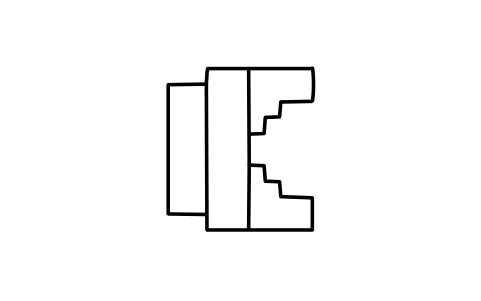

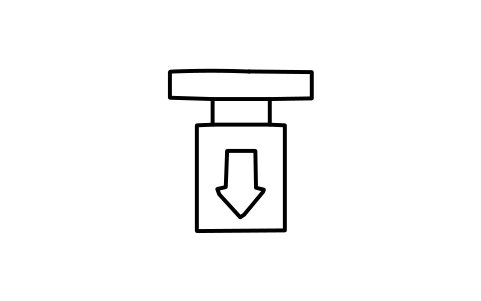

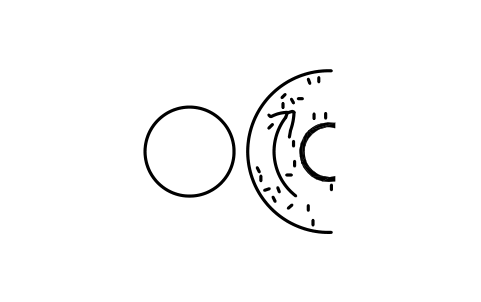

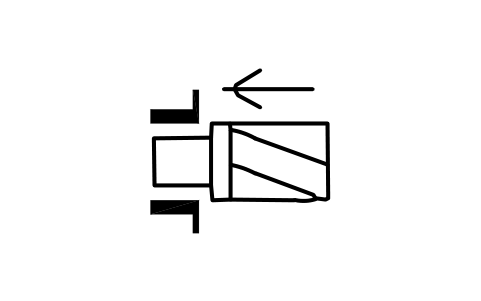

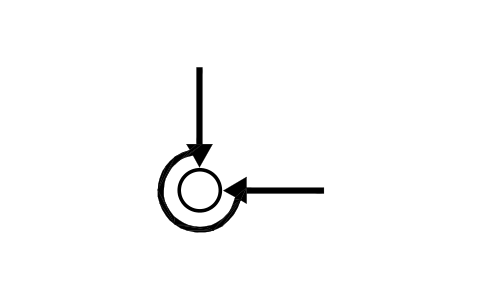

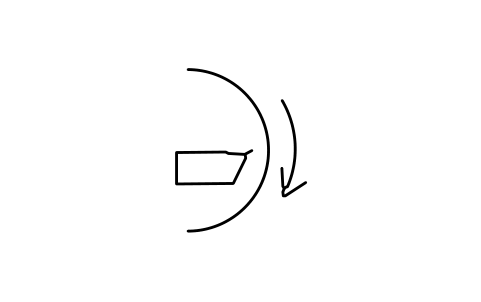

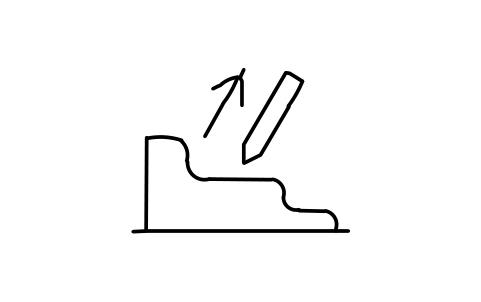

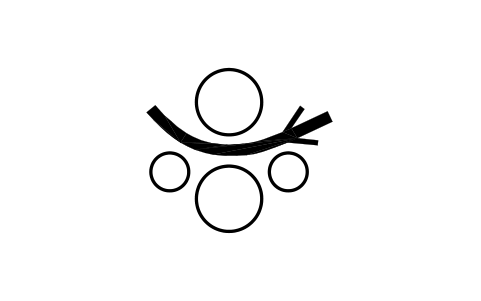

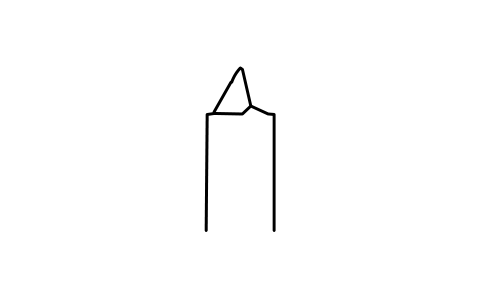

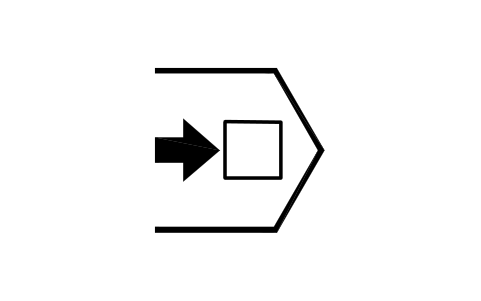

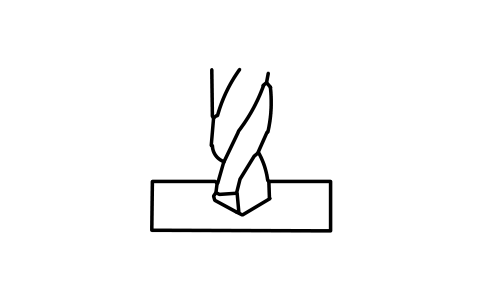

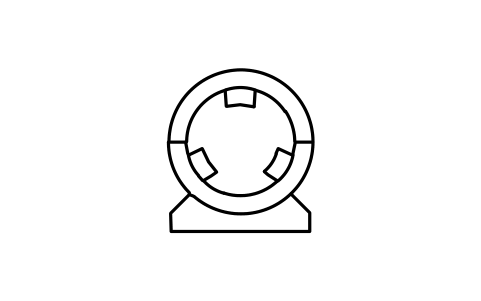

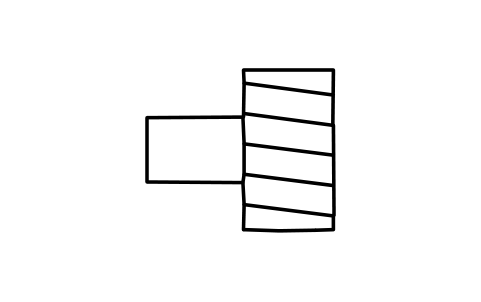

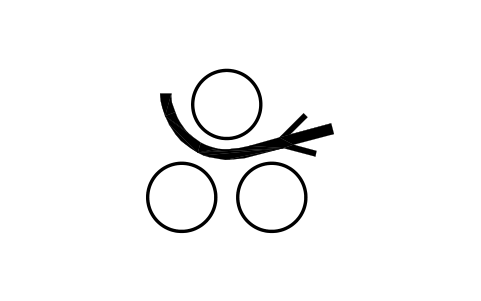

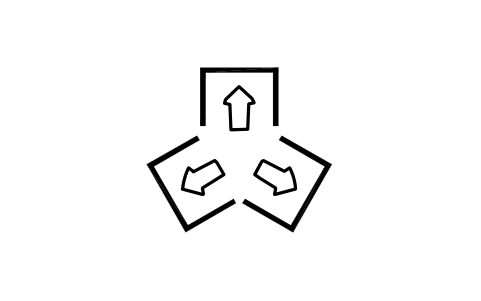

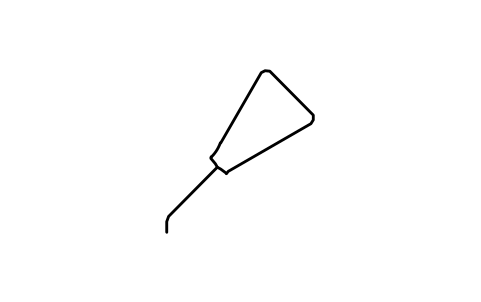

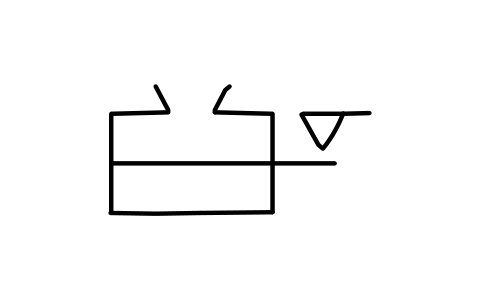

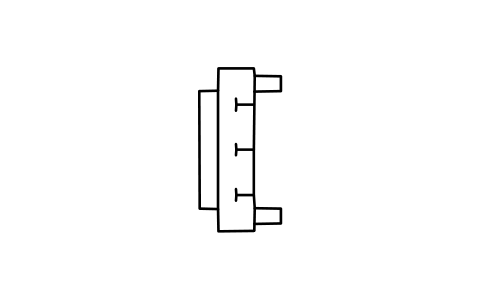

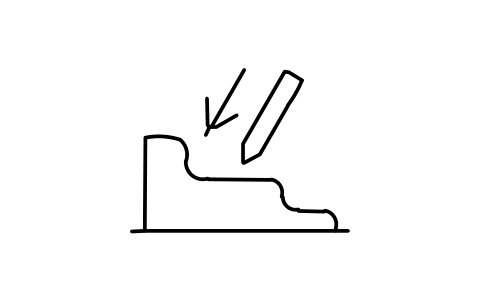

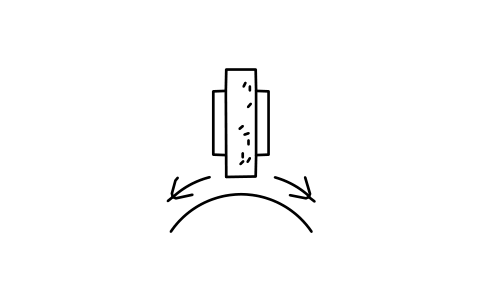

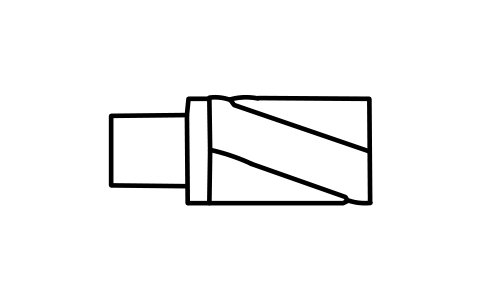

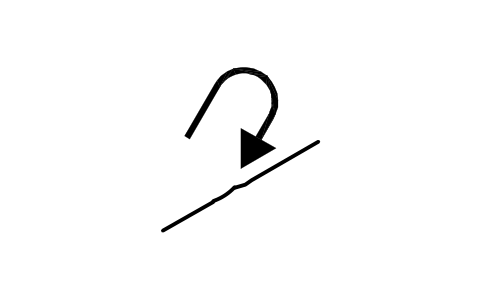

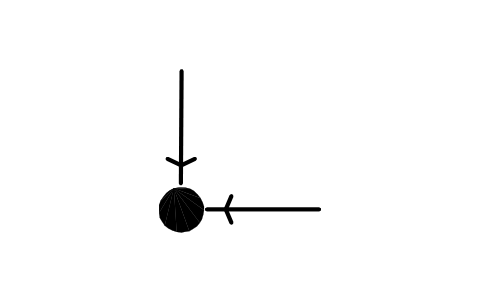

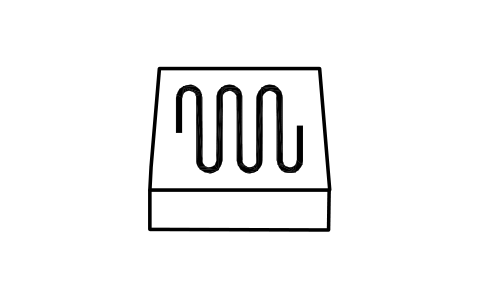

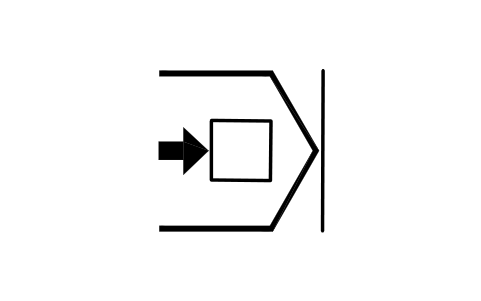

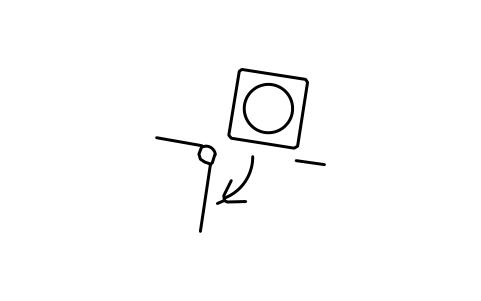

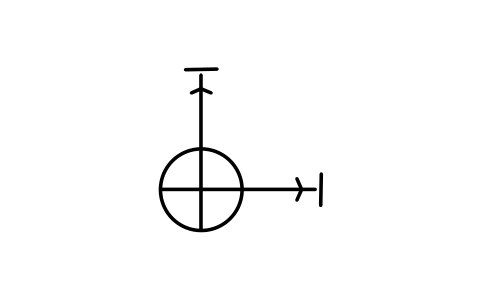

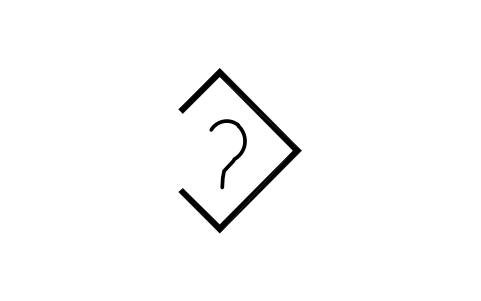

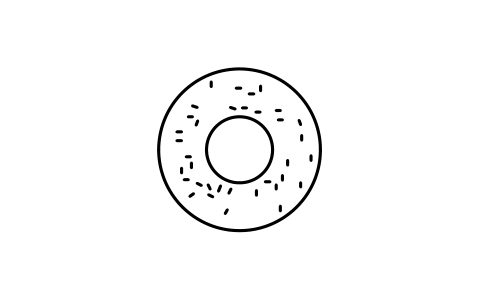

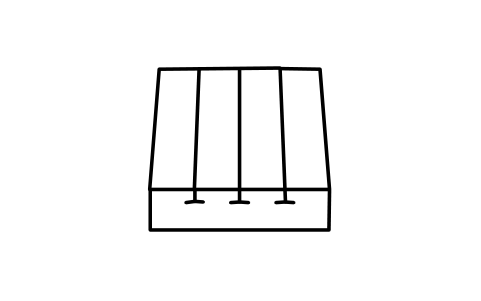

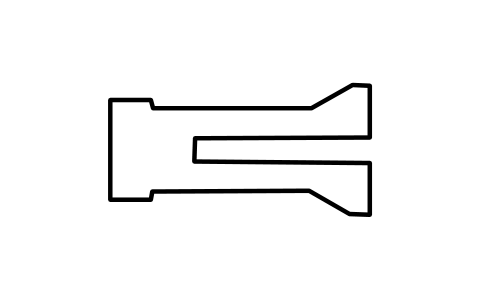

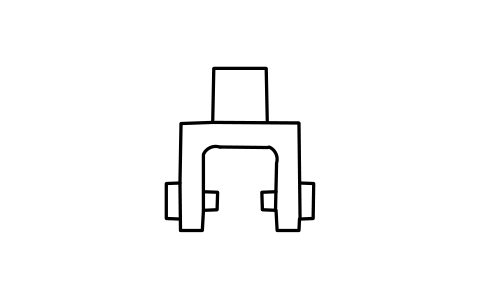

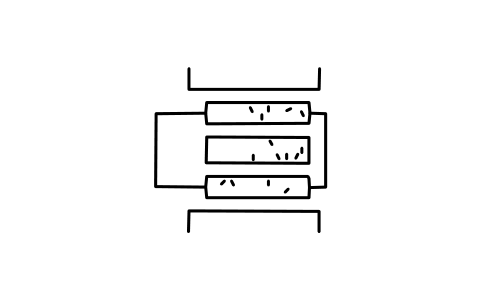

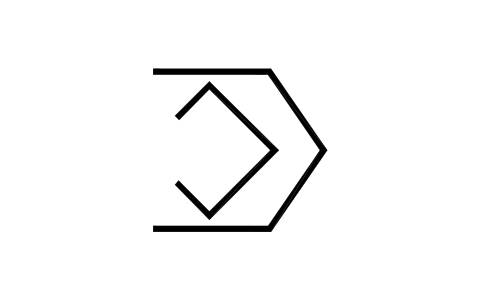

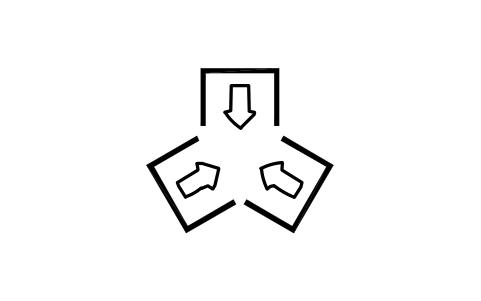

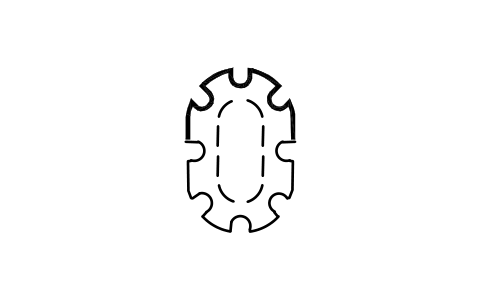

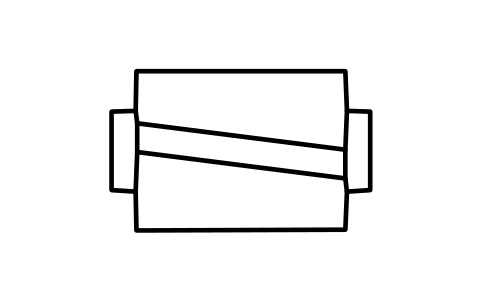

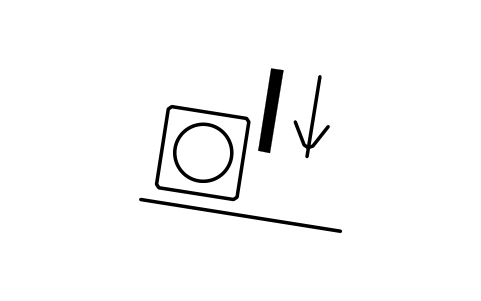

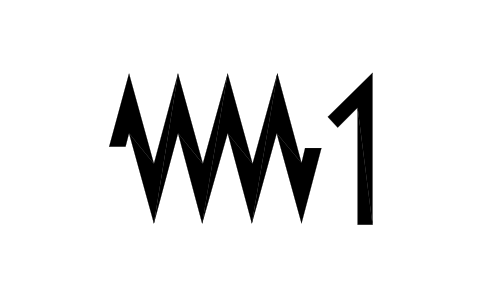

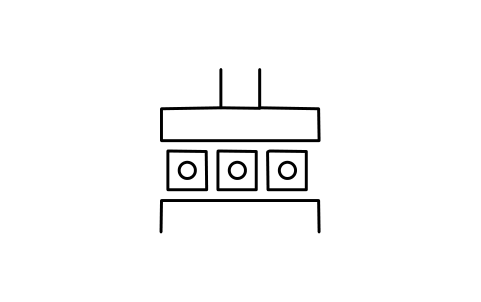

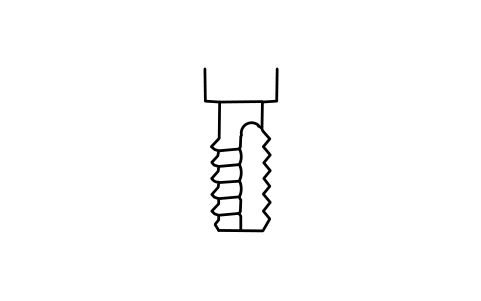

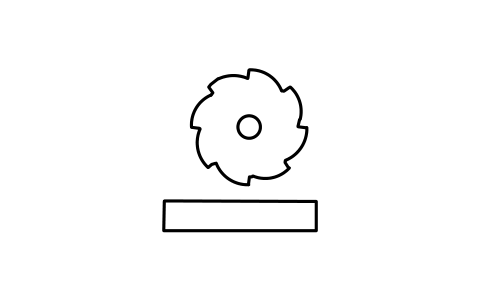

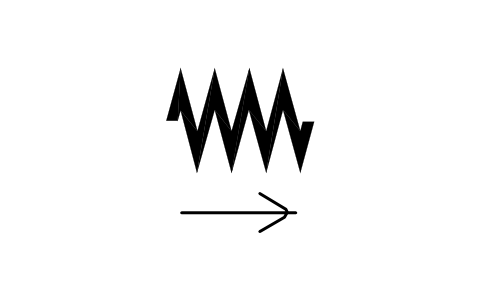

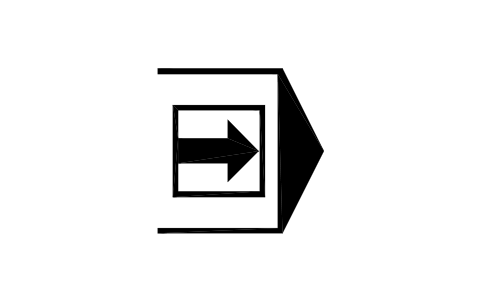

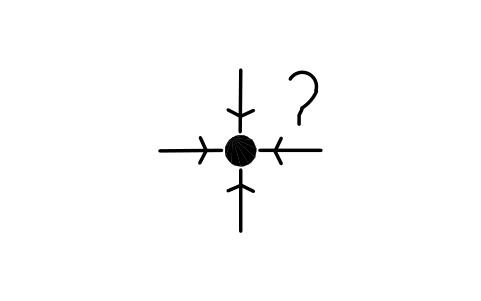

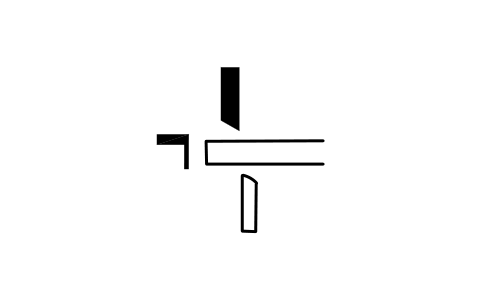

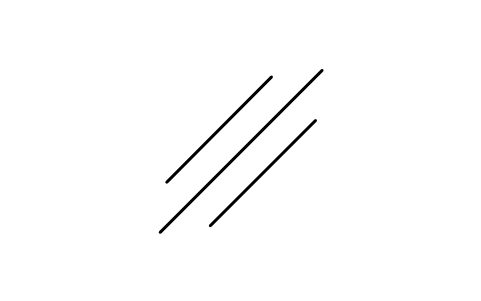

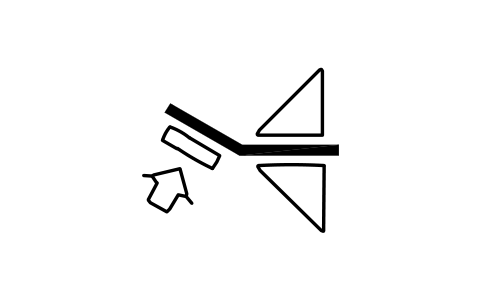

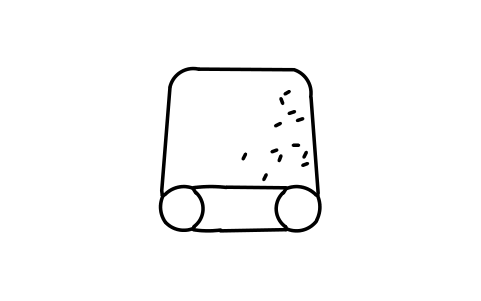

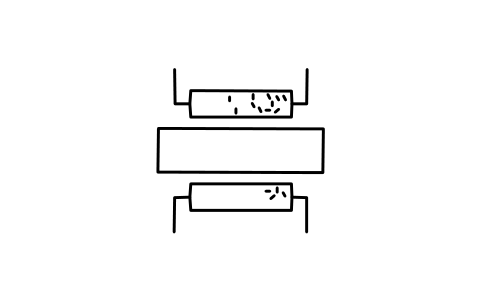

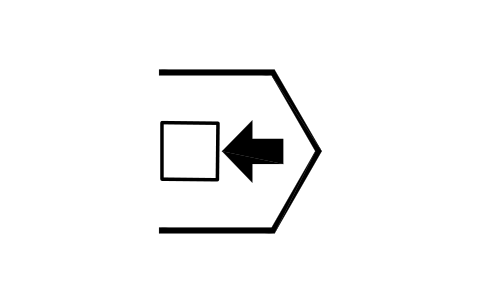

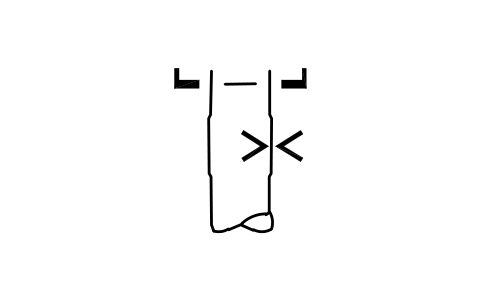

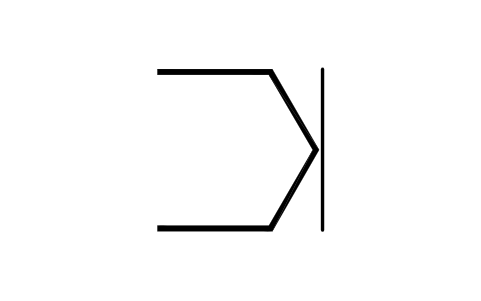

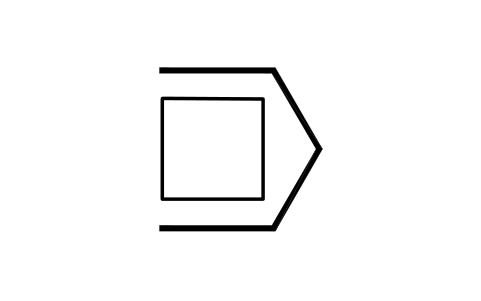

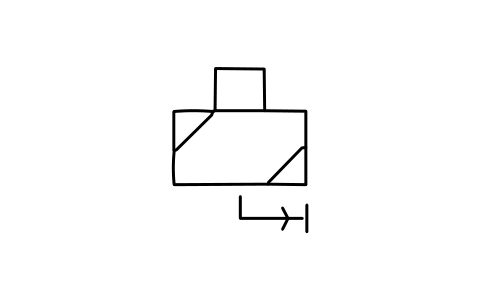

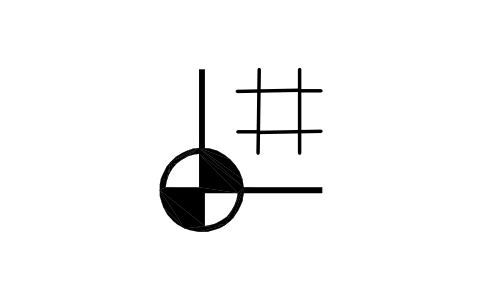

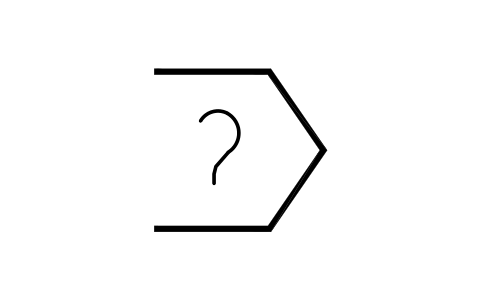

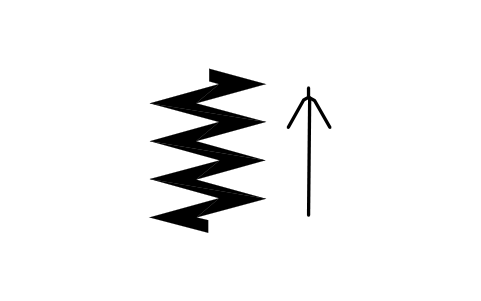

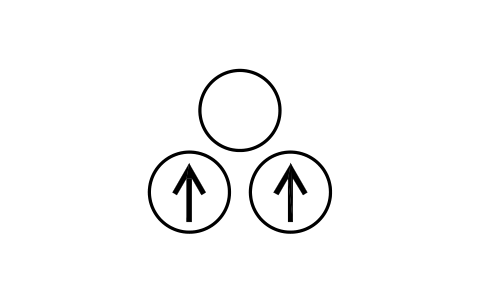

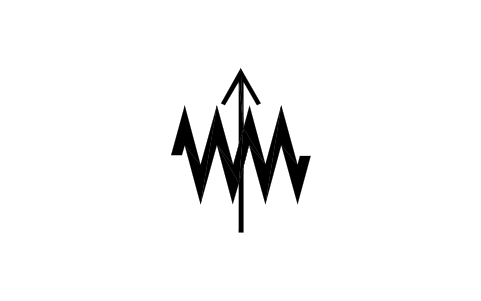

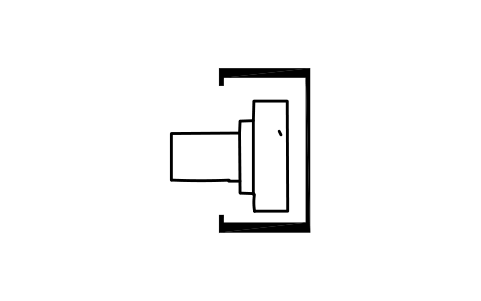

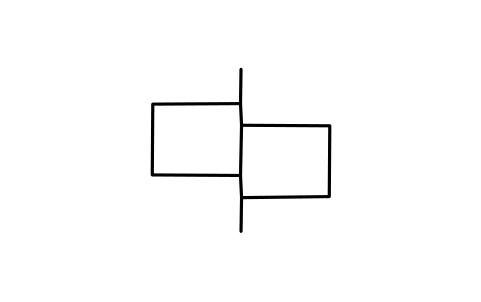

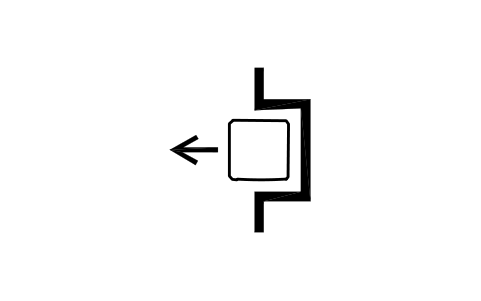

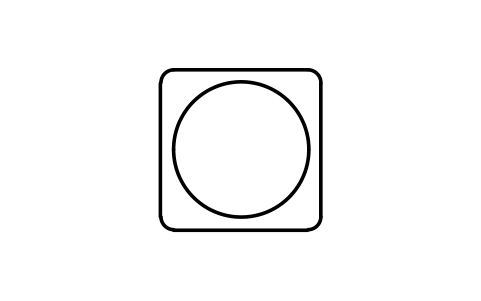

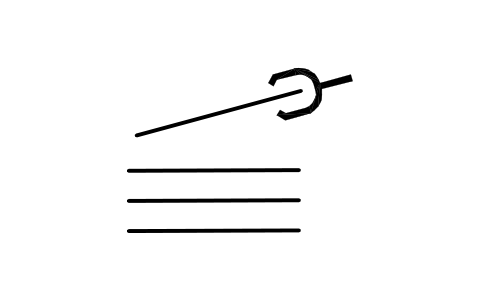

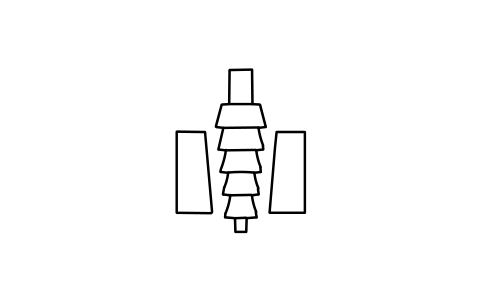

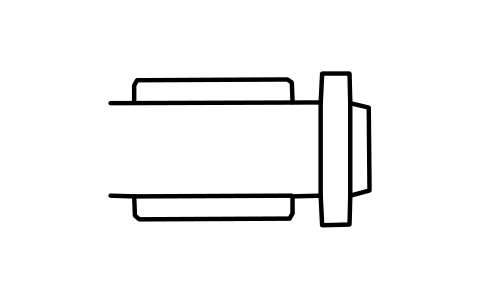

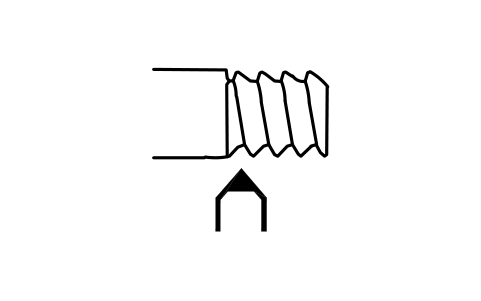

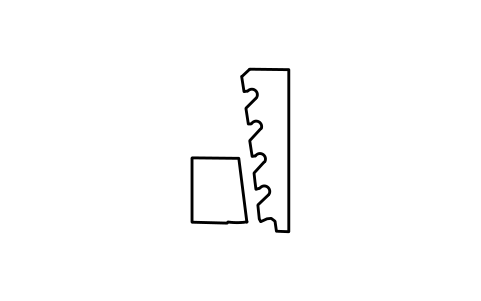

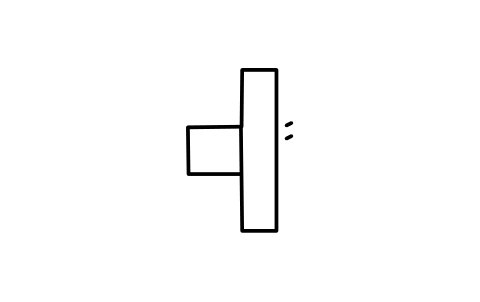

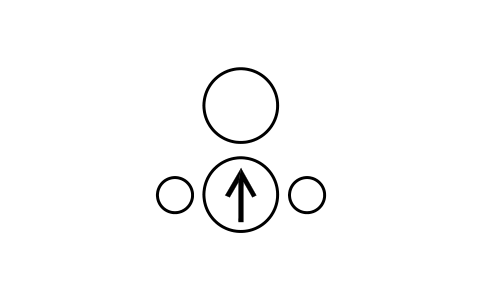

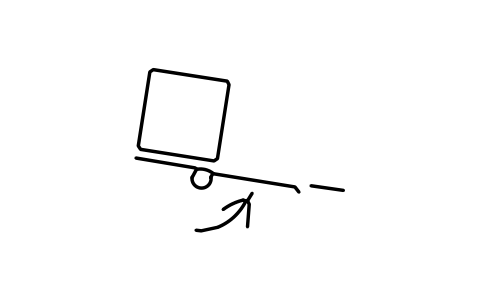

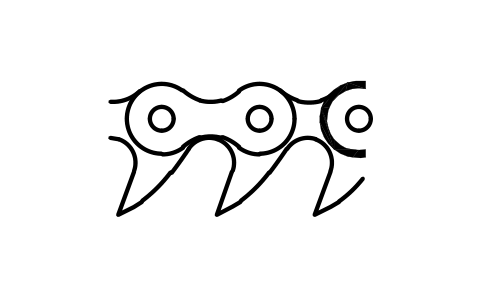

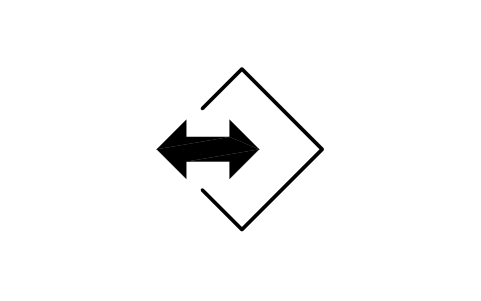

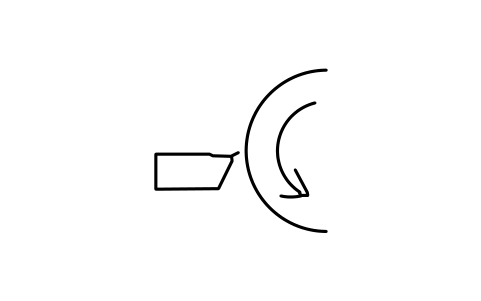

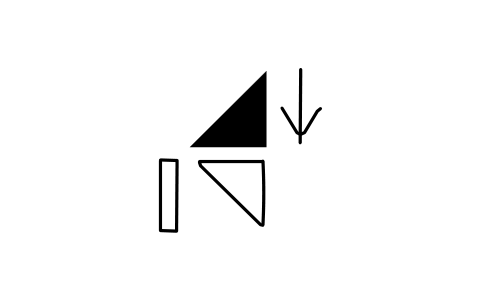

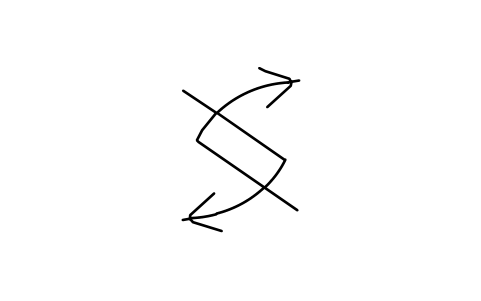

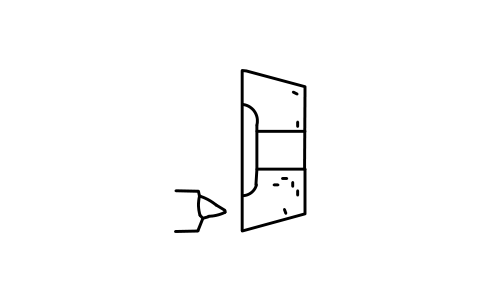

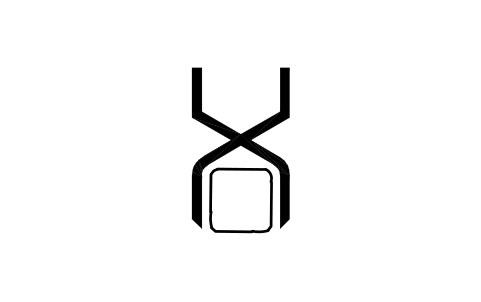

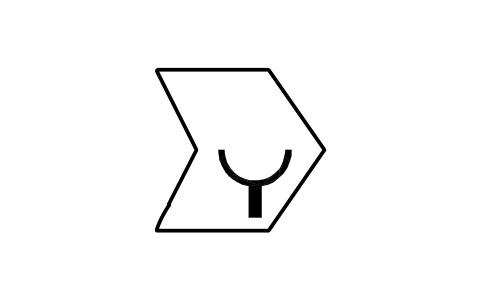

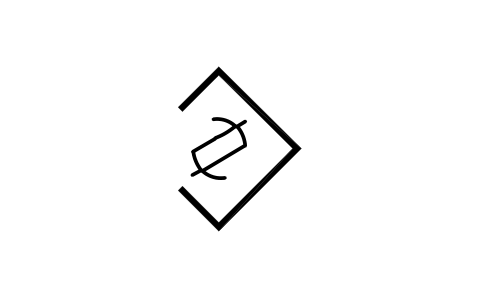

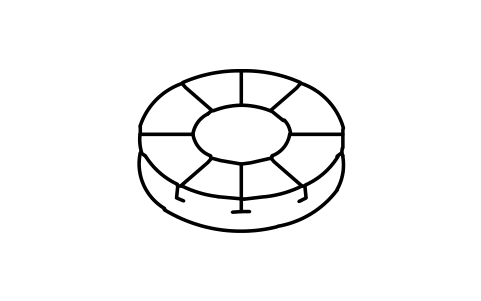

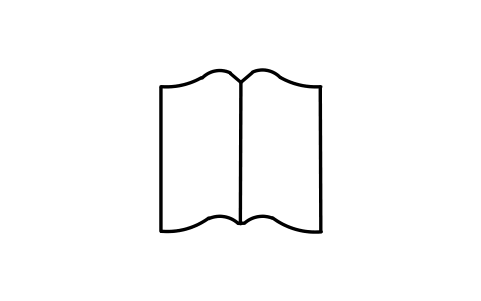

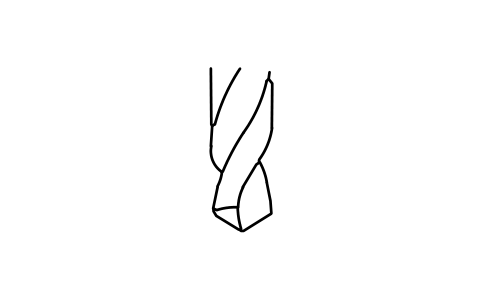

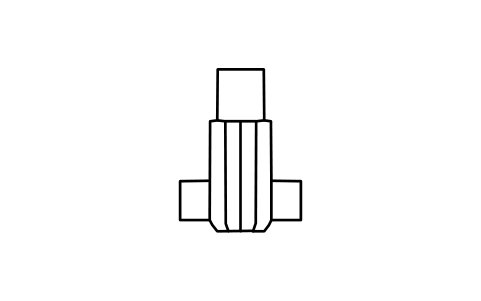

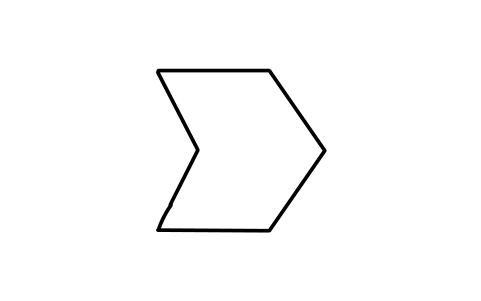

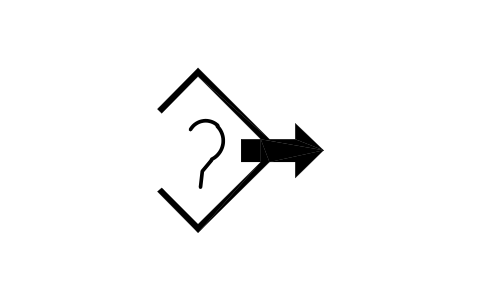

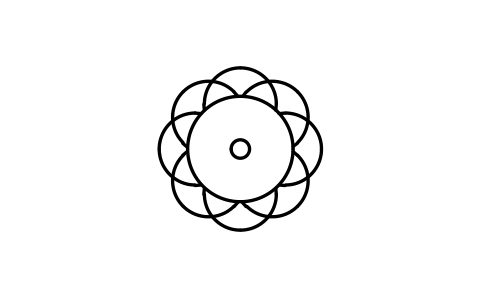

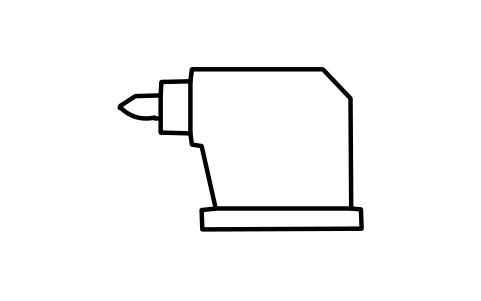

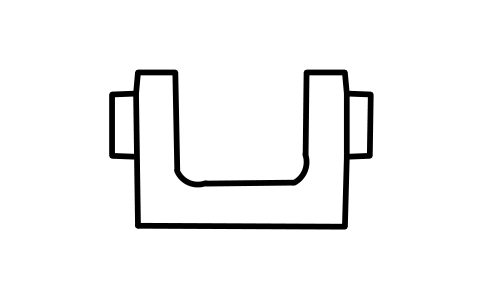

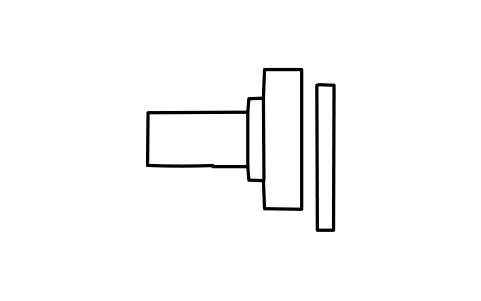

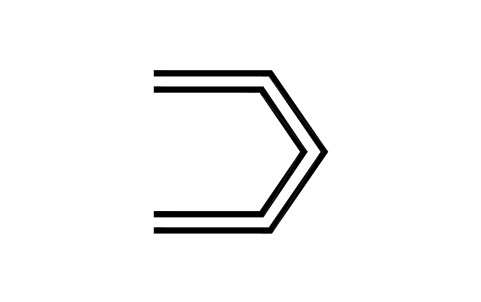

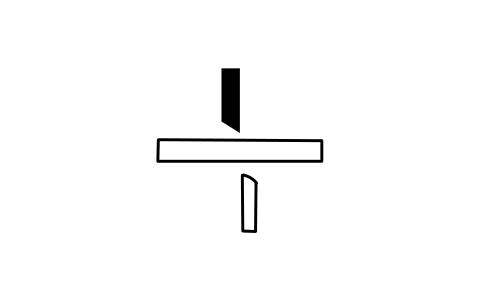

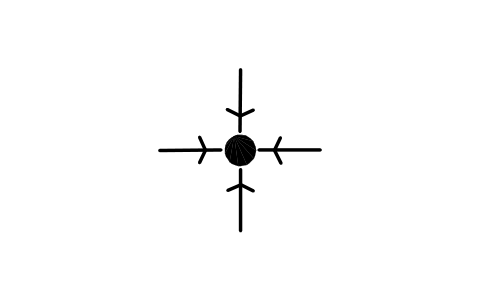

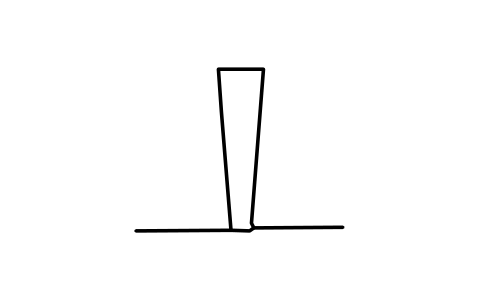

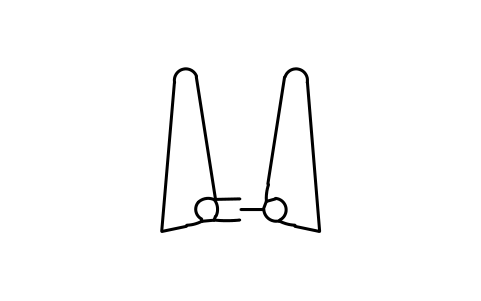

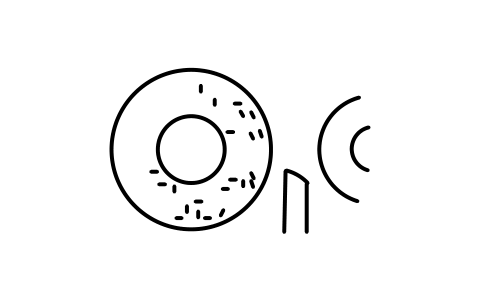

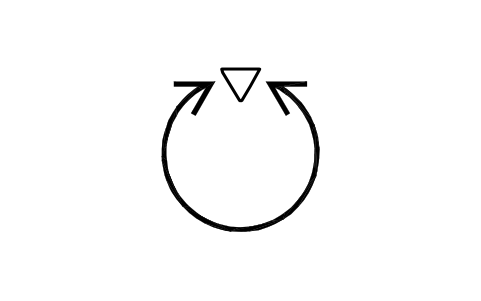

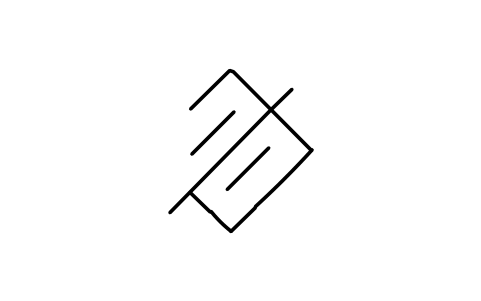

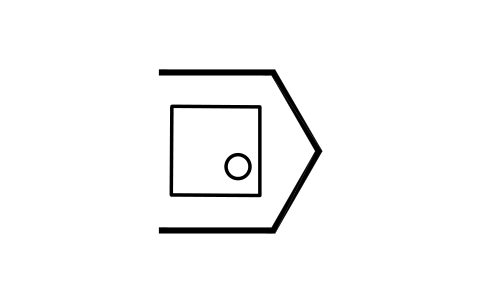

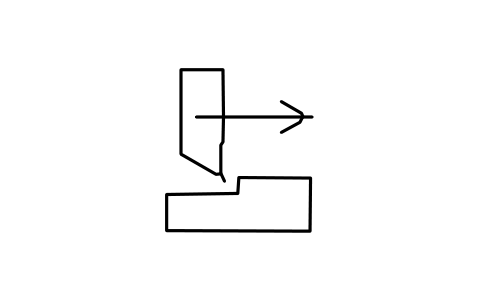

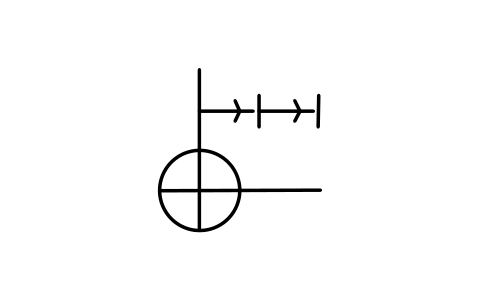

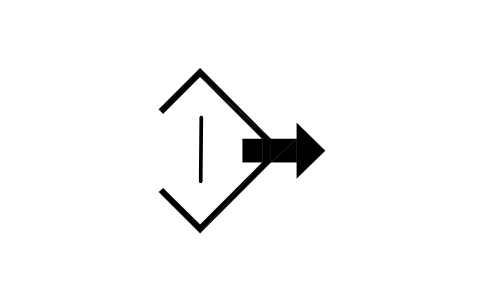

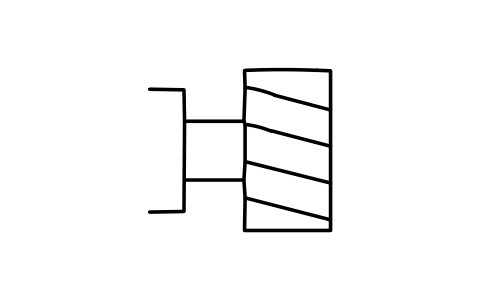

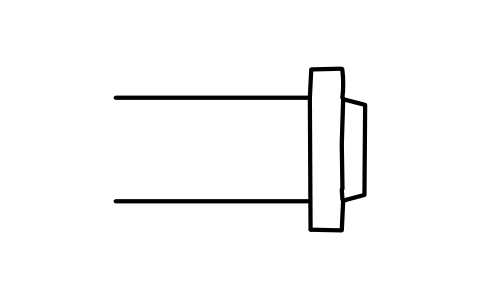

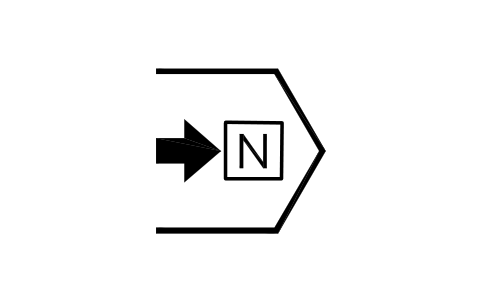

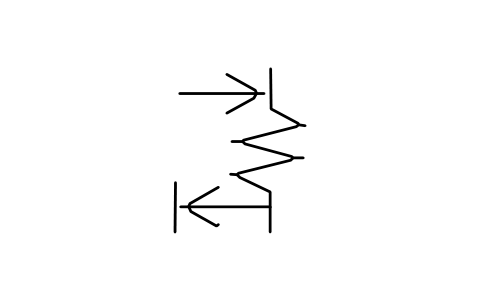

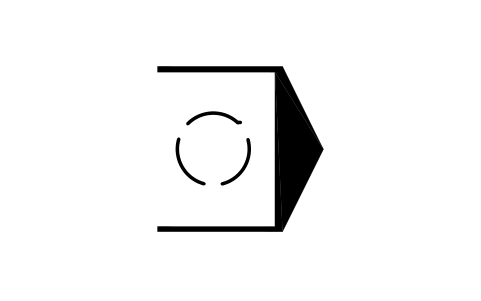

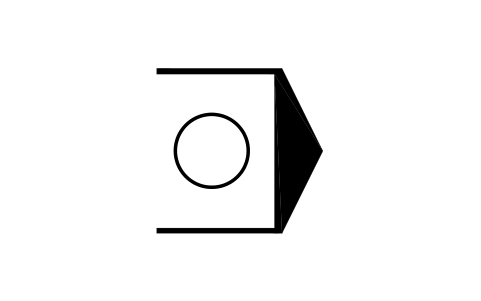

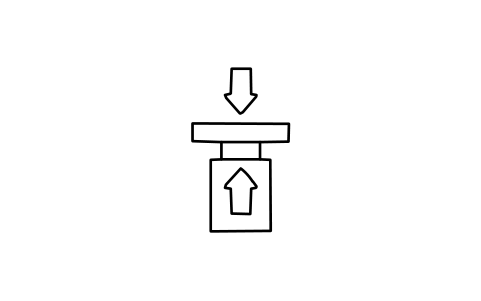

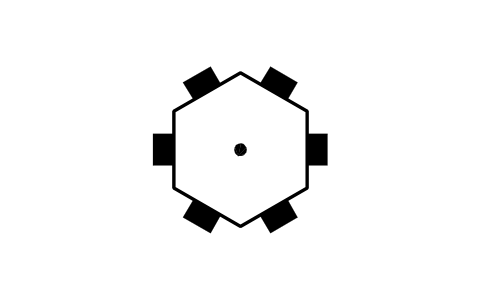

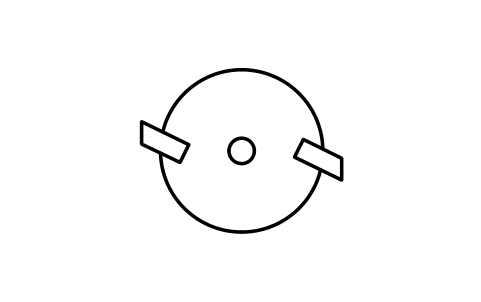

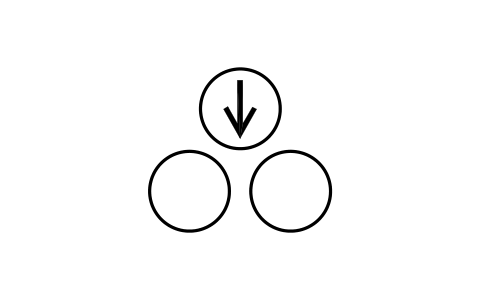

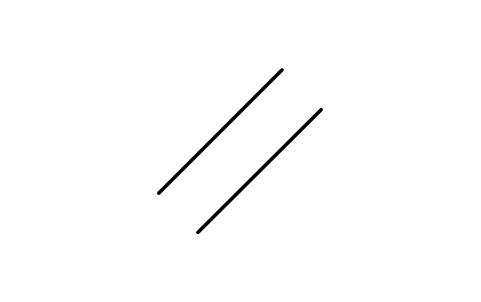

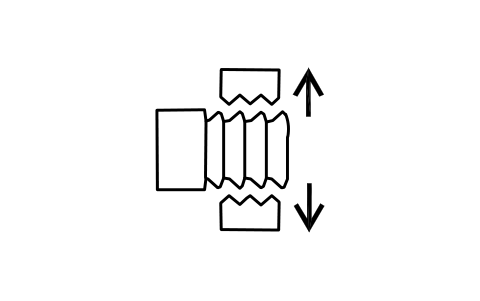

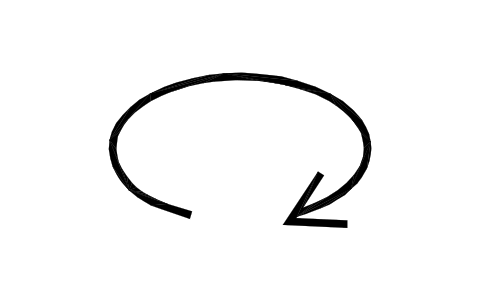

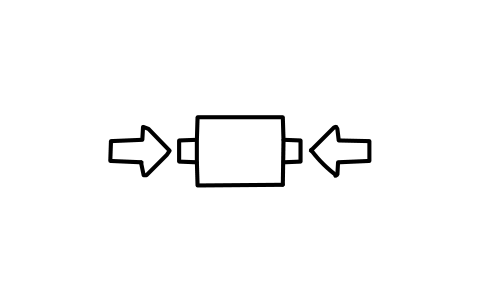

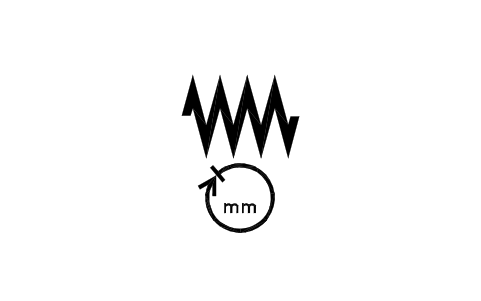

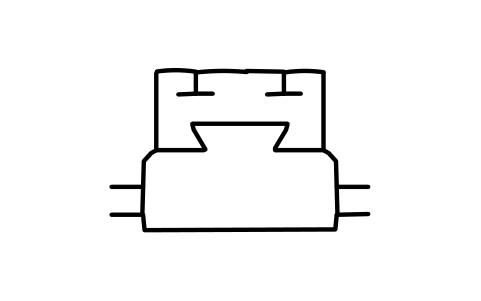

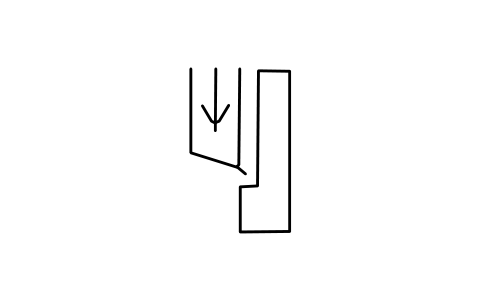

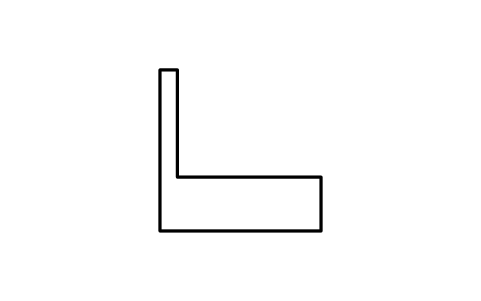

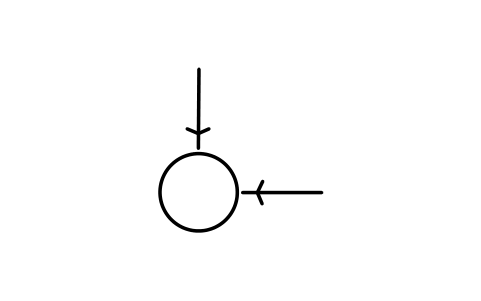

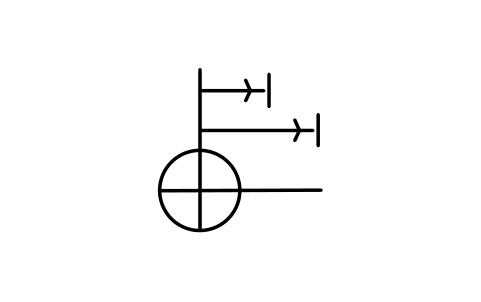

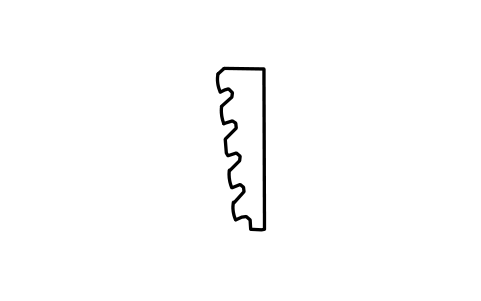

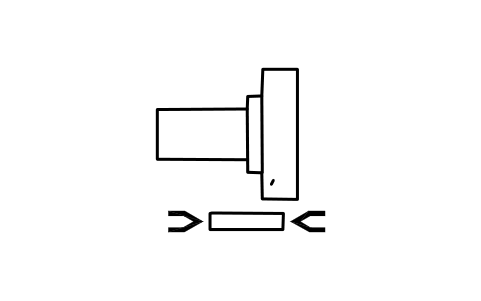

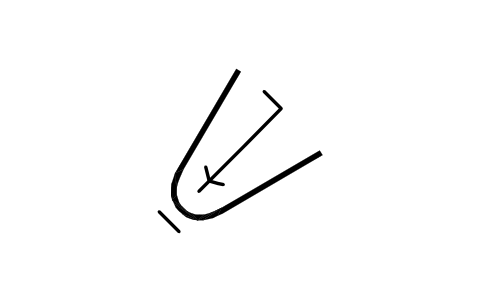

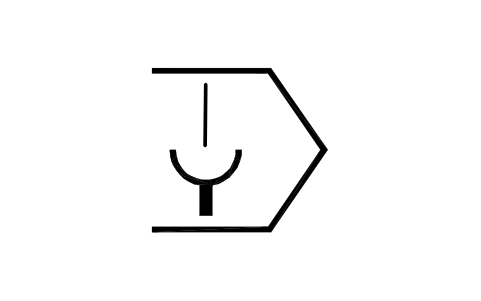

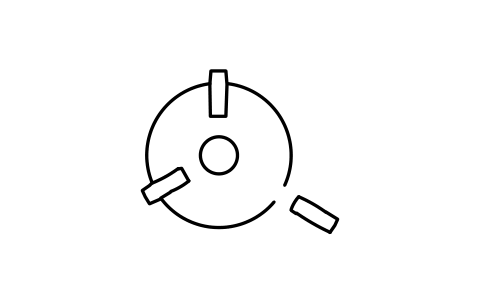

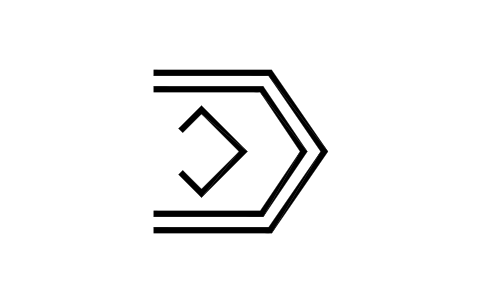

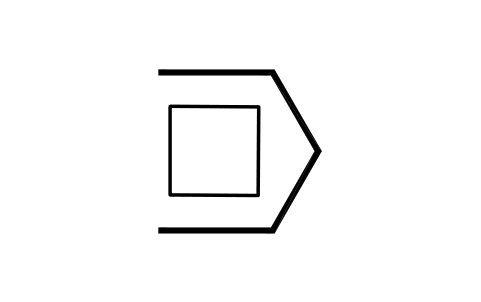

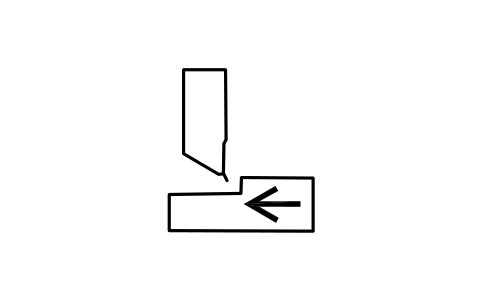

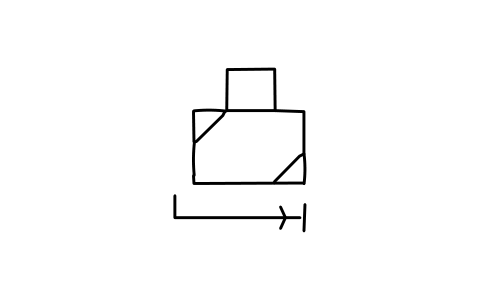

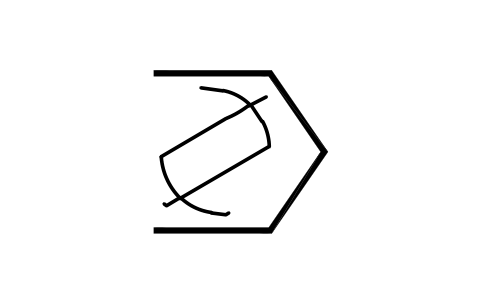

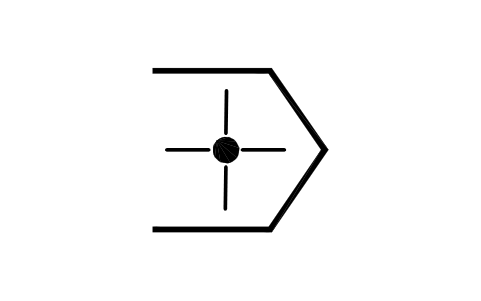

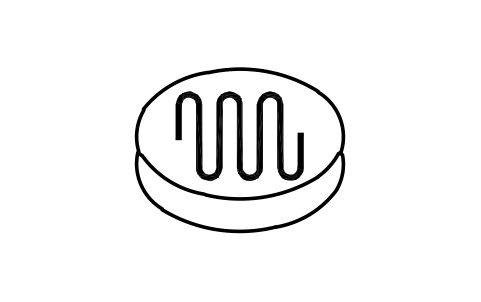

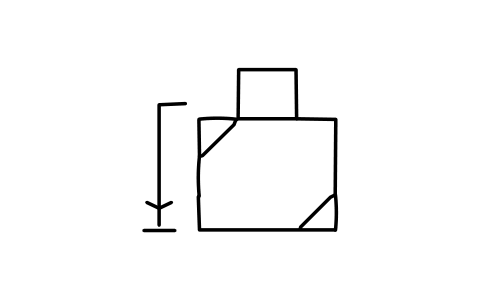

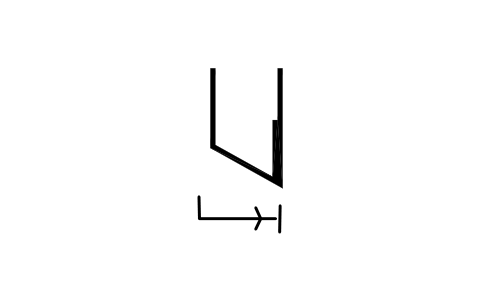

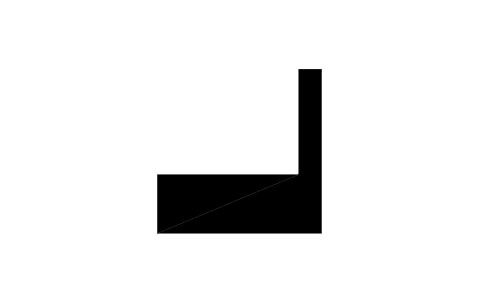

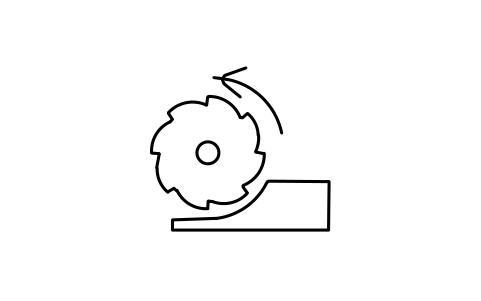

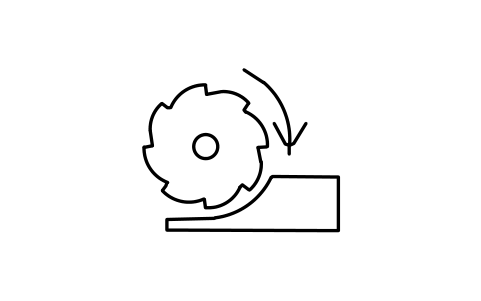

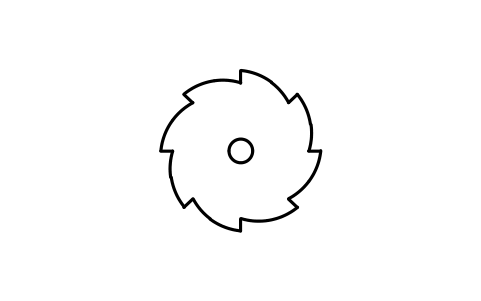

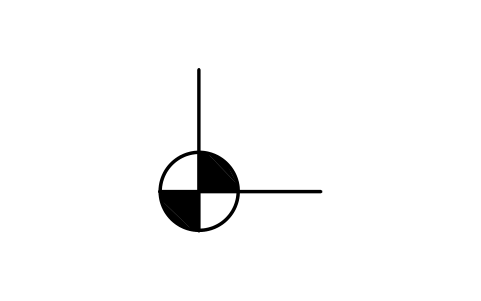

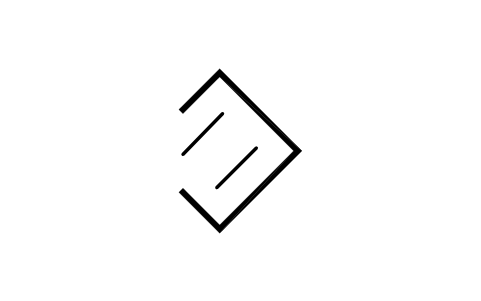

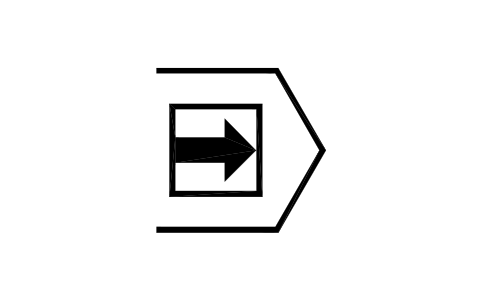

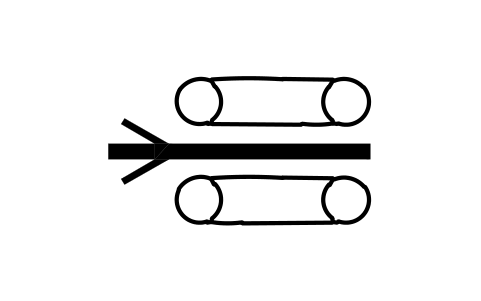

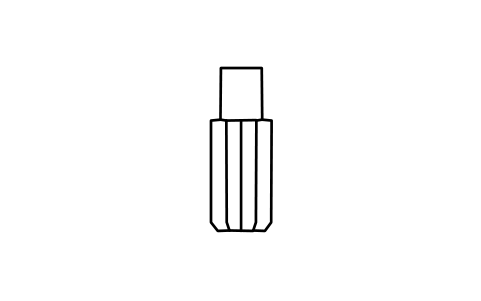

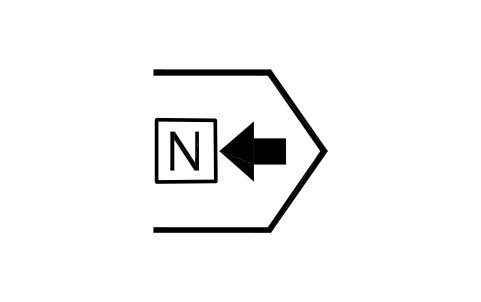

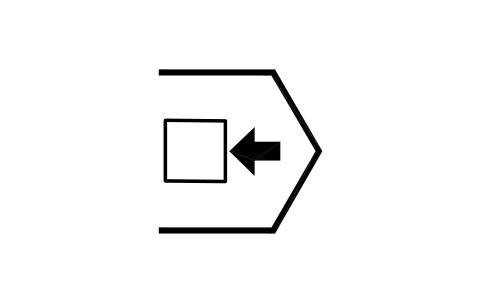

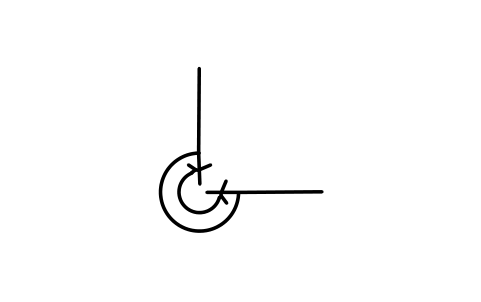

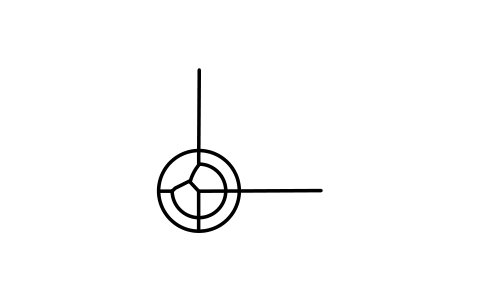

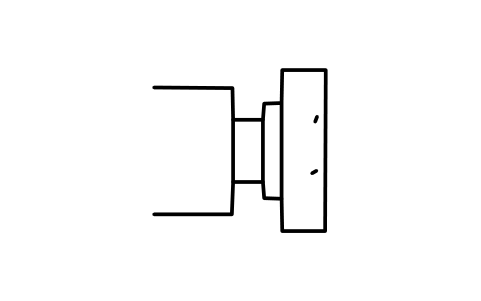

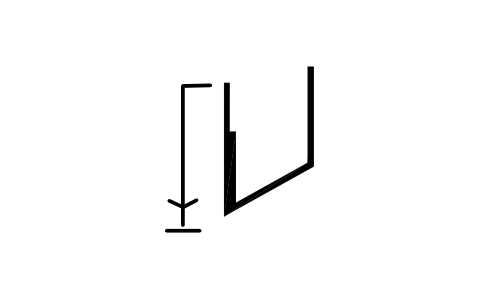

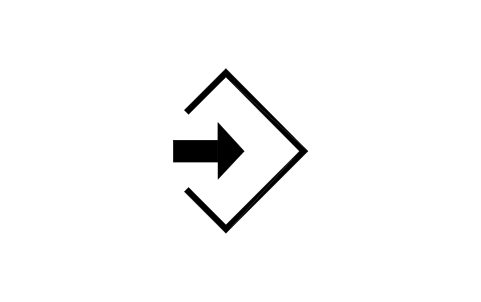

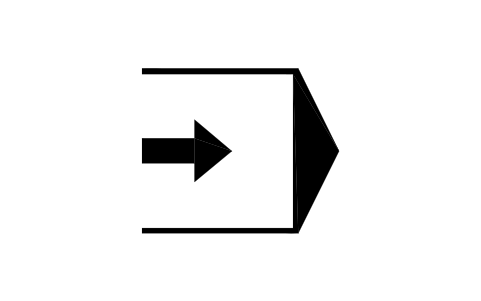

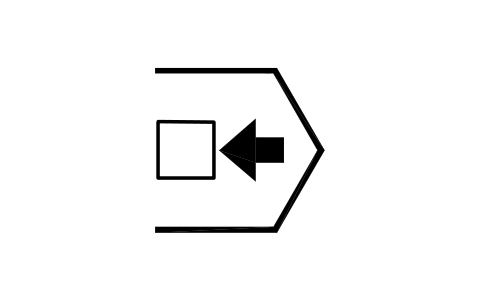

Il terzo gruppo, programma e dati CNC, contiene le marcature di programmi, blocchi, dati utensile e correttori; il primo assi, avanzamenti e mandrini; il secondo carico, scarico, bloccaggio e cicli di lavorazione. Controlla ogni blocco sull'edizione vigente della ISO 7000 prima di stamparlo su un pannello.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
