Simboli macchine, trasformatori, strumenti ed elementi di simboli gratuiti per AutoCAD (DWG), stile IEC 60617

La IEC 60617

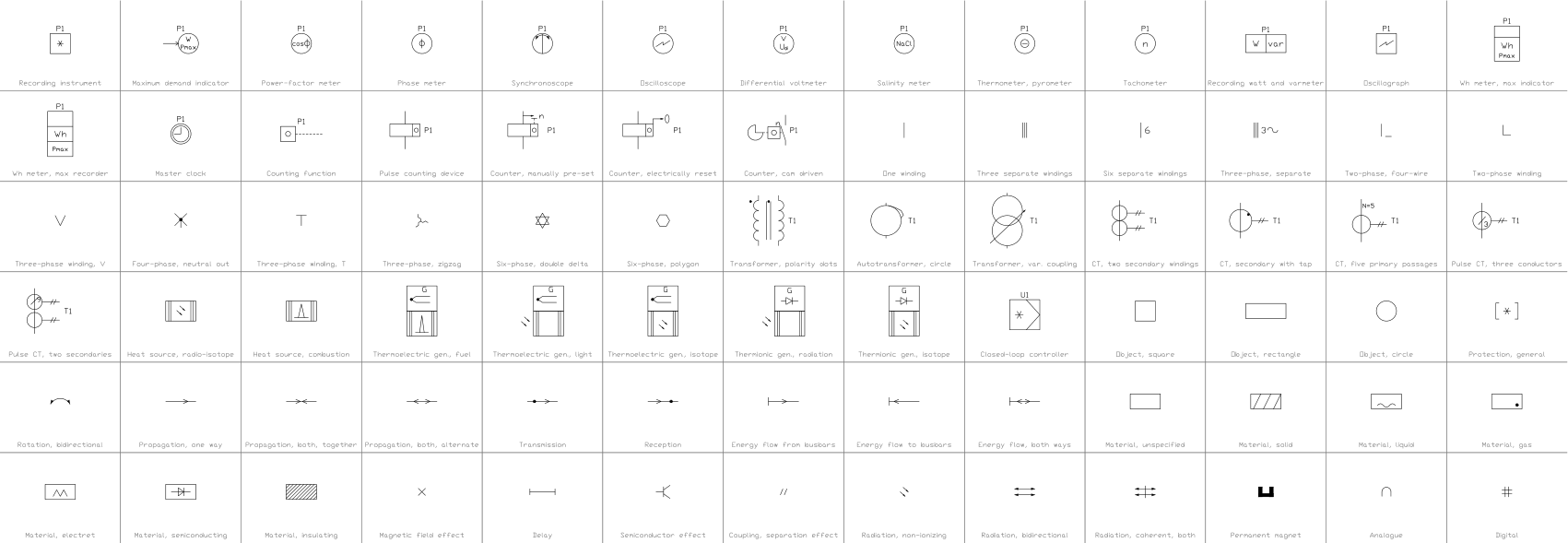

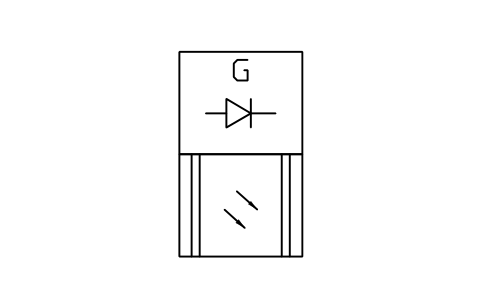

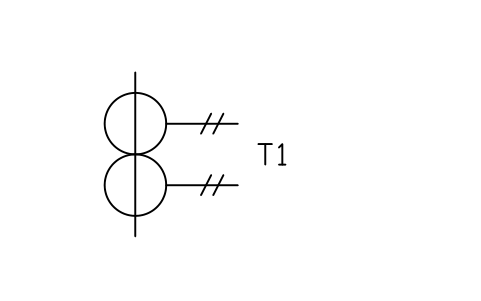

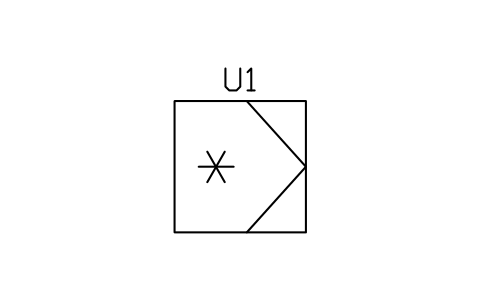

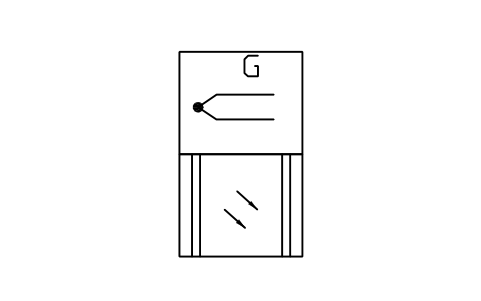

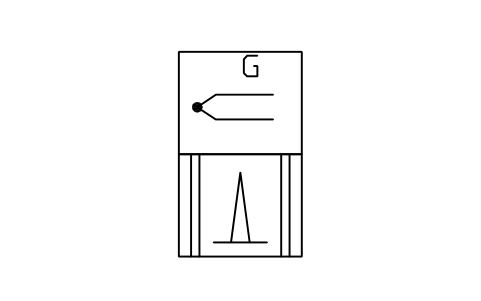

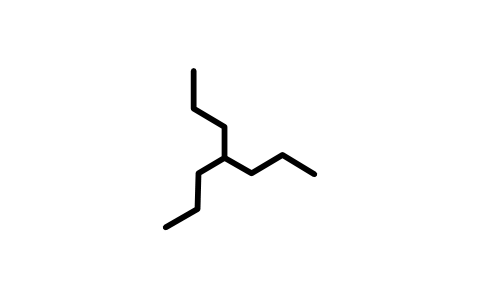

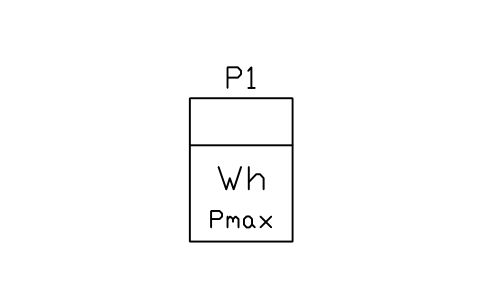

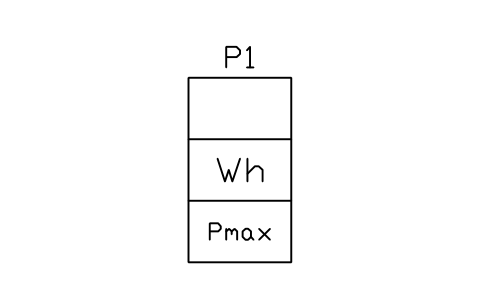

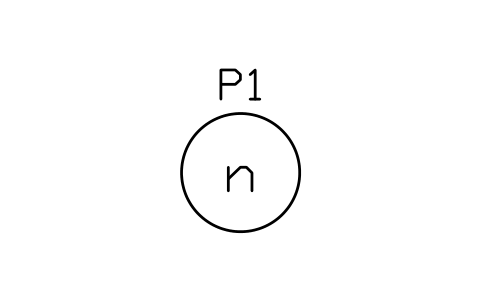

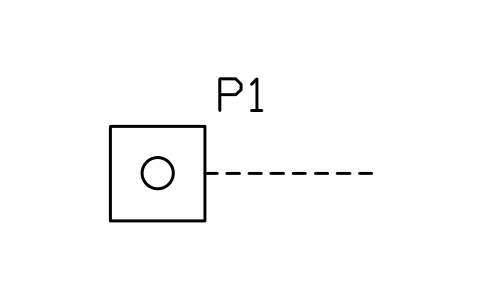

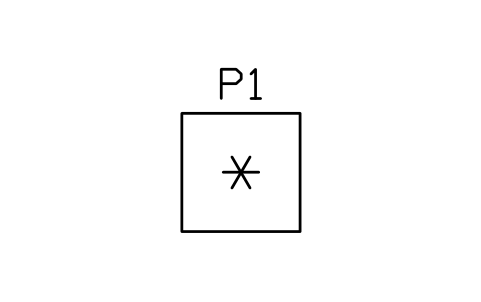

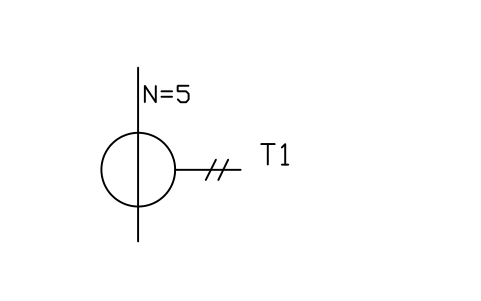

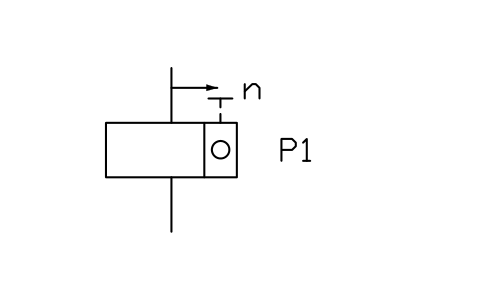

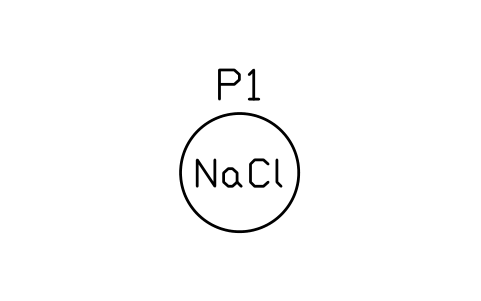

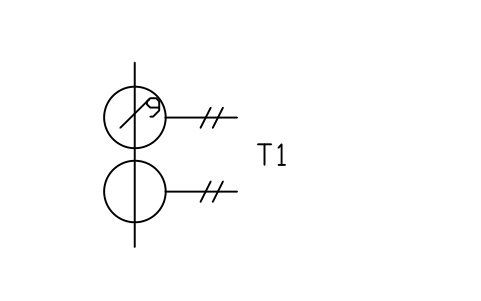

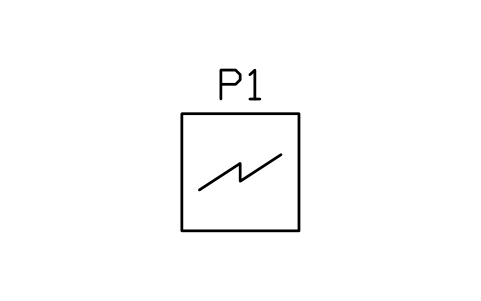

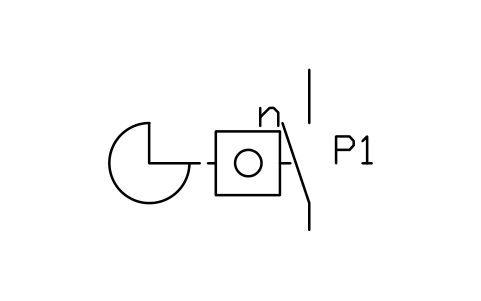

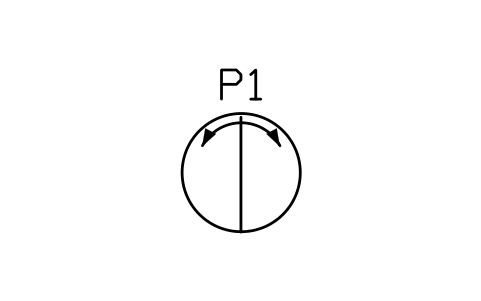

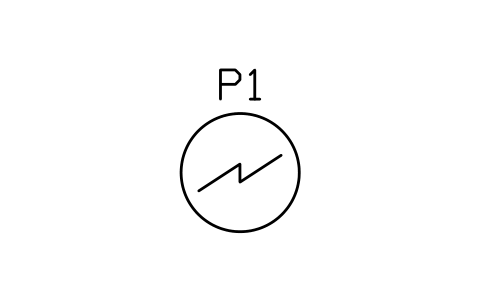

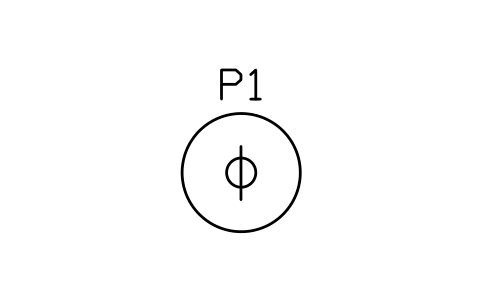

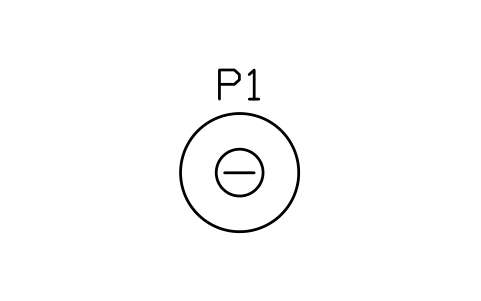

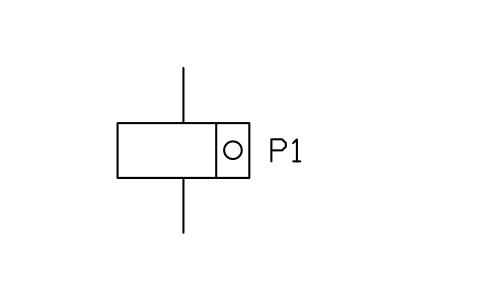

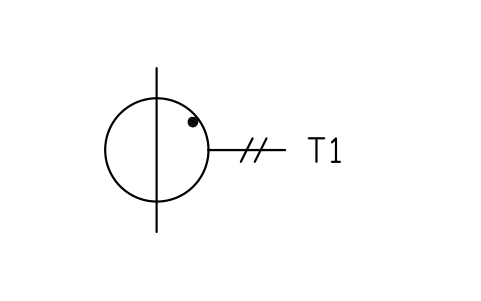

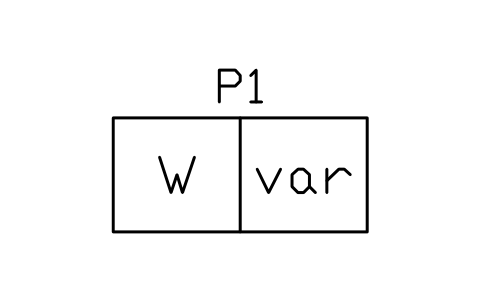

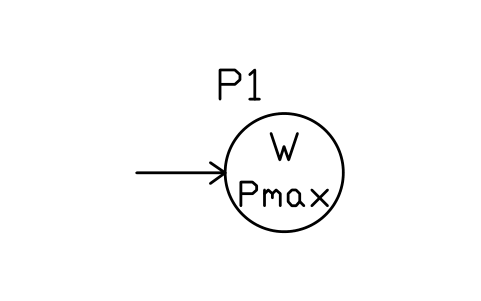

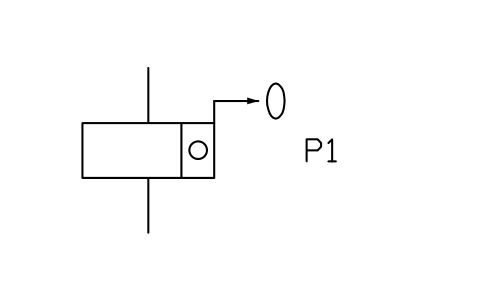

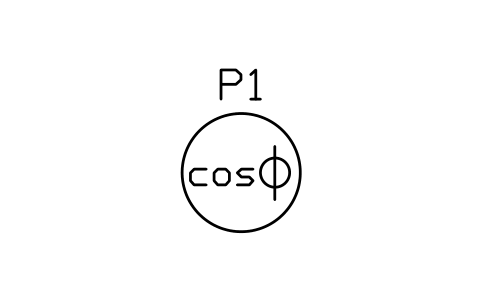

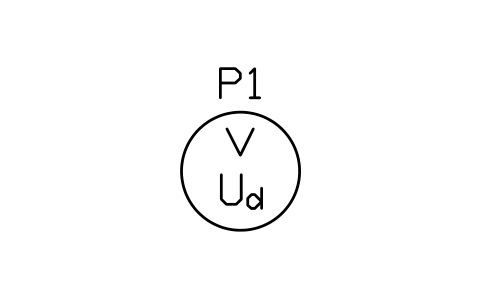

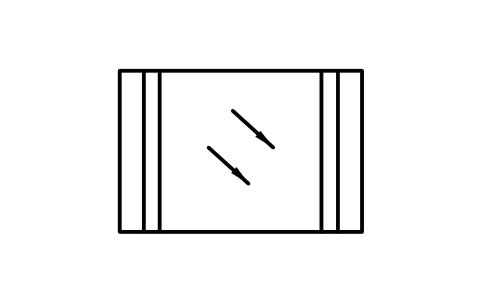

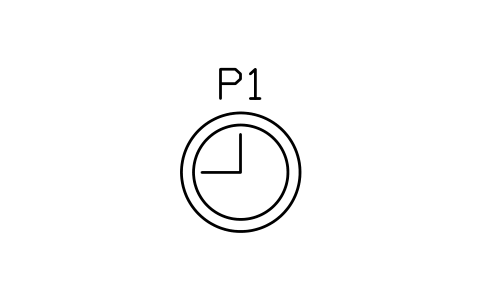

La IEC 60617 è la norma internazionale dei simboli grafici per schemi, in molte parti. Questa libreria contiene figure delle parti 2, 6, 8 che non sono nella libreria «Simboli elettrici più usati (IEC 60617)», disegnate secondo il database della norma.

Questi simboli sono disegni nostri secondo le figure della norma. Non sono copiati da essa e la libreria non è certificata. Controllali con la norma, con la norma della tua azienda o con la legenda del cliente prima di usare un simbolo.

Domande frequenti

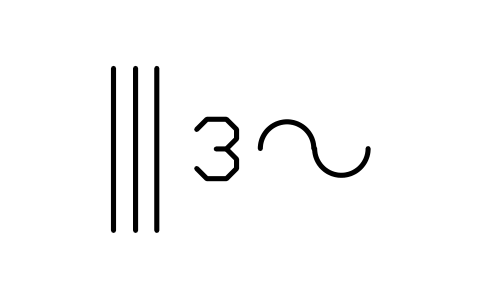

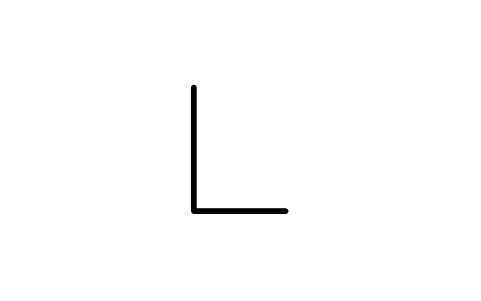

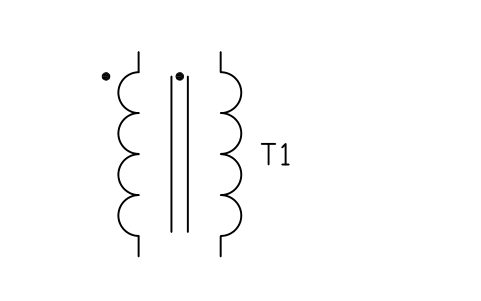

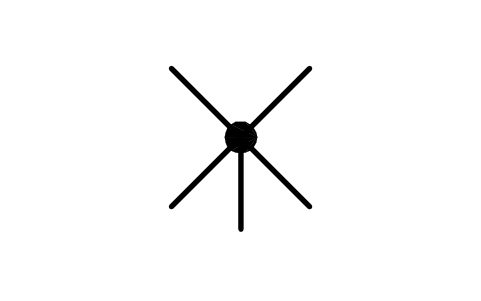

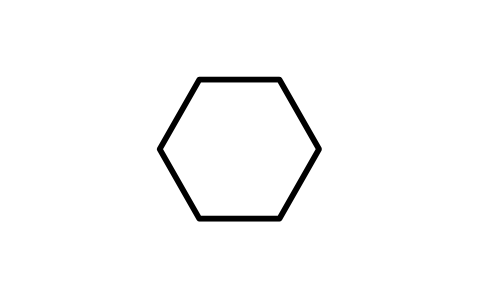

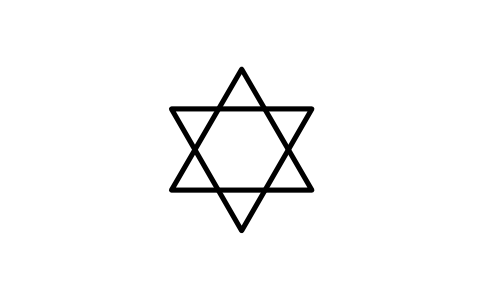

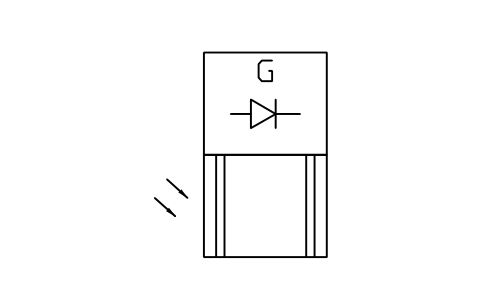

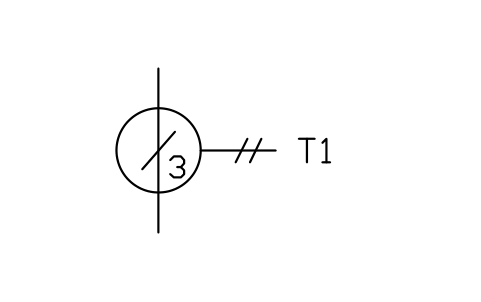

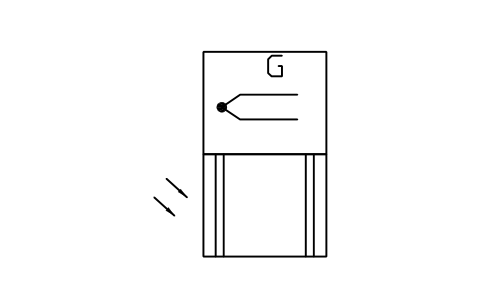

Dove sono i motori, i generatori e i trasformatori ordinari?

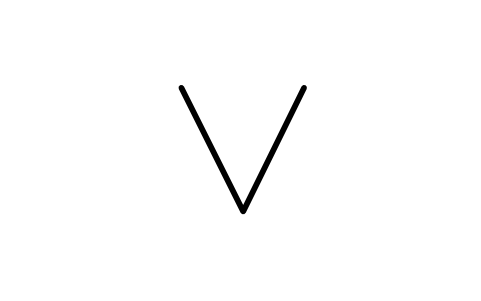

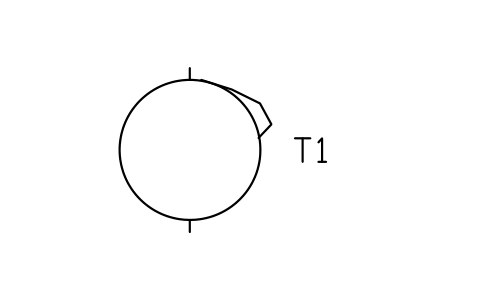

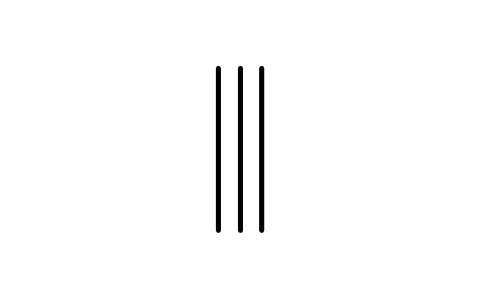

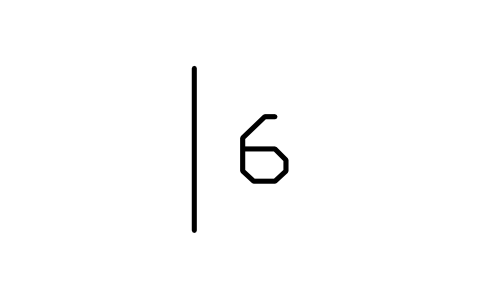

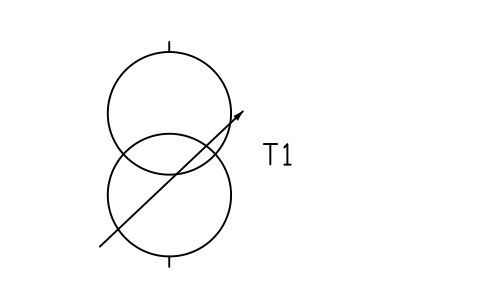

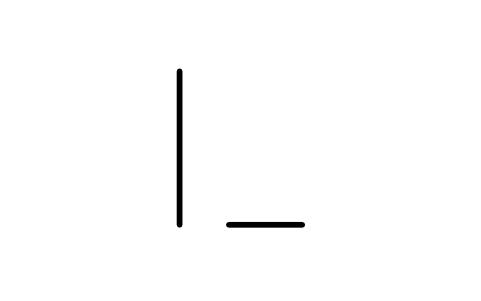

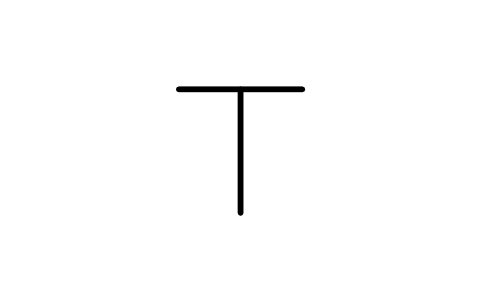

Motori, generatori, i trasformatori comuni e i contrassegni di avvolgimento a stella e a triangolo sono nella libreria «Simboli elettrici più usati (IEC 60617)». Questa libreria contiene le varianti e i simboli meno comuni.

Dove sono gli altri simboli della IEC 60617?

La norma è distribuita su più librerie di questo sito: simboli elettrici più usati, schemi unifilari di rete, semiconduttori e valvole, elementi logici binari, funzioni logiche e analogico, telefonia e suono, trasmissione nelle telecomunicazioni, relè e protezione, macchine e strumenti di misura, e condotti sbarre con televisione via cavo. Ogni pagina di libreria elenca le altre.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

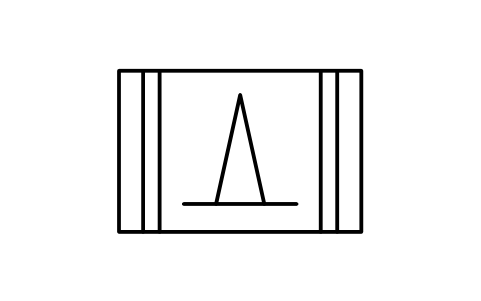

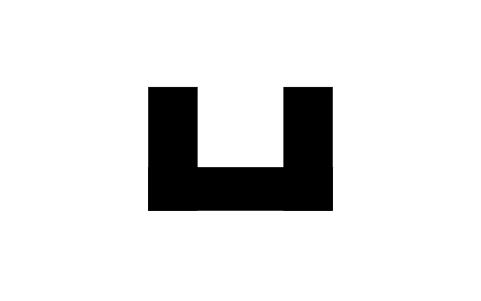

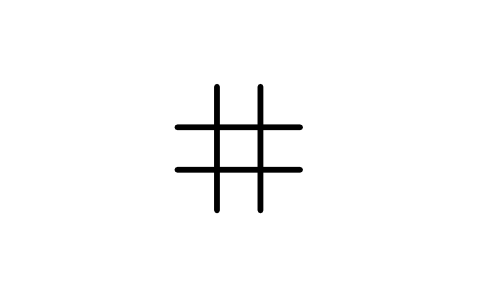

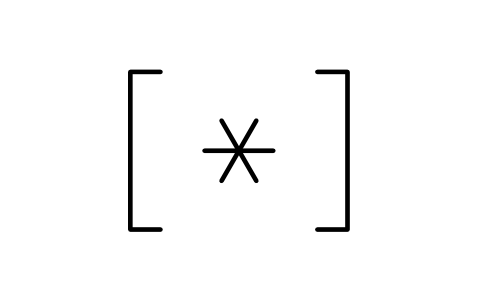

A cosa servono gli elementi dei simboli?

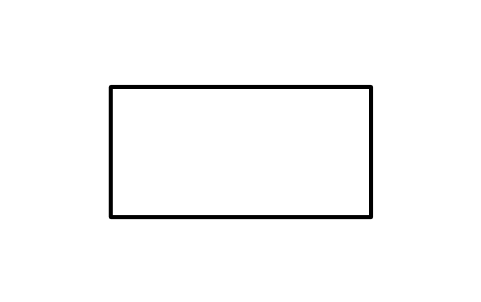

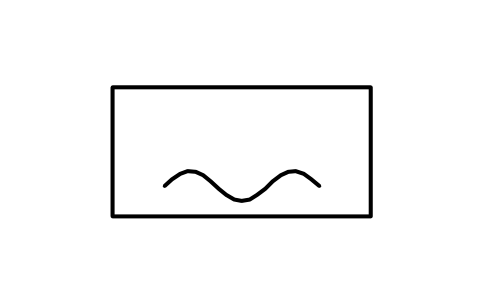

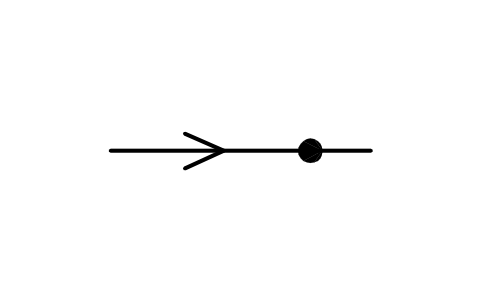

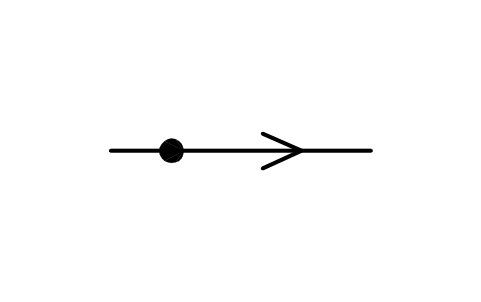

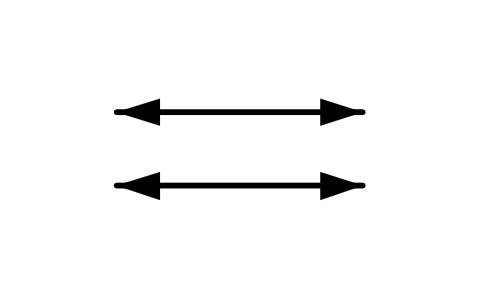

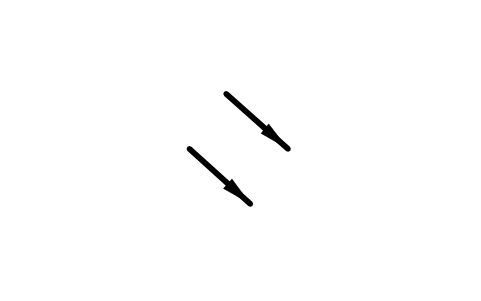

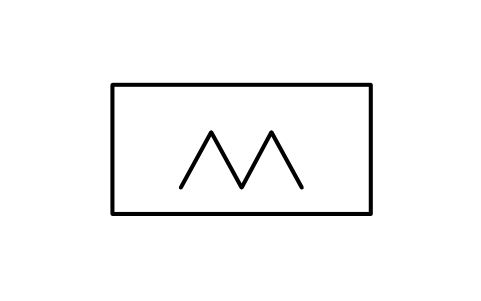

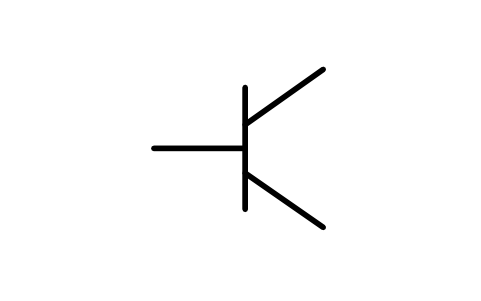

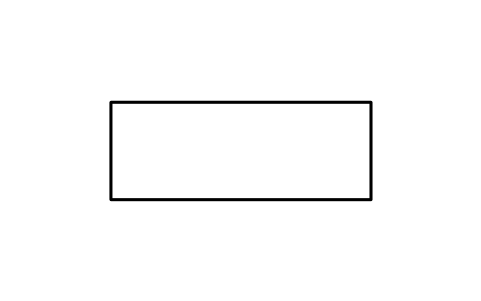

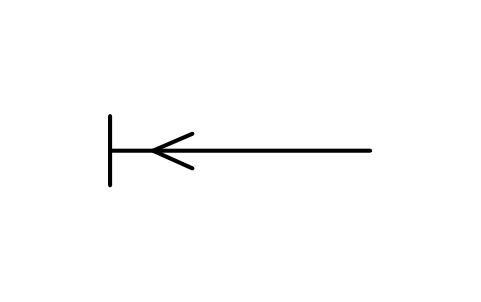

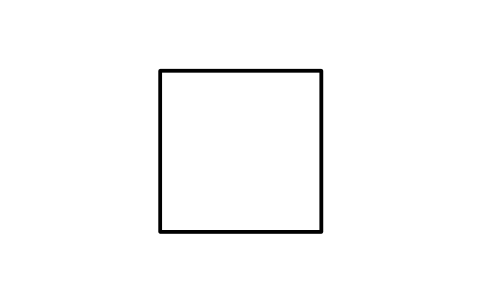

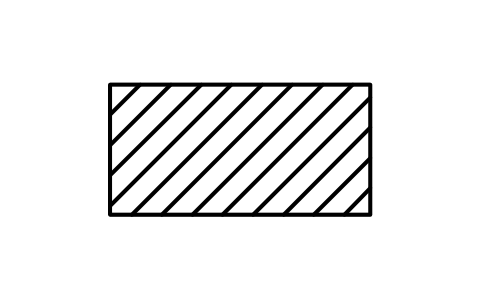

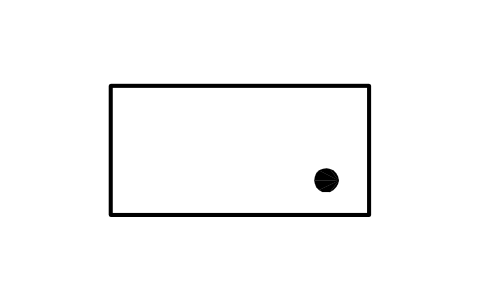

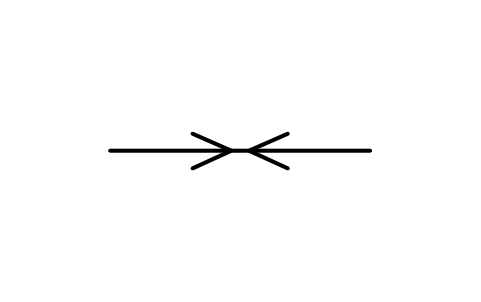

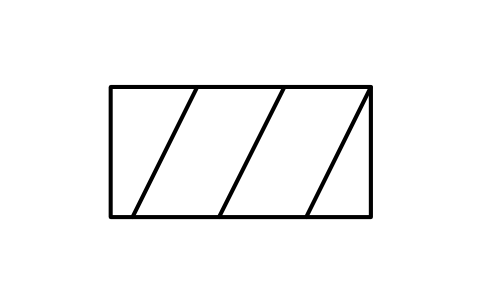

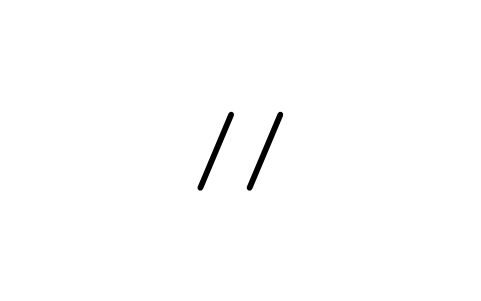

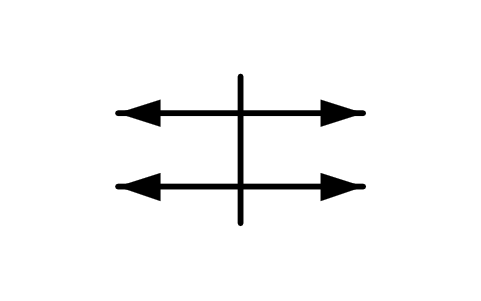

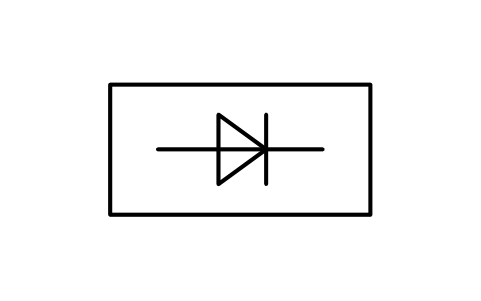

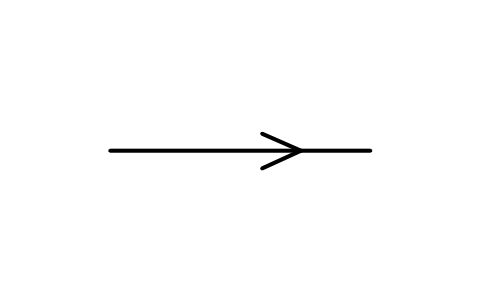

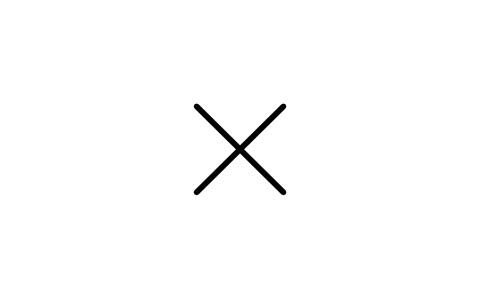

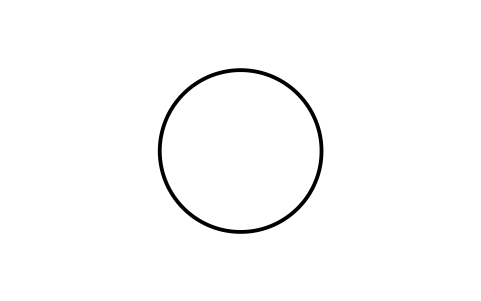

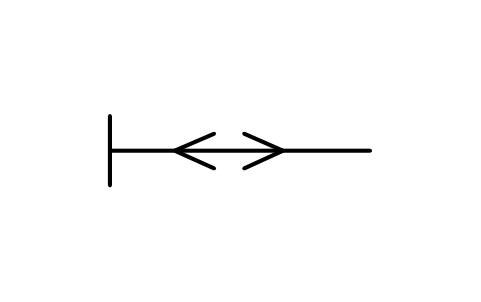

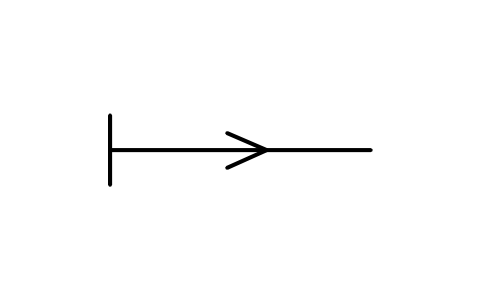

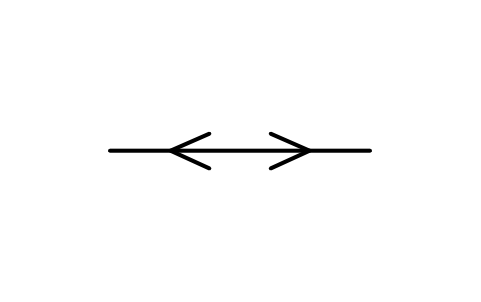

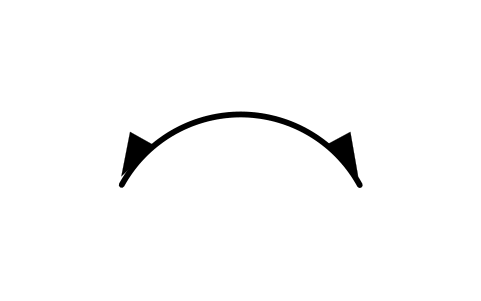

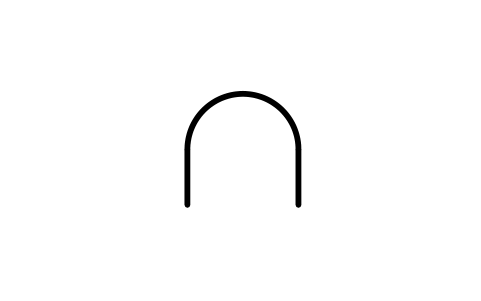

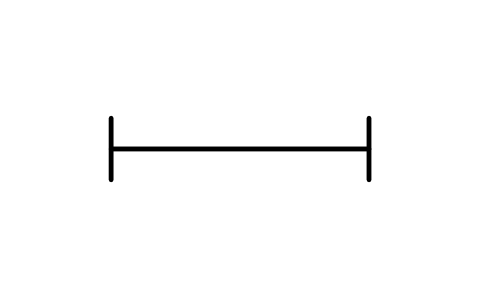

Oggetti, materiali, frecce di propagazione, contrassegni di flusso di energia ed effetti sono i mattoni dei simboli della IEC 60617. Mettili dentro o accanto al tuo simbolo quando ti serve una figura che la libreria non ha.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
