Blocchi di segnali stradali gratuiti per AutoCAD (DWG): segnali tedeschi (StVO) a colori, pericolo, precedenza, divieto, obbligo, indicazione e pannelli integrativi

Sulla norma

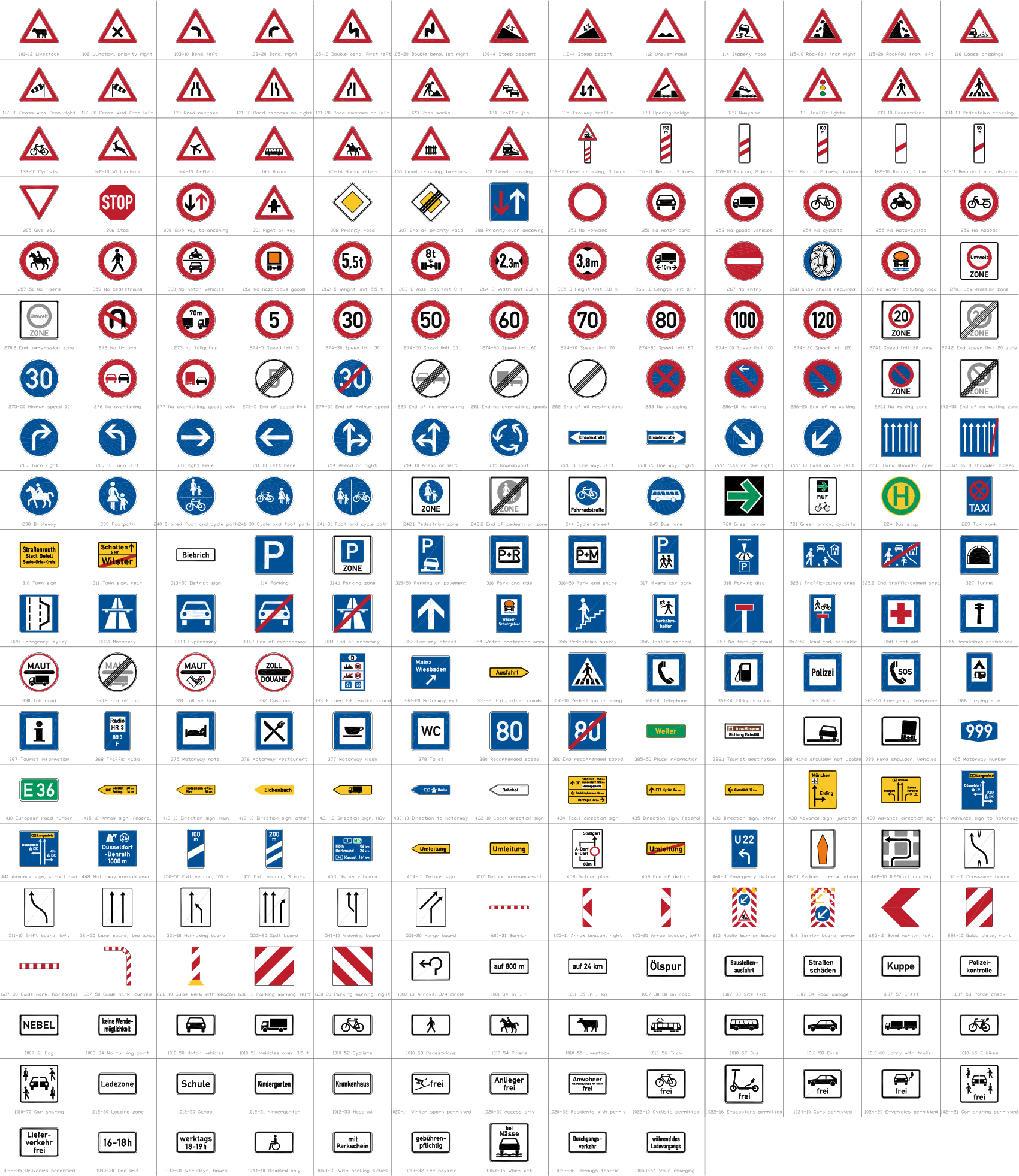

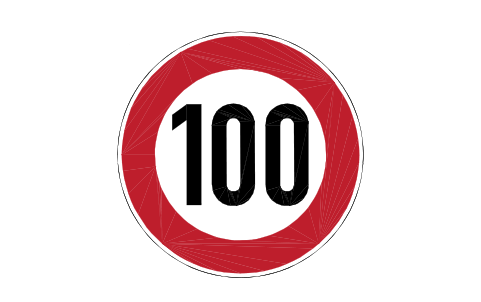

I numeri, i significati, le forme e i colori seguono il catalogo dei segnali del codice della strada tedesco (StVO, Straßenverkehrs-Ordnung). Il numero è il numero ufficiale del Zeichen; la parte dopo il trattino è la variante, ad esempio il valore di velocità o il lato di posa. Per i segnali esistenti in più versioni è disegnata quella attuale.

La libreria non è una pubblicazione ufficiale e non è certificata. È pensata per piani, elenchi e legende. Per i segnali che vengono fabbricati e posati su una strada usa i disegni e le regole tecniche dell'ente gestore, e verifica lì dimensioni, classi di pellicola e posizionamento.

Domande frequenti

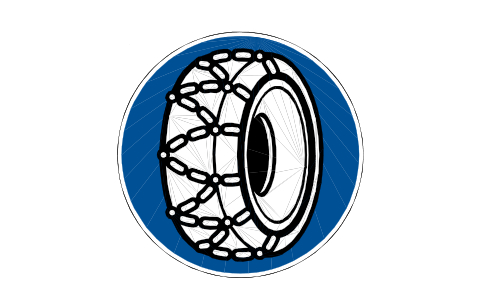

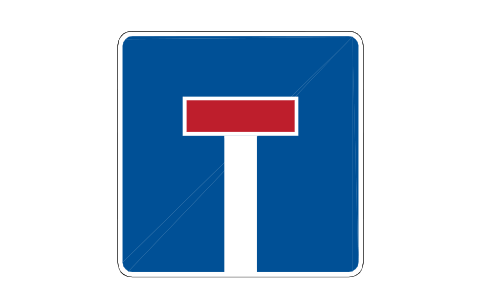

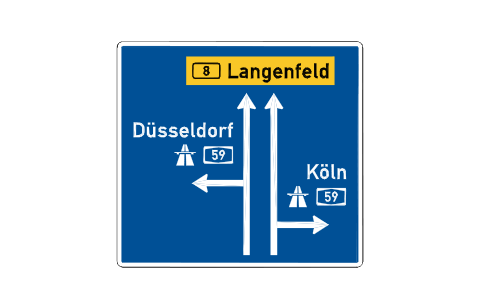

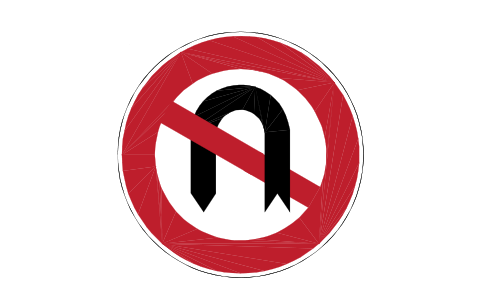

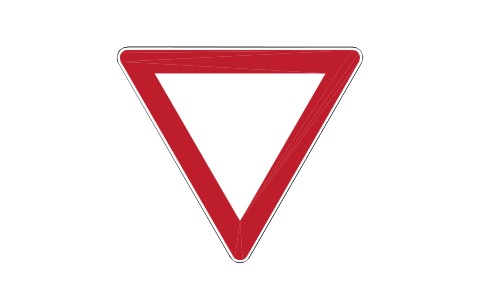

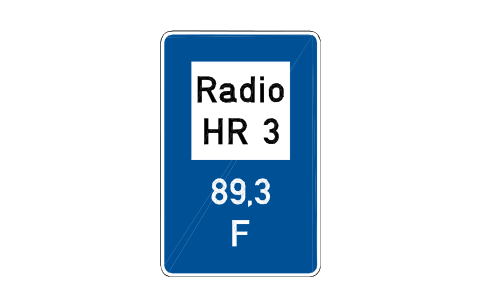

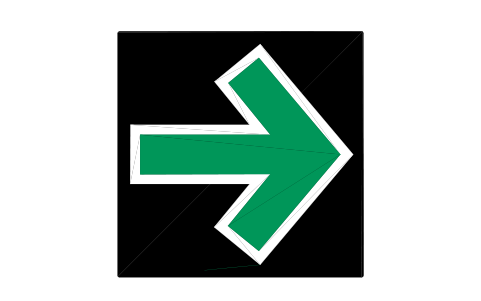

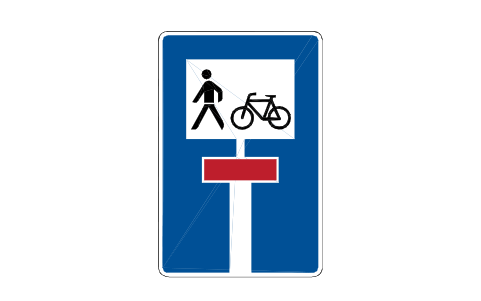

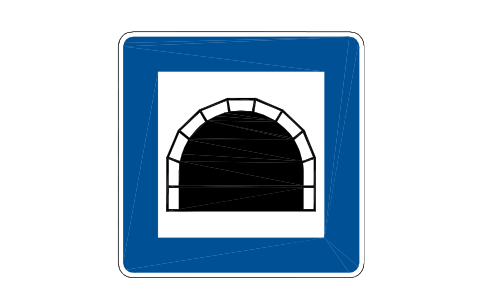

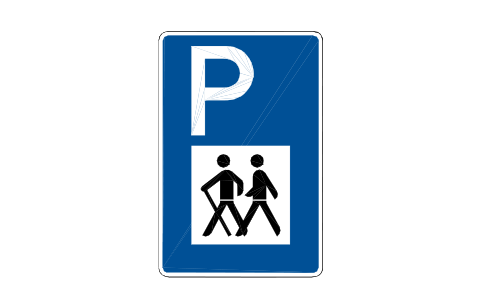

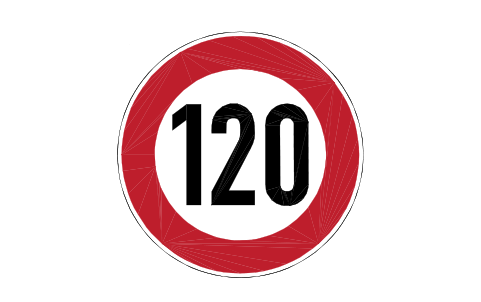

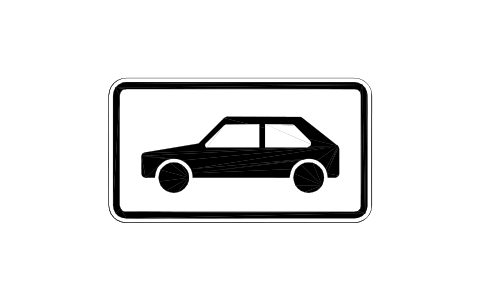

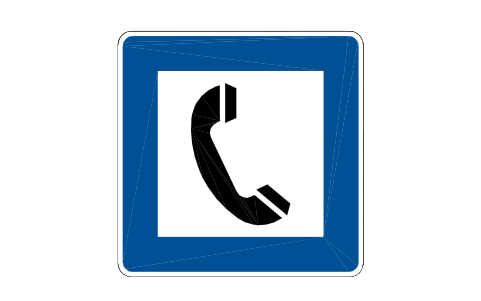

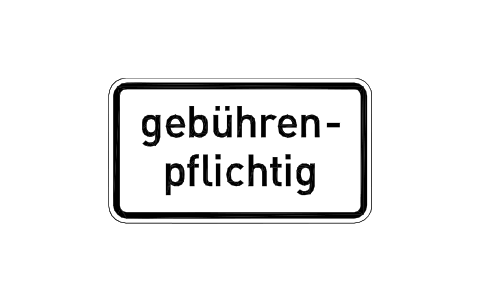

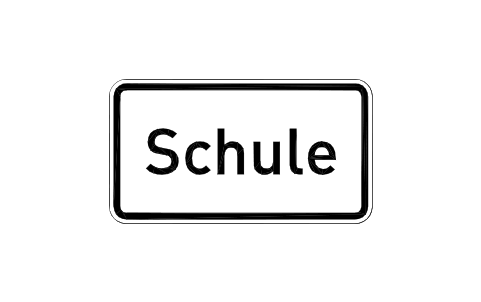

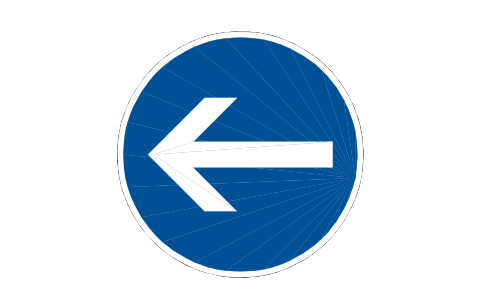

Quali segnali contiene la libreria?

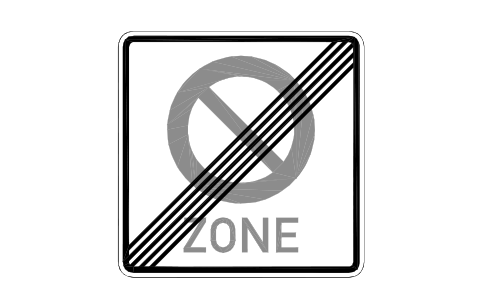

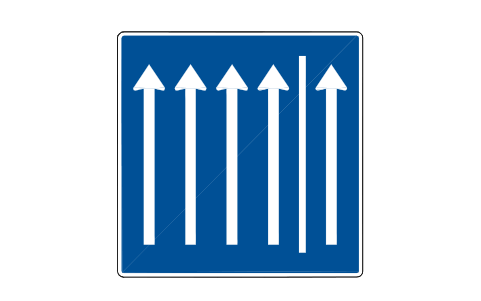

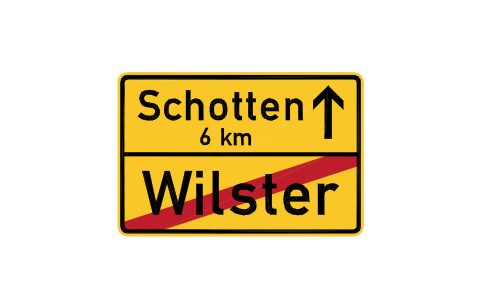

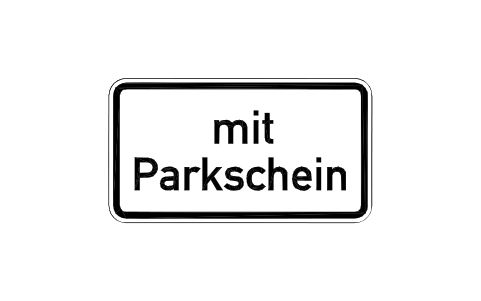

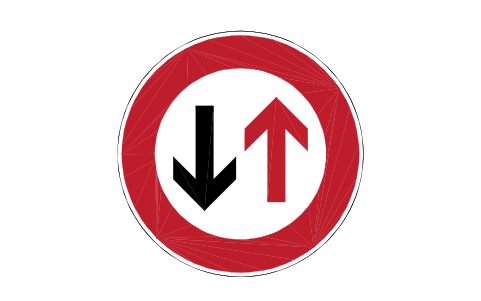

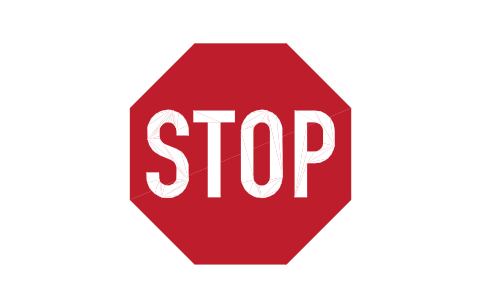

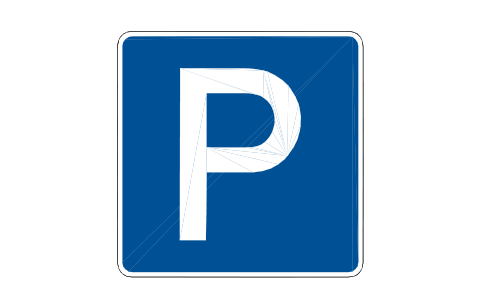

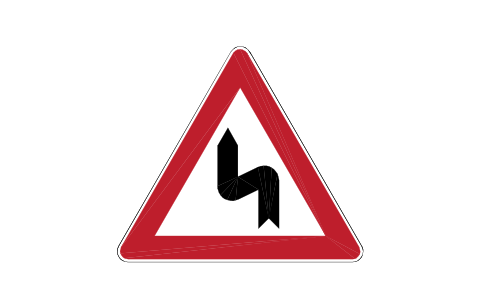

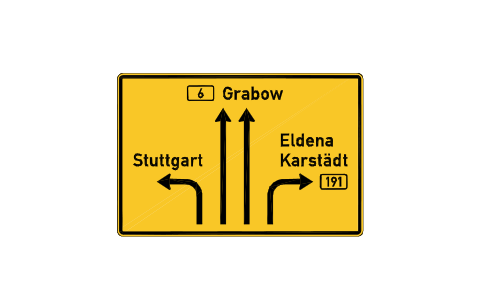

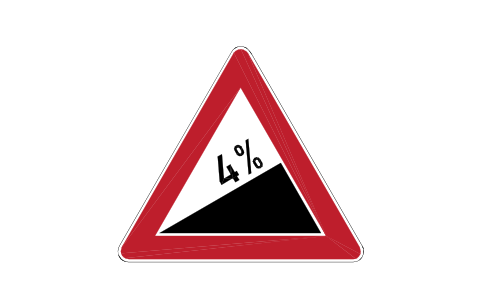

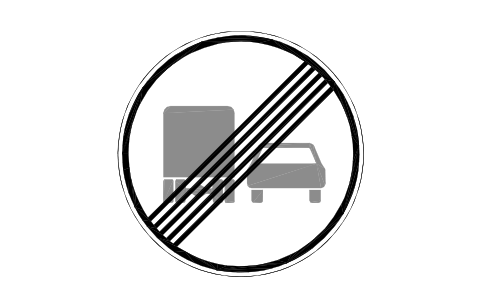

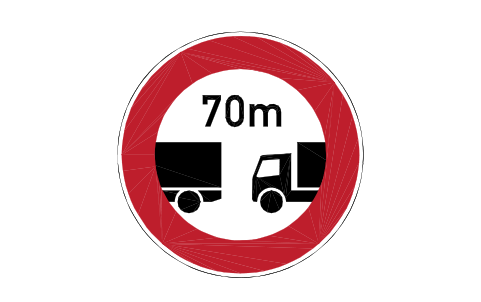

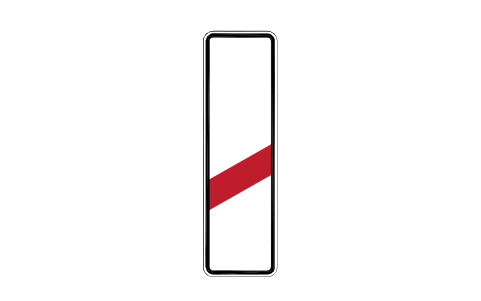

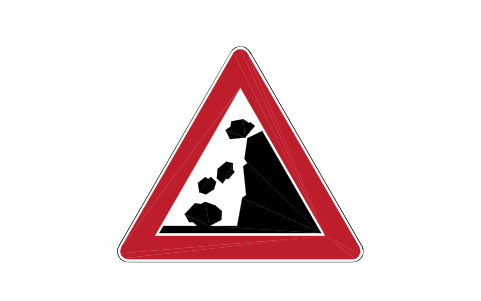

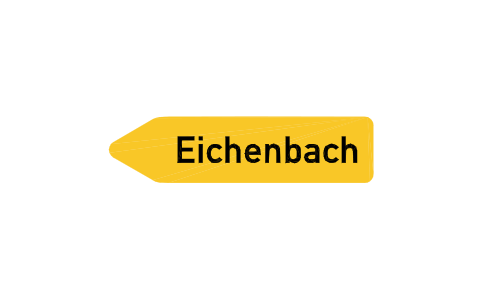

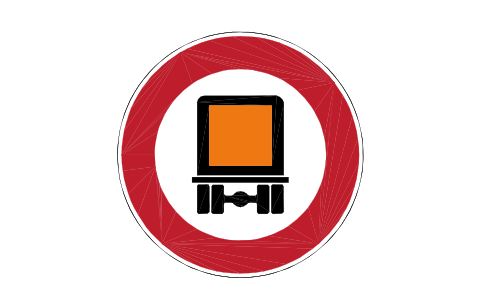

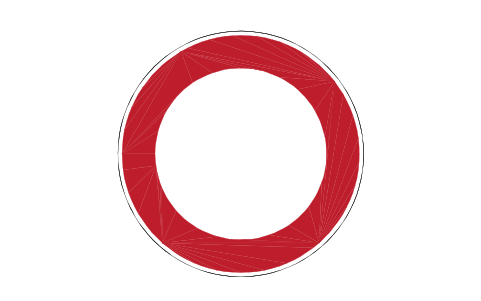

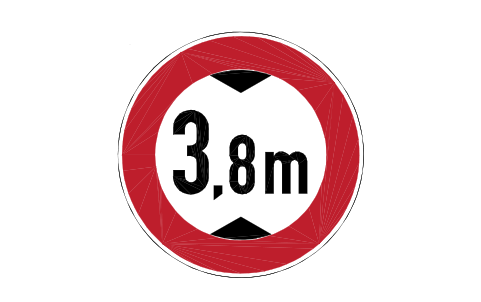

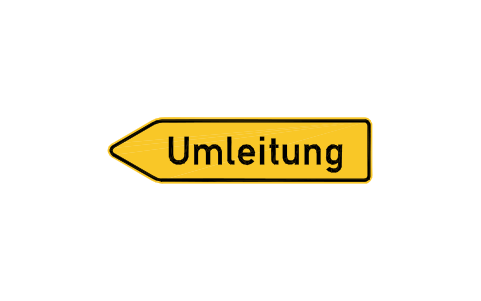

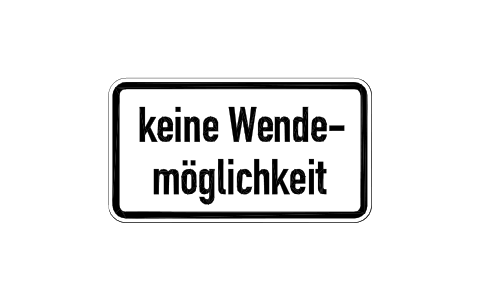

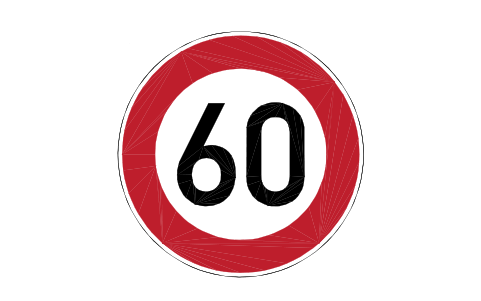

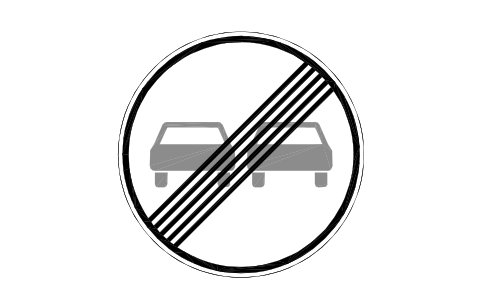

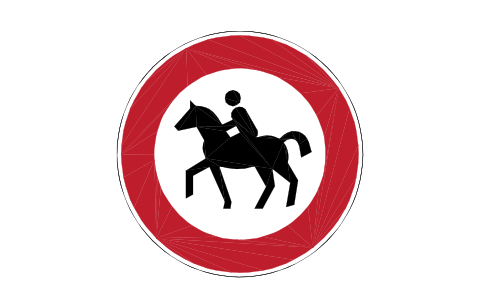

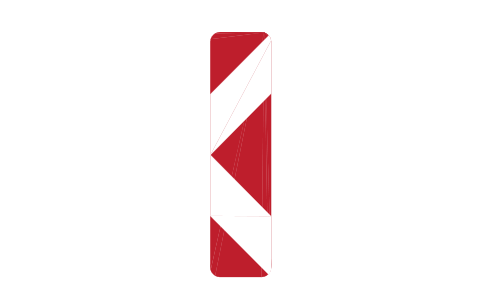

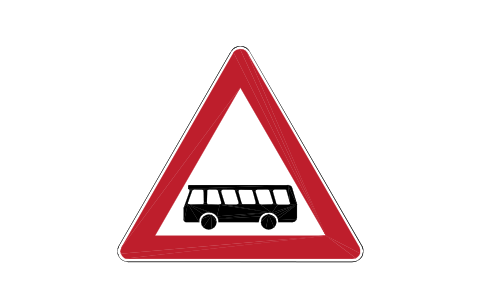

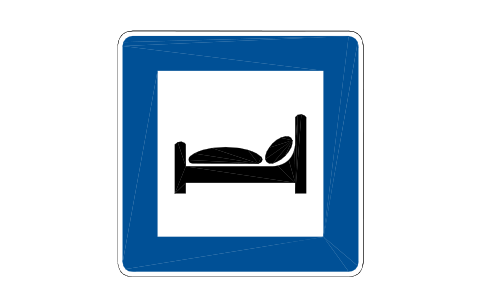

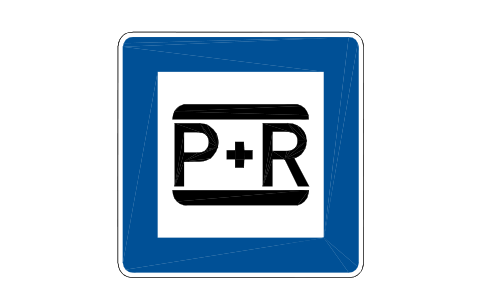

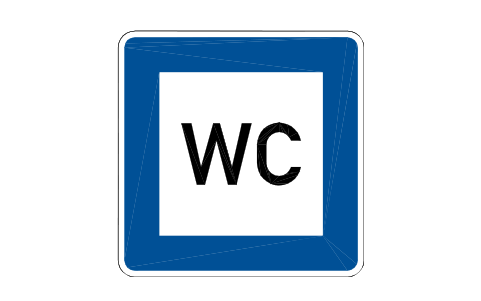

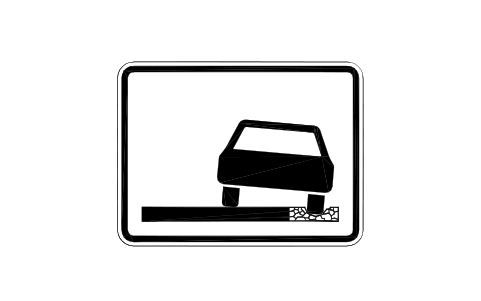

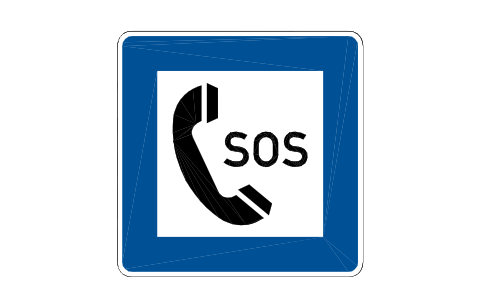

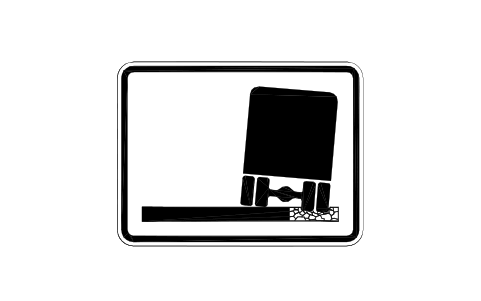

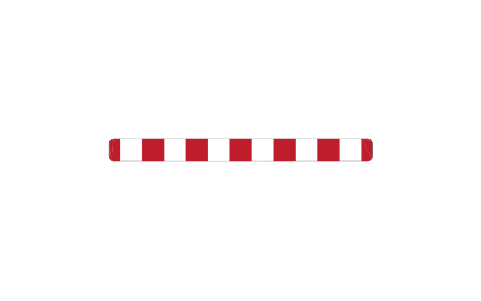

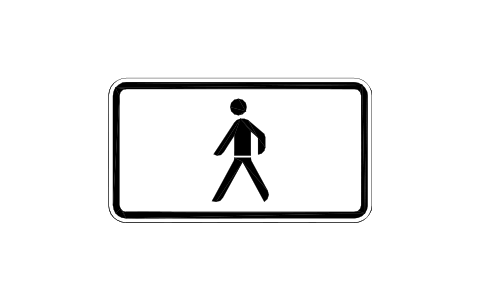

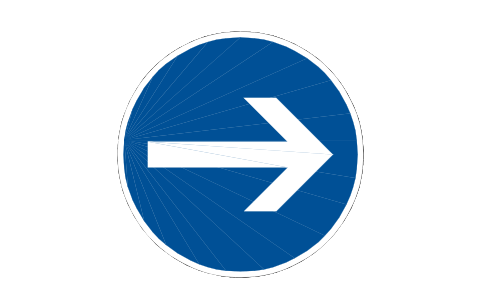

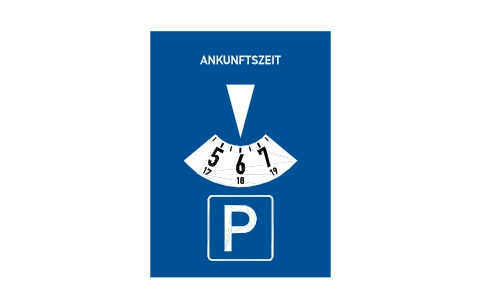

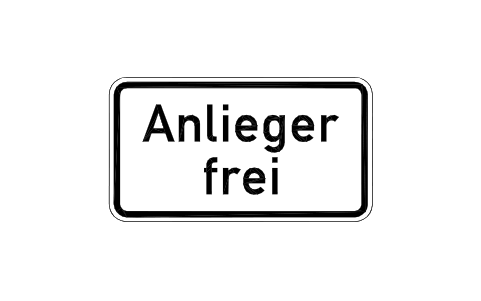

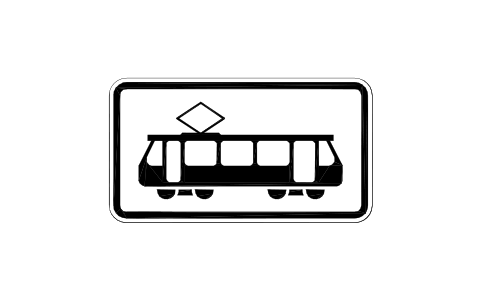

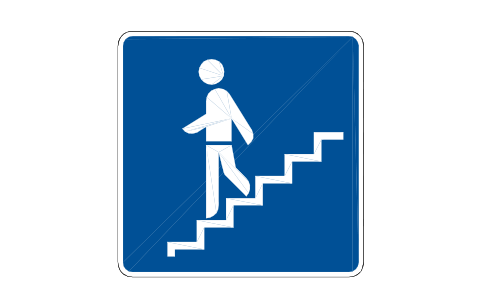

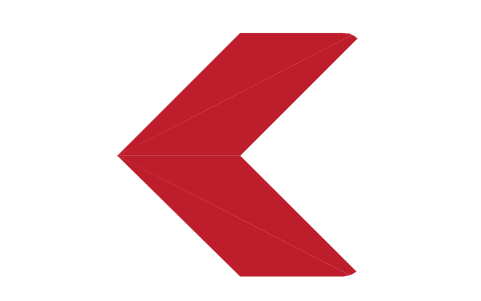

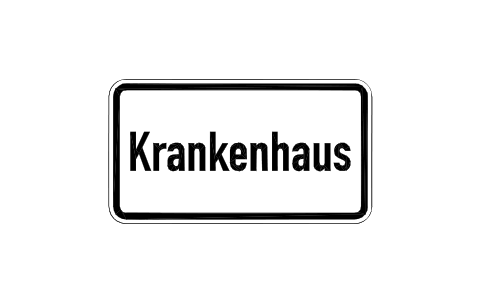

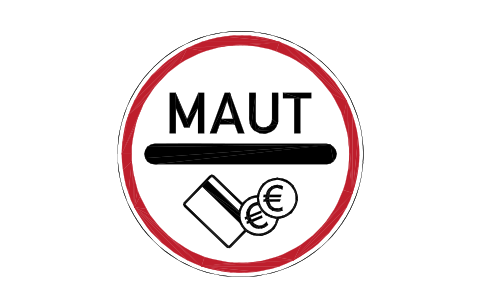

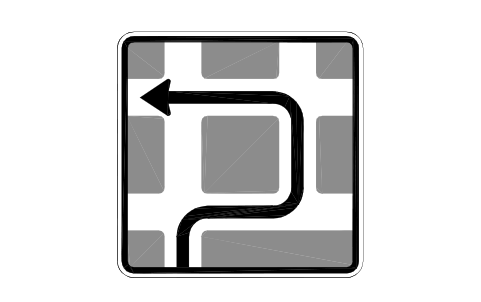

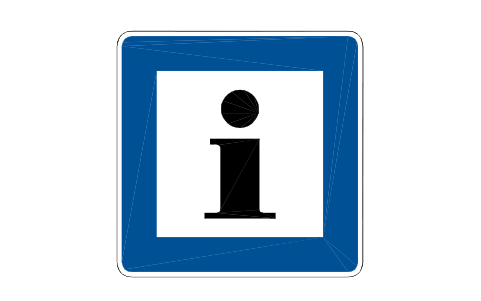

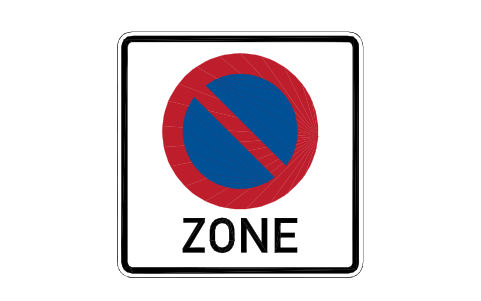

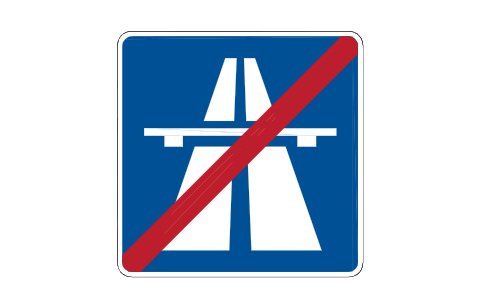

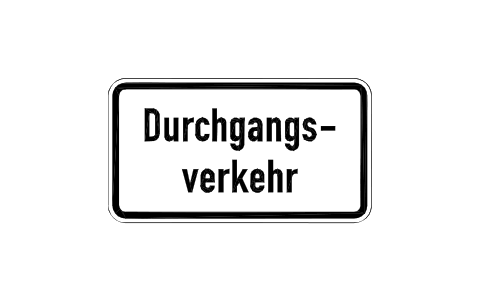

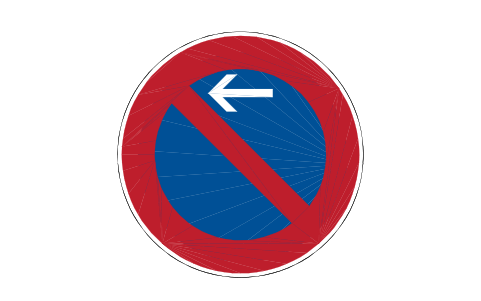

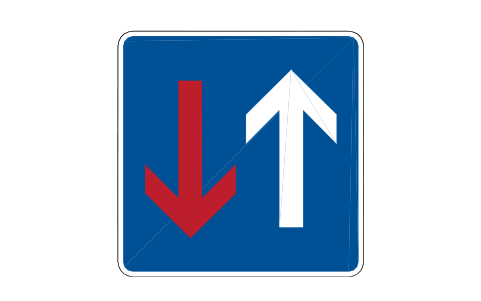

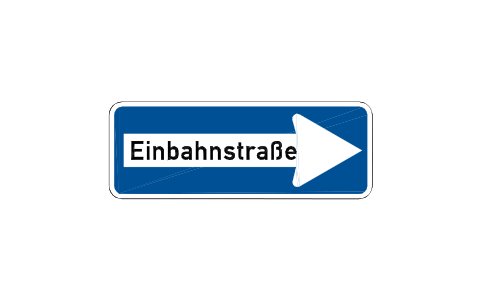

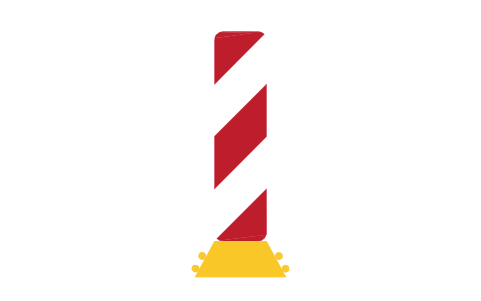

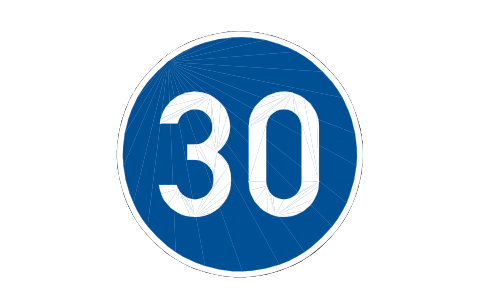

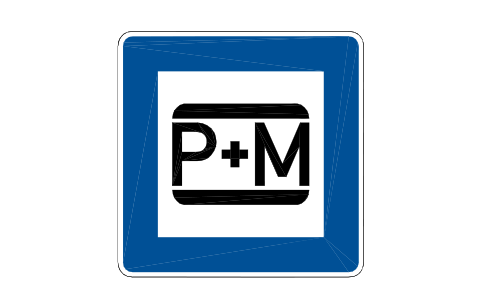

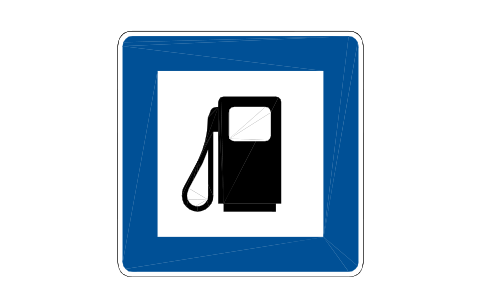

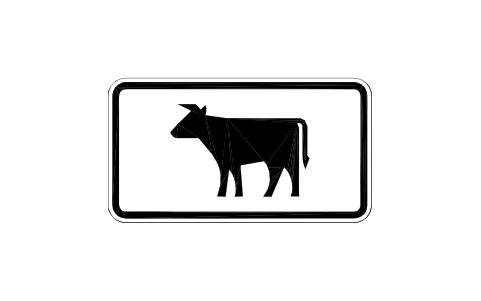

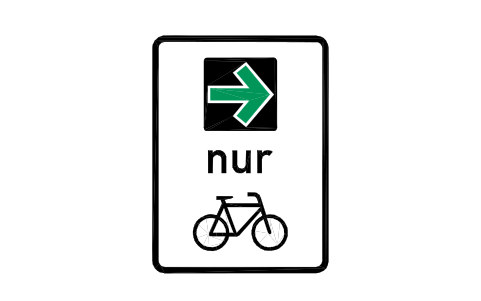

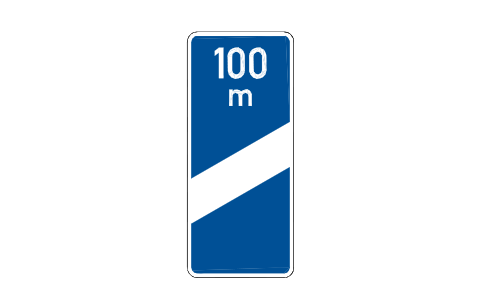

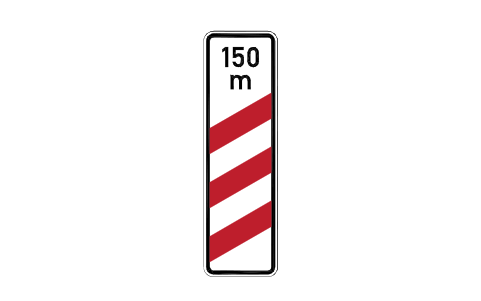

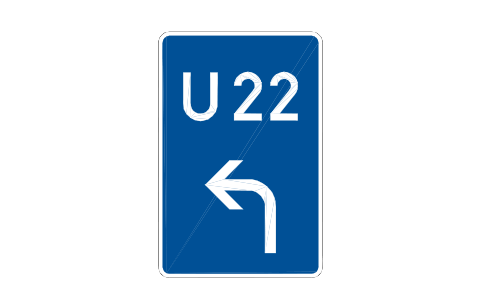

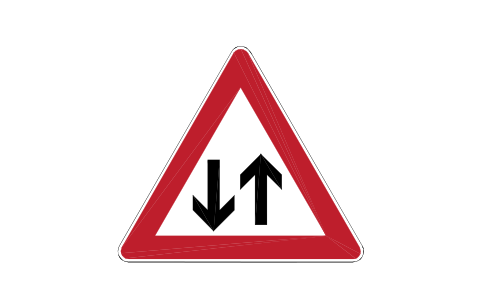

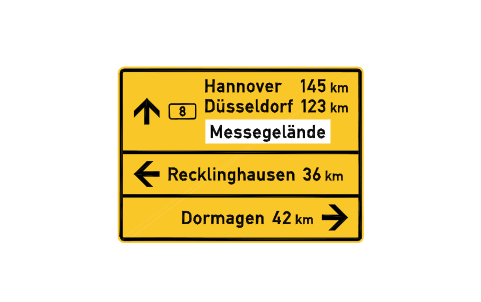

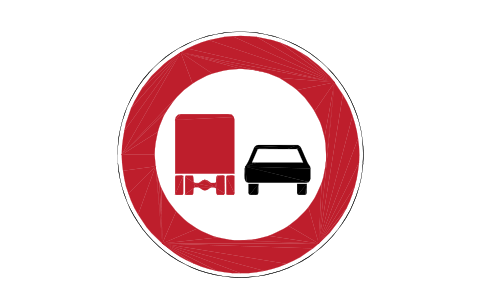

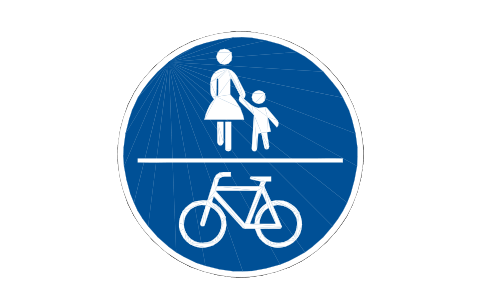

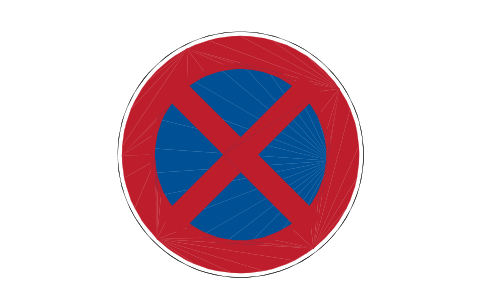

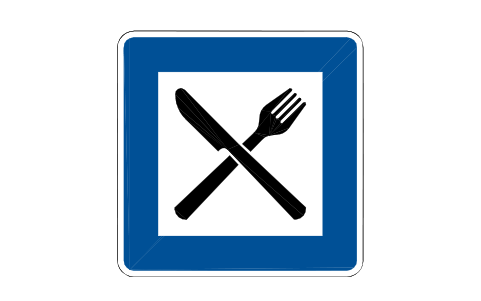

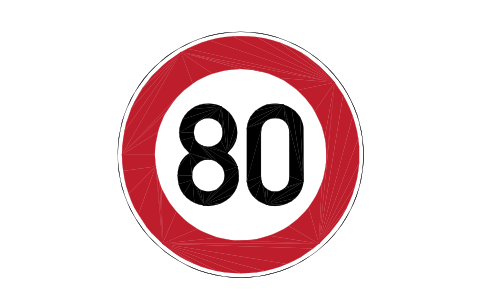

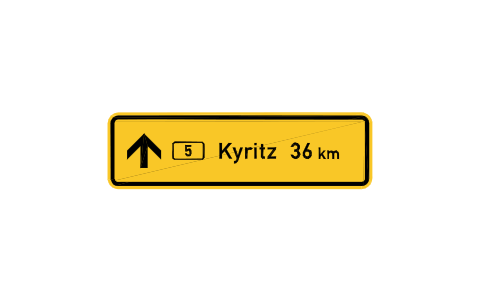

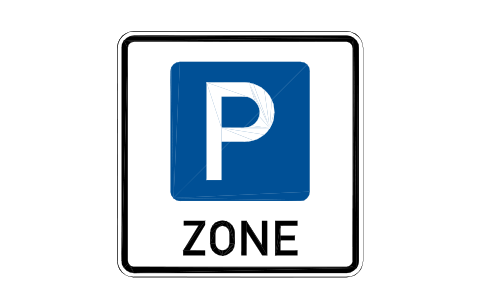

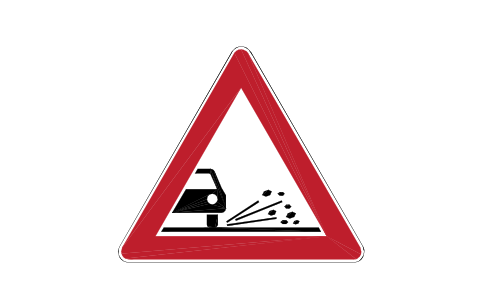

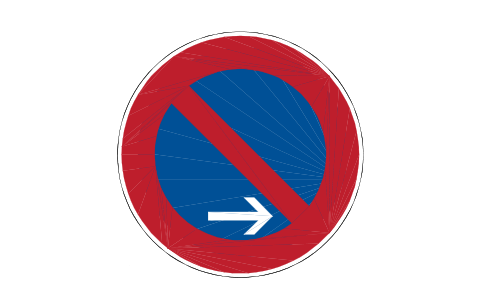

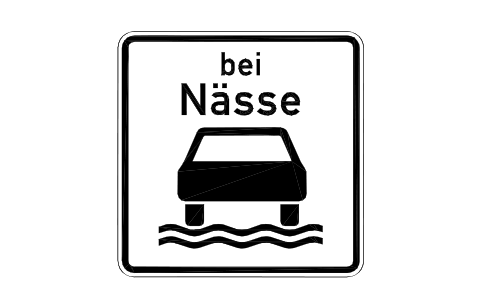

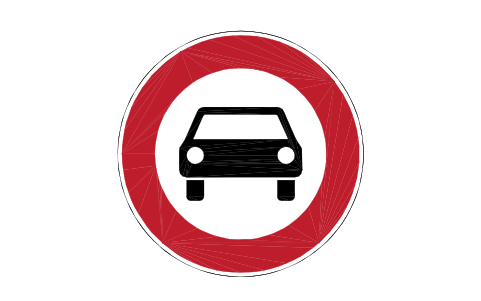

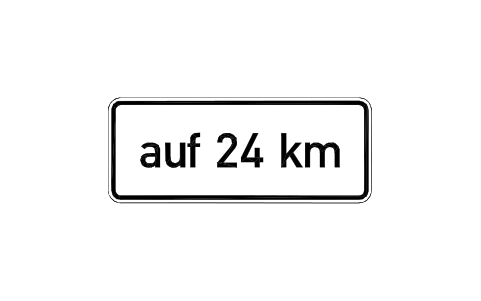

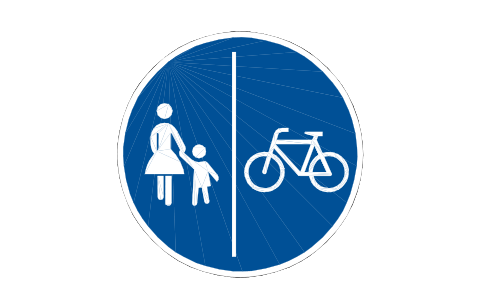

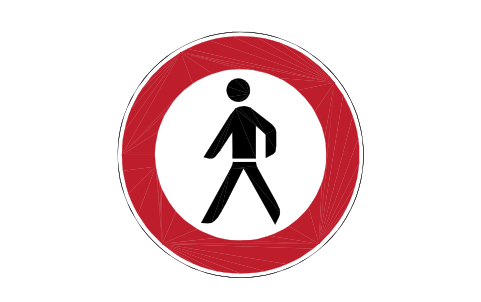

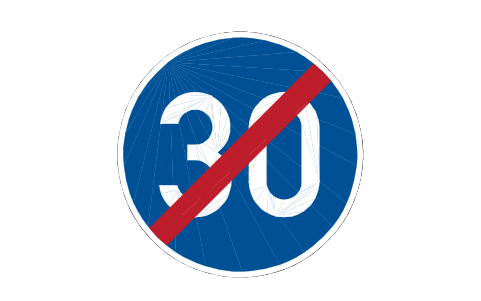

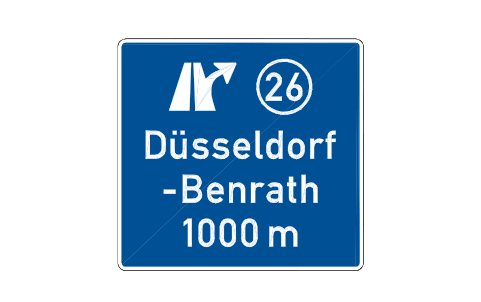

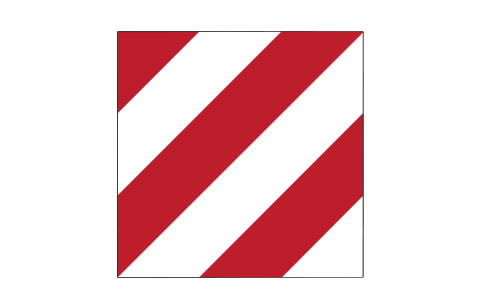

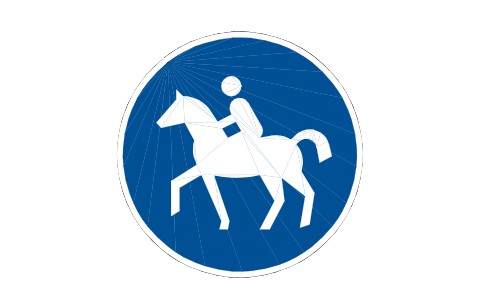

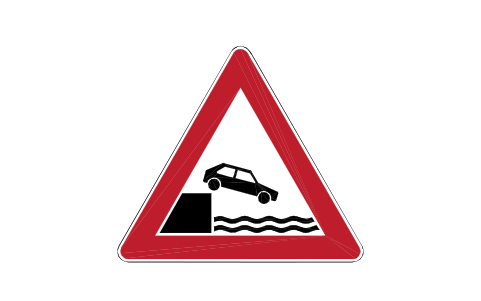

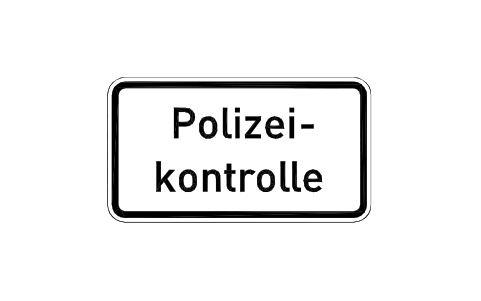

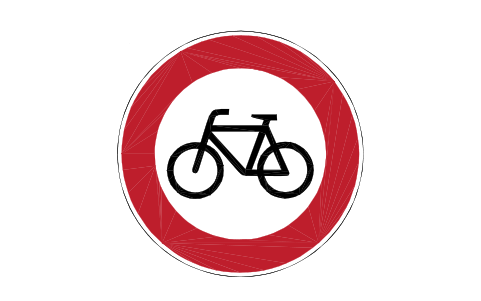

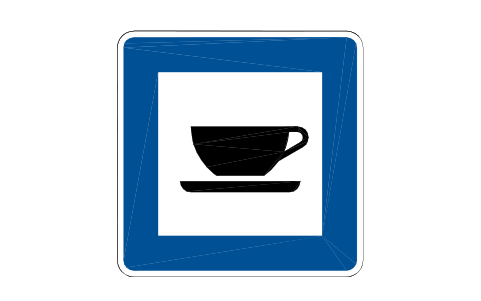

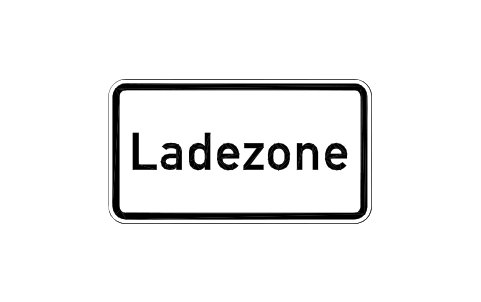

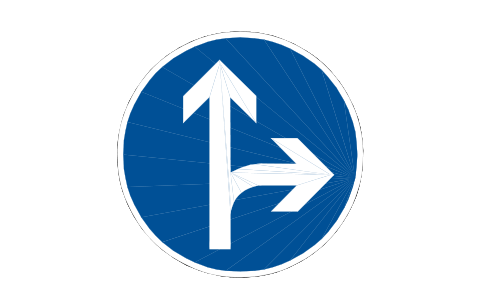

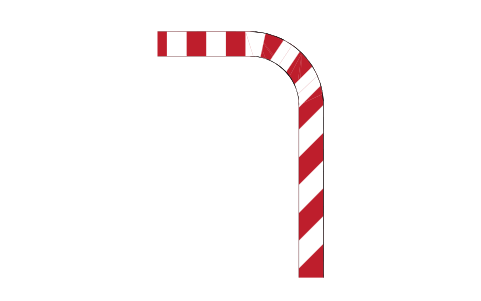

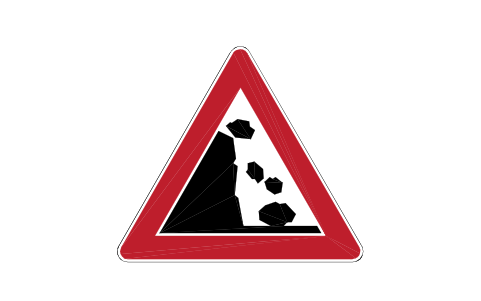

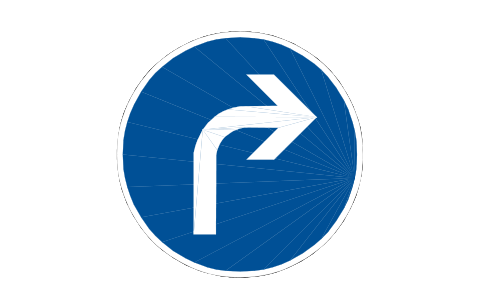

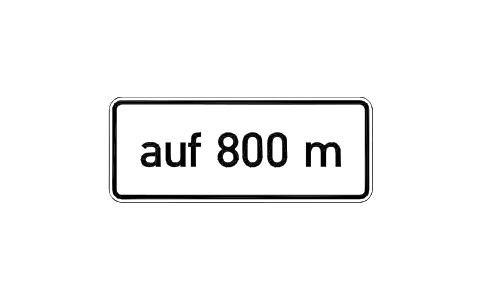

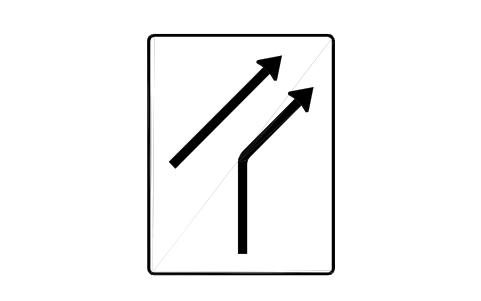

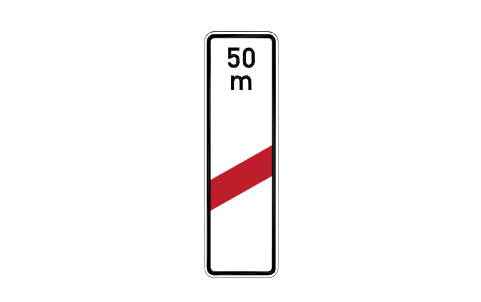

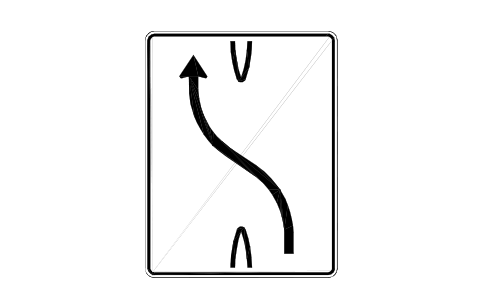

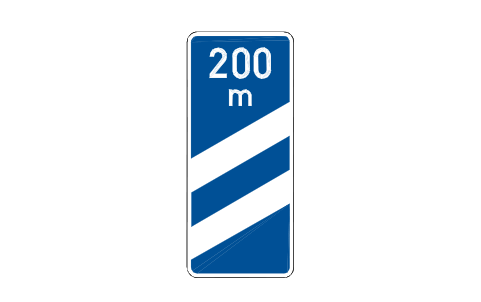

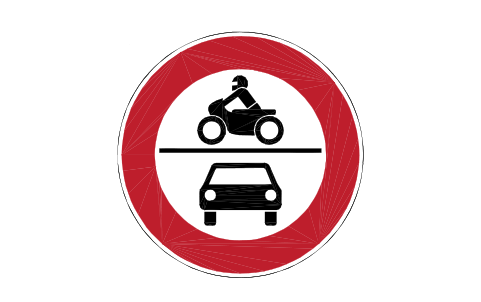

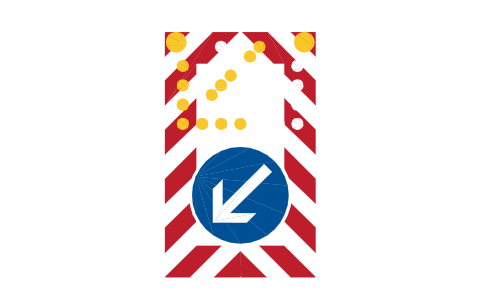

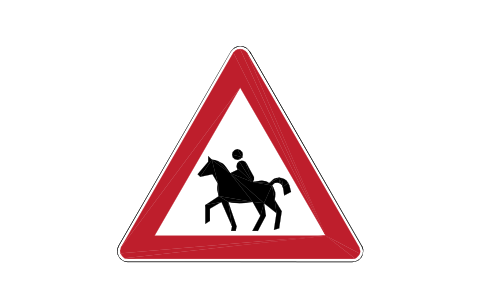

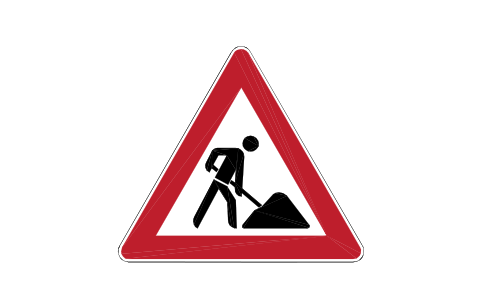

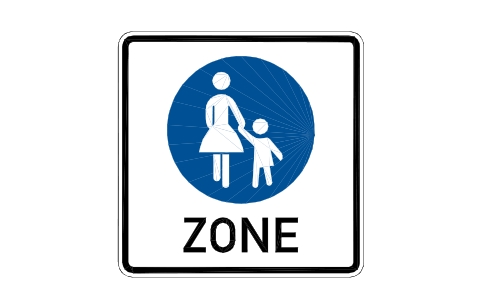

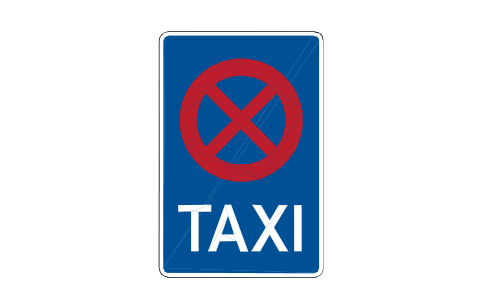

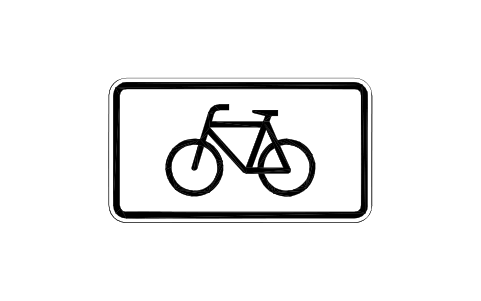

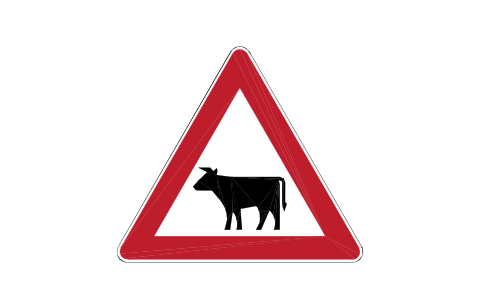

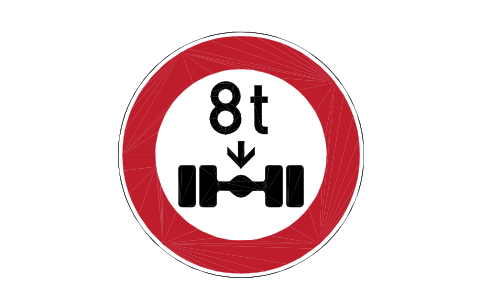

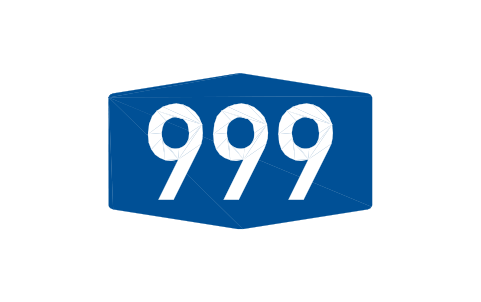

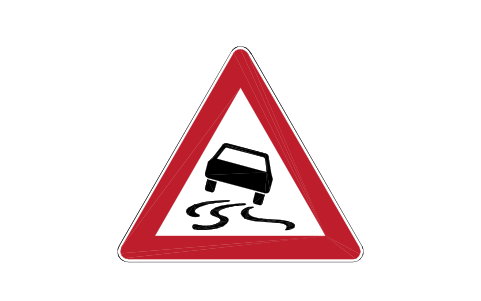

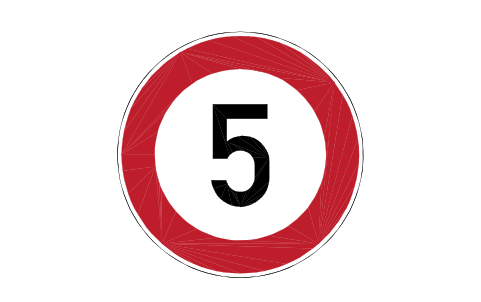

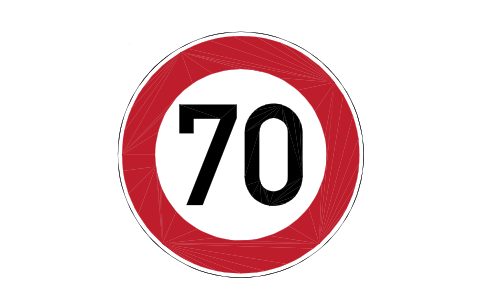

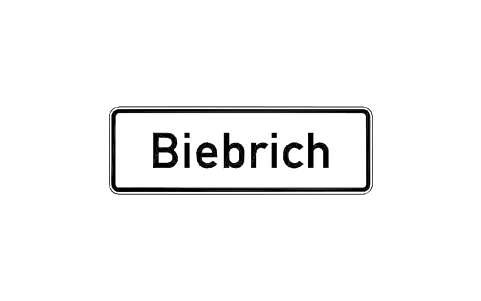

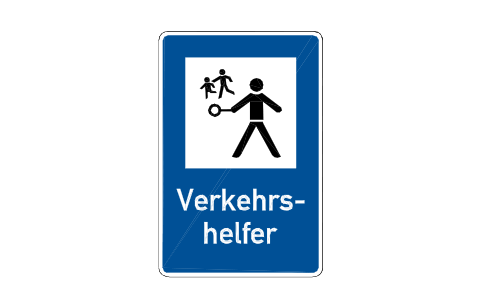

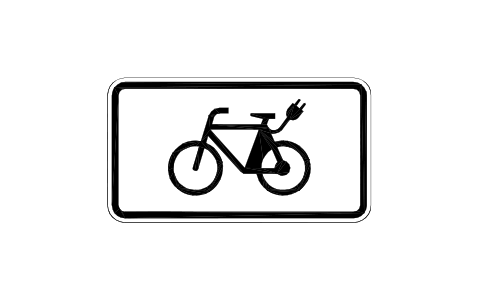

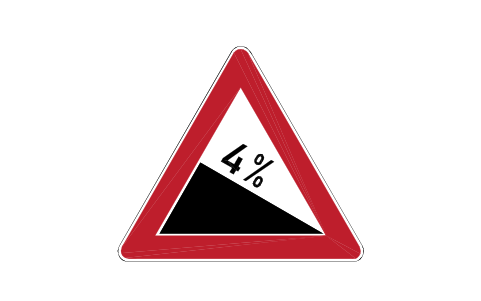

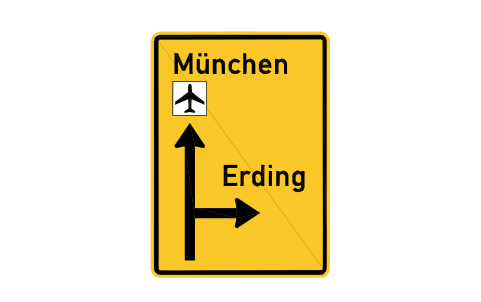

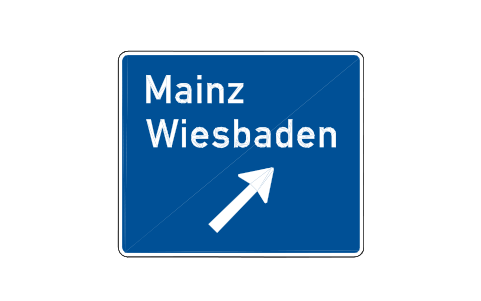

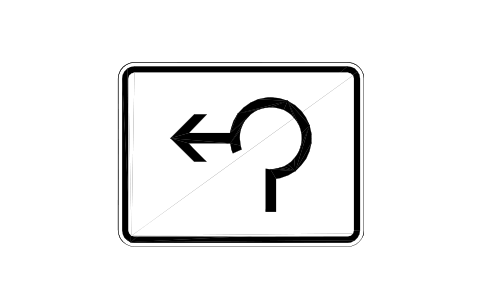

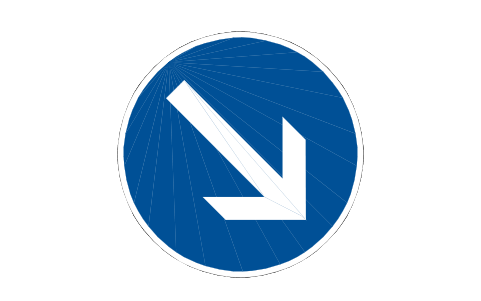

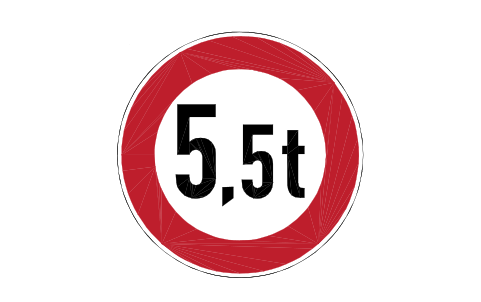

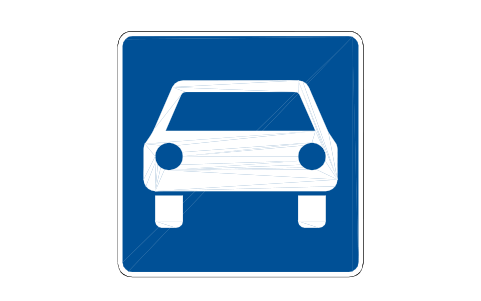

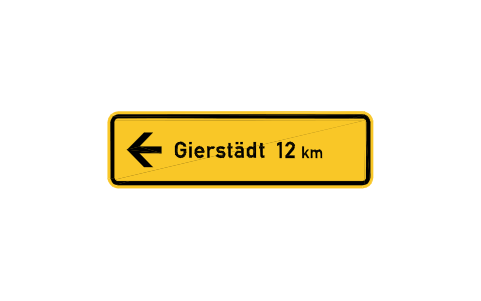

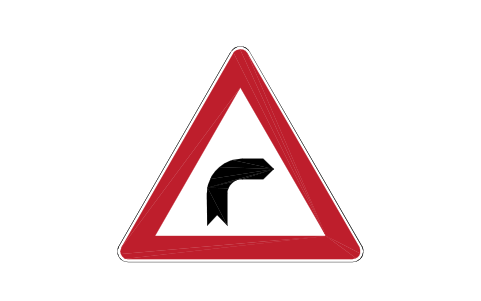

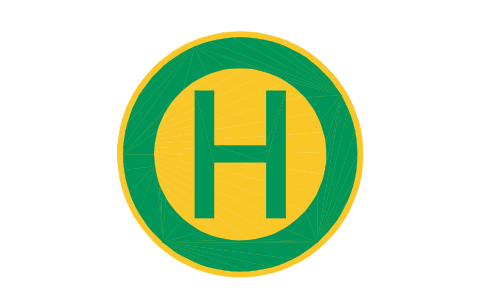

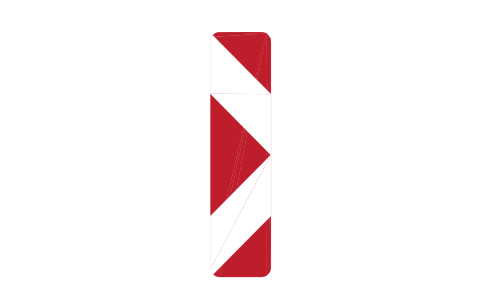

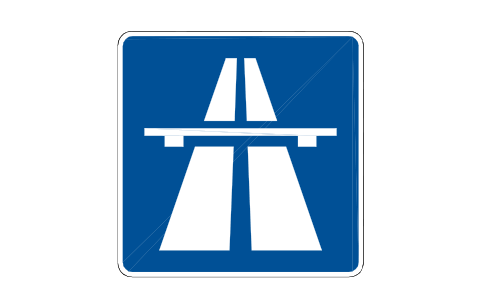

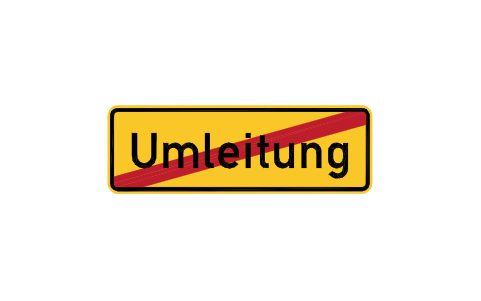

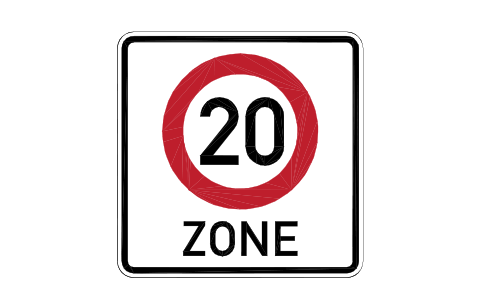

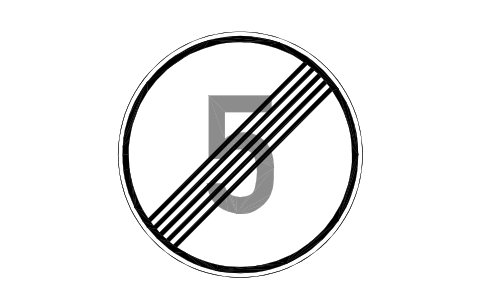

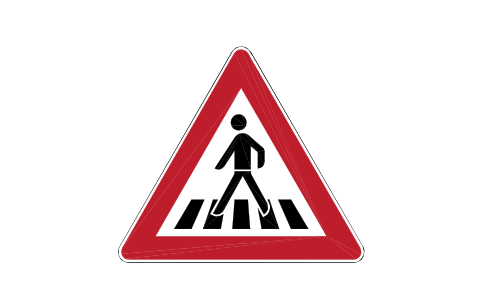

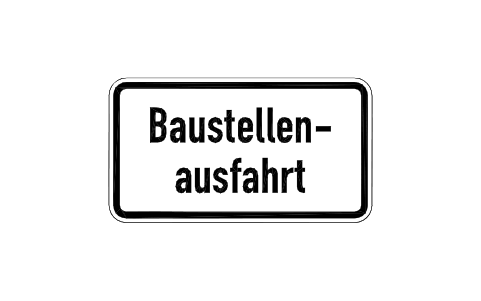

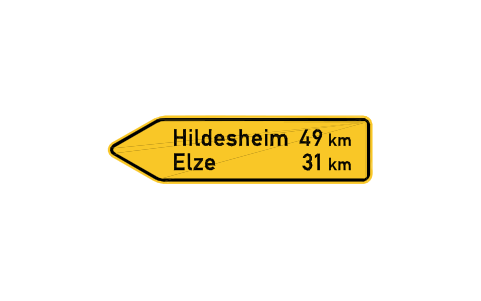

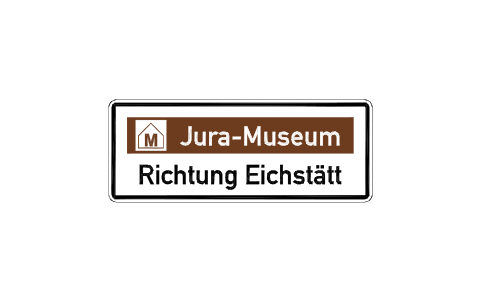

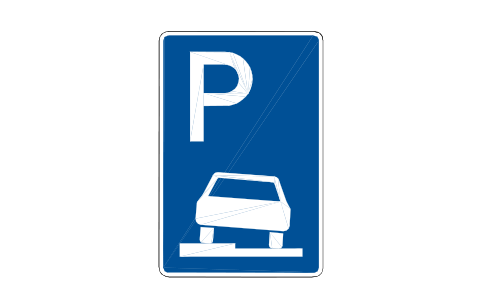

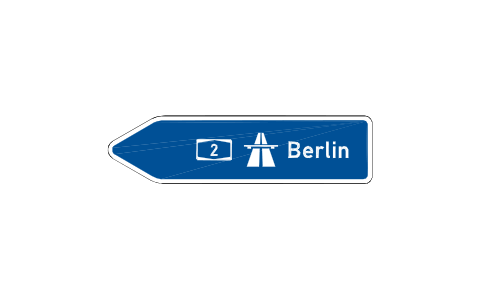

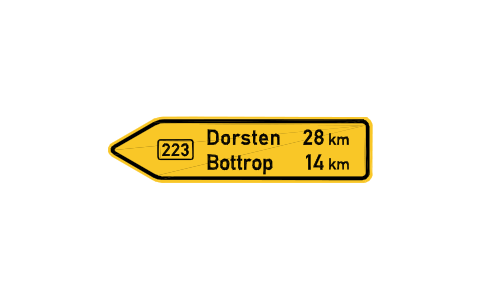

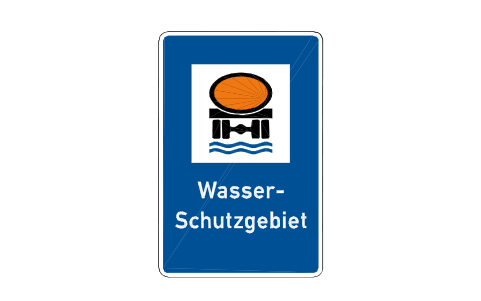

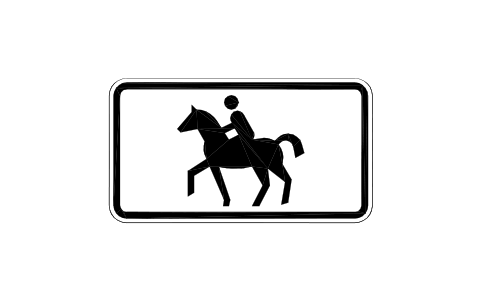

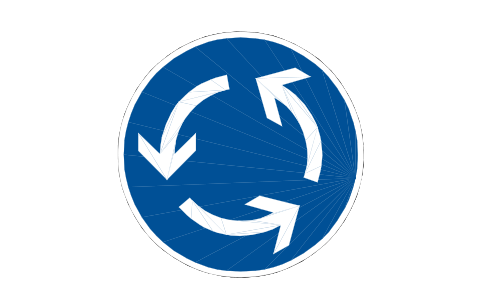

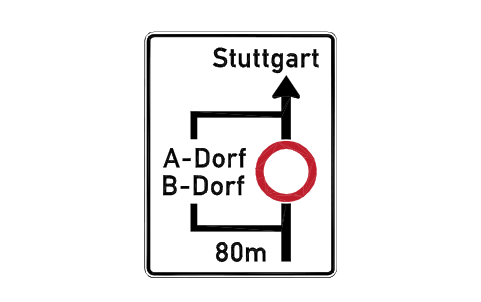

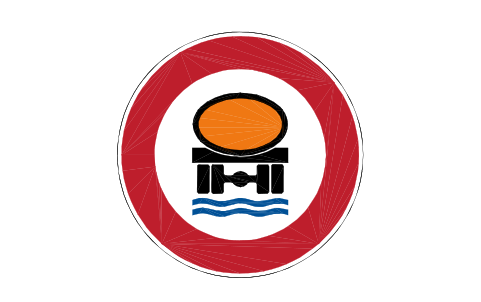

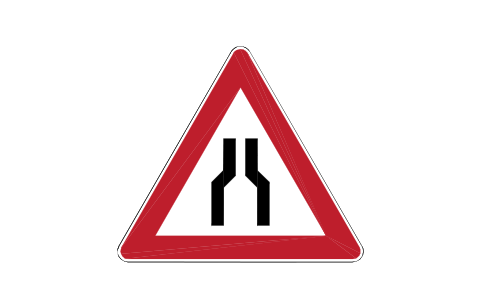

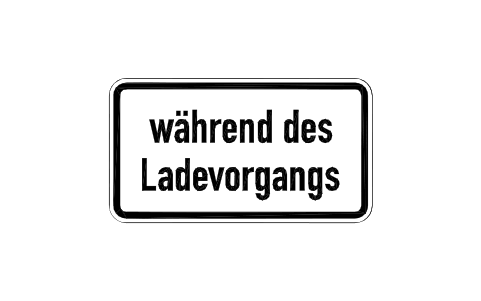

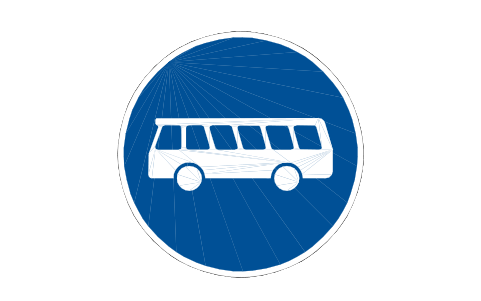

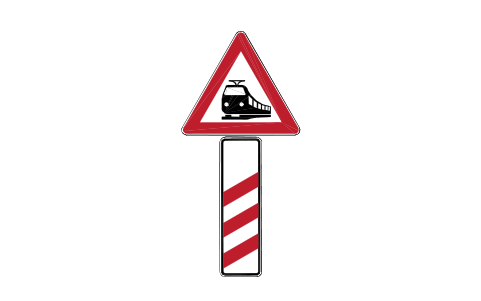

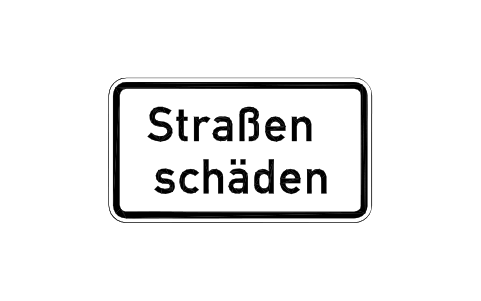

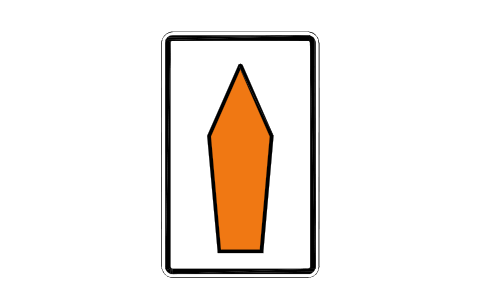

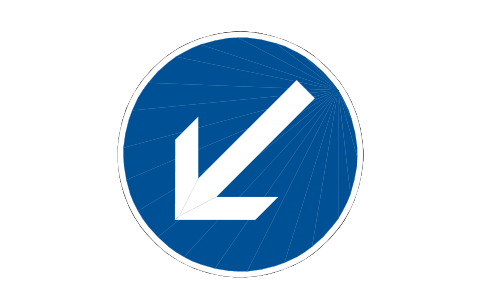

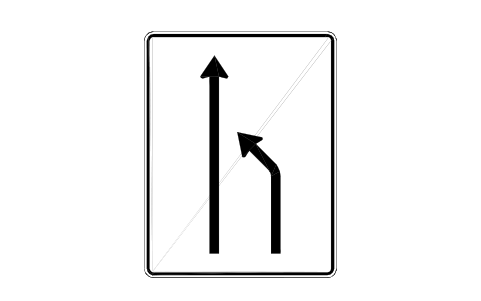

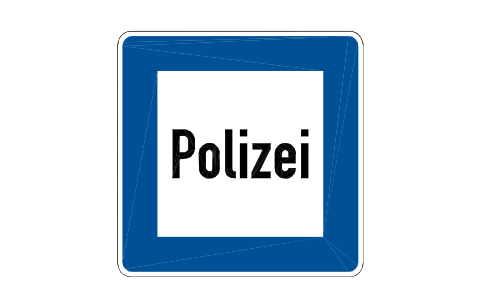

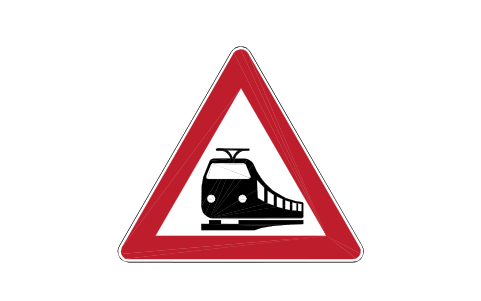

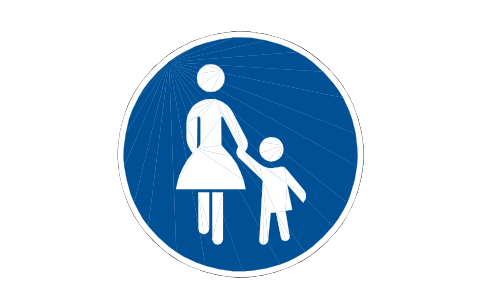

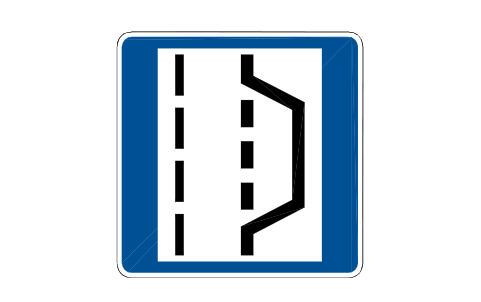

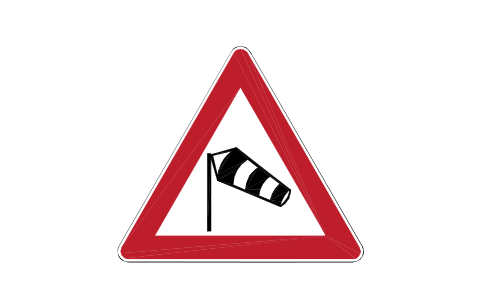

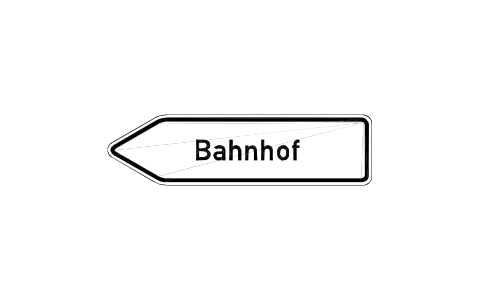

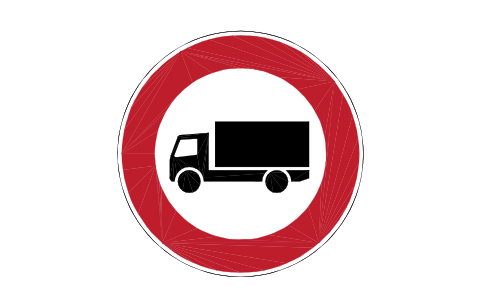

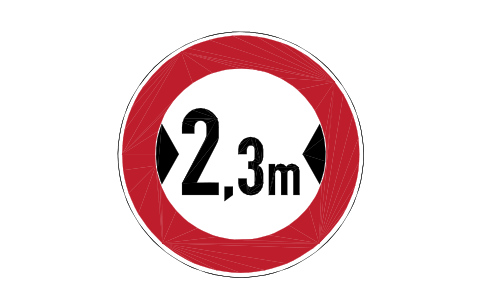

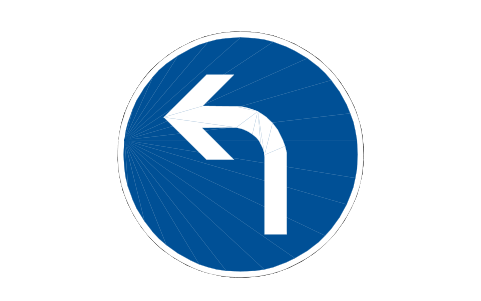

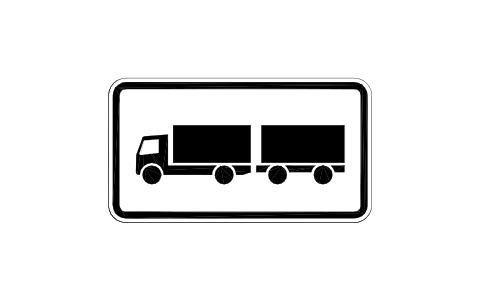

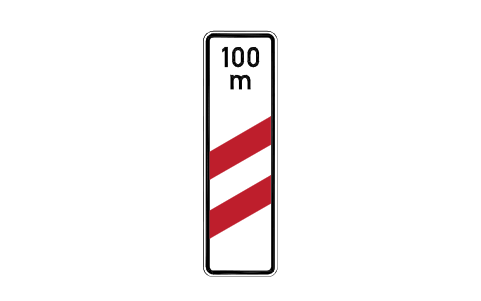

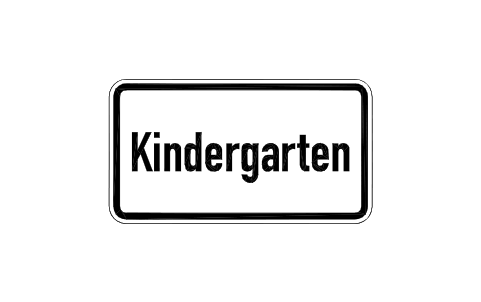

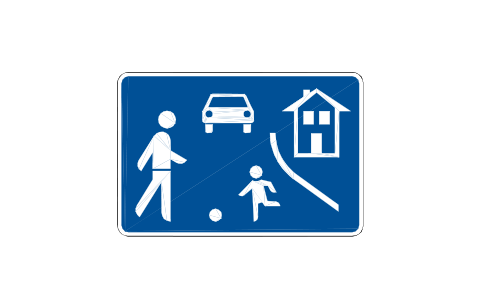

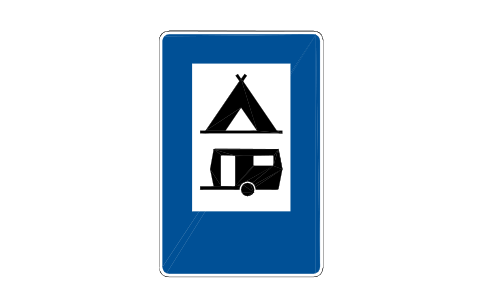

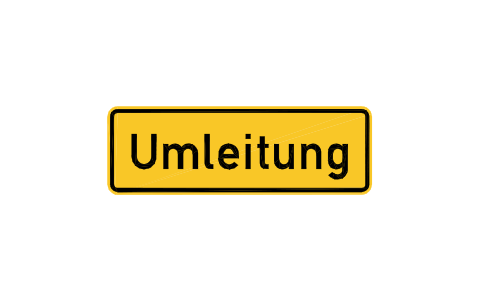

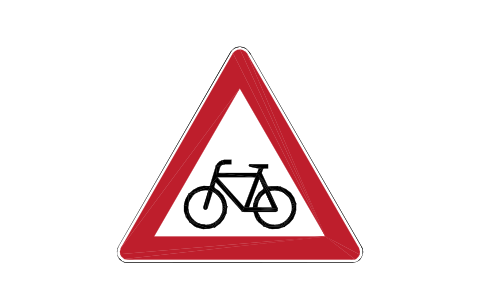

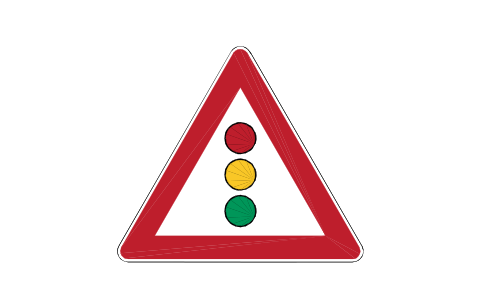

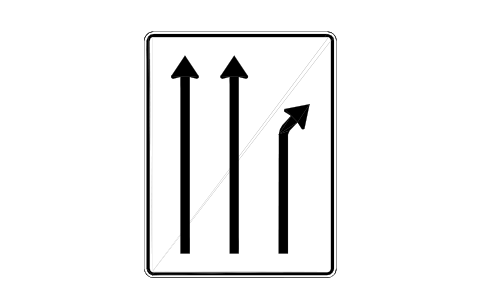

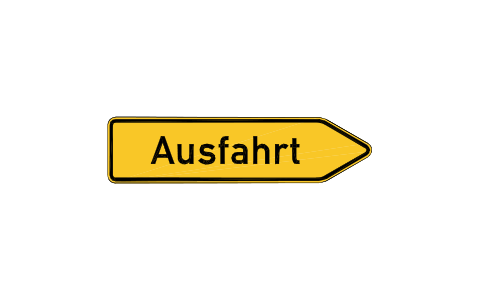

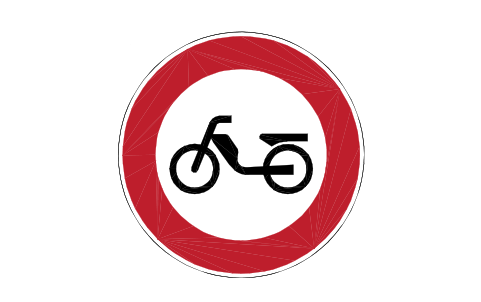

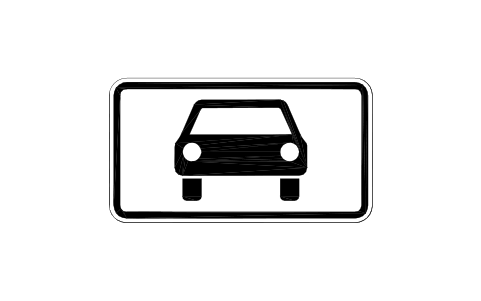

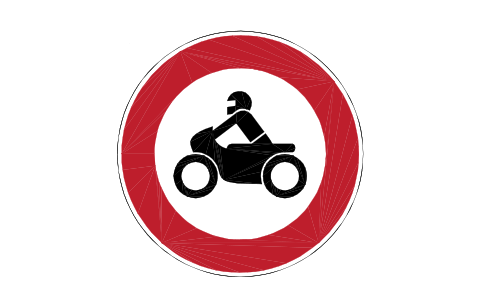

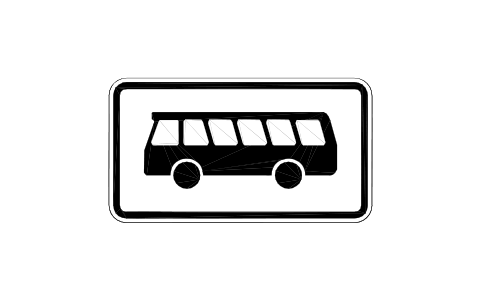

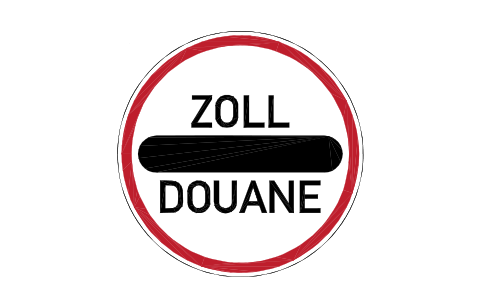

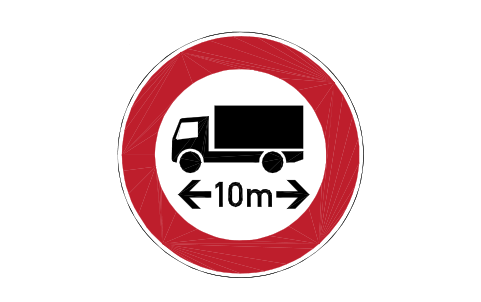

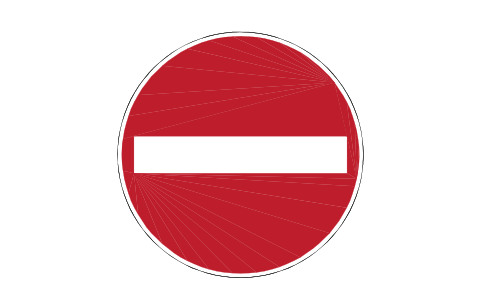

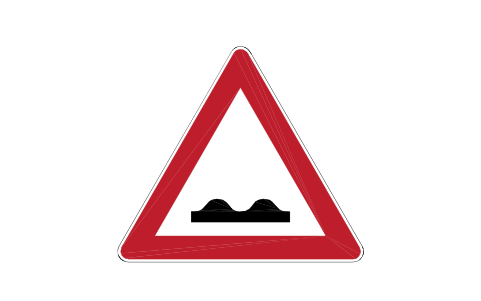

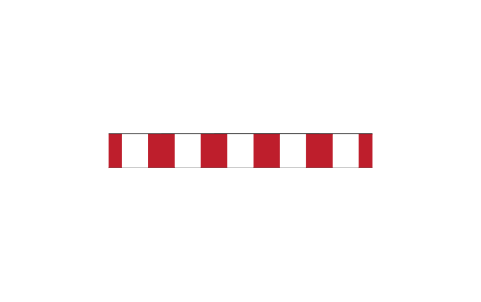

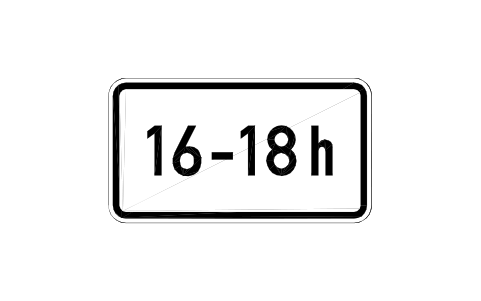

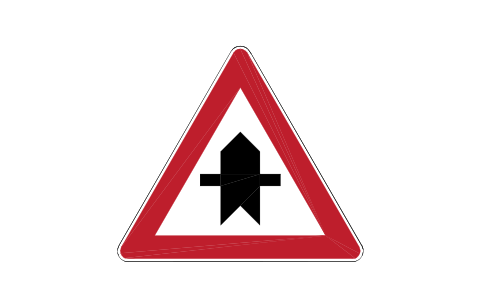

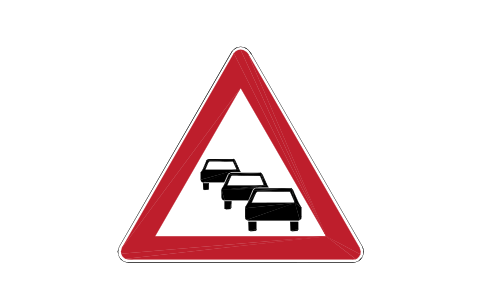

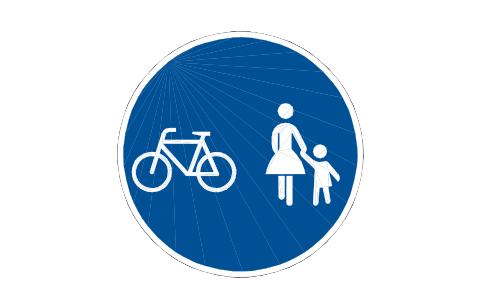

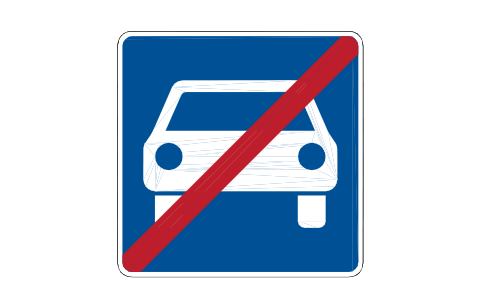

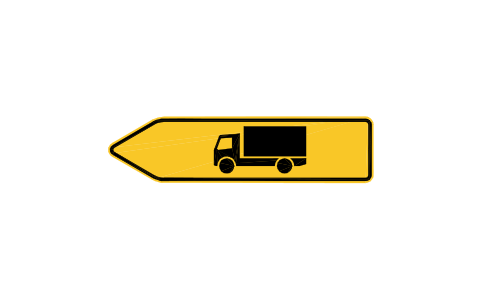

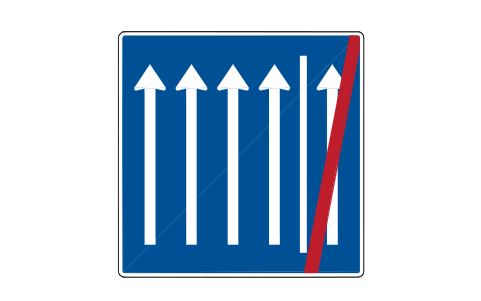

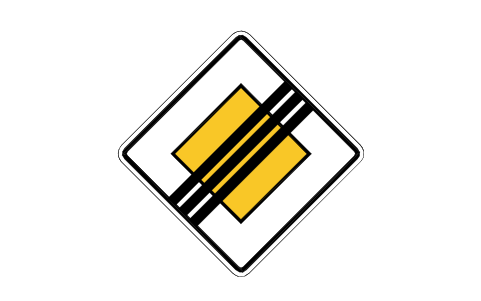

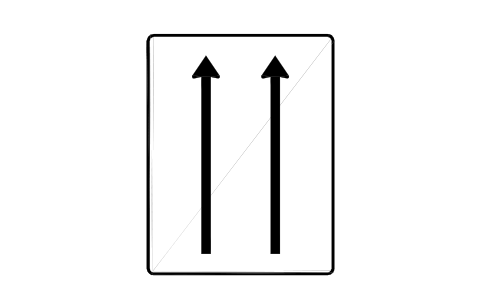

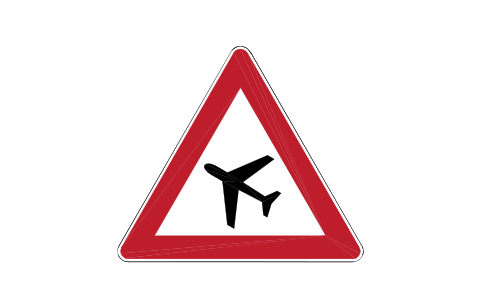

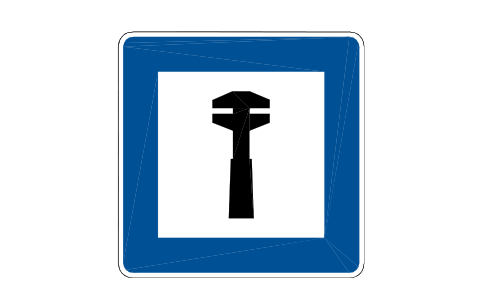

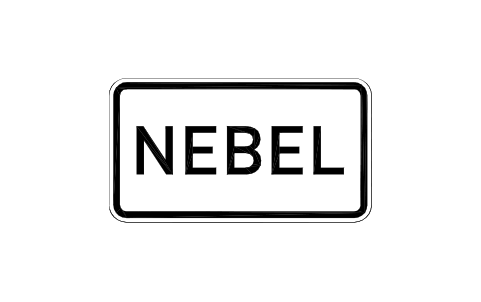

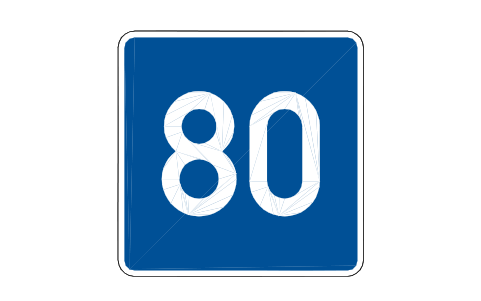

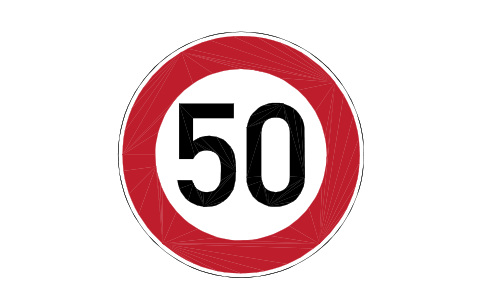

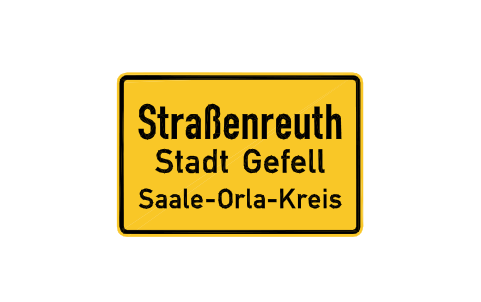

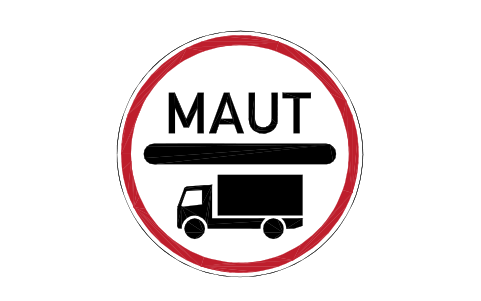

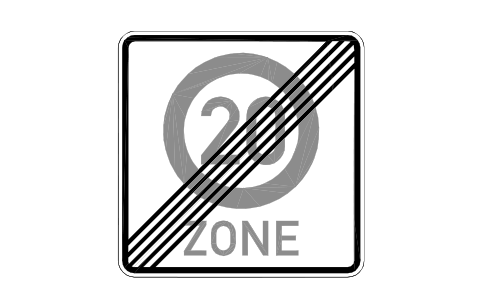

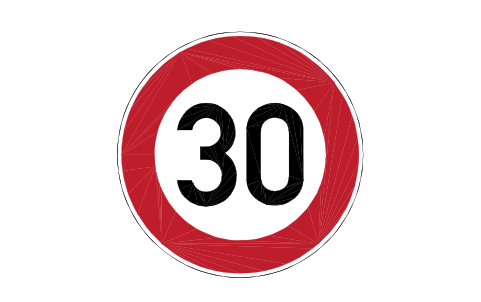

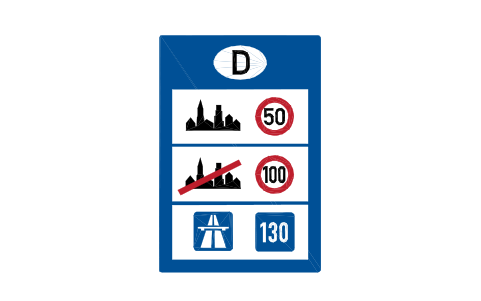

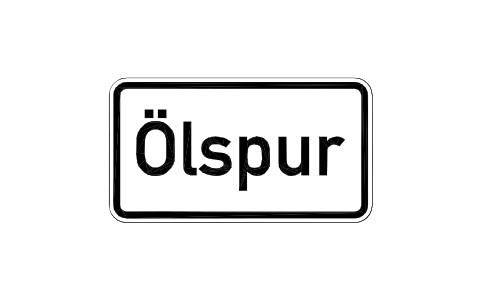

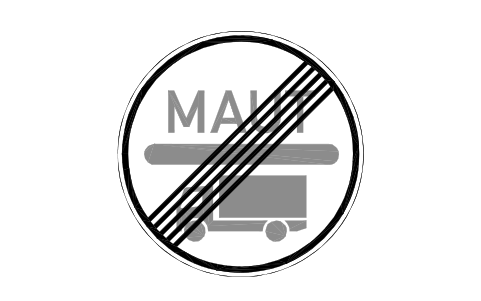

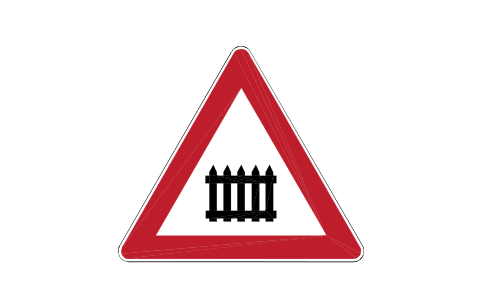

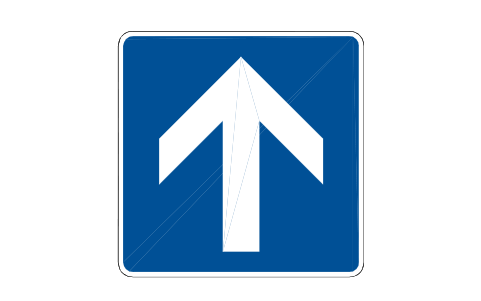

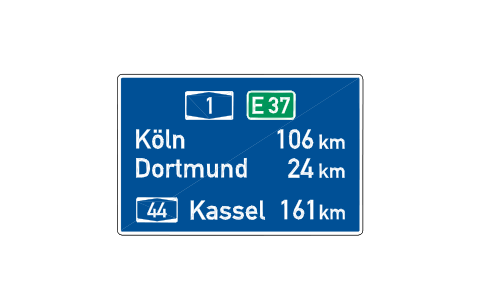

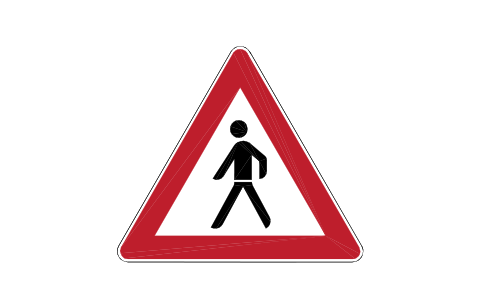

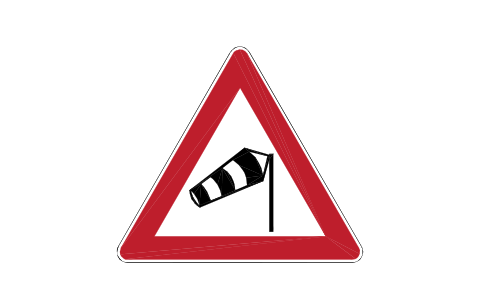

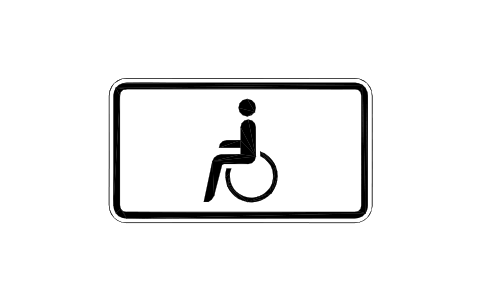

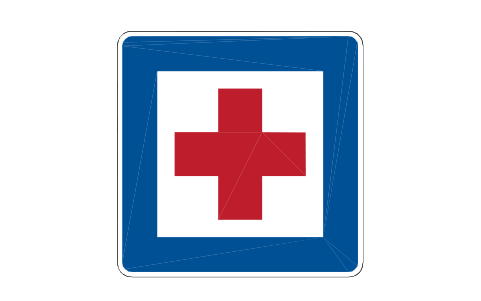

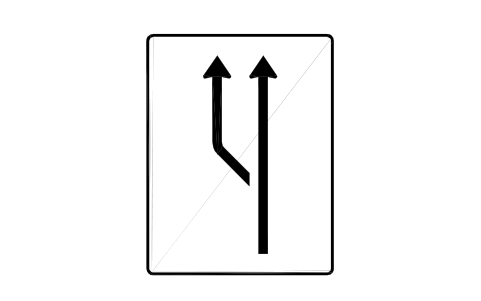

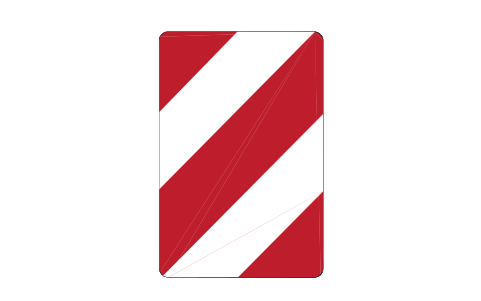

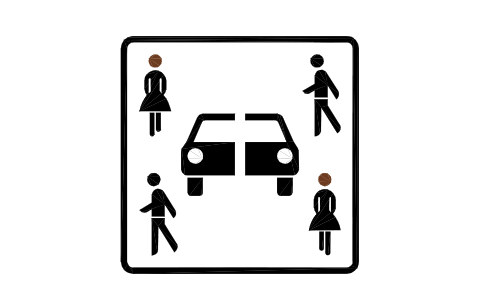

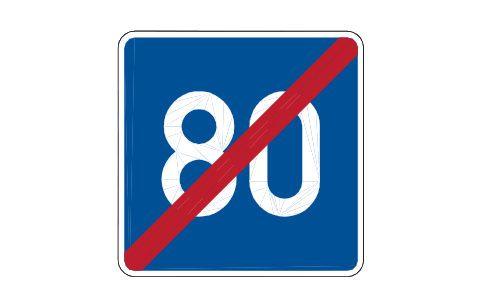

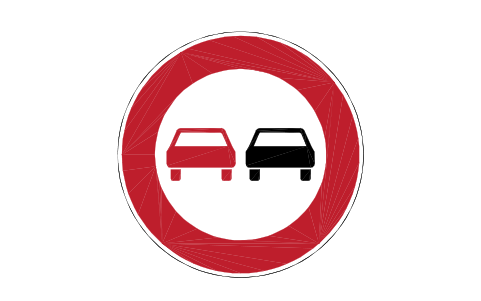

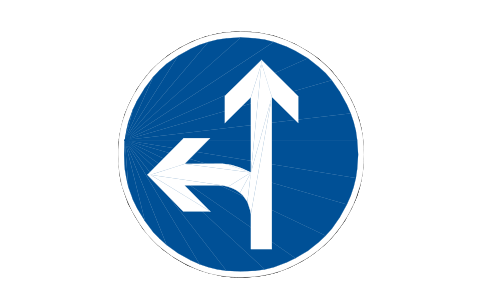

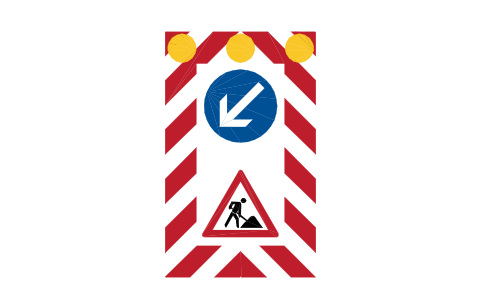

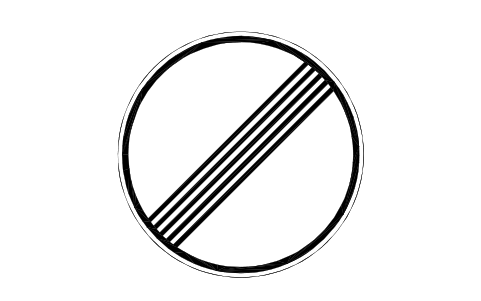

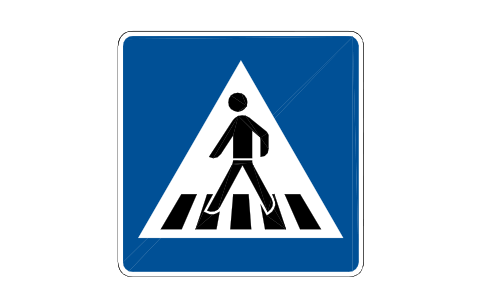

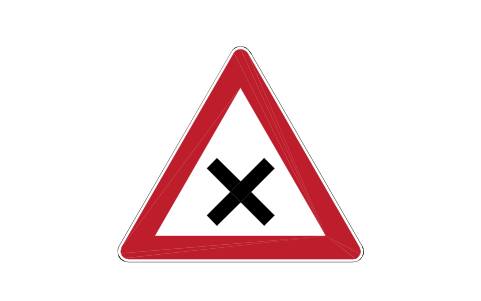

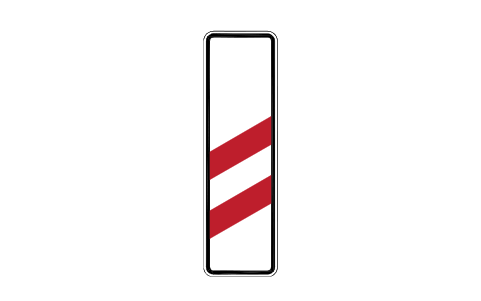

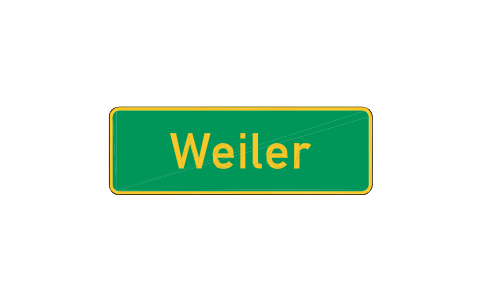

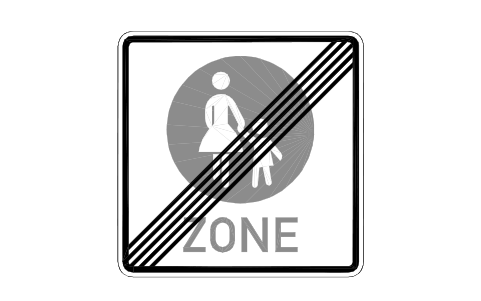

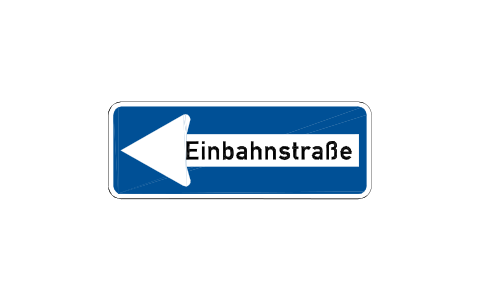

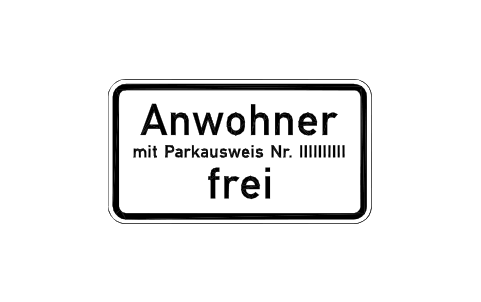

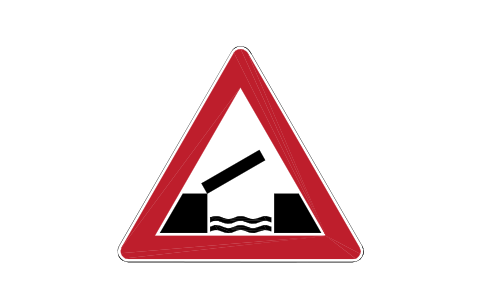

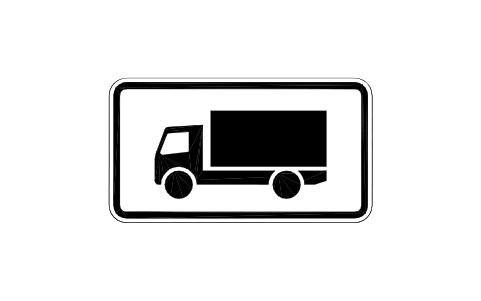

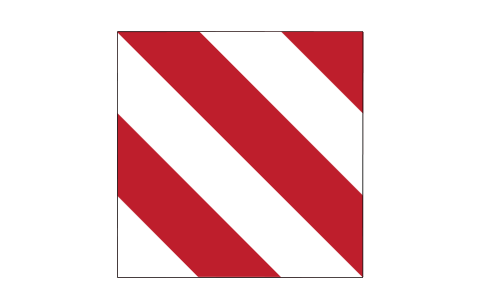

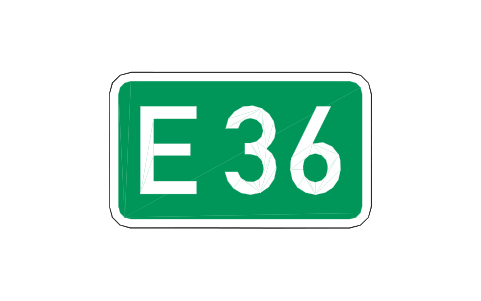

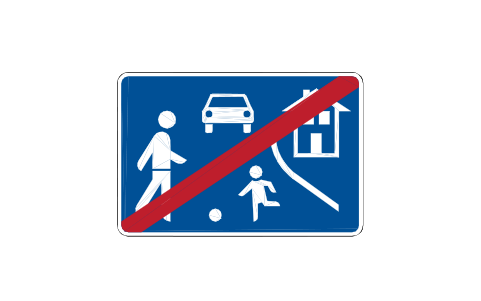

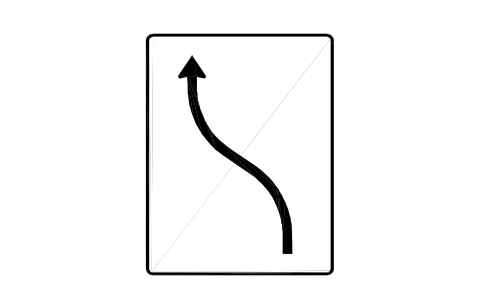

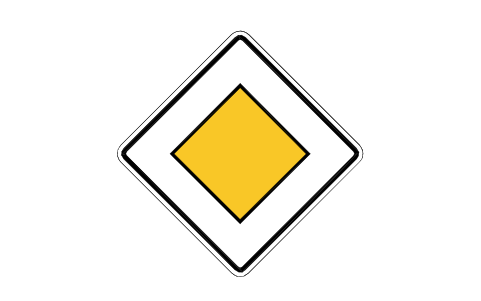

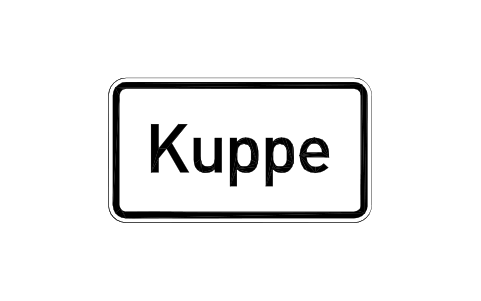

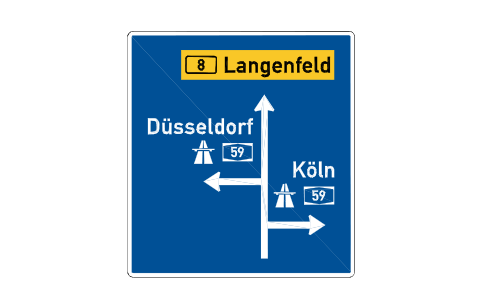

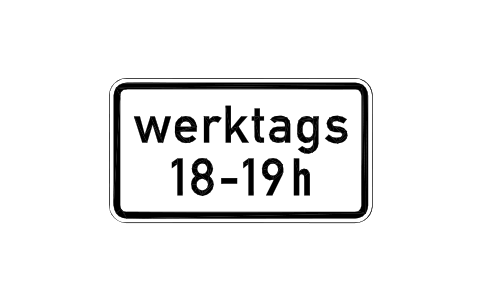

256 segnali in otto gruppi: 39 di pericolo, 7 di precedenza, 45 di divieto, 24 di obbligo, 33 di regolamentazione particolare, 46 di indicazione e informazione, 19 pannelli di cantiere e dispositivi di guida e 43 pannelli integrativi. La pagina sopra elenca ogni segnale con il suo numero.

In cosa differisce dalla libreria della Convenzione di Vienna?

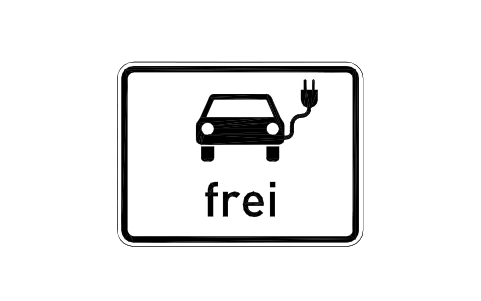

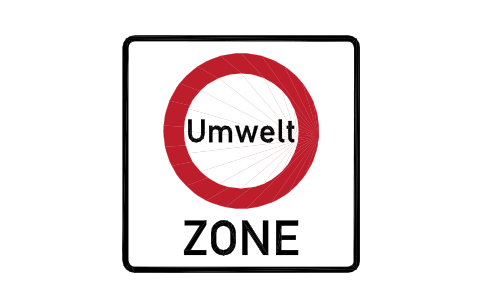

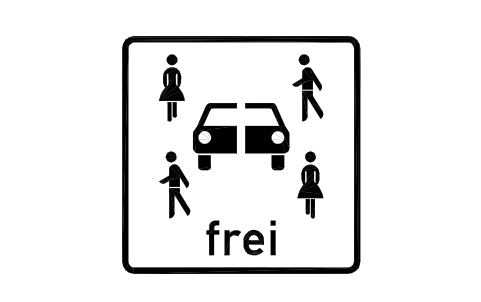

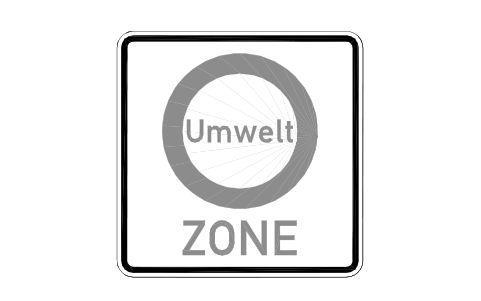

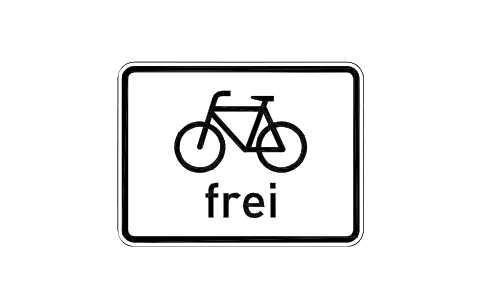

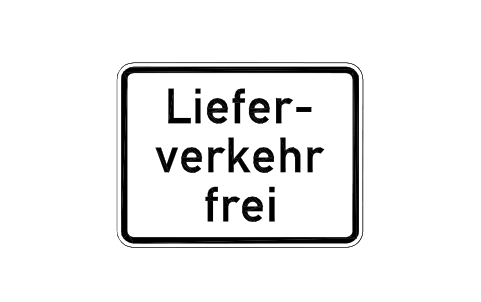

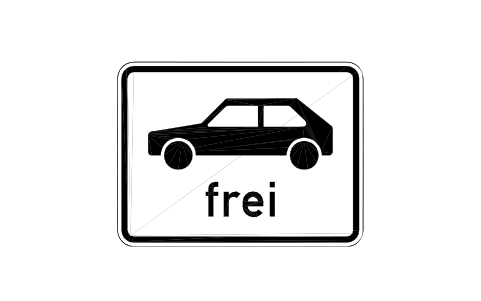

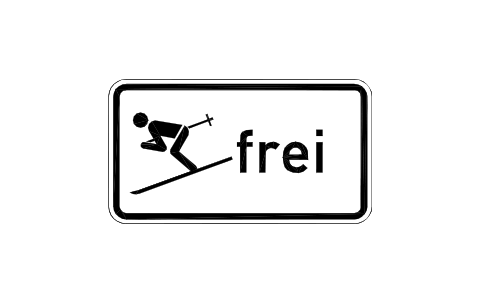

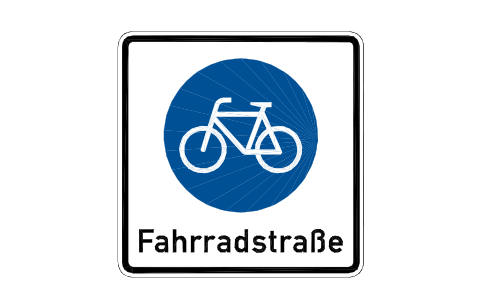

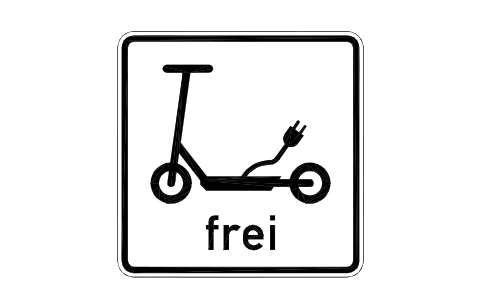

La Germania segue la Convenzione di Vienna, quindi molti segnali si somigliano, ma il set tedesco ha disegni e numeri propri, famiglie proprie (zona «Umwelt», strada ciclabile, pannelli «frei», pannelli di cantiere) e caratteri tedeschi. Per progetti in Germania usa questa libreria, per i segnali internazionali comuni quella della Convenzione di Vienna. Le due si possono usare nello stesso disegno.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Perché i segnali sono su layer colorati e si stampano a colori?

Un segnale stradale significa qualcosa con il suo colore, perciò ogni segnale è fatto di riempimenti pieni su layer propri. Si stampano a colori con uno stile di stampa a colori. Con uno stile monocromatico diventano in bianco e nero: restano riconoscibili ma si perde il significato del colore, quindi usa uno stile a colori per i piani di segnaletica.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
