Blocchi gratuiti di campi sportivi per AutoCAD (DWG): calcio, basket, tennis, pista di atletica, piscine

Sulle misure

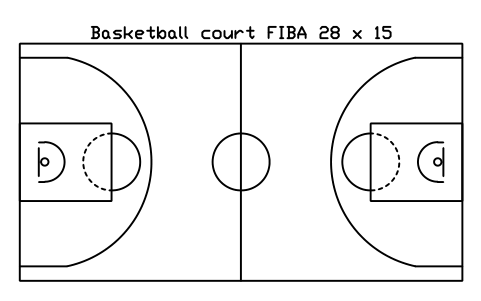

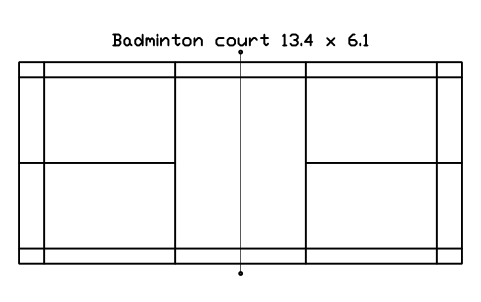

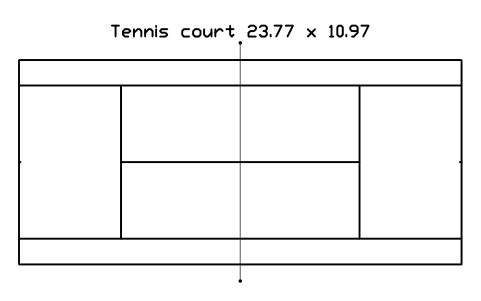

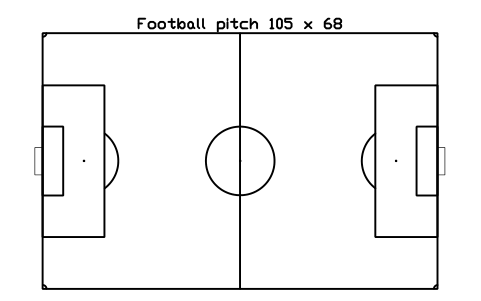

I campi usano le dimensioni di gioco pubblicate dalle federazioni internazionali: per esempio 105 x 68 m per un campo da calcio, 28 x 15 m per un campo da basket FIBA, 23,77 x 10,97 m per un campo da tennis e 13,4 x 6,1 m per un campo da badminton. Le regole cambiano e le versioni nazionali e giovanili differiscono; prima di costruire controlla le regole attuali della tua federazione.

I blocchi sono disegni nostri delle dimensioni comuni, semplificati dove un dettaglio non conta in pianta, e la libreria non è certificata. Serve a pianificare un impianto, non a dimostrare che un campo è omologato per le gare. Spazi di fondo, superfici, illuminazione e distanze di sicurezza vanno presi dalle regole della tua federazione e dalle norme locali.

Domande frequenti

Quali elementi contiene la libreria?

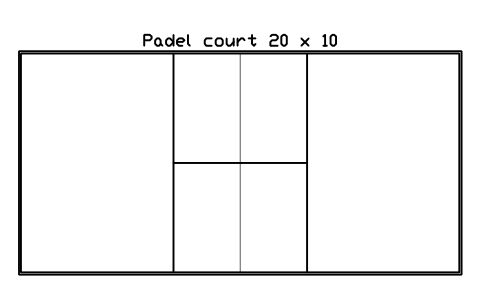

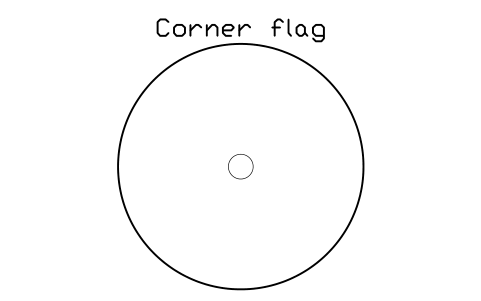

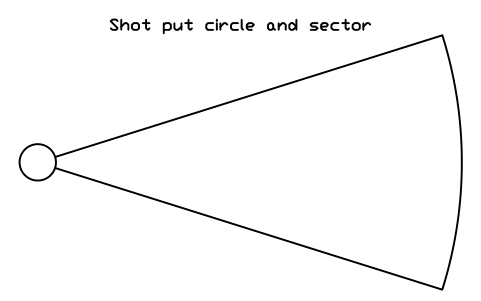

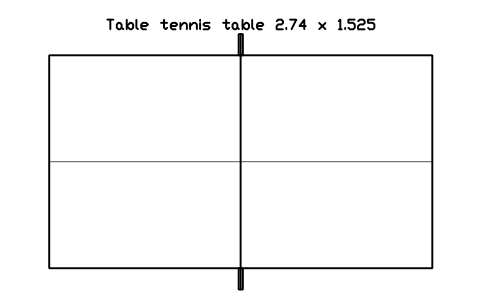

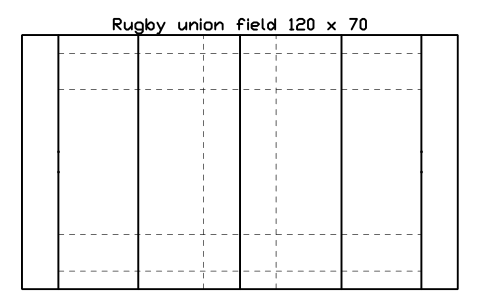

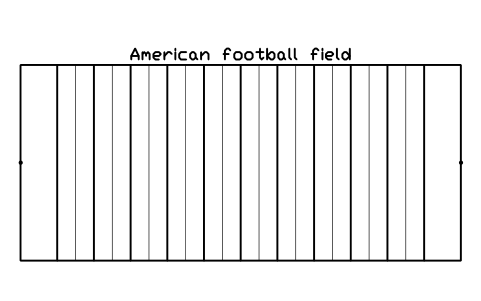

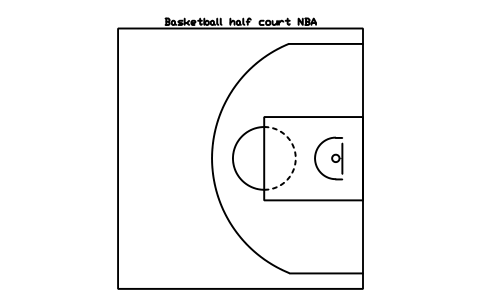

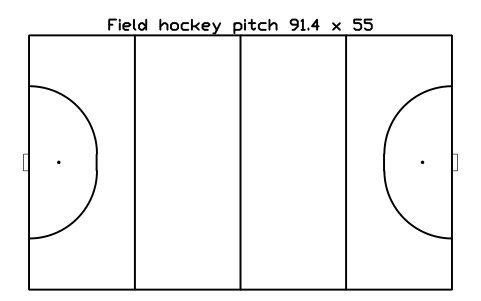

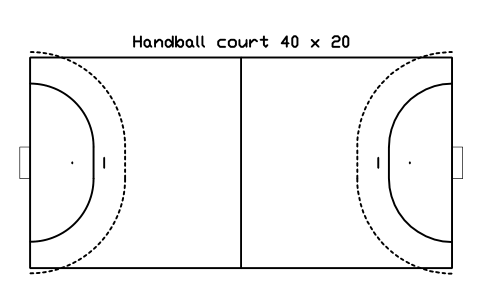

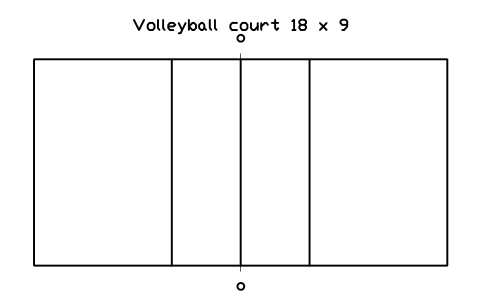

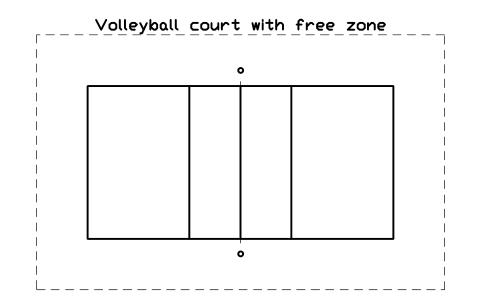

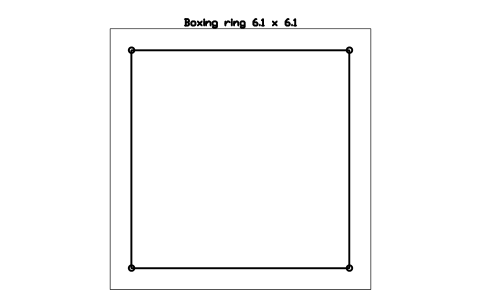

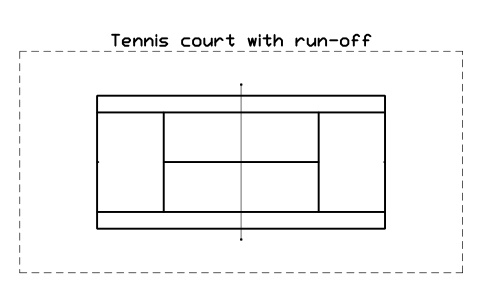

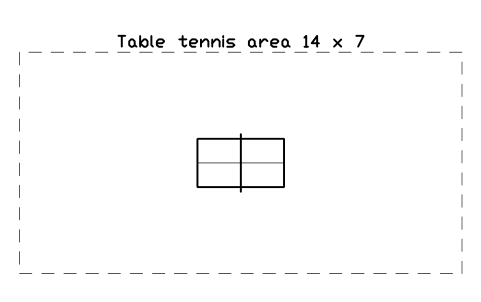

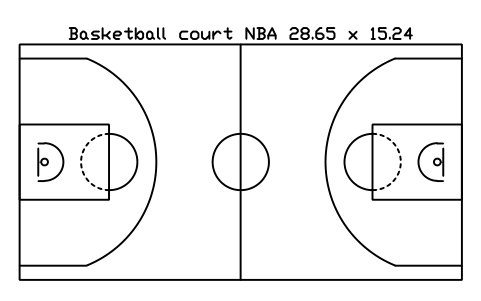

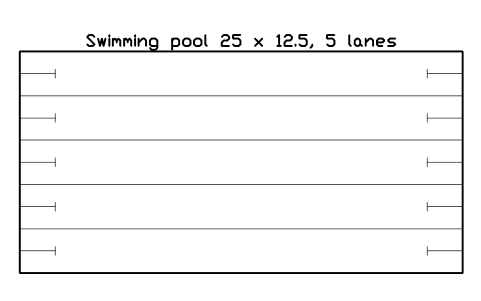

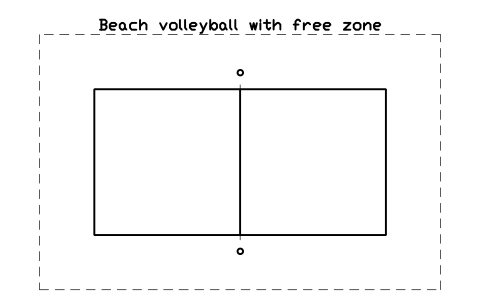

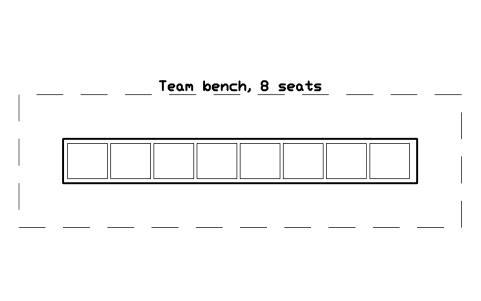

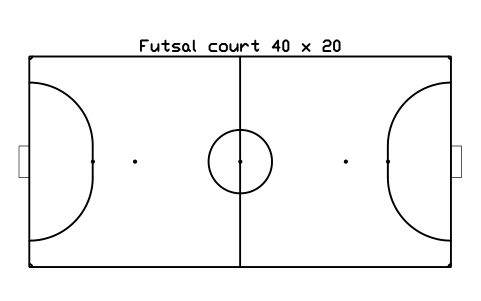

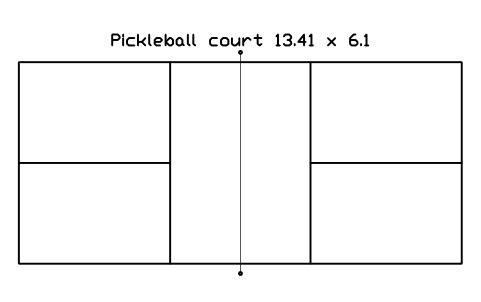

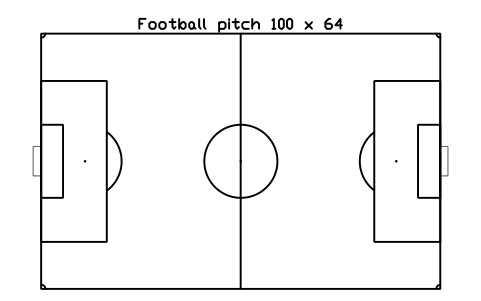

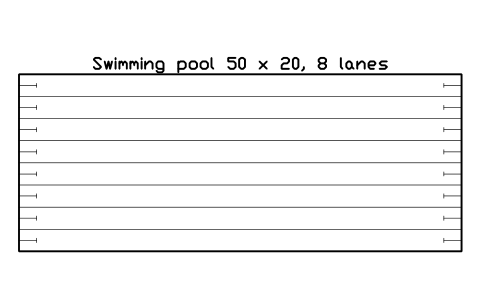

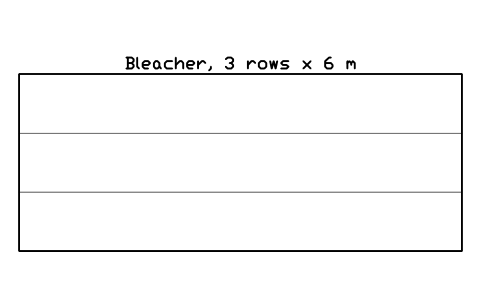

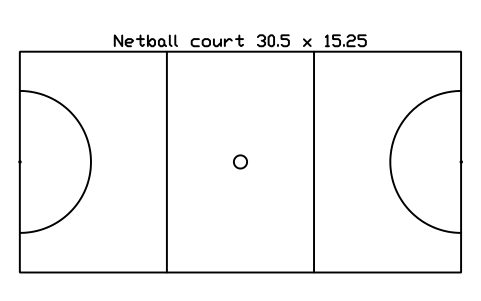

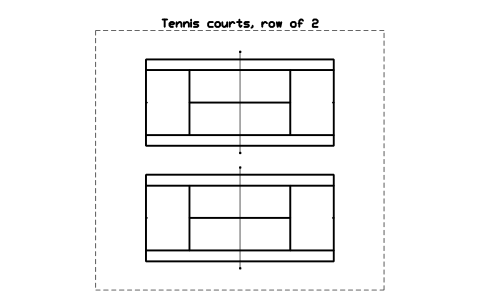

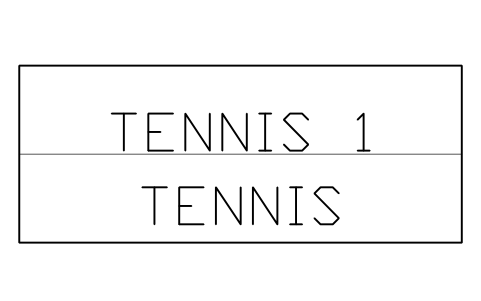

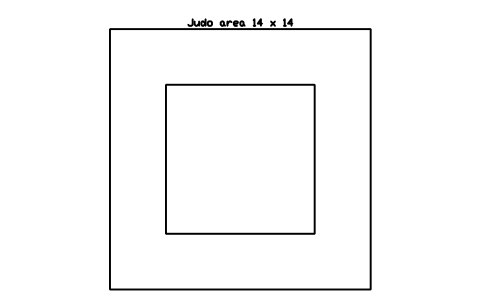

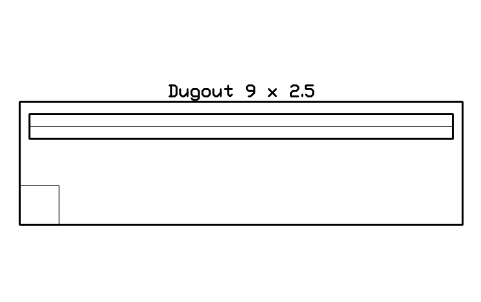

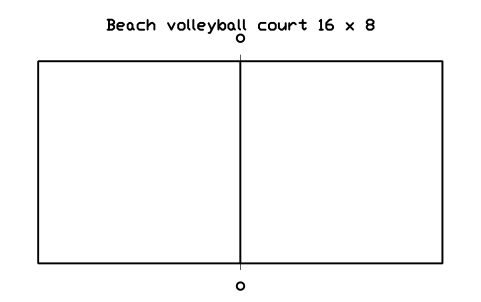

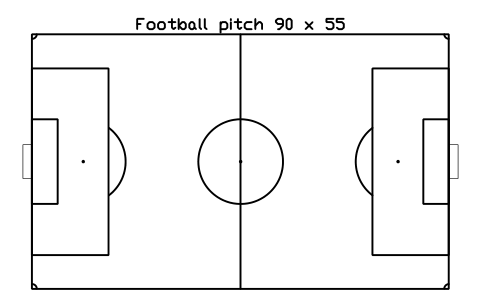

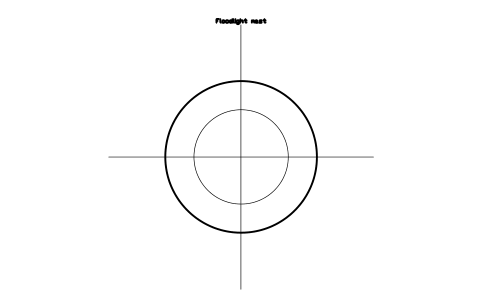

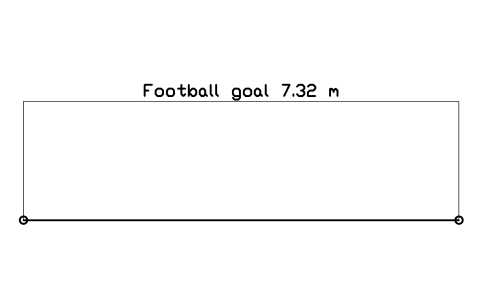

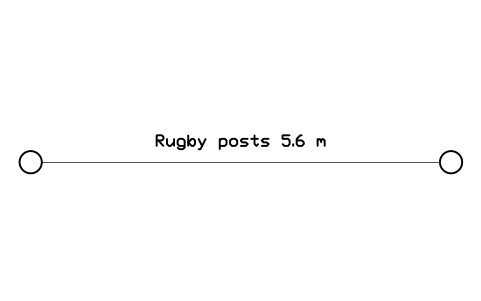

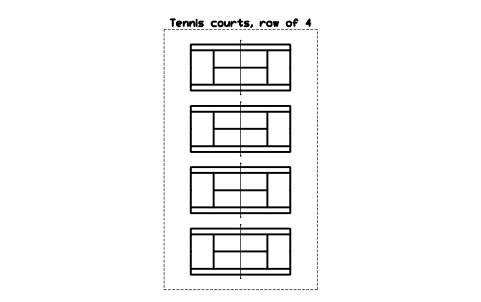

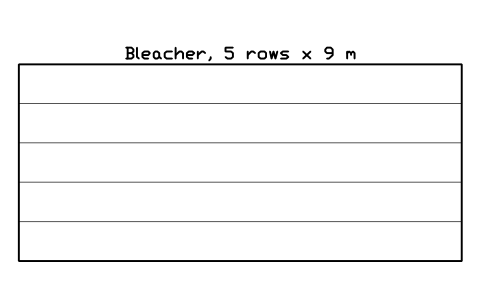

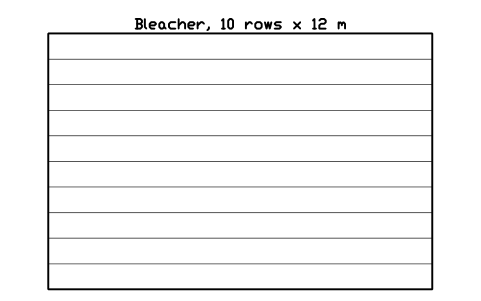

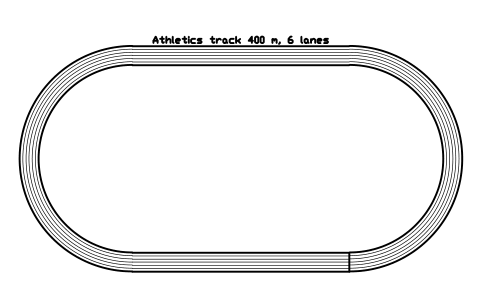

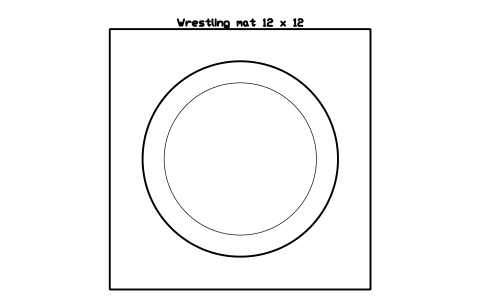

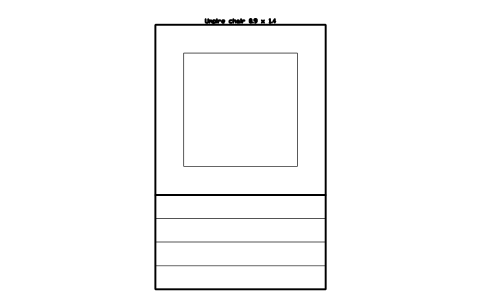

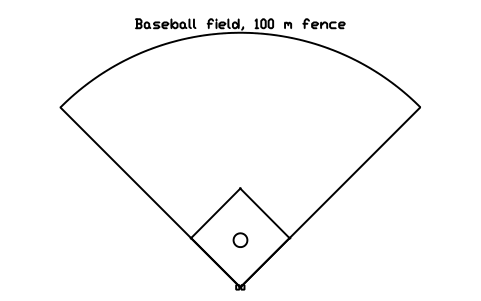

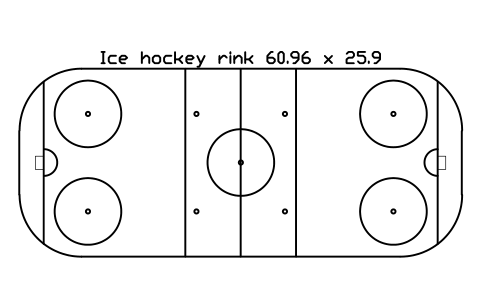

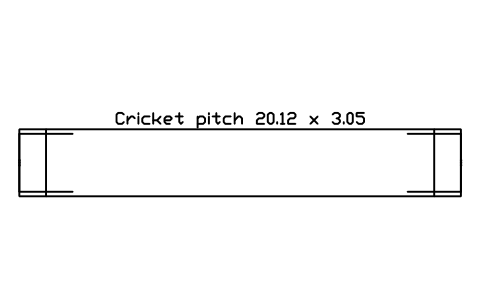

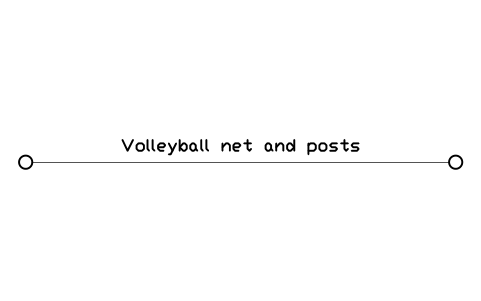

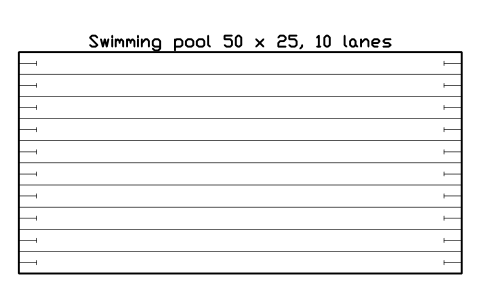

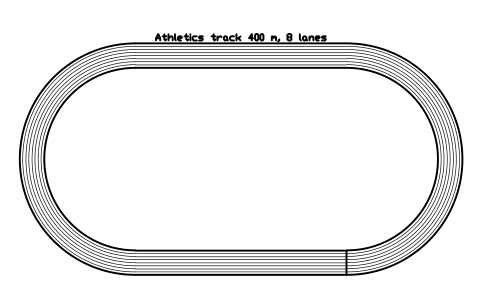

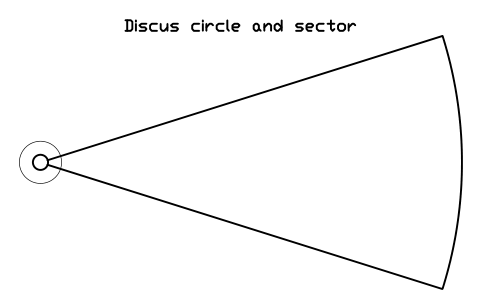

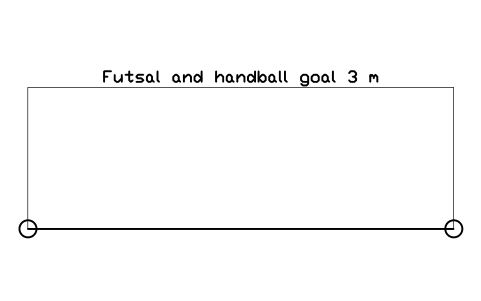

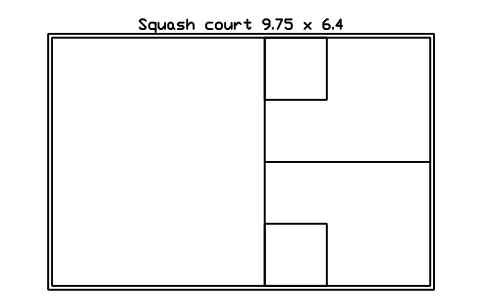

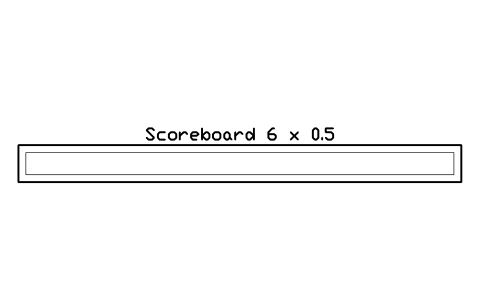

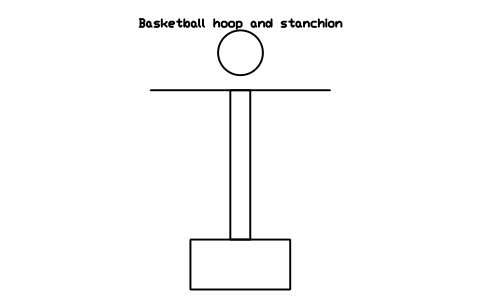

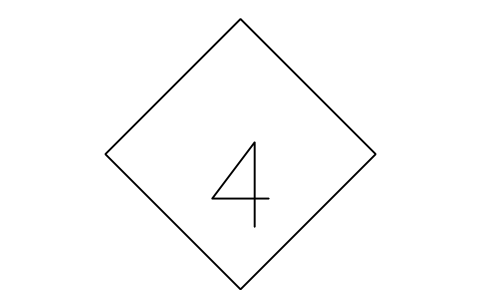

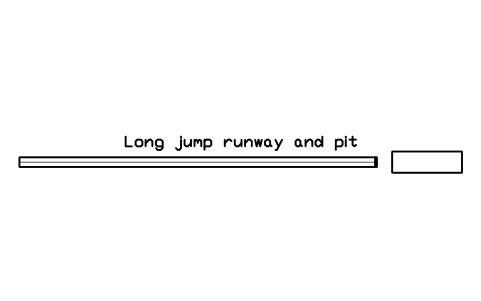

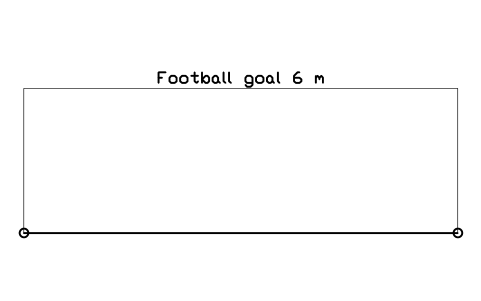

Campi e aree di calcio, calcio a 5, pallamano, basket, netball, tennis, badminton, pickleball, padel, squash, tennistavolo, pallavolo, beach volley, rugby, football americano, hockey su prato, baseball e cricket, una pista di atletica con aree di salto e lancio, piscine, una pista da ghiaccio, un ring di pugilato e aree di judo e lotta, attrezzature come porte, panchine e tribune, e 3 indicatori di layout. La pagina qui sopra elenca ogni gruppo con il suo numero.

Posso usare i blocchi per una scuola o un club con campi più piccoli?

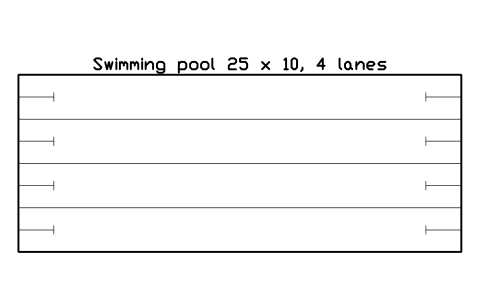

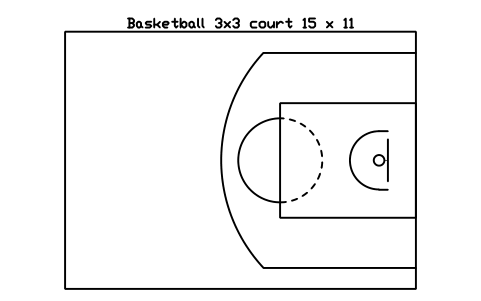

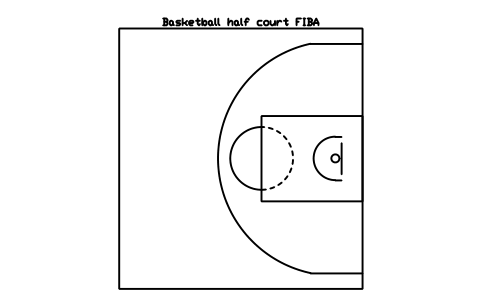

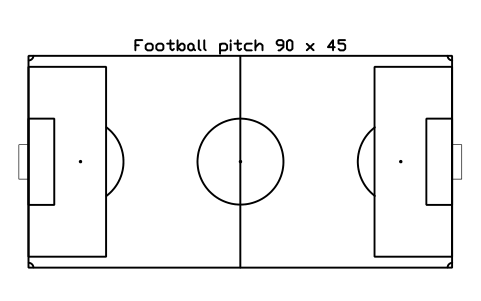

Sì, per le misure incluse, come il campo da 90 x 45 m, il campo da basket 3x3, i mezzi campi, le vasche da 25 m e il pickleball. Per un'altra misura, esplodi il blocco e allunga il contorno, oppure traccia le linee usando i blocchi dei campi come guida.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Dimostra che un campo rispetta le regole di gara?

No. I blocchi aiutano a disegnare e a pianificare, non controllano nulla. Spazi di fondo, larghezze delle linee, superfici e illuminazione dipendono dallo sport, dal livello e dalla federazione: prendili dalle regole applicabili.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
