Blocchi layout supermercato per AutoCAD (DWG) gratis: scaffali, banchi frigo, casse

Sulle dimensioni

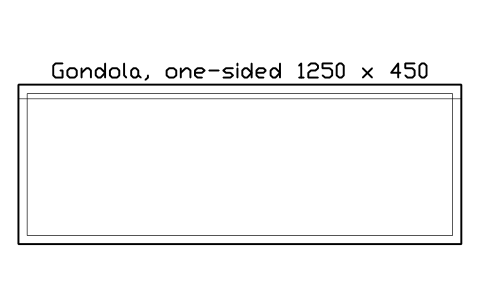

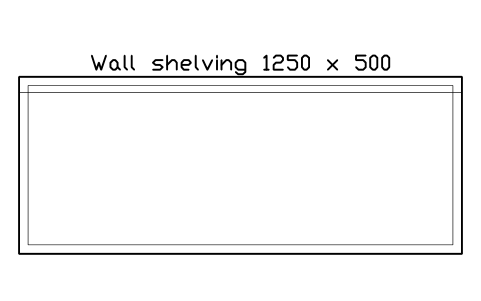

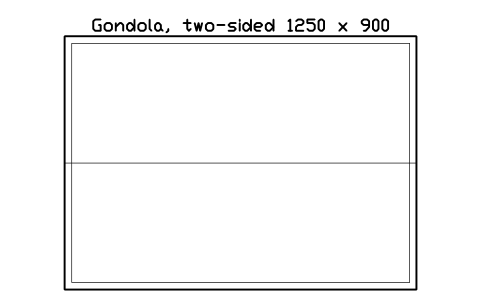

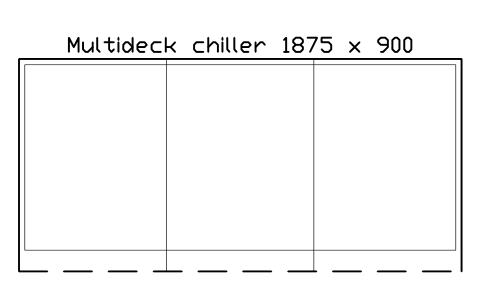

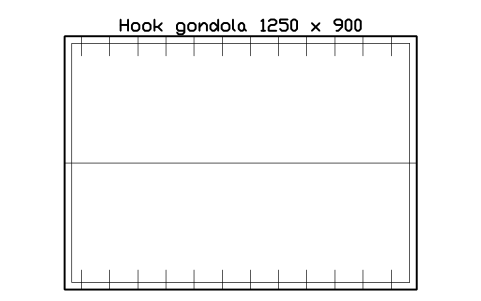

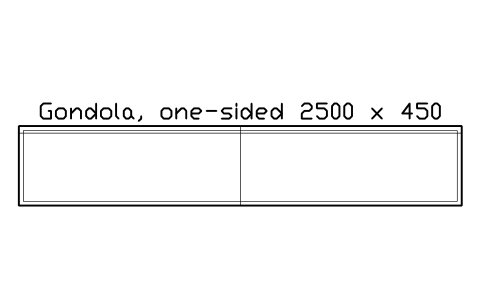

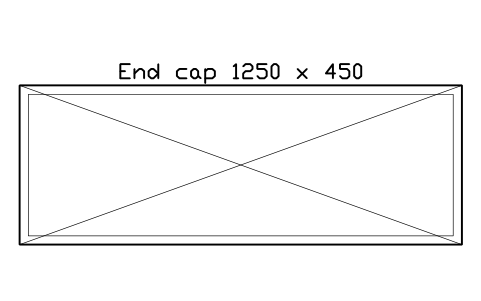

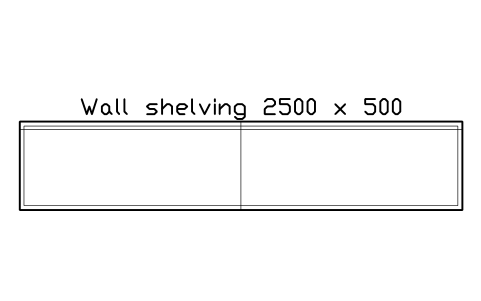

Gli arredi da supermercato non sono normalizzati, per questo i blocchi usano le misure che i fornitori indicano più spesso: gondole profonde 450 o 900 mm in campate da 1250 mm, banchi multideck da 1250, 1875 e 2500 mm, casse di circa 3500 mm, celle da 3000 mm. Prima di ordinare, verifica le misure sulle schede tecniche del tuo fornitore.

I blocchi sono disegni nostri, non copie di un catalogo, e la libreria non è certificata. Servono a pianificare la disposizione e a contare gli arredi, non a dimostrare che una pianta rispetta le regole su sicurezza alimentare, antincendio, accessibilità o affollamento. Larghezze dei corridoi, vie di fuga, distanze dei gruppi frigoriferi e uscite vanno ricavate dalle norme che valgono per il tuo edificio.

Domande frequenti

Che cosa contiene la libreria?

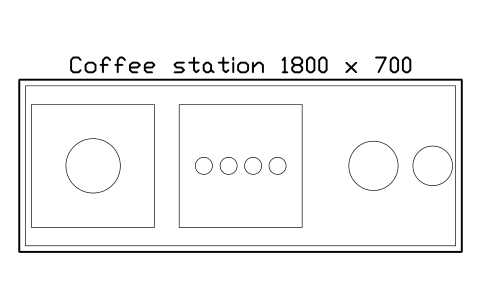

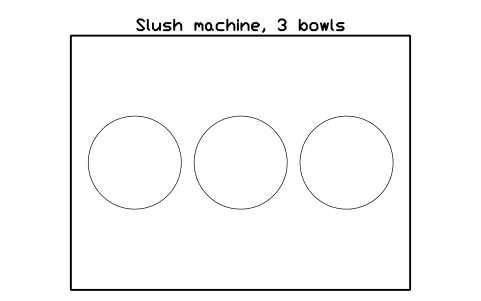

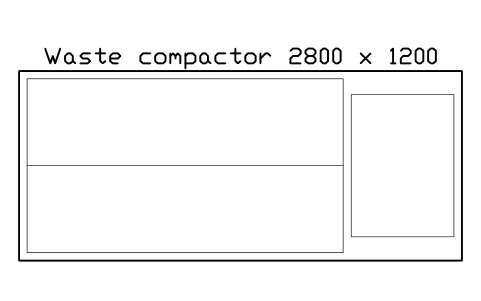

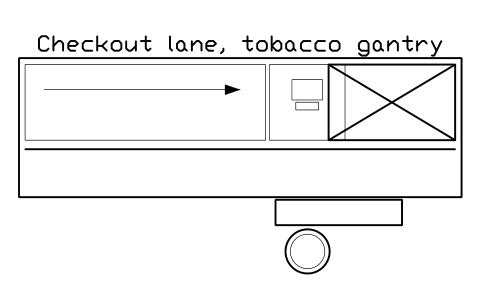

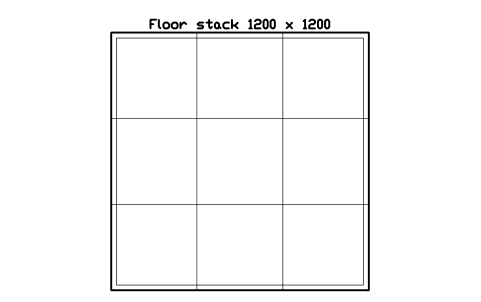

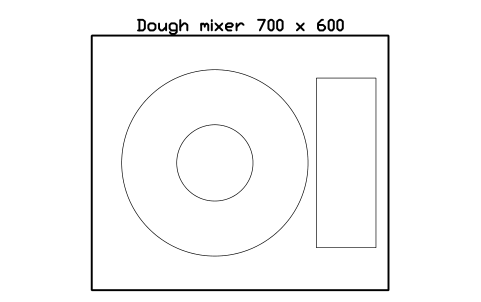

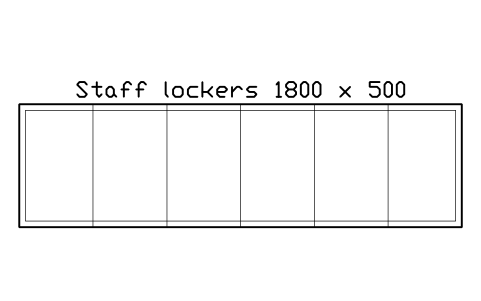

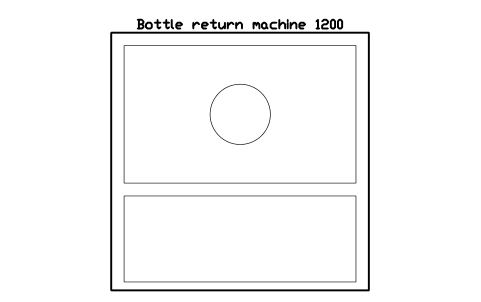

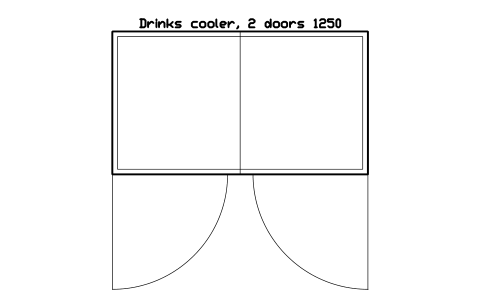

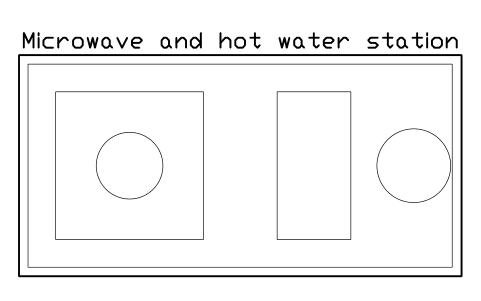

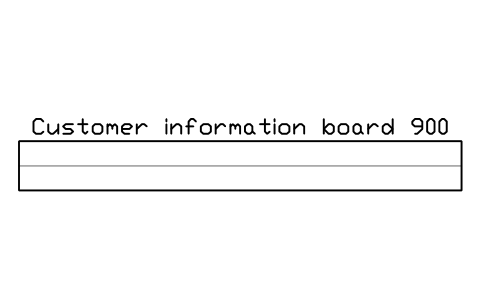

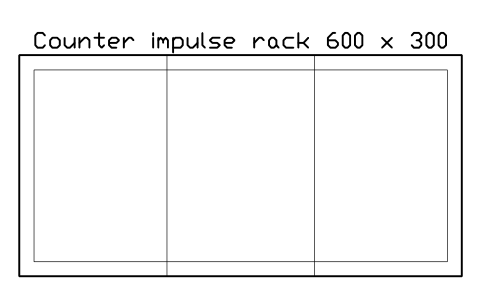

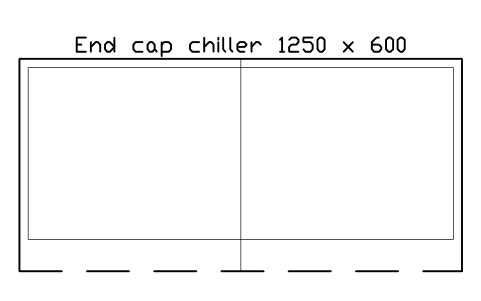

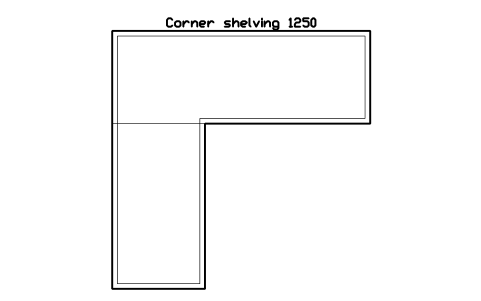

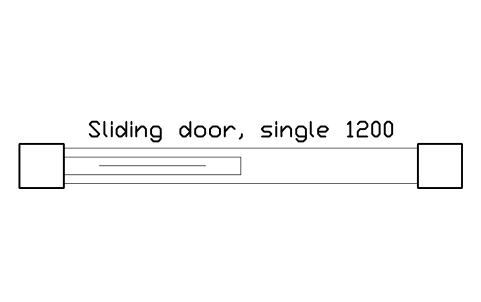

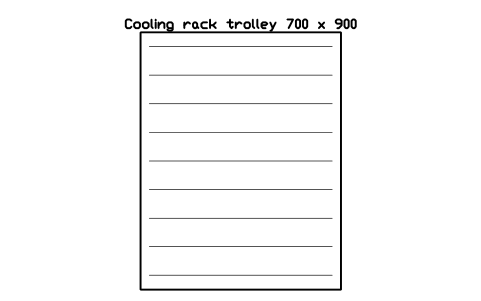

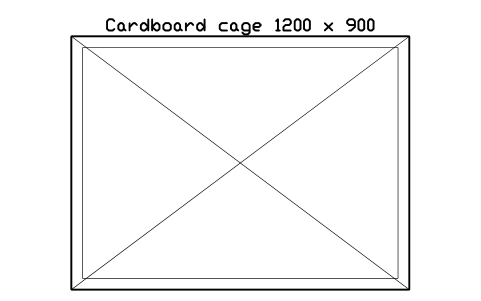

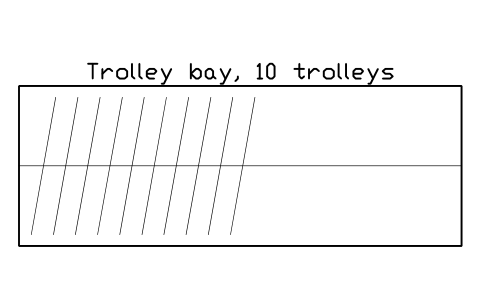

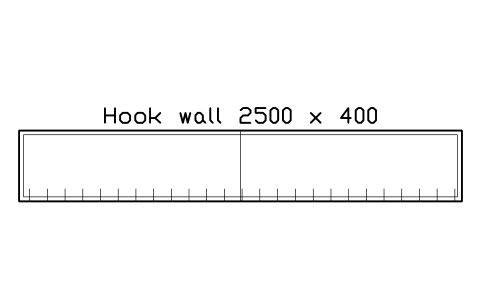

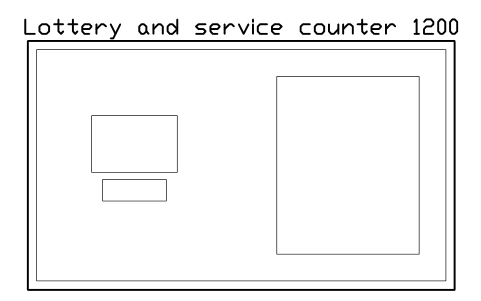

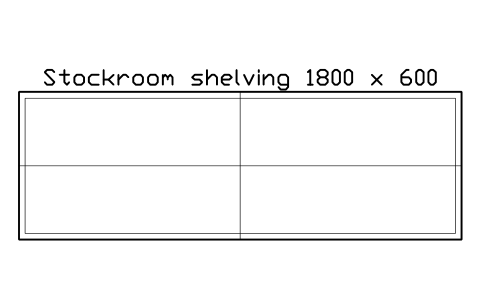

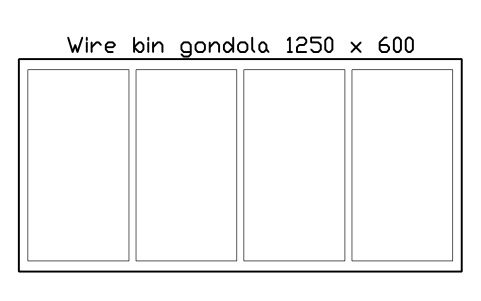

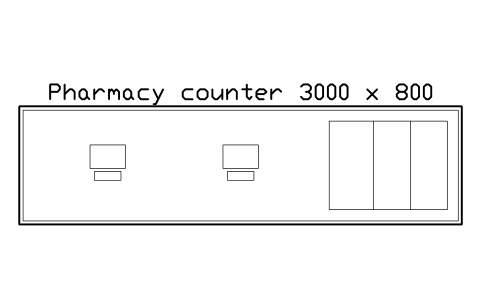

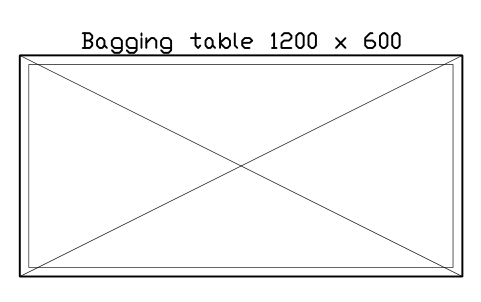

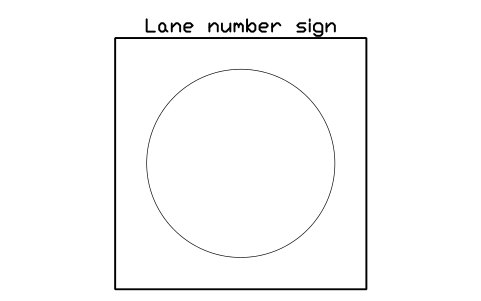

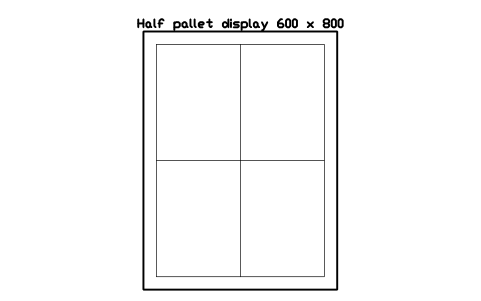

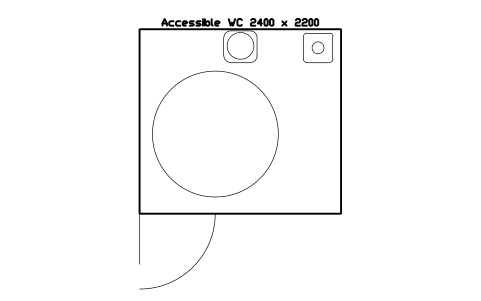

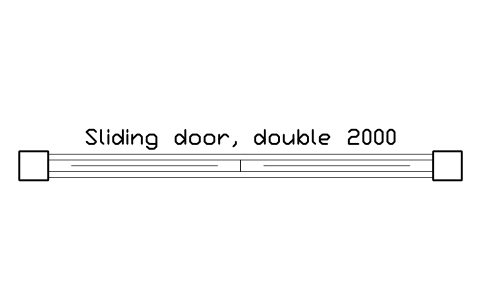

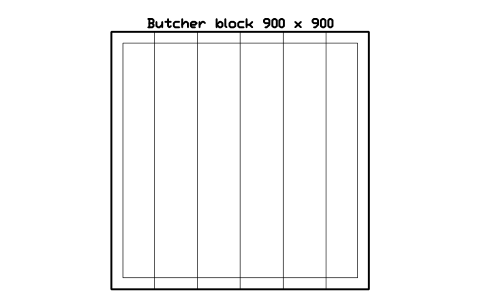

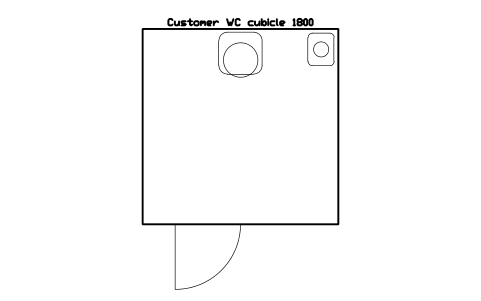

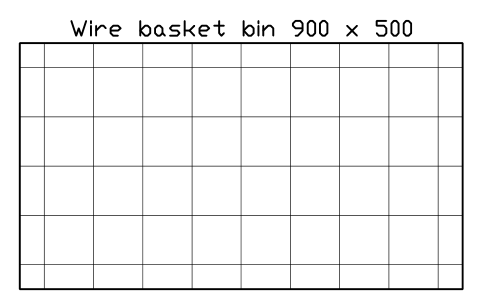

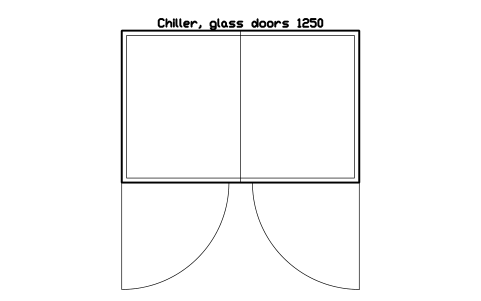

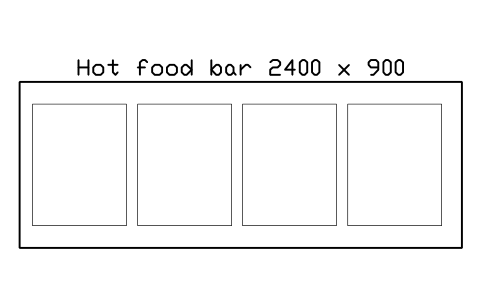

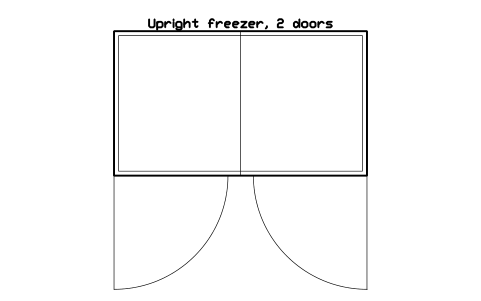

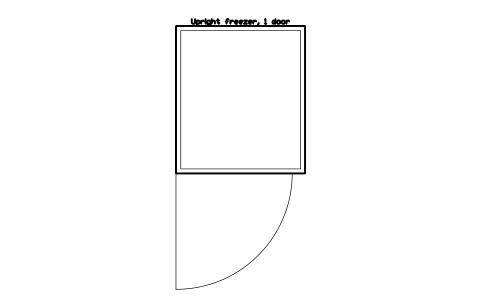

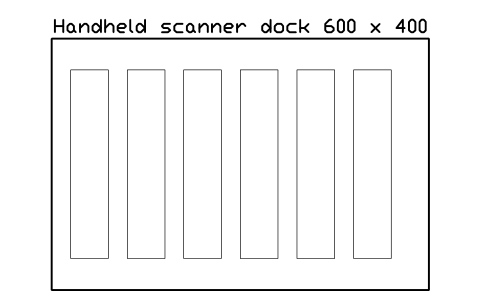

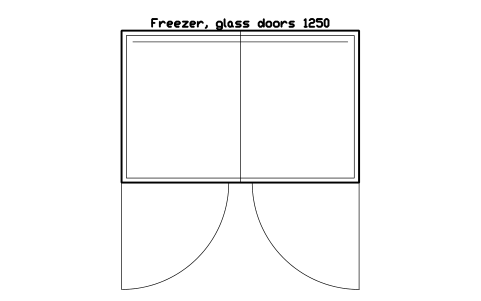

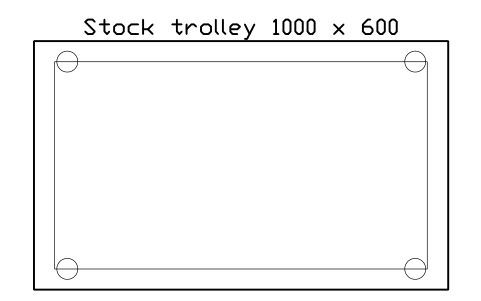

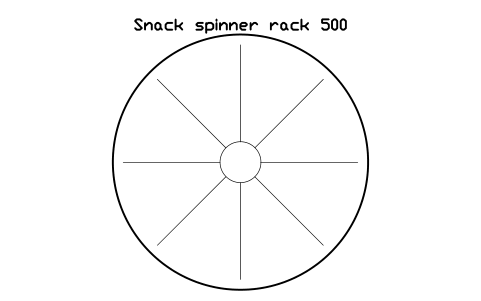

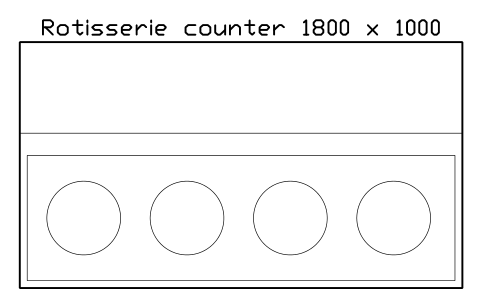

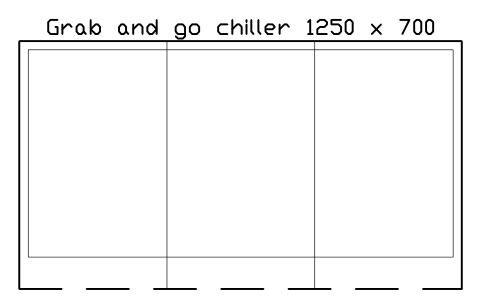

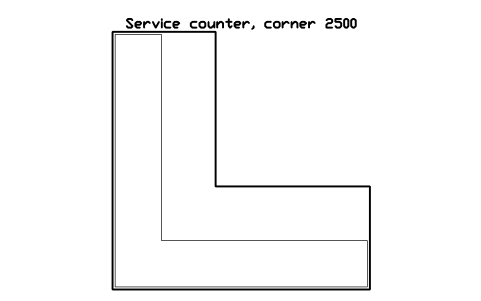

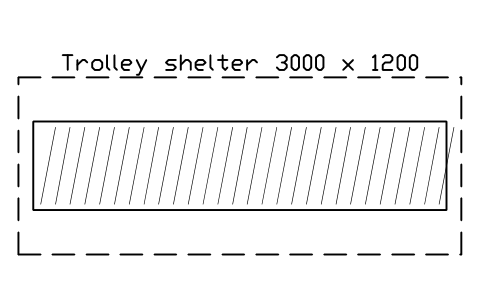

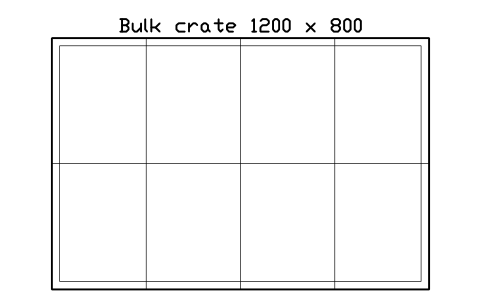

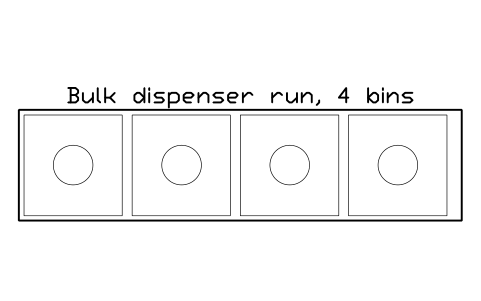

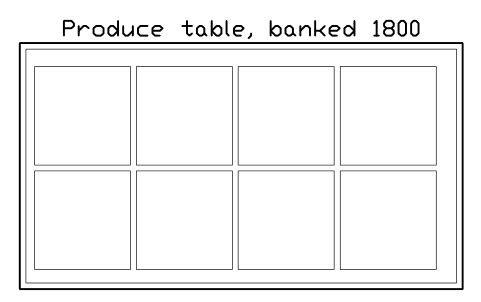

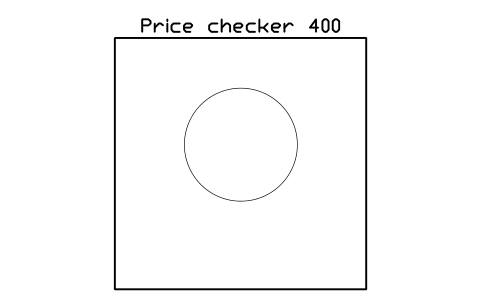

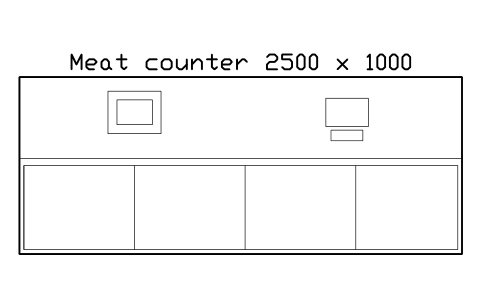

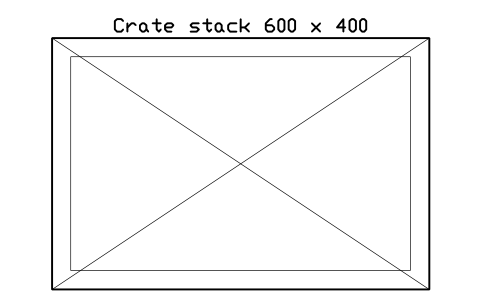

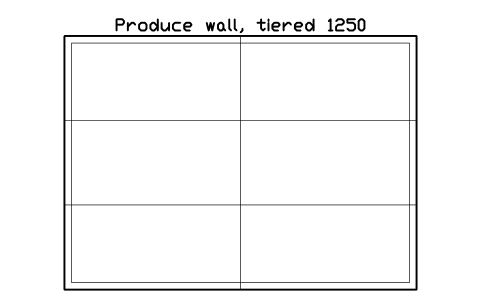

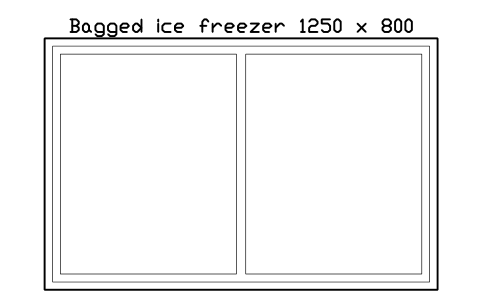

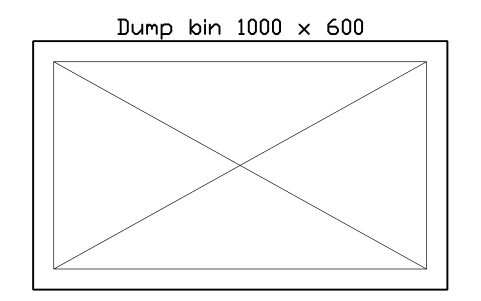

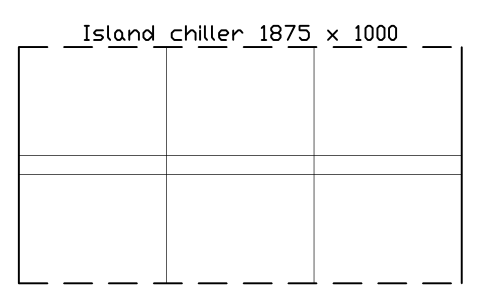

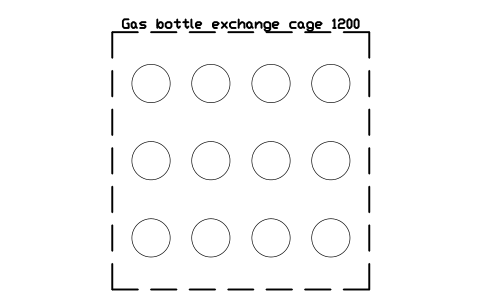

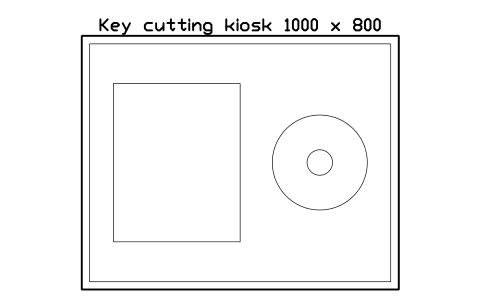

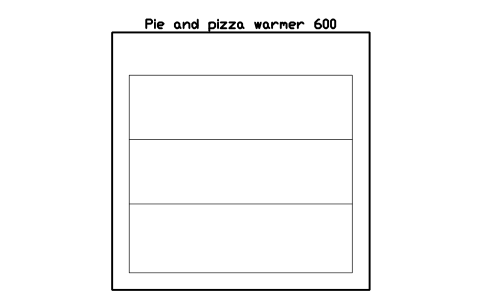

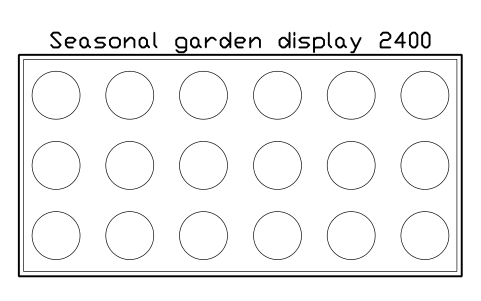

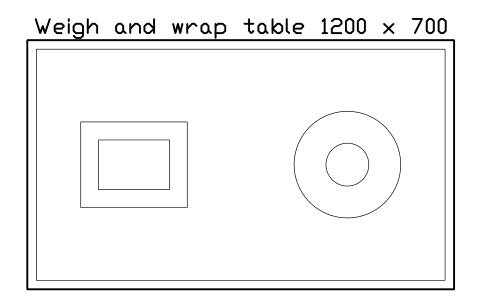

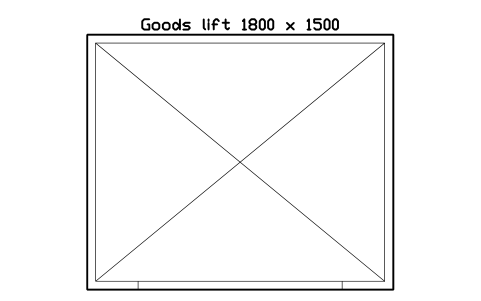

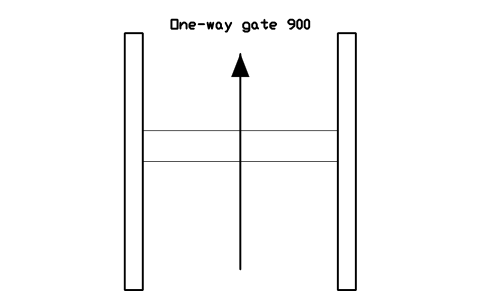

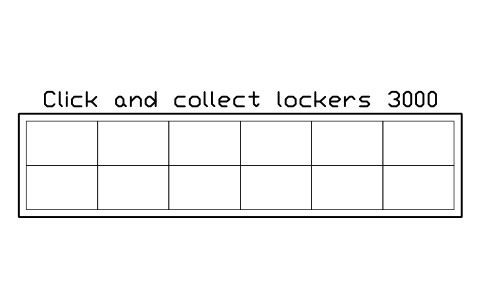

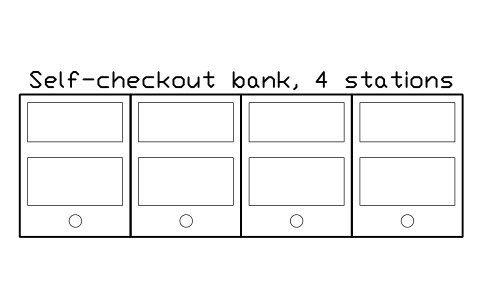

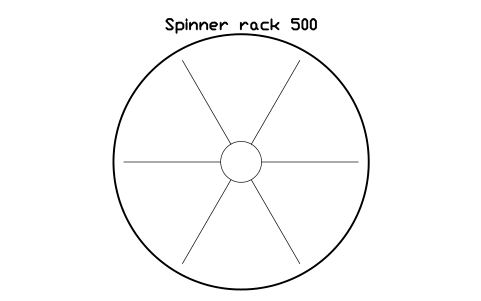

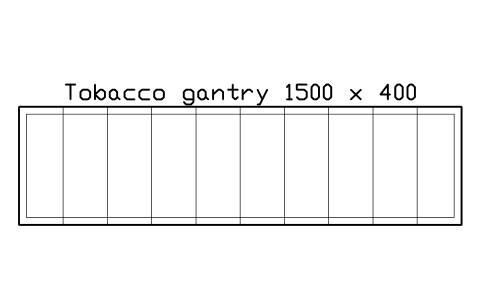

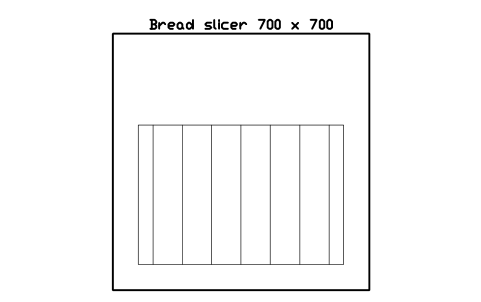

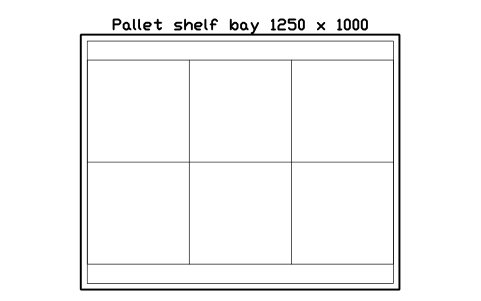

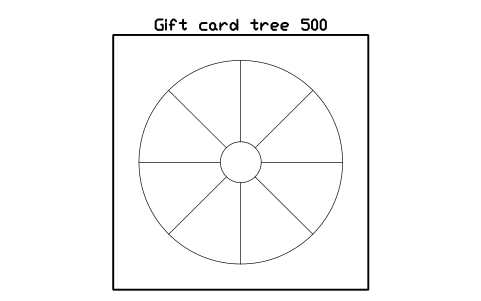

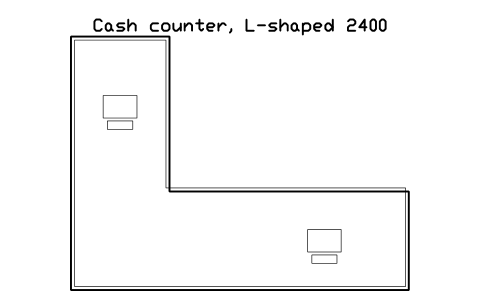

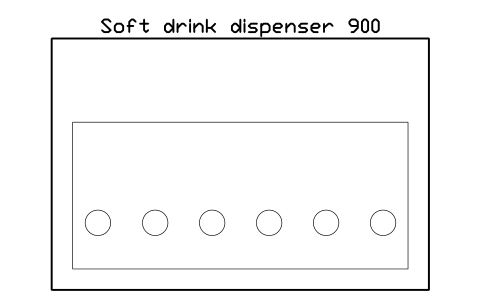

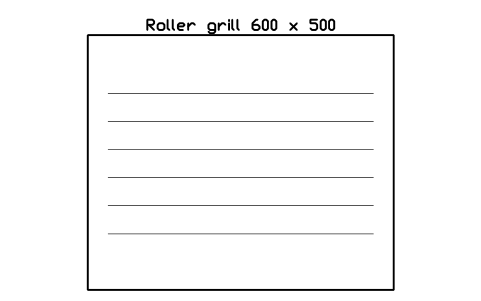

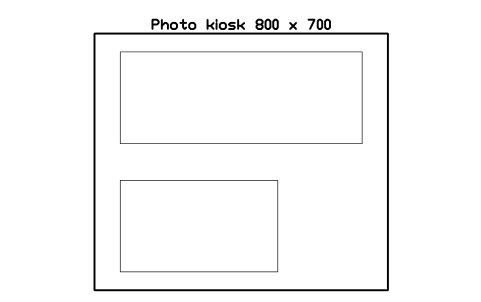

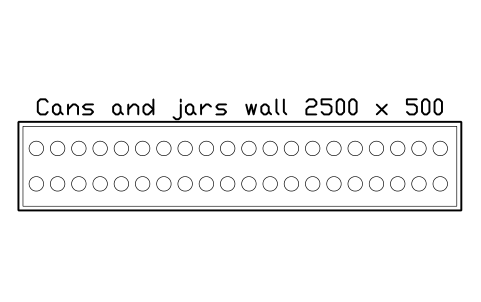

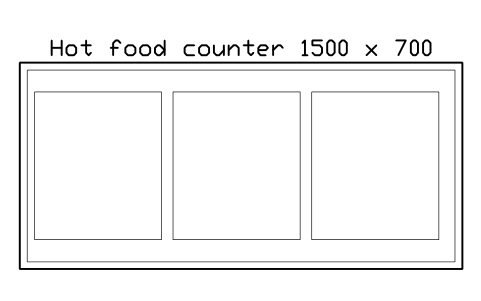

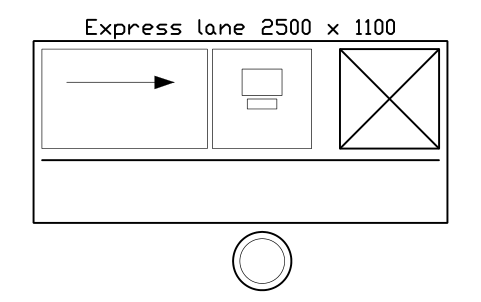

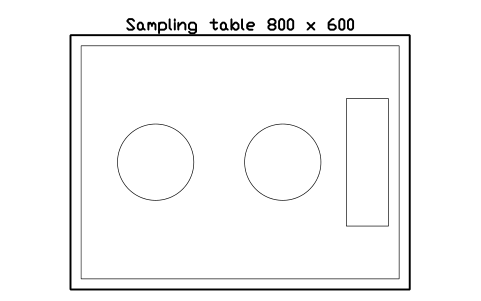

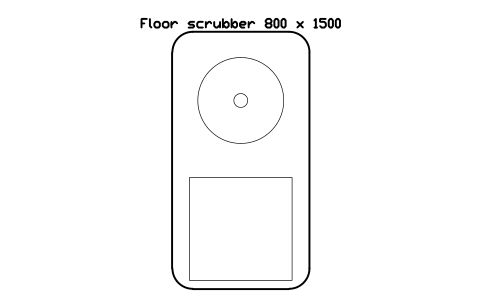

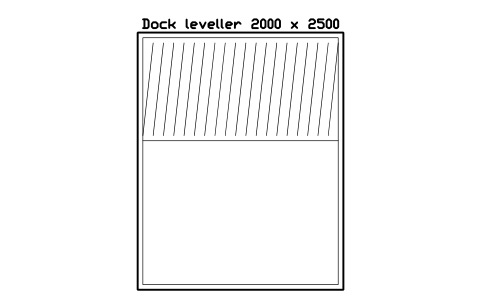

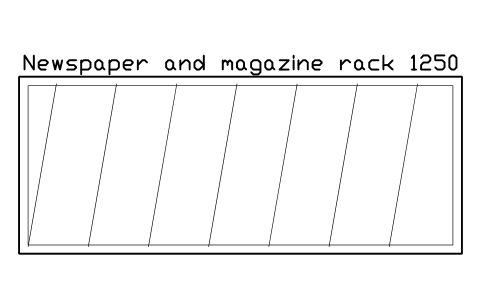

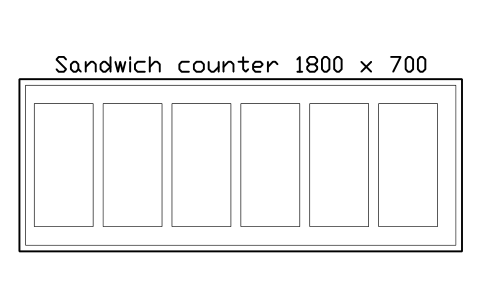

Scaffali e gondole, banchi frigo e congelatori, ortofrutta, macelleria, pescheria e gastronomia, panetteria, casse e casse self-service, ingresso e carrelli, attrezzature da minimarket, retro-negozio, espositori promozionali e stagionali, servizi come farmacia, armadietti e bagni, più 5 segnaposto di layout. La pagina qui sopra elenca ogni gruppo con il suo numero.

Posso ricavare dal disegno un elenco della potenza frigorifera?

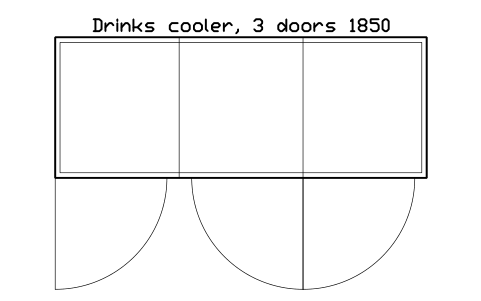

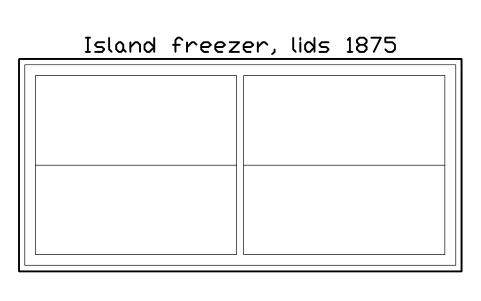

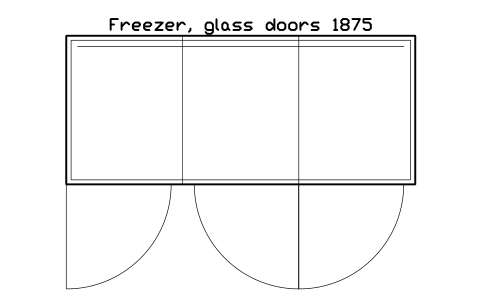

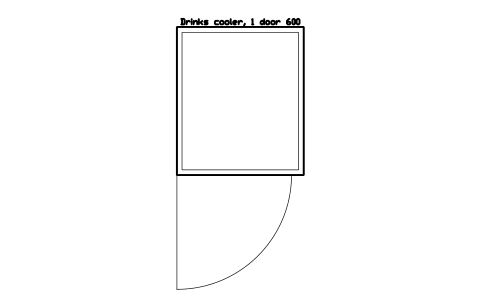

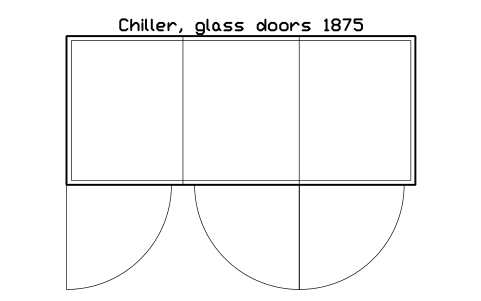

Sì. Banchi frigo e congelatori hanno TEMP_RANGE_C, POWER_KW e SUPPLY come attributi invisibili. Compilali nell'editor degli attributi, esporta i blocchi con BlockSync e somma la potenza per reparto oppure per apparecchi plug-in e a centrale remota. I valori d'esempio sono segnaposto, non dati di un costruttore.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Dimostra che una pianta rispetta le norme antincendio o di accessibilità?

No. I blocchi aiutano a disegnare e a contare, non controllano nulla. Larghezze dei corridoi, spazi liberi davanti alle porte, vie di fuga e spazio per le code dipendono dal tuo edificio e dalle norme locali: ricavali dalle regole che valgono per te.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.

Dove trovo una raccolta completa di questi simboli per AutoCAD?

AutoCAD include solo pochi blocchi di esempio, quindi una raccolta completa di simboli viene da una libreria. Scarica lo ZIP di questa pagina e apri il DWG: ogni simbolo è un blocco. Inseriscilo con INSERT (palette Blocchi, scheda Librerie, poi scegli il DWG) o trascinalo da DesignCenter (ADCENTER). Puoi anche scaricare un solo simbolo.
