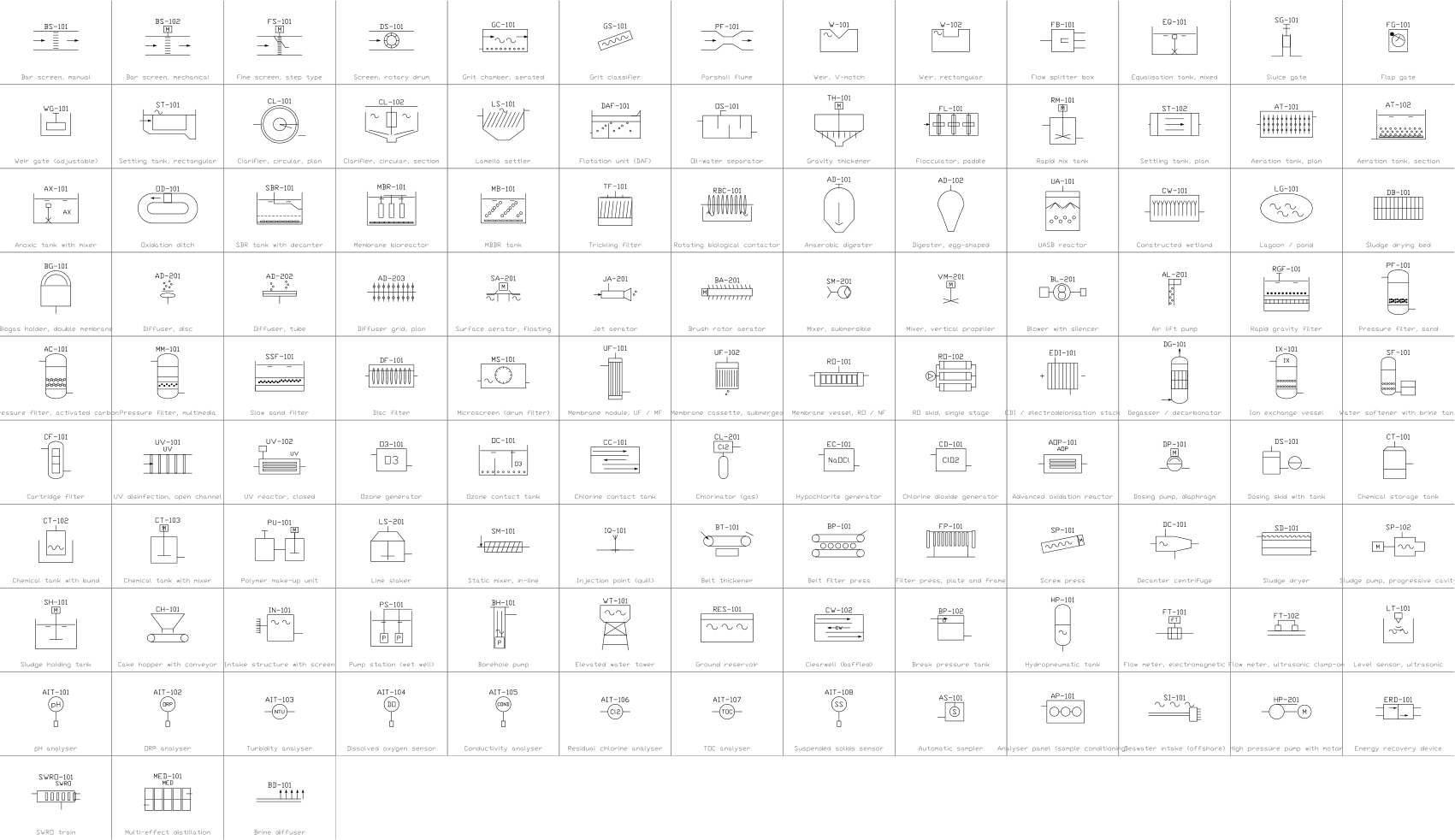

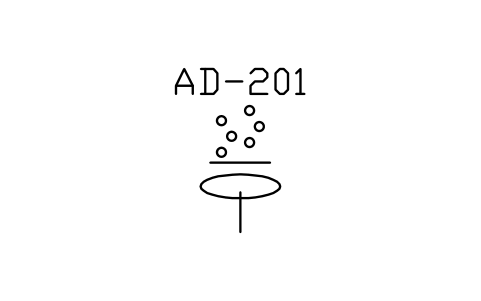

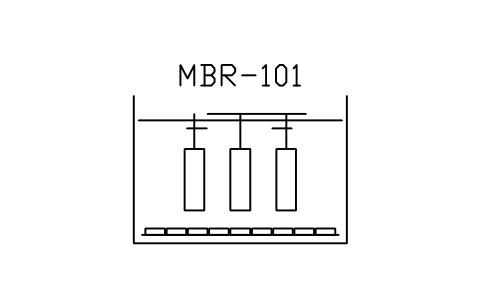

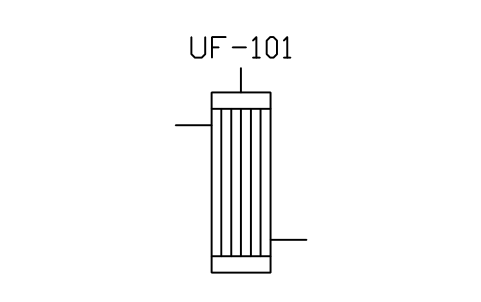

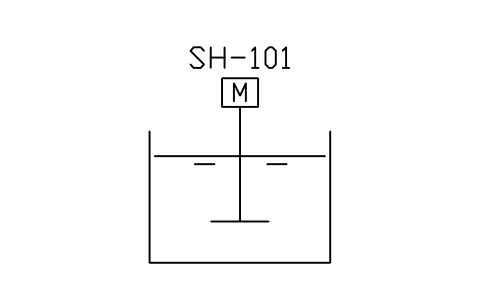

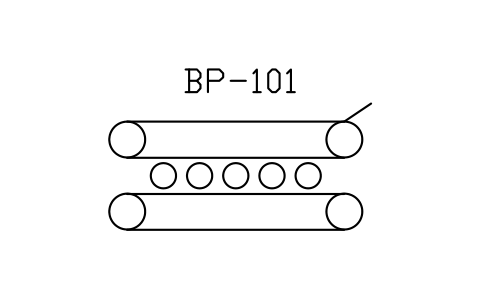

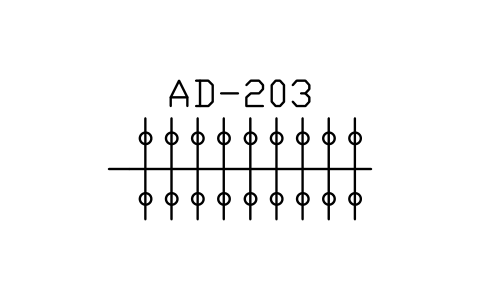

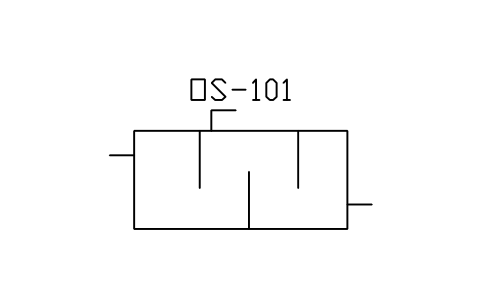

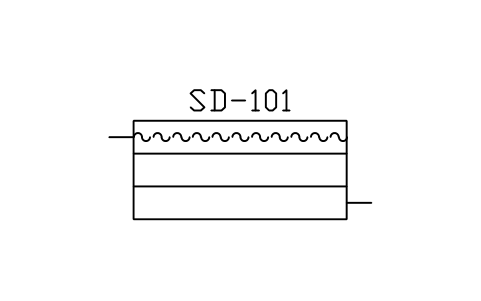

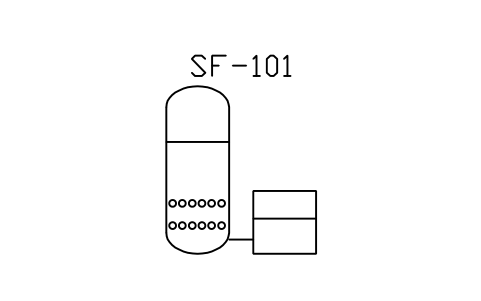

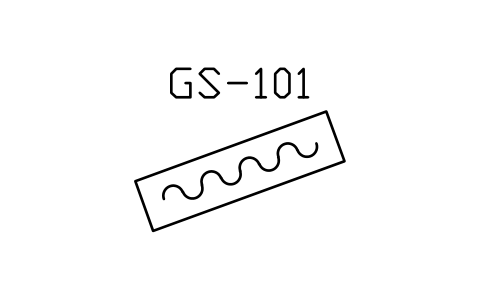

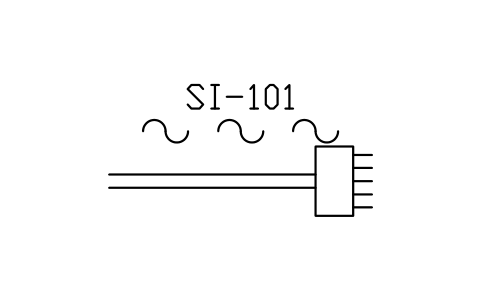

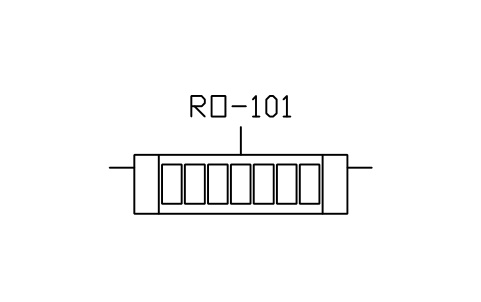

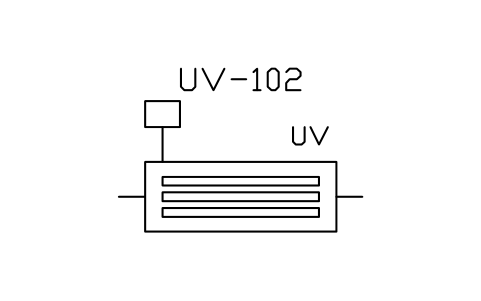

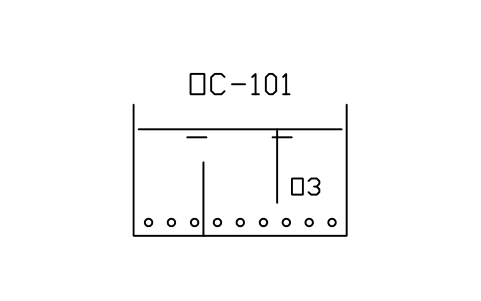

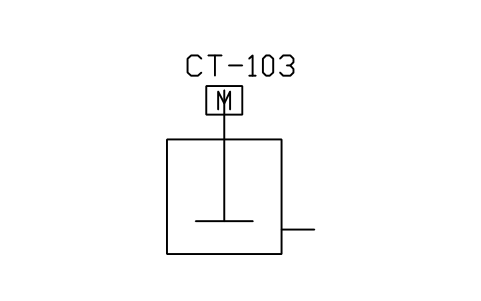

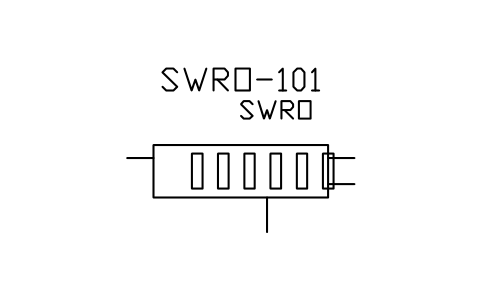

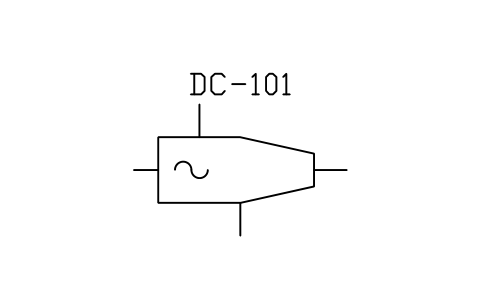

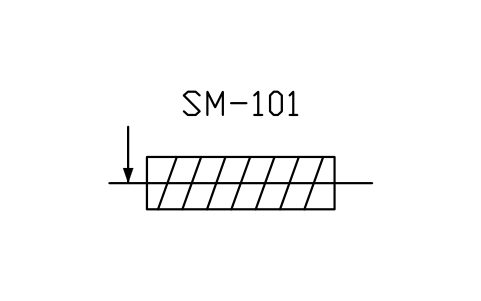

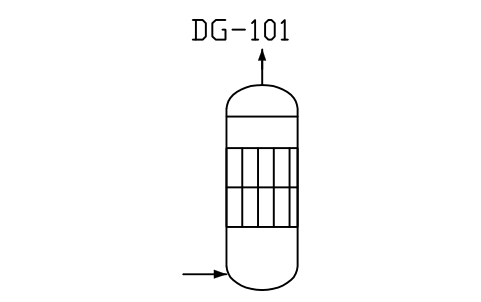

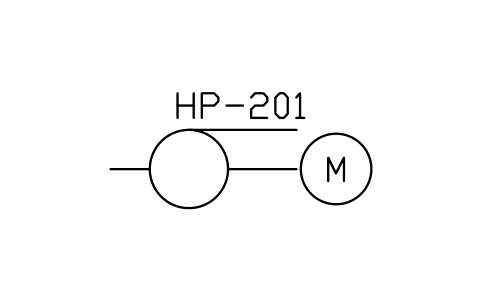

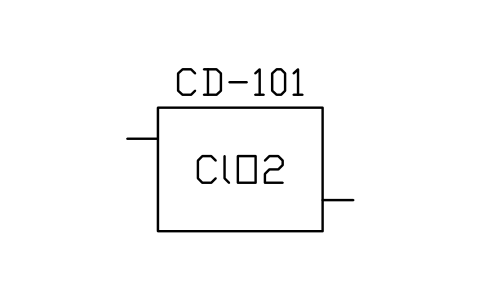

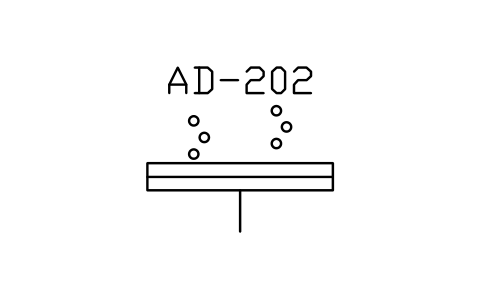

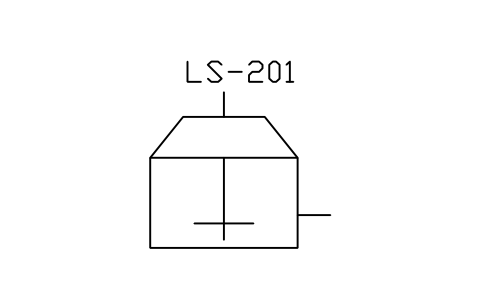

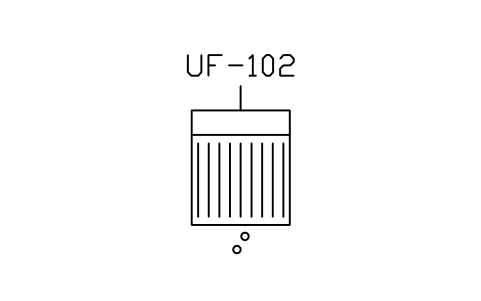

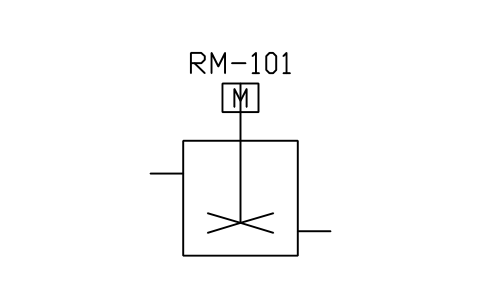

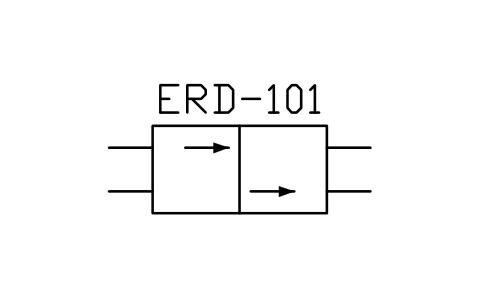

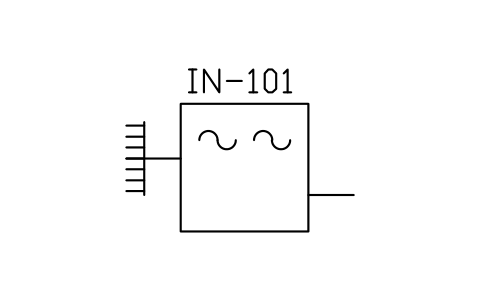

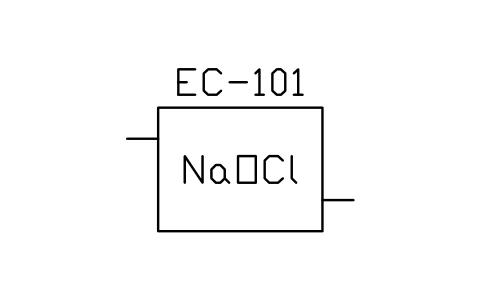

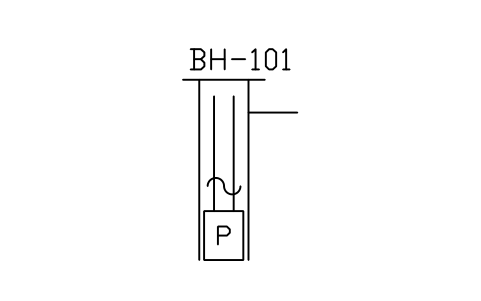

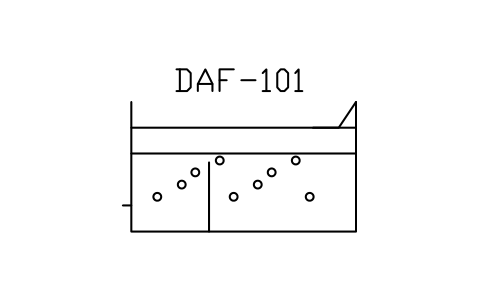

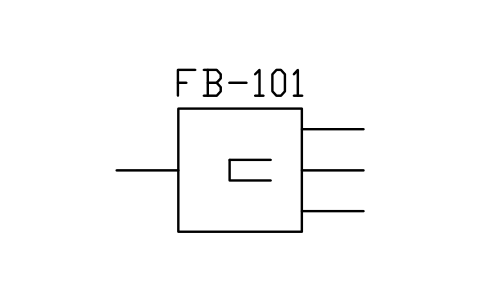

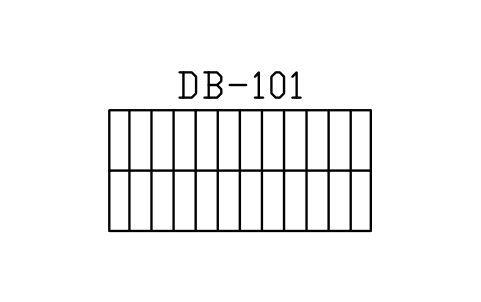

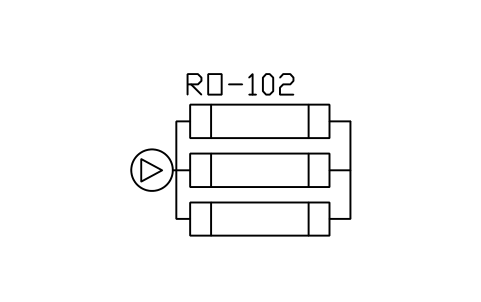

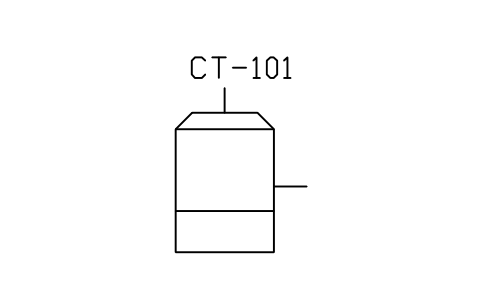

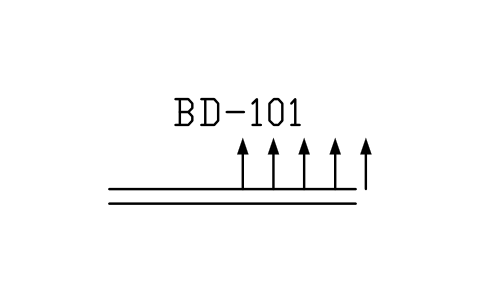

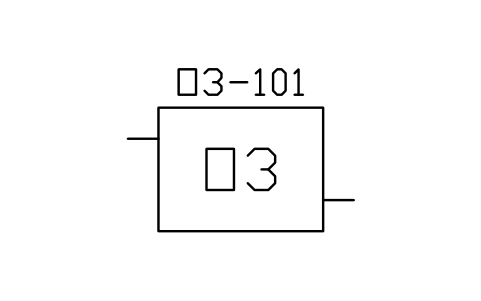

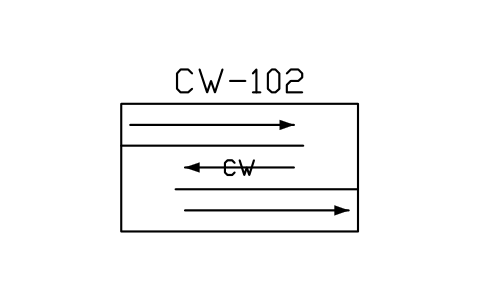

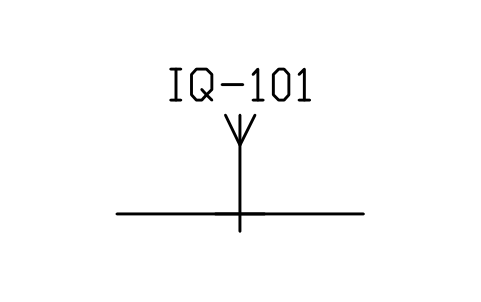

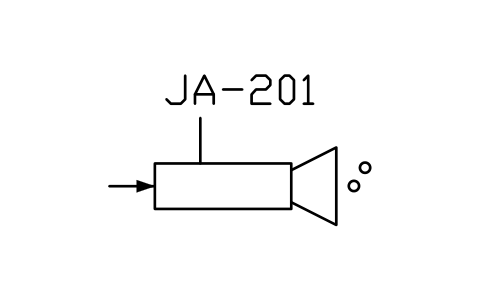

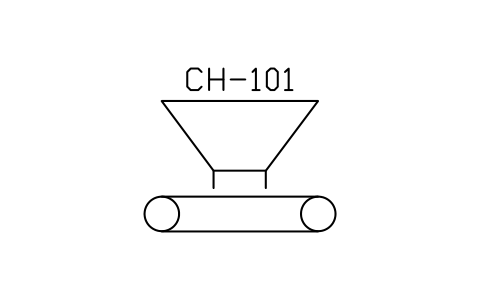

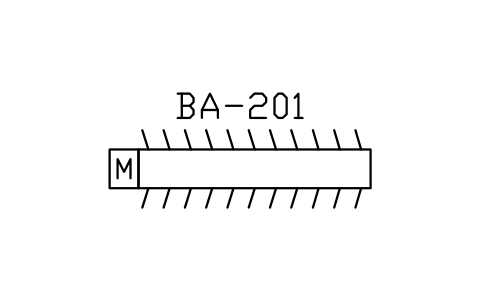

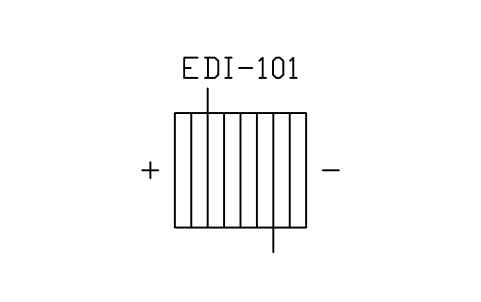

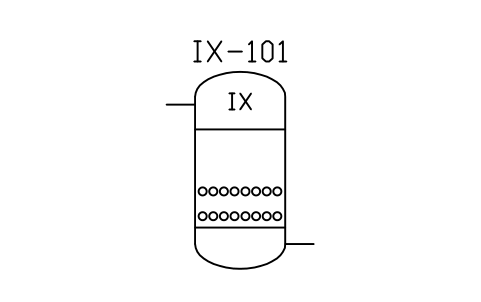

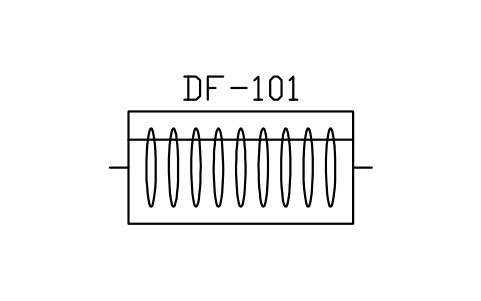

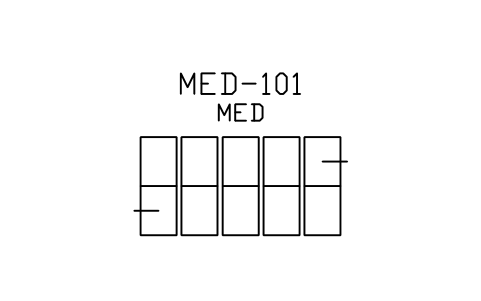

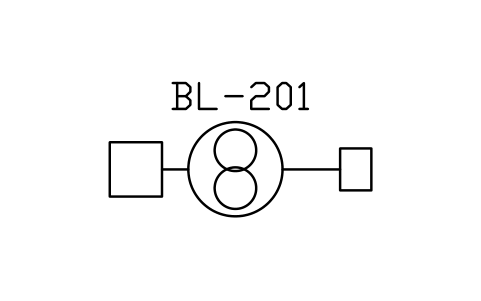

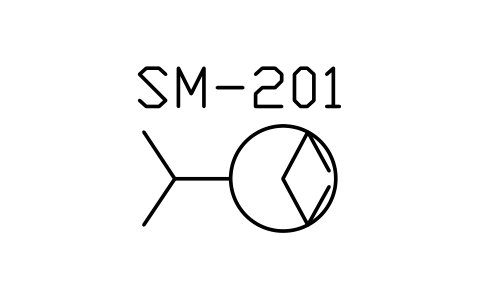

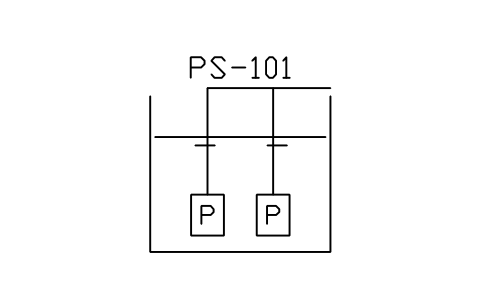

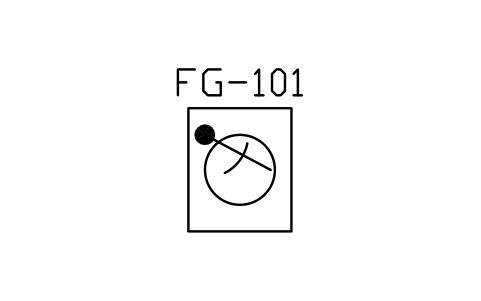

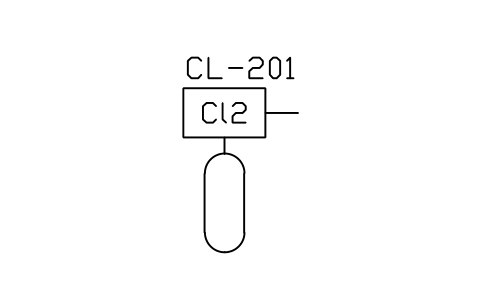

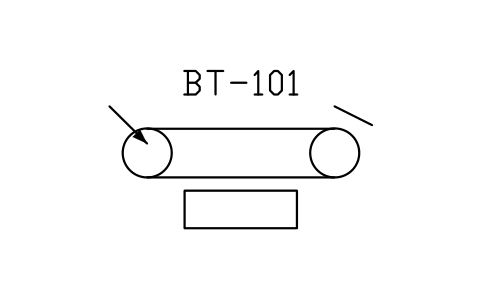

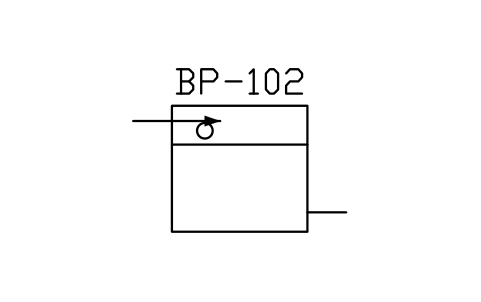

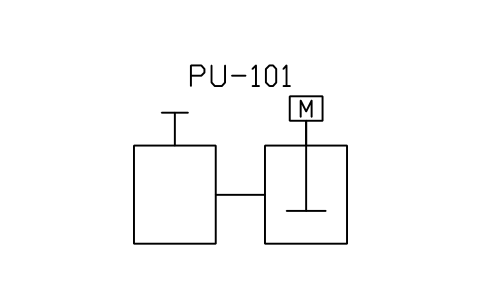

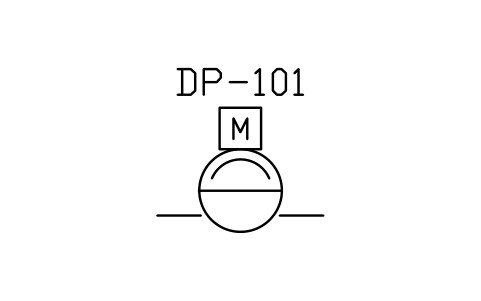

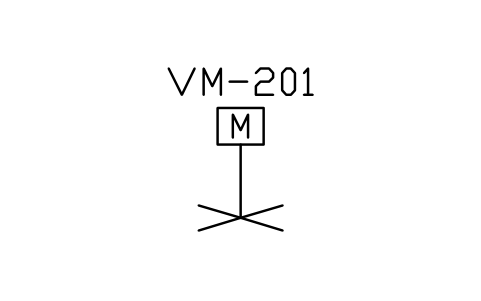

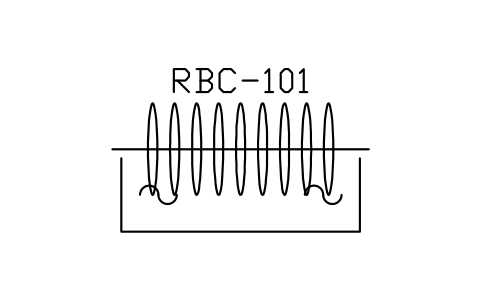

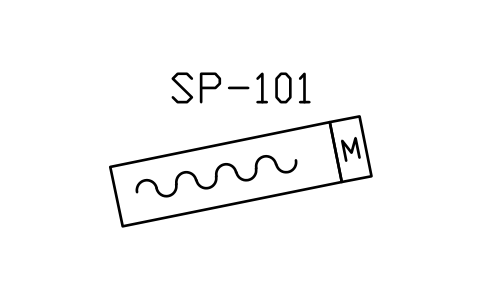

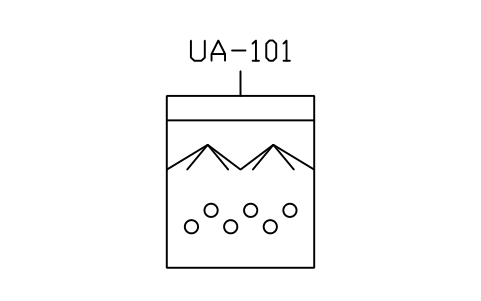

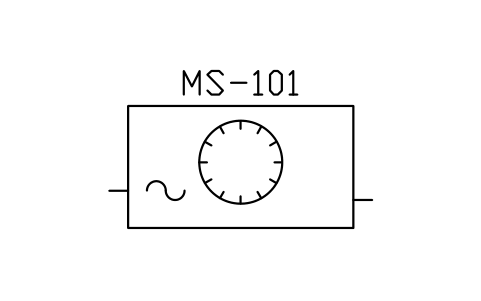

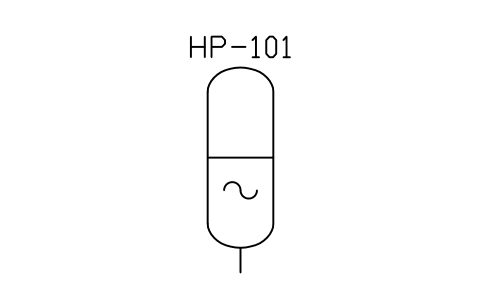

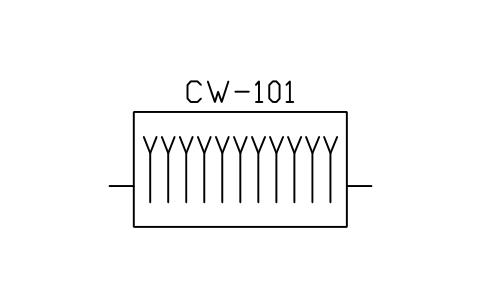

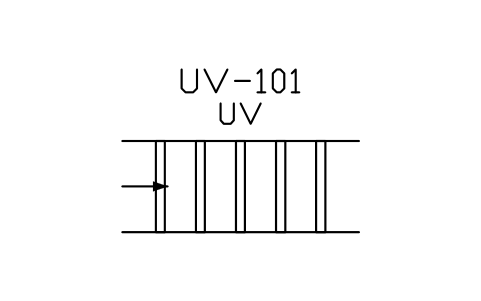

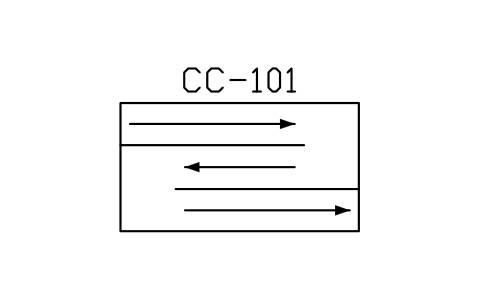

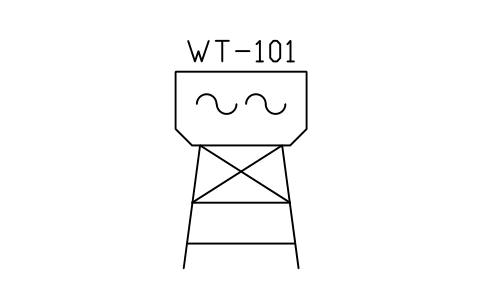

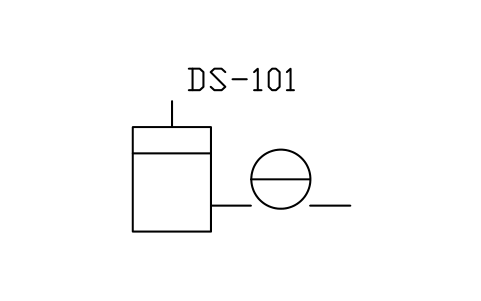

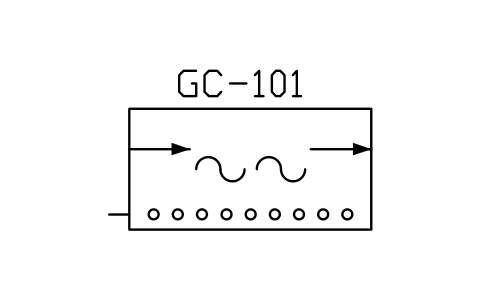

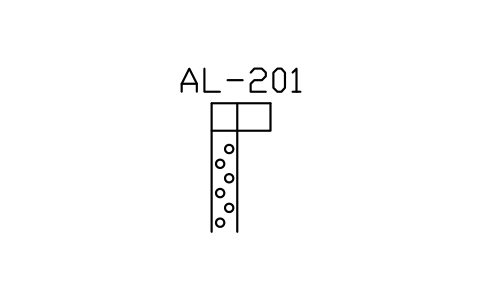

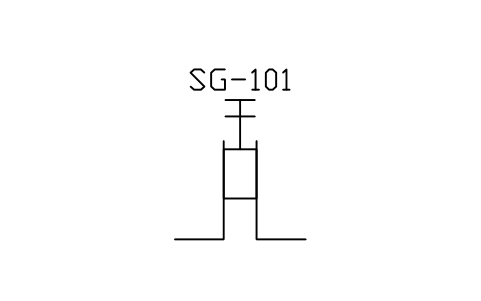

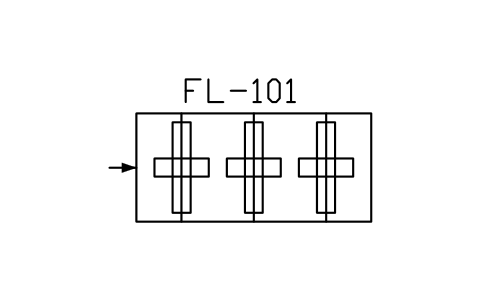

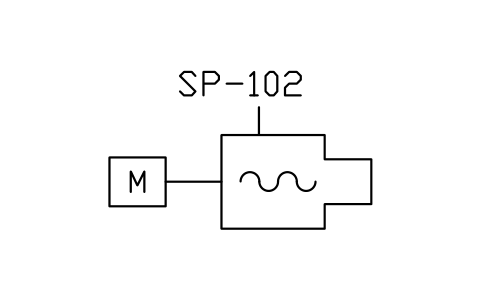

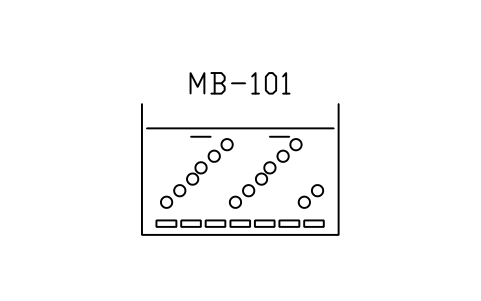

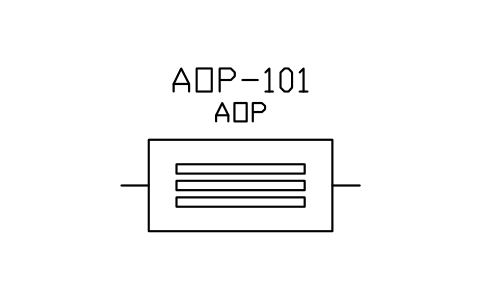

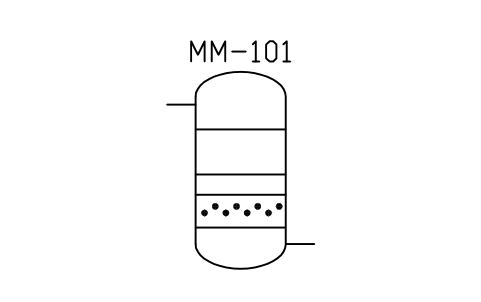

Simboli AutoCAD gratuiti per il trattamento di acque e reflui (DWG): sedimentatori, aerazione, filtri, membrane

Sulle convenzioni

Per i disegni degli impianti di trattamento non esiste un unico insieme di simboli normalizzato: i progettisti usano le sagome in pianta e in sezione consuete nel settore, e i dettagli differiscono secondo il paese e l'azienda. I simboli degli strumenti seguono lo stile abituale con cerchio e lettere, come nella ISA 5.1.

I blocchi sono disegni nostri, non copie di una norma, e la libreria non è certificata. Controllali rispetto alla legenda del tuo progetto o della tua azienda e modifica un blocco se il tuo riferimento è diverso.

Domande frequenti

I simboli sono in pianta o in sezione?

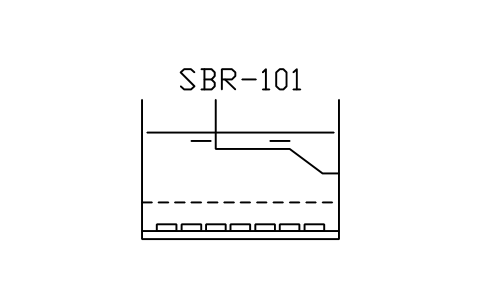

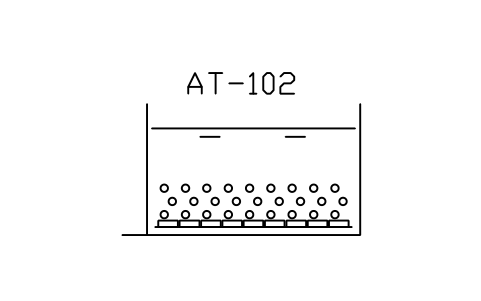

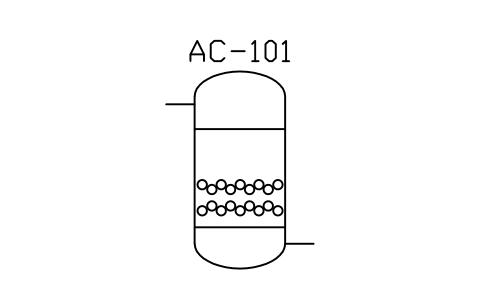

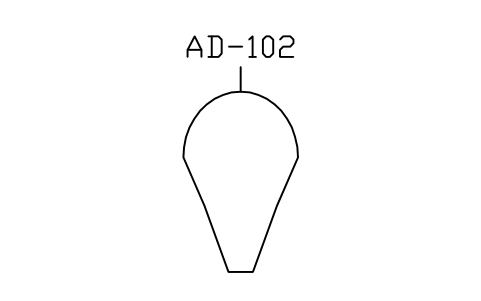

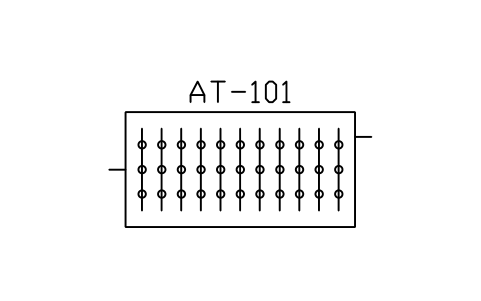

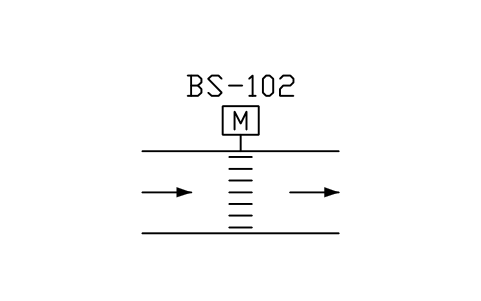

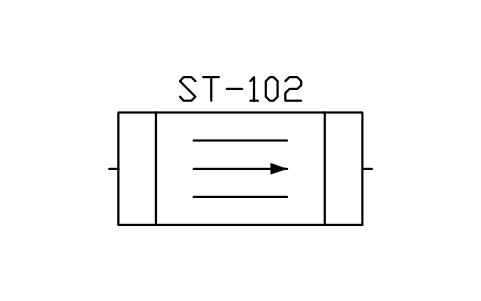

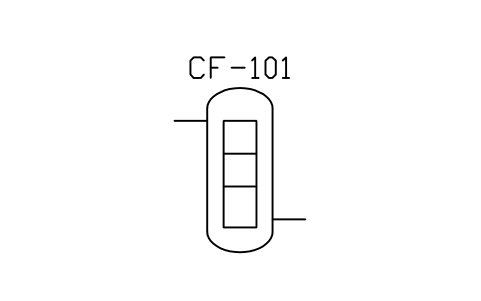

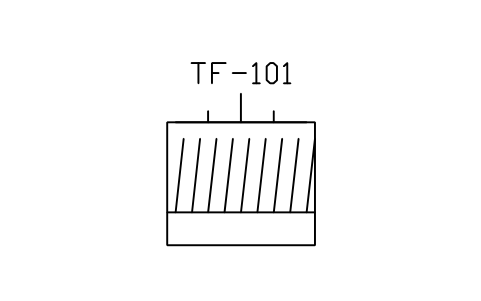

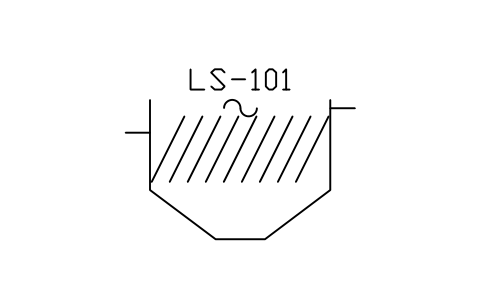

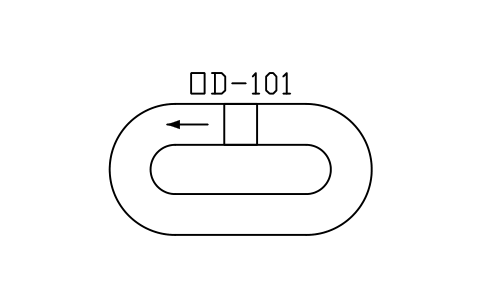

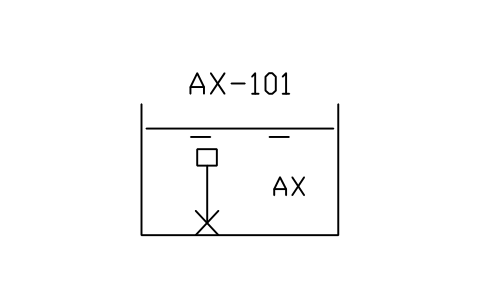

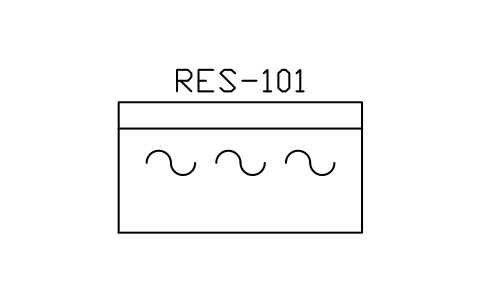

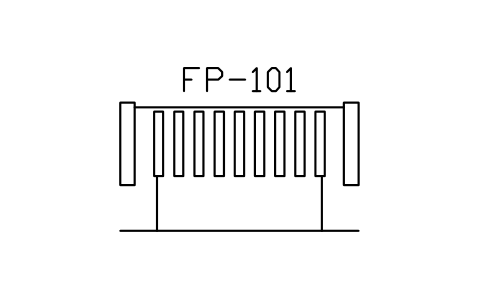

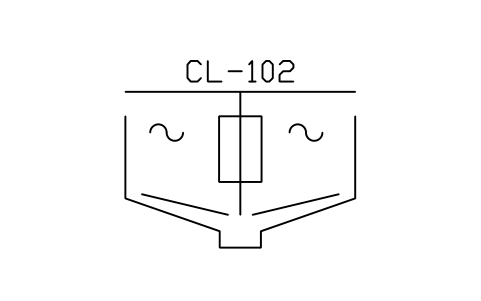

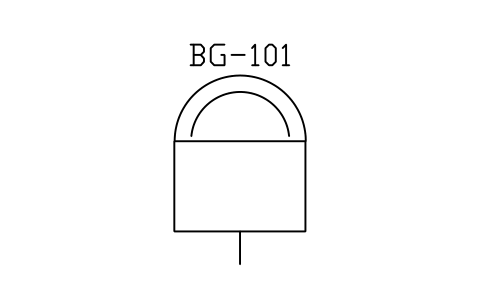

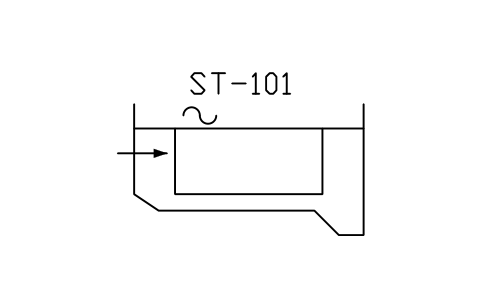

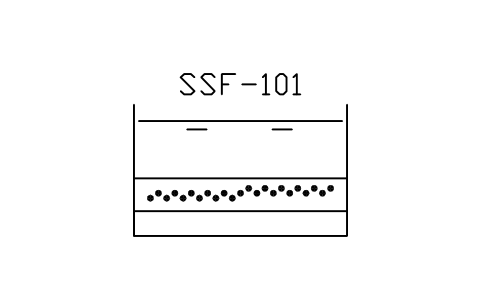

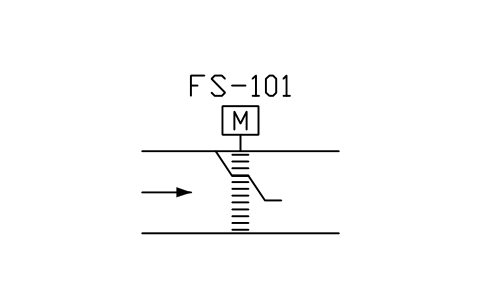

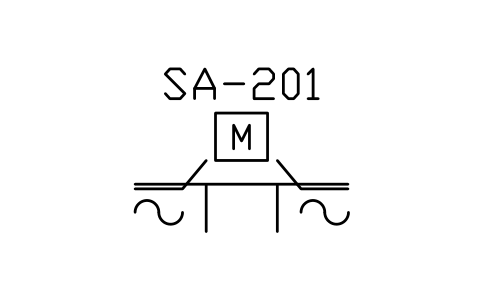

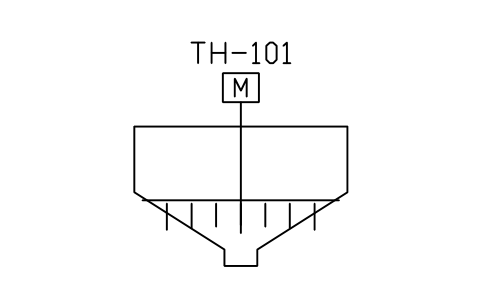

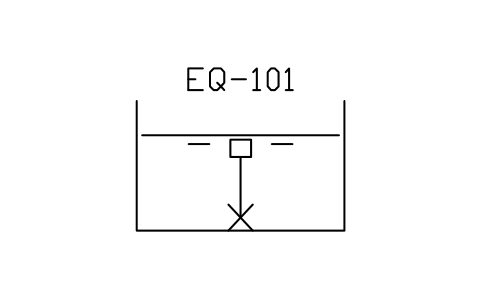

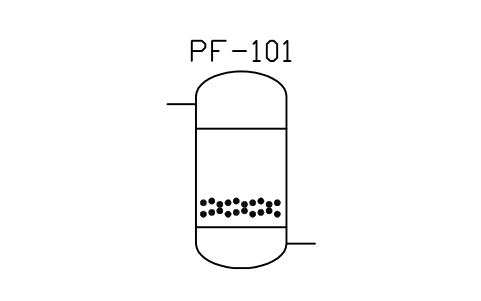

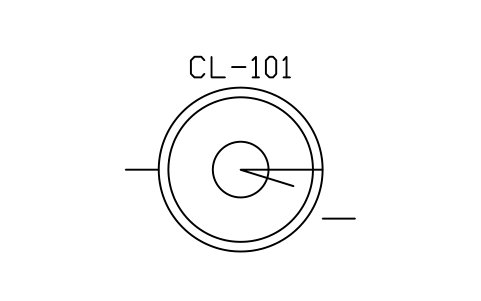

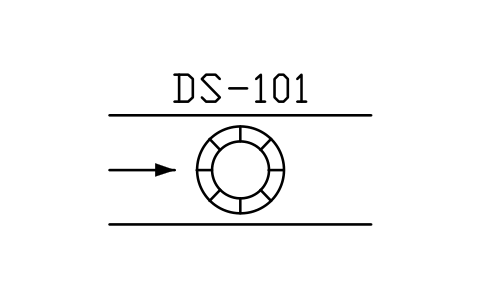

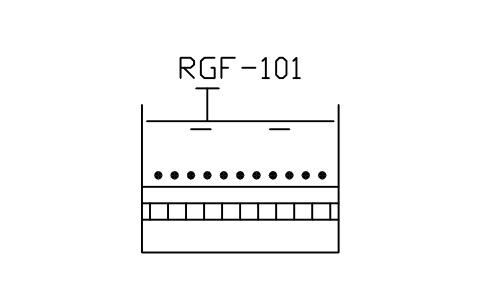

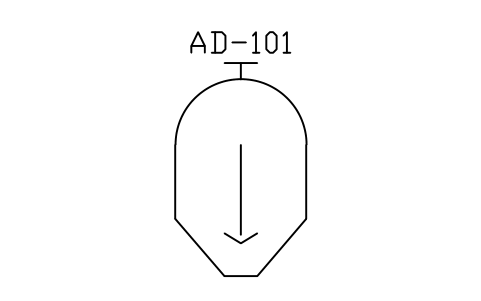

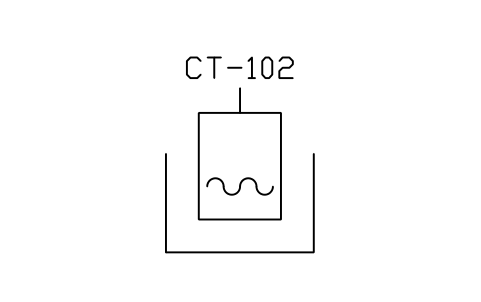

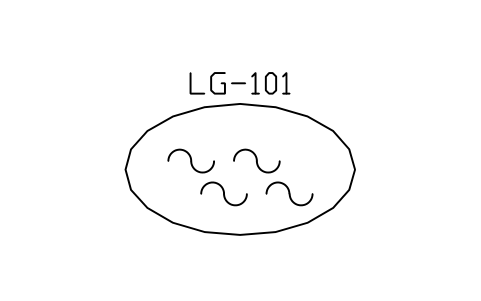

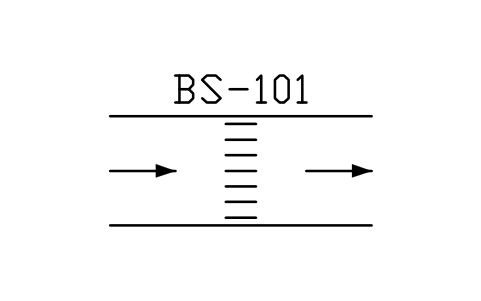

Entrambi. Canali, griglie, canali di misura e bacini sono disegnati in pianta, mentre vasche con livello dell'acqua, filtri, sedimentatori e digestori sono in sezione, perché di solito si rappresentano così. Dove conta, il nome indica la vista (per esempio Vasca di aerazione, pianta e Vasca di aerazione, sezione).

Posso usare i blocchi per un profilo idraulico?

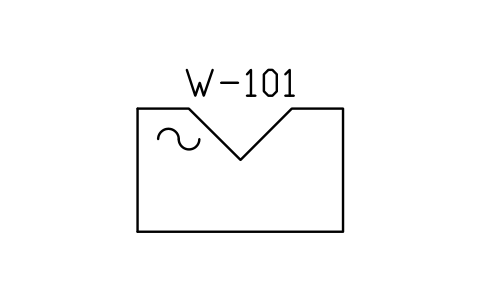

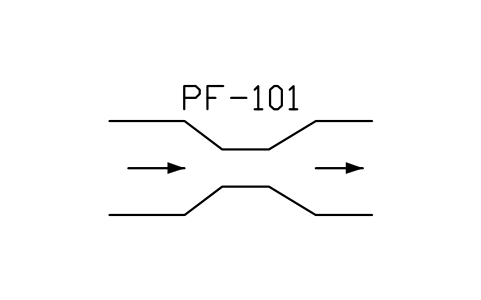

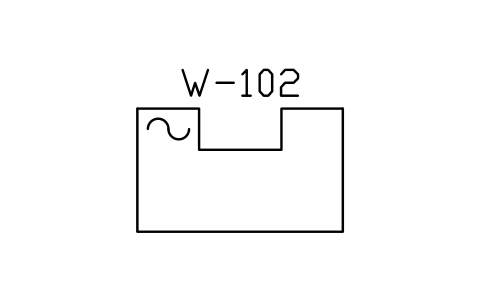

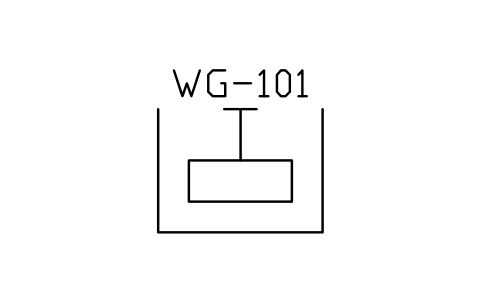

Sì. Le sezioni di stramazzi, canali di misura, vasche e filtri vanno bene per un profilo idraulico, con il livello dell'acqua indicato dalla linea ondulata. Compila gli attributi di dimensioni e portata di progetto ed esporta l'elenco con BlockSync.

Posso usare i simboli in progetti commerciali?

Sì. Sono liberi da usare e modificare nei tuoi progetti, anche commerciali. Sono forniti così come sono, senza garanzia.

Sono inclusi strumenti e analizzatori?

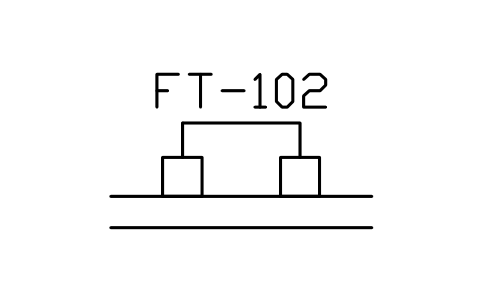

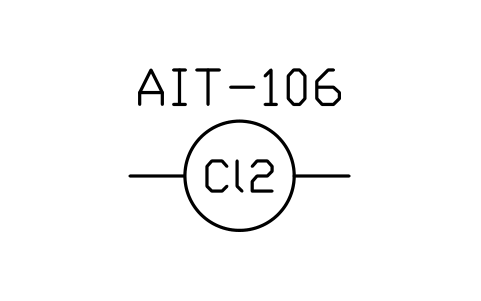

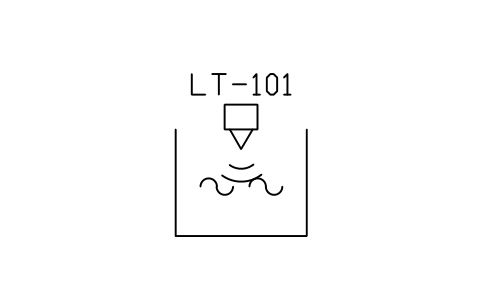

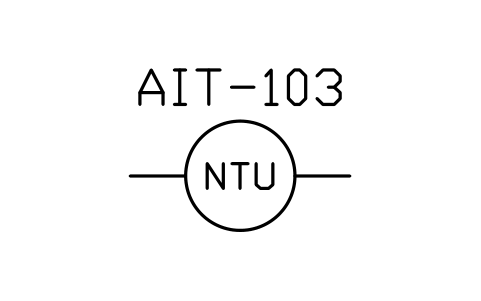

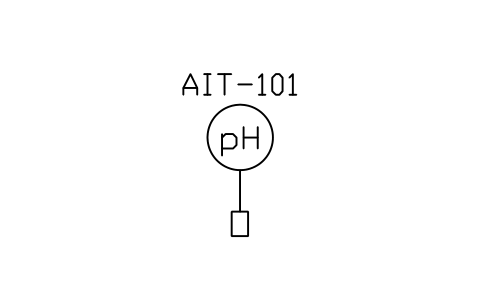

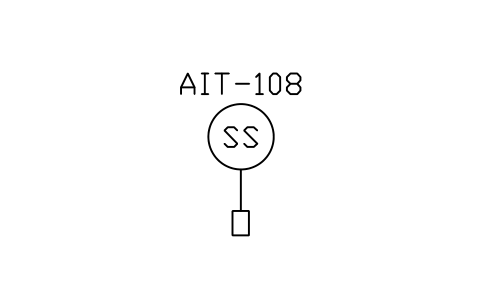

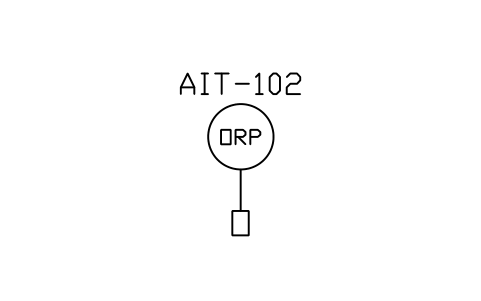

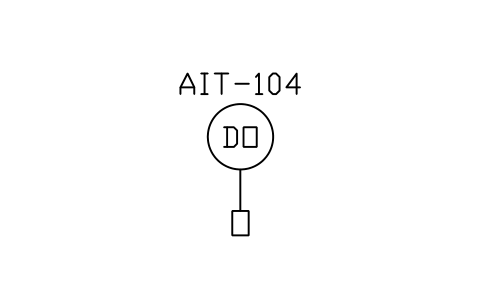

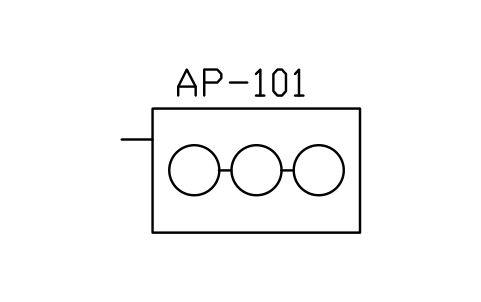

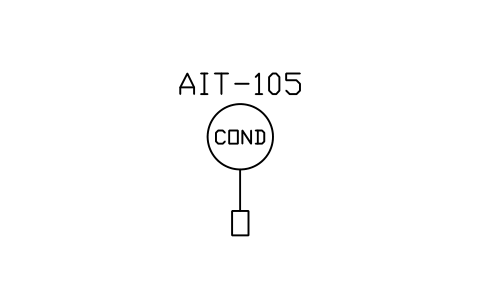

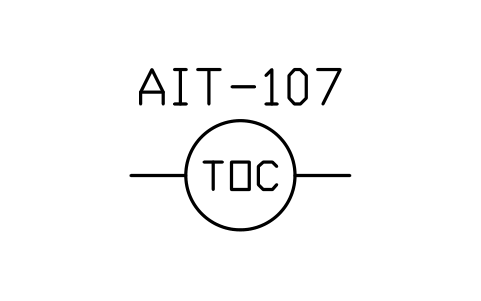

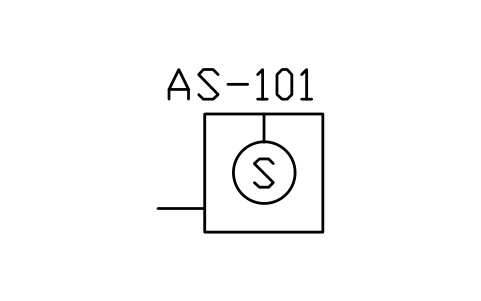

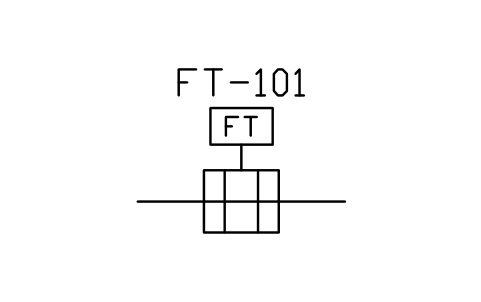

Sì: analizzatori di pH, potenziale redox, torbidità, ossigeno disciolto, conducibilità, cloro residuo, TOC e solidi sospesi, un campionatore automatico, misuratori di portata elettromagnetici e a ultrasuoni e un sensore di livello a ultrasuoni. I simboli di strumentazione generali sono nella libreria ISA 5.1.

Posso cambiare un simbolo o aggiungere attributi?

Sì. Apri il DWG, modifica un blocco con BEDIT per cambiarlo o aggiungere attributi e salva. Per aggiornare i disegni che contengono già il blocco, esegui ATTSYNC o sostituisci il blocco. Fai prima un backup: i valori degli attributi possono andare persi se ATTSYNC è usato senza cautela.
