무료 AutoCAD 전화·선택기·음향 기호 라이브러리(DWG), IEC 60617-9 스타일

IEC 60617-9 소개

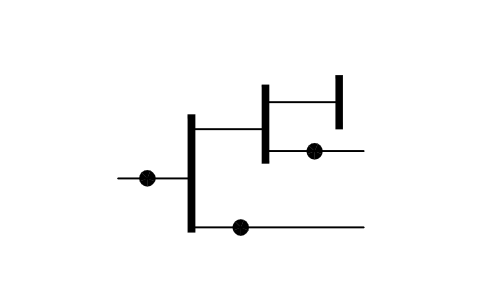

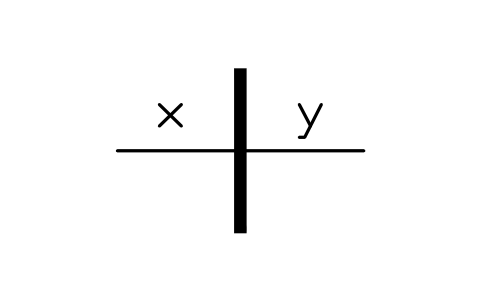

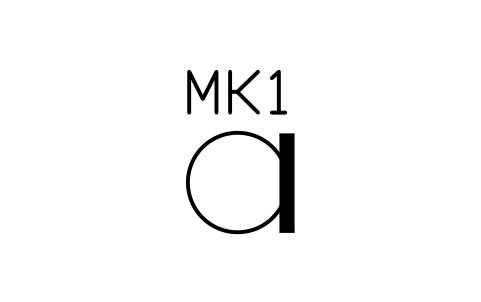

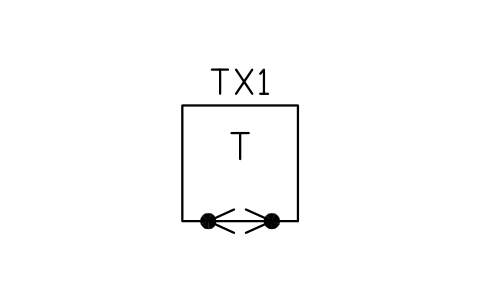

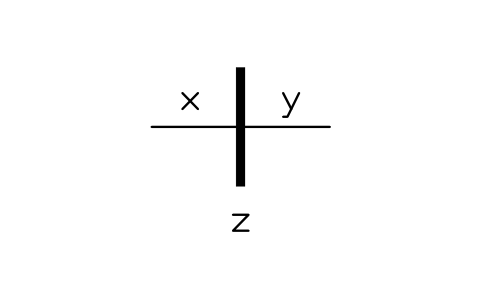

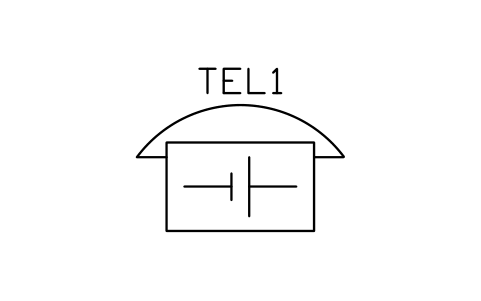

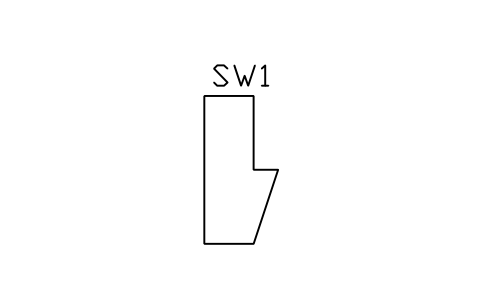

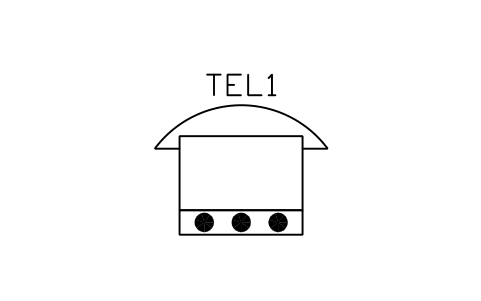

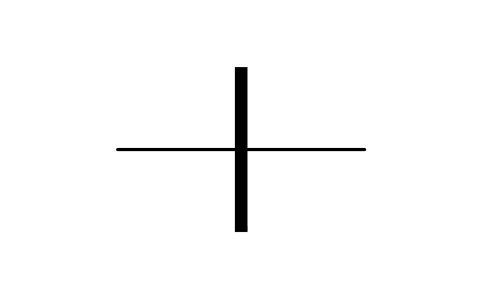

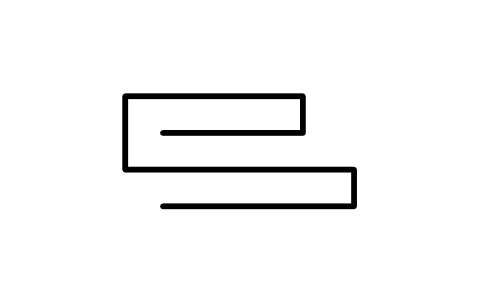

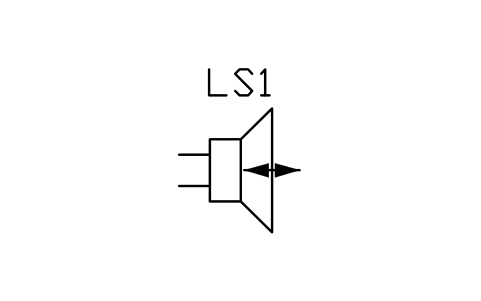

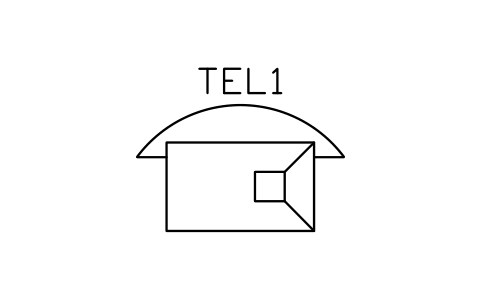

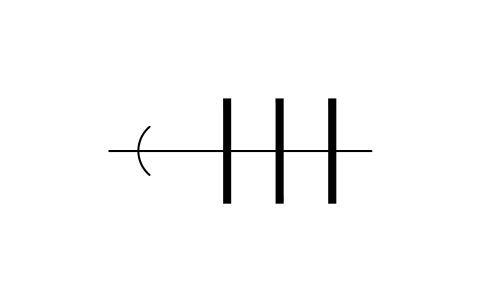

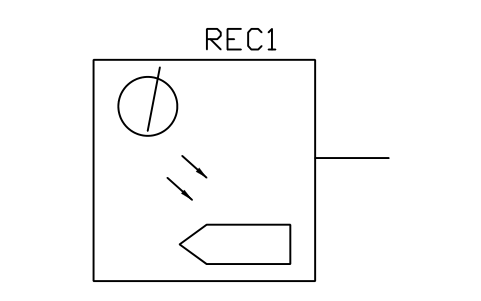

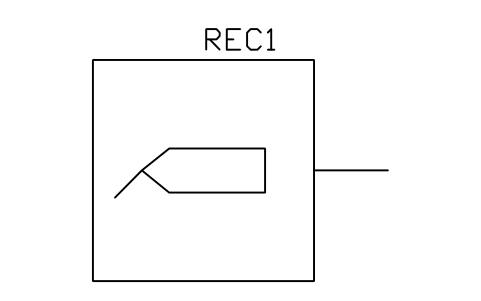

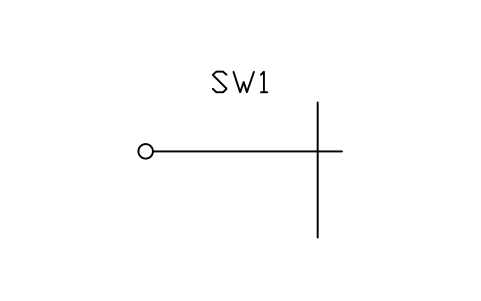

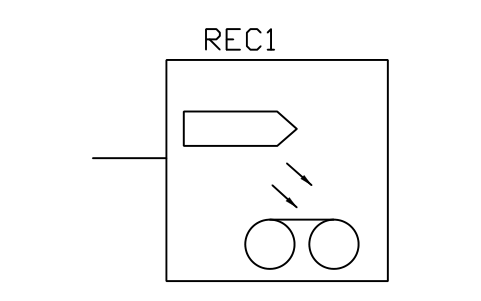

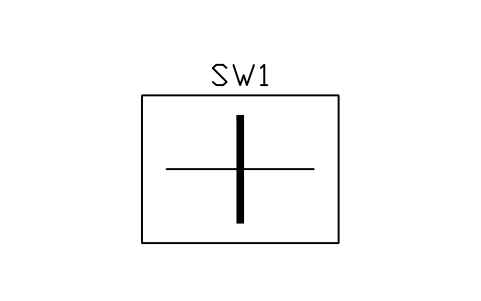

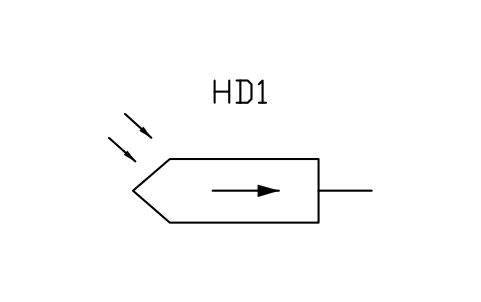

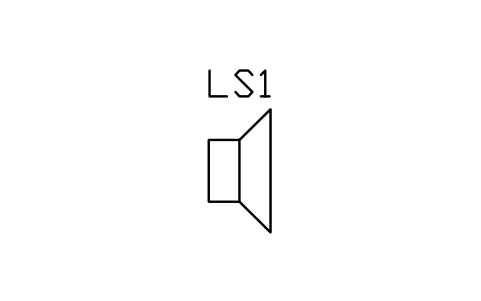

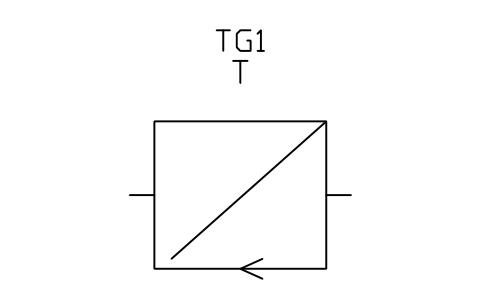

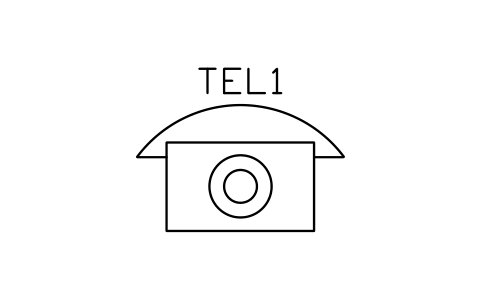

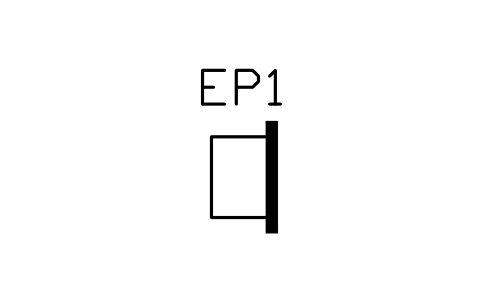

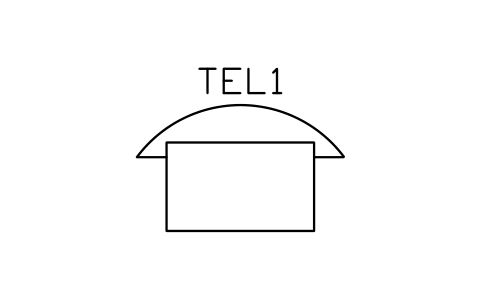

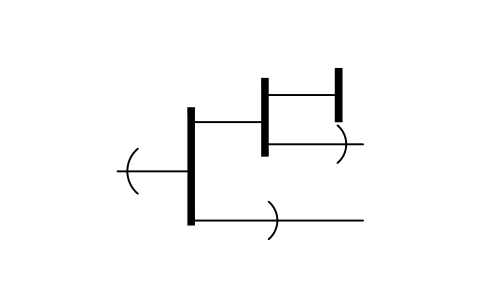

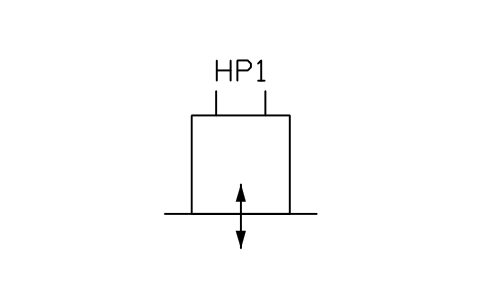

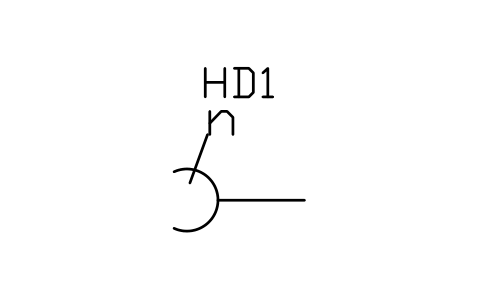

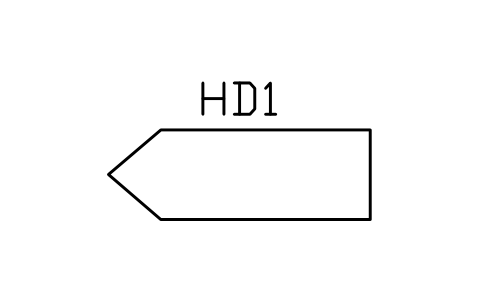

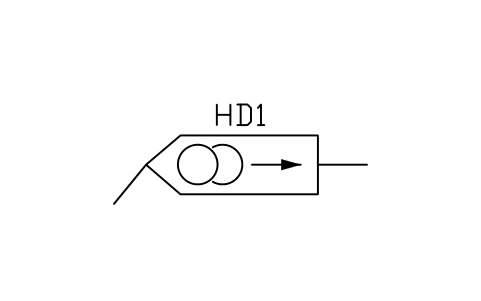

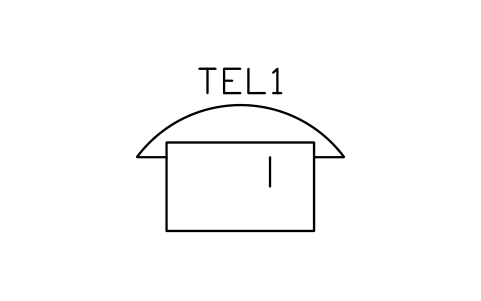

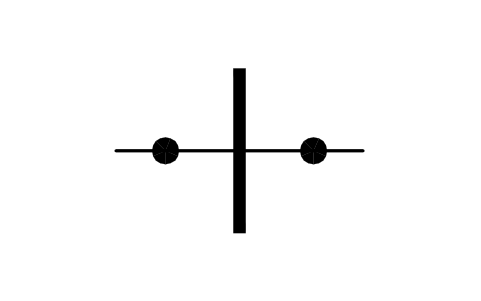

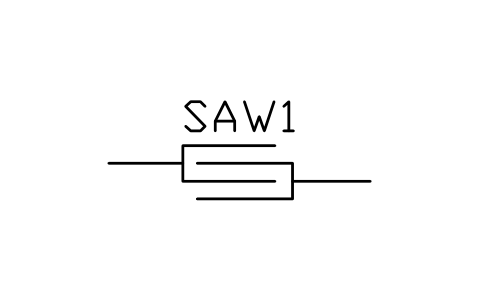

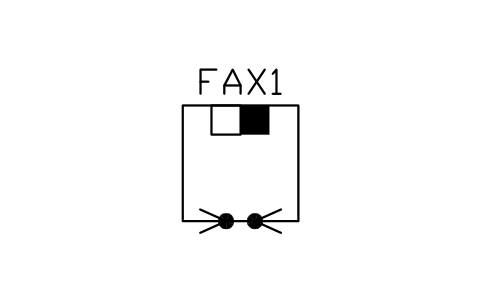

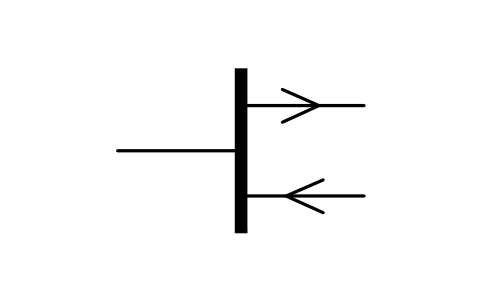

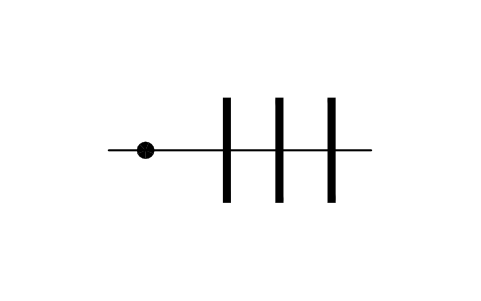

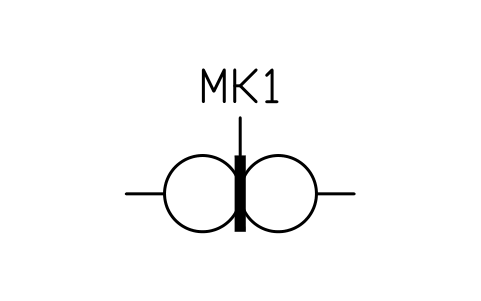

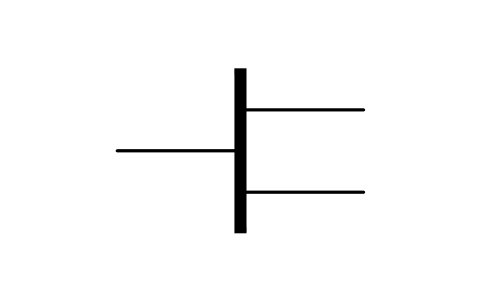

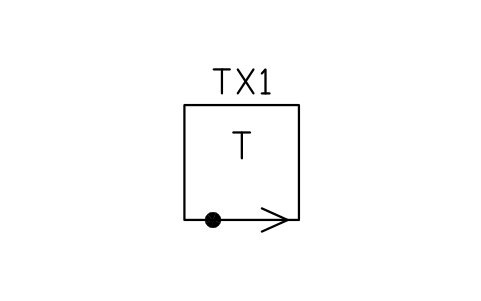

IEC 60617은 도면용 그림 기호의 국제 표준입니다. 제9부는 전기통신 중 교환 및 주변 장치를 다루며, 교환국, 전화기, 전신 장치, 음향·녹음 장비의 기호가 들어 있습니다. 이 라이브러리는 그 부의 그림을 따릅니다.

이 기호들은 표준의 그림을 참고해 직접 그린 것으로, 표준을 복사한 것이 아니며 표준 적합 인증도 받지 않았습니다. 사용하기 전에 표준, 사내 표준, 고객의 범례와 비교해 확인하세요.

자주 묻는 질문

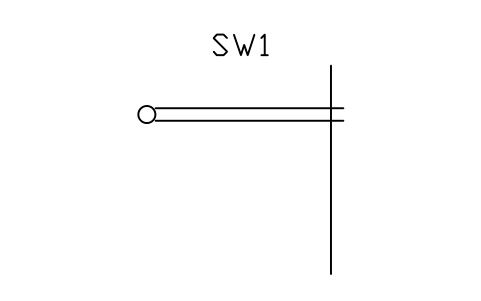

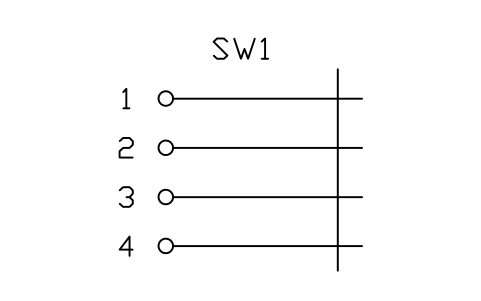

선택기는 어떻게 그리나요?

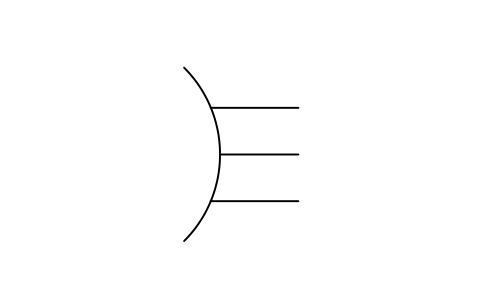

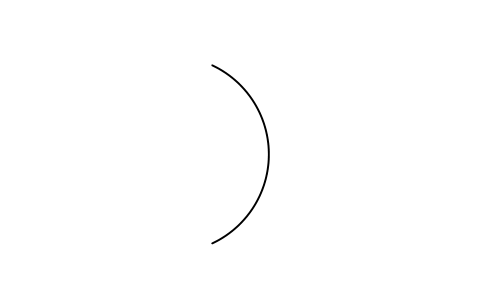

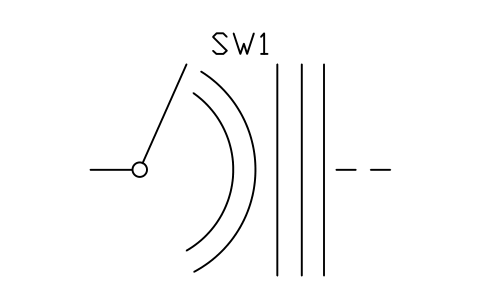

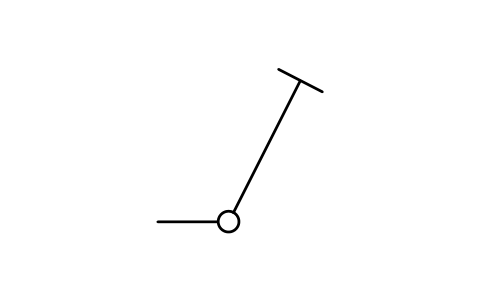

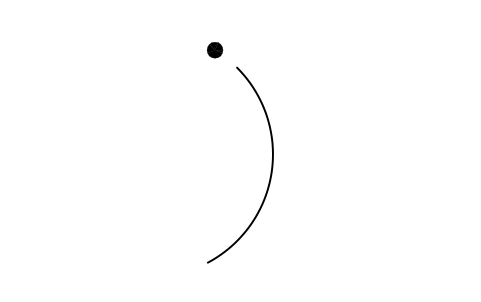

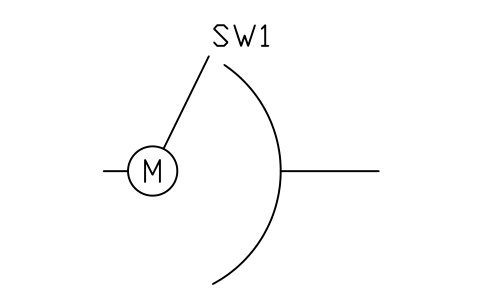

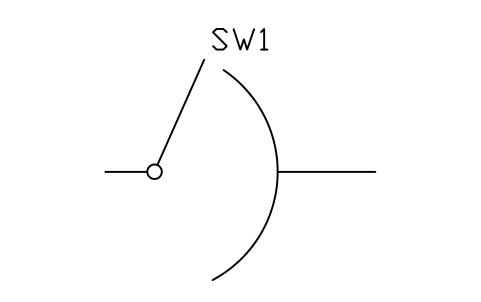

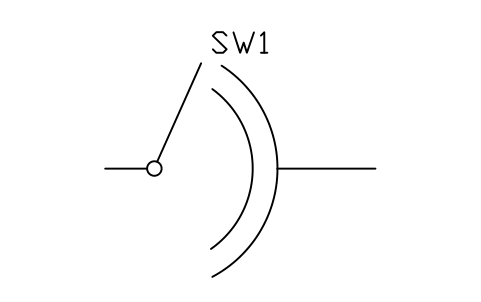

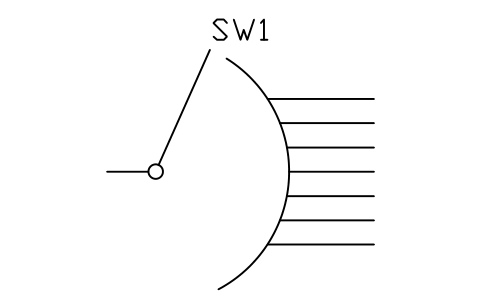

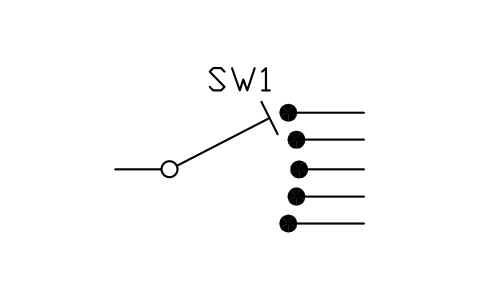

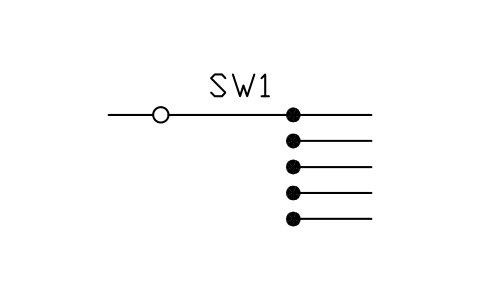

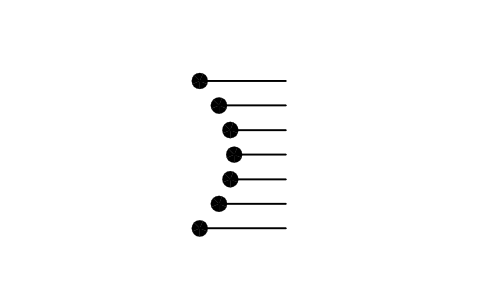

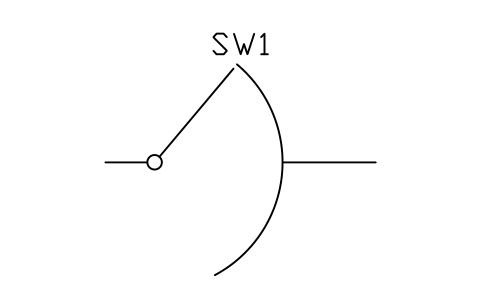

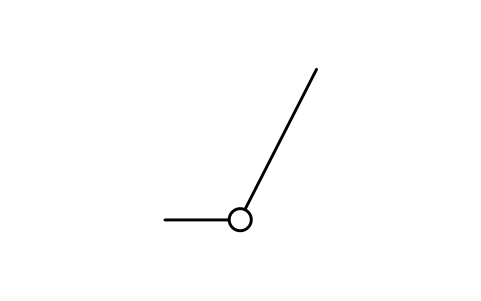

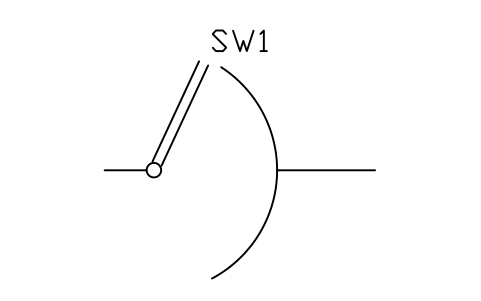

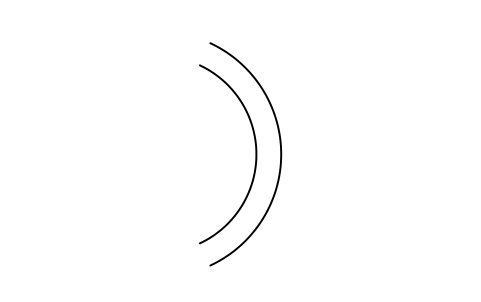

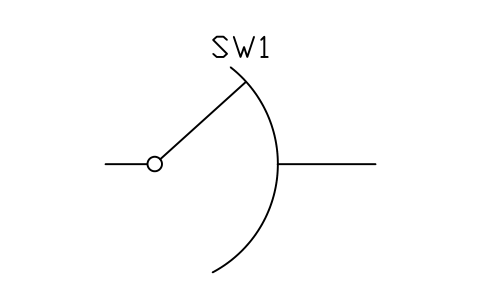

필요한 종류의 블록을 그대로 쓰세요. 예를 들어 “Single-motion, homing”이나 “Two-motion selector, homing”에는 와이퍼, 호, 출력선이 이미 그려져 있습니다. 와이퍼, 호, 뱅크, 레벨은 개별 블록으로도 있어서 여기에 없는 종류도 조립할 수 있습니다.

안테나, 도파관, 변조기는 어디에 있나요?

이들은 전기통신 전송을 다루는 표준 제10부에 속하며 이 라이브러리에는 없습니다. 여기에는 교환, 전화, 음향 기호가 들어 있습니다.

상업 프로젝트에 써도 되나요?

네. 상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. 있는 그대로 제공되며 보증은 없습니다.

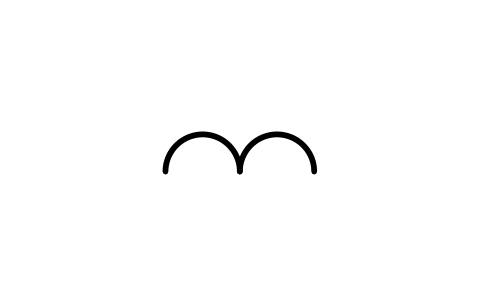

표시 기호에 참조 번호가 없는 이유는?

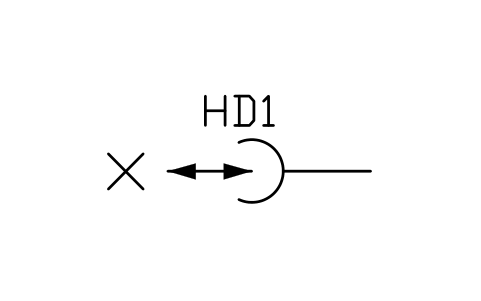

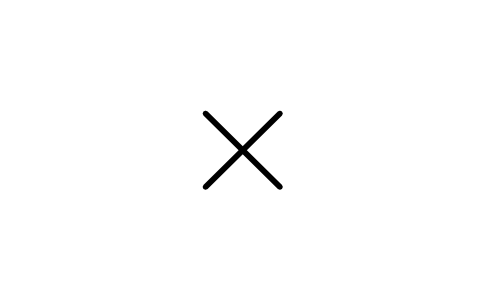

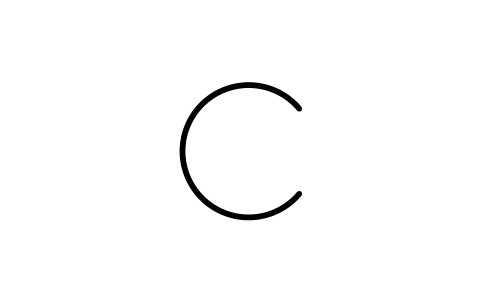

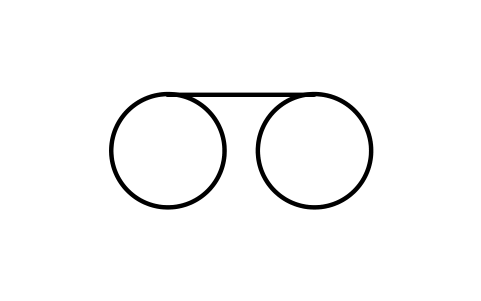

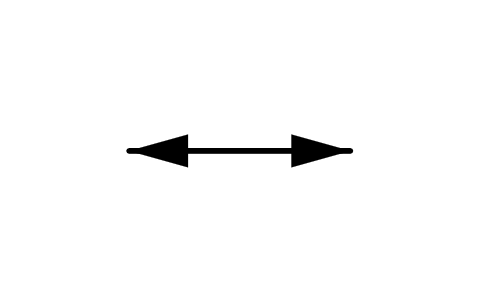

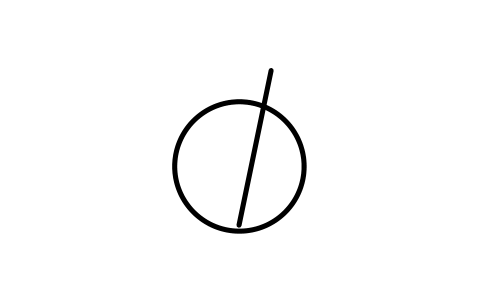

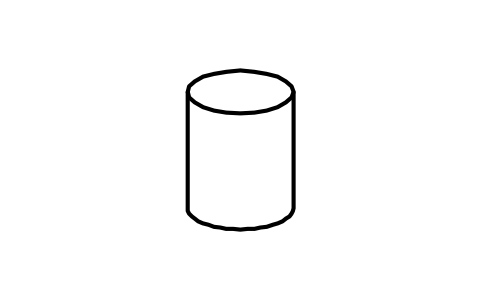

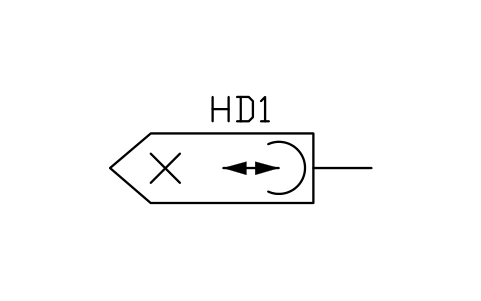

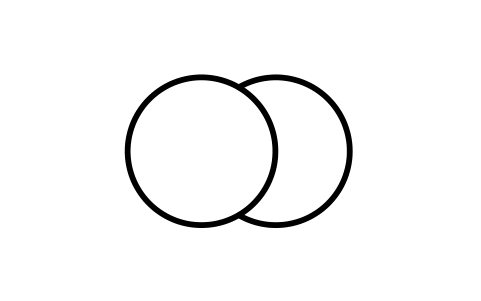

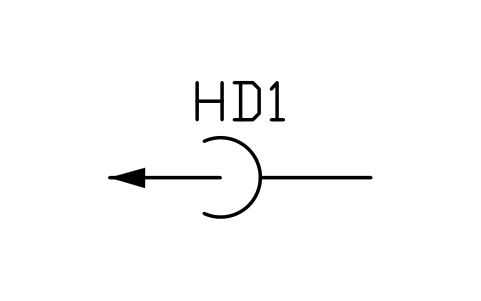

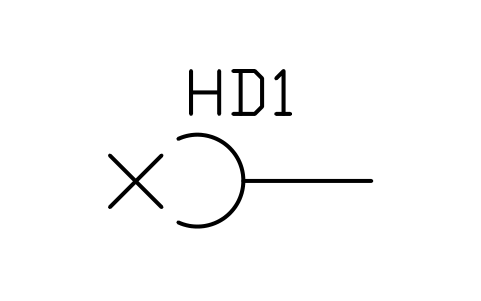

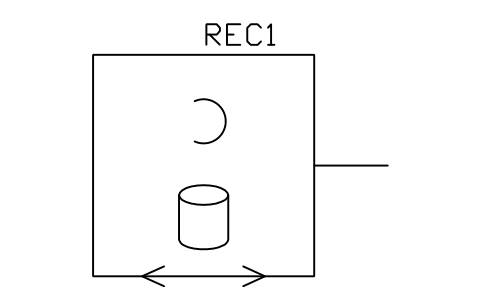

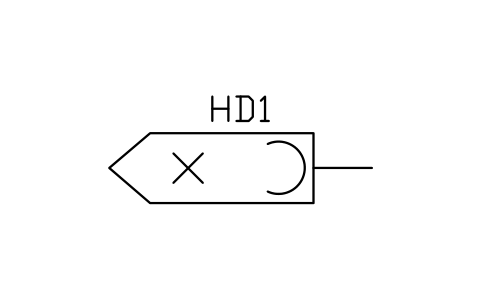

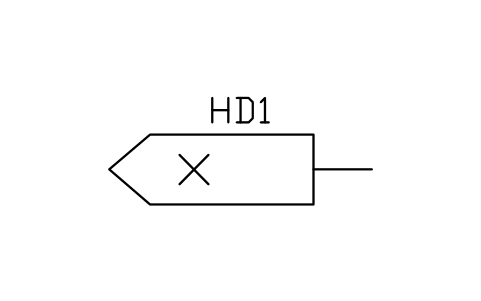

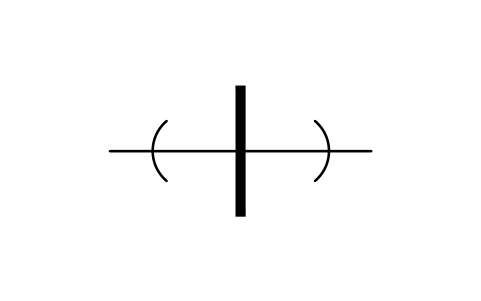

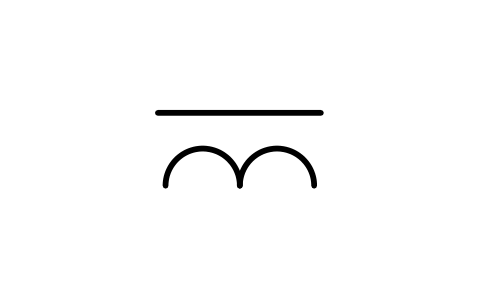

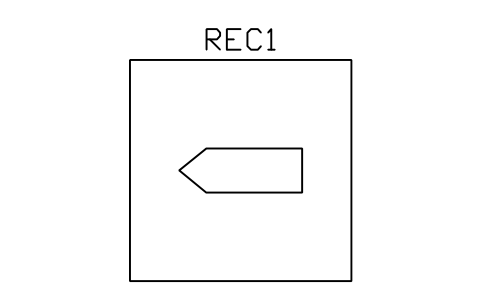

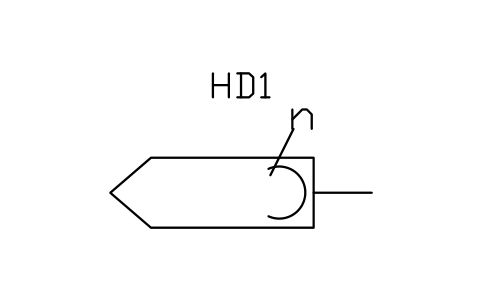

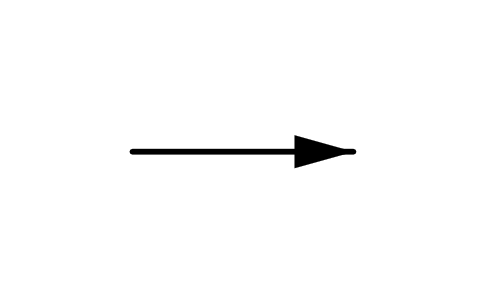

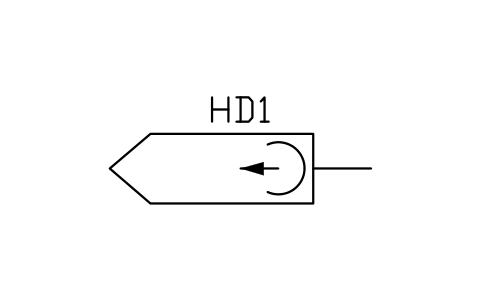

녹음, 소거, 테이프, 드럼 같은 표시는 장치가 아니라 녹음기, 헤드, 교환단 기호 안에 넣는 표지입니다. 비고 필드만 있어서 조합해도 도면에 불필요한 속성이 늘지 않습니다.

심볼을 바꾸거나 속성을 추가할 수 있나요?

네. DWG를 열고 BEDIT로 블록을 편집해 수정하거나 속성을 추가한 뒤 저장합니다. 이미 그 블록이 들어 있는 도면을 갱신하려면 ATTSYNC를 실행하거나 블록을 바꿉니다. 먼저 백업하세요. ATTSYNC를 부주의하게 쓰면 속성 값이 사라질 수 있습니다.

AutoCAD에서 쓸 수 있는 완성된 심볼 세트는 어디서 구하나요?

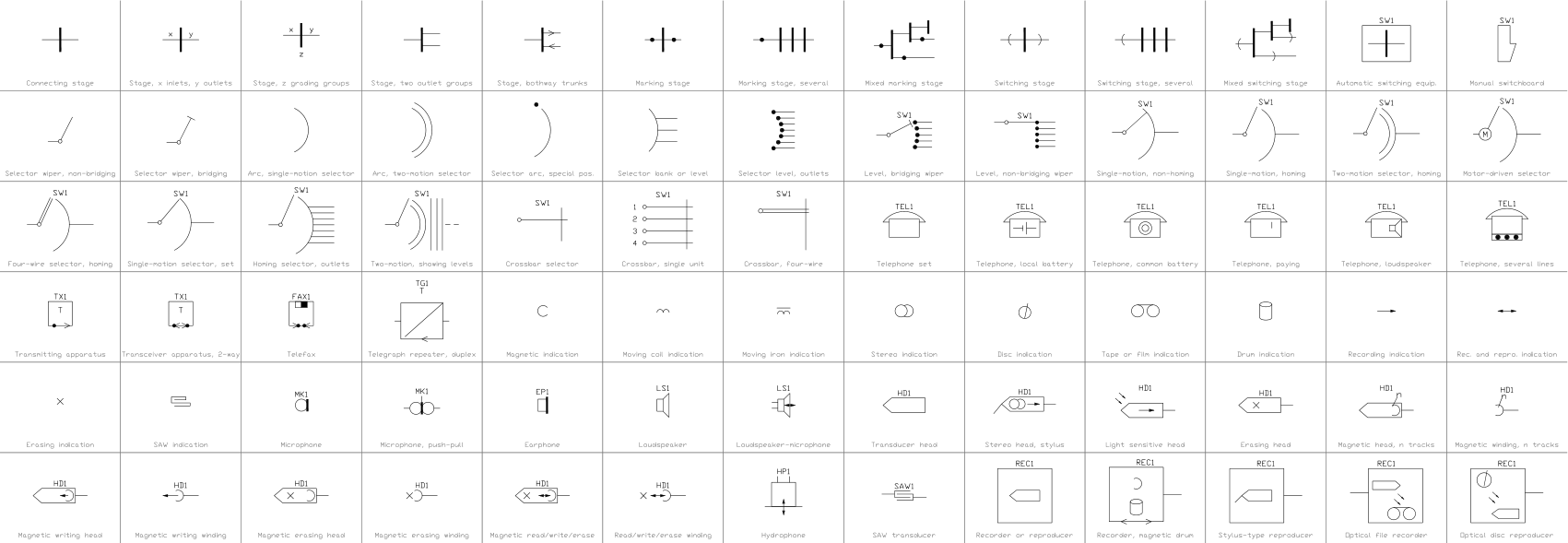

AutoCAD에는 샘플 블록이 조금만 들어 있어서, 갖춰진 심볼 세트는 라이브러리에서 받아야 합니다. 이 페이지의 ZIP을 내려받아 DWG를 열면 모든 심볼이 블록으로 들어 있습니다. INSERT 명령(블록 팔레트의 라이브러리 탭에서 이 DWG 선택)으로 삽입하거나 디자인센터(ADCENTER)에서 끌어다 놓으세요. 심볼 하나만 따로 내려받을 수도 있습니다.
