噴淋平面圖：帶泵房、噴淋管網、火災探測和建築裝置樣板的樣圖 DWG

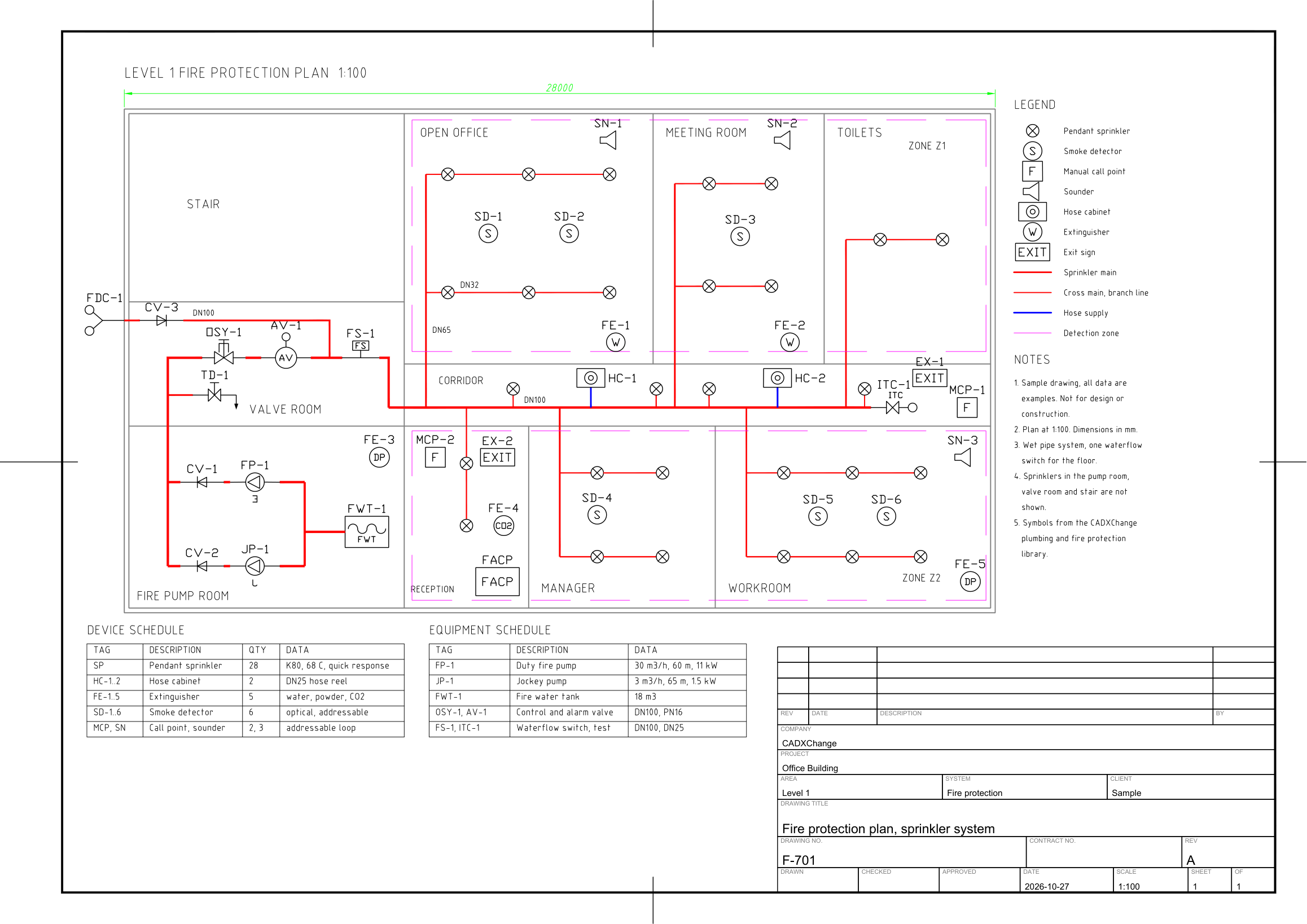

一棟小型辦公樓的完整樓層平面圖，比例 1:100。消防泵房裡有水箱、主泵和穩壓泵，各帶一個止回閥；出水總管升到閥室，閥室裡畫出了控制閥、報警閥、水流指示器、放空閥和水泵接合器。走廊幹管向各處的支管和配水管供水，開敞辦公區、會議室、衛生間、接待、經理室、工作間和走廊一共 28 個下垂型噴頭，幹管末端設末端試水裝置。圖上還有消火栓箱、滅火器、感煙探測器、手動報警按鈕、聲光警報器、安全出口標誌、報警控制器和兩個探測分割槽，附裝置表、器材表、說明和填好的標題欄。每個符號都是填好屬性（編號、規格、引數）的塊。
可免費用於自己的專案並自由修改，包括商業專案。ZIP 內含樣圖、樣板、列印樣式表和說明檔案，無需安裝任何外掛。圖中資料均為虛構，不能用於設計或施工。按現狀提供，不附帶任何保證。 符號庫使用條款(CXL-1.0)
本樣圖用到的資源
圖中的符號都是我們自己符號庫裡的塊，屬性已經填好；圖框和標題欄來自我們的 ISO A3 標題欄模板。下載它們，就能畫出你自己的圖。
ZIP 裡有什麼
- Fire-Sprinkler-Plan-Sample.dwg

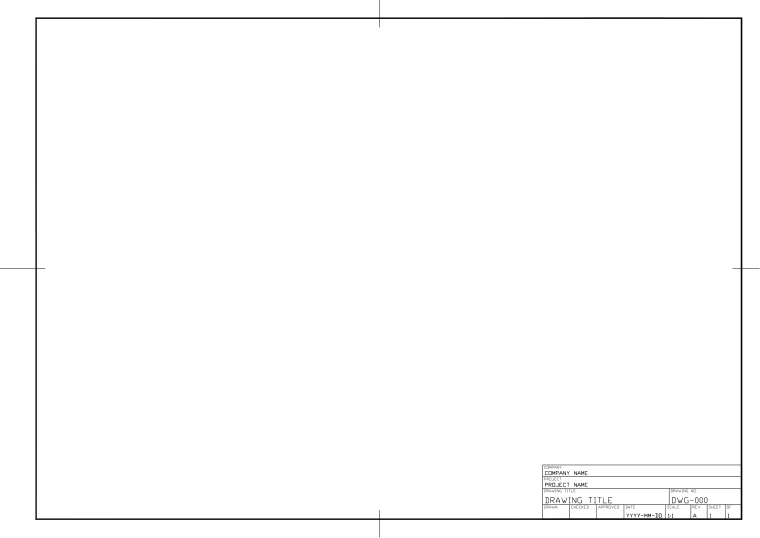

樣圖（DWG，AutoCAD 2018 格式） - BuildingServices-Fire-Template-ISO-A3.dwt
畫這張圖所用的樣板（DWT） - CADXChange-Monochrome.ctb
列印樣式表（CTB），所有顏色都列印成黑色 - README.txt
說明檔案：圖層清單和使用方法
樣板
消防樣板有 10 個圖層，已設好顏色、線寬和線型（建築底圖、噴淋幹管、配水管和支管、消火栓供水、探測分割槽、符號、標註、文字、說明和尺寸），還有文字樣式 ISO-2.5 到 ISO-5、標註樣式 ISO-25，以及帶標題欄和修訂表的 ISO A3 佈局。圖層名只是常見的叫法，不是標準，請按你們公司的規則改名。
已定義的圖層
樣板裡的每個圖層，含顏色、線寬、線型，以及這張樣圖在該圖層上有多少個物件。樣圖沒用到的圖層也已定義好，供你自己畫圖時使用。
| 圖層 | 顏色 | 線寬 | 線型 | 用途 | 本圖物件數 |
|---|---|---|---|---|---|
| 消防圖層 | |||||
| FIRE-BG-WALL | 8 | 0.35 mm | Continuous | 建築底圖：牆體和隔牆 | 10 |
| FIRE-PIPE-MAIN | 1 | 0.50 mm | Continuous | 噴淋立管和幹管 | 17 |
| FIRE-PIPE-BRANCH | 1 | 0.35 mm | Continuous | 噴淋配水管和支管 | 34 |
| FIRE-PIPE-HYD | 5 | 0.50 mm | Continuous | 消火栓供水管 | 3 |
| FIRE-ZONE | 6 | 0.18 mm | DASHED | 探測分割槽邊界 | 3 |
| SYMBOL | 7 | 0.25 mm | Continuous | 符號（符號庫使用的圖層） | 68 |
| FIRE-TAG | 7 | 0.18 mm | Continuous | 裝置、器材和分割槽標註 | 6 |
| FIRE-TEXT | 7 | 0.18 mm | Continuous | 一般文字、房間名稱、表格 | 78 |
| FIRE-NOTES | 7 | 0.18 mm | Continuous | 說明和圖例 | 25 |
| FIRE-DIM | 3 | 0.18 mm | Continuous | 尺寸 | 1 |
| 圖紙和符號圖層 | |||||
| 0 | 7 | 預設 | Continuous | 預設圖層，保持為空 | 本圖未使用 |
| FRAME | 7 | 預設 | Continuous | 圖框 | 5 |
| TITLEBLOCK | 7 | 預設 | Continuous | 標題欄和修訂表 | 1 |
| VIEWPORT | 8 | 預設 | Continuous | 佈局視口邊框（不列印） | 2 |
| DRAWING-AREA | 8 | 預設 | Continuous | 模型空間繪圖區邊界（不列印） | 2 |
已定義的樣式
樣板裡定義好的文字樣式、標註樣式和線型，新建圖紙時不用再自己設定。
| 型別 | 名稱 | 設定 |
|---|---|---|
| 文字樣式 | ISO | isocp.shx, 15°，高度可變 |
| 文字樣式 | ISO-2.5 | isocp.shx, 15°，高 2.5 mm |
| 文字樣式 | ISO-3.5 | isocp.shx, 15°，高 3.5 mm |
| 文字樣式 | ISO-5 | isocp.shx, 15°，高 5 mm |
| 文字樣式 | TB-en | Arial，標題欄使用 |
| 標註樣式 | ISO-25 | 文字 2.5 mm，箭頭 2.5 mm，尺寸界線超出尺寸線 1.25 mm、距物件 0.625 mm，尺寸線間距 3.75 mm，0 位小數 |
| 線型 | Continuous | 實線 |
| 線型 | DASHED | 虛線 |
| 線型 | DASHDOT | 點劃線 |
| 線型 | CENTER | 中心線 |
| 線型 | PHANTOM | 雙點劃線 |
| 線型 | HIDDEN | 隱藏線 |
圖紙和繪圖設定
圖紙是怎麼設定的，讓你自己的圖紙也能按同樣的方式列印。
- 圖幅
- ISO A3 橫向，420 × 297 mm。
- 佈局
- 一個名為 ISO-A3 的佈局，在無邊距的 A3 紙張上按 1:1 列印，所以圖紙沒有印表機頁邊距。
- 圖框
- 左邊（裝訂邊）留 20 mm，其他三邊留 10 mm；框內繪圖區為 390 × 277 mm。
- 模型空間
- 單位是毫米。繪圖區按 1:1 顯示，圖中的 1 mm 就是紙上的 1 mm。
- 標題欄
- 位於右下角，160 × 79 mm，上面是四行修訂表，下面是公司、專案、圖名和審批欄位。
- 文字大小
- 標註和說明 2.5 mm，標題 3.5 mm 和 5 mm。
- 線型比例
- 1，虛線的長短按 1:1 列印來定。
- 列印樣式
- 未設定。需要黑白列印時，在頁面設定裡選 ZIP 裡的 CTB。
標題欄欄位
標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。
| 屬性 | 圖紙上的欄位 | 本樣圖中的值 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Office Building |
| AREA | AREA | Level 1 |
| SYSTEM | SYSTEM | Fire protection |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Fire protection plan, sprinkler system |
| DRAWING_NO | DRAWING NO. | F-701 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-27 |
| SCALE | SCALE | 1:100 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。
圖中的塊
這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。
| 符號 | 塊名 | 數量 |
|---|---|---|

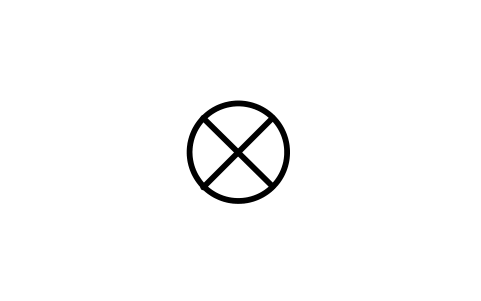

 噴頭，下垂型 | PLF_SPR_PENDANT | 29 |
 感煙探測器 | PLF_DET_SMOKE | 7 |
 聲響器 | PLF_ALM_SOUNDER | 4 |

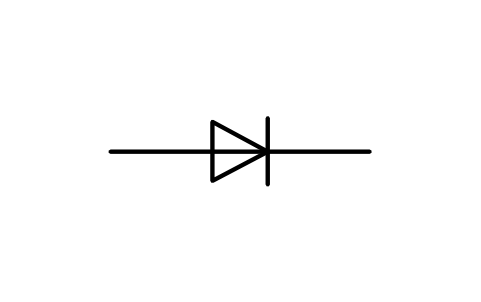

 止回閥，消防用 | PLF_FV_CHECK | 3 |
 消防水帶箱 | PLF_HYD_CABINET | 3 |
 手動報警按鈕 | PLF_DET_MCP | 3 |
 出口標誌 | PLF_ESC_EXIT | 3 |
 滅火器，水基 | PLF_EXT_WATER | 3 |

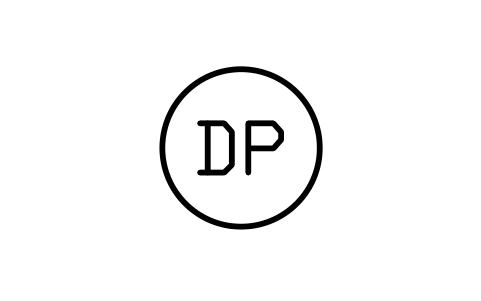

 滅火器，乾粉 | PLF_EXT_POWDER | 2 |

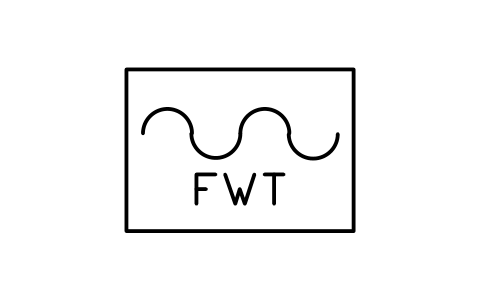

 消防水池/水箱 | PLF_FTANK_WATER | 1 |
 消防泵，電動 | PLF_FPUMP_ELEC | 1 |

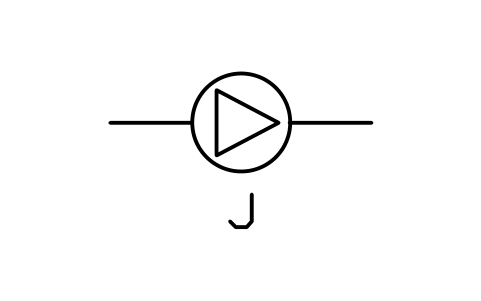

 穩壓泵 | PLF_FPUMP_JOCKEY | 1 |
 閘閥，明杆（OS&Y） | PLF_FV_OSY | 1 |
 報警止回閥（濕式） | PLF_FV_ALARM | 1 |
 水流指示器 | PLF_SW_FLOW | 1 |
 試驗排水閥 | PLF_FV_TEST | 1 |
 消防水泵接合器 | PLF_FV_SIAMESE | 1 |
 檢驗試驗介面 | PLF_FV_ITC | 1 |
 火災報警控制器 | PLF_ALM_PANEL | 1 |

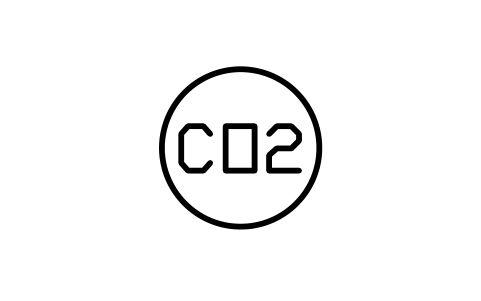

 滅火器，二氧化碳 | PLF_EXT_CO2 | 1 |
裝置明細表
每個放置的符號一行，從圖中塊的屬性讀出：圖紙上顯示的內容，以及已經填好但不顯示的明細表屬性。BlockSync 可以從你自己的圖紙裡匯出同樣的屬性。
| 位號 | 說明 | 圖紙上顯示 | 已填寫，不顯示 |
|---|---|---|---|
| FWT-1 | 消防水池/水箱PLF_FTANK_WATER | SERVICE = Fire waterCAPACITY = 18 m3FLOW_M3H = 30PRESSURE_BAR = 0VOLTAGE = 400 V | |

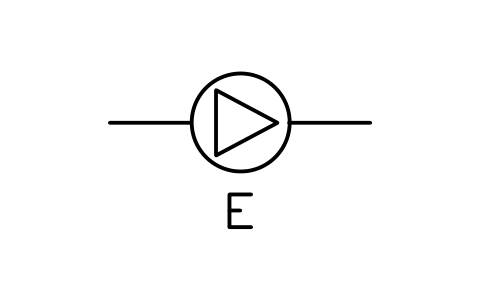

| FP-1 | 消防泵，電動PLF_FPUMP_ELEC | SERVICE = Sprinkler duty pumpFLOW_M3H = 30HEAD_M = 60MOTOR_KW = 11VOLTAGE = 400 VSPEED_CONTROL = Fixed | |
| JP-1 | 穩壓泵PLF_FPUMP_JOCKEY | SERVICE = Pressure maintenanceFLOW_M3H = 3HEAD_M = 65MOTOR_KW = 1.5VOLTAGE = 400 VSPEED_CONTROL = Fixed | |
| CV-1 | 止回閥，消防用PLF_FV_CHECK | SIZE = DN80VALVE_TYPE = Swing check valvePRESSURE_RATING = PN16SUPERVISED = NoEND_CONNECTION = FlangedZONE = Level 1 | |
| CV-2 | 止回閥，消防用PLF_FV_CHECK | SIZE = DN32VALVE_TYPE = Swing check valvePRESSURE_RATING = PN16SUPERVISED = NoEND_CONNECTION = FlangedZONE = Level 1 | |

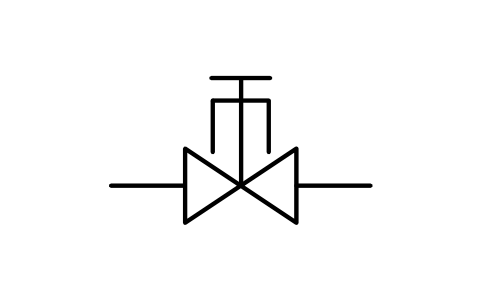

| OSY-1 | 閘閥，明杆（OS&Y）PLF_FV_OSY | SIZE = DN100VALVE_TYPE = OS&Y gate valvePRESSURE_RATING = PN16SUPERVISED = YesEND_CONNECTION = FlangedZONE = Level 1 | |

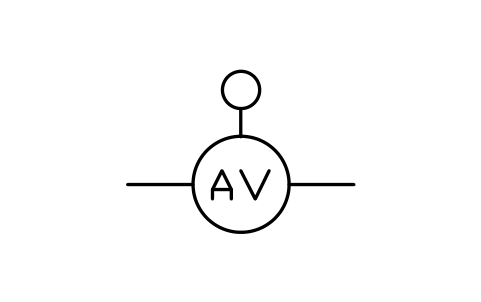

| AV-1 | 報警止回閥（濕式）PLF_FV_ALARM | SIZE = DN100VALVE_TYPE = Wet alarm check valvePRESSURE_RATING = PN16SUPERVISED = YesEND_CONNECTION = FlangedZONE = Level 1 | |

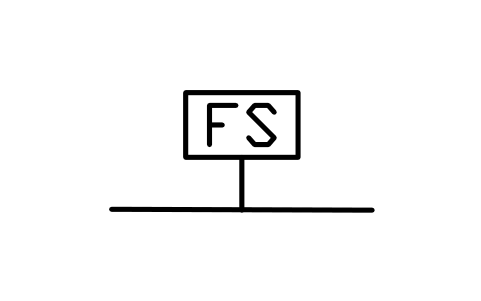

| FS-1 | 水流指示器PLF_SW_FLOW | SIZE = DN100VALVE_TYPE = Vane typePRESSURE_RATING = PN16SUPERVISED = YesEND_CONNECTION = FlangedZONE = Level 1 | |

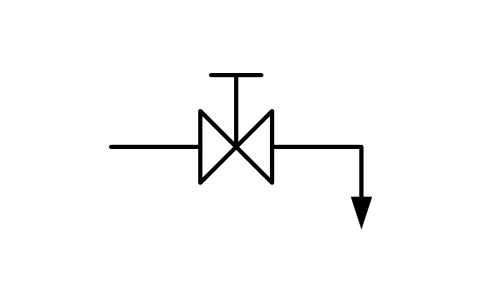

| TD-1 | 試驗排水閥PLF_FV_TEST | SIZE = DN50VALVE_TYPE = Ball valvePRESSURE_RATING = PN16SUPERVISED = NoEND_CONNECTION = FlangedZONE = Level 1 | |

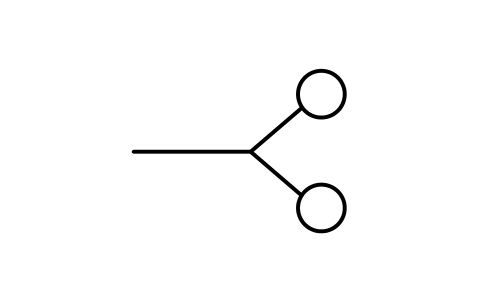

| FDC-1 | 消防水泵接合器PLF_FV_SIAMESE | SIZE = DN100VALVE_TYPE = Two-way inletPRESSURE_RATING = PN16SUPERVISED = NoEND_CONNECTION = FlangedZONE = Level 1 | |
| CV-3 | 止回閥，消防用PLF_FV_CHECK | SIZE = DN100VALVE_TYPE = Swing check valvePRESSURE_RATING = PN16SUPERVISED = NoEND_CONNECTION = FlangedZONE = Level 1 | |

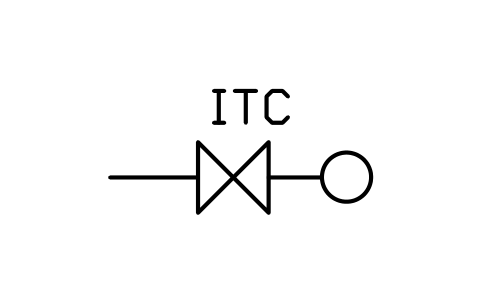

| ITC-1 | 檢驗試驗介面PLF_FV_ITC | SIZE = DN25VALVE_TYPE = Ball valvePRESSURE_RATING = PN16SUPERVISED = NoEND_CONNECTION = FlangedZONE = Level 1 | |

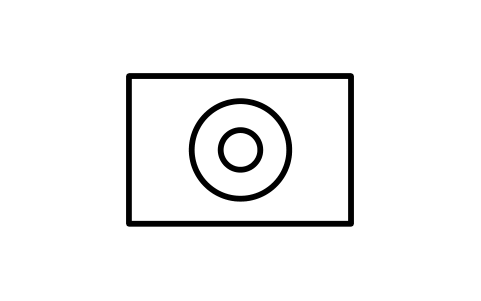

| HC-1 | 消防水帶箱PLF_HYD_CABINET | TYPE = Hose reel cabinetOUTLET_SIZE = DN25FLOW_LPM = 30PRESSURE_BAR = 4LOCATION = CorridorZONE = Level 1 | |
| HC-2 | 消防水帶箱PLF_HYD_CABINET | TYPE = Hose reel cabinetOUTLET_SIZE = DN25FLOW_LPM = 30PRESSURE_BAR = 4LOCATION = CorridorZONE = Level 1 | |

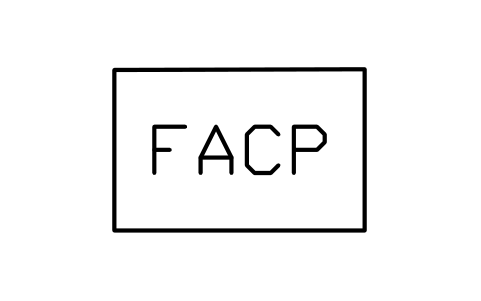

| FACP | 火災報警控制器PLF_ALM_PANEL | ADDRESS = PanelLOOP_ZONE = Z1-Z2LOCATION = ReceptionDEVICE_TYPE = Control panelVOLTAGE = 400 V | |

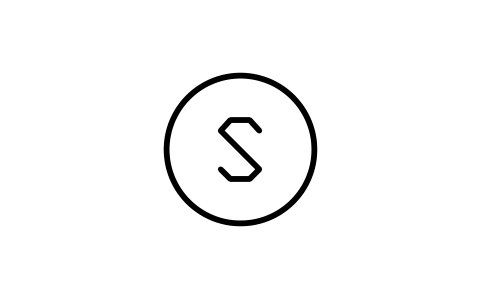

| SD-1 | 感煙探測器PLF_DET_SMOKE | ADDRESS = L1-01LOOP_ZONE = Z1LOCATION = Open officeDEVICE_TYPE = Optical smokeVOLTAGE = 400 V | |
| SD-2 | 感煙探測器PLF_DET_SMOKE | ADDRESS = L1-02LOOP_ZONE = Z1LOCATION = Open officeDEVICE_TYPE = Optical smokeVOLTAGE = 400 V | |
| SD-3 | 感煙探測器PLF_DET_SMOKE | ADDRESS = L1-03LOOP_ZONE = Z1LOCATION = Meeting roomDEVICE_TYPE = Optical smokeVOLTAGE = 400 V | |
| SD-4 | 感煙探測器PLF_DET_SMOKE | ADDRESS = L1-04LOOP_ZONE = Z2LOCATION = ManagerDEVICE_TYPE = Optical smokeVOLTAGE = 400 V | |
| SD-5 | 感煙探測器PLF_DET_SMOKE | ADDRESS = L1-05LOOP_ZONE = Z2LOCATION = WorkroomDEVICE_TYPE = Optical smokeVOLTAGE = 400 V | |
| SD-6 | 感煙探測器PLF_DET_SMOKE | ADDRESS = L1-06LOOP_ZONE = Z2LOCATION = WorkroomDEVICE_TYPE = Optical smokeVOLTAGE = 400 V | |

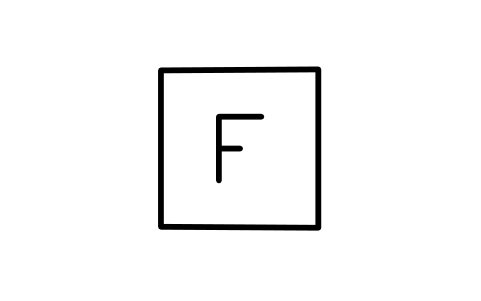

| MCP-1 | 手動報警按鈕PLF_DET_MCP | ADDRESS = L1-07LOOP_ZONE = Z2LOCATION = East exitDEVICE_TYPE = Manual call pointVOLTAGE = 400 V | |
| MCP-2 | 手動報警按鈕PLF_DET_MCP | ADDRESS = L1-08LOOP_ZONE = Z2LOCATION = ReceptionDEVICE_TYPE = Manual call pointVOLTAGE = 400 V | |

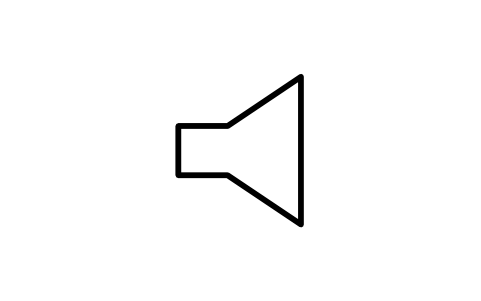

| SN-1 | 聲響器PLF_ALM_SOUNDER | ADDRESS = L1-09LOOP_ZONE = Z1LOCATION = Open officeDEVICE_TYPE = SounderVOLTAGE = 400 V | |
| SN-2 | 聲響器PLF_ALM_SOUNDER | ADDRESS = L1-10LOOP_ZONE = Z1LOCATION = Meeting roomDEVICE_TYPE = SounderVOLTAGE = 400 V | |
| SN-3 | 聲響器PLF_ALM_SOUNDER | ADDRESS = L1-11LOOP_ZONE = Z2LOCATION = WorkroomDEVICE_TYPE = SounderVOLTAGE = 400 V | |

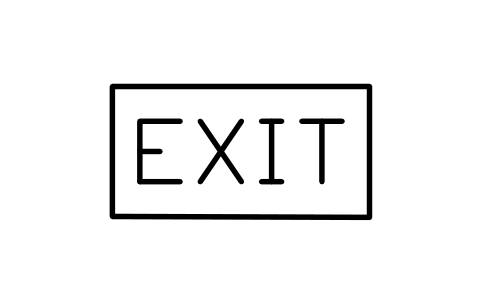

| EX-1 | 出口標誌PLF_ESC_EXIT | LOCATION = East exitMOUNTING = WallBATTERY_DURATION = 3 h | |
| EX-2 | 出口標誌PLF_ESC_EXIT | LOCATION = ReceptionMOUNTING = WallBATTERY_DURATION = 3 h | |

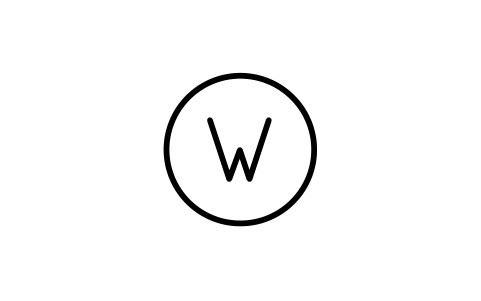

| FE-1 | 滅火器，水基PLF_EXT_WATER | MOUNTING = Wall bracketLOCATION = Open officeNEXT_SERVICE = 2027-10 | |
| FE-2 | 滅火器，水基PLF_EXT_WATER | MOUNTING = Wall bracketLOCATION = Meeting roomNEXT_SERVICE = 2027-10 | |
| FE-3 | 滅火器，乾粉PLF_EXT_POWDER | MOUNTING = Wall bracketLOCATION = Fire pump roomNEXT_SERVICE = 2027-10 | |
| FE-4 | 滅火器，二氧化碳PLF_EXT_CO2 | MOUNTING = Wall bracketLOCATION = ReceptionNEXT_SERVICE = 2027-10 | |
| FE-5 | 滅火器，乾粉PLF_EXT_POWDER | MOUNTING = Wall bracketLOCATION = WorkroomNEXT_SERVICE = 2027-10 |
每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。
配套資源
怎麼用
- 開啟樣圖，看圖層、文字和標題欄是怎麼用的；也可以先在瀏覽器裡開啟，不用安裝任何東西。
- 用樣板新建自己的圖紙（NEW，選 DWT 檔案）。需要黑白出圖時，把 CTB 檔案複製到列印樣式資料夾。
- 從符號庫把塊插入你的圖紙。樣圖裡的塊是副本，符號庫更新後不會跟著變。
- 雙擊標題欄填寫內容，再用 BlockSync 匯出裝置清單。
常見問題
- 這張圖能用在真實專案裡嗎？
- 作為佈局和圖層的起點可以。圖上的額定值、整定值和電纜規格都是虛構的，用於設計或施工之前必須按你的專案核對並修改。
- 圖層為什麼有顏色？
- 顏色和線寬跟著圖層走：主電路是紅色粗線，控制是青色，訊號是綠色。ZIP 裡的列印樣式表會把所有顏色列印成黑色並保留線寬，所以也可以黑白出圖。
- 哪些 CAD 軟體能開啟？
- 樣圖和樣板都是 AutoCAD 2018 格式，AutoCAD 2018 及以後的版本可以開啟，其他能讀這種格式的 CAD 軟體也可以。瀏覽器檢視器不需要安裝任何東西。
