液位控制邏輯
泵站液位控制：液位鎖存、自動和手動啟動、過載取反、執行命令、帶 10 秒延時的執行反饋監視、鎖存報警和每日啟動計數。
可免費用於自己的專案並自由修改，包括商業專案。ZIP 內含樣圖、樣板、列印樣式表和說明檔案，無需安裝任何外掛。圖中資料均為虛構，不能用於設計或施工。按現狀提供，不附帶任何保證。 符號庫使用條款(CXL-1.0)
版本 1.0 · 更新於 2026年10月21日
本樣圖用到的資源
圖中的符號都是我們自己符號庫裡的塊，屬性已經填好；圖框和標題欄來自我們的 ISO A3 標題欄模板。下載它們，就能畫出你自己的圖。
系列裡所有圖紙的圖層、樣式和圖紙設定都一樣，說明放在系列頁： 邏輯圖和 PLC 接線圖
標題欄欄位
標題欄的屬性。雙擊標題欄就能填寫，也可以用 BlockSync 給整套圖紙一起寫入。
| 屬性 | 圖紙上的欄位 | 本樣圖中的值 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 24 V DC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Level control logic diagram |
| DRAWING_NO | DRAWING NO. | E-401 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
修訂表：R1 到 R4，每行有 REV、DATE、DESCRIPTION 和 BY（共 16 個屬性，本樣圖中為空）。
圖中的塊
這張圖的裝置清單：塊名、符號和放置次數。用 BlockSync 可以從你自己的圖紙裡匯出同樣的清單。
| 符號 | 塊名 | 數量 |
|---|---|---|

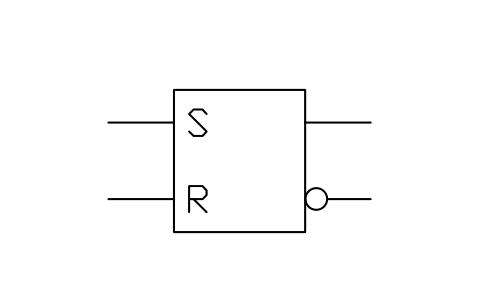

 RS 雙穩態 | LGC_S01659_RS_BISTABLE | 2 |

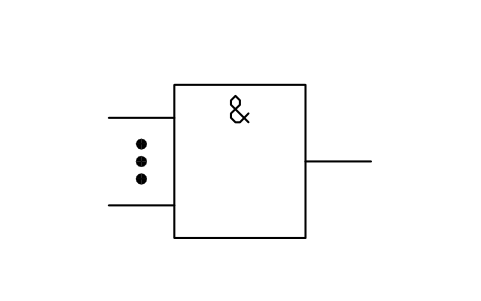

 與元件 | LGB_S01567_AND_ELEMENT | 2 |

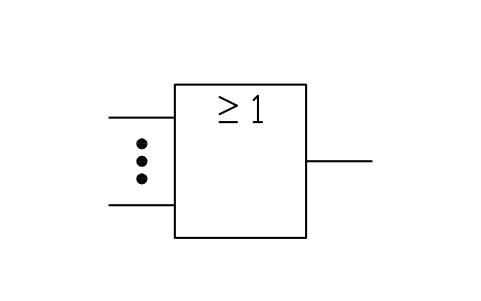

 或元件 | LGB_S01566_OR_ELEMENT | 1 |

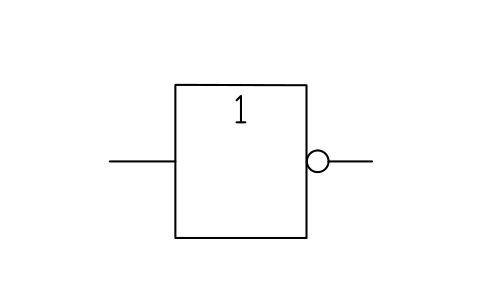

 非門 | LGB_S01576_NEGATOR | 1 |

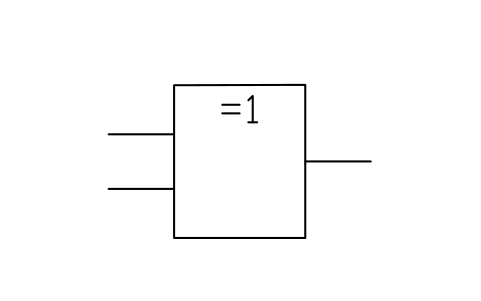

 異或元件 | LGB_S01574_EXCLUSIVE_OR_ELEMENT | 1 |

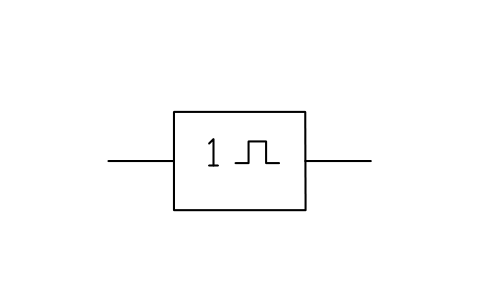

 單穩態，不可重觸發 | LGC_S01675_MONOSTABLE_NON_RETRIGGER | 1 |

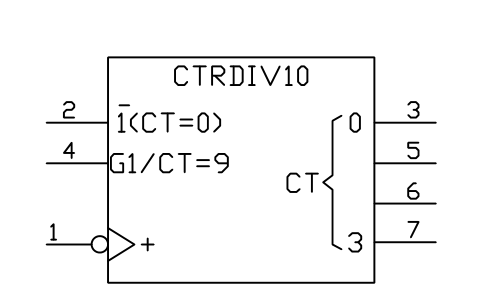

 十進位制計數器 | LGD_S01703_COUNTER_DECADE | 1 |
裝置明細表
每個放置的符號一行，從圖中塊的屬性讀出：圖紙上顯示的內容，以及已經填好但不顯示的明細表屬性。BlockSync 可以從你自己的圖紙裡匯出同樣的屬性。
| 位號 | 說明 | 圖紙上顯示 | 已填寫，不顯示 |
|---|---|---|---|
| RS1 | RS 雙穩態LGC_S01659_RS_BISTABLE | FUNCTION = Level latch: set at high level, reset at low levelSTD_CLAUSE = IEC 60617-12 12-42-01STD_REF = S01659 | |
| A1 | 與元件LGB_S01567_AND_ELEMENT | FUNCTION = Auto start requestSTD_CLAUSE = IEC 60617-12 12-27-02STD_REF = S01567 | |
| O1 | 或元件LGB_S01566_OR_ELEMENT | FUNCTION = Start request, auto or manualSTD_CLAUSE = IEC 60617-12 12-27-01STD_REF = S01566 | |
| N1 | 非門LGB_S01576_NEGATOR | FUNCTION = Overload inverted, healthySTD_CLAUSE = IEC 60617-12 12-27-11STD_REF = S01576 | |
| A2 | 與元件LGB_S01567_AND_ELEMENT | FUNCTION = Run commandSTD_CLAUSE = IEC 60617-12 12-27-02STD_REF = S01567 | |
| X1 | 異或元件LGB_S01574_EXCLUSIVE_OR_ELEMENT | FUNCTION = Command and feedback differSTD_CLAUSE = IEC 60617-12 12-27-09STD_REF = S01574 | |
| T1 | 單穩態，不可重觸發LGC_S01675_MONOSTABLE_NON_RETRIGGER | FUNCTION = Mismatch longer than 10 sSTD_CLAUSE = IEC 60617-12 12-44-02STD_REF = S01675 | |
| RS2 | RS 雙穩態LGC_S01659_RS_BISTABLE | FUNCTION = Alarm latch, reset by acknowledgeSTD_CLAUSE = IEC 60617-12 12-42-01STD_REF = S01659 | |
| C1 | 十進位制計數器LGD_S01703_COUNTER_DECADE | FUNCTION = Pump starts per daySTD_CLAUSE = IEC 60617-12 12-49-16STD_REF = S01703 |
每個塊的製造商、型號和備註都留空，等你填入自己的資料。表中的值都是示例。
