免費醫院醫療配置圖塊 AutoCAD（DWG）：病床、手術室、影像、病房、檢驗室、氣體出口

關於尺寸

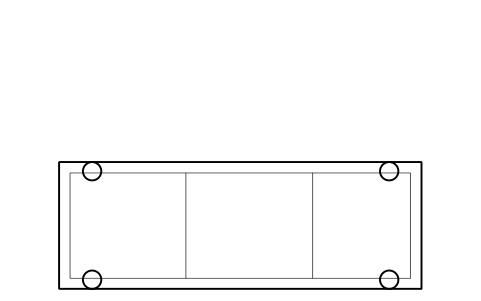

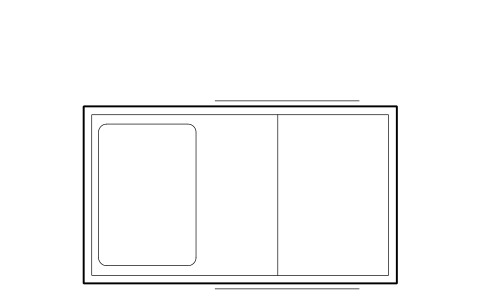

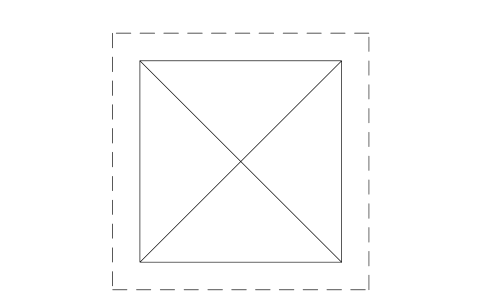

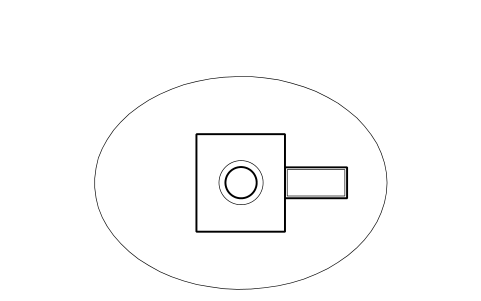

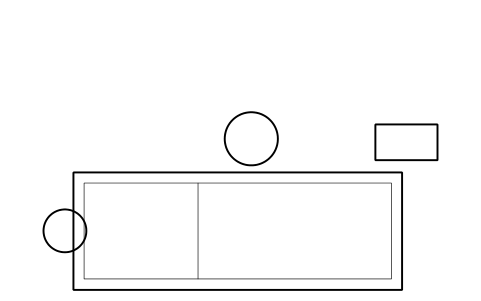

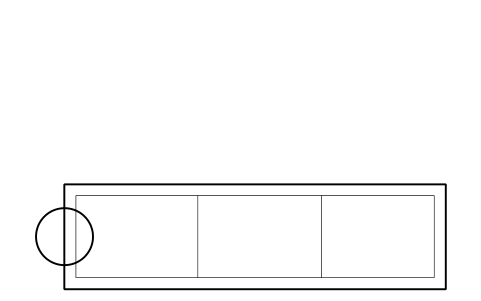

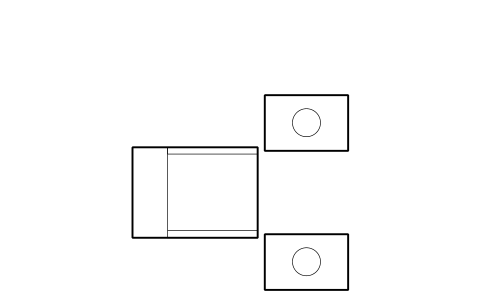

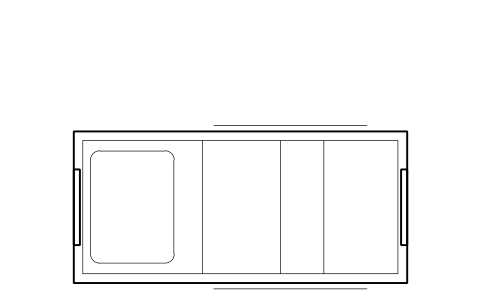

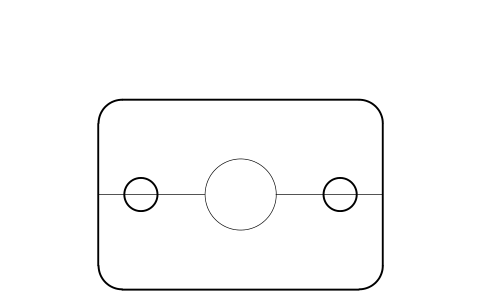

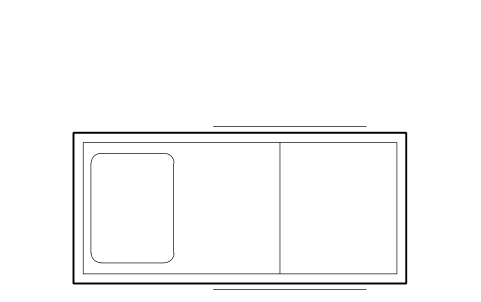

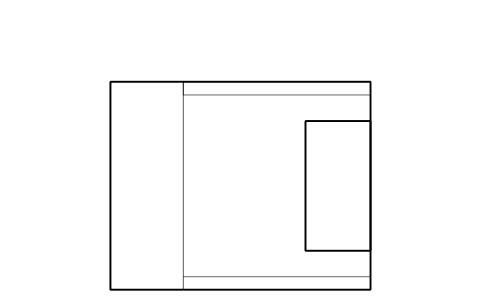

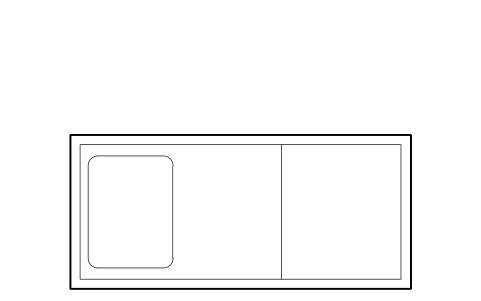

醫院配置依據各國指引與房間資料表，而不是繪圖標準，所以圖塊使用常見設備類別的典型尺寸：2100 x 950 mm 的病床、2000 x 550 mm 的手術台、附 0.5 mT 線的 1.5 T 核磁共振、1.8 m 雙扇門與 1.4 m 病床門。真實的佔地與維修空間隨產品而異，請以所購產品的資料手冊為準。

圖塊是我們自行繪製的，並非任何廠商產品目錄的複製，圖庫也未經認證。它們用來在圖面上安排房間、統計設備並檢查空間，不能證明配置符合醫療建築指引、感染管制規定、輻射防護或消防要求。淨空、區域與邊緣磁場線請依貴單位適用的指引與設備資料確定。

常見問題

圖庫裡有哪些內容？

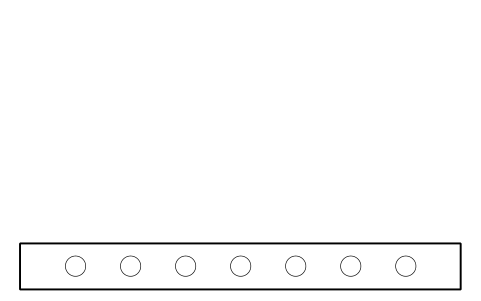

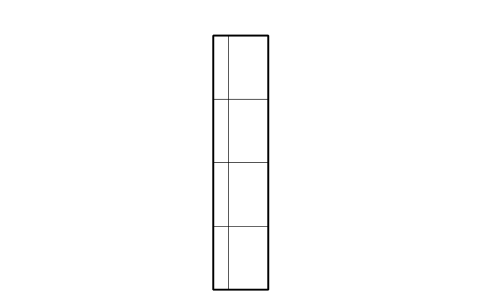

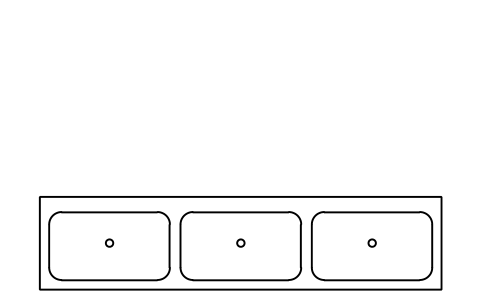

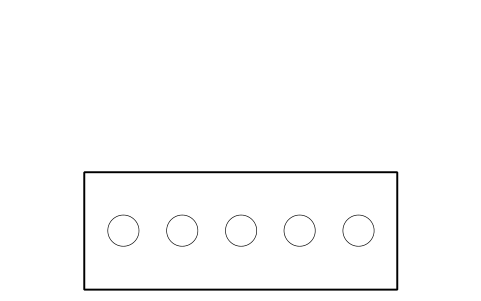

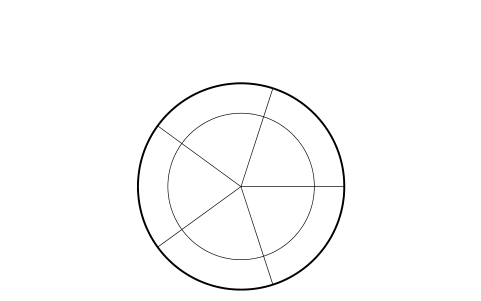

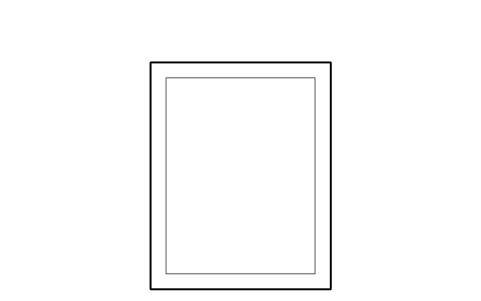

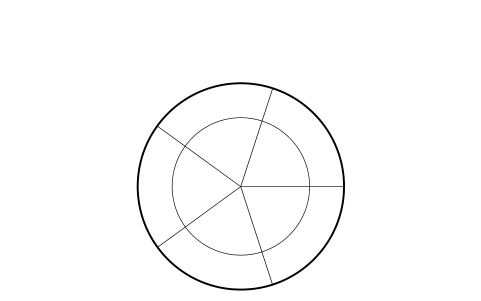

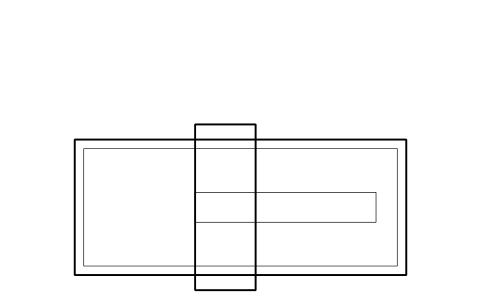

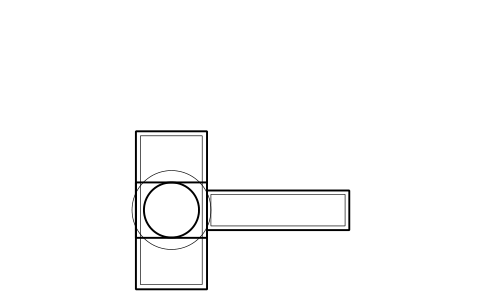

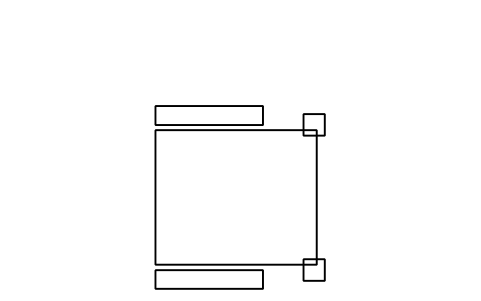

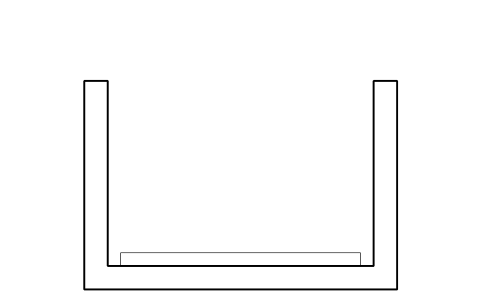

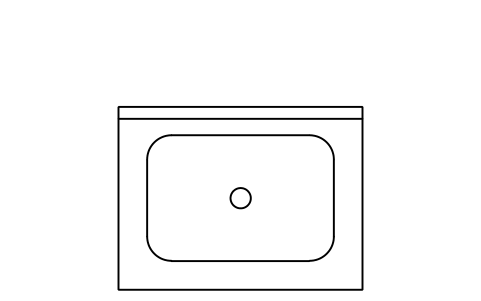

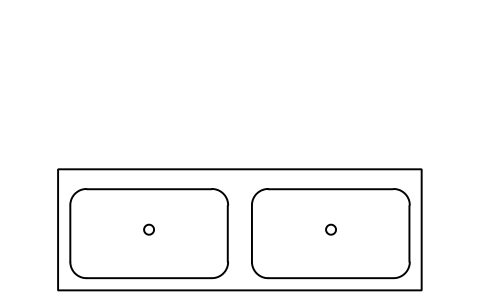

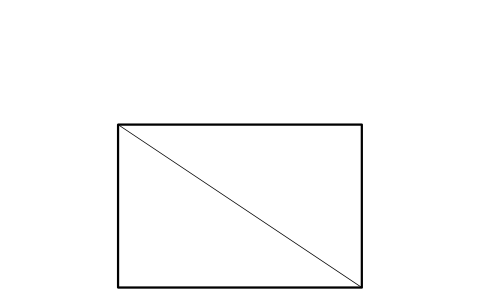

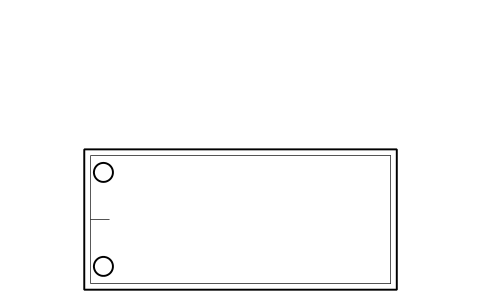

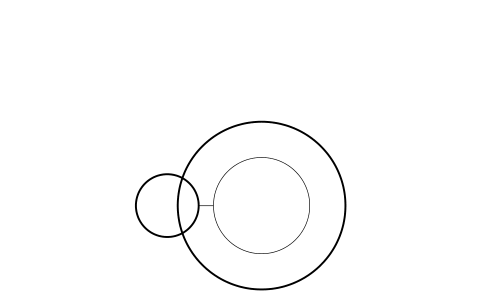

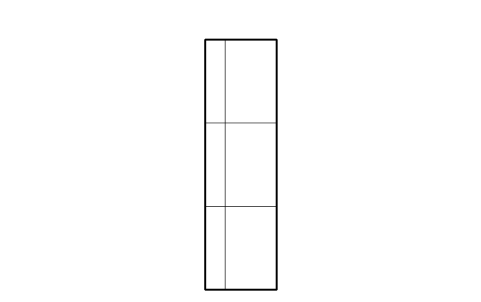

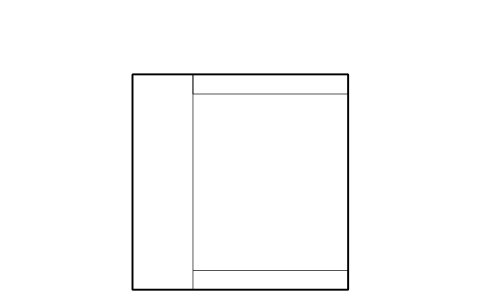

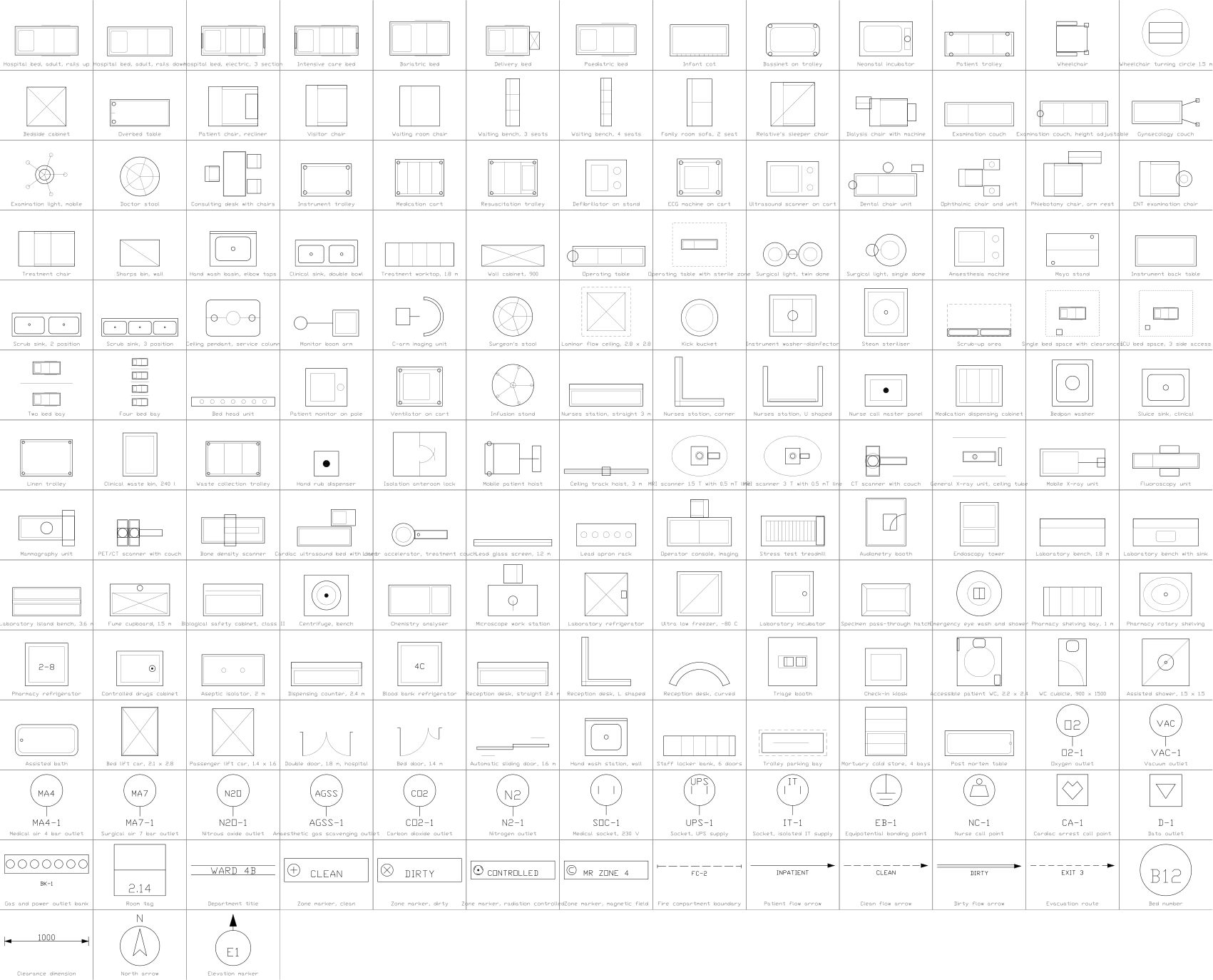

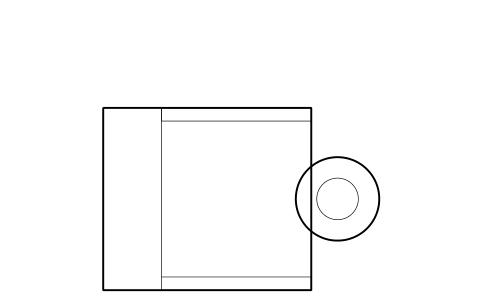

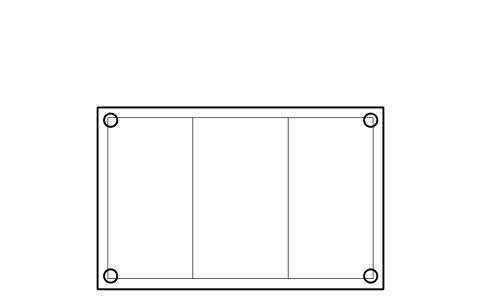

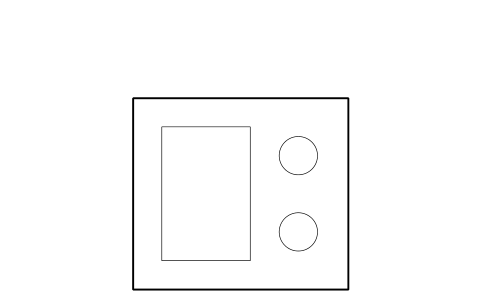

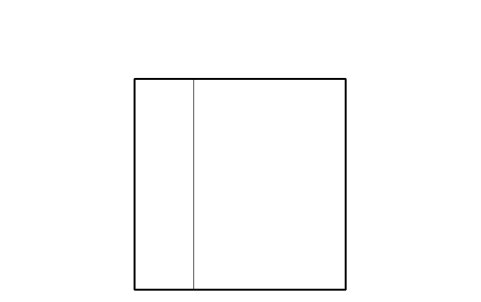

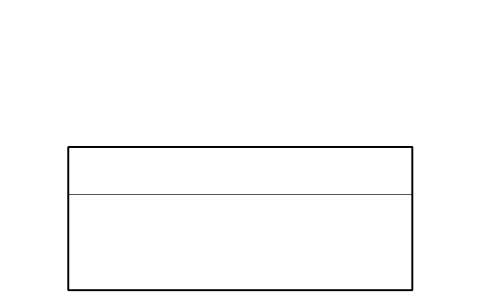

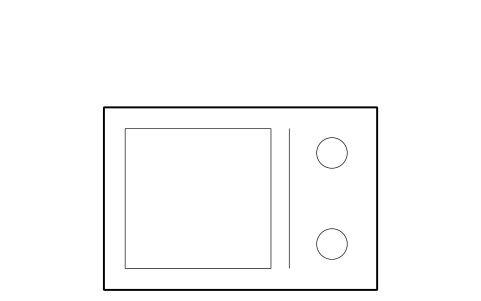

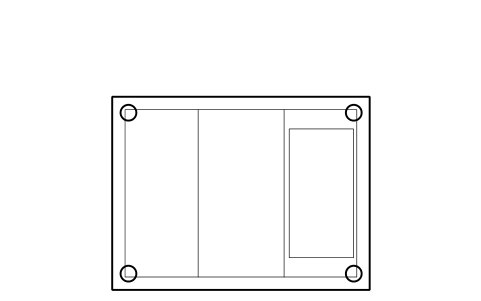

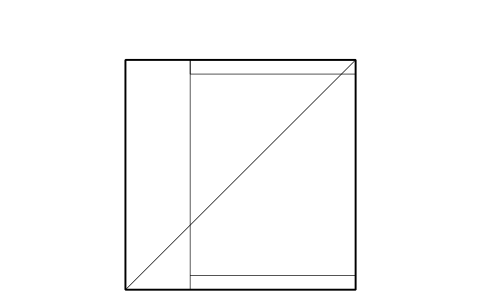

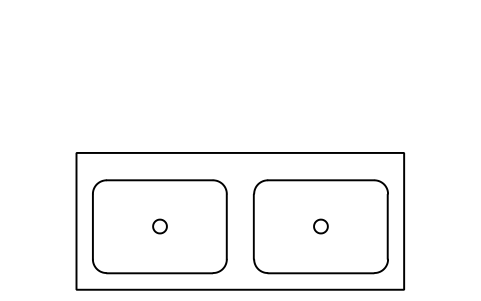

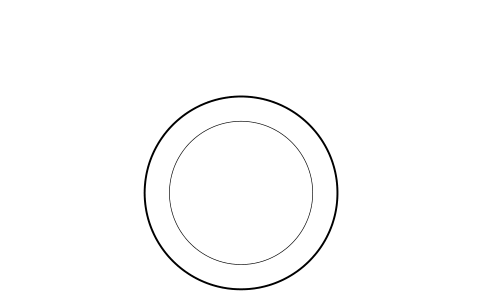

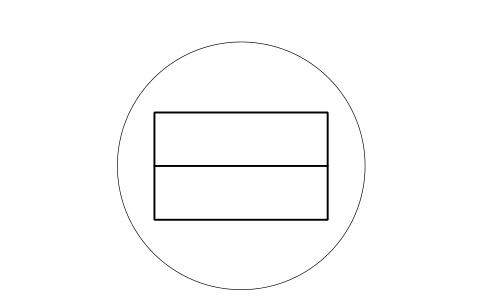

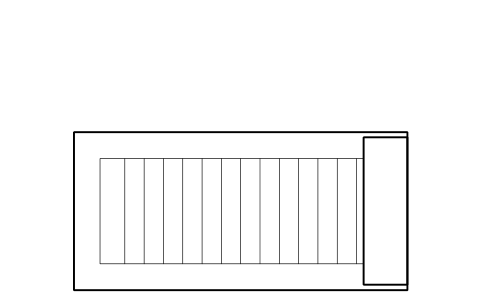

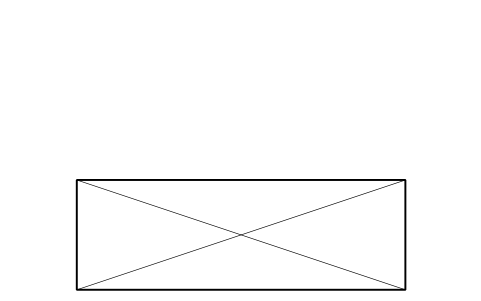

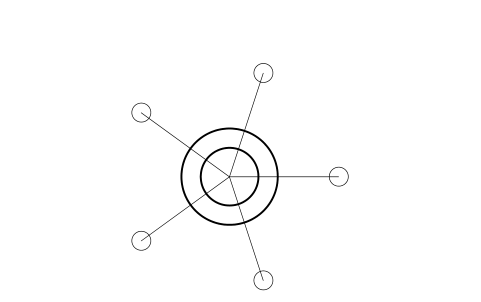

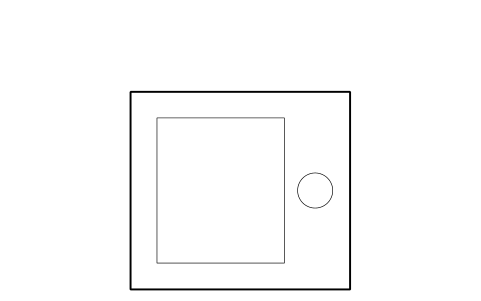

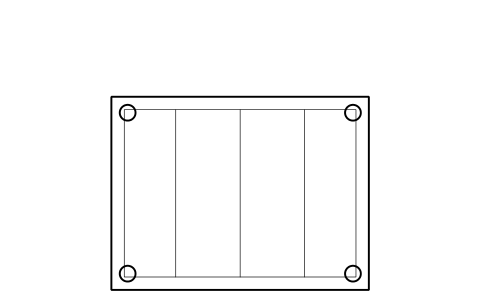

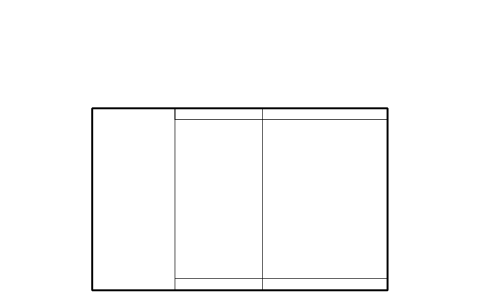

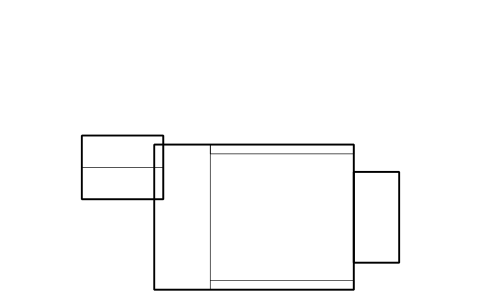

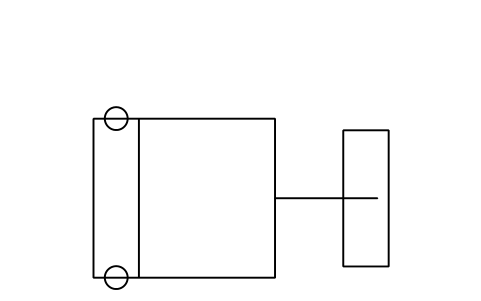

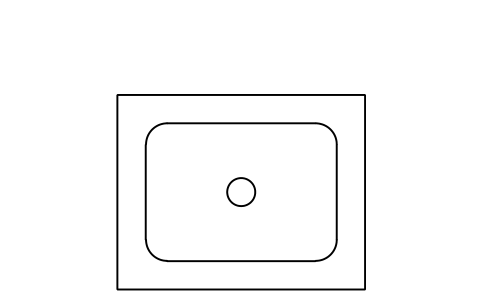

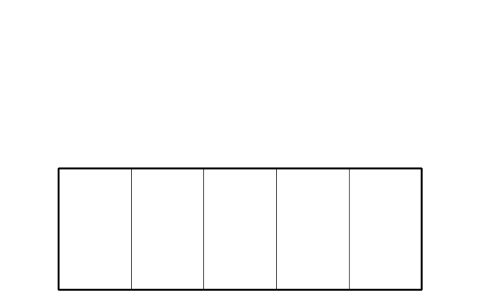

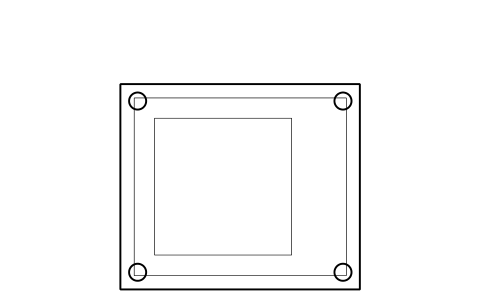

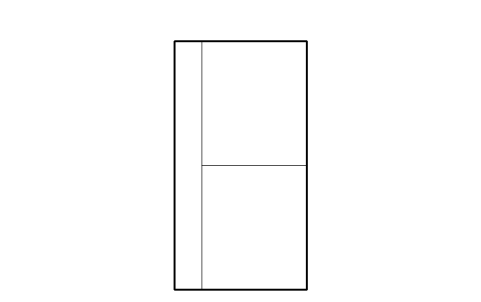

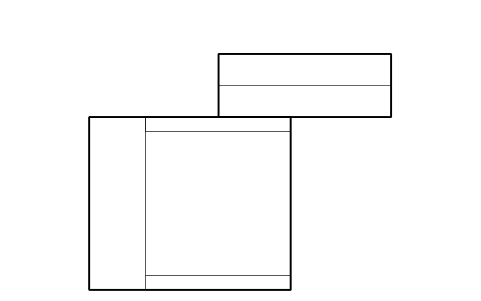

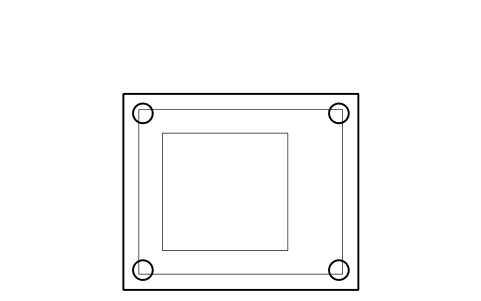

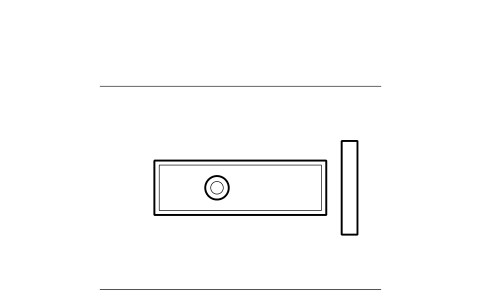

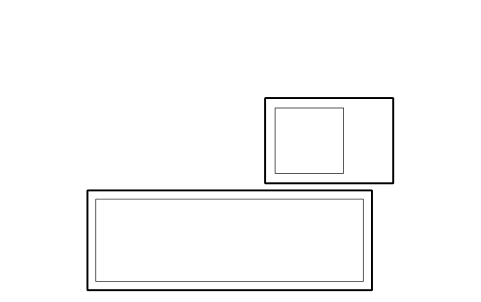

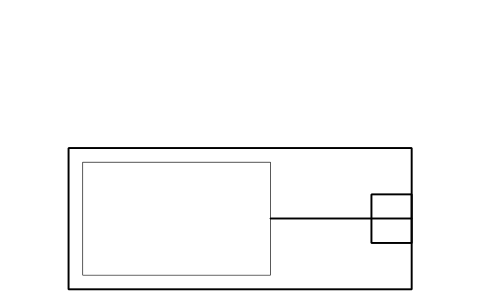

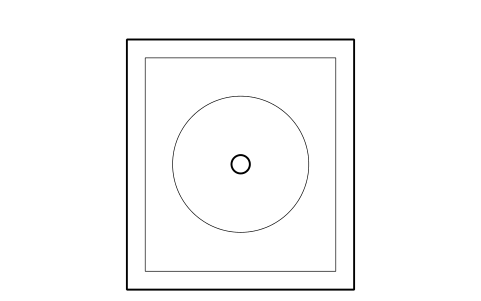

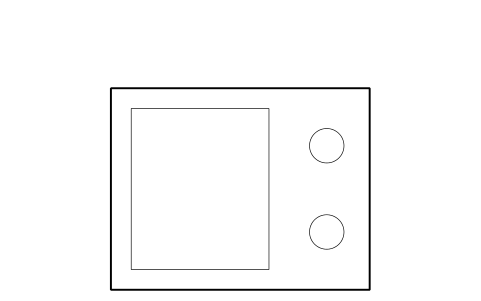

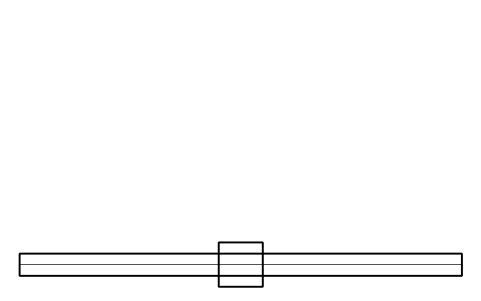

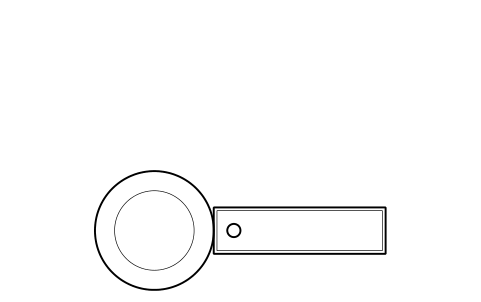

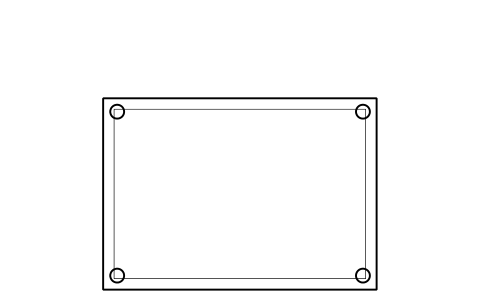

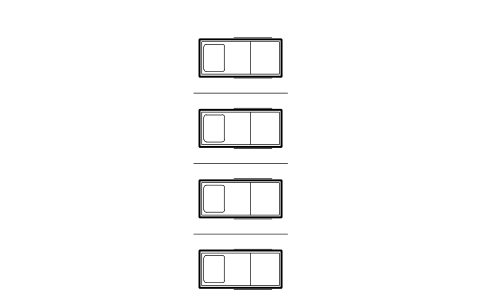

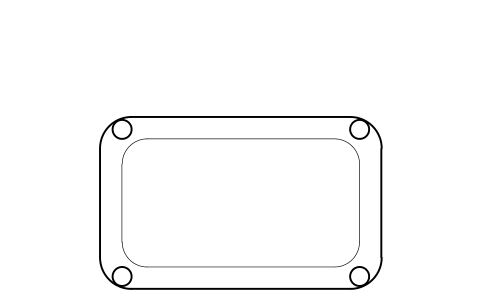

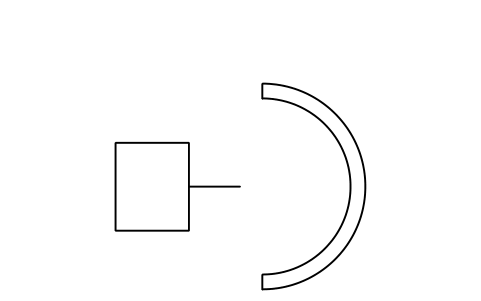

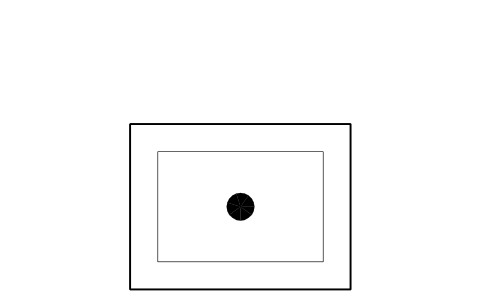

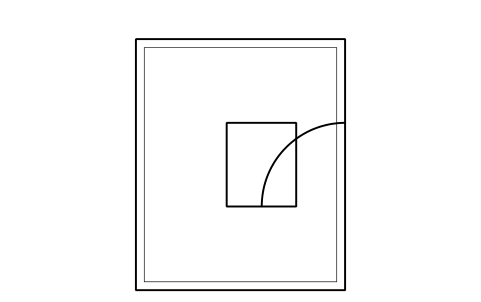

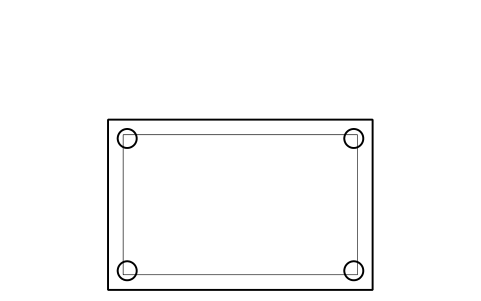

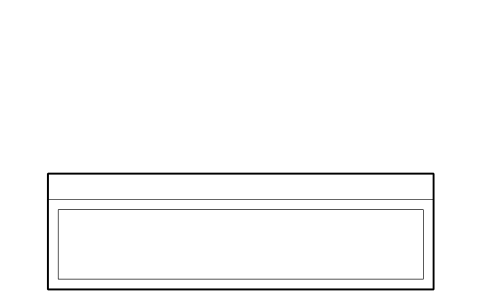

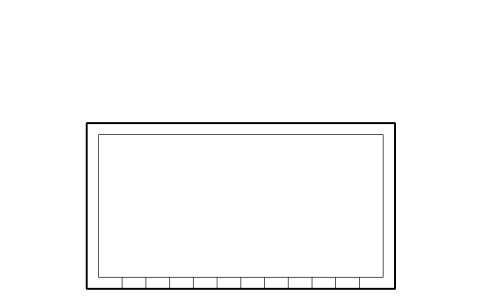

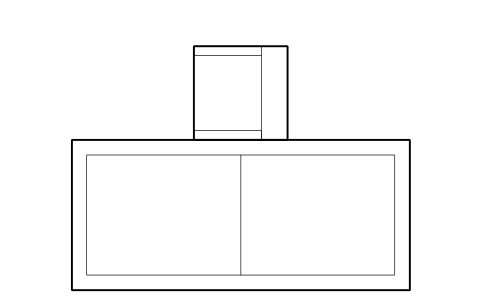

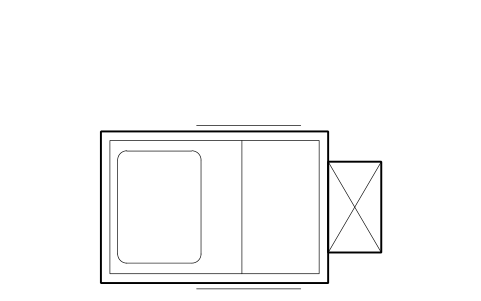

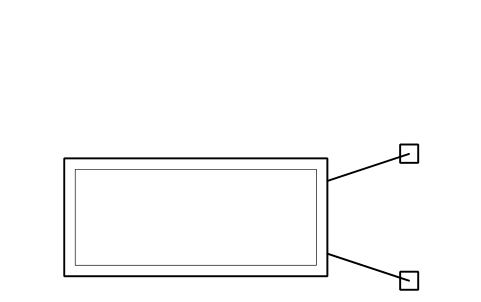

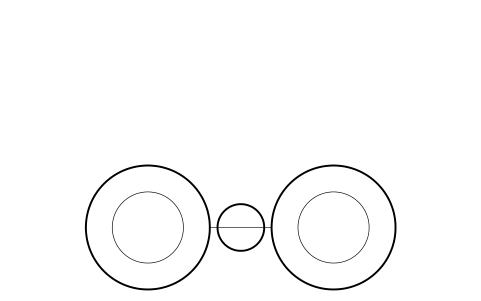

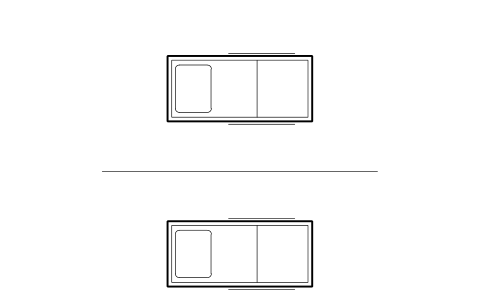

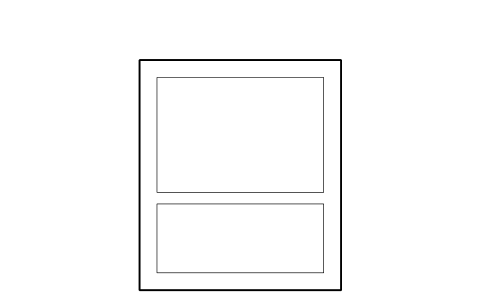

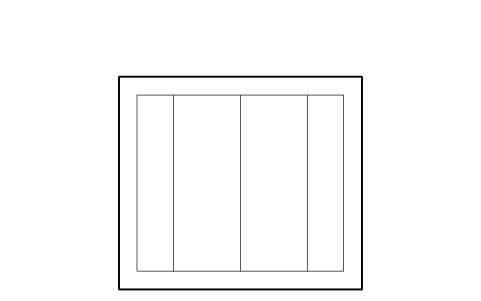

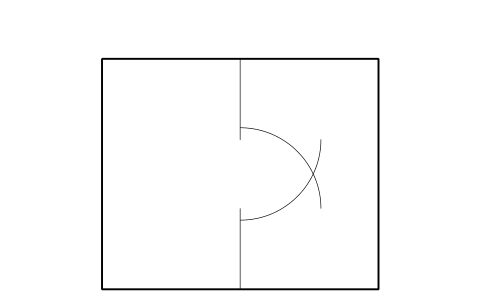

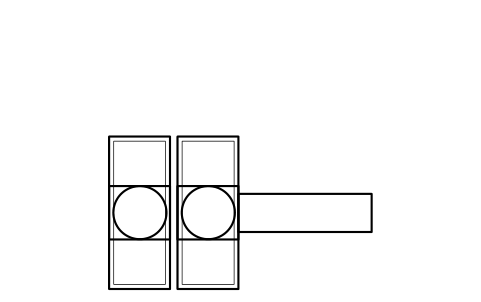

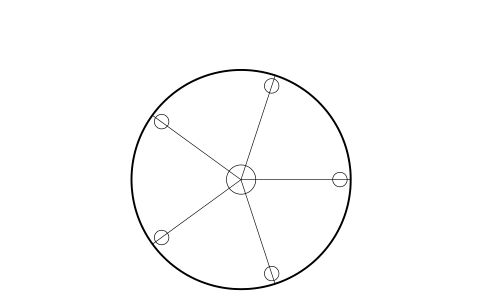

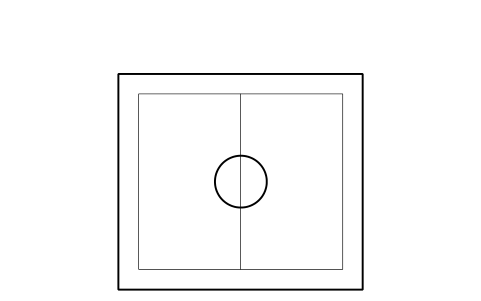

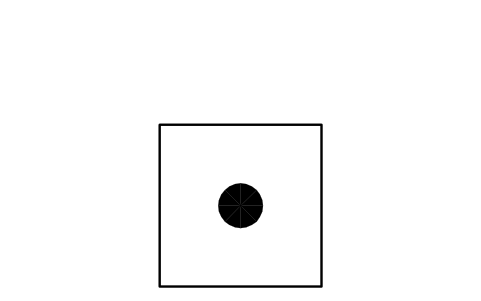

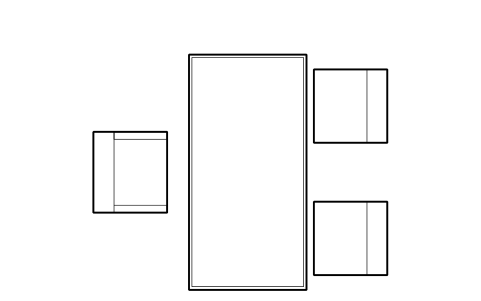

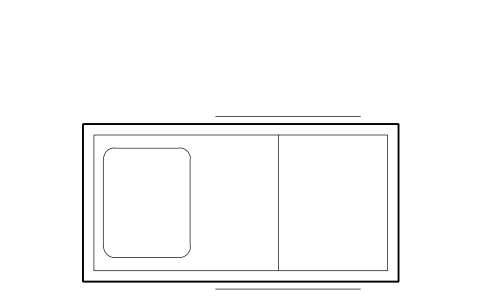

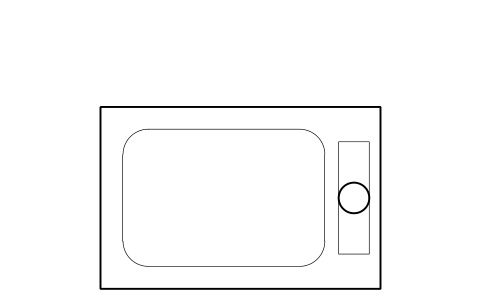

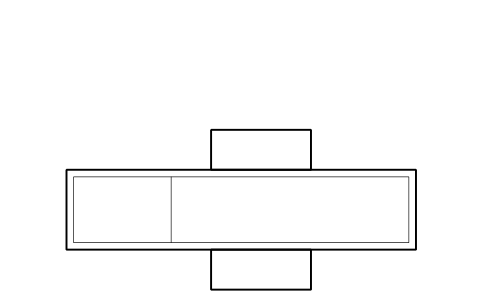

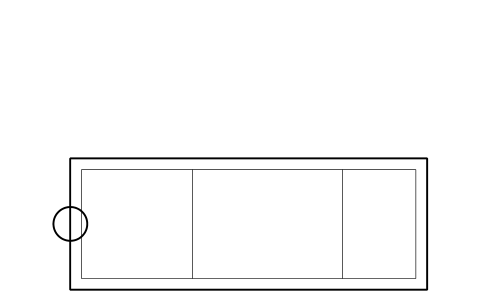

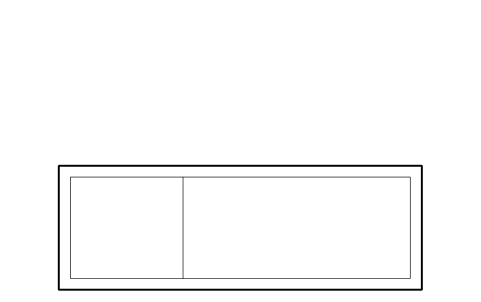

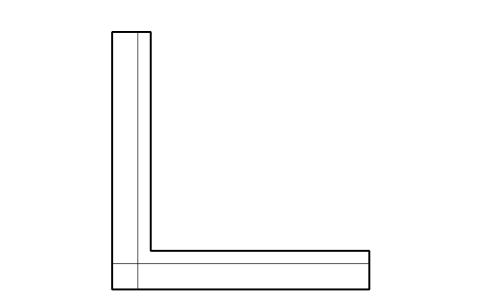

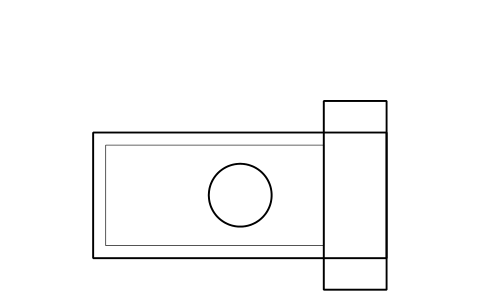

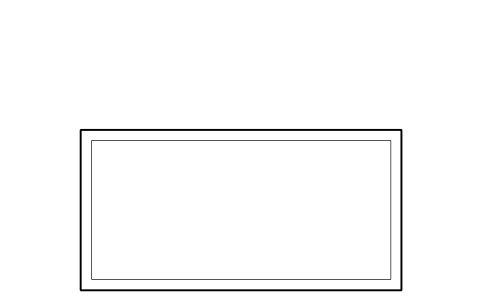

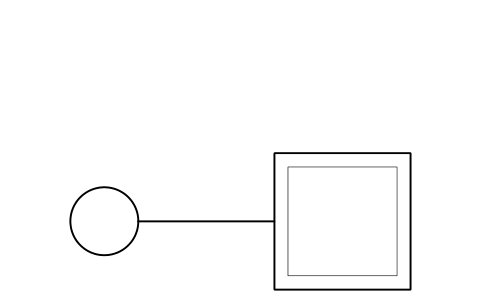

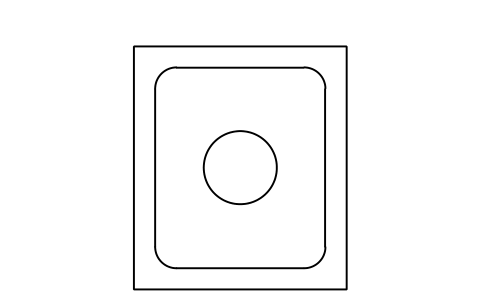

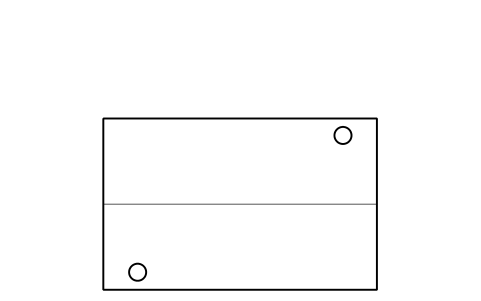

病床與座椅、檢查與治療、手術室、病房與重症、影像與診斷、檢驗室與藥局、櫃檯與後勤、醫用氣體與設備出口，以及配置標記。上方頁面列出每組的數量。

能畫出病床或設備周圍的淨空嗎？

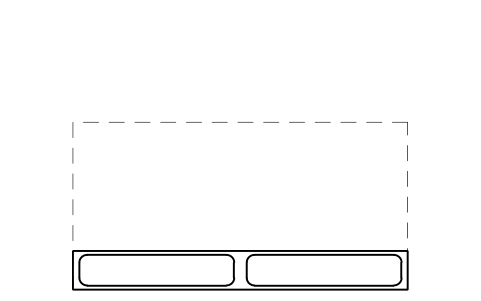

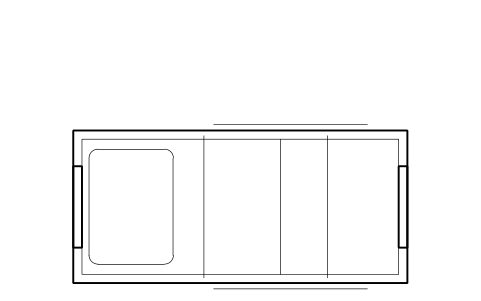

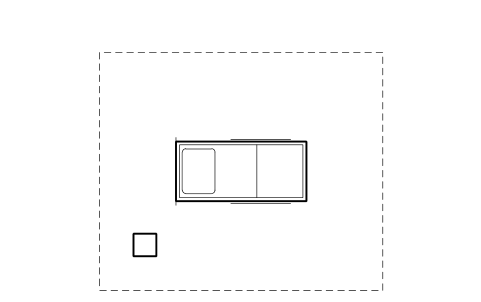

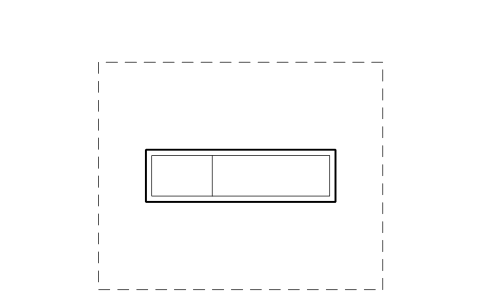

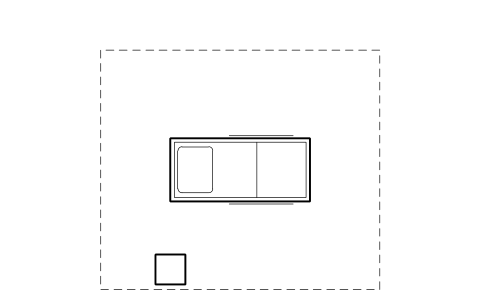

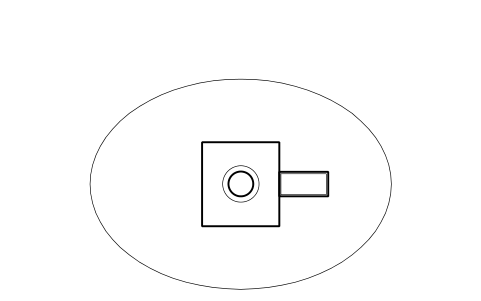

可以。床位圖塊附有以虛線畫出的淨空區，手術台附無菌區，核磁圖塊附邊緣磁場線。請依適用的指引與設備的場地規劃資料核對數值，並在圖面裡調整輪廓。

可以用在商業專案裡嗎？

可以。可免費用於你自己的專案並可修改，包括商業專案。按現狀提供，不作任何擔保。

能用這些圖塊做設備清單嗎？

可以。每個圖塊都帶 ROOM_NO、MANUFACTURER、MODEL 與 QTY 屬性，以及所屬類別的屬性，用 BlockSync 匯出平面圖就能得到依圖面統計數量的清單。放置時把屬性填好即可。

可以修改符號或增加屬性嗎？

可以。開啟 DWG，用 BEDIT 編輯圖塊，修改或增加屬性，然後儲存。要更新已經含有該圖塊的圖面，可以執行 ATTSYNC 或替換該圖塊。請先備份：如果隨意使用 ATTSYNC，屬性值可能遺失。

在哪裡可以找到 AutoCAD 用的整套現成符號？

AutoCAD 內建的只有少量範例圖塊，完整的符號需要從符號庫取得。下載本頁的 ZIP，開啟其中的 DWG，每個符號都是一個圖塊。用 INSERT 指令插入（圖塊選項板的「程式庫」索引標籤裡選這個 DWG），或從 DesignCenter（ADCENTER）拖進圖面。也可以只下載單一符號。
