免費的 AutoCAD P&ID 裝置和管道符號（DWG），ISO 10628-2 風格

關於 ISO 10628-2

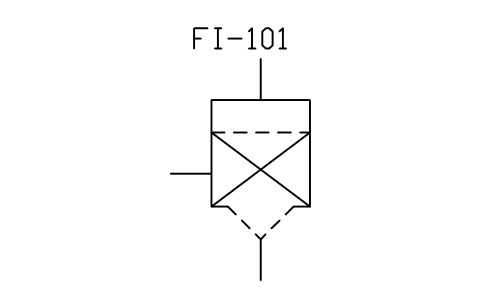

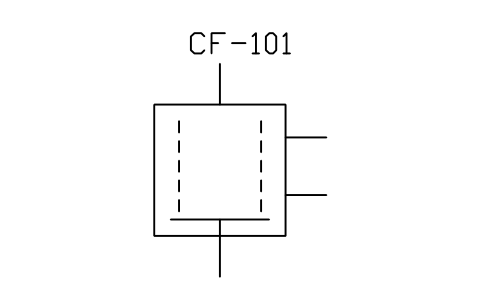

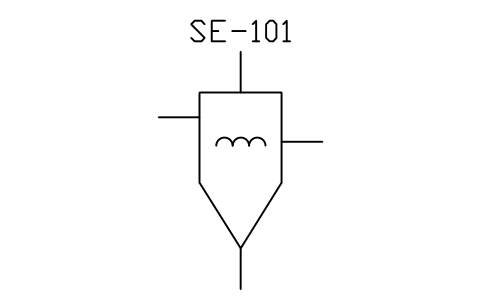

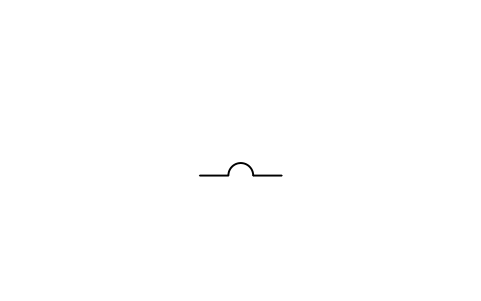

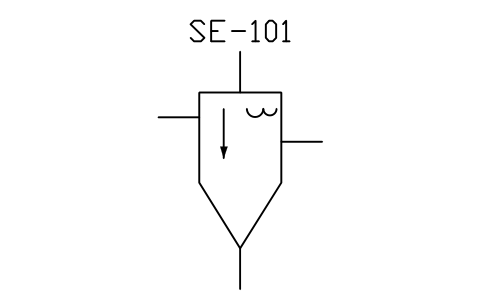

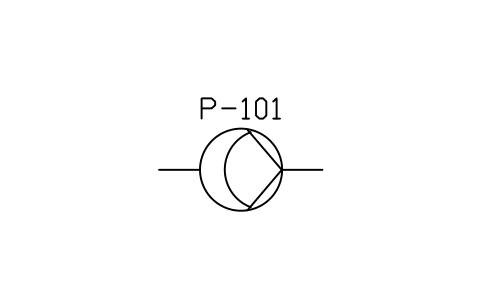

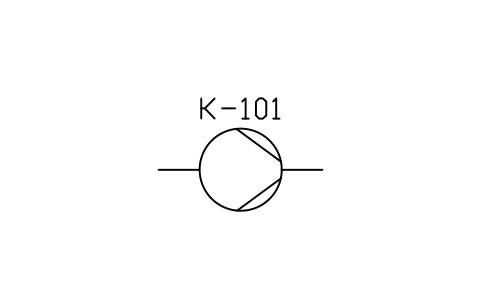

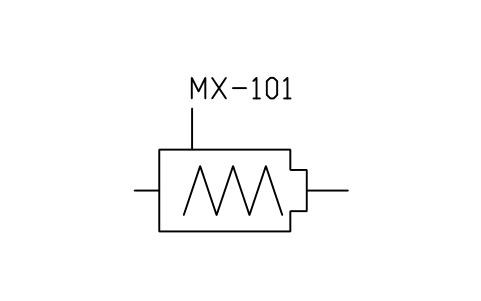

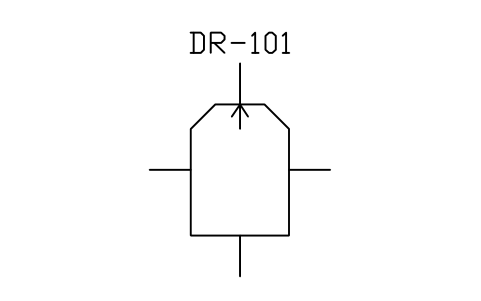

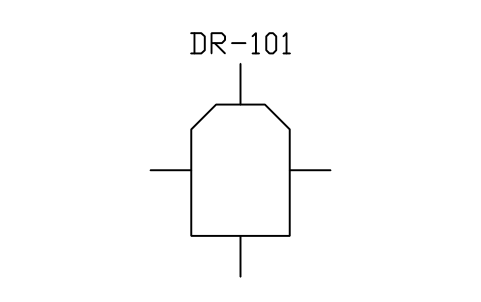

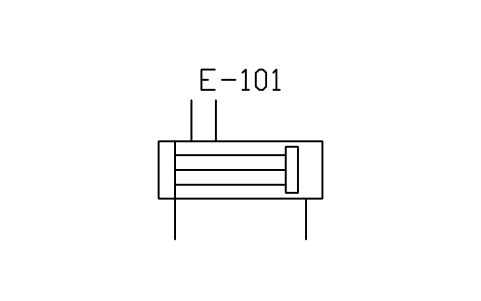

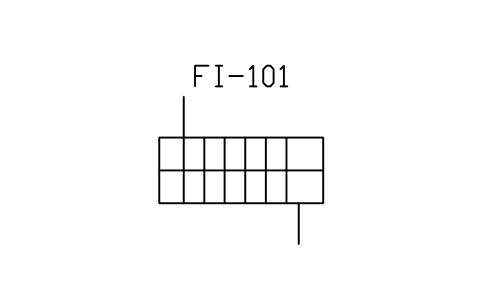

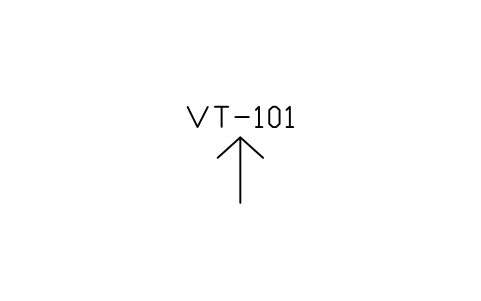

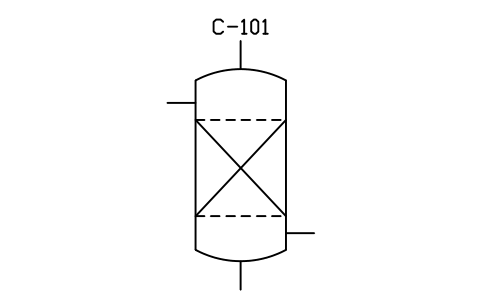

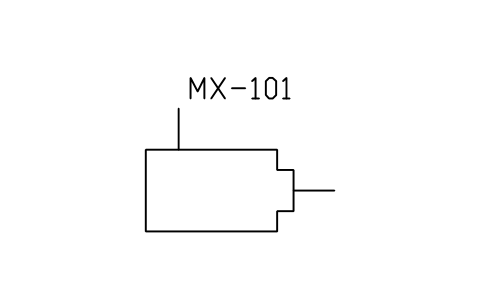

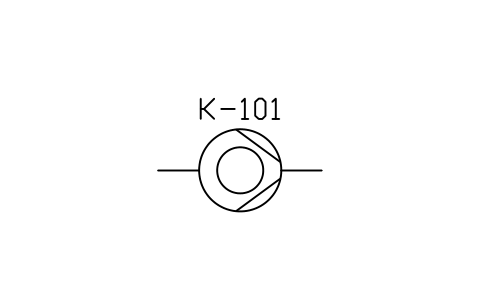

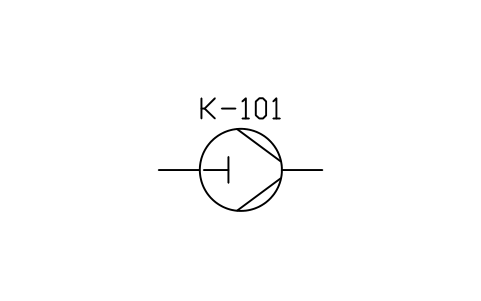

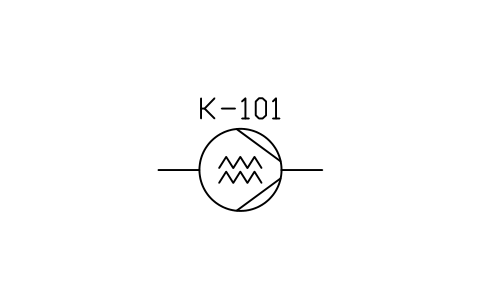

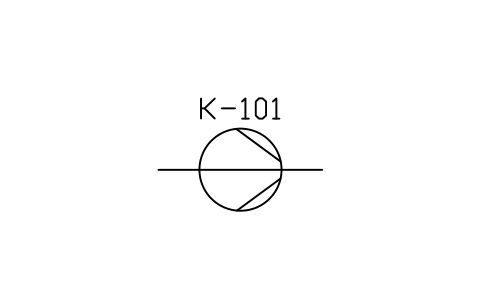

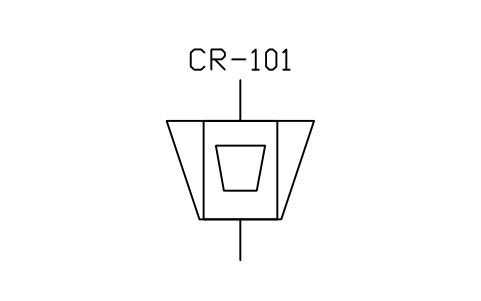

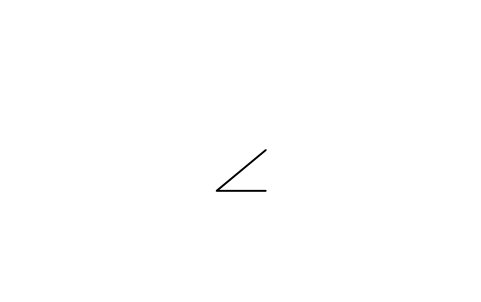

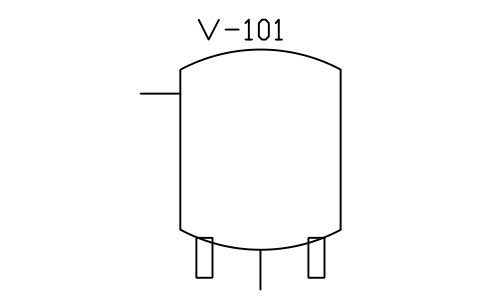

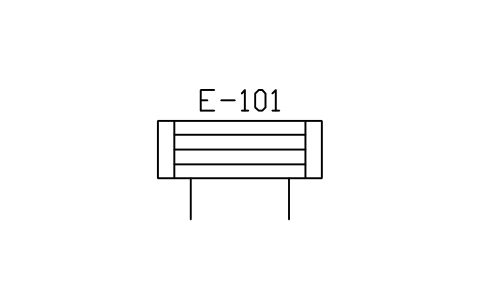

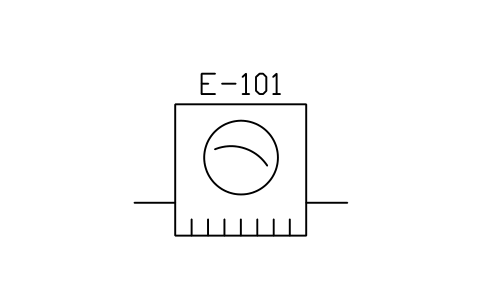

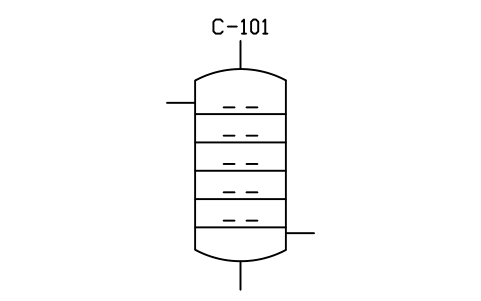

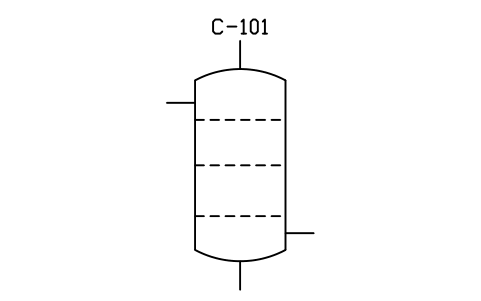

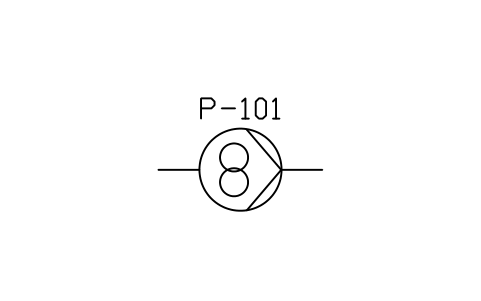

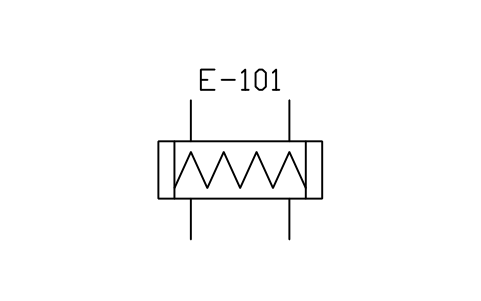

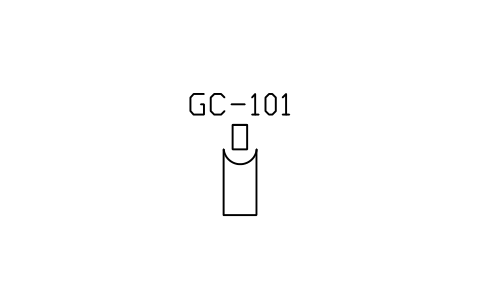

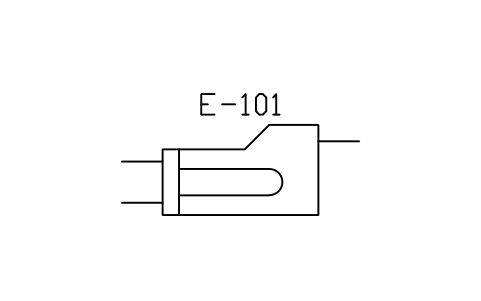

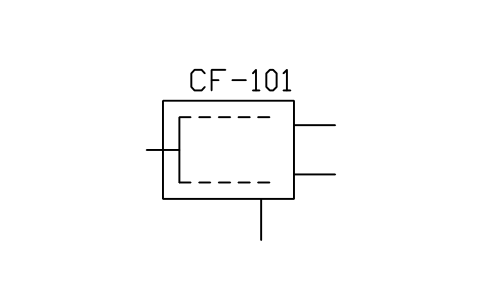

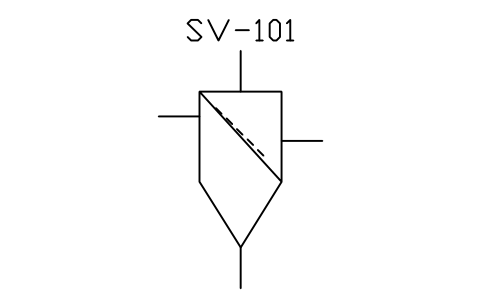

ISO 10628-2 規定了化工和石化工藝流程圖及 P&ID 的圖形符號，例如容器、塔、換熱器、機器和管件。儀表符號不在其中，它們遵循 ISA 5.1（見儀表符號庫）。

這些符號是我們按該標準的符號分組自己畫的，沒有複製標準，這個符號庫也沒有針對它做過認證。公司和專案的標準有時對個別符號的畫法不同，如果你們的不一樣，請修改這些圖塊。

常見問題

這些符號符合 ISO 10628-2 嗎？

它們是按 ISO 10628-2 符號分組裡常見的畫法繪製的，但沒有逐條核對，也沒有認證。如果客戶要求嚴格符合，請拿你手上的標準核對形狀。

庫裡包含儀表和控制符號嗎？

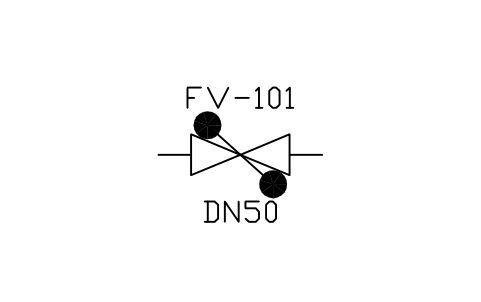

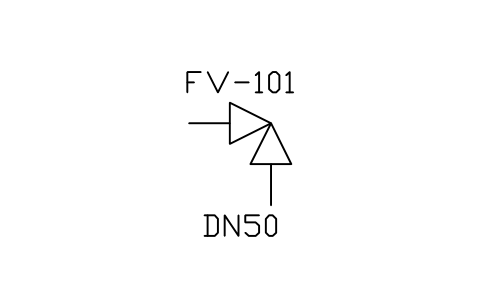

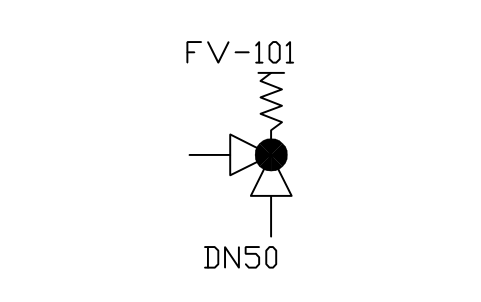

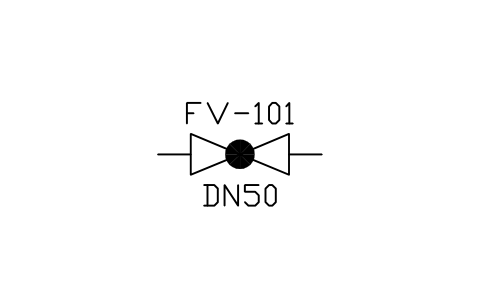

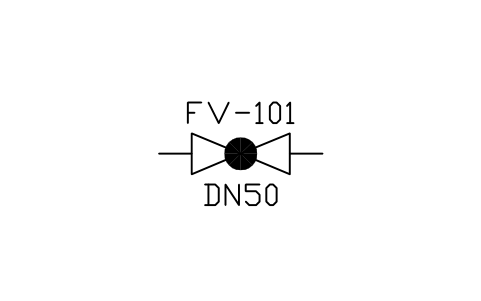

不包含。儀表圓圈、附執行機構的控制閥和訊號線在單獨的 ISA 5.1 庫裡。這個符號庫裡的閥體是 ISO 10628-2 的工藝閥門符號。

可以用在商業專案裡嗎？

可以。可免費用於你自己的專案並可修改，包括商業專案。按現狀提供，不作任何擔保。

怎樣從圖面裡生成裝置清單？

用 BlockSync 把所有圖面裡的圖塊匯出到 Excel，每個圖塊一行，附有它的位號和屬性。在 Excel 裡補全缺少的資料，再一次執行寫回，過程中有預覽和備份。

可以修改符號或增加屬性嗎？

可以。開啟 DWG，用 BEDIT 編輯圖塊，修改或增加屬性，然後儲存。要更新已經含有該圖塊的圖面，可以執行 ATTSYNC 或替換該圖塊。請先備份：如果隨意使用 ATTSYNC，屬性值可能遺失。
