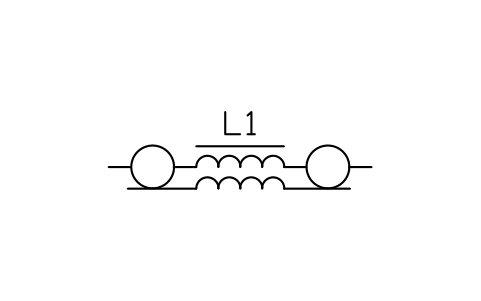

同軸扼流圈，帶磁芯符號（DWG 圖塊）
同軸扼流圈，帶磁芯是電子管、晶體、延遲線（IEC 60617）中名為 SEM_S00591_COAXIAL_CHOKE_MAGNETIC_CORE 的可直接使用的 AutoCAD 圖塊，屬於“耦合器件和扼流圈”組。它帶有 9 個屬性，其中 2 個可見，可用於裝置清單和 BlockSync 匯出。
圖塊資訊
| 圖塊名 | SEM_S00591_COAXIAL_CHOKE_MAGNETIC_CORE |
|---|---|
| 所屬庫 | 電子管、晶體、延遲線（IEC 60617） |
| 分組 | 耦合器件和扼流圈 |
| 標準 | IEC 60617-5 |
| 屬性 | 共 9 個屬性，2 個可見 |
屬性
圖上可見：TAG, VALUE。
不可見，攜帶清單所需的資料：CURRENT, PART_NO, MANUFACTURER, REMARKS, STD_CLAUSE, STD_REF, DESC。
用 BlockSync 把圖中每個副本的屬性匯出到 Excel，核對後一次寫回。
使用方法
- 下載 ZIP 並解壓，裡面是一個包含圖塊 SEM_S00591_COAXIAL_CHOKE_MAGNETIC_CORE 的 DWG。
- 開啟 DWG 把圖塊複製到你的圖紙裡，或用 INSERT 從該 DWG 插入。
- 雙擊圖塊副本，填寫編號和其他屬性。
這個符號是我們參照 IEC 60617-5 的通用形式自己繪製的，不是經認證的複製品。庫頁面說明了這些符號與標準的關係。
其他語言中的名稱
同一個符號在網站其他語言中的名稱。
- 英文
- Coaxial choke, magnetic core
- 簡體中文
- 同轴扼流圈，带磁芯
- 繁體中文
- 同軸扼流圈，帶磁芯
- 日文
- 同軸チョークコイル(磁心付き)
- 韓文
- 동축 초크, 자심 포함
- 德文
- Koaxialdrossel, mit Magnetkern
- 法文
- Self de choc coaxiale, à noyau magnétique
- 義大利文
- Bobina d'arresto coassiale, con nucleo magnetico
- 西班牙文
- Bobina de choque coaxial, con núcleo magnético
