Kann ich die Zeichnung für ein echtes Projekt verwenden?

Als Ausgangspunkt für Aufbau und Layer ja. Bemessungswerte, Einstellwerte und Kabelquerschnitte sind erfunden. Der Plan muss deshalb für Ihr Projekt geprüft und angepasst werden, bevor er für Planung oder Bau dient.

Warum sind die Layer farbig?

Farben und Linienstärken folgen den Layern: Hauptstromkreise sind rot und dick, Steuerung ist cyan, Signal ist grün. Die Plotstil-Tabelle im ZIP druckt alles schwarz und behält die Linienstärken, sodass Sie auch in Schwarzweiß plotten können.

Welche CAD-Programme öffnen die Dateien?

Zeichnung und Vorlage liegen im AutoCAD-2018-Format vor. AutoCAD 2018 und neuer öffnen sie, ebenso andere CAD-Programme, die dieses Format lesen. Der Browser-Viewer braucht keine Installation.

Ressourcen Stromlaufplan-Symbole

Stromlaufplan einer Motorsteuerung: Beispiel-DWGs und Elektro-Vorlage

Vollständige Motorsteuerungen auf ISO-A3-Blättern, auf drei Arten gezeichnet: ein Direktanlauf mit Aus- und Ein-Taster und Betriebs- und Störleuchten, eine Wendeschützschaltung mit zwei verriegelten Schützen und ein Stern-Dreieck-Anlauf mit Netz-, Stern- und Dreieckschütz und einem anzugsverzögerten Zeitrelais. Jede Zeichnung zeigt Hauptstromkreis und Steuerstromkreis nebeneinander, dazu Geräteliste, Motordaten, Einstellwerte und ein ausgefülltes Schriftfeld. Alle Symbole sind Blöcke aus unseren IEC-60617-Symbolbibliotheken, Kennzeichen und Bemessungswerte sind eingetragen.

Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.

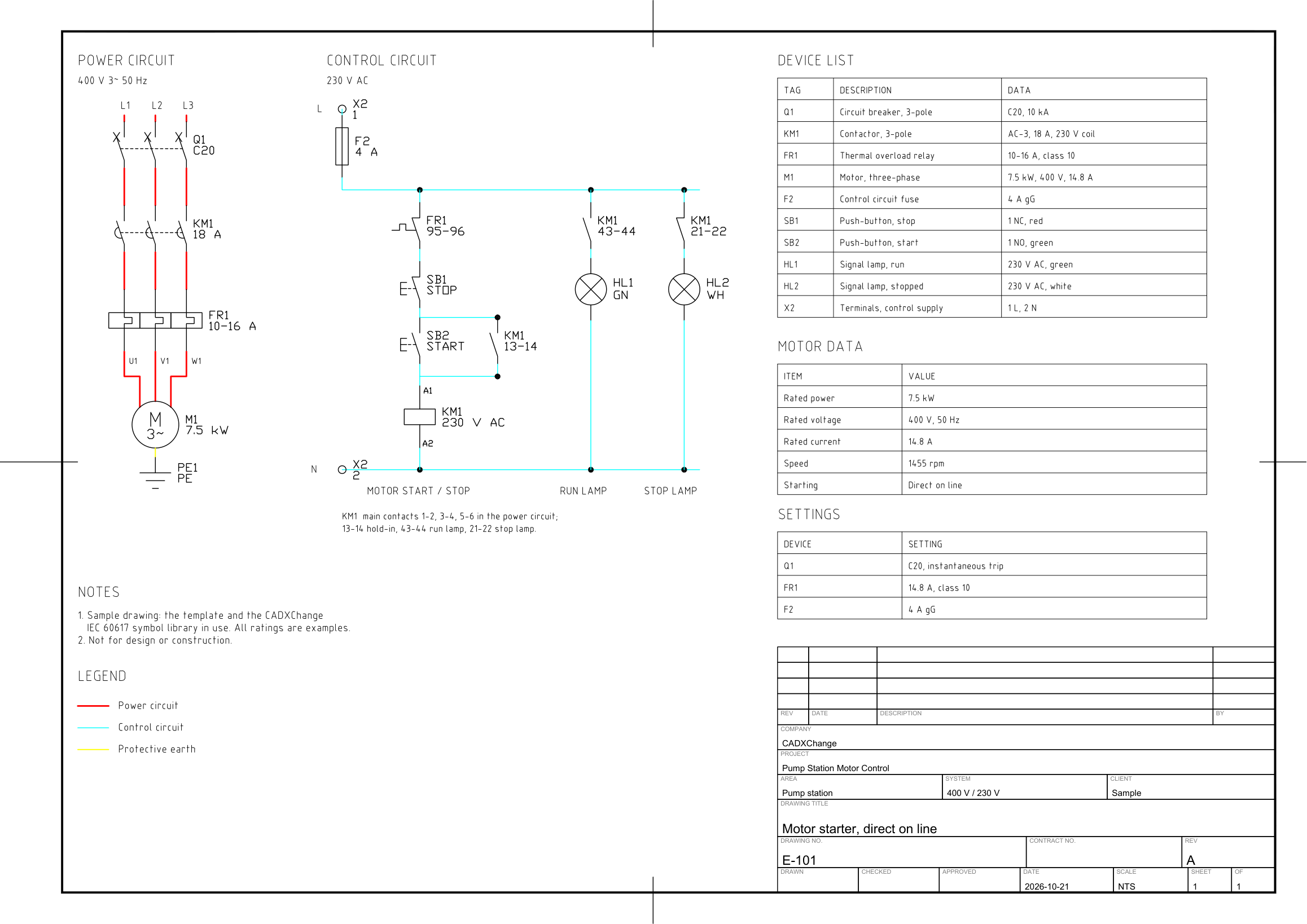

Direktanlauf

Ein 7,5-kW-Motor, direkt eingeschaltet: Leistungsschalter, Schütz und Motorschutzrelais im Hauptstromkreis; Aus- und Einschalttaster mit Selbsthaltekontakt sowie Betriebs- und Stillstandsmeldeleuchte im Steuerstromkreis.

ZIP herunterladen Im Browser ansehen

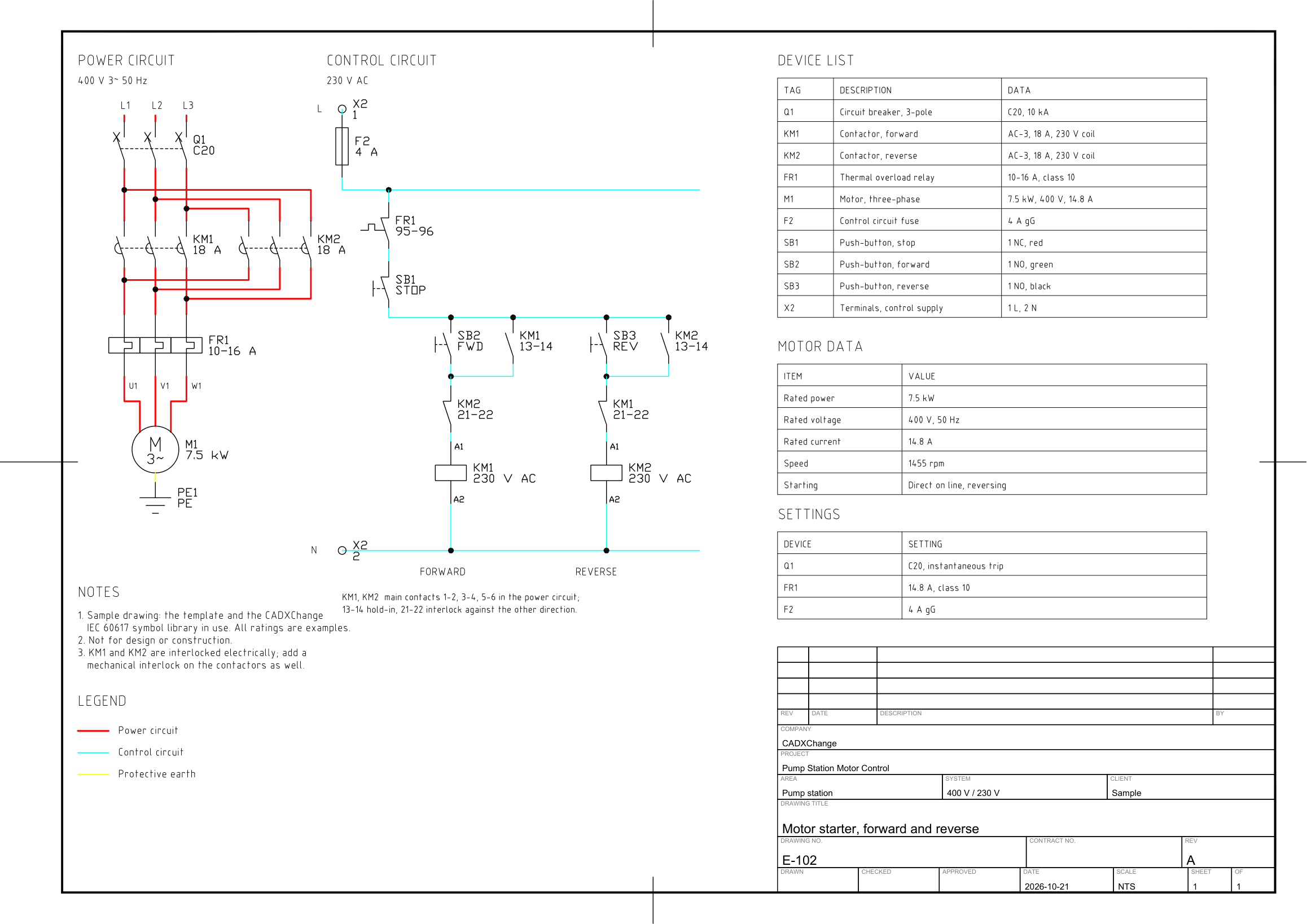

Wendeschaltung

Eine Wendeschützschaltung für einen 7,5-kW-Motor: zwei Schütze, die zwei Phasen vertauschen, ein gemeinsamer Aus-Taster, getrennte Taster für Rechts- und Linkslauf und Verriegelungskontakte, damit nie beide Schütze gleichzeitig anziehen.

ZIP herunterladen Im Browser ansehen

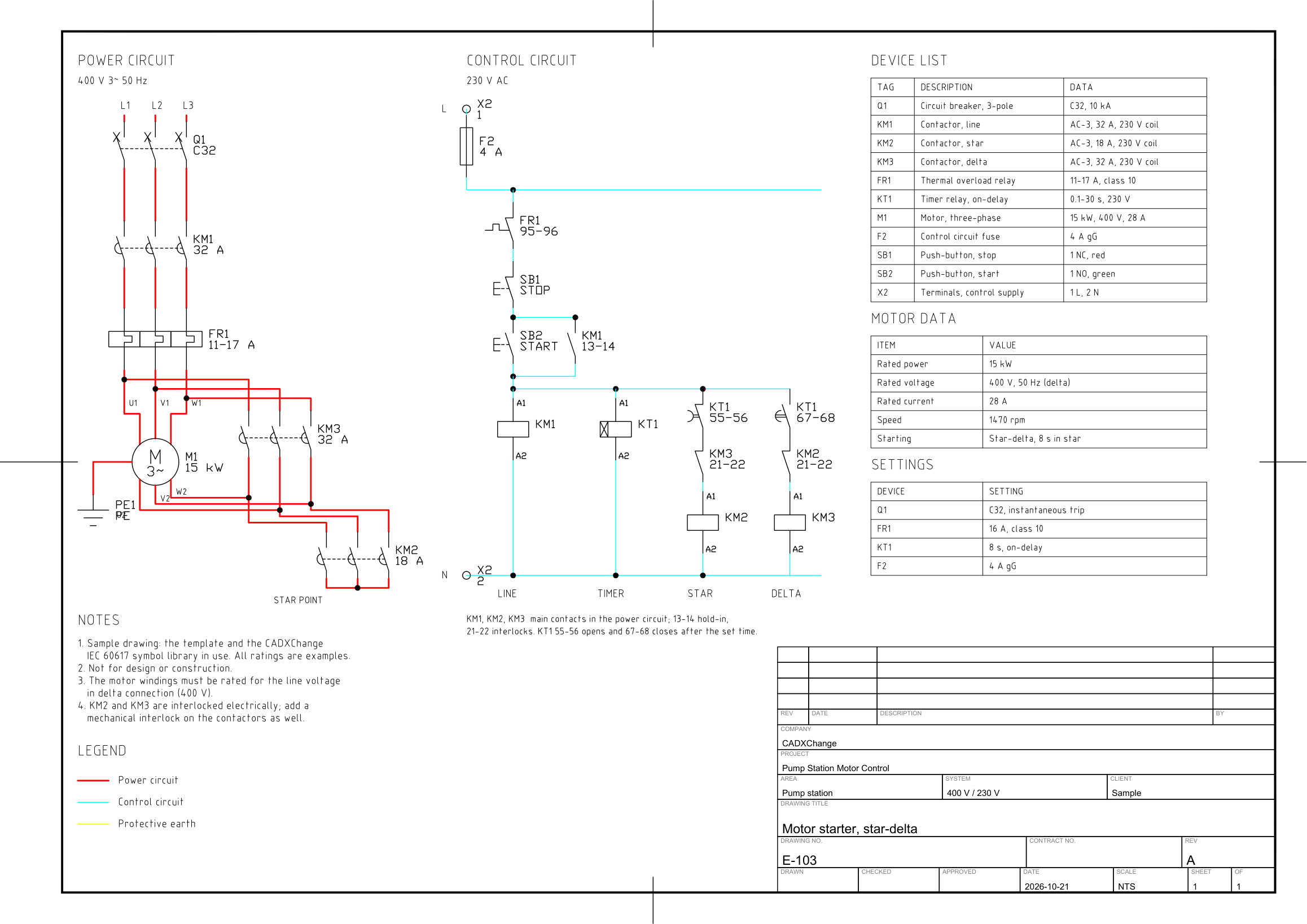

Stern-Dreieck-Anlauf

Stern-Dreieck-Anlauf für einen 15-kW-Motor: Netz-, Stern- und Dreieckschütz, ein Motor mit sechs Anschlüssen, ein anzugsverzögertes Zeitrelais, das von Stern auf Dreieck umschaltet, und Verriegelungskontakte, damit Stern und Dreieck nie gleichzeitig eingeschaltet sind.

ZIP herunterladen Im Browser ansehen

Diese Beispielzeichnung verwendet

Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.

Das steckt im ZIP

Motor-Control-Direct-On-Line-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Motor-Control-Forward-Reverse-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Motor-Control-Star-Delta-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Electrical-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist
CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt
README.txt
README mit Layerliste und Hinweisen zur Nutzung

Jedes ZIP enthält seine eigene Zeichnung sowie die Vorlage, die Plotstiltabelle und die README.

Die Vorlage

Die Elektro-Vorlage hat 16 Layer mit Farben, Linienstärken und Linientypen (Hauptstromkreise, Sammelschienen, Steuerung, Signal, Schutzerde, Gehäusegrenzen, Text und mehr), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 sowie ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine gängige Konvention, keine Norm; passen Sie sie an die Regeln Ihres Unternehmens an.

Definierte Layer

Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.

Layer	Farbe	Linienstärke	Linientyp	Verwendung	Direktanlauf	Wendeschaltung	Stern-Dreieck-Anlauf
Elektro-Layer
ELEC-POWER	1	0.50 mm	Continuous	Hauptstromkreise	17	29	44
ELEC-BUS	1	0.70 mm	Continuous	Sammelschienen und dicke Linien	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-CONTROL	4	0.25 mm	Continuous	Steuerstromkreise	20	21	22
ELEC-SIGNAL	3	0.18 mm	Continuous	Signal-, Mess- und Kommunikationskreise	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-PE	2	0.35 mm	Continuous	Schutzerde und Potentialausgleich	2	2	1
ELEC-CABLE	30	0.25 mm	DASHED	Kabel-, Rohr- und Trassenführung	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
SYMBOL	7	0.25 mm	Continuous	Symbole (der Layer der Symbolbibliotheken)	25	34	39
ELEC-TERMINAL	7	0.25 mm	Continuous	Klemmen und Anschlusspunkte	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-BOUNDARY	5	0.18 mm	DASHDOT	Grenzen von Gehäusen, Tafeln und Geräten	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-MECH-LINK	8	0.18 mm	DASHED	Mechanische Verbindungen, Verriegelungen und Messverbindungen	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-REF	7	0.18 mm	Continuous	Betriebsmittelkennzeichen (-QF1, -K2)	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-WIRE-NO	7	0.18 mm	Continuous	Aderkennzeichen und Kabelbeschriftung	8	8	11
ELEC-XREF	9	0.13 mm	Continuous	Kontakt- und Querverweistexte	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
ELEC-TEXT	7	0.18 mm	Continuous	Allgemeiner Text	103	102	112
ELEC-NOTES	7	0.18 mm	Continuous	Hinweise und Legenden	4	6	8
ELEC-DIM	3	0.18 mm	Continuous	Bemaßung	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
Blatt- und Symbol-Layer
0	7	Standard	Continuous	Standard-Layer, leer lassen	hier nicht genutzt	hier nicht genutzt	hier nicht genutzt
FRAME	7	Standard	Continuous	Blattrahmen	5	5	5
TITLEBLOCK	7	Standard	Continuous	Schriftfeld und Änderungstabelle	1	1	1
VIEWPORT	8	Standard	Continuous	Layout-Ansichtsfensterrahmen (wird nicht geplottet)	2	2	2
DRAWING-AREA	8	Standard	Continuous	Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet)	2	2	2

Definierte Stile

Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.

Art	Name	Einstellungen
Textstil	ISO	isocp.shx, 15°, variable Höhe
Textstil	ISO-2.5	isocp.shx, 15°, 2.5 mm hoch
Textstil	ISO-3.5	isocp.shx, 15°, 3.5 mm hoch
Textstil	ISO-5	isocp.shx, 15°, 5 mm hoch
Textstil	TB-en	Arial, vom Schriftfeld verwendet
Bemaßungsstil	ISO-25	Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen
Linientyp	Continuous	Volllinie
Linientyp	DASHED	Strichlinie
Linientyp	DASHDOT	Strichpunktlinie
Linientyp	CENTER	Mittellinie
Linientyp	PHANTOM	Strich-Zweipunkt-Linie
Linientyp	HIDDEN	Verdeckte Linie

Blatt- und Zeichnungseinrichtung

Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.

Blatt: ISO A3 quer, 420 × 297 mm.
Layout: Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
Rahmen: 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
Modellbereich: Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
Schriftfeld: 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
Schrifthöhe: 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
Linientypfaktor: 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
Plotstil: Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.

Direktanlauf

Felder des Schriftfelds

Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.

Attribut	Feld auf dem Blatt	Wert in diesem Beispiel
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, direct on line
DRAWING_NO	DRAWING NO.	E-101
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).

Blöcke in der Zeichnung

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.

Symbol	Block	Anzahl

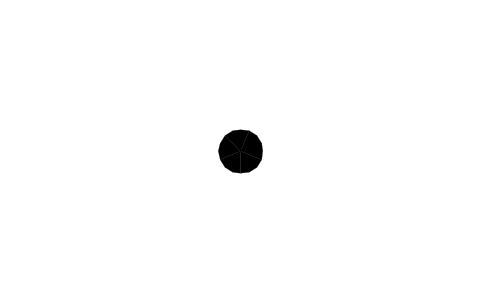

Verbindungspunkt	IEC_JUNCTION	8

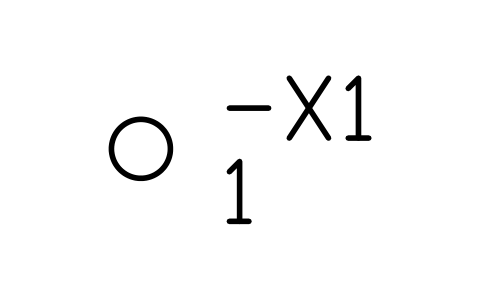

Klemme	IEC_TERMINAL	2
Hilfskontakt, Schließer	IEC_AUX_CONTACT_NO	2

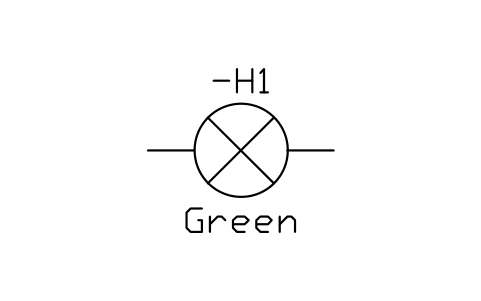

Meldeleuchte	IEC_LAMP	2

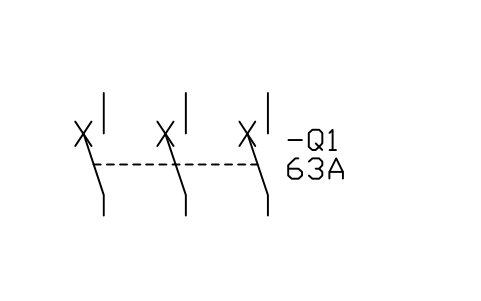

Leistungsschalter, 3-polig	IEC_CIRCUIT_BREAKER_3P	1

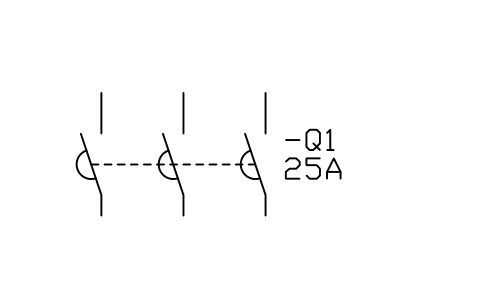

Schütz, 3-polig	IEC_CONTACTOR_3P	1

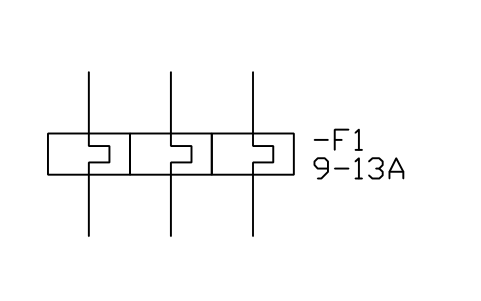

Thermisches Überlastrelais, 3P	IEC_THERMAL_RELAY_3P	1

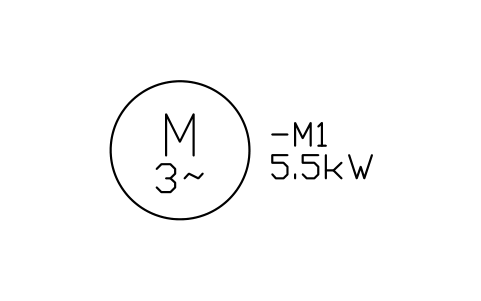

Motor, dreiphasig	IEC_MOTOR_3PH	1

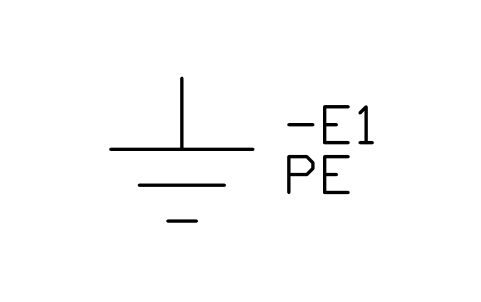

Erde	IEC_EARTH	1
Sicherung	IEC_FUSE	1

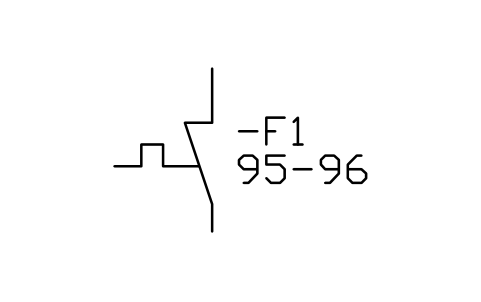

Überlastkontakt (thermisch), Öffner	IEC_THERMAL_CONTACT_NC	1

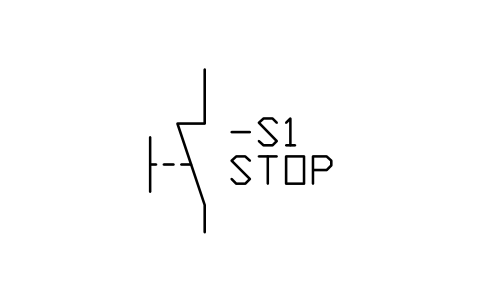

Taster, Öffner	IEC_PUSHBUTTON_NC	1

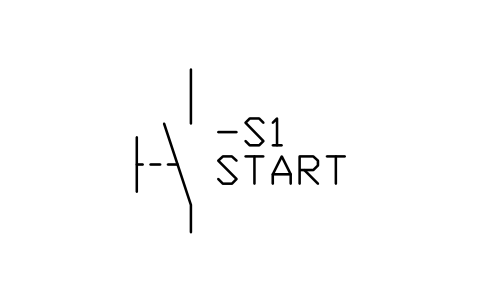

Taster, Schließer	IEC_PUSHBUTTON_NO	1

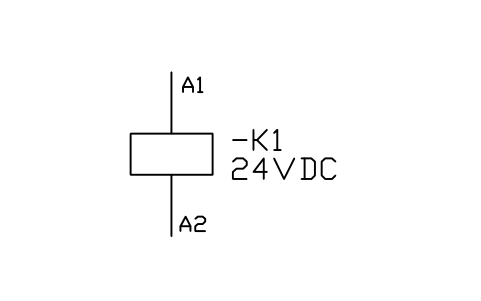

Relais-/Schützspule	IEC_COIL	1

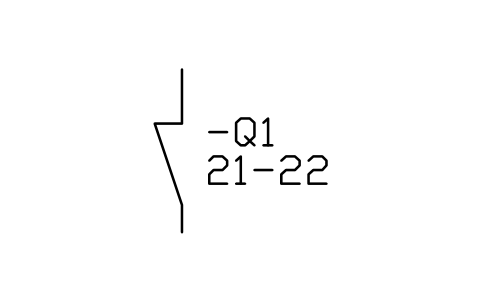

Hilfskontakt, Öffner	IEC_AUX_CONTACT_NC	1

Betriebsmittelliste

Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.

Kennzeichen	Beschreibung	Auf dem Blatt sichtbar	Ausgefüllt, nicht sichtbar
Q1	Leistungsschalter, 3-poligIEC_CIRCUIT_BREAKER_3P	RATING_A = C20	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	Schütz, 3-poligIEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	Thermisches Überlastrelais, 3PIEC_THERMAL_RELAY_3P	SETTING_A = 10-16 A	CLASS = 10POLES = 3
M1	Motor, dreiphasigIEC_MOTOR_3PH	POWER_KW = 7.5 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	ErdeIEC_EARTH	EARTH_TYPE = PE
X2	KlemmeIEC_TERMINAL	TERMINAL_NO = 1
F2	SicherungIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	KlemmeIEC_TERMINAL	TERMINAL_NO = 2
FR1	Überlastkontakt (thermisch), ÖffnerIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	Taster, ÖffnerIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	Taster, SchließerIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	Hilfskontakt, SchließerIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	Relais-/SchützspuleIEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
KM1	Hilfskontakt, SchließerIEC_AUX_CONTACT_NO	CONTACT_NO = 43-44	RATING_A = 10OPERATING_DEVICE = KM1
HL1	MeldeleuchteIEC_LAMP	COLOR = GN	VOLTAGE = 230 V ACPOWER = 2 W
KM1	Hilfskontakt, ÖffnerIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
HL2	MeldeleuchteIEC_LAMP	COLOR = WH	VOLTAGE = 230 V ACPOWER = 2 W

Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.

Wendeschaltung

Felder des Schriftfelds

Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.

Attribut	Feld auf dem Blatt	Wert in diesem Beispiel
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, forward and reverse
DRAWING_NO	DRAWING NO.	E-102
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).

Blöcke in der Zeichnung

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.

Symbol	Block	Anzahl
Verbindungspunkt	IEC_JUNCTION	15
Schütz, 3-polig	IEC_CONTACTOR_3P	2
Klemme	IEC_TERMINAL	2
Taster, Schließer	IEC_PUSHBUTTON_NO	2
Hilfskontakt, Schließer	IEC_AUX_CONTACT_NO	2
Hilfskontakt, Öffner	IEC_AUX_CONTACT_NC	2
Relais-/Schützspule	IEC_COIL	2
Leistungsschalter, 3-polig	IEC_CIRCUIT_BREAKER_3P	1
Thermisches Überlastrelais, 3P	IEC_THERMAL_RELAY_3P	1
Motor, dreiphasig	IEC_MOTOR_3PH	1
Erde	IEC_EARTH	1
Sicherung	IEC_FUSE	1
Überlastkontakt (thermisch), Öffner	IEC_THERMAL_CONTACT_NC	1
Taster, Öffner	IEC_PUSHBUTTON_NC	1

Betriebsmittelliste

Kennzeichen	Beschreibung	Auf dem Blatt sichtbar	Ausgefüllt, nicht sichtbar
Q1	Leistungsschalter, 3-poligIEC_CIRCUIT_BREAKER_3P	RATING_A = C20	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	Schütz, 3-poligIEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
KM2	Schütz, 3-poligIEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	Thermisches Überlastrelais, 3PIEC_THERMAL_RELAY_3P	SETTING_A = 10-16 A	CLASS = 10POLES = 3
M1	Motor, dreiphasigIEC_MOTOR_3PH	POWER_KW = 7.5 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	ErdeIEC_EARTH	EARTH_TYPE = PE
X2	KlemmeIEC_TERMINAL	TERMINAL_NO = 1
F2	SicherungIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	KlemmeIEC_TERMINAL	TERMINAL_NO = 2
FR1	Überlastkontakt (thermisch), ÖffnerIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	Taster, ÖffnerIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	Taster, SchließerIEC_PUSHBUTTON_NO	LEGEND = FWD	CONTACT_NO = 1 NOCOLOR = Green
KM1	Hilfskontakt, SchließerIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM2	Hilfskontakt, ÖffnerIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM1	Relais-/SchützspuleIEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8
SB3	Taster, SchließerIEC_PUSHBUTTON_NO	LEGEND = REV	CONTACT_NO = 1 NOCOLOR = Green
KM2	Hilfskontakt, SchließerIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM2
KM1	Hilfskontakt, ÖffnerIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM1
KM2	Relais-/SchützspuleIEC_COIL	VOLTAGE = 230 V AC	POWER_W = 8

Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.

Stern-Dreieck-Anlauf

Felder des Schriftfelds

Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.

Attribut	Feld auf dem Blatt	Wert in diesem Beispiel
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Pump Station Motor Control
AREA	AREA	Pump station
SYSTEM	SYSTEM	400 V / 230 V
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Motor starter, star-delta
DRAWING_NO	DRAWING NO.	E-103
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-21
SCALE	SCALE	NTS
SHEET	SHEET	1
SHEET_OF	OF	1

Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).

Blöcke in der Zeichnung

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.

Symbol	Block	Anzahl
Verbindungspunkt	IEC_JUNCTION	17
Schütz, 3-polig	IEC_CONTACTOR_3P	3
Relais-/Schützspule	IEC_COIL	3
Klemme	IEC_TERMINAL	2
Hilfskontakt, Öffner	IEC_AUX_CONTACT_NC	2
Leistungsschalter, 3-polig	IEC_CIRCUIT_BREAKER_3P	1
Thermisches Überlastrelais, 3P	IEC_THERMAL_RELAY_3P	1
Motor, dreiphasig	IEC_MOTOR_3PH	1
Erde	IEC_EARTH	1

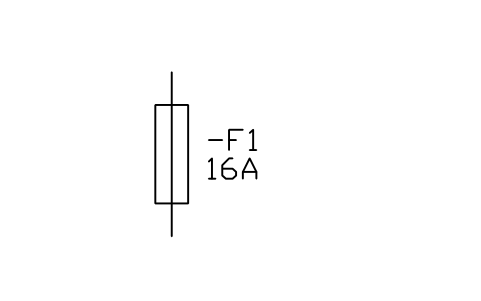

Sicherung	IEC_FUSE	1
Überlastkontakt (thermisch), Öffner	IEC_THERMAL_CONTACT_NC	1
Taster, Öffner	IEC_PUSHBUTTON_NC	1
Taster, Schließer	IEC_PUSHBUTTON_NO	1

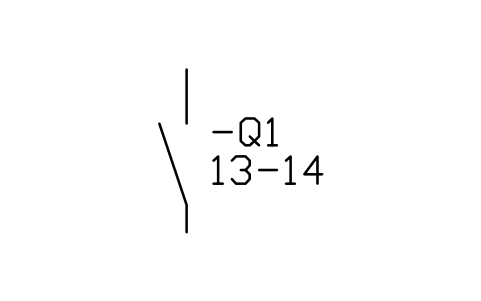

Hilfskontakt, Schließer	IEC_AUX_CONTACT_NO	1

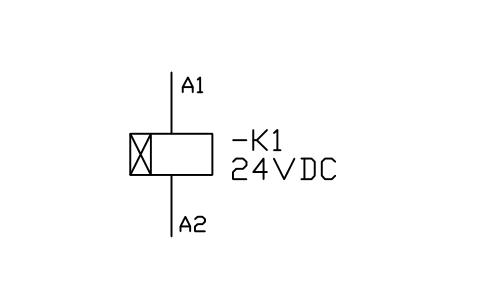

Spule, anzugsverzögertes Relais	IEC_COIL_SLOW_OPERATE	1

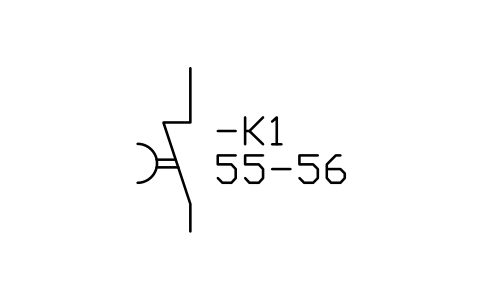

Öffner, abfallverzögert	IEC_CONTACT_NC_TDO	1

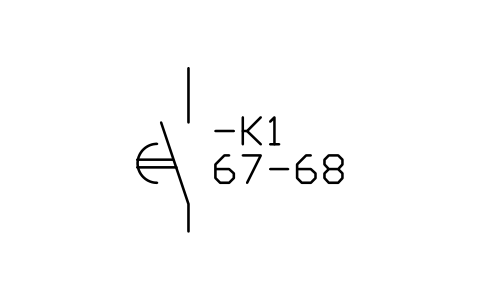

Schließer, anzugsverzögert	IEC_CONTACT_NO_TDC	1

Betriebsmittelliste

Kennzeichen	Beschreibung	Auf dem Blatt sichtbar	Ausgefüllt, nicht sichtbar
Q1	Leistungsschalter, 3-poligIEC_CIRCUIT_BREAKER_3P	RATING_A = C32	POLES = 3CURVE = CBREAKING_KA = 10VOLTAGE = 400 V
KM1	Schütz, 3-poligIEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
FR1	Thermisches Überlastrelais, 3PIEC_THERMAL_RELAY_3P	SETTING_A = 11-17 A	CLASS = 10POLES = 3
KM3	Schütz, 3-poligIEC_CONTACTOR_3P	RATING_A = 32 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
M1	Motor, dreiphasigIEC_MOTOR_3PH	POWER_KW = 15 kW	VOLTAGE = 400 VCURRENT = 14.8 ASPEED_RPM = 1455FREQUENCY = 50 Hz
PE1	ErdeIEC_EARTH	EARTH_TYPE = PE
KM2	Schütz, 3-poligIEC_CONTACTOR_3P	RATING_A = 18 A	POLES = 3UTILIZATION = AC-3COIL_VOLTAGE = 230 V AC
X2	KlemmeIEC_TERMINAL	TERMINAL_NO = 1
F2	SicherungIEC_FUSE	RATING_A = 4 A	VOLTAGE = 230 VCLASS = gGBREAKING_KA = 50
X2	KlemmeIEC_TERMINAL	TERMINAL_NO = 2
FR1	Überlastkontakt (thermisch), ÖffnerIEC_THERMAL_CONTACT_NC	CONTACT_NO = 95-96	RATING_A = 6
SB1	Taster, ÖffnerIEC_PUSHBUTTON_NC	LEGEND = STOP	CONTACT_NO = 1 NCCOLOR = Red
SB2	Taster, SchließerIEC_PUSHBUTTON_NO	LEGEND = START	CONTACT_NO = 1 NOCOLOR = Green
KM1	Hilfskontakt, SchließerIEC_AUX_CONTACT_NO	CONTACT_NO = 13-14	RATING_A = 10OPERATING_DEVICE = KM1
KM1	Relais-/SchützspuleIEC_COIL		POWER_W = 8
KT1	Spule, anzugsverzögertes RelaisIEC_COIL_SLOW_OPERATE
KT1	Öffner, abfallverzögertIEC_CONTACT_NC_TDO	CONTACT_NO = 55-56
KM3	Hilfskontakt, ÖffnerIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM3
KM2	Relais-/SchützspuleIEC_COIL		POWER_W = 8
KT1	Schließer, anzugsverzögertIEC_CONTACT_NO_TDC	CONTACT_NO = 67-68
KM2	Hilfskontakt, ÖffnerIEC_AUX_CONTACT_NC	CONTACT_NO = 21-22	RATING_A = 10OPERATING_DEVICE = KM2
KM3	Relais-/SchützspuleIEC_COIL		POWER_W = 8

Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.

So verwenden Sie es

Öffnen Sie die Beispielzeichnung, um zu sehen, wie Layer, Text und Schriftfeld eingesetzt werden, oder öffnen Sie sie zuerst im Browser, ganz ohne Installation.
Beginnen Sie Ihre Zeichnung mit der Vorlage (NEU, dann die DWT-Datei wählen). Für Schwarzweißdrucke kopieren Sie die CTB-Datei in den Ordner der Plotstile.
Fügen Sie Blöcke aus der Symbolbibliothek in Ihre Zeichnung ein. Die Blöcke im Beispiel sind Kopien; sie ändern sich nicht, wenn sich eine Bibliothek ändert.
Doppelklicken Sie auf das Schriftfeld, um es auszufüllen, und exportieren Sie danach die Betriebsmittelliste mit BlockSync.

Häufige Fragen

Kann ich die Zeichnung für ein echtes Projekt verwenden?: Als Ausgangspunkt für Aufbau und Layer ja. Bemessungswerte, Einstellwerte und Kabelquerschnitte sind erfunden. Der Plan muss deshalb für Ihr Projekt geprüft und angepasst werden, bevor er für Planung oder Bau dient.
Warum sind die Layer farbig?: Farben und Linienstärken folgen den Layern: Hauptstromkreise sind rot und dick, Steuerung ist cyan, Signal ist grün. Die Plotstil-Tabelle im ZIP druckt alles schwarz und behält die Linienstärken, sodass Sie auch in Schwarzweiß plotten können.
Welche CAD-Programme öffnen die Dateien?: Zeichnung und Vorlage liegen im AutoCAD-2018-Format vor. AutoCAD 2018 und neuer öffnen sie, ebenso andere CAD-Programme, die dieses Format lesen. Der Browser-Viewer braucht keine Installation.
