Lenz- und Ballastsystem eines Schiffes: DWG-Beispiel mit Pumpen, Armaturen, Tanks und Schiffsvorlage

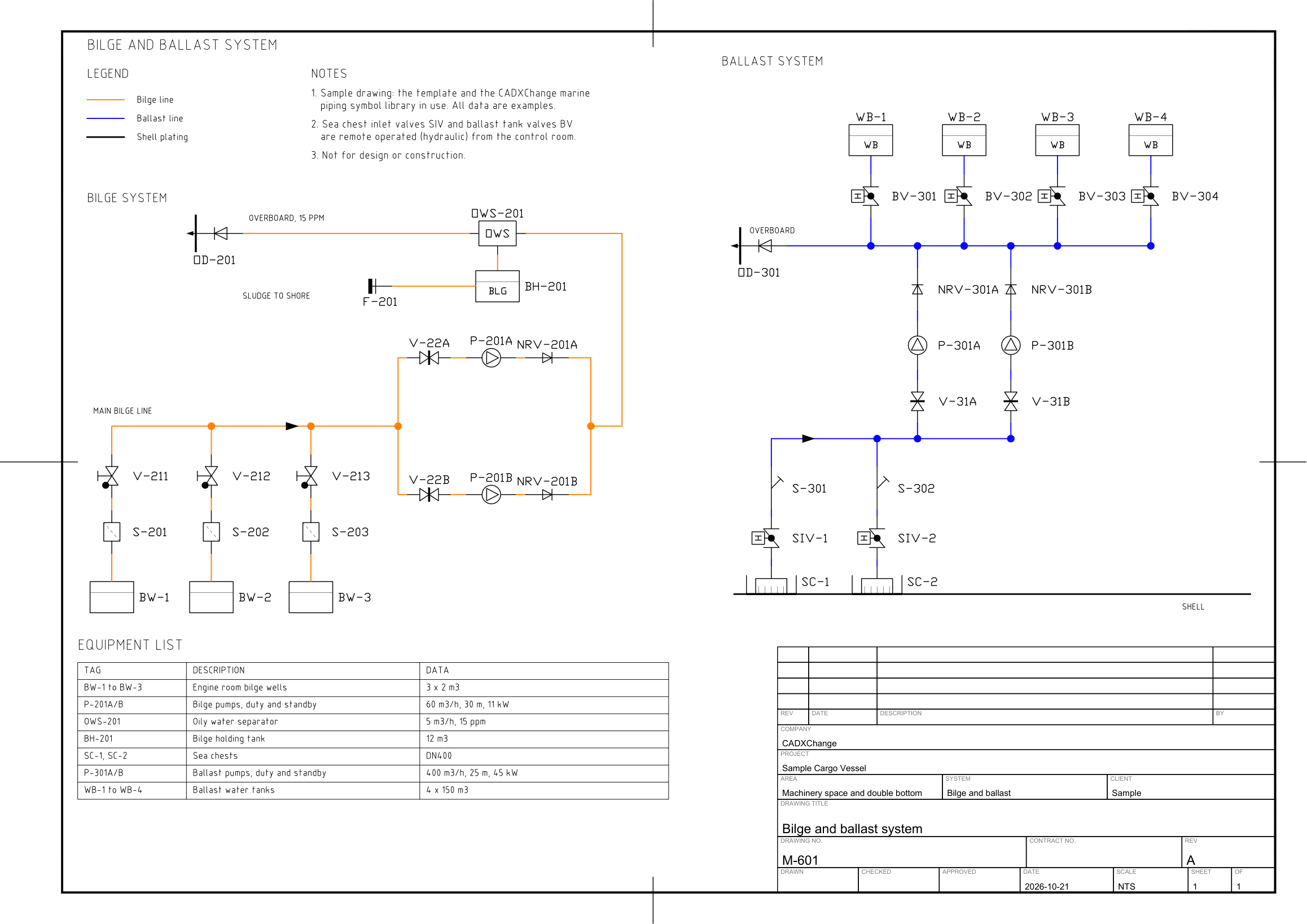

Ein Blatt zeigt zwei Schiffssysteme. Das Lenzsystem sammelt das Wasser aus drei Lenzbrunnen im Maschinenraum über Schmutzfänger und Schraubniederschraub-Rückschlagventile, fördert es mit einer Betriebs- und einer Reservepumpe zur Bilgenentölungsanlage und leitet das gereinigte Wasser über Bord; der Schlamm geht in einen Sammeltank und zum Landanschluss. Das Ballastsystem saugt über zwei Seekästen mit fernbetätigten Einlassventilen und Schmutzfängern an und füllt mit Betriebs- und Reserve-Ballastpumpe und fernbetätigten Tankventilen vier Ballasttanks. Lenz- und Ballastleitungen haben je einen eigenen Layer und eine eigene Farbe, jedes Symbol trägt eine Kennzeichnung, dazu kommen Geräteliste und Hinweise.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.
Diese Beispielzeichnung verwendet

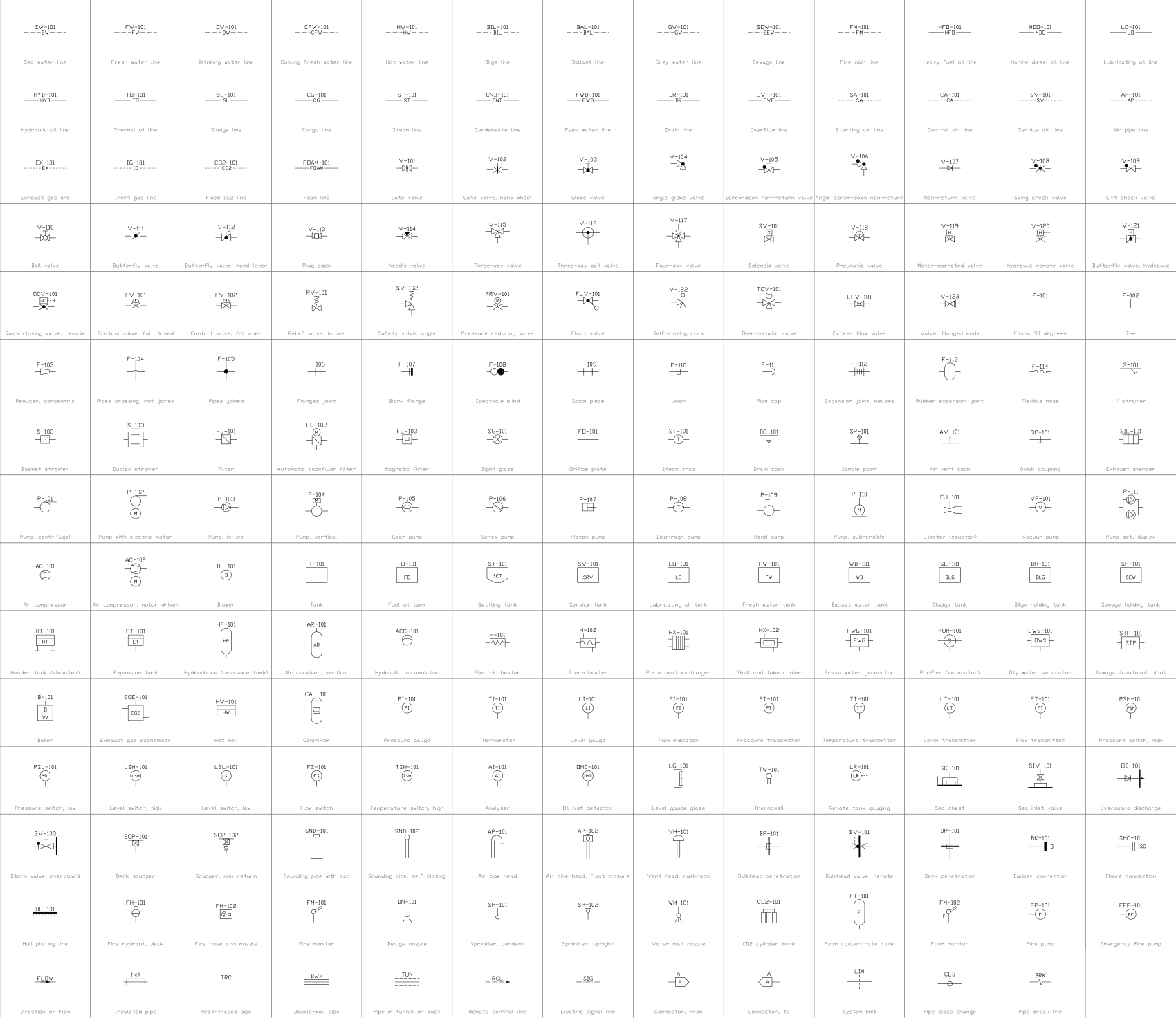

Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Das steckt im ZIP
- Ship-Piping-Bilge-Ballast-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format) - Marine-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist - CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt - README.txt
README mit Layerliste und Hinweisen zur Nutzung
Die Vorlage
Die Schiffsvorlage enthält 19 Layer mit Farben, Linienstärken und Linientypen (Rumpf, Decks, Tanks, verdeckte Kanten, Mittellinie und Spantlinien, Lenz-, Ballast-, Seewasser-, Brennstoff-, Feuerlösch- und Luftleitungen, Fernsteuerung, Symbole, Kennzeichnungen, Leitungsnummern, Text, Hinweise und Bemaßung), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 und ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine verbreitete Konvention, keine Norm; passen Sie sie an die Regeln Ihrer Werft oder Klassifikationsgesellschaft an.
Definierte Layer
Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.
| Layer | Farbe | Linienstärke | Linientyp | Verwendung | Objekte hier |
|---|---|---|---|---|---|
| Schiffs-Layer | |||||
| MAR-HULL | 7 | 0.50 mm | Continuous | Rumpf, Außenhaut und Linien der wasserdichten Schotten | 2 |
| MAR-DECK | 8 | 0.35 mm | Continuous | Decks, Tankdecke, Aufbauten und Schornsteinumriss | hier nicht genutzt |
| MAR-TANK | 5 | 0.25 mm | Continuous | Tank- und Raumgrenzen | hier nicht genutzt |
| MAR-HIDDEN | 8 | 0.18 mm | HIDDEN | Verdeckte Kanten und Teile unterhalb der Schnittebene | hier nicht genutzt |
| MAR-CL | 1 | 0.13 mm | CENTER | Mittellinie, Basislinie und Wasserlinie | hier nicht genutzt |
| MAR-FRAME | 1 | 0.13 mm | DASHDOT | Spantlinien, Lote und Stationsmarken | hier nicht genutzt |
| MAR-PIPE-BILGE | 30 | 0.35 mm | Continuous | Lenz-, Entwässerungs- und Schlammleitungen | 31 |
| MAR-PIPE-BALLAST | 5 | 0.35 mm | Continuous | Ballastwasserleitungen | 34 |
| MAR-PIPE-SW | 4 | 0.35 mm | Continuous | Seewasser- und Kühlwasserleitungen | hier nicht genutzt |
| MAR-PIPE-FO | 6 | 0.35 mm | Continuous | Brennstoff- und Schmierölleitungen | hier nicht genutzt |
| MAR-PIPE-FIRE | 1 | 0.35 mm | Continuous | Feuerlösch- und Brandschutzleitungen | hier nicht genutzt |
| MAR-PIPE-AIR | 3 | 0.35 mm | Continuous | Luft-, Entlüftungs-, Peil- und Überlaufleitungen | hier nicht genutzt |
| MAR-CTRL | 8 | 0.18 mm | DASHED | Fernsteuer- und Signalleitungen | hier nicht genutzt |
| SYMBOL | 7 | 0.25 mm | Continuous | Symbole (der Layer der Symbolbibliotheken) | 40 |
| MAR-TAG | 7 | 0.18 mm | Continuous | Kennzeichnung von Geräten, Armaturen und Räumen | hier nicht genutzt |
| MAR-LINE-NO | 7 | 0.18 mm | Continuous | Leitungsnummern und Systembezeichnungen | 7 |
| MAR-TEXT | 7 | 0.18 mm | Continuous | Allgemeiner Text, Ansichtstitel, Tabellen | 45 |
| MAR-NOTES | 7 | 0.18 mm | Continuous | Hinweise und Legenden | 6 |
| MAR-DIM | 3 | 0.18 mm | Continuous | Bemaßung | hier nicht genutzt |
| Blatt- und Symbol-Layer | |||||
| 0 | 7 | Standard | Continuous | Standard-Layer, leer lassen | hier nicht genutzt |
| FRAME | 7 | Standard | Continuous | Blattrahmen | 5 |
| TITLEBLOCK | 7 | Standard | Continuous | Schriftfeld und Änderungstabelle | 1 |
| VIEWPORT | 8 | Standard | Continuous | Layout-Ansichtsfensterrahmen (wird nicht geplottet) | 2 |
| DRAWING-AREA | 8 | Standard | Continuous | Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet) | 2 |
Definierte Stile
Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.
| Art | Name | Einstellungen |
|---|---|---|
| Textstil | ISO | isocp.shx, 15°, variable Höhe |
| Textstil | ISO-2.5 | isocp.shx, 15°, 2.5 mm hoch |
| Textstil | ISO-3.5 | isocp.shx, 15°, 3.5 mm hoch |
| Textstil | ISO-5 | isocp.shx, 15°, 5 mm hoch |
| Textstil | TB-en | Arial, vom Schriftfeld verwendet |
| Bemaßungsstil | ISO-25 | Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen |
| Linientyp | Continuous | Volllinie |
| Linientyp | DASHED | Strichlinie |
| Linientyp | DASHDOT | Strichpunktlinie |
| Linientyp | CENTER | Mittellinie |
| Linientyp | PHANTOM | Strich-Zweipunkt-Linie |
| Linientyp | HIDDEN | Verdeckte Linie |
Blatt- und Zeichnungseinrichtung
Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.
- Blatt
- ISO A3 quer, 420 × 297 mm.
- Layout
- Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
- Rahmen
- 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
- Modellbereich
- Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
- Schriftfeld
- 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
- Schrifthöhe
- 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
- Linientypfaktor
- 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
- Plotstil
- Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Sample Cargo Vessel |
| AREA | AREA | Machinery space and double bottom |
| SYSTEM | SYSTEM | Bilge and ballast |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Bilge and ballast system |
| DRAWING_NO | DRAWING NO. | M-601 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|

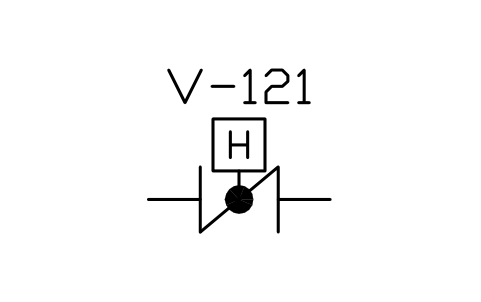

 Absperrklappe, hydraulisch | MAR_VALVE_BUTTERFLY_HYD | 6 |

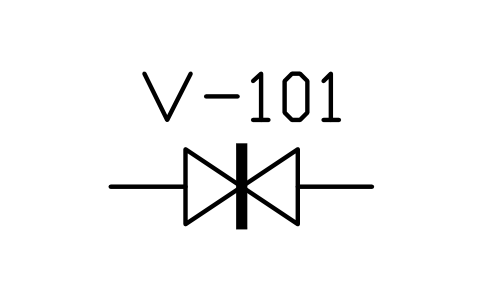

 Absperrschieber | MAR_VALVE_GATE | 4 |

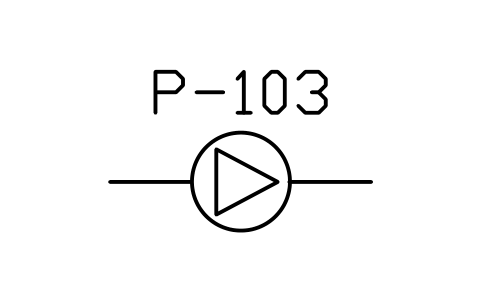

 Inline-Pumpe | MAR_PUMP_INLINE | 4 |

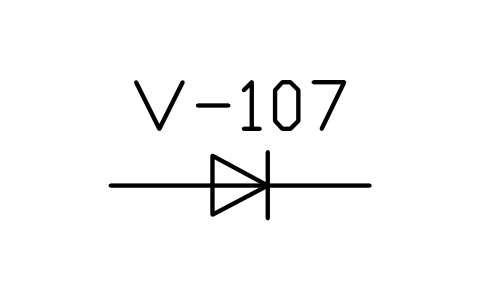

 Rückschlagventil | MAR_VALVE_CHECK | 4 |

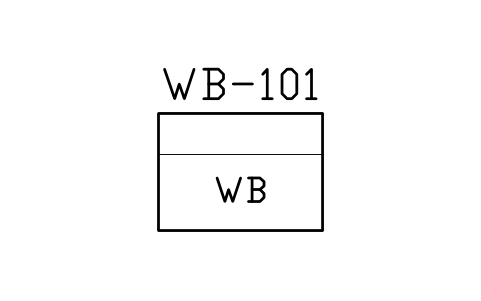

 Ballastwassertank | MAR_TANK_BALLAST | 4 |

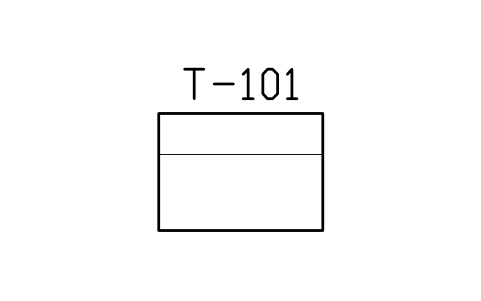

 Tank | MAR_TANK | 3 |

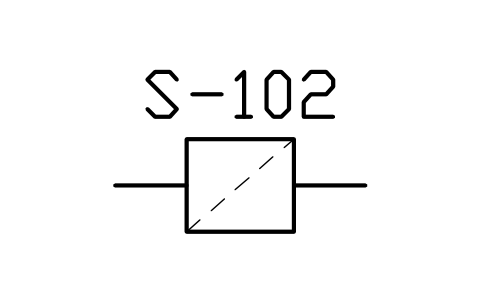

 Korbsieb | MAR_STRAINER_BASKET | 3 |

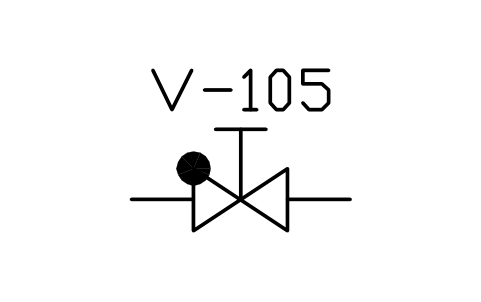

 Schraubniederschraub-Rückschlagventil | MAR_VALVE_SDNR | 3 |
 Überbordableitung | MAR_OVERBOARD | 2 |

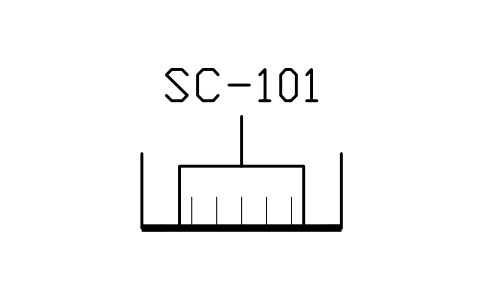

 Seekasten | MAR_SEA_CHEST | 2 |

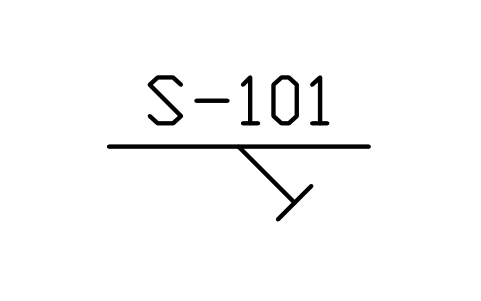

 Y-Sieb | MAR_STRAINER_Y | 2 |
 Bilgenwasserseparator | MAR_OWS | 1 |

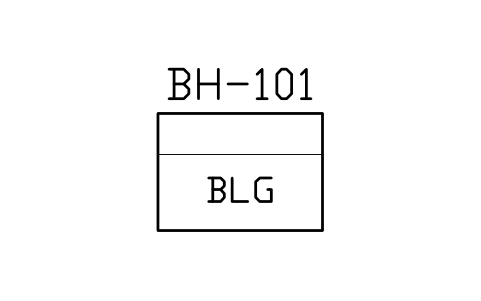

 Bilgenwassersammeltank | MAR_TANK_BILGE | 1 |

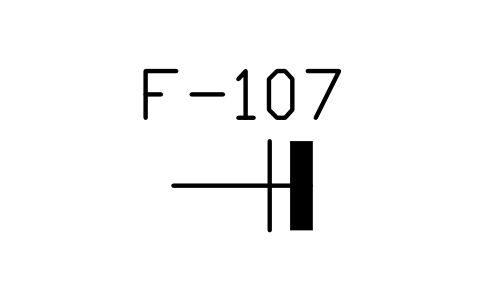

 Blindflansch | MAR_FLANGE_BLIND | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| BW-1 | TankMAR_TANK | SERVICE = Bilge waterCAPACITY_M3 = 2DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 30-36LOCATION = Machinery space | |
| S-201 | KorbsiebMAR_STRAINER_BASKET | SIZE = DN100SERVICE = Bilge waterMATERIAL = Ductile ironPRESSURE_RATING = PN10MESH_MM = 3 | |
| V-211 | Schraubniederschraub-RückschlagventilMAR_VALVE_SDNR | SIZE = DN100VALVE_TYPE = Screw-down non-returnPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| BW-2 | TankMAR_TANK | SERVICE = Bilge waterCAPACITY_M3 = 2DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 30-36LOCATION = Machinery space | |
| S-202 | KorbsiebMAR_STRAINER_BASKET | SIZE = DN100SERVICE = Bilge waterMATERIAL = Ductile ironPRESSURE_RATING = PN10MESH_MM = 3 | |
| V-212 | Schraubniederschraub-RückschlagventilMAR_VALVE_SDNR | SIZE = DN100VALVE_TYPE = Screw-down non-returnPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| BW-3 | TankMAR_TANK | SERVICE = Bilge waterCAPACITY_M3 = 2DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 30-36LOCATION = Machinery space | |
| S-203 | KorbsiebMAR_STRAINER_BASKET | SIZE = DN100SERVICE = Bilge waterMATERIAL = Ductile ironPRESSURE_RATING = PN10MESH_MM = 3 | |
| V-213 | Schraubniederschraub-RückschlagventilMAR_VALVE_SDNR | SIZE = DN100VALVE_TYPE = Screw-down non-returnPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| V-22A | AbsperrschieberMAR_VALVE_GATE | SIZE = DN100VALVE_TYPE = GatePRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| P-201A | Inline-PumpeMAR_PUMP_INLINE | SERVICE = Bilge waterFLOW_M3H = 60HEAD_M = 30MOTOR_KW = 11VOLTAGE = 440 V 3ph 60 HzSPEED_RPM = 1750 | |
| NRV-201A | RückschlagventilMAR_VALVE_CHECK | SIZE = DN100VALVE_TYPE = Swing checkPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| V-22B | AbsperrschieberMAR_VALVE_GATE | SIZE = DN100VALVE_TYPE = GatePRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| P-201B | Inline-PumpeMAR_PUMP_INLINE | SERVICE = Bilge waterFLOW_M3H = 60HEAD_M = 30MOTOR_KW = 11VOLTAGE = 440 V 3ph 60 HzSPEED_RPM = 1750 | |
| NRV-201B | RückschlagventilMAR_VALVE_CHECK | SIZE = DN100VALVE_TYPE = Swing checkPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Bilge water | |
| OWS-201 | BilgenwasserseparatorMAR_OWS | SERVICE = Bilge waterCAPACITY = 5 m3/hPOWER_KW = 2.2PRESSURE_BAR = 3DESIGN_TEMP_C = 60VOLTAGE = 440 V 3ph 60 Hz | |
| BH-201 | BilgenwassersammeltankMAR_TANK_BILGE | SERVICE = Bilge waterCAPACITY_M3 = 12DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 30-36LOCATION = Machinery space | |
| OD-201 | ÜberbordableitungMAR_OVERBOARD | SIZE = DN100SERVICE = Bilge waterMATERIAL = Ductile ironLOCATION = Machinery space | |
| F-201 | BlindflanschMAR_FLANGE_BLIND | SIZE = DN100SERVICE = Bilge waterMATERIAL = Ductile ironPRESSURE_RATING = PN10MESH_MM = 3 | |
| SC-1 | SeekastenMAR_SEA_CHEST | SIZE = DN250SERVICE = Ballast waterMATERIAL = Ductile ironLOCATION = Machinery space | |
| SIV-1 | Absperrklappe, hydraulischMAR_VALVE_BUTTERFLY_HYD | SIZE = DN250VALVE_TYPE = Butterfly, waferPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = Remote hydraulicSERVICE = Ballast water | |
| S-301 | Y-SiebMAR_STRAINER_Y | SIZE = DN250SERVICE = Ballast waterMATERIAL = Ductile ironPRESSURE_RATING = PN10MESH_MM = 3 | |
| SC-2 | SeekastenMAR_SEA_CHEST | SIZE = DN250SERVICE = Ballast waterMATERIAL = Ductile ironLOCATION = Machinery space | |
| SIV-2 | Absperrklappe, hydraulischMAR_VALVE_BUTTERFLY_HYD | SIZE = DN250VALVE_TYPE = Butterfly, waferPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = Remote hydraulicSERVICE = Ballast water | |
| S-302 | Y-SiebMAR_STRAINER_Y | SIZE = DN250SERVICE = Ballast waterMATERIAL = Ductile ironPRESSURE_RATING = PN10MESH_MM = 3 | |
| V-31A | AbsperrschieberMAR_VALVE_GATE | SIZE = DN250VALVE_TYPE = GatePRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Ballast water | |
| P-301A | Inline-PumpeMAR_PUMP_INLINE | SERVICE = Ballast waterFLOW_M3H = 400HEAD_M = 25MOTOR_KW = 45VOLTAGE = 440 V 3ph 60 HzSPEED_RPM = 1750 | |
| NRV-301A | RückschlagventilMAR_VALVE_CHECK | SIZE = DN250VALVE_TYPE = Swing checkPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Ballast water | |
| V-31B | AbsperrschieberMAR_VALVE_GATE | SIZE = DN250VALVE_TYPE = GatePRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Ballast water | |
| P-301B | Inline-PumpeMAR_PUMP_INLINE | SERVICE = Ballast waterFLOW_M3H = 400HEAD_M = 25MOTOR_KW = 45VOLTAGE = 440 V 3ph 60 HzSPEED_RPM = 1750 | |
| NRV-301B | RückschlagventilMAR_VALVE_CHECK | SIZE = DN250VALVE_TYPE = Swing checkPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = HandSERVICE = Ballast water | |
| OD-301 | ÜberbordableitungMAR_OVERBOARD | SIZE = DN250SERVICE = Ballast waterMATERIAL = Ductile ironLOCATION = Machinery space | |
| BV-301 | Absperrklappe, hydraulischMAR_VALVE_BUTTERFLY_HYD | SIZE = DN250VALVE_TYPE = Butterfly, waferPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = Remote hydraulicSERVICE = Ballast water | |
| WB-1 | BallastwassertankMAR_TANK_BALLAST | SERVICE = Ballast waterCAPACITY_M3 = 150DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 62-80LOCATION = Double bottom | |
| BV-302 | Absperrklappe, hydraulischMAR_VALVE_BUTTERFLY_HYD | SIZE = DN250VALVE_TYPE = Butterfly, waferPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = Remote hydraulicSERVICE = Ballast water | |
| WB-2 | BallastwassertankMAR_TANK_BALLAST | SERVICE = Ballast waterCAPACITY_M3 = 150DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 62-80LOCATION = Double bottom | |
| BV-303 | Absperrklappe, hydraulischMAR_VALVE_BUTTERFLY_HYD | SIZE = DN250VALVE_TYPE = Butterfly, waferPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = Remote hydraulicSERVICE = Ballast water | |
| WB-3 | BallastwassertankMAR_TANK_BALLAST | SERVICE = Ballast waterCAPACITY_M3 = 150DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 62-80LOCATION = Double bottom | |
| BV-304 | Absperrklappe, hydraulischMAR_VALVE_BUTTERFLY_HYD | SIZE = DN250VALVE_TYPE = Butterfly, waferPRESSURE_RATING = PN10END_CONNECTION = FlangedMATERIAL = Ductile ironACTUATION = Remote hydraulicSERVICE = Ballast water | |
| WB-4 | BallastwassertankMAR_TANK_BALLAST | SERVICE = Ballast waterCAPACITY_M3 = 150DESIGN_PRESSURE_BAR = 3MATERIAL = Steel, coatedFRAME_RANGE = Fr 62-80LOCATION = Double bottom |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
So verwenden Sie es
- Öffnen Sie die Beispielzeichnung, um zu sehen, wie Layer, Text und Schriftfeld eingesetzt werden, oder öffnen Sie sie zuerst im Browser, ganz ohne Installation.
- Beginnen Sie Ihre Zeichnung mit der Vorlage (NEU, dann die DWT-Datei wählen). Für Schwarzweißdrucke kopieren Sie die CTB-Datei in den Ordner der Plotstile.
- Fügen Sie Blöcke aus der Symbolbibliothek in Ihre Zeichnung ein. Die Blöcke im Beispiel sind Kopien; sie ändern sich nicht, wenn sich eine Bibliothek ändert.
- Doppelklicken Sie auf das Schriftfeld, um es auszufüllen, und exportieren Sie danach die Betriebsmittelliste mit BlockSync.
Häufige Fragen
- Kann ich die Zeichnung für ein echtes Projekt verwenden?
- Als Ausgangspunkt für Aufbau und Layer ja. Bemessungswerte, Einstellwerte und Kabelquerschnitte sind erfunden. Der Plan muss deshalb für Ihr Projekt geprüft und angepasst werden, bevor er für Planung oder Bau dient.
- Warum sind die Layer farbig?
- Farben und Linienstärken folgen den Layern: Hauptstromkreise sind rot und dick, Steuerung ist cyan, Signal ist grün. Die Plotstil-Tabelle im ZIP druckt alles schwarz und behält die Linienstärken, sodass Sie auch in Schwarzweiß plotten können.
- Welche CAD-Programme öffnen die Dateien?
- Zeichnung und Vorlage liegen im AutoCAD-2018-Format vor. AutoCAD 2018 und neuer öffnen sie, ebenso andere CAD-Programme, die dieses Format lesen. Der Browser-Viewer braucht keine Installation.
