Kostenlose AutoCAD-Symbole für Bar, Pub und Nachtclub (DWG): Baranlagen, Sitznischen, Bühnen, Spiele, Brauerei, Grundrisse

Bar-, Pub- und Nachtclub-Grundrisse: 193 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

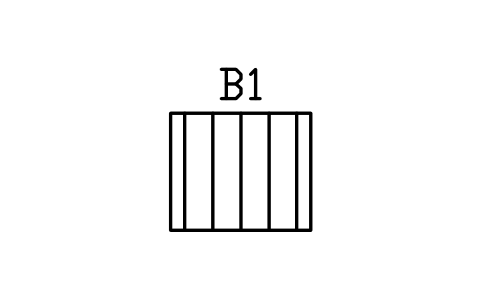

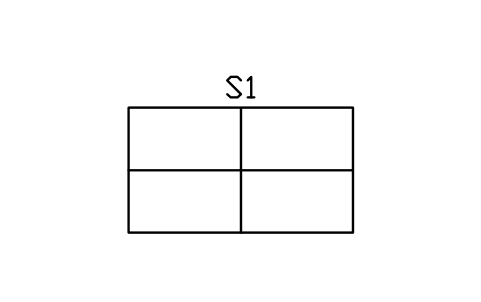

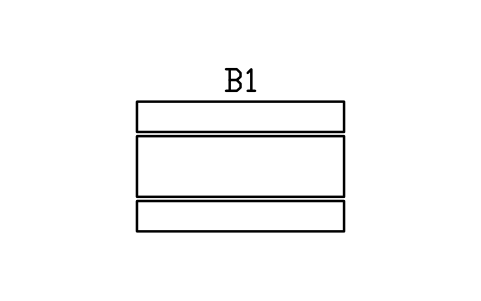

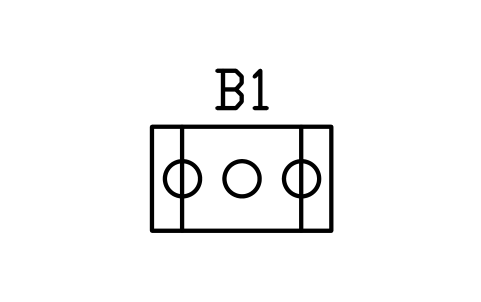

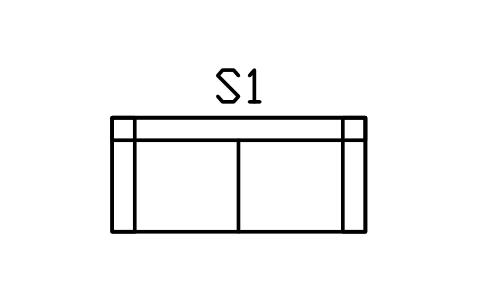

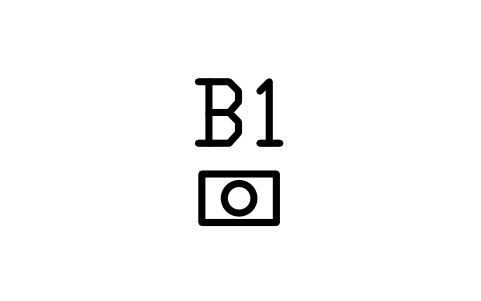

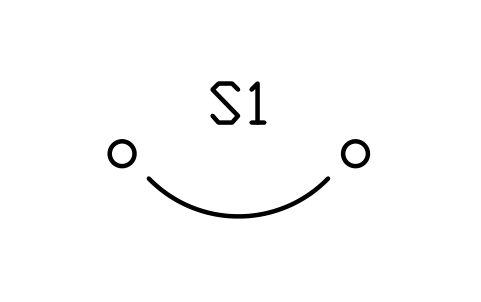

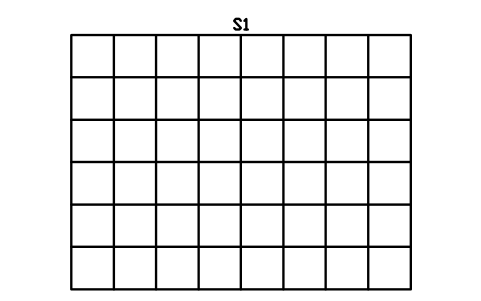

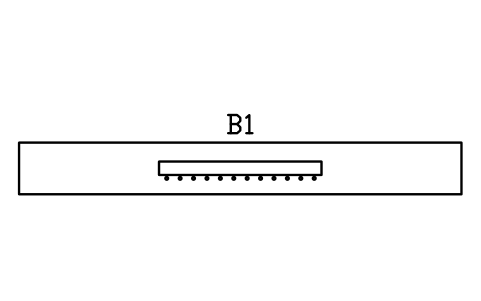

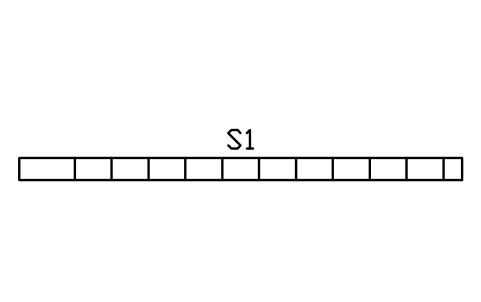

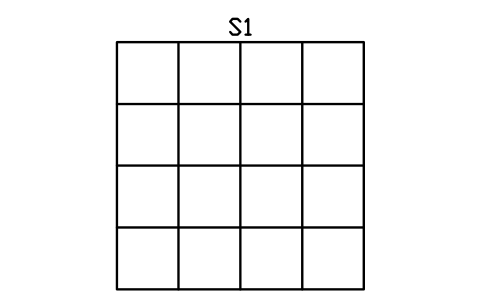

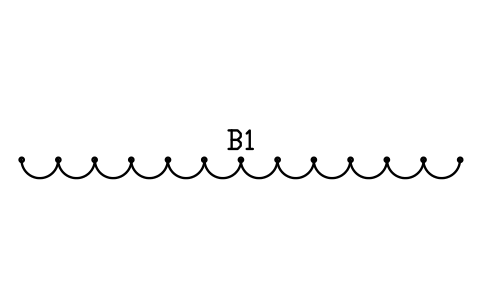

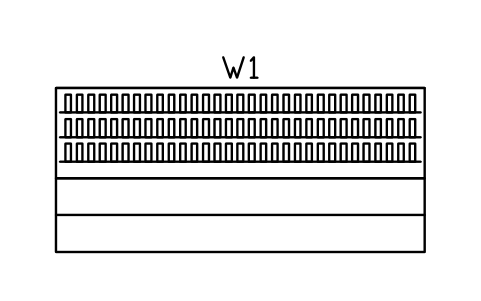

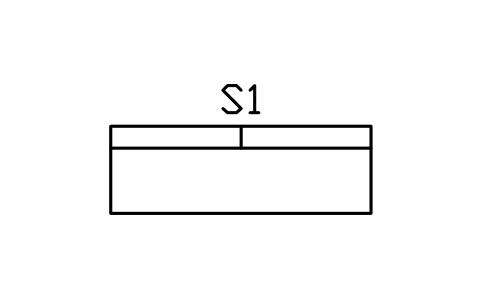

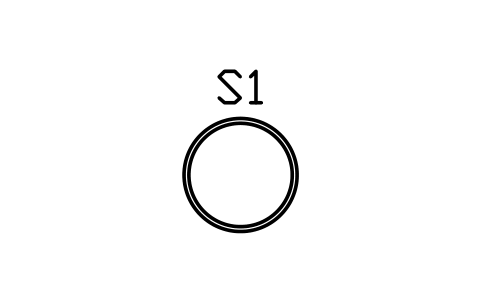

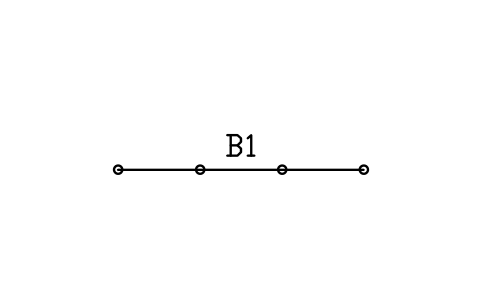

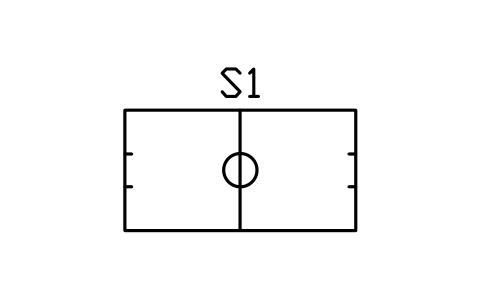

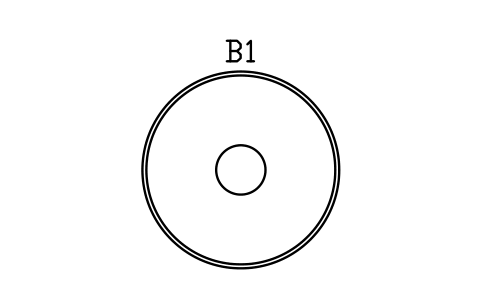

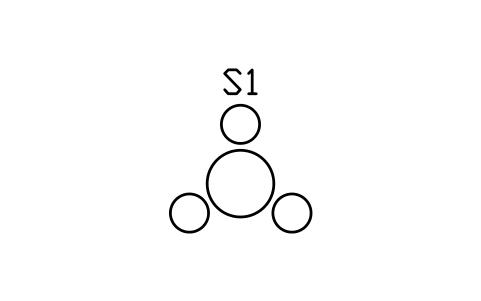

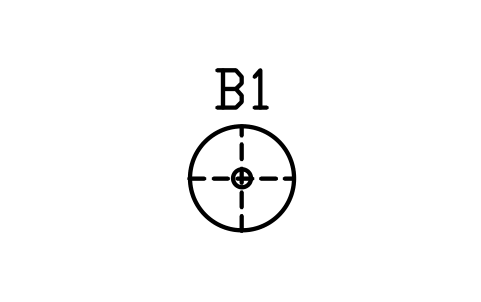

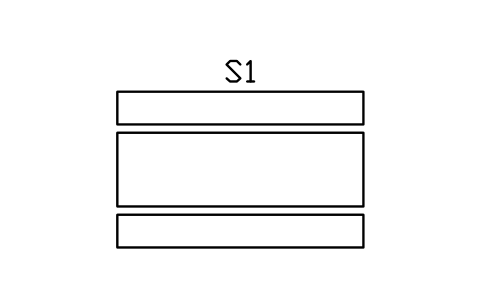

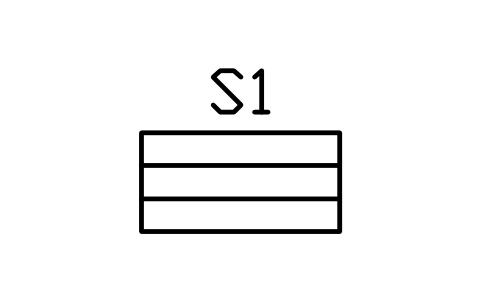

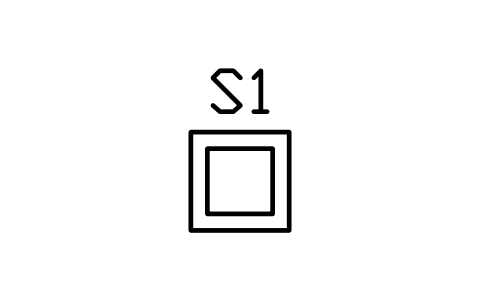

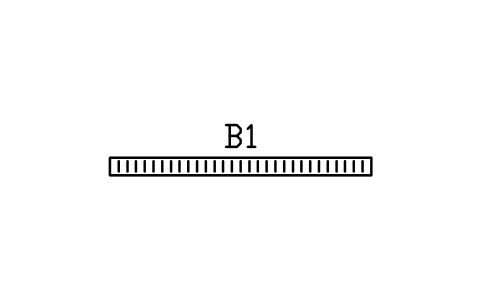

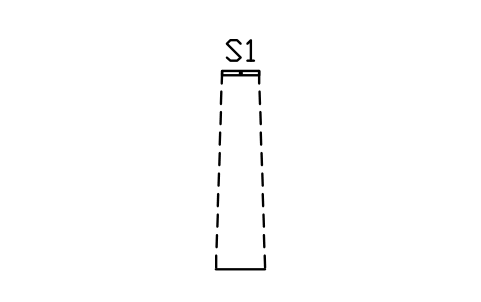

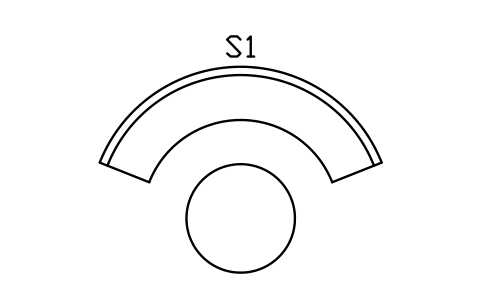

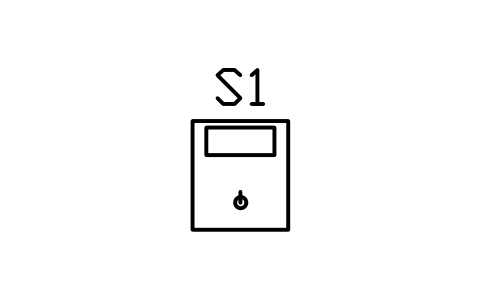

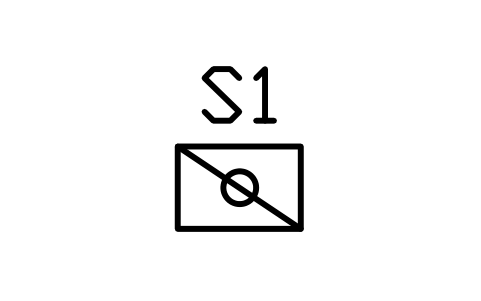

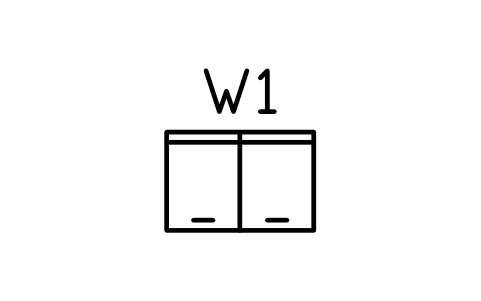

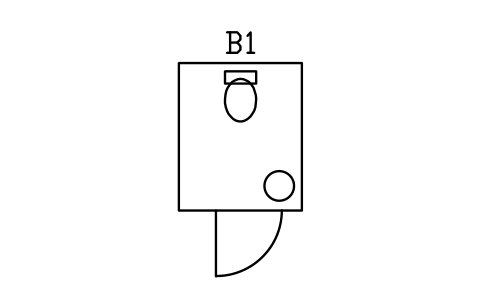

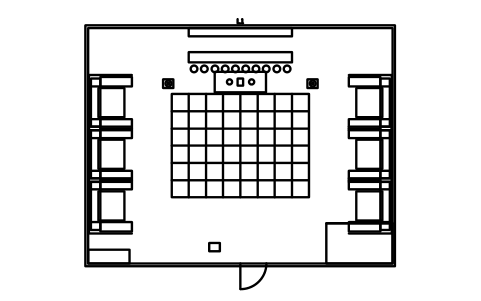

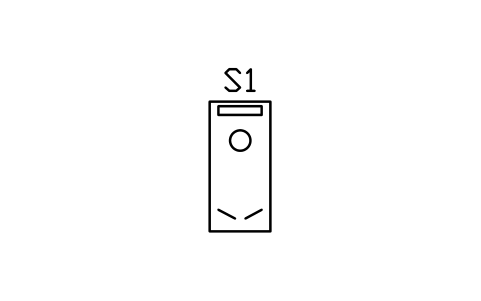

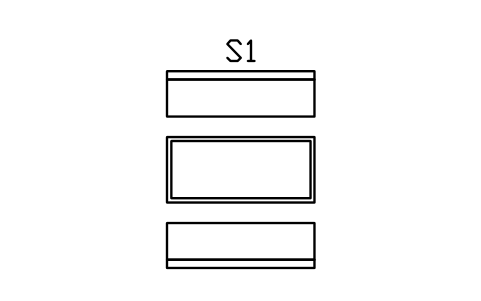

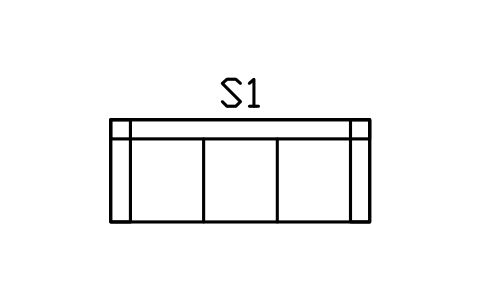

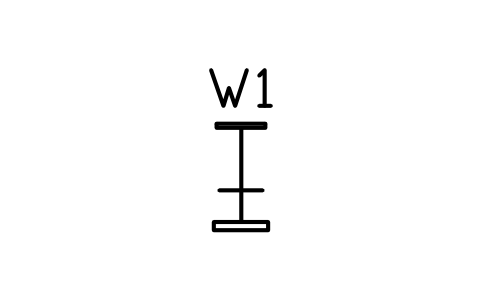

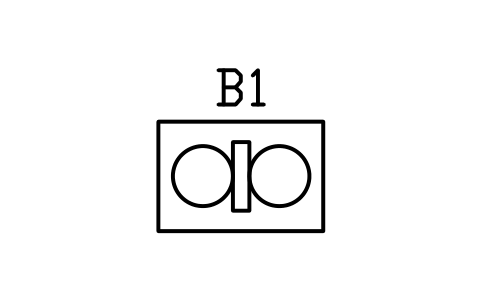

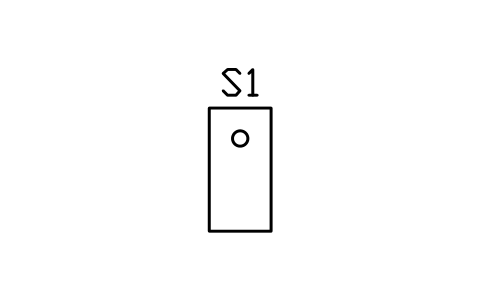

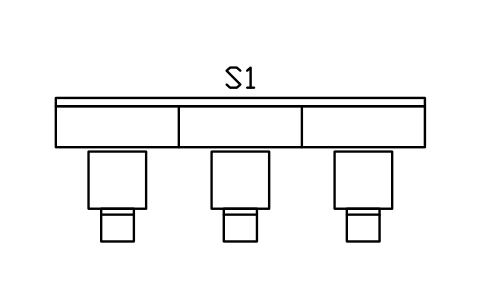

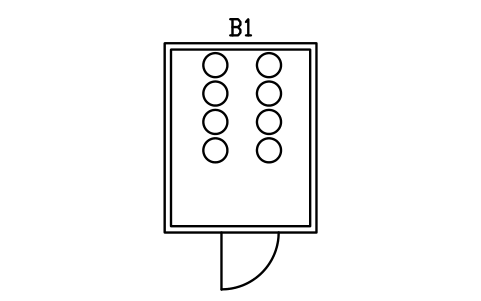

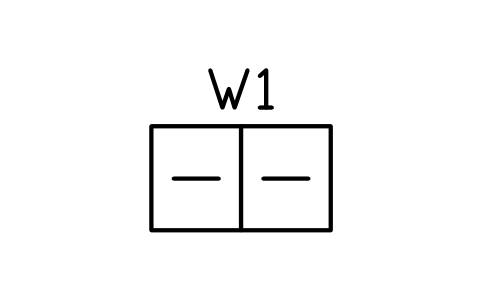

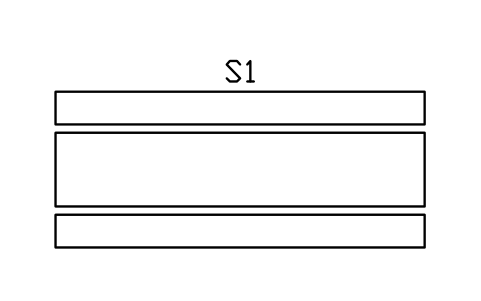

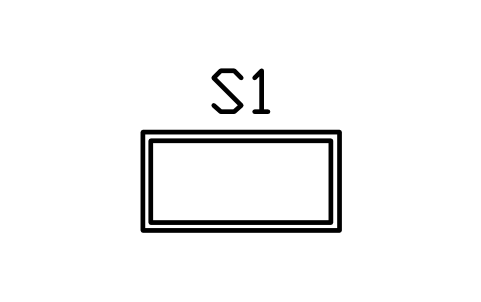

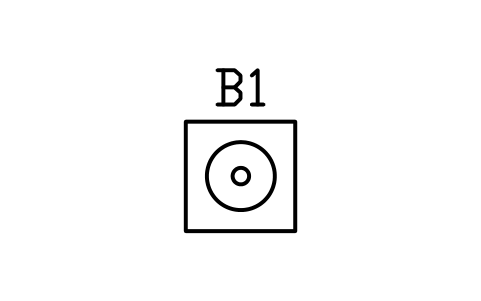

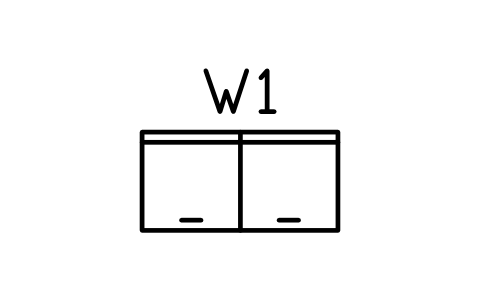

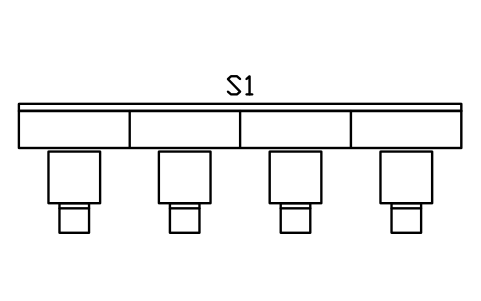

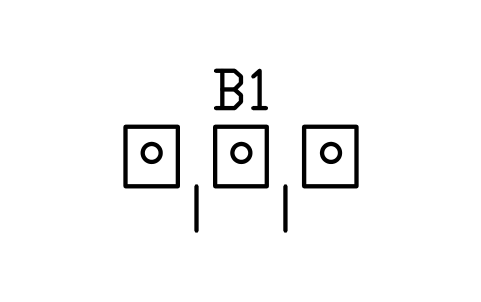

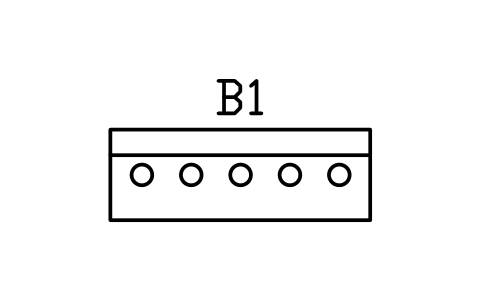

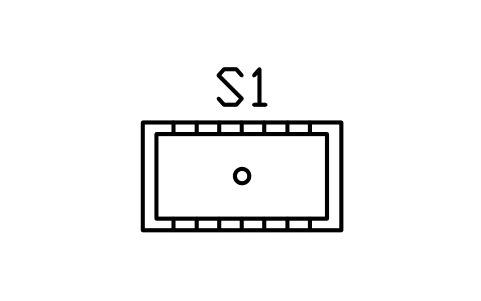

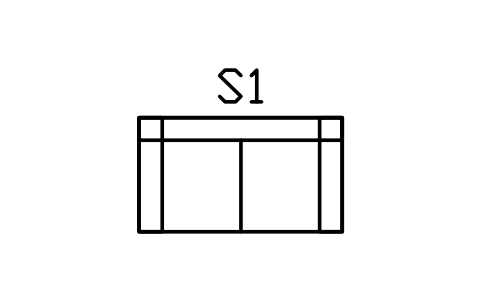

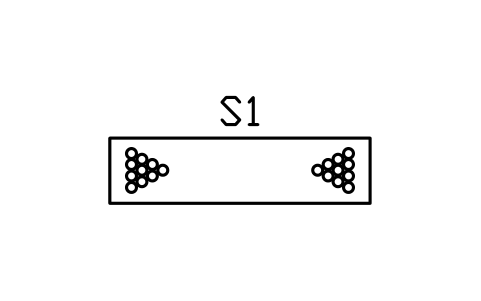

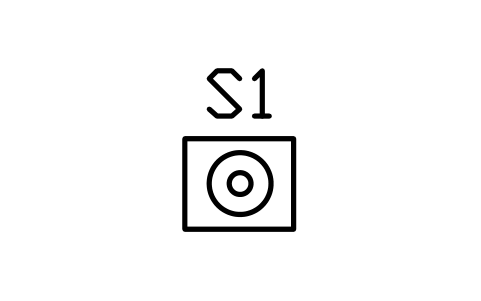

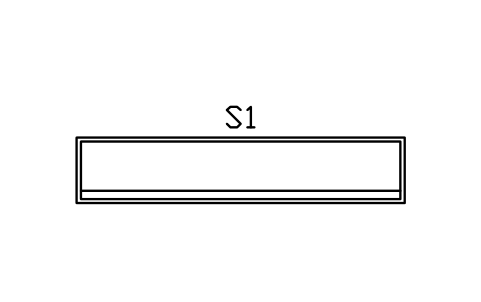

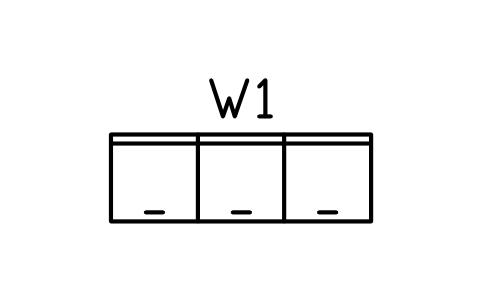

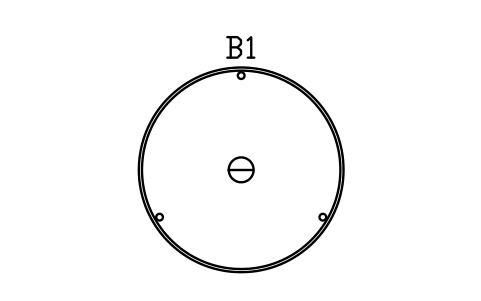

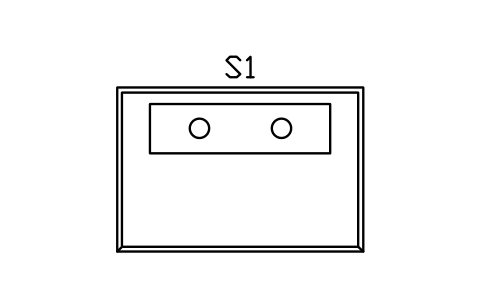

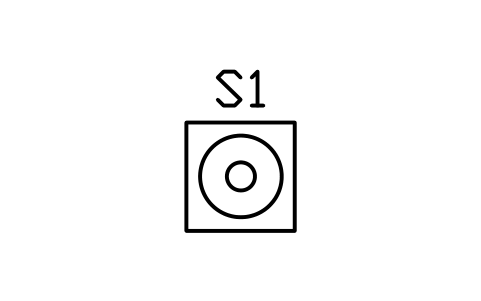

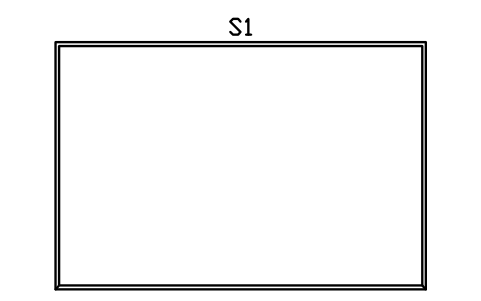

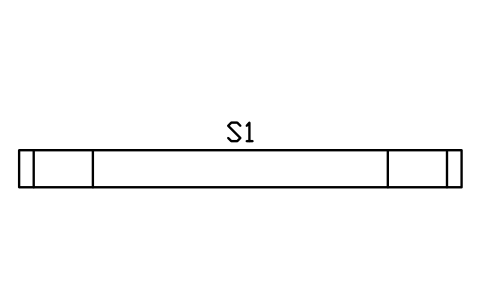

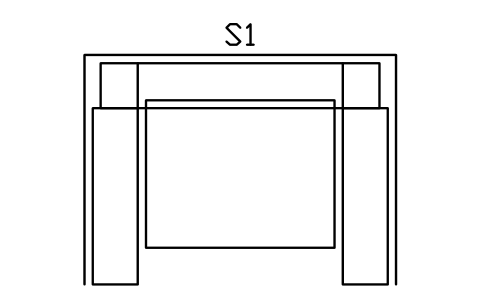

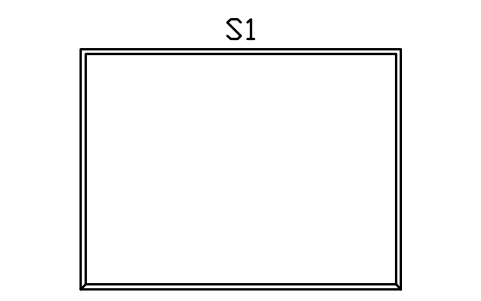

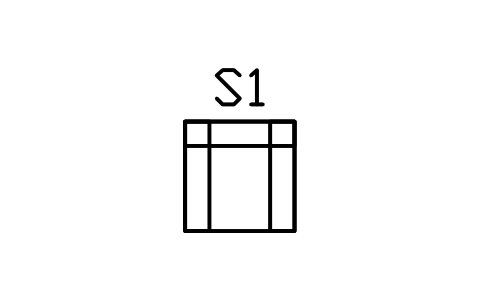

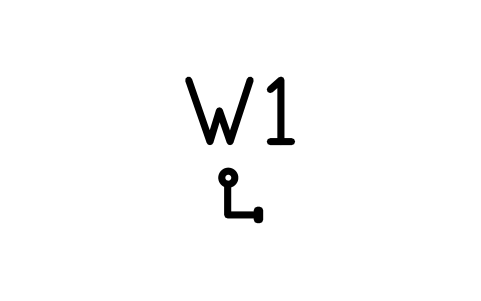

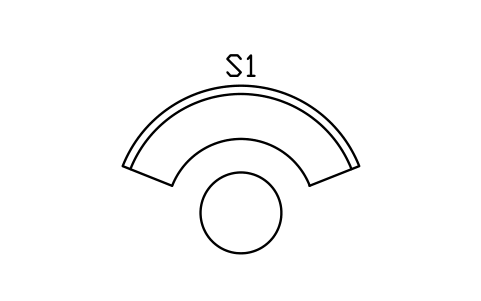

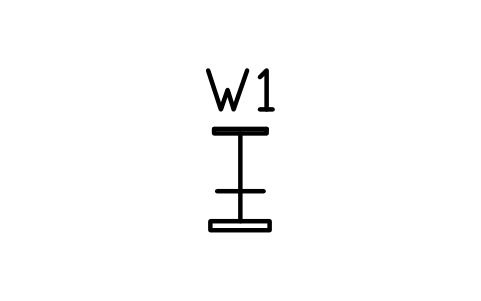

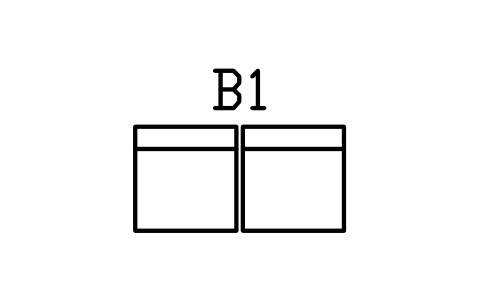

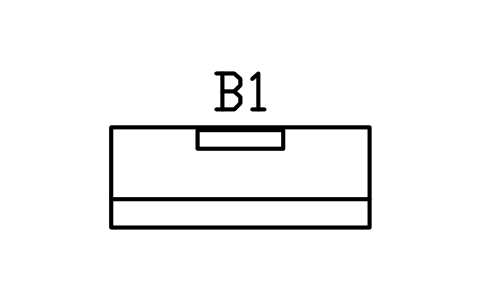

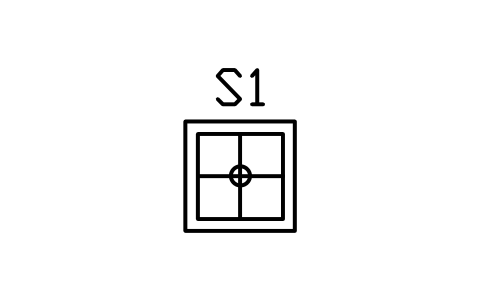

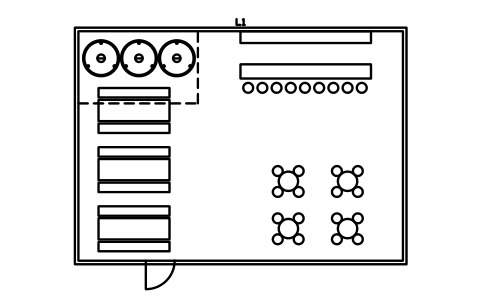

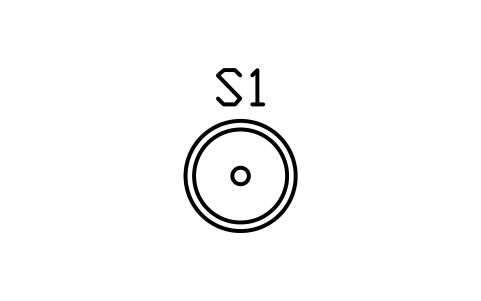

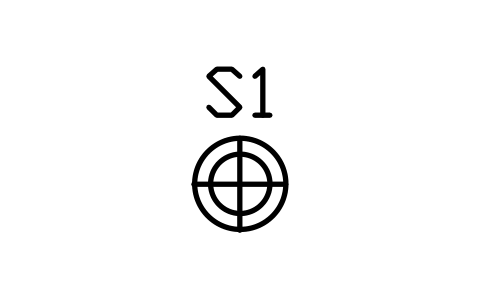

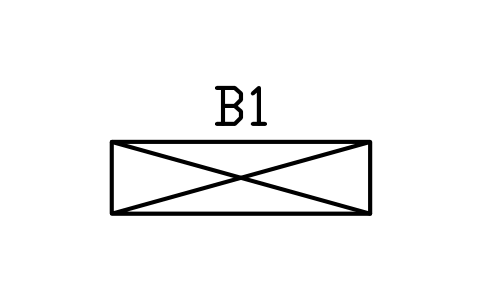

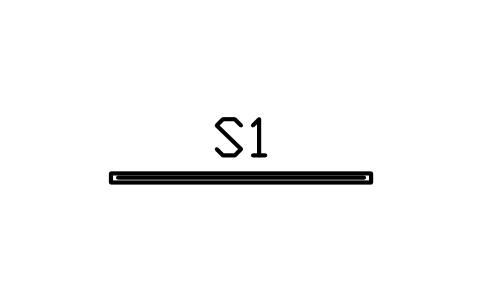

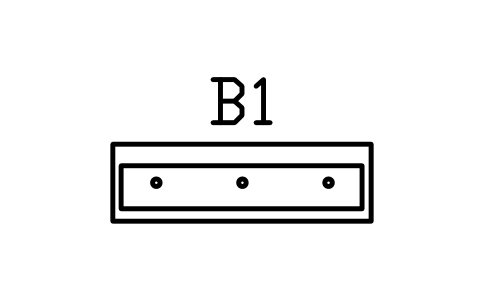

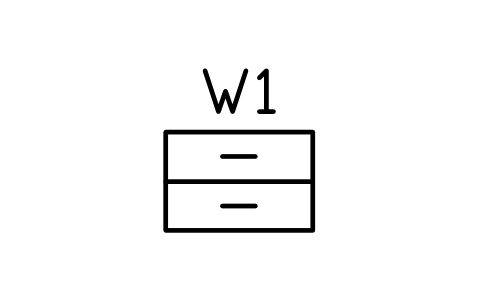

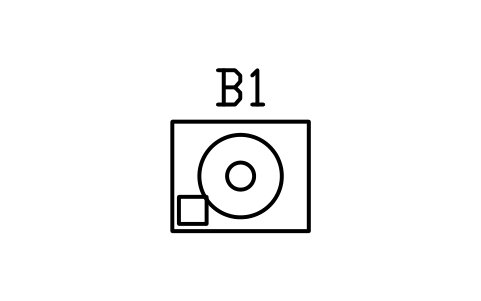

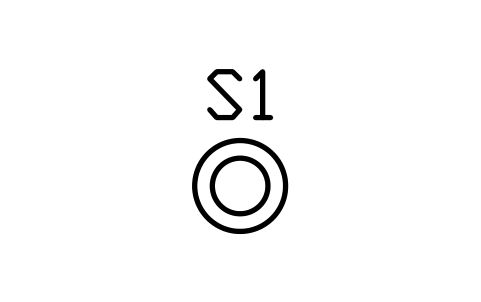

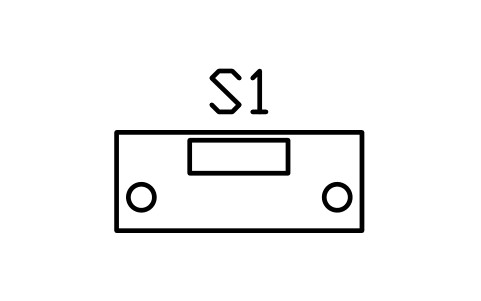

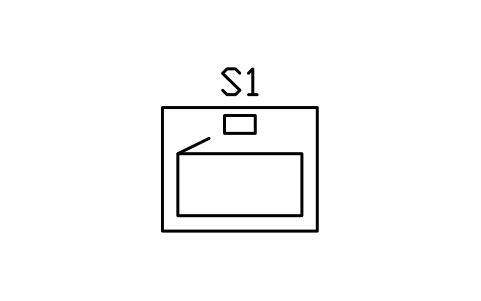

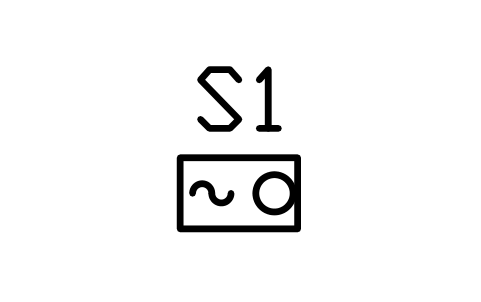

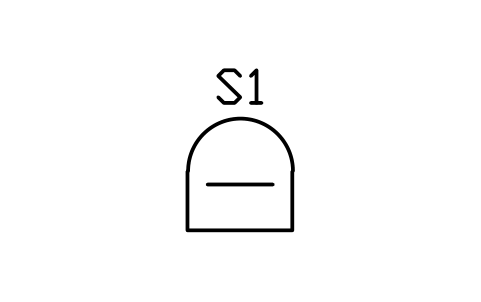

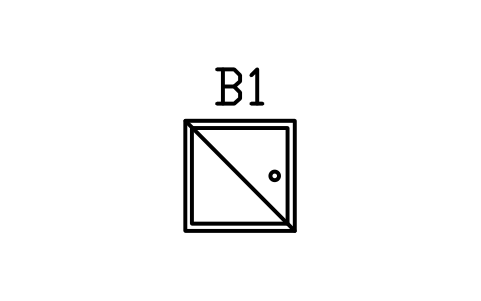

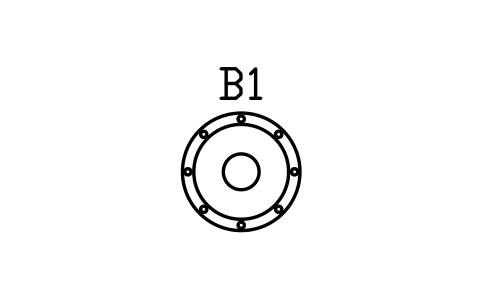

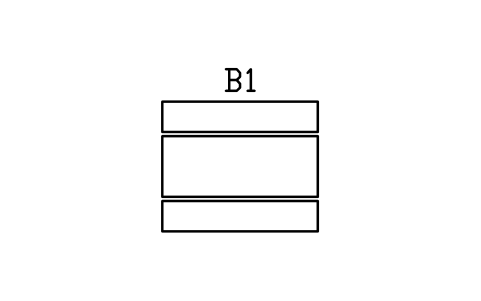

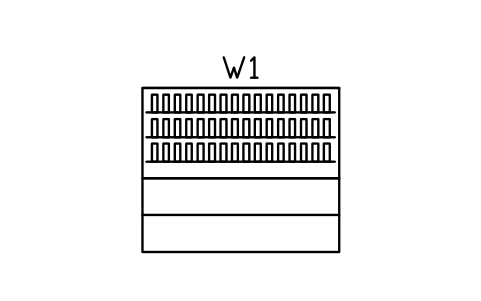

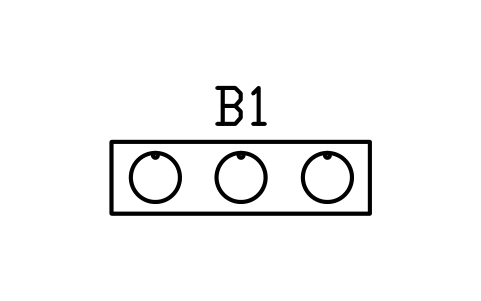

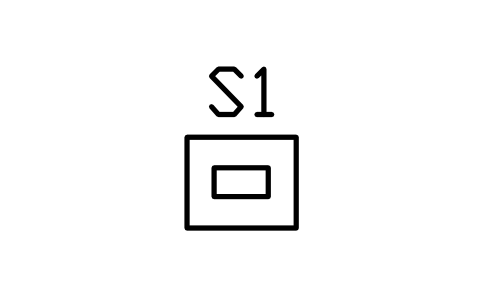

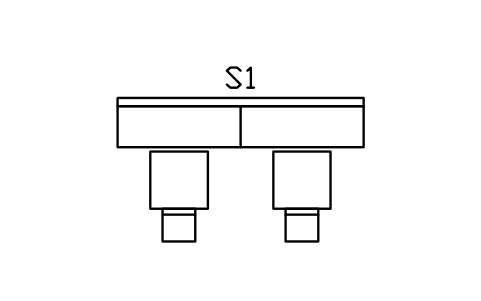

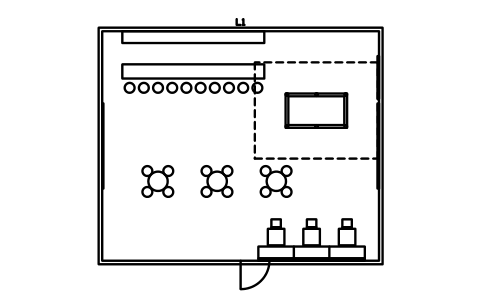

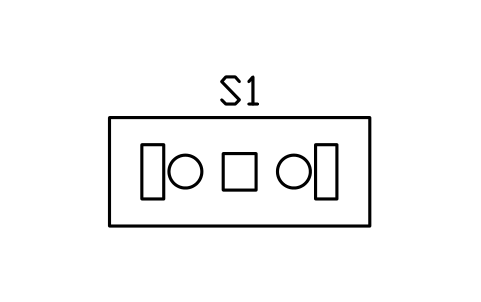

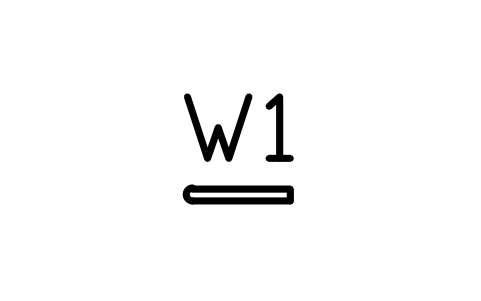

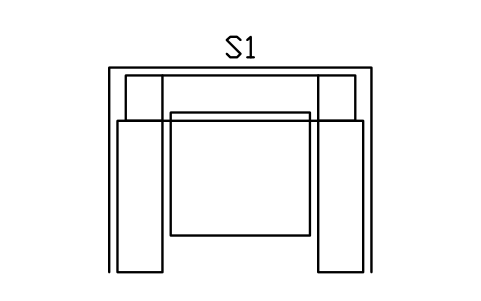

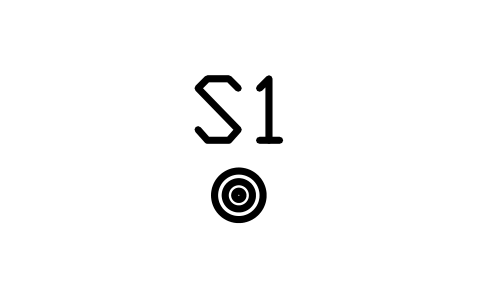

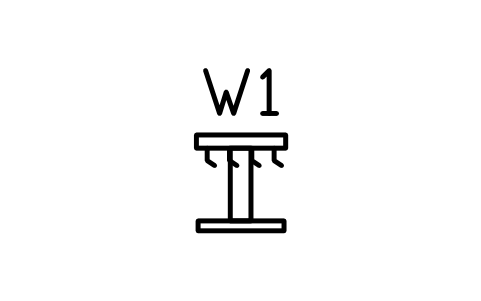

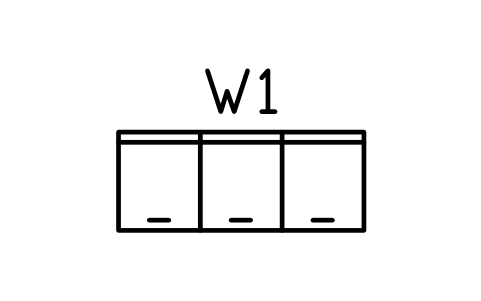

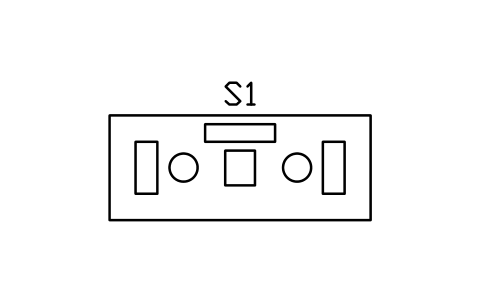

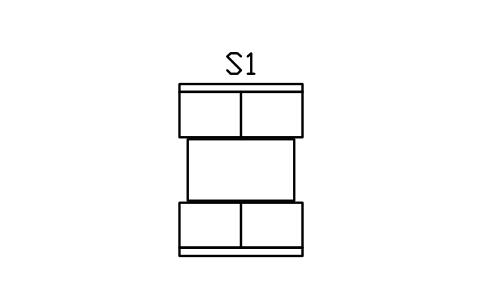

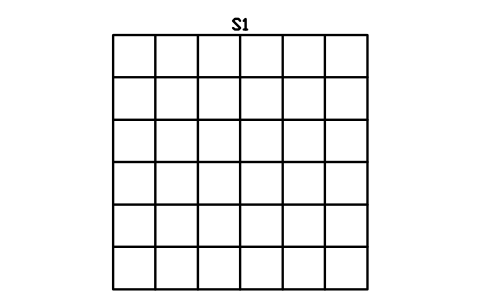

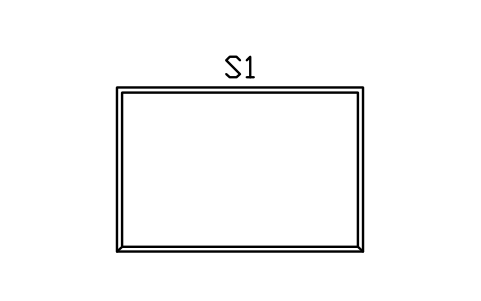

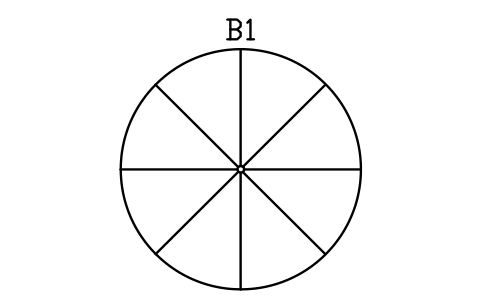

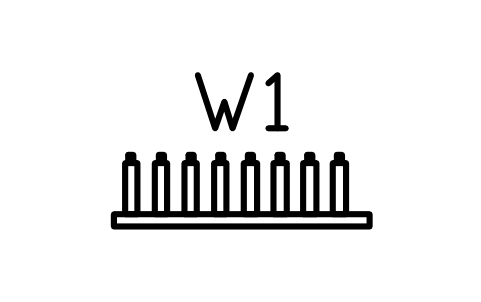

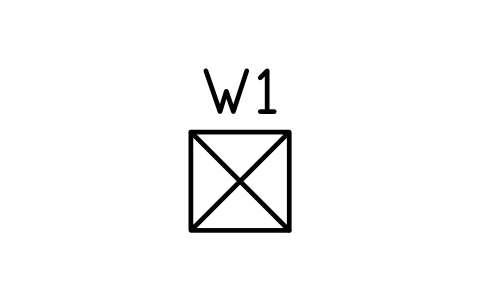

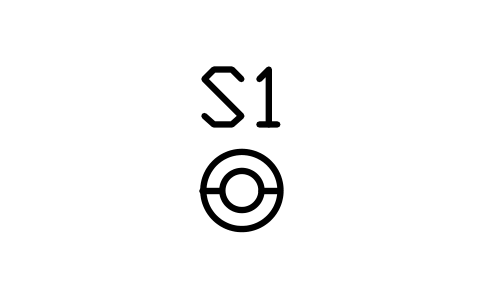

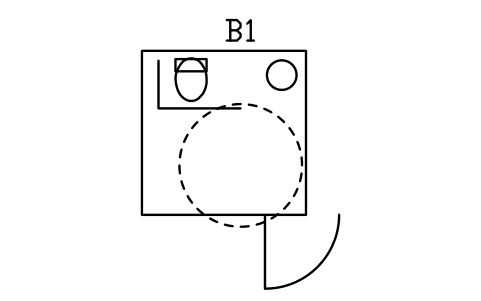

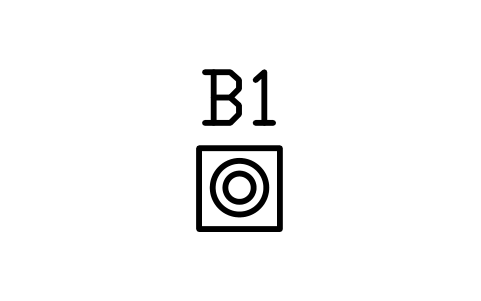

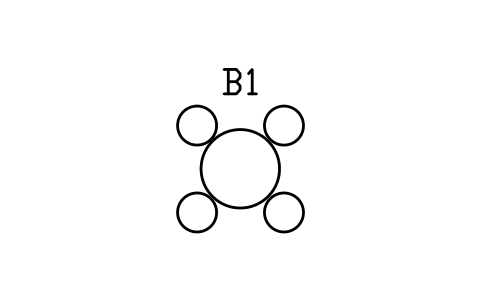

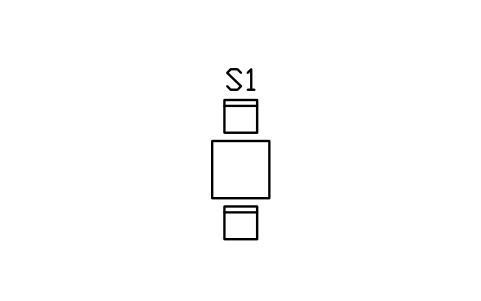

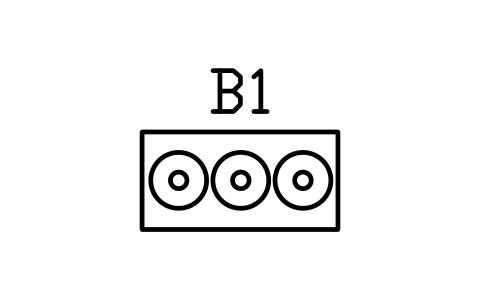

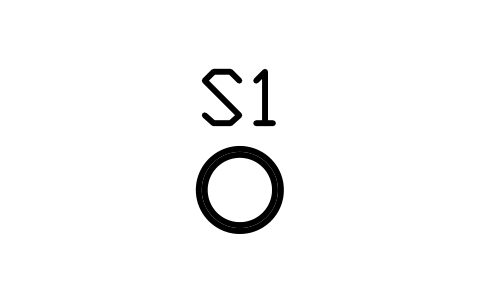

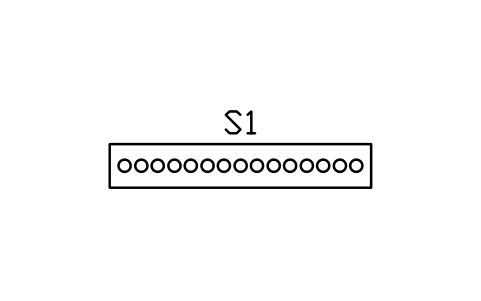

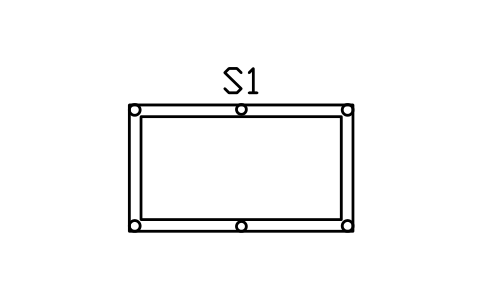

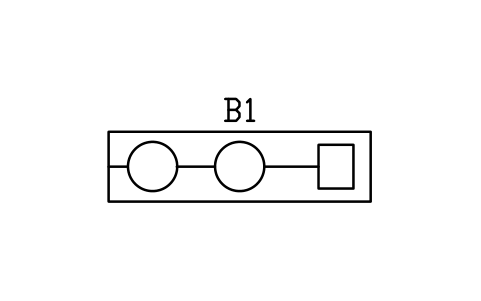

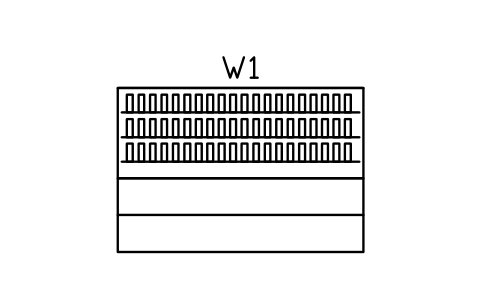

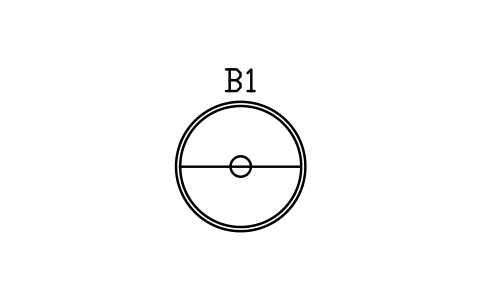

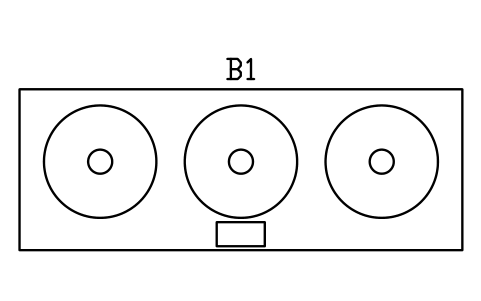

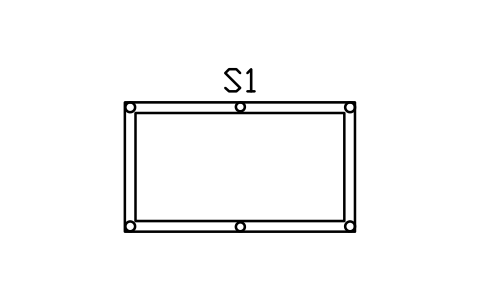

193 Blöcke in Originalgröße in Grundriss und Schnitt: Eisbehälter, Speed Rails, Flaschenmulden, Spülen, Gläserspülmaschinen, Espressomaschinen, Kassenterminals und Abtropfmatten; Zapfsäulen mit 2 bis 8 Hähnen, Glykol- und CO2-Versorgung, Getränketürme und Unterbau-Kühler; Schnitte von Theke und Backbar, Hockerprofile und Barzonen; gerade, U-förmige, Eck- und runde Sitznischen, Wandbänke, Lounge-Sofas und Pubtische; DJ-Pulte, Bühnen, Tanzflächen, Lautsprecher, Licht, Garderobe und Türsteher-Positionen; Billardtische, Darts, Shuffleboard, Tischkicker und Spielautomaten; Brautanks, ein Sudhaus auf Rahmen, Fasswaschmaschinen, begehbare Kühlräume und Dosenabfüllanlagen; Biergartenmöbel, Toiletten, Keller und Küchenpass; und sieben komplette Grundrisse vom Pub bis zum Nachtclub.

Version 1.0 · aktualisiert am 30. Oktober 2026 · Sieh dir an, was neu ist

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Urheberrecht: CADXChange. Sie dürfen die Symbole in Ihren eigenen Zeichnungen und Projekten frei verwenden und anpassen, auch kommerziell; Quellenangabe und Link sind nur nötig, wenn Sie sie veröffentlichen. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht. Jedes ZIP enthält eine normale DWG-Datei im AutoCAD-2018-Format und eine README, ein Add-in ist nicht nötig. Bereitstellung ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)

Verwandte Symbolbibliotheken

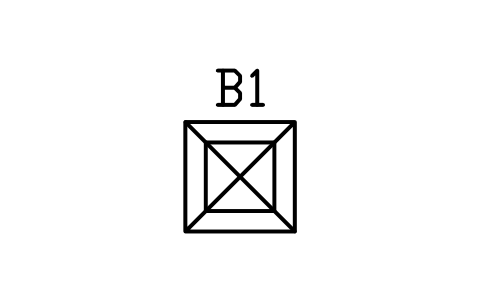

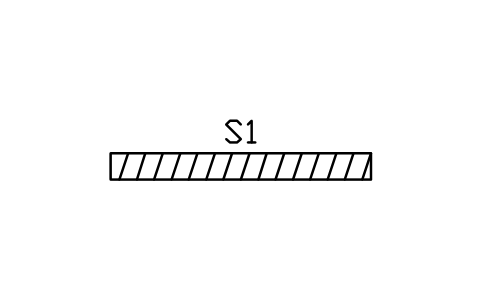

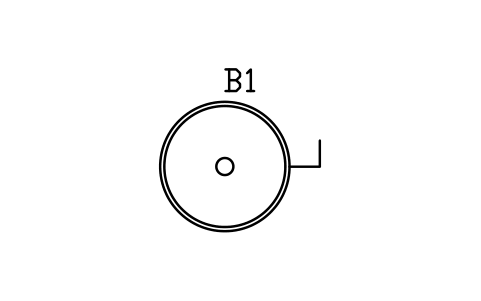

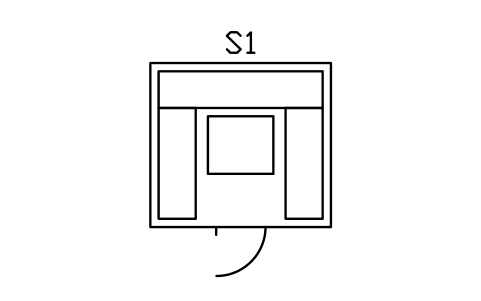

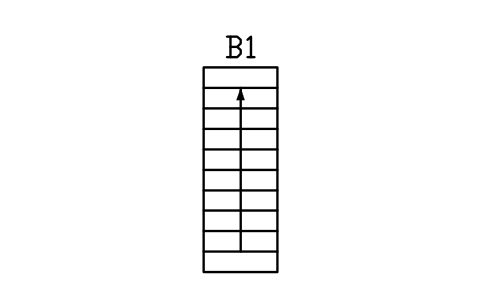

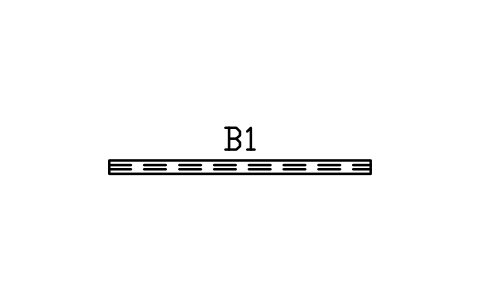

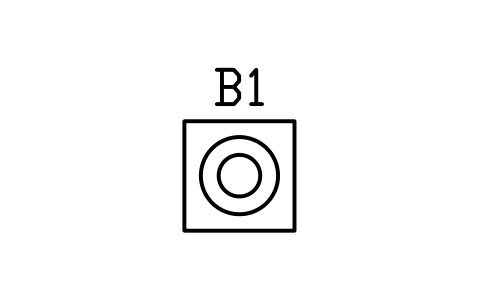

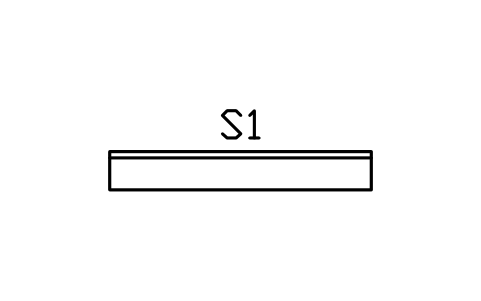

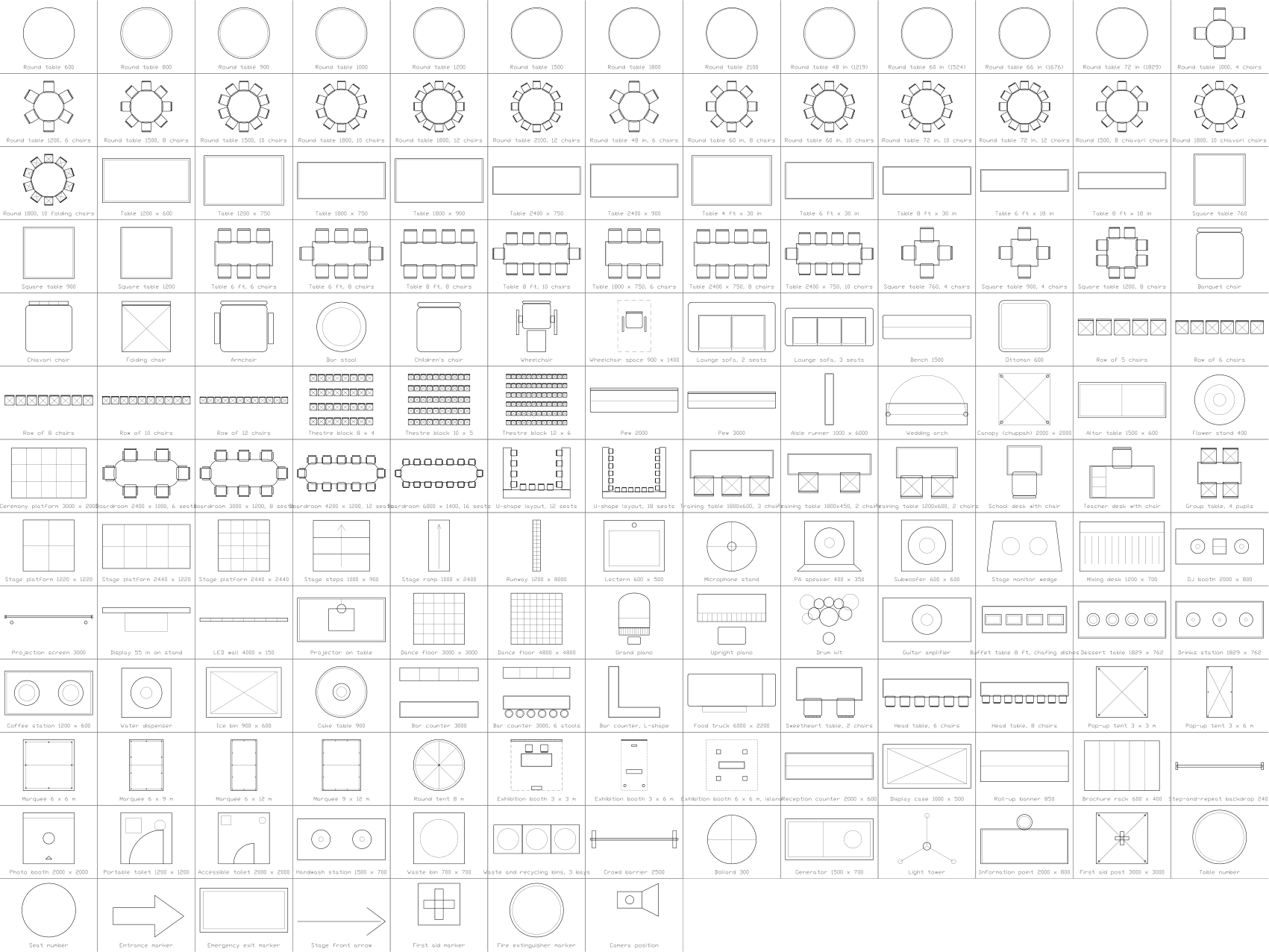

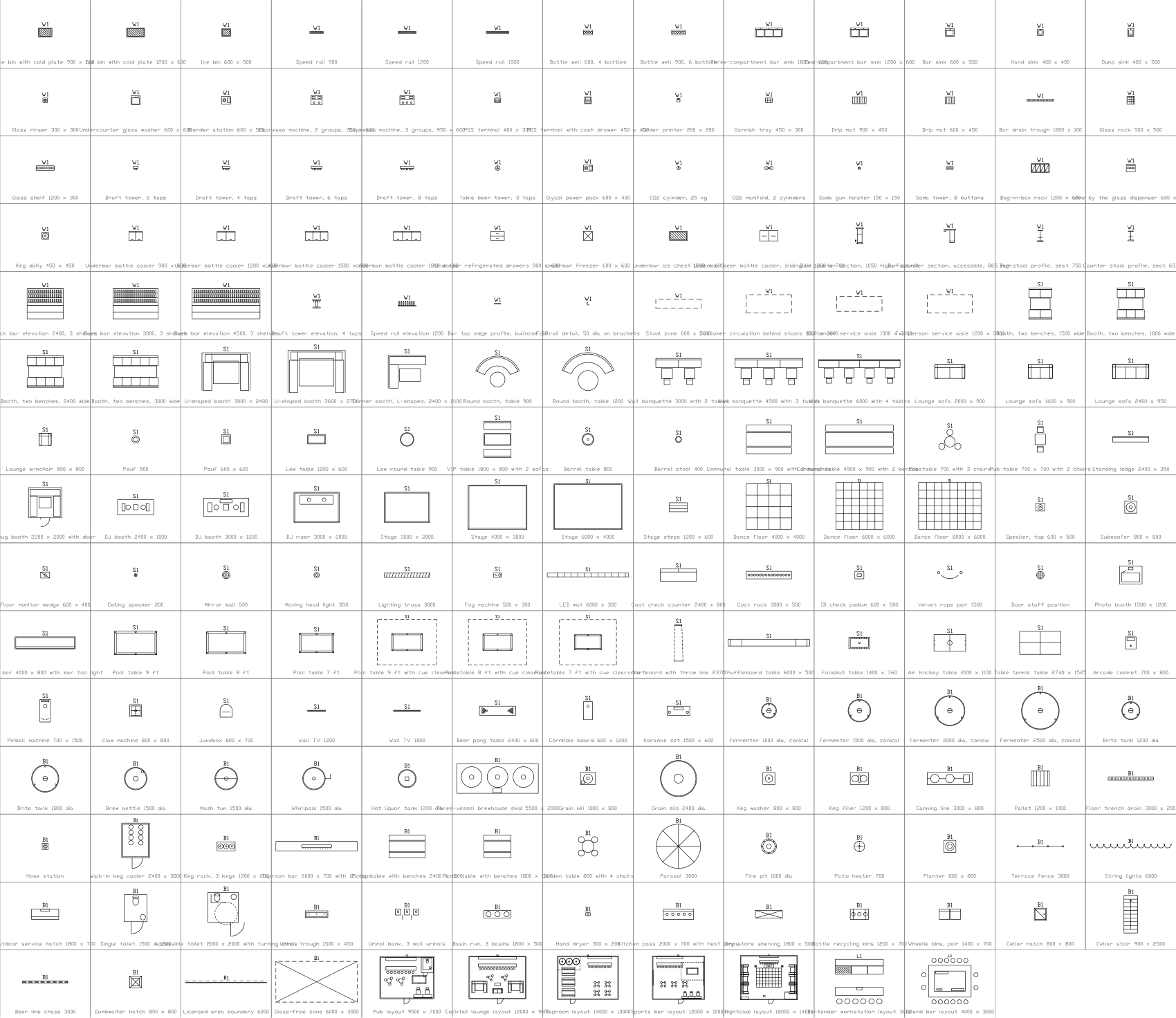

Alle 193 Symbole

193 von 193 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Jeder Block hat ein Tag zum Nummerieren und unsichtbare Attribute für die Liste. Ein Ausstattungsteil enthält ITEM_TYPE, SIZE, MATERIAL, MANUFACTURER, MODEL, POWER_W, QTY und REMARKS; ein kompletter Grundriss LAYOUT_TYPE, ROOM_SIZE, AREA_M2, SEATS und STANDING; eine Markierung oder ein Schnitt MARKER_TYPE und SIZE.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Blöcke sind in Originalgröße in Millimetern gezeichnet, 1 Zeichnungseinheit = 1 mm; ein Eisbehälter von 1200 x 600 ist im Plan also 1200 x 600 Einheiten groß. Die Planungswerte sind eine Thekenhöhe von 1050 (865 im barrierefreien Schnitt), eine Hockerzone von 600, ein Barkeeper-Gang von 1000 und ein Gästeverkehr von 1200.

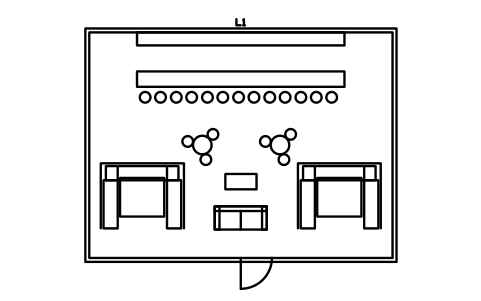

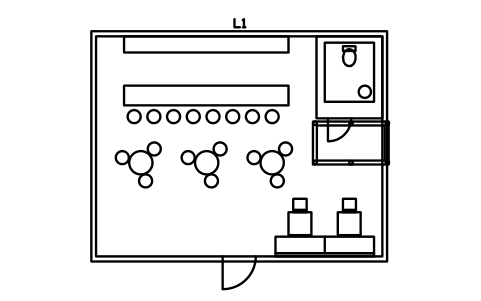

  3. Grundrissteile sind auf ihre Mitte bezogen; die Vorderseite eines Teils (Hähne, Türen, die Seite zum Barkeeper) und die offene Seite einer Sitznische liegen bei -Y. Komplette Grundrisse haben den Ursprung in der Raummitte, den Eingang in der unteren Wand und die Bar bei +Y; Sie setzen einen Grundriss als Ausgangspunkt ein oder entnehmen einzelne Teile.

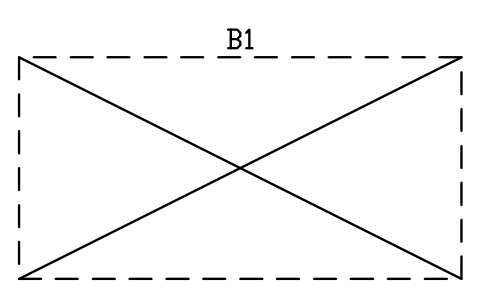

  4. Schnitte und Ansichten sind mit der Bodenlinie bei Y = 0 und der Gästeseite bei -X gezeichnet. Die Markierungsblöcke (Hocker- und Gangzonen, Grenze des Schankbereichs, glasfreie Zone) tragen keine Produktattribute; skalieren Sie eine Zone auf die Breite, die Ihr Projekt braucht.

Zu den Zeichnungen

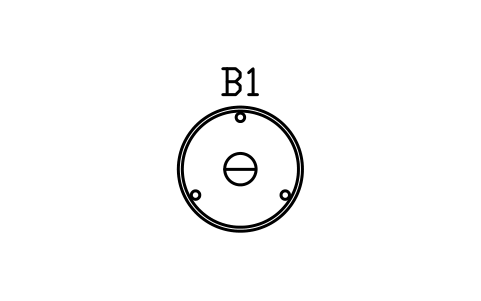

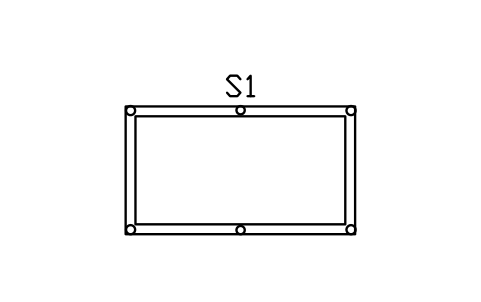

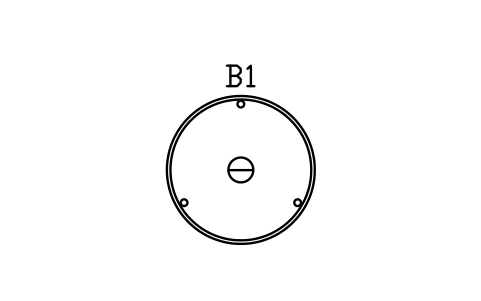

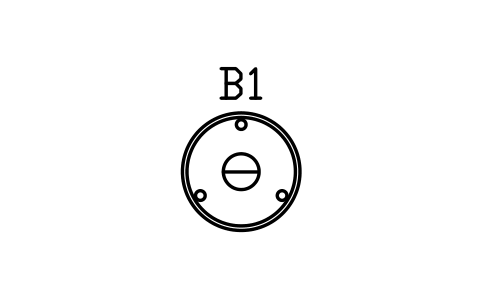

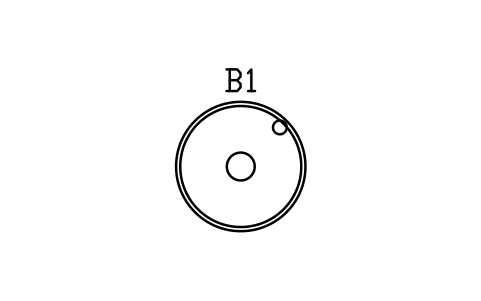

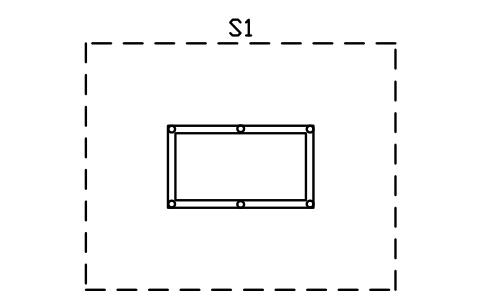

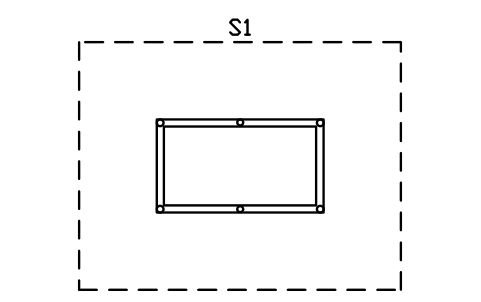

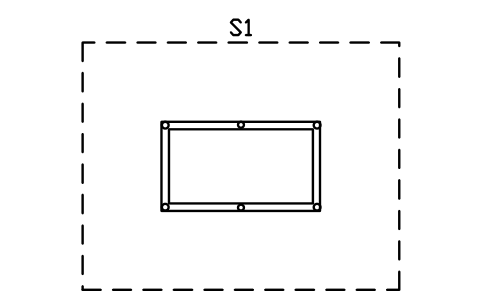

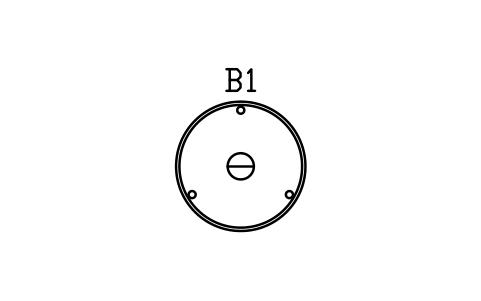

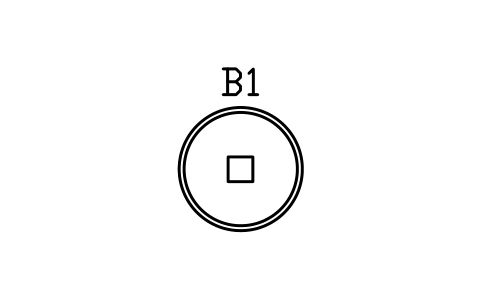

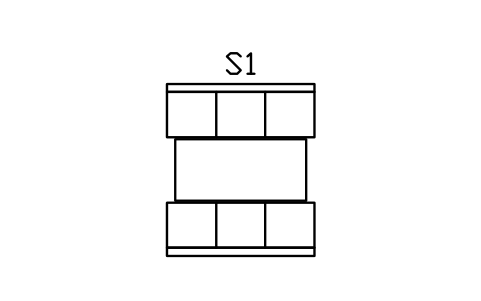

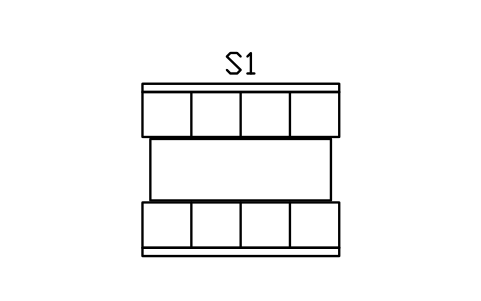

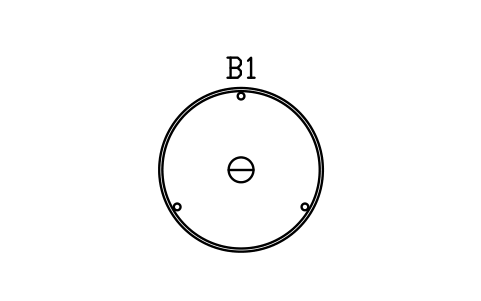

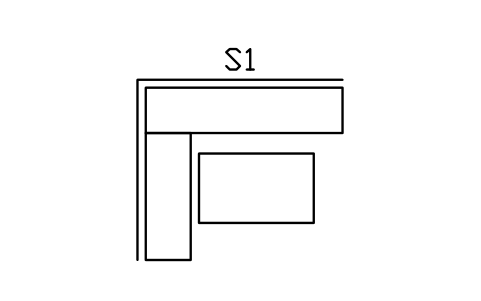

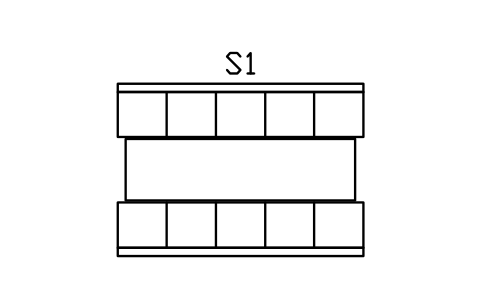

Für die Symbole von Bar- und Pubplänen gibt es keine Norm. Die Blöcke folgen den gängigen Konventionen: Geräte als Umriss mit ihren Funktionsteilen, die Zapfsäule mit den Hähnen zur Gästeseite, Sitznischen als Bänke um einen Tisch, der Billardtisch mit Taschen und optionalem Queuefreiraum, Tanks als Kreise mit Mannloch.

Die Blöcke sind unsere eigenen Zeichnungen, keine Kopien, und die Bibliothek ist nicht zertifiziert. Die Maße sind übliche Planungswerte; Kapazitäten, Konzession, Brandschutz, Barrierefreiheit und Lebensmittelsicherheit hängen von Ihrer Behörde ab. Prüfen Sie jedes Teil dagegen und gegen die Planung Ihres Architekten oder Ingenieurs.

Was sich in den Versionen geändert hat

Version 1.0 · 30. Oktober 2026

Neue Symbole (193)

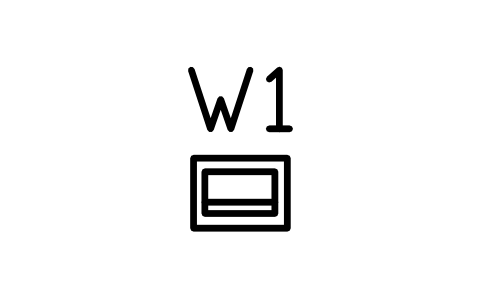

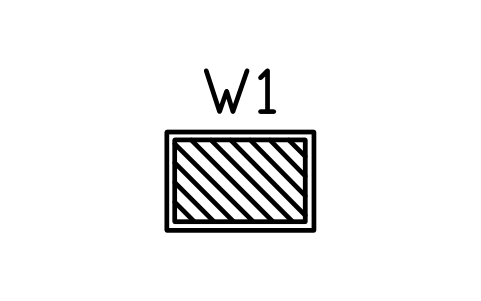

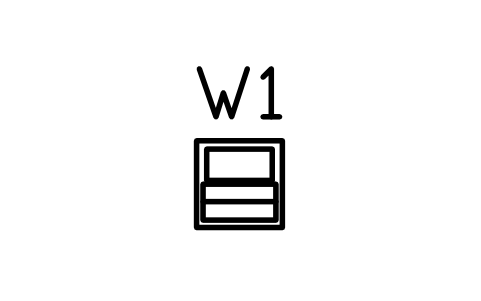

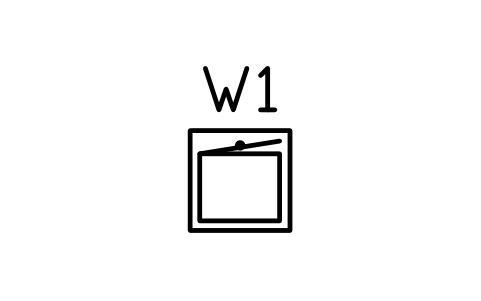

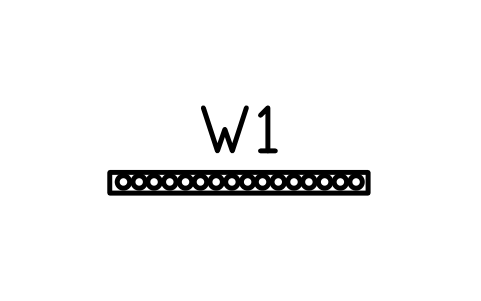

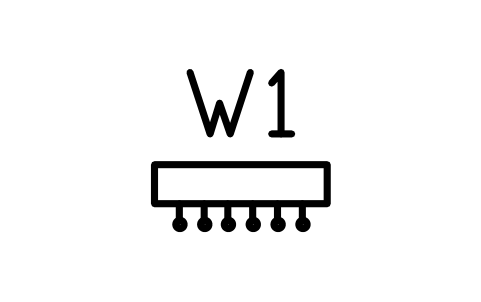

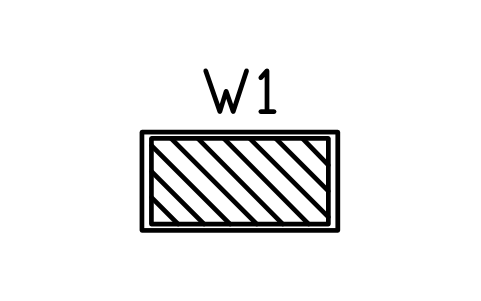

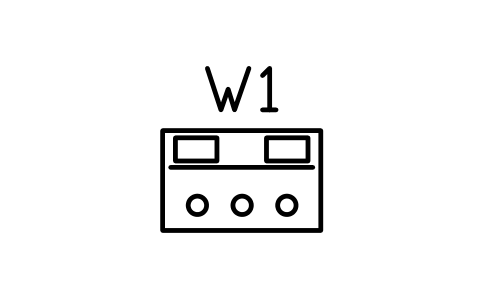

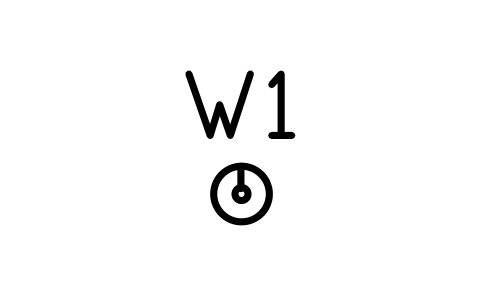

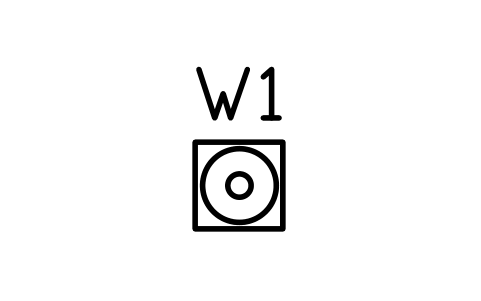

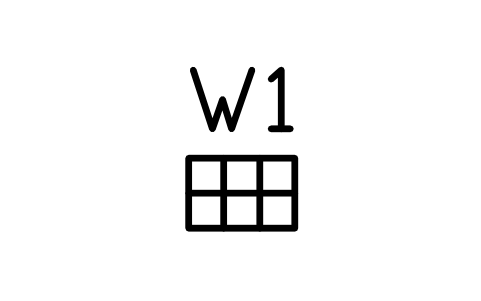

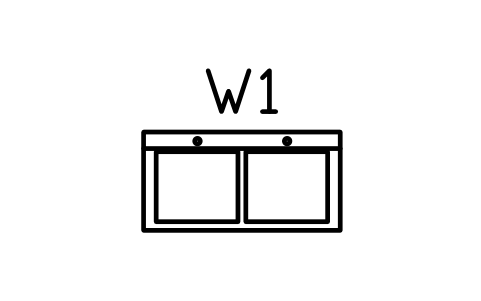

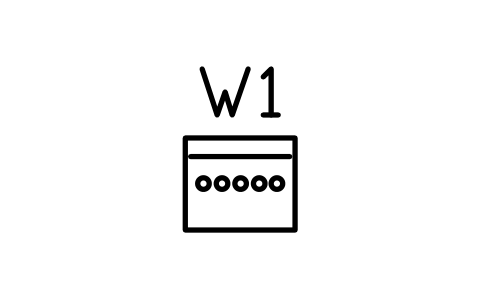

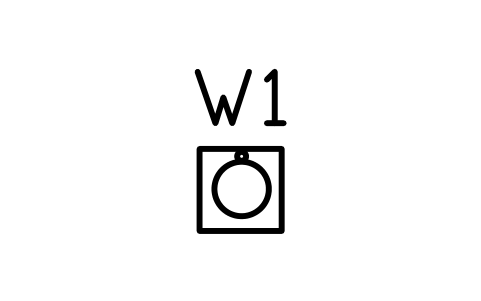

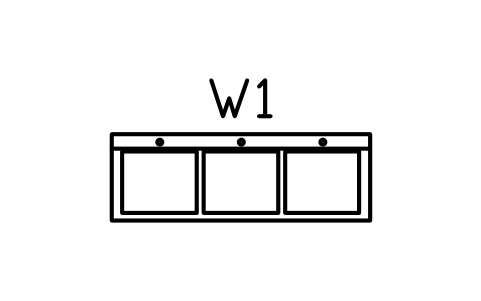

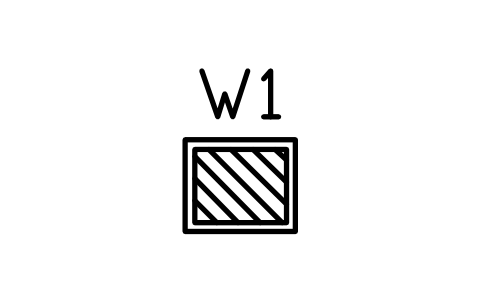

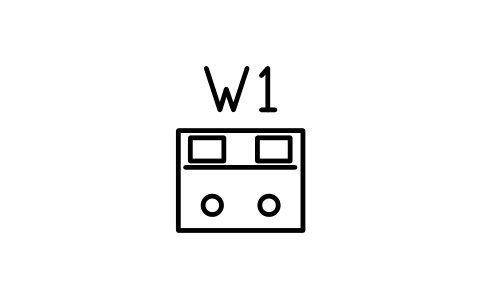

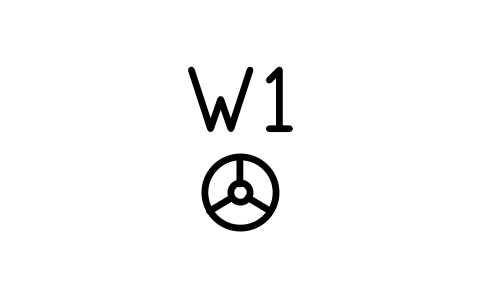

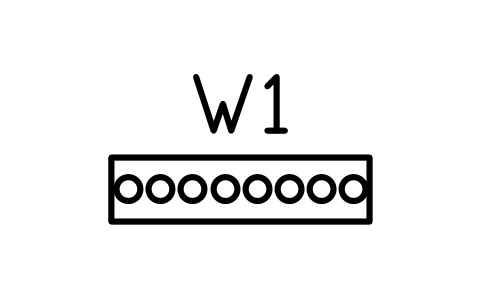

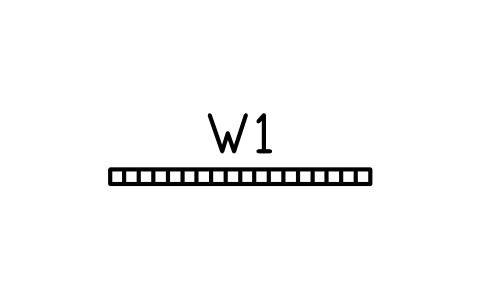

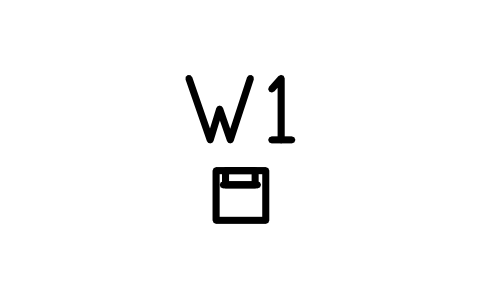

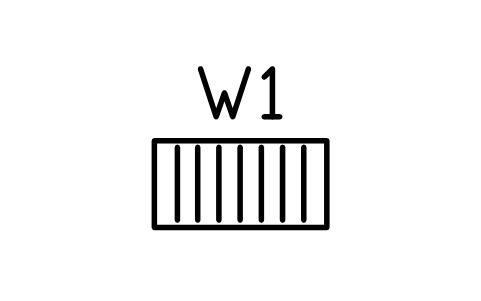

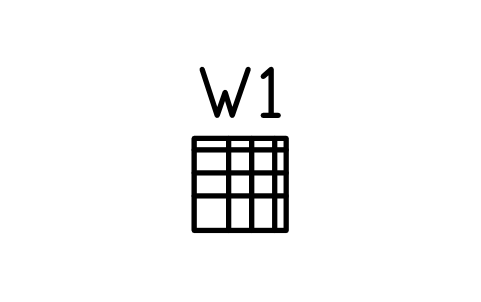

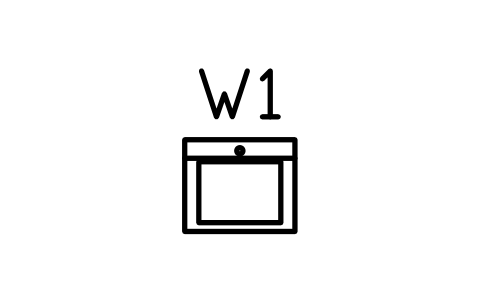

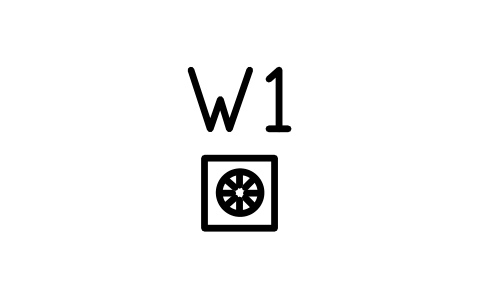

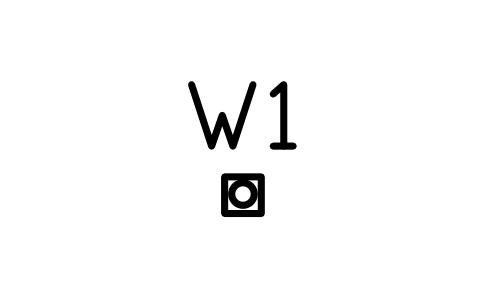

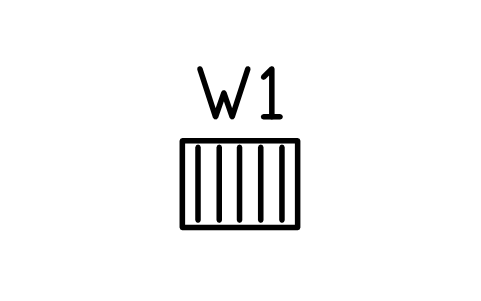

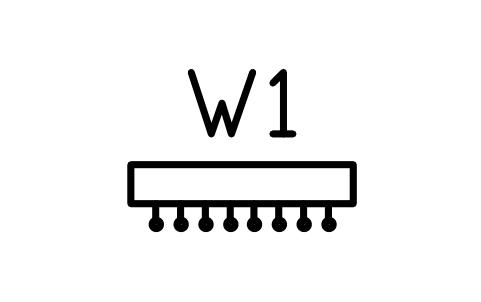

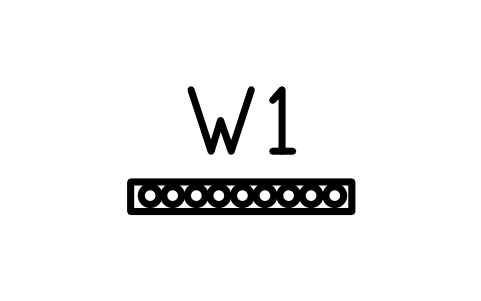

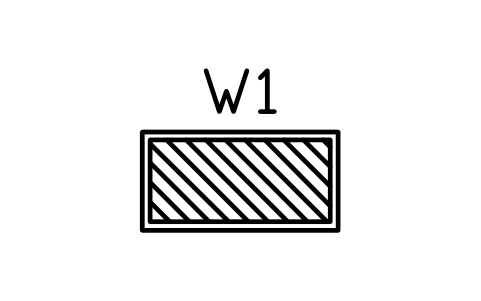

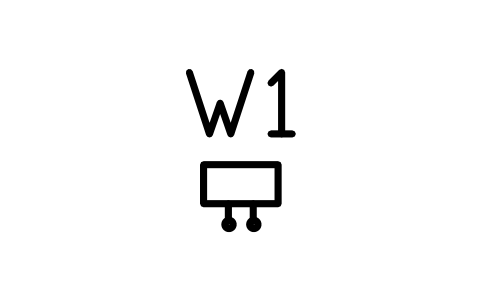

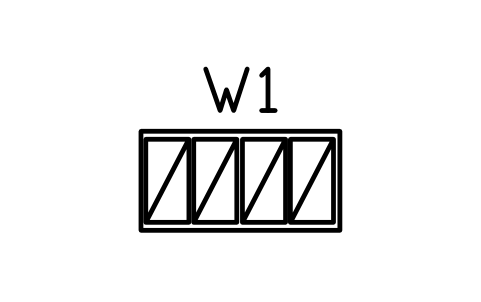

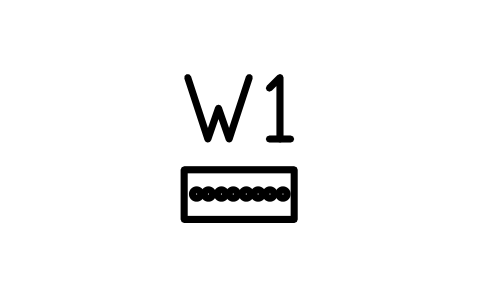

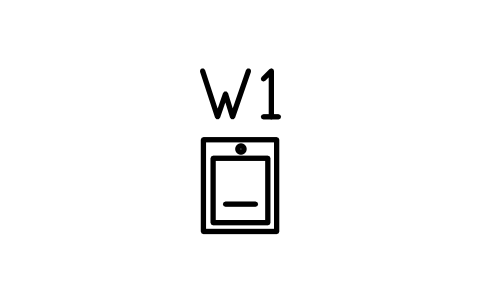

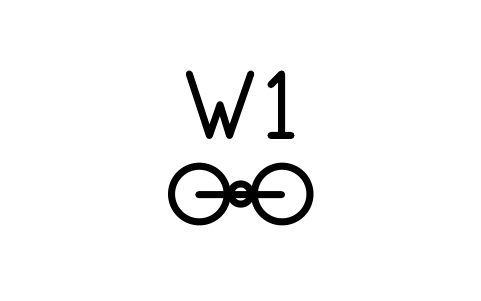

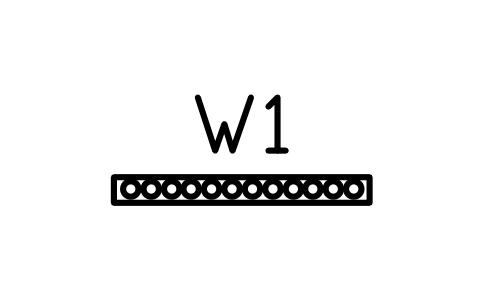

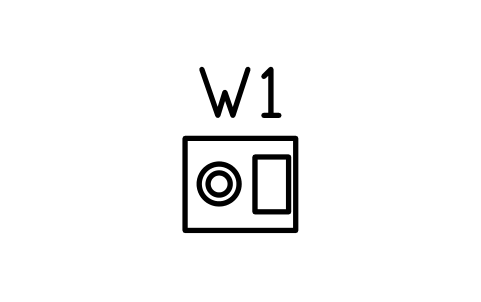

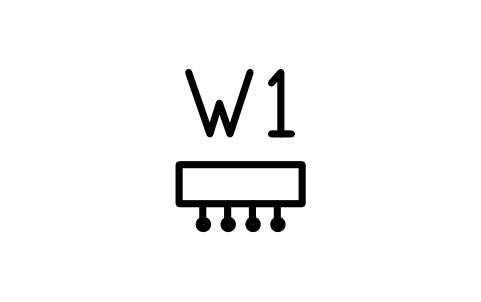

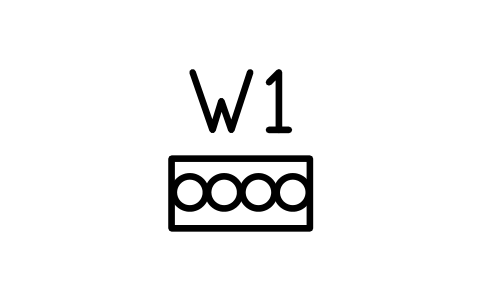

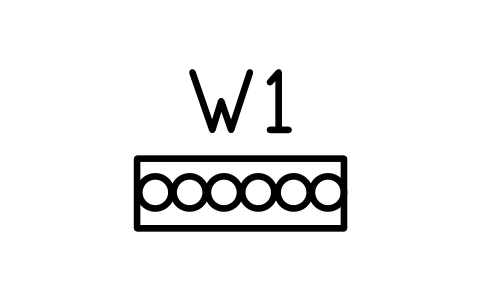

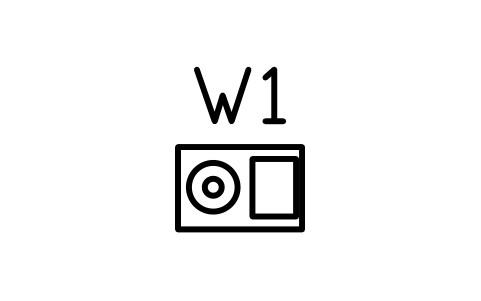

Eisbehälter mit Kühlplatte 900 x 600 · Eisbehälter mit Kühlplatte 1200 x 600 · Eisbehälter 600 x 500 · Speed Rail 900 · Speed Rail 1200 · Speed Rail 1500 · Flaschenmulde 600, 4 Flaschen · Flaschenmulde 900, 6 Flaschen · Barspüle, 3 Becken 1800 x 600 · Barspüle, 2 Becken 1200 x 600 · Barspüle 600 x 500 · Handwaschbecken 400 x 400 · Ausgussbecken 400 x 500 · Gläserspüler 300 x 300 · Untertisch-Gläserspülmaschine 600 x 600 · Mixerstation 600 x 500 · Espressomaschine, 2 Brühgruppen, 750 x 600 · Espressomaschine, 3 Brühgruppen, 950 x 600 · Kassenterminal 400 x 300 · Kassenterminal mit Kassenlade 450 x 450 · Bondrucker 200 x 200 · Garnierschale 450 x 300 · Abtropfmatte 900 x 450 · Abtropfmatte 600 x 450 · Barrinne 1800 x 100 · Gläserkorb 500 x 500 · Gläserregal 1200 x 300 · Zapfsäule, 2 Hähne · Zapfsäule, 4 Hähne · Zapfsäule, 6 Hähne · Zapfsäule, 8 Hähne · Tisch-Bierturm, 3 Hähne · Glykol-Kühlaggregat 600 x 400 · CO2-Flasche, 25 kg · CO2-Verteiler, 2 Flaschen · Getränkepistolen-Halter 150 x 150 · Getränketurm, 8 Tasten · Bag-in-Box-Regal 1200 x 600 · Offenwein-Dispenser 600 x 500 · Fass-Roller 450 x 450 · 153 weitere

Häufige Fragen

Welche Theken- und Gangmaße verwenden die Blöcke?

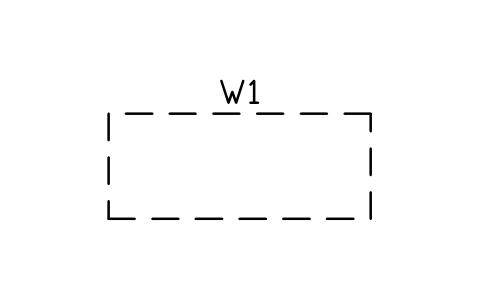

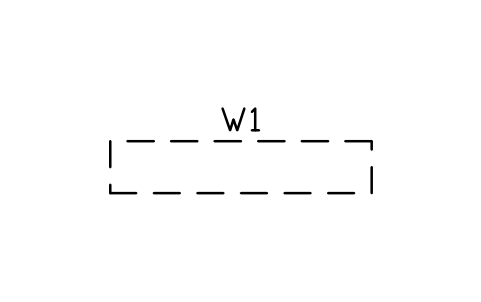

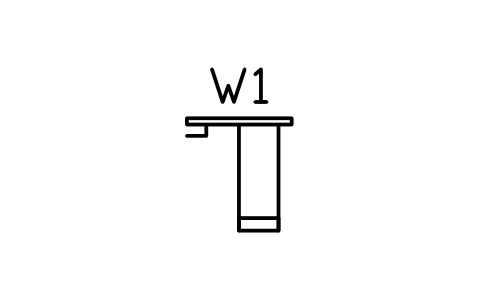

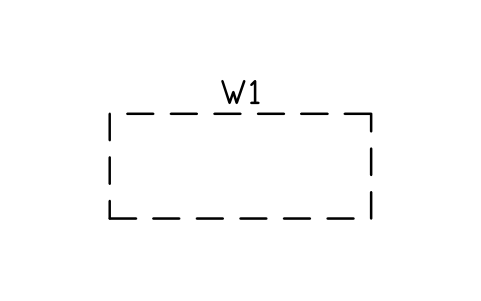

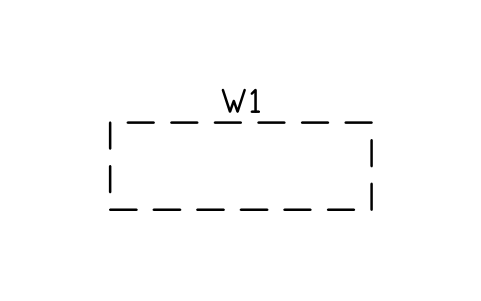

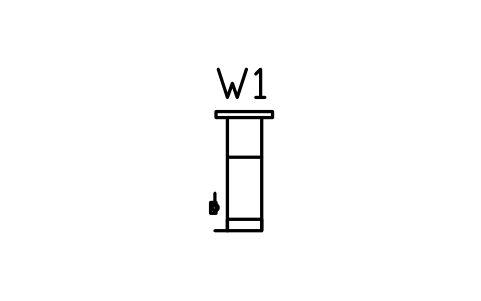

Eine Thekenhöhe von 1050 und eine abgesenkte barrierefreie Theke von 865 im Schnitt, eine Hockerzone von 600, einen Barkeeper-Gang von 1000 (1200 für zwei Personen) und einen Gästeverkehr hinter den Hockern von 1200. Die Zonenblöcke sind gestrichelte Umrisse, die Sie auf Ihre eigenen Werte skalieren.
Decken die Blöcke Kapazitäts- oder Konzessionsregeln ab?

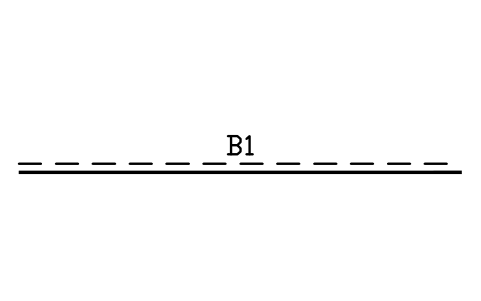

Nein. Es sind Zeichenteile. Belegung, Ausgänge, Toilettenzahlen, Schankbereiche und Brandschutz bestimmen die Regeln, die für Ihr Projekt gelten; die Blöcke für Schankgrenze und glasfreie Zone markieren nur die Bereiche, die Sie festgelegt haben.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht; Näheres in den Nutzungsbedingungen der Bibliothek.
Wie baue ich einen Barkeeper-Arbeitsplatz auf?

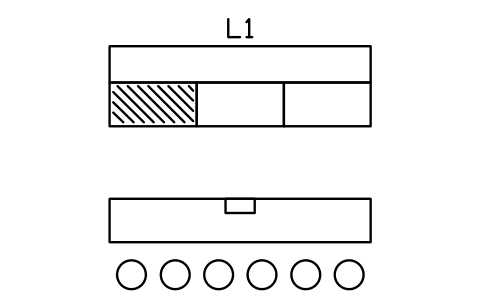

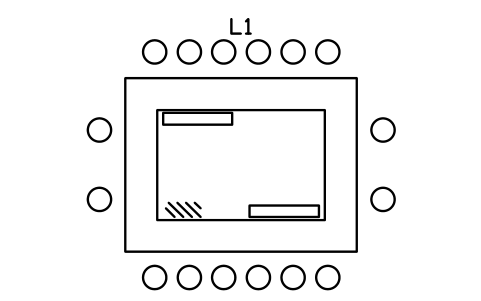

Zeichnen Sie Theke und Backbar mit einem Gang von 1000 dazwischen, setzen Sie dann Eisbehälter, Spülen, Speed Rails, Kühler und Kasse aus den Arbeitsplatz-Gruppen und die Zapfsäule auf die Theke. Der Grundriss Barkeeper-Arbeitsplatz zeigt eine gerade Front von 3600 als Ausgangspunkt, die Inselbar eine Bar mit Servicebereich.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
