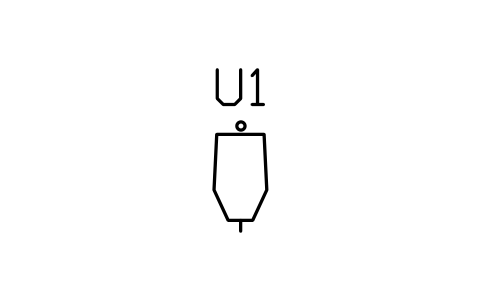

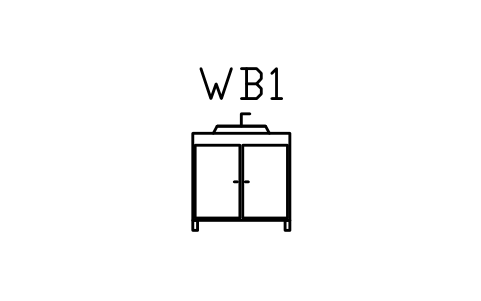

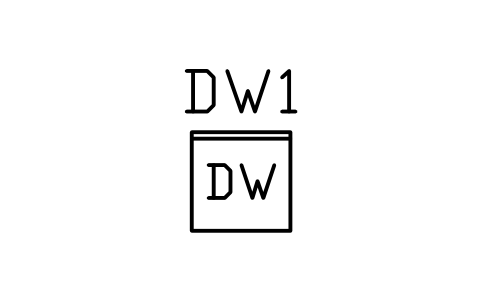

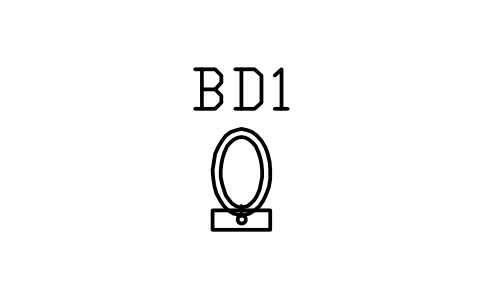

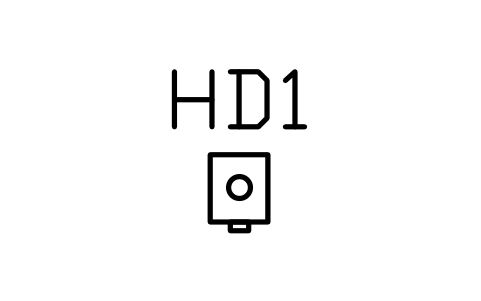

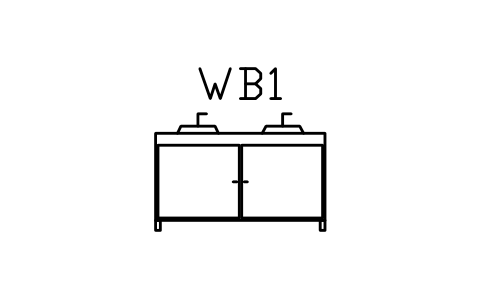

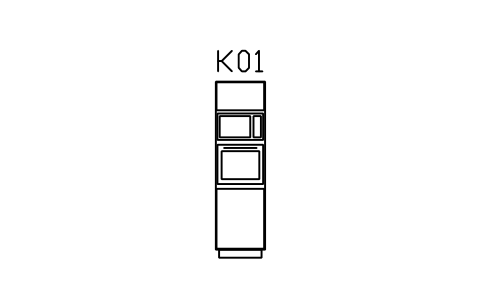

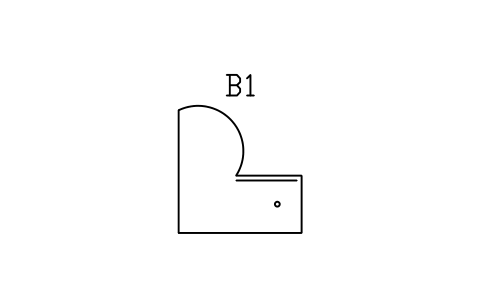

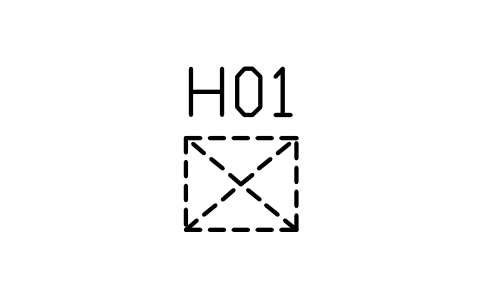

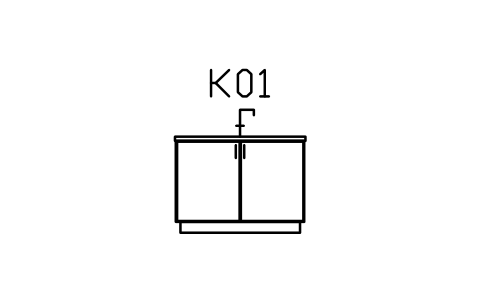

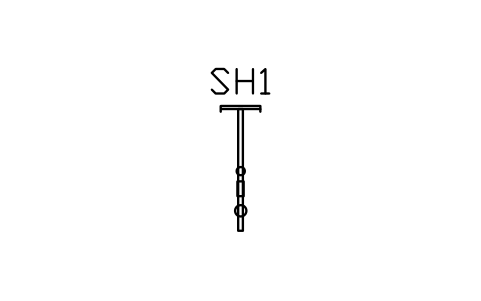

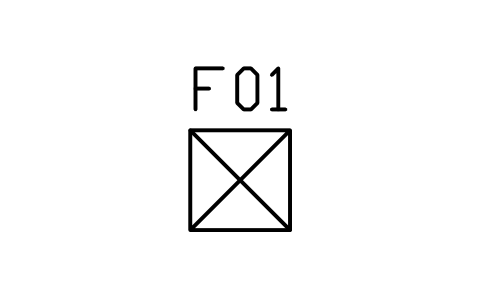

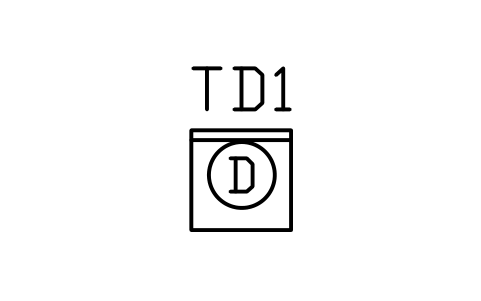

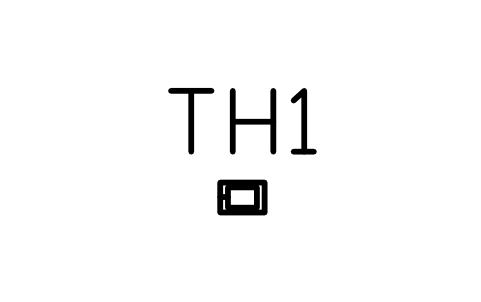

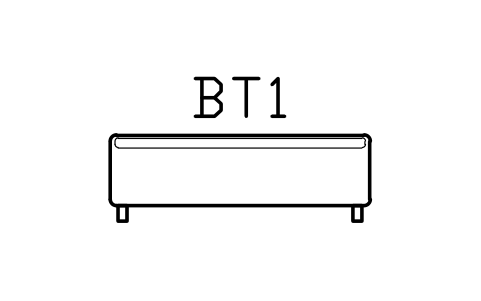

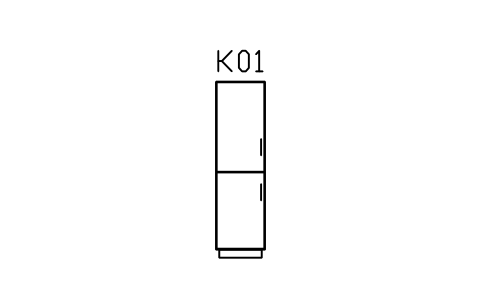

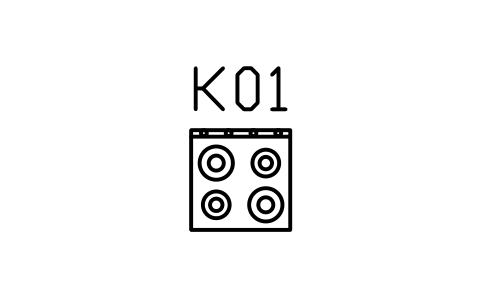

Kostenlose AutoCAD-Bad- und Küchenblöcke (DWG), in Grundriss und Ansicht

Über die Zeichenkonventionen

Für Architektur-Grundrisssymbole gibt es keine einheitliche Norm: Türen, Fenster, Treppen und Möbel werden im Großen und Ganzen ähnlich gezeichnet, aber Einzelheiten wie der Schwenkbogen, die Fensterlinien oder der Treppenpfeil unterscheiden sich zwischen Ländern und Büros.

Diese Symbole sind unsere eigenen Zeichnungen nach gängigen architektonischen Zeichenkonventionen, und die Bibliothek ist nach keiner Norm zertifiziert. Prüfen Sie sie an Ihrem Büro- oder Kundenstandard und ändern Sie die Blöcke, wenn Ihre abweichen.

Häufige Fragen

Entsprechen diese Symbole einer Zeichennorm?

Nein. Für Architektur-Grundrisssymbole gibt es keine verbindliche Norm. Sie folgen gängigen Konventionen und lassen sich an Ihren Bürostandard anpassen.

In welchen Einheiten sind die Blöcke?

Millimeter, in Originalgröße. Fügen Sie sie im Maßstab 1 in einen Modellbereich in Millimetern ein; ist Ihre Zeichnung in Metern oder Zoll, skalieren Sie die Blöcke beim Einfügen (0,001 oder 0,03937).

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Wie erstelle ich aus den Zeichnungen eine Tür- oder Möbelliste?

Exportieren Sie die Tür-, Fenster- oder Möbelblöcke aller Zeichnungen mit BlockSync nach Excel: eine Zeile je Block mit Kennzeichen und Attributen. Tragen Sie Maße und Oberflächen in Excel ein und schreiben Sie sie in einem Durchlauf mit Vorschau und Sicherung zurück.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
