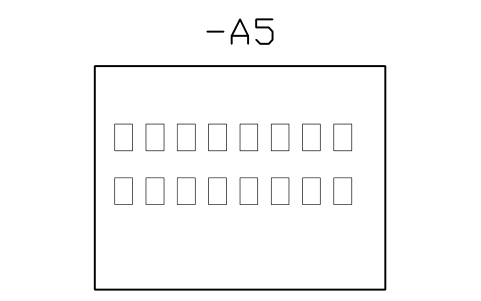

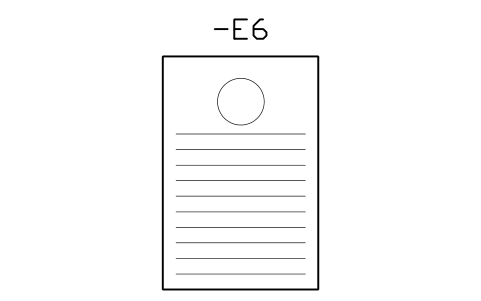

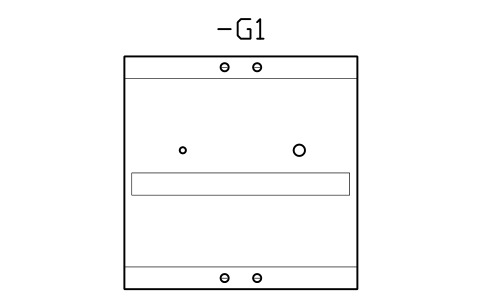

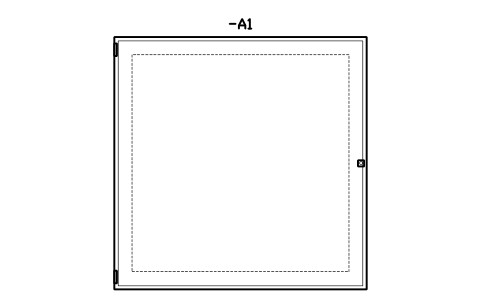

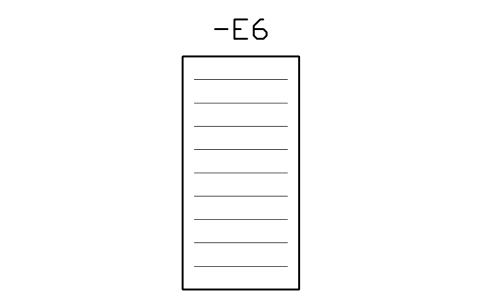

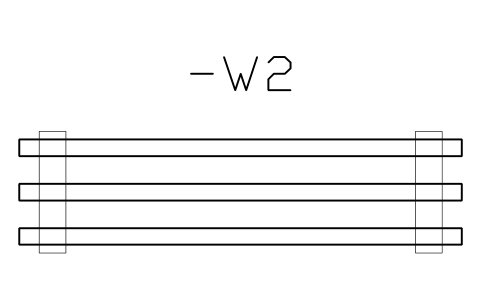

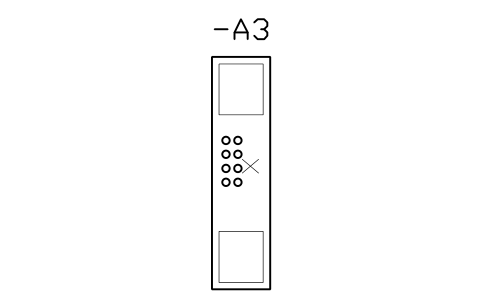

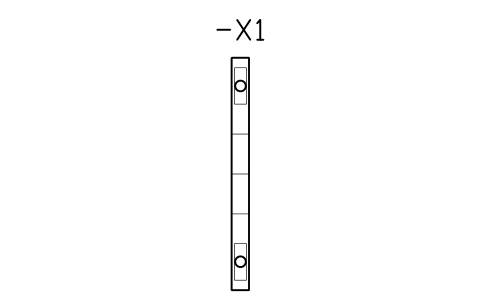

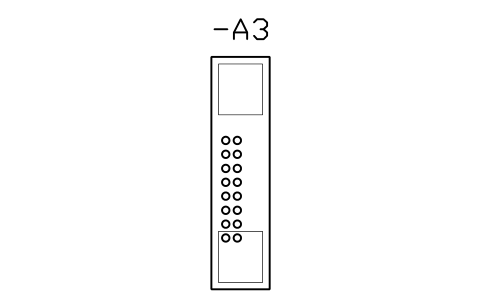

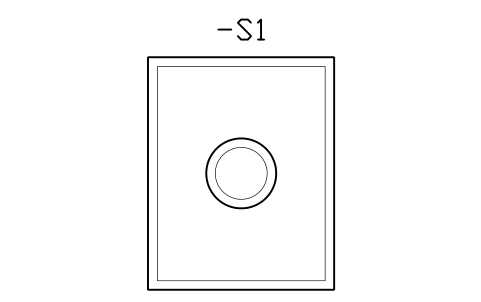

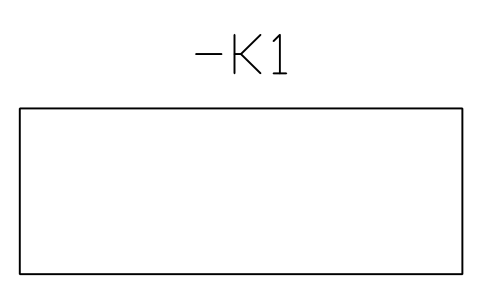

Kostenlose Schaltschrank-Layoutblöcke für AutoCAD (DWG): Gehäuse, Reiheneinbaugeräte, Türgeräte, Klemmen, Kühlung

Zu den Maßen

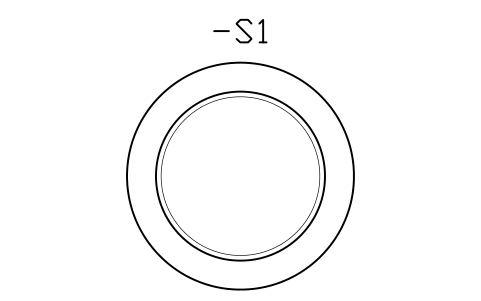

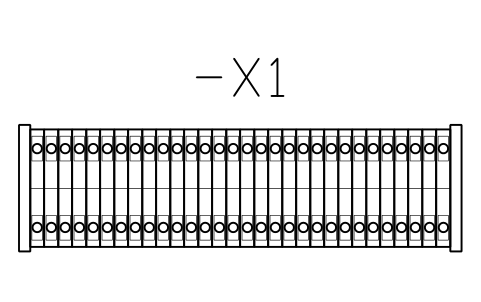

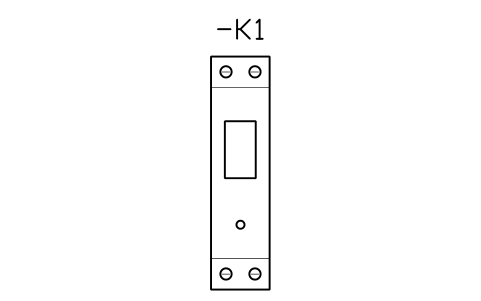

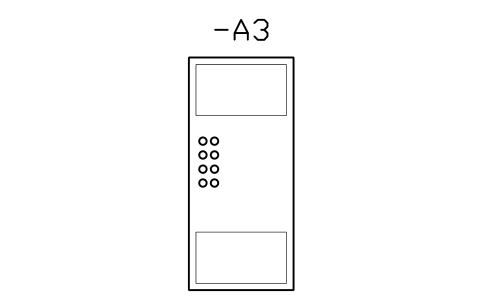

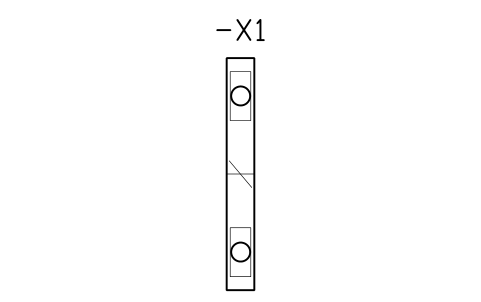

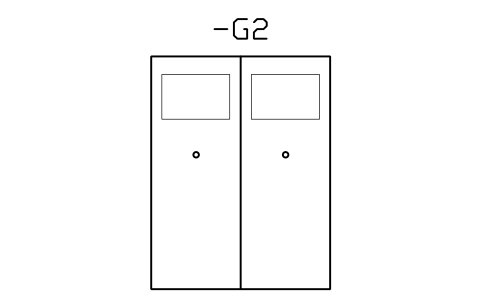

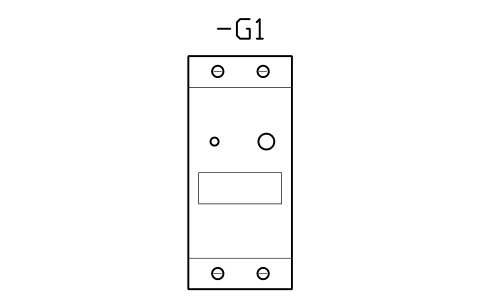

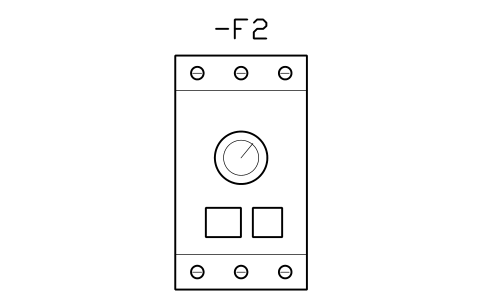

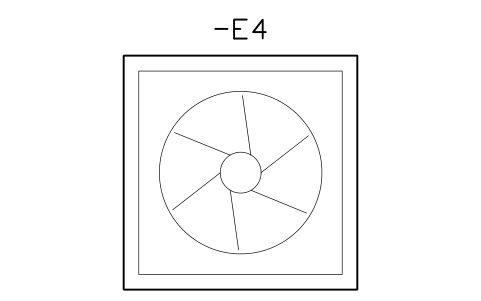

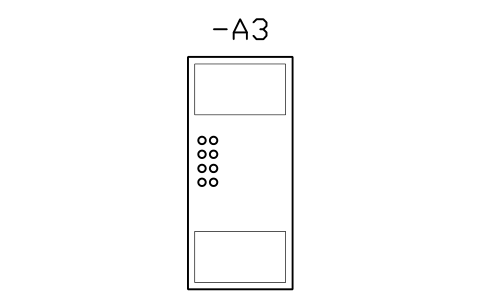

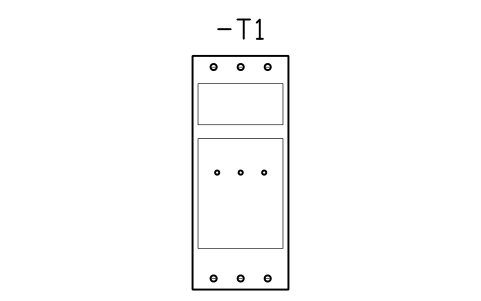

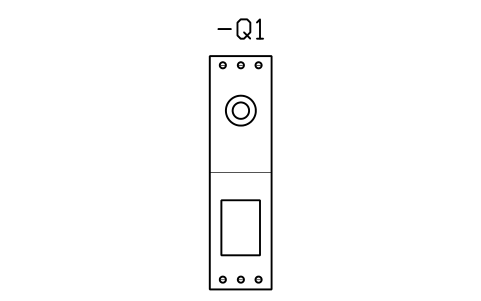

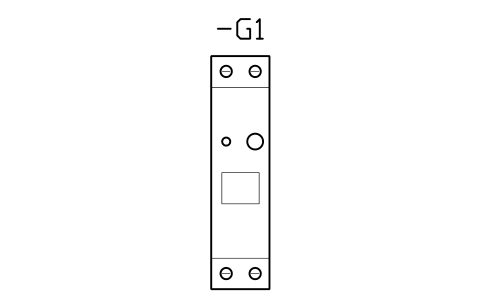

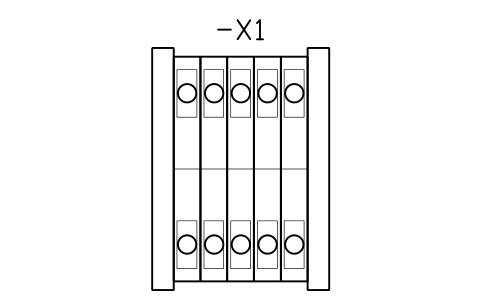

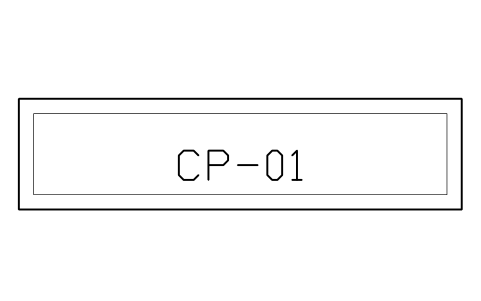

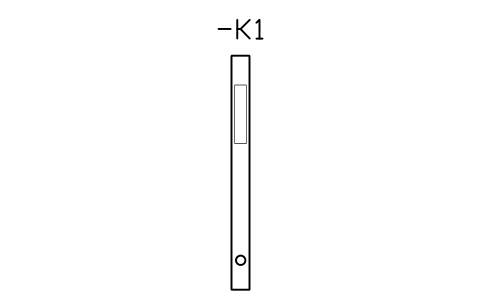

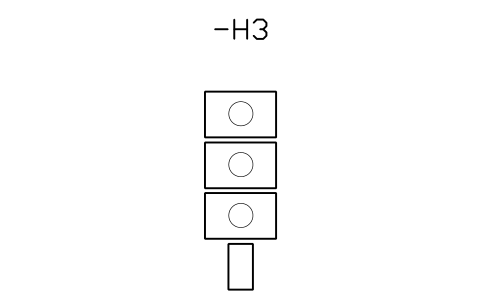

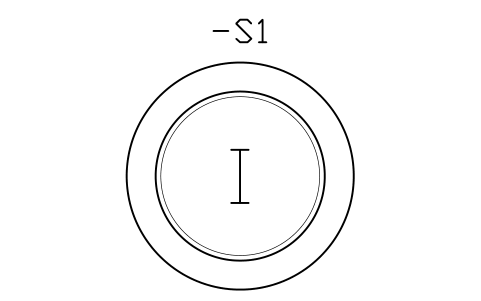

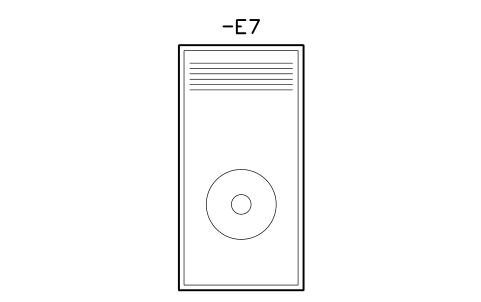

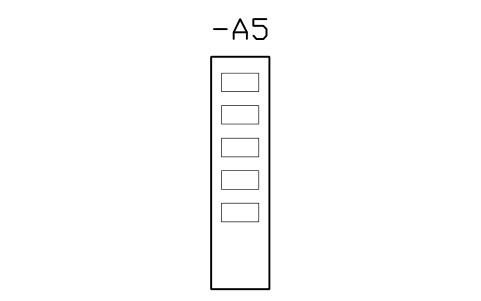

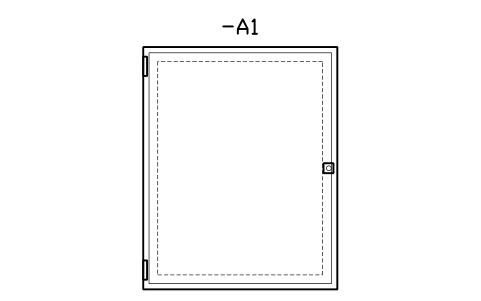

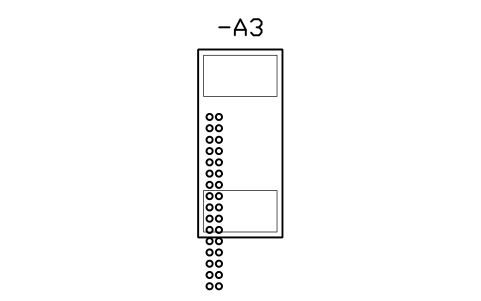

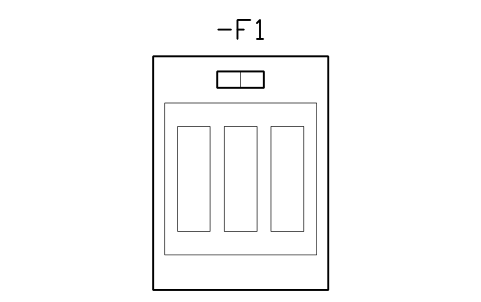

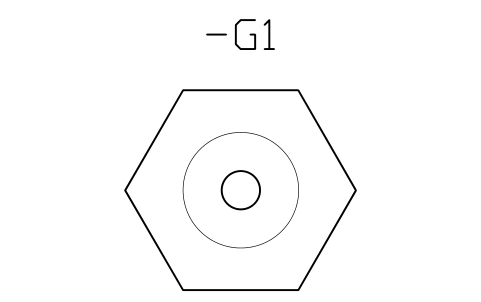

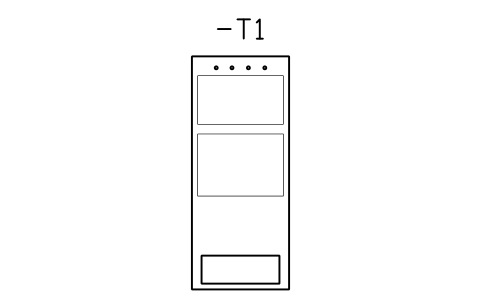

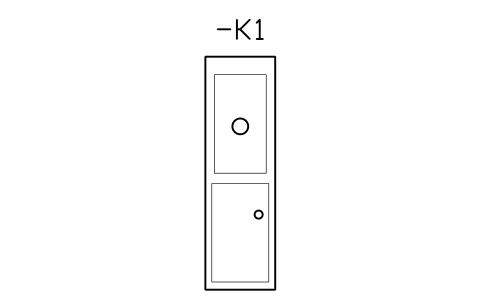

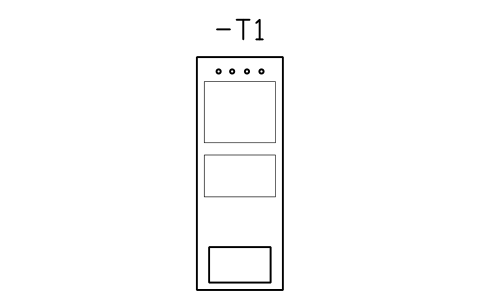

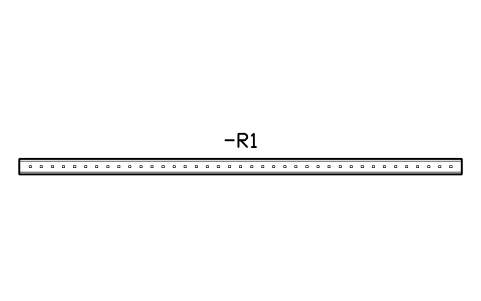

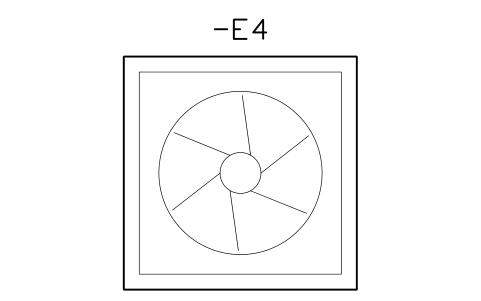

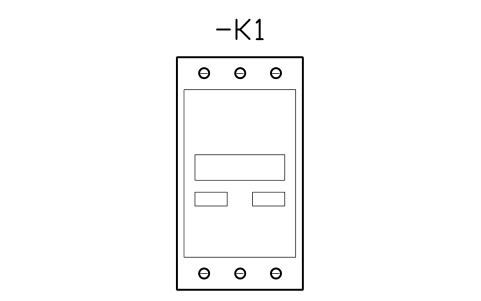

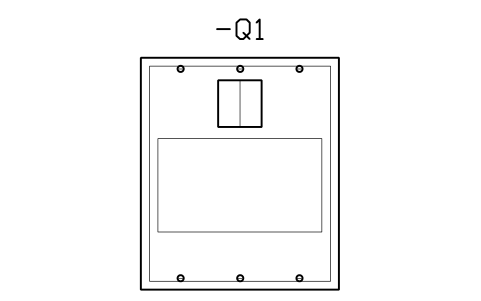

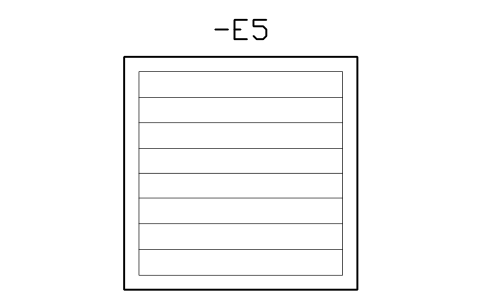

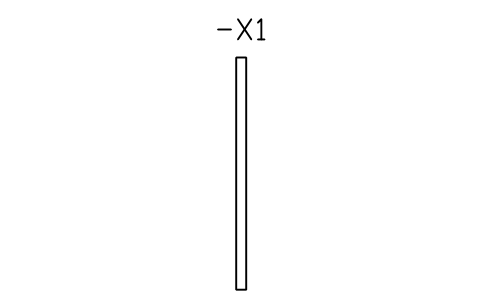

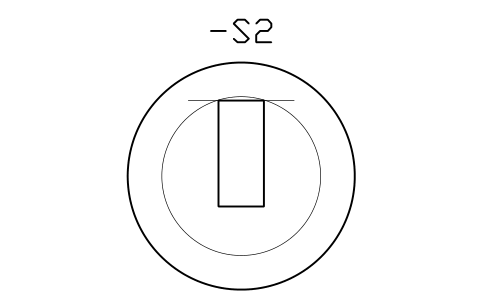

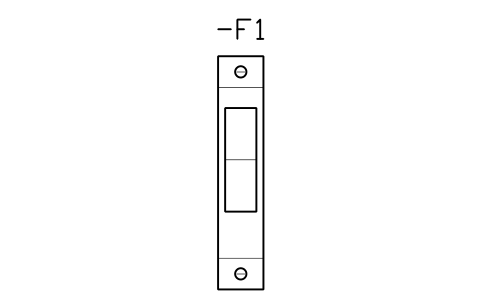

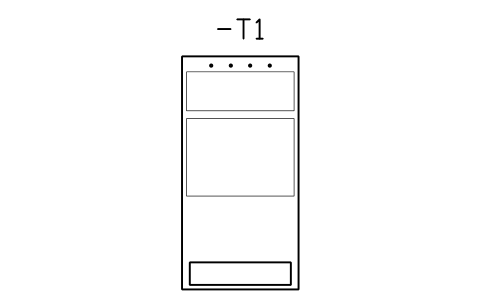

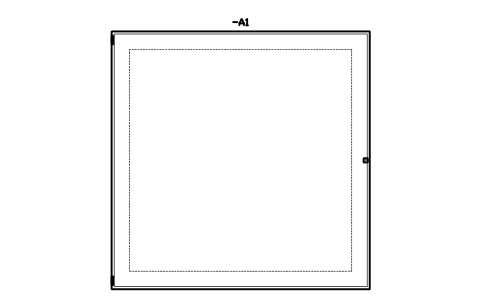

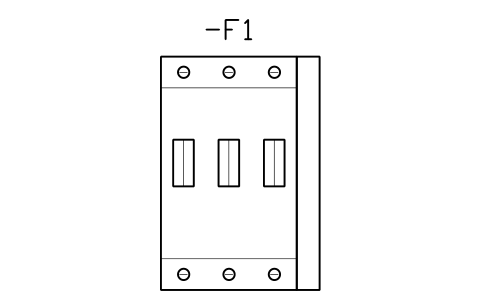

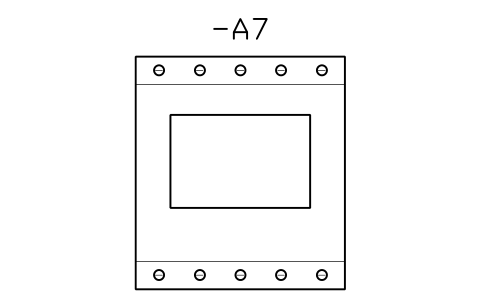

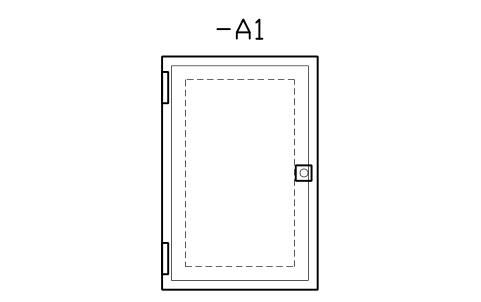

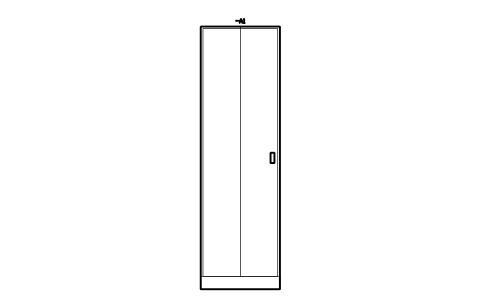

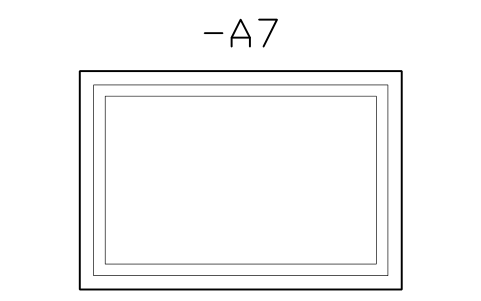

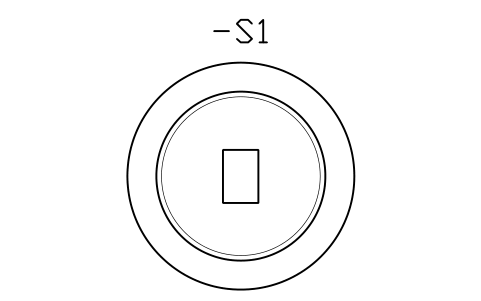

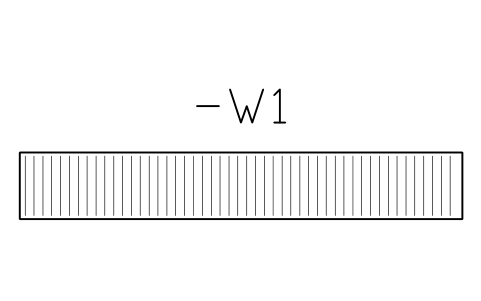

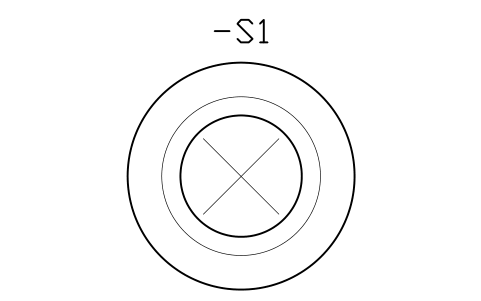

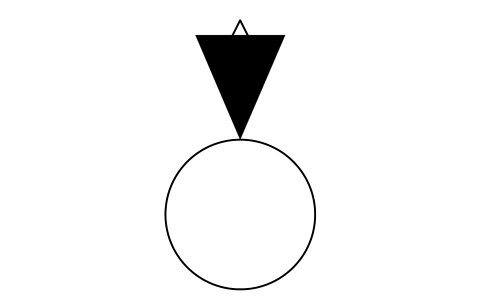

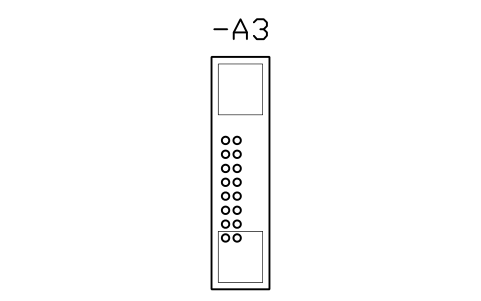

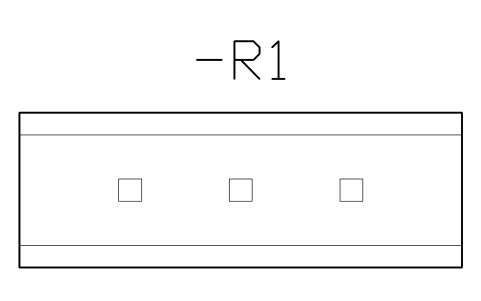

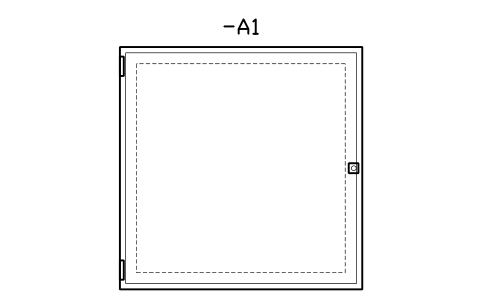

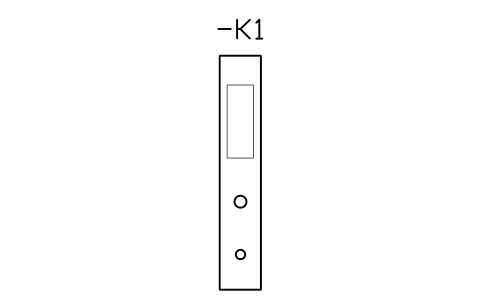

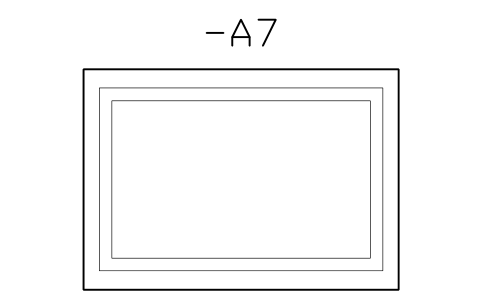

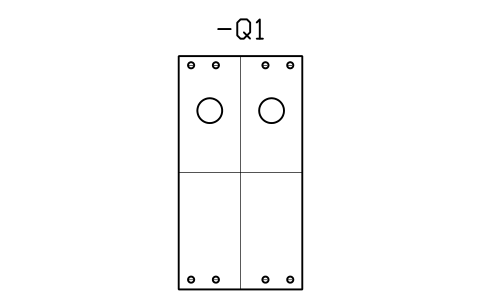

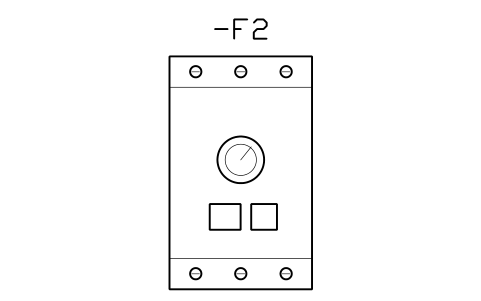

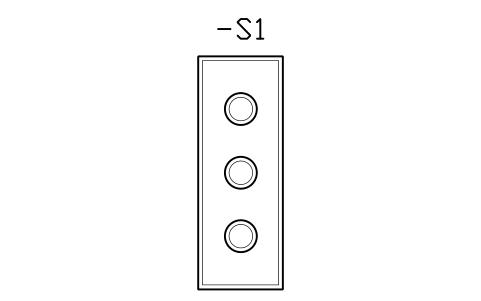

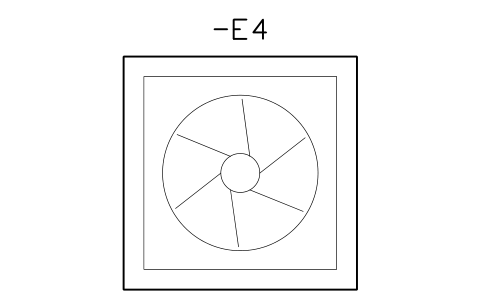

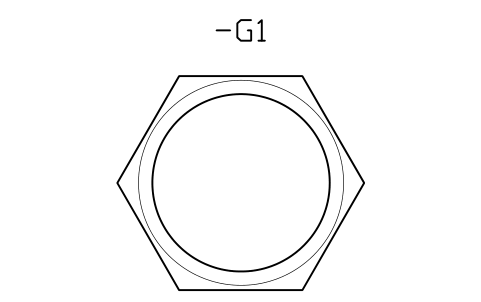

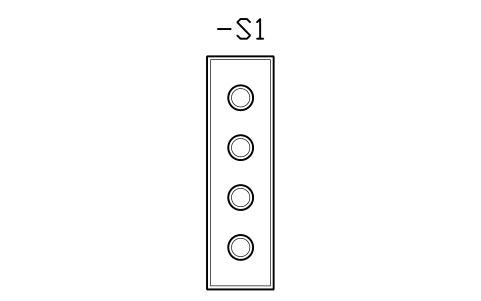

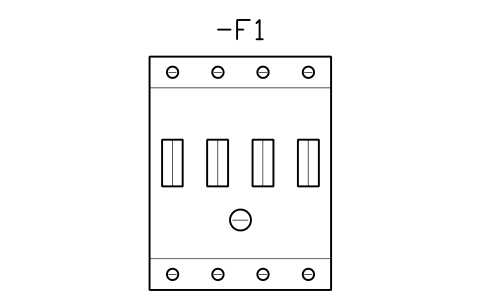

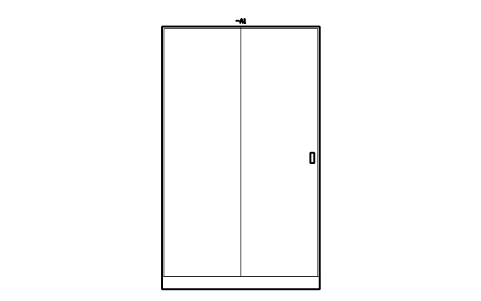

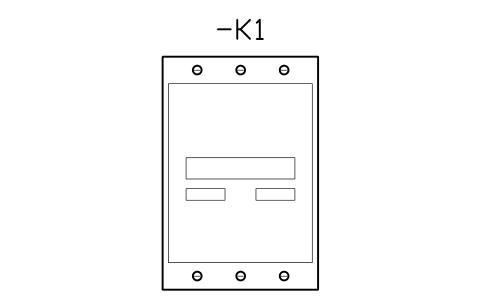

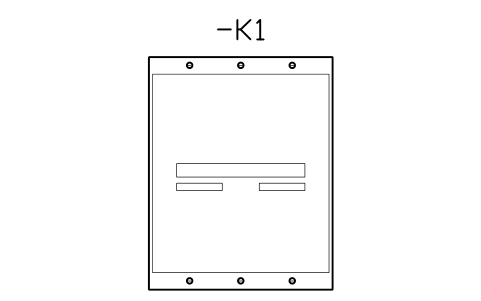

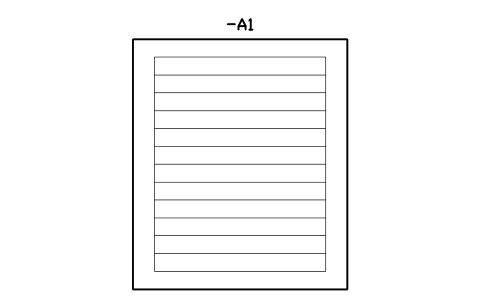

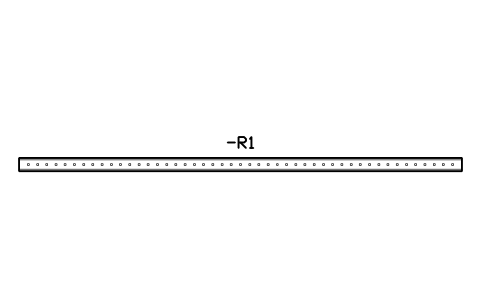

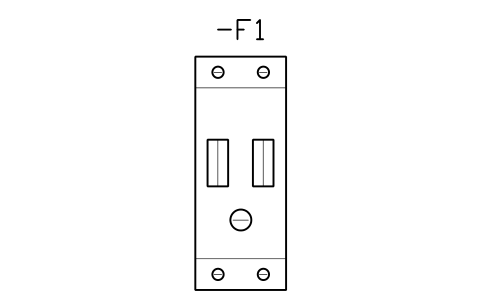

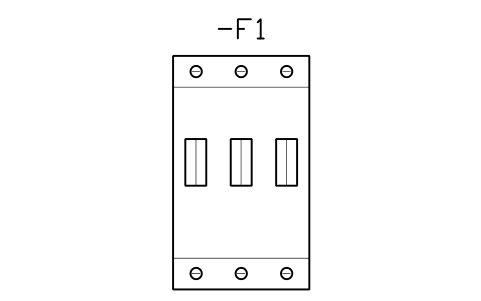

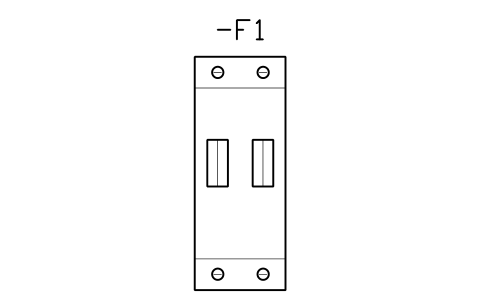

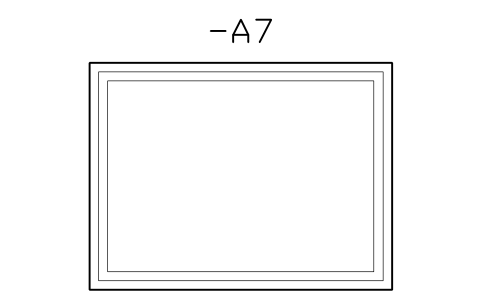

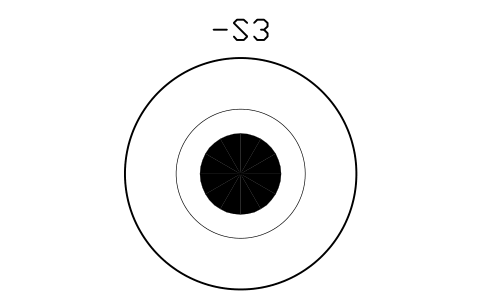

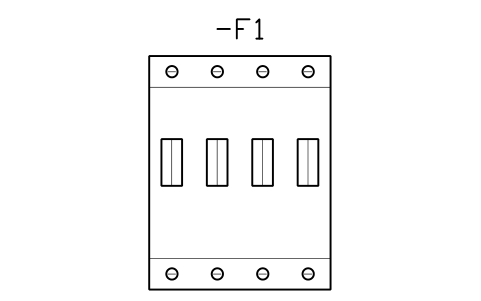

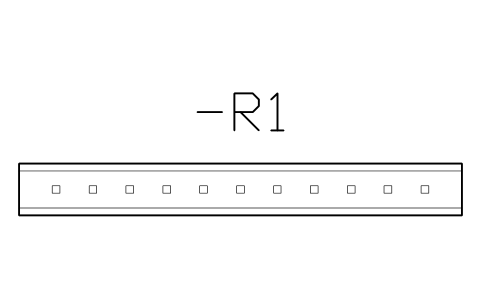

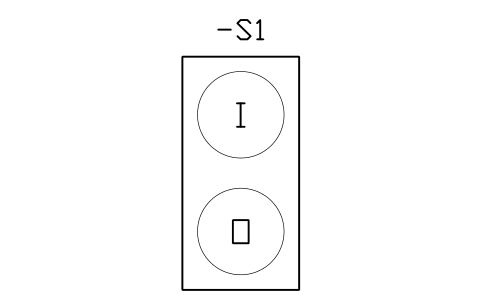

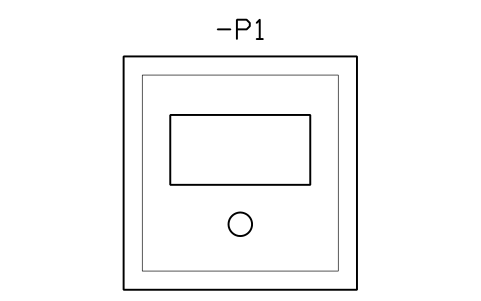

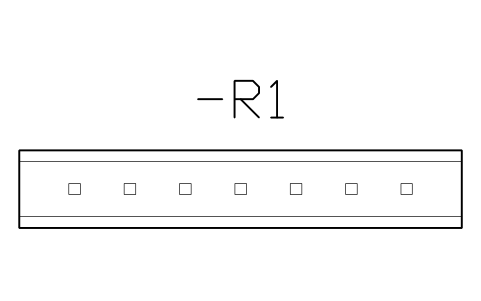

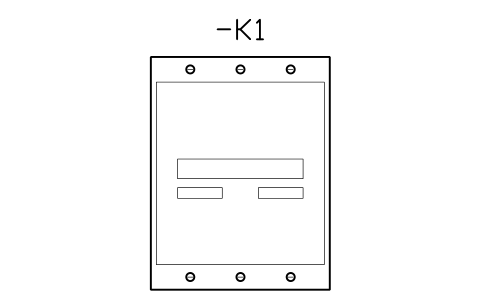

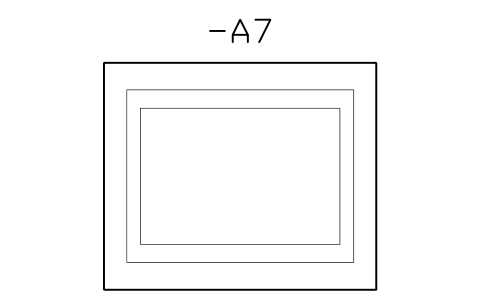

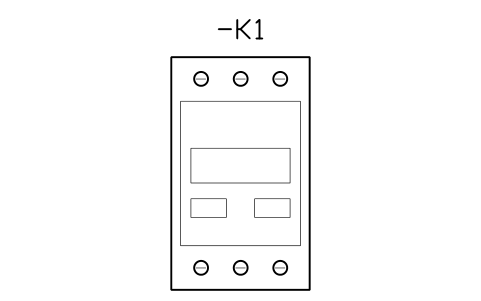

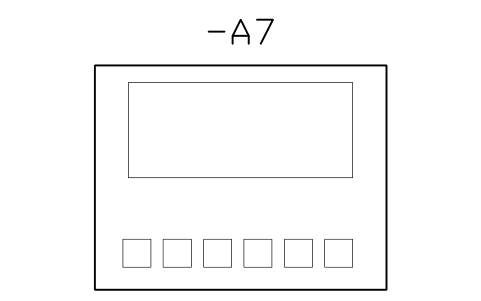

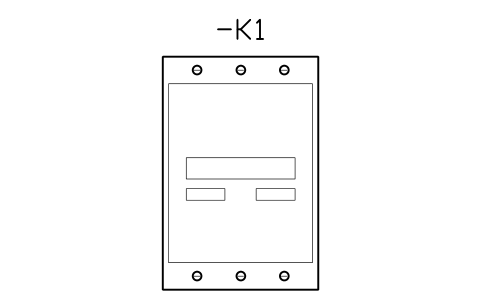

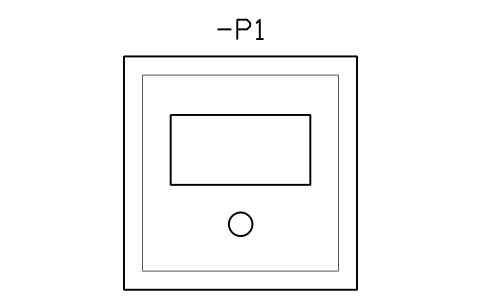

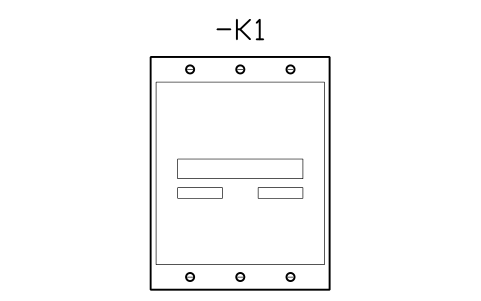

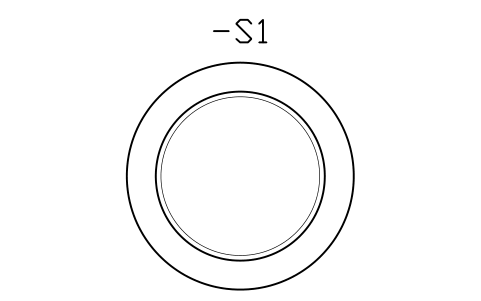

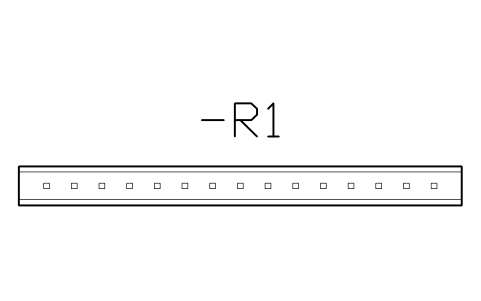

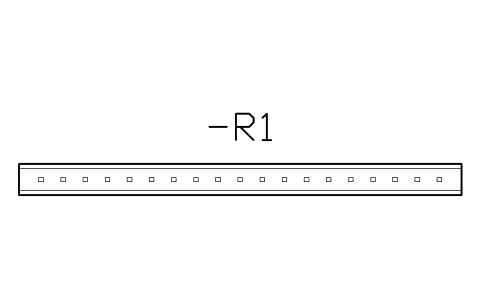

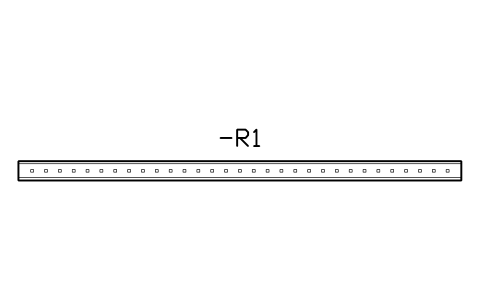

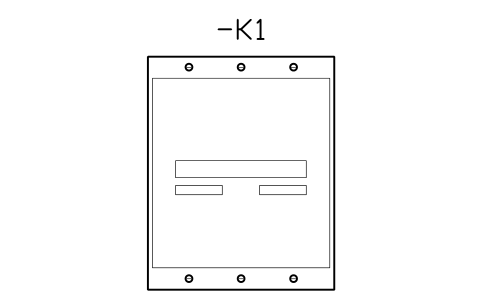

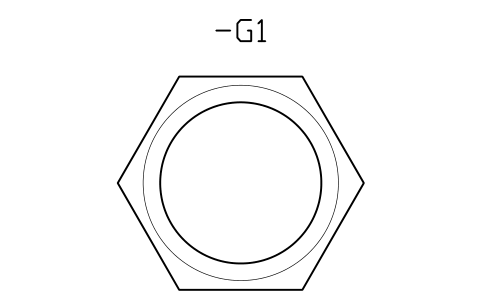

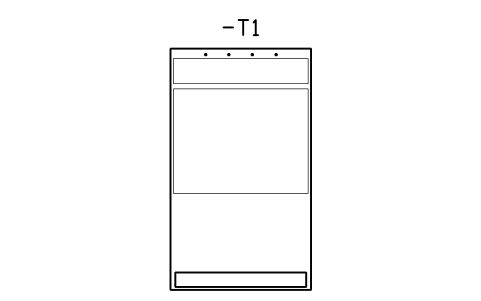

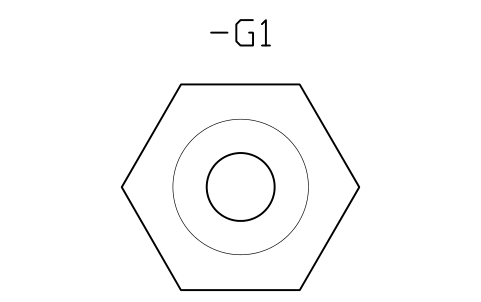

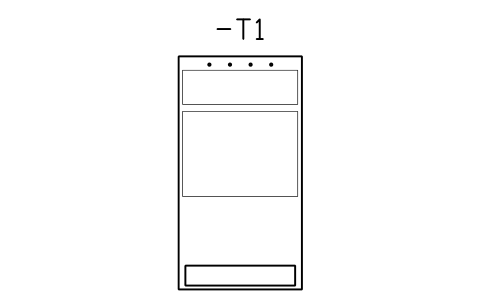

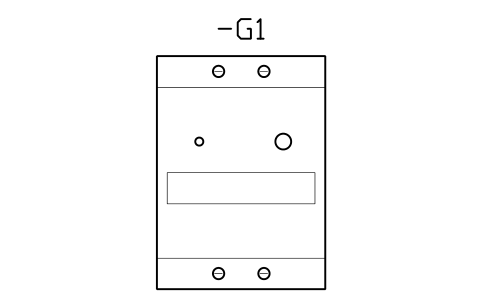

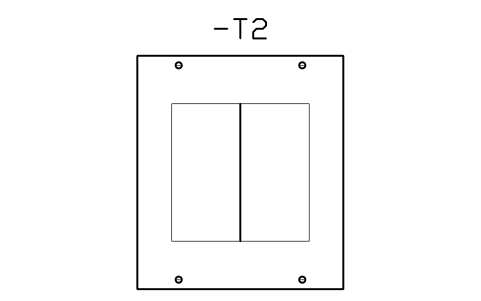

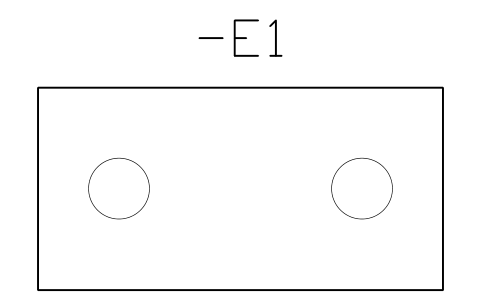

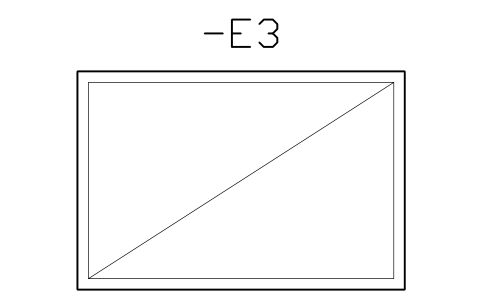

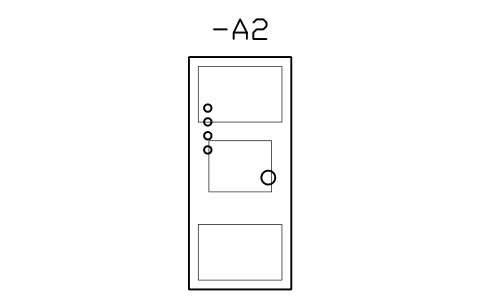

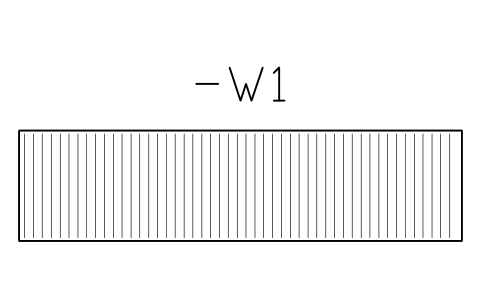

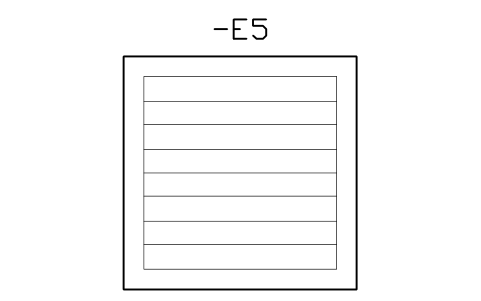

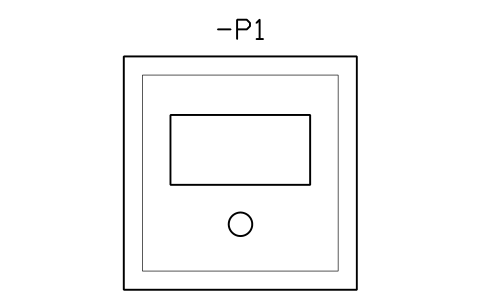

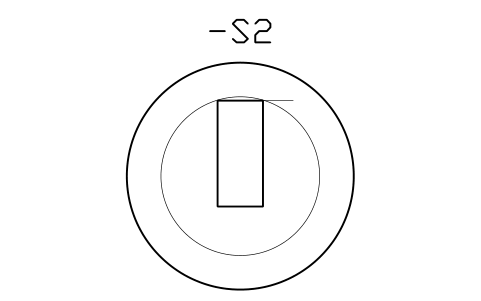

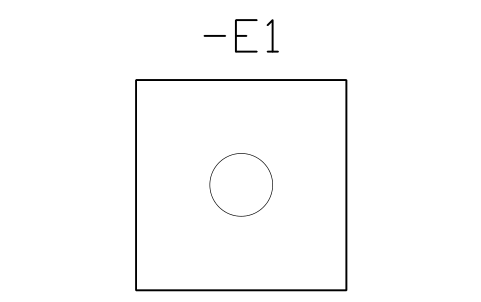

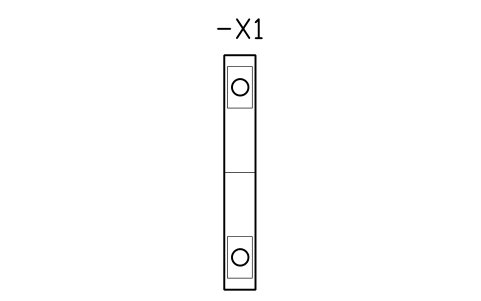

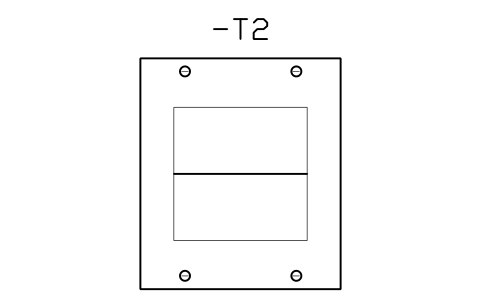

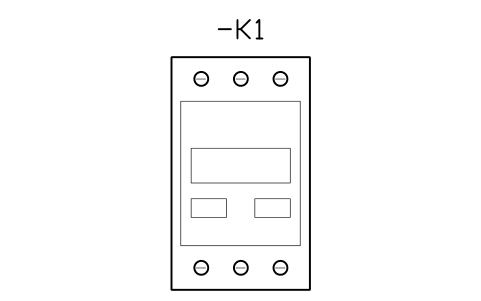

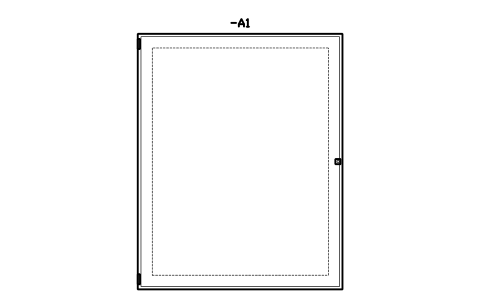

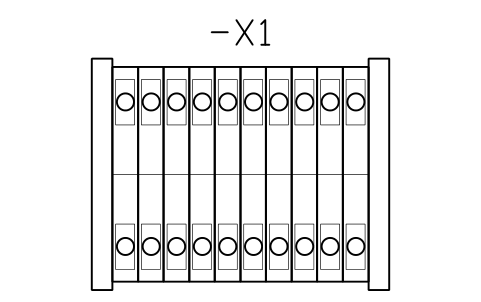

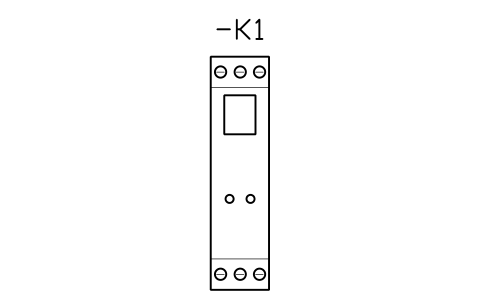

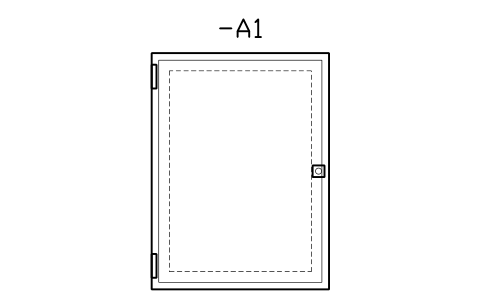

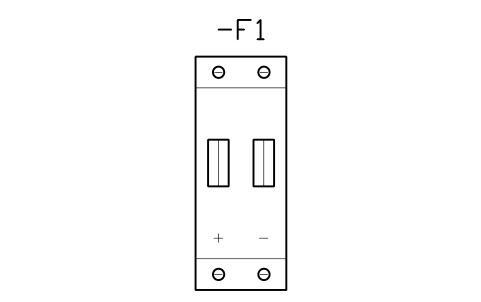

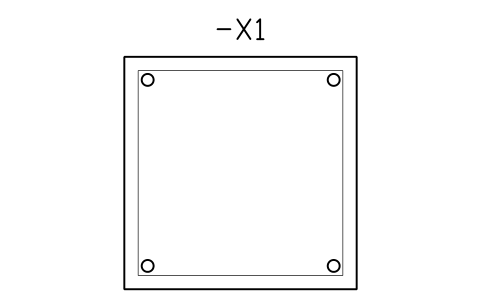

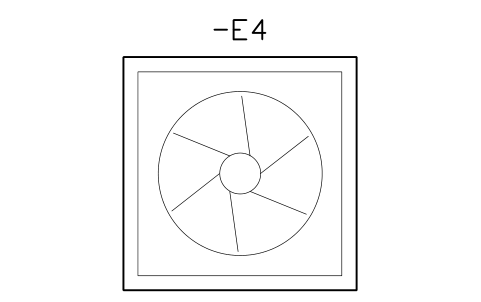

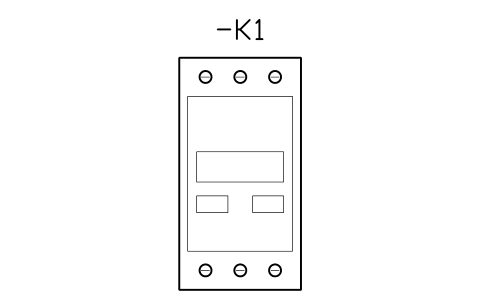

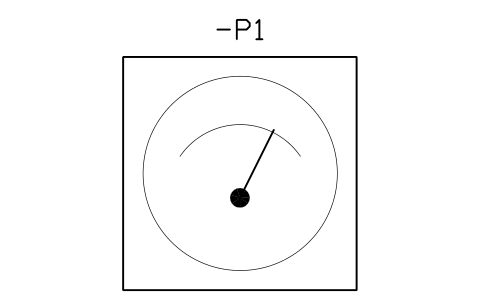

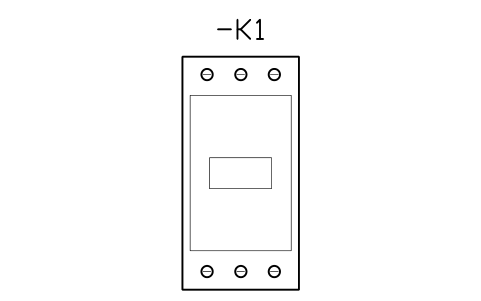

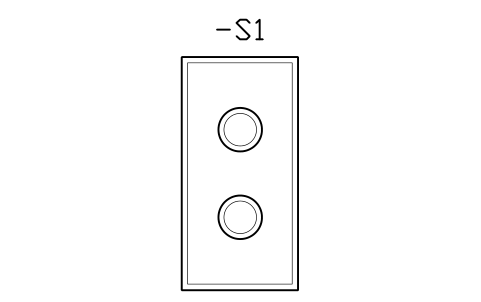

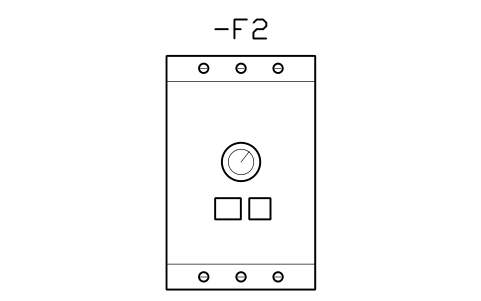

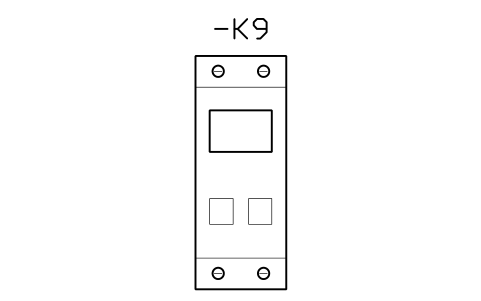

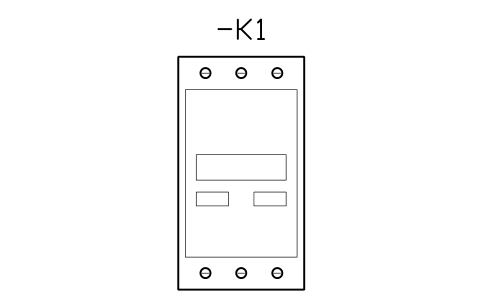

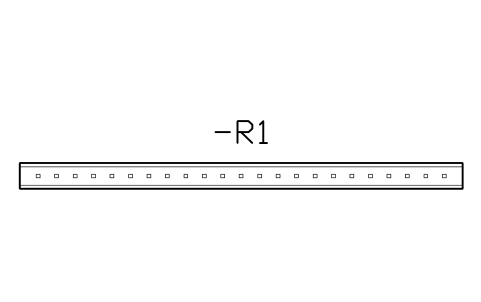

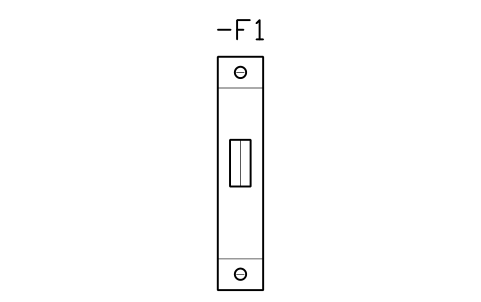

Schaltschrankgeräte sind als Zeichnung nicht genormt, daher verwenden die Blöcke typische Werte gängiger Geräteklassen: LS-Schalterpole mit 17,5 mm und 90 mm Höhe, Schütze mit 45 bis 150 mm Breite, Schiene 35 x 7,5 mm, 22,3-mm-Löcher für 22-mm-Befehlsgeräte, gängige HMI- und Messgeräteausschnitte. Die Kontur eines echten Geräts unterscheidet sich je nach Hersteller etwas; prüfen Sie das Datenblatt, bevor Sie das Layout festlegen.

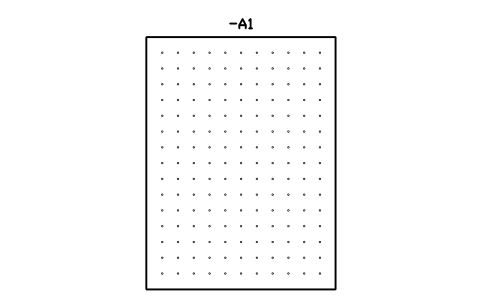

Die Blöcke sind eigene Zeichnungen, keine Kopien des Katalogs eines Herstellers, und die Bibliothek ist nicht zertifiziert. Sie dienen dazu, Geräte auf Montageplatte und Tür anzuordnen, zu zählen und Abstände in der Zeichnung zu prüfen, nicht dazu, die Einhaltung von Anforderungen an Erwärmung, Abstände oder Kurzschlussfestigkeit nachzuweisen. Abstände, Derating und Verdrahtungsraum entnehmen Sie den Gerätedaten und den für Ihre Konstruktion geltenden Schaltschrank-Normen.

Häufige Fragen

Was enthält die Bibliothek?

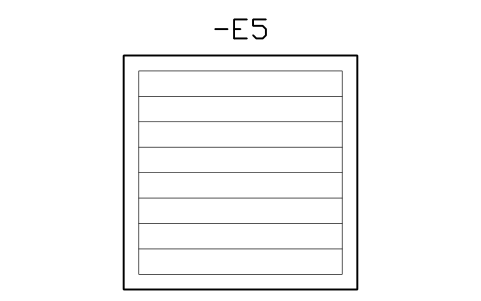

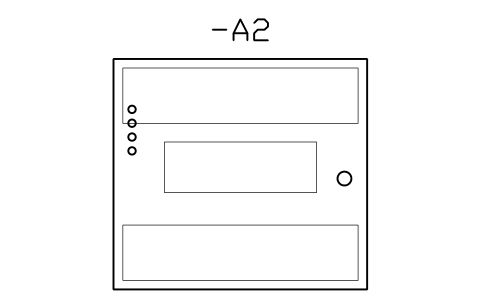

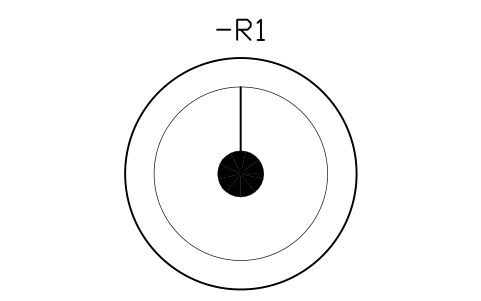

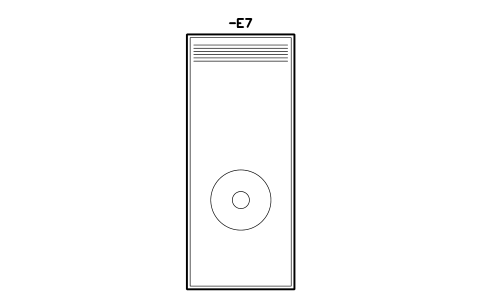

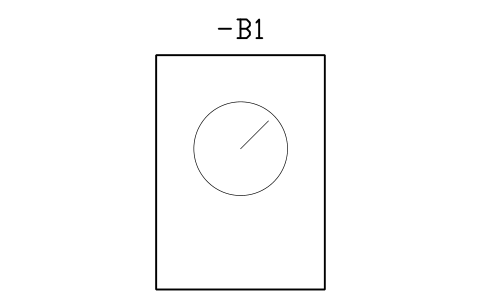

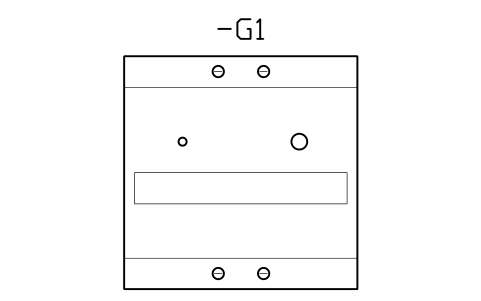

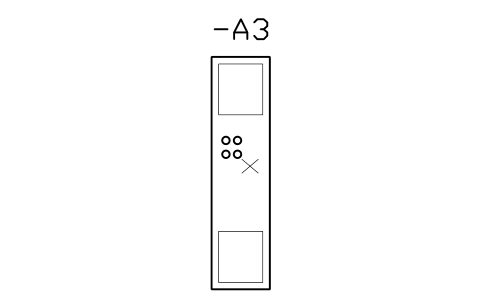

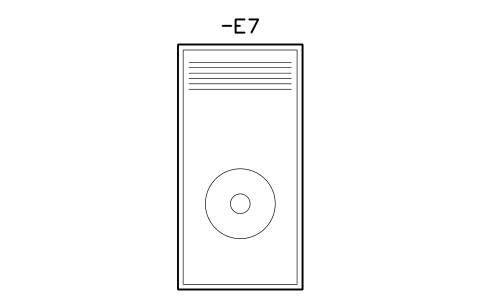

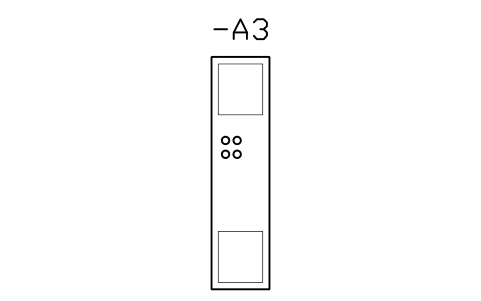

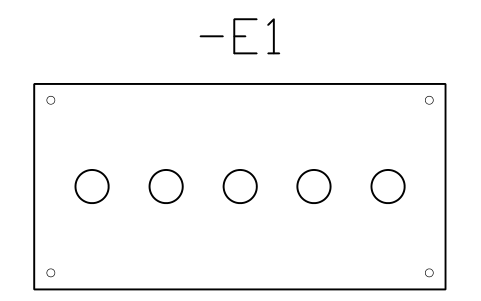

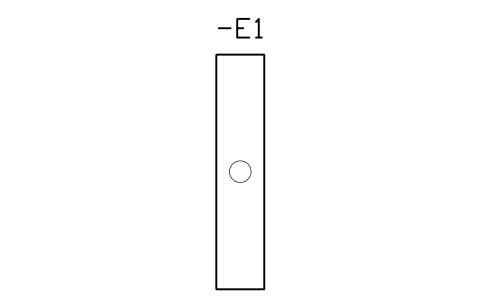

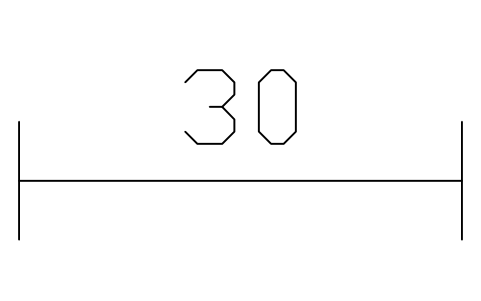

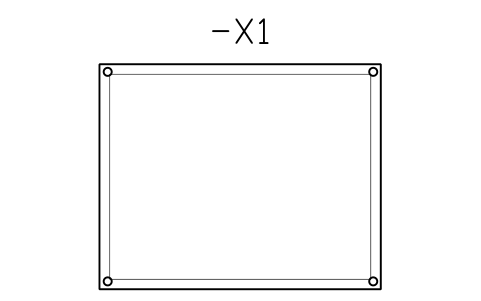

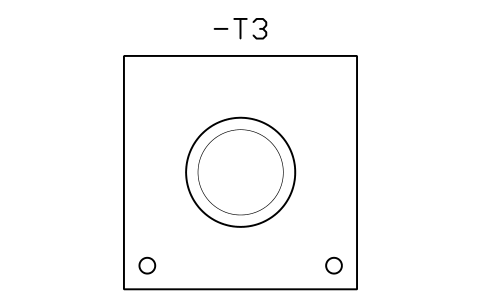

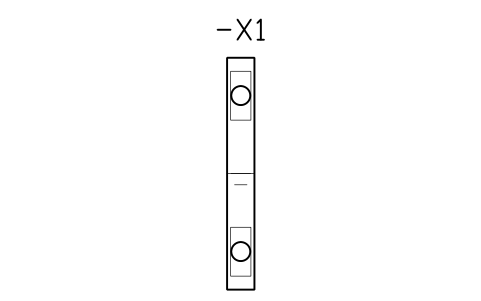

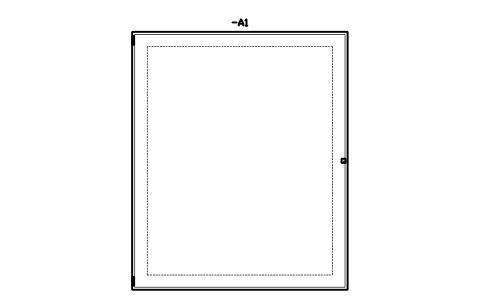

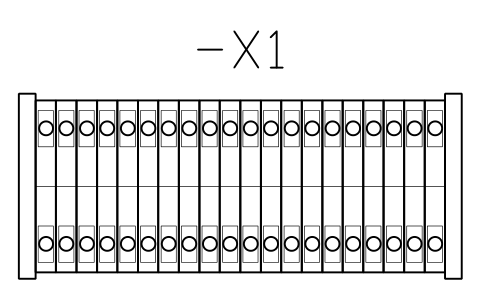

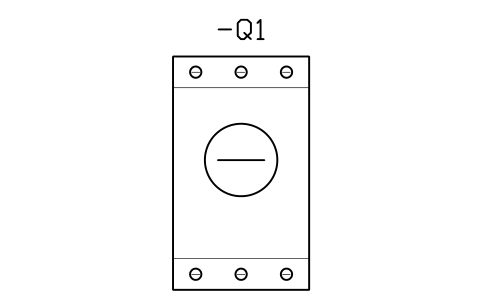

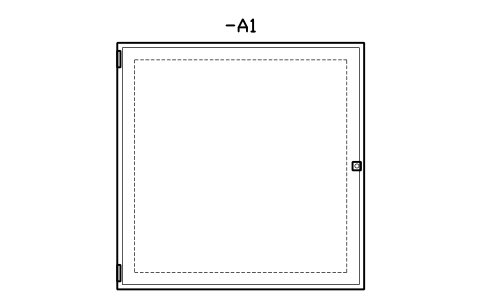

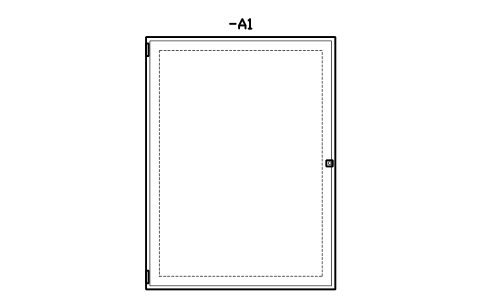

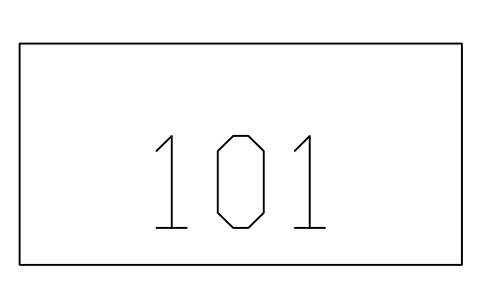

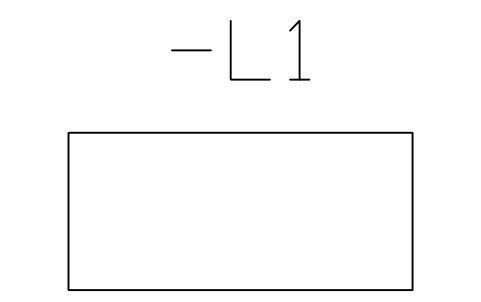

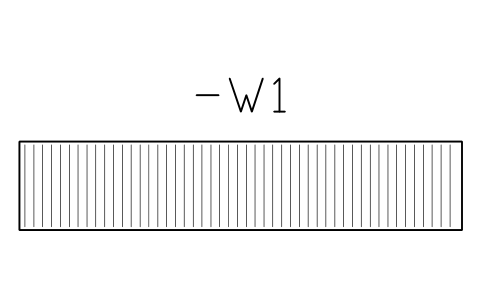

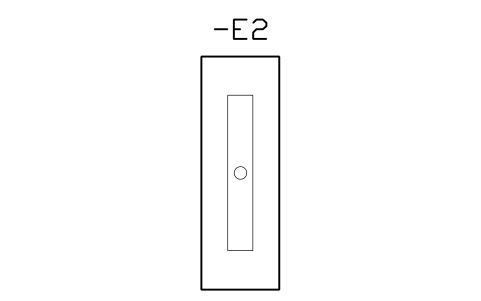

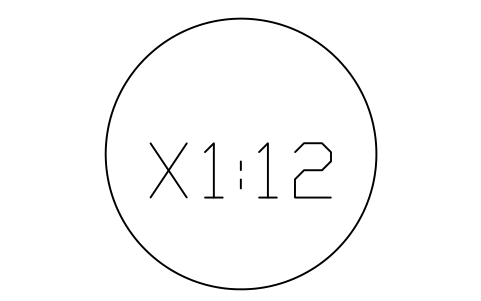

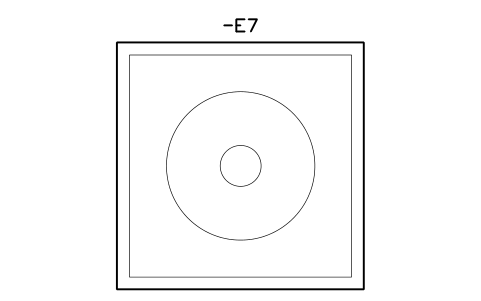

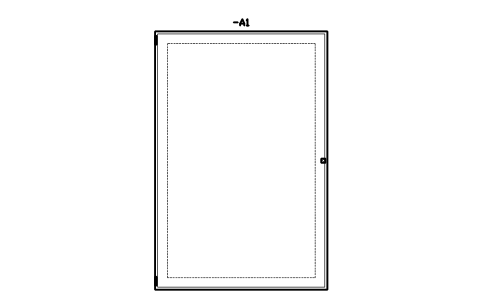

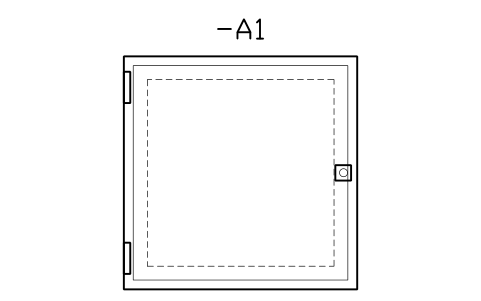

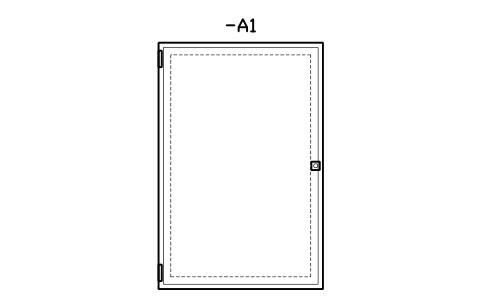

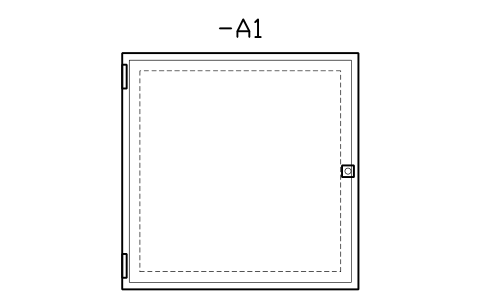

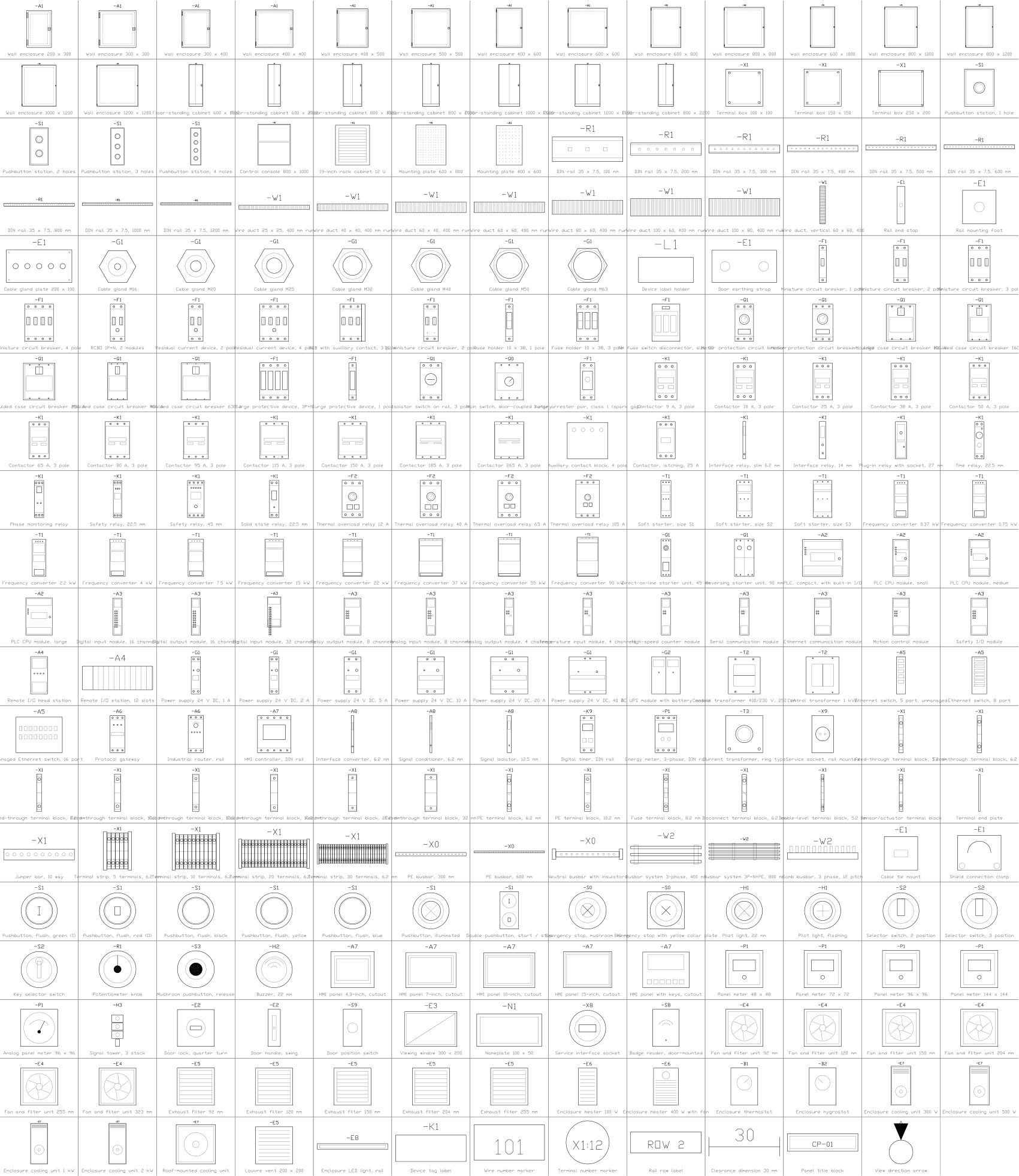

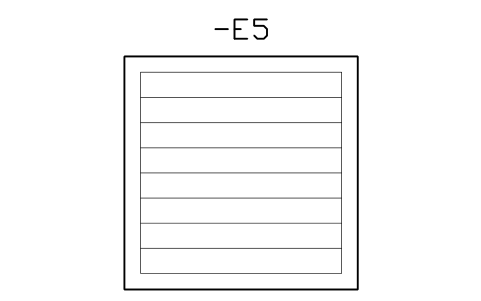

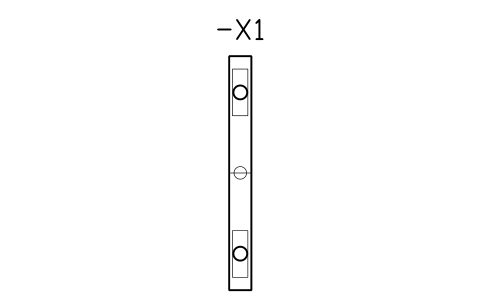

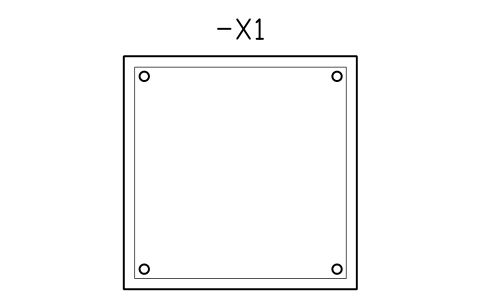

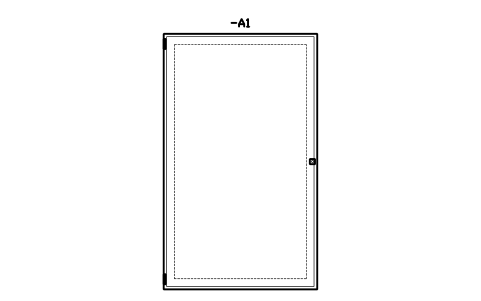

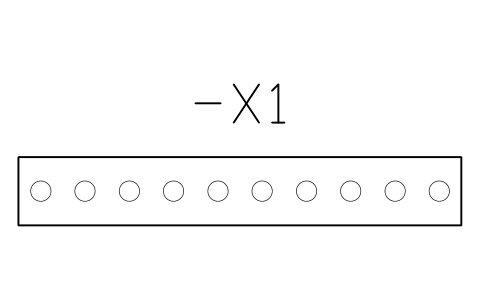

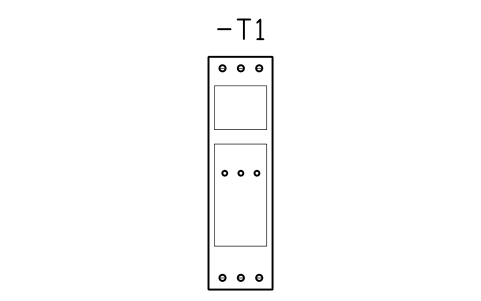

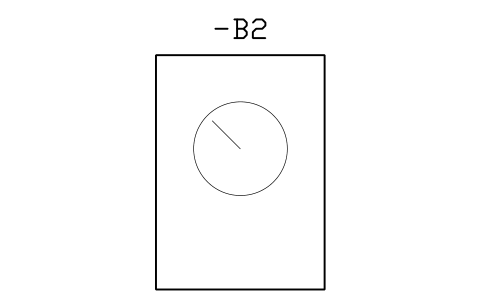

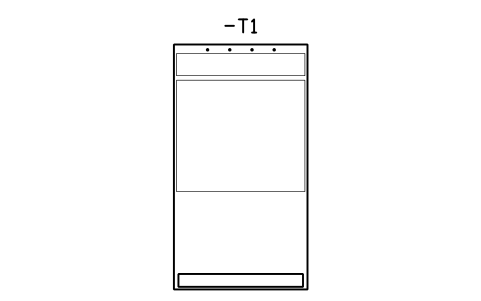

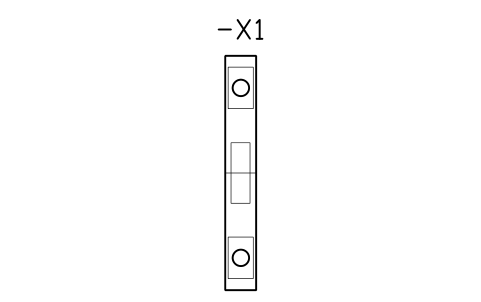

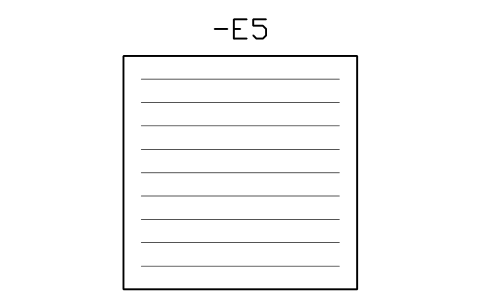

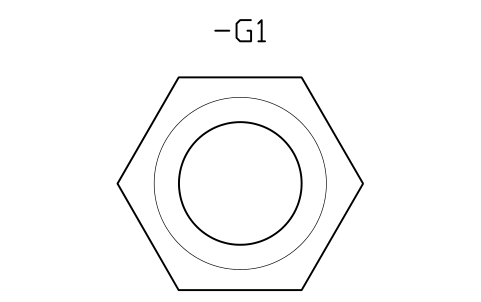

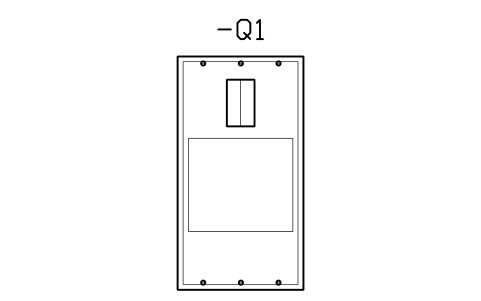

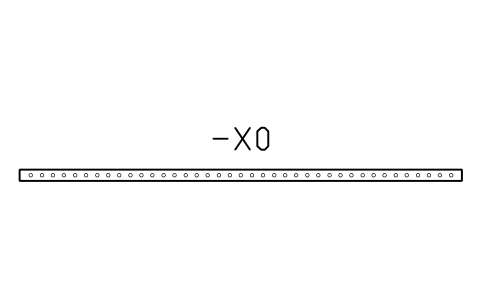

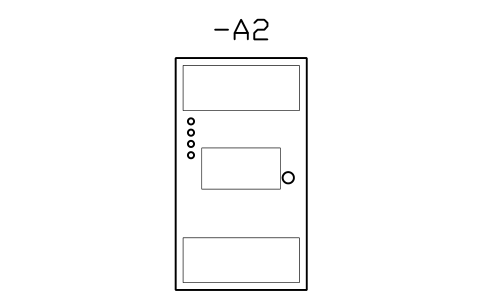

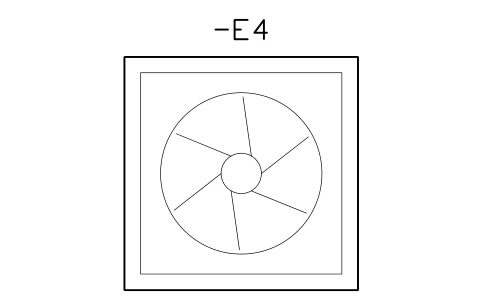

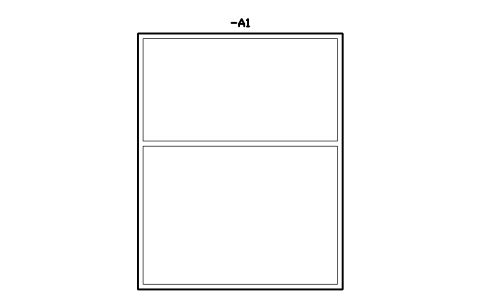

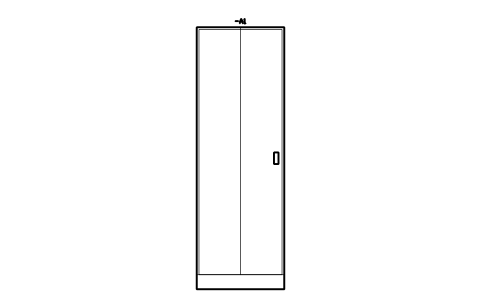

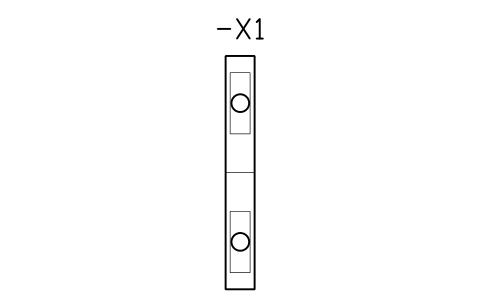

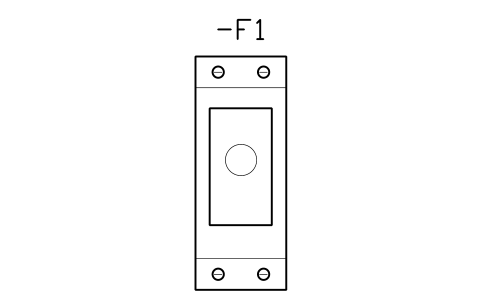

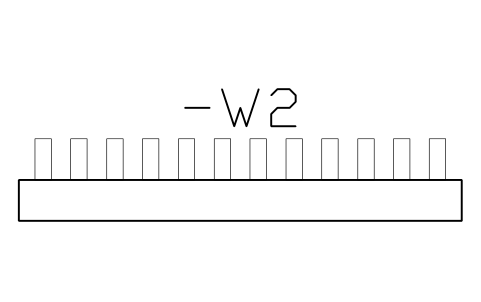

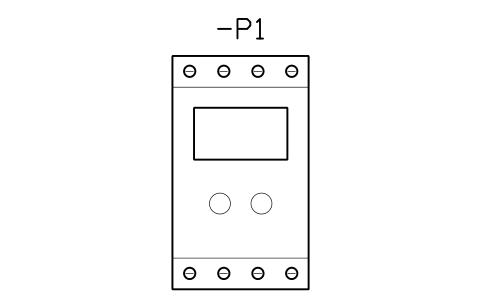

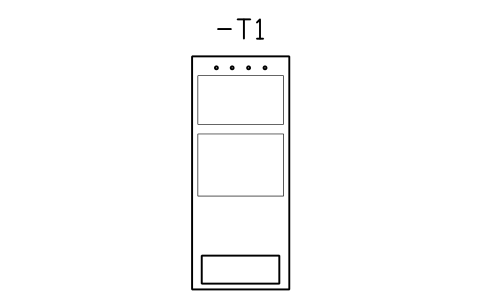

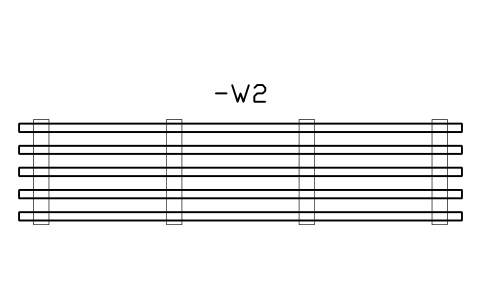

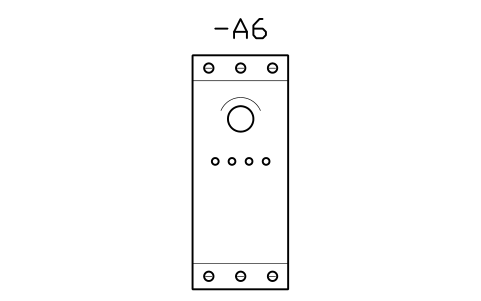

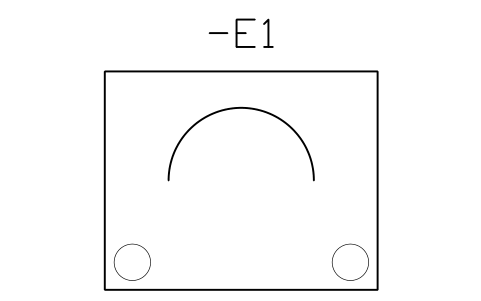

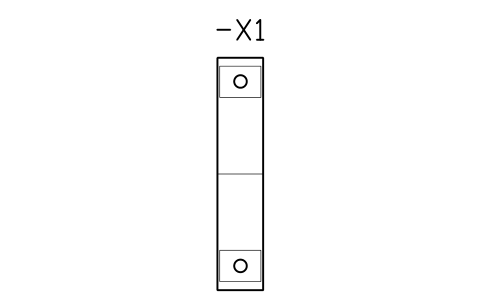

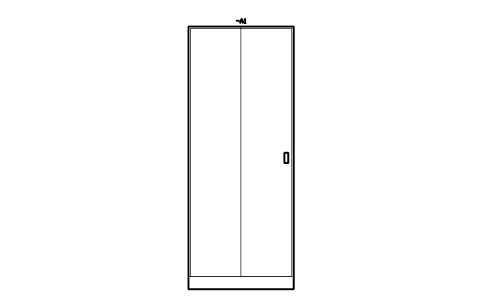

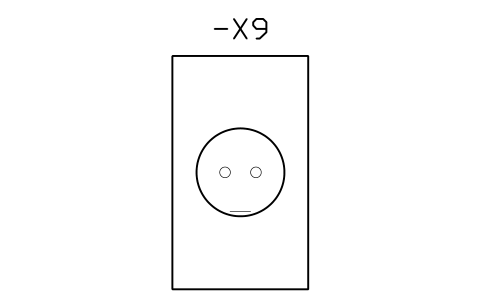

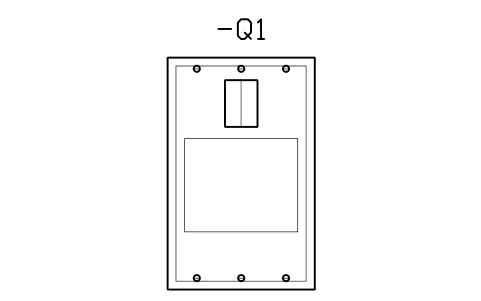

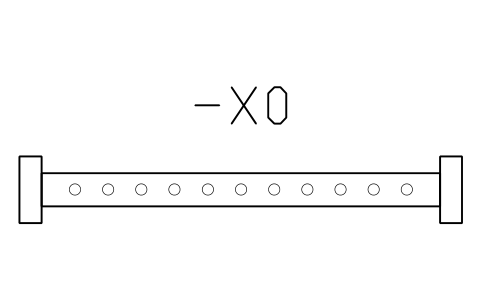

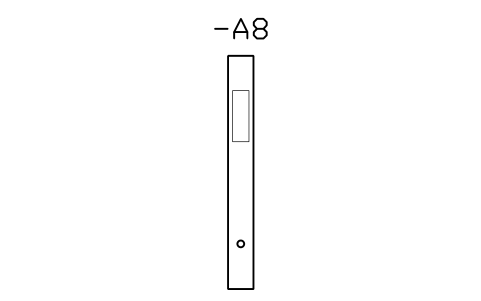

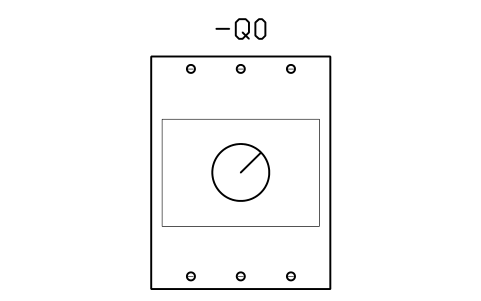

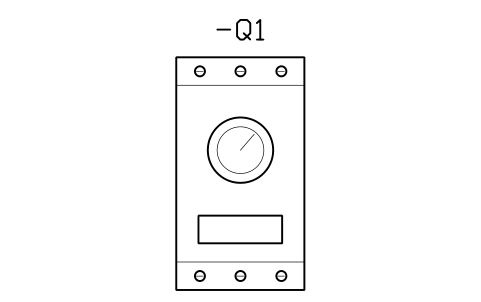

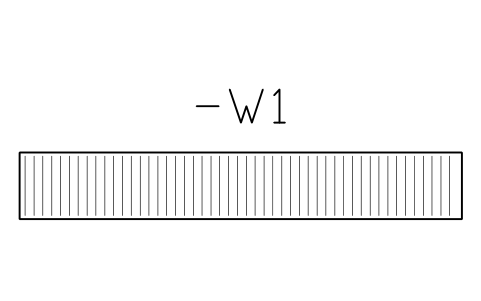

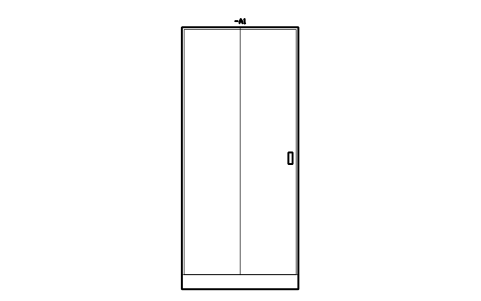

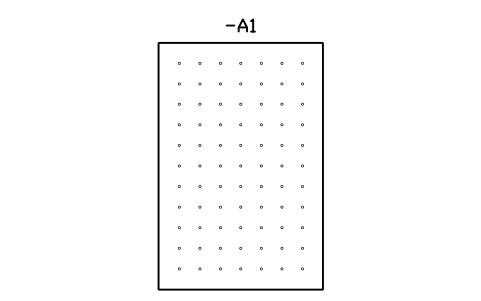

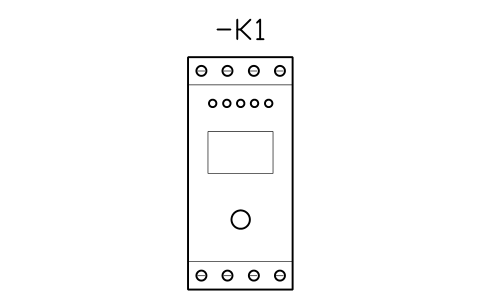

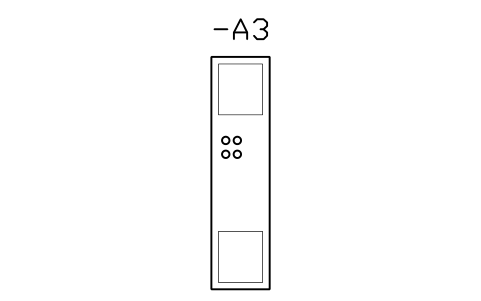

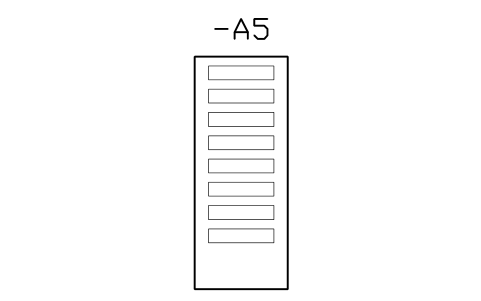

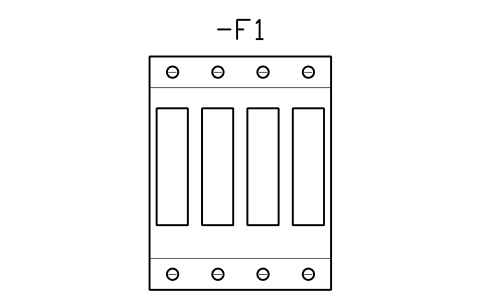

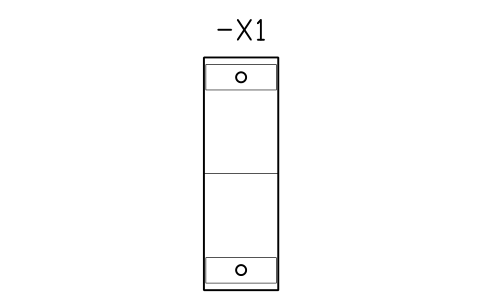

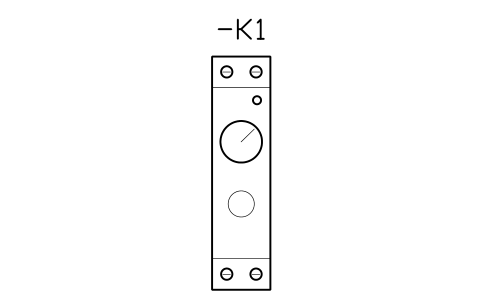

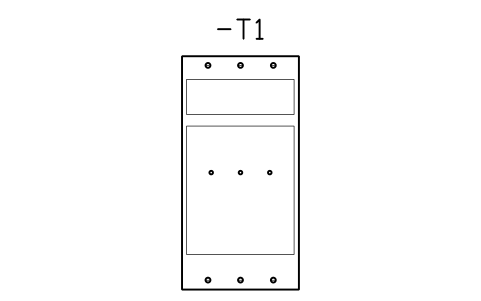

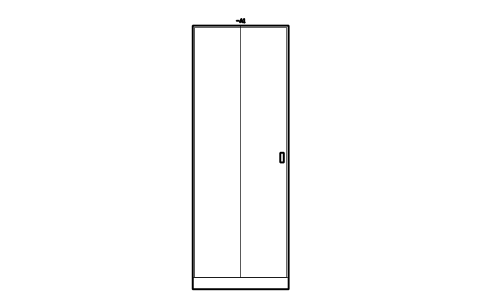

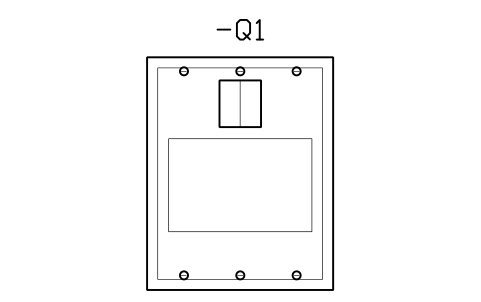

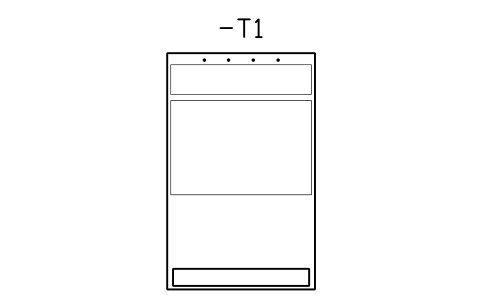

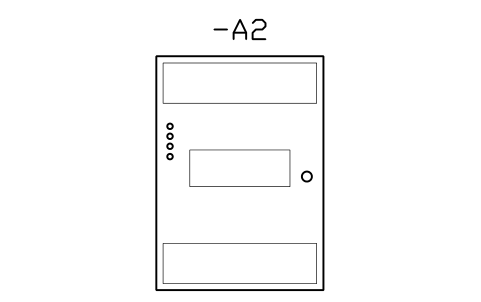

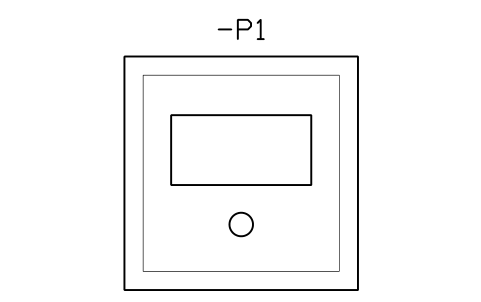

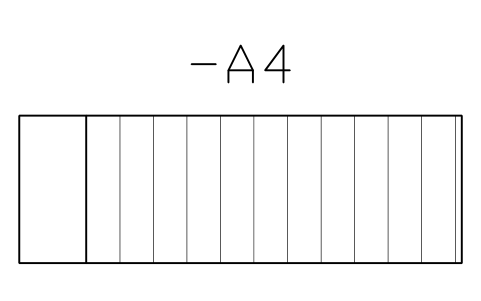

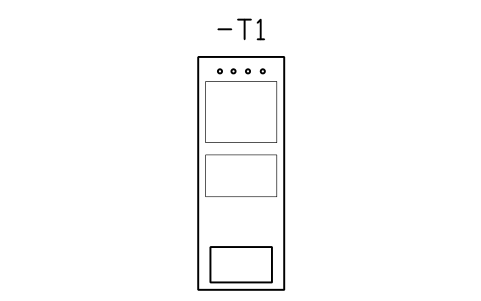

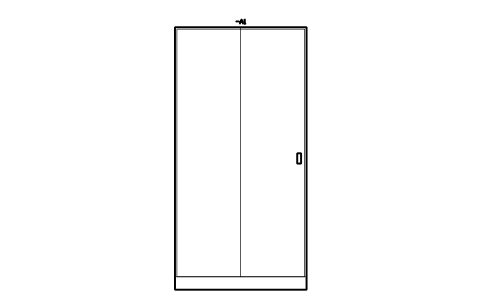

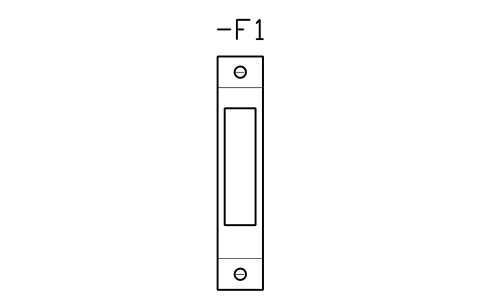

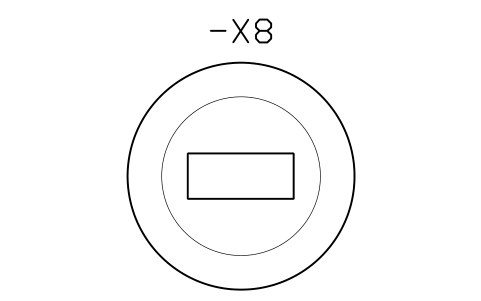

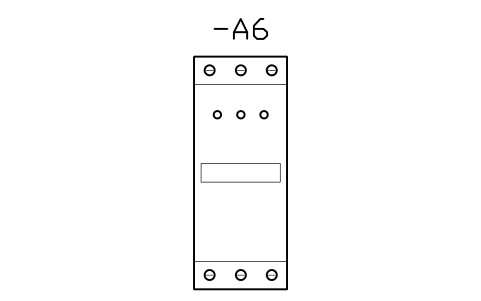

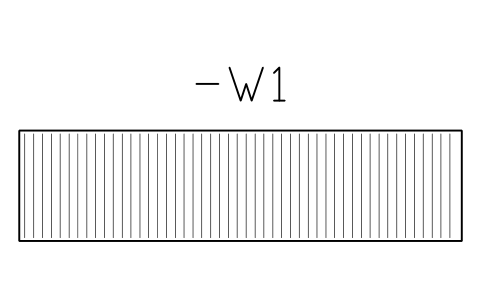

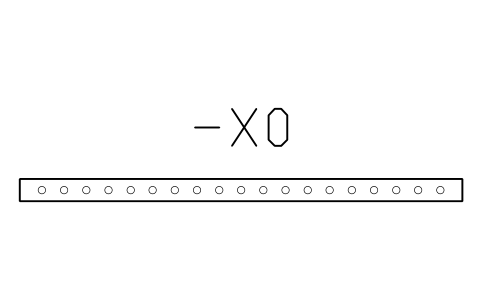

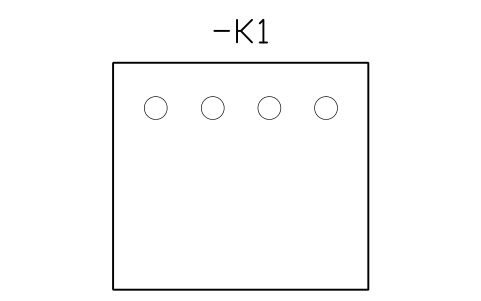

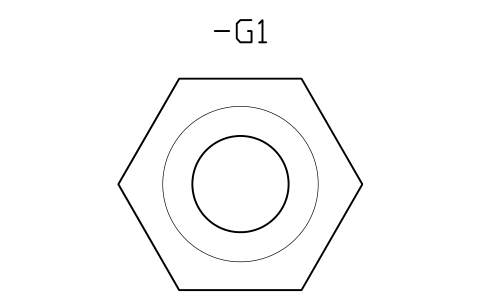

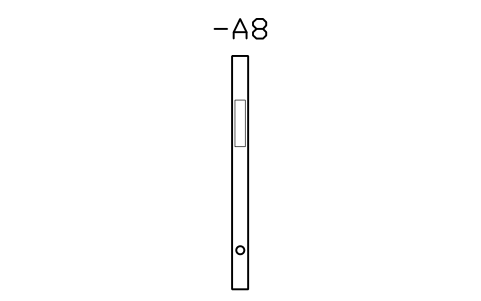

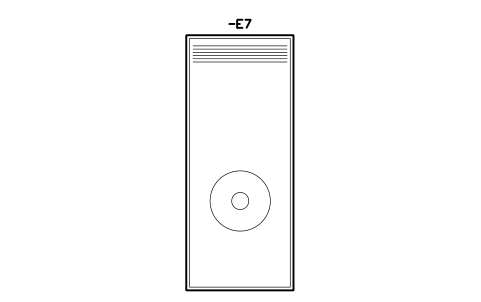

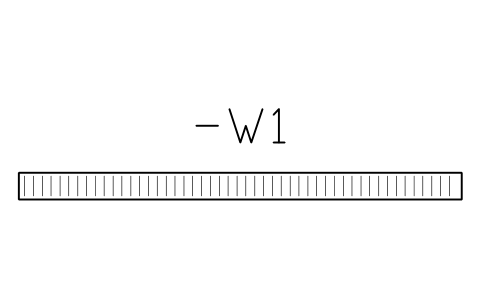

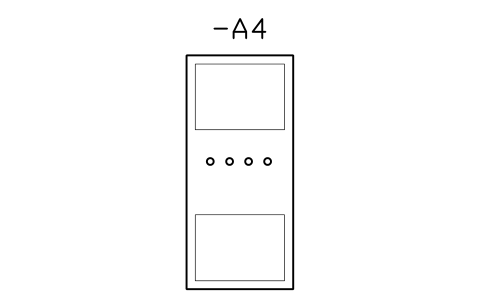

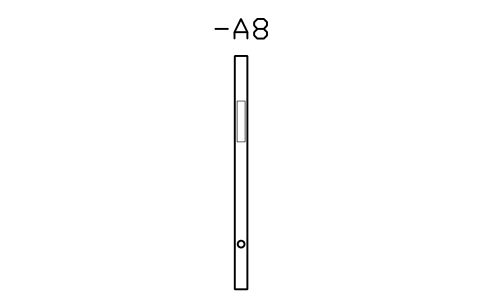

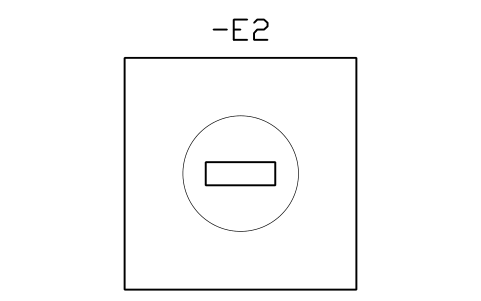

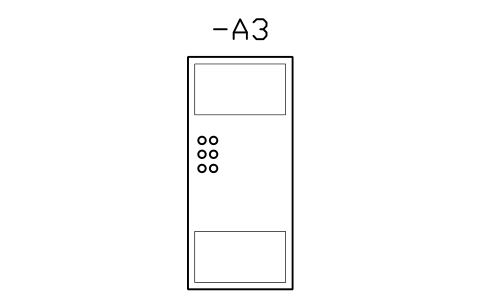

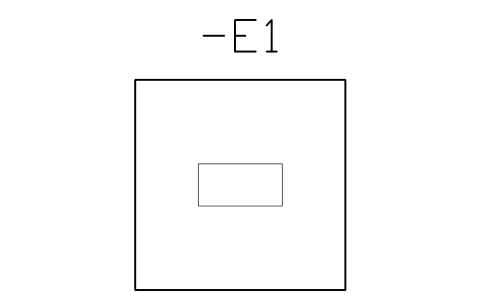

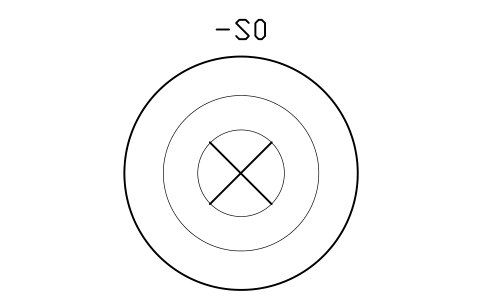

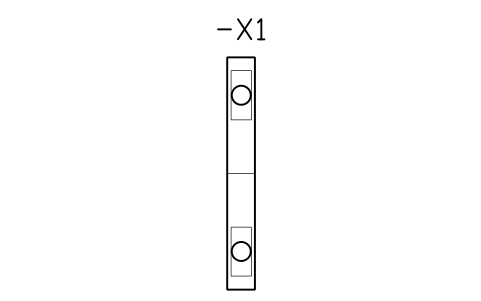

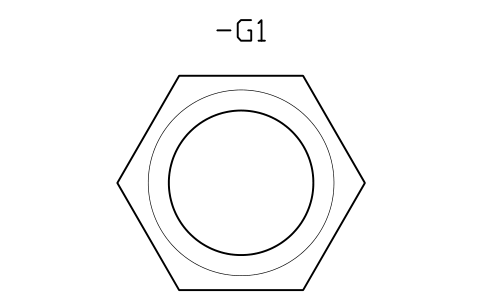

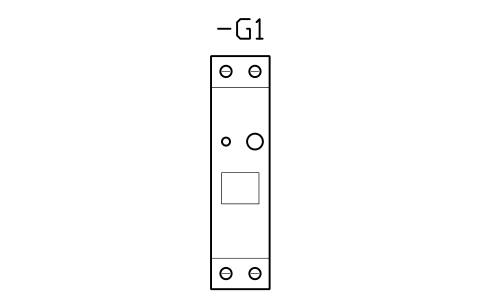

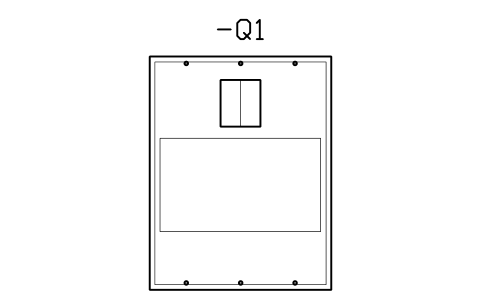

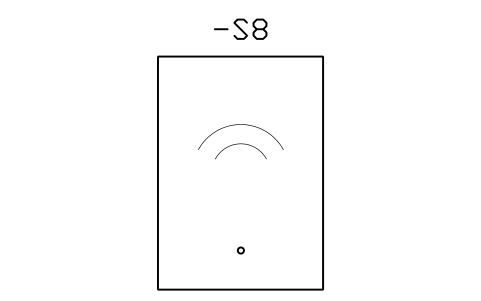

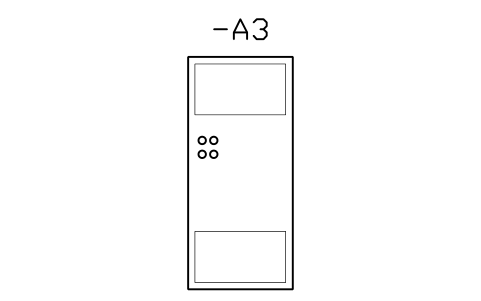

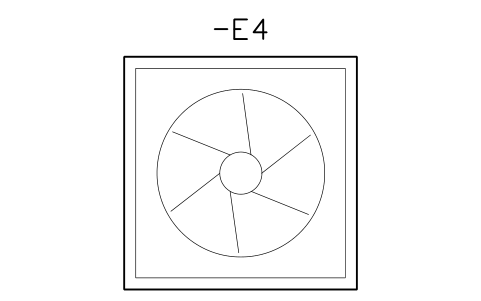

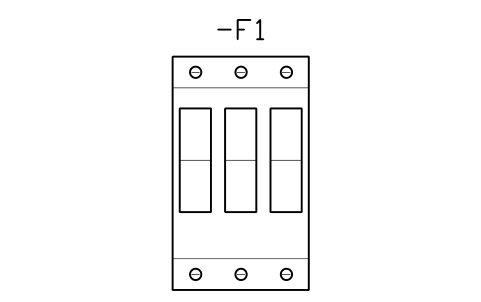

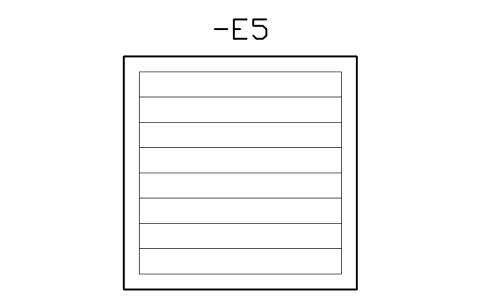

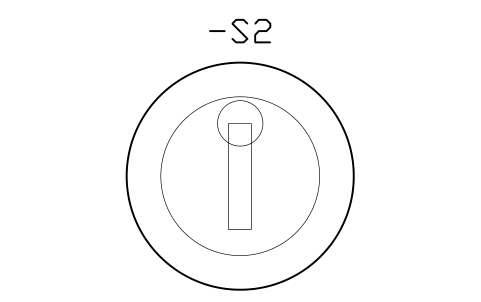

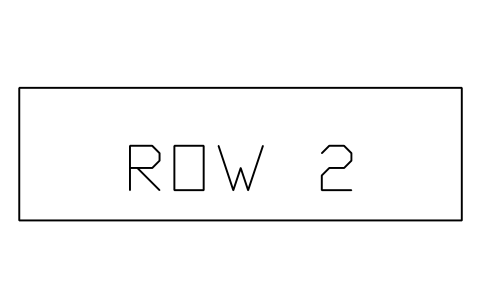

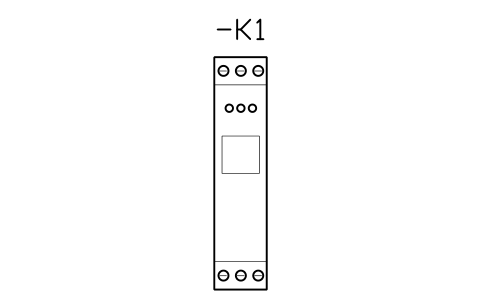

Gehäuse, Schienen Kanäle und Montagezubehör, Schutzgeräte, Schalten und Motorsteuerung, Steuerung und Automatisierung, Klemmen und Sammelschienen, Tür- und Bediengeräte, Kühlung und Belüftung sowie Layoutmarkierungen. Die Seite oben listet jede Gruppe mit ihrer Anzahl.

Stammen die Geräte von einem Hersteller?

Nein. Die Blöcke sind generisch: Sie verwenden die übliche Breite in Teilungseinheiten und die typische Höhe der Geräteklasse, nicht die Kontur einer bestimmten Marke. Tragen Sie Hersteller und Artikelnummer in die Attribute ein und ersetzen Sie einen Block durch die Zeichnung des Herstellers, wenn es auf die genaue Kontur ankommt.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Kann ich die Blöcke für eine Stückliste verwenden?

Ja. Jeder Block trägt die Attribute MANUFACTURER, ARTICLE_NO und QTY sowie die Bemessungsattribute seiner Klasse; der Export des Layouts mit BlockSync liefert eine Liste mit den aus der Zeichnung gezählten Stückzahlen. Füllen Sie die Attribute beim Platzieren des Geräts aus.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
