Kostenlose Rechenzentrum-Layoutblöcke für AutoCAD (DWG): Racks, Kühlung, Strom, Rack-Ansichten, Serverräume

Zu den Größen

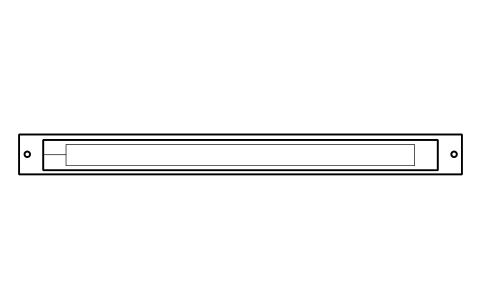

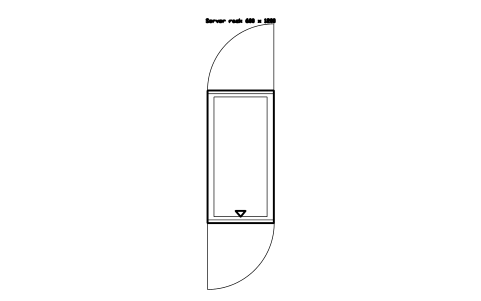

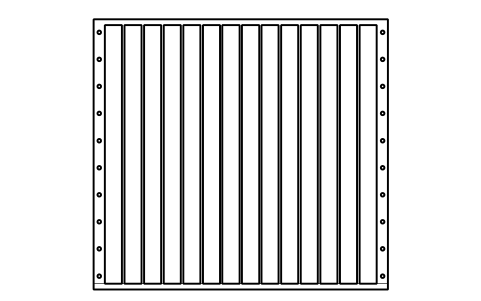

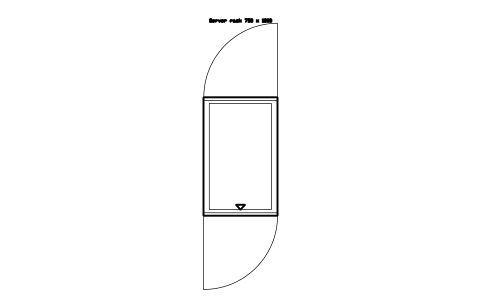

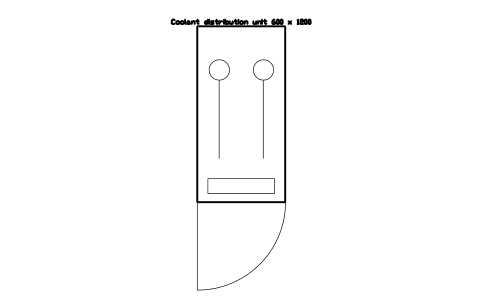

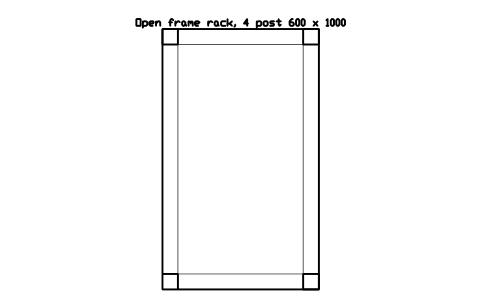

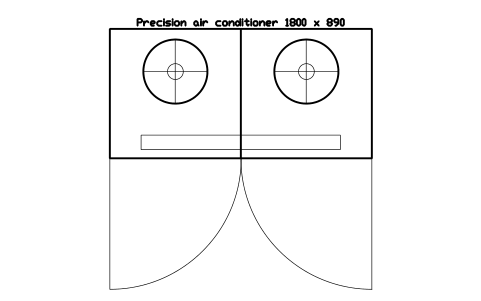

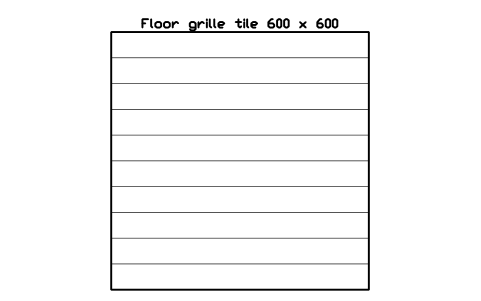

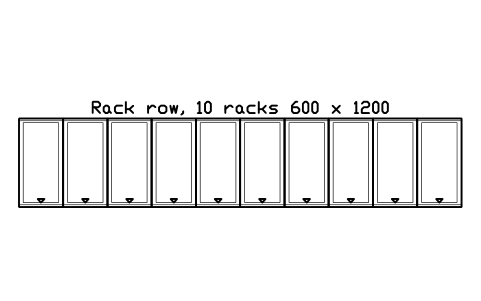

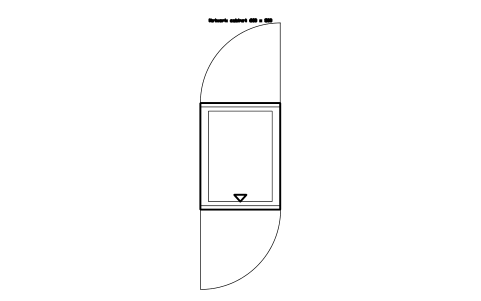

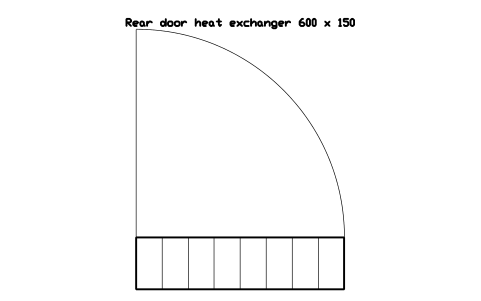

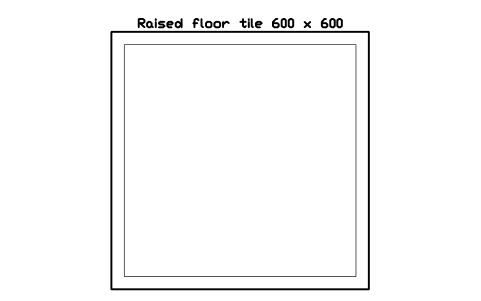

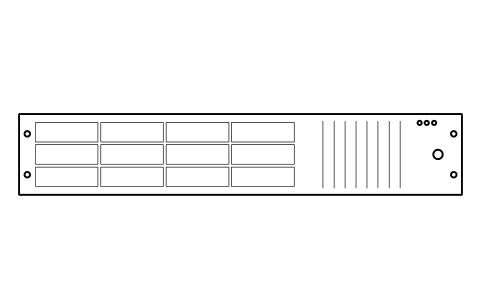

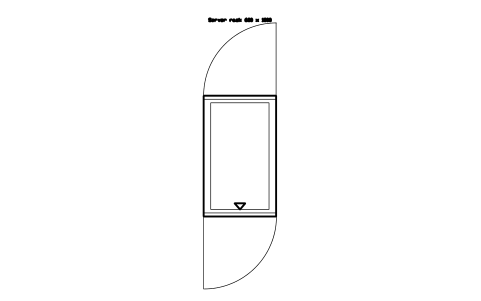

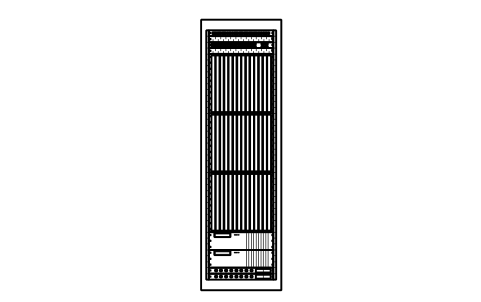

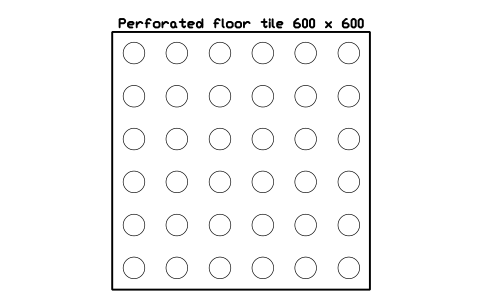

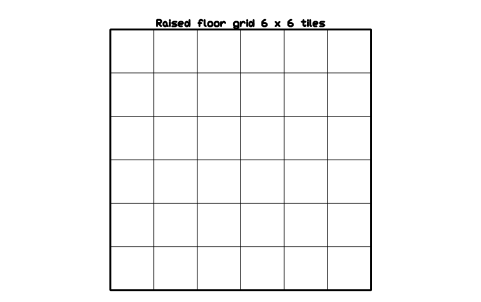

Für die Anordnung in einem Rechenzentrum oder Serverraum gibt es keine einheitliche Norm. Die 19-Zoll-Frontplatte und die Höhe von 1 HE sind die übliche Rack-Konvention, die übrigen Größen sind typische Arbeitsmaße, etwa ein Rack von 600 x 1200 mm oder eine Bodenplatte von 600 x 600 mm; sie unterscheiden sich je nach Hersteller und Land. Kühlleistung, Strom, Bodenlast, Gangbreiten, Kabeltrennung und Brandschutz ergeben sich aus den Datenblättern der Produkte und den Vorschriften für Ihren Standort, entnehmen Sie sie also dort und nicht den Blockgrößen.

Die Blöcke sind unsere eigenen Zeichnungen, vereinfacht auf das, was im Grundriss oder in der Ansicht zählt, und die Bibliothek ist nicht zertifiziert. Sie dient dazu, einen Raum zu planen und Racks zu dokumentieren, nicht dazu, nachzuweisen, dass ein Entwurf elektrische, Brandschutz-, Kühlungs- oder Bauvorschriften erfüllt. Prüfen Sie die Datenblätter der gewählten Geräte und die Vorschriften Ihres Landes und lassen Sie das endgültige Layout von einer fachkundigen Person prüfen.

Häufige Fragen

Was enthält die Bibliothek?

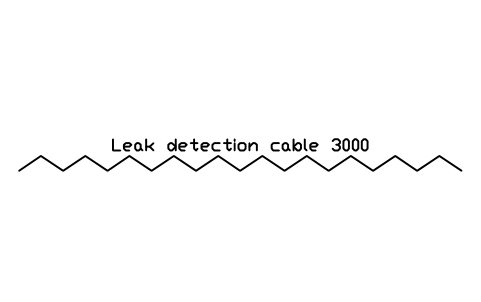

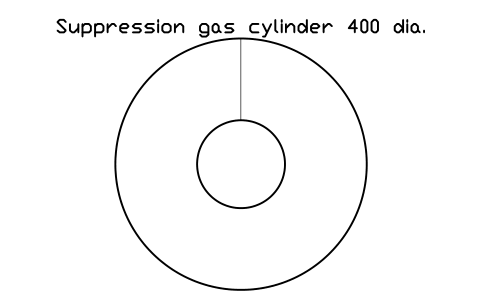

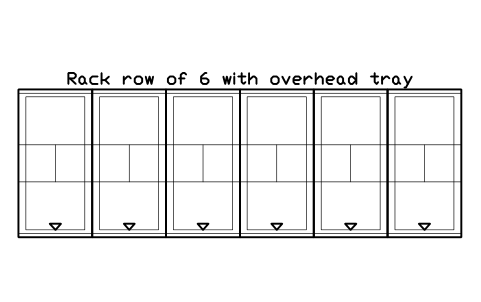

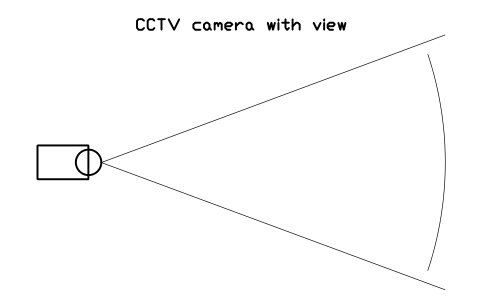

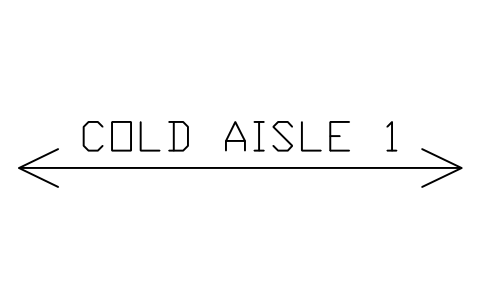

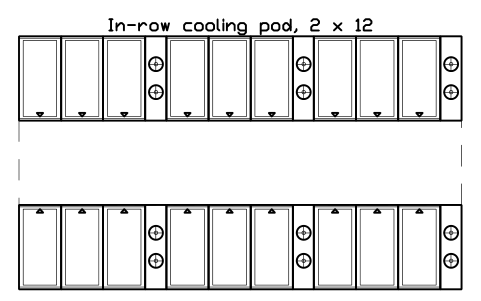

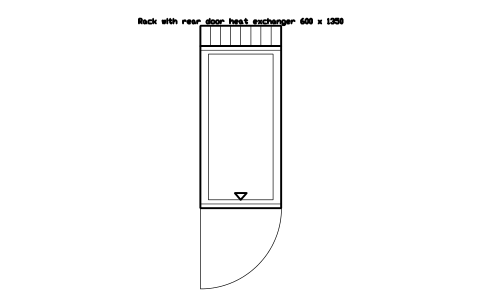

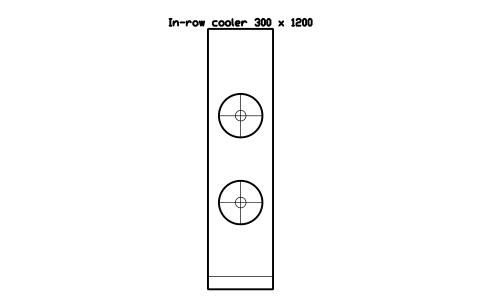

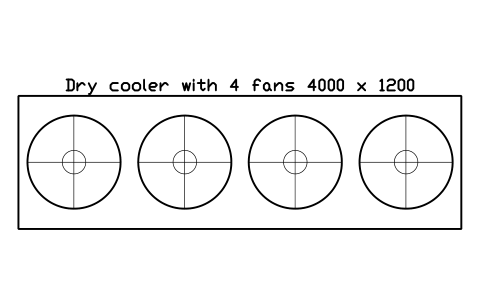

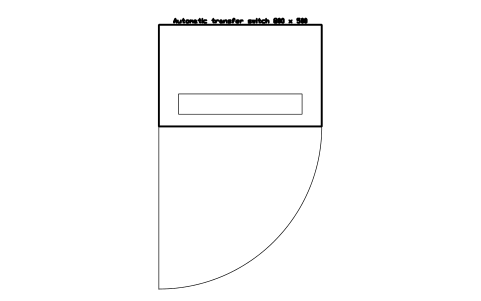

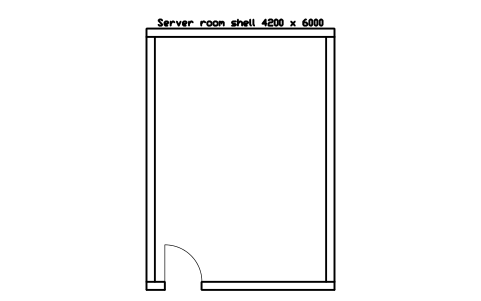

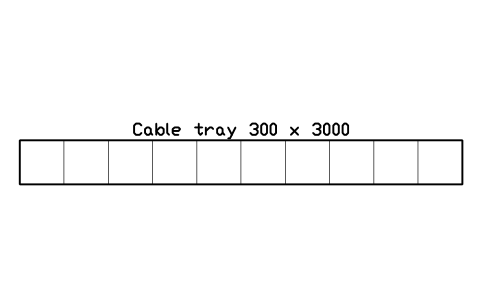

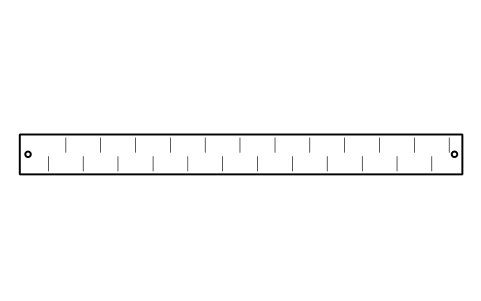

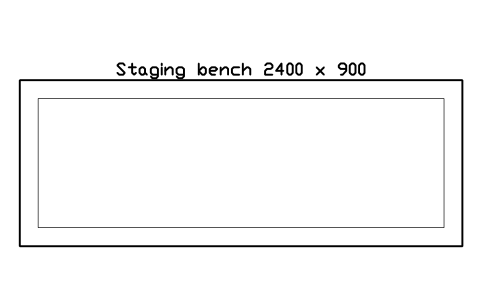

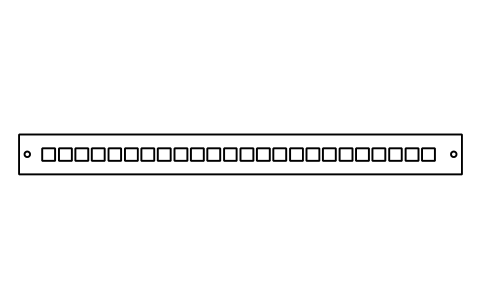

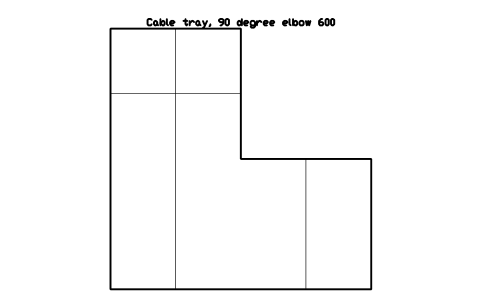

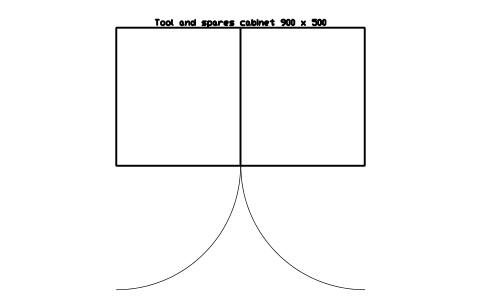

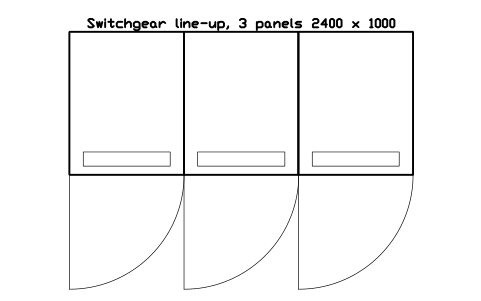

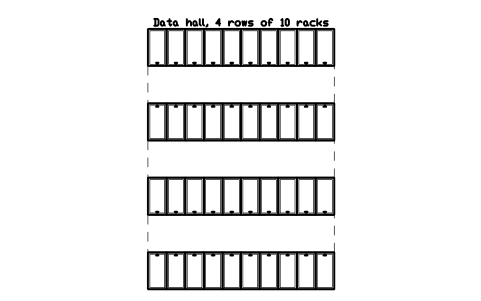

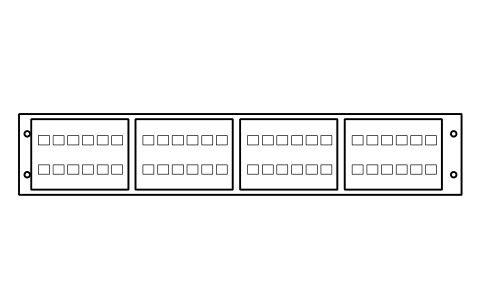

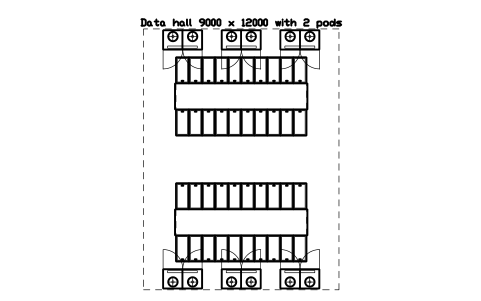

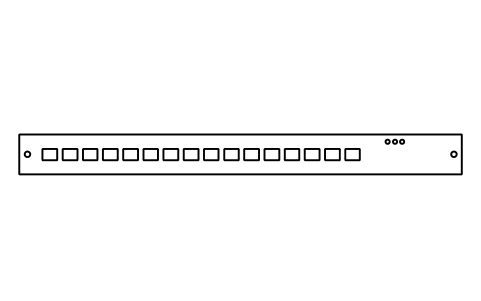

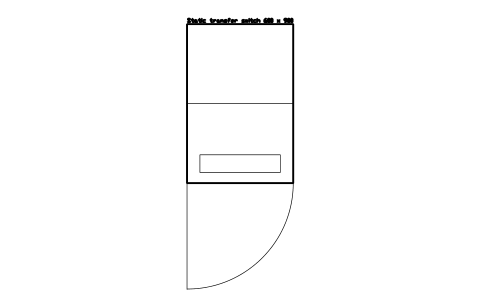

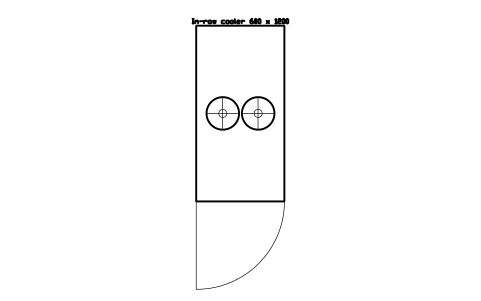

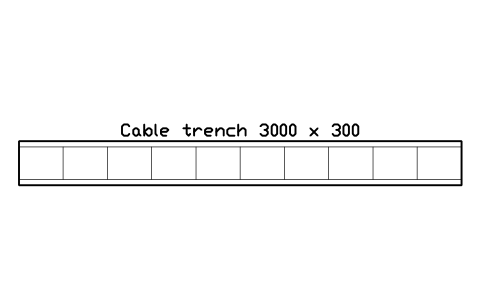

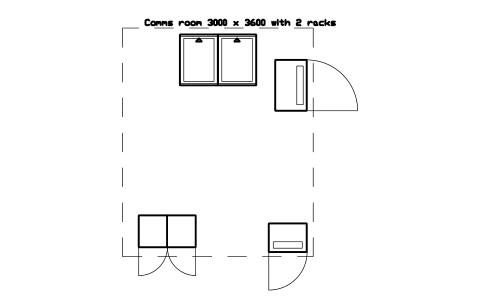

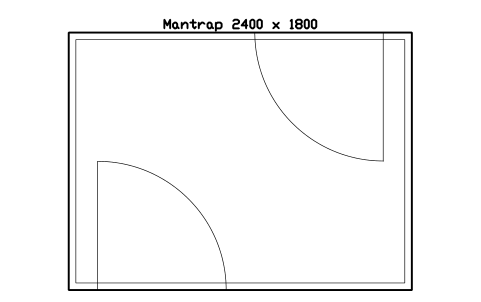

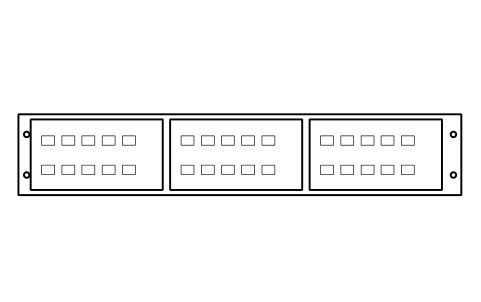

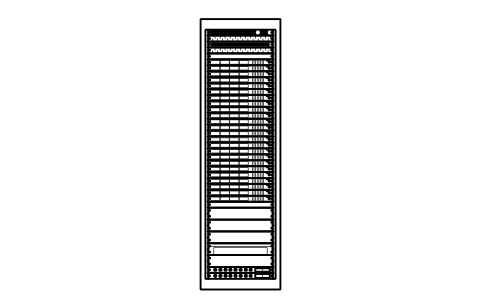

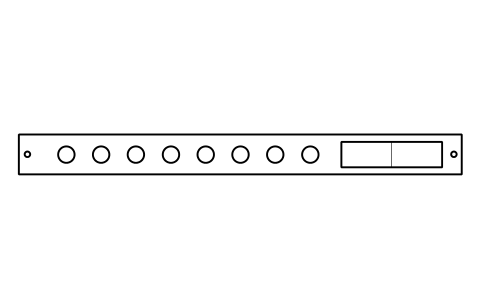

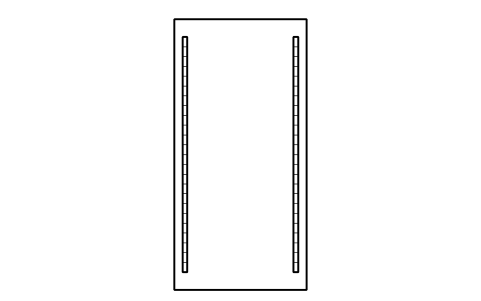

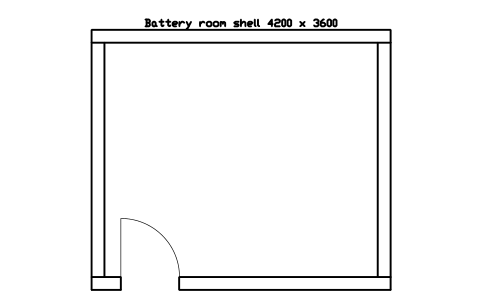

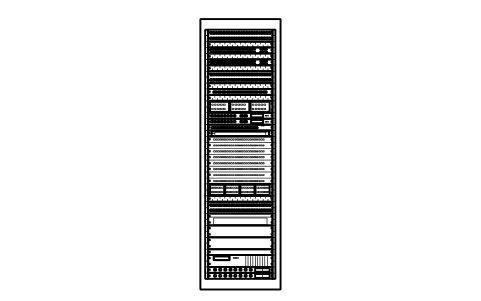

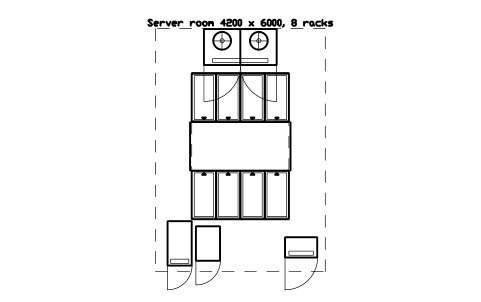

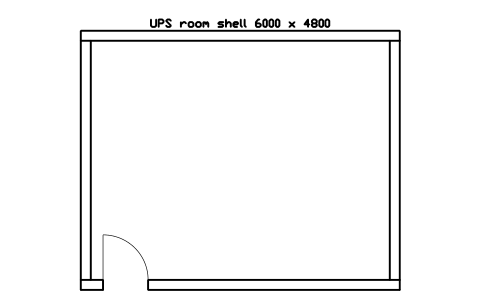

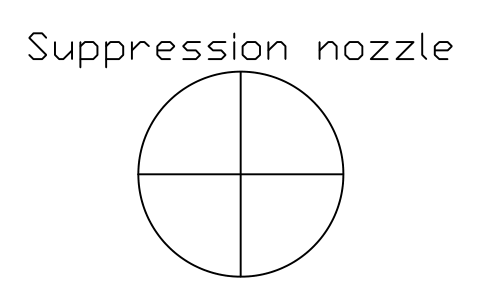

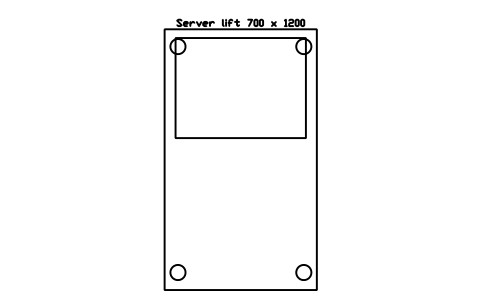

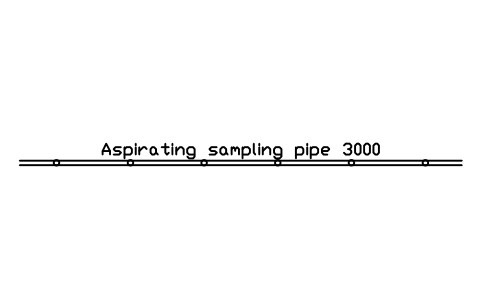

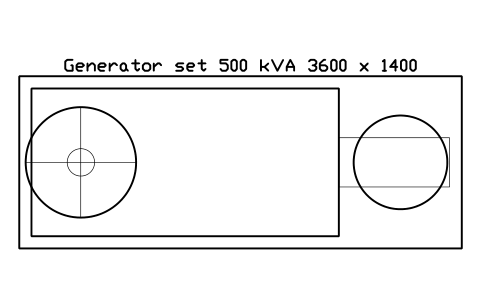

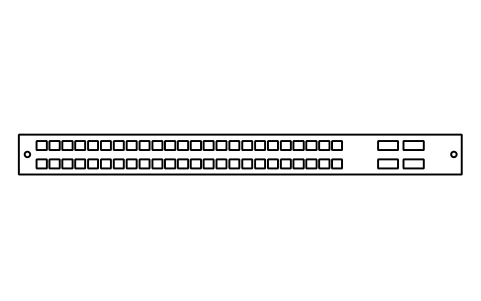

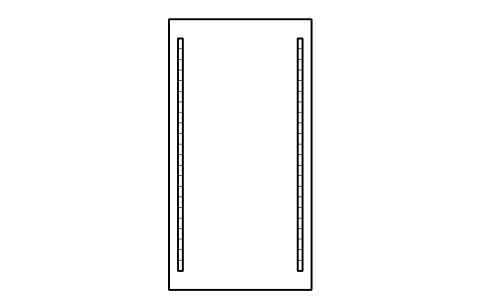

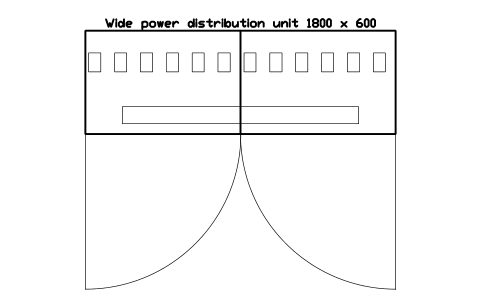

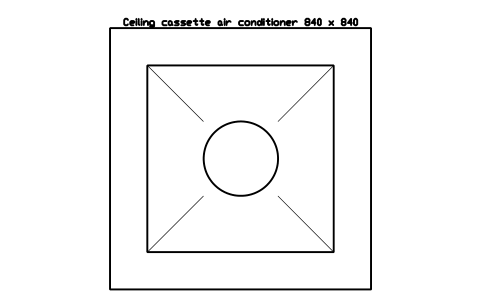

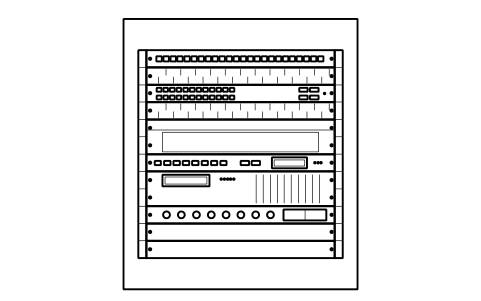

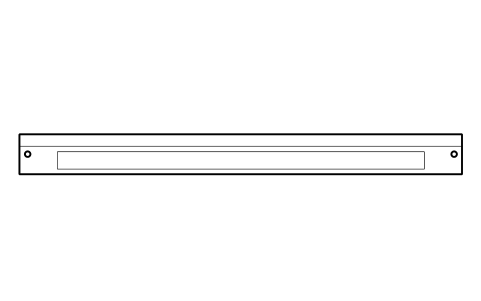

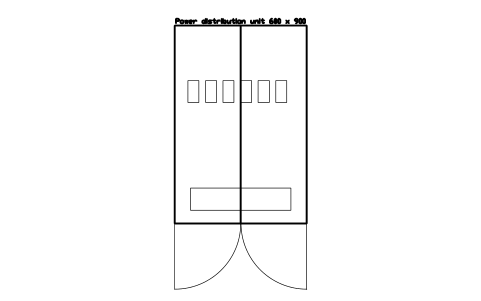

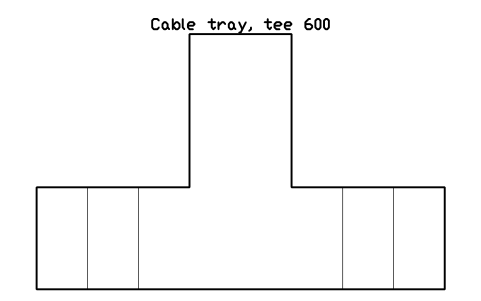

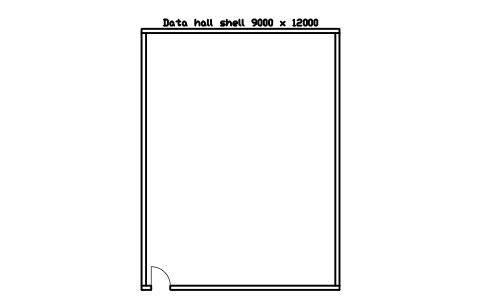

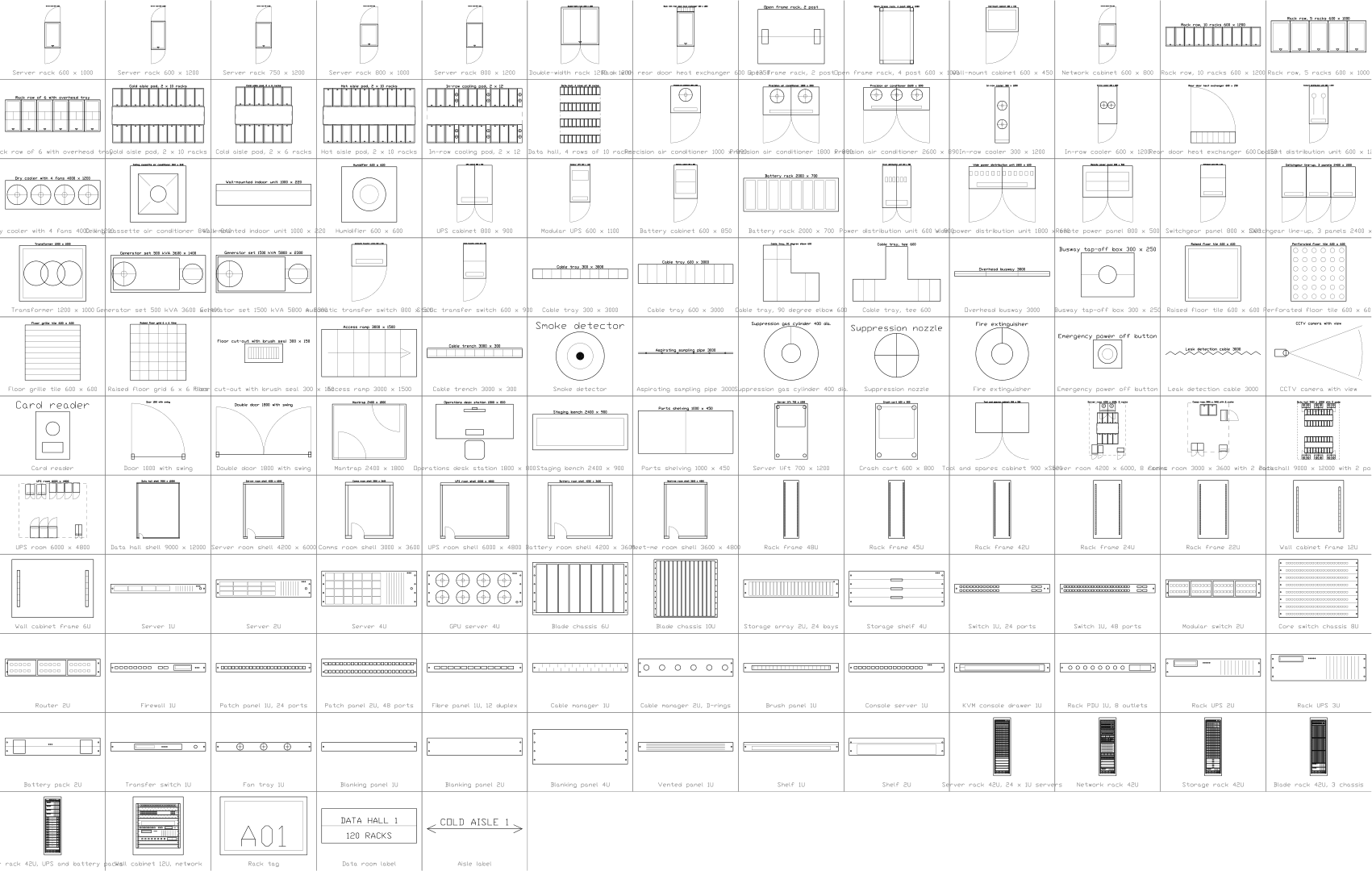

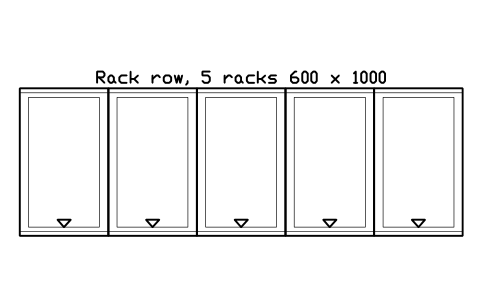

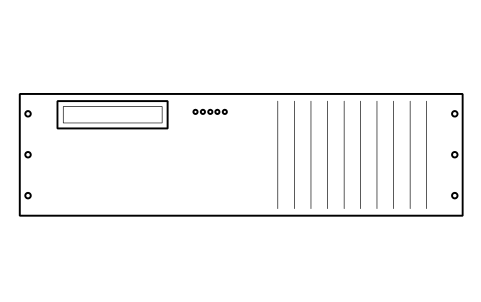

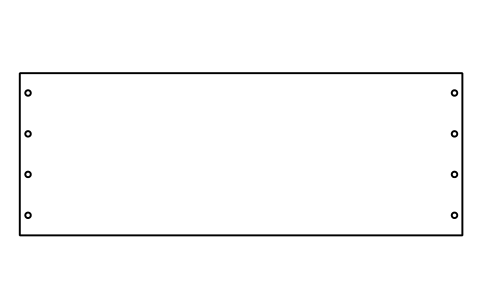

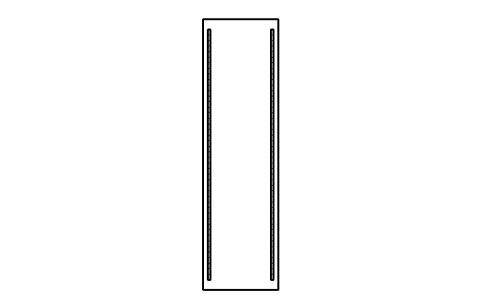

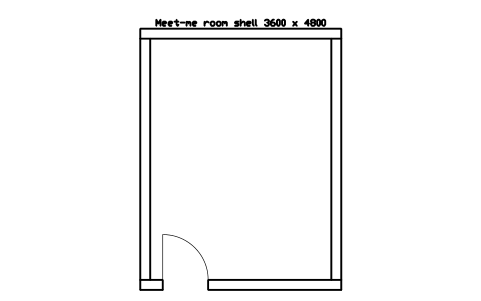

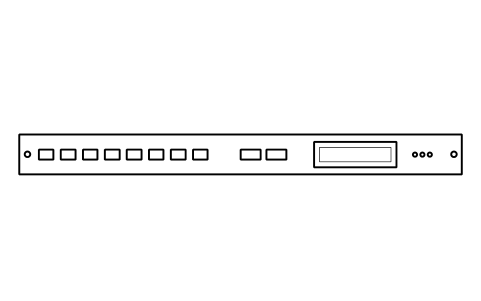

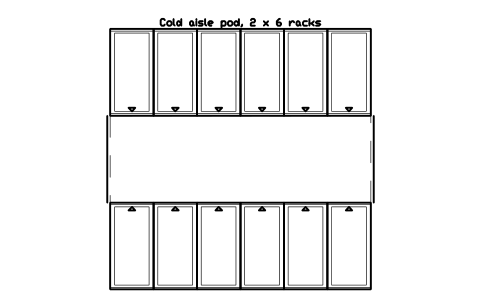

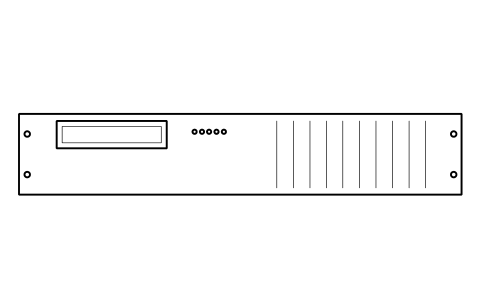

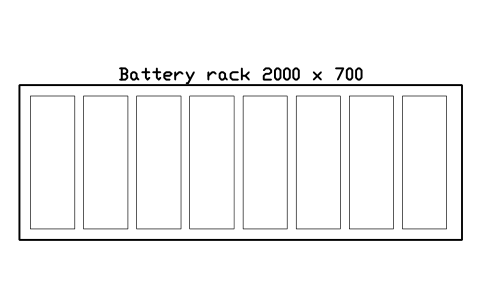

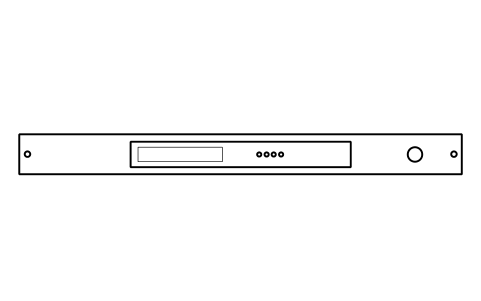

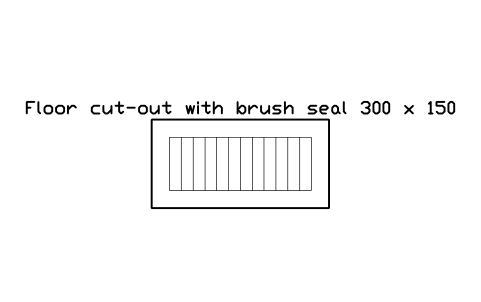

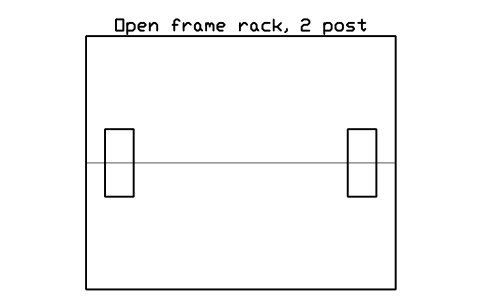

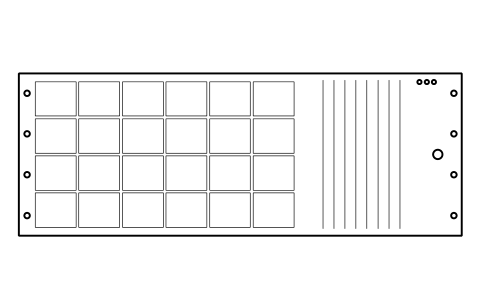

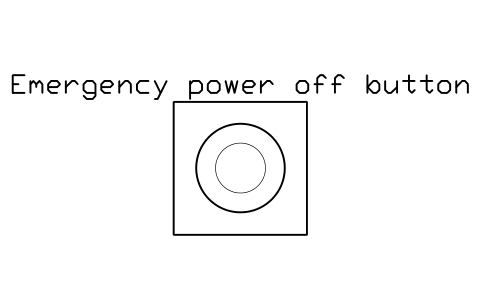

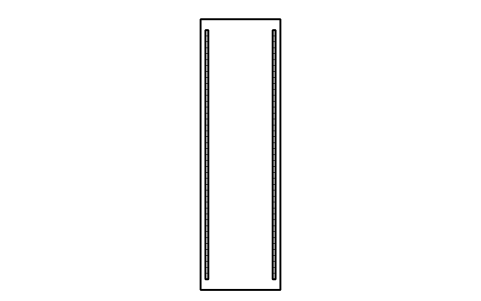

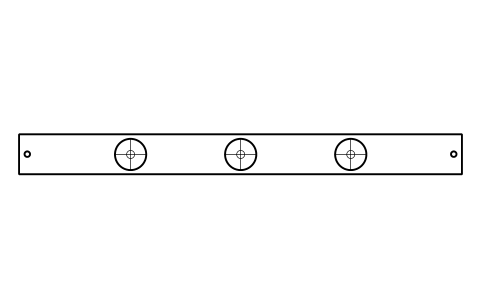

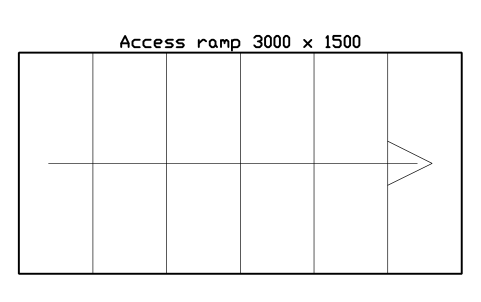

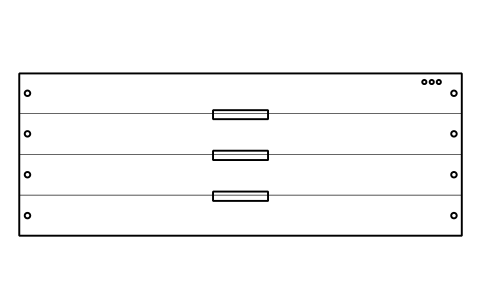

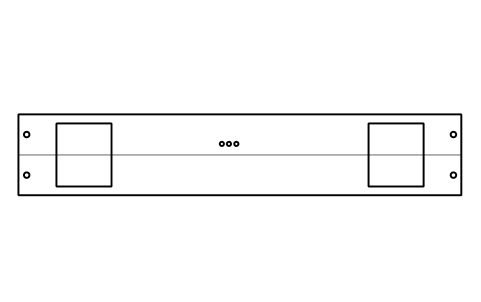

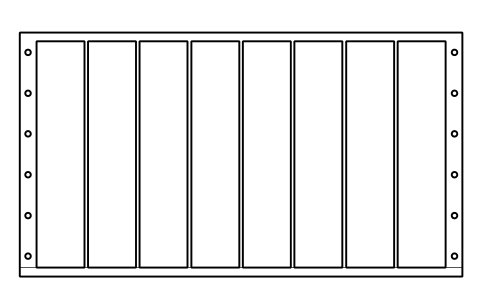

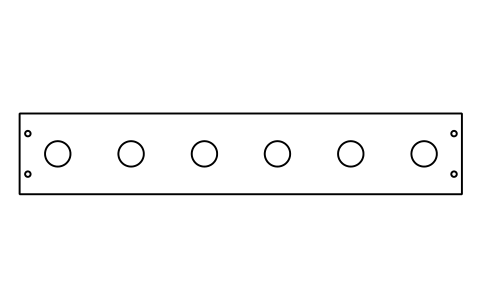

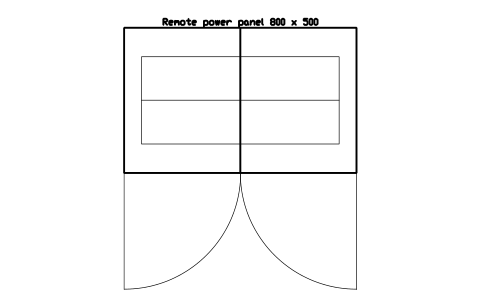

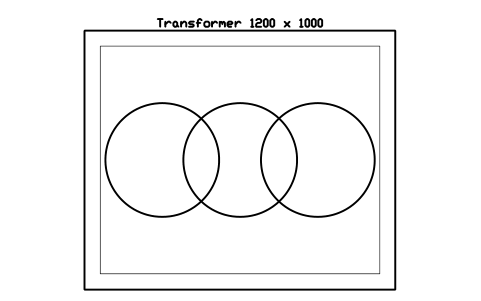

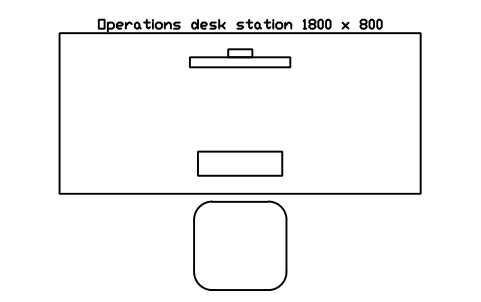

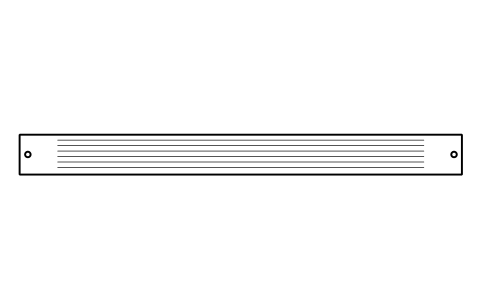

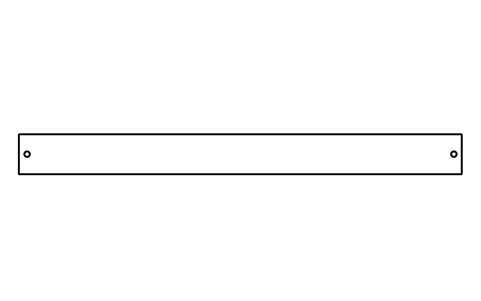

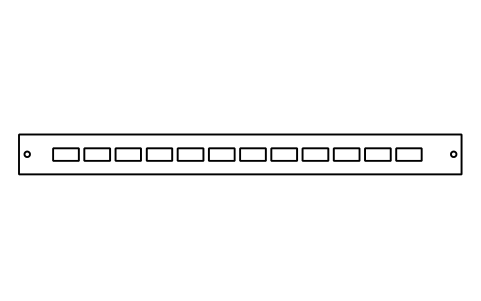

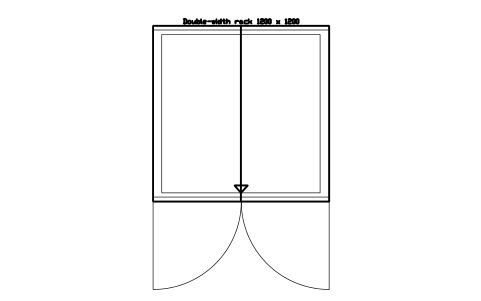

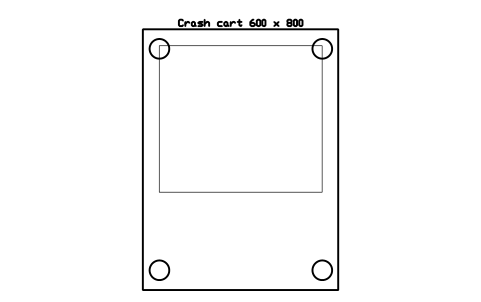

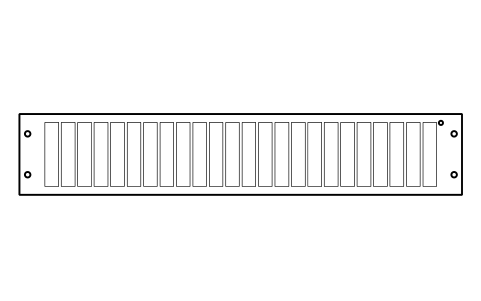

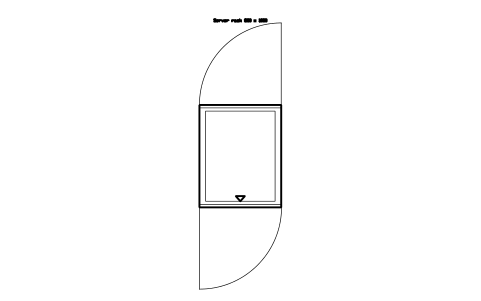

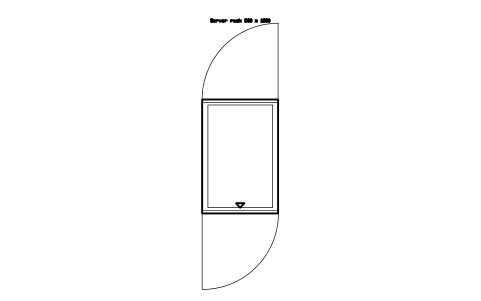

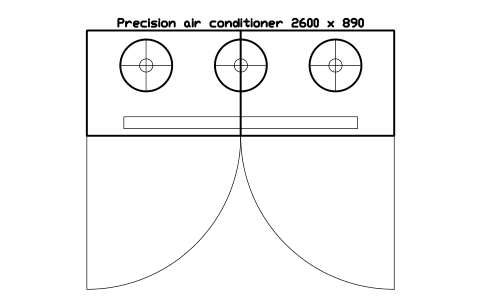

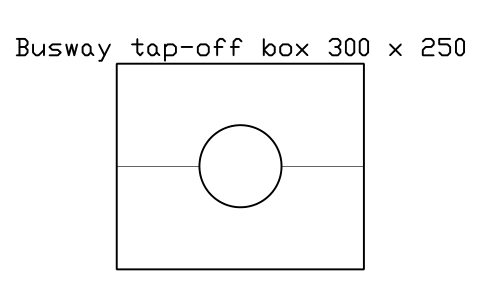

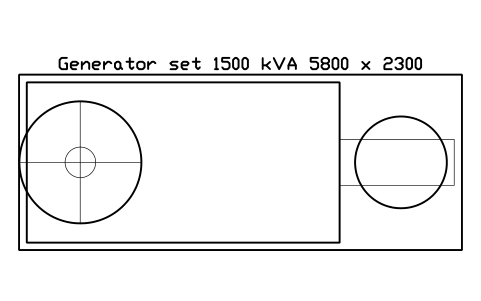

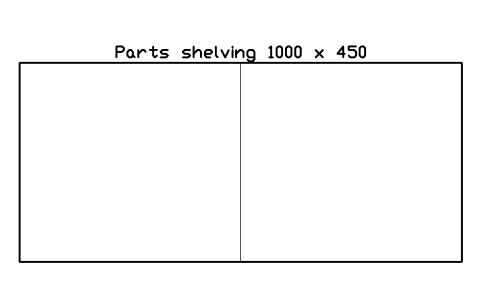

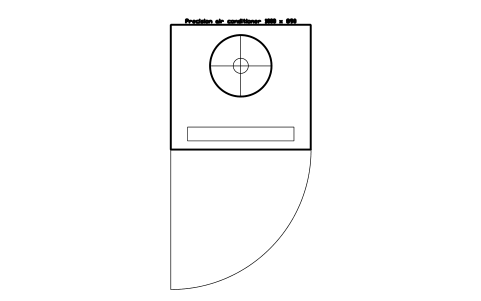

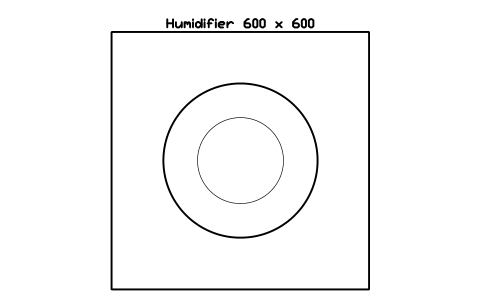

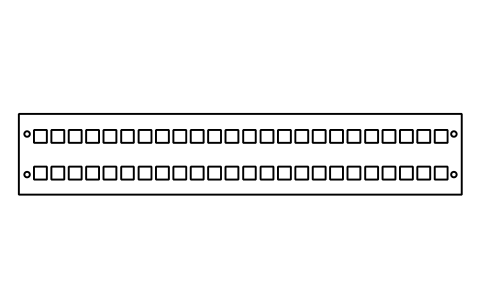

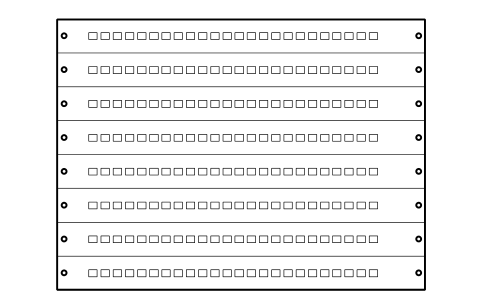

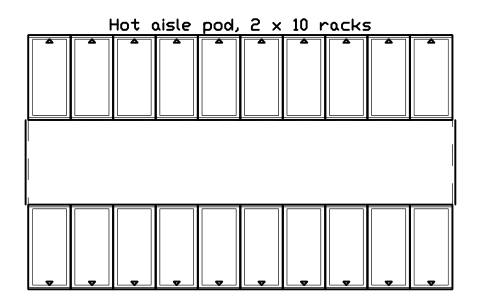

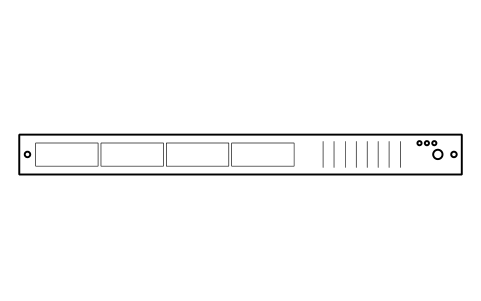

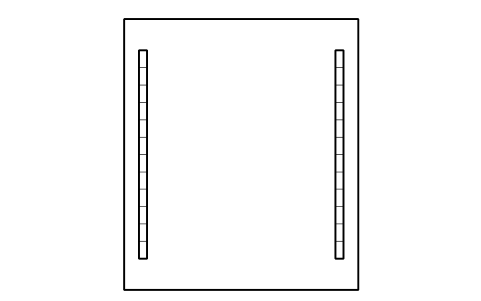

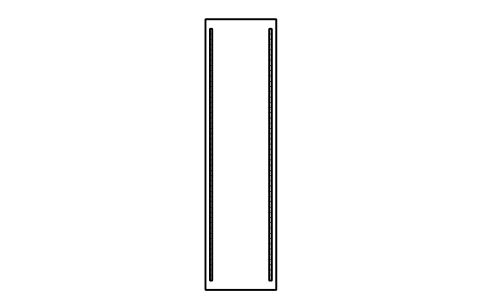

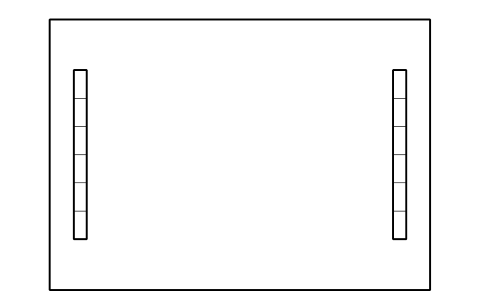

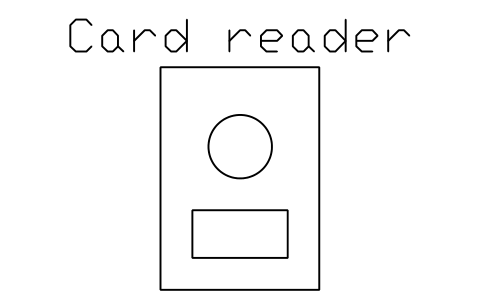

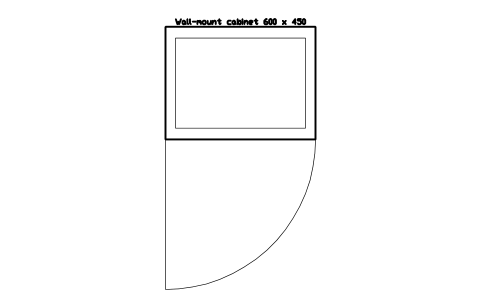

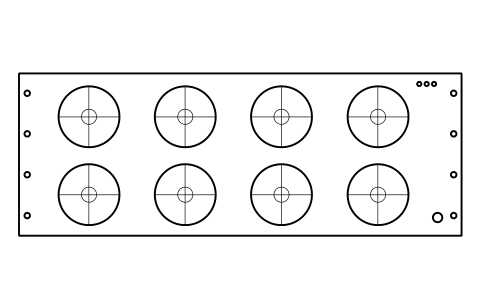

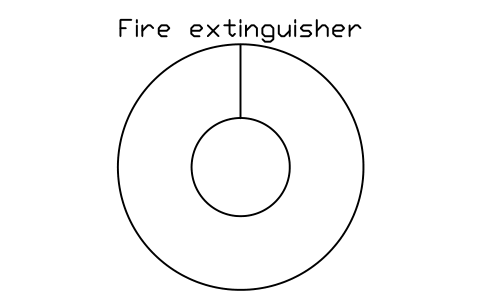

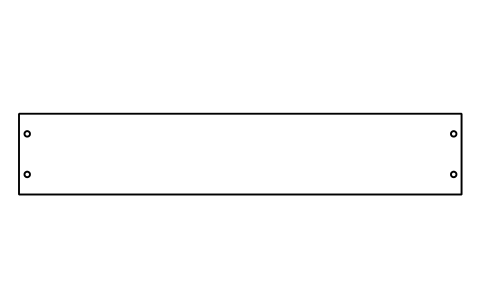

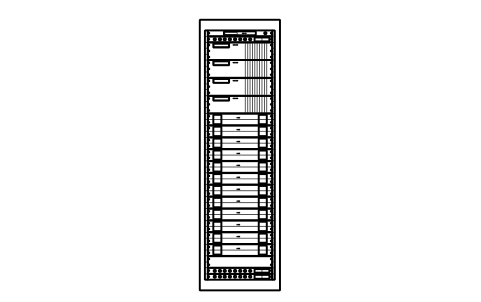

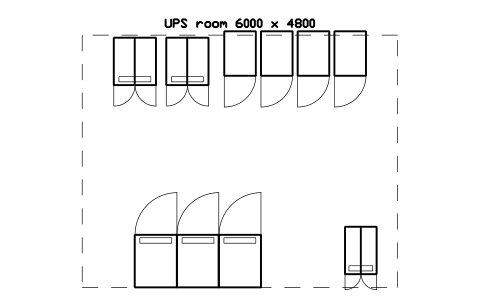

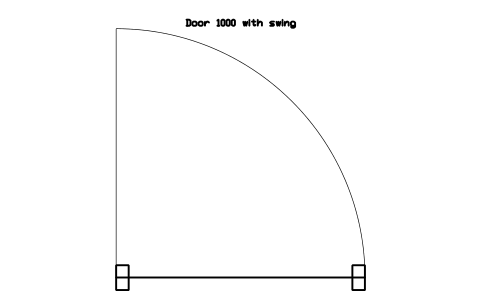

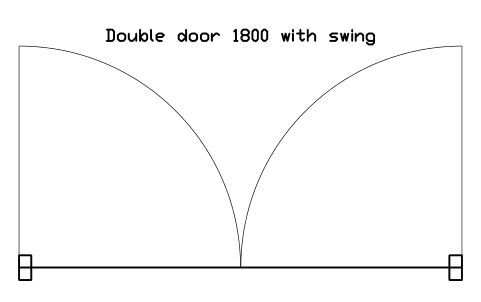

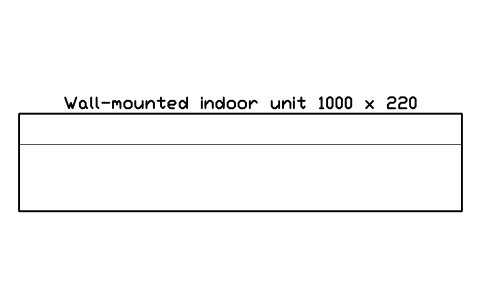

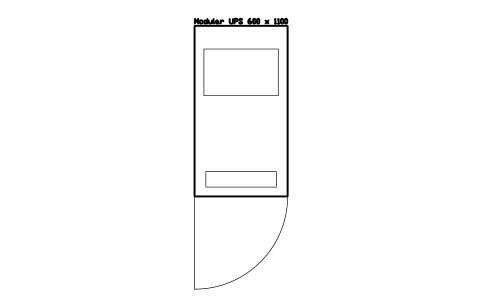

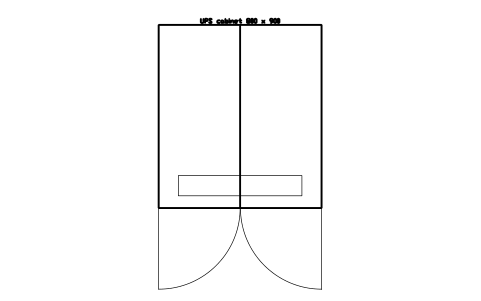

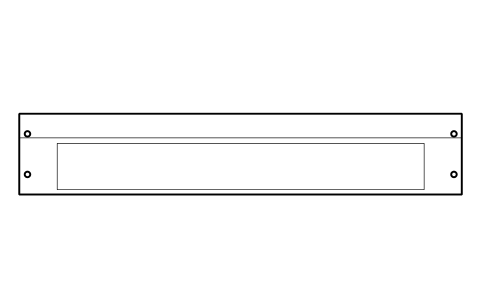

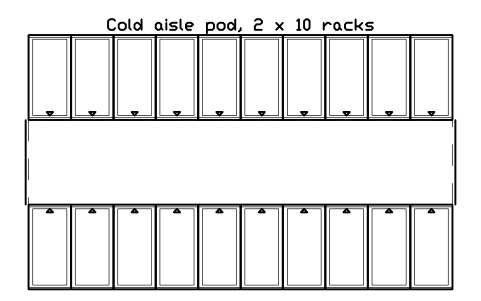

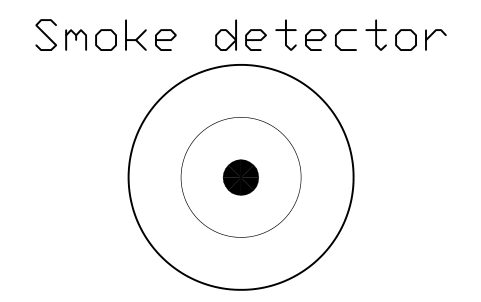

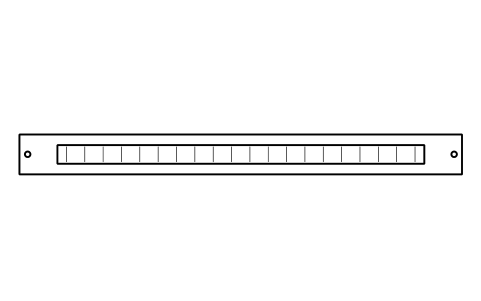

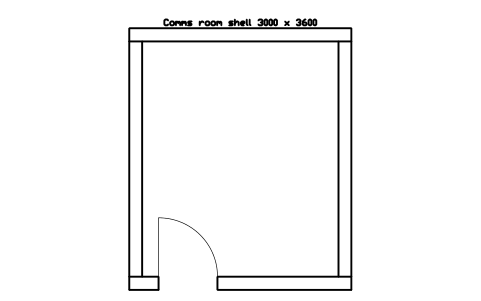

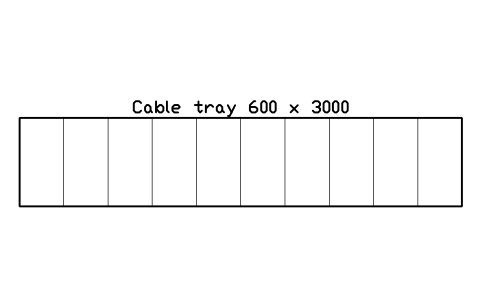

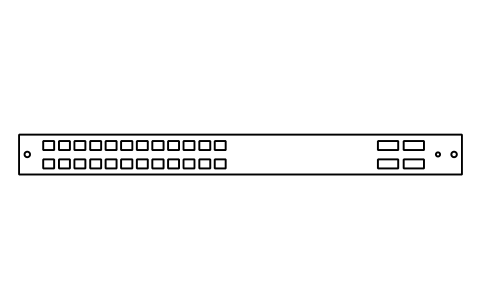

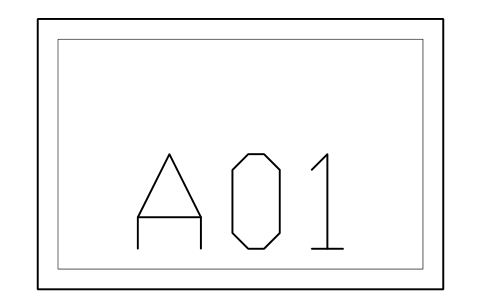

Racks und Schränke, Rack-Reihen, Kühlung, Strom, Kabelwege und Boden, Brandschutz, Sicherheit und Überwachung, Hilfsgeräte, Raumlayouts, Raummodule, Rack-Rahmen, Server und Speicher, Netzwerkgeräte, Rack-Strom und Zubehör, bestückte Rack-Ansichten und 3 Marker. Die Seite oben listet jede Gruppe mit ihrer Anzahl.

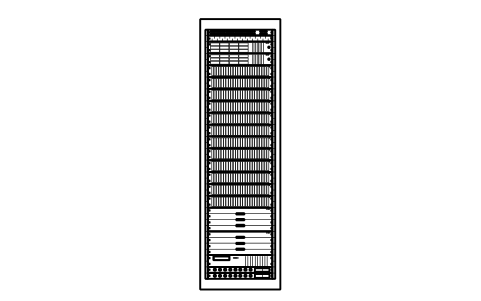

Kann ich aus den Rack-Ansichten eine Geräteliste erstellen?

Ja. Jeder Geräteblock hat U_HEIGHT, U_POSITION, RACK_ID, POWER_W, WEIGHT_KG, SERIAL_NO und ASSET_TAG. Füllen Sie sie aus, exportieren Sie mit BlockSync und Sie erhalten eine Liste nach Rack und HE-Position mit der Summe von Leistung und Gewicht je Rack. Die Werte in den Blöcken sind absichtlich leer, weil sie vom gekauften Produkt abhängen.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Folgen die Blöcke einer Norm für Rechenzentren?

Nein. Es sind typische Größen und die gängige 19-Zoll-Rack-Konvention. Kühlung, Strom, Lasten, Gangbreite und Brandschutz bestimmen die Vorschriften Ihres Standorts und das Datenblatt des Produkts; prüfen Sie sie, bevor Sie ein Layout festlegen, und verschieben oder kopieren Sie die Blöcke dann passend.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
