Kostenlose Galerie- und Atelierblöcke für AutoCAD (DWG): Ausstellungswände, Sockel, Staffeleien, Pressen

Zu den Maßen

Galerie- und Ateliereinrichtung ist nicht genormt, deshalb nutzen die Blöcke Maße, die Lieferanten üblicherweise angeben: Ausstellungswände mit 1200, 2400 und 3600 mm, Skulpturensockel von 300 bis 1000 mm, eine Galeriebank 1800 x 500 mm, ein Plankammerschrank 1200 x 900 mm, eine Kupferdruckpresse mit 1400 mm Bett, ein Toplader-Brennofen mit 1000 mm Durchmesser, eine Atelierstaffelei von etwa 900 mm Breite. Prüfen Sie die Maße vor der Bestellung anhand der Datenblätter Ihres Lieferanten.

Die Blöcke sind eigene Zeichnungen, keine Kopien eines Katalogs, und die Bibliothek ist nicht zertifiziert. Sie dienen dazu, die Anordnung zu planen und Stückzahlen zu zählen, nicht um nachzuweisen, dass ein Gebäude Anforderungen an Konservierung, Brandschutz, Barrierefreiheit oder Sicherheit erfüllt. Lichtgrenzen, Klimabereiche, Fluchtwege, Abstände von Brennöfen und Absaugung entnehmen Sie den für Ihren Standort geltenden Vorschriften und den Angaben der Gerätehersteller.

Häufige Fragen

Was ist in der Bibliothek enthalten?

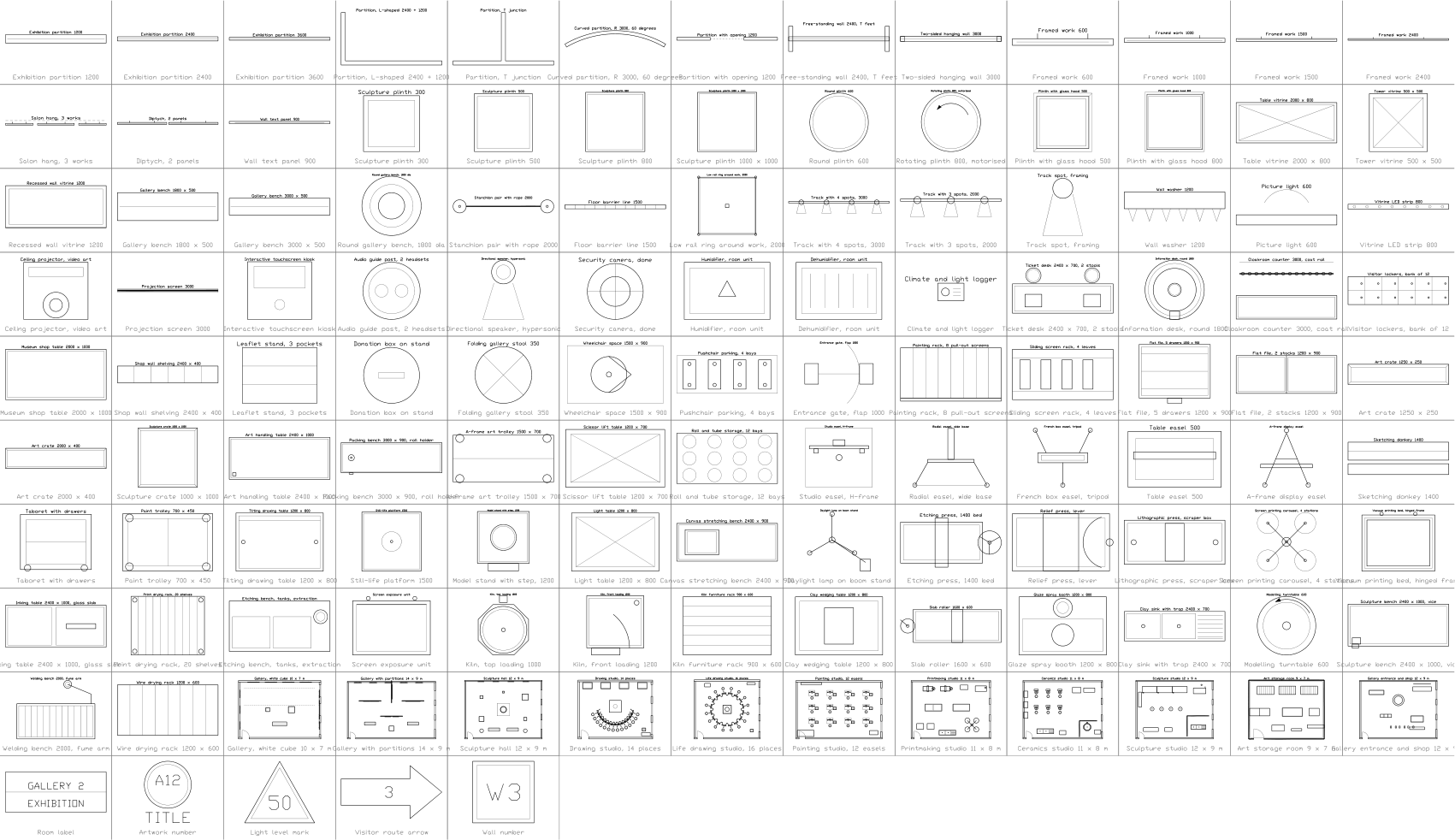

Wände und Hängung, Präsentation und Sockel, Licht und Raumklima, Besucherservice, Depot und Handling, Mal- und Zeichenatelier, Druckgrafik, Keramik und Skulptur, 11 Raumpläne und 5 Markierungen. Die Schulbibliothek hat schon Maltische, eine Staffeleireihe, einen Waschtrog, einen kleinen Brennofen und eine Töpferscheibe, die Einzelhandelsbibliothek Präsentationssockel, die Hochschulbibliothek Ausstellungsvitrinen und eine Restaurierungsbank. Das wird hier nicht wiederholt.

Kann ich aus der Zeichnung eine Hängeliste erzeugen?

Ja. Jedes gerahmte Werk trägt SIZE_MM, ARTIST, TITLE, YEAR, MEDIUM, INV_NO, HANG_HEIGHT_MM und LUX_MAX als unsichtbare Attribute, die übrigen Blöcke SIZE, MANUFACTURER, MODEL und QTY, Leuchten WATTAGE_W, BEAM_DEG, COLOUR_TEMP_K und DIMMER_CH. Füllen Sie sie im Attribut-Editor aus, exportieren Sie die Blöcke mit BlockSync und sortieren Sie nach Wand oder Raum. Die Beispielwerte sind Platzhalter, keine Herstellerdaten.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Worin unterscheidet sich die Bibliothek von den Bibliotheken für Schule, Einzelhandel und Hochschule?

Diese Bibliotheken haben die Möbel, die jede Schule, jedes Geschäft und jeder Campus braucht, dazu einige Kunstraum-Stücke, Präsentationssockel und Ausstellungsvitrinen. Diese hier ergänzt, was Galerie, Museum und professionelles Atelier brauchen: Ausstellungswände und Hängung, Sockel und Vitrinen in vielen Formen, Schienenlicht und Klimatechnik, Besucherservice, Kunstdepot und Handling, Staffeleien, Druckpressen, Brennöfen und Bildhauerbänke. Alle verwenden dieselben Maße und dieselbe Optik, Sie können sie in einem Plan mischen.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
