Allgemeine Symbole und Verbindungen

ISO 14617: Graphische Symbole für Diagramme: Allgemeine Symbole und Verbindungen: 197 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

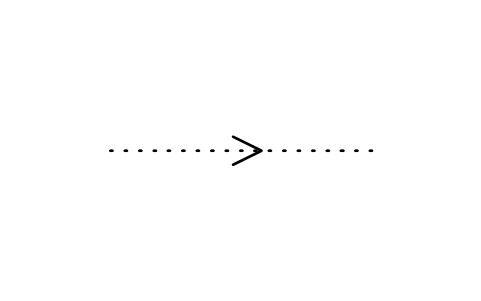

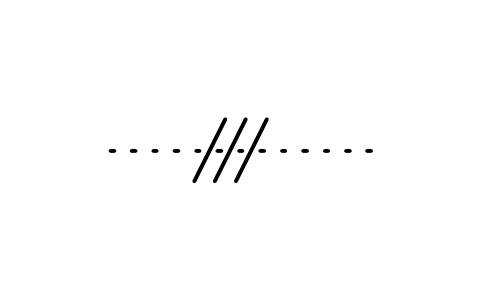

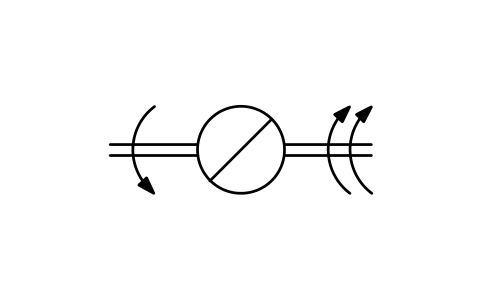

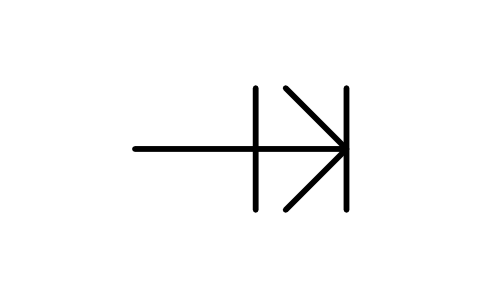

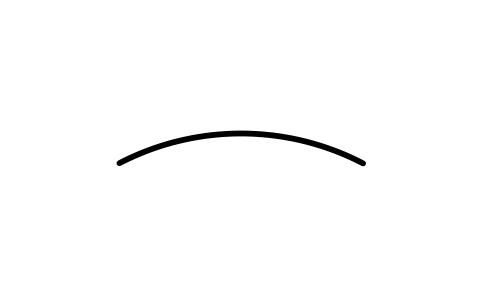

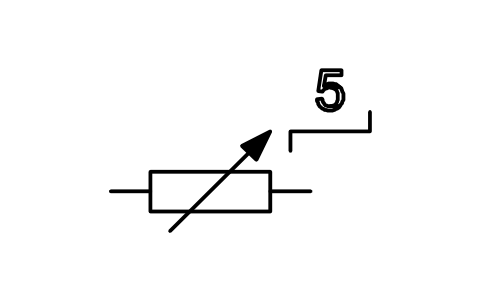

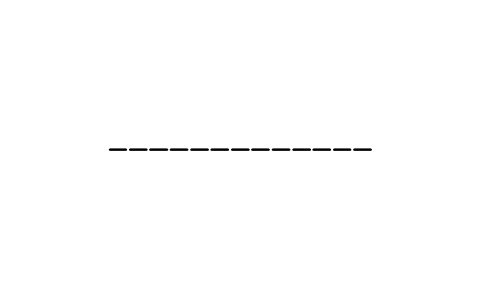

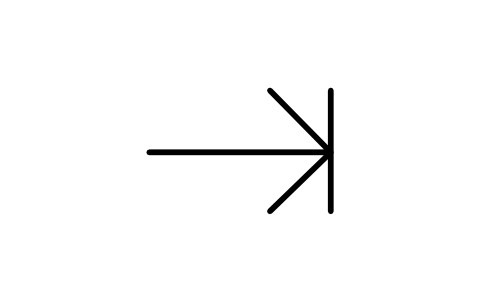

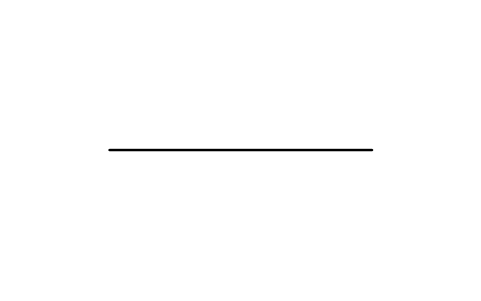

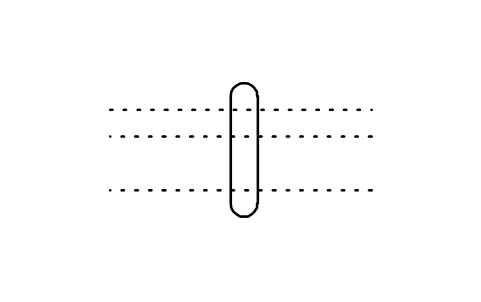

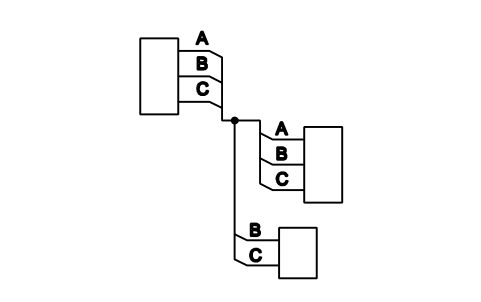

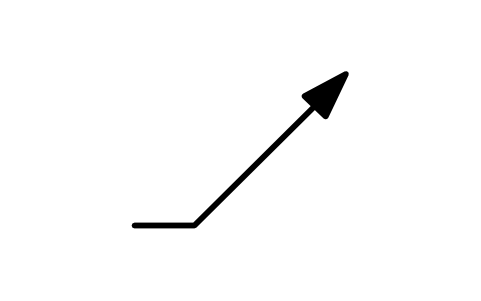

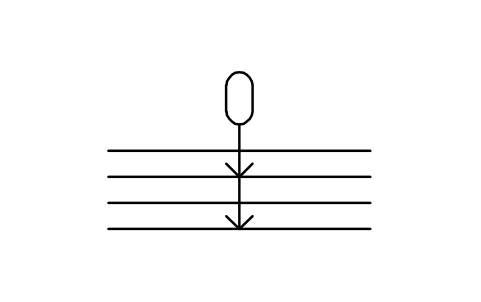

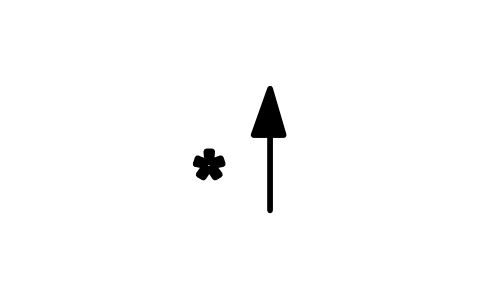

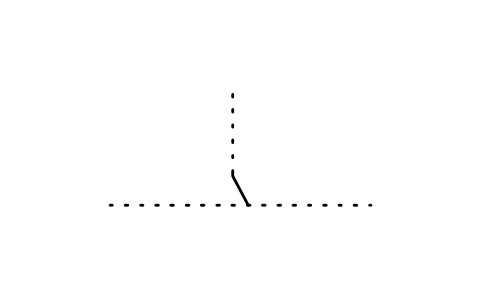

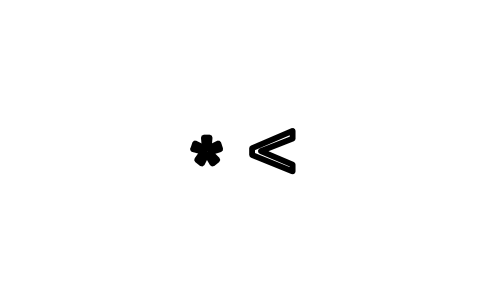

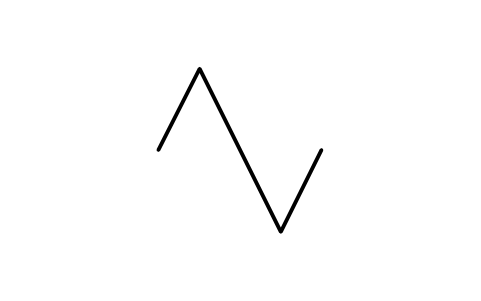

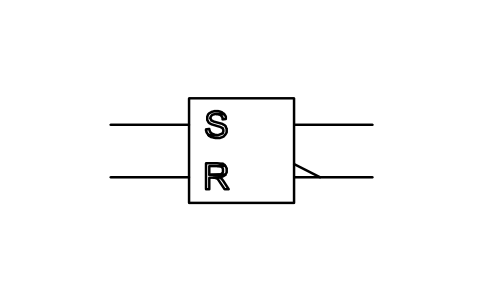

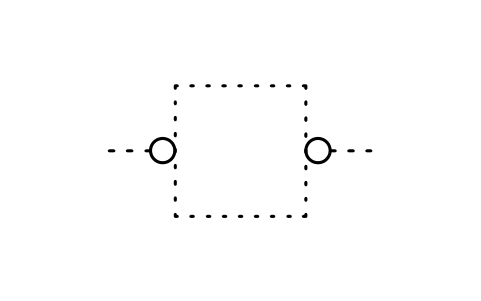

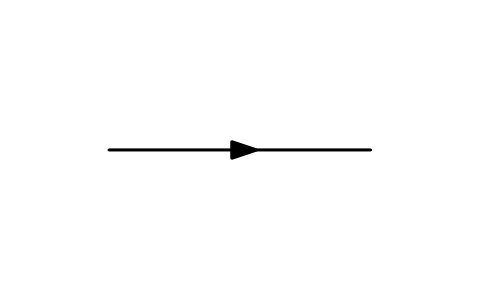

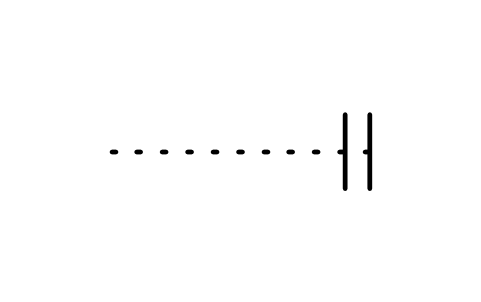

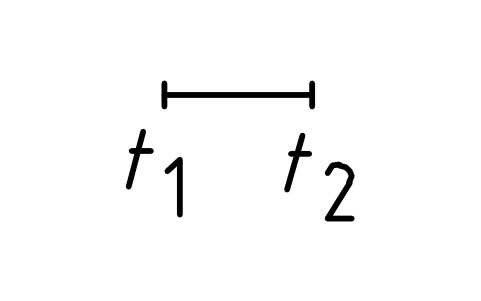

197 Blöcke: allgemeine Funktionssymbole, Zusatzsymbole, Veränderlichkeit und Richtungen, Stoffe, Rohr- und Leitungsverbindungen, Verbindungsstellen, Formstücke und zugehörige Einrichtungen.

Version 1.0 · aktualisiert am 17. Oktober 2026

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Die ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr.

Alle 197 Symbole

197 von 197 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Symbole von Geräten tragen ein sichtbares Kennzeichen (zum Beispiel V-101) und unsichtbare Attribute für die Liste: SERVICE, SIZE, FLOW_M3H, POWER_KW, RANGE, SIGNAL, MANUFACTURER, MODEL und REMARKS. Einfache grafische Symbole wie Linien, Pfeile und Zusatzsymbole haben kein Kennzeichen. Alle Blöcke tragen STD_CLAUSE und STD_REF.

Mit BlockSync die Blöcke einer Zeichnung nach Excel exportieren, die Liste mit der Zeichnung abgleichen und die Korrekturen in einem Lauf zurückschreiben, mit Vorschau und Sicherung.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Symbole sind in Millimetern auf dem Raster der Norm (2,5 mm) gezeichnet und meist 5 bis 30 mm groß. Mit Maßstab 1 einfügen und den Block auf die Größe der eigenen Zeichnung skalieren.
  3. Block platzieren und die eigenen Linien an seine Enden anschließen. Zeigt die Norm ein Symbol mit Linie oder Anschlussstück, gehört die Linie zum Block. Zum Anpassen den Block auflösen.
  4. Die Norm ordnet ihre Symbole als Grundsymbole, damit kombinierbare Zusatzsymbole und Anwendungsbeispiele. Der Katalog folgt dieser Reihenfolge, der Abschnitt jedes Symbols steht im Attribut STD_CLAUSE.
