ISO 14084-2 Kraftwerkssymbole: Lagerung: 22 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

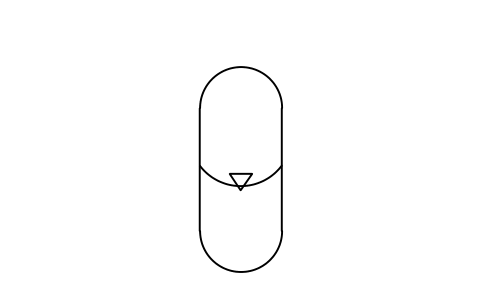

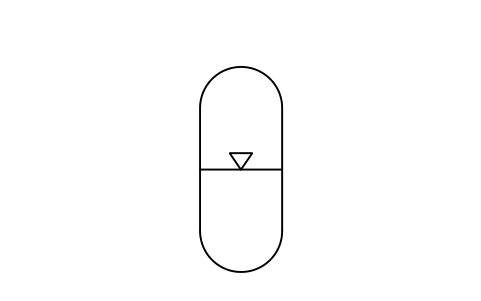

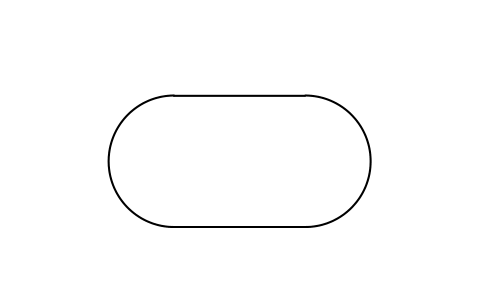

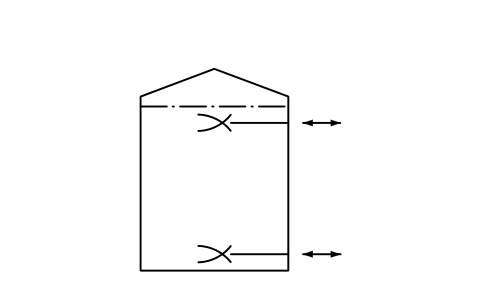

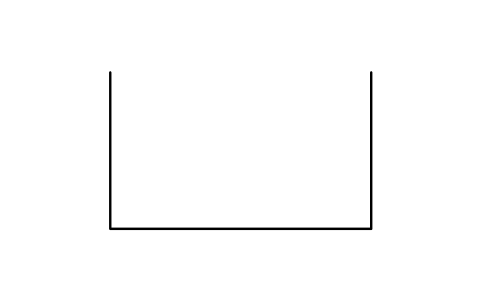

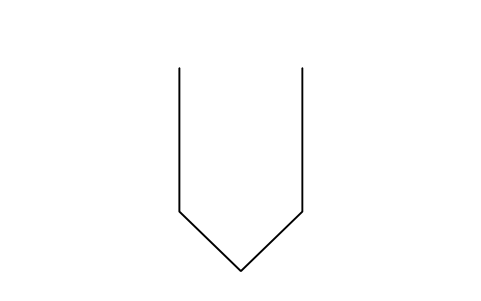

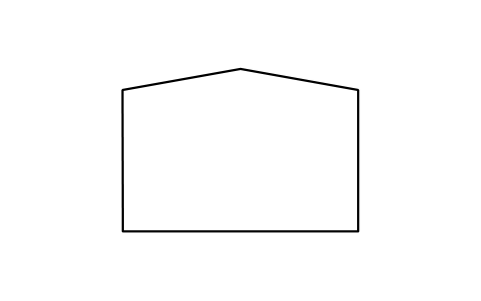

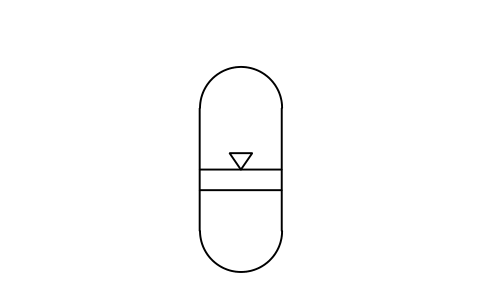

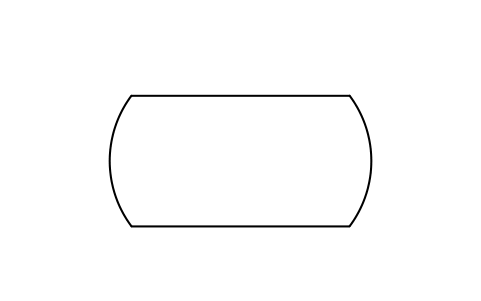

22 Blöcke für die Lagerung: Tanks, Behälter, Silos und Bunker, Füllstands- und Oberflächenanzeigen, mobile Lagereinrichtungen sowie Membran-, Blasen- und Kolbenspeicher mit dem Heißwasserspeicher.

Version 1.0 · aktualisiert am 17. Oktober 2026

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Die ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr.

Verwandte Symbolbibliotheken

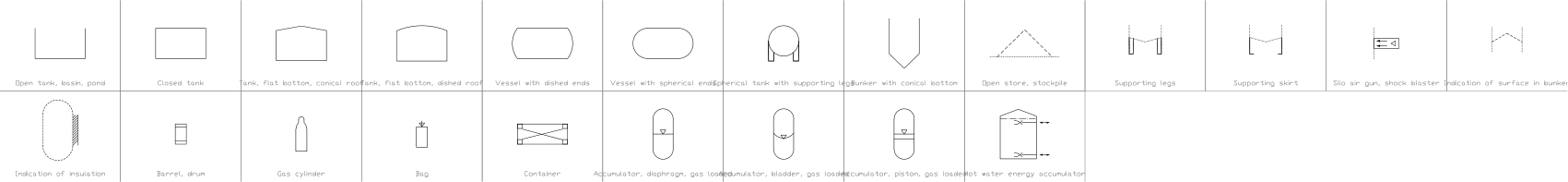

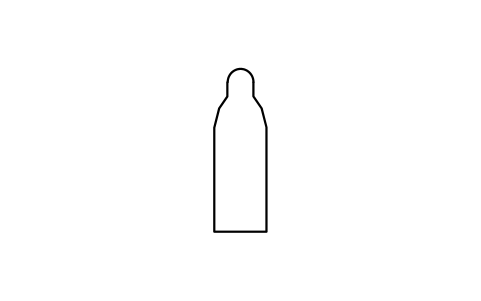

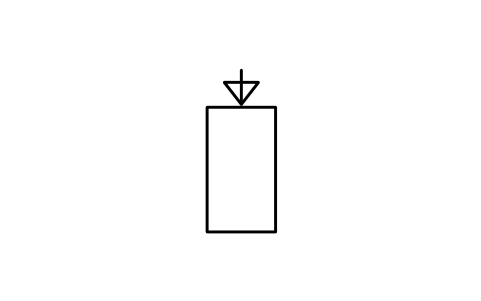

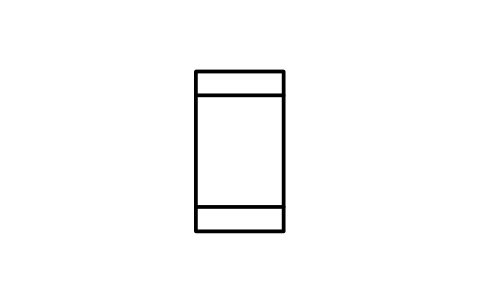

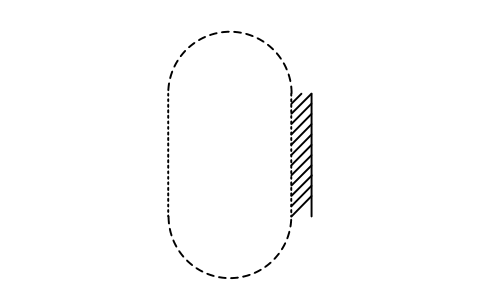

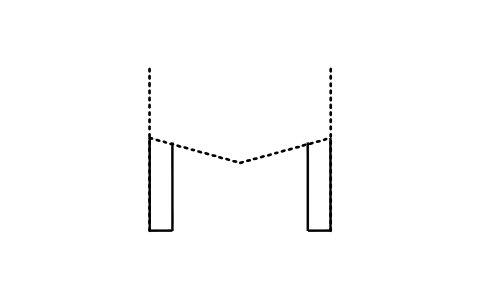

Alle 22 Symbole

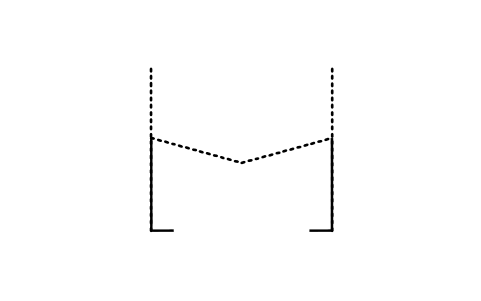

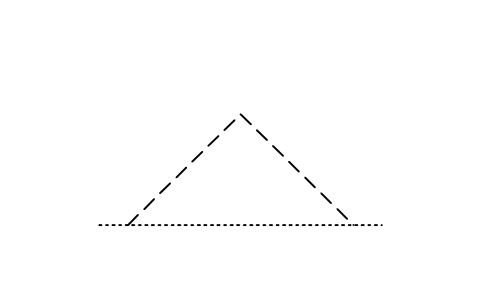

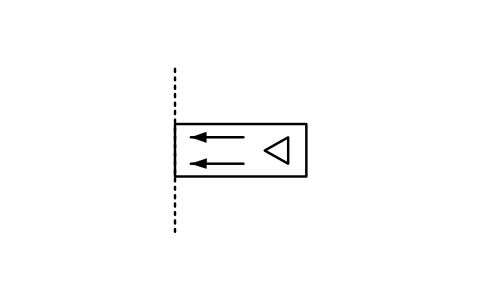

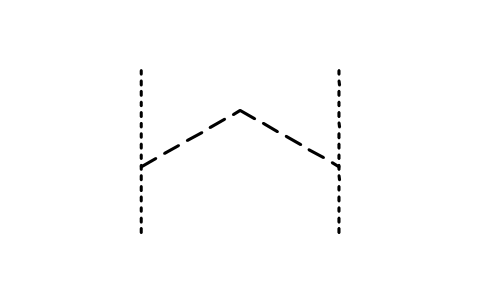

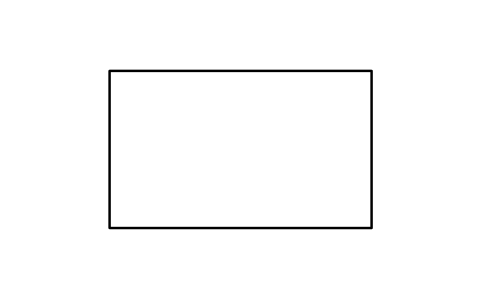

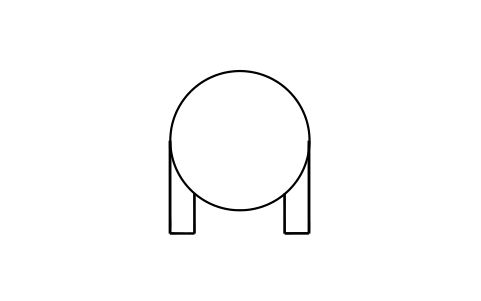

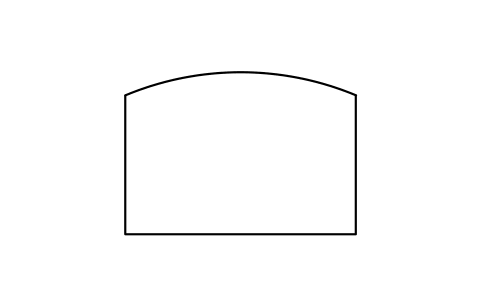

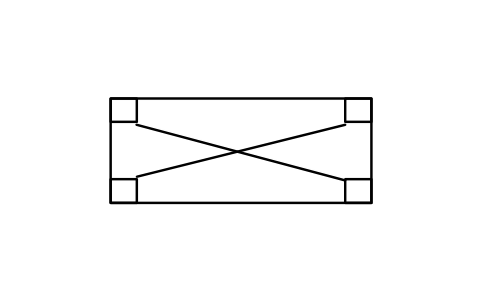

22 von 22 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Jeder Block hat ein sichtbares Kennzeichen neben dem Symbol (zum Beispiel B-101 für einen Kessel, ST-101 für eine Dampfturbine, M-101 für einen Motor, G-101 für einen Generator). Die Daten Ihrer Apparateliste sind unsichtbare Attribute wie SERVICE, POWER_MW, SPEED_RPM, INLET_PRESSURE_BAR, FUEL und MANUFACTURER. STD_CLAUSE und STD_REF enthalten die Eintragsnummer und die Registriernummer des Symbols in ISO 14084-2 (zum Beispiel X6904), sodass Sie es in der Norm wiederfinden.

Exportieren Sie die Blöcke eines Fließbilds mit BlockSync nach Excel, erstellen Sie eine Apparateliste, gleichen Sie sie mit der Zeichnung ab und schreiben Sie die Korrekturen in einem Durchgang zurück – mit Vorschau und Sicherung.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Symbole sind in Millimetern auf dem 2,5-mm-Raster der Norm gezeichnet und 5 bis 30 mm groß. Fügen Sie sie mit Maßstab 1 ein und skalieren Sie den Block auf die Größe Ihres Schemas. Einige sehr große Symbole, etwa der Schornstein und die Gasturbinen, sind verkleinert, damit sie handhabbar bleiben.
  3. Die Anschlüsse sind kurze Linien oder Pfeile an den Stellen, an denen die Norm sie zeichnet. Wo die Norm bei einem Kessel ein * zeigt, ist die Art der Feuerung oder Beheizung gemeint: Setzen Sie das passende Symbol aus dem Abschnitt Kessel daneben.
  4. Ein Symbol, das in zwei Abschnitten der Norm vorkommt, etwa die Welle, hat in beiden Abschnitten denselben Blocknamen, sodass beide DWG-Dateien in einer Zeichnung verwendet werden können.
