Kostenlose Verkehrszeichen-Blöcke für AutoCAD (DWG): britische Verkehrszeichen (TSRGD) in Farbe, Wegweiser und Informationsschilder

Zum Standard

Diagrammnummern, Bedeutungen, Formen und Farben folgen den Schildern der Traffic Signs Regulations and General Directions (TSRGD), wie sie in den Verkehrszeichen-Bildern des britischen Verkehrsministeriums (Department for Transport) gezeigt werden. REF_NO ist die Diagrammnummer; ein Buchstabe oder Zusatz dahinter kennzeichnet eine Variante des Schildes.

Die Bibliothek ist keine amtliche Veröffentlichung des Department for Transport und nicht zertifiziert. Schilderzeichnungen: Crown copyright, wiedergegeben aus den Verkehrszeichen-Bildern des Department for Transport unter der Open Government Licence v3.0, originalgetreu und nicht in irreführendem Zusammenhang. Sie ist für Pläne, Verzeichnisse und Legenden gedacht; für Schilder, die gefertigt und an einer Straße aufgestellt werden, gelten die amtlichen Schildzeichnungen und die Regeln Ihres Projekts.

Häufige Fragen

Welche Schilder enthält die Bibliothek?

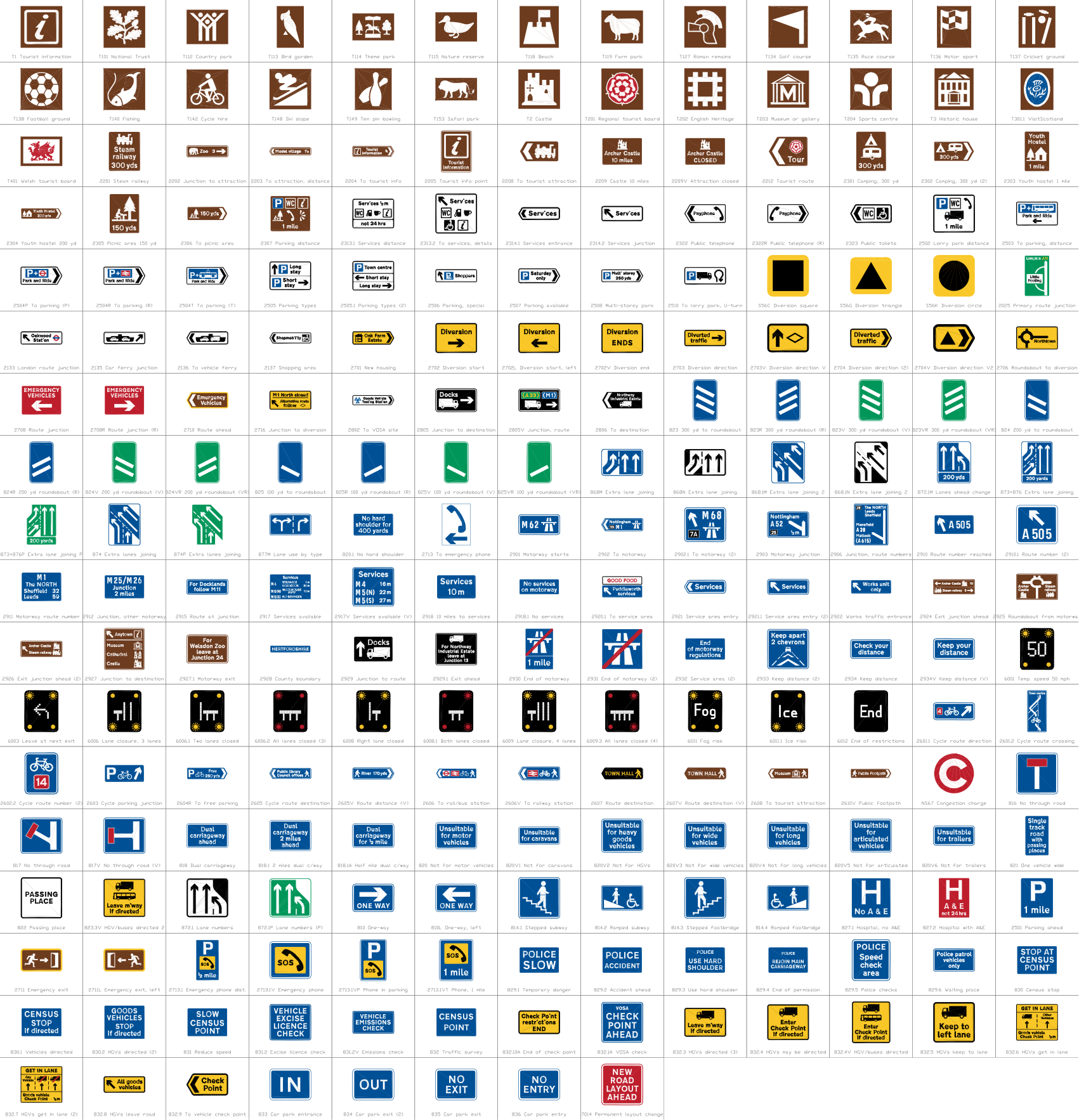

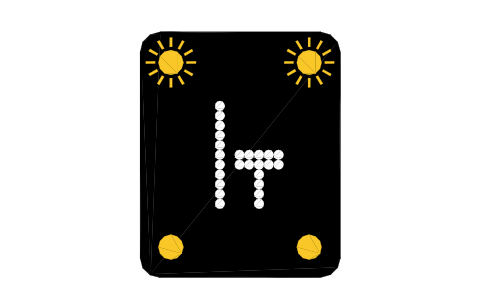

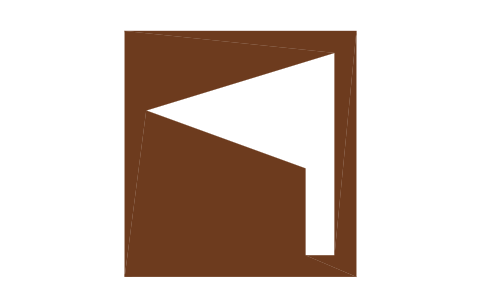

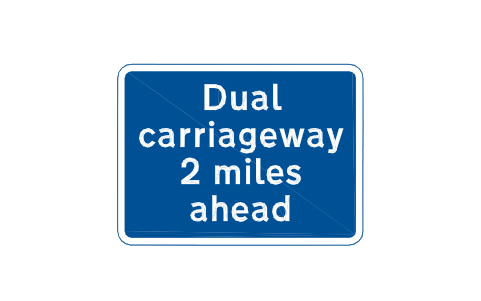

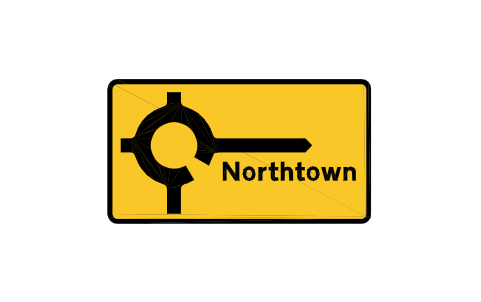

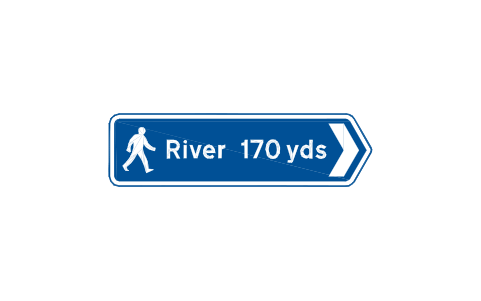

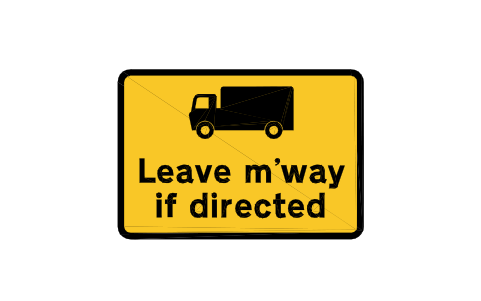

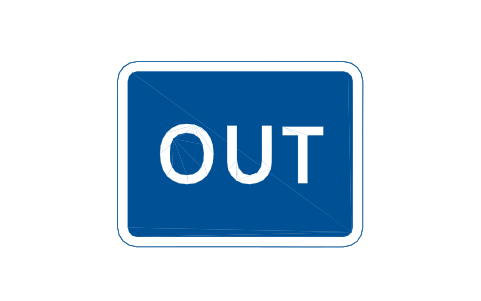

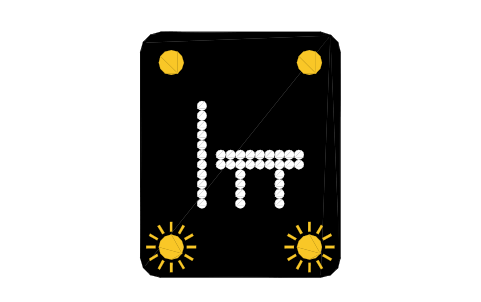

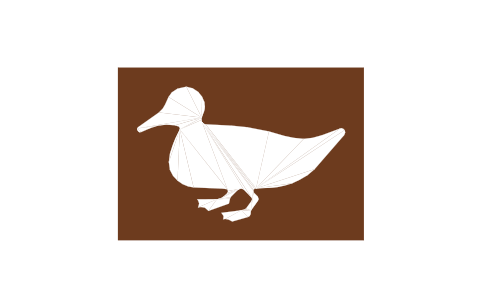

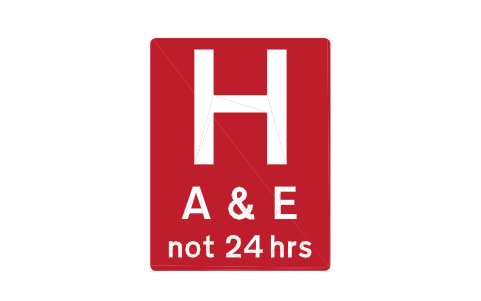

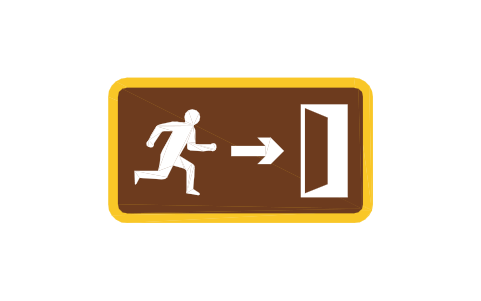

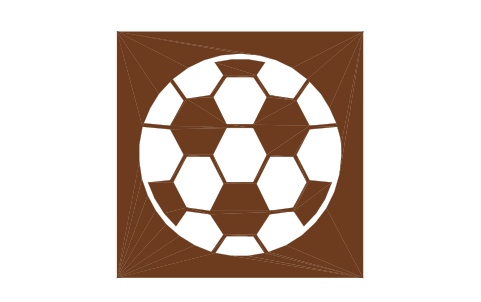

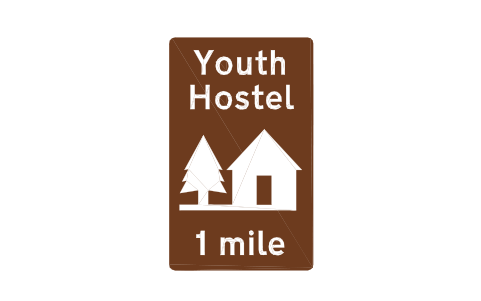

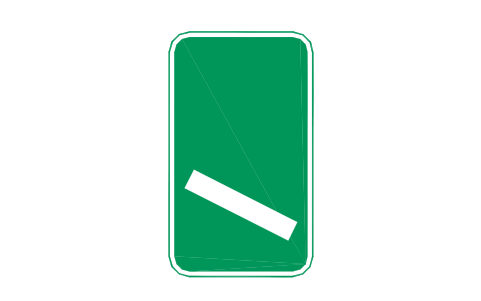

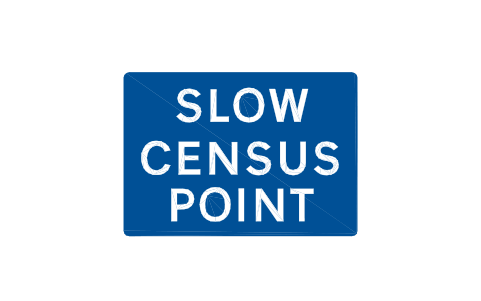

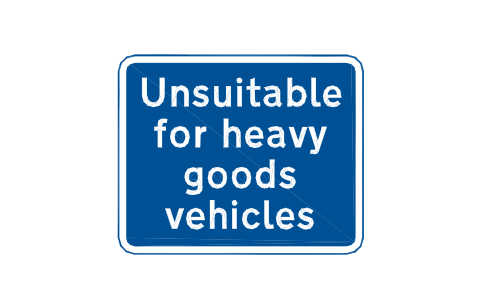

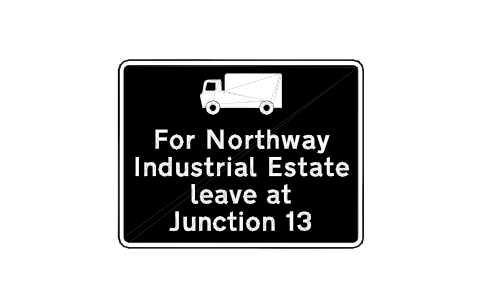

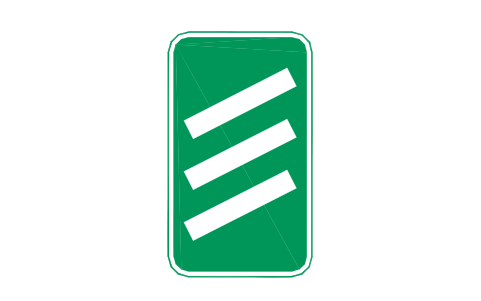

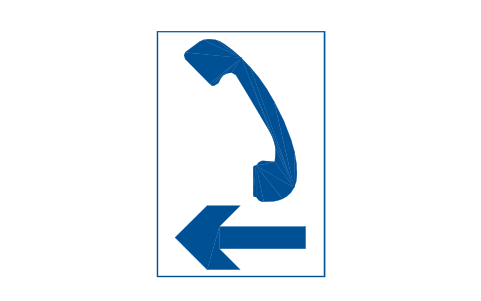

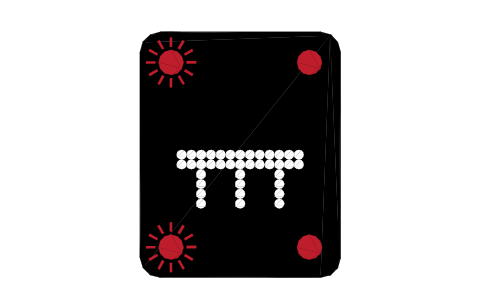

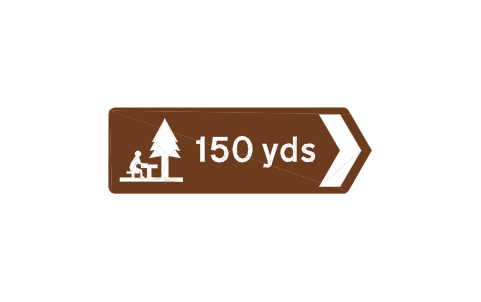

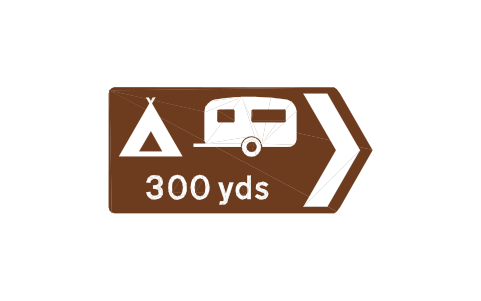

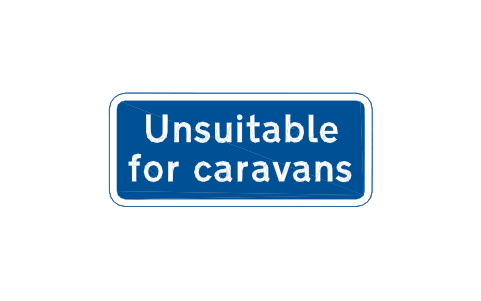

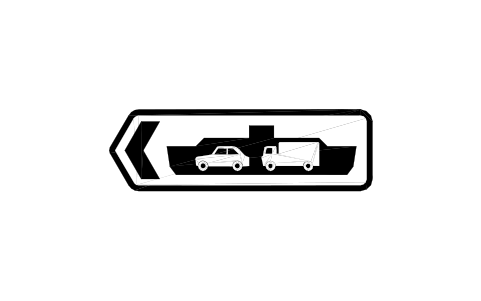

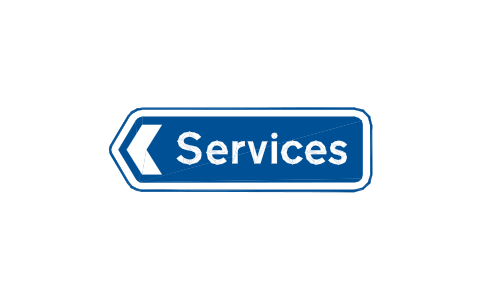

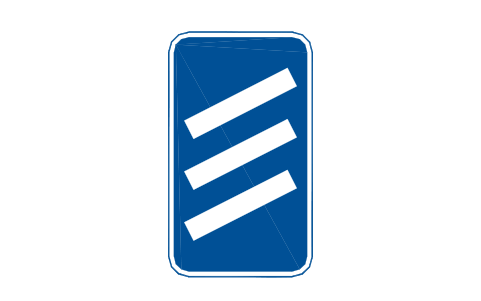

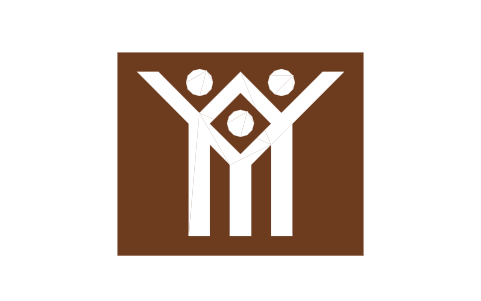

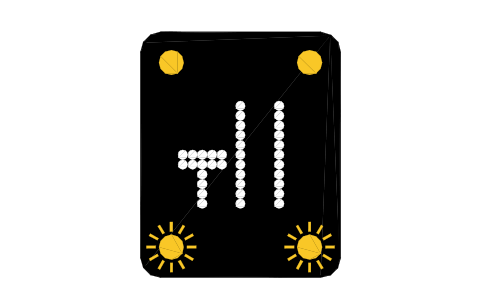

229 Schilder in 10 Gruppen: 36 Touristische Hinweise, 25 Raststätten und Parkhinweise, 25 Umleitungen und Ziele, 22 Kreisverkehr und Fahrstreifen, 34 Autobahnknoten und Raststätten, 12 Autobahnsignale und Baustellen, 13 Rad- und Fußwege, 19 Straßeninformation, 15 Notfall und Einrichtungen, 28 Kontrollen, Parkplätze und Zählungen. Die Seite oben listet jedes Schild mit seiner Diagrammnummer.

Wie hängt sie mit den anderen britischen Schilderbibliotheken zusammen?

Die britischen Schilder sind auf drei Bibliotheken verteilt, damit jede übersichtlich bleibt: Diese hier enthält die Wegweiser, touristischen Schilder, Autobahnschilder und Informationsschilder, die Bibliothek für Warnung und Baustellen die Warn- und Baustellenschilder, die Bibliothek für Regelung und Parken die Gebots-, Verbots-, Geschwindigkeits- und Parkschilder. Alle drei folgen denselben Blockkonventionen und lassen sich in derselben Zeichnung verwenden.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Warum liegen die Schilder auf Farblayern, und drucken sie in Farbe?

Ein Verkehrszeichen bedeutet etwas durch seine Farbe, deshalb besteht jedes Schild aus Vollfarbflächen auf eigenen Layern. Mit einem Farbdruckstil drucken sie in Farbe. Bei einem Monochrom-Stil werden die Schilder schwarz-weiß; sie bleiben erkennbar, aber die Farbbedeutung geht verloren, nutzen Sie für Beschilderungspläne also einen Farbstil.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
