Kostenlose Blöcke für US-Verkehrszeichen (Vorschrift) für AutoCAD (DWG): Stop-, Vorfahrt-, Geschwindigkeits-, Fahrstreifen-, Park- und Verbotszeichen in Farbe

Zur Norm

Die Bezeichnungen (R1-1 und so weiter, mit R für Vorschriftzeichen, W für Warnzeichen, S für Schulzeichen, M für Sonstiges und OM für Hindernismarkierungen), die Bedeutungen sowie Formen und Farben folgen den Schildentwürfen des Manual on Uniform Traffic Control Devices (MUTCD), 11. Ausgabe. Das MUTCD ist der nationale Standard für Verkehrseinrichtungen in den Vereinigten Staaten; die Bundesstaaten geben eigene Handbücher oder Ergänzungen mit Abweichungen heraus.

Die Bibliothek ist keine amtliche Veröffentlichung und nicht zertifiziert. Sie ist für Pläne, Verzeichnisse und Legenden gedacht. Für Zeichen, die gefertigt und an der Straße aufgestellt werden, gelten die Standardschildzeichnungen und Regeln Ihrer Behörde, und Sie sollten die Vorgaben Ihres Projekts zu Größen, Folien und Aufstellung prüfen.

Häufige Fragen

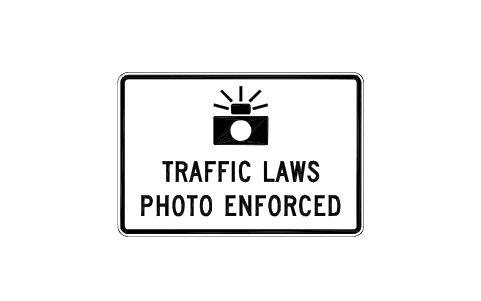

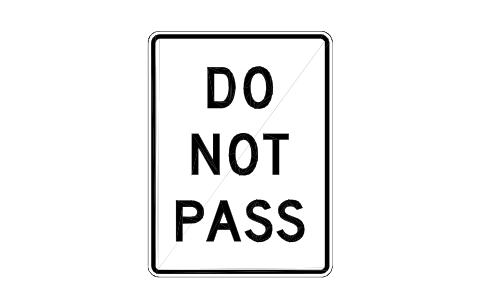

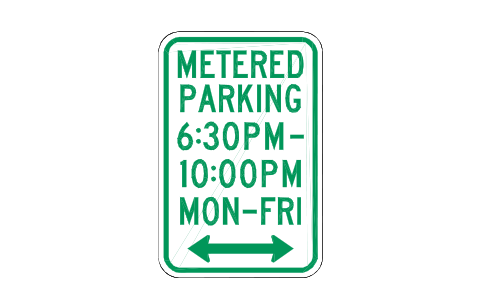

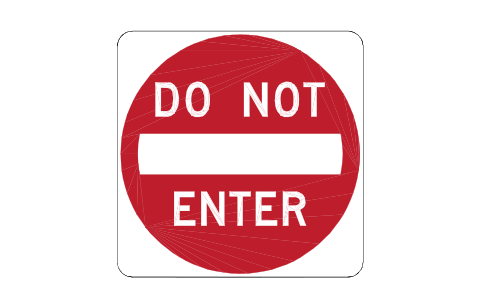

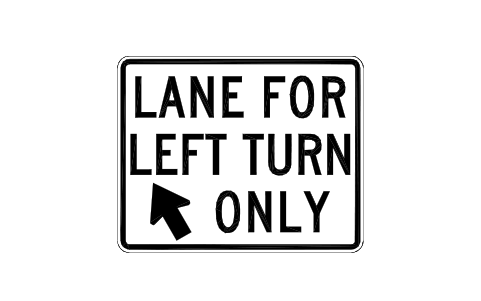

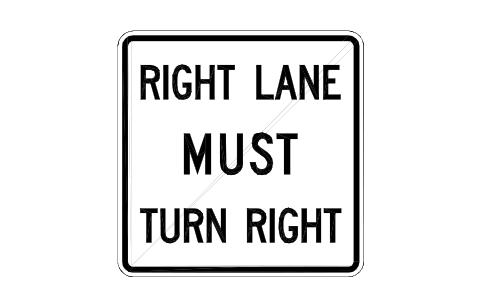

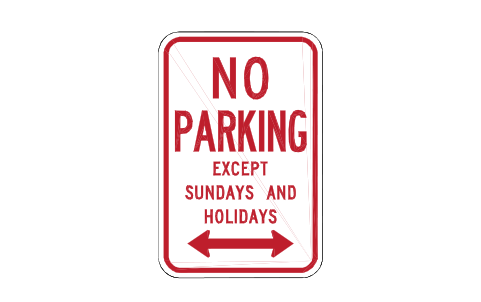

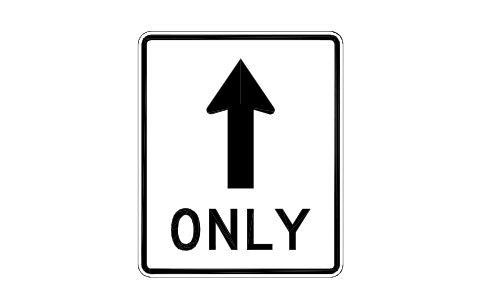

Welche Zeichen enthält die Bibliothek?

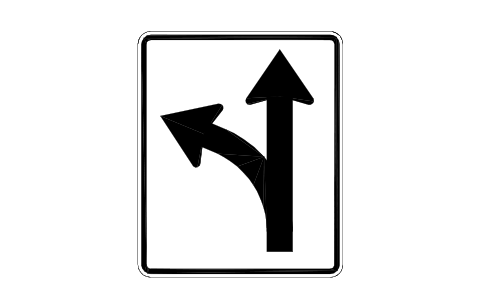

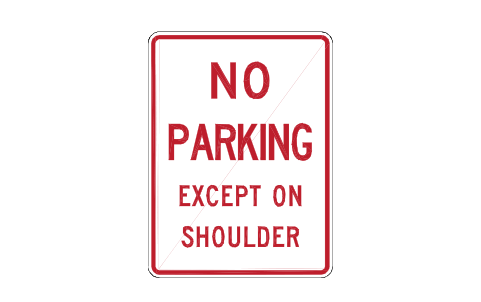

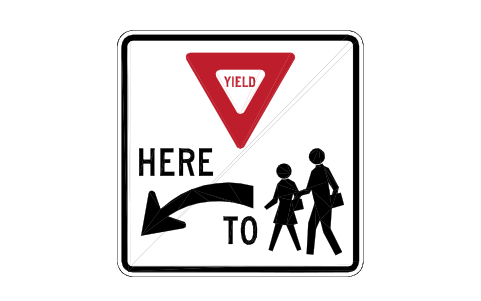

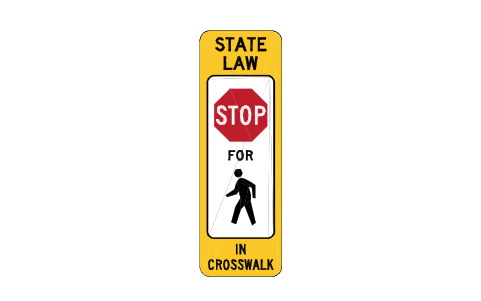

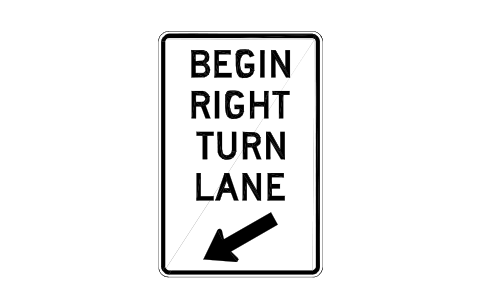

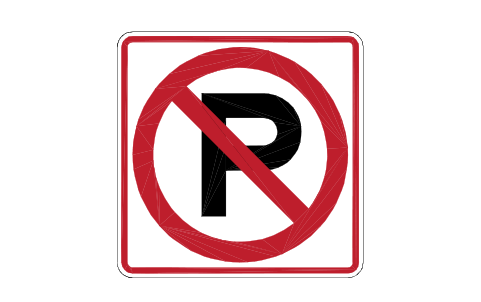

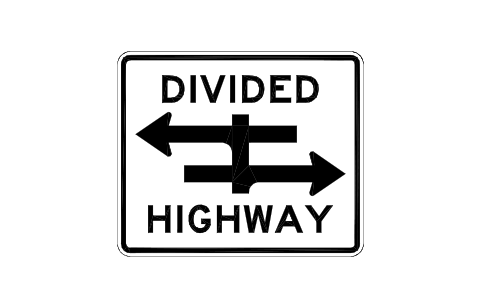

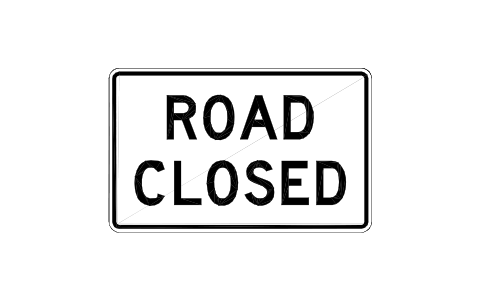

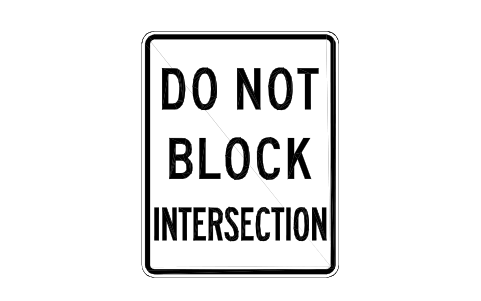

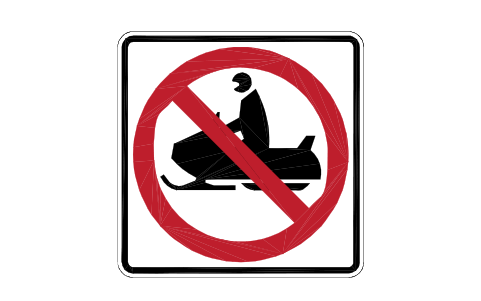

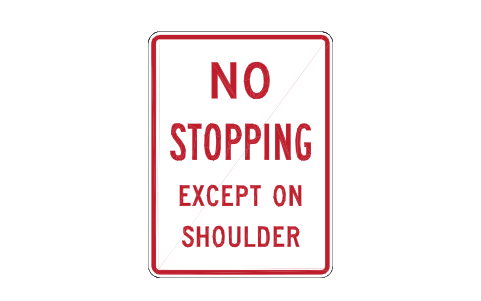

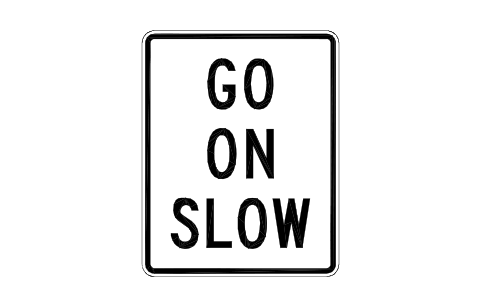

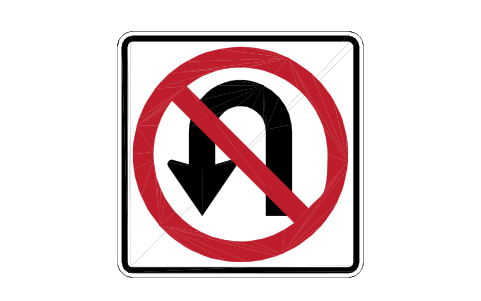

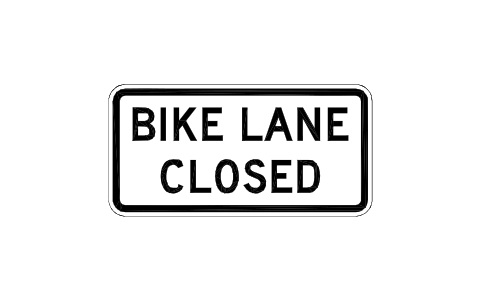

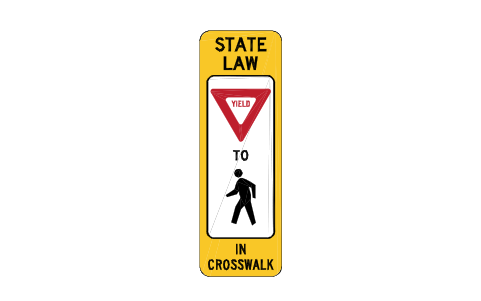

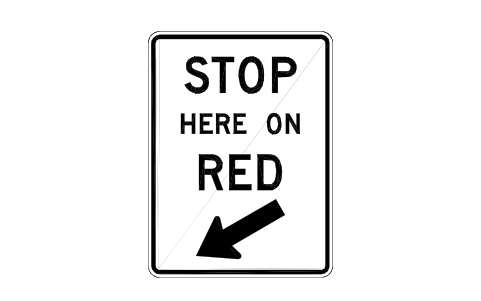

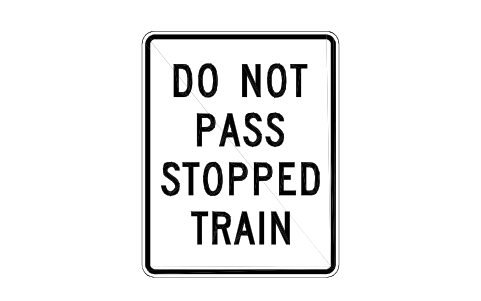

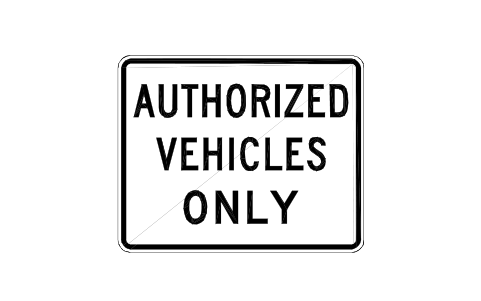

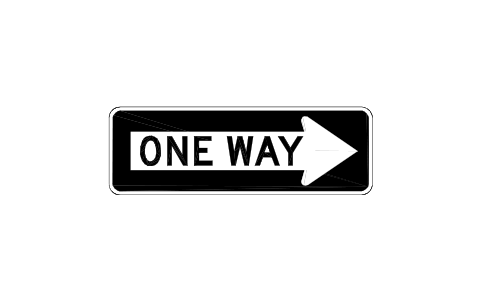

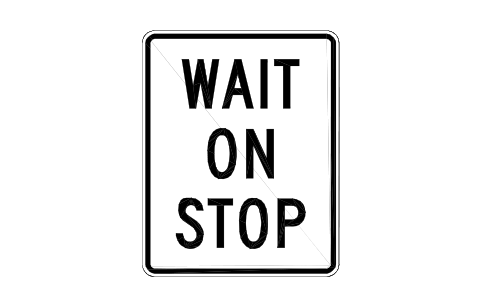

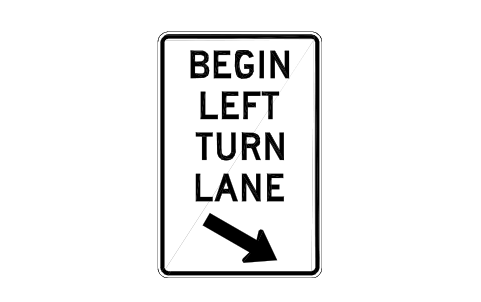

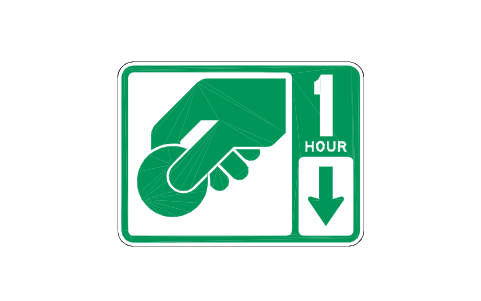

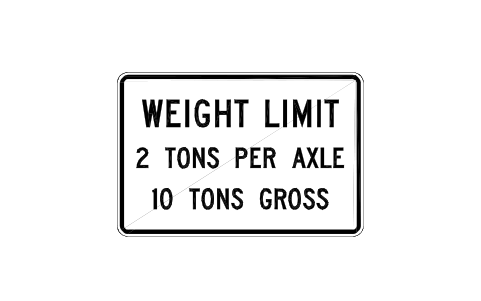

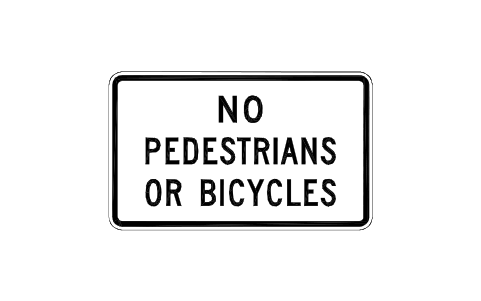

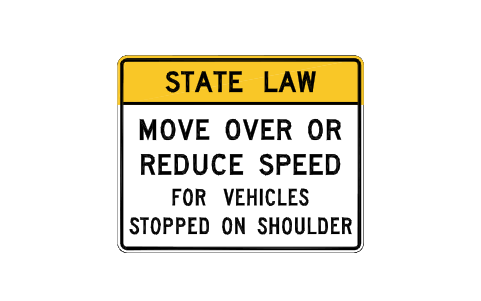

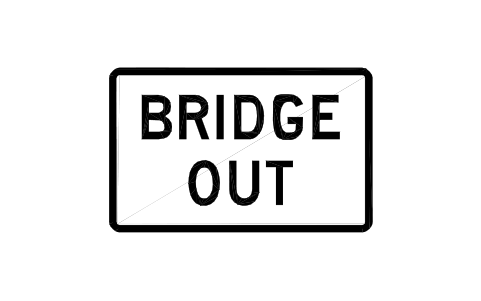

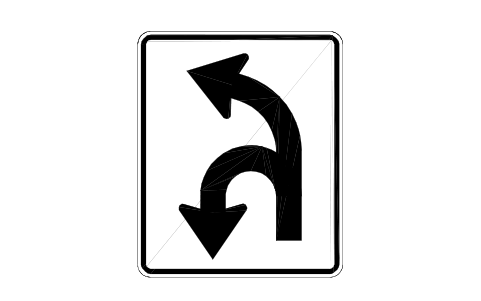

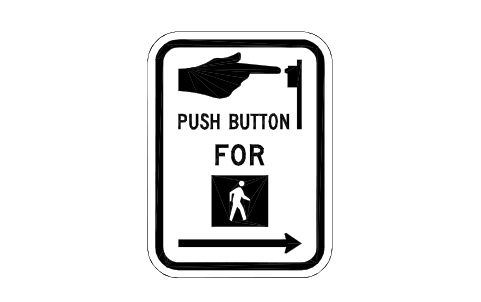

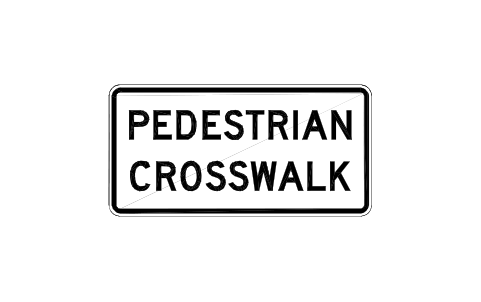

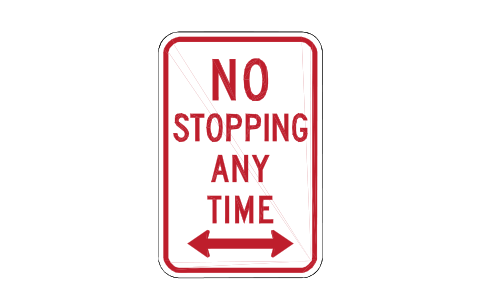

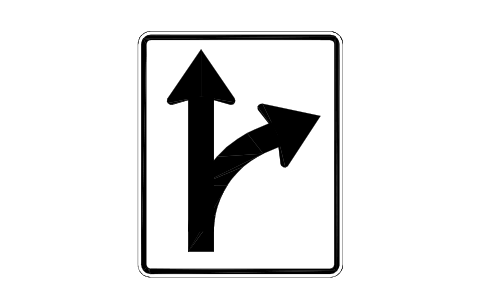

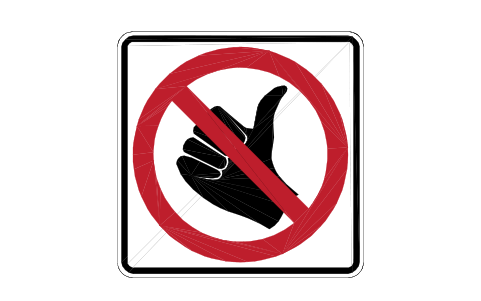

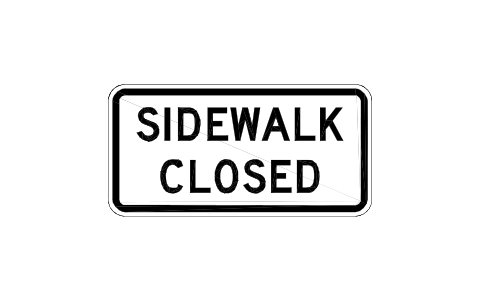

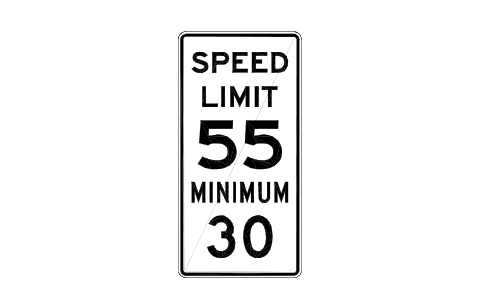

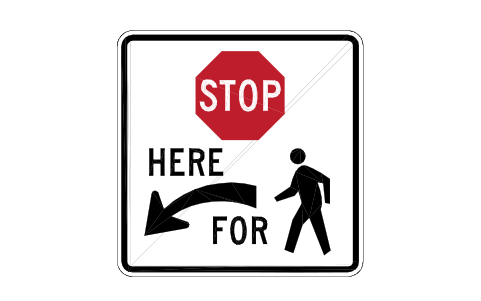

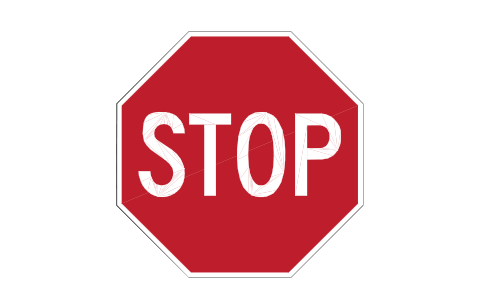

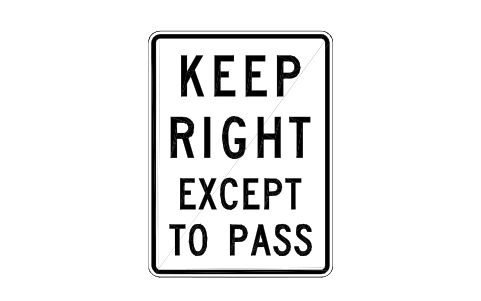

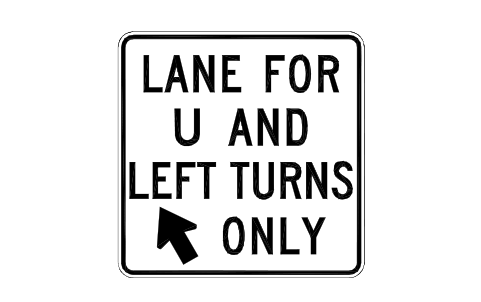

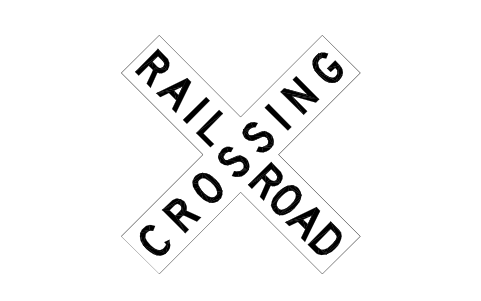

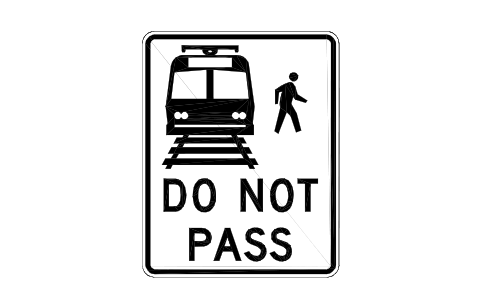

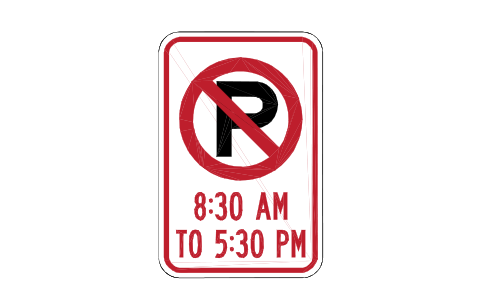

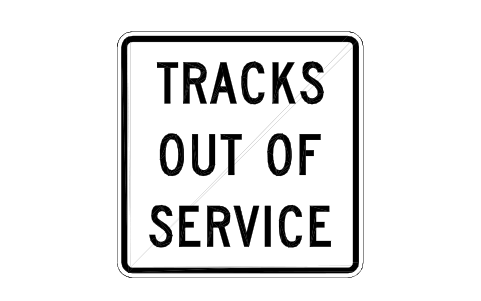

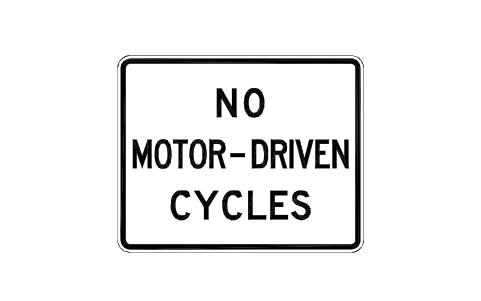

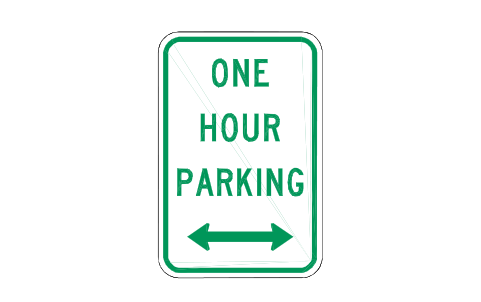

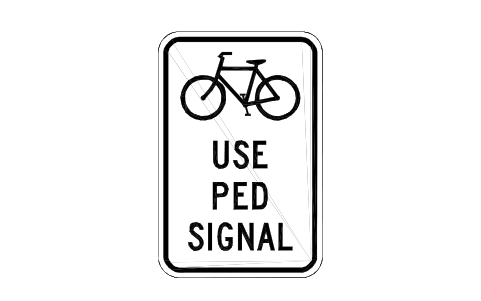

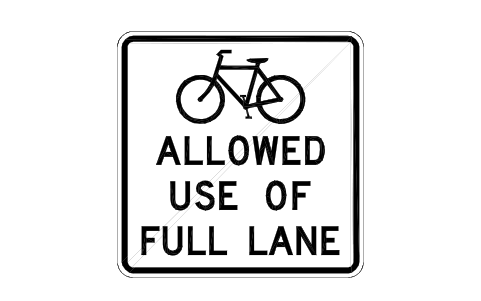

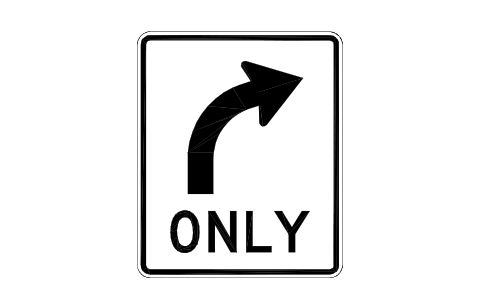

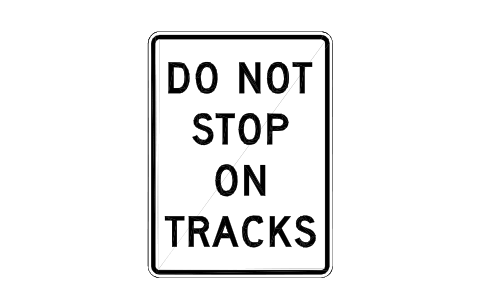

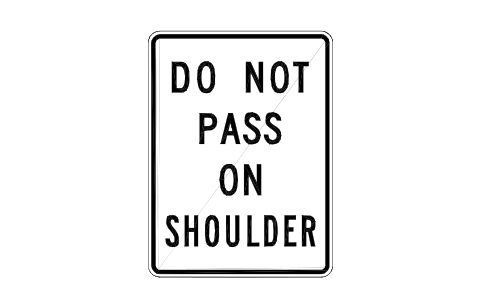

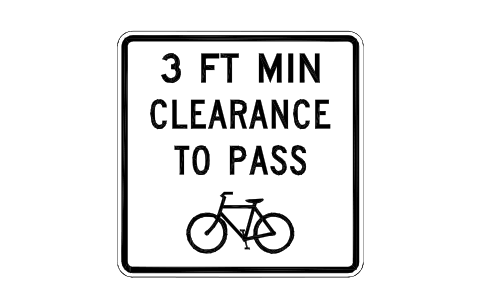

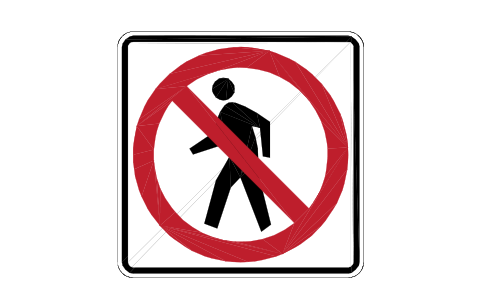

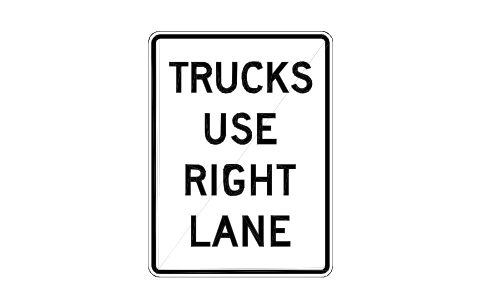

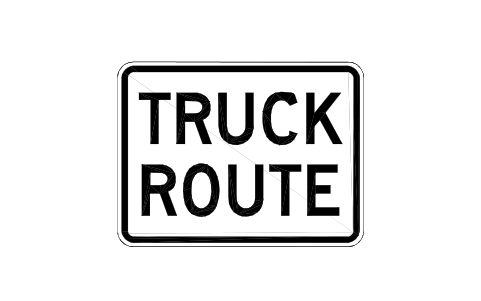

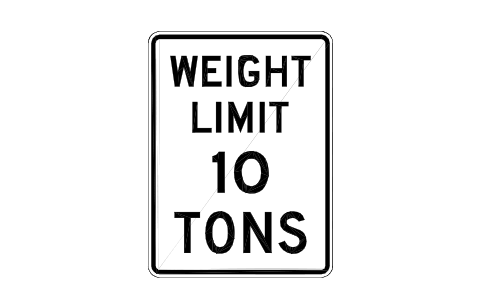

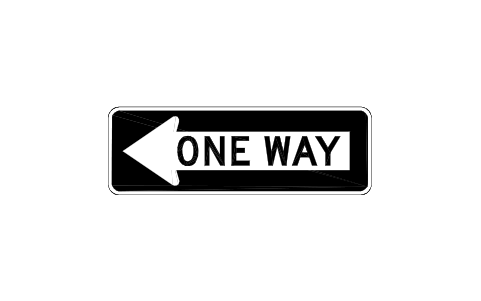

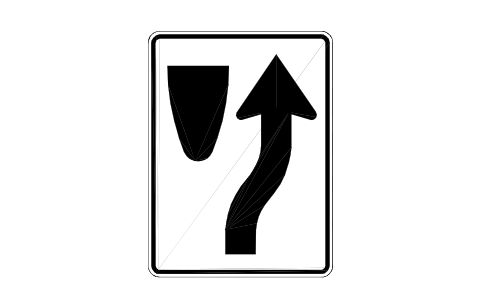

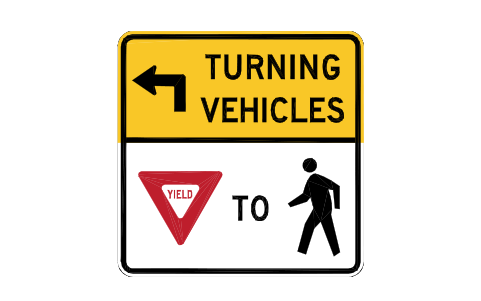

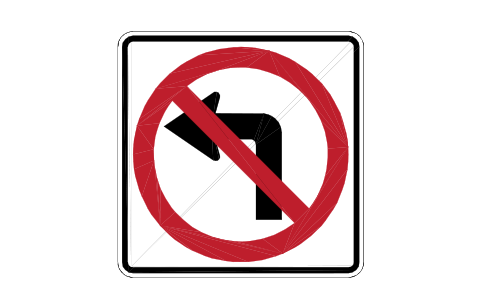

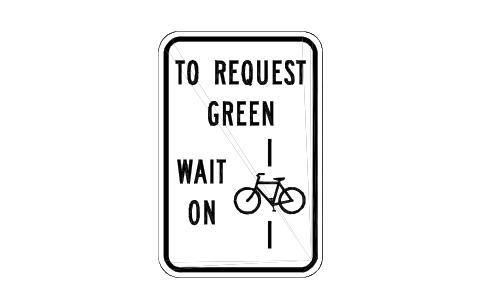

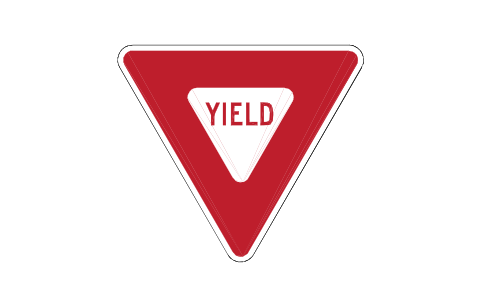

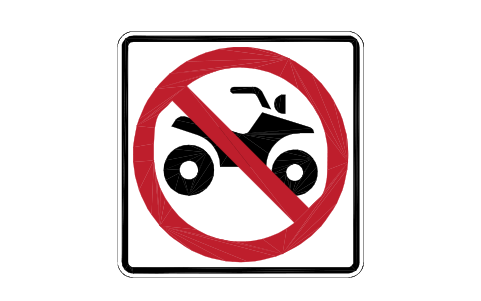

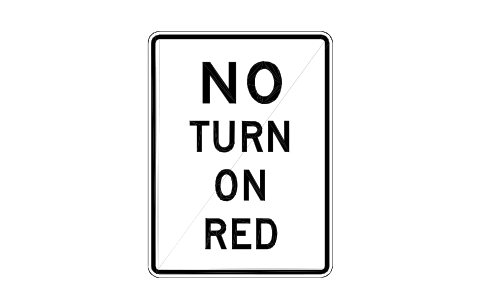

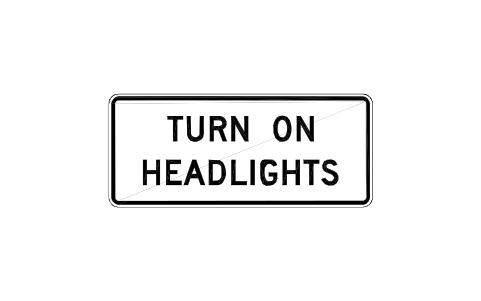

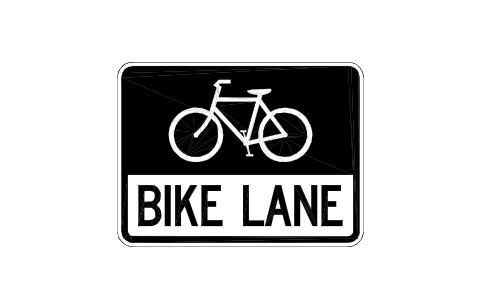

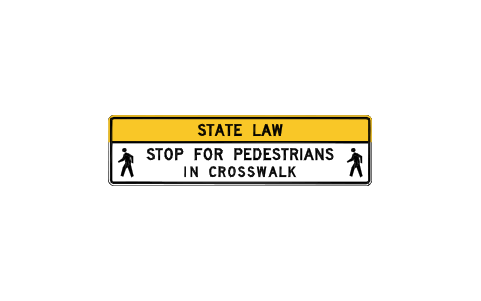

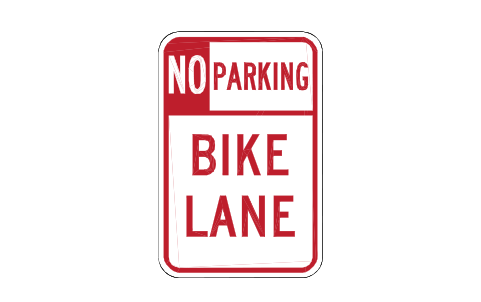

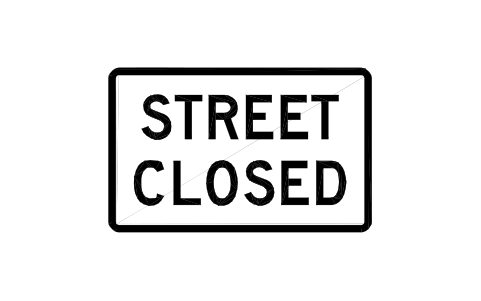

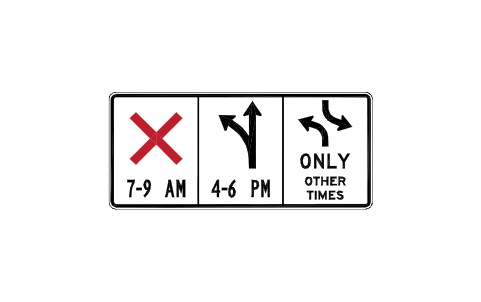

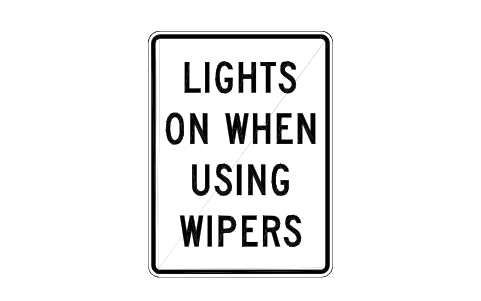

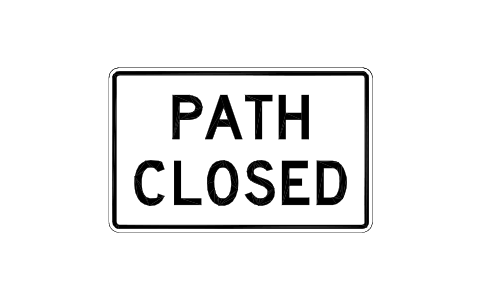

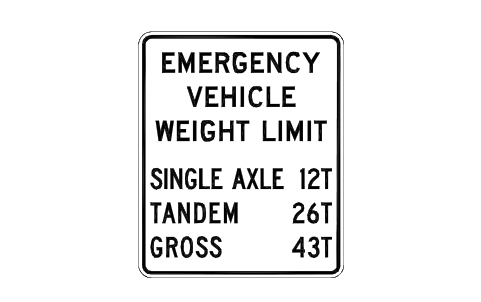

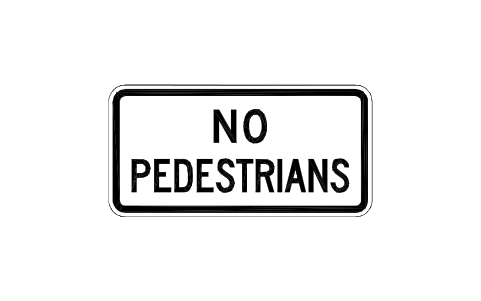

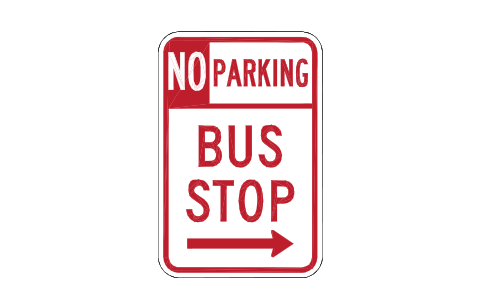

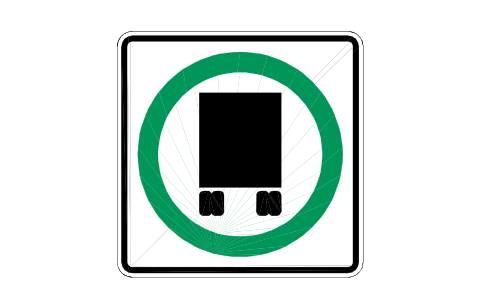

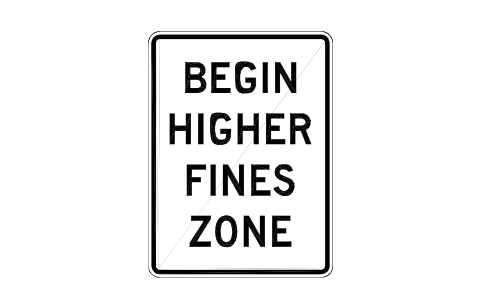

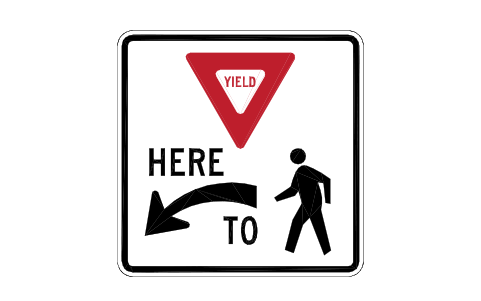

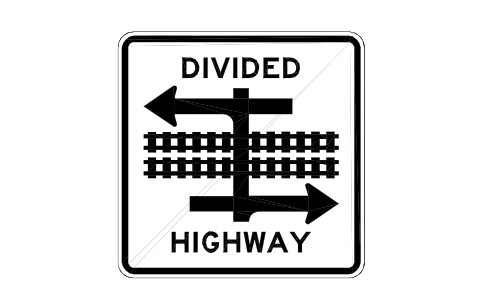

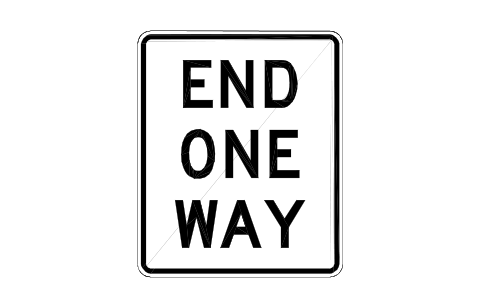

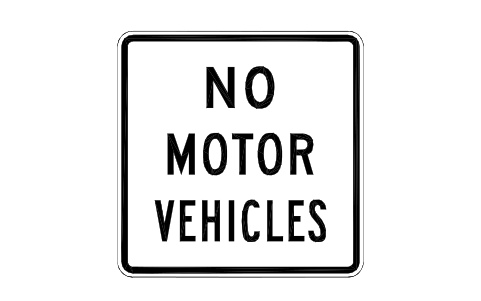

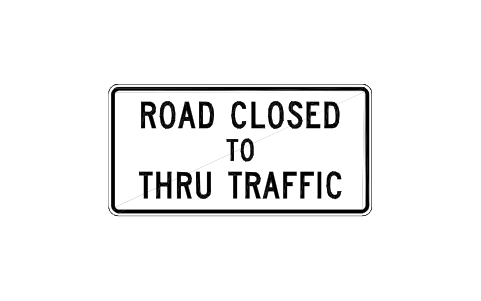

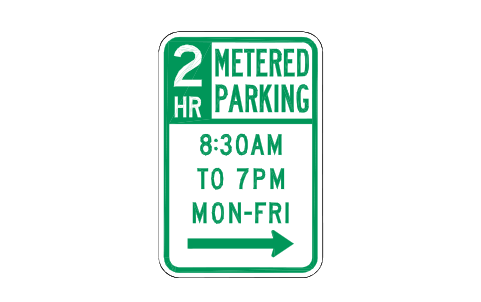

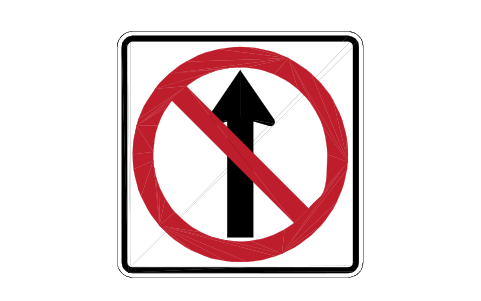

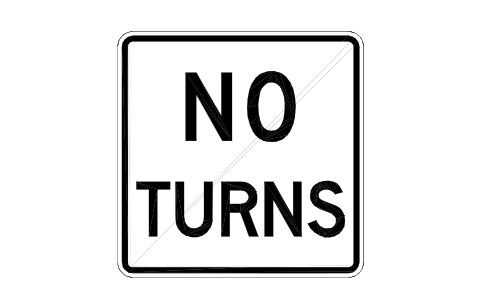

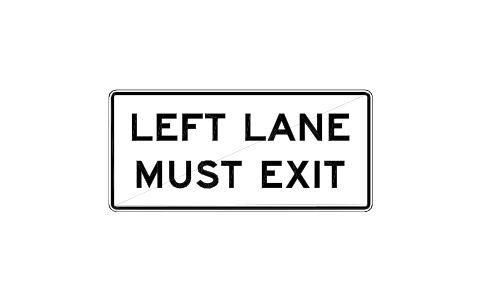

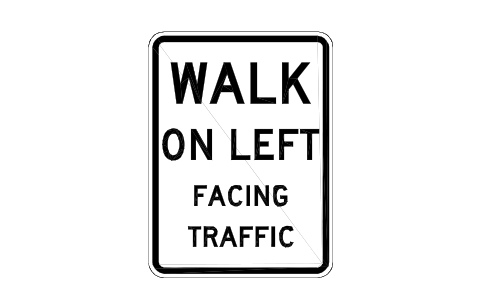

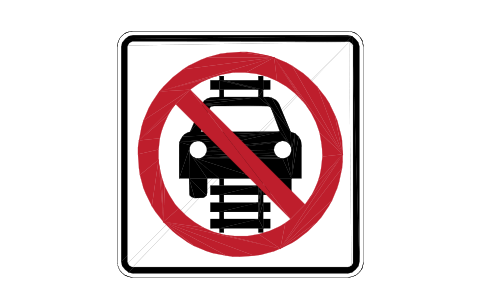

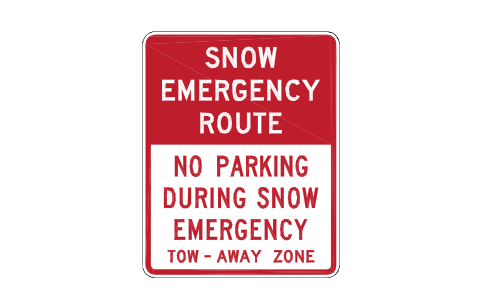

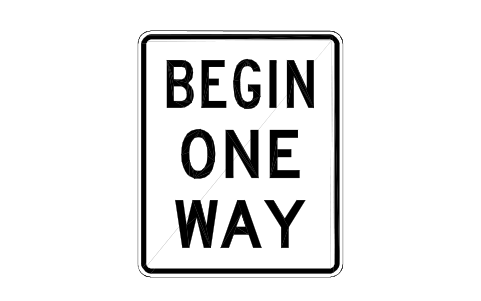

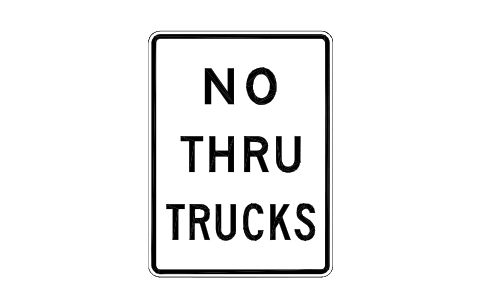

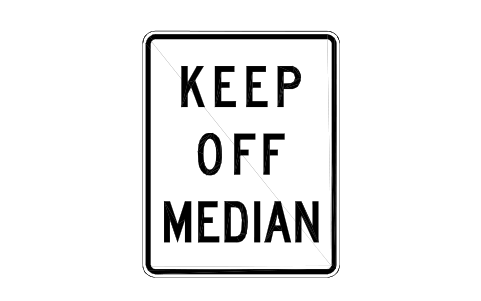

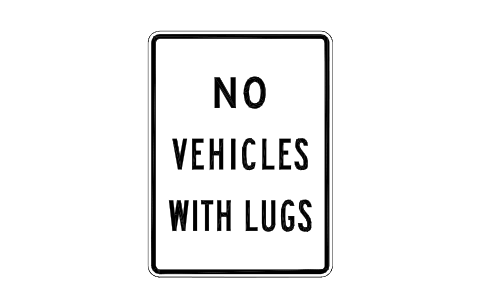

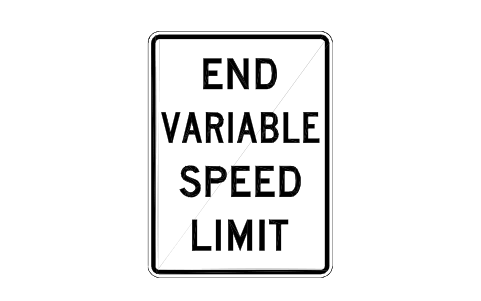

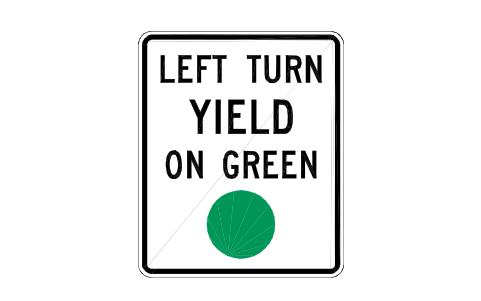

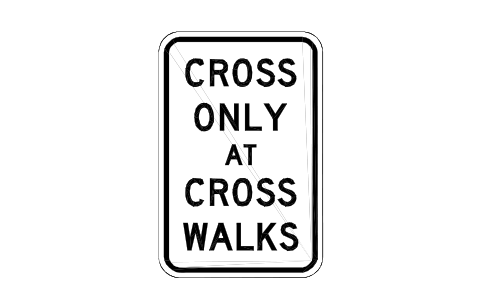

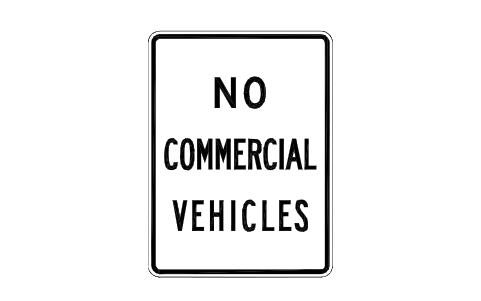

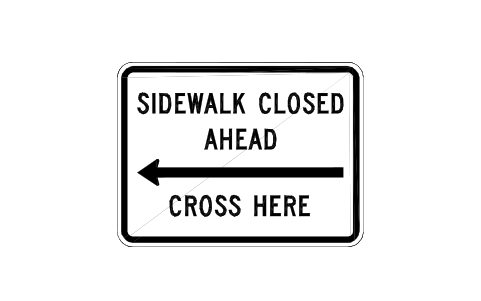

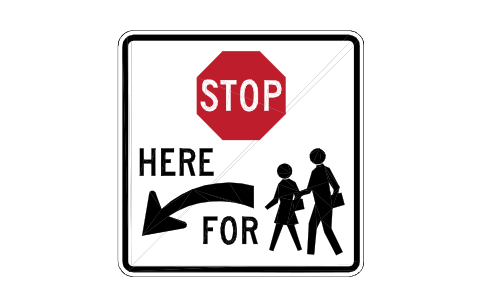

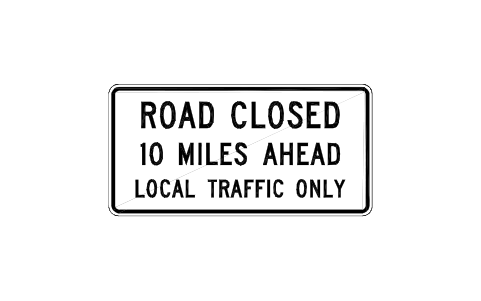

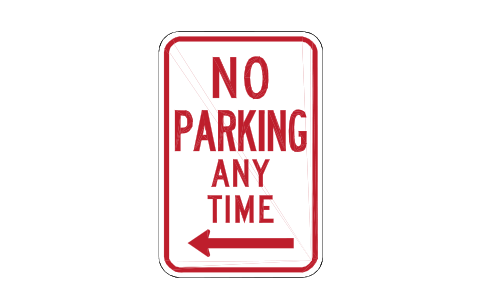

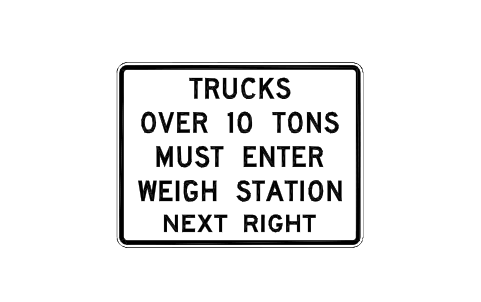

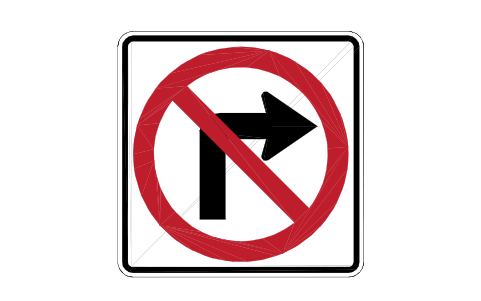

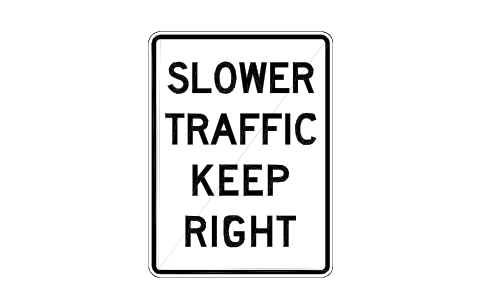

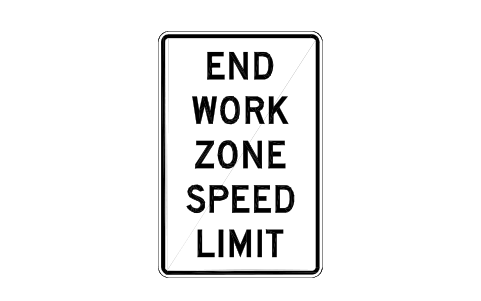

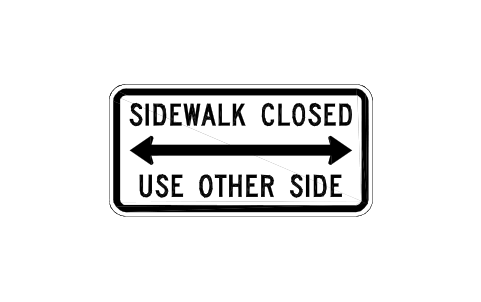

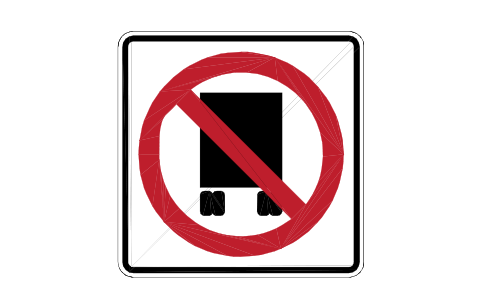

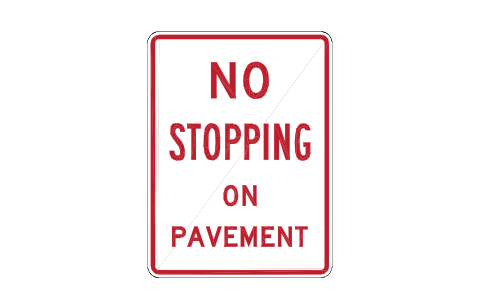

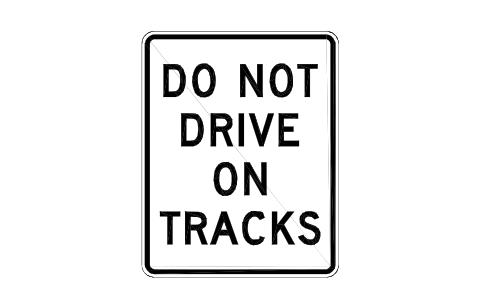

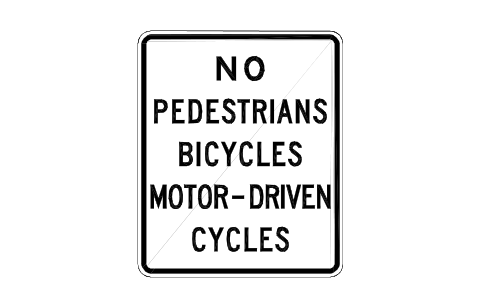

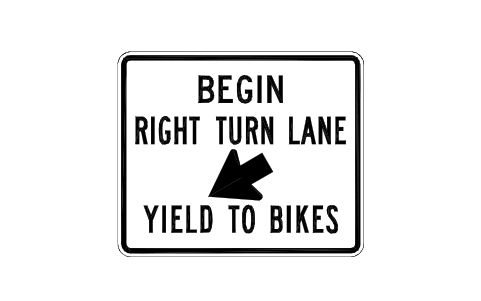

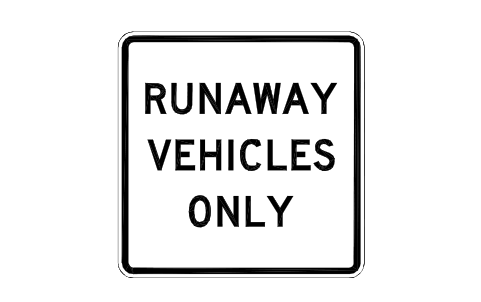

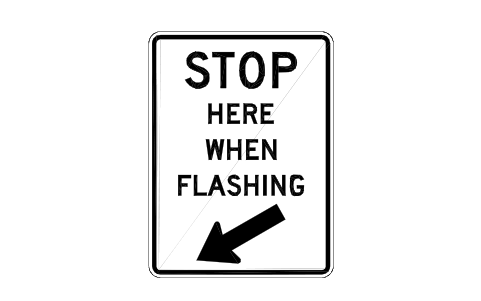

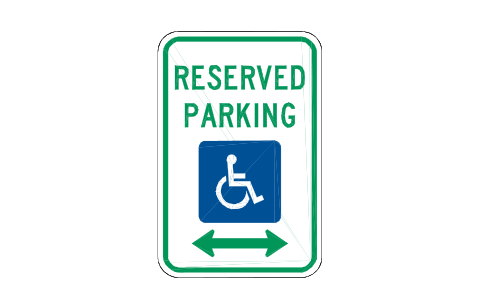

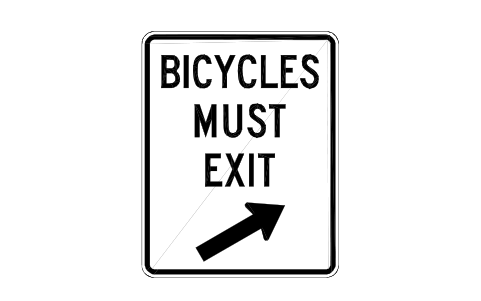

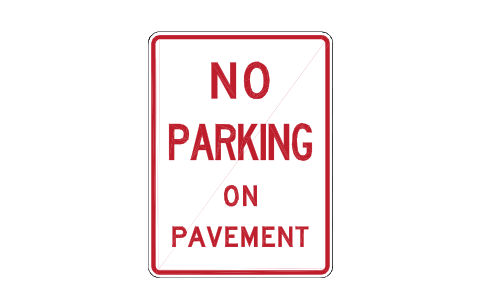

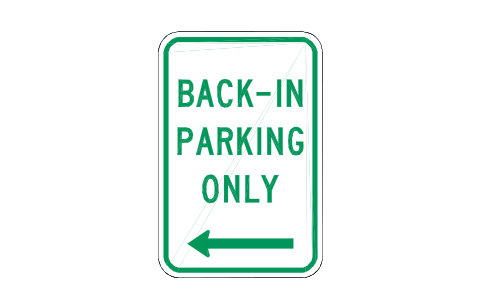

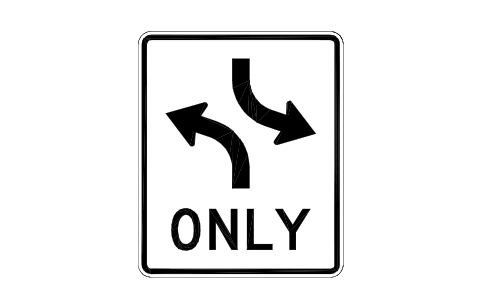

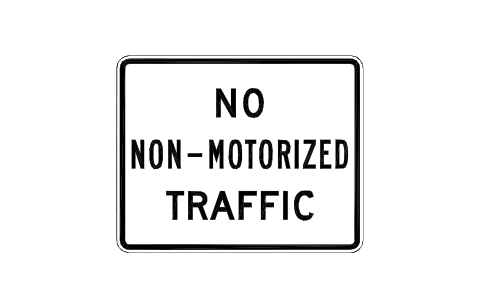

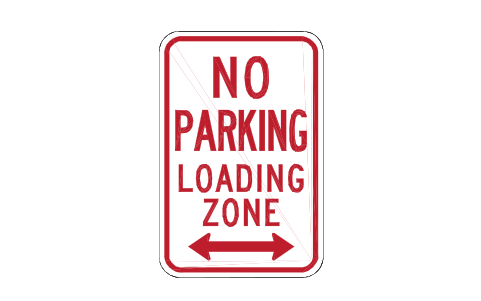

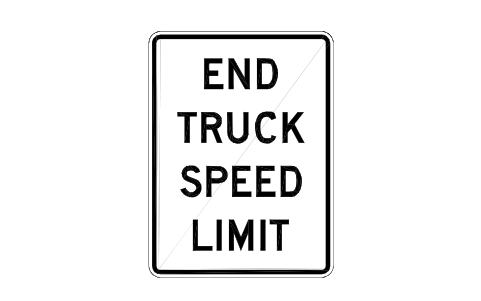

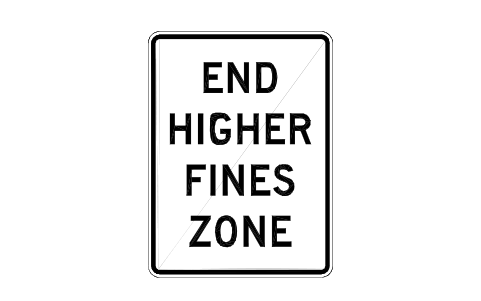

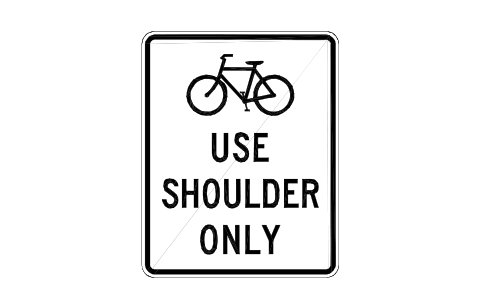

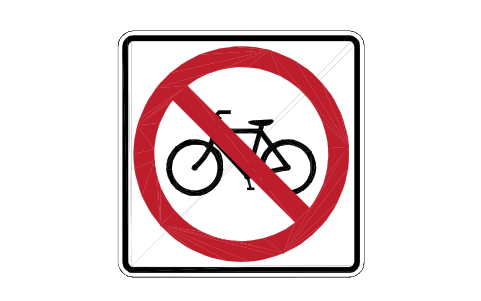

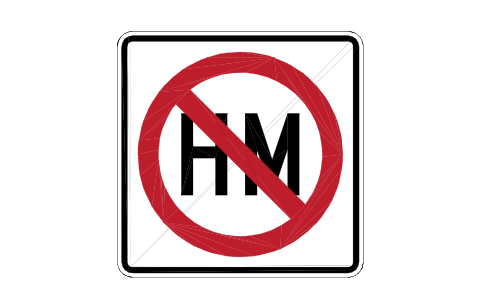

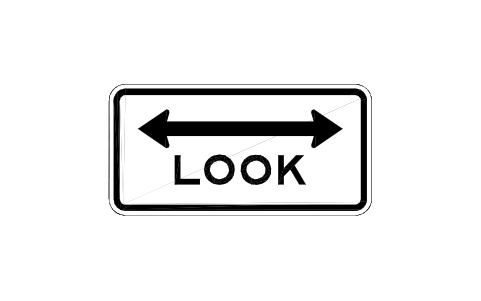

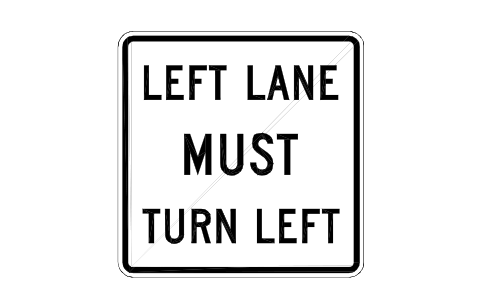

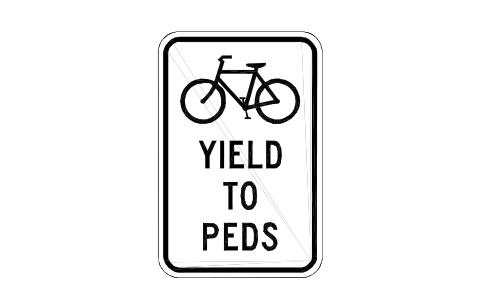

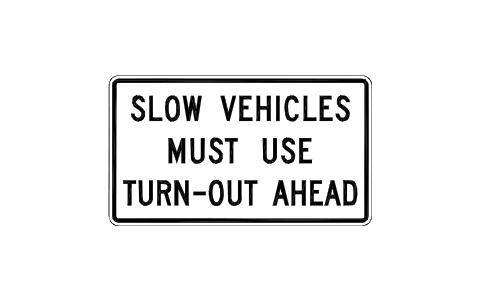

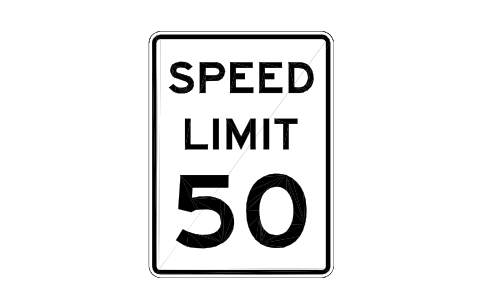

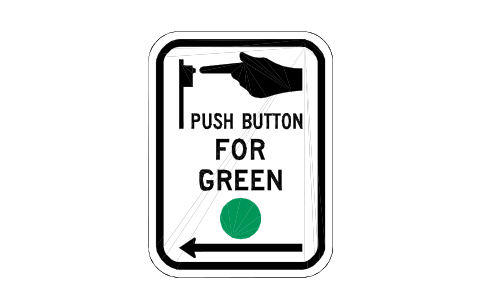

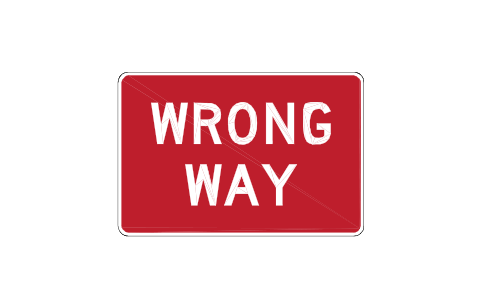

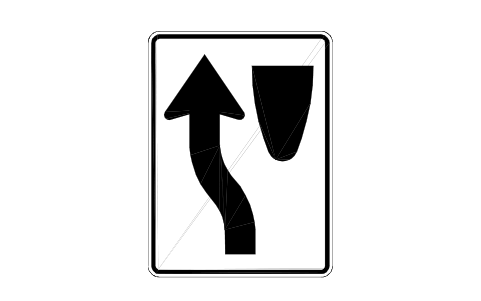

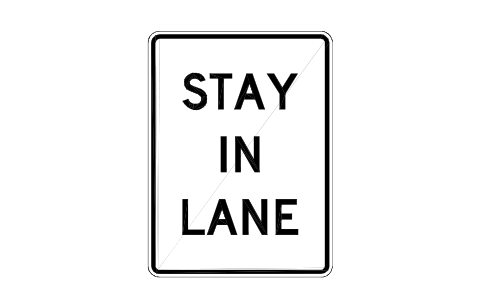

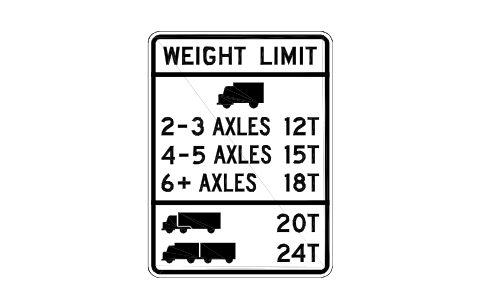

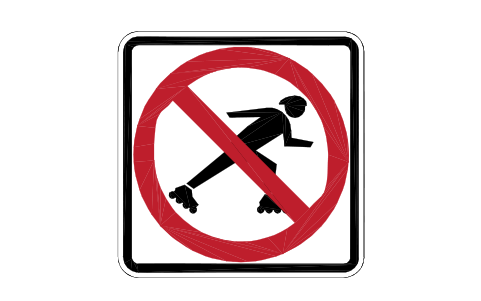

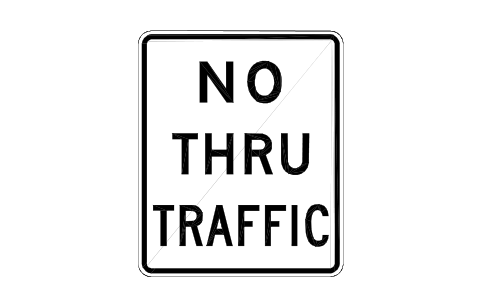

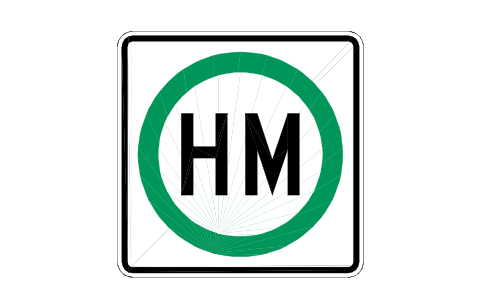

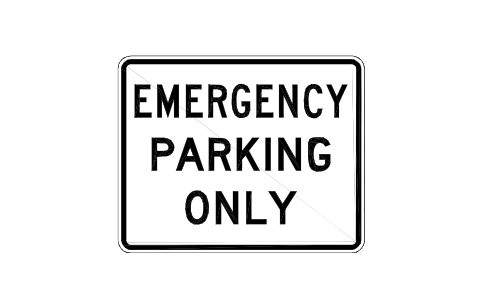

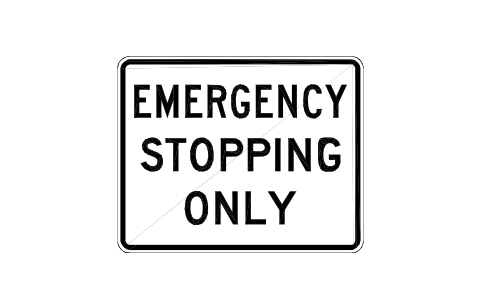

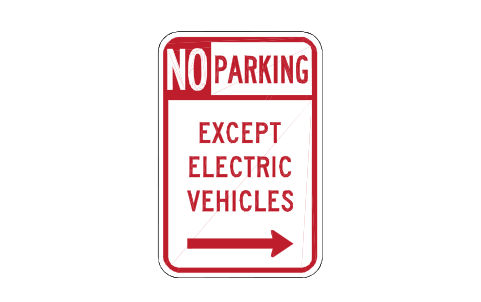

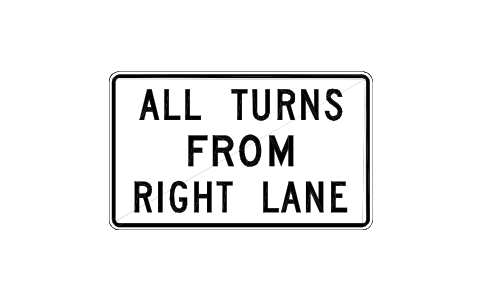

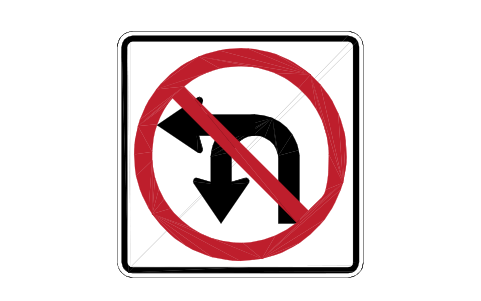

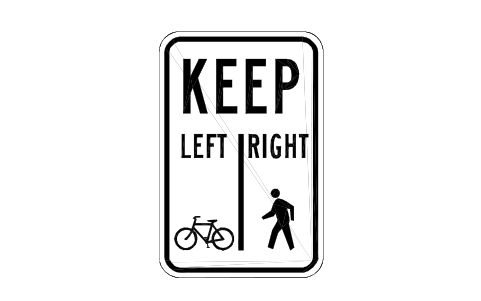

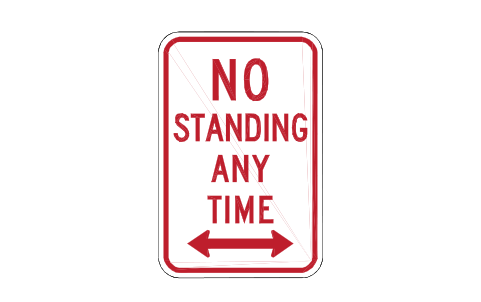

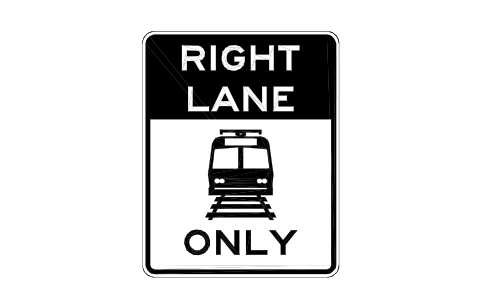

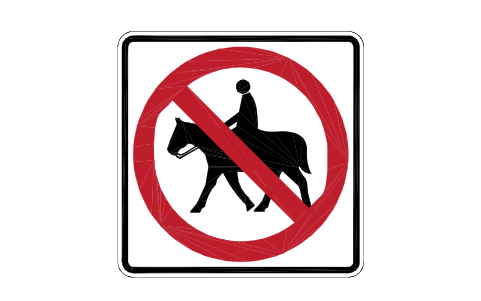

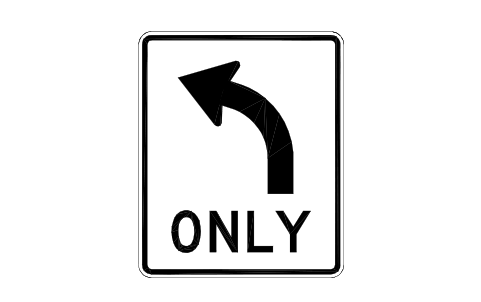

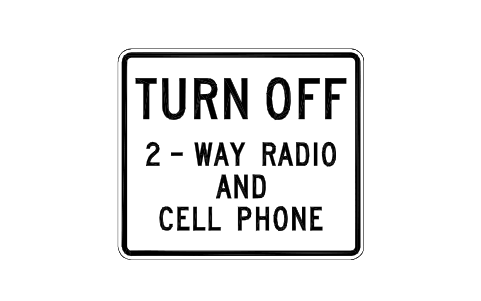

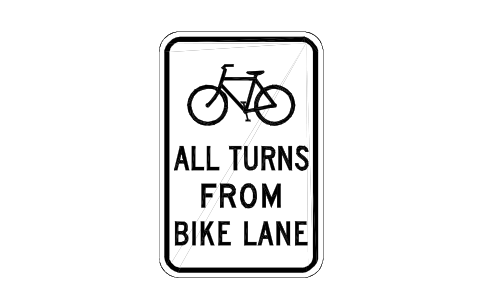

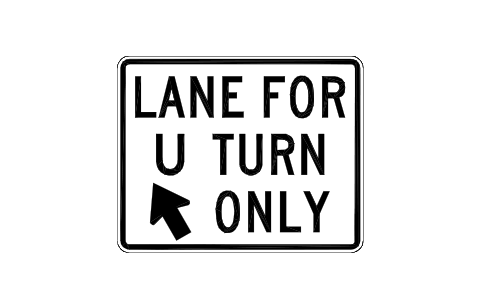

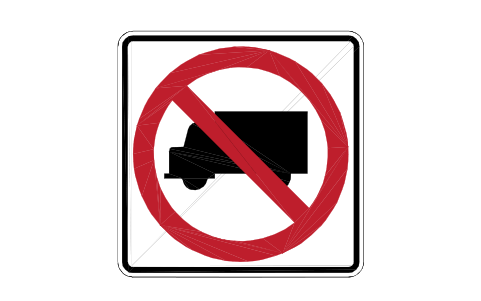

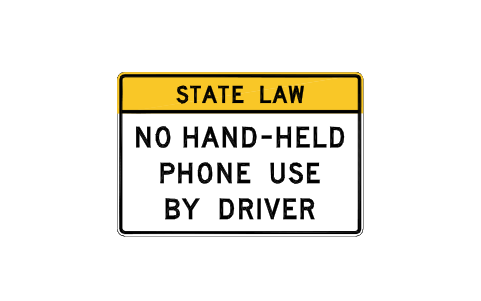

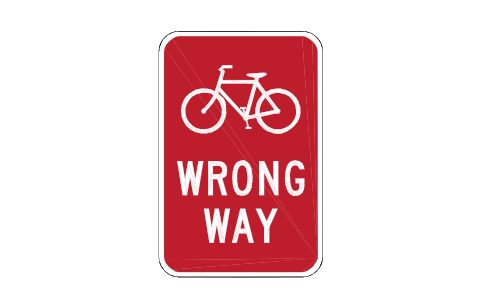

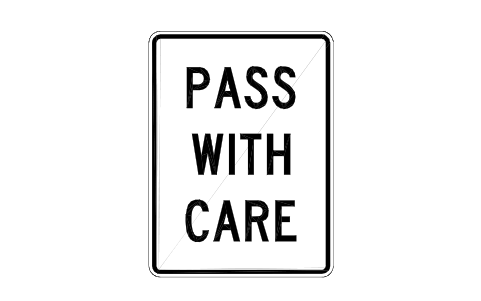

162 Zeichen in 11 Gruppen: 12 Stop und Vorfahrt, 7 Geschwindigkeit, 24 Fahrstreifen und Fahrtrichtung, 13 Fahrgebote und Ausweichstellen, 16 Zufahrtsbeschränkungen, 12 Einbahnstraße und Sperrung, 26 Halten und Parken, 20 Fußgänger und Rad, 9 signalbezogene, 18 Gewicht, Route und Bahn und 5 Fahrerregeln. Die Seite oben listet jedes Zeichen mit seiner Bezeichnung auf. Warn-, Schul- und Baustellenzeichen sind in der Bibliothek der US-Warnzeichen.

Sehen die Zeichen in meinem Bundesstaat genauso aus?

Die MUTCD-Schildentwürfe sind die nationale Grundlage, und die Bundesstaaten übernehmen sie mit eigenen Ergänzungen, daher unterscheiden sich einige Zeichen und Texte von Staat zu Staat. Die Zeichen dieser Bibliothek sind die nationalen Entwürfe. Nehmen Sie sie als Grundlage und ersetzen Sie den benötigten Text, oder verwenden Sie die Schildzeichnungen Ihrer Landesbehörde. Zeichen außerhalb Nordamerikas folgen anderen Systemen, siehe die Bibliothek der Verkehrszeichen des Wiener Übereinkommens.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Warum liegen die Zeichen auf Farblayern, und werden sie in Farbe geplottet?

Ein Verkehrszeichen sagt etwas durch seine Farbe, daher besteht jedes Zeichen aus Volltonflächen auf eigenen Layern. Mit einem Farbplotstil werden sie farbig geplottet. Bei einem monochromen Plotstil werden die Zeichen schwarzweiß; sie bleiben erkennbar, aber die Farbbedeutung geht verloren, nutzen Sie für Beschilderungspläne daher einen Farbstil.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
