Kostenlose AutoCAD-Passfedern, flache Form (DWG) nach ISO 2491: 5 x 3 bis 36 x 12, Formen A, B, C

Flache Passfedern und Nuten: 593 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

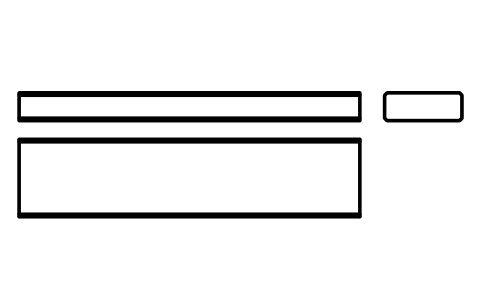

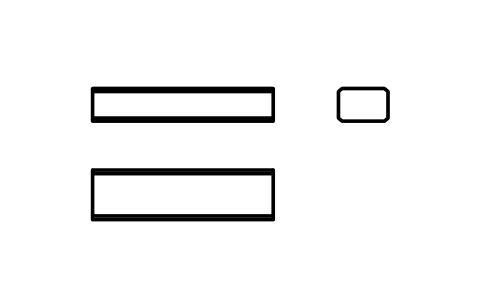

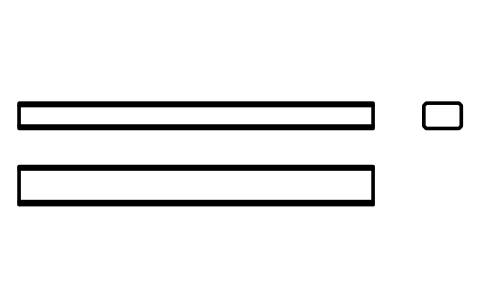

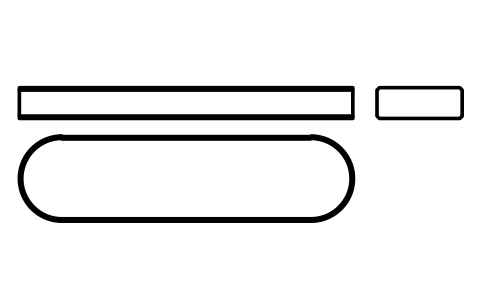

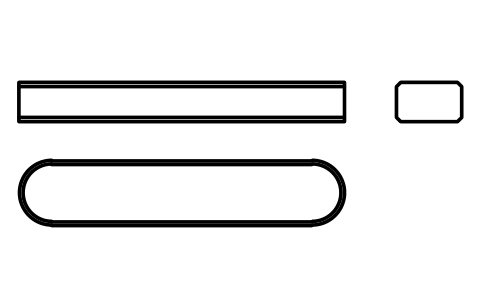

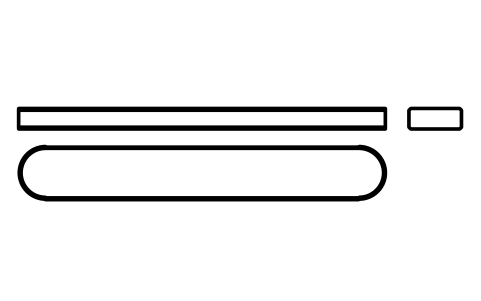

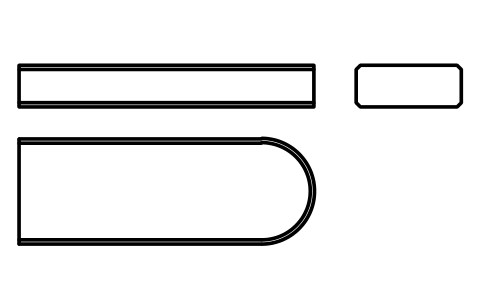

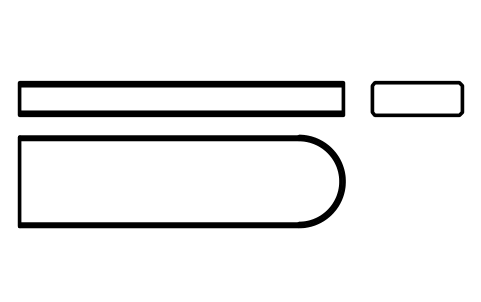

593 Blöcke in Originalgröße: die 14 Federquerschnitte der ISO 2491 von 5 x 3 bis 36 x 12 in Form A (beide Enden rund), Form B (beide Enden eckig) und Form C (ein Ende rund), jeder in allen Längen seines Bereichs zwischen 10 und 400 mm mit Seitenansicht, Draufsicht und Schnitt, dazu je Feder ein Nutenschnitt mit Welle, Feder und Nabennut.

Version 1.0 · aktualisiert am 30. Oktober 2026 · Sieh dir an, was neu ist

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Urheberrecht: CADXChange. Sie dürfen die Symbole in Ihren eigenen Zeichnungen und Projekten frei verwenden und anpassen, auch kommerziell; Quellenangabe und Link sind nur nötig, wenn Sie sie veröffentlichen. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht. Jedes ZIP enthält eine normale DWG-Datei im AutoCAD-2018-Format und eine README, ein Add-in ist nicht nötig. Bereitstellung ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)

Verwandte Symbolbibliotheken

Alle 593 Symbole

593 von 593 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Die unsichtbaren Attribute einer Feder sind DESIGNATION (zum Beispiel A 8 x 5 x 40), STANDARD, FORM, WIDTH_TOLERANCE (h9), THICKNESS_TOLERANCE (h11), CHAMFER, MATERIAL, FINISH, PART_NO, MANUFACTURER, QTY und REMARKS. Ein Nutenblock enthält SHAFT_DIAMETER, DEPTH_T1, DEPTH_T2, die Breitenpassungen WIDTH_FREE, WIDTH_NORMAL und WIDTH_CLOSE sowie RADIUS.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.

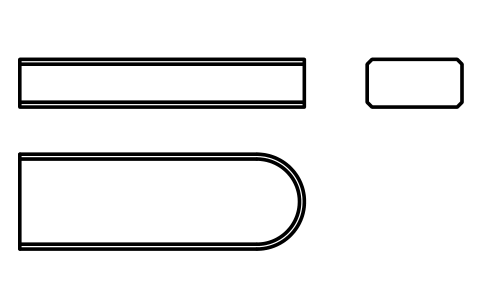

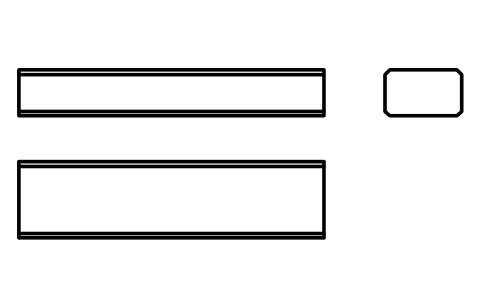

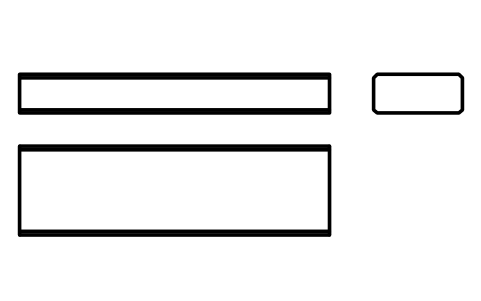

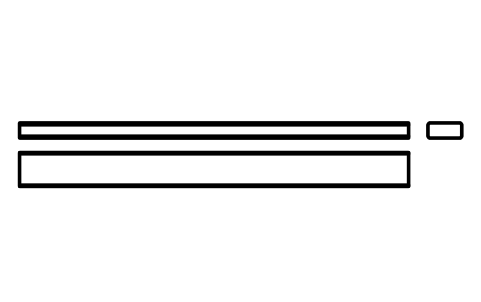

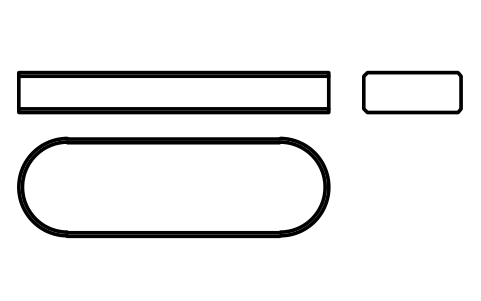

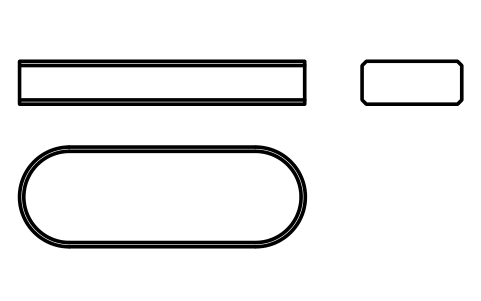

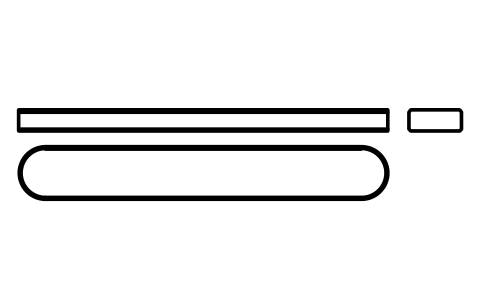

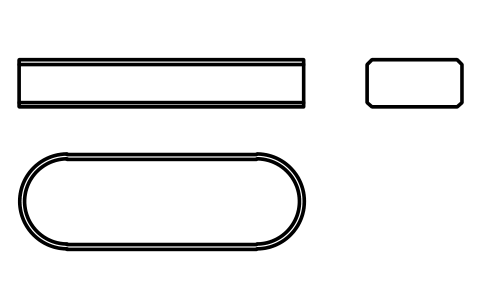

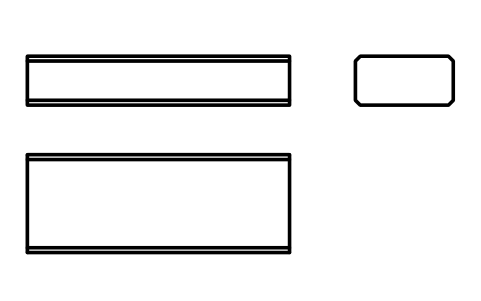

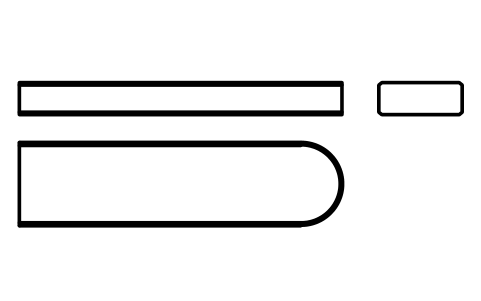

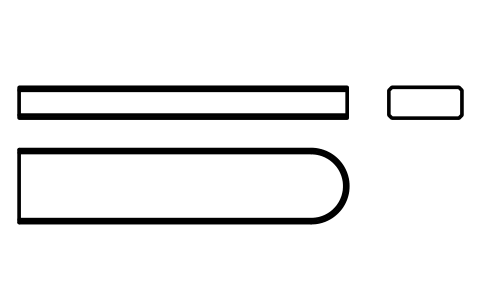

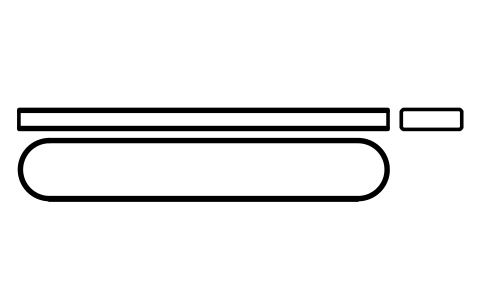

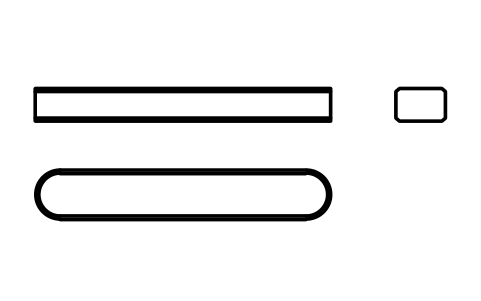

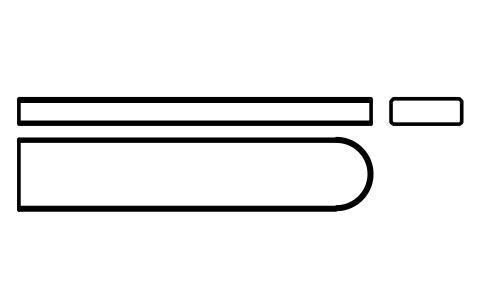

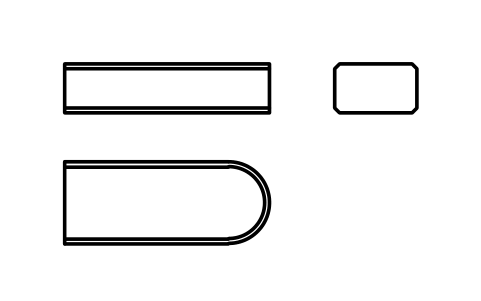

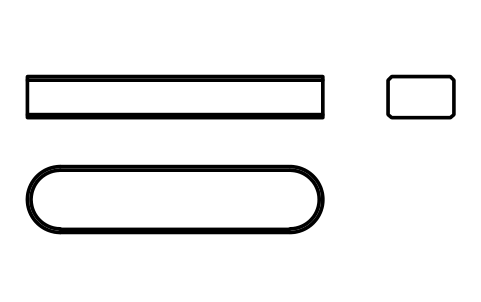

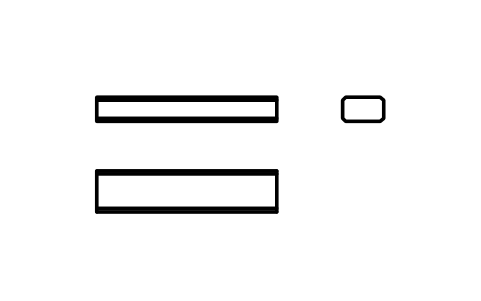

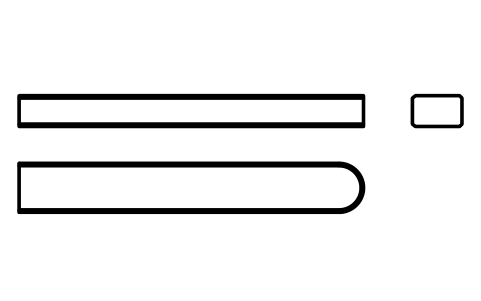

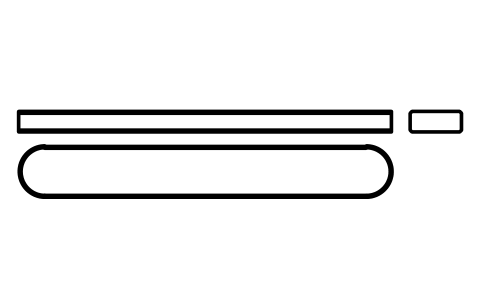

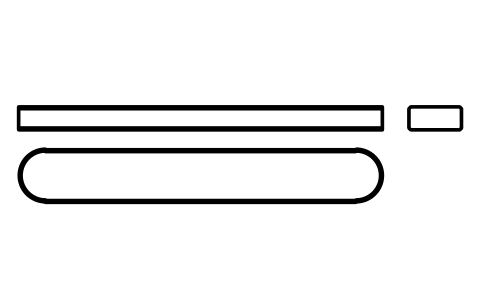

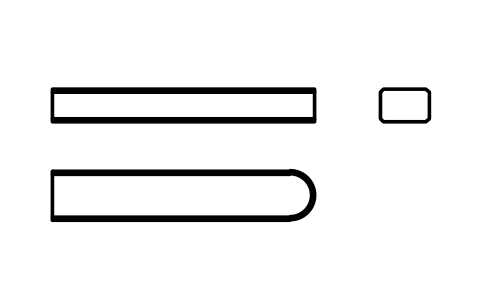

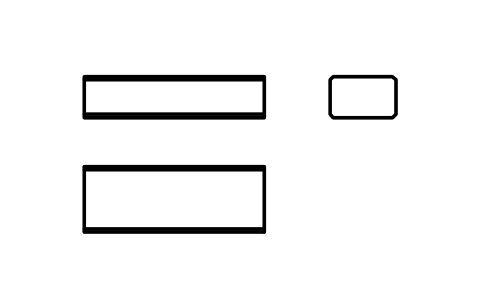

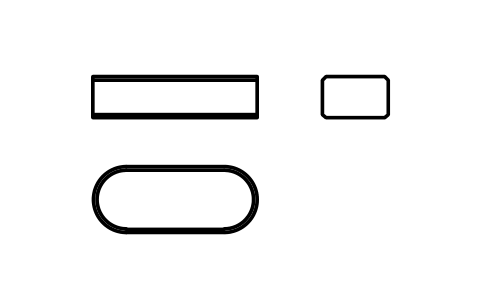

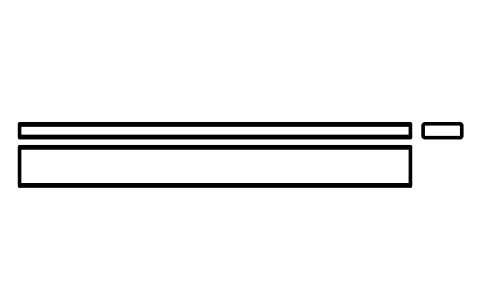

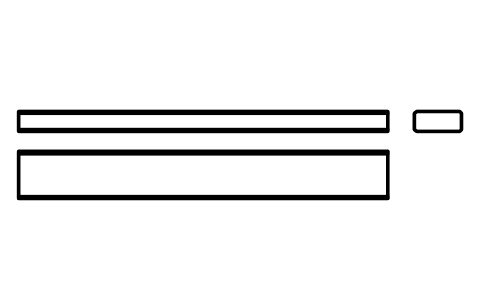

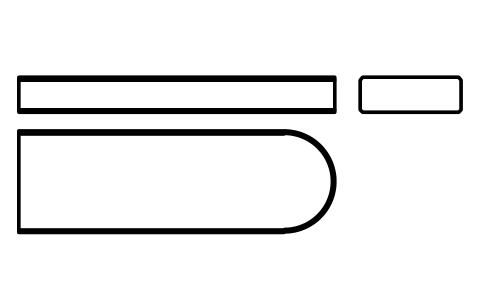

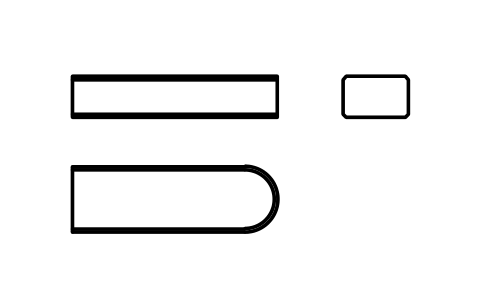

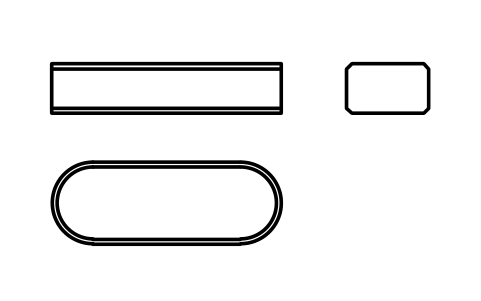

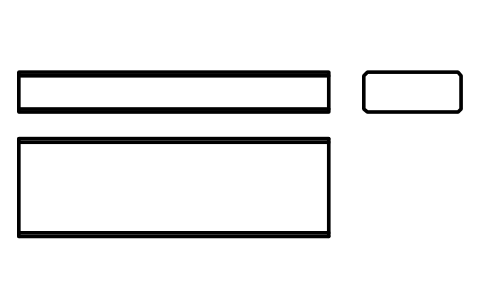

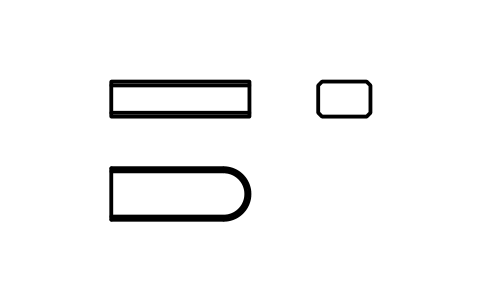

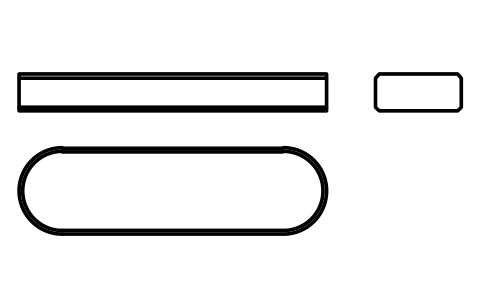

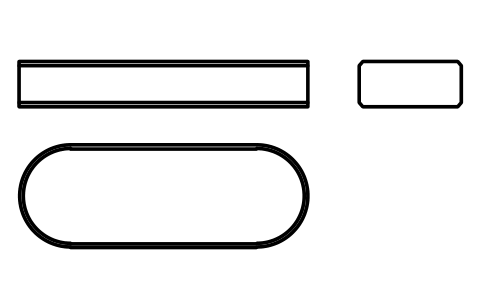

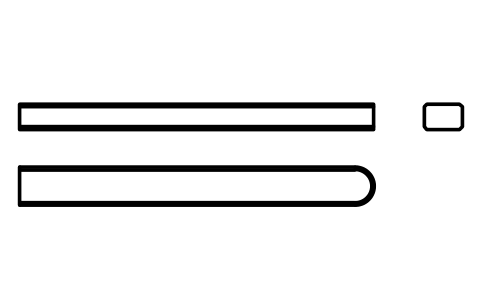

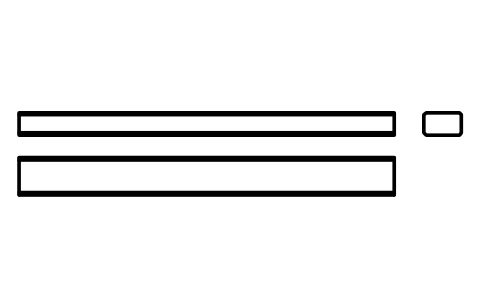

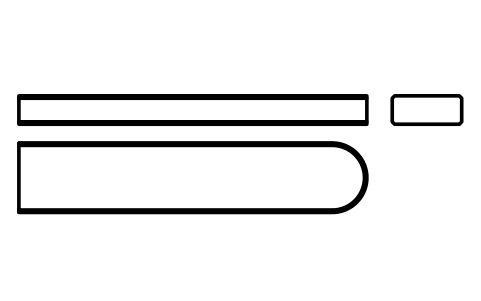

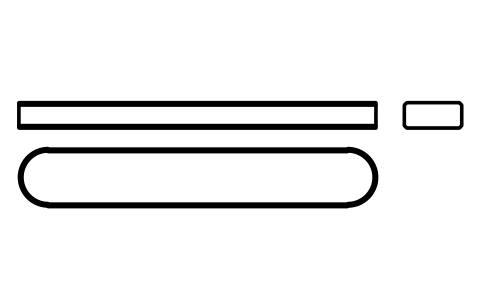

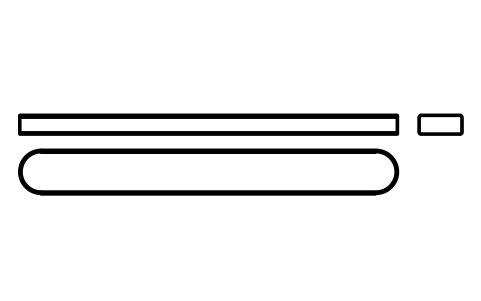

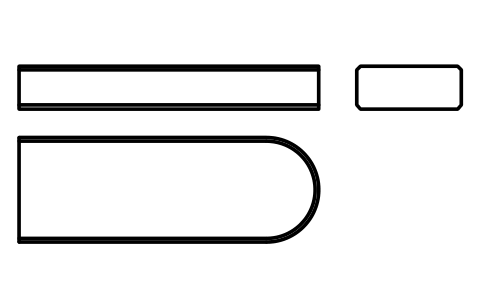

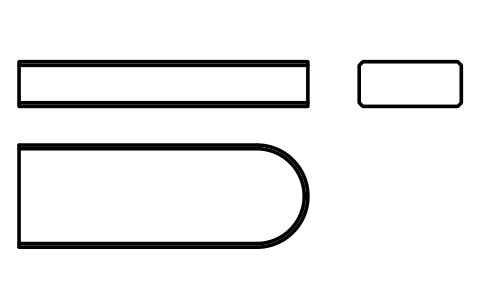

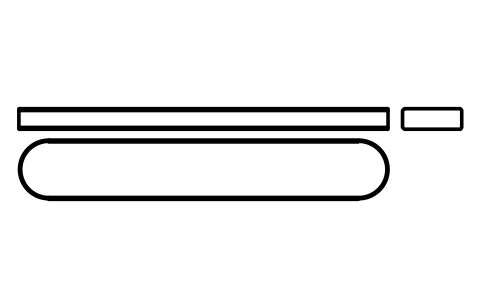

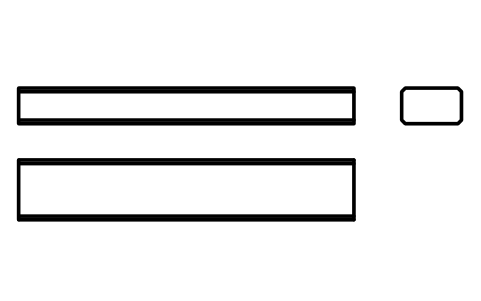

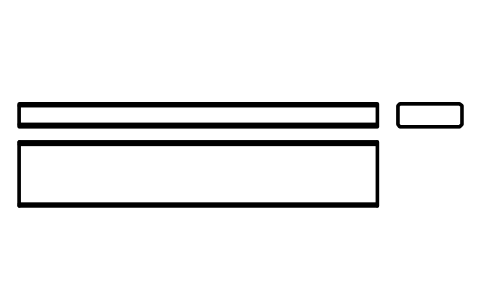

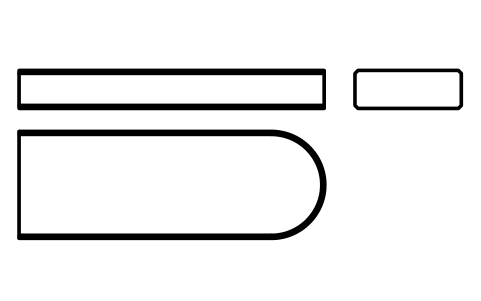

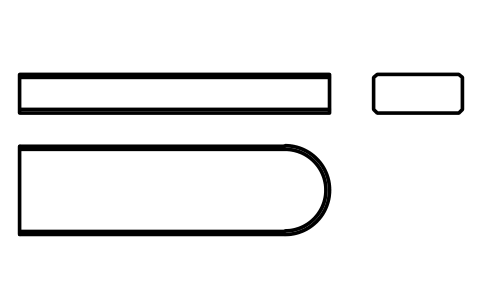

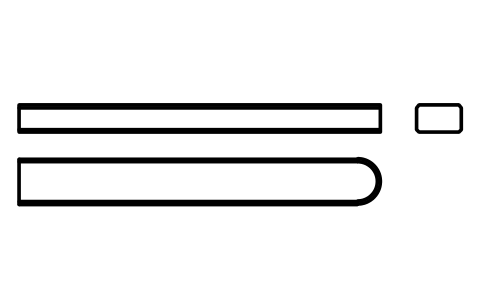

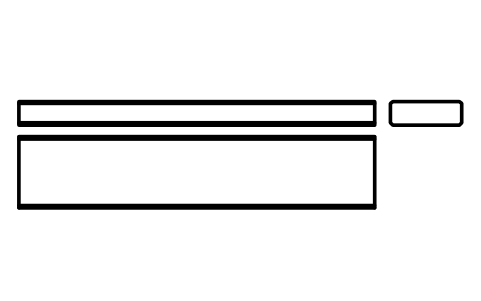

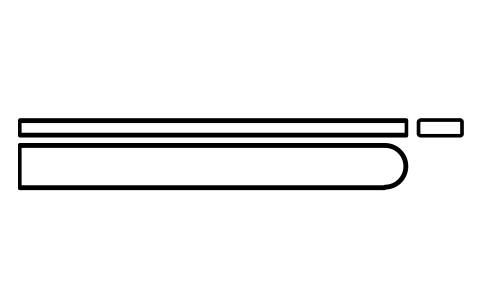

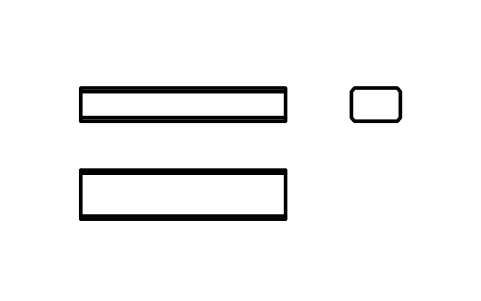

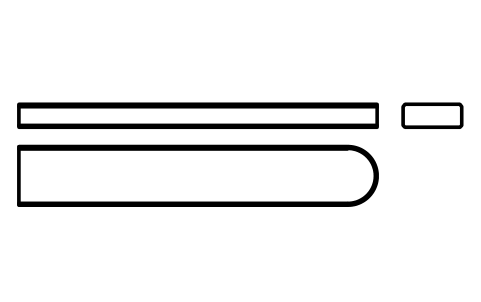

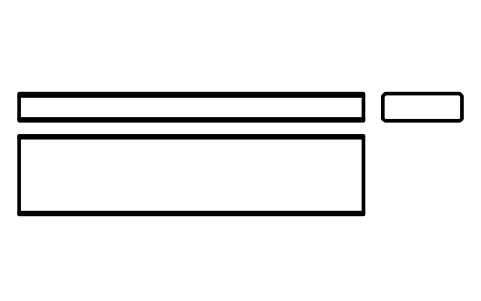

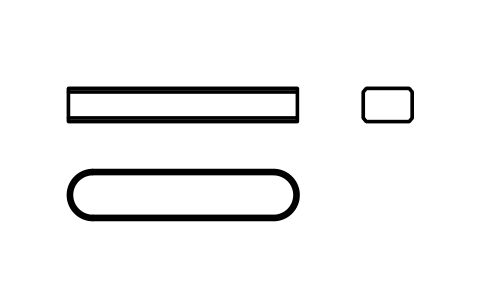

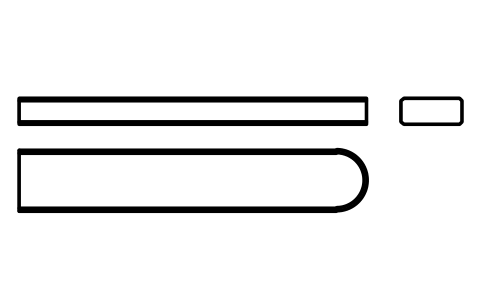

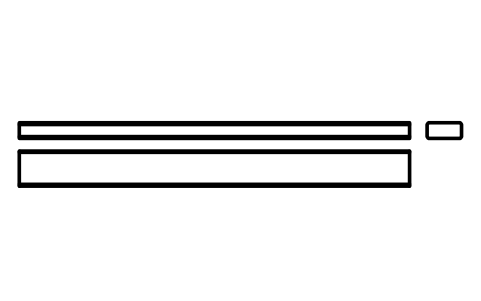

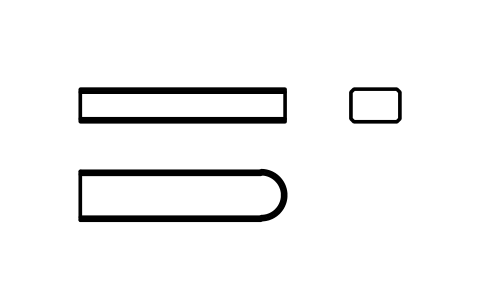

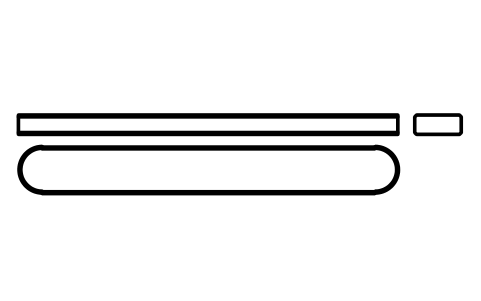

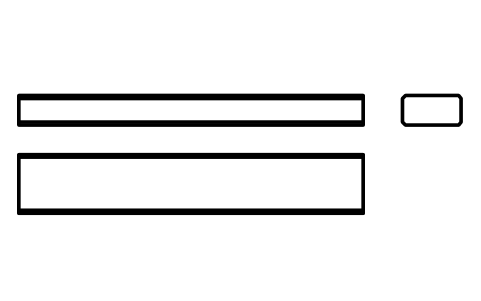

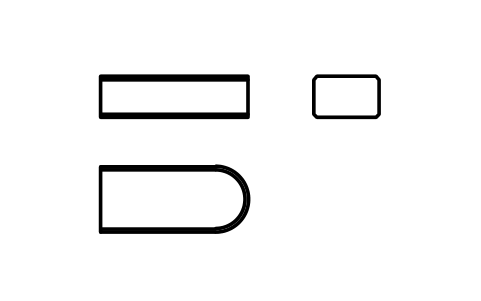

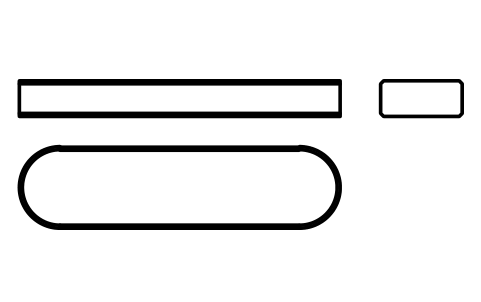

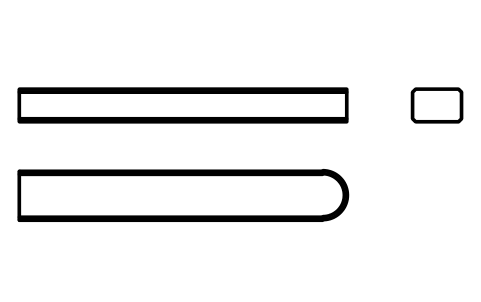

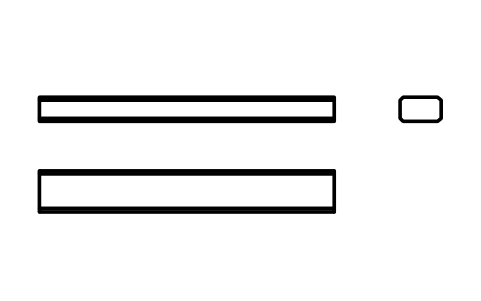

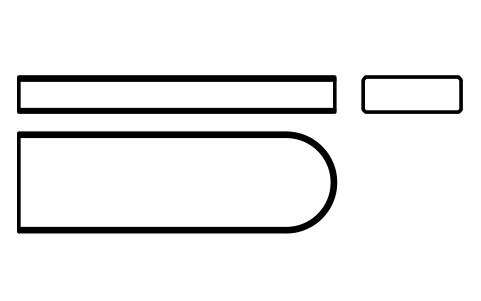

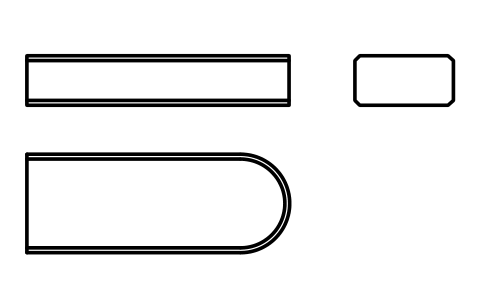

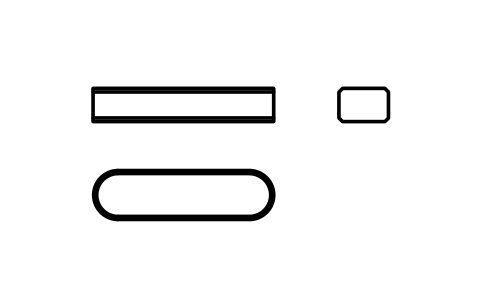

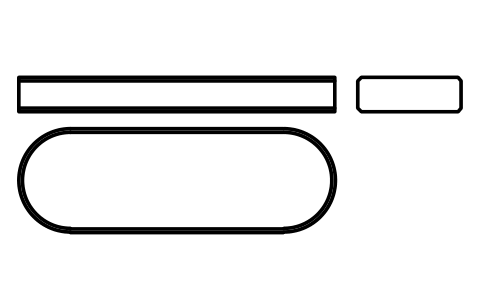

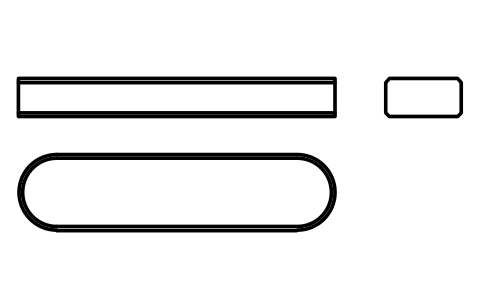

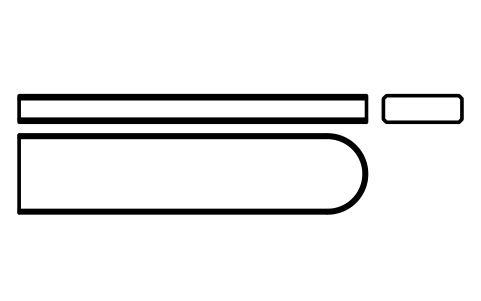

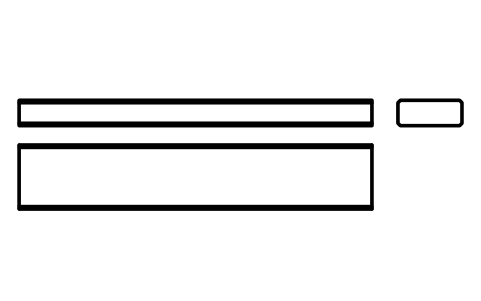

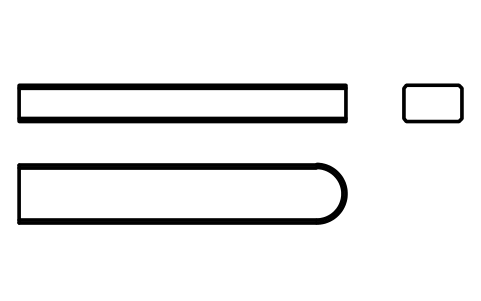

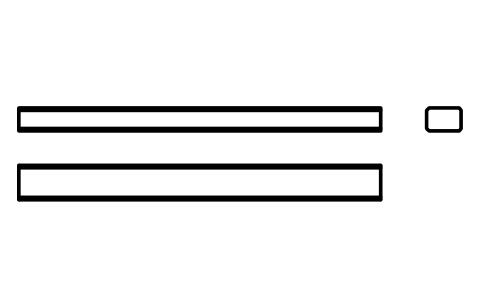

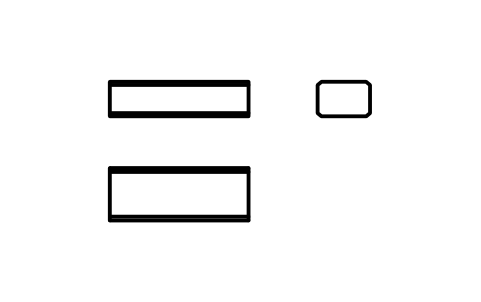

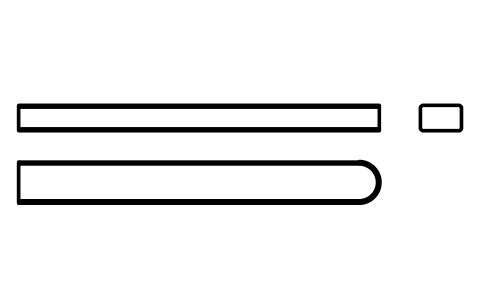

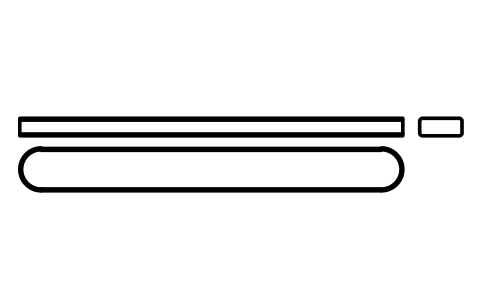

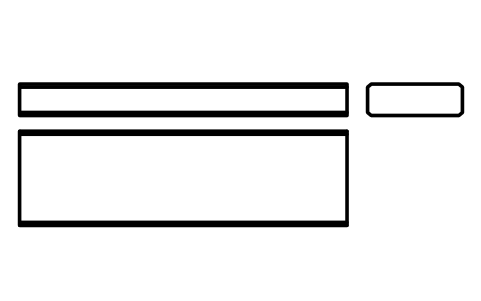

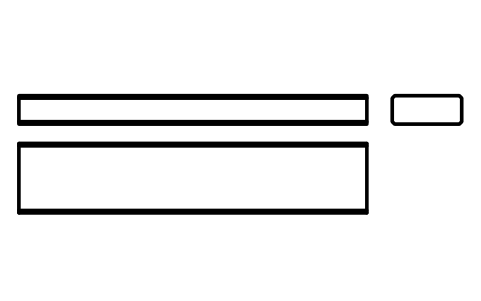

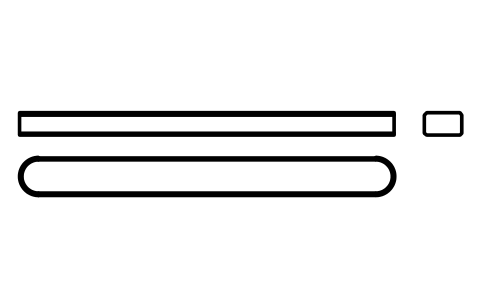

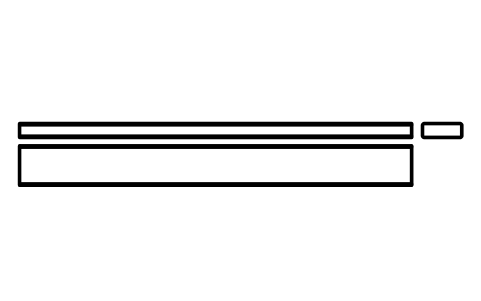

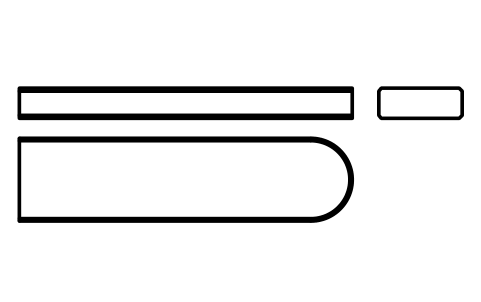

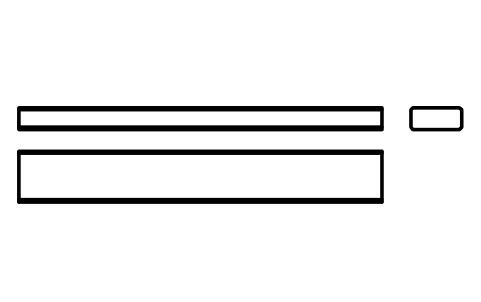

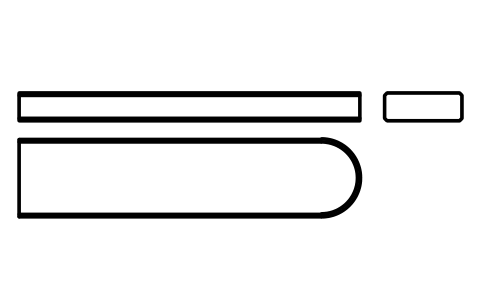

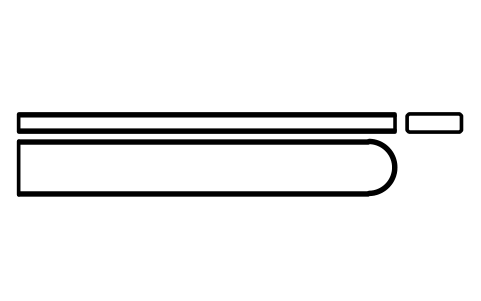

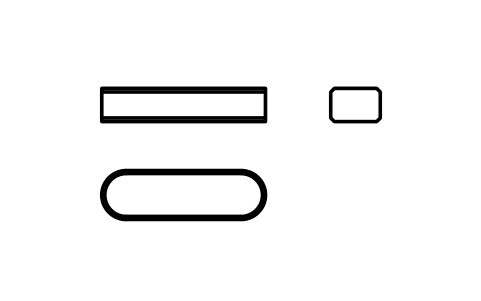

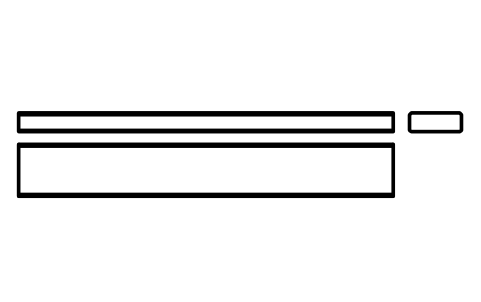

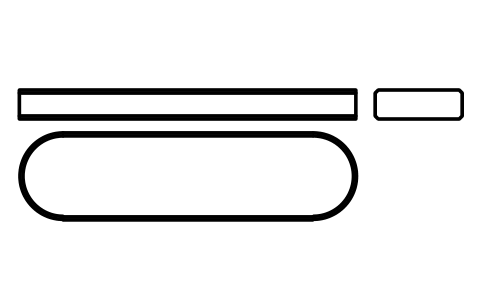

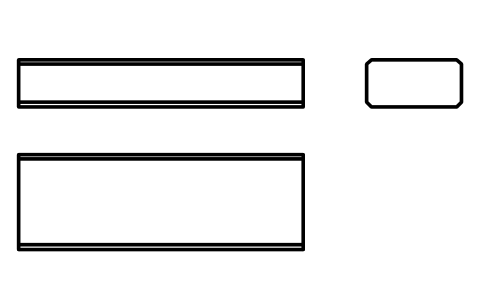

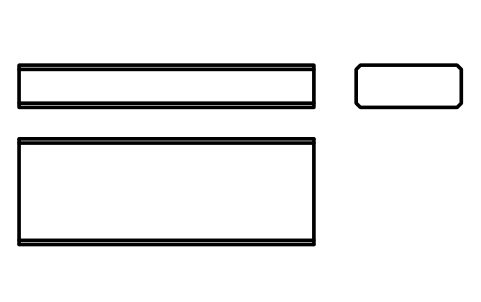

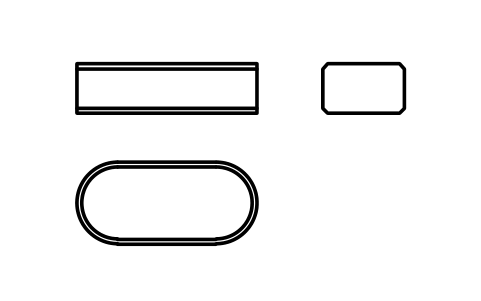

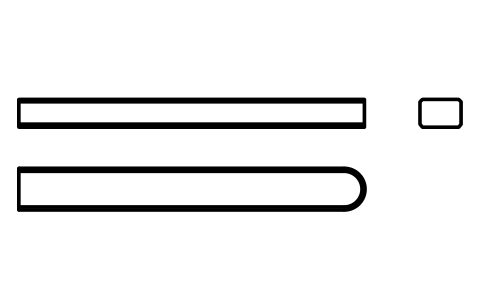

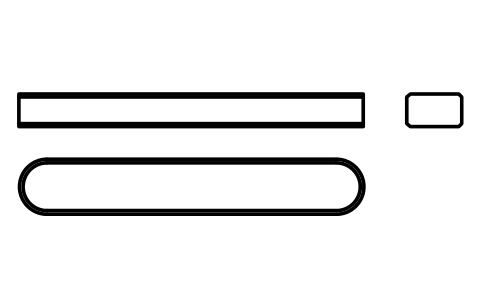

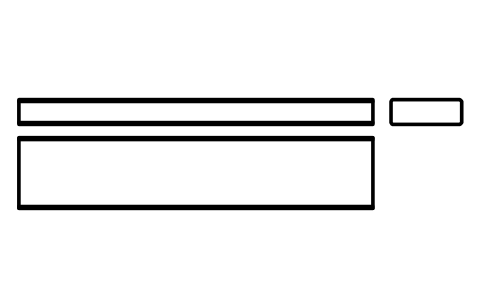

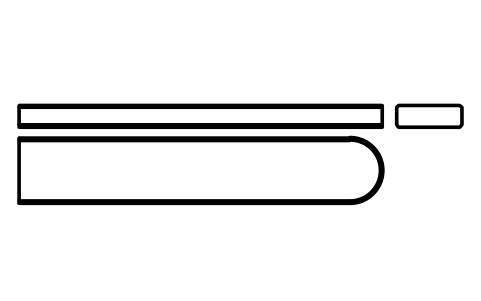

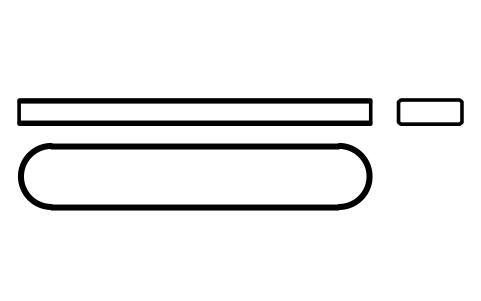

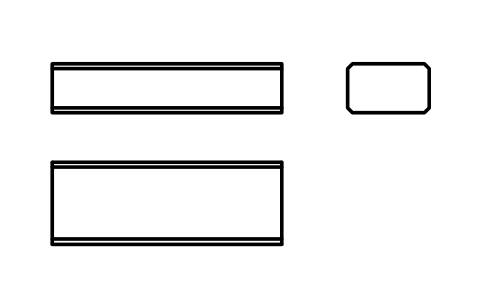

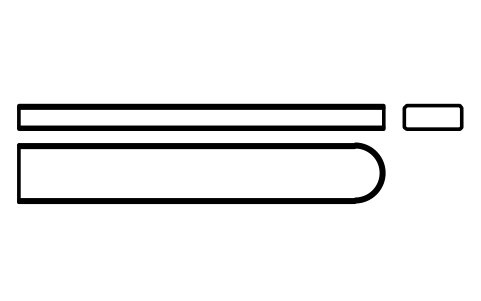

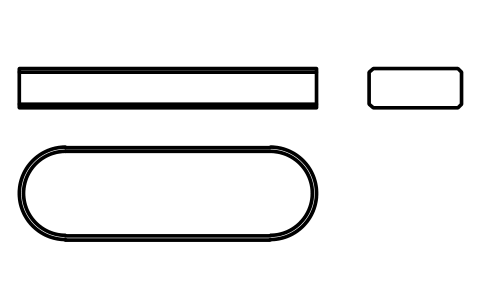

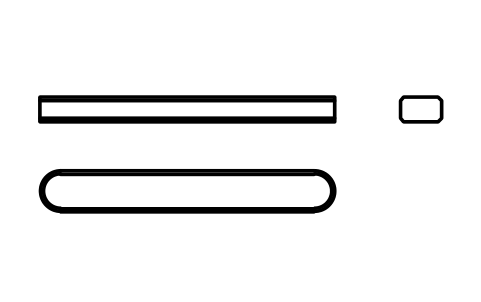

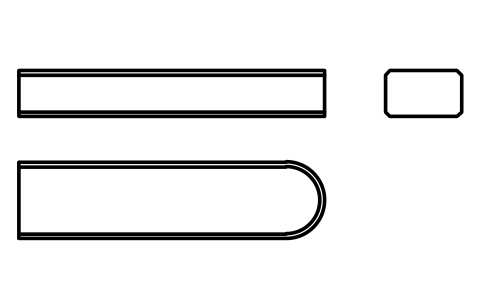

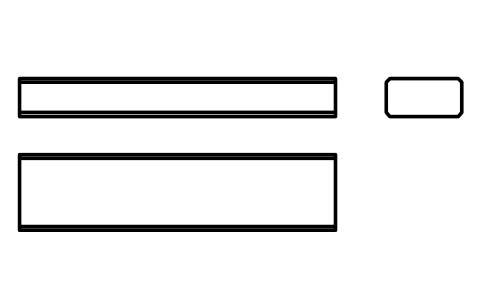

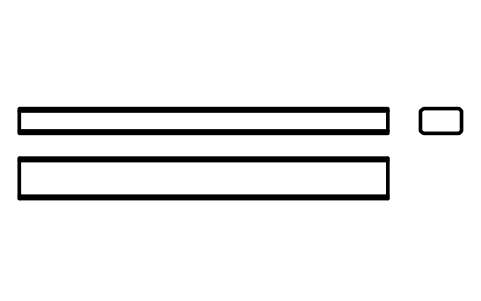

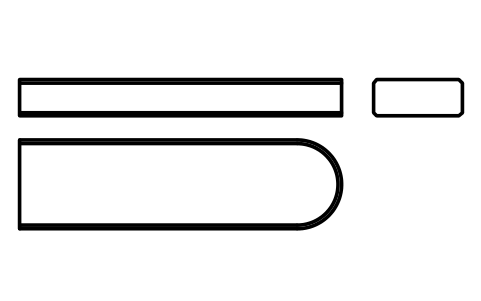

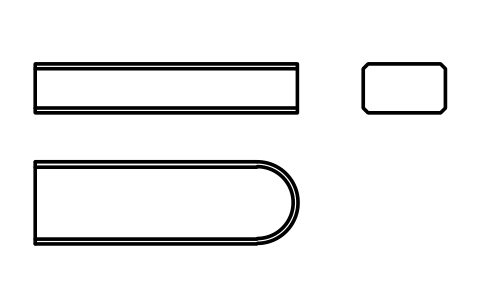

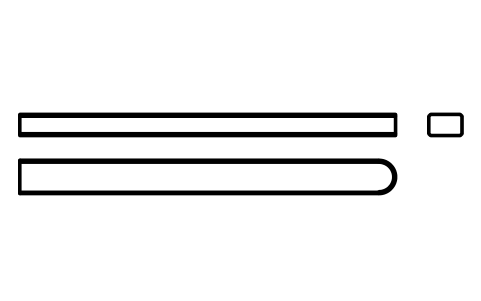

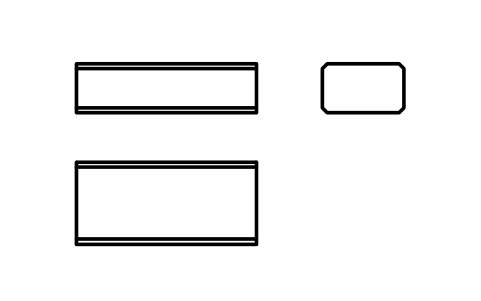

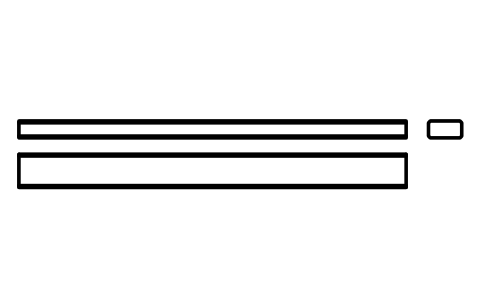

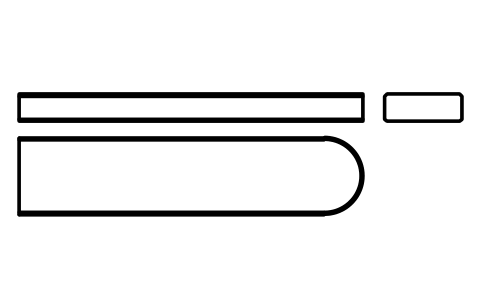

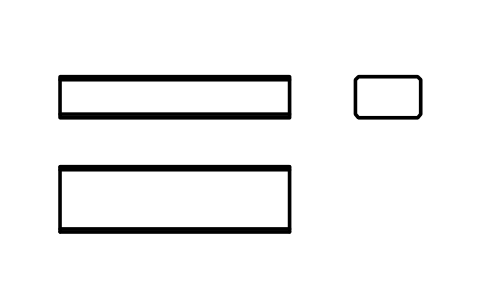

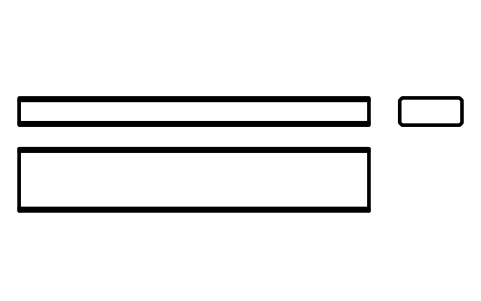

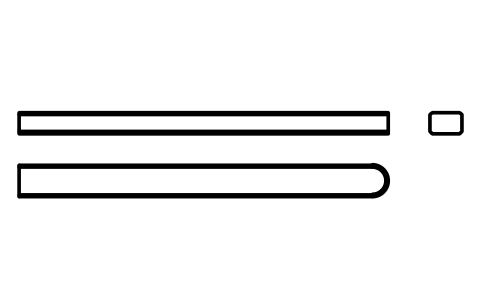

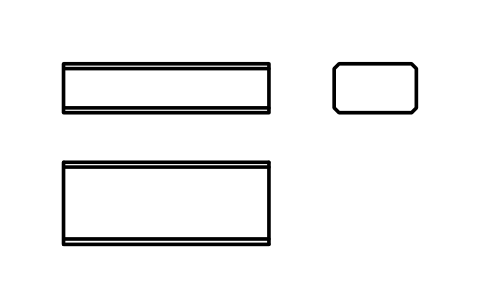

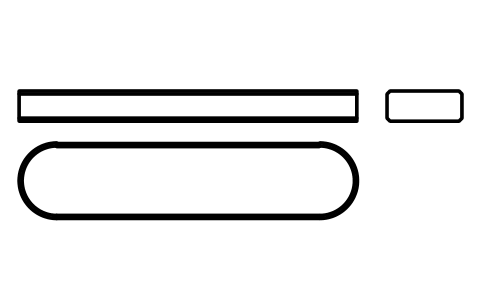

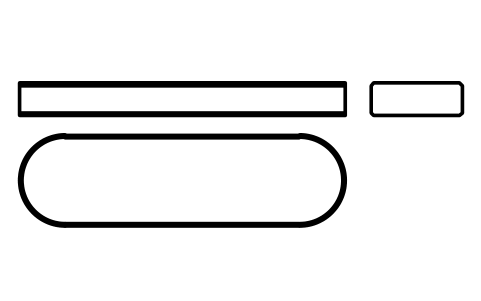

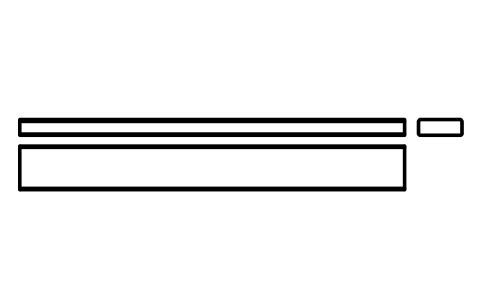

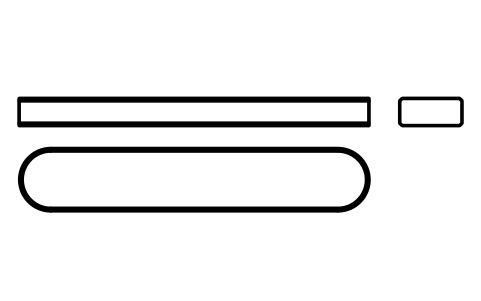

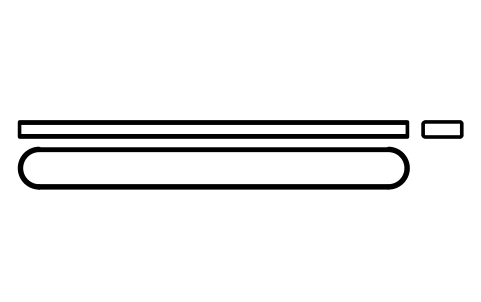

  2. Die Blöcke sind in Originalgröße in Millimetern gezeichnet, 1 Zeichnungseinheit = 1 mm. Eine Feder zeigt die Seitenansicht mit den Fasenlinien, darunter die Draufsicht und rechts den Schnitt. Fügen Sie sie im Maßstab 1:1 ein; der Einfügepunkt ist die linke untere Ecke der Seitenansicht.

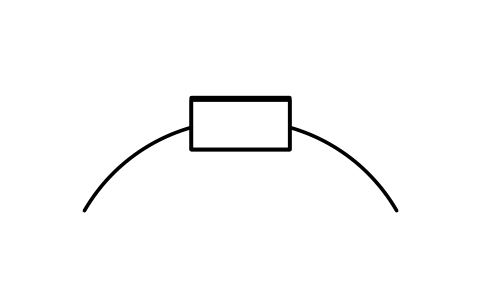

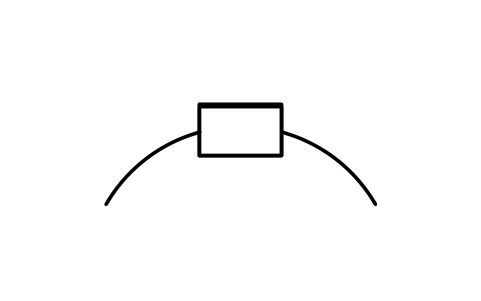

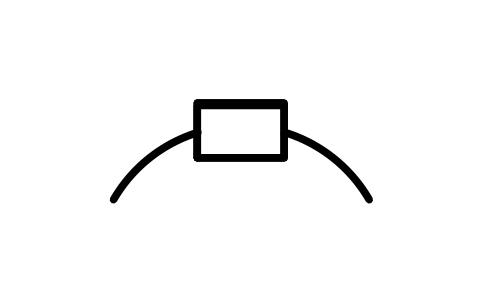

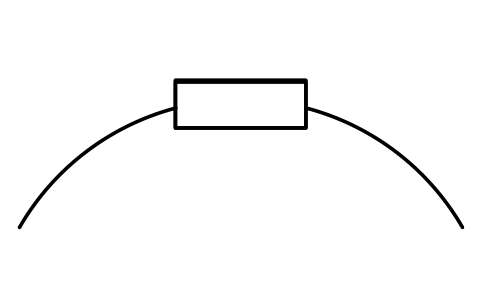

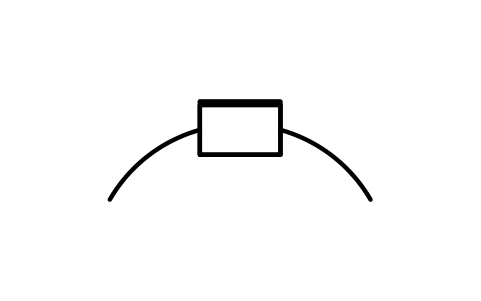

  3. Ein Nutenblock ist der Schnitt durch Welle, Feder und Nabennut, gezeichnet an der Wellenachse für den größten Wellendurchmesser seiner Tabellenzeile; vom Kreis ist nur der Teil um die Nut gezeichnet. Der Bereich des Wellendurchmessers und die Tiefen t1 und t2 stehen in den Attributen.
  4. Die Gruppen sind die 14 Federquerschnitte (die drei Formen in allen Längen) und die Nuten in Welle und Nabe. Die Längen folgen der Norm: 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280, 320, 360 und 400 mm, jeweils im Bereich, den die Norm für den Querschnitt angibt.

Zur Norm

ISO 2491 legt flache Passfedern und die zugehörigen Nuten in Welle und Nabe für zylindrische Wellenenden fest, für Sonderfälle wie die Verbindung in dünnen Wänden; für den Normalfall verweist die Norm auf die normalen Passfedern. Sie nennt die Federquerschnitte b x h für Wellendurchmesser von 12 bis 150 mm, die Breitentoleranz h9 und die Dickentoleranz h11, die Fase, den Längenbereich je Querschnitt, die drei Formen A, B und C, Stahl mit mindestens 590 N/mm2 Zugfestigkeit sowie die Nutbreiten für lose, normale und feste Passung, die Tiefen t1 und t2 und den Radius.

Die Blöcke sind eigene Zeichnungen nach den Tabellen der Norm, keine Kopien, und die Bibliothek ist nicht zertifiziert. Die Fase ist mit ihrem Größtwert gezeichnet, die Nutwände verwenden die Nennbreite der Feder.

Was sich in den Versionen geändert hat

Version 1.0 · 30. Oktober 2026

Neue Symbole (593)

Flache Passfeder Form A 5 x 3 x 10 · Flache Passfeder Form A 5 x 3 x 12 · Flache Passfeder Form A 5 x 3 x 14 · Flache Passfeder Form A 5 x 3 x 16 · Flache Passfeder Form A 5 x 3 x 18 · Flache Passfeder Form A 5 x 3 x 20 · Flache Passfeder Form A 5 x 3 x 22 · Flache Passfeder Form A 5 x 3 x 25 · Flache Passfeder Form A 5 x 3 x 28 · Flache Passfeder Form A 5 x 3 x 32 · Flache Passfeder Form A 5 x 3 x 36 · Flache Passfeder Form A 5 x 3 x 40 · Flache Passfeder Form A 5 x 3 x 45 · Flache Passfeder Form A 5 x 3 x 50 · Flache Passfeder Form A 5 x 3 x 56 · Flache Passfeder Form B 5 x 3 x 10 · Flache Passfeder Form B 5 x 3 x 12 · Flache Passfeder Form B 5 x 3 x 14 · Flache Passfeder Form B 5 x 3 x 16 · Flache Passfeder Form B 5 x 3 x 18 · Flache Passfeder Form B 5 x 3 x 20 · Flache Passfeder Form B 5 x 3 x 22 · Flache Passfeder Form B 5 x 3 x 25 · Flache Passfeder Form B 5 x 3 x 28 · Flache Passfeder Form B 5 x 3 x 32 · Flache Passfeder Form B 5 x 3 x 36 · Flache Passfeder Form B 5 x 3 x 40 · Flache Passfeder Form B 5 x 3 x 45 · Flache Passfeder Form B 5 x 3 x 50 · Flache Passfeder Form B 5 x 3 x 56 · Flache Passfeder Form C 5 x 3 x 10 · Flache Passfeder Form C 5 x 3 x 12 · Flache Passfeder Form C 5 x 3 x 14 · Flache Passfeder Form C 5 x 3 x 16 · Flache Passfeder Form C 5 x 3 x 18 · Flache Passfeder Form C 5 x 3 x 20 · Flache Passfeder Form C 5 x 3 x 22 · Flache Passfeder Form C 5 x 3 x 25 · Flache Passfeder Form C 5 x 3 x 28 · Flache Passfeder Form C 5 x 3 x 32 · 553 weitere

Häufige Fragen

Welche Feder gehört zu welchem Wellendurchmesser?
Die Tabelle der Norm ordnet sie zu: Wellen über 12 bis 17 mm erhalten eine Feder 5 x 3, über 17 bis 22 mm eine 6 x 4, über 22 bis 30 mm eine 8 x 5 und so weiter bis über 130 bis 150 mm mit einer Feder 36 x 12. Das Attribut SHAFT_DIAMETER jedes Nutenblocks nennt den Bereich.
Was bedeuten die Formen A, B und C?

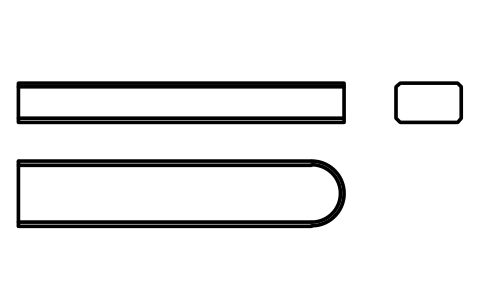

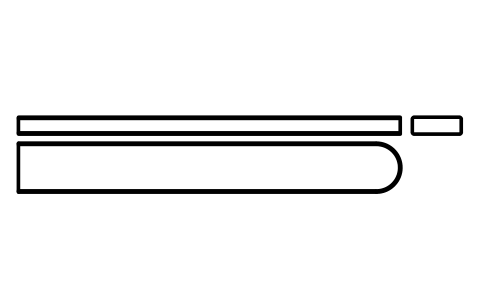

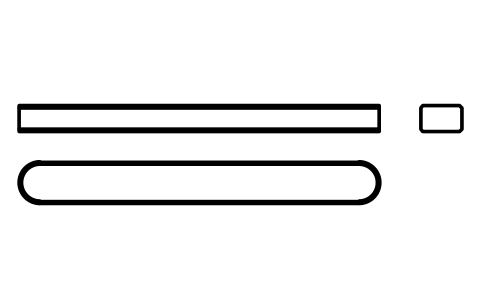

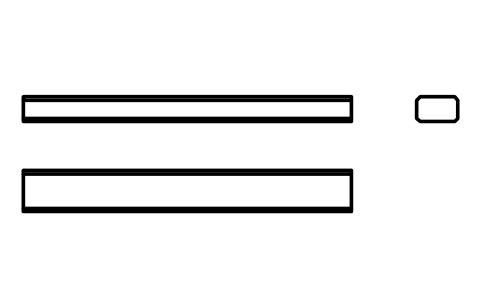

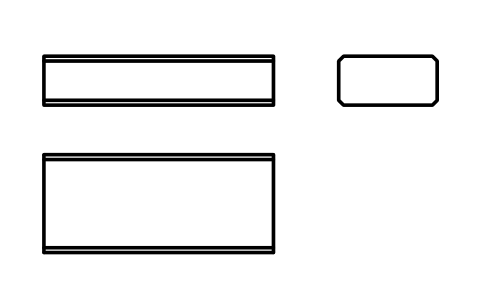

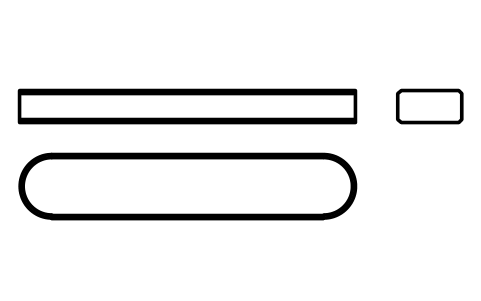

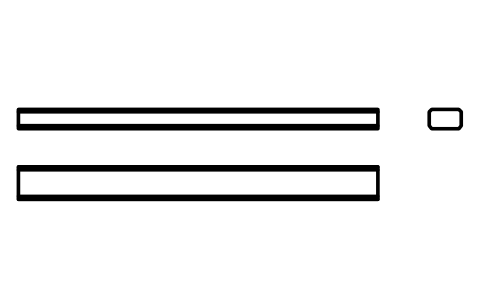

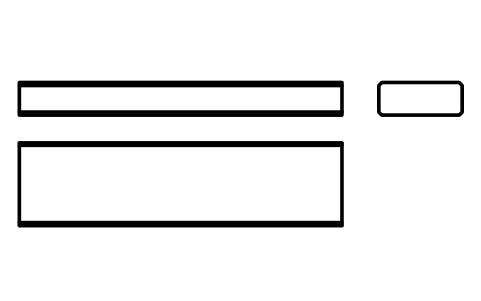

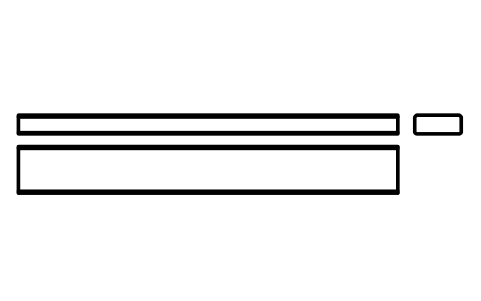

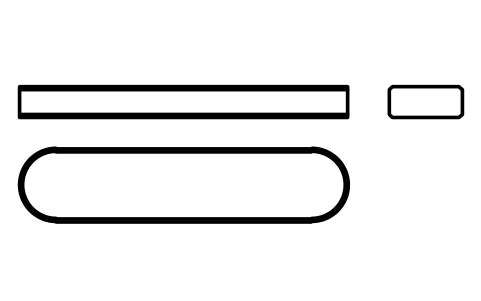

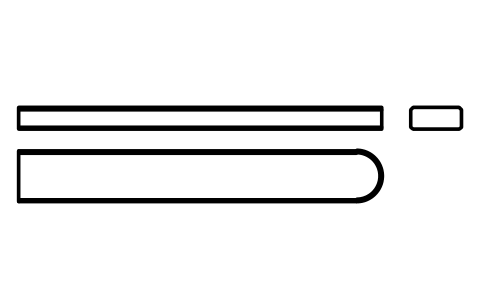

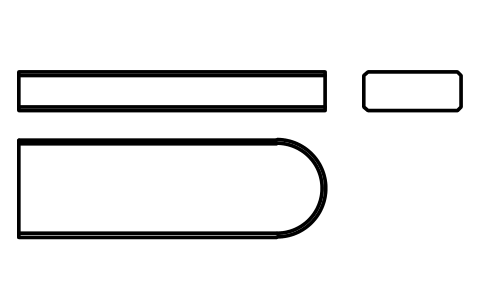

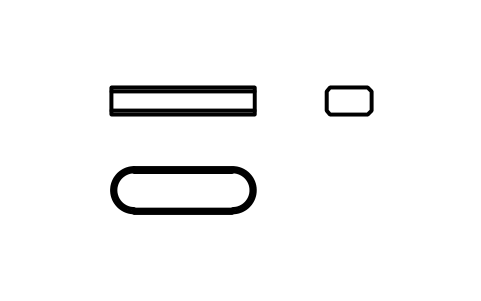

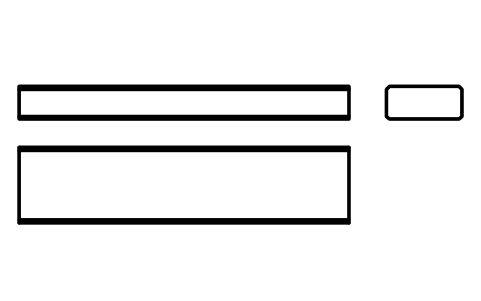

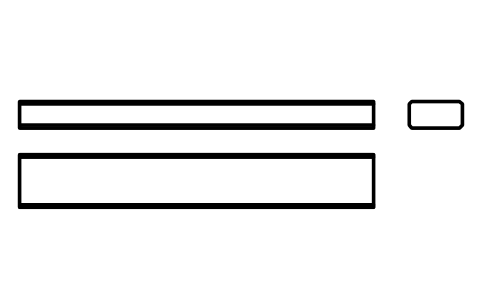

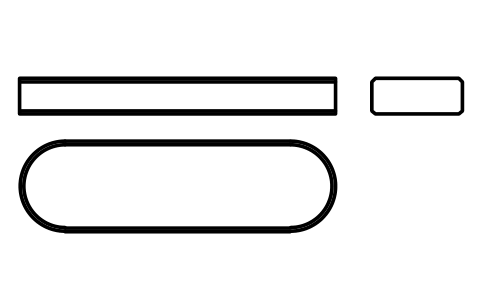

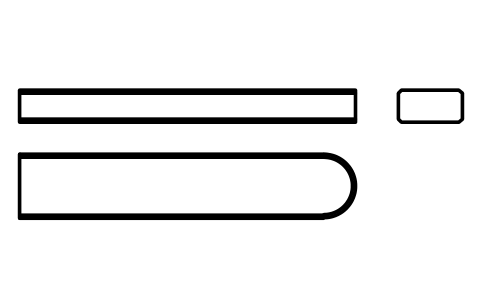

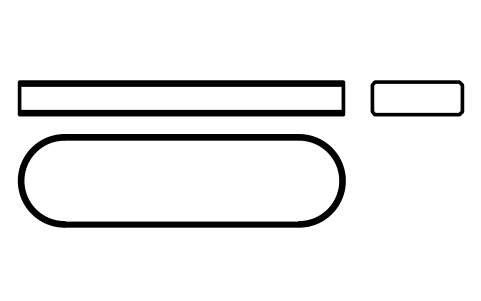

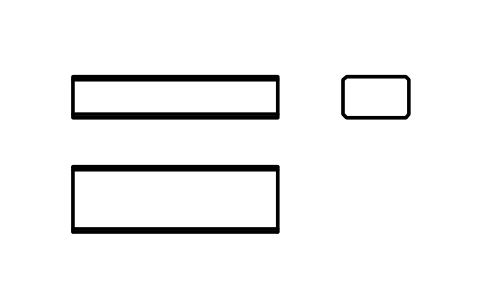

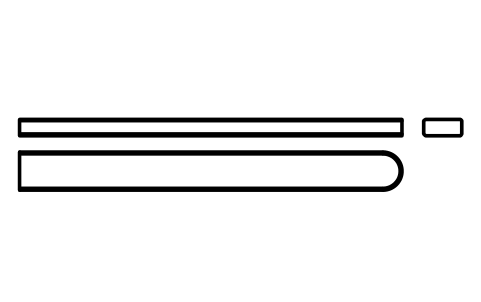

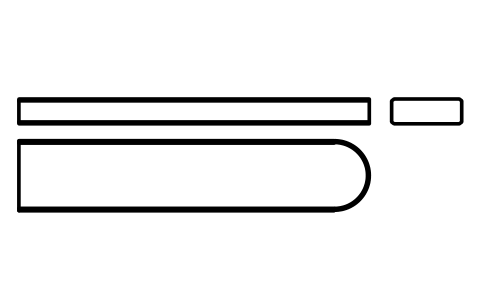

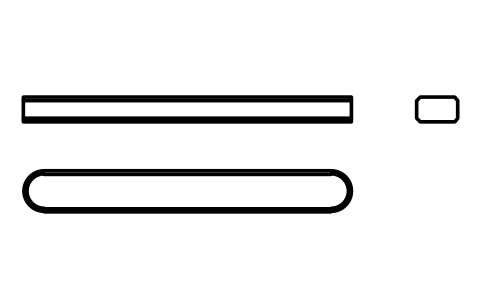

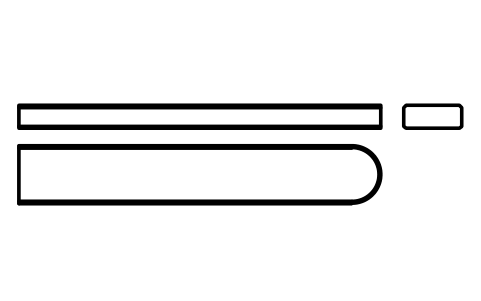

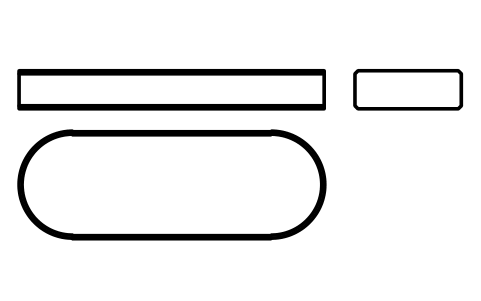

Form A hat beide Enden rund, Form B beide Enden eckig und Form C ein Ende rund und ein Ende eckig. Die runden Enden haben als Radius die halbe Federbreite; die Form steht am Anfang des Attributs DESIGNATION, zum Beispiel A 8 x 5 x 40.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht; Näheres in den Nutzungsbedingungen der Bibliothek.
Sind die normalen Passfedern enthalten?
Nein. Diese Bibliothek enthält die flachen Federn der ISO 2491 und ihre Nuten. Die Passfedern für den Normalfall gehören zu einer anderen Norm und sind nicht Teil davon.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
