RessourcenKostenlose Schriftfeldvorlagen für AutoCAD (DWG)

ARCH E · Quer

36 Blattvorlagen (ISO A4 bis A0, ANSI A bis E, ARCH C bis E, jeweils quer und hoch) mit fünf Schriftfeld-Stilen und Beschriftung in neun Sprachen: Englisch, Chinesisch (vereinfacht und traditionell), Japanisch, Koreanisch, Deutsch, Französisch, Italienisch und Spanisch. Jede Datei öffnet sich startklar: Blattgröße eingestellt, Rahmen und Zentrierkreuze gezeichnet, ein Ansichtsfenster im Maßstab 1:1 und ein Schriftfeld als Block mit Attributen, das Sie von Hand ausfüllen oder bei vielen Zeichnungen auf einmal aktualisieren können. Dazu kommen chinesische GB-Blätter (A4 bis A0) mit 25 mm Heftrand.

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Jede ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine kurze README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)

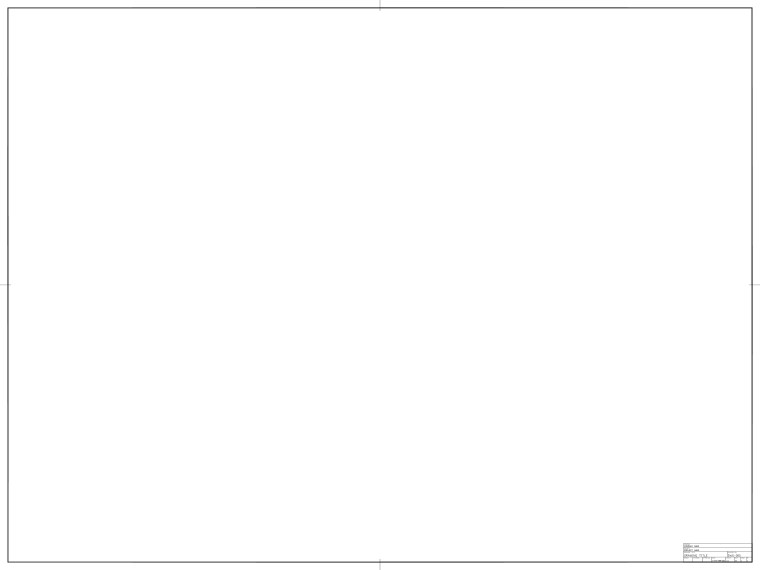

ARCH E · Quer

48 × 36 Zoll

Rahmenrand 0,5 Zoll ringsum

1. Schriftfeld-Stil wählen

Nur die aufgedruckten Beschriftungen ändern sich. Die Attributnamen (COMPANY, TITLE, REV usw.) bleiben in jeder Sprache englisch, damit BlockSync und Skripte unverändert funktionieren. Die Auswahl ist unabhängig von der Sprache dieser Website und wird gemerkt.

ZIP herunterladenIm Browser ansehen

Was in jeder Vorlage steckt

  • Ein Papierbereich-Layout mit eingestellter Blattgröße und Plotter (DWG To PDF), Plotmaßstab 1:1 sowie einem Rahmen mit Rändern und Zentrierkreuzen.
  • Unten rechts ein Schriftfeld als Block TITLEBLOCK mit Attributen; Größe und Felder hängen vom Stil ab (Basis: 110 × 30 mm mit 12 Attributen).
  • Ein Ansichtsfenster über dem ganzen Rahmen im Maßstab 1:1. Es ist gesperrt: Entsperren Sie es, bevor Sie den Maßstab ändern.
  • Ein Rechteck im Modellbereich auf dem Layer DRAWING-AREA, das genau zeigt, was das Ansichtsfenster zeigt; es wird nicht geplottet. Zeichnen Sie darin.
  • Saubere Layer: FRAME, TITLEBLOCK, VIEWPORT und DRAWING-AREA (die letzten beiden werden nicht geplottet). ISO-Dateien sind in Millimetern, ANSI- und ARCH-Dateien in Zoll.

COMPANYPROJECTTITLEDRAWING_NODRAWNCHECKEDAPPROVEDDATESCALEREVSHEETSHEET_OF

So verwenden Sie eine Vorlage

  1. Öffnen Sie die DWG und speichern Sie sie unter eigenem Namen, oder speichern Sie sie als Zeichnungsvorlage (.dwt), um neue Zeichnungen daraus zu beginnen.
  2. Doppelklicken Sie auf das Schriftfeld (oder führen Sie EATTEDIT aus) und füllen Sie die Felder aus. Für viele Zeichnungen auf einmal verwenden Sie BlockSync.
  3. Zeichnen Sie im Modellbereich innerhalb des Rechtecks DRAWING-AREA. Für einen anderen Maßstab als 1:1 entsperren Sie das Ansichtsfenster, stellen den Maßstab ein (zum Beispiel 1:100) und skalieren das Rechteck um denselben Faktor.
  4. Wählen Sie in der Seiteneinrichtung des Layouts Ihren Drucker oder PDF-Plotter und plotten Sie. Die Blattgröße ist bereits eingestellt.
