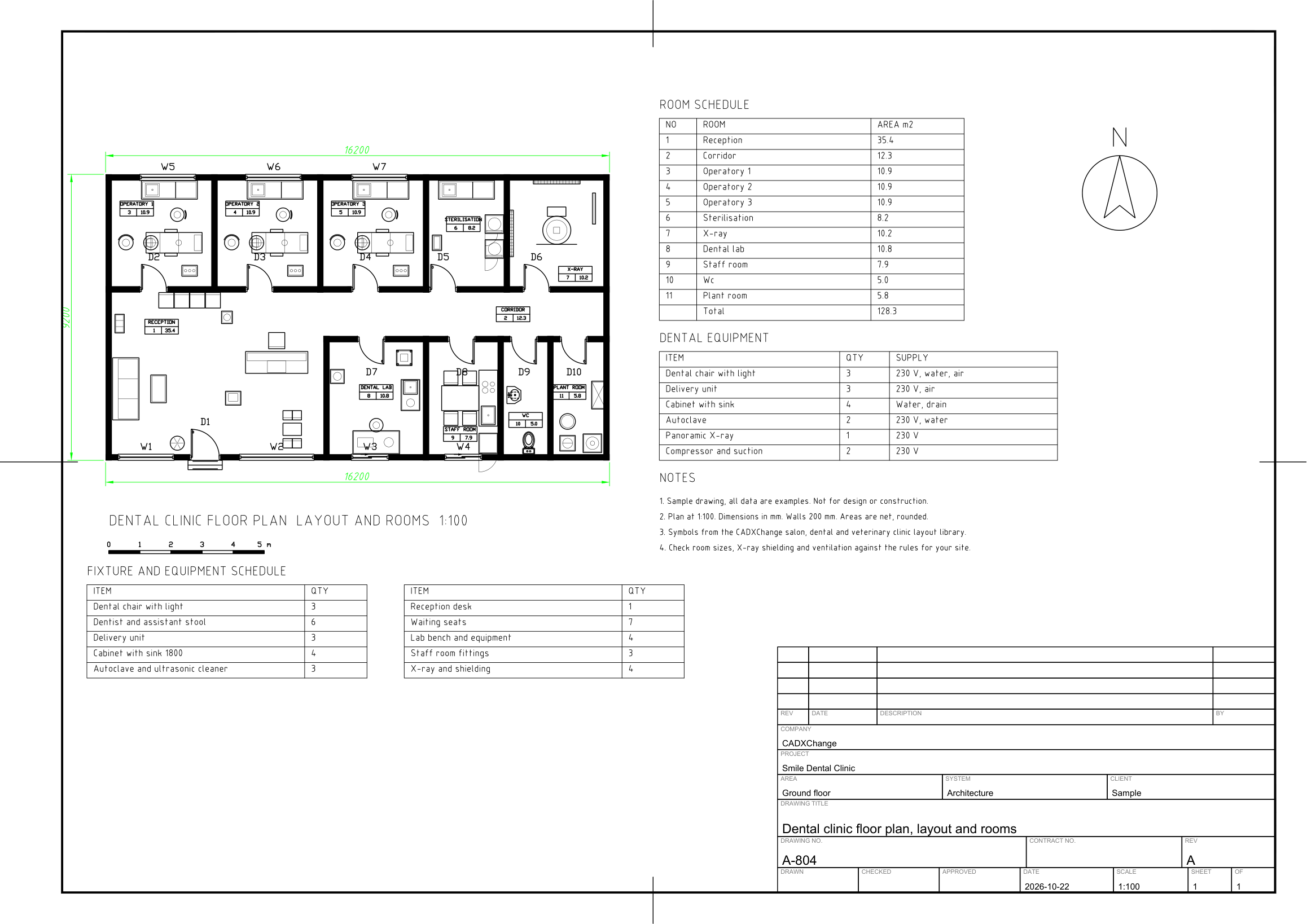

Plano de clínica dental: ejemplo DWG con gabinetes, sala de rayos X, esterilización y laboratorio

El plano completo de una clínica dental de 16 x 9 m a escala 1:100. Los pacientes entran por la puerta principal a la recepción y sala de espera (mostrador, sofá, sillas, rincón infantil, tótem de registro) y siguen el pasillo hasta tres gabinetes iguales, cada uno con sillón dental reclinable, lámpara, módulo del odontólogo, taburetes para el dentista y la auxiliar y un mueble con lavabo. Al lado están la sala de esterilización, con dos autoclaves y una cuba de ultrasonidos, y la sala de rayos X, con equipo panorámico, pantalla de control y paredes plomadas. El laboratorio tiene mesa de trabajo, recortadora de yeso, horno y escáner; la sala del personal, una cocina pequeña, nevera y mesa; el cuarto de máquinas, el compresor y la aspiración. El plano incluye además rótulos de estancias con superficies netas, cotas generales, una tabla de estancias, una tabla de equipos dentales con las instalaciones que necesita cada uno, notas, flecha del norte, escala gráfica y un cajetín relleno. Cada elemento es un bloque a tamaño real y los equipos llevan potencia y suministro como atributos.

De uso y modificación libres en tus proyectos, también comerciales. El ZIP incluye el dibujo de ejemplo, una plantilla, una tabla de estilos de trazado y un README; no hace falta ningún complemento. Los datos del dibujo son inventados, así que no sirve para diseño ni construcción. Se ofrece tal cual, sin garantía.

Descargar ZIP Vista previa en el navegador

Este ejemplo usa estos recursos

Los símbolos son bloques de nuestras propias bibliotecas, con sus atributos rellenados. El marco y el cajetín proceden de nuestra plantilla de cajetín ISO A3. Descárgalos para dibujar tus propios esquemas.

Qué contiene el ZIP

Dental-Clinic-Plan-Sample.dwg
Dibujo de ejemplo (DWG, formato AutoCAD 2018)
Architectural-Template-ISO-A3.dwt
Plantilla (DWT) con la que se hizo el dibujo
CADXChange-Monochrome.ctb
Tabla de estilos de trazado (CTB) que imprime todos los colores en negro
README.txt
README con la lista de capas y cómo usar los archivos

La plantilla

La plantilla de arquitectura tiene 10 capas con colores, grosores y tipos de línea (muros, acabados de suelo, elementos ocultos, retícula de pilares, símbolos, vías de evacuación, etiquetas, cotas, texto y notas), los estilos de texto ISO-2.5 a ISO-5, el estilo de cota ISO-25 y una presentación ISO A3 con cajetín y tabla de revisiones. Los nombres de las capas siguen una convención habitual, no una norma; cámbialos según las reglas de tu empresa.

Capas definidas

Todas las capas de la plantilla con su color, grosor de línea y tipo de línea, y cuántos objetos de este ejemplo hay en cada una. Las capas que el ejemplo no usa están definidas igualmente, listas para tu propio dibujo.

Capa	Color	Grosor	Tipo de línea	Uso	Objetos aquí
Capas de arquitectura
ARCH-WALL	7	0.50 mm	Continuous	Muros y tabiques en planta	31
ARCH-FLOOR	9	0.13 mm	Continuous	Acabados de suelo, alfombras y dibujos de suelo	no se usa aquí
ARCH-HIDDEN	8	0.18 mm	HIDDEN	Elementos por encima o por detrás del plano de corte	no se usa aquí
ARCH-GRID	1	0.13 mm	DASHDOT	Retícula de pilares	no se usa aquí
SYMBOL	7	0.25 mm	Continuous	Símbolos (la capa que usan las bibliotecas de símbolos)	75
ARCH-ESCAPE	3	0.35 mm	DASHED	Vías de evacuación	no se usa aquí
ARCH-TAG	7	0.18 mm	Continuous	Etiquetas de estancias, puertas y ventanas	no se usa aquí
ARCH-DIM	3	0.18 mm	Continuous	Cotas	3
ARCH-TEXT	7	0.18 mm	Continuous	Texto general y tablas	138
ARCH-NOTES	7	0.18 mm	Continuous	Notas y leyendas	5
Capas de hoja y de símbolos
0	7	por defecto	Continuous	Capa por defecto, déjala vacía	no se usa aquí
FRAME	7	por defecto	Continuous	Borde de la hoja	5
TITLEBLOCK	7	por defecto	Continuous	Cajetín y tabla de revisiones	1
VIEWPORT	8	por defecto	Continuous	Marco de la ventana de presentación (no se imprime)	2
DRAWING-AREA	8	por defecto	Continuous	Límite del área de dibujo del espacio modelo (no se imprime)	2

Estilos definidos

Los estilos de texto, el estilo de acotación y los tipos de línea que define la plantilla, para que no tengas que configurarlos en cada dibujo nuevo.

Tipo	Nombre	Ajustes
Estilo de texto	ISO	isocp.shx, 15°, altura variable
Estilo de texto	ISO-2.5	isocp.shx, 15°, 2.5 mm de alto
Estilo de texto	ISO-3.5	isocp.shx, 15°, 3.5 mm de alto
Estilo de texto	ISO-5	isocp.shx, 15°, 5 mm de alto
Estilo de texto	TB-en	Arial, usado por el cajetín
Estilo de acotación	ISO-25	Texto 2.5 mm, flechas 2.5 mm, líneas de referencia que sobresalen 1.25 mm de la línea de cota y separadas 0.625 mm del objeto, líneas de cota separadas 3.75 mm, 0 decimales
Tipo de línea	Continuous	Línea continua
Tipo de línea	DASHED	Trazos
Tipo de línea	DASHDOT	Trazo y punto
Tipo de línea	CENTER	Línea de eje
Tipo de línea	PHANTOM	Línea fantasma
Tipo de línea	HIDDEN	Línea oculta

Configuración de la hoja y del dibujo

Cómo está configurada la hoja, para que tus propios dibujos se impriman igual.

Hoja: ISO A3 horizontal, 420 × 297 mm.
Presentación: Una presentación llamada ISO-A3, trazada a 1:1 en papel A3 sin márgenes, así que no hay margen de impresora.
Marco: 20 mm desde el borde izquierdo (lado de encuadernación) y 10 mm desde los demás bordes; el área de dibujo interior mide 390 × 277 mm.
Espacio modelo: Las unidades son milímetros. El área de dibujo se muestra a 1:1: 1 mm en el dibujo es 1 mm en el papel.
Cajetín: 160 × 79 mm abajo a la derecha, con una tabla de revisiones de cuatro líneas encima de los campos de empresa, proyecto, título y aprobación.
Tamaño del texto: 2,5 mm para rótulos y notas, 3,5 mm y 5 mm para títulos.
Escala de tipos de línea: 1: los trazos están dimensionados para trazar a 1:1.
Estilo de trazado: Ninguno asignado. Para trazar en blanco y negro elige el CTB del ZIP en la configuración de página.

Campos del cajetín

Los atributos del cajetín. Haz doble clic para rellenarlos, o escríbelos para un juego completo de dibujos con BlockSync.

Atributo	Campo en la hoja	Valor en este ejemplo
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Smile Dental Clinic
AREA	AREA	Ground floor
SYSTEM	SYSTEM	Architecture
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Dental clinic floor plan, layout and rooms
DRAWING_NO	DRAWING NO.	A-804
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	1:100
SHEET	SHEET	1
SHEET_OF	OF	1

Tabla de revisiones: de R1 a R4, cada una con REV, DATE, DESCRIPTION y BY (16 atributos, vacíos en este ejemplo).

Bloques del dibujo

La lista de equipos del dibujo: nombre del bloque, símbolo y cuántas veces aparece. BlockSync exporta la misma lista de tus propios dibujos.

Símbolo	Bloque	Cantidad
Etiqueta de estancia	ARCH_TAG_ROOM	11
Puerta abatible de una hoja, 900	ARCH_DOOR_SINGLE	9
Ventana fija, 1800	ARCH_WINDOW_FIXED_1800	4
Operatory cabinet with sink 1800	SDV_DN_CABINET_1800	4
Dental chair with light	SDV_DN_CHAIR_LIGHT	3
Dentist stool	SDV_DN_STOOL_DENTIST	3
Assistant stool with arm rest	SDV_DN_STOOL_ASSIST	3
Delivery unit, swing arm	SDV_DN_DELIVERY	3
Ventana corredera, 1200	ARCH_WINDOW_SLIDING_1200	2
Autoclave on bench 600 x 600	SDV_DN_AUTOCLAVE	2
Lead-lined wall 1500	SDV_MK_LEAD_WALL	2
Puerta de entrada con escalón, 1000	ARCH_DOOR_ENTRANCE	1
Ventana fija, 2400	ARCH_WINDOW_FIXED_2400	1
Reception desk 2000 x 700, chair	SDV_RC_DESK_2000	1
Waiting sofa, 3 seats 2000 x 850	SDV_RC_SOFA_3	1
Coffee table 900 x 500	SDV_RC_COFFEE_TABLE	1
Magazine rack 600 x 300	SDV_RC_MAGAZINE_RACK	1
Waiting chairs, row of 4	SDV_RC_CHAIR_ROW_4	1
Kids corner, table and 2 chairs	SDV_RC_KIDS_CORNER	1
Coat stand, round 450	SDV_RC_COAT_STAND	1
Check-in kiosk 500 x 450	SDV_RC_CHECKIN_KIOSK	1
Water dispenser 350 x 400	SDV_RC_WATER_COOLER	1
Ultrasonic cleaner 500 x 300	SDV_DN_ULTRASONIC	1
Panoramic X-ray unit	SDV_DN_XRAY_PANO	1
Lead screen, mobile 1000	SDV_DN_XRAY_SCREEN	1
Dental lab bench 1500, stool	SDV_DN_LAB_BENCH	1
Plaster trimmer, sink 1000	SDV_DN_PLASTER	1
Casting furnace 450 x 450	SDV_DN_FURNACE	1
Intraoral scanner cart 500 x 500	SDV_DN_SCANNER	1
Kitchenette 1800 x 600	SDV_BH_KITCHENETTE	1
Fridge 600 x 650	SDV_BH_FRIDGE	1
Staff table 1200 x 800, 4 chairs	SDV_BH_STAFF_TABLE	1
Inodoro de suelo con cisterna adosada	ARCH_WC	1
Lavabo con pedestal, 550	ARCH_BASIN_PEDESTAL	1
Air compressor cabinet 600 x 600	SDV_DN_COMPRESSOR	1
Suction pump cabinet 500 x 500	SDV_DN_VACUUM	1
Supply shelving 900 x 450	SDV_BH_SHELVING_900	1
Hot water cylinder, round 500	SDV_BH_WATER_HEATER	1
Flecha norte	ARCH_NORTH_ARROW	1
Escala gráfica, 5 m	ARCH_SCALE_BAR	1

Lista de equipos

Una fila por cada símbolo colocado, leída de los atributos de los bloques del dibujo: lo que se muestra en la hoja y los atributos de la lista que están rellenados pero no se ven. BlockSync exporta estos mismos atributos de tus propios dibujos.

Identificador	Descripción	Se muestra en la hoja	Rellenado, no se muestra
D1	Puerta de entrada con escalón, 1000ARCH_DOOR_ENTRANCE		WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D2	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D3	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D4	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D5	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D6	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D7	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D8	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D9	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
D10	Puerta abatible de una hoja, 900ARCH_DOOR_SINGLE		WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
W1	Ventana fija, 1800ARCH_WINDOW_FIXED_1800		WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W2	Ventana fija, 2400ARCH_WINDOW_FIXED_2400		WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E
W3	Ventana corredera, 1200ARCH_WINDOW_SLIDING_1200		WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E
W4	Ventana corredera, 1200ARCH_WINDOW_SLIDING_1200		WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E
W5	Ventana fija, 1800ARCH_WINDOW_FIXED_1800		WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W6	Ventana fija, 1800ARCH_WINDOW_FIXED_1800		WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W7	Ventana fija, 1800ARCH_WINDOW_FIXED_1800		WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
RECEPTION	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = RECEPTION
CORRIDOR	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = CORRIDOR
OPERATORY 1	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = OPERATORY 1
OPERATORY 2	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = OPERATORY 2
OPERATORY 3	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = OPERATORY 3
STERILISATION	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = STERILISATION
X-RAY	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = X-RAY
DENTAL LAB	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = DENTAL LAB
STAFF ROOM	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = STAFF ROOM
WC	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = WC
PLANT ROOM	Etiqueta de estanciaARCH_TAG_ROOM	ROOM_NAME = PLANT ROOM

Fabricante, modelo y observaciones están vacíos en todos los bloques, listos para tus datos. Los valores son ejemplos.

Cómo usarlo

Abre el dibujo de ejemplo para ver cómo se usan las capas, los textos y el cajetín, o ábrelo antes en el navegador, sin instalar nada.
Empieza tu dibujo desde la plantilla (NEW y elige el archivo DWT). Si quieres imprimir en blanco y negro, copia el archivo CTB a la carpeta de estilos de trazado.
Inserta en tu dibujo bloques de la biblioteca de símbolos. Los bloques del ejemplo son copias: no cambian cuando la biblioteca se actualiza.
Haz doble clic en el cajetín para rellenarlo y después exporta la lista de equipos con BlockSync.

Preguntas frecuentes

¿Puedo usar el dibujo en un proyecto real?: Como punto de partida para la distribución y las capas, sí. Los valores nominales, los ajustes y las secciones de cable son inventados, así que el esquema debe revisarse y modificarse para tu proyecto antes de usarlo en diseño o construcción.
¿Por qué las capas tienen color?: Los colores y los grosores siguen a las capas: los circuitos de potencia son rojos y gruesos, el mando es cian y las señales son verdes. La tabla de estilos de trazado del ZIP imprime todo en negro y conserva los grosores, así que también puedes trazar en blanco y negro.
¿Qué programas de CAD lo abren?: El dibujo y la plantilla están en formato AutoCAD 2018: los abren AutoCAD 2018 y posteriores, y otros programas de CAD que lean este formato. El visor del navegador no necesita instalación.
