Bloques gratuitos de distribución aeroportuaria para AutoCAD (DWG): aeronaves, puestos, equipos de rampa, terminal, equipajes, marcas

Sobre las medidas

La distribución aeroportuaria sigue las normas de la autoridad nacional y los estándares de las organizaciones de aviación, no una norma de dibujo. Las aeronaves usan la longitud y la envergadura típicas de cada tipo, las letras de clave siguen la clave de referencia del aeródromo (de A a F según la envergadura) y los equipos usan medidas típicas de las clases de máquinas más comunes. Comprueba los datos del fabricante y las normas de tu aeropuerto antes de fijar una distribución.

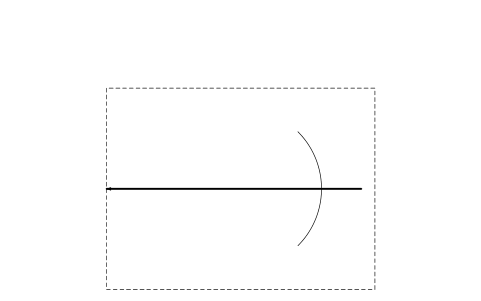

Los bloques son dibujos propios, no copias del catálogo de ningún fabricante, y la biblioteca no está certificada. Sirven para disponer puestos, equipos y salas de terminal, contarlos y comprobar el espacio en el dibujo; no demuestran que una distribución cumpla las normas aeroportuarias, los márgenes en punta de ala, las áreas de seguridad o los requisitos de seguridad aeroportuaria. Los contornos de trazos son envolventes de planificación, no áreas de seguridad certificadas.

Preguntas frecuentes

¿Qué incluye la biblioteca?

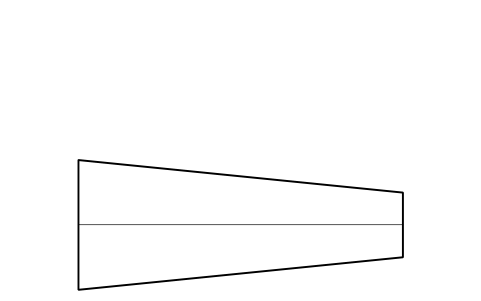

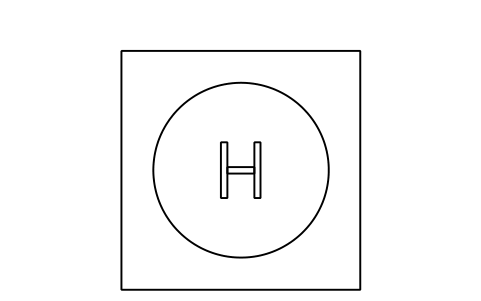

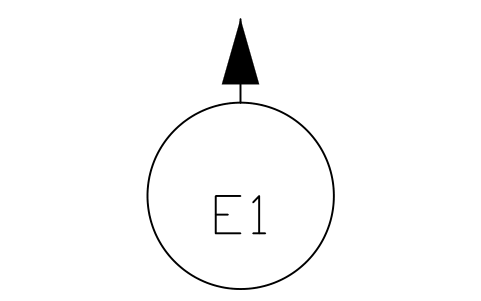

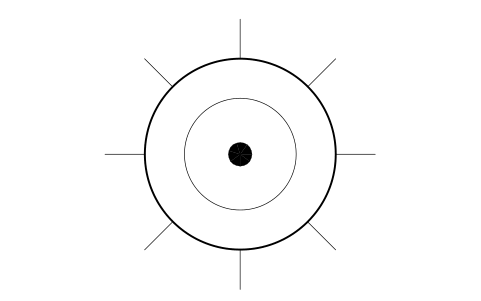

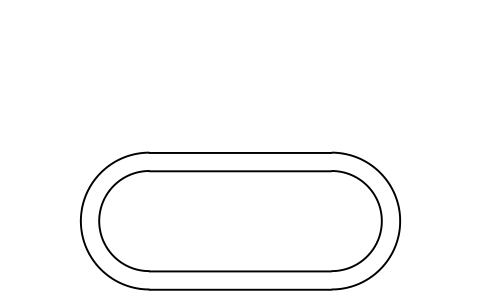

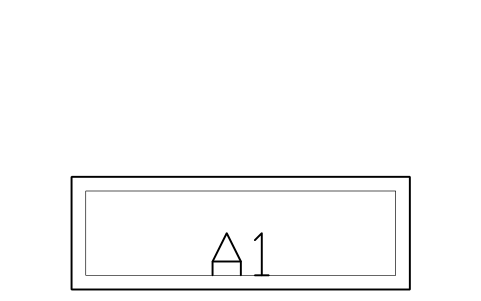

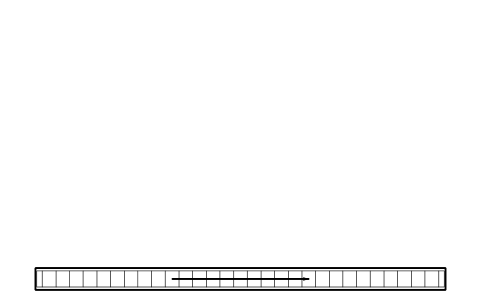

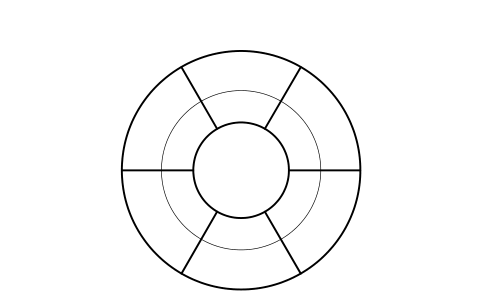

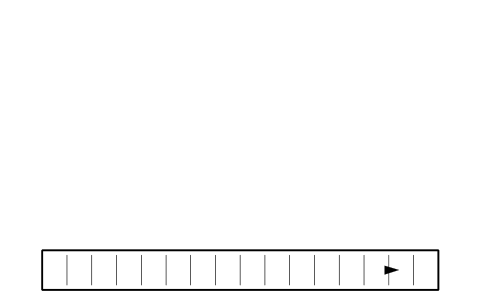

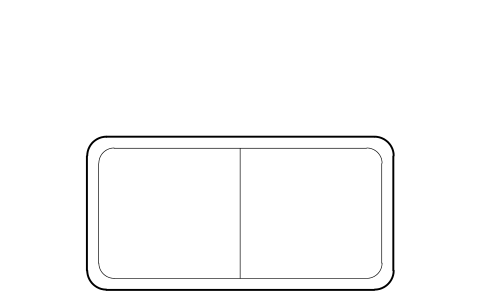

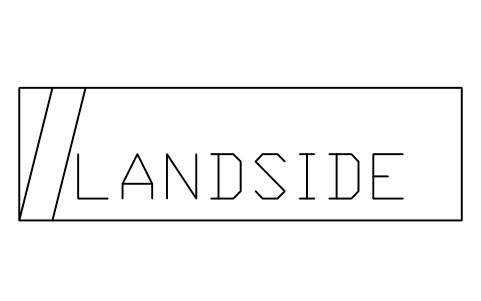

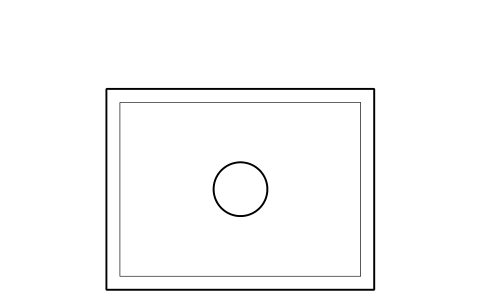

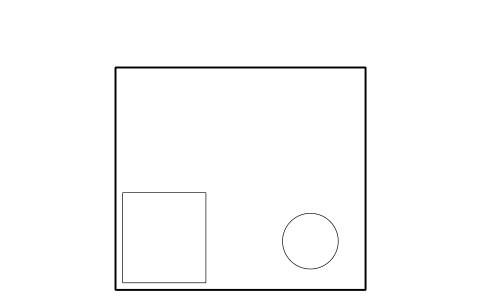

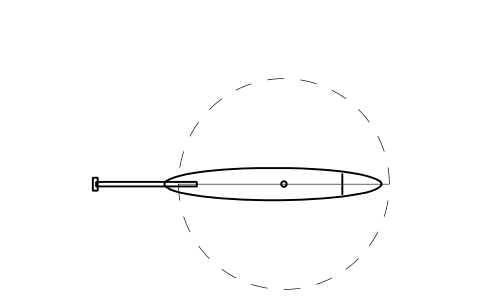

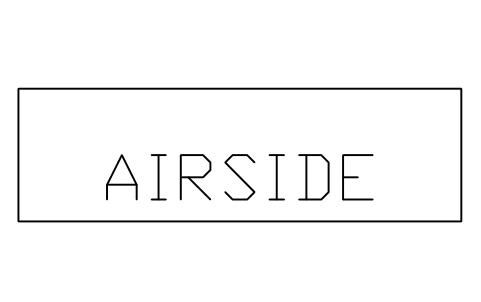

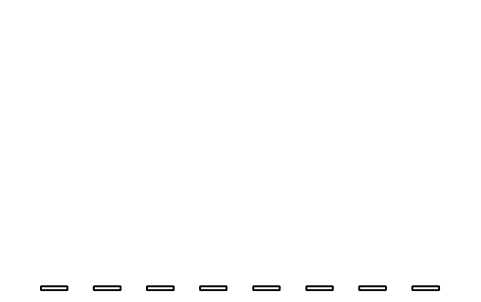

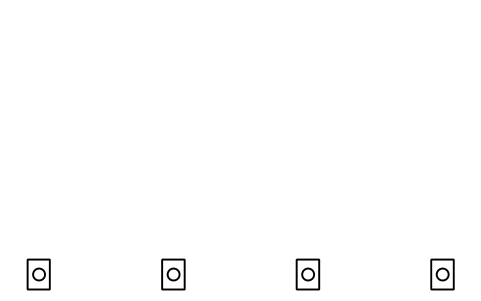

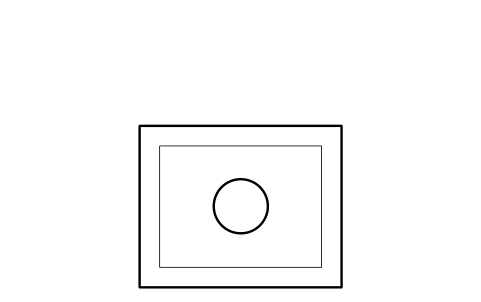

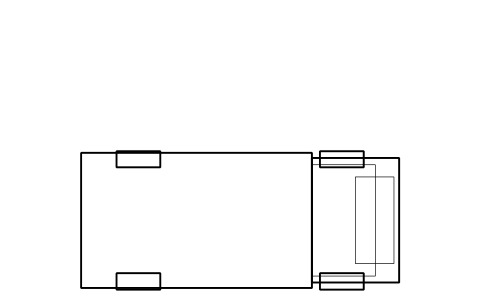

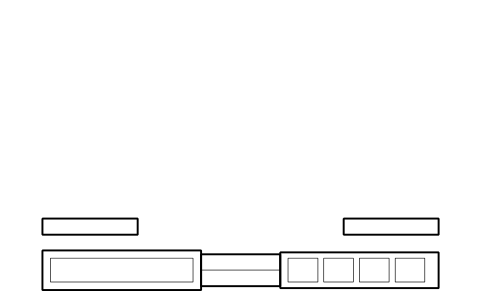

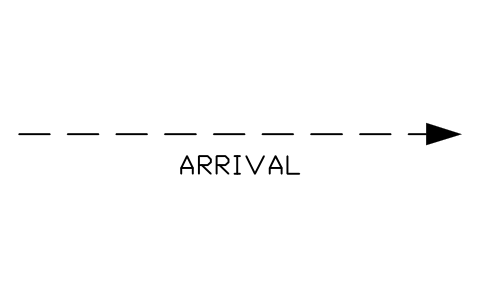

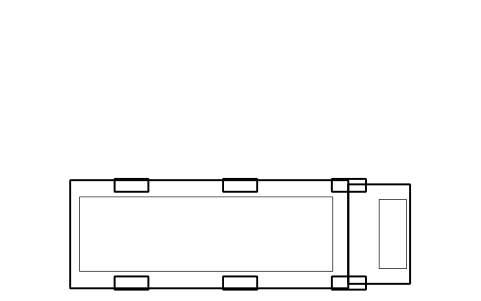

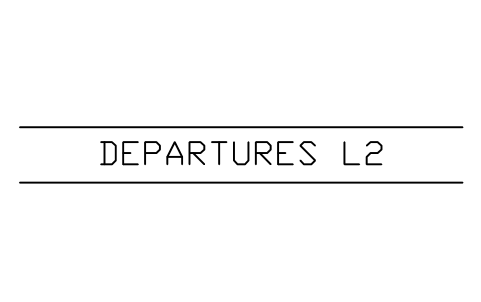

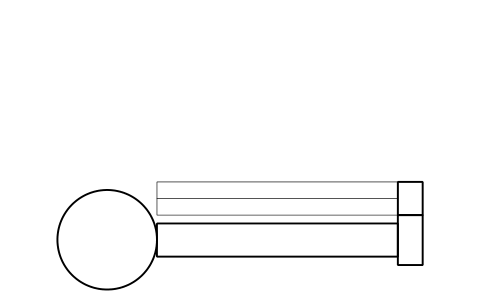

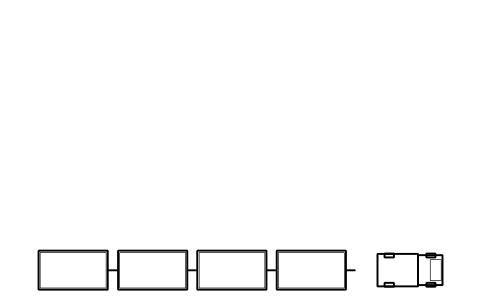

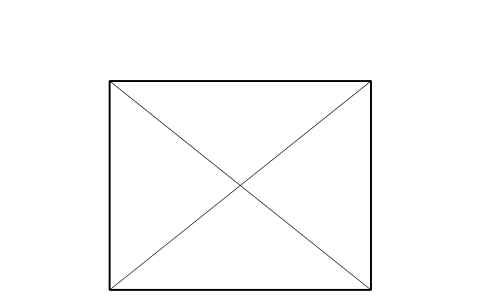

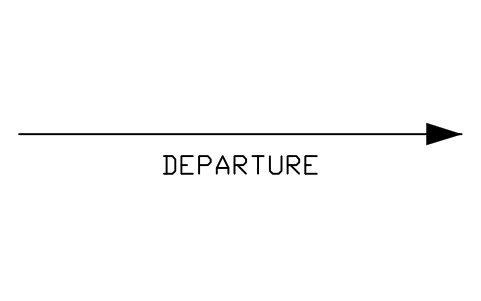

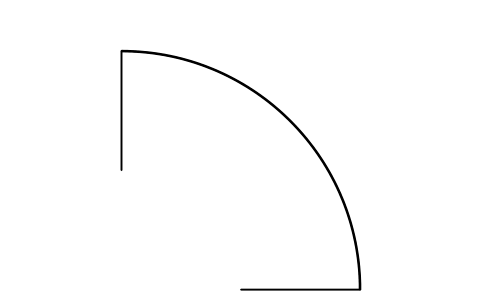

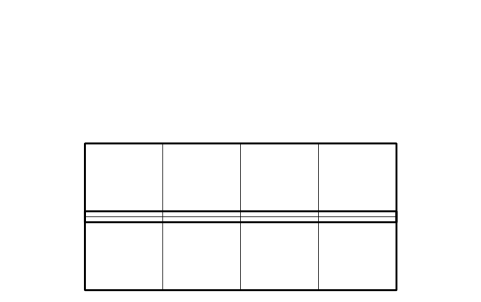

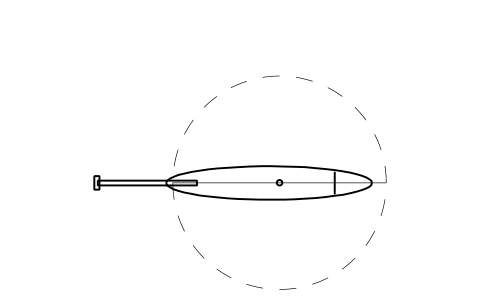

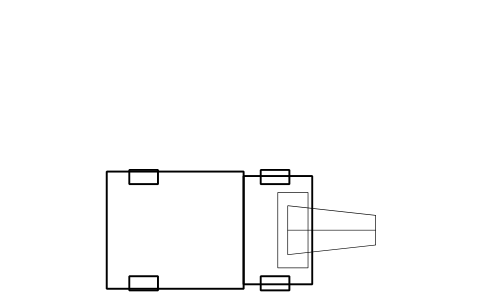

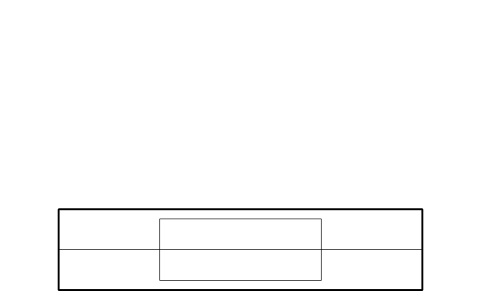

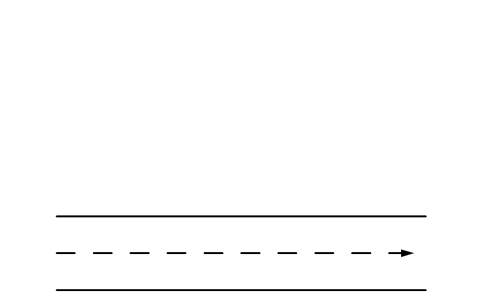

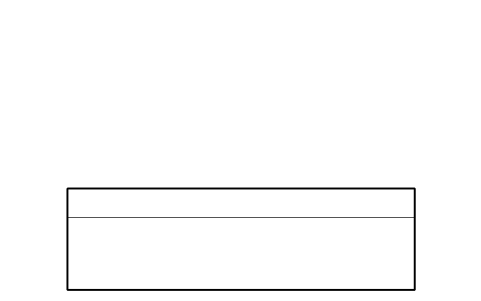

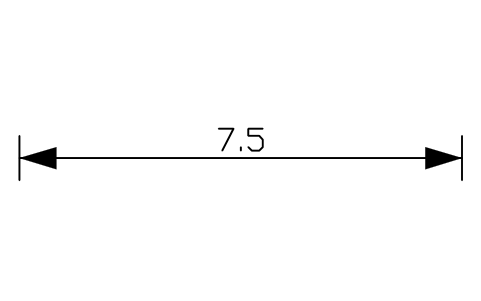

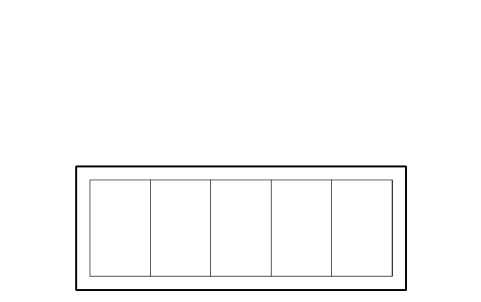

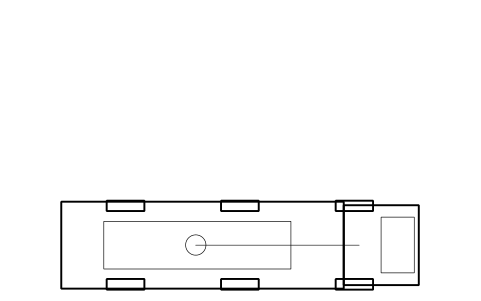

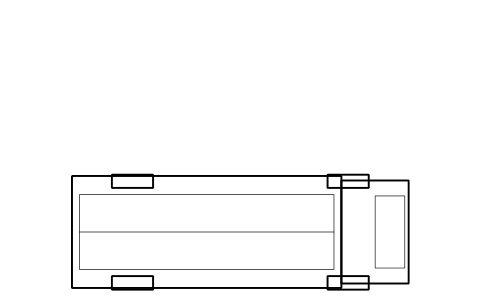

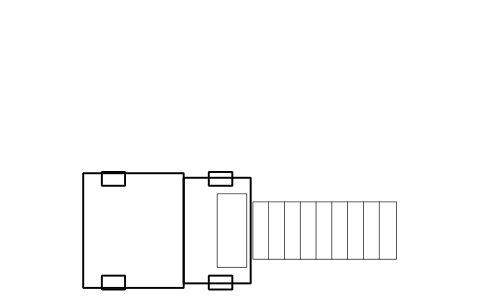

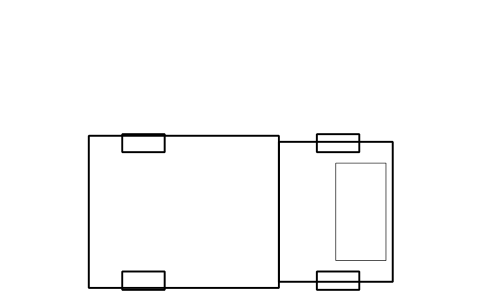

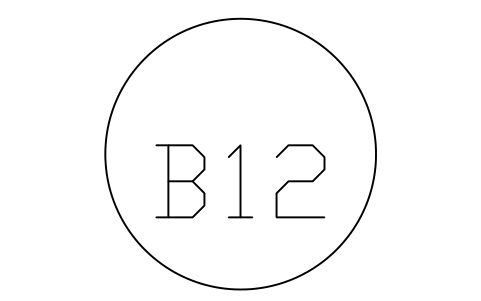

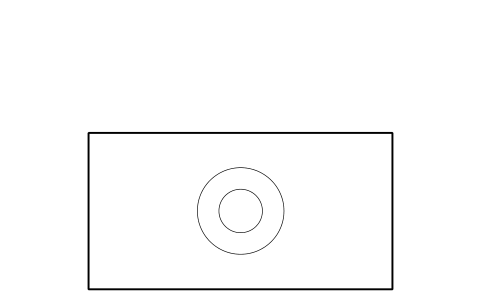

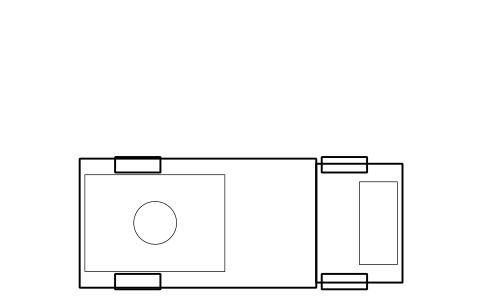

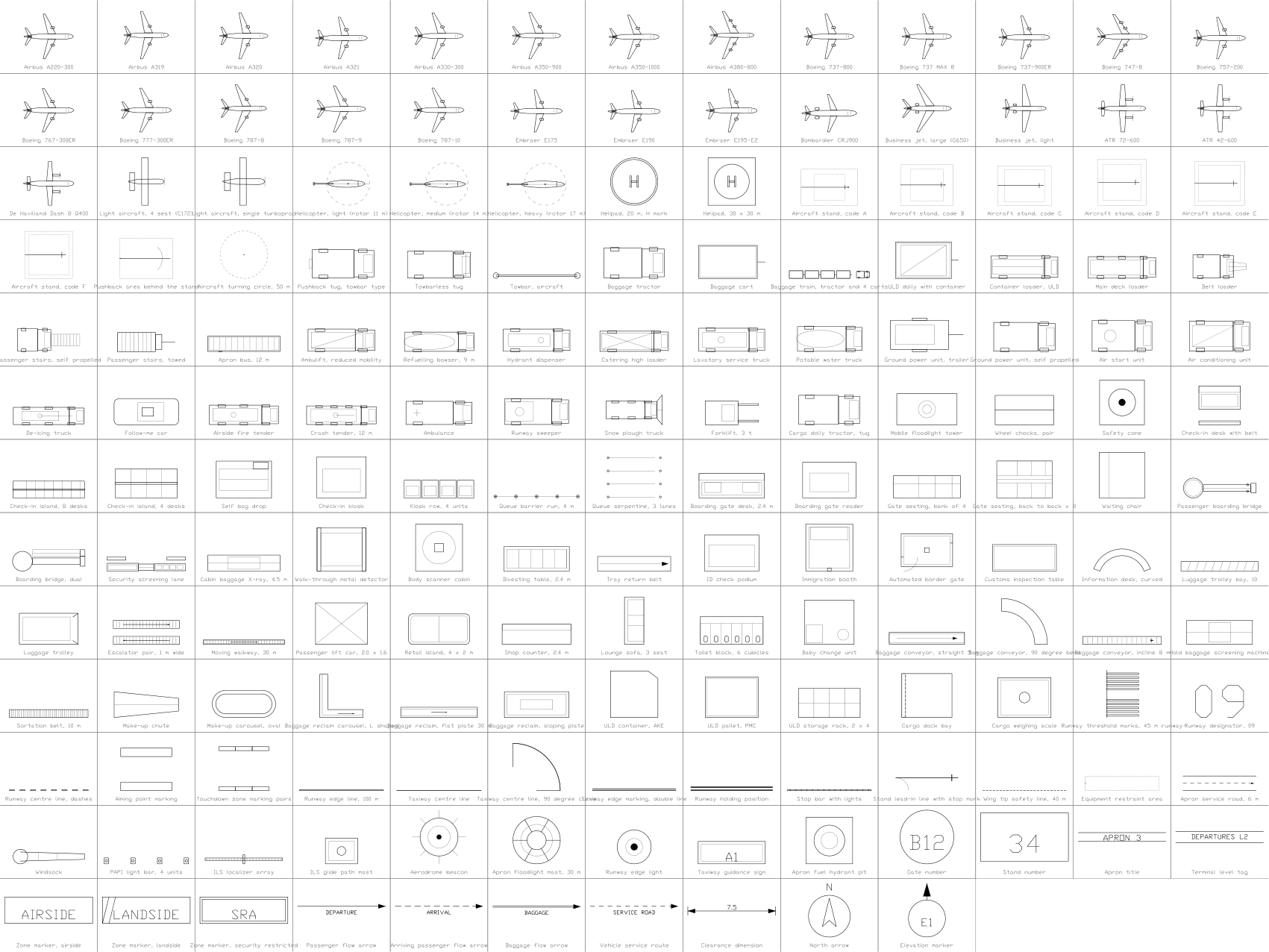

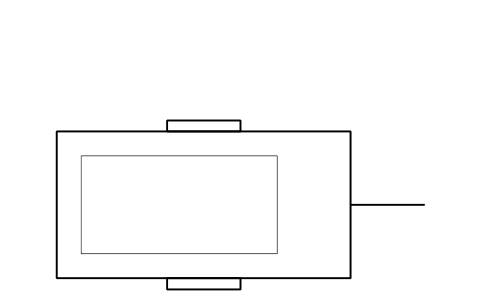

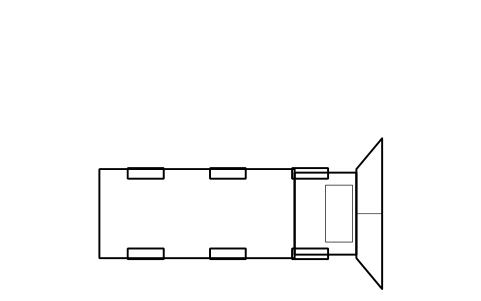

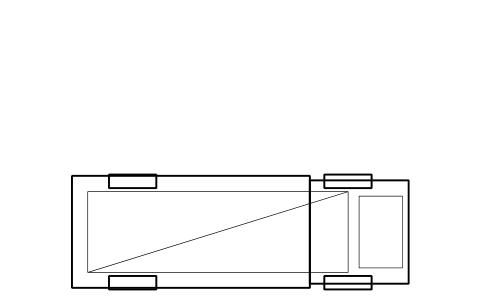

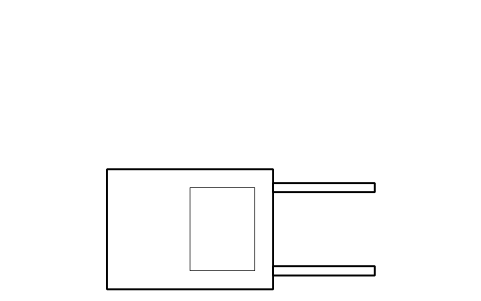

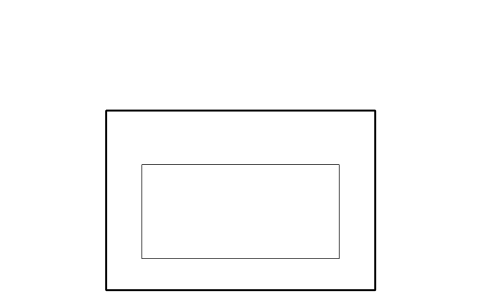

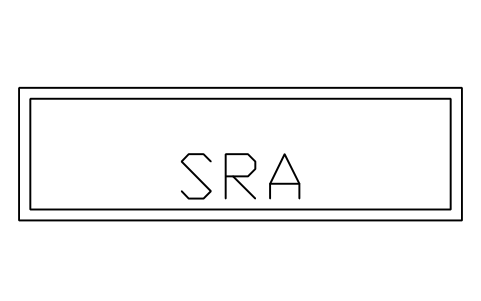

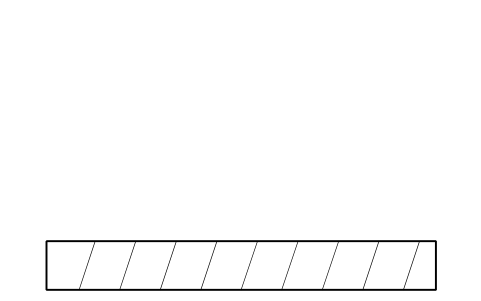

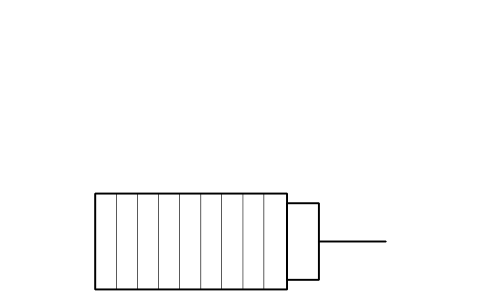

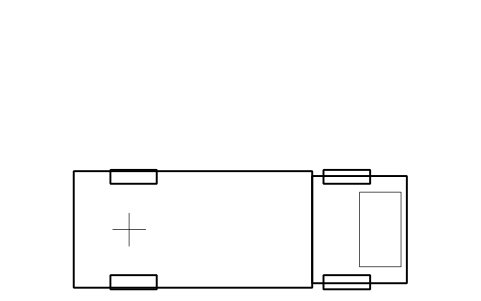

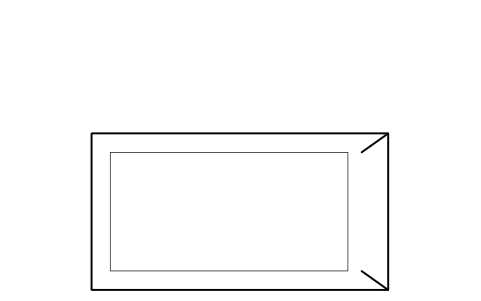

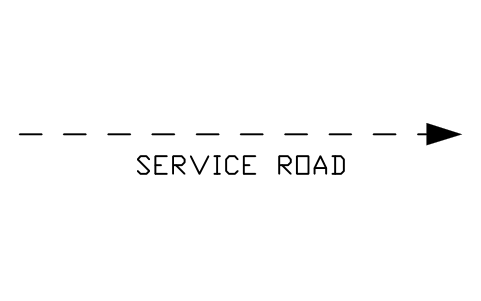

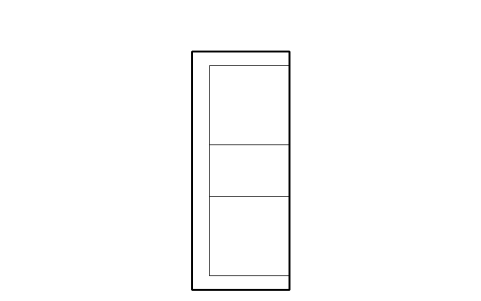

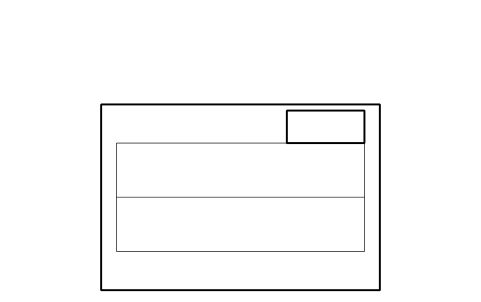

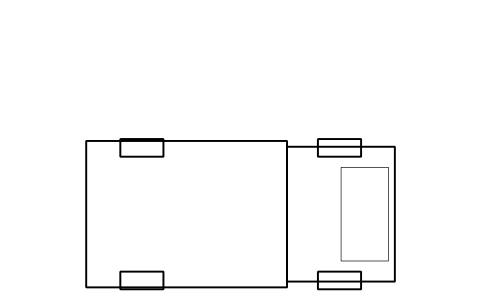

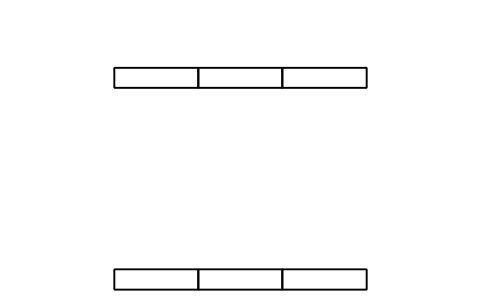

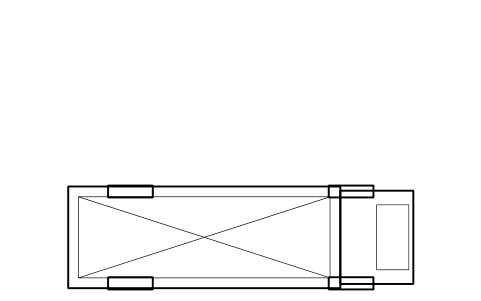

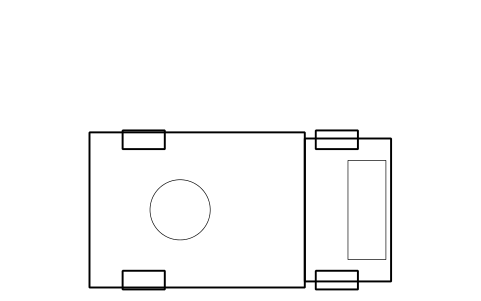

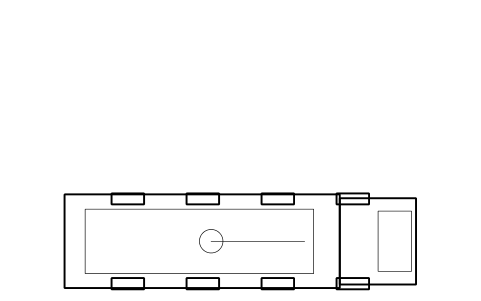

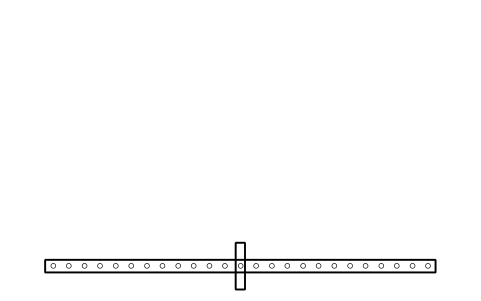

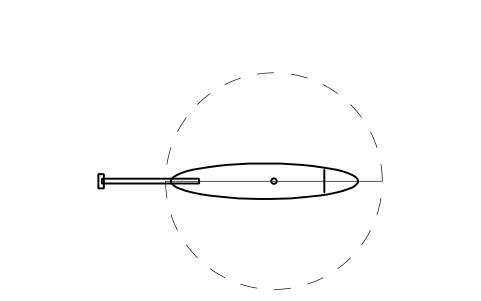

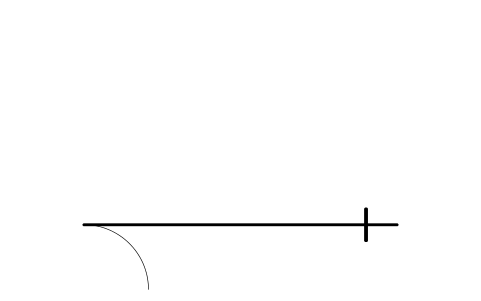

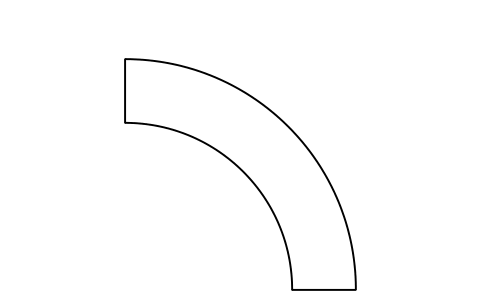

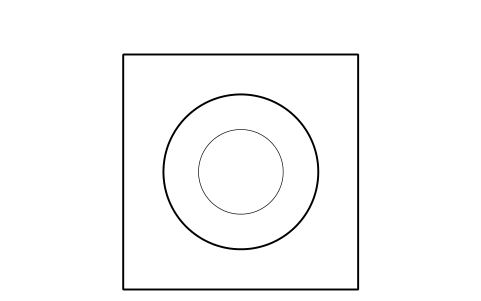

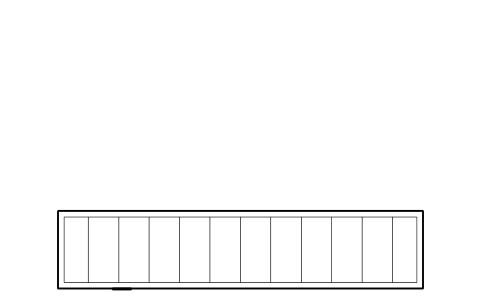

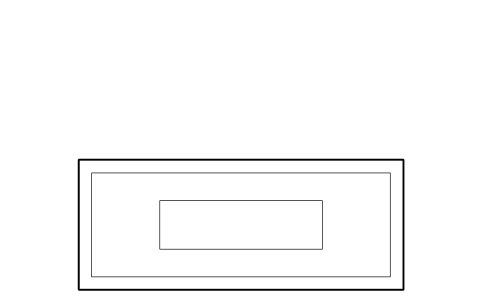

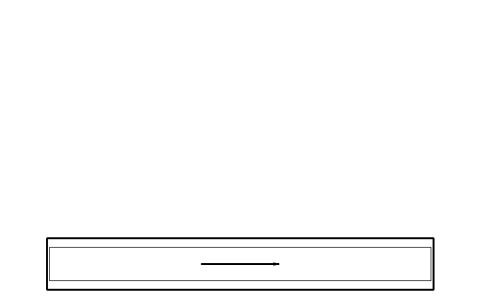

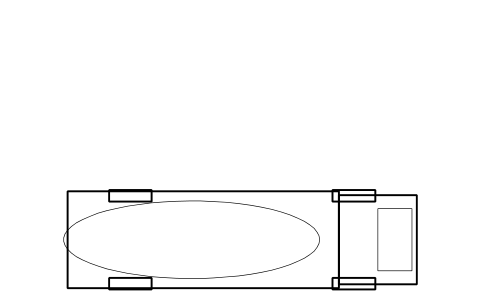

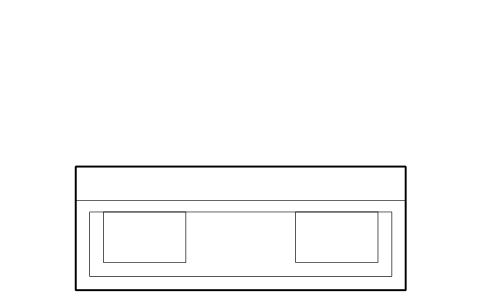

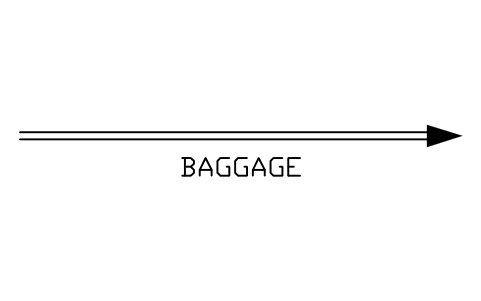

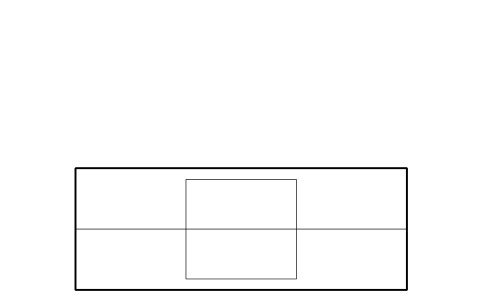

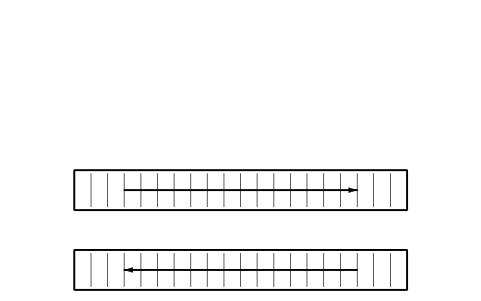

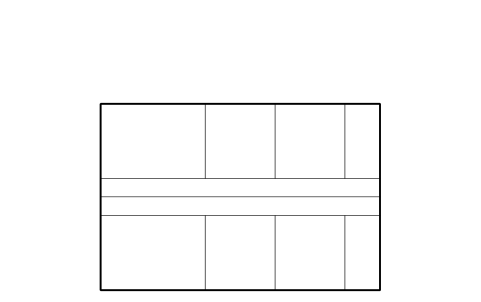

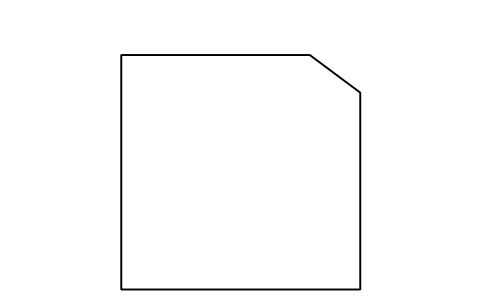

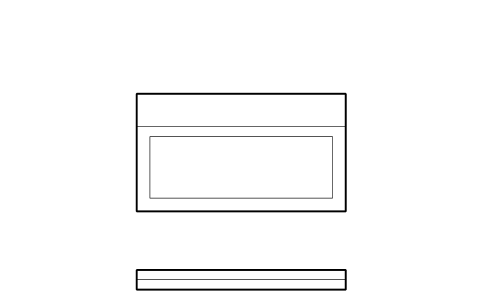

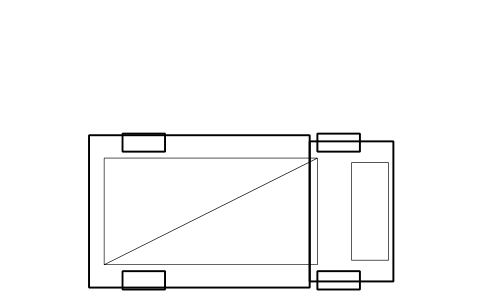

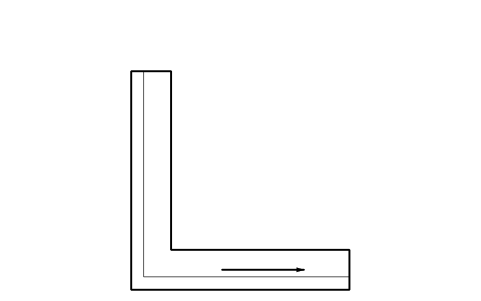

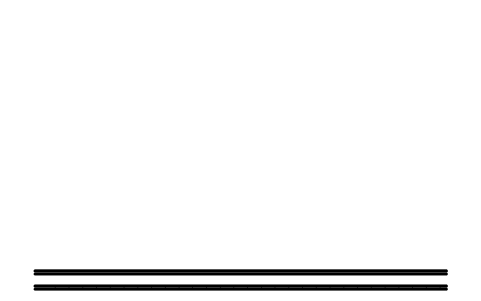

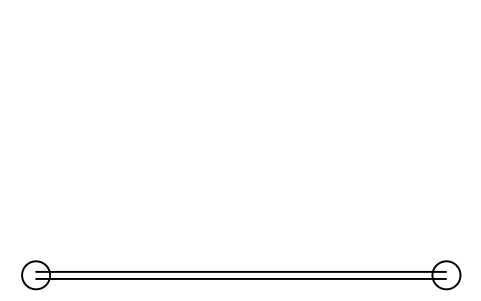

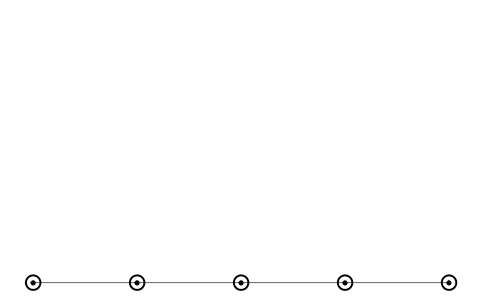

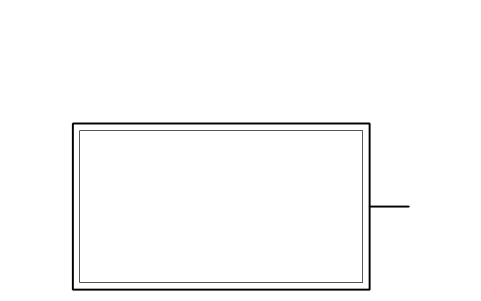

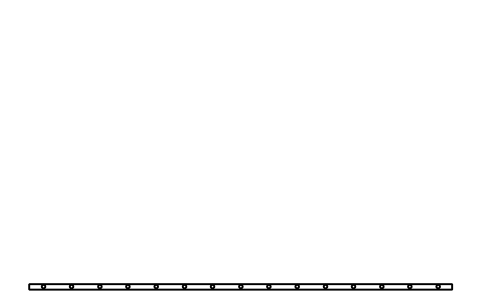

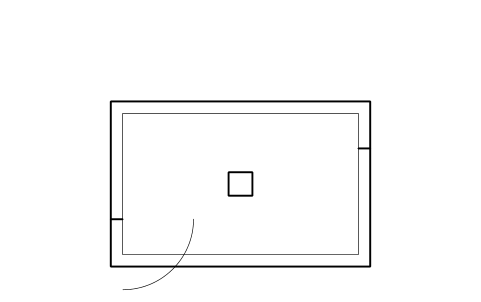

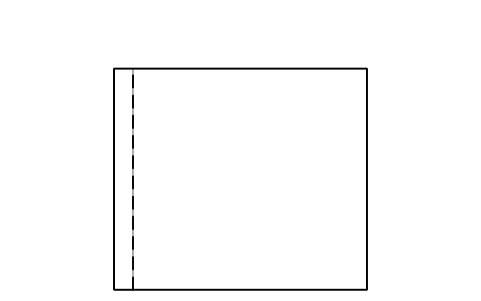

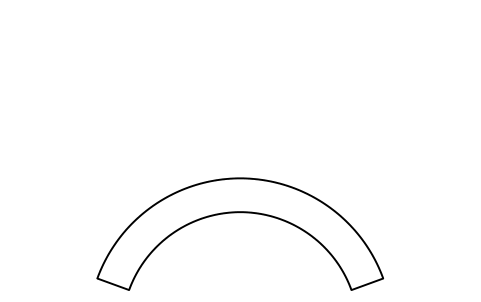

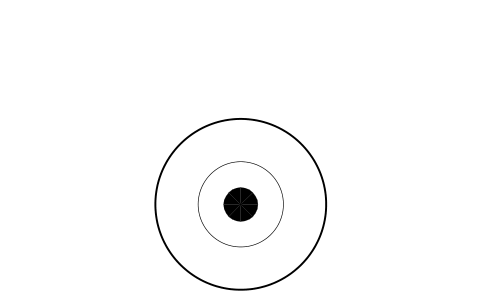

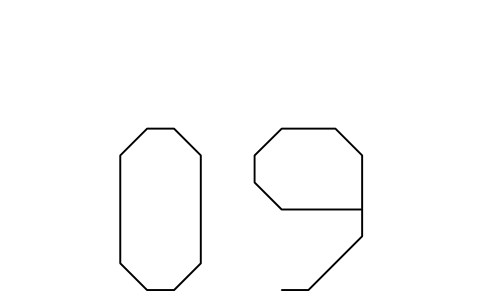

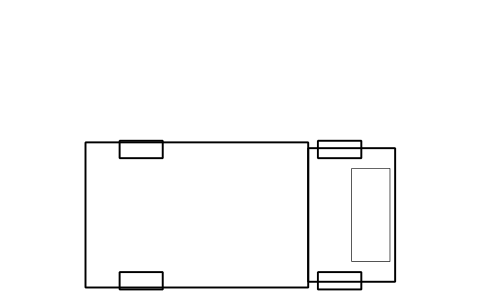

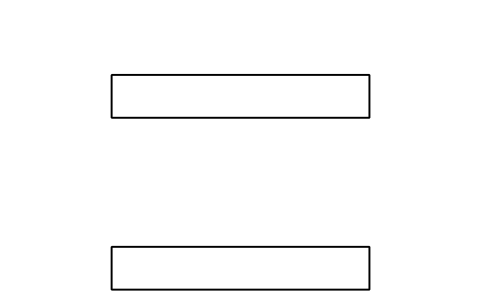

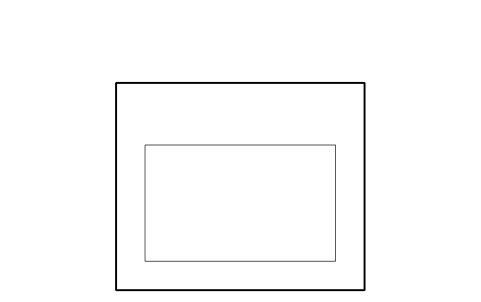

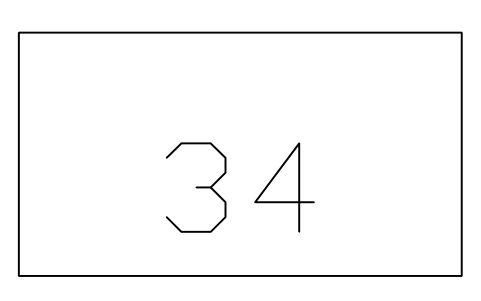

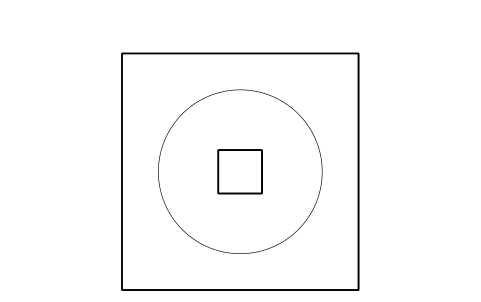

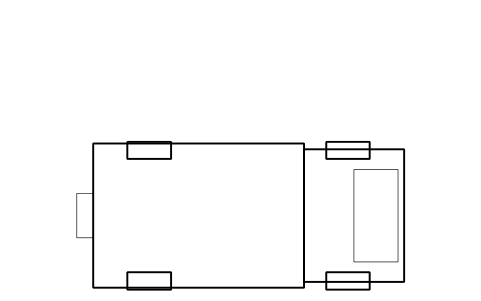

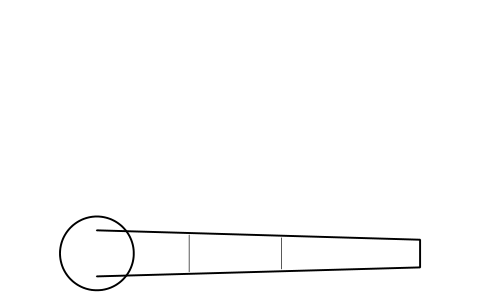

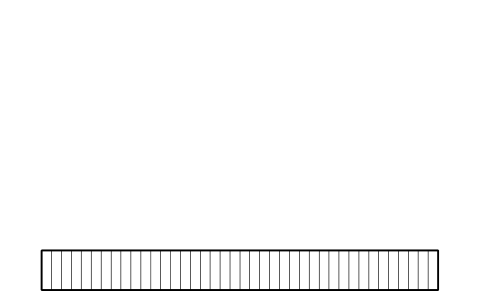

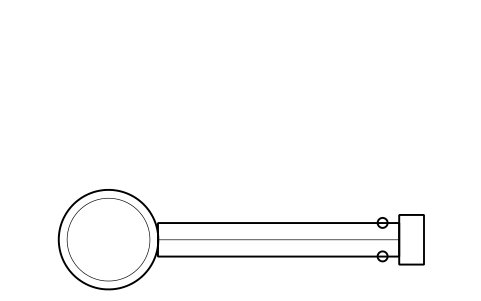

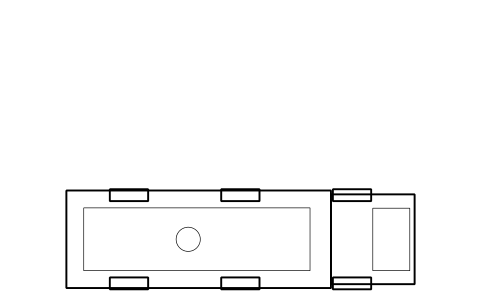

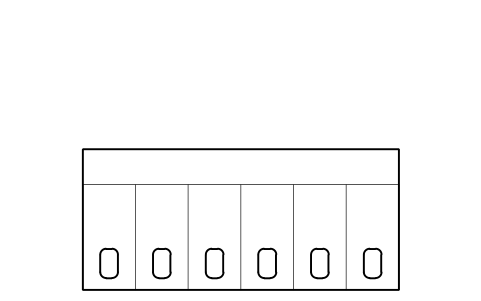

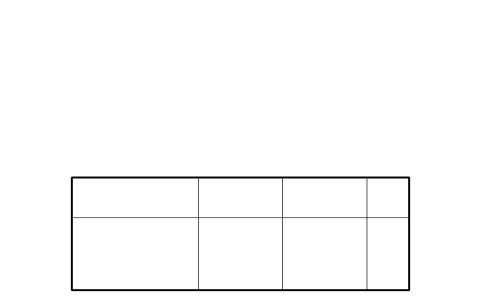

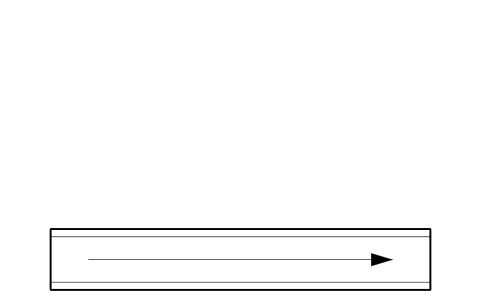

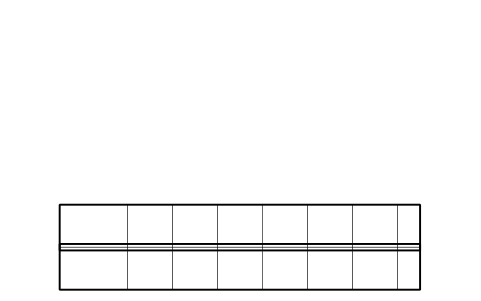

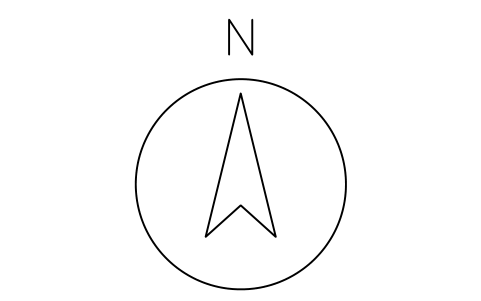

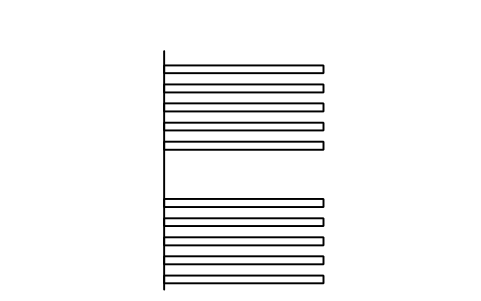

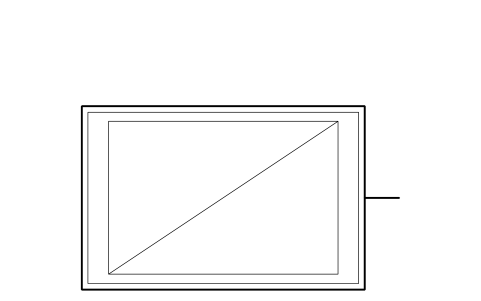

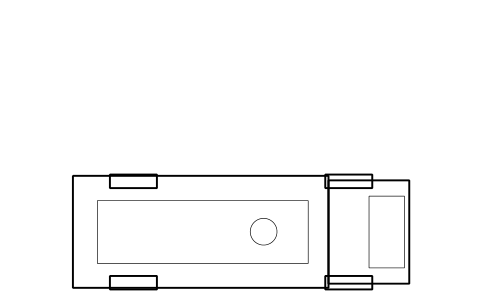

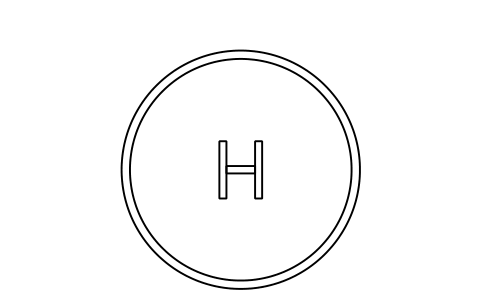

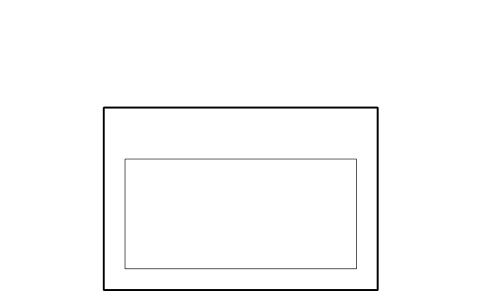

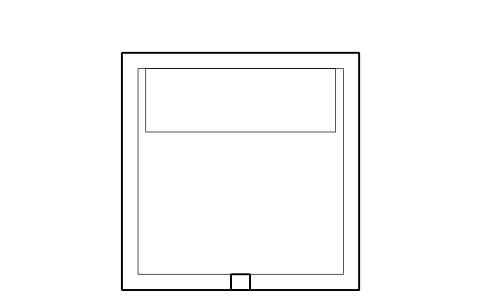

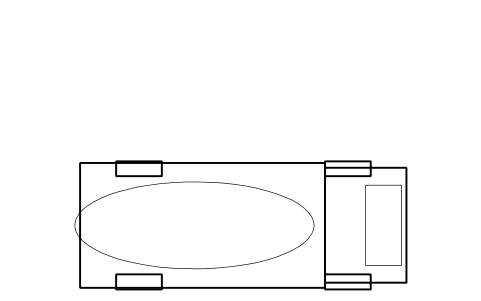

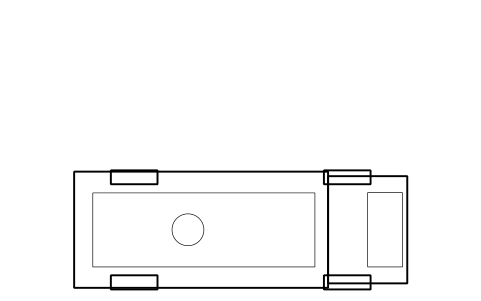

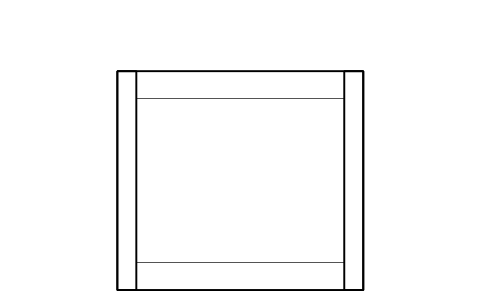

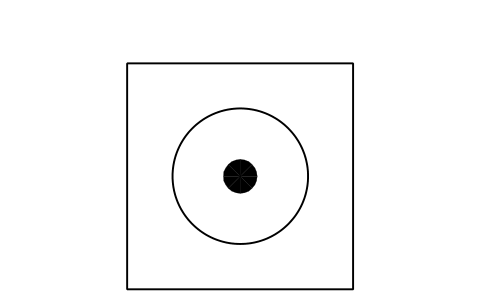

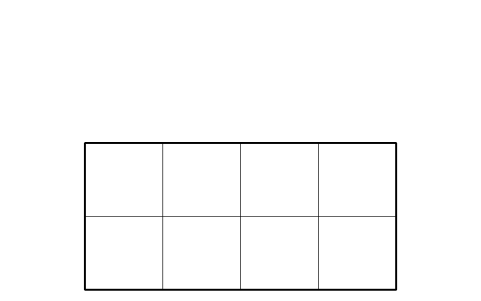

Aeronaves, puestos de estacionamiento y helicópteros, equipos de asistencia en tierra, terminal y procesamiento de pasajeros, manejo de equipajes, marcas y ayudas del campo de vuelo, y marcadores de distribución. La página de arriba lista cada grupo con su cantidad.

¿Cómo compruebo qué aeronaves caben en un puesto?

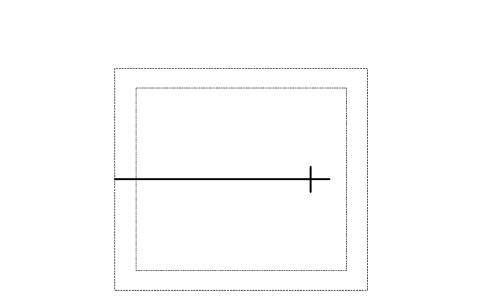

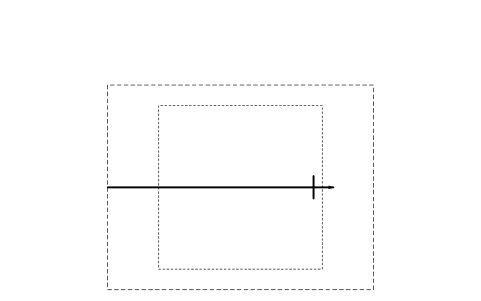

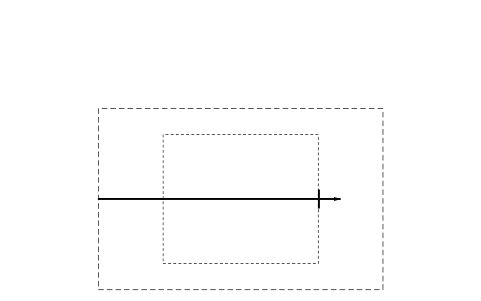

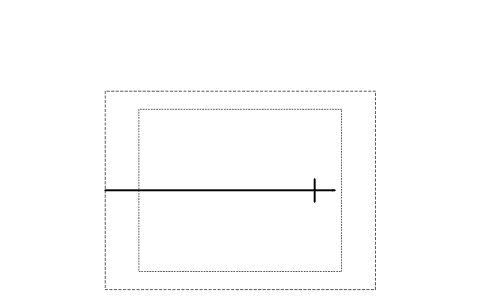

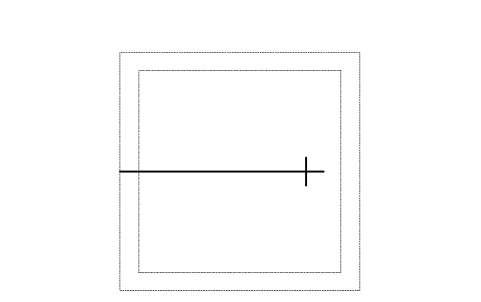

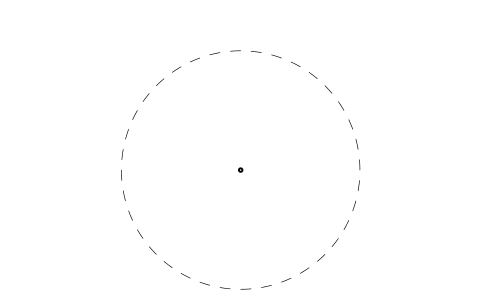

Coloca el bloque de la aeronave sobre el bloque de puesto de la misma letra de clave y mira la envolvente de trazos. Los bloques de aeronave llevan CODE_LETTER y SPAN_M, los de puesto MAX_WINGSPAN_M y WINGTIP_CLEARANCE_M; BlockSync exporta ambos para una comprobación en Excel. Confirma los márgenes con las normas de tu aeropuerto.

¿Puedo usar los símbolos en proyectos comerciales?

Sí. Son libres para usar y modificar en sus propios proyectos, también comerciales. Se ofrecen tal cual, sin garantía.

¿Las aeronaves son exactas?

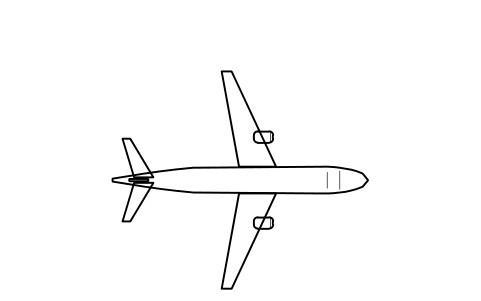

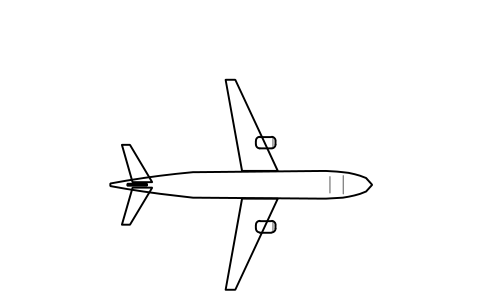

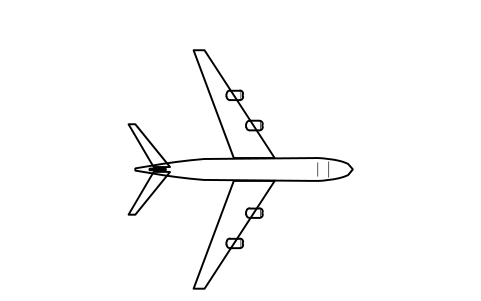

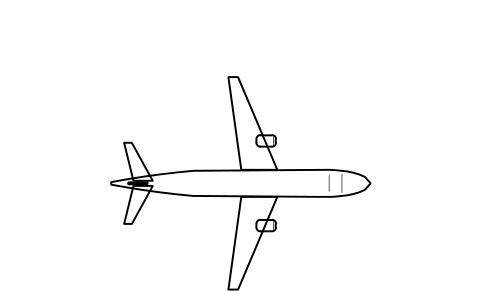

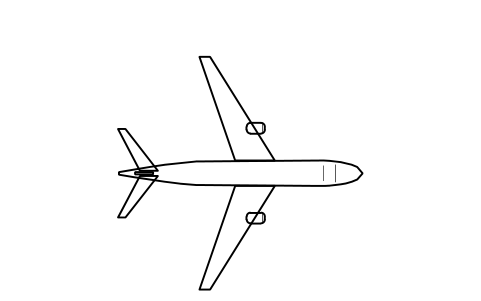

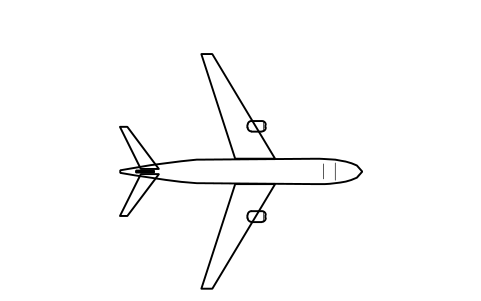

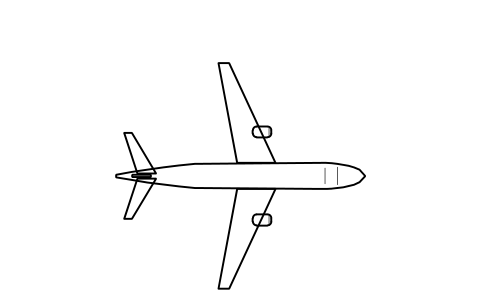

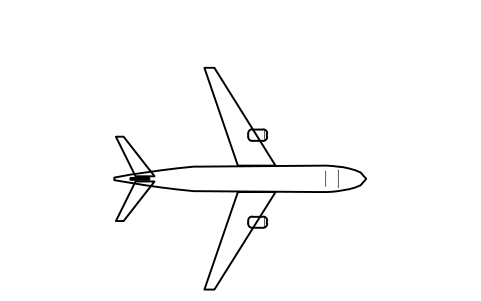

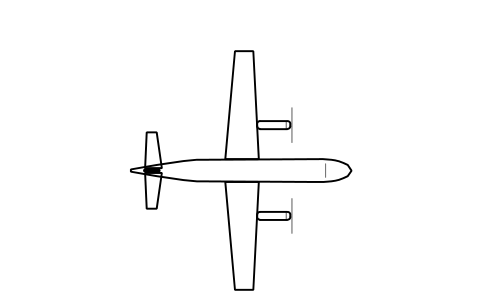

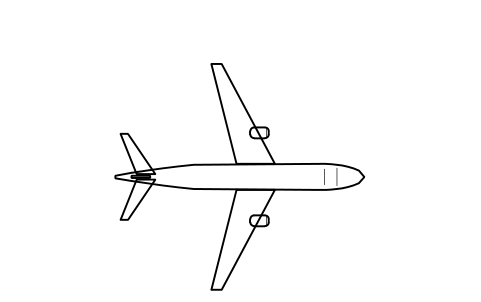

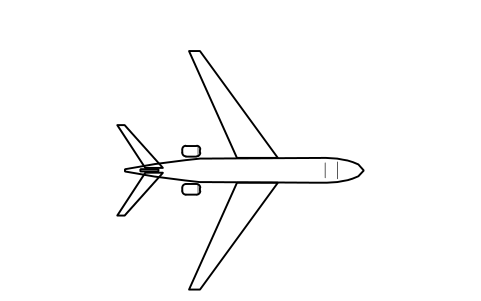

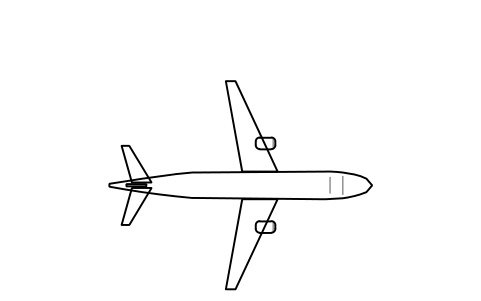

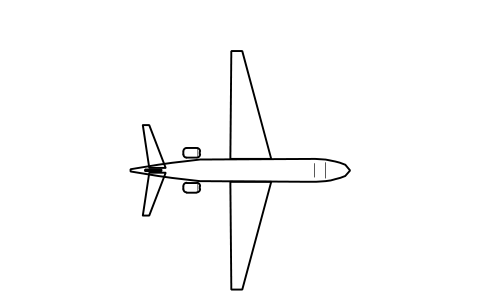

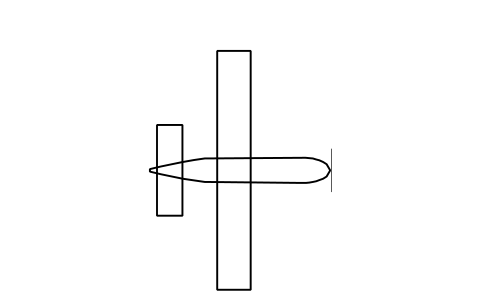

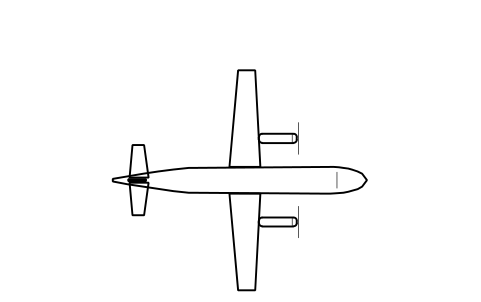

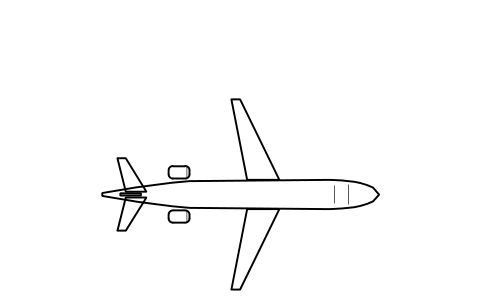

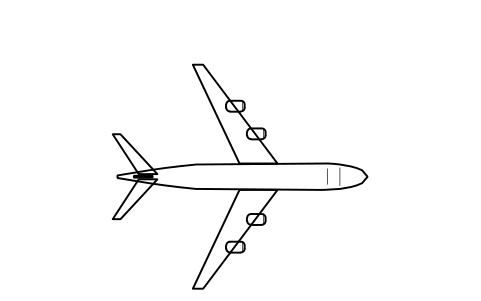

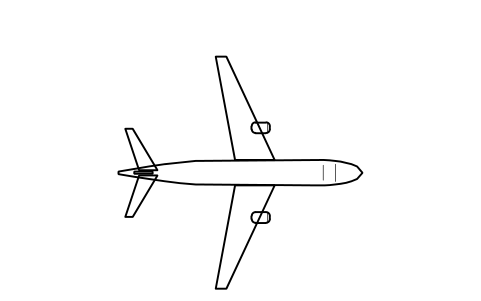

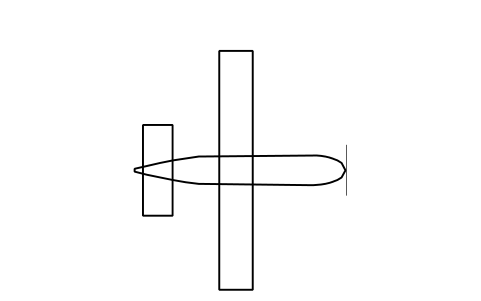

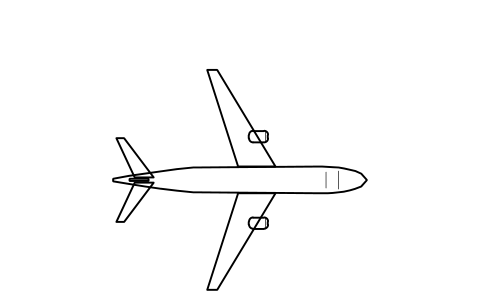

No. Son siluetas en planta con la longitud y la envergadura típicas de cada tipo, con posiciones de motores y flecha cercanas a la aeronave real, pero no son planos de fabricante. Sirven para planificar plataforma y terminal; para las comprobaciones finales de giro, chorro y márgenes usa los datos de planificación aeroportuaria del fabricante.

¿Puedo cambiar un símbolo o añadir atributos?

Sí. Abra el DWG, edite un bloque con BEDIT para cambiarlo o añadir atributos y guarde. Para actualizar los dibujos que ya contienen el bloque, ejecute ATTSYNC o sustituya el bloque. Haga antes una copia de seguridad: los valores de los atributos pueden perderse si se usa ATTSYNC sin cuidado.

¿Dónde encuentro un juego completo de estos símbolos para AutoCAD?

AutoCAD solo incluye unos pocos bloques de ejemplo, así que un juego completo de símbolos sale de una biblioteca. Descarga el ZIP de esta página y abre el DWG: cada símbolo es un bloque. Insértalo con INSERT (paleta Bloques, pestaña Bibliotecas, y elige el DWG) o arrástralo desde DesignCenter (ADCENTER). También puedes descargar un solo símbolo por separado.
