Bloques de rodamientos rígidos de bolas gratis para AutoCAD (DWG): ISO 15, series 618 a 64

Sobre las dimensiones

Las dimensiones son las dimensiones de contorno de la ISO 15: diámetro interior d, diámetro exterior D, anchura B y chaflán mínimo rs min, para las series de dimensiones 18, 19, 10, 02, 03 y 04 y diámetros interiores hasta 100 mm, 190 rodamientos en total. Las tolerancias, el juego interno, las capacidades de carga, los diámetros de resalte y las versiones con obturaciones o placas no forman parte de los bloques.

Los rodamientos son dibujos propios simplificados, no copias de la norma, y la biblioteca no está certificada. Los aros y la bola muestran el tamaño y el espacio necesario, no el diseño interno de un fabricante. Toma las tolerancias, las capacidades de carga y los ajustes de la norma y del catálogo de tu proveedor.

Preguntas frecuentes

¿Qué rodamientos se incluyen?

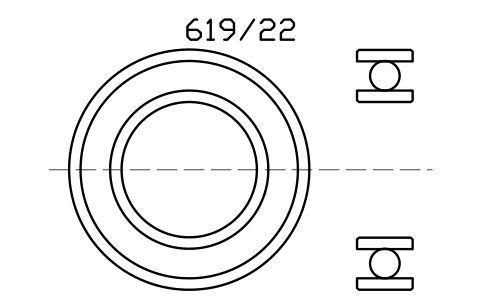

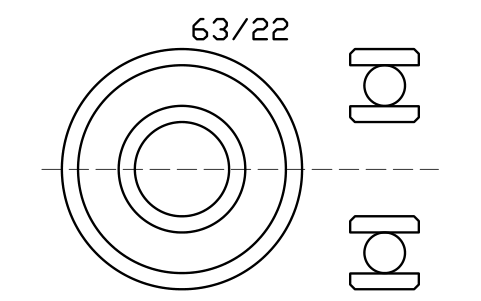

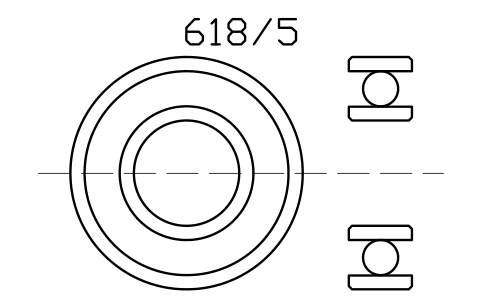

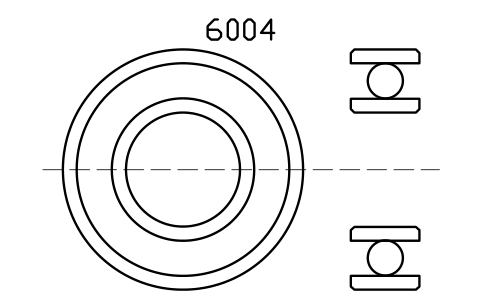

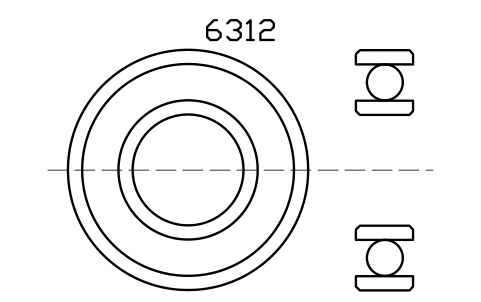

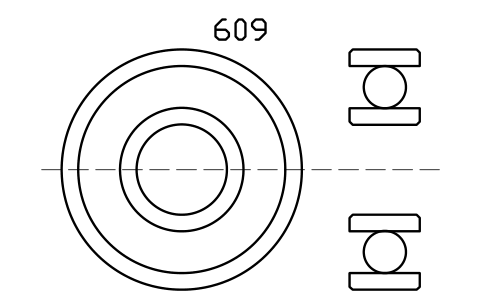

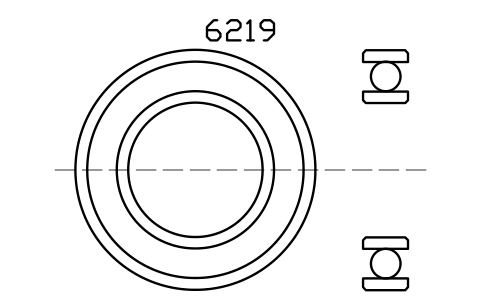

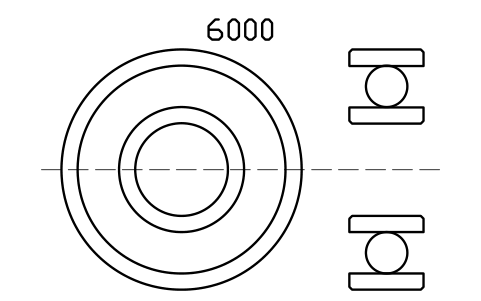

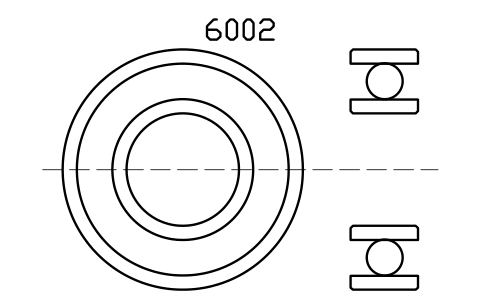

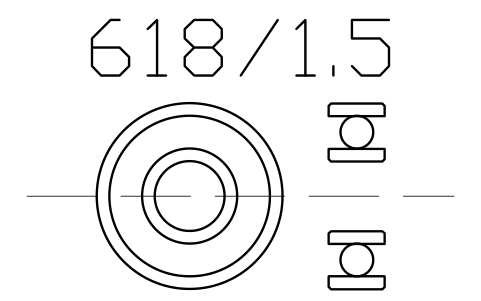

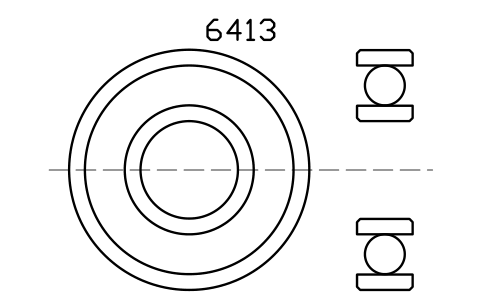

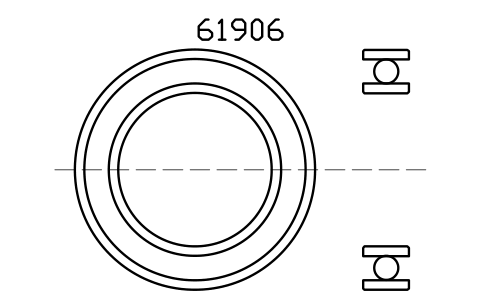

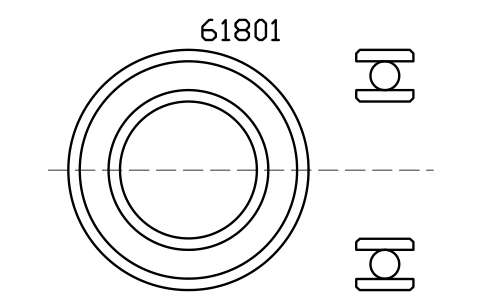

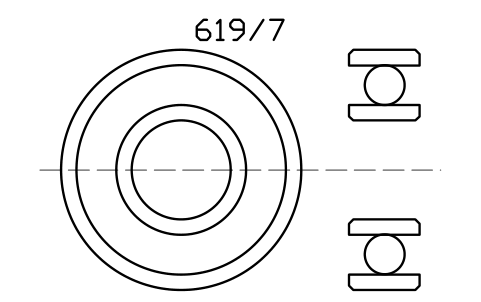

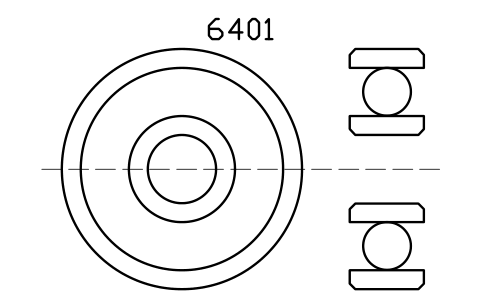

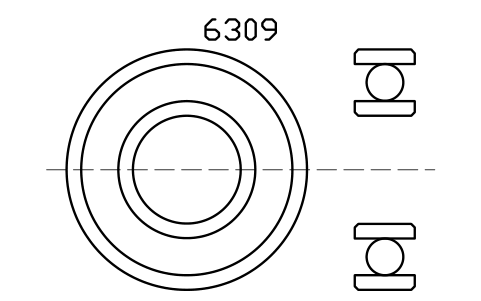

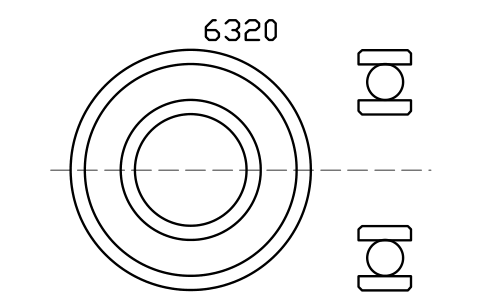

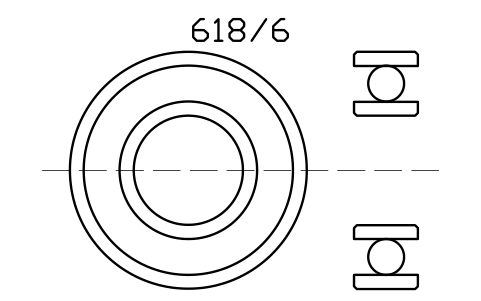

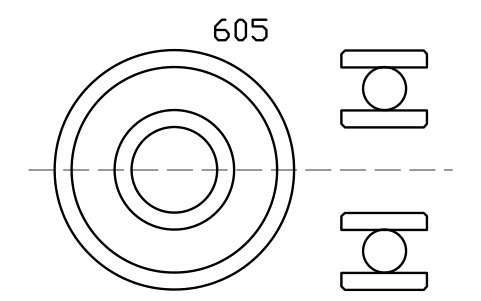

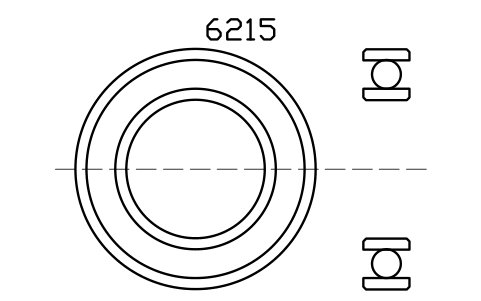

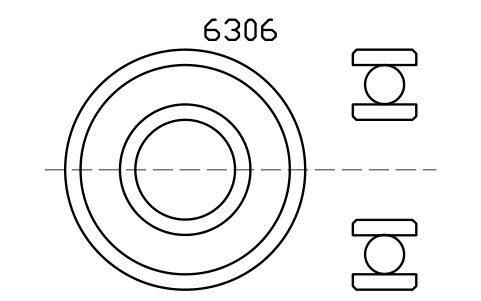

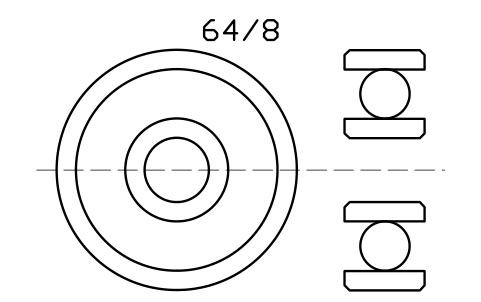

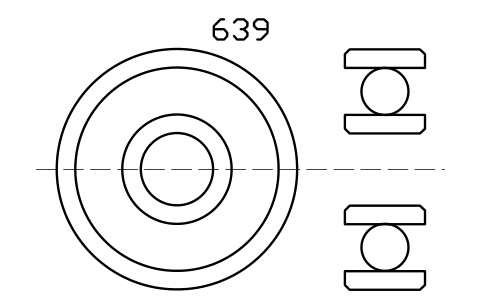

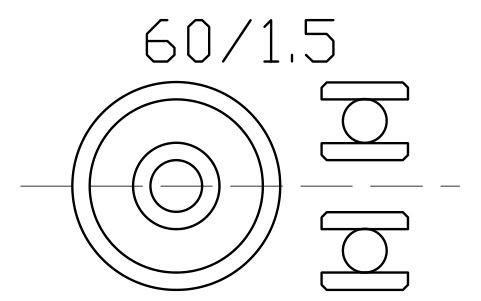

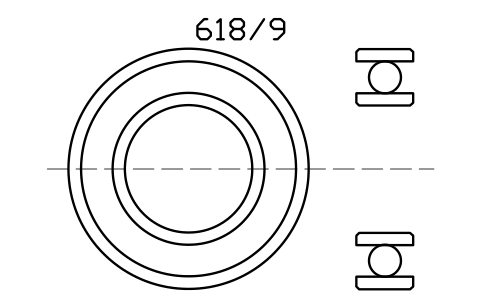

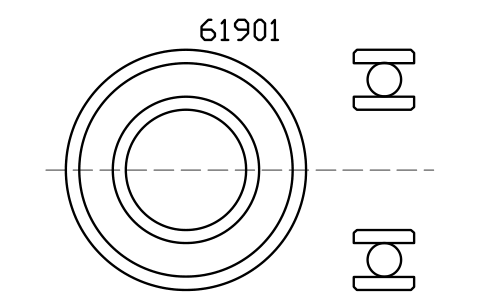

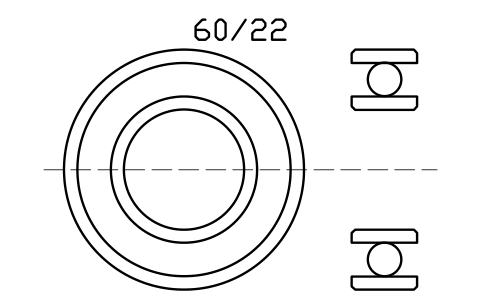

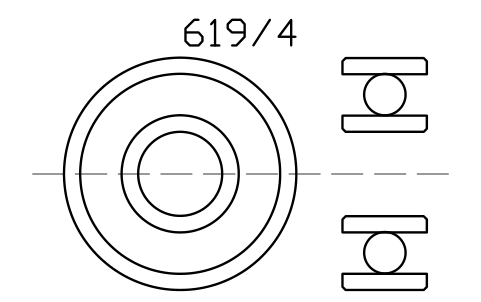

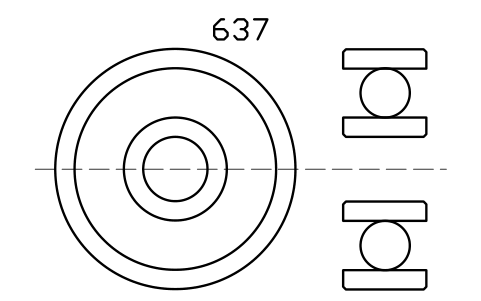

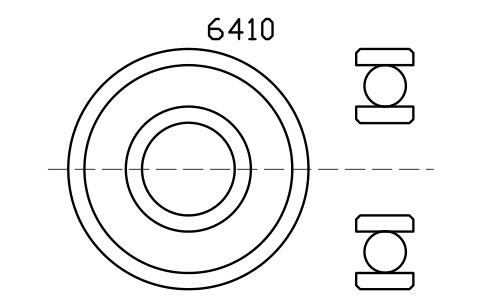

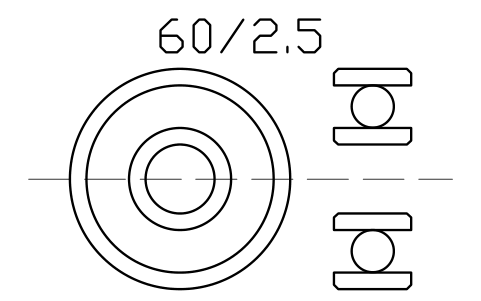

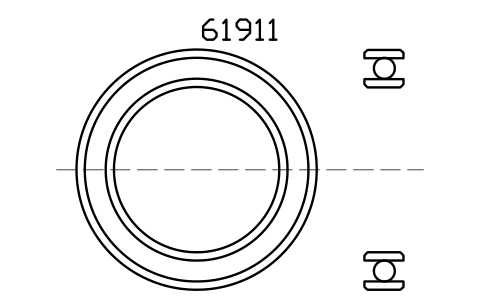

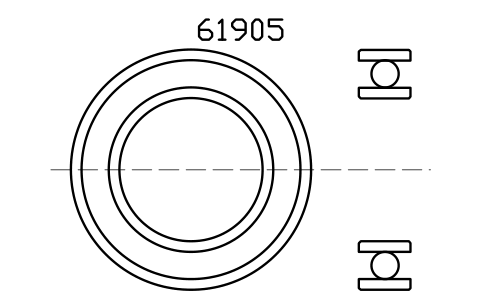

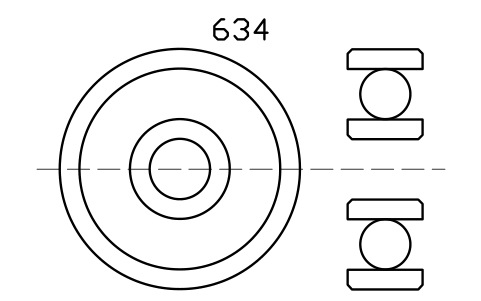

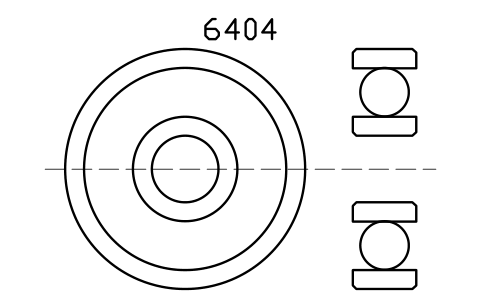

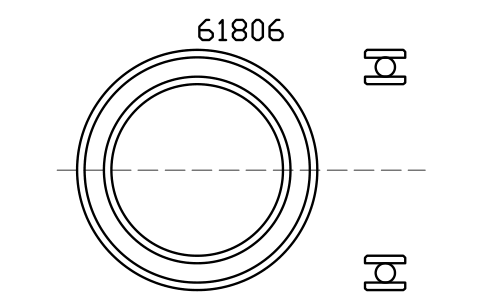

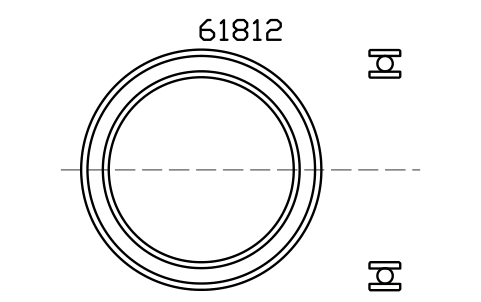

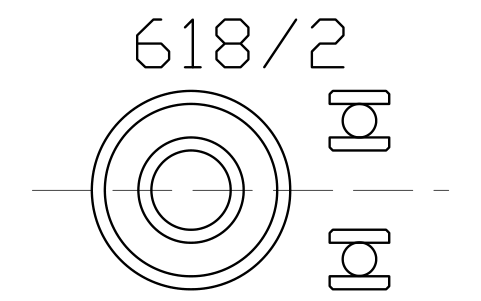

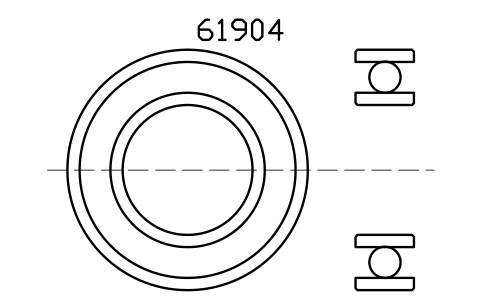

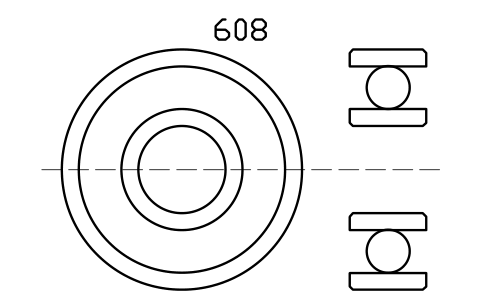

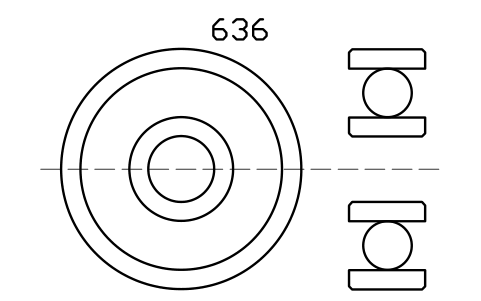

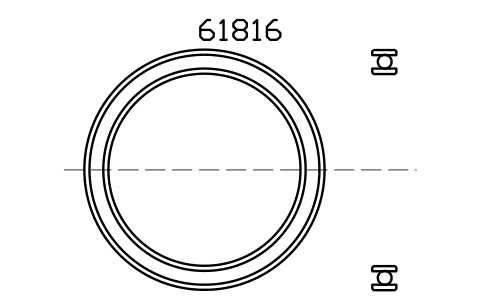

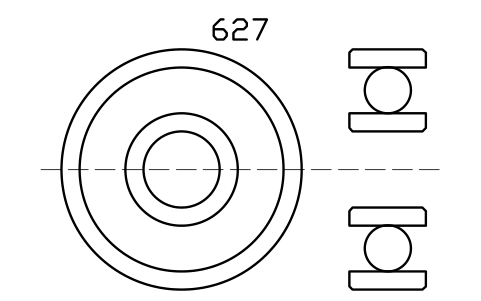

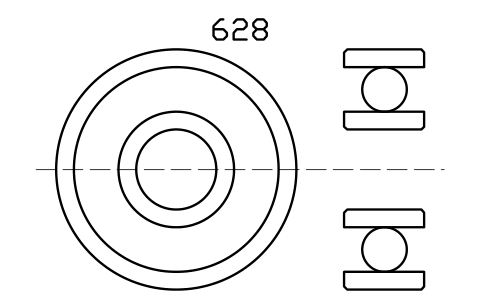

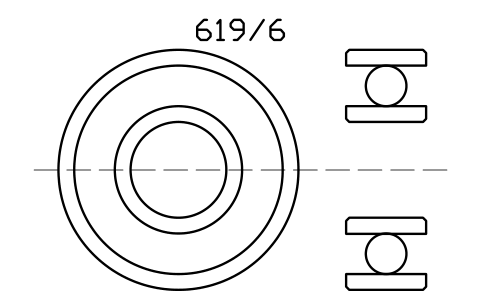

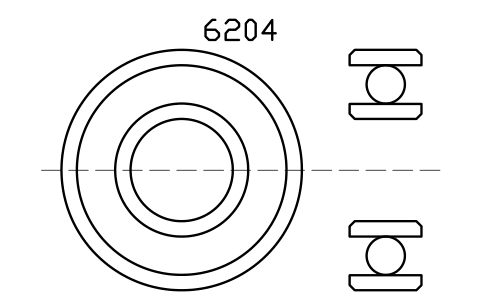

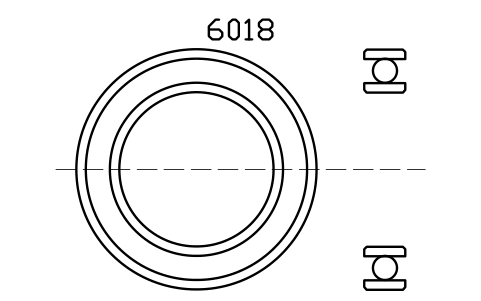

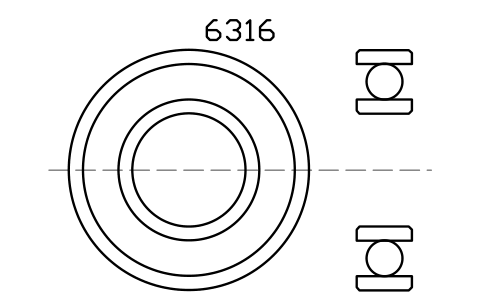

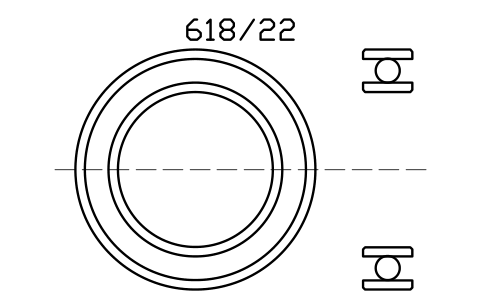

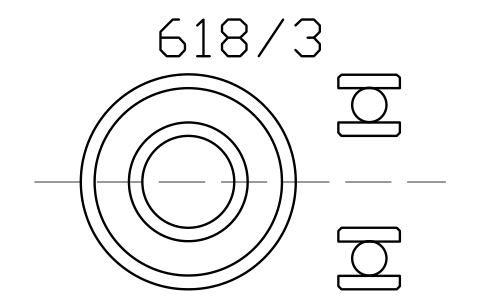

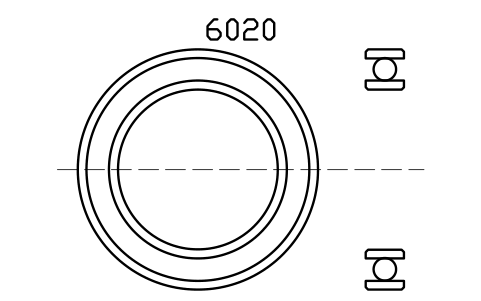

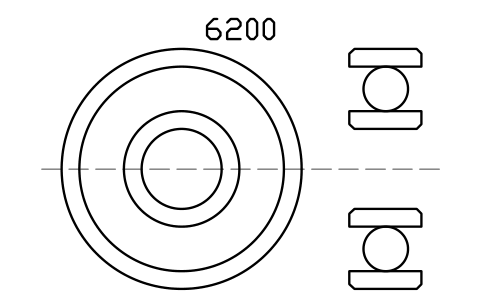

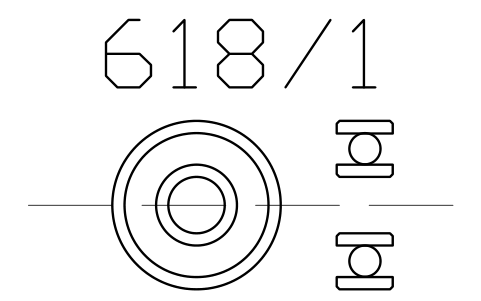

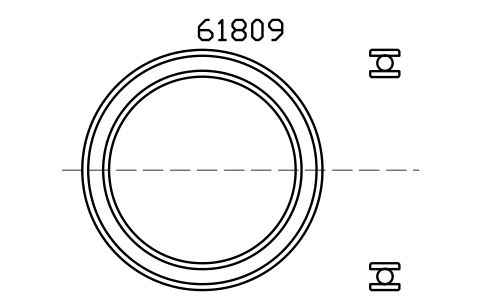

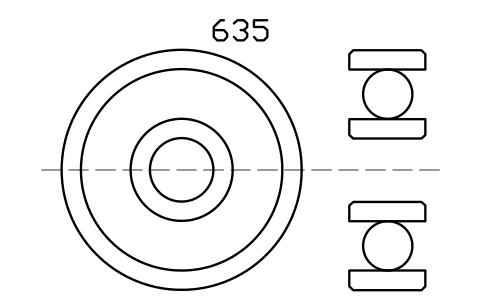

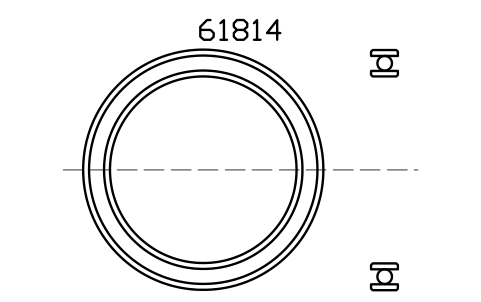

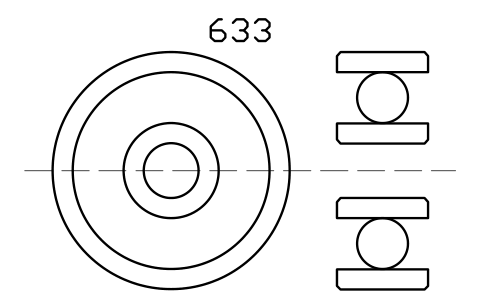

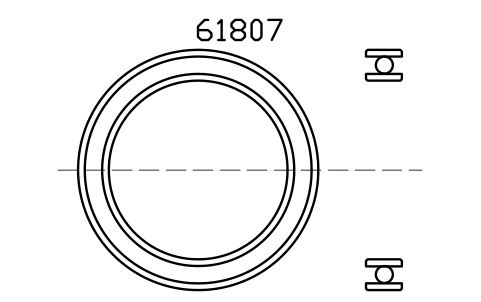

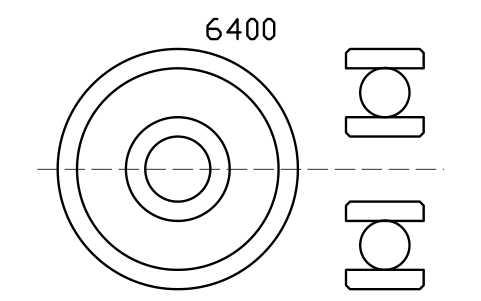

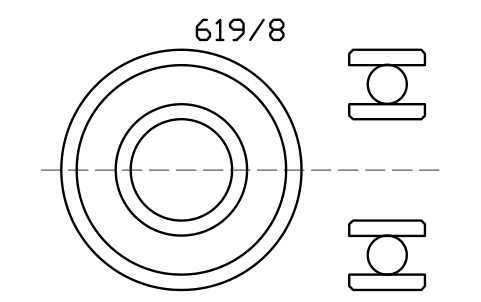

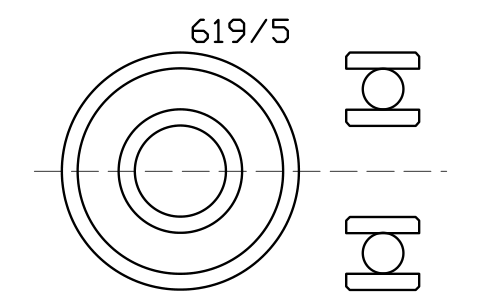

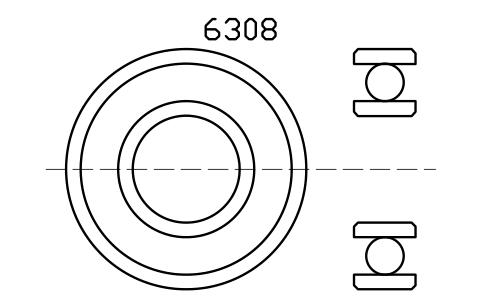

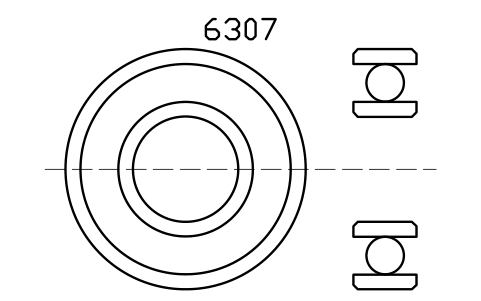

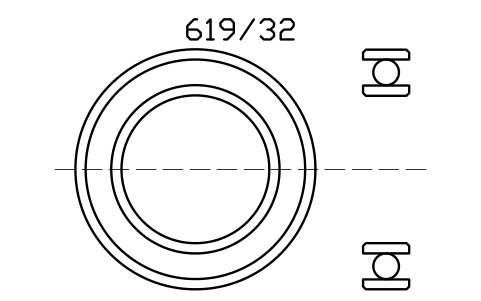

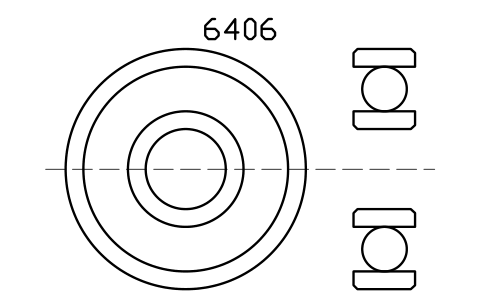

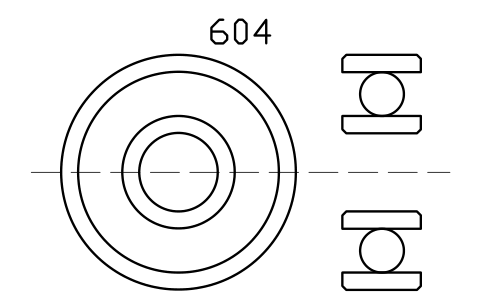

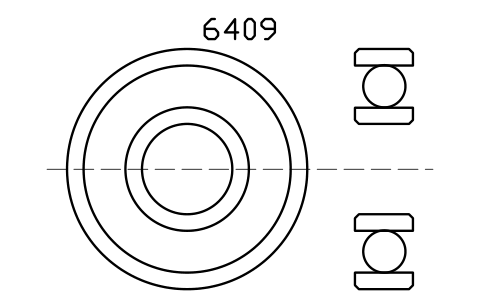

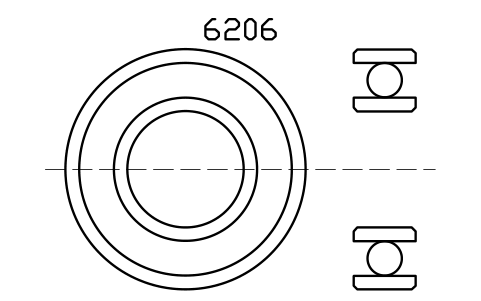

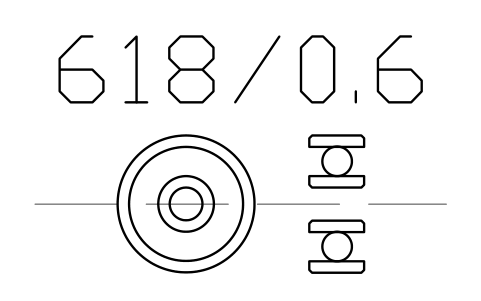

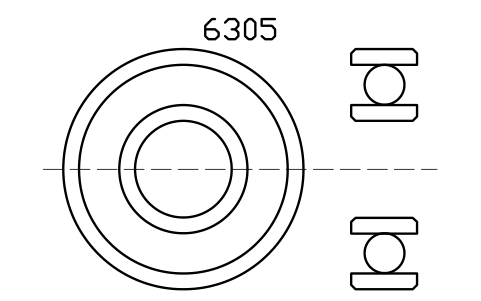

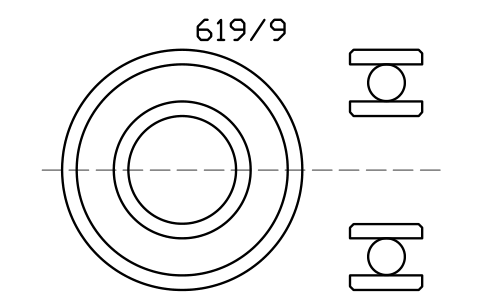

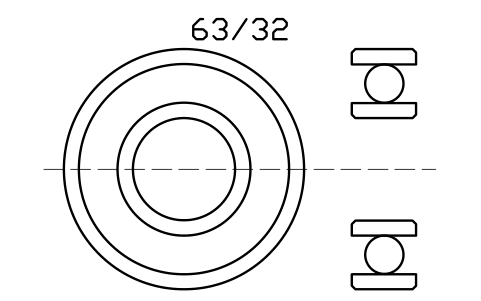

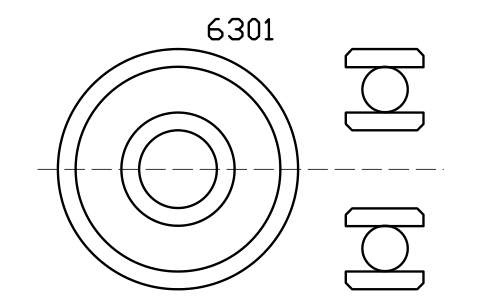

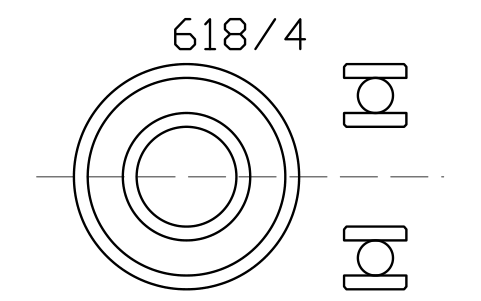

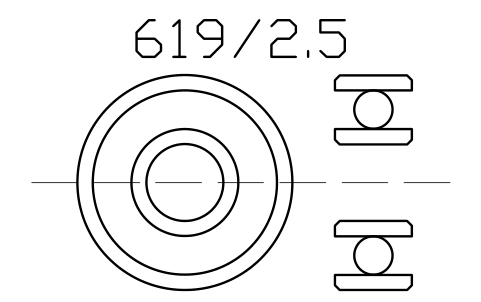

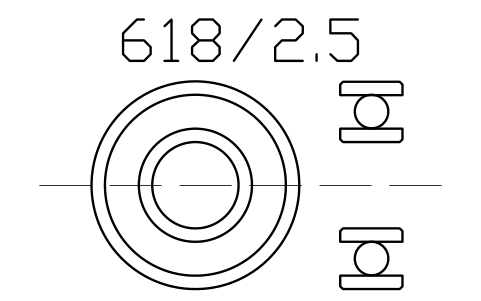

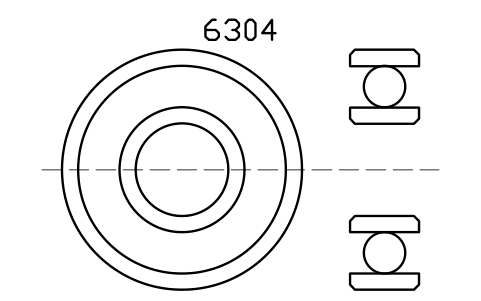

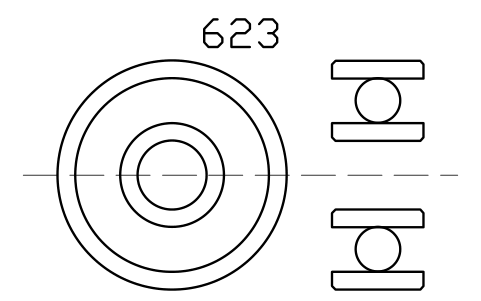

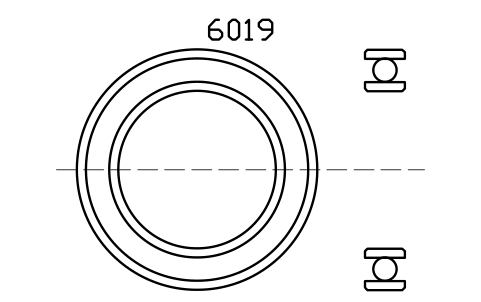

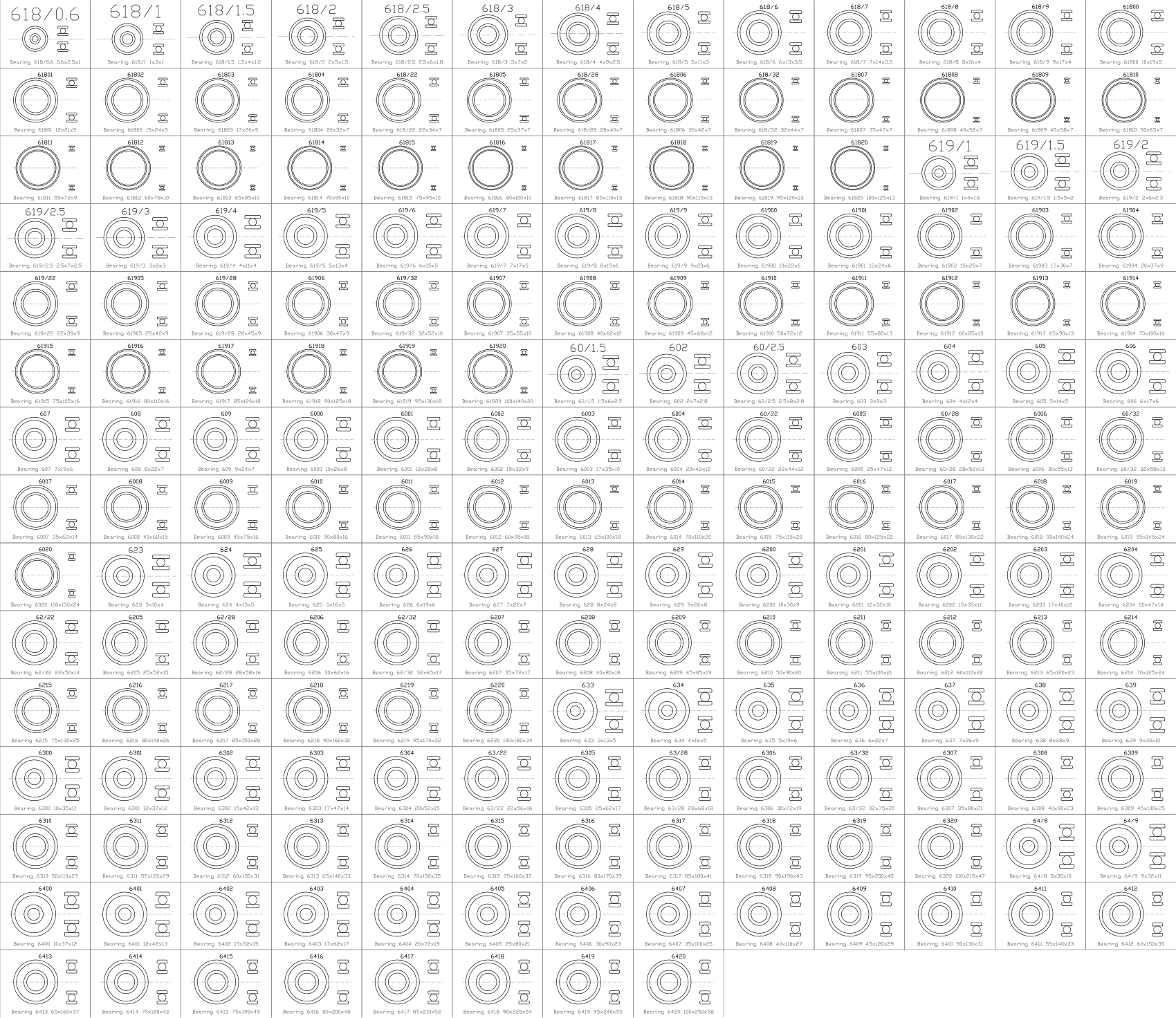

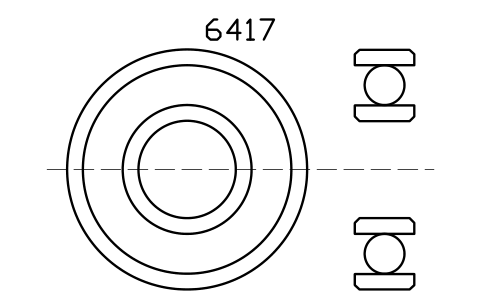

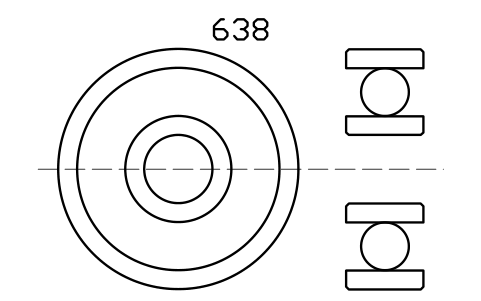

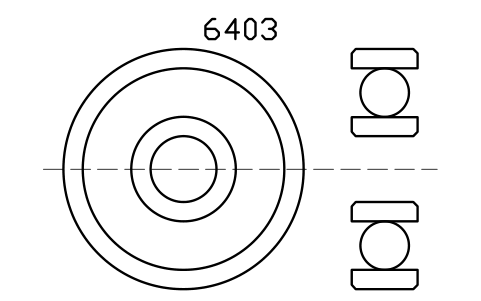

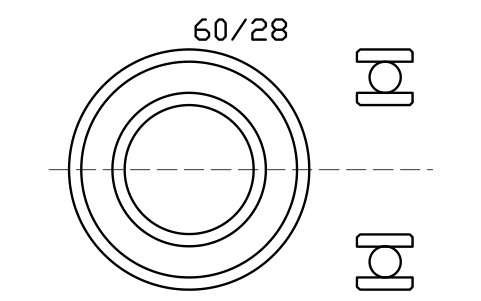

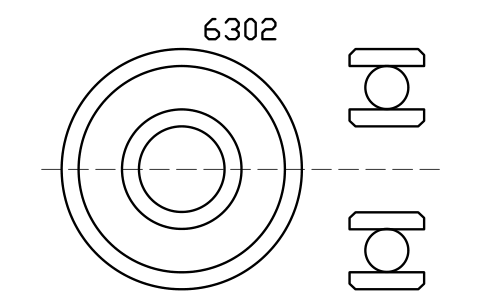

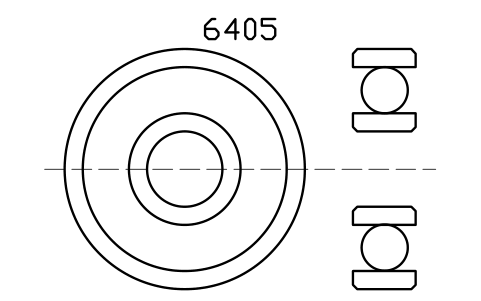

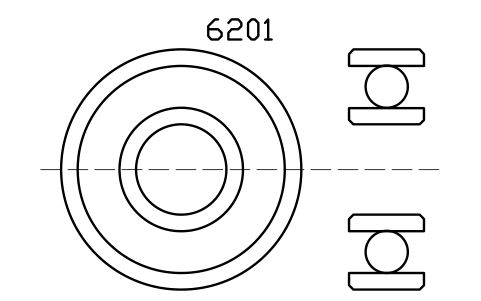

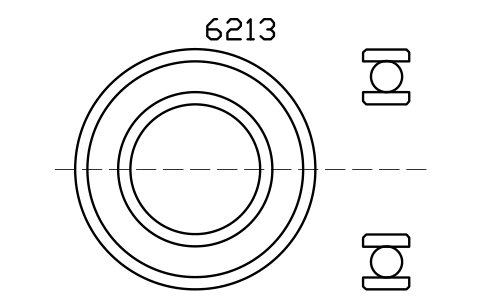

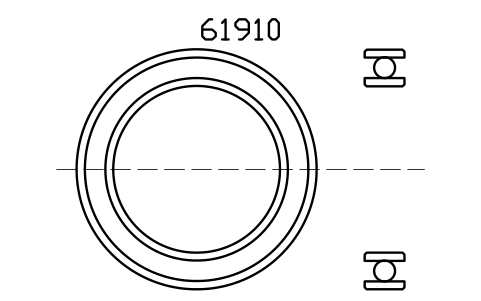

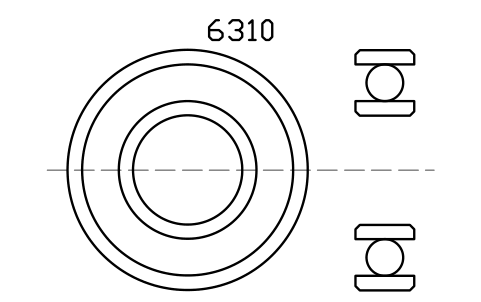

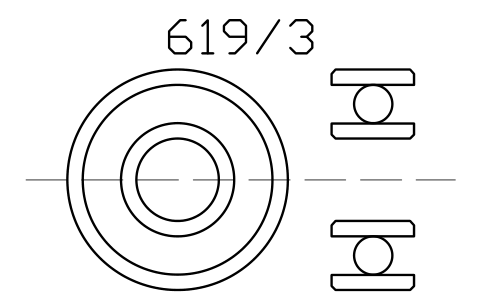

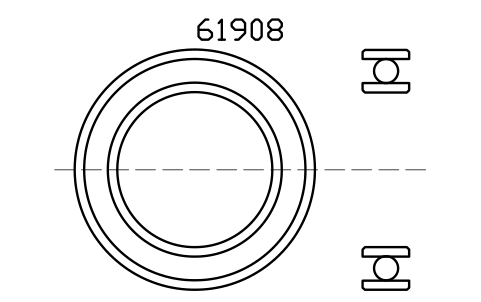

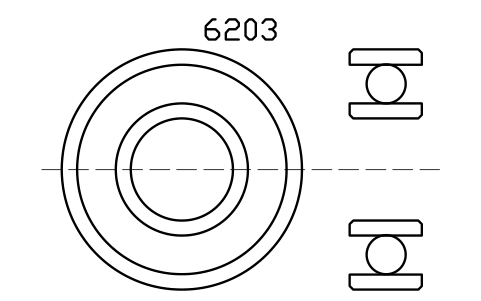

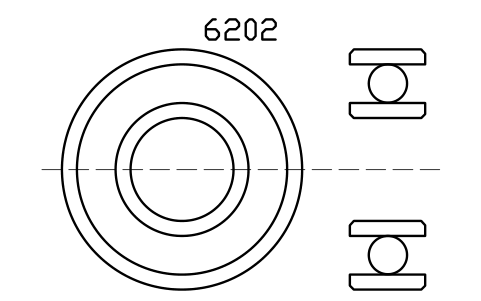

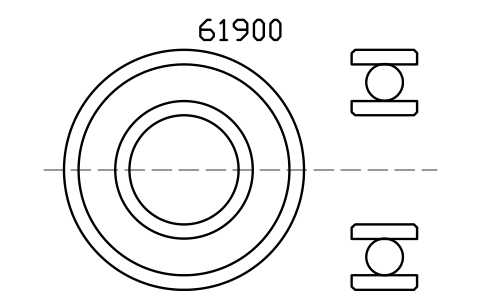

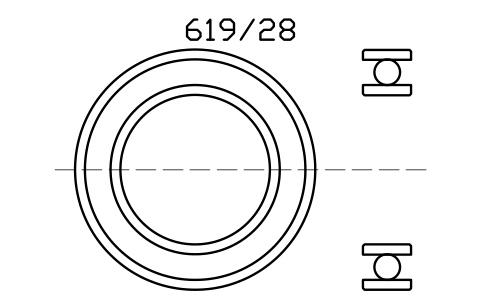

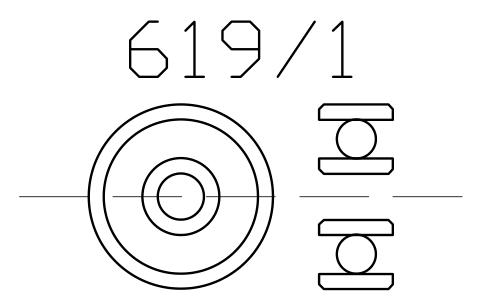

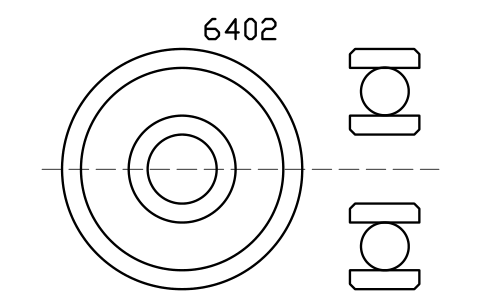

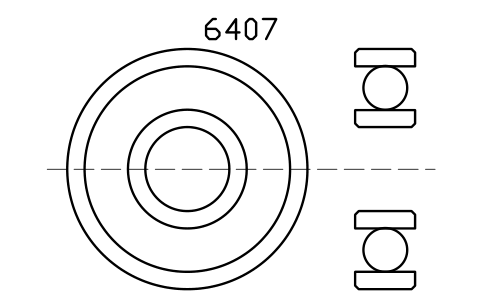

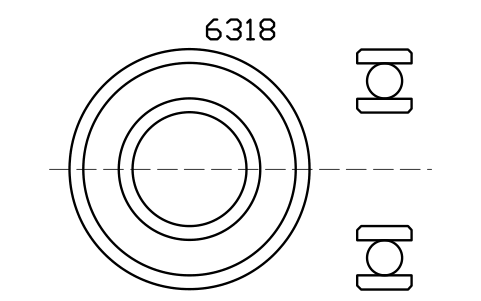

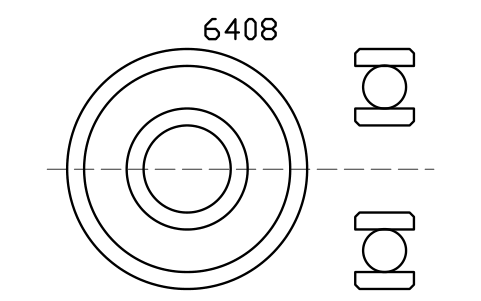

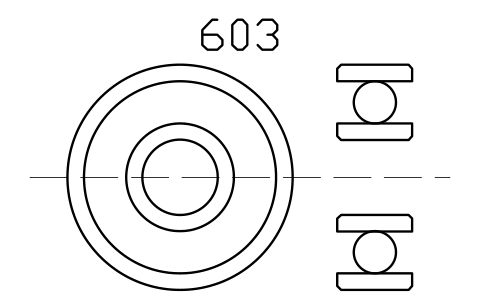

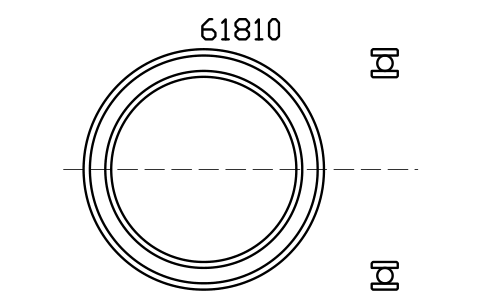

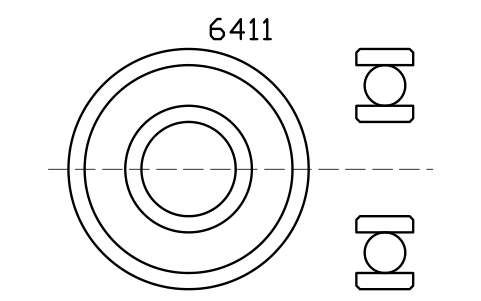

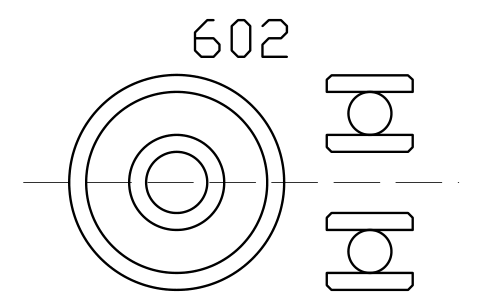

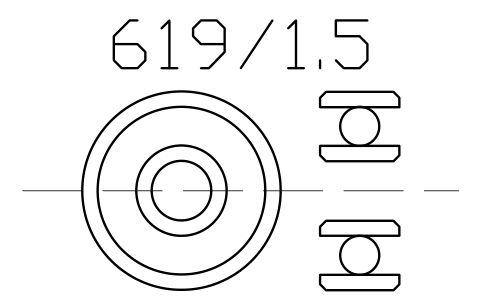

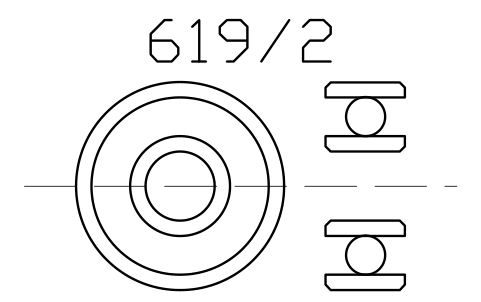

Los rodamientos rígidos de bolas de las series 618, 619, 60, 62, 63 y 64 con todos los diámetros interiores de 0,6 a 100 mm de la ISO 15: 36 de la serie 618, 35 de la 619, 34 de la 60, 31 de la 62, 31 de la 63 y 23 de la 64. No se incluyen diámetros mayores, las series 7, 8 y 9, ni rodamientos de contacto angular, de rodillos o axiales.

¿Los rodamientos están dibujados a tamaño real?

Sí. El diámetro interior, el exterior y la anchura están en milímetros a escala 1:1: un 6205 mide 25 mm de diámetro interior, 52 mm de exterior y 15 mm de ancho. El bloque sirve en un plano de conjunto, para la disposición de eje y alojamiento o para comprobar una holgura.

¿Puedo usar los símbolos en proyectos comerciales?

Sí. Son libres para usar y modificar en sus propios proyectos, también comerciales. Se ofrecen tal cual, sin garantía.

¿Puedo usar los bloques para diseñar el eje y el alojamiento?

Los bloques dan el contorno del rodamiento: diámetro interior, exterior, anchura y chaflán. Úsalos para colocar el rodamiento en el conjunto y toma los diámetros de resalte, ajustes y tolerancias de la norma o de tu proveedor.

¿Puedo cambiar un símbolo o añadir atributos?

Sí. Abra el DWG, edite un bloque con BEDIT para cambiarlo o añadir atributos y guarde. Para actualizar los dibujos que ya contienen el bloque, ejecute ATTSYNC o sustituya el bloque. Haga antes una copia de seguridad: los valores de los atributos pueden perderse si se usa ATTSYNC sin cuidado.

¿Dónde encuentro un juego completo de estos símbolos para AutoCAD?

AutoCAD solo incluye unos pocos bloques de ejemplo, así que un juego completo de símbolos sale de una biblioteca. Descarga el ZIP de esta página y abre el DWG: cada símbolo es un bloque. Insértalo con INSERT (paleta Bloques, pestaña Bibliotecas, y elige el DWG) o arrástralo desde DesignCenter (ADCENTER). También puedes descargar un solo símbolo por separado.
