marcas de equipos: alimentación, tierra, seguridad y mandos AutoCAD gratis (DWG): CEI 60417

Sobre la CEI 60417

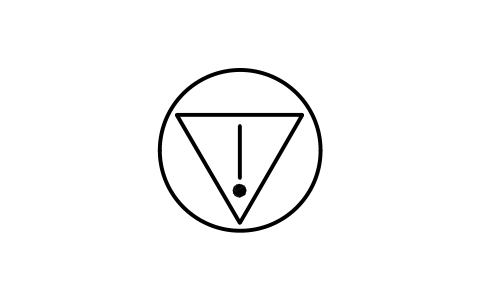

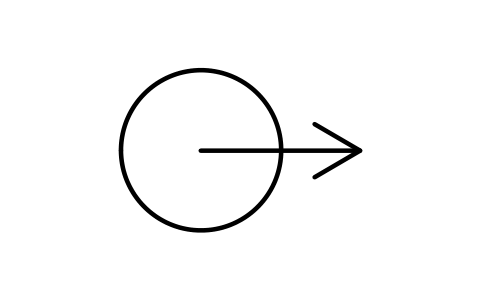

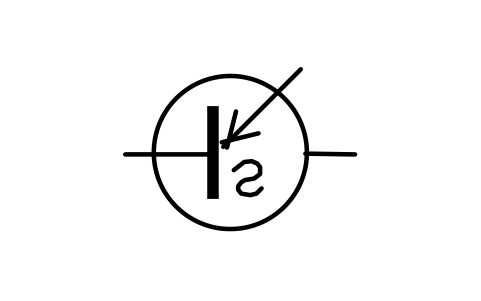

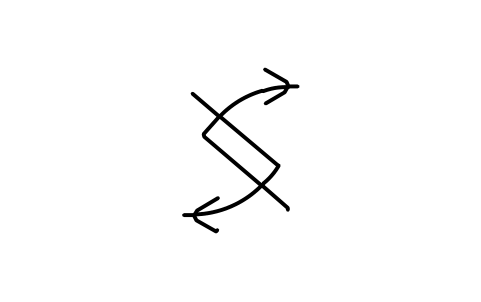

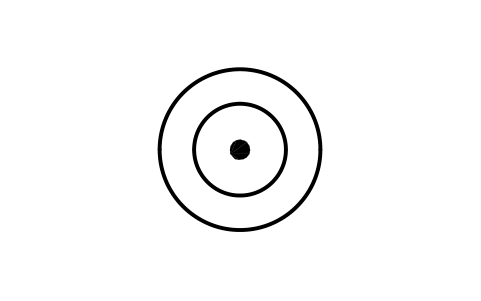

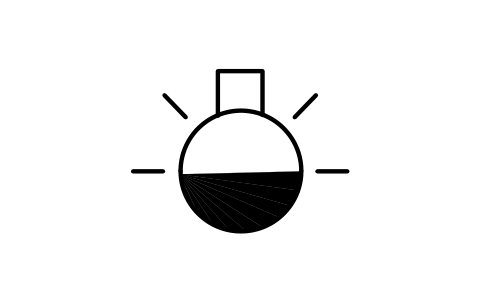

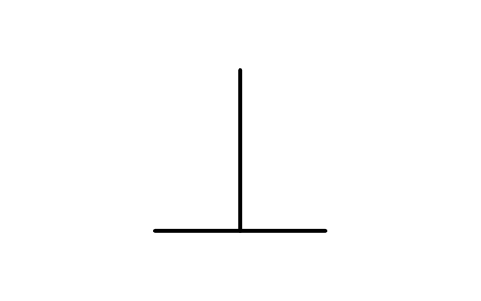

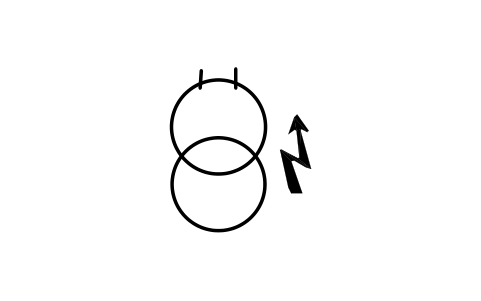

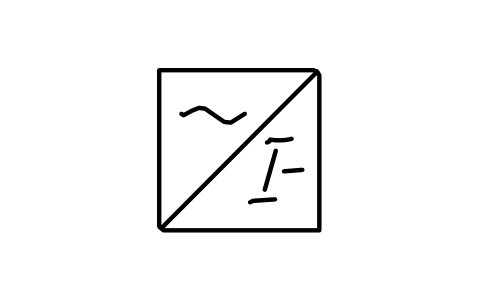

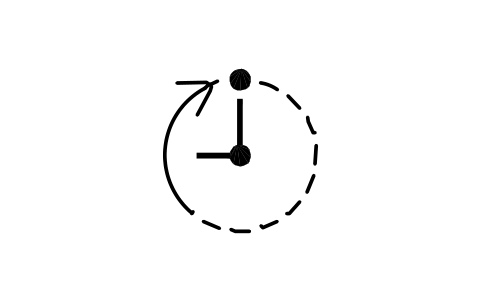

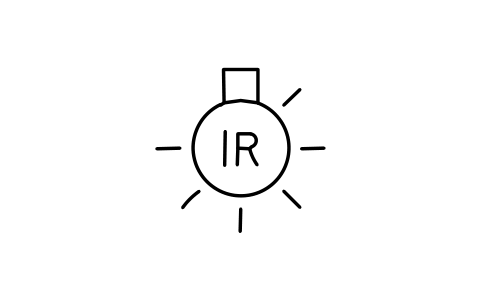

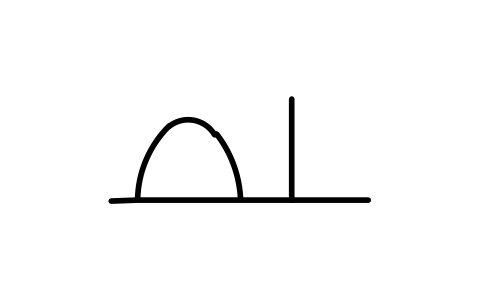

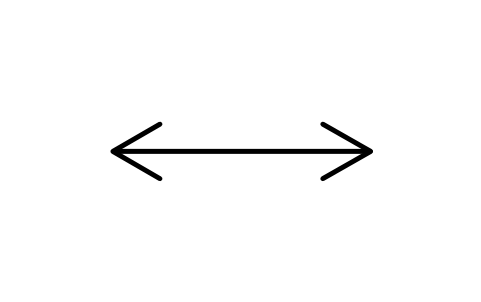

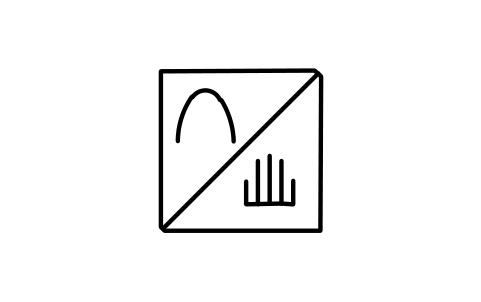

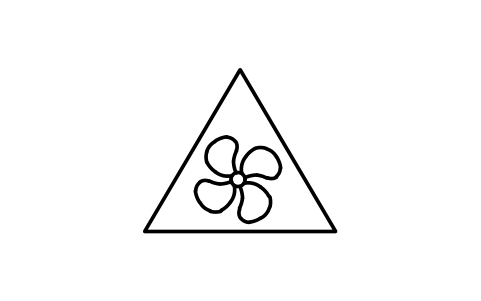

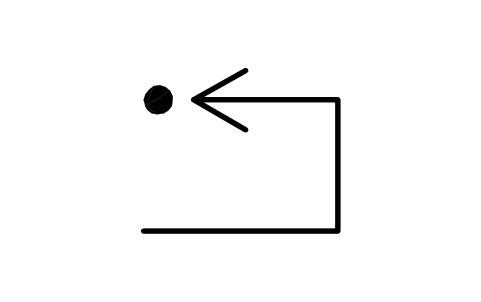

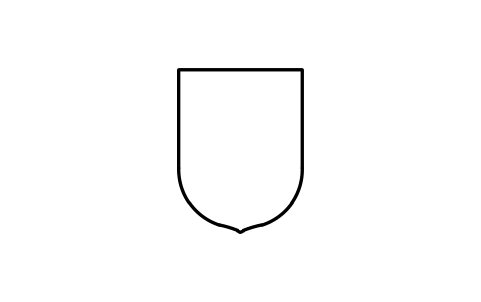

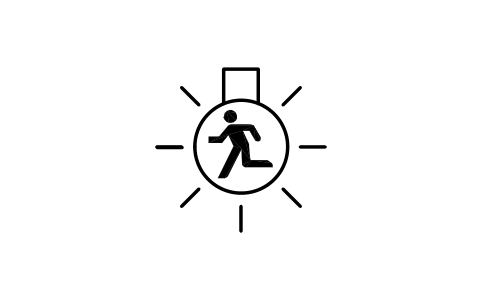

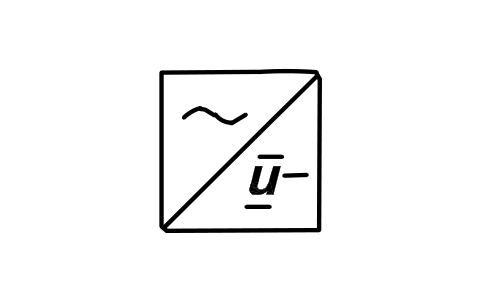

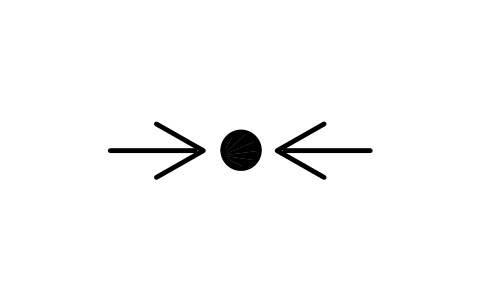

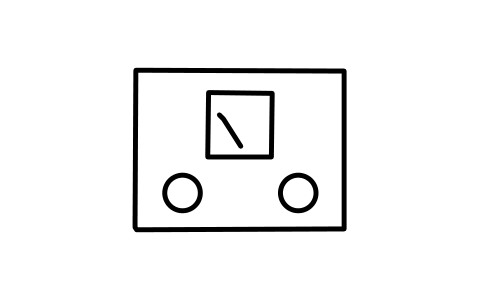

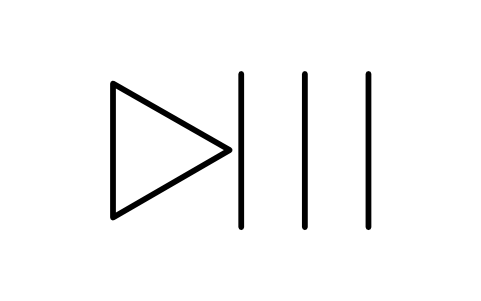

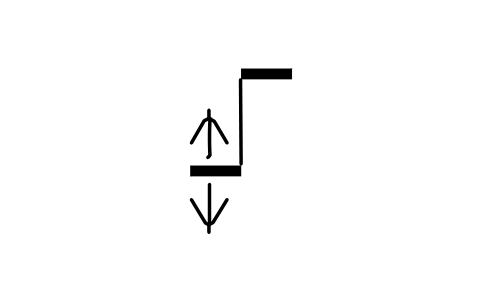

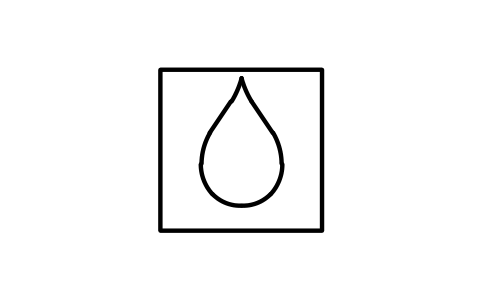

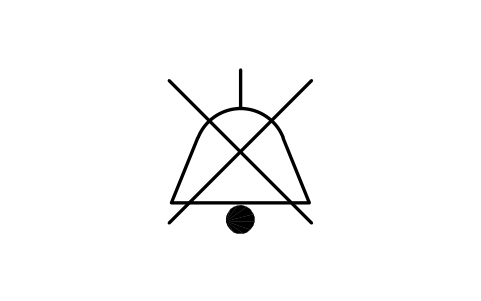

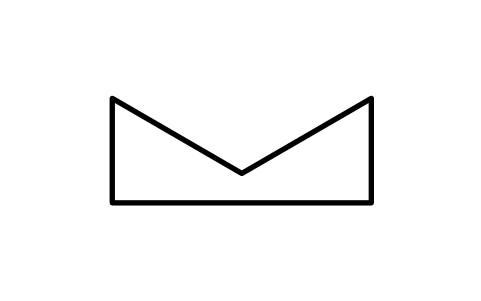

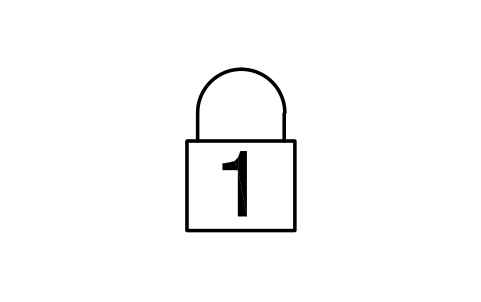

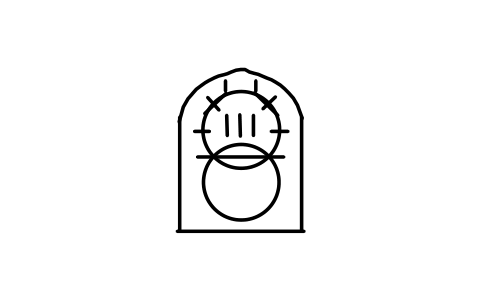

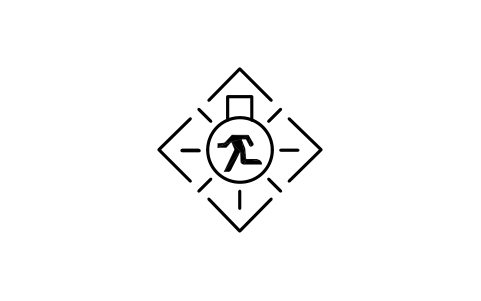

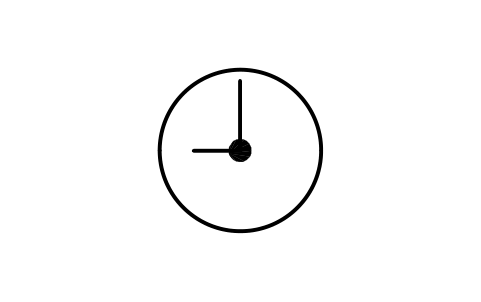

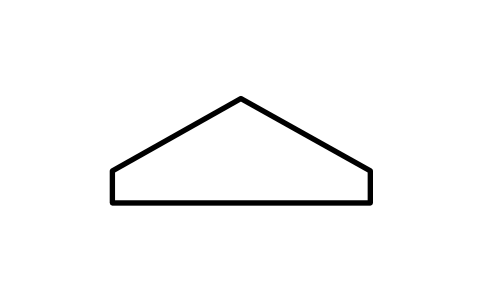

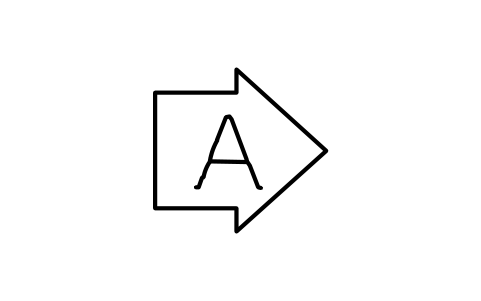

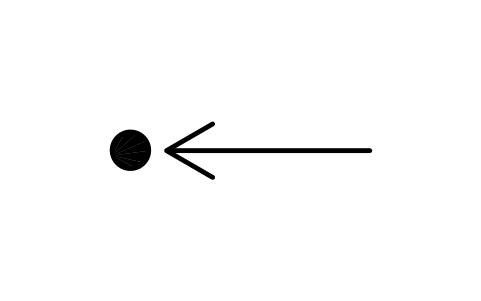

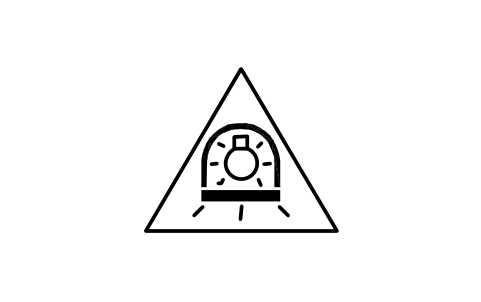

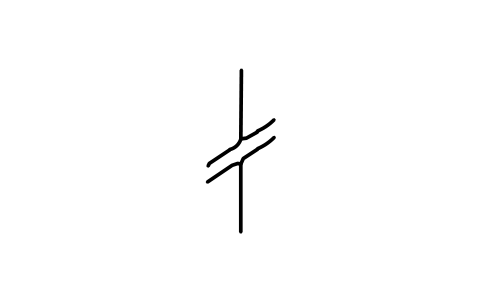

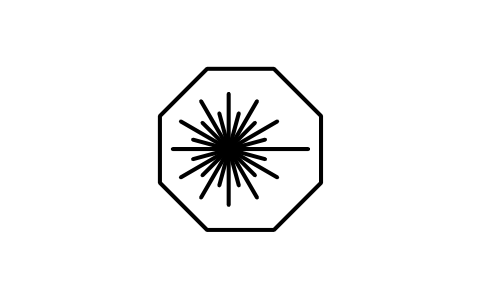

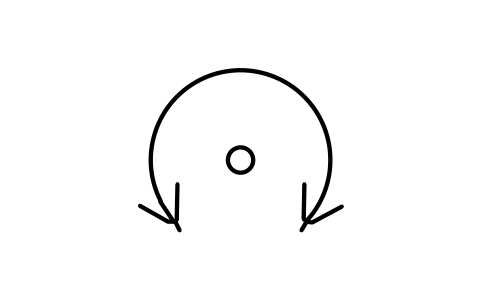

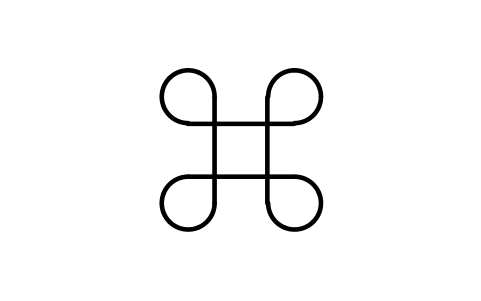

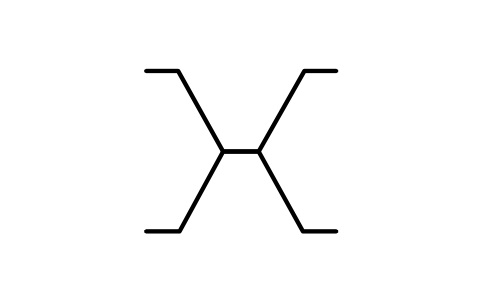

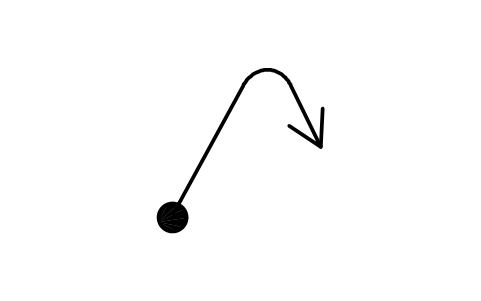

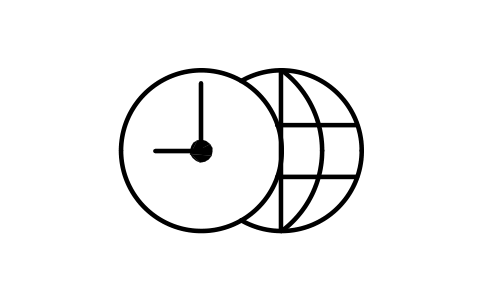

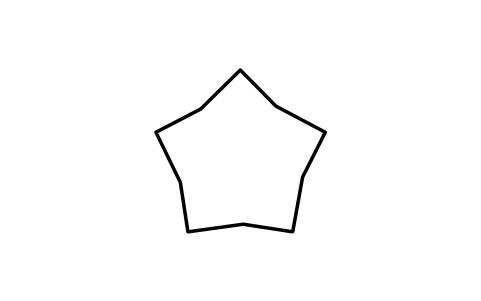

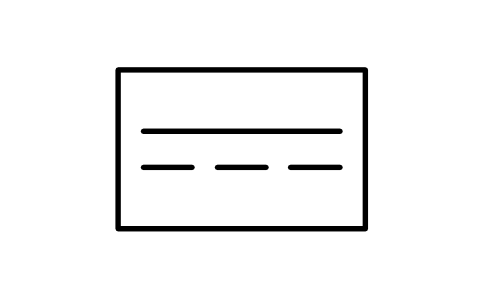

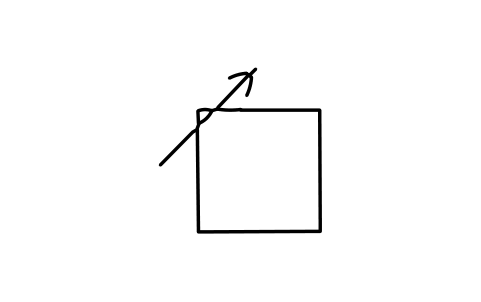

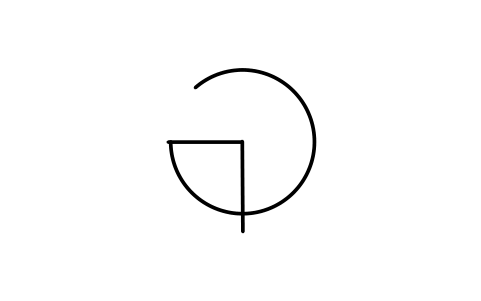

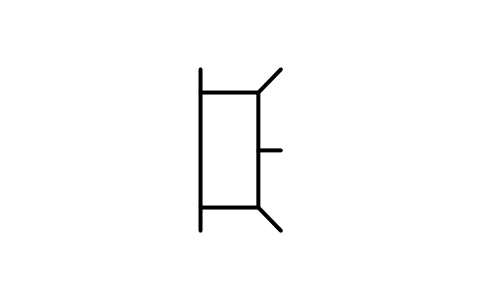

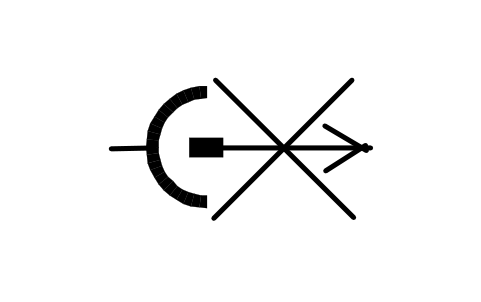

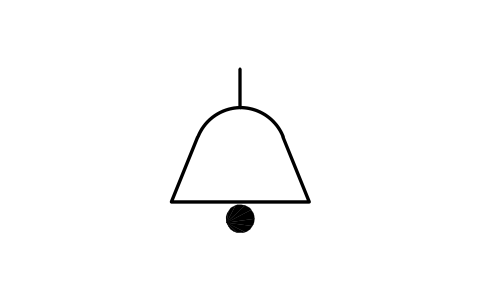

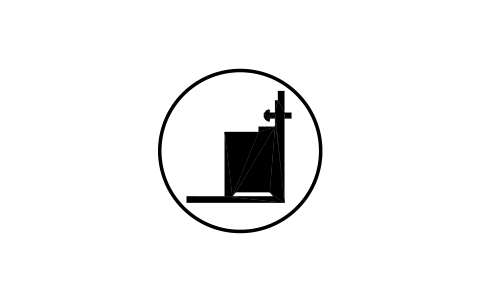

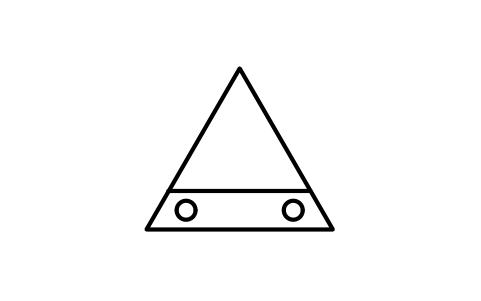

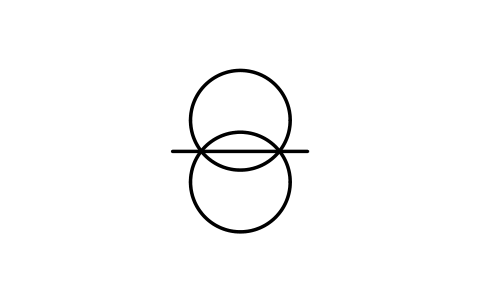

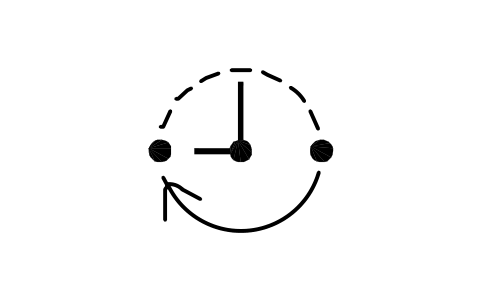

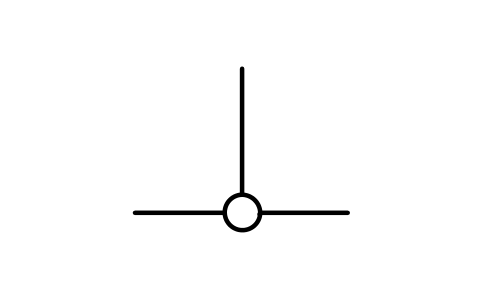

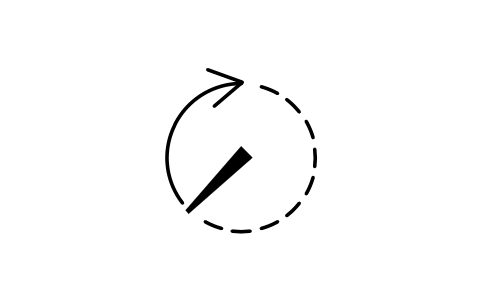

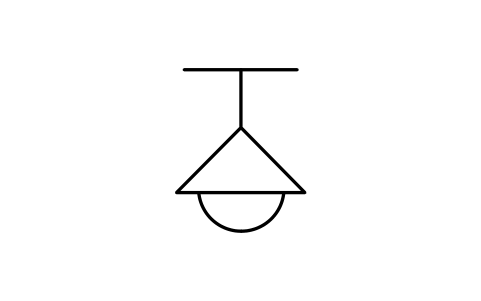

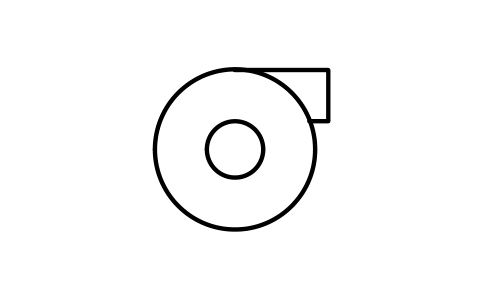

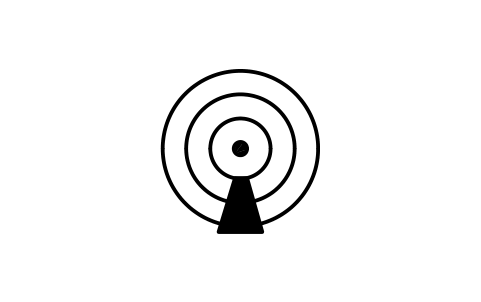

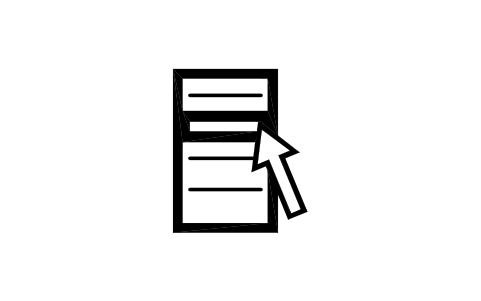

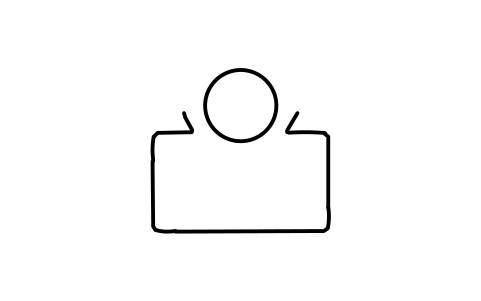

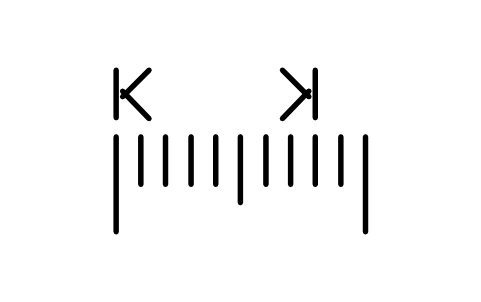

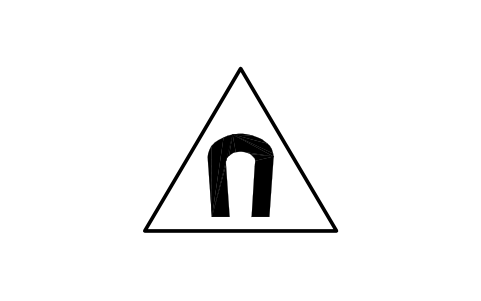

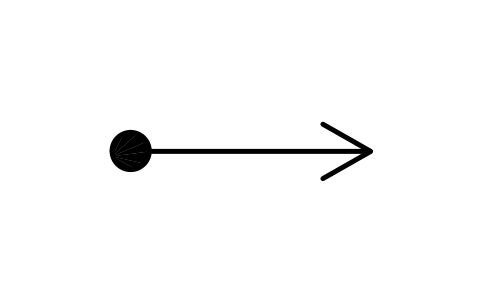

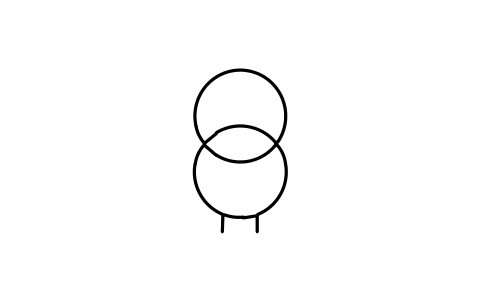

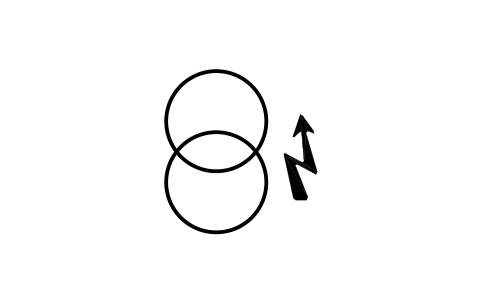

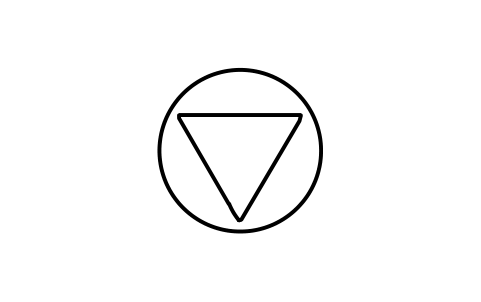

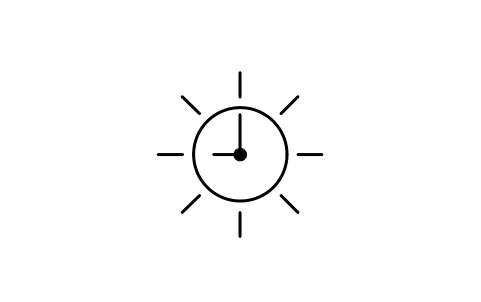

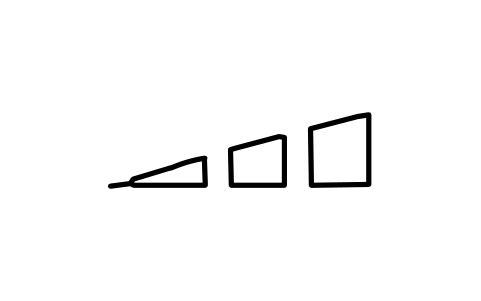

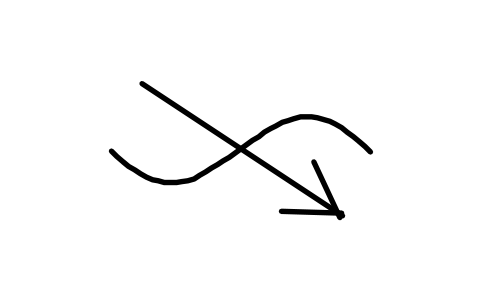

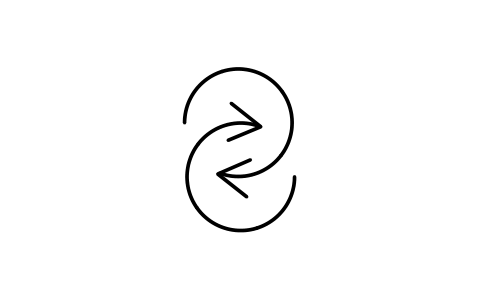

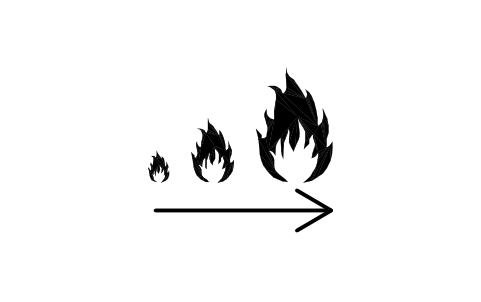

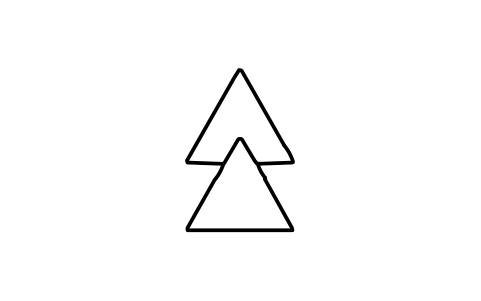

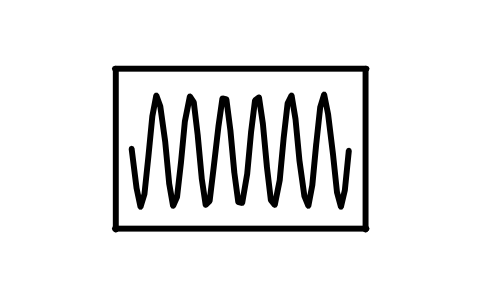

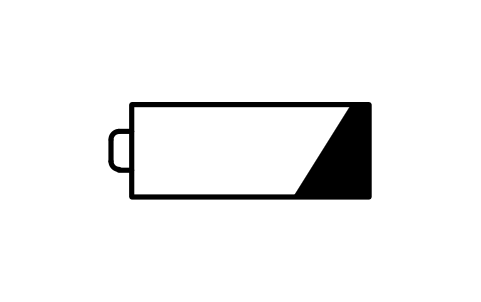

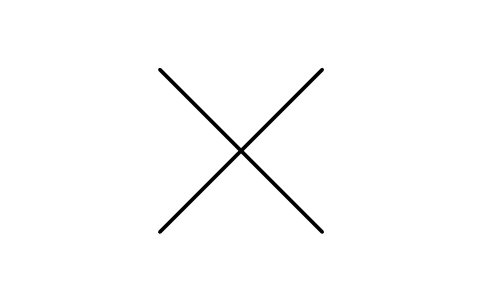

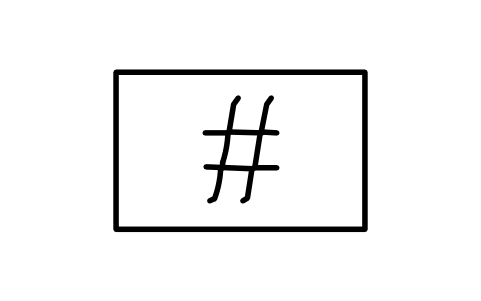

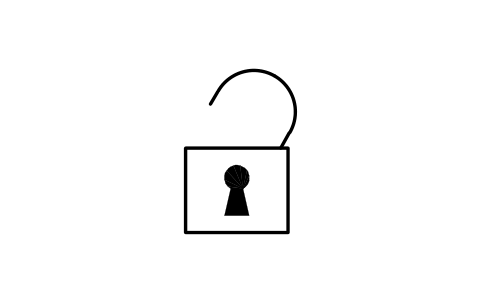

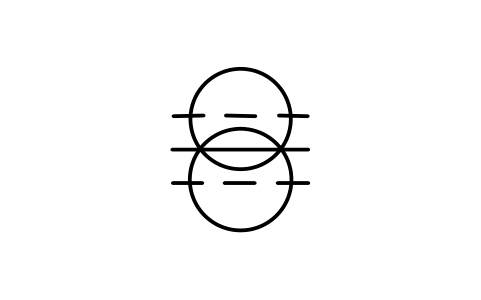

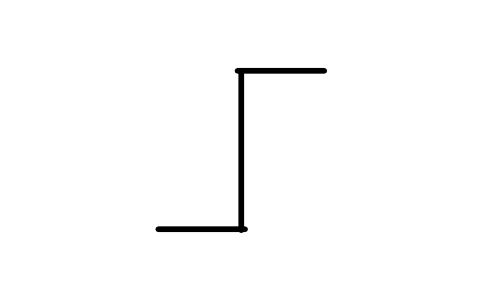

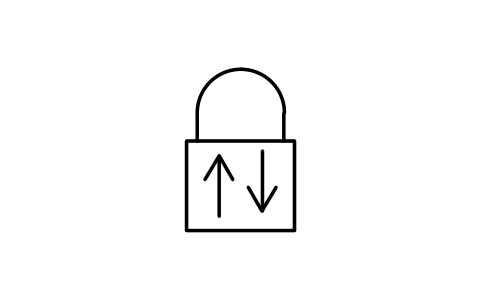

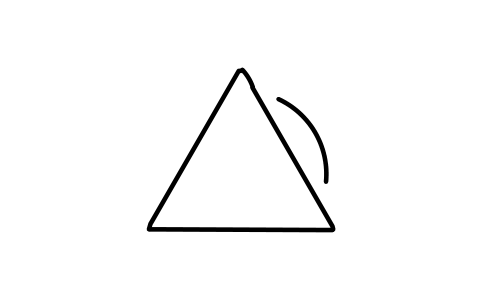

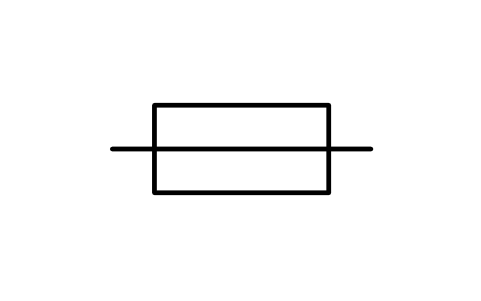

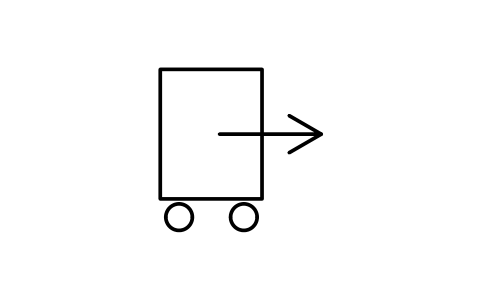

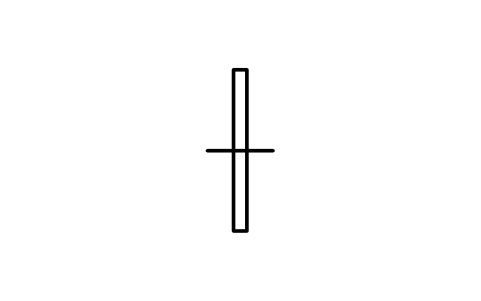

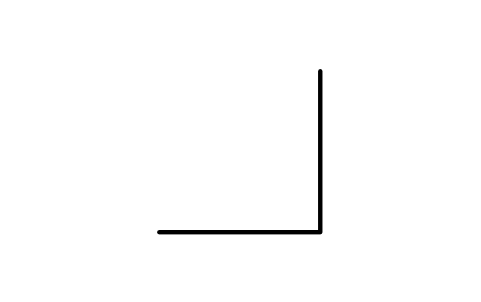

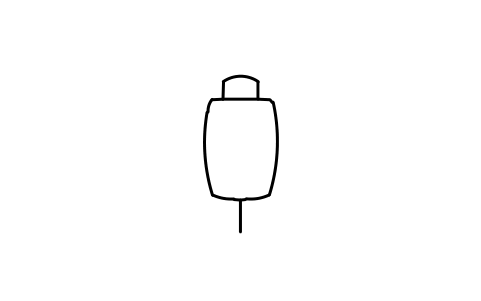

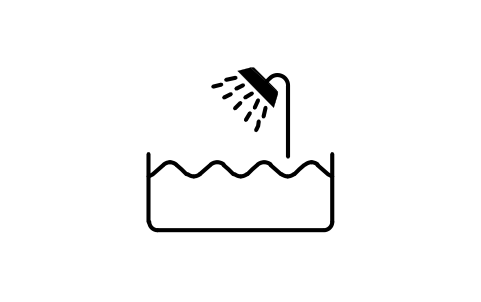

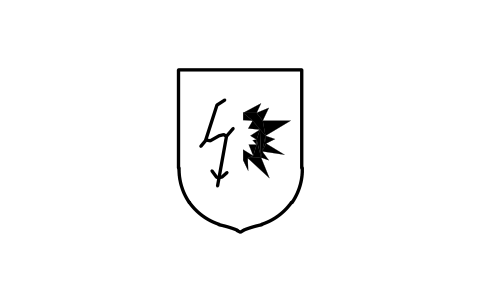

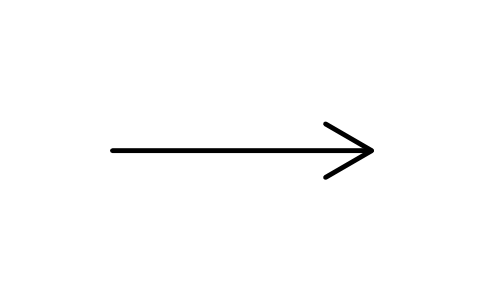

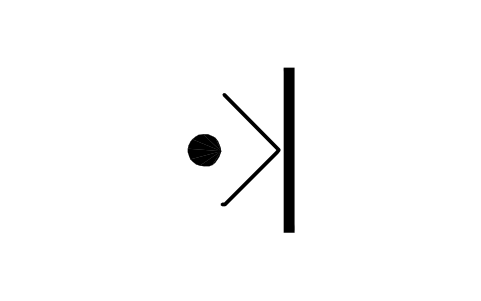

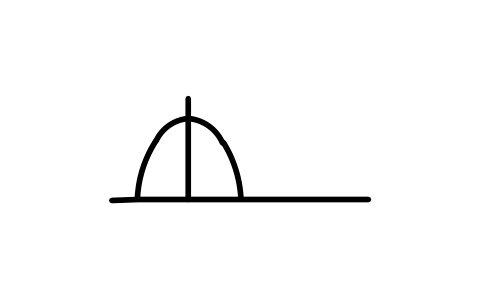

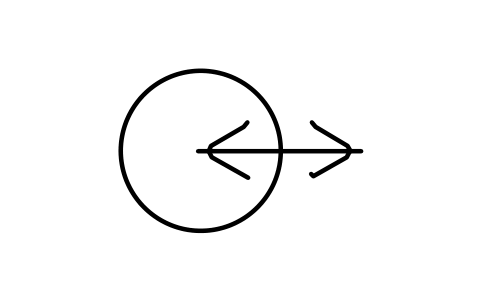

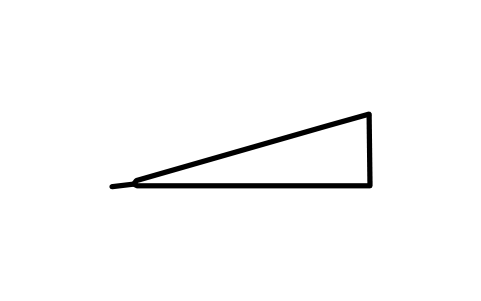

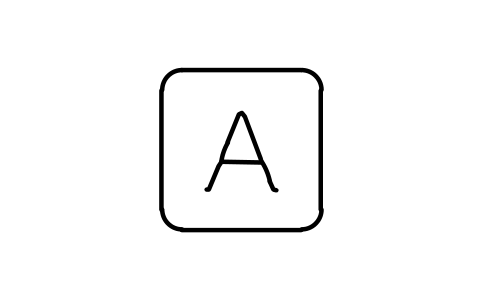

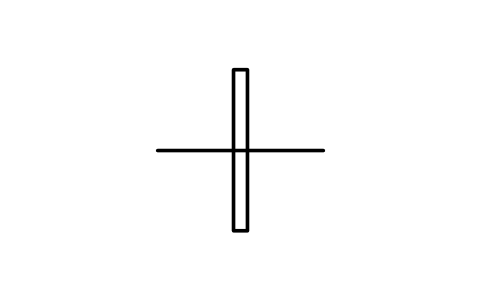

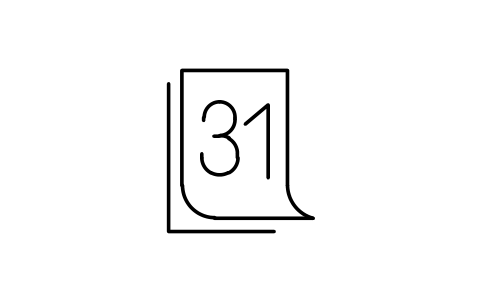

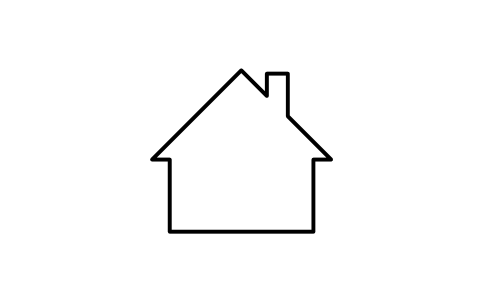

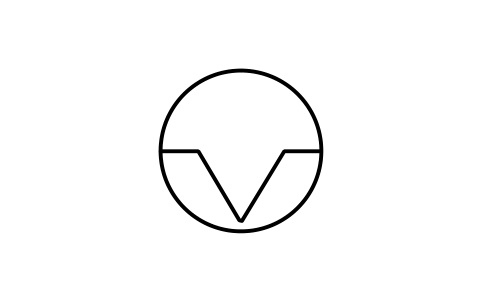

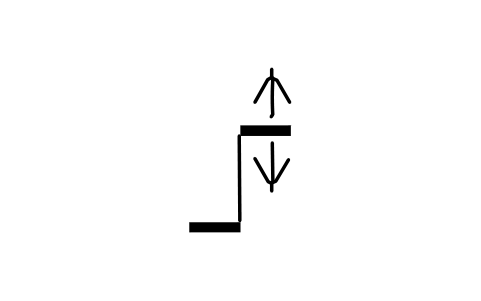

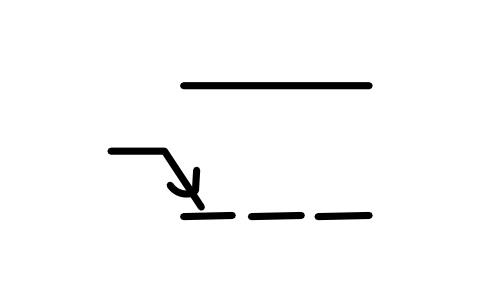

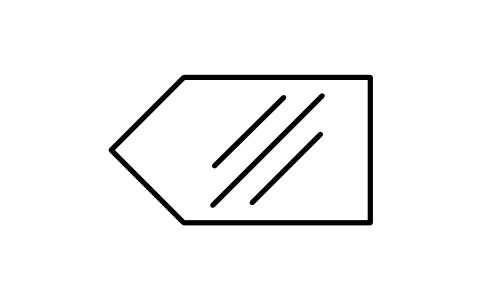

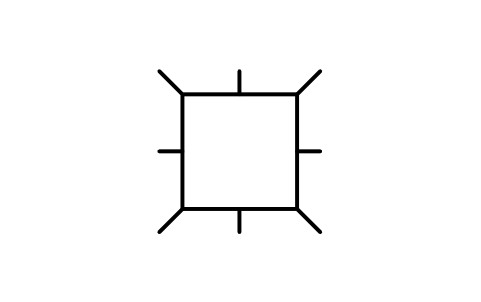

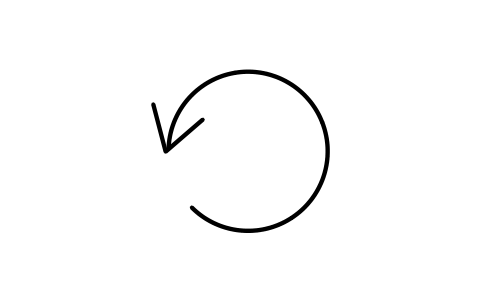

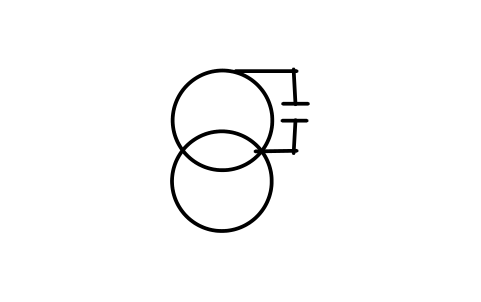

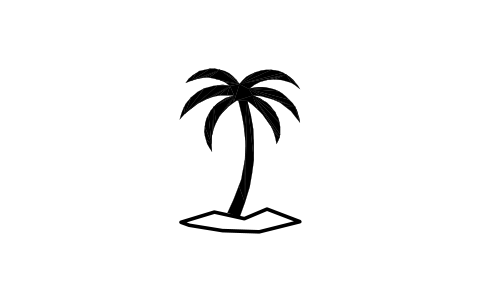

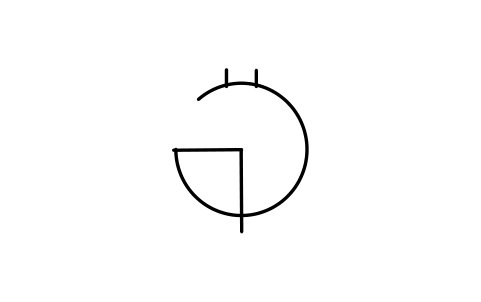

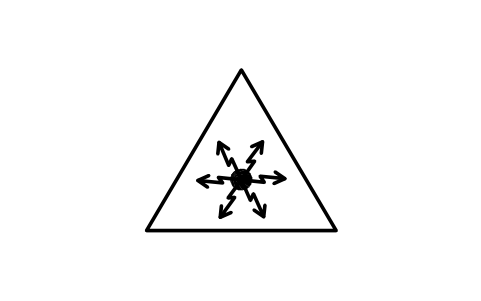

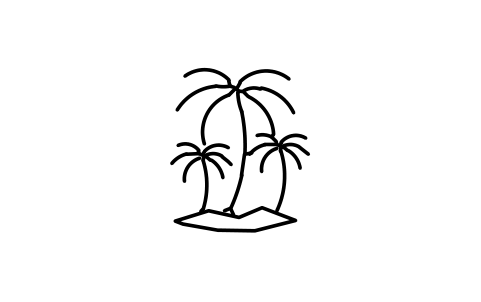

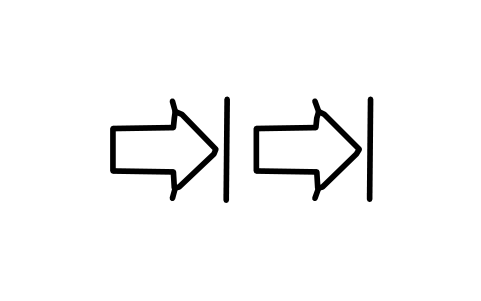

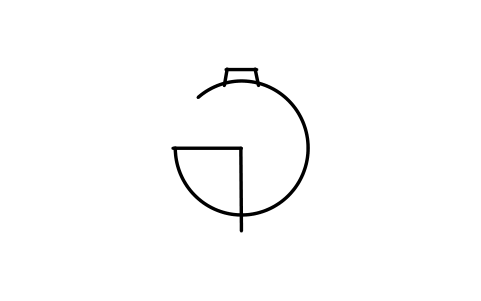

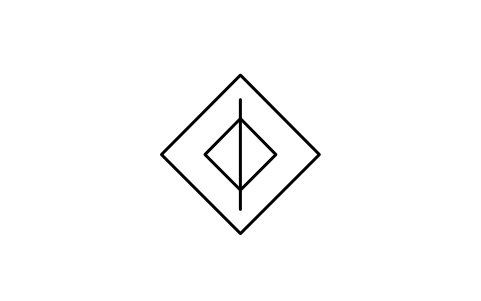

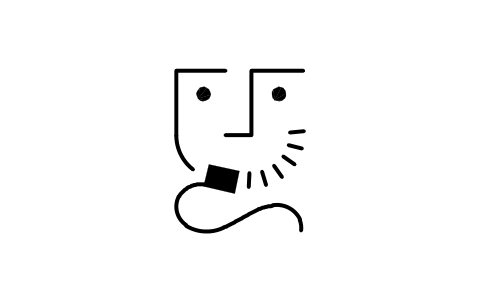

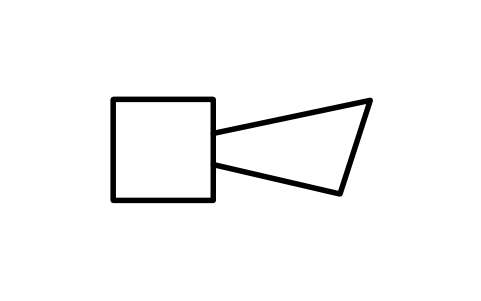

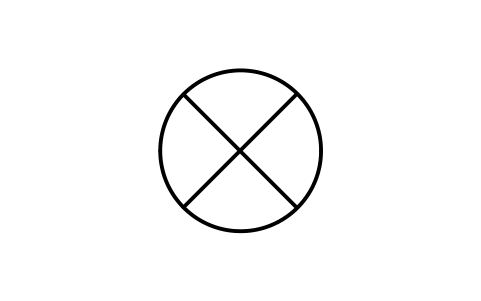

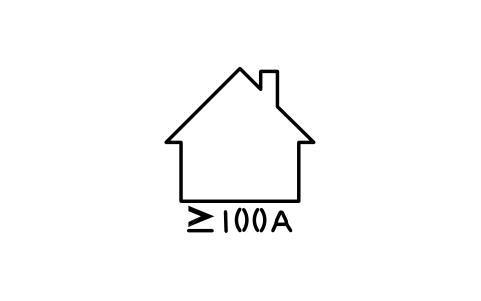

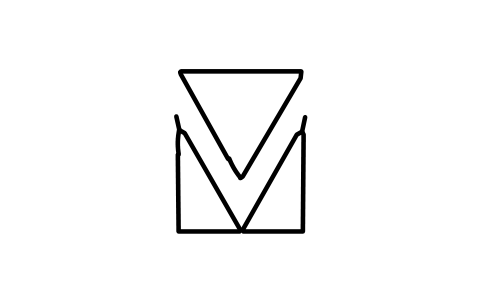

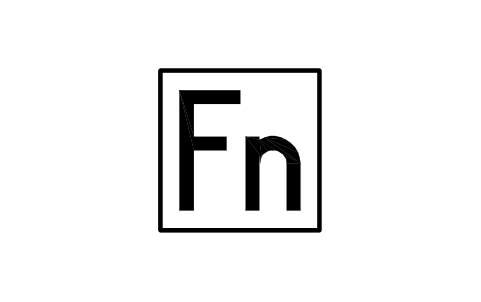

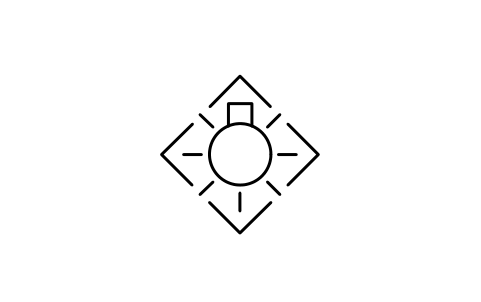

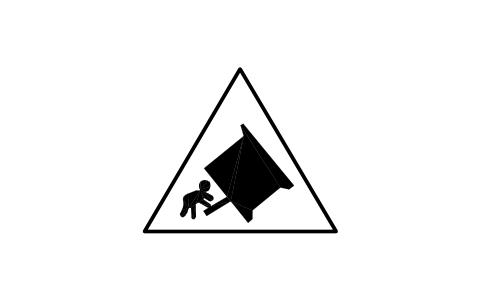

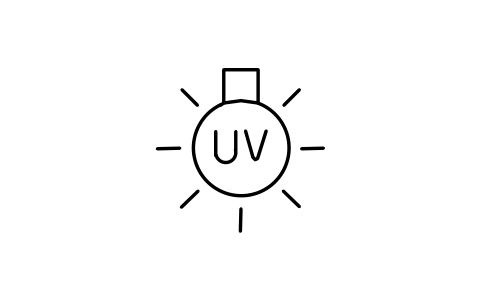

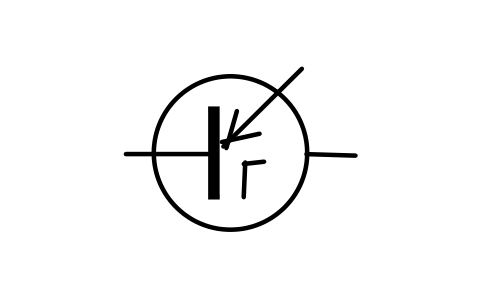

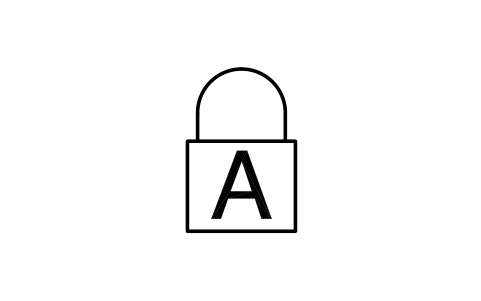

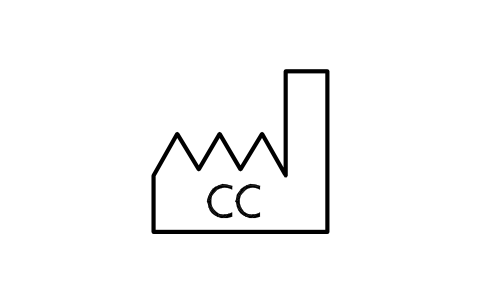

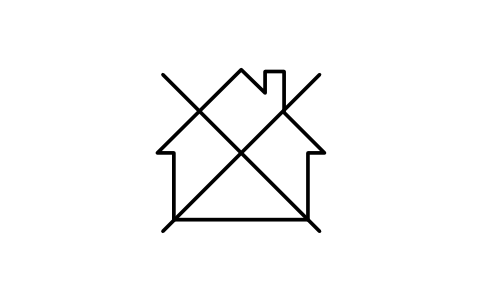

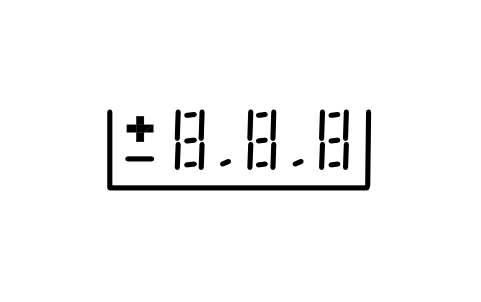

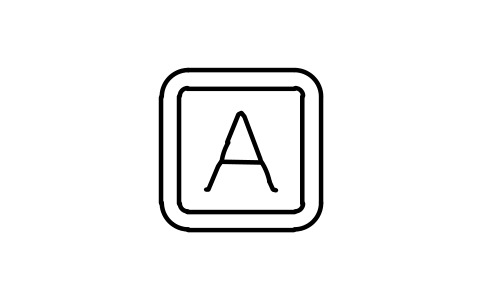

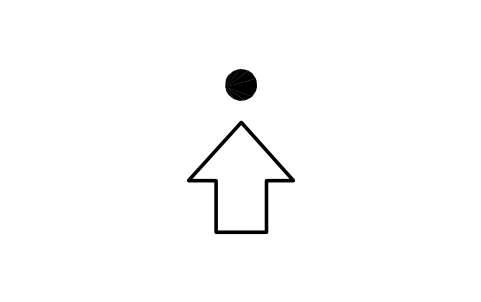

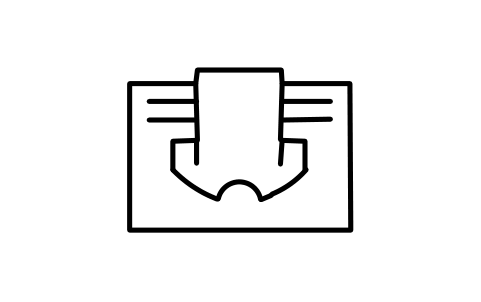

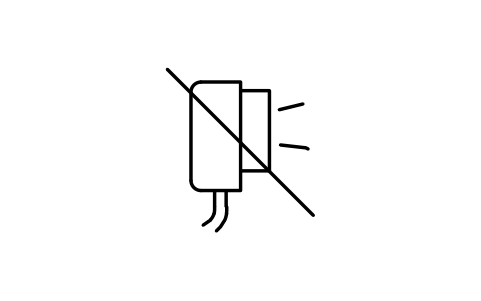

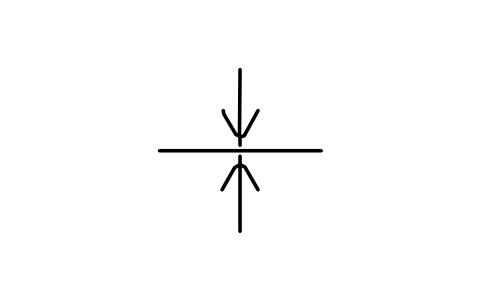

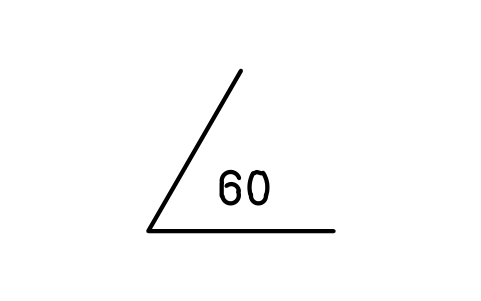

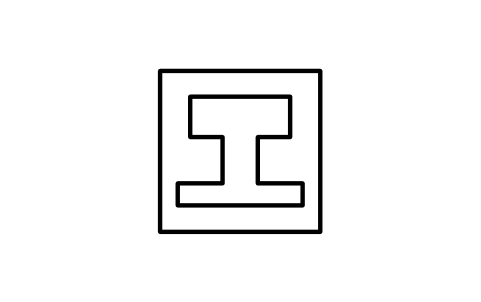

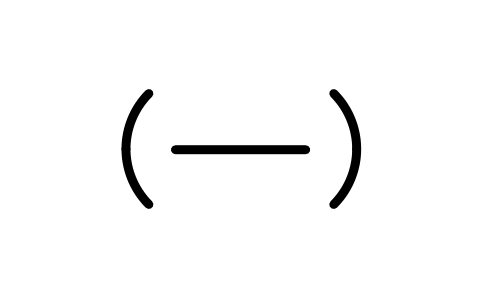

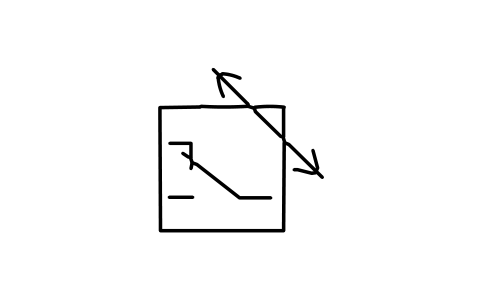

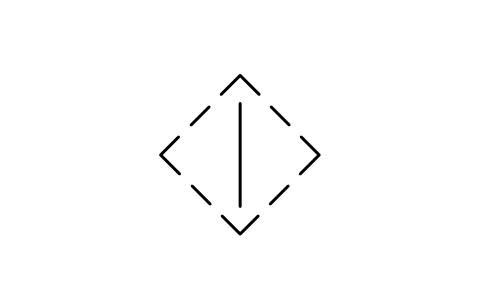

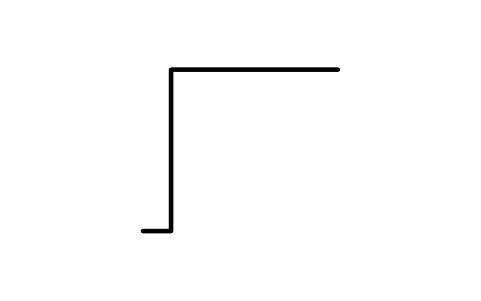

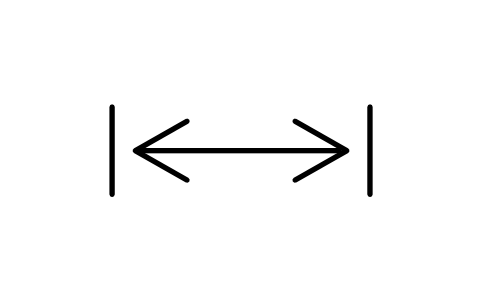

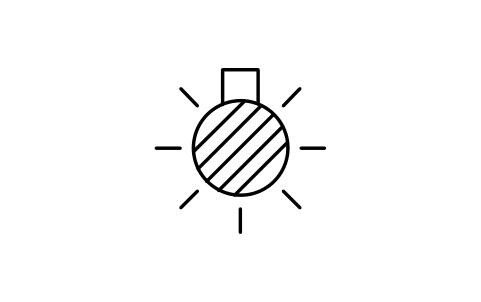

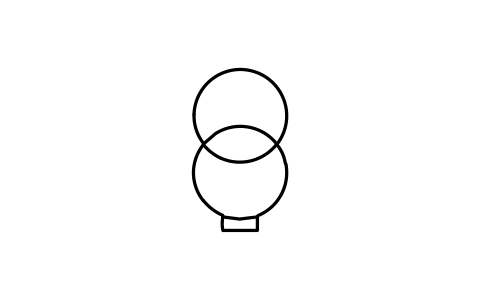

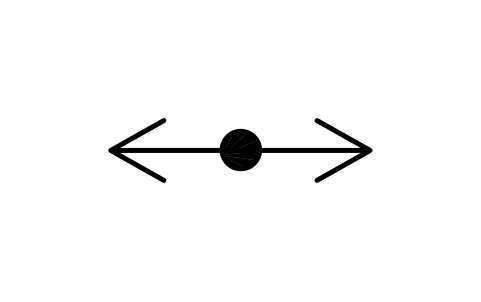

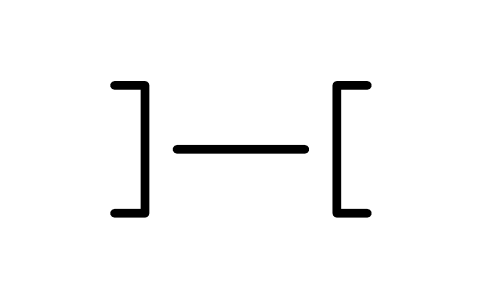

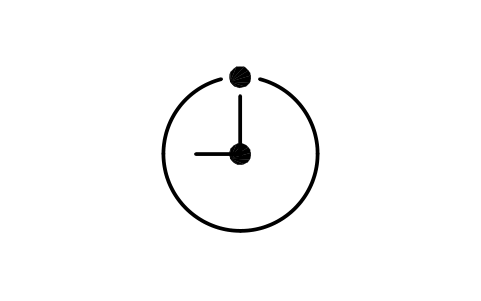

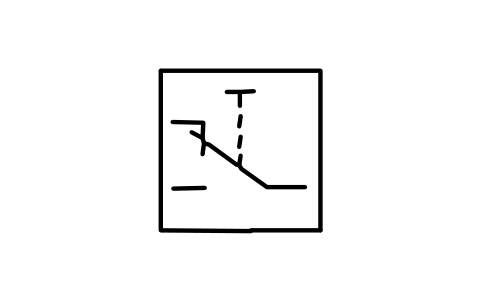

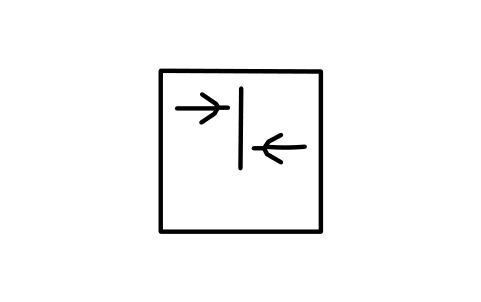

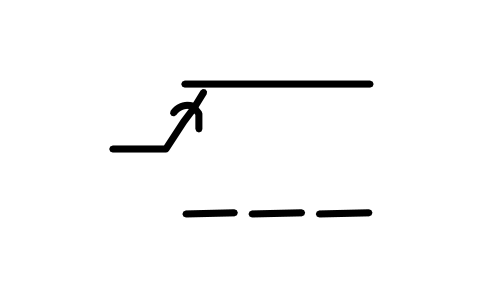

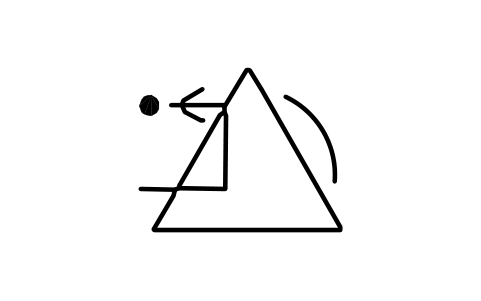

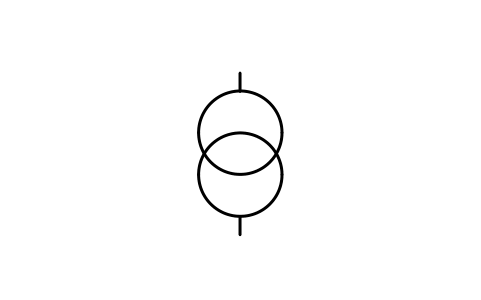

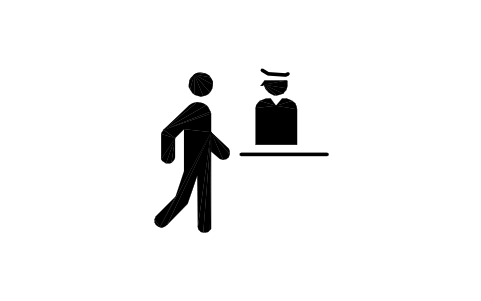

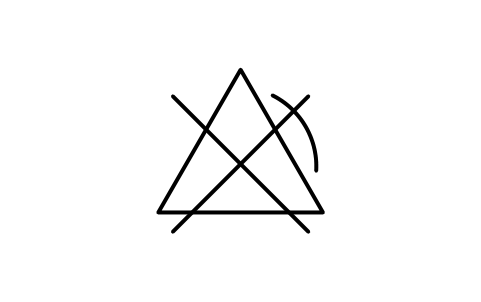

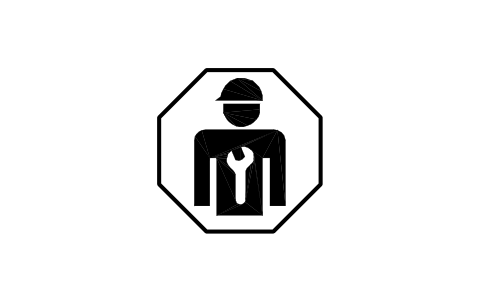

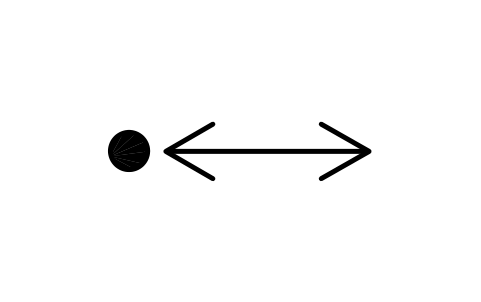

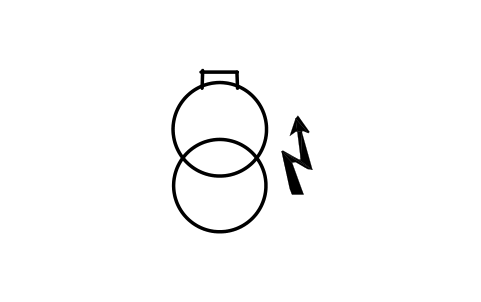

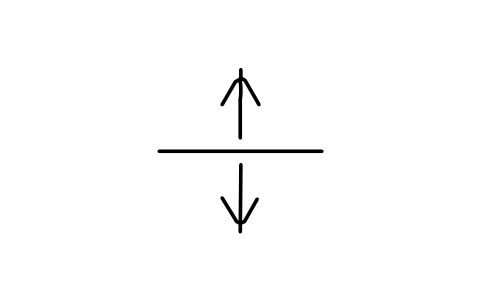

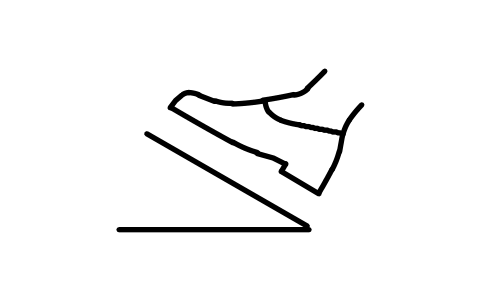

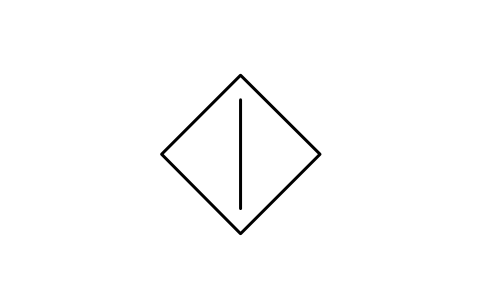

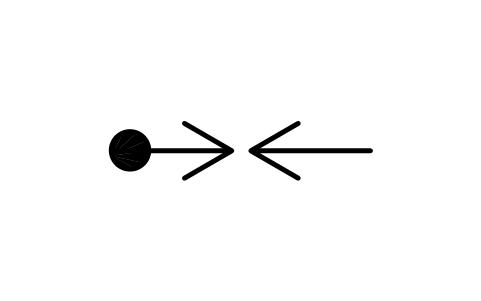

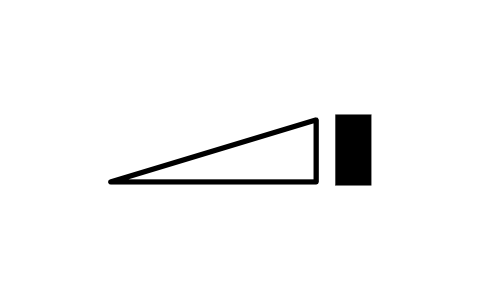

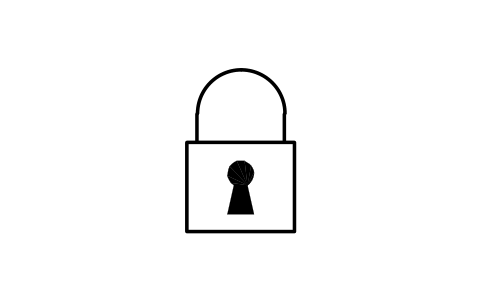

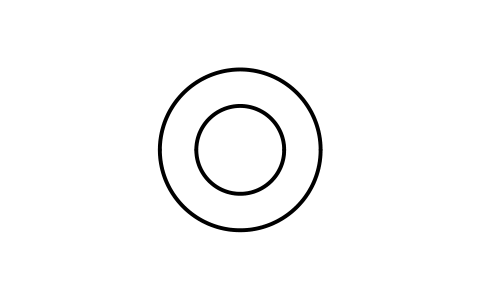

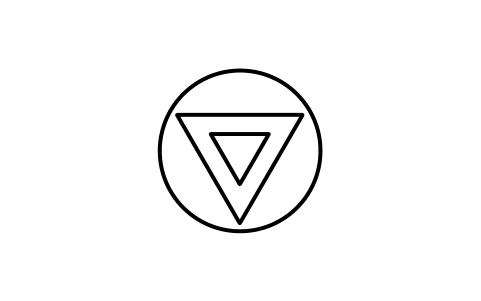

La CEI 60417 es el registro de símbolos gráficos para utilizar en equipos: cada marca tiene un número de registro de cuatro cifras, un título y una descripción de lo que indica. Las marcas se imprimen en el producto o las muestra el propio producto, por ejemplo en un panel, una etiqueta o una pantalla. No son los símbolos de esquemas de la CEI 60617.

Los bloques son redibujos nuestros según las figuras registradas, no copias del registro, y la biblioteca no está certificada. El número de registro está guardado en cada bloque para que puedas comparar una figura con la edición vigente de la norma, que es la que manda.

Preguntas frecuentes

¿Qué diferencia hay entre estas marcas y los símbolos de esquemas?

Un símbolo de esquema (CEI 60617) representa un componente en un circuito. Una marca de equipo (CEI 60417) se imprime en el producto para decirle al usuario qué significa un mando, un conector o una advertencia. Usa esta biblioteca para paneles, etiquetas, interfaces de usuario y manuales.

¿De qué tamaño debo dibujar una marca?

Los bloques miden 20 mm sobre el cuadrado de referencia. El tamaño en el producto depende de la distancia de observación y de las reglas de tu tipo de producto: escala el bloque a lo que pida tu norma de producto o la especificación de la etiqueta y anota el valor en SIZE_MM.

¿Puedo usar los símbolos en proyectos comerciales?

Sí. Son libres para usar y modificar en sus propios proyectos, también comerciales. Se ofrecen tal cual, sin garantía.

¿Dónde están las marcas de encendido, apagado y espera?

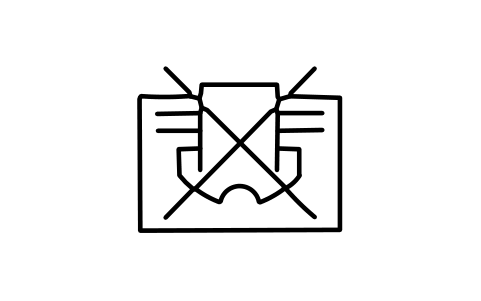

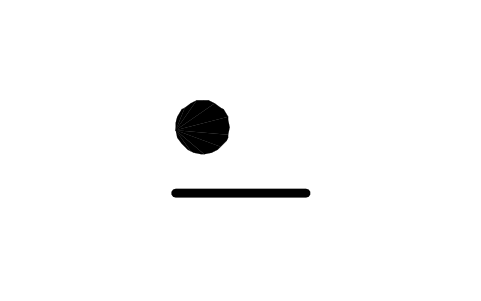

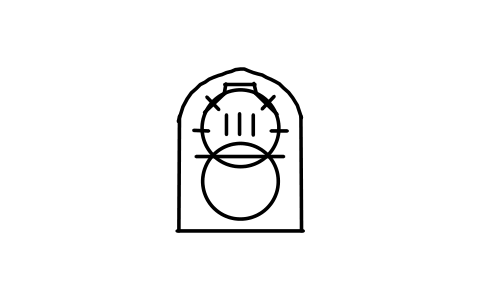

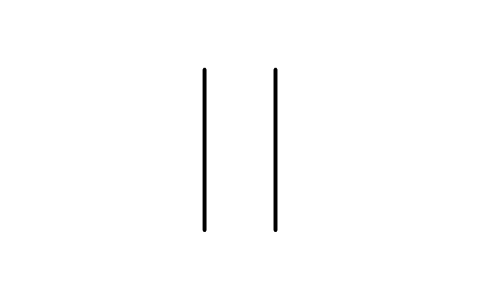

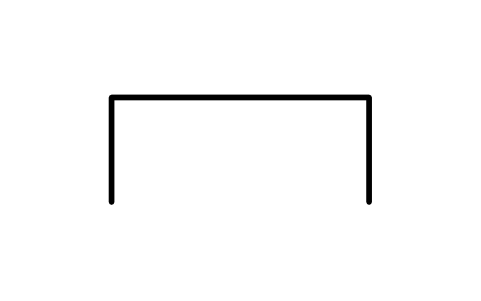

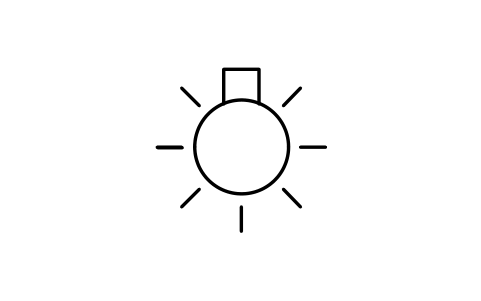

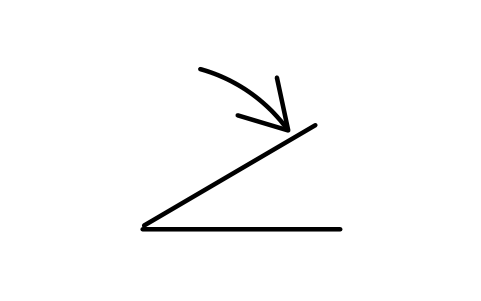

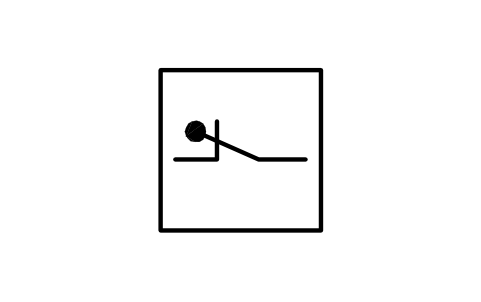

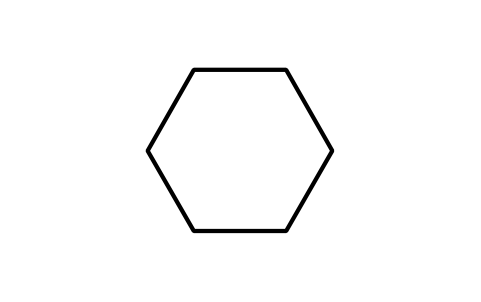

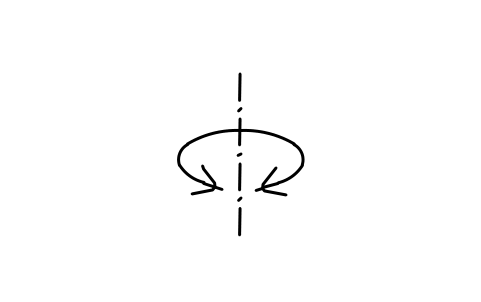

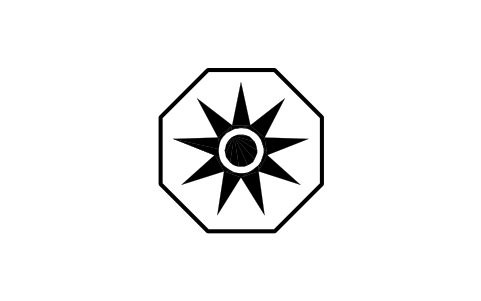

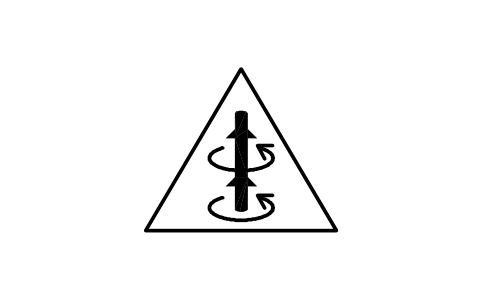

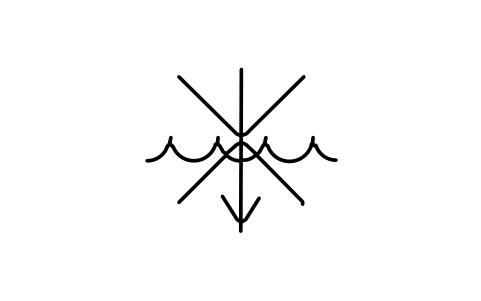

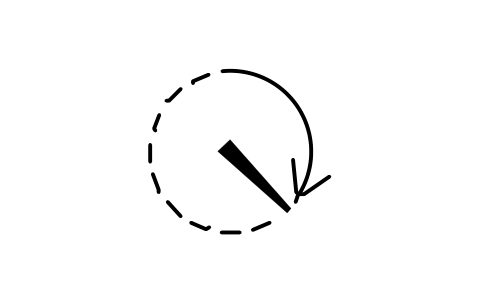

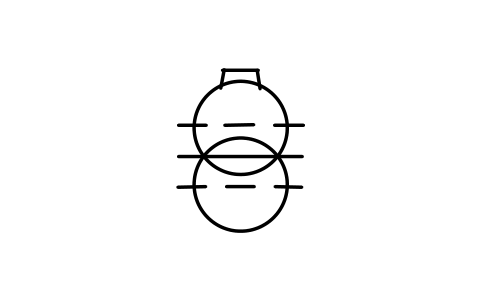

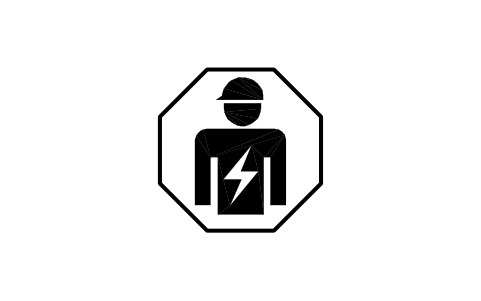

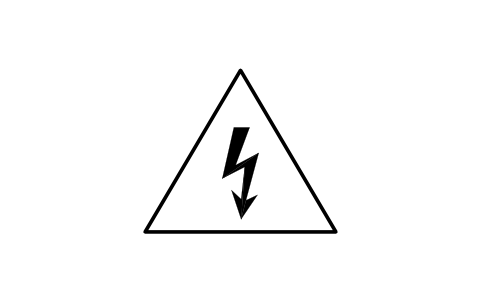

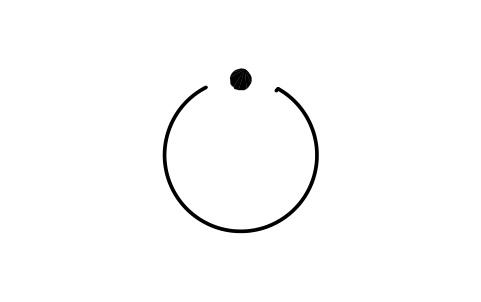

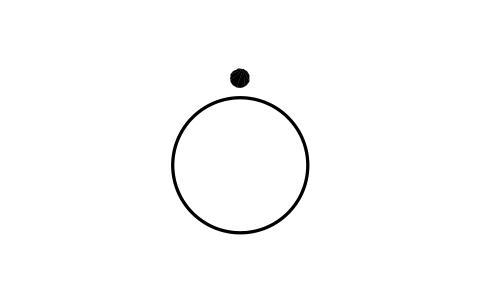

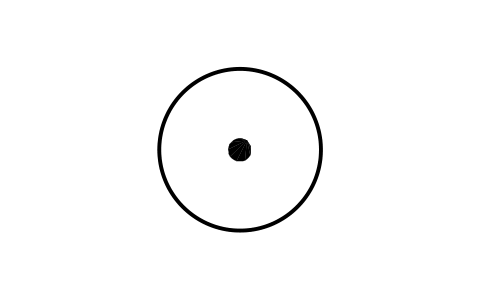

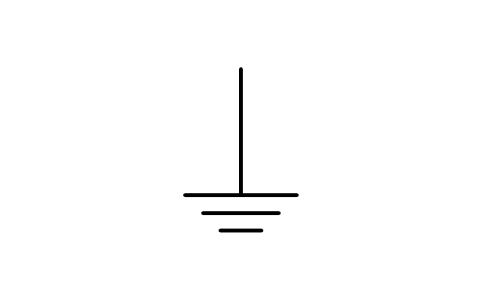

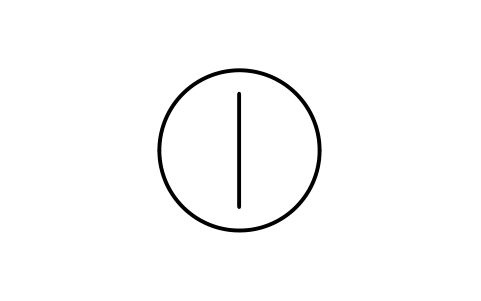

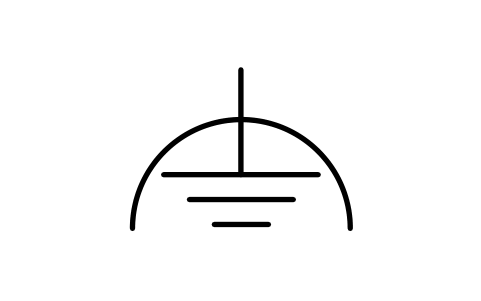

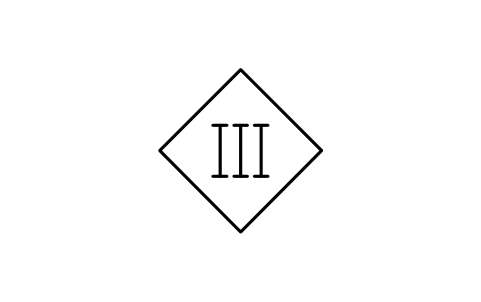

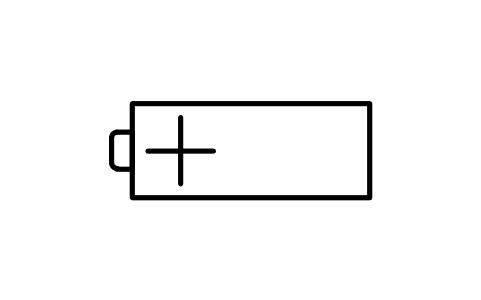

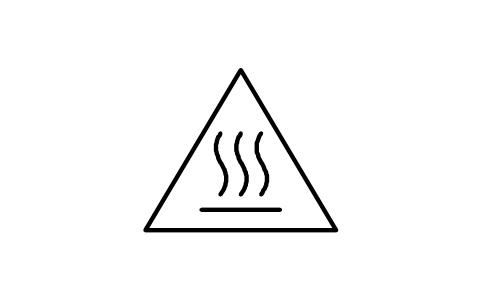

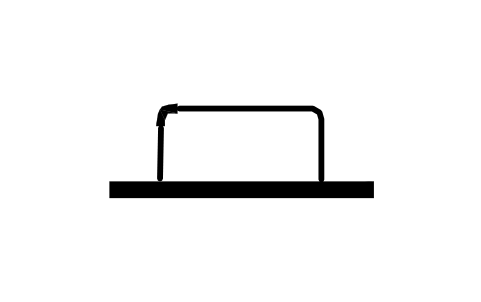

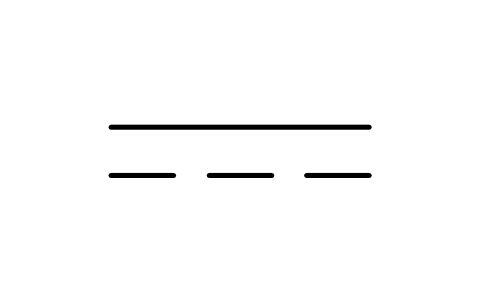

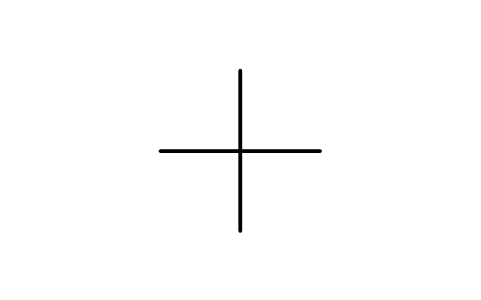

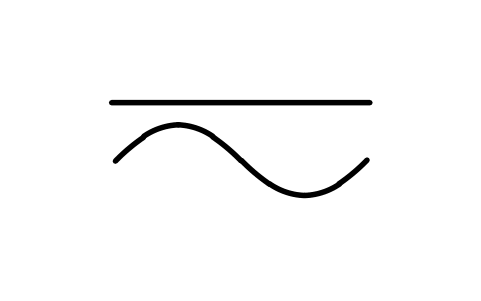

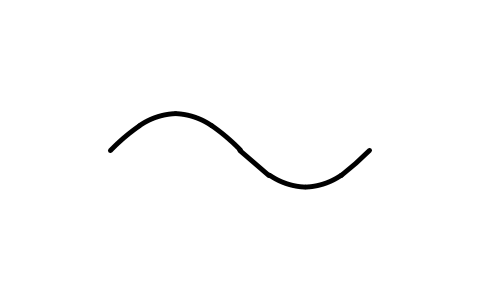

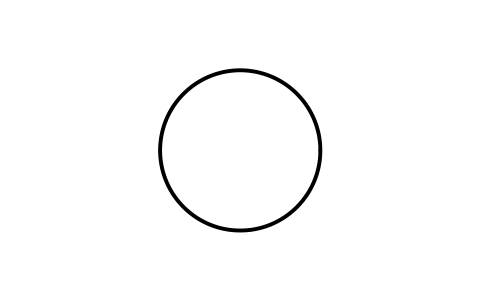

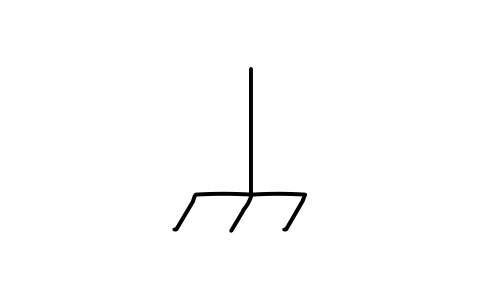

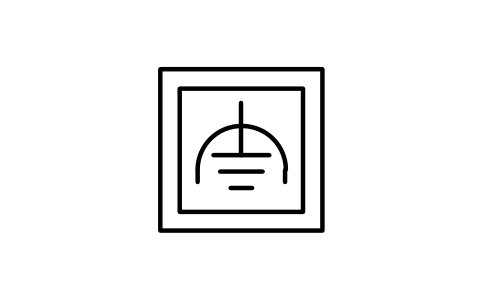

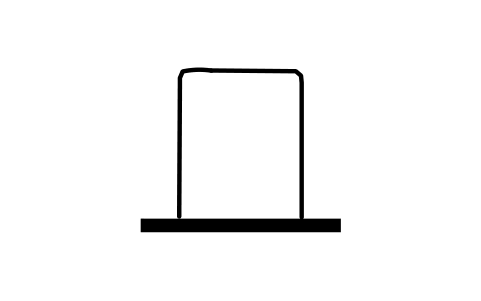

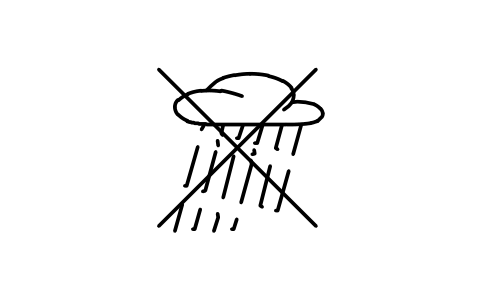

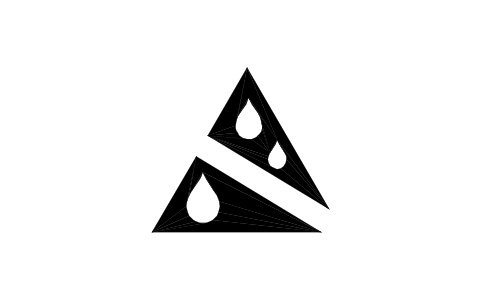

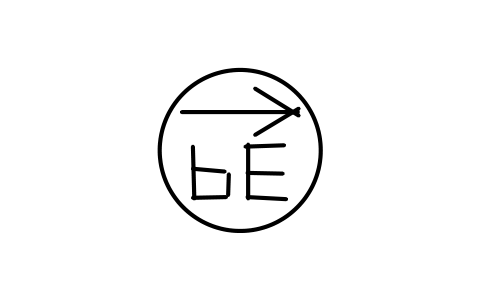

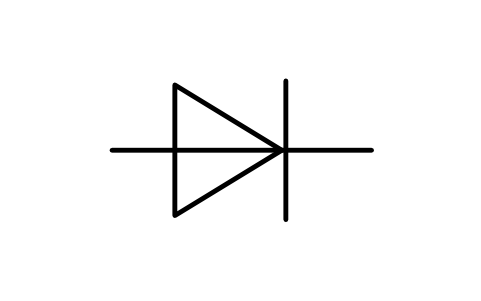

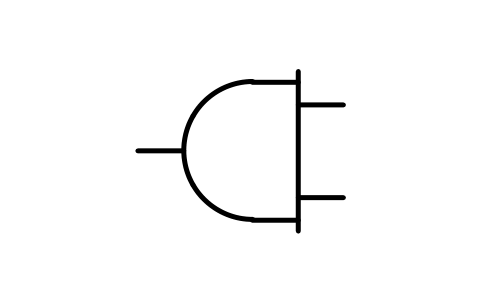

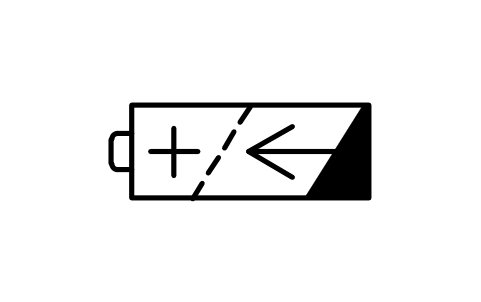

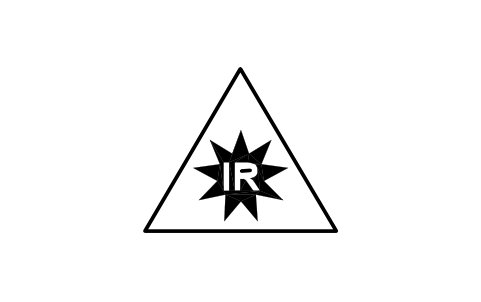

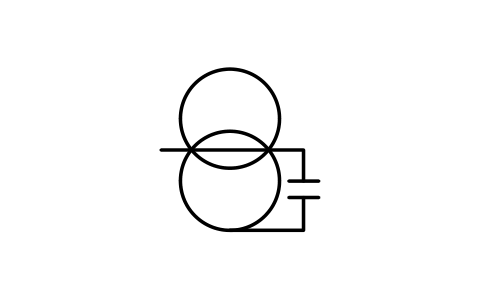

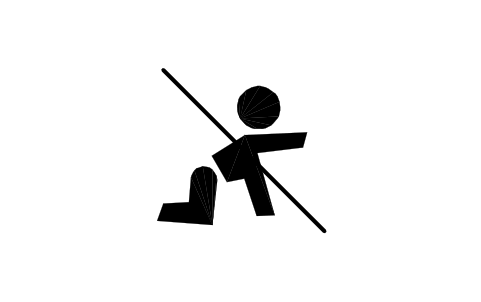

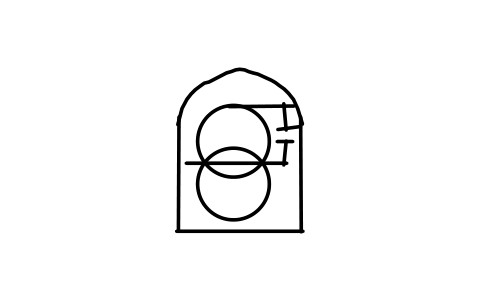

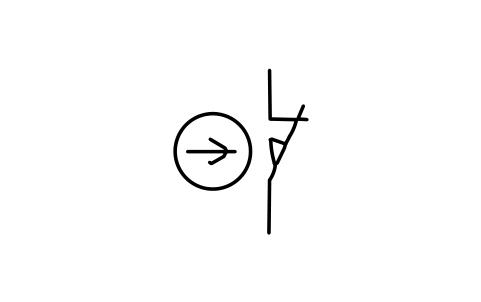

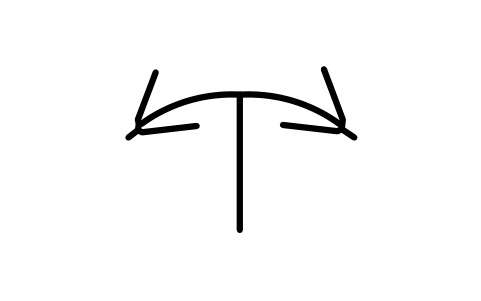

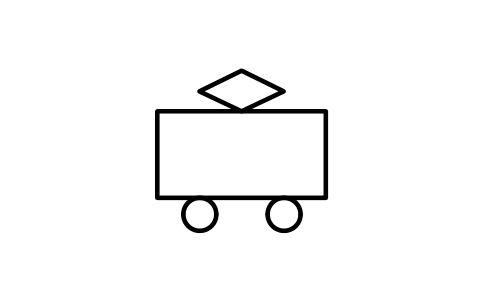

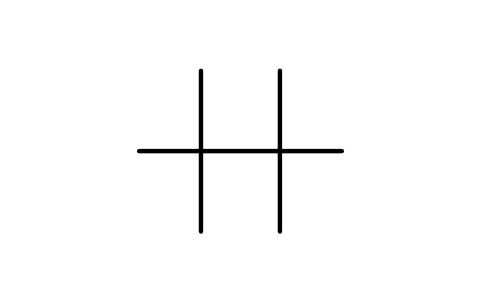

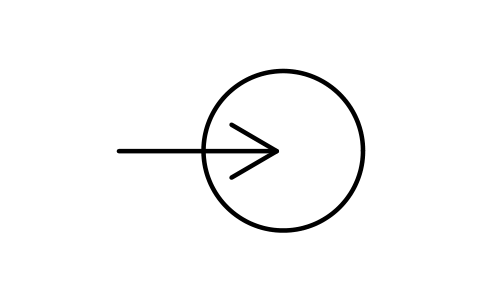

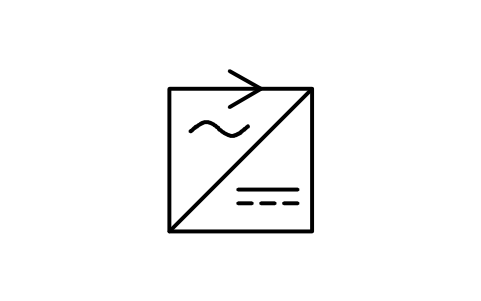

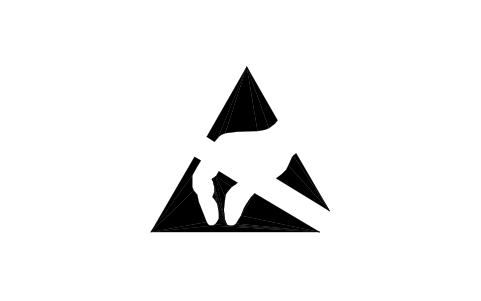

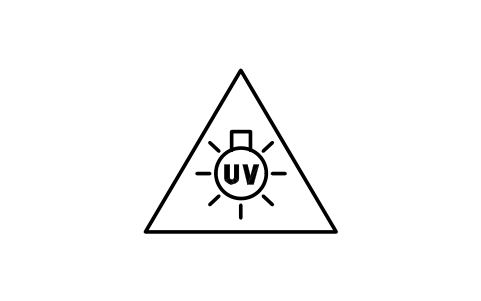

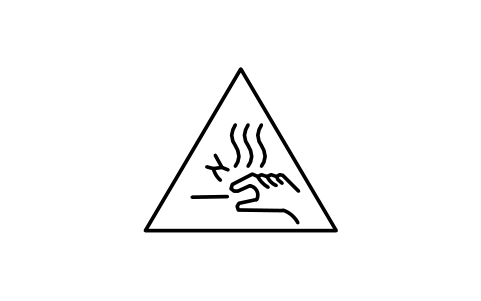

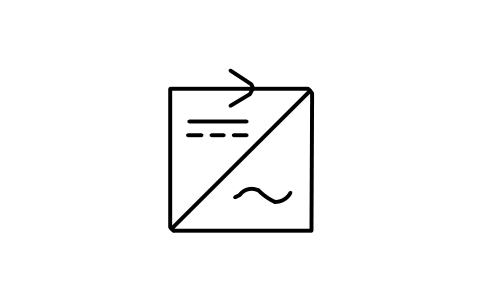

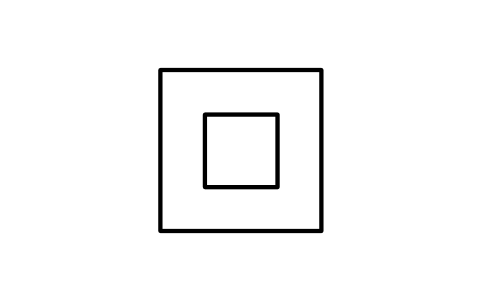

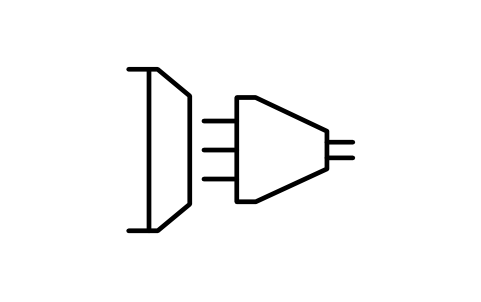

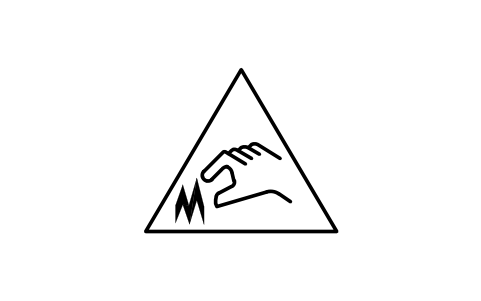

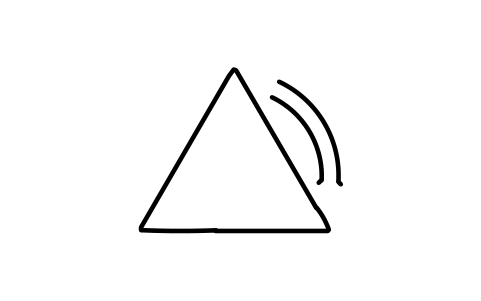

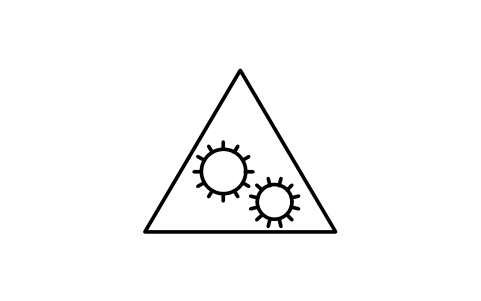

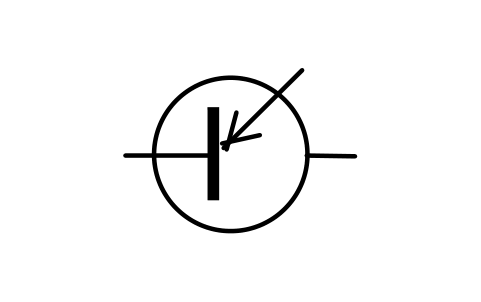

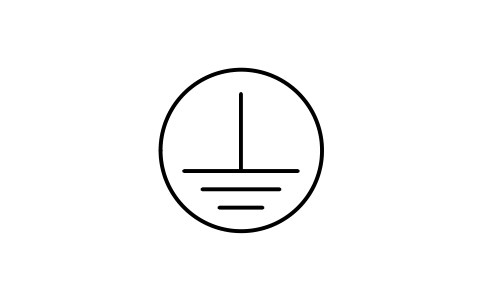

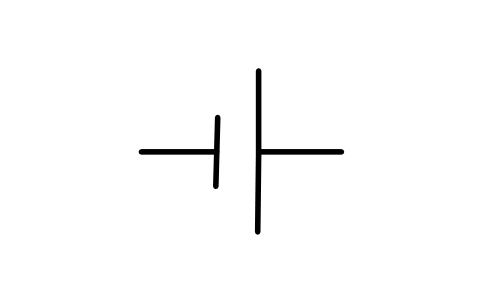

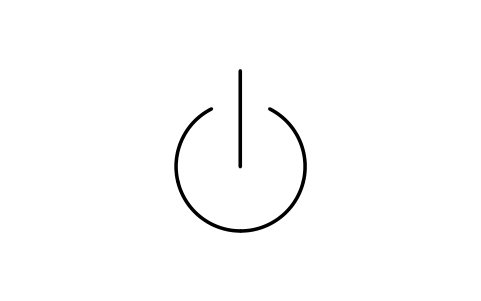

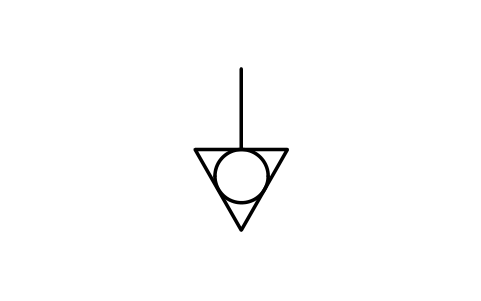

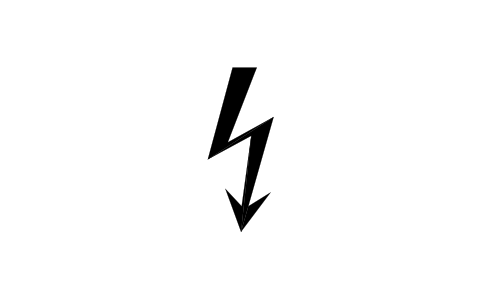

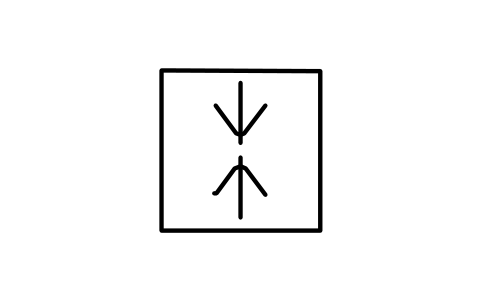

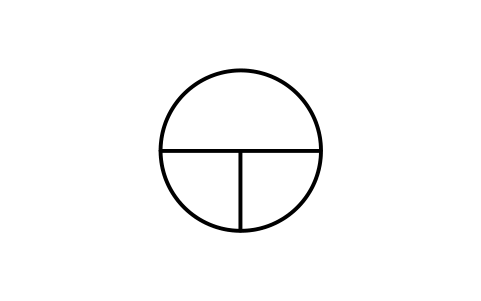

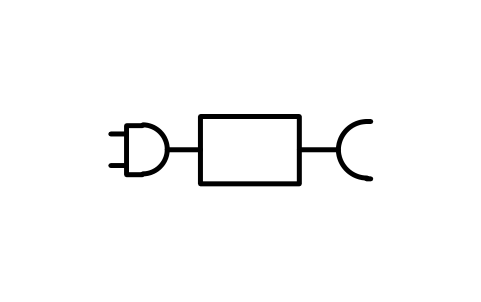

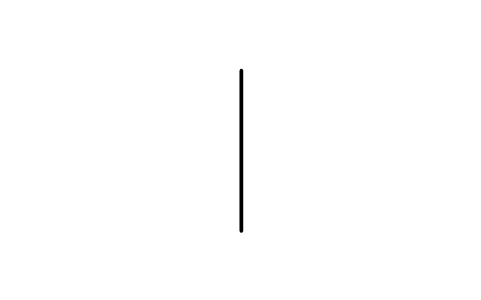

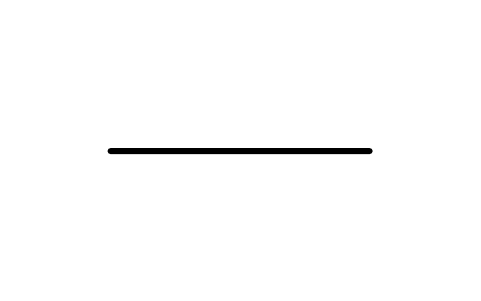

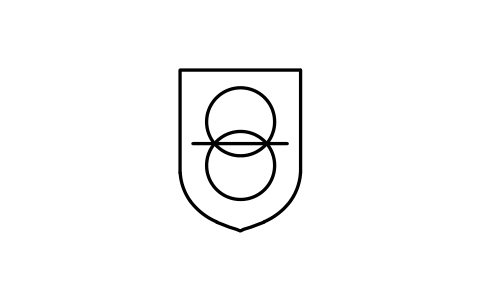

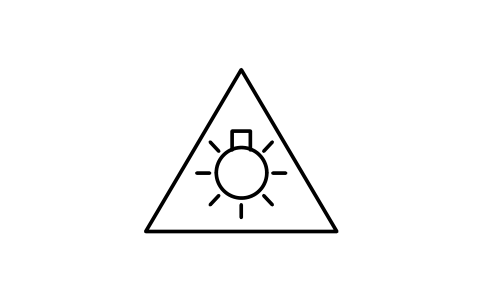

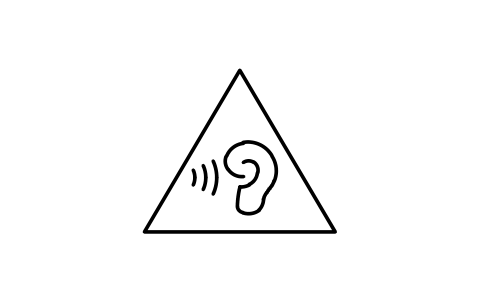

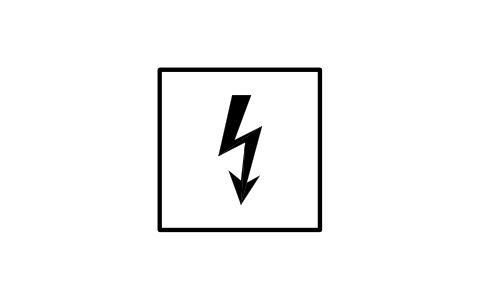

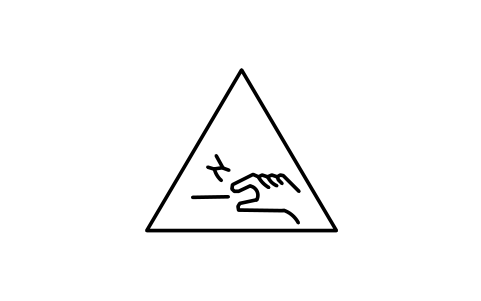

En el primer grupo, alimentación, polaridad y encendido/apagado: encendido (5007), apagado (5008), espera (5009), encendido/apagado con pulsador biestable o de pulsación, corriente continua, corriente alterna, más y menos, y las marcas de una parte del equipo. La tierra, las clases II y III, la superficie caliente y advertencias parecidas están en el segundo grupo.

¿Puedo cambiar un símbolo o añadir atributos?

Sí. Abra el DWG, edite un bloque con BEDIT para cambiarlo o añadir atributos y guarde. Para actualizar los dibujos que ya contienen el bloque, ejecute ATTSYNC o sustituya el bloque. Haga antes una copia de seguridad: los valores de los atributos pueden perderse si se usa ATTSYNC sin cuidado.

¿Dónde encuentro un juego completo de estos símbolos para AutoCAD?

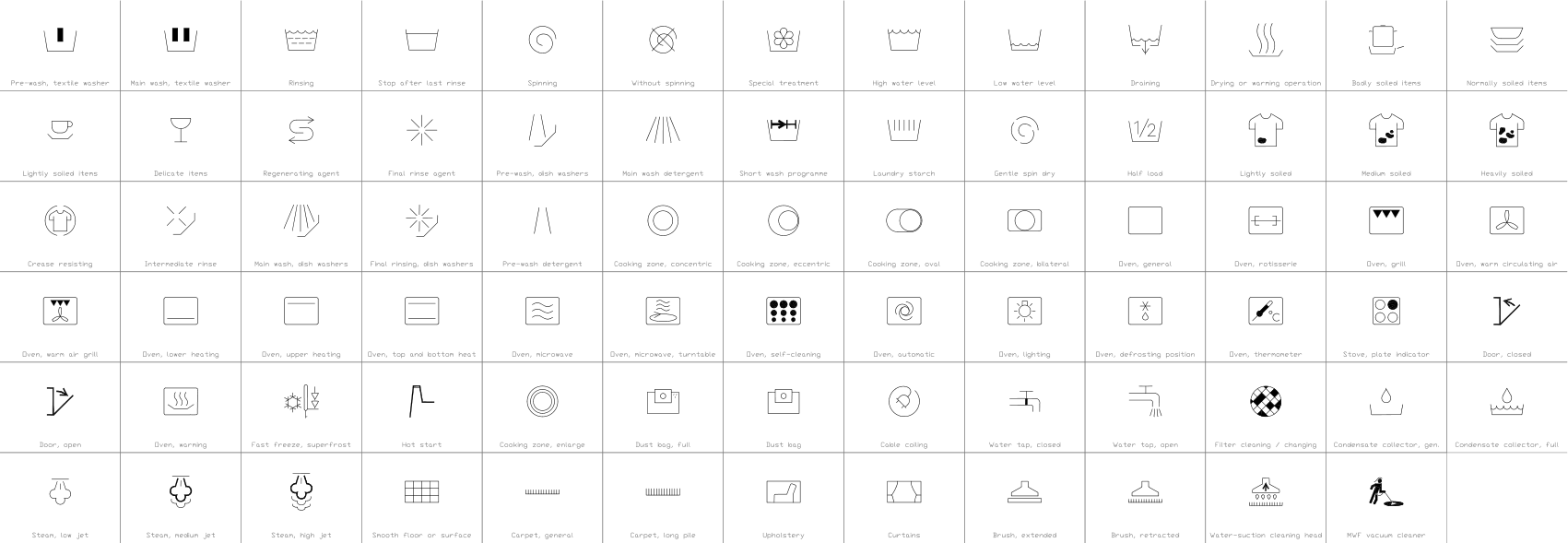

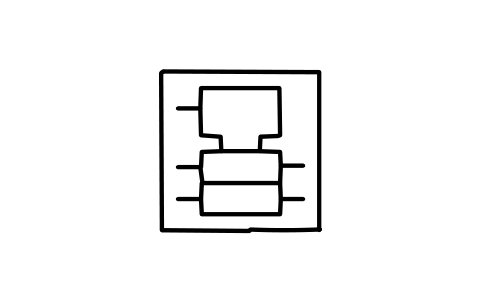

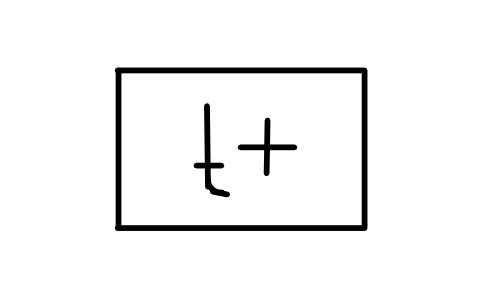

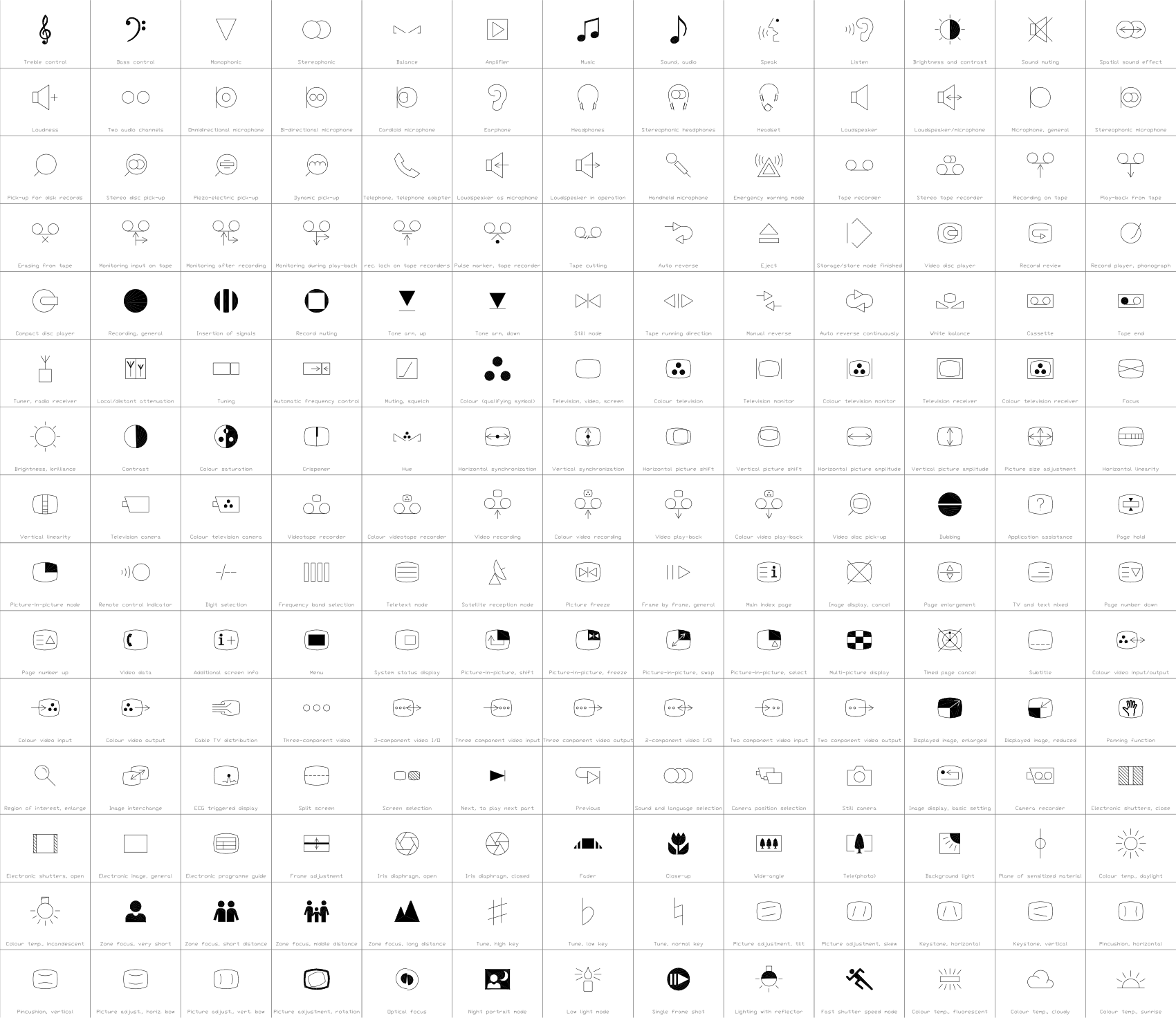

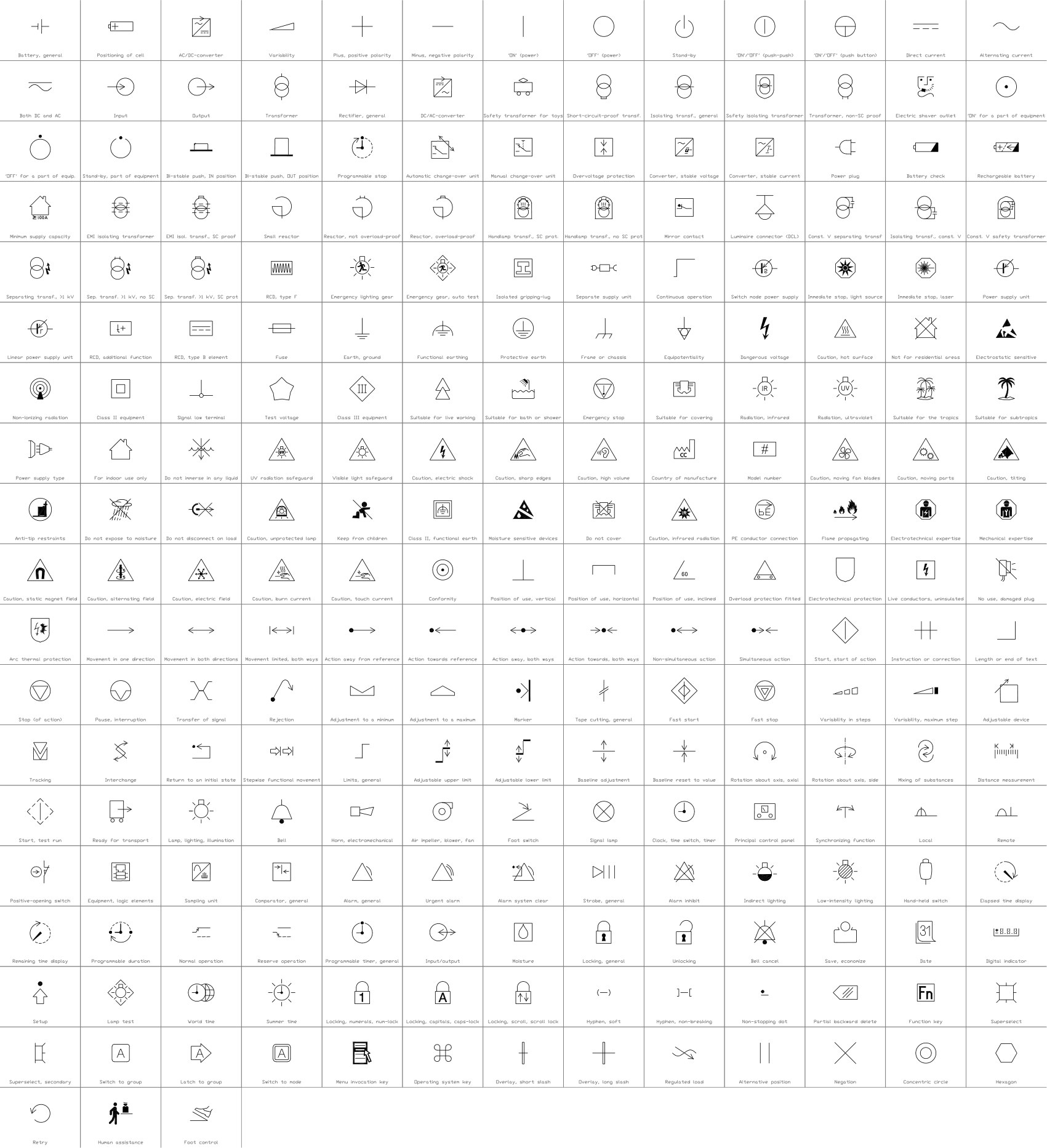

AutoCAD solo incluye unos pocos bloques de ejemplo, así que un juego completo de símbolos sale de una biblioteca. Descarga el ZIP de esta página y abre el DWG: cada símbolo es un bloque. Insértalo con INSERT (paleta Bloques, pestaña Bibliotecas, y elige el DWG) o arrástralo desde DesignCenter (ADCENTER). También puedes descargar un solo símbolo por separado.
