Schéma de tuyauterie et d'instrumentation : DWG d'exemple et gabarit de procédé

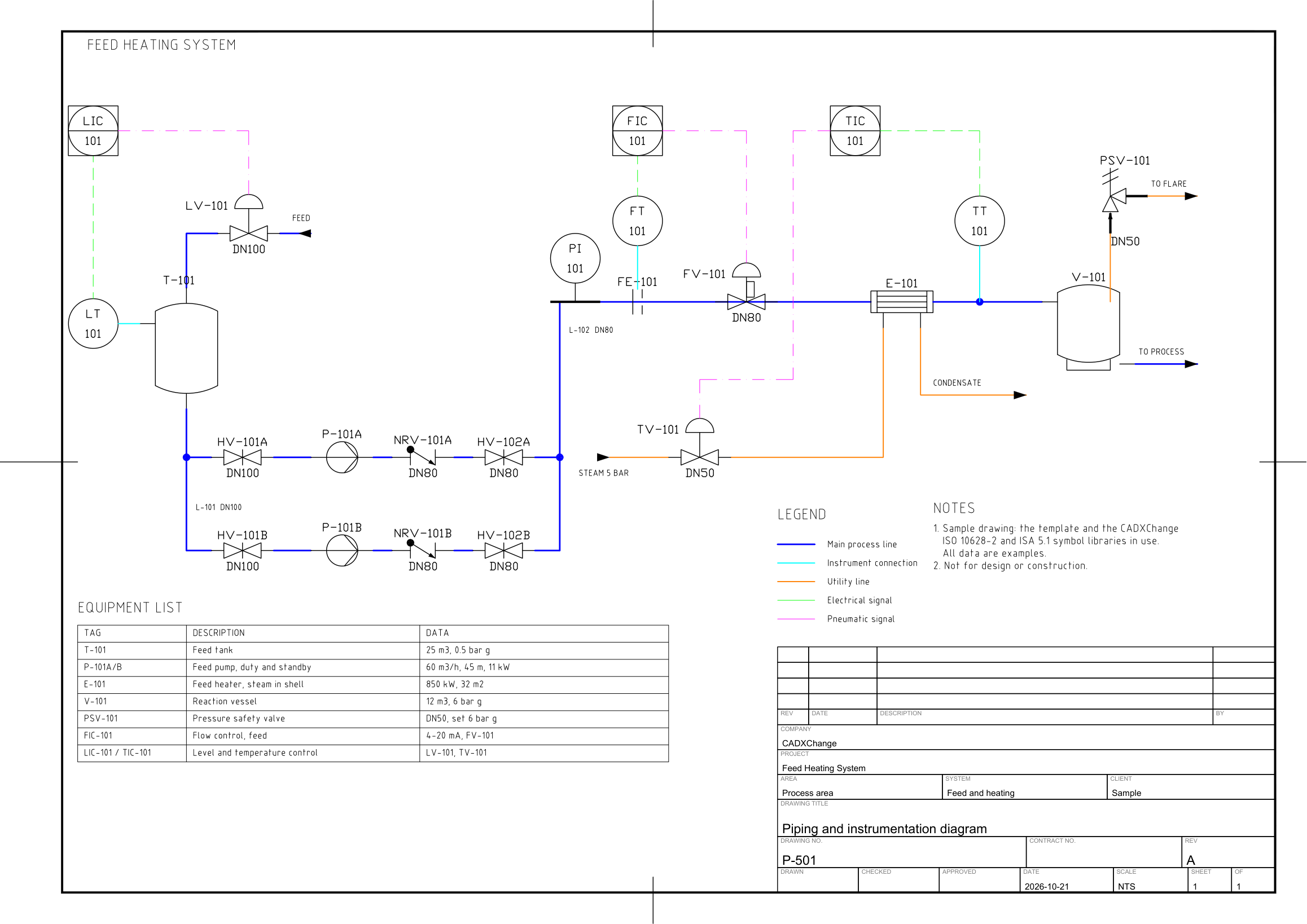

Un PID complet d'un petit système d'alimentation et de chauffage sur une feuille ISO A3. Le bac d'alimentation est régulé en niveau, deux pompes fonctionnent en service et en secours, une boucle de débit fixe le débit, un échangeur chauffé à la vapeur est maintenu en température et le réservoir est protégé par une soupape de sûreté. Le dessin comprend une liste des équipements, une légende, des notes et un cartouche rempli ; chaque symbole est un bloc dont les attributs sont renseignés (repère, service, classe).
Libre d'utilisation et de modification dans vos projets, y compris commerciaux. Le ZIP contient le dessin d'exemple, un gabarit, une table de styles de tracé et un README ; aucun module complémentaire n'est nécessaire. Les données du dessin sont inventées : il ne sert ni à la conception ni à la construction. Fourni tel quel, sans garantie.
Cet exemple utilise ces ressources
Les symboles sont des blocs de nos propres bibliothèques, avec leurs attributs renseignés. Le cadre et le cartouche viennent de notre gabarit de cartouche ISO A3. Téléchargez-les pour dessiner vos propres schémas.
Contenu du ZIP
- PID-Feed-Heating-Sample.dwg
Dessin d'exemple (DWG, format AutoCAD 2018) - Process-Template-ISO-A3.dwt
Gabarit (DWT) sur lequel le dessin a été réalisé - CADXChange-Monochrome.ctb
Table de styles de tracé (CTB) qui imprime toutes les couleurs en noir - README.txt
README avec la liste des calques et le mode d'emploi
Le gabarit
Le gabarit de procédé comprend 14 calques avec couleurs, épaisseurs et types de ligne (lignes principales, secondaires et utilités, signaux électriques et pneumatiques, équipements, limites, flèches de sens d'écoulement, repères, numéros de ligne, textes et plus), les styles de texte ISO-2.5 à ISO-5, le style de cotation ISO-25 et une présentation ISO A3 avec cartouche et tableau de révisions. Les noms de calques suivent une convention courante, pas une norme ; renommez-les selon les règles de votre entreprise.
Calques définis
Tous les calques du gabarit avec leur couleur, leur épaisseur de ligne et leur type de ligne, et le nombre d'objets de cet exemple qui s'y trouvent. Les calques que l'exemple n'utilise pas sont quand même définis, prêts pour votre propre dessin.
| Calque | Couleur | Épaisseur | Type de ligne | Usage | Objets ici |
|---|---|---|---|---|---|
| Calques de procédé | |||||
| PROC-PIPE-MAIN | 5 | 0.50 mm | Continuous | Lignes principales du procédé | 22 |
| PROC-PIPE-SEC | 4 | 0.35 mm | Continuous | Lignes secondaires et piquages | 4 |
| PROC-PIPE-UTIL | 30 | 0.35 mm | Continuous | Lignes d'utilités (vapeur, condensats, eau de refroidissement, air) | 8 |
| PROC-SIGNAL | 3 | 0.18 mm | DASHED | Lignes de signal électrique | 5 |
| PROC-PNEU | 6 | 0.18 mm | DASHDOT | Lignes de signal pneumatique et capillaires | 9 |
| SYMBOL | 7 | 0.25 mm | Continuous | Symboles (le calque utilisé par les bibliothèques de symboles) | 23 |
| PROC-EQUIP | 7 | 0.35 mm | Continuous | Contours d'équipements dessinés hors des bibliothèques de symboles | non utilisé ici |
| PROC-BOUNDARY | 1 | 0.18 mm | DASHDOT | Limites de lot, de skid et de batterie | non utilisé ici |
| PROC-FLOW | 7 | 0.18 mm | Continuous | Flèches et marques de sens d'écoulement | 5 |
| PROC-TAG | 7 | 0.18 mm | Continuous | Repères des équipements et instruments | non utilisé ici |
| PROC-LINE-NO | 7 | 0.18 mm | Continuous | Numéros et spécifications de ligne | 7 |
| PROC-TEXT | 7 | 0.18 mm | Continuous | Texte général | 45 |
| PROC-NOTES | 7 | 0.18 mm | Continuous | Notes et légendes | 5 |
| PROC-DIM | 3 | 0.18 mm | Continuous | Cotes | non utilisé ici |
| Calques de feuille et de symboles | |||||
| 0 | 7 | par défaut | Continuous | Calque par défaut, à laisser vide | non utilisé ici |
| FRAME | 7 | par défaut | Continuous | Cadre de la feuille | 5 |
| TITLEBLOCK | 7 | par défaut | Continuous | Cartouche et tableau de révisions | 1 |
| VIEWPORT | 8 | par défaut | Continuous | Cadre de la fenêtre de présentation (non tracé) | 2 |
| DRAWING-AREA | 8 | par défaut | Continuous | Limite de la zone de dessin de l'espace objet (non tracée) | 2 |
Styles définis
Les styles de texte, le style de cotation et les types de ligne que définit le gabarit, pour ne pas les régler dans chaque nouveau dessin.
| Type | Nom | Réglages |
|---|---|---|
| Style de texte | ISO | isocp.shx, 15°, hauteur variable |
| Style de texte | ISO-2.5 | isocp.shx, 15°, hauteur 2.5 mm |
| Style de texte | ISO-3.5 | isocp.shx, 15°, hauteur 3.5 mm |
| Style de texte | ISO-5 | isocp.shx, 15°, hauteur 5 mm |
| Style de texte | TB-en | Arial, utilisé par le cartouche |
| Style de cotation | ISO-25 | Texte 2.5 mm, flèches 2.5 mm, lignes d'attache dépassant de 1.25 mm la ligne de cote et à 0.625 mm de l'objet, lignes de cote espacées de 3.75 mm, 0 décimales |
| Type de ligne | Continuous | Trait continu |
| Type de ligne | DASHED | Tirets |
| Type de ligne | DASHDOT | Mixte |
| Type de ligne | CENTER | Axe |
| Type de ligne | PHANTOM | Trait mixte à deux points |
| Type de ligne | HIDDEN | Trait caché |
Réglage de la feuille et du dessin
Comment la feuille est réglée, pour que vos propres dessins s'impriment de la même façon.
- Feuille
- ISO A3 paysage, 420 × 297 mm.
- Présentation
- Une présentation nommée ISO-A3, tracée à l'échelle 1:1 sur un support A3 sans marge, donc sans marge d'imprimante.
- Cadre
- 20 mm du bord gauche (côté reliure) et 10 mm des autres bords ; la zone de dessin à l'intérieur mesure 390 × 277 mm.
- Espace objet
- Les unités sont des millimètres. La zone de dessin s'affiche à 1:1 : 1 mm dans le dessin vaut 1 mm sur le papier.
- Cartouche
- 160 × 79 mm en bas à droite, avec un tableau de révisions de quatre lignes au-dessus des champs société, projet, titre et approbation.
- Taille du texte
- 2,5 mm pour les libellés et les notes, 3,5 mm et 5 mm pour les titres.
- Échelle des types de ligne
- 1 : les tirets sont dimensionnés pour un tracé à 1:1.
- Style de tracé
- Aucun défini. Choisissez le CTB du ZIP dans la mise en page pour tracer en noir et blanc.
Champs du cartouche
Les attributs du cartouche. Double-cliquez dessus pour les remplir, ou écrivez-les pour tout un jeu de dessins avec BlockSync.
| Attribut | Champ sur la feuille | Valeur dans cet exemple |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Feed Heating System |
| AREA | AREA | Process area |
| SYSTEM | SYSTEM | Feed and heating |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Feed and heating system P&ID |
| DRAWING_NO | DRAWING NO. | P-501 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tableau de révisions : R1 à R4, chacune avec REV, DATE, DESCRIPTION et BY (16 attributs, vides dans cet exemple).
Blocs du dessin
La liste du matériel du dessin : nom du bloc, symbole et nombre d'occurrences. BlockSync exporte la même liste à partir de vos propres dessins.
| Symbole | Bloc | Nombre |
|---|---|---|
 Vanne à opercule (robinet-vanne) | PID_VALVE_GATE | 4 |
 Instrument discret, terrain | ISA_DISCRETE_FIELD | 3 |
 Affichage partagé (BPCS), tableau principal | ISA_SHARED_MAIN | 3 |
 Vanne de régulation à membrane | ISA_CV_DIAPHRAGM | 2 |
 Pompe centrifuge | PID_PUMP_CENTRIFUGAL | 2 |
 Clapet anti-retour | ISA_VALVE_CHECK | 2 |
 Réservoir, cuve à fonds bombés | PID_TANK_DISHED_ENDS | 1 |
 Manomètre (PG) | ISA_GAGE_PRESSURE | 1 |
 Plaque à orifice | ISA_ELEM_ORIFICE | 1 |
 Vanne de régulation à membrane + positionneur | ISA_CV_DIAPHRAGM_POS | 1 |
 Échangeur de chaleur à tubes droits | PID_HX_FIXED_TUBE | 1 |
 Cuve à fonds bombés sur jupe | PID_VESSEL_SKIRT | 1 |
 Soupape de sécurité à pression | ISA_PSV_PRESSURE | 1 |
Liste du matériel
Une ligne par symbole placé, lue dans les attributs des blocs du dessin : ce qui est affiché sur la feuille et les attributs de nomenclature renseignés mais non affichés. BlockSync exporte ces mêmes attributs depuis vos propres dessins.
| Repère | Description | Affiché sur la feuille | Renseigné, non affiché |
|---|---|---|---|
| LV-101 | Vanne de régulation à membraneISA_CV_DIAPHRAGM | SIZE = DN100 | RATING = PN16LINE_NO = L-100FAIL_POSITION = Fail closed |
| T-101 | Réservoir, cuve à fonds bombésPID_TANK_DISHED_ENDS | SERVICE = Feed tankCONTENT = Process liquidVOLUME_M3 = 25DESIGN_PRESSURE = 0.5 bar gDESIGN_TEMP = 60 CMATERIAL = SS 304 | |
| LT | Instrument discret, terrainISA_DISCRETE_FIELD | LOOP_NO = 101 | AREA = Process areaSIGNAL_TYPE = 4-20 mA |
| LIC | Affichage partagé (BPCS), tableau principalISA_SHARED_MAIN | LOOP_NO = 101 | AREA = Control roomSIGNAL_TYPE = 4-20 mA |
| HV-101A | Vanne à opercule (robinet-vanne)PID_VALVE_GATE | SIZE = DN100 | RATING = PN16BODY_MATERIAL = Cast steelLINE_NO = L-101 |
| P-101A | Pompe centrifugePID_PUMP_CENTRIFUGAL | SERVICE = FeedFLUID = Process liquidFLOW_M3H = 60DIFF_HEAD_M = 45POWER_KW = 11DRIVER = Electric motorMATERIAL = SS 316 | |
| NRV-101A | Clapet anti-retourISA_VALVE_CHECK | SIZE = DN80 | RATING = PN16BODY_MATERIAL = Cast steelLINE_NO = L-102 |
| HV-102A | Vanne à opercule (robinet-vanne)PID_VALVE_GATE | SIZE = DN80 | RATING = PN16BODY_MATERIAL = Cast steelLINE_NO = L-102 |
| HV-101B | Vanne à opercule (robinet-vanne)PID_VALVE_GATE | SIZE = DN100 | RATING = PN16BODY_MATERIAL = Cast steelLINE_NO = L-101 |
| P-101B | Pompe centrifugePID_PUMP_CENTRIFUGAL | SERVICE = FeedFLUID = Process liquidFLOW_M3H = 60DIFF_HEAD_M = 45POWER_KW = 11DRIVER = Electric motorMATERIAL = SS 316 | |
| NRV-101B | Clapet anti-retourISA_VALVE_CHECK | SIZE = DN80 | RATING = PN16BODY_MATERIAL = Cast steelLINE_NO = L-102 |
| HV-102B | Vanne à opercule (robinet-vanne)PID_VALVE_GATE | SIZE = DN80 | RATING = PN16BODY_MATERIAL = Cast steelLINE_NO = L-102 |
| PI | Manomètre (PG)ISA_GAGE_PRESSURE | LOOP_NO = 101 | RANGE = 0-10UNIT = bar g |
| FE-101 | Plaque à orificeISA_ELEM_ORIFICE | ELEMENT_TYPE = Orifice plateLINE_NO = L-102 | |
| FT | Instrument discret, terrainISA_DISCRETE_FIELD | LOOP_NO = 101 | AREA = Process areaSIGNAL_TYPE = 4-20 mA |
| FIC | Affichage partagé (BPCS), tableau principalISA_SHARED_MAIN | LOOP_NO = 101 | AREA = Control roomSIGNAL_TYPE = 4-20 mA |
| FV-101 | Vanne de régulation à membrane + positionneurISA_CV_DIAPHRAGM_POS | SIZE = DN80 | RATING = PN16LINE_NO = L-102FAIL_POSITION = Fail closed |
| E-101 | Échangeur de chaleur à tubes droitsPID_HX_FIXED_TUBE | SERVICE = Feed heaterDUTY_KW = 850AREA_M2 = 32SHELL_FLUID = SteamTUBE_FLUID = Process liquidDESIGN_PRESSURE = 10 bar gDESIGN_TEMP = 180 CMATERIAL = SS 316L | |
| TV-101 | Vanne de régulation à membraneISA_CV_DIAPHRAGM | SIZE = DN50 | RATING = PN16LINE_NO = S-101FAIL_POSITION = Fail closed |
| TT | Instrument discret, terrainISA_DISCRETE_FIELD | LOOP_NO = 101 | AREA = Process areaSIGNAL_TYPE = 4-20 mA |
| TIC | Affichage partagé (BPCS), tableau principalISA_SHARED_MAIN | LOOP_NO = 101 | AREA = Control roomSIGNAL_TYPE = 4-20 mA |
| V-101 | Cuve à fonds bombés sur jupePID_VESSEL_SKIRT | SERVICE = Reaction vesselCONTENT = Process liquidVOLUME_M3 = 12DESIGN_PRESSURE = 6 bar gDESIGN_TEMP = 150 CMATERIAL = SS 316L | |
| PSV-101 | Soupape de sécurité à pressionISA_PSV_PRESSURE | SIZE = DN50 | RATING = PN40BODY_MATERIAL = SS 316LINE_NO = R-101 |
Fabricant, modèle et remarques sont vides sur tous les blocs, prêts pour vos données. Les valeurs sont des exemples.
Comment l'utiliser
- Ouvrez le dessin d'exemple pour voir comment les calques, les textes et le cartouche sont utilisés, ou ouvrez-le d'abord dans le navigateur, sans rien installer.
- Commencez votre dessin à partir du gabarit (NEW, puis choisissez le fichier DWT). Pour imprimer en noir et blanc, copiez le fichier CTB dans le dossier des styles de tracé.
- Insérez dans votre dessin des blocs de la bibliothèque de symboles. Les blocs de l'exemple sont des copies : ils ne changent pas quand la bibliothèque évolue.
- Double-cliquez sur le cartouche pour le remplir, puis exportez la liste du matériel avec BlockSync.
Questions fréquentes
- Puis-je utiliser ce dessin pour un vrai projet ?
- Comme point de départ pour la mise en page et les calques, oui. Les caractéristiques, réglages et sections de câbles sont inventés : le schéma doit être vérifié et adapté à votre projet avant d'être utilisé pour la conception ou la construction.
- Pourquoi les calques sont-ils en couleur ?
- Les couleurs et les épaisseurs suivent les calques : circuits de puissance en rouge et épais, commande en cyan, signal en vert. La table de styles de tracé du ZIP imprime tout en noir en conservant les épaisseurs ; vous pouvez donc aussi tracer en noir et blanc.
- Quels logiciels de CAO l'ouvrent ?
- Le dessin et le gabarit sont au format AutoCAD 2018 : AutoCAD 2018 et les versions suivantes les ouvrent, ainsi que les autres logiciels de CAO qui lisent ce format. Le visualiseur du navigateur n'exige aucune installation.
