Blocs gratuits d'aménagement de ferme et d'élevage pour AutoCAD (DWG) : bovins, porcs, volailles, chevaux, silos, bâtiments

À propos des dimensions

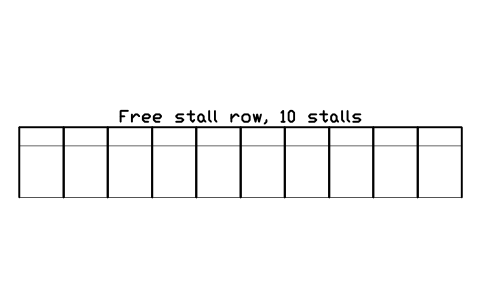

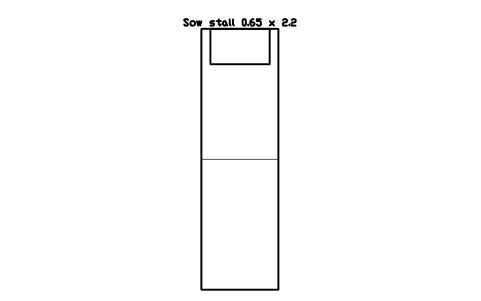

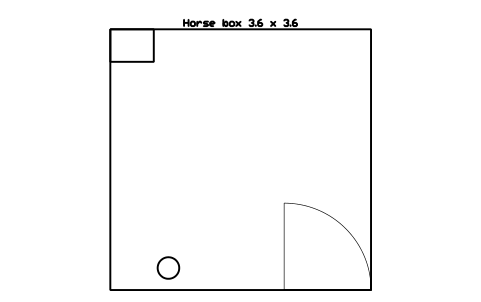

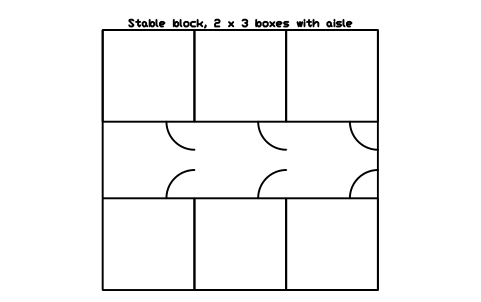

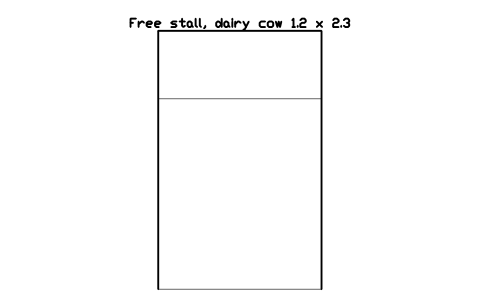

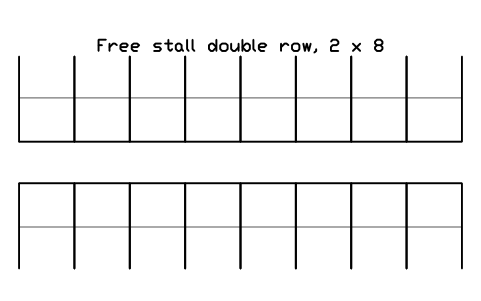

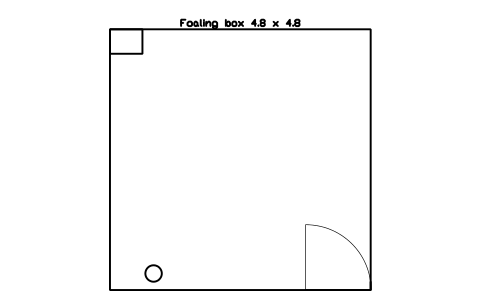

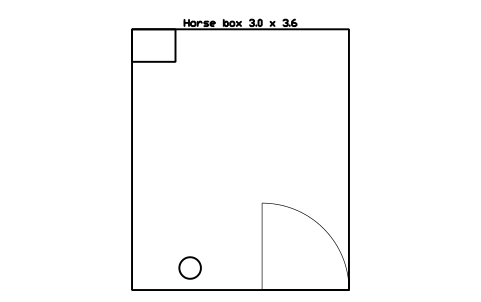

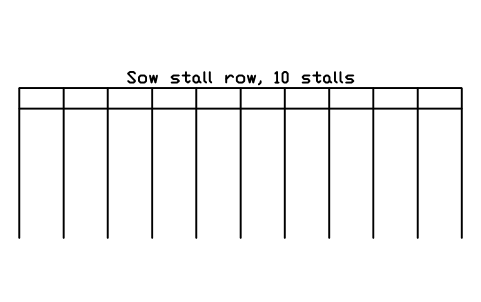

Il n'existe pas de norme unique pour ces éléments. Les dimensions sont des tailles de travail courantes, par exemple une logette de 1,2 x 2,3 m, une stalle de truie de 0,65 x 2,2 m ou un box de cheval de 3,6 x 3,6 m, et elles varient selon le fournisseur et le pays. L'espace dont chaque animal doit disposer et la largeur des couloirs et des portails sont fixés par les règles de bien-être animal et de construction applicables à votre exploitation ; reprenez-les dans ces règles et non dans les dimensions des blocs.

Les blocs sont nos propres dessins, simplifiés à ce qui compte sur un plan, et la bibliothèque n'est pas certifiée. Elle sert à aménager une ferme, pas à prouver qu'un plan respecte les règles de bien-être, d'hygiène ou de sécurité. Vérifiez la fiche technique de l'équipement choisi et la réglementation applicable à vos animaux et à votre pays.

Questions fréquentes

Quels éléments la bibliothèque contient-elle ?

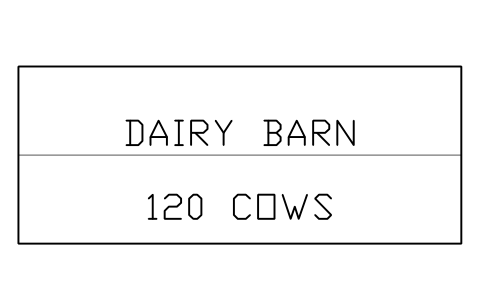

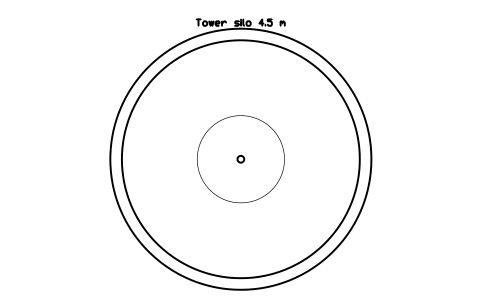

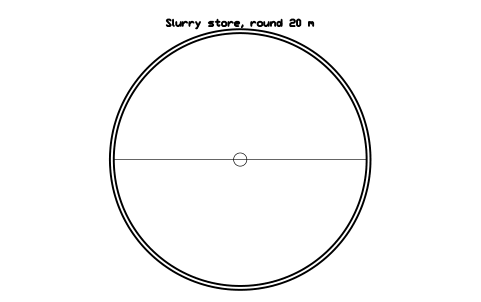

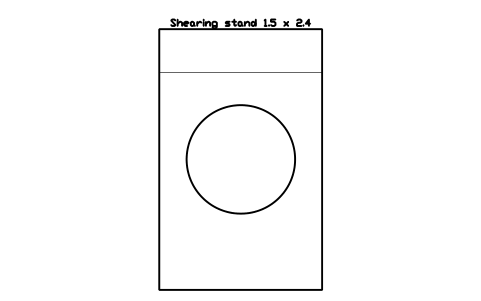

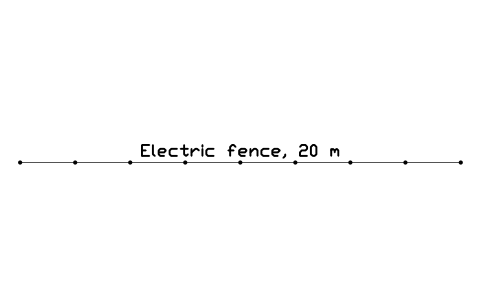

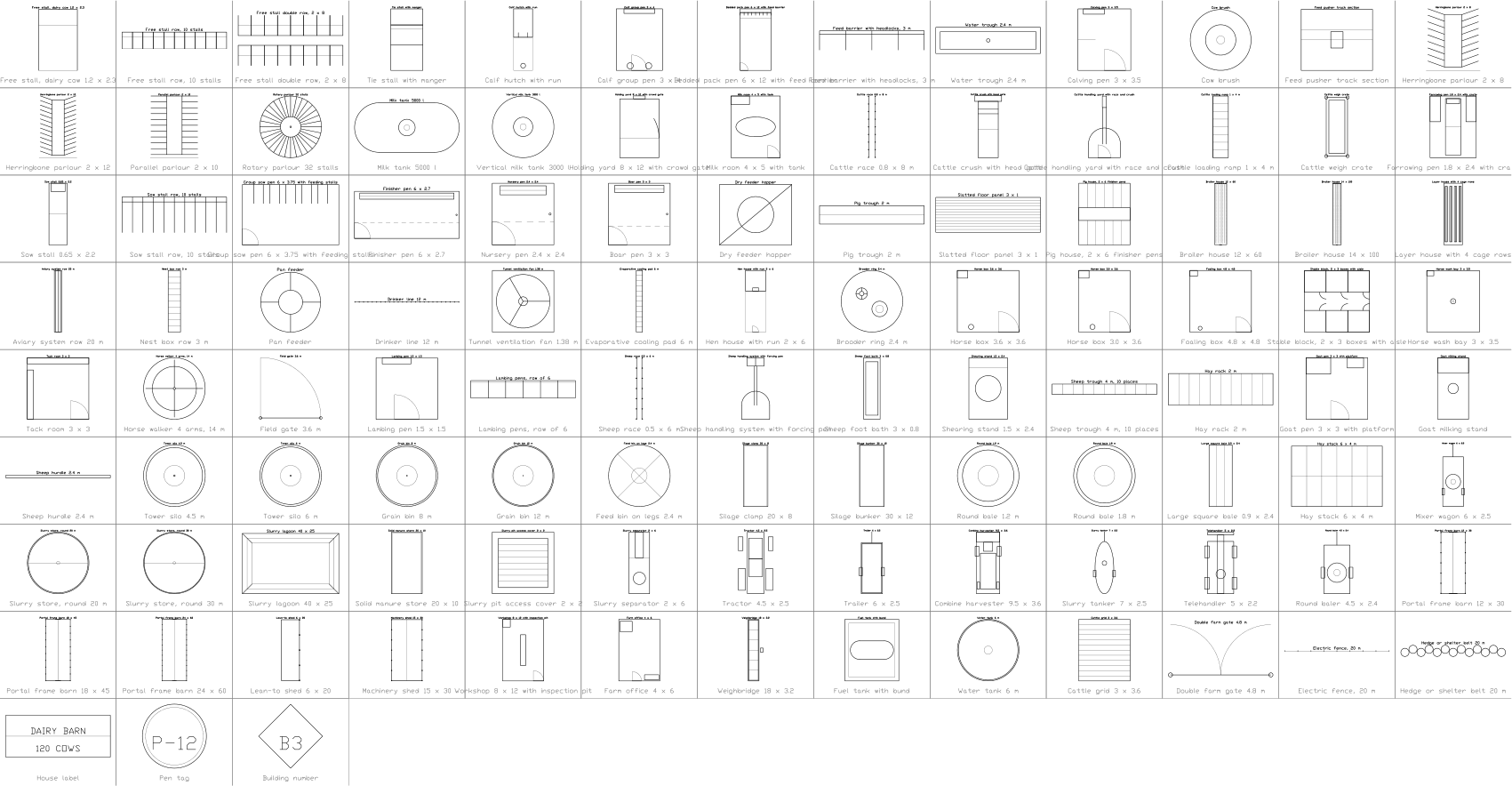

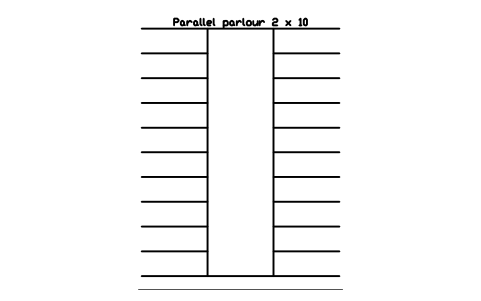

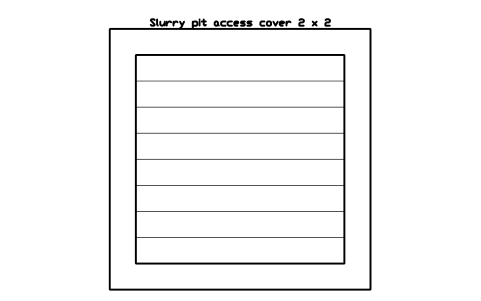

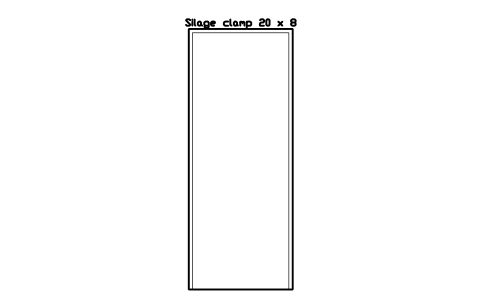

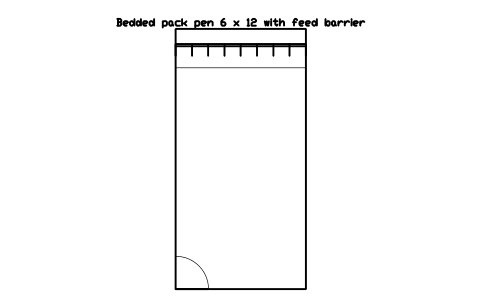

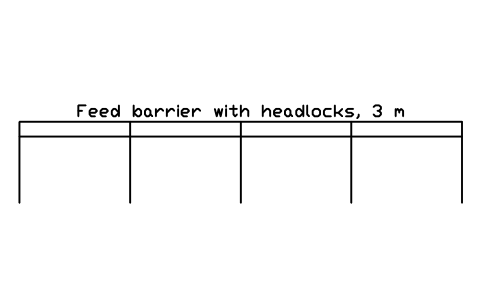

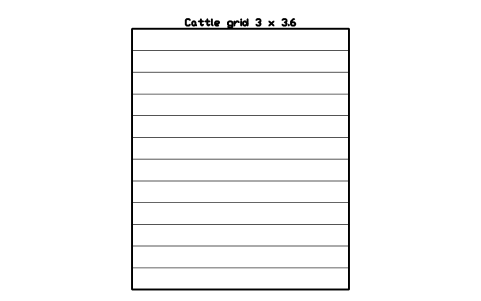

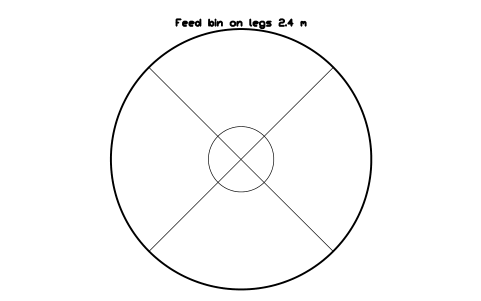

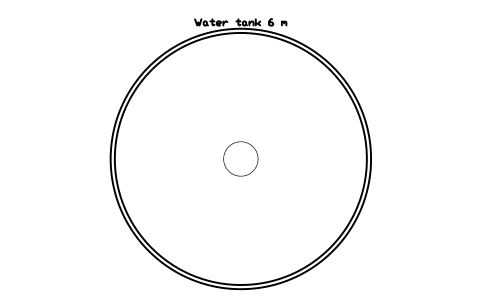

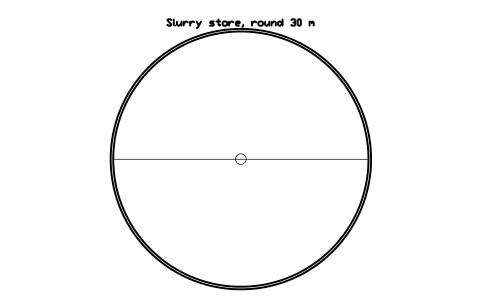

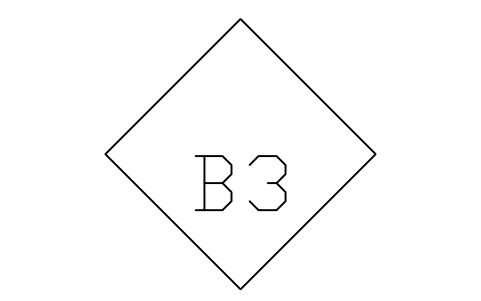

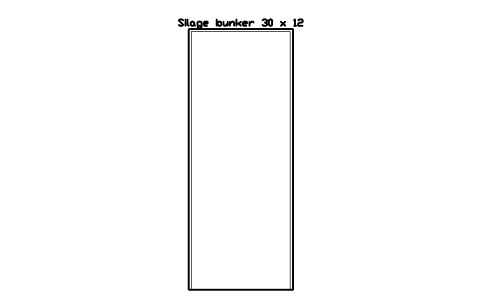

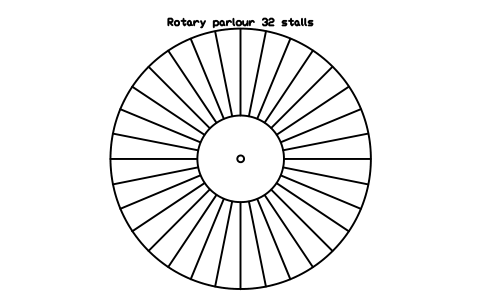

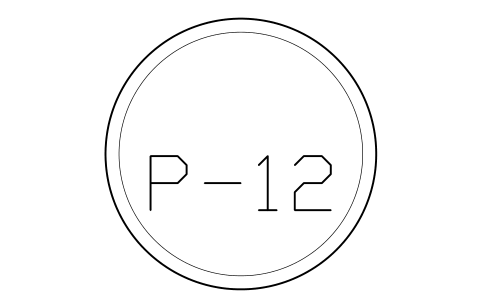

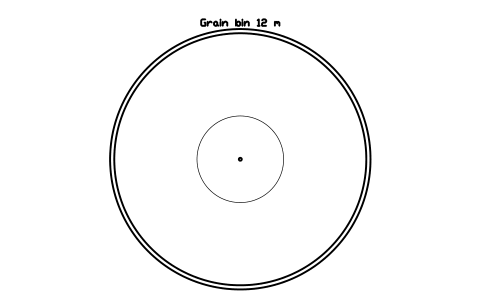

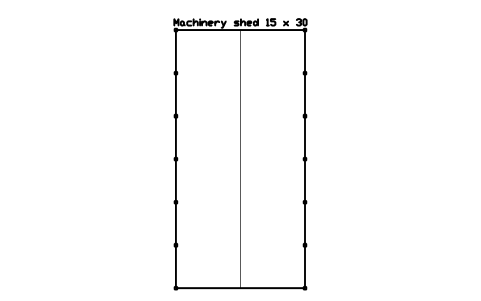

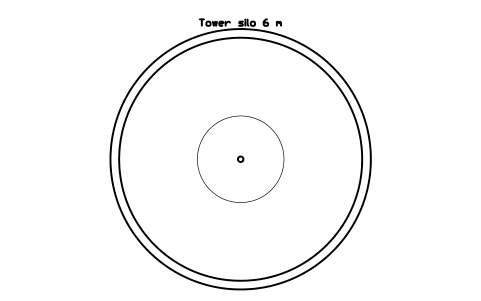

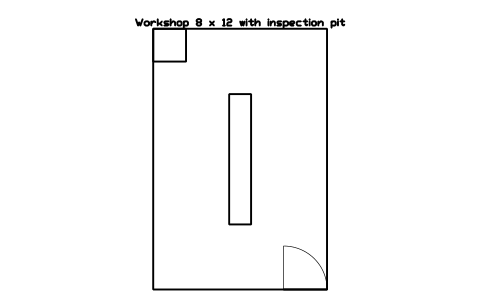

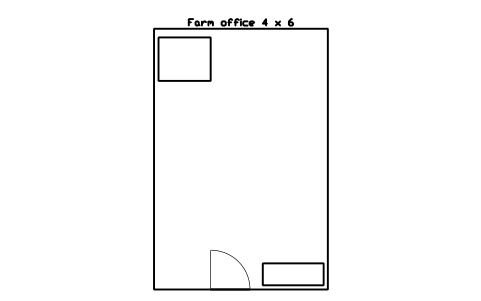

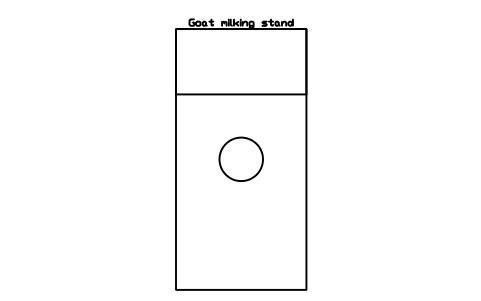

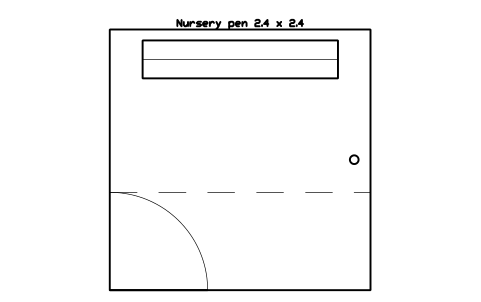

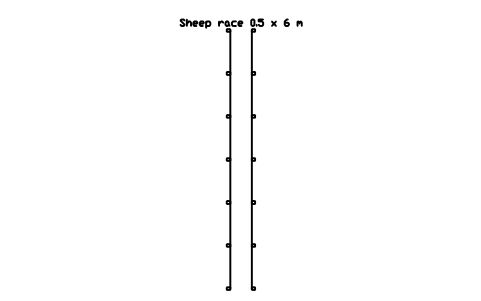

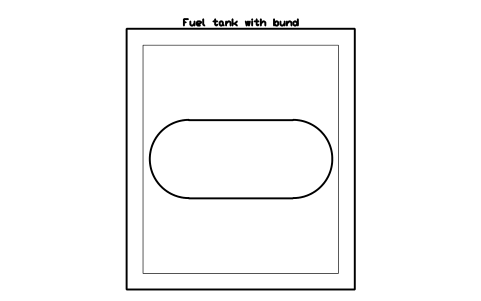

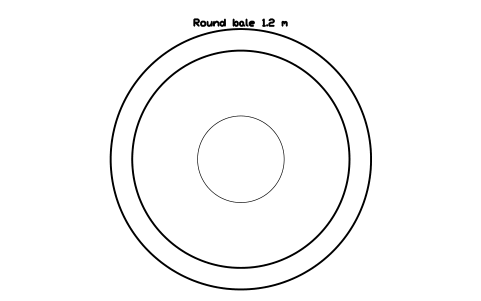

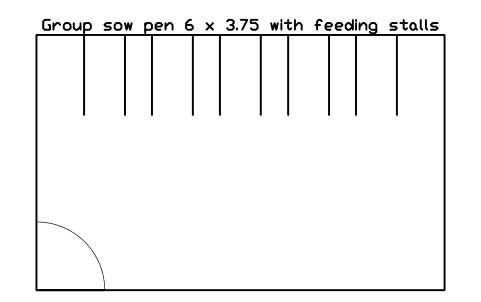

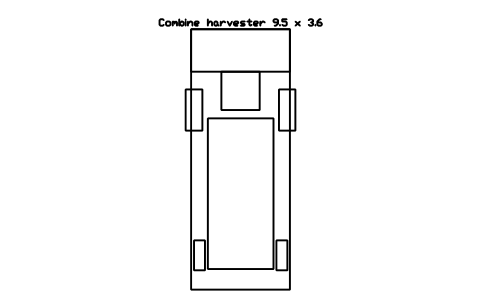

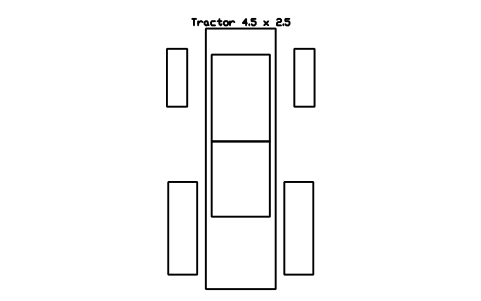

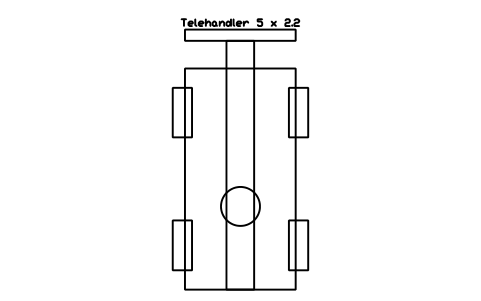

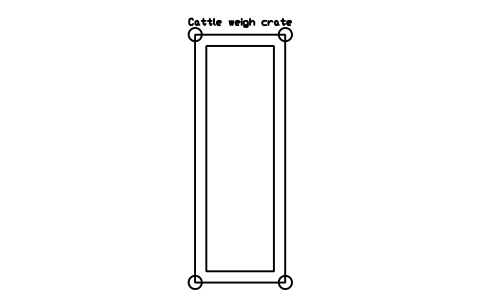

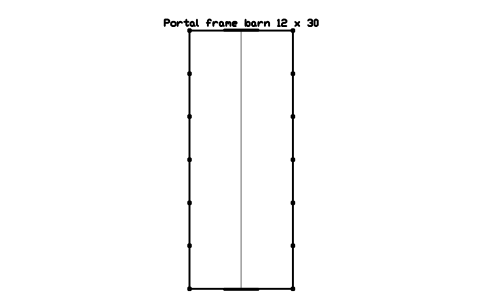

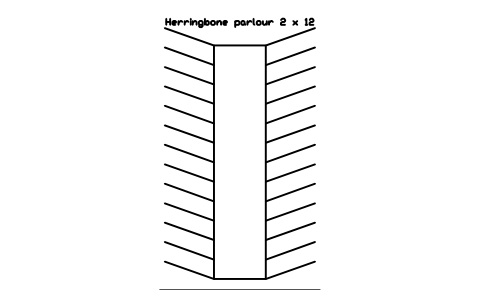

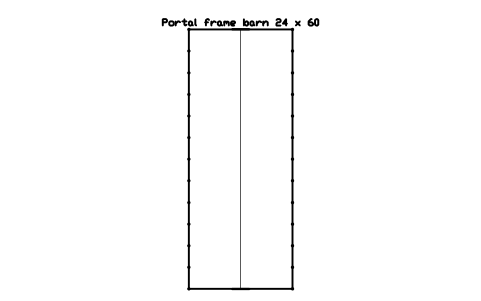

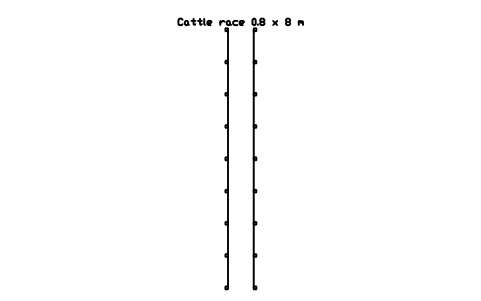

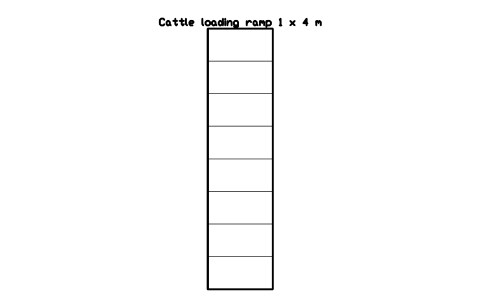

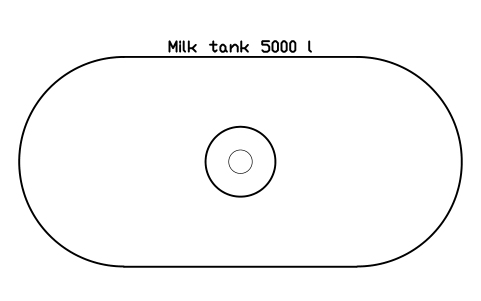

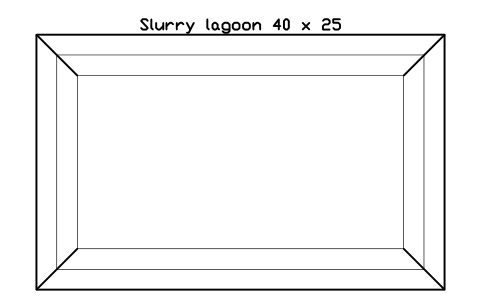

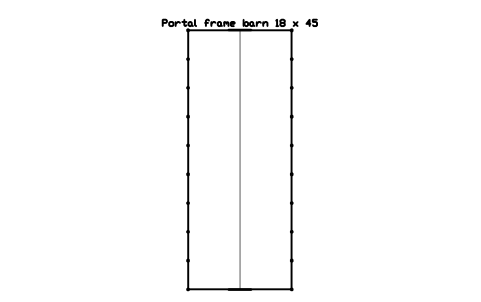

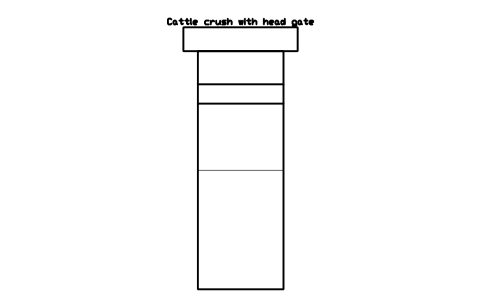

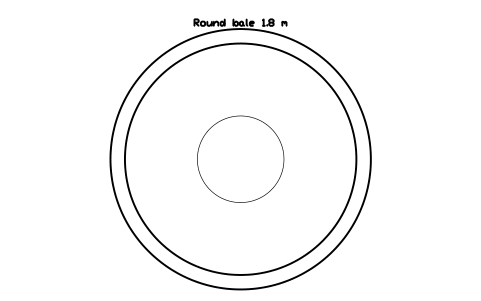

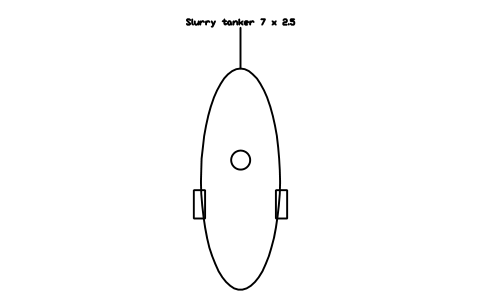

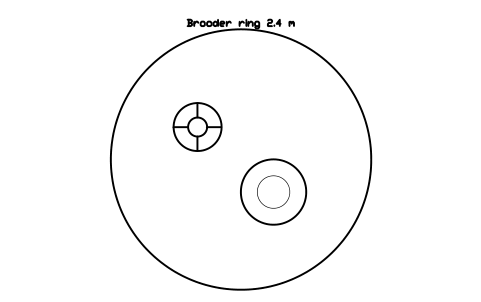

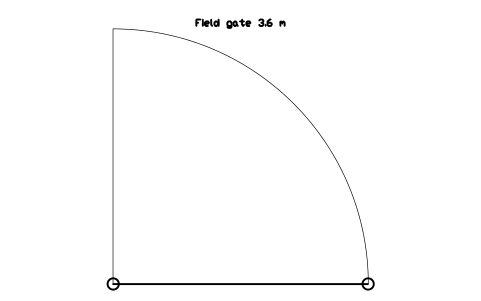

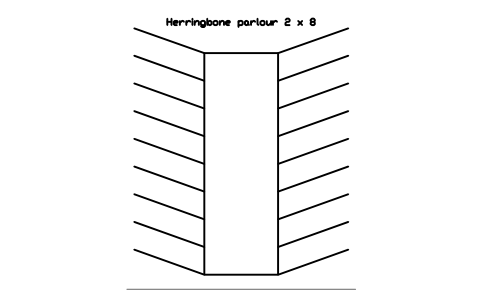

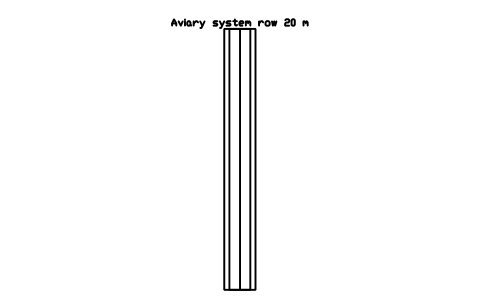

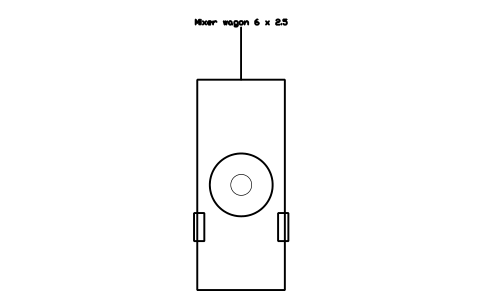

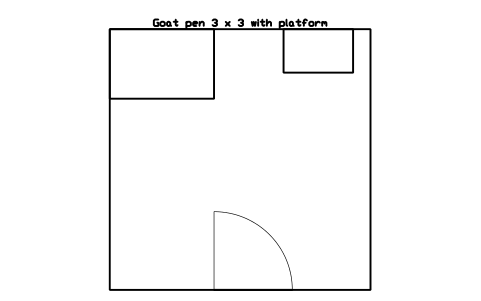

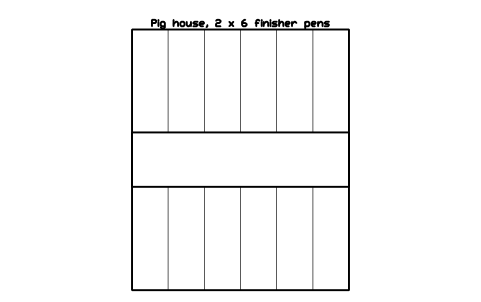

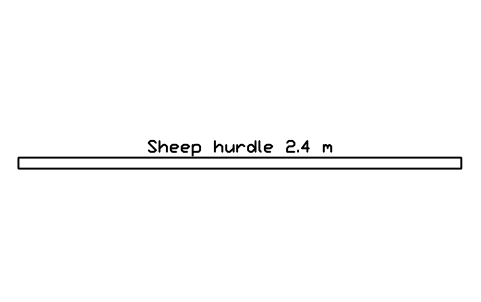

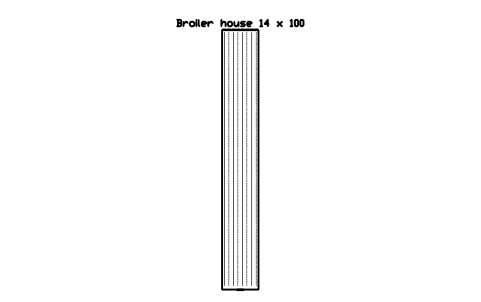

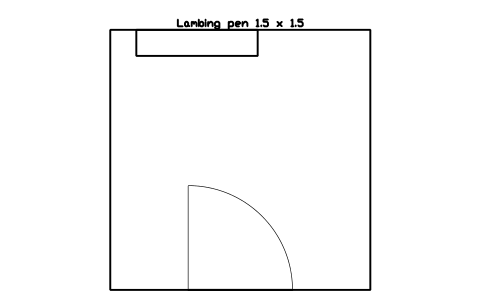

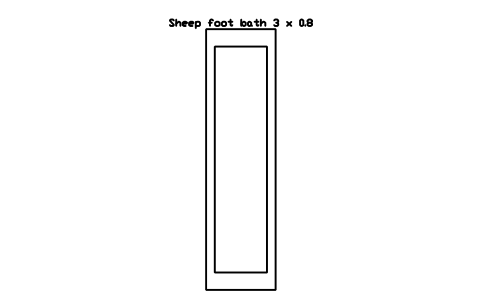

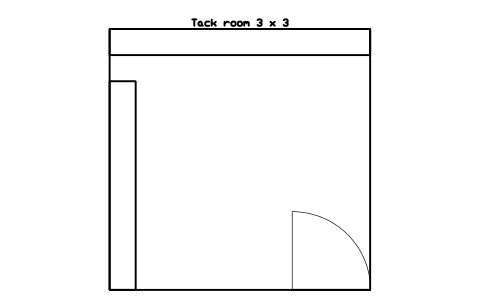

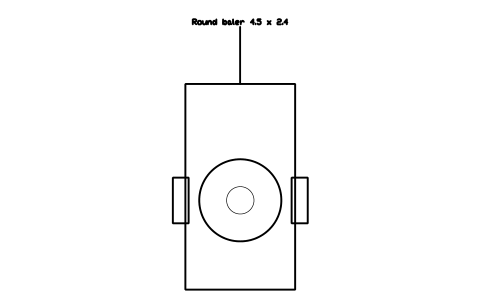

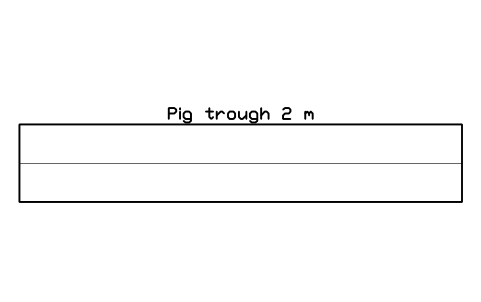

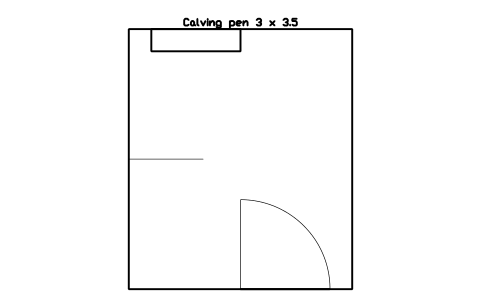

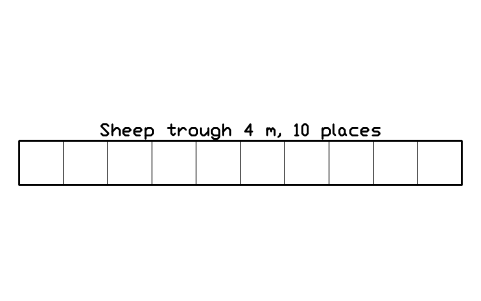

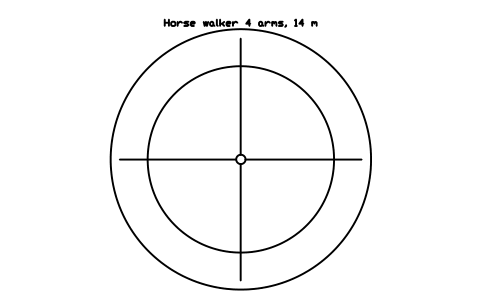

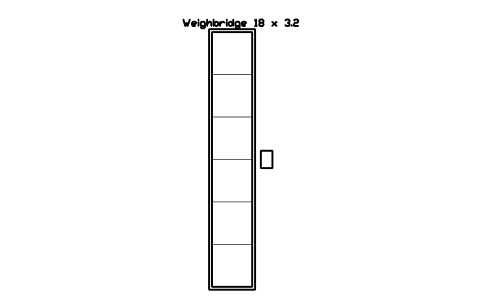

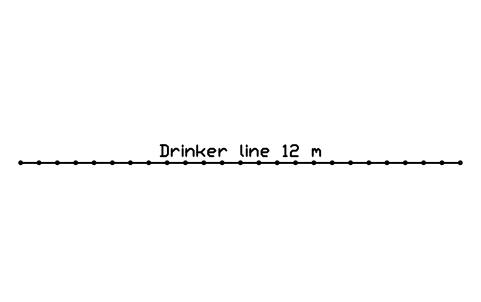

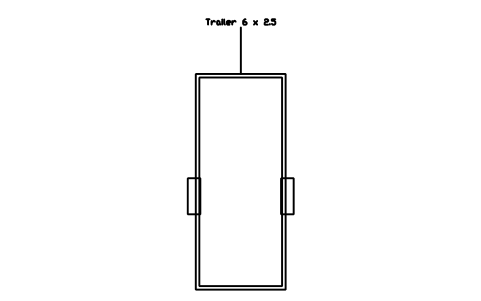

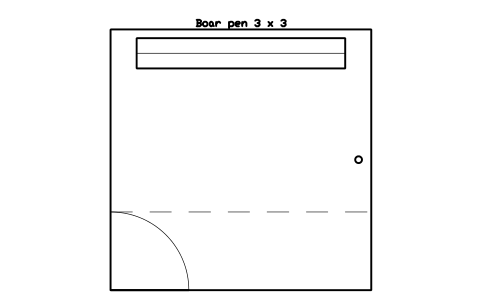

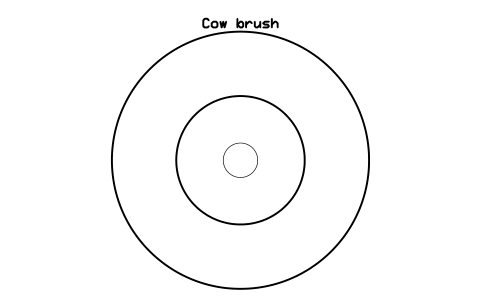

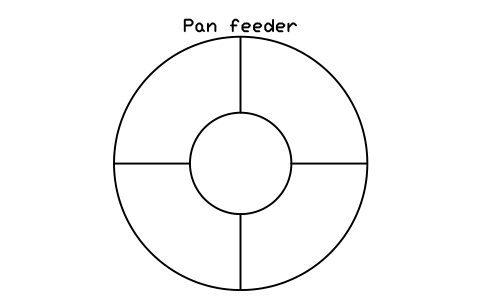

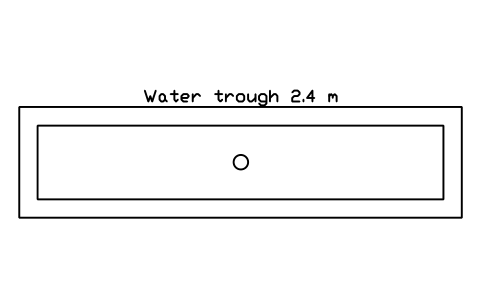

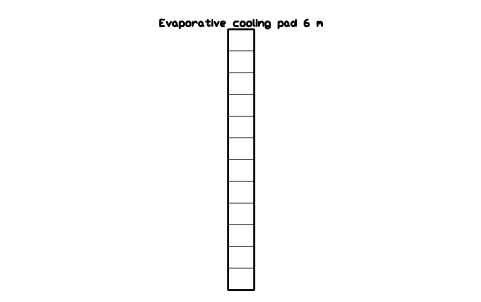

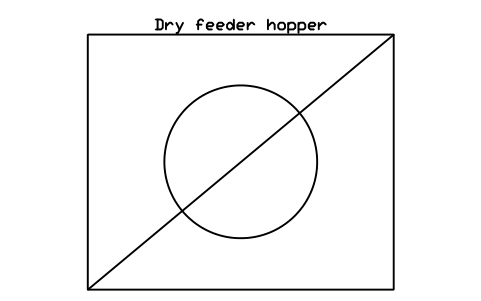

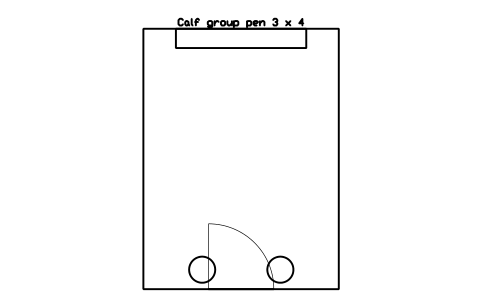

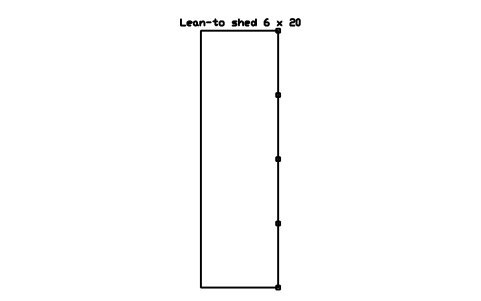

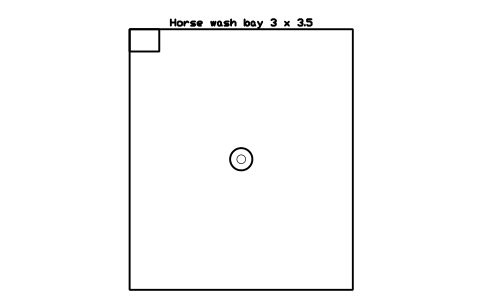

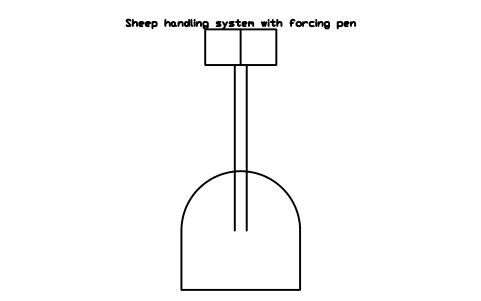

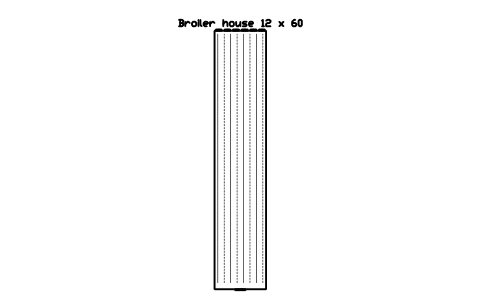

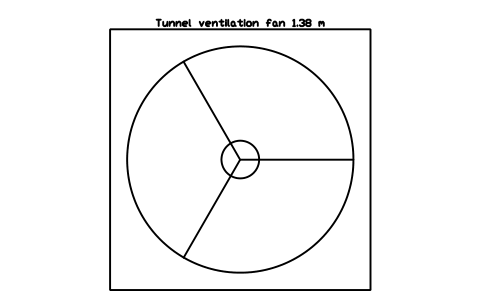

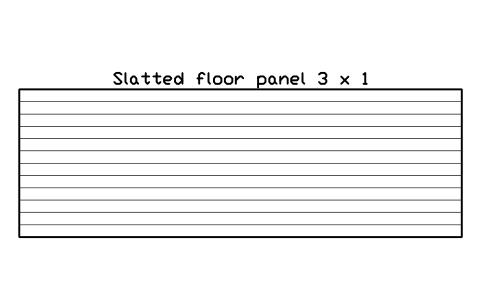

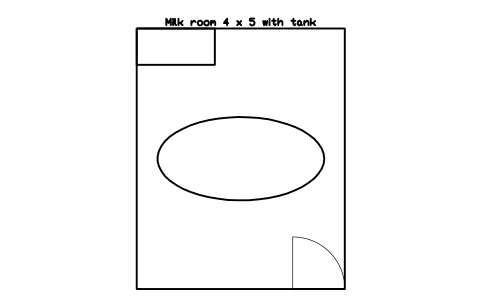

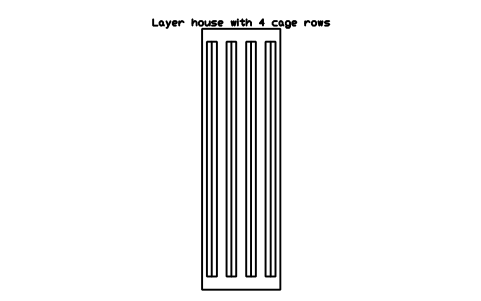

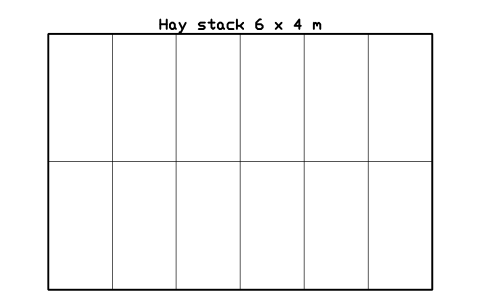

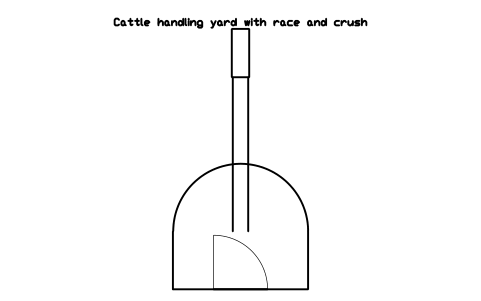

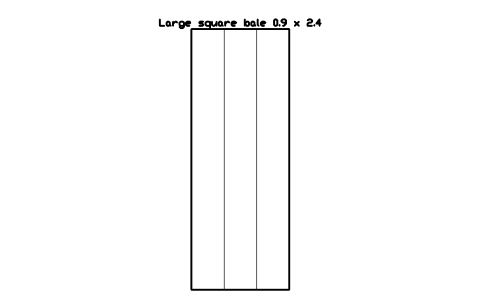

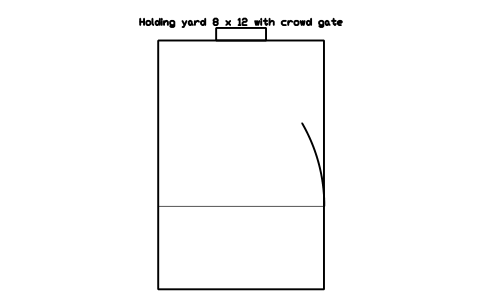

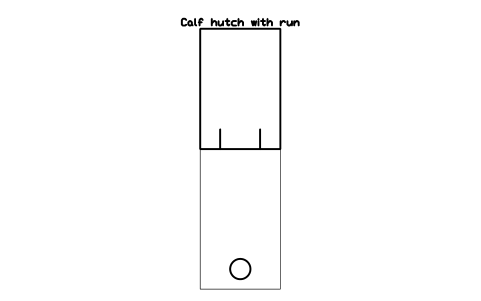

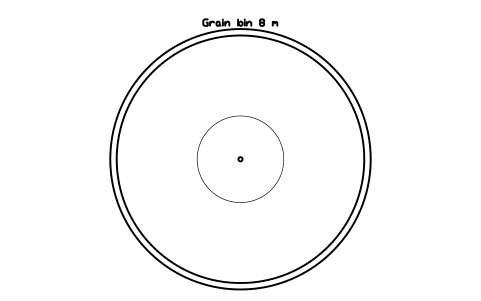

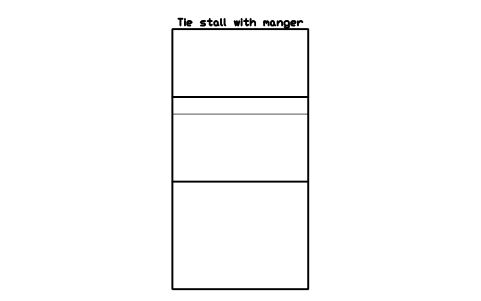

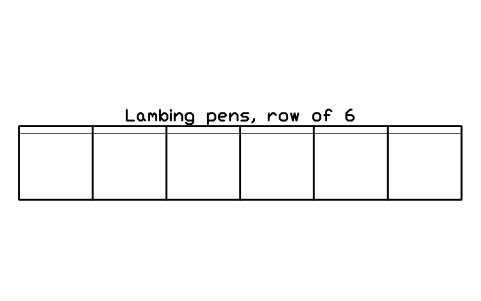

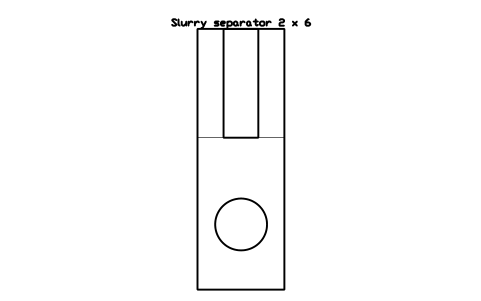

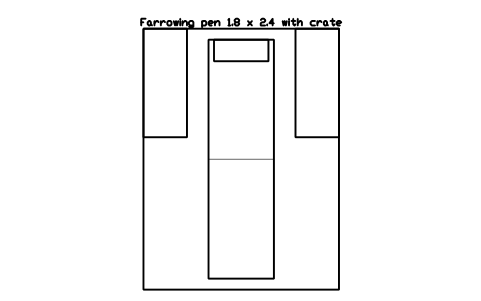

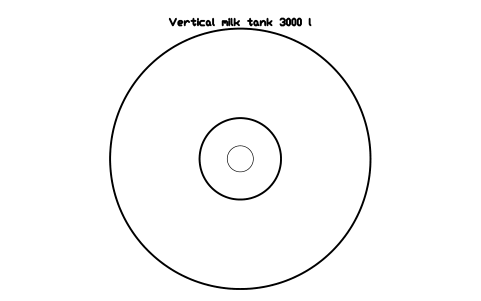

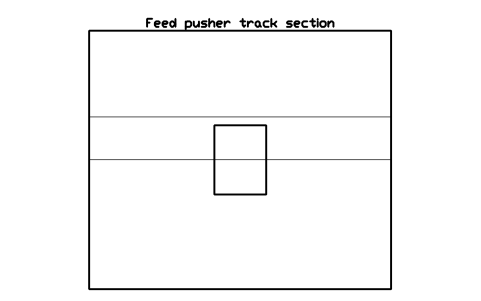

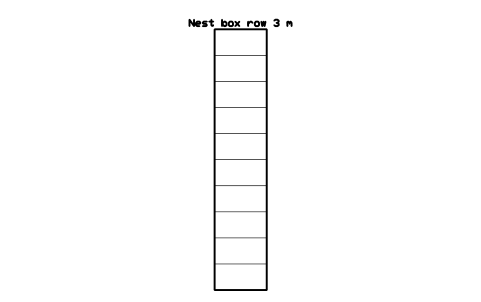

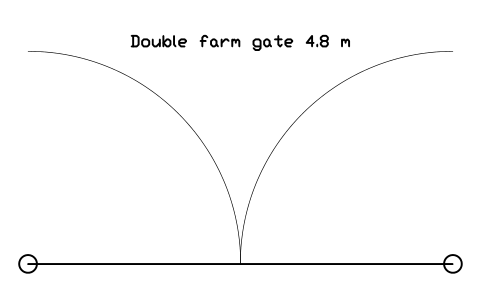

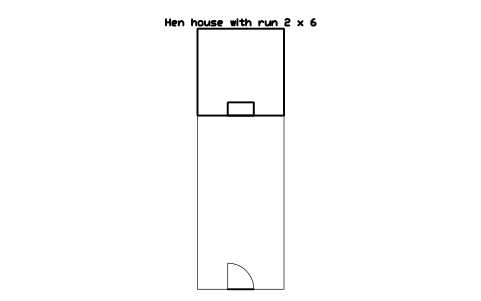

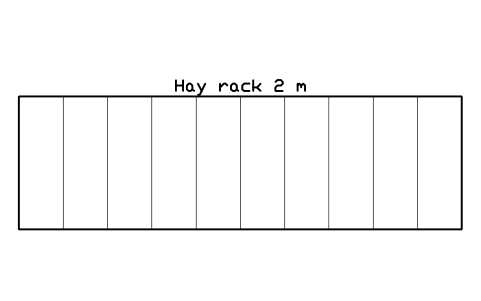

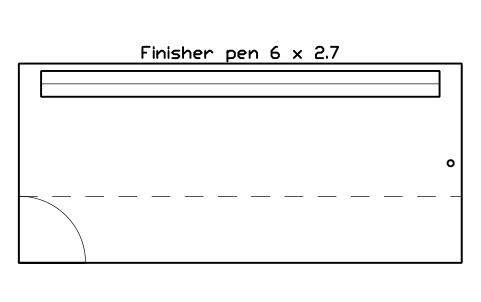

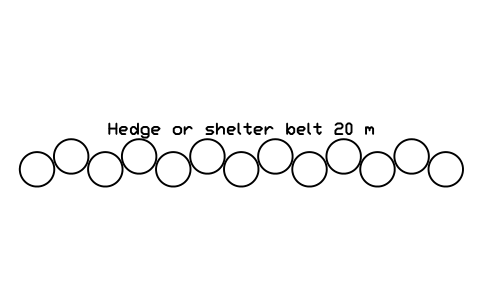

Stabulations de bovins et salles de traite, contention des bovins, loges et bâtiments de porcs, poulaillers et équipements, boxes et blocs d'écurie, contention des ovins et caprins, silos, bunkers et fosses à lisier, balles, matériel, bâtiments de ferme, portails et clôtures, et 3 repères de plan. La page ci-dessus liste chaque groupe avec son nombre.

Les blocs donnent-ils l'espace nécessaire à chaque animal ?

Non. Les blocs sont des tailles courantes. L'espace par animal dépend de l'espèce, du poids, du système d'élevage et des règles de bien-être de votre pays ; vérifiez les règles avant de fixer la taille d'une case, puis étirez ou copiez le bloc pour l'adapter.

Puis-je utiliser les symboles dans des projets commerciaux ?

Oui. Ils sont libres d'utilisation et de modification dans vos propres projets, y compris commerciaux. Ils sont fournis en l'état, sans garantie.

Où sont les clôtures, les arbres et les chemins ?

Les éléments généraux de site comme les chemins, arbres et plantations sont dans la bibliothèque du paysage, et les contours de bâtiments avec portes et murs dans celle des plans d'architecture. Cette bibliothèque ajoute les logements, équipements et stockages propres à la ferme.

Puis-je modifier un symbole ou ajouter des attributs ?

Oui. Ouvrez le DWG, modifiez un bloc avec BEDIT pour le changer ou ajouter des attributs, puis enregistrez. Pour mettre à jour les dessins qui contiennent déjà le bloc, lancez ATTSYNC ou remplacez le bloc. Faites d'abord une sauvegarde : les valeurs des attributs peuvent être perdues si ATTSYNC est utilisé sans précaution.

Où trouver un jeu complet de ces symboles pour AutoCAD ?

AutoCAD ne fournit que quelques blocs d'exemple ; un jeu complet de symboles vient donc d'une bibliothèque. Téléchargez le ZIP de cette page et ouvrez le DWG : chaque symbole est un bloc. Insérez-le avec INSERT (palette Blocs, onglet Bibliothèques, puis choisissez le DWG) ou faites-le glisser depuis le DesignCenter (ADCENTER). Vous pouvez aussi télécharger un seul symbole.
