Circuiti di avviamento e comando motori (IEC)

71 schemi completi per avviatori e comandi di motori: avviamento diretto, inversione, stella-triangolo, soft starter, inverter, motori a due velocità, pompe, nastri trasportatori e comando da PLC. Ogni circuito è un set di disegni completo con cartiglio, non un simbolo isolato, e si può acquistare anche da solo.

Comando motori · IEC 60617

71 circuiti per motori già pronti

Scegliete quello giusto, cambiate i valori, consegnatelo all’officina. Basta ridisegnare un avviatore da zero.

DWGDXFPDFXLSX

DWG modificabile
  • 71 circuiti in 8 gruppi, dal semplice marcia / arresto alla sequenza di nastri e all’avviatore comandato da PLC
  • Un set completo di fogli per ogni circuito: schema, distinta materiali, simboli, elenco cavi, morsetti e I/O, guida alla scelta, verbale di collaudo
  • DWG nel formato attuale e 2010, DXF e PDF, più elenchi Excel modificabili
  • Disegnati con le librerie gratuite di simboli IEC 60617, così restano coerenti con i vostri disegni

Libreria completa

$69$426

Per una persona

  • $0.97 a circuito
  • Risparmi il 84%

I 71 circuiti comprati uno a uno costano in tutto $426.

Incluso

  • DWG (formato attuale e 2010) e DXF
  • PDF di ogni foglio
  • Elenchi Excel: distinta materiali, cavi, morsetti
  • Note in nove lingue
  • Licenza per i vostri progetti e quelli dei clienti
  • Licenza perpetua, senza abbonamento
  • Modificate liberamente, consegnate i disegni ai clienti
  • Guardate dentro gratis prima di comprare

Leggi la licenza individuale completa

Politica di rimborso

Gratis con un indirizzo e-mail di scuola o università, per studio e didattica. Licenza didattica

Tutti i 71 circuiti a colpo d'occhio

Trova il tuo per numero o nome. Ognuno apre la sua pagina.

A Avviamento di base
B Inversione e finecorsa
C Avviamento a tensione ridotta
D Più velocità e casi speciali
E Inverter e soft starter
F Frenatura e servizi particolari
G Sequenze e protezione
H Alimentazione e segnalazione

Guardate dentro prima di comprare

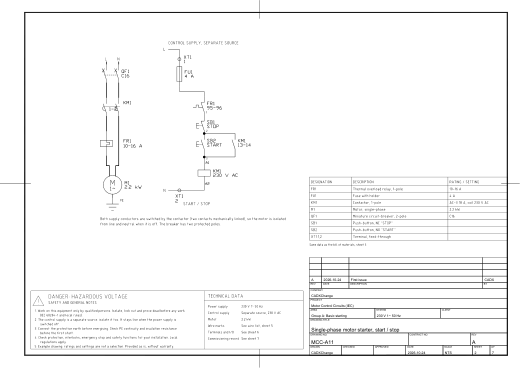

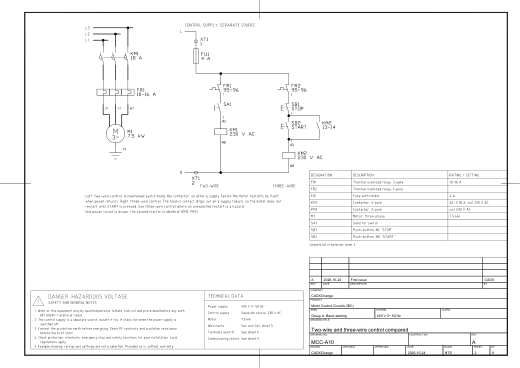

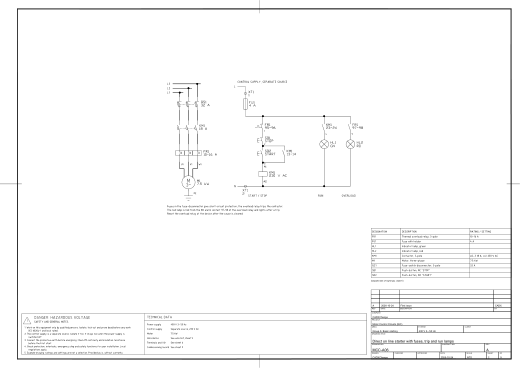

Ecco 4 circuiti di esempio su 71. Si aprono in sola lettura nel visualizzatore online: ingrandite il disegno vero per vedere come è fatto. Gli altri 67 sono realizzati allo stesso modo.

Cosa contiene ogni circuito

Un circuito è un file di disegno con questi fogli, numerati come in un vero set di disegni:

Esempio: i fogli del circuito A01.

Offerta libreria completa

71 circuiti. $6 l’uno. $426 in tutto!

Comprandoli uno a uno il conto cresce sempre: 6 $ il primo, 6 $ il successivo, e al circuito 12 avete già speso più dell’intera libreria. Con la libreria tutti i circuiti sono vostri, con PDF di indice, elenchi e guida alla scelta, a meno di 1 $ a circuito. Pagate una volta, usateli in ogni progetto.

Solo $0.97 a circuito. Risparmiate $357!

$426Portali via tutti a soli$69−84%

Cosa ottenete

  • Ripagata in poche ore

    Un avviatore con tutti gli elenchi sono ore di disegno. Qui scegliete il circuito, cambiate valori e sigle ed è pronto. Alla paga abituale di un ingegnere (circa 54 $ l’ora negli Stati Uniti) un circuito costa meno di dieci minuti del suo tempo e l’intera libreria circa un’ora e un quarto. Basta risparmiare un pomeriggio per ripagarla.

  • Meno domande dall’officina

    Distinta materiali, elenco cavi, elenco morsetti e I/O, guida alla scelta e verbale di collaudo sono già su fogli propri. L’officina riceve subito un set completo, con meno andirivieni.

  • Ogni progetto sembra professionale

    Un cartiglio, un set di layer, uno stile di numerazione e gli stessi simboli ovunque. Anche una commessa con molti avviatori sembra un unico set di un unico studio, e clienti e verificatori se ne accorgono.

  • Modificabile e vostro per sempre

    Ogni apparecchio è un blocco con attributi modificabili e gli elenchi Excel sono vostri da adattare. Pagate una volta e li usate in ogni progetto, senza abbonamento.

I 71 circuiti

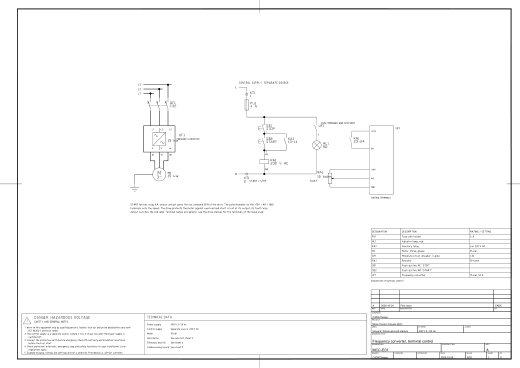

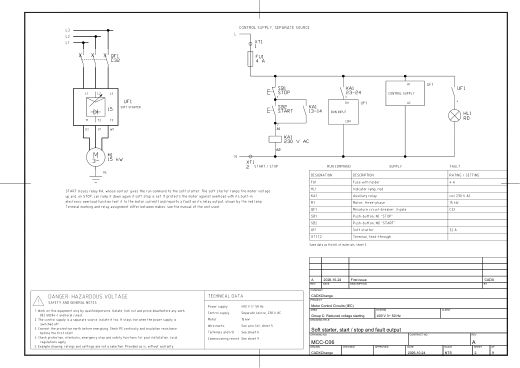

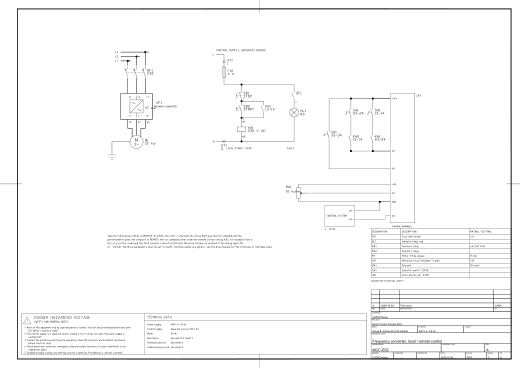

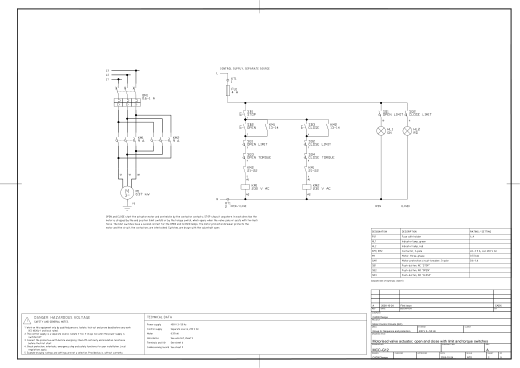

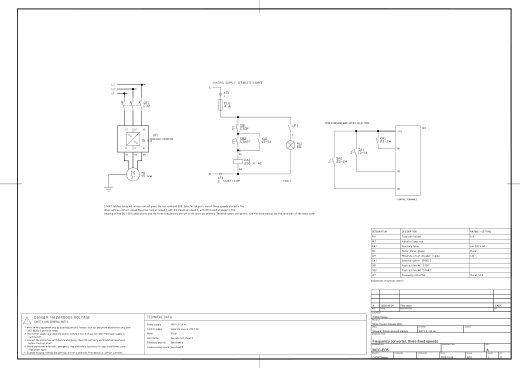

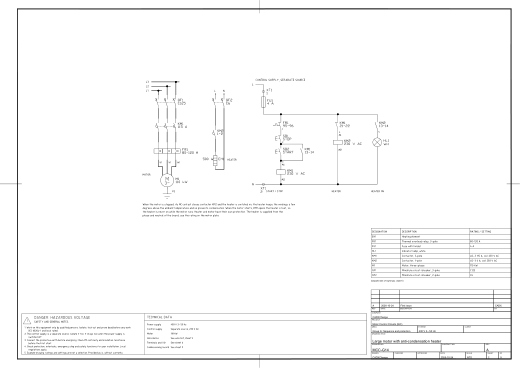

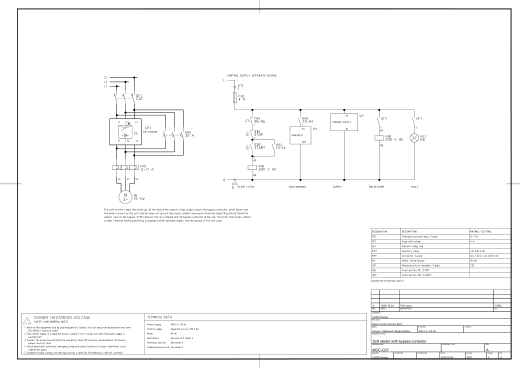

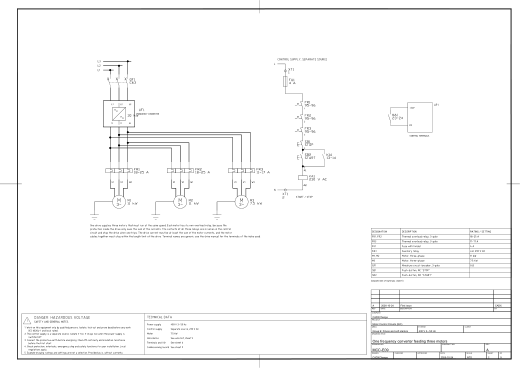

Aprite un circuito per vederne la pagina. Quattro circuiti si aprono nel visualizzatore online; per gli altri vedete lo schema.

A · Avviamento di base

Pompe, ventilatori, compressori, nastri trasportatori e macchine utensili con un solo senso di rotazione.

B · Inversione e finecorsa

Cancelli, paranchi, nastri, trapani e tavole a spola che devono girare nei due sensi.

C · Avviamento a tensione ridotta

Grandi pompe, ventilatori, frantoi e compressori in cui la corrente di avviamento va limitata.

D · Più velocità e casi speciali

Ventilatori, ventilazione e macchine utensili con due o tre velocità fisse.

E · Inverter e soft starter

Pompe, ventilatori e nastri a velocità variabile, con avviamento dolce e bypass.

F · Frenatura e servizi particolari

Motori con freno, arresti rapidi e circuiti di arresto di emergenza per macchine.

G · Sequenze e protezione

Stazioni di pompaggio, gruppi di pressurizzazione, linee di nastri, lubrificazione, paranchi e attuatori di valvole.

H · Alimentazione e segnalazione

Alimentazioni di comando, avviatori comandati da PLC e quadri di segnalazione.

Per chi è

  • Quadristi e officine

    Preventivate e costruite da un disegno che ha già elenco cavi ed elenco morsetti.

  • Studi di progettazione e consulenti

    Usate un circuito tipo coerente come base del disegno di progetto e dedicate il tempo a ciò che è specifico del lavoro.

  • Manutenzione e collaudo

    Stampate lo schema, l’elenco cavi e il verbale di collaudo per il giorno in cantiere.

  • Studenti e docenti

    Gratis con un indirizzo e-mail di scuola o università: circuiti veri con tutta la documentazione per imparare.

Un circuito o l’intera libreria

Un circuitoLibreria completa
Circuiti171
Prezzo, singolo utente$6$69
Prezzo, organizzazione$18$249
Prezzo a circuito, singolo utente$6$0.97
PDF di indice di tutti i circuiti–Incluso

La maggior parte di chi compra ha bisogno di più di un circuito: da 12 circuiti in su la libreria costa meno.

Esattamente cosa scaricate

Ogni circuito è uno ZIP a sé; l’intera libreria è un unico ZIP con tutti i circuiti e un indice. Ecco l’elenco delle cartelle, così sapete cosa ricevete prima di pagare.

Un circuito: uno ZIP di circa 2.5 MB

  • DWG/A01-Direct-on-line-starter-start-stop.dwgIl disegno modificabile nel formato DWG attuale: tutti i fogli, apparecchi come blocchi con attributi.
  • DWG-2010/A01-Direct-on-line-starter-start-stop.dwgLo stesso disegno in DWG 2010, per le versioni CAD meno recenti.
  • DXF-2010/A01-Direct-on-line-starter-start-stop.dxfLo stesso disegno in DXF, per i programmi CAD che non leggono il DWG.
  • PDF/A01-Direct-on-line-starter-start-stop.pdfStampa di ogni foglio, pronta da inviare o da archiviare.
  • Excel/A01-Direct-on-line-starter-start-stop.xlsxDistinta materiali, elenco cavi, elenco morsetti ed elenco I/O di questo circuito.
  • Excel/Motor-Selection-Guide.xlsxGuida alla scelta per le taglie di motore usuali, da 0,75 a 110 kW.
  • CADXChange-A01.pdfCopertina e note del set, con le librerie di simboli usate.
  • Notes/Note sul set in nove lingue.
  • README.txtCosa contiene lo ZIP e come usarlo.
  • LICENSE.txtIl testo della licenza (in inglese).

Libreria completa: uno ZIP di circa 133 MB, 71 circuiti

  • Motor-Control-Circuits-IEC-Index.pdfIndice di tutti i 71 circuiti: a cosa serve ciascuno, con immagine.
  • DWG/71 disegni nel formato DWG attuale, uno per circuito.
  • DWG-2010/Gli stessi 71 disegni in DWG 2010.
  • DXF-2010/Gli stessi 71 disegni in DXF.
  • PDF/71 stampe PDF, una per circuito.
  • Excel/Motor-Control-Circuits-IEC-Lists.xlsxTutti gli elenchi dei 71 circuiti in un’unica cartella di lavoro, per cercare e filtrare.
  • Excel/Motor-Selection-Guide.xlsxGuida alla scelta per le taglie di motore usuali, da 0,75 a 110 kW.
  • Excel/per-circuit/71 cartelle di lavoro, una per circuito.
  • Notes/Note sul set in nove lingue.
  • README.txtCosa contiene lo ZIP e come usarlo.
  • LICENSE.txtIl testo della licenza (in inglese).

Le dimensioni sono approssimative. Nomi, cartelle e formati sono uguali per ogni licenza.

Caratteristiche

Formati di file
DWG (formato attuale), DWG 2010, DXF 2010, PDF, Excel (XLSX)
Formati di foglio
A3 e A2 orizzontali, con cartiglio e riquadro
Simboli
IEC 60617, dalle librerie gratuite di simboli CADXChange
Note
Nove lingue (inglese, cinese, giapponese, coreano, tedesco, francese, italiano, spagnolo)
Licenza
Perpetua, singolo utente o organizzazione, testo della licenza in inglese in ogni ZIP
Consegna
File ZIP, uno per circuito; la libreria in un unico ZIP con PDF di indice
Si apre con
AutoCAD e altri programmi CAD che leggono DWG o DXF

Esempi per ingegneri, non un progetto

I circuiti sono esempi tipici con valori fittizi. Non sostituiscono la progettazione, il calcolo e l’approvazione di un ingegnere qualificato, sono forniti nello stato in cui si trovano, e le tabelle di scelta hanno solo valore orientativo. Verificate ogni disegno rispetto alle norme, ai manuali degli apparecchi e alle regole del vostro impianto.
