Modello di partenza AutoCAD (DWT)
Un modello di disegno pronto all'uso per AutoCAD: layer con colori, spessori e tipi di linea, stili di testo e di quotatura e layout dei fogli con cornice, cartiglio e una finestra bloccata a 1:1. Inizia un nuovo disegno da qui e la configurazione è fatta. Scegli la versione metrica (millimetri, fogli ISO da A4 ad A1) o quella imperiale (pollici, fogli ANSI da A a D).
Libero da usare e modificare nei propri progetti, anche commerciali. Lo ZIP contiene il modello, una tabella di stili di stampa e un README; non serve alcun componente aggiuntivo. I nomi dei layer, i colori e gli stili seguono la prassi comune e non sono una norma: controllali rispetto allo standard del tuo studio o del tuo cliente. Condizioni d'uso della libreria (CXL-1.0)
Metrico o imperiale
Questo modello esiste in due versioni, ciascuna con il proprio ZIP. Scegli quella che corrisponde alle unità e ai formati con cui lavori.

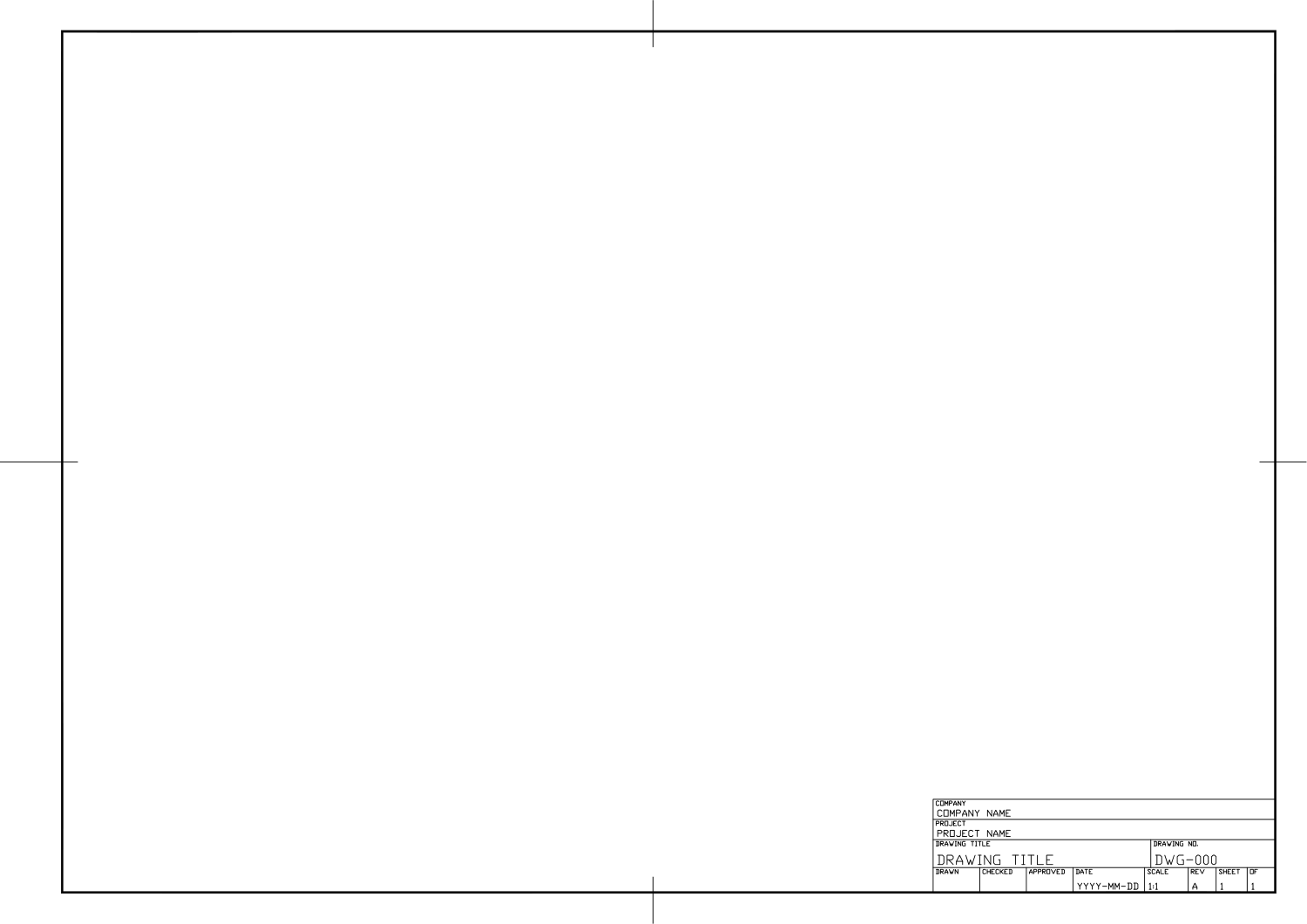

Metrico: millimetri, fogli ISO da A4 ad A1
Unità in millimetri, stili di testo e di quotatura ISO, quattro layout (A4, A3, A2, A1) in scala 1:1.

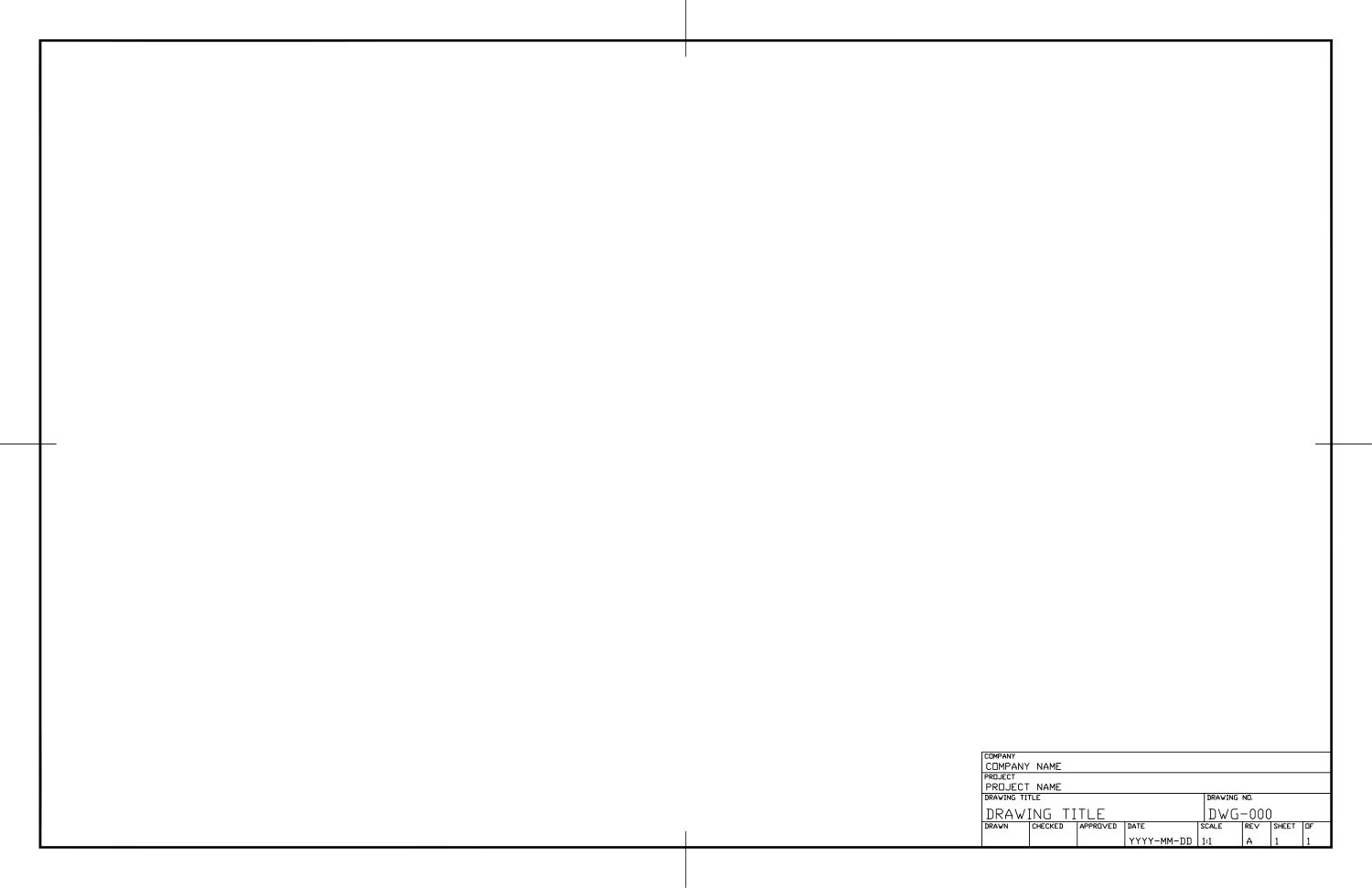

Imperiale: pollici, fogli ANSI da A a D
Unità in pollici decimali, testo a tratto singolo e stile di quotatura in pollici, quattro layout (A, B, C, D) in scala 1:1.
Cosa c'è nello ZIP
- AutoCAD-Starter-Template-Metric.dwt / AutoCAD-Starter-Template-Imperial.dwt
Modello di disegno (DWT, formato AutoCAD 2018) - CADXChange-Monochrome.ctb
Tabella di stili di stampa (CTB) che stampa ogni colore in nero - README.txt
README con l'elenco dei layer e le istruzioni
Layout dei fogli
Ogni layout ha una cornice con segni di centratura, un cartiglio con attributi e una finestra bloccata. Scegli la scheda del tuo formato e stampa da lì.
Metrico: millimetri, fogli ISO da A4 ad A1
| Layout | Formato | Dimensioni della carta | Scala della finestra |
|---|---|---|---|
| ISO-A4 | A4 | 297 × 210 mm | 1:1 |
| ISO-A3 | A3 | 420 × 297 mm | 1:1 |
| ISO-A2 | A2 | 594 × 420 mm | 1:1 |
| ISO-A1 | A1 | 841 × 594 mm | 1:1 |
Imperiale: pollici, fogli ANSI da A a D
| Layout | Formato | Dimensioni della carta | Scala della finestra |
|---|---|---|---|
| ANSI-A | ANSI A | 11 × 8.5 in | 1:1 |
| ANSI-B | ANSI B | 17 × 11 in | 1:1 |
| ANSI-C | ANSI C | 22 × 17 in | 1:1 |
| ANSI-D | ANSI D | 34 × 22 in | 1:1 |
Layer
Tutti i layer del modello con colore, spessore di linea e tipo di linea. I colori servono per la visualizzazione; la tabella di stili di stampa nello ZIP stampa tutto in nero e mantiene gli spessori.
| Layer | Colore | Spessore | Tipo di linea | Uso |
|---|---|---|---|---|
| Layer di questo modello | ||||
| OBJECT | 7 | 0.50 mm | Continuous | Linee visibili degli oggetti |
| HIDDEN | 8 | 0.25 mm | HIDDEN | Linee nascoste |
| CENTER | 1 | 0.18 mm | CENTER | Linee d'asse e assi |
| PHANTOM | 6 | 0.18 mm | PHANTOM | Linee fantasma: parti adiacenti e posizioni alternative |
| THIN | 7 | 0.18 mm | Continuous | Linee sottili: linee di proiezione, di richiamo e di sezione |
| HATCH | 8 | 0.13 mm | Continuous | Tratteggi e riempimenti |
| CONSTRUCTION | 9 | 0.13 mm | Continuous | Geometria di costruzione (non viene stampata) |
| DIM | 3 | 0.18 mm | Continuous | Quote |
| TEXT | 7 | 0.18 mm | Continuous | Testo generale |
| NOTES | 7 | 0.18 mm | Continuous | Note, tabelle e legende |
| XREF | 9 | 0.13 mm | Continuous | Riferimenti esterni e sfondi |
| Layer del foglio e dei simboli | ||||
| 0 | 7 | predefinito | Continuous | Layer predefinito, lascialo vuoto |
| FRAME | 7 | predefinito | Continuous | Cornice del foglio e segni di centratura |
| TITLEBLOCK | 7 | predefinito | Continuous | Cartiglio |
| VIEWPORT | 8 | predefinito | Continuous | Finestre del layout (non vengono stampate) |
| DRAWING-AREA | 8 | predefinito | Continuous | Contorni dell'area di disegno (non vengono stampati) |
| SYMBOL | 7 | 0.25 mm | Continuous | Simboli (il layer usato dalle librerie di simboli CADXChange) |
Stili di testo e di quotatura
Definiti nel modello, così non devi impostarli in ogni nuovo disegno.
Metrico: millimetri, fogli ISO da A4 ad A1
| Tipo | Nome | Impostazioni |
|---|---|---|
| Stile di testo | ISO | isocp.shx, altezza variabile |
| Stile di testo | ISO-2.5 | isocp.shx, altezza 2.5 mm |
| Stile di testo | ISO-3.5 | isocp.shx, altezza 3.5 mm |
| Stile di testo | ISO-5 | isocp.shx, altezza 5 mm |
| Stile di quotatura | ISO-25 | Testo 2.5 mm, frecce 2.5 mm, linee di estensione oltre la linea di quota di 1.25 mm e a 0.625 mm dall'oggetto, linee di quota a 3.75 mm l'una dall'altra, scala globale 1:1 |
Imperiale: pollici, fogli ANSI da A a D
| Tipo | Nome | Impostazioni |
|---|---|---|
| Stile di testo | ANSI | simplex.shx, altezza variabile |
| Stile di testo | ANSI-0.125 | simplex.shx, altezza 0.125 in |
| Stile di testo | ANSI-0.1875 | simplex.shx, altezza 0.1875 in |
| Stile di testo | ANSI-0.25 | simplex.shx, altezza 0.25 in |
| Stile di quotatura | ANSI-0.125 | Testo 0.125 in, frecce 0.125 in, linee di estensione oltre la linea di quota di 0.0625 in e a 0.0625 in dall'oggetto, linee di quota a 0.38 in l'una dall'altra, scala globale 1:1 |
Si usa con queste risorse
Disegna sul modello con queste librerie di simboli e prendi i modelli di cartiglio se ti serve un altro formato, un altro stile o un'altra lingua delle etichette.
Come usarlo
- In AutoCAD usa NEW (o QNEW) e scegli il file DWT dello ZIP. Copialo nella tua cartella dei modelli per ritrovarlo nell'elenco la volta successiva (OPTIONS, File, Impostazioni modello).
- Copia il file CTB nella cartella degli stili di stampa (la apre STYLESMANAGER). I layout lo richiamano già, quindi le stampe escono in nero con gli spessori dei layer.
- Disegna nella scheda Modello sui layer del modello. Scegli la scheda del layout del tuo formato: la finestra mostra il modello in scala 1:1 e il foglio è pronto per la stampa.
- Fai doppio clic sul cartiglio per inserire società, progetto, titolo e numero del disegno. Aggiungi i tuoi layer e i tuoi stili, poi salva il file come modello tuo.
Domande frequenti
- Che cos'è un file DWT e come si usa?
- Un DWT è un modello di disegno: un disegno senza contenuto che conserva solo le impostazioni, come layer, stili di testo e di quotatura, unità e layout. In AutoCAD usa NEW o QNEW e scegli il file; il nuovo disegno parte con tutte queste impostazioni e lo salvi come un normale DWG.
- Metrico o imperiale: quale scelgo?
- Scegli quello che corrisponde alle unità con cui disegni. Il modello metrico lavora in millimetri con fogli ISO da A4 ad A1, quello imperiale in pollici decimali con fogli ANSI da A a D. Per piante di case e planimetrie in piedi e pollici vedi i modelli di pianta e di planimetria.
- Segue una norma?
- I nomi dei layer, i colori e gli spessori seguono la prassi comune e non sono una norma. Le impostazioni di testo e di quotatura seguono la prassi ISO comune (metrico) e quella statunitense comune (imperiale), senza dichiarare conformità. Controllale rispetto allo standard del tuo studio o del tuo cliente e modifica ciò che differisce.
