Villa con corte
Pianta a U attorno a una corte chiusa da un muro con cancello: soggiorno-pranzo, studio, cucina, due camere e bagno.
Libero da usare e modificare nei propri progetti, anche commerciali. Lo ZIP contiene il disegno di esempio, un modello, una tabella di stili di stampa e un README; non serve alcun componente aggiuntivo. I dati del disegno sono inventati, quindi non è adatto alla progettazione né alla costruzione. Fornito così com'è, senza garanzia. Condizioni d'uso della libreria (CXL-1.0)
Questo esempio usa queste risorse
I simboli sono blocchi delle nostre librerie, con gli attributi già compilati. La cornice e il cartiglio provengono dal nostro modello di cartiglio ISO A3. Scaricali per disegnare i tuoi schemi.
Modelli di cartiglio (ISO A3 e altri)Cornice e cartiglio di questo esempio
Simboli per piante architettoniche18 dei suoi simboli sono usati qui
Arredi coastal e boho in pianta18 dei suoi simboli sono usati qui
Simboli di porte e finestre8 dei suoi simboli sono usati qui
Simboli di bagno e cucina7 dei suoi simboli sono usati qui
Simboli di segni grafici, esterni, impianti e accessibilità3 dei suoi simboli sono usati qui
Layer, stili e impostazione del foglio sono gli stessi per tutti i disegni della serie; sono descritti nella pagina della serie: Planimetrie di case costiere e boho
Campi del cartiglio
Gli attributi del cartiglio. Fai doppio clic per compilarli, oppure scrivili per un intero set di disegni con BlockSync.
| Attributo | Campo sul foglio | Valore in questo esempio |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Casa del Patio |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Coastal courtyard villa, floor plan |
| DRAWING_NO | DRAWING NO. | A-832 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-29 |
| SCALE | SCALE | 1:75 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tabella delle revisioni: da R1 a R4, ciascuna con REV, DATE, DESCRIPTION e BY (16 attributi, vuoti in questo esempio).
Blocchi nel disegno
L'elenco dei componenti del disegno: nome del blocco, simbolo e quante volte è inserito. Con BlockSync puoi esportare lo stesso elenco dai tuoi disegni.

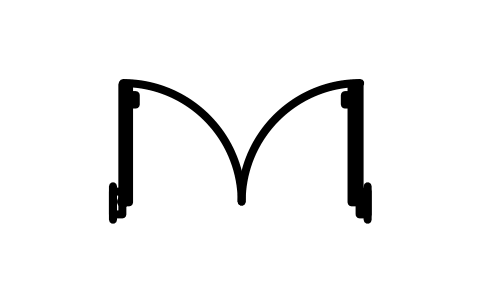

| Simbolo | Blocco | Quantità |
|---|---|---|
 Etichetta locale | ARCH_TAG_ROOM | 7 |
 Finestra fissa, 1800 | ARCH_WINDOW_FIXED_1800 | 5 |
 Finestra fissa, 1200 | ARCH_WINDOW_FIXED | 5 |
 Porta a battente singola, 800 | ARCH_DOOR_SINGLE_800 | 4 |
 Porta-finestra a due ante, 1500 | ARCH_DOOR_FRENCH | 3 |
 Pianta, ficus lyrata, 800 | CBH_PLANT_FIG | 2 |
 Poltrona, rattan, schienale in canna, cuscino | CBH_ARMCHAIR_RATTAN | 2 |
 Tavolo da pranzo 1400, quattro sedie in rattan | CBH_DINING_SET_4 | 2 |
 Comodino, tondo in rattan, 450 | CBH_NIGHT_ROUND | 2 |
 Comodino, intrecciato, 480 x 380 | CBH_NIGHT_WOVEN | 2 |
 Porta di ingresso con gradino, 1000 | ARCH_DOOR_ENTRANCE | 1 |
 Finestra fissa, 600 | ARCH_WINDOW_FIXED_600 | 1 |
 Apertura senza porta, 900 | ARCH_DOOR_OPENING | 1 |
 Apertura senza porta, 1200 | ARCH_DOOR_OPENING_1200 | 1 |
 Tavolo da patio 1200, quattro sedie | CBH_PATIO_4 | 1 |
 Tappeto, juta rotondo, 2400 | CBH_RUG_ROUND_2400 | 1 |
 Divano, sfoderabile, con gonna, tre posti | CBH_SOFA_3 | 1 |
 Tavolino da salotto, rotondo, piano in vetro, 900 | CBH_COFFEE_ROUND_900 | 1 |
 Lampada da terra, paralume ad arco, 450 | CBH_FLOOR_LAMP | 1 |
 Pianta, palma, 1400 | CBH_PLANT_PALM | 1 |
 Letto, testiera in rattan, queen size, 1600 x 2000 | CBH_BED_1600 | 1 |
 Armadio, ante in canna, 1200 x 600 | CBH_WARDROBE_1200 | 1 |
 Vasca da bagno rettangolare, 1500 | ARCH_BATH_1500 | 1 |
 WC a pavimento con cassetta addossata | ARCH_WC | 1 |
 Lavabo su colonna, 550 | ARCH_BASIN_PEDESTAL | 1 |
 Letto, testiera in rattan, matrimoniale, 1400 x 2000 | CBH_BED_1400 | 1 |
 Frigorifero, due porte, 900 | ARCH_FRIDGE_FREEZER | 1 |
 Base 600 | ARCH_CABINET_BASE | 1 |
 Lavello da cucina, due vasche, 1200 | ARCH_SINK_DOUBLE | 1 |
 Piano cottura, quattro fuochi, 600 | ARCH_HOB | 1 |
 Scrivania, rattan e canna, 1300 x 650 | CBH_DESK_RATTAN | 1 |
 Sedia da pranzo, rattan, seduta e schienale in canna | CBH_CHAIR_RATTAN | 1 |
 Dormeuse, rattan, 1900 x 950 | CBH_DAYBED_1900 | 1 |
 Scaffale aperto, 1200 x 350 | CBH_BOOKCASE_1200 | 1 |
 Freccia del nord | ARCH_NORTH_ARROW | 1 |
 Scala grafica, 5 m | ARCH_SCALE_BAR | 1 |
Elenco dei componenti
Una riga per ogni simbolo inserito, letta dagli attributi dei blocchi del disegno: ciò che è mostrato sul foglio e gli attributi dell'elenco compilati ma non visibili. BlockSync esporta gli stessi attributi dai tuoi disegni.
| Sigla | Descrizione | Mostrato sul foglio | Compilato, non mostrato |
|---|---|---|---|
| W1 | Finestra fissa, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D2 | Porta-finestra a due ante, 1500ARCH_DOOR_FRENCH | WIDTH_MM = 1500HEIGHT_MM = 2100DOOR_TYPE = French doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D3 | Porta-finestra a due ante, 1500ARCH_DOOR_FRENCH | WIDTH_MM = 1500HEIGHT_MM = 2100DOOR_TYPE = French doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D1 | Porta di ingresso con gradino, 1000ARCH_DOOR_ENTRANCE | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W2 | Finestra fissa, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D4 | Porta-finestra a due ante, 1500ARCH_DOOR_FRENCH | WIDTH_MM = 1500HEIGHT_MM = 2100DOOR_TYPE = French doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W3 | Finestra fissa, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W4 | Finestra fissa, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W5 | Finestra fissa, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W6 | Finestra fissa, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W7 | Finestra fissa, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W8 | Finestra fissa, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W9 | Finestra fissa, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W10 | Finestra fissa, 600ARCH_WINDOW_FIXED_600 | WIDTH_MM = 600HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W11 | Finestra fissa, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D5 | Porta a battente singola, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D6 | Porta a battente singola, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D7 | Porta a battente singola, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D8 | Apertura senza porta, 900ARCH_DOOR_OPENING | WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Opening, no doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D9 | Porta a battente singola, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D10 | Apertura senza porta, 1200ARCH_DOOR_OPENING_1200 | WIDTH_MM = 1200HEIGHT_MM = 2100DOOR_TYPE = Opening, no doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 |
Costruttore, modello e note sono vuoti su tutti i blocchi, pronti per i tuoi dati. I valori sono esempi.
