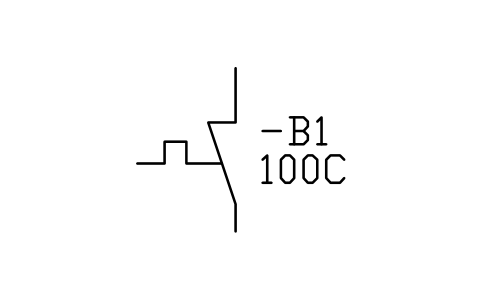

Simbolo Interruttore termico ad azione automatica NC (blocco DWG)
Interruttore termico ad azione automatica NC è un blocco AutoCAD pronto all’uso chiamato IEC_THERMAL_SWITCH_NC nella libreria Simboli elettrici più usati (IEC 60617), gruppo «Contatti e interruttori». Ha 10 attributi, 2 dei quali visibili, e serve per elenchi di apparecchiature ed esportazioni BlockSync.
Dettagli del blocco
| Nome del blocco | IEC_THERMAL_SWITCH_NC |
|---|---|
| Libreria | Simboli elettrici più usati (IEC 60617) |
| Gruppo | Contatti e interruttori |
| Norma | IEC 60617 |
| Attributi | 10 attributi, 2 visibili |
Attributi
Visibili nel disegno: TAG, SETPOINT_C.
Nascosti, contengono i dati per gli elenchi: CONTACT_NO, RESET, HYSTERESIS_C, RATING_A, VOLTAGE, MANUFACTURER, PART_NO, DESC.
Con BlockSync esporti in Excel gli attributi di ogni copia in un disegno, li controlli e riscrivi le correzioni in un’unica passata.
Come si usa
- Scarica lo ZIP e decomprimilo. Contiene un DWG con il blocco IEC_THERMAL_SWITCH_NC.
- Apri il DWG e copia il blocco nel tuo disegno, oppure inseriscilo dal DWG con INSERT.
- Fai doppio clic su una copia per compilare la sigla e gli altri attributi.
Usato nei disegni di esempio
Il simbolo Interruttore termico ad azione automatica NC è inserito in questi disegni di esempio finiti, così si vede come viene usato su un foglio reale:
Il simbolo è un disegno nostro secondo la forma comune di IEC 60617, non una copia certificata. La pagina della libreria spiega il rapporto tra i simboli e la norma.
Nomi in altre lingue
Lo stesso simbolo con il suo nome nelle altre lingue del sito.
- inglese
- Thermal switch, self-operating (NC)
- cinese semplificato
- 热开关，自动动作，NC
- cinese tradizionale
- 熱開關，自動動作，NC
- giapponese
- サーマルスイッチ(自己動作) NC
- coreano
- 열 스위치, 자동 동작, NC
- tedesco
- Thermoschalter, selbsttätig, Öffner
- francese
- Interrupteur thermique à action automatique NF
- italiano
- Interruttore termico ad azione automatica NC
- spagnolo
- Interruptor térmico de acción automática NC
