Simbolo Tratto rettilineo, più compartimenti (a gradini) (blocco DWG)

Tratto rettilineo, più compartimenti (a gradini) è un blocco AutoCAD pronto all’uso chiamato INS_S00532_SECTION_COMPARTMENTS_STEP nella libreria Condotti sbarre, TV via cavo, luci aeroportuali e connettori (IEC 60617), gruppo «Sistemi di condotti sbarre». Ha 4 attributi, 0 dei quali visibili, e serve per elenchi di apparecchiature ed esportazioni BlockSync.

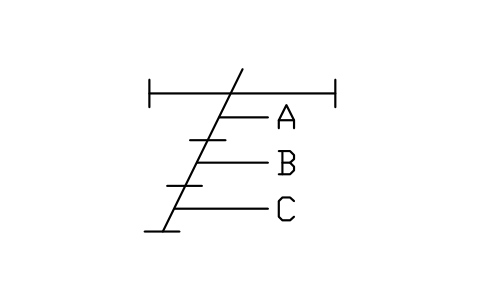

Simbolo Tratto rettilineo, più compartimenti (a gradini), blocco INS_S00532_SECTION_COMPARTMENTS_STEP
Scarica questo simbolo (ZIP)

Scarica l’intera libreria (101 simboli)

Dettagli del blocco

Nome del bloccoINS_S00532_SECTION_COMPARTMENTS_STEP
LibreriaCondotti sbarre, TV via cavo, luci aeroportuali e connettori (IEC 60617)
GruppoSistemi di condotti sbarre
NormaIEC 60617
Attributi4 attributi, 0 visibili

Attributi

Nascosti, contengono i dati per gli elenchi: REMARKS, STD_CLAUSE, STD_REF, DESC.

Con BlockSync esporti in Excel gli attributi di ogni copia in un disegno, li controlli e riscrivi le correzioni in un’unica passata.

Come si usa

  1. Scarica lo ZIP e decomprimilo. Contiene un DWG con il blocco INS_S00532_SECTION_COMPARTMENTS_STEP.
  2. Apri il DWG e copia il blocco nel tuo disegno, oppure inseriscilo dal DWG con INSERT.
  3. Fai doppio clic su una copia per compilare la sigla e gli altri attributi.

Il simbolo è un disegno nostro secondo la forma comune di IEC 60617, non una copia certificata. La pagina della libreria spiega il rapporto tra i simboli e la norma.

Nomi in altre lingue

Lo stesso simbolo con il suo nome nelle altre lingue del sito.

inglese
Section, compartments, step
cinese semplificato
直线段，多隔室（阶梯式）
cinese tradizionale
直線段，多隔室（階梯式）
giapponese
直線部(区画付き、階段形)
coreano
직선 구간, 구획 (계단형)
tedesco
Gerades Stück, mehrere Kammern (gestaffelt)
francese
Élément droit, plusieurs compartiments (en escalier)
italiano
Tratto rettilineo, più compartimenti (a gradini)
spagnolo
Tramo recto, varios compartimentos (escalonado)
